85 City - Trottinette électrique URBAN GLIDE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 85 City URBAN GLIDE au format PDF.
| Type de produit | Trottinette électrique URBANGLIDE 85 City |
| Caractéristiques techniques principales | Cadre en aluminium, roues de 8 pouces, moteur de 250W |
| Alimentation électrique | Batterie lithium-ion, capacité de 36V |
| Dimensions approximatives | Longueur : 110 cm, Largeur : 43 cm, Hauteur : 115 cm |
| Poids | 12 kg |
| Compatibilités | Compatible avec les accessoires URBANGLIDE |
| Type de batterie | Batterie lithium-ion rechargeable |
| Tension | 36V |
| Puissance | 250W |
| Fonctions principales | Vitesse maximale de 25 km/h, autonomie jusqu'à 25 km |
| Entretien et nettoyage | Nettoyage avec un chiffon humide, vérification régulière des freins |
| Pièces détachées et réparabilité | Disponibilité de pièces détachées sur demande |
| Sécurité | Éclairage avant et arrière, système de freinage efficace |
| Informations générales utiles | Poids maximum utilisateur : 100 kg, garantie de 2 ans |
FOIRE AUX QUESTIONS - 85 City URBAN GLIDE
Questions des utilisateurs sur 85 City URBAN GLIDE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Trottinette électrique au format PDF gratuitement ! Retrouvez votre notice 85 City - URBAN GLIDE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 85 City de la marque URBAN GLIDE.
MODE D'EMPLOI 85 City URBAN GLIDE
URBANGLIDE est une marque importée par la société PACT GROUP, localisée au 29 Promenade Michel Simon - 93160 Noisy-le-Grand - France
Urbanglide. fr
Urbanglide
Urbanglide Channel
Sécurité et précaution
Respecter et suivre les instructions de ce manuel sur les méthodes d'utilisation, notamment l'allumage, le démarrage, le freinage, l'entretien et l'entreposage.
Veuillez prendre connaissance des risques et des conseils de sécurité présents dans le manuel. L'utilisation d'un produit électrique peut être dangereuse si l'utilisateur n'est pas vigilant. La mauvaise utilisation et le non-respect des consignes de sécurité ne mettent pas en cause l'entreprise en cas d'accident. L'utilisateur doit faire preuve d'autojugement et de bon sens pour détecter les dangers eventuels. Veuillez vérifier les règlementations et les lois en vigueur dans votre pays pour savoir où et comment utiliser votre produit légalement. Vous devez respecter les règles et les lois applicables aux véhicules et aux piétons.
Équipement de protection
Veillez à toujours porter les équipements de sécurité suivants :
Casque apprové et certifié en fonction de vos et localisation - Genouillères et coudières - Tee-shirt à manche longues et un pantalon long - Gants - Des chaussures avec des semelles en caoutchouc, ne jamais conduire pieds-nus ou en sandale.
Vérifiez d'avoir les lacets faits, et de les maintenir le plus loin possible des roues et du système interne.
Conseil conducteur
L'utilisateur ne doit pas faire plus de 100 kg. La taille et le poids ne certifient pas pleinement que l'utilisateur aura une entière maîtrise du véhicule. Il est de votre responsabilité de vous assurer que l'ensemble des utilisateurs ont bien conscience des risques. L'âge recommandé pour l'utilisation de ce produit est de 12 ans. Il est de votre responsabilité de mettre un enfant plus jeune en prenant en compte ses compétences, sa maturité et sa capacité et suivre les règles. Ne touchez pas le moteur ou les freins du produit juste après son utilisation, ces parties peuvent être extrêmement chaudes.
Conseil de sécurité
Prenez le temps d'apprendre les bases de la pratique pour éviter tout accidents graves pendant l'utilisation du produit, cela passe par les points suivants :
- L'âge du conducteur doit être d'au moins 12 ans, pour une conduite agréable la hanche du conducteur ne doit pas dépasser le guidon de la trottinette, et sa visibilité doit être d'au moins 30cm au-dessus du guidon.
- Se rapprocher du vendeur pour être orienté vers un organisme de formation approprié;
- Éviter les zones à fort trafic ou les zones encombrées;
- Dans tous les cas, anticiper sa projection et sa vitesse en respectant le code de la route, le code du piéton et les autres les plus vulnérables;
- Franchir les passages protégés en marchant;
- Ne pas détourner le véhicule de son usage initial;
- Contrôler régulièrement le serrage des différents éléments boulonnés, notamment les axes de roue, le système de freinage, le système de direction et l'axe de frein;
- Éliminer les arêtes vives engendrées par l'utilisation;
- Ne pas modifier ni transformer le véhicule, y compris le tube de direction et le manchon, la potence, le mécanisme de piage et le frein arrière.
Il est de votre responsabilité de conduire la trottinette électrique en faisant preuve de bon jugement afin de réduire le risque de blessure. N'utilisez pas la trottinette électrique lorsque vous êtes sous l'influence de drogues, d'alcool ou de médicaments susceptibles d'altérer votre jugement. Faites preuve de bon sens pour détecter et éviter les dangers qui présentent un risque pour vous, pour les autres et les biens des autres lorsque vous utilisez votre trottinette électrique.
Utilisation générale
La circulation en ville implique de franchir de nombreux obstacles, comme les trottoirs ou les marches. Il est recommandé d'éviter les sauts d'obstacles. Il est important d'anticiper et d'adapter sa trajectoire et sa vitesse à celles d'un piéton avant de franchir ces obstacles. Il est également recommandé de descendre du véhicule lorsque ces obstacles deviennent dangereux en raison de leur forme, de leur hauteur ou du risque de dérapage qu'ils présentent.
En cas d'accident, se mettre en sécurité et mettre un gilet jaune pour être repéré sur la chaussée, éteindre la trottinette et prévenir les secours. La vitesse maximale de la trottinette (25 km/h) peut varier suivant le poids de l'utilisateur, les conditions météo et l'inclinaison de la route.
Bon fonctionnement
Pour faire fonctionner cette trottinette, un réglage et un entretien avant et après chaque utilisation sont nécessaires, ne vous exposez pas à quelconque risque lorsque ces opérations sont accomplies, portez des équipements de protections individuels et contactez le fabricant en cas de questions ou doutes, tenez compte également de tout mauvais usage raisonnablement prévisible.
Toute charge fixée au guidon aura une incidence sur la stabilité du véhicule, veuillez ne pas porter de charge lourde ou accrocher des accessoires ou éléments supplémentaires non approuvés par le constructeur au risque de rendre la conduite très instable.
-Procedures et conditions de conduite
Veuillez vérifier les lois et les règles en vigueur dans votre pays avant d'utiliser le produit. En France, la vitesse linéaire sur sol plan et une personne n'excédant pas la charge maximale admissible est de 25km / h. Regardez autour de vous lorsque vous utilisez le produit, et prétez attention à tous les risques éventuels. Il est important de respecter les droits et les propriétés de chacun. Pour toute sécurité n'enclenchez pas l'accelérer si vous n'êtes pas sur le produit. Ce produit n'est pas conçu pour faire des sauts, des figures acrobatiques et des dérapages. Ne conduisez jamais sur des routes, pres de vehicule, d'escaliers, de collines, de piscine ou d'autre cours d'eau. Veuillez maintainir le guidon avec vos deux mains. Ne montez jamais à plus d'une personne sur le produit. Veillez à garder vos doigts et toutes autres parties du corps loin des parties pouvant chauffer durant l'utilisation (Frein, moteur, chaine). N'utiliser jamais le produit avec un lecteur audio, ou avec votre smartphone a la main.
Ne jamais utiliser le produit pour tirer quelque chose sous peine d'abimer les composants et d'utiliser la batterie. Ne mettez jamais le produit en contact avec de l'eau, les composants électriques peuvent s'endommager et créer une situation dangereuse.
Roulez uniquement sur des surfaces plates et solides. Evitez les surfaces avec du gravier, des trous, de la glace, qui peuvent entrainer une perte de contrôle du produit. Ne roulez pas la nuit ou dans des zones ou la visibilité est réduite. Ne roulez pas non plus en interieur, dans des endroits ou la moquette et les tapis peuvent vous gérer. Le niveau de pression acoustique d'émission pondéré A au poste de conduite ne dépasse pas 70dB(A). La valeur totale des vibrations auxquelles est exposé le système main bras ne dépasse pas 2.5m / s², la valeur moyenne quadratique maximaie pondérée en fréquence de l'accelération à laquelle est exposée l'ensemble du corps ne dépasse pas 0.5m². (Precision de mesure incertaine)
Après chaque utilisation, vérifie que chaque pièce est bien à sa place, et qu'elle n'est pas endommagée. Avant chaque utilisation, vérifie les points suivants :
- Les freins sont en bon état de fonctionnement
- Tous les composants sont en état et bien à leurs places
- Les pièces ayant présenté des anomalies lors de la première utilisation ont bien été réparées ou changées selon les conditions du fabricant.
Vérifier la pression des pneus avant la première utilisation, assurez-vous que les pneus soient gonflés à 2.4 bars MAX
Les personnes qui disposent d'un suivi médical ou d'un traitement tels que : les personnes cardiaques, les femmes enceintes, les personnes non responsables, les personnes qui ont un problème au dos ou au cou, ne doivent pas se servir du produit.
Utilisation du chargeur
Avant d'utiliser le produit, il est nécessaire de le charger. Une longue charge peut être nécessaire avant la première utilisation. Veuillez-vous fier à l'indicateur de batterie. Il est possible de charger votre batterie à tout moment afin d'assurer une puissance constante, il n'est pas nécessaire d'attendre que la batterie soit entièrement vide pour la mettre en charge. Utiliser uniquement avec l'unité d'alimentation PS65D420Y1500S. Pour le rechargement de la batterie, utilisez uniquement l'unité d'alimentation amovible fournie avec l'appareil. Veuillez ne pas utiliser le chargeur d'une autre marque, ceux-ci peuvent endommager la batterie de votre produit. Il est important de charger votre batterie au moins une fois tous les 3 mois, même si vous ne vous servez pas du produit, afin de lui assurer un cycle de vie normal. Évitez les chocs et le contact avec l'eau, il s'agit de facteurs non pris en charge par la garantie pouvant endommager la batterie. Le chargeur fourni est «intelligent», il est pensé pour s'arrêter à 100% de la charge et ne pas endommager la batterie. Le chargeur doit être en parfait état à chaque utilisation, vérifiez les fils, l'état des embouts et des connecteurs. Si le produit ne charge pas, il se peut que le chargeur soit défectueux, il est alors nécessaire de le changer. Le chargeur doit être utilisé uniquement par un adulte, il est important de le débrancher des deux côtés lorsqu'il ne charge pas. Veillez à ne pas laisser charger votre trottinette sans surveillance.
Le cache du connecteur de charge doit être fermé lorsque la trottinette n'est pas en charge. Le câble souple externe de ce transformateur ne peut pas être remplacé ; en cas d'endommagement du cordon, il convient de mettre le transformateur au rebut.
- Batterie
Veuillez ne pas stocker la batterie à des températures trop extrêmes. En dessous de 30°C et au-dessus de 0°C. Si vous n'utilisez pas votre produit durant 60-90 jours, il se peut que la batterie soit moins performante qu’au début. Cette perte d’autonomie est due au manque d’utilisation et n’est donc pas prise en charge par la garantie. À la fin de son cycle, la batterie doit être jetée séparément des déchets génériques non différentiés. Jetez les batteries dans les conteneurs prévus à cet effet. La récupération et le recyclage des batteries contribuent à la protection de l’environnement et à la conservation des ressources matérielles. Ce produit contient une batterie au Li-ion, l’extinction d’un événementiel incendie doit se faire à partir d’un extincteur à poudre (Incendie classe D). Cet appareil contient une batterie qui ne peut être remplacée que par des personnes qualifiées. MISE EN GARDE : Pour le rechargement de la batterie, utiliser uniquement l’unité d’alimentation amovible fournie avec l’appareil. Récurrence du chargeur (PS65D294Y2000S).
Entretien
Veuillez stocker votre produit dans un endroit sec et sans poussière, et évitez de le laisser trop longtemps dans un espace humide ou sous le soleil. Pour nettoyer votre appareil, utilisez un chiffon humide et un détergent doux. N'utilisez pas d'alcool, d'essence, de kérosène ou d'autre solvant chimiques corrosifs, pour nettoyer votre appareil, ce qui endommagerait son apparence et sa structure.
Vérifiez constamment l'état des composants de votre produit, si une partie est endommagée, veuillez la remplacer avant d'utiliser le produit. Si une pièce n'est pas en état de fonctionner, vous risquez de tomber et de vous blesser.
Transport
Si vous souhaitez transporter votre produit, ainsi que sa batterie, en avion ou via d'autres moyens de transport, veuillez contacter préalablement les autorités locales compétentes et le transporteur afin de vous informer sur les éventuelles interdictions et limites de transport. Les batteries au lithium sont considérées comme dangereuses dans de nombreux pays. Veuillez-vous assurer avant un voyage, que l'accès et le transport soient autorisés. Le droit international interdit le transport par avion des batteries au lithium.
Utilisation du produit
Pour allumer votre produit, appuyez sur le bouton Power situé sur votre guidon. Pour avancer, donnez une impulsion avec votre pied et appuyez sur l'accélérateur situé également sur votre guidon. Placez vos deux pieds sur le produit et pressez la gachette d'accélération. Pour freiner, utilisez les freins manuels situés sur le guidon. Avant chaque utilisation, veuillez vérifier que les roues ne sont pas encombrées, que les freins fonctionnent. Afin d'effectuer certains réglages de base, notamment le jeu de la commande de frein, venez découvrir nos vidéos tutoriels disponibles sur notre chaîne YouTube : URBANGLIDE CHANNEL.
L'utilisation de ce type de produit sur de longue durée peut entraîner des vibrations qui peuvent être désagréables, faites des pauses régulièrement. Pour prévenir les autres usagers de votre présence, utilisez l'avertisseur sonore situé sur votre guidon, si votre produit en est équipé. Utilisez la LED avant pour éclairer votre chemin dans les lieux. Lorsque vous stoppez le produit, servez-vous de la béquille pour le stabiliser.
Rebut
CE PRODUIT CONTIENT DES BATTERIES LITHIUM QUI DOIVENT ETRE RECYCLEES DE FAÇON SURE : La batterie doit être retirée avant d'être mise au rebus. Avant toutes interventions, pensez à l'éteindre et la débrancher de la prise de courant.
AVERTISSEMENT : Comme il en est de tout composant mécanique, un véhicule est soumis à de fortes contraintes et à l'usure. Les divers matériaux et composants peuvent réagir différemment à l'usure ou à la fatigue. Si l'on dépasse la durée de vie prévue pour un composant, il peut se rompre soudainement et risquer de blesser l'utilisateur. Les fissures, rayures et décolorations dans les zones soumises à de fortes contraintes indiquent que le composant a dépassé sa durée de vie et qu'il convient de le remplacer.
(Cette trottinette n'est pas destinée à être utilisée ou stationnée dans des lieux publics)
Certaines pièces nécessitent un remplacement suivant le degré d'usure et son temps d'utilisation, vous pouvez vous procurer les pièces détachées à l'adresse suivante (Section 85 CITY):
https://boutique.urbanglide.com
| Pièces détachées | Critères de remplacement | Critère d'acceptabilité | Méthode de remplacement | Références |
| Les pneumatiques | Perte de sa forme d'origine, présence de fissures, éclats ou tout autre signe d'usure | Vidéo en ligne sur YouTube Urbanglide Channel | Sur demande au service client | |
| Les disques de frein | Bruits anormaux lors d'un freinage, faible épaisseur (<2.5mm) | Roulez à 15Km/h Freinez sur 1m, le produit doit s'arrêtier | Vidéo en ligne sur YouTube Urbanglide Channel | Sur demande au service client |
| Les garnitures de frein | Bruits anormaux lors d'un freinage ou bruits de frottement anormaux | Vidéo en ligne sur YouTube Urbanglide Channel | ||
| La câtable de commande des freins | Câble qui s'effiloche | Vidéo en ligne sur YouTube Urbanglide Channel | Sur demande au service client | |
| Bandes rétroréflchéantes | Lorsque celle-ci se décolle | Vidéo en ligne sur YouTube Urbanglide Channel | Sur demande au service client | |
| Roulements | Bruits anormaux | Contactez notre service client | Contactez notre service client |
Le numéro de série dispose de l'année de fabrication en préfixe situé sur l'étiquette d'information de votre produit.
Conseils d'utilisation

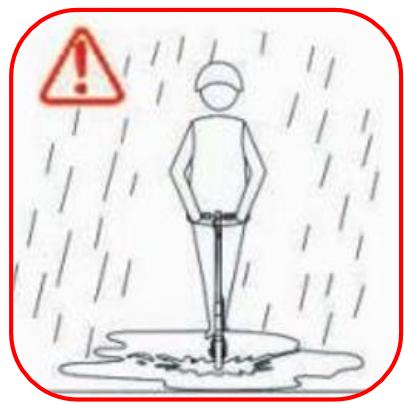

Il est déconseillé de rouler sous la pluie ou dans de mauvaises conditions climatiques
Lorsque vous roulez sur un terrain instable et peu praticable, réduisez votre vitesse.
Descendez de votre trottinette lorsque vous passez dans une porte, dans un ascenseur ou des escaliers.

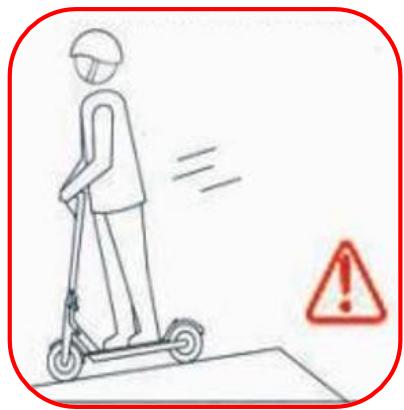

Pour votre sécurité, n'accélérez pas dans les descentes.

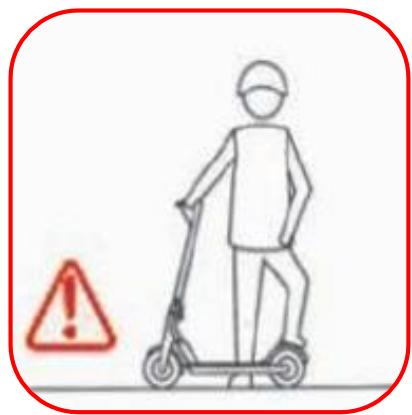

Ne vous mettez pas ABOUT sur le garde-boue de votre produit pour éviter de l'abimer.

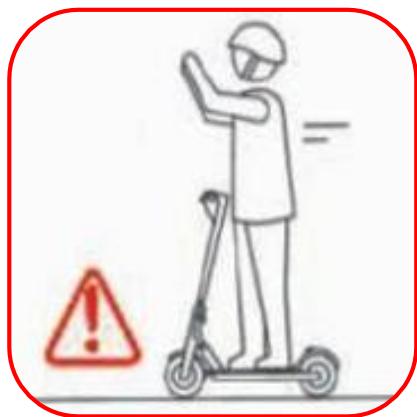

Lorsque vous roulez, laissez vos deux mains sur votre trottinette

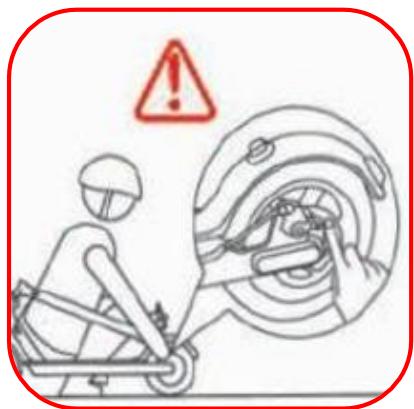

Ne touchez pas les freins à disque après l'utilisation de votre trottinette, ces parties peuvent être chaudes après un long parcours.

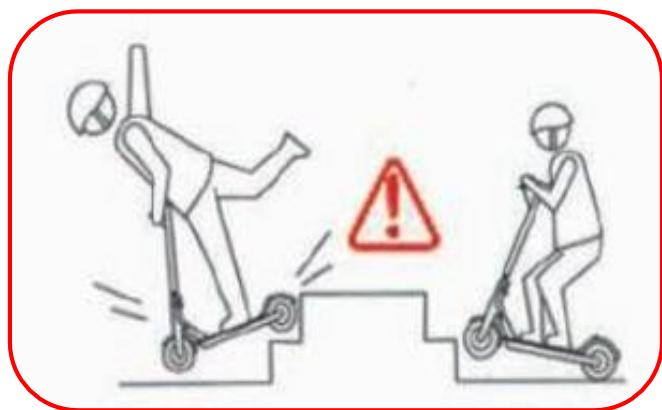

Ne montez pas et ne descendez pas d'escalier en étant sur votre trottinette.
Il est interdit de rouler sur la route avec votre trottinette électrique
Lorsque vous tournez, ralentissez pour éviter tout risque de chute
Ne roulez pas dans une flaque d'eau de plus de 2 cm de hauteur
Il est interdit de monter à deux sur la trottinette ou de rouler avec un enfant de moins de 12 ans
N'appuyez pas sur l'accélérateur lorsque vous n'êtes pas sur la trottinette
Évitez les obstacles lorsque vous roulez
N'accrochez aucun objet à votre trottinette pouvant influencer sur la répartition du poids et entraîner une chute.
Laissez vos deux pieds sur le plateau de votre trottinette.

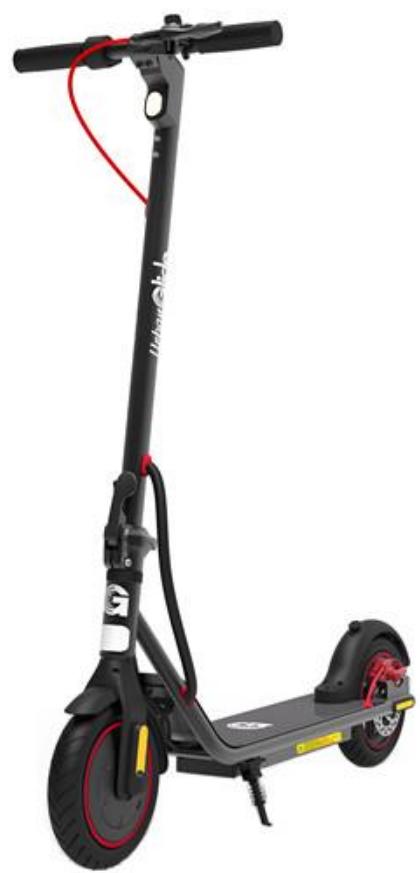

Vue d'ensemble
| 1 - Ecran | 6 – Système de pliage |
| 2 – Gâchette d'accélération | 7 – Roue motrice |
| 3 – Frein | 8 – Port de chargement |
| 4 – Lumière avant | 9 – Disque de frein |
| 5 – Potence | 10 – Garde boue arrêté |

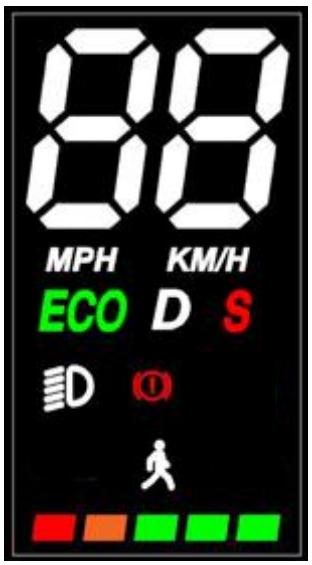

Utilisation de l'écran
Mode de vitesse, piéton, eco, drive, sport
Phare allumé ou éteint
Indicateur de frein
Indicateur de batterie
Codes erreur
| ERREUR | Description | Résolution du problème |
| E0 | Défaut de communication écran/carte mère | Vérifiez les câbles de connexion entre l'écran et la carte mère. |
| E1 | Défaut accélérateur | Vérifiez la connexion de l'accélérateur. |
| E2 | Défaut frein | Vérifiez l'état des câbles de frein et des disques. |
| E3 | Défaut moteur | Vérifiez l'état du moteur. |
| E4 | Défaut transistor | Vérifiez la connexion de la carte mère au moteur. |
| E5 | Défaut carte mère | Vérifiez les câbles de connexion et l'état de la carte mère. |
| E6 | Défaut batterie | Vérifiez la batterie. |
| Causes possibles | Solutions | |
| Votre produit ne fonctionne pas. | La batterie n'est pas chargée | Chargez votre batterie et vérifie que votre chargeur affiche une lumière rouge. |
| Les câbles de connexion sont débranchés. | Vérifiez que tous les câbles sont bien branchés et qu'aucun d'entre euxn'est endommagé. | |
| Votre produit ne fonctionne pas continulement | La batterie a besoin d'être rechargée | Chargez votre batterie et vérifie que votre chargeur affiche correctement uneelight Rouge. |
| La batterie n'est pas pleinement rechargée | Vérifiez que le cable du moteur est correctement branché. | |
| La batterie pourrait avoir besoin d'être replacée. | ||
| Votre produit a subitement cessé de fonctionner. | Surcharge/Coupure | La surcharge peut provoquer une défaillance du produit. Veuillez éteindre le produit, attendre 15 secondes, puis le rallumer. |
| Un fusible alâché | Commencez par vérifier l'état de tous les câbles en premier lieu. | |
| Votre produit avance lentement | Les freins ne sont pas correctement ajustés | Vérifiez l'état des freins et essayez de les desserrer. Si cela ne résout pas le problème, veuillez contacter le service après-vente. |
| Le produit est en surcharge | Vérifiez si l'utilisateur pèse moins que le poids recommends précedemment. Assurez-vous également qu'aucun object n'entrave le bon fonctionnement du produit. | |
| Vous utilisez votre produit dans des conditions inappropriées | Assurez-vous d'être sur un terrain plat, sec et stable. | |
| Les roues et les pneus sont endommagés | Vérifiez l'état des roues du produit. | |
Pour toutes informations, contactez notre service après-vente à l'adresse suivante :
Vous retrouverez aussi de nombreuses vidéos tutoriels concernant l'entretien et la maintenance de votre produit sur notre chaîne YouTube :
Enfin, n'hésitez pas à nous suivre sur nos réseaux sociaux Instagram et Facebook afin de suivre notre actualité.
Vous retrouverez la dernière mise à jour du manuel au format numérique en vous connectant sur notre site web :
www.urbanglide.com
(Rubrique modèle concerné).
La version papier vous sera remise sur simple demande auprès de notre service client.
Tous les noms de produits, logos et marques sont la propriété de leurs détenteurs respectifs. Tous les noms d'entreprises, de produits et de services mentionnés sur ce manuel le sont à des fins d'identification uniquement. La mention de ces noms, logos et marques ne saurait constituer une recommandation d'utilisation.
Declaration de conformite originale
Nous soussigné PACT Group déclarons par la présente que le produit.
Modèle : 85 CITY
Type : Trottinette électrique
Fonction : Trottinette électrique pour transport individuel
Description du produit : Trottinette électrique 36V 5.2Ah
Lot de fabrication : 08203UG85CITYZZ
Année de fabrication : 2023
Répond à toutes les normes et directives techniques ci-dessous :
Directives
| 2014/30/EU | 2006/42/EC | 2011/65/EU |
Standard de TESTS
| EN 17128: 2020 | EN ISO 12100:2010 | IEC 62321 |
| EN60335-1-2012+A11 :2014+A13 :2017 | ||
Tous les tests ont été effectués par les laboratoires mentionnés ci-dessous :
Shenzhen NTEK Testing Technology Co., Ltd.
La présente déclaration est délivrée sous la responsabilité du fabricant et, le cas échéant, de son mandataire le 24/08/2023
Représentant de la société :
PACT GROUP
29 Promenade Michel Simon-
Noisy-le-Grand France
Maurice Bodokh
PDG
85 CITY
Product description : Scooter électrique 36V 5.2Ah
Fabrication batch : 082023UG85CITYZZ
