2000 WATTS - Chauffage VALBERG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur électrique mural
Puissance nominale	2000 W
Tension d'alimentation	230 V ~
Fréquence	50 Hz
Classe de protection	II
Indice de protection IP	IP24
Puissance thermique minimale (indicative)	N/A
Puissance thermique maximale continue	2000 W
Consommation auxiliaire à puissance nominale	0,0 kW
Consommation auxiliaire à puissance minimale	0,0 kW
Consommation en veille	0,00016 kW
Type de contrôle de la température	Électronique avec programmateur hebdomadaire
Modes de fonctionnement	Confort, Économique, Antigel, Fil pilote, Programmes personnalisés
Fonctions spéciales	Détection de fenêtre ouverte, Sécurité enfant, Verrouillage clavier
Affichage	Écran LCD
Raccordement électrique	Boîtier mural, sans fiche, avec fil pilote optionnel
Installation	Murale verticale, fixée avec support fourni
Entretien	Débrancher, laisser refroidir, nettoyer avec un chiffon humide
Garantie	2 ans

FOIRE AUX QUESTIONS - 2000 WATTS VALBERG

Comment installer le radiateur mural ?

Fixez le support mural à l'aide de 4 chevilles et vis adaptées au mur, puis accrochez le radiateur sur les crochets. Assurez-vous qu'il est horizontal et verrouillez-le avec la vis de fixation. Ne l'installez pas sous une prise de courant ou dans une pièce humide.

Quels sont les modes de fonctionnement disponibles ?

Les modes sont : Confort (température de consigne), Économique (3,5°C de moins), Antigel (maintient ~7°C), Fil pilote (commande externe), et 3 programmes prédéfinis (P1, P2, P3) avec programmateur hebdomadaire personnalisable.

Comment régler l'heure et le jour sur l'appareil ?

Lors de la première mise sous tension, l'heure clignote. Utilisez les boutons + et - pour régler les heures, minutes et jour (1=lundi à 7=dimanche). Appuyez sur le bouton M pour valider. En fonctionnement, appuyez simultanément sur + et - pour accéder au réglage.

Comment programmer un chauffage personnalisé ?

Appuyez sur PRG pour entrer en mode programmation. Sélectionnez le jour (1-7) avec +/-, puis appuyez à nouveau sur PRG. Utilisez +/- pour choisir l'heure et le mode (confort ou éco) pour chaque plage horaire. Les réglages sont sauvegardés automatiquement après 30 secondes.

Que faire si une odeur se dégage lors de la première utilisation ?

C'est normal. Laissez l'appareil fonctionner à pleine puissance pendant une heure dans une pièce aérée pour éliminer les résidus de fabrication.

Comment activer la fonction détection de fenêtre ouverte ?

Appuyez sur le bouton détecteur de fenêtre (symbole), puis sélectionnez ON avec +/--. L'icône s'affiche. Si une chute brutale de température est détectée, l'appareil passe en mode antigel et l'icône clignote.

Puis-je utiliser ce radiateur dans une salle de bains ?

Oui, mais uniquement dans le volume 2 ou hors volume selon la norme NF C 15-100. L'indice IP24 le protège contre les projections d'eau. L'installation doit être réalisée par un électricien professionnel.

Comment nettoyer le radiateur ?

Coupez l'alimentation et attendez qu'il refroidisse. Nettoyez le boîtier avec un chiffon humide. Nettoyez régulièrement la grille et la sortie d'air. N'immergez jamais l'appareil dans l'eau.

Que faire en cas de panne de courant ?

Les réglages de température et de mode sont conservés, mais l'heure et le jour doivent être reprogrammés après le rétablissement du courant pour que les programmes fonctionnent correctement.

Comment verrouiller le clavier pour éviter les manipulations enfants ?

Appuyez sur le bouton M pendant 3 secondes pour activer le verrouillage. L'icône de sécurité enfant s'affiche. Pour déverrouiller, appuyez à nouveau sur M pendant 3 secondes. Note : le verrouillage ne bloque pas le bouton veille.

MODE D'EMPLOI 2000 WATTS VALBERG

Merci d'avoir choisi ce produit VALBERG.

Choisis, testés et commandés par ELECTRO DEPOT, les produits de la marque VALBERG vous assurent une utilisation simple, une performance fiable et une qualité irréprochable.

Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Visitez notre site Internet: www.electrodepot.fr www.electrodepot.be

VOTRE AVIS COMPTE!

PARTAGEZ VOTRE EXPÉRIENCE SUR LES PRODUITS

Parce que votre satisfaction est notre priorité, nous vous proposons de donner votre avis sur ce produit. Il sera transmis et analysé par nos équipes afin d'améliorer continuellement le produit.

Donnez votre avis sur http://www.electrodepot.fr/avis-client

ELECTRO DEPOT

Table des matières

Aperçu de l'appareil

Spécifications

B Utilisation de l'appareil

Installation Écran LCD Panneau de commande Fonctionnement

Nettoyage et entretien

Nettoyage et entretien

Les notices sont aussi disponibles sur le site http://www.electrodepot.fr/sav/notices/ http://www.electrodepot.be/fr/sav/notices

Spécifications

Modèle :	991620	991651	991652
Tension :	230 V ~	230 V ~	230 V ~
Fréquence :	50 Hz	50 Hz	50 Hz
Puisance nominale :	1 000 W	1 500 W	2 000 W
Classe de protection :	II	II	II
Indice IP :	IP24	IP24	IP24
Fil pilote :	6 commandes	6 commandes	6 commandes

Exigences d'informations applicables aux dispositifs de chauffage décentralisés électriques

P

Référence(s) du modèle : 991620

Caracteristiques	Symbole	Valeur	Unité
Puisance thermique
Puisance thermique nominale	Pnom	1,0	kW
Puisance thermique minimale (indicative)	Pmin	N/A	kW
Puisance thermique maximale continue	Pmax, c	1,0	kW
Consommation d'électricité auxiliaire
A la puissance thermique nominale	elmax	0,0	kW
A la puissance thermique minimale	elmin	0,0	kW
En mode veille	elsb	0,00016	kW
Type d'apport de chaleur, pour les dispositifs de chauffage décentralisés électriques à accumulation uniquement
Contrôle thermique manuel de la charge avec thermostat intégré			Non
Contrôle thermique manuel de la charge avec réception d'informations sur la température de la pièce et/ou extérieure			Non
Contrôle thermique électronique de la charge avec réception d'informations sur la température de la pièce et/ou extérieure			Non
Puisance thermique régulable par ventilateur			Non

Type de contrôle de la puissance thermique/de la température de la pièce

Contrôle de la puissance thermique à un palier, pas de contrôle de la température de la pièce	Non
Contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la pièce	Non
Contrôle de la température de la pièce avec thermostat mécanique	Non
Contrôle électronique de la température de la pièce	Non
Contrôle électronique de la température de la pièce etprogrammateur journalier	Non
Contrôle électronique de la température de la pièce etprogrammateur hebdomadaire	Oui

Autres options de contrôle (sélectionner une ou plusieurs options)

Contrôle de la température de la pierce, avec détecteur de présence	Non
Contrôle de la température de la pierce, avec détecteur de fenêtre ouverte	Oui
Option contrôle à distance	Non
Contrôle adaptatif de l'activation	Non
Limitation de la durée d'activation	Non
Capteur à globe noir	Non

Coordonnées de contact :	ELECTRO DEPOT
	1 route de Vendeville
	59155 FACHES-THUMESNIL- FRANCE

Exigences d'informations applicables aux dispositifs de chauffage décentralisés électriques

Référence(s) du modèle : 991651

Caracteristiques	Symbole	Valeur	Unité
Puisance thermique
Puisance thermique nominale	Pnom	1,5	kW
Puisance thermique minimale (indicative)	Pmin	N/A	kW
Puisance thermique maximale continue	Pmax, c	1,5	kW
Consommation d'électricité auxiliaire
A la puissance thermique nominale	elmax	0,0	kW

A la puissance thermique minimale	elmin 0,0	kW
En mode veille	elsb 0,00016	kW
Type d'apport de chaleur, pour les dispositifs de chauffage décentralisés électriques à accumulation uniquement
Contrôle thermique manuel de la charge avec thermostat intégré		Non
Contrôle thermique manuel de la charge avec réception d'informations sur la température de la pièce et/ou extérieure		Non
Contrôle thermique électronique de la charge avec réception d'informations sur la température de la pièce et/ou extérieure		Non
Puisance thermique régulable par ventilateur		Non
Type de contrôle de la puissance thermique/de la température de la pièce
Contrôle de la puissance thermique à un palier, pas de contrôle de la température de la pièce		Non
Contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la pièce		Non
Contrôle de la température de la pièce avec thermostat mécanique		Non
Contrôle électronique de la température de la pièce		Non
Contrôle électronique de la température de la pièce etprogrammateur journalier		Non
Contrôle électronique de la température de la pièce etprogrammateur hebdomadaire		Oui
Autres options de contrôle (sLECTIONner une ou plusieurs options)
Contrôle de la température de la pièce, avec détecteur de présence		Non
Contrôle de la température de la pièce, avec détecteur de fenêtre ouverte		Oui
Option contrôle à distance		Non
Contrôle adaptatif de l'activation		Non
Limitation de la durée d'activation		Non
Capeur à globe noir		Non
Coordonnées de contact :	ELECTRO DEPOT
	1 route de Vendeville
	59155 FACHES-THUMESNIL-FRANCE

Exigences d'informations applicables aux dispositifs de chauffage décentralisés électriques

P

Référence(s) du modèle : 991652

Caracteristiques	Symbole	Valeur	Unité
Puisance thermique
Puisance thermique nominale	Pnom	2,0	kW
Puisance thermique minimale (indicative)	Pmin	N/A	kW
Puisance thermique maximale continue	Pmax, c	2,0	kW
Consommation d'électricité auxiliaire
A la puissance thermique nominale	elmax	0,0	kW
A la puissance thermique minimale	elmin	0,0	kW
En mode veille	elsb	0,00016	kW
Type d'apport de chaleur, pour les dispositifs de chauffage décentralisés électriques à accumulation unquivalent
Contrôle thermique manuel de la charge avec thermostat intégré			Non
Contrôle thermique manuel de la charge avec réception d'informations sur la température de la piece et/ou extérieure			Non
Contrôle thermique électronique de la charge avec réception d'informations sur la température de la piece et/ou extérieure			Non
Puisance thermique régulable par ventilateur			Non
Type de contrôle de la puissance thermique/de la température de la piece
Contrôle de la puissance thermique à un palier, pas de contrôle de la température de la piece			Non
Contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la piece			Non
Contrôle de la température de la piece avec thermostat mécanique			Non
Contrôle électronique de la température de la piece			Non
Contrôle électronique de la température de la piece etprogrammateur journalier			Non
Contrôle électronique de la température de la piece etprogrammateur hebdomadaire			Oui
Autres options de contrôle (séléctionner une ou plusieurs options)
Contrôle de la température de la piece, avec détecteur de présence			Non

A | Aperçu de l'appareil

Contrôle de la température de la pierce, avec détecteur de fenêtre ouverte		Oui
Option contrôle à distance		Non
Contrôle adaptatif de l'activation		Non
Limitation de la durée d'activation		Non
Capteur à globe noir		Non
Coordonnées de contact :	ELECTRO DEPOT
	1 route de Vendeville
	59155 FACHES-THUMESNIL- FRANCE

B Utilisation de l'appareil

Installation

RECOMMANDATIONS IMPORTANTES À LIRE AVANT L'INSTALLATION.

• N'installez pas l'appareil directement sous une prise de courant. N'installez pas l'appareil dans une pièce humide ou à proximité d'une source d'eau. N'utilisez pas l'appareil à l'extérieur.
• N'utilisez pas l'appareil dans un courant d'air qui pourrait perturber sa régulation.
• Ne placez pas l'appareil à proximité d'une barrière limitant la circulation de l'air autour de lui. Fixez le radiateur verticalement au mur comme décrit ci-dessous. Choisissez des vis et des chevilles adaptées au matériau du mur et au poids de l'appareil.

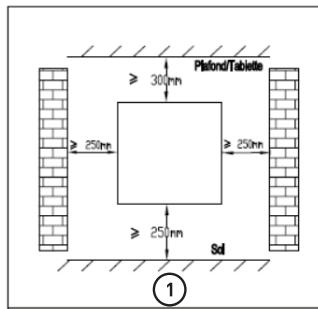

Pour suspendre l'appareil au mur :

1. Choisissez un emplacement d'installation approprié pour le chauffage. ①
2. Démontez le support mural en desserrant la vis (ne pas enlever, seulement desserrer) et faites glisser la plaque métallique hors du trou. Retirez le support en le tirant vers le bas. ②

B Utilisation de l'appareil

1. Vérifiez que le support est horizontal à l'aide d'un niveau à bulle et marquez l'emplacement des 4 trous sur le mur. Percez 4 trous dans le mur à l'aide d'une perceuse adaptée au diamètre de la cheville. Insérez la cheville dans les trous, puis vissez solidement le support de fixation murale sur le mur. ③
2. Placez le radiateur contre le support ④ :
3. A: Alignez le radiateur sur les 2 crochets inférieurs orientés vers le bas. B: Tirez le radiateur vers le haut tout en le maintenant dans les 2 crochets inférieurs. C: Alignez le radiateur sur les 2 crochets supérieurs orientés vers le bas. D: Tirez l'appareil vers le bas.
4. Faites glisser la plaque métallique dans le trou et fixez la vis pour verrouiller le support de montage mural. ⑤

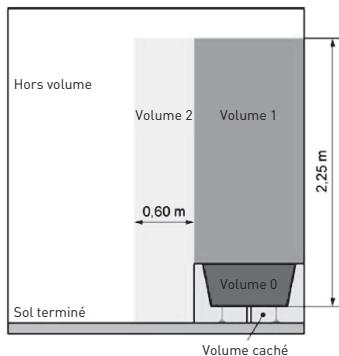

Installation dans la salle de bains

Avertissement : Cet appareil ne doit être installé que dans le volume 2 ou hors volume de la salle de bains, comme le prévoit la norme NF C 15-100 pour l'installation électrique à l'intérieur des habitations.

REMARQUE :

L'image n'est fournie qu'à titre indicatif.

Nous vous suggérons de contacter un électricien professionnel pour obtenir de l'aide.

Connexion électrique

ATTENTION : Avant toute intervention, coupez l'électricité au niveau du disjoncteur principal.

• L'installation doit être réalisée selon les exigences et répondre aux normes en vigueur dans le pays (NF C 15-100 en France). L'appareil doit être raccordé à un boîtier mural standard placé à au moins 25 cm du sol.

B Utilisation de l'appareil

L'appareil ne doit pas être branché sur une prise de courant munie d'une fiche. L'appareil doit être alimenté par un dispositif à courant différentiel résiduel (DDR) dont le courant de fonctionnement résiduel nominal ne dépasse pas 30 mA. L'appareil ne doit pas être raccordé au fil de terre (fil jaune et vert). Le fil bleu ou gris clair se connecte au neutre (230V). Le fil marron ou rouge se connecte à la phase (230V). - Le fil noir est relié au fil pilote. (Fonction optionnelle à utiliser en cas de contrôle par boîte à fil pilote)

AVERTISSEMENT ! Ne connectez pas le fil noir à la prise de terre.

• En l'absence de fil pilote, isolez l'extrémité dénudée du fil noir pour éviter tout contact électrique avec les autres fils ou la terre.

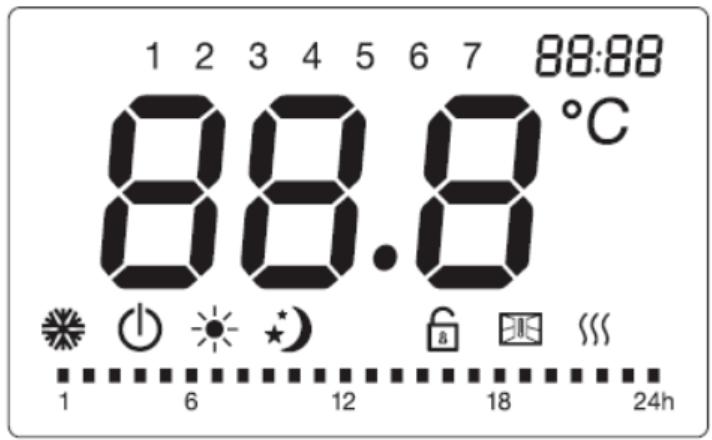

Écran LCD

Symbole	Fonction
①	Mode de voir (l'appareil ne fonctionne pas mais recoit de l'énergie)
②	Mode antigel (l'appareil maintain une température d'environ 7 °C)
③	Mode comforts (température de consigne souhaitée)
Mode Eco (ECO maintain une température inférieure de 3,5°C à la température de comport seLECTIONnée)
Mode fil pilote (pour régler les programmes via le programmateur fil pilote)
Fonction détecteur de fenêtre
Sécurité infant
Indicateur de chauffage (lorsque l'appareil chauffe, cette icône s'affiche à l'écran). L'icône disparaît lorsque la température ambiente atteint la température seLECTIONnée)
Température (centigrade)
Modes personalisés hebdomadaires :
Mode comport actifé
Mode Eco activé

Panneau de commande

Symbole	Fonction
①	Veille
PRG	Programmes personnalisés
②	Fonction détecteur de fenêtre
M	Mode comforts Mode économique Mode antigel P1 / P2 / P3 / P
Utilisation du bouton	Réglez l'heure, le jour de la semaine, la température ou, dans le cadre des programmes hebdomadaires personnalisés,CHOISSEZ entre le mode comforts et le mode éco.

Fonctionnement

Lorsque vous utilisez l'appareil pour la première fois, une légère odeur peut se dégager, ce qui est normal. Laissez l'appareil fonctionner pendant une heure pour la faire disparaître.

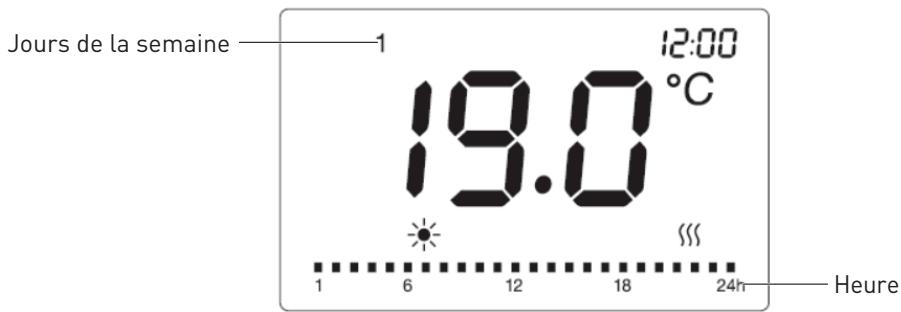

1. Réglage de l'heure et mise en marche de l'appareil

• Pour pouvoir utiliser les programmes préréglés (P1 / P2 / P3 / Programmes personnalisés), la date et l'heure doivent avoir été réglées sur l'appareil.
• Pour plus de détails sur le contenu des programmes prédéfinis (P1 / P2 / P3), voir le point suivant.

Deux méthodes différentes pour régler l'heure :

1. Si l'appareil n'a pas été raccordé à l'alimentation électrique, l'heure s'affiche à l'écran après le raccordement pour être réglée. Appuyez sur / pour basculer entre les heures / minutes / jour de la semaine (1-7). Appuyez sur le bouton / pour régler les heures / minutes / jour de la semaine. Appuyez sur le bouton / pour terminer le réglage et retourner au mode veille, sinon après 10 secondes sans action, l'appareil retournera automatiquement au mode veille comme si c'était la première fois que vous utilisez l'appareil.
2. Si l'appareil est en fonctionnement et que vous souhaitez modifier le réglage de l'heure, appuyez simultanément sur les boutons et pour accéder au réglage de l'heure. Appuyez sur pour basculer entre les heures / minutes / jour de la semaine [1-7]. Appuyez sur le bouton pour régler les heures / minutes / jour de la semaine. Appuyez sur n'importe quel bouton autre que ou pour sauvegarder le réglage, sinon le réglage sera sauvegardé automatiquement au bout de 10 secondes.

2. Utilisation du bouton M

• Appuyez sur le bouton M pour basculer entre les modes : Mode confort, Mode économique, Mode antigel, les 3 programmes préréglés {P1 / P2 / P3}, et le mode fil pilote P.
• En mode fil pilote P, réglez le chauffage à l'aide du programmateur externe. Lorsque le programmateur externe est réglé sur un autre mode, l'écran affiche :

Réglage du mode externe	Icône affichée
Mode comport	P
Mode comport -1	P-1
Mode comport -2	P-2
Mode économique	P-
Mode antigel	P
Mode de veille	P①

• Les 3 programmes prédéfinis sont détaillés ci-dessous :

P 1	Lun-dim	01:00 00:00	24:00 08:00
P 2	jours de la semaine	01:00 00:00	09:00 05:00	24:00 19:00
	week-ends	01:00 00:00	11:00 08:00	16:00 13:00	24:00 20:00
P 3	jours de la semaine	01:00 00:00	09:00 05:00	16:00 12:00	24:00 18:00
	week-ends	01:00 00:00	05:00 05:00		24:00 20:00

3. Utilisation du bouton PRG

• Appuyez sur le bouton PRG pour choisir l'un des programmes.
• En mode PRG, appuyez sur le bouton PRG pour choisir entre le jour (1 pour lundi, 7 pour dimanche) et le mode de chauffage de différentes périodes (00:00-24:00).
• Sélectionnez le jour souhaité (1-7) en appuyant sur les boutons / /

B Utilisation de l'appareil

• Appuyez sur le bouton PRG pour régler le mode de chauffage des différentes périodes [00:00-24:00]. Lorsque vous avez réglé le mode de chauffage d'une période différente (00:00-24:00), appuyez sur le bouton pour choisir les heures, et pour choisir parmi les fonctions : confort ou mode économique. Au bout de 30 secondes, la fonction est automatiquement sauvegardée.

Par exemple : pour sélectionner le jour 1, température de 19°C, mode confort pour 24 heures :

1. Appuyez sur PRG, puis sur les boutons / pour désigner le jour 1.

1. Appuyez à nouveau sur le bouton PRG, appuyez sur pour choisir l'heure, sur pour choisir le mode confort et répétez l'opération pour l'ensemble des 24 heures.
2. Après 30 secondes sans action, le réglage est sauvegardé.

4. Réglage de la température

• En mode confort, ou en mode fil pilote ou en mode Eco (à l'exception du mode antigel), appuyez sur ou pour sélectionner la température de consigne souhaitée. La plage de température pour le mode confort et le mode fil pilote est comprise entre 5°C et 29°C et pour le mode Eco entre 1,5°C et 25,5°C. La différence de température entre le mode ECO et le mode CONFORT doit être d'au moins 3,5°C. Chaque fois que vous appuyez sur les boutons pour régler la température, vous augmentez ou diminuez la température de 0,5°C. Appuyez sur un autre bouton que / Sinon, après 5 secondes sans action, le réglage est automatiquement sauvegardé. Lorsque la température de la pièce est égale ou supérieure à la température sélectionnée, le chauffage s'arrête.

5. Verrouillage du clavier

Appuyez sur le bouton M pendant trois secondes pour activer la fonction de verrouillage du clavier, pour déverrouiller, appuyez à nouveau sur M pendant trois secondes.

B Utilisation de l'appareil

Verrouillage du clavier

REMARQUE :

1. La fonction de verrouillage du clavier ne verrouille pas le bouton de veille ①.
2. La fonction de verrouillage du clavier sera automatiquement désactivée dans les circonstances suivantes.

L'appareil est mis en mode veille en appuyant sur le bouton de veille ①. L'appareil subit une coupure de courant.

• Si vous souhaitez réactiver cette option, vous devez appuyer sur le bouton M pendant 3 secondes.

6. Fonction détecteur de fenêtre

• Appuyez sur pour accéder à la fonction détecteur de fenêtre. Appuyez ensuite sur « / » pour sélectionner « ON » ou « OFF ». Si « ON » est sélectionné, la fonction de détection de fenêtre est activée et l'icône s'affiche à l'écran. Lorsqu'une baisse de température est détectée, l'appareil passe automatiquement en mode antigel et l'icône clignote. Si la température remonte, l'appareil revient au mode précédent et l'icône s'allume. Vous pouvez sélectionner « OFF » pour désactiver la fonction de détection de fenêtre.

REMARQUE :

La fonction de détection des fenêtres n'est pas disponible en mode antigel.

7. Fonction d'étalonnage de la température

• En mode veille, appuyez simultanément sur PRG et pendant 5 secondes pour accéder au réglage de l'étalonnage de la température. La température par défaut est de 0 °C. Appuyez sur ou pour régler la plage de température compensée de -5 °C à 5 °C. Si aucune action n'est effectuée au bout de 10 secondes, le réglage est automatiquement sauvegardé et l'interface précédente est rétablie.
• Par exemple, la température affichée sur votre radiateur est de 20 °C. Celle affichée sur votre thermomètre est de 18 °C. Choisissez la valeur d'étalonnage -2 °C.

8. En cas de coupure de courant

• Tous les réglages ci-dessus pour la température, l'heure, la date de la semaine et les programmes restent valables jusqu'à ce que le courant soit coupé.
• Après une panne de courant, lorsque le courant est rétabli, l'appareil revient au mode et à la température sélectionnés avant la panne de courant.
• En cas de panne de courant, l'appareil ne sauvegarde que les paramètres suivants : température et mode de fonctionnement. Lors de la remise sous tension, la date et l'heure doivent être réglées pour que les différents programmes fonctionnent correctement.

Nettoyage et entretien

• Avant de nettoyer l'appareil, coupez l'alimentation électrique et attendez qu'il soit complètement froid.
• Utilisez un chiffon humide pour nettoyer le boîtier de l'appareil.
• Nettoyez régulièrement la grille et la sortie d'air. N'immergez jamais l'appareil dans l'eau et ne laissez jamais l'eau pénétrer dans l'appareil.

Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériau. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur présentation du ticket de caisse.
