Type product	Elektrische wandradiator
Nominaal vermogen	2000 W
Voedingsspanning	230 V ~
Frequentie	50 Hz
Beschermingsklasse	II
IP-beschermingsgraad	IP24
Minimaal warmtevermogen (indicatief)	N/B
Maximaal continu warmtevermogen	2000 W
Hulpverbruik bij nominaal vermogen	0,0 kW
Hulpverbruik bij minimaal vermogen	0,0 kW
Stand-by verbruik	0,00016 kW
Type temperatuurregeling	Elektronisch met weekprogrammeur
Bedrijfsmodi	Comfort, Eco, Vorstbeveiliging, Stuurdraad, Aangepaste programma's
Speciale functies	Open raam detectie, Kinderslot, Toetsenblokkering
Display	LCD-scherm
Elektrische aansluiting	Wandmontagekast, zonder stekker, met optionele stuurdraad
Installatie	Verticaal aan de muur, bevestigd met meegeleverde beugel
Onderhoud	Loskoppelen, laten afkoelen, reinigen met een vochtige doek
Garantie	2 jaar

Veelgestelde vragen - 2000 WATTS VALBERG

Hoe installeer ik de wandradiator?

Bevestig de wandbeugel met 4 pluggen en schroeven geschikt voor de muur, hang de radiator aan de haken. Zorg ervoor dat hij waterpas is en vergrendel hem met de bevestigingsschroef. Installeer hem niet onder een stopcontact of in een vochtige ruimte.

Welke bedrijfsmodi zijn beschikbaar?

De modi zijn: Comfort (ingestelde temperatuur), Eco (3,5°C lager), Vorstbeveiliging (handhaaft ~7°C), Stuurdraad (externe besturing), en 3 vooraf ingestelde programma's (P1, P2, P3) met een aanpasbare weekprogrammeur.

Hoe stel ik de tijd en dag in op het apparaat?

Bij de eerste inschakeling knippert de tijd. Gebruik de knoppen + en - om de uren, minuten en dag in te stellen (1=maandag tot 7=zondag). Druk op de M-knop om te bevestigen. Tijdens gebruik drukt u tegelijkertijd op + en - om de instelling te openen.

Hoe programmeer ik een aangepaste verwarming?

Druk op PRG om de programmeermodus te openen. Selecteer de dag (1-7) met +/-, druk nogmaals op PRG. Gebruik +/- om het uur en de modus (comfort of eco) voor elk tijdsblok te kiezen. De instellingen worden automatisch opgeslagen na 30 seconden.

Wat als er een geur vrijkomt bij het eerste gebruik?

Dat is normaal. Laat het apparaat een uur op vol vermogen draaien in een geventileerde ruimte om fabricageresten te verwijderen.

Hoe activeer ik de open-raamdetectie?

Druk op de knop raamdetector (symbool), selecteer vervolgens AAN met +/--. Het pictogram wordt weergegeven. Als een plotselinge temperatuurdaling wordt gedetecteerd, schakelt het apparaat over naar de vorstbeveiligingsmodus en knippert het pictogram.

Kan ik deze radiator in een badkamer gebruiken?

Ja, maar alleen in volume 2 of daarbuiten volgens norm NF C 15-100. De IP24-classificatie beschermt tegen spatwater. Installatie moet worden uitgevoerd door een professionele elektricien.

Hoe reinig ik de radiator?

Schakel de stroom uit en wacht tot hij is afgekoeld. Reinig de behuizing met een vochtige doek. Reinig regelmatig het rooster en de luchtafvoer. Dompel het apparaat nooit onder in water.

Wat te doen bij een stroomstoring?

De temperatuur- en modusinstellingen worden bewaard, maar de tijd en dag moeten opnieuw worden ingesteld nadat de stroom is hersteld, zodat de programma's correct werken.

Hoe vergrendel ik het toetsenbord om kindermanipulatie te voorkomen?

Druk gedurende 3 seconden op de knop M om de vergrendeling te activeren. Het kinderslotpictogram wordt weergegeven. Om te ontgrendelen, drukt u nogmaals gedurende 3 seconden op M. Opmerking: de vergrendeling blokkeert de stand-byknop niet.

GEBRUIKSAANWIJZING 2000 WATTS VALBERG

GEBRUIKSAANWIJZINGEN 36

INSTRUCCIONES DE USO 52

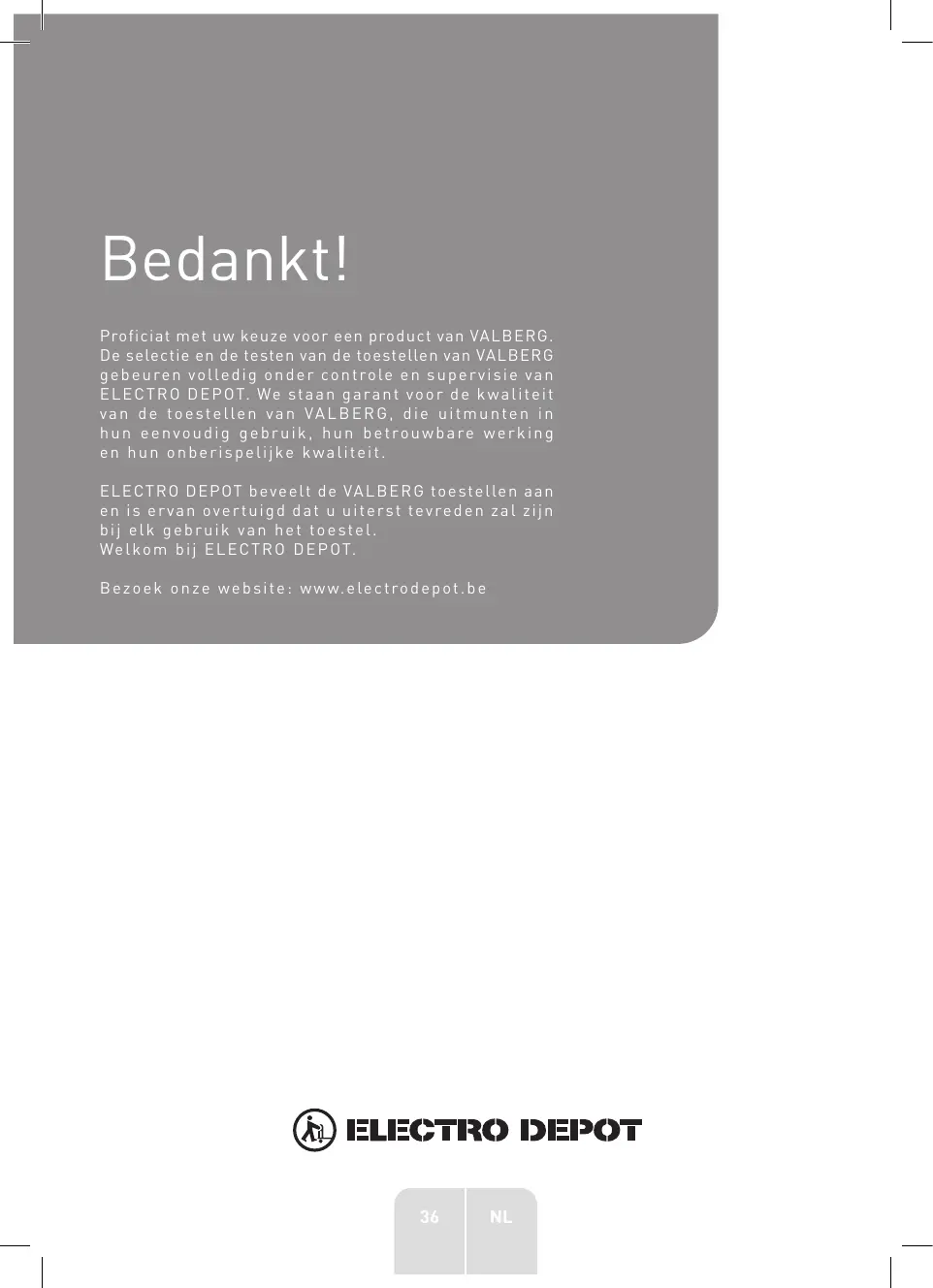

Proficiat met uw keuze voor een product van VALBERG. De selectie en de testen van de toestellen van VALBERG gebeuren volledig onder controle en supervisie van ELECTRO DEPOT. We staan garant voor de kwaliteit van de toestellen van VALBERG, die uitmunten in hun eenvoudig gebruik, hun betrouwbare werking en hun onberispelijke kwaliteit.

ELECTRO DEPOT beveelt de VALBERG toestellen aan en is ervan overtuigd dat u uiterst tevreden zult zijn bij elk gebruik van het toestel. Welkom bij ELECTRO DEPOT.

Bezoek onze website: www.electrodepot.be

Overzicht van het toestel

Specificaties

Gebruik van het toestel

Installatie

LCD-scherm

Bedieningspaneel

Werking

Reiniging en onderhoud

Reiniging en onderhoud

Specificaties

Model:	991620	991651	991652
Spanning:	230 V ~	230 V ~	230 V ~
Frequentie:	50 Hz	50 Hz	50 Hz
Nominaal vermogen:	1000 W	1500 W	2000W
Beschermingsklasse:	II	II	II
IP-bescherming:	IP24	IP24	IP24
Stuurdraad:	6 opdrachten	6 opdrachten	6 opdrachten

Informatievereisten voor elektrische lokale ruimteverwarmingstoestellen

P

Item	Symbool	Waarde	Eenheid
Thermisch vermogen
Nominaal thermisch vermogen	Pnom	1,0	kW
Minimaal thermisch vermogen (indicatif)	Pmin	NVT	kW
Maximaal continu thermisch vermogen	Pmax,c	1,0	kW
Bijkomend stroomverbruik
Bij nominal thermisch vermogen	elmax	0,0	kW
Bij minimaal thermisch vermogen	elmin	0,0	kW
In stand-bymodus	elsb	0.00016	kW

Type warmte-invoer alleen voor gedecentraliseerde elektrische opslagverwarmers

Handmatige thermische belastingsregeling met ingebouwdethermostat	Nee
Handmatige thermische belastingsregeling die informatie ontvangt over de kamer- en/of buitentemperatuur	Nee
Elektronische thermische belastingsregeling die informatie ontvangt over de kamer- en/of buitentemperatuur	Nee
Met ventilator regelbaar thermisch vermogen	Nee

Type regeling voor thermisch vermogen/kamertemperatuur

Thermische vermogensregeling op één niveau - geen regeling van de kamertemperatuur

Nee

Handmatige thermische regeling op twee of meer niveaus - geen regeling van de kamertemperatuur	Nee
Kamertemperatuurregeling met een mechanische thermostat	Nee
Elektronische regeling van de kamertemperatuur	Nee
Elektronische kamertemperatuurregeling en dagprogrammering	Nee
Elektronische kamertemperatuurregeling en weekprogrammering	Ja
Overige besturingsopties (selecteer=eén of meerere opties)
Kamertemperatuurregeling met aanwezigheidsmelder	Nee
Kamertemperatuurregeling, met open vensterdetectie	Ja
Afstandsbediening-optie	Nee
Adaptieve activeringsregeling	Nee
Aan tijsdlimiet	Nee
Zwarte bolsensor	Nee
Contactgegevens:	ELECTRO DEPOT1 route de Vendeille59155 FACHES-THUMESNIL-FRANKRIJK

Informatievereisten voor elektrische lokale ruimteverwarmingstoestellen			P
Modelidentificatie(s): 991651
Item	Symbool	Waarde	Eenheid
Thermisch vermogen
Nominaal thermisch vermogen	Pnom	1,5	kW
Minimaal thermisch vermogen (indicatif)	Pmin	NVT	kW
Maximaal continu thermisch vermogen	Pmax, c	1,5	kW
Bijkomend stroomverbruik
Bij nominal thermisch vermogen	elmax	0,0	kW
Bij minimaal thermisch vermogen	elmin	0,0	kW
In stand-bymodus	elsb	0.00016	kW
Type warmte-invoer alleen voor gedecentraliseerde elektrische opslagverwarmers
Handmatige thermische belastingsregeling met ingebouwdethermostat			Nee
Handmatige thermische belastingsregeling die informatie ontvangt over de kamer- en/of buitentemperatuur			Nee
Elektronische thermische belastingsregeling die informatie ontvangt over de kamer- en/of buitentemperatuur			Nee
Met ventilator regelbaar thermisch vermogen			Nee
Type regeling voor thermisch vermogen/kamertemperatuur
Thermische vermogensregeling op=eéniveau - geen regeling van de kamertemperatuur			Nee
Handmatige thermische regeling op twee of meer niveaus - geen regeling van de kamertemperatuur			Nee
Kamertemperatuurregeling met een Mechanische thermostat			Nee
Elektronische regeling van de kamertemperatuur			Nee
Elektronische kamertemperatuurregeling en dagprogrammering			Nee
Elektronische kamertemperatuurregeling en weekprogrammering			Ja
Overige besturingsopties (selecteer[e]n of moerdere opties)
Kamertemperatuurregeling met aanwezigheidsmelder			Nee
Kamertemperatuurregeling, met open vensterdetectie			Ja
Afstandsbediening-optie			Nee
Adaptieve activeringsregeling			Nee
Aan tijdslimiet			Nee
Zwarte bolssensor			Nee
ELECTRO DEPOT
Contactgegevens:1 route de Vendeville59155 FACHES-THUMESNIL- FRANKRIJK

Informatievereisten voor elektrische lokale ruimteverwarmingstoestellen

P

Item	Symbool	Waarde	Eenheid
Thermisch vermogen
Nominaal thermisch vermogen	Pnom	2,0	kW
Minimaal thermisch vermogen (indicatif)	Pmin	NVT	kW
Maximaal continu thermisch vermogen	Pmax, c	2,0	kW
Bijkomend stroomverbruik
Bij nominaal thermisch vermogen	elmax	0,0	kW
Bij minimaal thermisch vermogen	elmin	0,0	kW
In stand-bymodus	elsb	0.00016	kW
Type warmte-invoer alleen voor gedecentraliserde elektrische opslagverwarmers
Handmatige thermische belastingsregeling met ingebouwde thermostat			Nee
Handmatige thermische belastingsregeling die informatie ontvangt over de kamer- en/of buitentemperatuur			Nee
Elektronische thermische belastingsregeling die informatie ontvangt over de kamer- en/of buitentemperatuur			Nee
Met ventilator regelbaar thermisch vermogen			Nee
Type regeling voor thermisch vermogen/kamertemperatuur
Thermische vermogensregeling op&e niveau - geen regeling van de kamertemperatuur			Nee
Handmatige thermische regeling op twee of meer niveaus - geen regeling van de kamertemperatuur			Nee
Kamertemperatuurregeling met een mechanische thermostat			Nee
Elektronische regeling van de kamertemperatuur			Nee
Elektronische kamertemperatuurregeling en dagprogrammering			Nee
Elektronische kamertemperatuurregeling en weekprogrammering			Ja
Overige besturingsopties (selecteer eén of meerere opties)
Kamertemperatuurregeling met aanwezigheidsmelder			Nee
Kamertemperatuurregeling, met open vensterdetectie			Ja
Afstandsbediening-optie			Nee
Adaptieve activeringsregeling			Nee
Aan tijsdlimiet			Nee
Zwarte bolssensor			Nee
Contactgegevens:	ELECTRO DEPOT
	1 route de Vendeville
	59155 FACHES-THUMESNIL- FRANKRIJK

Installatie

BELANGRIJKE AANBEVELINGEN OM TE LEZEN VOOR INSTALLATIE.

• Installeer het toestel niet direct onder een stopcontact.
• Installeer het toestel niet in een vochtige ruimte of in de buurt van een waterbron.
• Gebruik het apparaat niet buitenshuis.
• Installeer het toestel niet in een luchtstroom die de regeling zou kunnen verstoren.
• Plaats het toestel niet in de buurt van een obstakel dat de luchtstroom eromheen beperkt.
• Bevestig de kachel verticaal aan de muur zoals hieronder beschreven.
• Kies schroeven en pluggen die geschikt zijn voor het wandmateriaal en het gewicht van het toestel.

Om de kachel aan de muur te hangen:

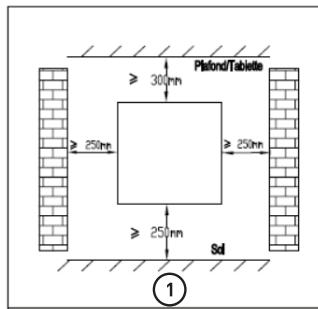

1. Kies een geschikte installatielocatie voor de kachel. ①
2. Demonteer de muurbeugel door de schroef los te draaien (niet verwijderen, alleen losdraaien) en de metalen plaat uit het gat te schuiven. Verwijder de beugel door deze omlaag te trekken. ②
3. Controleer of de beugel horizontaal is met behulp van een waterpas en markeer de locatie van de 4 gaten op de muur. Boor 4 gaten in de muur met een boormachine voorzien van een boor geschikt voor de diameter van de muurplug. Steek de muurpluggen in de gaten en schroef de muurbeugel vervolgens stevig op de muur vast. ③
4. Plaats de kachel tegen de beugel ④:

A: Breng de kachel op een lijn met de 2 onderste haken die naar beneden zijn gericht. B: Trek de kachel omhoog terwijl u die in de 2 onderste haken houdt. C: Breng de kachel op een lijn met de 2 bovenste haken die naar boven zijn gericht. D: Trek de kachel naar beneden.

1. Schuif de metalen plaat in het gat en draai de schroef vast om de muurbeugel vast te zetten. ⑤

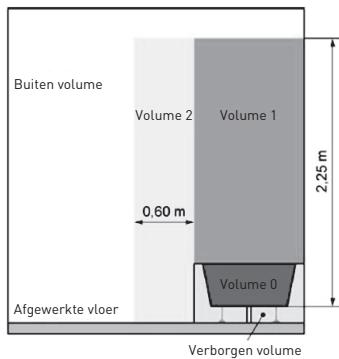

Installatie in de badkamer

Waarschuwing: Dit apparaat mag alleen worden geïnstalleerd in volume 2 of buiten het volume van de badkamer, zoals vermeld in de Franse norm NF C 15-100 voor elektrische installaties binnenshuis.

OPMERKING: De tekening dient alleen ter referentie.

We raden u aan contact op te nemen met een professionele elektricien voor hulp.

Elektrische aansluiting

VOORZICHTIG: Schakel vóór elke ingreep de elektriciteit uit bij de hoofdschakelaar.

• De installatie moet worden uitgevoerd volgens de vereisten en voldoen aan de normen die gelden in het land (NF C 15-100 in Frankrijk).
• Het toestel moet worden aangesloten op een standaard wanddoos die minstens 25 cm van de vloer is geplaatst.
• Het apparaat mag niet worden aangesloten op een stopcontact met een stekker.
• Het apparaat moet worden gevoed via een aardlekschakelaar (RCD) met een nominale reststroom van minder dan 30 mA.
• Het apparaat mag niet worden aangesloten op de aardedraad (gele en groene draad).
• Blauwe of lichtgrijze draad voor aansluiting op Neutraal (230V). Bruine of rode draad voor aansluiting op Fase (230V). Zwarte draad voor aansluiting op stuurdraad. (Optionele functie om te gebruiken in geval van besturing via een stuurdraadkast)

WAARSCHUWING! Sluit de zwarte draad niet aan op de aardverbinding.

• Als er geen stuurdraad is, isoleer dan het blote uiteinde van de zwarte draad om elektrisch contact met de andere draden of aarding te voorkomen.

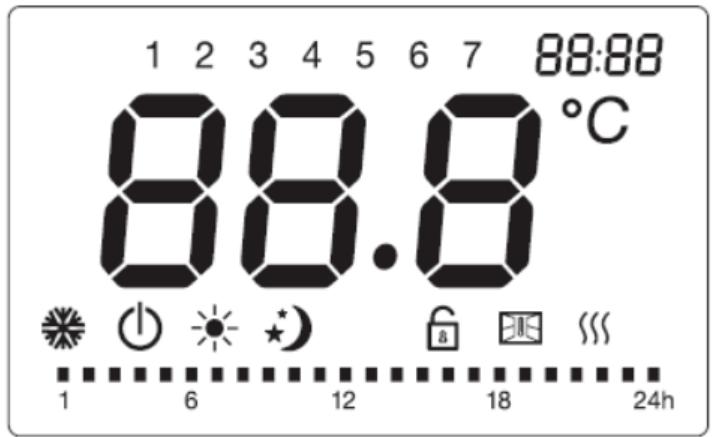

LCD-scherm

Symbool	Functie
①	Stand-bymodus (het apparaat werkt nicht maar ontvangt wel stroom)
	Antivriesmodus (het apparaat handhoeff een temperatuur van ongeveer 7°C)
	Comfortmodus (gewenste ingestelde temperatuur)
	Eco-modus (ECO handhaft een temperatuur die 3,5 °C lager is dan de geselecteerde Comfort-temperatuur.)
P	Stuurdraadmodus (om de programma's in te stellen via het stuurdraadprogramma)
	Raamdetectie-functie
	Kinderslot
	Verwarmingsindicator (wonneer het apparaat aan het opwarmen is, worden dit pictogram op het scherm weergegeven. Het pictogram verdwijnt zodra de kamertemperatuur de geselecteerde temperatuur heeft bereikt)
°C	Temperatuur (Celsius)
Wekelijkse gespersonaliseerde modi:
	Comfortmodus ingeschakeld
	Eco-modus ingeschakeld

Bedieningspaneel

Symbool	Functie
◎	Stand-by
PRG	Gepersonaliseerde programme's
Raamdetectie-functie
M	Comfortmodus Eco-modus Antivriesmodus P1/P2/P3/P
Tik op	Stel de&tijd, dag van de week, de temperatuur in; of kies onder gepersonaliseerde wekelijkke programma's:tussen de comfortmodus en de eco-modus.

Werking

Wanneer u het apparaat voor het eerst gebruikt, kan er een lichte geur vrijkomen; dit is normaal. Laat het apparaat één uur werken om de geur te laten verdwijnen.

1. De klok instellen en het apparaat inschakelen

• Om de vooraf ingestelde programma's (P1/P2/P3/Gepersonaliseerde programma's) te kunnen gebruiken, moeten de datum en de klok op het apparaat zijn ingesteld.
• Raadpleeg het volgende punt voor meer informatie over de vooraf ingestelde programma's [P1/P2/P3].

Twee verschillende methoden om de klok in te stellen:

1. Als het apparaat niet op de netvoeding was aangesloten, verschijnt na aansluiting de tijd op het scherm om deze in te stellen. Druk op om te schakelen tussen uur/minuten/dag van de week [1-7]. Druk op de knop om de uur/minuten/dag van de week in te stellen. Druk op de ① knop om de instelling te voltooien en naar de stand-bymodus terug te keren, anders gaat het apparaat na 10 seconden van inactiviteit automatisch terug naar de stand-bymodus alsof het de eerste keer is dat u het apparaat gebruikt.
2. Als het apparaat in werking is en u wilt de tijdinstelling wijzigen, druk dan tegelijkertijd op en om de tijdinstelling te openen. Druk op om te schakelen tussen uur/minuten/dag van de week (1-7). Druk op de knop om de uur/minuten/dag van de week in te stellen. Druk op eender welke knop, behalve of , om de instelling op te slaan, anders worden de instellingen automatisch na 10 seconden van inactiviteit opgeslagen.

2. Druk op M

• Druk op de M knop om te schakelen tussen de volgende modi: Comfortmodus, Eco-modus, Antivriesmodus, de 3 vooraf ingestelde programma's (P1/P2/P3) en de Stuurdraadmodus P.
• Stel in de Stuurdraadmodus P de kachel in met behulp van de externe timer. Wanneer het externe programmeerapparaat op een andere modus is ingesteld, geeft het display het volgende weer:

Instelling van de externe modus	Weergegeven pictogram
Comfortmodus	P
Comfortmodus -1	P-1
Comfortmodus -2	P-2
Eco-modus	P
Antivriesmodus	P
Stand-bymodus	P①

• De 3 vooraf ingestelde programma's worden hieronder beschreven:

P 1	Ma-Zo	01:00 00:00	24:00 08:00
P 2	weekdagen	01:00 00:00	09:00 05:00	24:00 19:00
	weekenden	01:00 00:00	11:00 08:00	16:00 13:00	24:00 20:00
P 3	weekdagen	01:00 00:00	09:00 05:00	16:00 12:00	24:00 18:00
	weekenden	01:00 00:00	05:00 05:00		24:00 24:00

B | Gebruik van het toestel

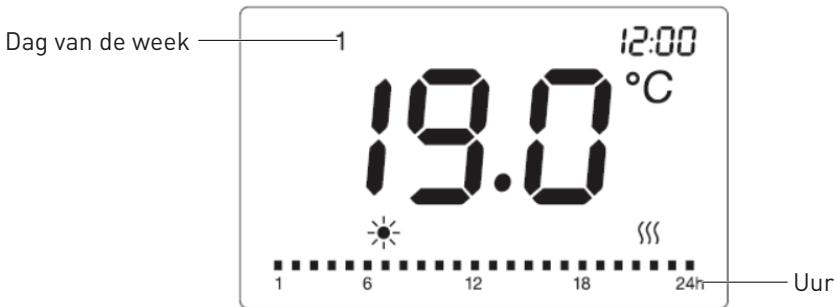

3. Druk op PRG

• Druk op de PRG-knop om een van de programma's te kiezen.
• Druk in de PRG-modus op de PRG-knop om te kiezen tussen "dag [1 voor maandag - 7 voor zondag]" en "verwarmingsmodus voor verschillende periodes [00:00-24:00]".
• Selecteer de gewenste dag (1-7) door op de pijl-omhoog/omlaag-knoppen te drukken.
• Druk op de PRG-knop om de "verwarmingsmodus voor verschillende periodes (00:00-24:00)" in te stellen.
• Wanneer u de "verwarmingsmodus voor verschillende periodes [00:00-24:00]" instelt, drukt u op de pijl-omhoog-knop om de uren te kiezen en op de pijl-omlaag-knop om een functie te kiezen: comfort- of spaarmodus. Na 30 seconden worden de instellingen automatisch opgeslagen.

Bijvoorbeeld: om dag 1 te selecteren, temperatuur van 19°C, comfortmodus gedurende 24 uur: 1. Druk op PRG en vervolgens op pijl-omhoog/omlaag om dag 1 te kiezen.

1. Druk nogmaals op de PRG-knop, druk op pijl-omhoog om het uur te kiezen en op pijl-omlaag om de comfortmodus te kiezen en herhaal dit voor de hele 24 uur.
2. Na 30 seconden zonder handeling worden de instellingen opgeslagen.

4. Temperatuur instellen

• Druk in de comfortmodus, de stuurdraadmodus of de eco-modus (met uitzondering van de antivriesmodus) op pijl-omhoog of pijl-omlaag om de gewenste ingestelde temperatuur te selecteren. Het temperatuurbereik voor de comfortmodus en de stuurdraadmodus ligt tussen 5°C en 29°C en voor de eco-modus tussen 1,5°C en 25,5°C. Het temperatuurverschil tussen de eco-modus en de comfortmodus moet minstens 3,5°C zijn. Telkens u op de knoppen drukt om de temperatuur aan te passen, neemt de temperatuur met 0,5°C toe of af. Druk op eender welke knop, behalve pijl-omhoog/omlaag, om de instelling te voltooien, anders worden de instellingen na 5 seconden van inactiviteit automatisch opgeslagen. Als de kamertemperatuur gelijk is aan of hoger is dan de geselecteerde temperatuur, stopt de kachel met verwarmen.

5. Toetsenbordvergrendeling

Houd de M-knop drie seconden ingedrukt om de toetsenbordvergrendelingsfunctie te activeren. Om te ontgrendelen, houd M opnieuw drie seconden ingedrukt.

Toetsenbordvergrendeling

OPMERKING:

1. De toetsenbordvergrendelingsfunctie vergrendelt de (D) stand-byknop niet.
2. De toetsenbordvergrendelingsfunctie wordt onder de volgende omstandigheden automatisch gedeactiveerd.
3. Het apparaat wordt in de stand-bymodus gezet door op de (D) stand-byknop te drukken.
4. Het apparaat wordt uitgeschakeld door een stroomuitval.
5. Als u deze optie opnieuw wilt activeren, houd de M knop gedurende 3 seconden ingedrukt.

6. Raamdetectie-functie

• Druk op om de raamdetectiefunctie te openen. Druk vervolgens op √ / √ om "AAN" of "UIT" te kiezen. Wanneer "AAN" is geselecteerd, wordt de raamdetectiefunctie geactiveerd en wordt het pictogram op het scherm weergegeven. Wanneer een temperatuurdaling wordt gedetecteerd, schakelt het apparaat automatisch over naar de antivriesmodus terwijl het pictogram knippert. Als de temperatuur stijgt, gaat het apparaat terug naar de oorspronkelijke modus met het pictogram continu weergegeven. Kies "UIT" om de raamdetectiefunctie uit te schakelen.

OPMERKING:

De raamdetectiefunctie is niet beschikbaar in de antivriesmodus.

7. Temperatuurkalibratie-functie

• Druk in de stand-bymodus gedurende 5 seconden tegelijkertijd op PRG en om de temperatuurkalibratie-instelling te openen. De standaardtemperatuur is 0°C, druk op of om het gecompenseerd temperatuurbereik: tussen min 5°C en 5°C in te stellen. Na een inactiviteit van 10 seconden worden de instellingen automatisch opgeslagen en wordt de vorige interface opnieuw geopend.
• De temperatuur die op uw kachel wordt weergegeven, is bijvoorbeeld 20°C. De waarde die op uw thermometer wordt weergegeven is 18°C, kies in dit geval een kalibratiewaarde van -2°C.

8. In geval van een stroomuitval

• Alle bovenstaande instellingen voor temperatuur, tijd, datum van de week en programma's blijven van kracht totdat het apparaat van de voeding wordt ontkoppeld.
• Wanneer de stroom is hersteld na een stroomuitval, keert het apparaat terug naar de modus en temperatuur die werden geselecteerd vóór de stroomuitval.
• In geval van een stroomuitval slaat het apparaat alleen de volgende parameters op: temperatuur en bedrijfsmodus. Wanneer de stroom is hersteld, moeten de datum en tijd opnieuw worden ingesteld om de verschillende programma's correct te laten werken.

Reiniging en onderhoud

Voordat u het apparaat schoonmaakt, ontkoppel het apparaat van de voeding en wacht totdat het apparaat volledig is afgekoeld. - Gebruik een vochtige doek om de behuizing van het apparaat schoon te maken. - Maak het rooster en de luchtuitlaat regelmatig schoon. Dompel het apparaat nooit in water en laat nooit water in het apparaat komen.

Dit product wordt gegarandeerd voor een periode van 2 jaar vanaf de aankoopdatum*, voor elke storing die het gevolg is van een fabricagefout of het materiaal. Gebreken of schade door slechte installatie, onjuist gebruik of abnormale slijtage van het product worden niet gedekt door deze garantie.

*op vertoon van kassabon.
