510 C W566C - Lave linge hublot HIGH ONE - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Lave-linge frontal (hublot)
Capacité de lavage	5 kg
Type de chargement	Hublot frontal
Vitesse d'essorage maximale	1000 tr/min
Consommation d'énergie	0,519 kWh/cycle (ECO 40-60)
Consommation d'eau	41 L/cycle (ECO 40-60)
Nombre de programmes	17 programmes + options modulables
Affichage	Panneau de commande avec boutons push tactiles
Niveau sonore	76 dB
Dimensions (H×L×P)	85 × 60 × 40 cm
Poids	52 kg
Fonctions spéciales	Lavage vapeur, nettoyage du tambour, verrou enfant, calibrage automatique de charge
Classe énergétique	C (2019/2014)
Couleur	Blanc
Caractéristiques	Mousse acoustique optionnelle, détergent-dispenser avec 3 compartiments, tuyau d'arrivée froide standard

FOIRE AUX QUESTIONS - 510 C W566C HIGH ONE

Quels sont les programmes de lavage disponibles ?

Le WF 510 C W566C propose 17 programmes variés : synthétiques, coton (30/40/60/90°C), lavage à froid (20°C), ECO 40-60, intensif, délicat, lavage rapide (15/30/45 min), nettoyage du tambour et lavage vapeur. Vous pouvez moduler chaque programme avec des options comme le prélavage, rinçage plus ou pas d'essorage.

Comment installer la machine correctement ?

Déballez la machine, retirez les 4 vis de transport à l'arrière et remplacez-les par les couvercles fournis. Nivelez les pieds avec un niveau à bulle. Raccordez le tuyau d'arrivée d'eau froide et le tuyau de vidange (hauteur entre 60 et 100 cm). Avant le premier lavage, lancez un programme à 90°C vide pour nettoyer le tambour.

Quelle est la consommation énergétique réelle ?

En programme ECO 40-60, la machine consomme 0,519 kWh et 41 L d'eau par cycle. Cela équivaut à environ 40-45 € par an pour 200 cycles. La classe énergétique C respecte les normes EU 2019/2014. Les programmes à basse température et longue durée sont plus efficaces.

Comment calibrer la machine pour optimiser eau et électricité ?

Le calibrage détecte votre charge de linge et ajuste automatiquement. Avec tambour vide, branchez la machine, appuyez 10 secondes sur le bouton "Pas d'essorage" (voyant enfant+pause allumés), puis sur Démarrer/Pause. Le tambour tourne 1 minute. Si succès, le voyant "Prélavage" s'allume.

Que faire avant le lavage pour obtenir les meilleurs résultats ?

Videz les poches, triez par couleur et type de textile. Fermez fermetures et boutons, attachez les ceintures. Utilisez une lessive adaptée (puissante pour le blanc, colorée pour les couleurs, douce pour délicats). Réduisez la dose si tambour non rempli ou si l'eau est douce. N'ajoutez jamais de billes de lavage dans le bac à détergent.

Comment utiliser le lavage vapeur (Steam Wash) ?

Le programme Lavage Vapeur utilise une stérilisation à 90°C avec injection de vapeur qui pénètre en profondeur les fibres. Cela élimine efficacement bactéries et germes, prévient les odeurs et protège la santé. Idéal pour les articles délicats sensibles. Charge maximale : 2,5 kg, durée 1h48.

Quel entretien régulier est nécessaire ?

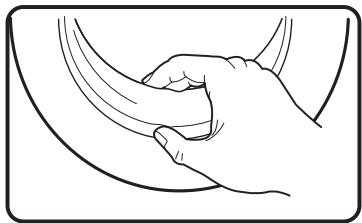

Nettoyez le joint et hublot après chaque lavage (enlever lint et objets). Videz le bac à détergent tous les 3 mois. Nettoyez le filtre d'arrivée d'eau tous les 3 mois si débit faible. Lancez un Nettoyage du Tambour 1-2 fois par mois. Ne jamais utiliser de produits abrasifs ou corrosifs.

La machine fait du bruit. Comment le réduire ?

Vérifiez d'abord que les vis de transport sont retirées et que la machine est bien nivelée. Installez la mousse acoustique optionnelle fournie (2 bandes longues + 2 courtes) sur les rebords de la machine - elle réduit considérablement le bruit. Assurez-vous aussi que le sol est solide et level.

Quels vêtements ne dois-je pas laver dans cette machine ?

Interdiction stricte pour vêtements avec substances volatiles ou inflammables : nettoyants chimiques, acétone, essence, kérosène, huiles (beauté, massage, animale, mécanique), alcool, térébenthine, cire, désinfectants. Ne lavez pas non plus housses imperméables, sièges d'auto, tapis.

La porte ne s'ouvre pas - que faire ?

Si la protection de sécurité s'est activée, débranchez la machine et attendez 10 minutes avant de rebrancher. Vérifiez que la machine a bien terminé le cycle. Si vêtements coincés, débranchez et attendez que le tambour soit accessible. Si le problème persiste, contactez le service après-vente.

MODE D'EMPLOI 510 C W566C HIGH ONE

Merci d'avoir choses ce produit HIGHONE.

Choisis, testés et commandés par ELECTRO DEPOT, les produits de la marque HIGHONE vous assurent une utilisation simple, une performance fiable et une qualité irréprochable.

Grçá à cet apparéil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Visitez notre site Internet: www.electrodepot.fr www.electrodepot.be

VOTRE AVIS COMPTE!

PARTAGEZ VOTRE EXPERIENCE SUR LES PRODUITS

Parce que votre satisfaction est notre priorité, nous vous proposons de donner votre avis sur ce produit. Il sera transmis et analysé par nos équipues afin d'améliorer continulement le produit.

Donnez votre avis sur http://www.electrodepot.fr/avis-client

ELECTRO DEPOT

Table des matieres

Aperçu de l'appareil

Pièces
Spécifications

B Utilisation de l'appareil

Installation Fonctionnement

C Nettoyage et entretien

Nettoyage et entretien
Dépannage
Transport

Fiche produit

Les notices sont aussi disponibles sur le site http://www.electrodepot.fr/sav/ notices/ http://www.electrodepot.be/fr/sav/ notices

Pieces

A Porte
B Distributeur de lessive
C Panneau de commande
D Tuyau de vidange
E Cordon d'alimentation

Clapet pour réparation
6 4 couvercles
1 tuyau d'arrivée d'eau froide
Mousseacoustique(facultative)

Remarque :

L'imag du produit est fournie a titre d'illustration uniquement. Veuillez vous reporter au produit reel pour referece.

Specifications

Modèle :	987490 - WF 510 C W566C
Alimentation électrique :	220-240 V~, 50 Hz
MAX. Courant :	10 A
Pression d'eau standard :	0,05 MPa ~ 1 MPa
Capacité de lavage :	5,0 kg

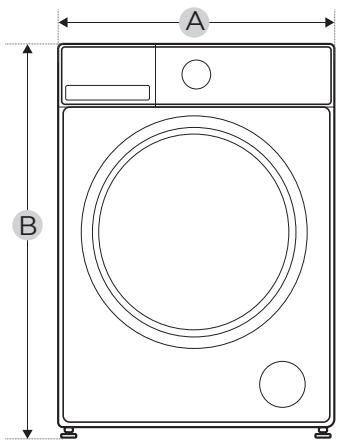

Dimensions
A :	595 mm
B :	850 mm
C :	400 mm
Poids :	52 kg
Puissance nominale :	1 950 W
Dimensions de référence
D :	465 mm
E :	420 mm
C :	900 mm
G :	124 mm

Installation

Outils nécessaires si vous effectuez l'installation vous-même (non fournis)

Zone d'installation

Avertissement !

Il est important que le produit soit stable, car cela l'empêchera de se déplacer!
Assurez-vous que la machine soit debout, droite et stable.
Veillez à ce que le produit ne soit pas place sur son cordon d'alimentation.
Assurez-vous de respecter les distances minimales entre le produit et les murs, telles qu'indiquées sur l'image.

Avant d'installer la machine, Sélectionnez un emplacement conforme aux exigences suivantes :

• À la surface ferme, sèche et plane.
  Non exposé à la lumière directe du soleil.
• Suffisamment aéré.
• Dans une piece dont la température est supérieure à 5^ .
• Éloigné de sources de chaleur telles que des apparciels à combustion fonctionnant au gaz ou au charbon.

B Utilisation de l'appareil

Déballage/Remballage de l'appareil

Avertissement !

• Les matériaux d'emballage (par ex.: films protecteurs, polystyrene) peuvent représenter un danger pour les enfants.
  Il existe un risque d'étouffement! Veiliez à ce que tous les éléments d'emballage restent hors de portée des enfants.

• Retirez le carton d'emballage et les éléments en polystyrene.

• Retirez la machine en la soulevant et retirez l'emballage de la base.
• Retirez le ruban adhésif fixant le cordon d'alimentation et le tuyau de vidange.
• Retirez le tuyau d'arrivée du tambour.

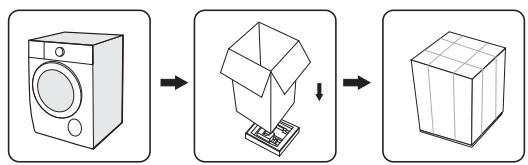

Pour remballer l'appareil, suivez les étapes de déballage ci-dessus dans l'ordre inverse.

Retirer les vis de transport

Avertissement !

• Vous doivent-retirrer les vis de transport au dos du produit avant de l'utiliser.

1. Desserrez les 4 vis de transport à l'aide d'une clé.
2. Retirez les vis avec les pièces en caoutchouc et conservez-les pour une utilisation ultérieure.
3. Couvre les orifices avec les couvercles.

Mise à niveau du lave-linge

Avertissement !

• Les écrous de verrouillage des quatre pieds doivent être serrés fermement contre la paroi.

1. Desserrez l'écrou de verrouillage.
2. Faites tourner le pied jusqu'à ce qu'ilatteigne le sol.
3. Reglez les pieds et serrez les écrous à l'aide d'une clé. Veillez à ce que la machine soit droite en utilisant un niveau à bulles.

Raccord du tuyau d'arrivée d'eau

Avertissement !

Pour éviter une fuite ou des dégàts des eaux, suivez les instructions de ce chapitre.

• Ne pliez pas, n'écrasez pas et ne modifiez pas le tuyau d'arrivée d'eau.

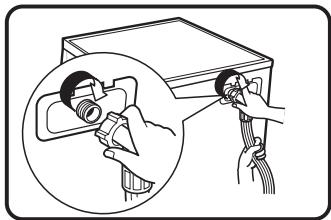

Raccordez le tuyau d'arrivée d'eau à la vanne d'arrivée d'eau et à un robinet d'eau froide comme indiqué.

Remarque:

Le raccordement doit se faire manuellement, sans outils. Vérifiez que les raccords sont étanches.

Tuyau d'évacuation d'eau

Avertissement !

• Ne pliez pas et ne tirez pas le tuyau de vidange.
• Placez correctement le tuyau de vidange pour éviter des dégats liés à une fuite d'eau.
  Il n'est pas permis de-retirer la boucle du tuyau de vidange.

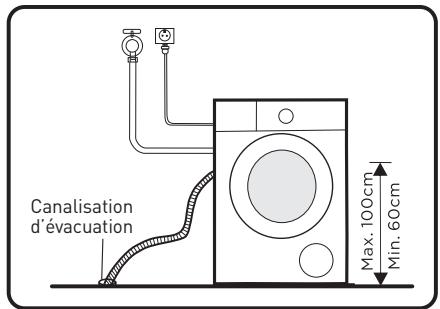

Le tuyau de vidange peut être positionné de deux manières différentes :

1. Placez-le dans la canalisation d'évacuation des eaux usées.

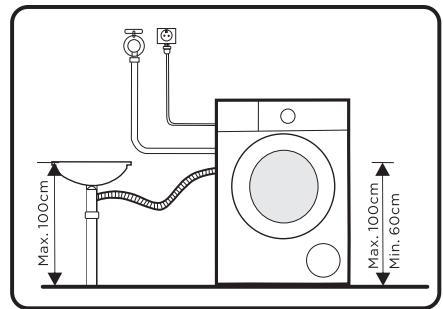

2. Raccordez-le au tuyau de branchement de la canalisation d'évacuation des eaux usées.

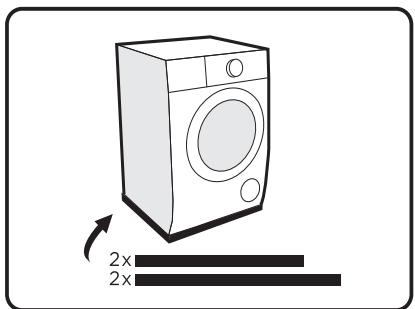

Mousseacoustique

Remarque:

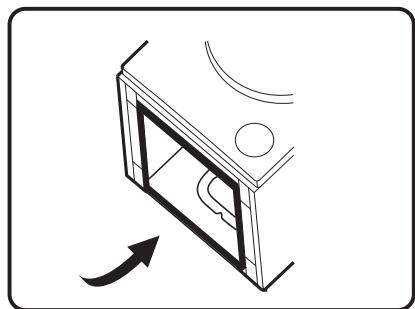

Veiliez à assembler la mousse acoustique, qui peut réduire de manière efficace le bruit causé par la machine en fonctionnement et ainsi offrir un environnement de vie plus calme et plus faisible.

1. Couchez la machine au sol, en la protégeant grâce à un matérieloupole posé sur le sol, comme de la mousse ou des vêtements.
2. Collez les 2 bandes de mousse plus longues sur les rebords plus longs de la machine, et les 2 bandes plus courtes sur les rebords plus courts.

Fonctionnement

Demarrage rapide

Attention!

• Avant toute utilisation, assurez-vous que le lave-linge est correctement instalé.
• Notre apparèil a fait l'objet d'une inspection minutieuse avant son départ de l'usine. Pour éliminer toute eau résiduelle et toute odeur potentielle, il est recommendé de nettoyer l' apparèil avant la première utilisation. Il est ainsi conseillé de nettoyer le tambour interieur en lançant le programme « Nettoyage du tambour » ou tout autre programme pour lequel il est possible de désirir une température de 90^ . Veillez à ne pas placer de linge ni de lessive dans la machine.

Calibrage!

Il est recommandé de calibrer l'appareil afin qu'il offre les mêilles performances. Cet appareil est capable de détecter la quantité de linge chargé. Cette fonction permet d'optimiser les performances du produit en diminuant la consommation d'eau et d'électricité, ce qui vous fait économiser du temps et de l'argent. Il est donc conseillé de calibrer l'appareil pour une utilisation optimale.

1. Retirez tous les accessoires du tambour et fermez la porte.
2. Insérez la fiche d'alimentation dans la prise secteur.
3. Mettez le lave-linge en marche et, dans les 10 secondes qui suivent, appuyez longuement sur le bouton « Pas d'essorage ». Les voyants « Verrou infant », « Pas d'essorage » et « Démarrer/Pause » s'allument alors.
4. Appuyez sur « Démarrer/Pause » pour procéder au calibrage. Le tambour tournera pendant une minute. Une fois que le calibrage de l'apparit a réussi, le voyant « Prélavage » s'allume. Si le calibrage échoue, c'est levoyant « Rincage Plus » qui s'allumera.

Avant le lavage

①

②

③

4

5

1. Brancher
2. Ouvrir le robinet
3. Charger
4. Fermer la porte
5. Ajouter la lessive

B Utilisation de l'appareil

Remarque :

Il faut ajouter la lessive dans le compartment I si la fonction de prélavage est selectionnée.
Lors de la fermetre de la porte, veuillez vous assurer qu'il n'y a pas de vêtements coincés entre le joint d'étanchéité et la porte de l'appareil, afin d'éviter toute fuite causée par un étirement ou des dommages subis par le joint pendant l'utilisation.

Lavage

1

2

3

1. Choisir un programme
2. Choiser une fonction ou conserve les réglages par défaut
3. Appuyez sur Demarrer/Pause pour lancer le programme

Remarque:

1. Si les réglages par défaut sont sélectionnés, l' étape 2 peut être ignoree.
2. Le schéma d'utilisation des boutons de fonction n'est fourni qu'à titre indicatif, veuillage vous reporter à l'appareil.

- Àprous le lavage

La sonnerie retentit.

Avant chaque lavage

• La température ambiente doit être comprise entre 5 et 40^ pour utiliser la machine. Si elle est utilisée à une température inférieure à 0^ , la vanne d'arrivée d'eau et le système de vidange pourrait être endommagés. Si la machine est installée dans des conditions glaciales, elle doit être transférée dans un endroit à la température ambiente normale pour que le tuyau d'accivié d'eau et le tuyau de vidange puisse dégeler avant l'utilisation.
• Veuillez vérifier les étiquettes d'entretien de votre linge et les consignes d'utilisation de votre lessive avant de commencer un lavage. Utilisez des lessives non moussantes ou peu moussantes adaptées aux lave-linge de façon correcte.

①

②

3

4

1. Retirer tous les objets des poches
2. Trier le linge en fonction des couleurs et du type de textile
3. Nouver les longues bandes de textile et les ceintures, fermer les fermétures éclair et les boutons
4. Placer les petits articles dans un sac à linge

Avertissement !

Il est interdit de laver dans ce lave-linge des vêtements couverts d'une substance volatile ou inflammable, telle qu'un produit nettoyant, un produit de nettoyage à sec, du détachant, de l'acétone, de l'essence, du kerosène, de l'huile de beaué, de l'huile de massage, de l'huile animale, de l'huile pour machines, de l'huile de nettoyage à sec, un agent volatil, de l'alcool, de la térébenthine, de la cire, un produit décirant, de l'eau de banane, des tablettes désinfectantes, de la résine, etc.
- Laver un seul article peut facilement creer un déséquilibre. Il est donc conseilé d'ajouter un ou deux articles supplémentaires pour les laver ensemble, afin de permettre un essorage fluide.
- Ne lavez pas et n'essorez pas de housses de siège, tapis ou vêtements imperméables à l'eau.

Distributeur de détérgent

I Prélavage

Lavage principal

Adoucissant

Bouton de déblocage perceptant dePTRer le bac

Attention!

Il ne faut ajouter de lessive dans le « compartment I » qu'après avoir sélectionné la fonction de prélavage.
- Ne placez pas de billes de lavage dans le bac à lessive.

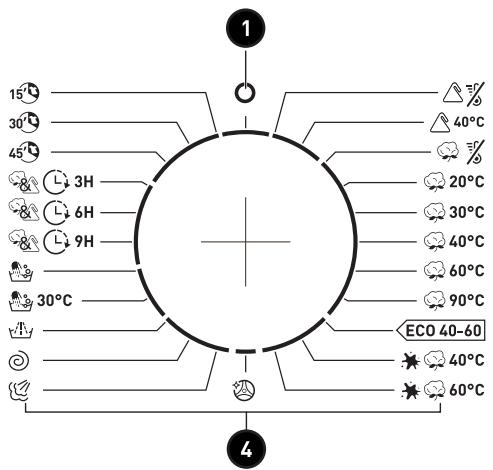

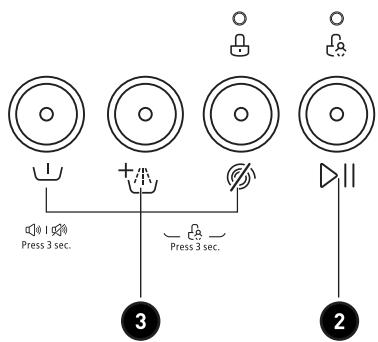

Panneau de commande

1 ARRÉT

Pourmettre l'appareil en marche et hors tension.

2 Demarrer/Pause

Pour démarrer le programme ou leMETTE en pause.

3 Options

Pour sélectionner une fonction supplémentaire. Ce bouton s'allumera une fois sélectionné.

4 Programmes

Programmes disponibles à la seLECTION selon le type de linge.

Programme		I	II/0
%	Synthétiques	○	●	○
40°C	Synthétiques 40 °C	○	●	○
%	Lavage à froid		●	○
20°C	Lavage à froid 20 °C		●	○
30°C	Coton 30 °C	○	●	○
40°C	Coton 40°C	○	●	○
60°C	Coton 60°C	○	●	○
90°C	Coton 90°C	○	●	○
ECO 40-60	ÉCO 40-60		●	○
40°C	Coton intensif 40 °C		●	○
60°C	Coton intensif 60 °C		●	○
Nettoyage du tambour
	Lavage avec vapeur	○	●	○
	Essorage Seul
	Rinçage et Essorage			○
30°C	Délicat 30 °C		●	○
	Délicat		●	○
9H	Fin dans 9 h		●	○
6H	Fin dans 6 h		●	○
3H	Fin dans 3 h		●	○
45°	Lavage rapide 45'	○	●	○
30°	Lavage rapide 30'		●	○
15°	Lavage rapide 15'		●	○

Signifie Obligatoire
Signifie Optionnel

Recommendations en matière de lessive

Lessive recommendée	Type de linge et textile	Programmes de lavage	Temp. de lavage °C
Lessive puissant avec agents de blanchiment et azurants optiques	Linge blanc composé de cotton ou lin résistant aux températures élevées	Coton, ÉCO 40-60	30/40/60/90
Lessive pour couleurs sans agents de blanchiment ni azurants optiques	Lessive colorée composée de cotton ou lin	Coton, ÉCO 40-60, Lavage à froid	Froid/20/30/40/60/90
Lessive pour couleurs ou douce sans azurants optiques	Lessive colorée composée de fibres à entretien facile ou de matériaux synthétiques	Lavage à froid, synthétiques	Froid/20/40
Lessive douce	Textiles délicats, soie, viscose	Synthétiques	Froid/40

Remarque :

La lessive ou les additifs agglomerants ou fibreux peuvent etre dilués dans de l'eau avant d'être versés dans le bac a lessive, ain d'éviter qu'il ne se bloque et n'entraîne un débordement d'eau.
- Veuillez désoir un type de lessive adapté pour obtenir des performances de lavage maximales avec une consommation d'eau et d'électricité minimale.
Pour bénéficier de résultats de lavage optimaux, il est important de doser correctement la lessive.
Utilisez une quantité de lessive réduite si le tambour n'est pas complètement rempli.
- Ajustez toujours la quantité de lessive selon la durée de l'eau. Si vous eau du robinet est douce, utilisez moins de lessive.
- Choisissez la dose selon le degré de saleté du linge. Des vêtements peu sales nécessitant moins de lessive.
- Les lessives à haute concentration (lessives concentrées) requirement un dosage particulièrement précis.

Voici les signes d'une quantité de lessive excessive :

• Formation de mousse excessive
• Résultats de lavage et de rincavage médiocres

Voici les signes d'une quantité de lessive insuffisante :

Linge qui devient gris
- Accumulation de dépôts de calcaire sur le tambour, l'élement chauffant et/ou le linge

Programmes

Les programmes sont disponibles à la seLECTION selon le type de linge.

Programmes
40°C	Synthétiques	Pour laver les articles synthétiques, par exemple les chemises, les manteaux et les textiles mélangés. Lors du lavage de textiles tricotés, la quantité de dessive doit être réduite à cause de leur structure moins dense entrainant une formation accrue de mousse.
5%	Lavage à froid	Pour laver le linge à froid.
20°C	Coton	Textiles robustes, textiles résistant à la chaleur composés de cotton ou de lin.
30°C
40°C
60°C
90°C
ECO 40-60	ÉCO 40-60	Pour laver du linge en cotton normalement sale, pouvant être lavé à 40 °C ou à 60 °C, au cours d'un même cycle.
40°C	Coton intensif	Pour améliorer les effets de lavage. Le temps de lavage est augmenté.
60°C
Nettoyage du tambour	Nettoyage du tambour pour réalier une stérisisation à une température s'élevant à 90 °C pour réalier le lavage des vêtements plus écologique. Ce programme ne peut pas être lancé avec des vêtements ou autre type de linge. L'effet nettoyant sera plus efficace dans le tambour si une quantité adaptée d'agent de blanchiment au chlore. L'utilisateur peut utiliser ce programme régulièrement selon ses besoins.
8	Lavage avec vapeur	Lors du lavage avec vapeur, la vapeur pénétre en profondeur dans les fibres, éliminant de façon efficace les germes et les bacteriées, ce qui empêche la formation d'odeurs et protège votre santé.
9	Essorage Seul	Pour essorer et évacuer l'eau.
10	Rinçage et essorage	Pour rincer et essorer le linge, puis évacuer l'eau.
30°C	Délicat	Pour les textiles délicats lavables, comme par exemple ceux faits de soie, satin, fibres synthétiques ou tissus mélangés.
9H	Fin dans	Cette fonction peut être activée pour ce programme. La durée totale inclut le temps de lavage et le décalage de la fin du programme, qui peut être de 3 h, 6 h ou 9 h.
6H
3H
45°	Lavage rapide	Convient pour laver rapidement des articles peu nombreux et peu sales. Le temps de lavage est de 15', 30' ou 45'.
30°
15°

Remarque :

Reportez-vous à votre apparéil pour la sélection des programmes.

Programme		Charge (kg)	Durée affichée
		5,0
△%	Synthétiques	2,5	3:18
△40°C	Synthétiques 40 °C	2,5	3:18
△%	Lavage à froid	5,0	1:00
△20°C	Lavage à froid 20 °C	5,0	1:01
△30°C	Coton 30 °C	5,0	3:39
△40°C	Coton 40°C	5,0	3:39
△60°C	Coton 60°C	5,0	3:44
△90°C	Coton 90°C	5,0	3:49
ECO 40-60	ÉCO 40-60	5,0	3:08
△40°C	Coton intensif 40 °C	5,0	4:22
△60°C	Coton intensif 60 °C	5,0	4:29
®	Nettoyage du tambour	-	1:18
®	Lavage avec vapeur	2,5	1:48
®	Essorage Seul	5,0	0:12
®	Rincage et Essorage	5,0	0:20
△30°C	Délicat 30 °C	2,0	0:50
®	Délicat	2,0	0:48
△L 9H	Fin dans 9 h	5,0	1:20
△L 6H	Fin dans 6 h	5,0	1:20
△L 3H	Fin dans 3 h	5,0	1:20
45°	Lavage rapide 45'	2,0	0:45
30°	Lavage rapide 30'	2,0	0:30
15°	Lavage rapide 15'	2,0	0:15

Remarque :

• Les paramètres indiqués dans ce tableau ne sont fournis qu'à titre indicatif. Les réglages réels peuvent différer des paramètres indiqués dans le tableau ci-dessus.

WF510C W566C

Cycle	Capacité nominale en kg	Réglage de la température	Durée du programme en h:min	Consommation d'énergie en kWh/programme	Consommation d'eau en U/programme	Température de lavage la plus élevé °C(1)	Humidity résiduelle en %/vitesse d'essorage(2)
Synthétiques	2,5	Froid	3:18	0,327	50	Froid	70%/800
Lavage à froid 20°C	2,5	20	1:01	0,201	34	20	70%/800
60°C Coton 60°C	5,0	60	3:44	1,175	51	60	70%/800
ECO 40-60 ÉCO 40-60(3)	5,0	-	3:08	0,695	48,0	40	62,9%/1000
	2,5	-	2:30	0,338	36,0	31	62,9%/1000
	1,5	-	2:30	0,360	31,0	30	62,9%/1000
40°C Coton intensif 40°C	5,0	40	4:22	0,994	51	40	70%/800
15°C Lavage rapide 15'	2,0	Froid	0:15	0,035	31	Froid	75%/800

• Les données mentionnées ci-dessus sont fournies à titre de référence uniquement et peuvent changer selon les conditions d'utilisation réelles.
• Les données fournies pour les programmes autres que le programme ÉCO 40-60 ne sont données qu'à titre d'indication.
  Le programme Lavage à froid 20^ permet de laver le linge en coton légèrement sale à une température nominale de 20^ , conformément au règlement (UE) 2019/2023.
• Conformé à la norme EN 60456 : 2016+A11 : 2020 avec (UE) 2019/2014, (UE) 2019/2023, (UE) 2021/340, (UE) 2021/341. La classe d'efficacité énergétique européen est : C Programme pour le test d'énergie : ÉCO 40-60. Autre comme programme par défaut. Demi-charge pour une machine de 5,0 kg : 2,5 kg. Quart de charge pour une machine de 5,0 kg : 1,5 kg.

B Utilisation de l'appareil

(1) La température la plus élevé atteinte par le linge durant le cycle de lavage pendant au moins 5 minutes.
[2] Humidité résiduelle après le cycle de lavage, en pourcentage de teneur en eau et la vitesse d'essorage à laquelle ce résultat est produit.
(3) Le programme ÉCO 40-60 est capable de laver du linge en coton normalement sale, pouvant être lavé à 40^ ou à 60^ , au cours d'un même cycle. Ce programme est utilisé pour évaluer la conformité au règlement (UE) 2019/2023.

Les programmes les plus efficaces en termes de consommation énergétiques sont généralement ceux qui utilisent des températures plus basses et duront plus longtemps.

Charger un lave-linge domestique jusqu'à la capacité indiquée pour les programmes respectifs contribuera à économiser de l'eau et de l'électricité.

Le bruit et la teneur en humidité restante dépendent de la vitesse d'essorage : plus la vitesse d'essorage est élevé pendant l'essorage, plus le bruit sera élevé et moins il y aura d'humidity restante.

Attention!

• En cas de coupure de courant pendant l'utilisation de l'appareil, le programme sélectionné reste dans sa mémoire. La machine reprendra le programme une fois le courant rétabli.

Options

	Cycle	Temp. par défaut (°C)	Vitesse d'essorage par défaut (tr/min)	Fonctions supplémentaires
△%	Synthétiques	Froid	1 000	Prélavage, Rinceage Plus, Pas d'essorage
△40°C	Synthétiques 40 °C	40	1 000	Prélavage, Rinceage Plus, Pas d'essorage
△%	Lavage à froid	Froid	1 000	Rinceage Plus, Pas d'essorage
△20°C	Lavage à froid 20 °C	20	1 000	Rinceage Plus, Pas d'essorage
△30°C	Coton 30 °C	30	1 000	Prélavage, Rinceage Plus, Pas d'essorage
△40°C	Coton 40°C	40	1 000	Prélavage, Rinceage Plus, Pas d'essorage
△60°C	Coton 60°C	60	1 000	Prélavage, Rinceage Plus, Pas d'essorage

B Utilisation de l'appareil

90°C	Coton 90°C	90	1 000	Prélavage, Rincage Plus, Pas d'essorage
ECO 40-60	ÉCO 40-60	--	1 000
40°C	Coton intensif 40 °C	40	1 000	Pas d'essorage
60°C	Coton intensif 60 °C	60	1 000	Pas d'essorage
	Nettoyage du tambour	90	--
	Lavage avec vapeur	40	1 000	Prélavage, Rincage Plus, Pas d'essorage
	Essorage Seul	--	1 000	Pas d'essorage
	Rincage et essorage	--	1 000	Rincage Plus, Pas d'essorage
30°C	Délicat 30 °C	30	800	Rincage Plus, Pas d'essorage
	Délicat	Froid	800	Rincage Plus, Pas d'essorage
9H L6H L3H	Fin dans 3 h/6 h/9 h	40	1 000	Pas d'essorage
45°	Lavage rapide 45'	20	800	Prélavage, Rincage Plus, Pas d'essorage
30°	Lavage rapide 30'	20	800	Pas d'essorage
15°	Lavage rapide 15'	Froid	800	Pas d'essorage

Remarque :

Pour connaître la vitesse d'essorage maximal, la durée du programme et autres détails du programme ÉCO 40-60, veuillage vous reporter au contenu de la page de la fiche produit.
Le tableau indique les options pouvant etre reglees pour chaque programme.

Prélavage

La fonction Prélavage permet d'effectuer un lavage supplémentaire avant le lavage principal et convient au lavage de la poussière à la surface des vêtements. Il faut placer de la lessive dans le compartment (I) lorsque le prélavage est sélectionné.

+	Rinçage Plus Cette fonction ajoute un rinçage supplémentaire du linge quand cette fonction est sélectionnée.
	Pas d'essorage Aucun essorage ne sera effectué lorsque cette fonction est sélectionnée.
	Désactivation de la sonnerie > Choisir un programme Appuyer sur le bouton [Prélavage] pendant 3 secondes : la sonnerie est désactivée. Pour réactiver la fonction de sonnerie, appuyez à nouveau pendant 3 secondes sur ces boutons. Ce réglage sera conservé jusqu'à la prochaine réinitialisation.
Attention! • Une fois la sonnerie désactivée, toutes les alertes sonores de l'appareil sont désactivées.
	Verrou enfant Permet d'éviter toute action accidentelle par des enfants. Choisisur programme > Démarrer Appuyer sur [Rinçage Plus] et [Pas d'essorage] pendant 3 secondes jusqu'à ce que la sonnerie retentisse.
Attention! • Le « Verrou enfant » ne peut être désactivé qu'en appuyant sur ces deux boutons. Ce « Verrou enfant » verrouillera tous les boutons à l'exception du bouton marche/arrêt et du bouton « Verrou enfant », même lorsque vous éteignez l'appareil, le mettez hors tension ou lorsque le programme se termine. • Désactivez le « Verrou enfant » avant de besoinir un programme et de le démarrer.

B Utilisation de l'appareil

Remarque :

Compteur d'utilisations

1. Débranche l'appareil pendant 10 secondes, puis rebranche-ile.
2. Mettez-le en marche et, dans les 10 secondes, appuyez en même temps sur les boutons « Prélavage » et « Pas d'essorage » sur le panneau de commande, en lesMAINANT appuyés pendant environ 5 secondes jusqu'à ce que la sonnerie retentisse.
3. Le nombre de fois que levoyant clignote représenté le nombre d'utilisations de la machine. Par exemple, si la machine a été utilisée 3456 fois, « Prélavage » clignotera 3 fois ; « Rincage Plus » clignotera 4 fois, « Pas d'essorage » clignotera 5 fois ; « Demarrer/Pause » clignotera 6 fois.
4. Procedez à nouveau à l'objet 1. L'utilisateur peut alors utiliser l'objet normalement.

Nettoyage et entretien

Avtissement !

• Débranche toujours l'appareil et fermez le robinet d'eau avant d'effectuer une opération de nettoyage ou d'entretien.
• Lors du nettoyage de l'appareil, n'étendez pas les mains, les pieds ou les bras dans le fond de la machine pour éviter les rayures.

Nettoyage du corps de l'appareil

L'entretien correct du lave-linge permet de prolonger sa durée de vie. Ses surfaces peuvent être nettoyées avec du détermagent neutre non abrasif dilué, si nécessaire. En cas de débordement d'eau, essuyez-la immédiatement avec un torchon.

N'utilisez jamais d'objets pointus pour nettoyer l'appareil.

Attention!

• N'utilisez jamais de produits abrasifs ou caustiques, d'acides formiques ou de solvants dérivés dilués ni de substances similaires, comme de l'alcool ou des produits chimiques.

Nettoyage du tambour

Toute tache de rouille laissée dans le tambour par les articles métalliques doit être enlevée immédiatement à l'aide de détergent non chloré. N'utilisez jamais de paille de fer pour nettoyer le tambour!

Remarque :

• Gardez le linge à l'écart de la machine lorsque vous nettoyez le tambour.

Nettoyage du joint de porte et du hublot

Essuyez le hublot et le joint après chaque lavage pour-retirer les peluches et les taches. Une accumulation de peluches peut entraîner des fuites.

Retirez pièces, boutons et autres objets du joint après chaque lavage.

Nettoyez le joint de porte et le hublot tous les mois pour garantir le bon fonctionnement de l'appareil.

Nettoyage du filtrre d'arrivée

Remarque :

• Un flux d'eau réduit indique que le filtré doit être nettoyé.

①

②

③

4

1. Fermez le robinet d'eau et déconnectez-en le tuyau d'arrivée d'eau.
   2.Nettoyz le filtré à l'aide d'une brosse.
2. Dévissez le tuyau d'arrivée d'eau du dos de la machine. Sortez le filtré avec une pince à long bec.

4.Nettoyez le filtrer à l'aide d'une brosse.
5. Remettez le filtré en place au niveau de l'arrivée d'eau et raccordez à nouveau le tuyau d'arrivée d'eau.
6. Nettoyez le filtre d'arrivée tous les 3 mois pour garantir le bon fonctionnement de l'appareil.

Nettoyage du bac à lessive

1.Appuyez sur le bouton de déblocage [@] du couvercle de l'adoucissant, puis sortez le bac à lessive du logement. Nettoyez l'intérieur du logement à l'aide d'une Brosse.
2. Soulevez le couvercle de l'adoucissant pour le sortir du bac à lessive et nettoyez le couvercle et le bac à l'eau.
3. Remettez le couvercle de l'adoucissant en place et insérez à nouveau le bac dans le logement.

①

②

③

4

1.Appuyez sur le bouton de déblocage et retirez le bac.
2.Nettoyez le bac à lessive et le couvercle de l'adoucissant à l'eau.
3.Nettoyz l'intérieur du logement à l'aide d'une brosse douce.
4. Insérez le bac à lessive.

Remarque :

• N'utilisez pas de produits abrasifs ou caustiques pour nettoyer les pièces en plastique.
• Nettoyez le bac à lessive tous les 3 mois pour garantir le bon fonctionnement de l'appareil.

Nettoyage du filtré de la pompé de vidange

Avtissement !

Assurez-vous que le programme de lavage est terminé et que la machine est vide. Éteignez la machine et débranchez-la avant de nettoyer le contrôle de la pompe de vidange.
- Faites attention à l'eau chaude. Attendez que l'eau refroidisse. Risque de brûlure!
- Nettoyez le filtré périodiquement tous les 3 mois pour garantir le bon fonctionnement du lave-linge.

①

②

③

4

1.Ouvre le couvercle inférieur.
2. Ouvrez le filtré en tournant dans le sens des aiguilles d'une montre.
3. Retirez les corps étrangers.
4. Fermez le couvercle inférieur.

Attention!

• Quand l'appareil est cours d'utilisation et selon le programme sélectionné, il peut y avoir de l'eau chaude dans la pompe. Ne retirez jamais le couvercle de la pompe pendant un programme de lavage. Attendez toujours que l'appareil ait terminé le programme et soit vide. Assurez-vous de serrer fermement le couvercle lorsque vous le remettez en place.

Dépannage

En cas de problème avec l'appareil, vérifiez s'il est possible de le résoudre à l'aide des tableaux ci-dessous.

Description	Cause possible	Solution
L'appareil ne se met pas en marche.	• La porte n'est pas correctement fermée. • Des articles sont coincés dans la porte.	• Fermez correctement la porte et recommencez. • Vérifiez le linge.
Impossible d'ouvrir la porte.	• La protection de sécurité est activée.	• Débranchez l'appareil de la prise électrique et remettez-le en marche.
Il y a une fuite d'eau.	• Les raccords ne sont pas étanches.	• Inspectez le tuyau d'arrivée d'eau et reisserrez-le. • Vérifiez et nettoyez le tuyau de vidange.
Il y a des résidues de lessive dans le bac à lessive.	• La lessive est humide et/ou coagulée.	• Nettoyez le bac à lessive et séchez-le en l'essuyant.
Les voyants ou l'écran ne fonctionnent pas.	• Problèmes de connexion au niveau du circuit imprimé ou du faisceau de fils.	• Éteignez l'alimentation et vérifie si la fiche d'alimentation est correctement branchée.
Bruit anormal	• Les vis de blocage sont toujours en place. • Le sol n'est pas ferme ni plat.	• Vérifie que les vis de blocage ont été retirées. • Assurez-vous que l'appareil est installé sur un sol ferme et plat.

Codes d'erreur

D'Etat	Dénarrer/Pause	Passe d'essorage	Rinçage Plus	Prélavage	La porte n'est pas correctement fermée.	Redémarrez l'appareil après avoir fermé la porte.Vérifiez si des vêtements sont coincés.
	Éeint	Clignotement	Éeint	Éeint
	Éeint	Clignotement	Éeint	Éeint	Problème d'injection d'eau pendant le lavage.	Vérifiez si la pression de l'eau est trop BASSE.Redressez le tuyau d'eau.Vérifiez si le filtrte de la vanne d'arrivée d'eau est bouché.
	Éeint	Clignotement	Éeint	Éeint
	Éeint	Clignotement	Éeint	Éeint	Temps de vidange de l'eau excessif.	Vérifiez si le tuyau de vidange est bloqué.
	Éeint	Clignotement	Éeint	Éeint	Débordement d'eau.	Remettez le lave-linge en marche.
	Éeint	Clignotement	Éeint	Éeint
	Éeint	Clignotement	Éeint	Éeint	Divers	D'abord, essayez à nouveau, puis contactez l'assistance technique si le problème persististe.

Transport

ÉTAPES IMPORTANTES LORS DU TRANSPORT DE L'APPAREIL

• Débranchez l'appareil et fermez le robinet d'arrivée d'eau.
• Vérifiez que la porte et le bac à lessive sont bien fermés.
• Retirez le tuyau d'arrivée d'eau et le tuyau de vidange des installations domestiques.
  Laissez l'appareil se vider complètement de l'eau restante (voir le chapitre « Nettoyage du filtré de la pompé de vidange »).

C

Nettoyage et entretien

• Important : Remettez les 4 vis de transport en place au dos de l'appareil.
• Cet apparéil est lourd. Transportez-le avec précaution. Ne tenez jamais une piece saillante de la machine lorsque vous la souvevez. La porte de l' apparéil ne doit pas être utilisée comme une poignée.

Fiche produit

Nom du fournisseur ou marque de commerce[a],[c]:

Adresse du fournisseur ^[a),(c] :

Identifiant du modele ^[a] : WF 510 C W566C

Paramètres généraux du produit :

Paramètre	Valeur		Paramètre	Valeur
Capacité nominale(b)(kg)	5,0		Dimensions en cm(a),(c)	Taille	85
				Largeur	60
				Profondeur	40
Classe d'efficacité énergétique (EEIw)(b)	68,9		Classe d'efficacité énergétique(b)	C(d)
Indice d'efficacité de lavage(b)	1,031		Efficacité du rinçage (g/kg)(b)	5,0
Consommation électrique en kWh par cycle, basée sur le programme ÉCO 40-60. La consommation électrique réelle dépendra des conditions d'utilisation de l'appareil.	0,519		Consommation d'eau en litres par cycle, basée sur le programme ÉCO 40-60. La consommation d'eau réelle dépendra des conditions d'utilisation de l'appareil et de la durée de l'eau.	41
Température maximale à l'intérieur du textile traité(b)(°C)	Capacité nominale	40	Teneur en humidité restante pondérée(b)(%)	62,9
	Moitié	31
	Quart	30
Vitesse d'essorage(b)(tr/min)	Capacité nominale	1000	Classe d'efficacité d'essorage(b)	C(d)
	Moitié	1000
	Quart	1000
Durée du programme(b)(h:min)	Capacité nominale	3:08	Type	Pose libre
	Moitié	2:30
	Quart	2:30

Émissions de bruit acoustique aérien pendant la phase d'essorage(b) (dB(A) re 1 pW)	76	Classe d'émissions de bruit acoustique aérien (phase d'essorage)	B(d)
Mode Arrêt (W) (le cas échéant)	0,50	Mode Veille (W) (le cas échéant)	N/A
Départ différé (W) (le cas échéant)	4,00	Veille connectée (W) (le cas échéant)	N/A

Durée minimale de la garantie offerte par le fournisseur[a],[c]:

Ce produit a été concu pour libérer des ions argent pendant le cycle de lavage.

NON

Informations supplémentaires :

Lien web vers le site Internet du fournisseur, où se trouvent les informations du point 9 de l'annexe II du règlement de la Commission (UE) 2019/2023 [1]:

^[a] Ce produit ne doit pas être considéré comme pertinent aux fins de l'article 2(6) du règlement (UE) 2017/1369;
(b) Pour le programme ÉCO 40-60;
(c) Les changements apportés à ces produits ne doivent pas été considérés comme pertinents aux fins du paragraphe 4 de l'article 4 du règlement (UE) 2017/1369 ;
(d) Si la base de données du produit génére le contenu définitif de cette cellule de façon automatique, le fournisseur ne doit pas entraer ces données.

1) La consommation électrique réelle dépendra des conditions d'utilisation de l'appareil.
2] La consommation d'eau réelle dépendra des conditions d'utilisation de l'appareil et de la durée de l'eau.
3) Les pieces de rechange sont livrées dans les 15 jours ouvrables suivant réception de la commande.

Fiche technique du produit relative aux règlements (UE) 2019/2014

La fiche technique de votre apparéil peut être consultée en ligne.

Rendez-vous sur https://eprel.ec.europe.eu puis entrez l'identifant du modele de votre apparéil afin de télécharger la fiche technique.

L'identifant du modele de votre apparéil se trouve dans la section des spécifications techniques.

Bedankt!

Ce produit est garantie pour une période de 2 ans a partir de la date d'achat*, contre toute defaillance resultant d'un vice de fabrication ou de materiaiu. Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur presentation du ticket de caisse.

NL

GARANTIEVOORWAARDEN
