GEBRUIKSAANWIJZING 510 C W566C HIGH ONE

CONSIGNES D'UTILISATION 30 GEBRUIKSAANWIJZINGEN 60

Bedankt! Proficiat met uw keuze voor een product van HIGHONE. De selectie en de testen van de toestellen van HIGHONE gebeuren volledig onder controle en supervisie van ELECTRO DEPOT. We staan garant voor de kwaliteit van de toestellen van HIGHONE, die uitmunten in hun eenvoudig gebruik, hun betrouwbare werking en hun onberispelijke kwaliteit. ELECTRO DEPOT beveelt de HIGHONE toestellen aan en is ervan overtuigd dat u uiterst tevreden zal zijn bij elk gebruik van het toestel. Welkom bij ELECTRO DEPOT Bezoek onze website: www.electrodepot.be TRO DEPOT

Inhoudstafel Onderdelen Specificaties Installatie Werking Reiniging en onderhoud Probleemoplossing Transport Productfiche

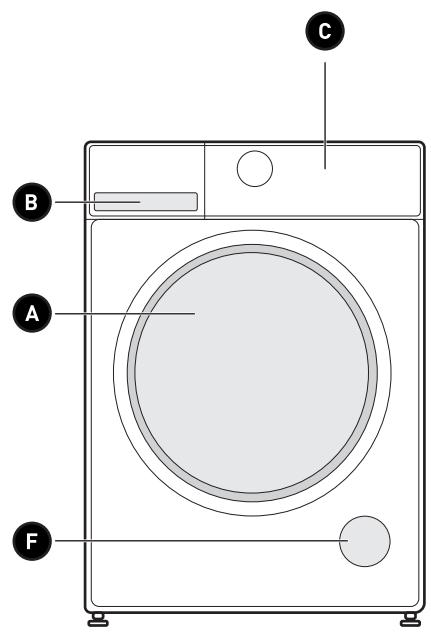

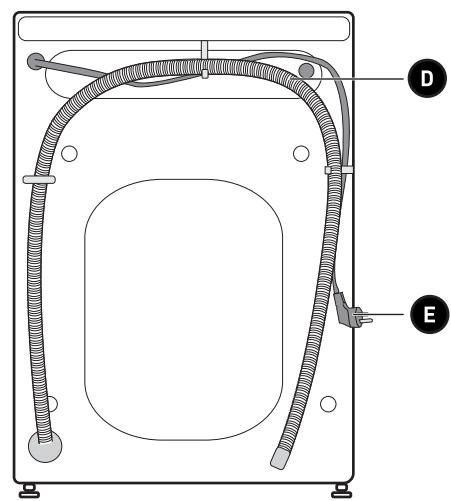

Overzicht van het toestel Onderdelen La] Klepje CF] Serviceklep (s] Wasmiddellade Ô 4x Afdekkappen Ce] Bedieningspaneel CH] 1 x Toevoerslang koud water [o] Afvoerslang C1] Akoestische spons (optioneel) 6 Netsnoer Opmerking: + De productafbeelding dient alleen terillustratie, raadpleeg het echte product als referentie.

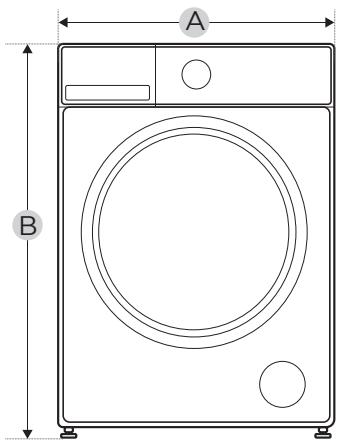

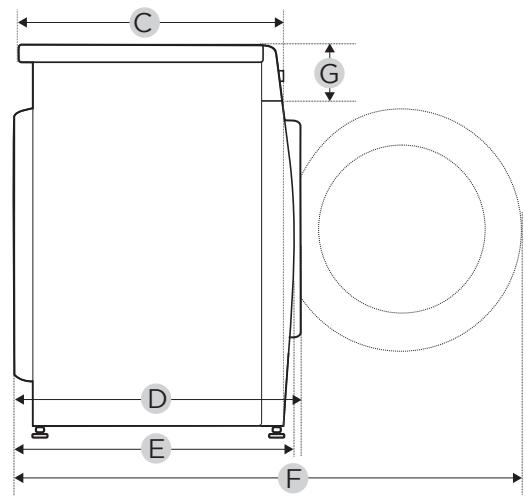

Overzicht van het toestel Model: 987490 - WF 510 C W566C Voeding: 220-240 V -, 50 Hz MAX. Stroom: 10A Standaard waterdruk: 0,05MPa - 1MPa Wascapaciteit: 5,0 kg Afmetingen A: 595mm B: 850mm C: 400 mm Gewicht: 52 kg Nominaal vermogen: 1950W Referentie-afmetingen D: 465 mm E: 420 mm Fe 900 mm G 124 mm

Gebruik van het toestel Installatie Gereedschap nodig wanneer u de installatie zelf doet (niet inbegrepen) OBFAE: Installatiegebied Waarschuwing! + Stabiliteit is belangrijk om het verschuiven van het product te vermijden! + Zorg ervoor dat de machine waterpas en stabiel staat. + Zorg ervoor dat het product niet op het netsnoer staat. + Zorgervoor datu de minimale afstand tot de muur aanhoudt, zoals weergegeven in de afbeelding. Alvorens de machine te installeren, zoek naar een locatie die aan de volgende eigenschappen voldoet: + Harde, droge en vlakke ondergrond. Vermijd direct zonlicht. Voldoende ventilatie. Kamertemperatuur is hoger dan 5°C. Blijf uit de buurt van warmtebronnen, zoals een apparaat die kool of gas verbrandt. De machine uitpakken/inpakken

Gebruik van het toestel Waarschuwing! + Verpakkingsmateriaal (bijv. folie, piepschuim) kan gevaarlijk zijn voor kinderen. + Er bestaat verstikkingsgevaar! Houd alle verpakking uit de buurt van kinderen. Verwijder de kartonnen doos en de piepschuimverpakking. Tilde machine op en verwijder de verpakking onderaan. Verwijder de tape waarmee het netsnoer en de afvoerslang zijn vastgemaakt.

4. Haal de toevoerslang uit de trommel.

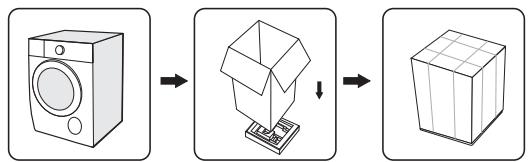

Het proces van het inpakken van de machine is precies het tegenovergestelde van het hierboven beschreven uitpakken. De transportbouten verwijderen Waarschuwing! + Verwijder de transportbouten aan de achterkant alvorens het product te gebruiken.

1. Draai de 4 transportbouten los met een steeksleutel.

2. Verwijder de bouten samen met de rubberen delen en bewaar ze voor toekomstig gebruik.

3. Sluit de gaten met de afdekkappen.

De wasmachine waterpas zetten Waarschuwing! + De borgmoeren op alle vier de voeten moeten stevig tegen de behuizing worden vastgeschroefd.

Gebruik van het toestel Draai de borgmoer los. Draai de voet totdat deze de vloer bereikt.

3. Stel de voeten af en draai de moeren met een steeksleutel vast. Zorg ervoor dat de machine

waterpas staat met behulp van een waterpas.

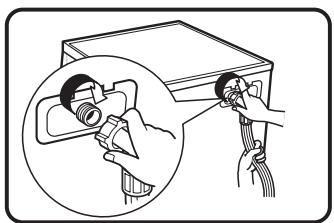

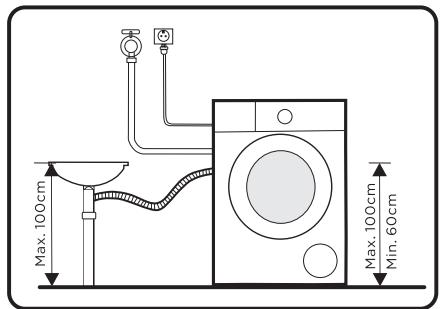

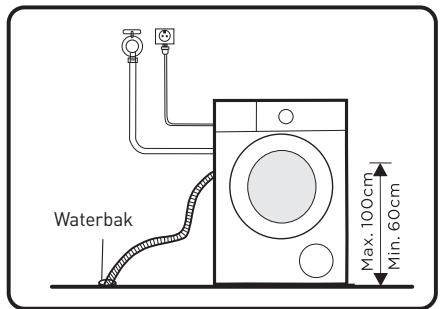

De watertoevoerslang aansluiten Waarschuwing! Volg de instructies in dit hoofdstuk om lekkage of waterschade te voorkomen. + Zorg dat de watertoevoerslang niet wordt geknikt, geplet of aangepast Sluit de watertoevoerslang aan op de waterinlaatklep en een waterkraan met koud water, zoals aangegeven. Opmerking: + Sluit handmatig aan en gebruik geen gereedschap. Controleer of de verbindingen stevig zijn vastgemaakt. Afvoerslang Waarschuwing! + De afvoerslang niet knikken of verlengen. + Plaats de afvoerslang op de juiste manier om schade door waterlekkage te vermijden. + Hetis niet toegestaan om de gesp van de afvoerpijp te verwijderen Er zijn twee manieren om het uiteinde van de afvoerslang te plaatsen: [To [To] Waterbak Max. 1000 Min. 60cm Max. 100em | Max, 100em Min. 60em

2. Sluit de slang aan op de afvoerpijp van de bak.

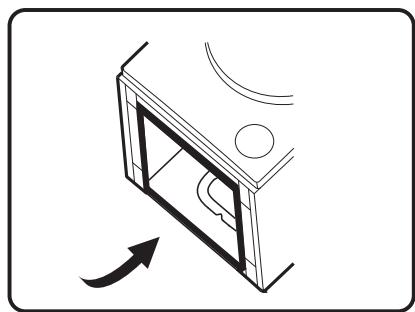

Gebruik van het toestel Akoestische spons Opmerking: [@) + Zorgervoor dat u de akoestische sponzen aanbrengt, deze verlagen het geluid van de machine tijdens de werking aanzienlijk om u een rustigere en stillere leefomgeving te bieden.

1. Leg de machine op de vloer en breng een zacht material, zoals schuim of doeken, tussen

de machine en de vloer aan als bescherming.

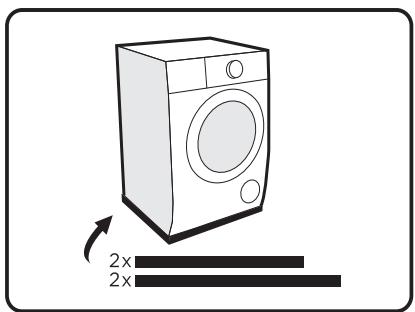

2. Plak de 2x langere sponzen op de langere onderste randen van de machine en de 2x

kortere sponzen op de kortere onderste randen. Werking Snelle start Voorzichtig! + Controleer voor het wassen of de wasmachine juist geïnstalleerd is. + Uw apparaat werd grondig gecontroleerd voordat deze de fabriek heeft verlaten. Om eventueel achtergebleven water te verwijderen en mogelijke geuren te neutraliseren, is het raadzaam om uw apparaat voor het eerste gebruik schoon te maken. Daarom wordt het aanbevolen om de binnentrommel te reinigen met de ‘Trommel reinigen' of een ander programma met de optionele temperatuur van 90 °C. Pas op dat je geen wasgoed en wasmiddel in de machine doet.

Gebruik van het toestel Kalibratie! FAN Het wordt aanbevolen om de machine te kalibreren zodat de beste prestaties worden verkregen. Het apparaat kan de hoeveelheid toegevoegde wasgoed detecteren. Deze functie optimaliseert de productprestaties door het energie- en waterverbruik te minimaliseren, zodat u geld en tijd bespaart. Om deze reden wordt het aanbevolen om het apparaat te kalibreren voor een optimaal gebruik Haal alle accessoires uit de trommel en sluit de deur; Steek de stekker in het stopcontact; Schakel de wasmachine in en druk binnen 10 seconden lang op de knop “Geen centrifuge”, waarna de Llampjes "Kinderslot”, "Geen centrifuge" en “Pauze/ start” branden. Druk op “Pauze/start" om te kalibreren en de trommel zal een minuut draaien. Als de machine juist gekalibreerd is, brandt het “Voorwas" lampje, zo niet, brandt het “Extra spoelen” lampje. + Voor het wassen aardingsklem D| + = 9 Steek de stekker in het stopcontact Draai de kraan open Vullen Deur sluiten Voeg wasmiddel toe HER = Opmerking: + Doe wasmiddel in vak | wanneer de voorwasfunctie wordt geselecteerd. + Zorger bij het sluiten van de deur voor dat uw kleding niet vast komt te zitten tussen de afdichtring en de deur van de machine om waterlekkage door het trekken en beschadiging van de afdichtring tidens gebruik te voorkomen.

Gebruik van het toestel

1. Selecteer het programma

2. Selecteer de functie selecteren of behoud de standaardinstellingen

3. Druk op Start/Pauze om het programma te starten

Opmerking: Als standaard is geselecteerd, kan stap 2 worden overgeslagen

2. De lingrafiek van de functieknoppen is alleen ter referentie, raadpleeg het

echte product als standaard + __Nahetwassen Zoemer. Voor elke wasbeurt + De omgevingstemperatuur van de machine moet tussen 5°C en 40°C zijn. Bij een gebruik onder 0°C kunnen de inlaatklep en het afvoersysteem beschadigd raken. Als de machine onder vorstomstandigheden wordt geïnstalleerd, moet deze eerst worden overgebracht naar een normale omgevingstemperatuur om ervoor te zorgen dat de watertoevoerslang en afvoerslang voor gebruik kunnen ontdooien. + Controleer voor het wassen de waslabels en de gebruiksinstructies van uw wasmiddel. Gebruik niet- of beperkt schuimend wasmiddel dat geschikt is voor de wasmachine.

Gebruik van het toestel

Alle items uit de zakken halen Het wasgoed op kleur en textielsoort sorteren Lange textielstroken en riemen vastmaken, en ritsen en knopen sluiten Kleine items in een waszak stoppen FON— Waarschuwing! + Hetis verboden om kleding te wassen die in contact is gekomen met vluchtige of ontvlambare stoffen zoals schoonmaakmiddelen, droogkuisproducten, viekkenverwijderaars, aceton, benzine, kerosine, schoonheidsolie, massageolie, dierlijke olie, machineolie, droogkuisolie, vluchtige middelen, alcohol, terpentijn, was, wasverwijderaar, bananenwater, desinfecteertabletten, hars, etc. Het wassen van losse kledingstukken kan eenvoudig een grote excentriciteit creëren. Daarom wordt het aangeraden om nog een of twee extra stukken wasgoed aan de was toe te voegen zodat het centrifugeren soepel verloopt. Was of centrifugeer geen waterdichte zittingen, matten of kleding. Wasmiddellade Il Voorwas il Hoofdwas & Wasverzachter Il & Vrigaveknop om de lade & uit te trekken I Voorzichtig! + Doe alleen wasmiddel in vak | nadat de voorwasfunctie is geselecteerd. + Doe geen waspods in de wasmiddellade.

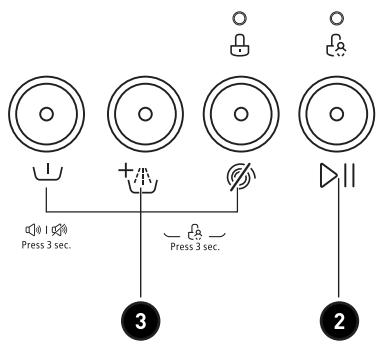

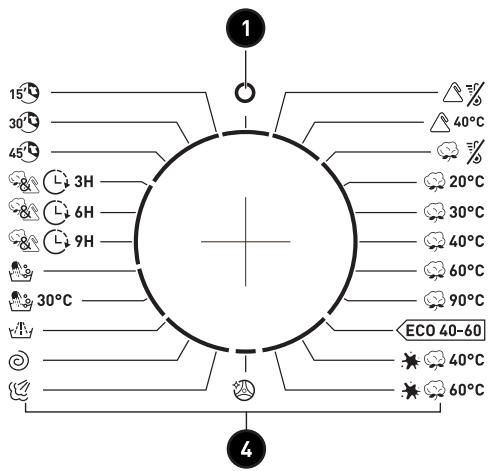

Gebruik van het toestel Bedieningspaneel CE] La OÔ vr Zet het apparaat aan en uit. C2] Start/Pauze Je programma starten of pauzeren. © te Hiermee kunt u extra funcies selecteren, die branden bij selectie. L:] Programma's Beschikbaar naargelang het soort wasgoed. Programma I IL/0 @ B% Synthetisch o e o A Synthetisch 40°C Q © Q @% Koudwassen e © <a 20c Koud wassen op 20°C © Q Gs0°c Katoen 30°C © e Q G4oc Katoen 40°C © e © 60e Katoen 60°C © e © Gasoc Katoen 90°C Q © Q ECO 40-60 e © #G4°c Katoen Intensief 40°C © Q

Gebruik van het toestel #G60°c Katoen Intensief 60°C © Trommelreinigen E Stoomwassen (e) [e} © Alleen centrifuge wy Spoelen+Centrifuge Ag 30°c elicaat 30°C #5 Delicaat SG Eindigt over 9u C4 Eindigt over éu G3# Eindigt over 3u 49 Snel wassen 45° [e) EL] Snel wassen 30° Le) Snel wassen 15° o]0|o|o|o|olololo © Betekent moet@ Betekent optioneel Aanbeveling voor soort wasmiddel Soort wasgoed en Aanbevolen wasmiddel ô textiel Witte was van kookvast katoen of linnen Heavy-duty wasmiddel met bleekmiddel en optisch witmiddel Wascycli Katoen, ECO 40-60 Wastemp. °C 30/40/60/90 Kleurwasmiddel zonder bleekmiddel en optisch witmiddel Gekleurd wasgoed van katoen of linnen Katoen, ECO 40-60, Koud wassen Koud/20/30/40/60/90 Gekleurd wasgoed van onderhoudsvriendelijke vezels of synthetisch material Kleur- of mild wasmiddel zonder optisch witmiddel Koud wassen, synthetisch Koud/20/40 Delicaat stoffen, zijde, Mild wasmiddel : viscose Synthetisch Koud/40

Gebruik van het toestel Opmerking: + Samengeklonterd of stroperig wasmiddel of additief kan in een beetje water worden verdund voordat het in de wasmiddellade wordt gegoten, om te voorkomen dat de inlaat verstopt raakt en er water overloopt. Kies het geschikte soort wasmiddel voor maximale wasprestaties en minimaal water- en energieverbruik. Voor het beste reinigingsresultaat is een juiste dosering van het wasmiddel belangrijk. Gebruik minder wasmiddel wanneer de trommel niet helemaal gevuld is. Pas de hoeveelheid wasmiddel altijd aan naargelang de waterhardheid. Als uw leidingwater zacht is, gebruik dan minder wasmiddel. Doseer afhankelijk van hoe vuil uw wasgoed is, voor mind Le kleding hebt u minder wasmiddel nodig. Sterk geconcentreerd [compact] wasmiddel vereist een bijzonder nauwkeurige dosering. De volgende symptomen zijn een teken van een te grote dosis wasmiddel: = zware schuimvorming = slecht was- en spoelresultaat De volgende symptomen zijn een teken van een te lage dosis wasmiddel. - wasgoed wordt grijs — kalkaanslag op de trommel, het verwarmingselement en/of het wasgoed Programma's Programma's zijn beschikbaar naargelang het soort wasgoed. Programma's Wassen van synthetische artikelen, zoals overhemden, AY jassen, gemengde stoffen. Tijdens het wassen van breiwerk Synthetisch moet de hoeveelheid wasmiddel worden verminderd vanwege de Losse draadconstructie en het gemakkelijk vormen van bellen. G% Koudwassen Koud water om kleren te wassen. G40c Katoen Slijtvast textiel, hittebestendig textiel van katoen of linnen. Geschikt voor normaal vervuild katoenen wasgoed dat ‘su ECO 40 6€ wasbaar is op 40°C of 60°C, samen in dezelfde cyclus. H Que Here Katoen Intensief Om het waseffect te vergroten, wordt de wastijd verlengd.

Gebruik van het toestel Het past een sterilisatie op een hoge temperatuur van 90 °C toe om de kleding op een milieuvriendelijkere manier te wassen. Wanneer dit programma wordt uitgevoerd, æ Trommel kunnen er geen kledingstukken of ander wasgoed reinigen worden toegevoegd. Wanneer de juiste hoeveelheid chloorbleekmiddel wordt toegevoegd, zal de trommel beter gereinigd worden. De klant kan dit programma regelmatig gebruiken wanneer nodig. De stoom kan diep in de vezel doordringen, waardoor @ Stoomuassen — P2cterién en ziektekiemen effectief worden verwijderd, geurties worden voorkomen en uw gezondheid wordt beschermd. Alleen . © . Centrifugeert en laat het water weglopen. centrifuge . Spoelenen Spoelt en centrifugeert het wasgoed en laat het water “7 centrifugeren weglopen. Be Dico Voor delicaat, wasbaar textiel, bijv. gemaakt van zijde, E ercea satijn, synthetische vezels of gemengde stoffen. a CO #4 ECS De functie kan worden ingesteld met dit programma, de OH Eindigt in Le. A u ON prog RG totale tijd inclusief wastijd en vertragingstijd is 3u, éu of 9u. 5 : ; .. . PS Snel wassen Het is geschikt voor het snel wassen van weinig en niet erg & vuile kleding. De wastijd is 15', 30' of 45°. Opmerking: + Raadpleeg uw product om de programma's te selecteren. Programma Lading (kg) Weergavetijd 5,0 AY Synthetisch 25 3:18 &uwe Synthetisch 40°C 2,5 3:18 CFA Koud wassen 5,0 1:00 20% Koud wassen op 20°C 5,0 1:01 Gswc Katoen 30°C 5,0 3:39 °c Katoen 40°C 5,0 3:39 sc Katoen 60°C 5,0 3:44

Gebruik van het toestel nc Katoen 90°C 5,0 3:49 ECO 40-60 5,0 3:08 #Œurc Katoen Intensief 40°C 5,0 4:22 #Gsvc Katoen Intensief 60°C 5,0 4:29 © Trommelreinigen - 1:18 (a Stoomwassen 2,5 1:48 ® Alleen centrifuge 5,0 0:12 Spoelen+Centrifuge 5,0 0:20 fac Delicaat 30°C 2,0 0:50 # Delicaat 2,0 0:48 SGH Eindigt over 9u 5,0 1:20 G4w# Eindigt over éu 5,0 1:20 G@M Eindigt over 3u 5,0 1:20 #3 Snelwassen 45° 2,0 0:45 # Snelwassen 30° 2,0 0:30 #5 Snelwassen 15° 2,0 0:15 Opmerking: + De parameters in deze tabel zijn alleen bedoeld als referentie voor de gebruiker. De werkelijke parameters kunnen verschillen met de parameters die in de bovenstaande tabel zijn vermeld.

Gebruik van het toestel WF 510 C W566C Cyclus Nominale capaciteit in kg Temperatuur instellen Cyclusduur in u:min Energieverbruik in kWh/cyclus Waterverbruik in L/cyclus Hoogste was- temperatuur °C! Restvocht in %/ Centrifugesnelheidt? : 9 Synthetisch 2,5 Koud 3:18 0,327 50 Koud 70%/800 Gaec Koud wassen op 2,5 20 1:01 0201 34 20 70%/800 20°C as 5,0 6 344 1175 51 60 70%/800 Katoen 60°C ' ‘ ‘ © 5,0 - 3:08 0695 48,0 40 62,9%/1000 ECO 40 60û 2,5 - 230 0338 360 31 62,9%/1000 1,5 = 230 0360 310 30 62,9%/1000 FES Katoen Intensief 5,0 40 422 09% 51 40 70%/800 40°C Lo) ‘ 2,0 Koud 0:15 0,035 31 Koud 75%/800 Snel wassen 15 + De bovenstaande gegevens dienen alleen ter referentie en de gegevens kunnen wijzigen als gevolg van verschillende werkelijke gebruiksomstandigheden. + De vermelde waarden voor andere programma's dan het programma ECO 40-60 zijn louter indicatief. + Koud wassen 20 °C kan licht vervuild katoenen wasgoed schoonmaken bij een nominale temperatuur van 20 °C, wat voldoet aan de verordening (EU) 2019/2023. + Voldoet aan EN 60456: 2016+A11: 2020 Met (EU) 2019/2014, (EU) 2019/2023, (EU) 2021/340, (EU) 2021/341. De energie-efficiéntieklasse van de EU is: C Energie-testprogramma: ECO 40-60. Andere als het standard programma. Have lading voor machine van 5,0 kg: 2,5 kg. Kwartlading voor machine van 5,0 kg: 1,5 kg. fl De hoogste temperatuur bereikt door het wasgoed in de wascyclus gedurende minimaal 5 minuten.

Gebruik van het toestel "1 Restvocht na de wasbeurt in procentuele watergehalte en centrifugesnelheid waarbij dit werd bereikt. El Het programma ECO 40-60 is in staat om normaal vervuild katoenen wasgoed dat wasbaar is verklaard op 40°C of 60°C, samen in dezelfde cyclus te wassen. Dit programma wordt gebruikt om de naleving van de verordening (EU) 2019/2023 te becordelen. De meest efficiënte programma's in termen van energieverbruik zijn over het algemeen de programma's die goed presteren bij lagere temperaturen en een langere duur. Door de huishoudelijke wasmachine te vullen tot de capaciteit die is aangegeven voor de respectievelijke programma's, bespaart u op energie en water. Het lawaai en het resterend vochtgehalte worden beïnvloed door de centrifugesnelheid: hoe hoger de centrifugesnelheid in de centrifugefase, hoe meer lawaai en hoe lager het resterend vochtgehalte. Voorzichtig! + _Alser een stroomonderbrekingis terwijl de machine in werkingis, dan wordt geselecteerde programma in een special geheugen opgeslagen. De machine gaat door met het programma zodra de stroomvoorziening is hersteld. Optie Standaard Standaard Cyclus temp. centrifugesnelheid Extra functies (°c) {tpm] . Voorwas, Extra spoelen y , . A% Synthetisch Koud 1000 Geen centrifuge Aure _ Synthetisch 40°C 40 1000 Voorwas, Extra spoelen, Geen centrifuge 3% kKoudwassen Koud 1000 Extra spoelen, geen centrifuge Koud wassen op Extra spoelen, geen 2e 2pec 20 1000 centrifuge Gare Katoen 20°C 30 1000 Voorwas, Extra spoelen, Geen centrifuge Que Katoen 40°C 40 1000 Voorwas, Extra spoelen, Geen centrifuge uvre Katoen 60°C 60 1000 Voorwas, Extra spoelen, Geen centrifuge Aure Katoen 90°C 90 1000 Voorwas, Extra spoelen, Geen centrifuge

Gebruik van het toestel ECO 40-60 = 1000 Que aoen Intensief 40 1000 Geen centrifuge mure Kaloen Intensief 60 1000 Geen centrifuge © Trommelreinigen 90 = & Stoomwassen 40 1000 Voorwas, Extra spoelen, Geen centrifuge © Allen centrifuge = 1000 Geen centrifuge Spoelen+Centrifuge -- 1000 DT geen fssore Delicaat 30°C 30 800 Extra spoelen, geen centrifuge #& Delicaat Koud 800 Extra spoelen, geen centrifuge ROM _ Even EN 40 1 000 Geen centrifuge ROM #5 Snelwassen 45° 20 800 Voorwas, Extra spoelen, Geen centrifuge #5 Snelwassen 30 20 800 Geen centrifuge 1 Snelwassen 15 Koud 800 Geen centrifuge Opmerking: + Voor de maximale centrifugesnelheid, programmatijd en andere details van het ECO 40-60-programma verwijzen wij u naar de inhoud op de Productfiche- pagina. De tabel toont u welke cyclus welke instelmogelijkheden biedt y Voorwas De voorwasfunctie kan een extra wasbeurt krijgen voor de hoofdwas, het is geschikt voor het wassen van het stof dat naar het oppervlak van de kleding komt: u moet wasmiddel in de het bakje (I) doen wanneer u deze functie selecteert. Extra spoelen Het wasgoed wordt na het selecteren van deze functie extra gespoeld. (2) Geen centrifuge Er wordt niet gecentrifugeerd als u deze functie kiest.

Gebruik van het toestel l'O) LA) De zoemer dempen

Kies het programma Druk gedurende 3 sec. op de knop [Voorwassen]. De zoemer is gedempt. Om de zoemerfunctie opnieuw te activeren, druk weer 3 seconden op de knop. De instelling blijft behouden tot de volgende terugzetting. Voorzichtig! + Na het dempen van de zoemerfunctie zijn de geluiden niet langer actief. LE Kinderslot ” Om verkeerde bediening door kinderen te voorkomen. +, (2) Kies het > DII Druk 3 sec. op [Extra programma spoelen] en [Geen centrifuge] tot u de zoemer hoort. Voorzichtig! + Alleen als u de twee knoppen ingedrukt houdt, kunt u het ‘Kinderslot' opheffen. Zelfs als u het apparaat uitschakelt, uitzet en het programma beëindigt, vergrendelt het Kinderslot' alle knoppen behalve de Aan/uit-knop en de knop ‘Kinderslot’. Hef het ‘Kinderslot' op voordat u het programma selecteert en het wassen start Opmerking: Gebruiksteller

1. Haal de stekker 10 seconden uit het stopcontact en steek deze vervolgens

weer in het stopcontact

2. Zethet apparaat aan en druk binnen 10 seconden tegelijkertijd en ongeveer

5 seconden onafgebroken op ‘Voorwassen’ en ‘Geen centrifuge op het bedieningspaneel totdat de zoemer piept. Het aantal keer dat het lampje knippert, vertegenwoordigt een Arabisch cijfer, bijvoorbeeld als de gebruiksteller 3 456 is, knippert ‘Voorspoelen' 3 keer: ‘Extra spoelen' knippert 4 keer; 'Geen centrifuge’ knippert 5 keer; ‘Pauze/ start’ knippert 6 keer. Herhaal stap 1 opnieuw en de normale werking wordt hervat.

Reiniging en onderhoud Reiniging en onderhoud Waarschuwing! + Haal altijd de stekker uit het stopcontact en draai de waterkraan dicht voordat u het apparaat reinigt en onderhoudt. + Steek tijdens het reinigen van het product uw handen, voeten of armen niet in de onderkant van de behuizing van het apparaat om krassen te voorkomen. De buitenkant schoonmaken Een juist onderhoud van de wasmachine kan de levensduur verlengen. De buitenkant kan indien nodig worden gereinigd met een verdund, niet-schurend en neutraal reinigingsmiddel. Als er water overloopt, gebruik dan een doek om het onmiddellijk weg te vegen. Gebruik nooit scherpe voorwerpen om het apparaat schoon te maken. Voorzichtig! + Gebruik nooit een schurend of bijtend middel, mierenzuur, een verdund oplosmiddel of soortgelijk middel, zoals alcohol of een chemisch product. De trommel schoonmaken Roestvlekken die door metalen voorwerpen in de trommel zijn achtergebleven, moeten onmiddellijk worden verwijderd met een chloorvrij reinigingsmiddel. Gebruik nooit staalwol om de trommel schoon te makenl

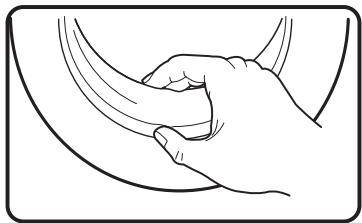

Reiniging en onderhoud Opmerking: + Houdtijdens het reinigen van de trommel het wasgoed uit de buurt van de machine. De deurafdichting en het glas schoonmaken Veeg het glas en de afdichting na elke wasbeurt schoon om pluis en vlekken te verwijderen. Als er zich pluis ophoopt, kan dit tot lekkage leiden. Verwijder na elke wasbeurt achterblijvende munten, knopen en andere voorwerpen uit de afdichting. Reinig de deurafdichting en het glas elke maand om een normale werking van het apparaat te garanderen. De inlaatfilter schoonmaken Opmerking: + Een afnemende waterstroom is een teken dat de filter schoongemaakt moet worden. O) ©) ©) 1.Draai de kraan dicht en verwijder de watertoevoerslang. 2.Maak de filter schoon met een borstel. 3.Draai de watertoevoerslang los aan de achterkant van de machine. Trek de filter eruit met een platte bektang.

Reiniging en onderhoud 4.Gebruik een borstel om de filter schoon te maken. 5.Plaats de filter terug op de waterinlaat en maak de watertoevoerslang weer vast. 6.Reinig de inlaatfilter elke 3 maanden om een normale werking van het apparaat te garanderen. De wasmiddellade schoonmaken 1.Duw de ontgrendeling [8] op het wasverzachterklepje omlaag en trek de wasmiddellade uit de uitsparing. Reinig de binnenkant van de uitsparing met een borstel. 2.Til het wasverzachterklepje van de wasmiddellade op en was beide onderdelen in water. 3.Plaats het wasverzachterklepje terug en duw de lade terug in de uitsparing.

1.Druk op de ontgrendeling en verwijder de wasmiddellade. 2.Reinig de wasmiddellade en het wasverzachterklepje onder water. 3.Reinig de uitsparing met een zachte borstel. 4.Plaats de wasmiddellade terug. Opmerking: + Gebruik geen schurend of bijtend middel om de plastic onderdelen schoon te maken. + Reinig de wasmiddellade elke 3 maanden om een normale werking van het apparaat te garanderen

Reiniging en onderhoud De filter van de afvoerpomp schoonmaken Waarschuwing! + Zorg ervoor dat de machine de wascyclus heeft beëindigd en leeg is. Schakel de machine uit en haal de stekker uit het stopcontact voordat u de filter van de afvoerpomp reinigt. + Wees voorzichtig met heet water. Wacht totdat het water is afgekoeld. Gevaar voor brandwonden! + Maak de filter regelmatig om de 3 maanden schoon om een normale werking van het apparaat te garanderen. r ù r n Filterkap L ) L ) r ù r n L ) KL )

1.0pen de onderste afdekkap. 2.0pen de filter door deze tegen de klok in te draaien. 3.Verwijder vreemde stoffen. 4.Sluit de onderste afdekkap.

Reiniging en onderhoud Voorzichtig! + Als het apparaat in gebruik is en afhankelijk van het gekozen programma kan er heet water in de pomp zitten. Verwijder nooit het pompdeksel tijdens een Wasprogramma. Wacht altijd totdat het apparaat klaar is met het programma en leeg is. Zorg er bij het terugplaatsen van het deksel voor dat het stevig vastzit. Probleemoplossing Wanneer er een probleem is met het apparaat, controleer of u het zelf kunt oplossen aan de hand van de onderstaande tabel. Beschrijving Mogelijke oorzaak Oplossing Apparaat start niet + Deuris niet goed dicht. + Sluit de deur goed en start + Kleding zit vast. opnieuw op. Controleer het wasgoed. Deur kan niet + De + Trek de stekker uit het stopcontact worden geopend veiligheidsbescherming en start opnieuw. is geactiveerd. Waterlekkage + Verbindingen zijnniet + Controleer de watertoevoerleiding stevig vastgemaakt. en maak deze vast. + Controleer en reinig de afvoerslang. Wasmiddelresten Wasmiddel is vochtig Reinig en veeg de wasmiddellade in de en/of klonterig. droog. wasmiddellade. Controlelampje of Printplaat of Schakel de stroom uit en display werkt niet kabelboom heeft controleer of de stekker goed is verbindingsproblemen. aangesloten. Abnormaal geluid + Zitten de + Controleer of de bevestigingsbouten bevestigingsbouten zijn nog steeds op hun verwijderd. plaats. + Zorg ervoor dat het apparaat op + De vloer is niet stevig een stevige en vlakke vloer staat. of vlak.

C Reiniging en onderhoud Beschrijving Mogelijke oorzaak Oplossing Foutcodes CRE Ê 8 à à u + Deuris niet goed dicht. + Start opnieuw op nadat de deuris ceèece gesloten. FT TT + Controleer of er geen kleding vastzit. + Waterinjectieprobleem + Controleer of de waterdruk te laag 5 tijdens het wassen. is. EE SE + Maak de waterleiding recht. Es + Controleer of de inlaatklepfilter geblokkeerd is. 5 3 + Het afvoeren vanhet + Controleer de afvoerslang op Sssess : ESSÈSS water duurt erg lang. mogelike verstopping. 3 + Er loopt water over. + Schakel de wasmachine opnieuw SSSSE in. + Overige + Probeer het eerst opnieuw, bel de servicelijn als er nog steeds problemen zijn. Transport BELANGRIJKE STAPPEN B1J HET VERPLAATSEN VAN HET APPARAAT + Haal de stekker uit het stopcontact en draai de watertoevoerkraan dicht. + Controleer of de deur en de wasmiddellade goed gesloten zijn. + Verwijder de watertoevoerleiding en de afvoerslang van de installaties in uw woning. + Laat het water volledig uit het apparaat lopen (zie ‘De filter van de afvoerpomp schoonmaken') + Belangrijk: Breng de 4 transportbouten opnieuw aan in de achterkant van het apparaat. + Ditapparaatis zwaar. Wees voorzichtig tijdens het transport. Houd nooit een uitstekend deel van de machine vast tijdens het optillen. De deur van de machine kan niet als handgreep worden gebruikt.

Productfiche Productfiche Naam of handelsmerkvan de Leverancier""(: Adres van leverancier("<; Typeaanduiding®}: WF 510 C W566C Algemene productparameters: Parameter Waarde Parameter Waarde ï Hoogte 85 ï v © — Reel vermogen 5,0 Afmetingen in emml! | Breedte 60 Diepte 40 Energie-efficiëntie- 80 Energie- cu index (EI) d efficiéntieklassel Wasefficiéntie-index®) 1,031 Spoelefficiéntie 50 (g/kg) Waterverbruik in Energieverbruik Liter per cyclus, in kWh per cyclus, gebaseerd op het eco gebaseerd op het eco 40-60-programma. 40-60-programma. Het werkelijk Het werkelijk 0,519 waterverbruik 41 energieverbruik hangt af van hoe hangt af van hoe het apparaat wordt het apparaat wordt gebruikt en van de gebruikt. hardheid van het water. Maximale Nominale | 49 temperatuur binnenin | C2Paciteit Gewogen resterend 829 het behandelde textiel | Half 31 vochtgehaltelt! (%) ‘ Re Kwart_| 30 Nominale | 00 Centrifugesnelheide | Capaciteit Centrifuge- cu (tpm) Half 1000 | efficiéntieklasset! Kwart | 1000 Nominale |; og Programmaduur ® | capaciteit |" ï stand u:min] Hat 2:30 ype vrijstaan Kwart | 2:30

Productfiche Geluidsemissie via de Lucht in de centrifugefasel (dBIA] re 1 pW] Geluidsemissie via 76 de Lucht-klasse Bi {centrifugefase) Uit-modus [W) lindien Standby-bymodus [W] van toepassing) 0,50 (indien van NVT pass toepassing) Uitgestelde start Netwerkgebonden {W] (indien van 4,00 stand-by [W) (indien NVT toepassing] van toepassing) Minimale duur van de door de leverancier geboden garantie®(: Dit product is ontworpen om zilverionen n M NEE tijdens de wascyclus vrij te geven Aanvullende informatie: Weblink naar de website van de Leverancier, waar de informatie in punt 9 van Bijlage I bij Verordening (EU) 2019/2023 van de Commissie l te vinden is: 3! dit item wordt niet relevant geacht voor de toepassing van artikel 2(6] van Verordening (EU) 2017/1369, #! voor het eco 40-60-programma. 1 wijzigingen in deze items worden niet als relevant beschouwd voor de toepassing van artikel 4, lid 4, van Verordening (EU) 2017/1369. W als de productendatabank automatisch de definitieve inhoud van deze cel genereert, zal de leverancier deze gegevens niet invoeren.

1) Het werkelijk energieverbruik is afhankelijk van hoe het apparaat wordt gebruikt.

2] Het werkelik waterverbruik is afhankelijk van hoe het apparaat wordt gebruikt en van de hardheid van het water. 3] Levering van de reserveonderdelen binnen 15 werkdagen na ontvangst van de bestelling. Productinformatieblad betreffende (EU) 2019/2014 Het productinformatieblad van uw apparaat is online te vinden. Ga naar https://eprel.ec.europe.eu en voer de typeaanduiding voor uw apparaat in om het gegevensblad te downloaden. De typeaanduiding van uw apparaat vindt u in het gedeelte Technische specificaties.
