10m avec 300x LED Connecté - Ruban LED EDENWOOD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ruban LED connecté
Marque	EDENWOOD
Longueur	10 mètres (2 rouleaux de 5 mètres)
Nombre de LED	300 LED SMD 5050 (30 LED/m)
Angle du faisceau	120°
Alimentation	12 V = 2,0 A (24,0 W max)
Indice de protection	IP44 (ruban), IP20 (adaptateur)
Connectivité	WiFi 2,4 GHz et Bluetooth
Contrôle	Appli Tuya (iOS/Android), télécommande IR, assistant vocal (Google Home / Alexa)
Durée de vie des LED	20 000 heures
Température de fonctionnement	-25 °C ~ 40 °C
Température de stockage	-40 °C ~ 80 °C
Humidité ambiante	65 % ~ 75 %
Adhésif	Qualité 3M, pour surface lisse, propre et dégraissée
Coupé possible	Oui, tous les 3 LED (repère ciseaux)
Mode musique	Oui, synchronisation LED au rythme
Minuterie / compte à rebours	Oui, via appli
Partage d’appareil	Oui, via appli Tuya
Garantie	2 ans
Contenu de l’emballage	Ruban LED, boîtier de commande WiFi, adaptateur secteur, télécommande, manuel
Classe de protection	III
Usage	Intérieur uniquement

FOIRE AUX QUESTIONS - 10m avec 300x LED Connecté EDENWOOD

Puis-je couper le ruban LED si la longueur est trop grande ?

Oui, vous pouvez couper le ruban aux endroits marqués par un symbole de ciseaux (tous les 3 LED). Ne coupez jamais ailleurs, sinon le ruban deviendra inutilisable et la garantie sera annulée.

Comment connecter le ruban LED à l’application Tuya ?

Téléchargez l'appli Tuya, créez un compte, puis assurez-vous que le ruban clignote rapidement (mode EZ) ou lentement (mode AP). Suivez les instructions dans l'appli pour le coupler à votre réseau WiFi 2,4 GHz.

Le ruban LED est-il compatible avec les assistants vocaux ?

Oui, après connexion à l'appli Tuya, vous pouvez l'associer à Google Home ou Amazon Alexa pour un contrôle vocal.

Quelle est la consommation électrique du ruban de 10 mètres ?

La consommation maximale est de 24 W (12 V, 2 A).

Le ruban LED est-il résistant à l’eau ?

Le ruban a un indice IP44 (protection contre les projections d'eau), mais il ne peut pas être immergé. L'adaptateur secteur est IP20 (non résistant à l'eau). Usage intérieur uniquement.

Comment installer le ruban LED sur un mur ?

Nettoyez soigneusement la surface (propre, lisse, dégraissée), retirez le film protecteur de l'adhésif 3M et collez le ruban en appuyant fermement.

Mon réseau WiFi est en 5 GHz, puis-je utiliser ce ruban ?

Non, le ruban LED nécessite un réseau WiFi 2,4 GHz. Si votre routeur émet sur les deux bandes, assurez-vous que votre smartphone est connecté en 2,4 GHz lors de l'appairage.

Que faire si le ruban LED ne s’allume pas après branchement ?

Vérifiez les connexions (polarité ruban/boîtier), que l'adaptateur est bien branché et que la télécommande a des piles. Essayez d'appuyer sur le bouton ON de la télécommande.

Puis-je utiliser plusieurs rubans LED ensemble ?

Ce modèle de 10 mètres est livré en deux rouleaux de 5 mètres connectés ensemble. Vous ne pouvez pas ajouter d'autres rubans car la puissance de l'adaptateur est limitée.

Comment nettoyer le ruban LED ?

Débranchez l'appareil. Utilisez un chiffon doux légèrement humide (pas mouillé) pour essuyer délicatement le ruban. Ne pas utiliser de produits abrasifs ou solvants.

MODE D'EMPLOI 10m avec 300x LED Connecté EDENWOOD

Adhesive LED light strip with RGB colors Ruban de lumière LED adhésisif avec couleurs RGB Zelfklevende LED-strip met RGB-kleuren Cinta luminosa LED adhesiva con colores RGB

977978 & 977980

INSTRUCTIONS FOR USE 02

CONSIGNES D'UTILISATION 12

Merci d'avoir choses ce produit EDENWOOD.

Choisis, testés et commandés par ELECTRO DEPOT, les produits de la marque EDENWOOD vous assurent une utilisation simple, une performance fiable et une qualité irréprochable.

Grçá à cet apparéil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Visitez notre site Internet: www.electrodepot.fr www.electrodepot.be

VOTRE AVIS COMPTE!

PARTAGEZ VOTRE EXPERIENCE SUR LES PRODUITS

Parce que votre satisfaction est notre priorité, nous vous proposons de donner votre avis sur ce produit. Il sera transmis et analysé par nos équipues afin d'améliorer continulement le produit.

Donnez votre avis sur http://www.electrodepot.fr/avis-client

ELECTRO DEPOT

Table des matieres

Aperçu de l'appareil

Spécifications techniques du ruban LED

B Utilisation de l'appareil

Procedure d'installation
Scheme de connexion
Fonctions de la télécommande
Connexion et configuration Wifi

Les notices sont aussi disponibles sur le site http://www.electrodepot.fr/sav/ notices/ http://www.electrodepot.be/fr/sav/ notices

A Aperçu de l'appareil

Merci pour votre achat. Nous espérons que ce produit vous apportera une entière satisfaction. Veuillez lire ce manuel avant la première utilisation afin d'utiliser correctement le produit et toutes ses fonctions. Veuillez conserver ce manuel dans un endroit sur pour toute référence future.

Contenu de l'emballage

Assurez-vous que les éléments suivants sont bien présents dans la boîte lors du déballage :

Ruban LED
Boitier de commande Wifi
Adaptateur secteur
- Telecommande
- Manuel d'utilisation

A propos de la résistance à l'eau IP44

Le ruban LED résiste aux projections d'eau conformément à la norme IP44. Il ne peut pas être immergé dans l'eau. L'adaptateur secteur est classé IP20, il ne peut pas tout être en contact avec l'eau ou d'autres liquides. Ce produit est destiné à un usage interieur uniquement.

Spécifications techniques du ruban LED

Ruban de 5 mètres :	150 LED SMD 5050 (30 LED par mètre)
Ruban de 10 (2*5) mètres :	300 LED SMD 5050 (30 LED par mètre)
Angle du faisceau :	120°
Entrée :	12,0 V = 1,5 A - Consommation : 18,0 W max. (modèle 5 mètres)
	12,0 V = 2,0 A - Consommation : 24,0 W max. (modèle 10 mètres)
Durée de vie des LED :	20 000 h
Sans variateur d'intensité
Humidité ambiente :	65 % - 75 %
Température de fonctionnement :	-25 °C ~ 40 °C
Température de rangement :	-40 °C ~ 80 °C
Adhésif de qualité 3M :	À appliquer sur une surface lisse, propre et non grasse
Revêtement de protection en résine :	Pour une utilisation sûre, une protection contre les éclaboussures et un nettoyage facile
Télécommande :	Pour sélectionner les couleurs, l'intensité et différents modes d'éclairage
Classe de protection :	Classe III

Utilisation en interieur uniquement

Mode de fonctionnement :	Bluetooth
Plage de fréquence de fonctionnement :	2 402 ~ 2 480 MHz
Puisance de sortie RF Tmaxale :	4,285 dBm (2,68 mW)
Mode de fonctionnement :	WIFI 2,4 GHz
Plage de fréquence de fonctionnement :	2 412 ~ 2 472 MHz
Puisance de sortie RF Tmaxale :	15,823 dBm (38,22 mW)

Par la presente, ELECTRO DEPOT déclare que le type d'équipment radio RUBAN DE LUMIÈRE LED est conforme à la directive 2014/53 /UE.

L'intégrité du texte de la déclaration de conformité UE est disponible à l'adresse internet suivante : http://www.electrodepot.fr

• La source lumineuse de ce luminaire n'est pas replacable ; lorsqu'elle atteint la fin de sa vie utile, le luminaire doit être replacé dans son intégralité.
  Pour réduire le risque d'étranglement, le câblage flexible connecté à ce luminaire doit être solidement fixé au mur s'il se trouve à portée de main.
• Ne branchez pas le ruban de lumière à la source d'alimentation lorsqu'il se trouve dans l'emballage.

Veuillez suivre les étapes ci-dessous pour installer correctement votre ruban LED.

1. Choisissez une surface propre et plane pour l'installation du ruban. Assurez-vous que la surface est parfaitement propre, elle doit être exemple de toute saleté, poussière ouGRAISSSE, sinon le ruban risque de se decoller après un certain temps.
2. Retirez la bande de papier de protection 3M et collez le ruban LED soigneusement sur la surface可以选择.

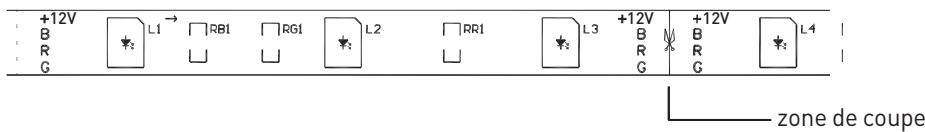

3. Si nécessaire, coupe la partie du ruban dont vous n'avez pas besoin. Attention, ne coupe le ruban qu'au niveau des sections marquées par un symbole de ciseaux sur le ruban. Ce symbole se trouve toutes les 3 LED. Ne coupe jamais le ruban à un autre endroit, sinon le ruban deviendra inutilisable et la garantie sera annulée. Le schéma ci-dessous indique l'emplacement correct pour couper le ruban.

1. Connectez avec précaution le ruban LED au boîtier de commande wifi en respectant la polarité, puis connectez le boîtier de commande wifi à l'adaptateur secteur.
2. Branchez l'adaptateur secteur à une source d'alimentation de votre maison (prise murale).
3. Appuyez sur le bouton ON (Marche) de la télécommande pour allumer le ruban LED.

B Utilisation de l'appareil

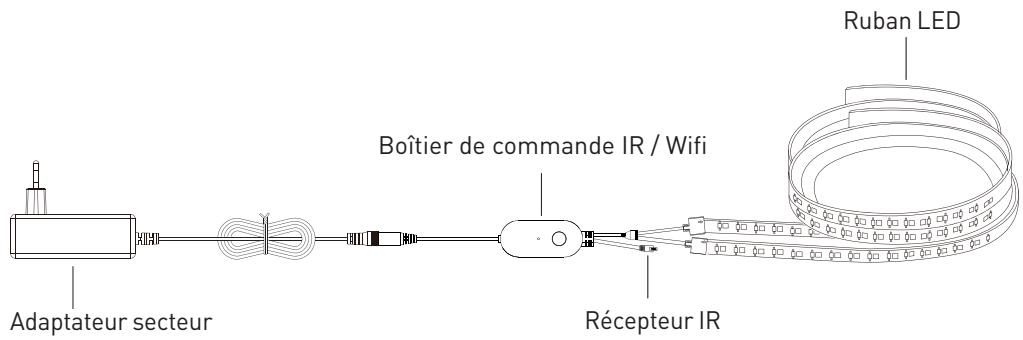

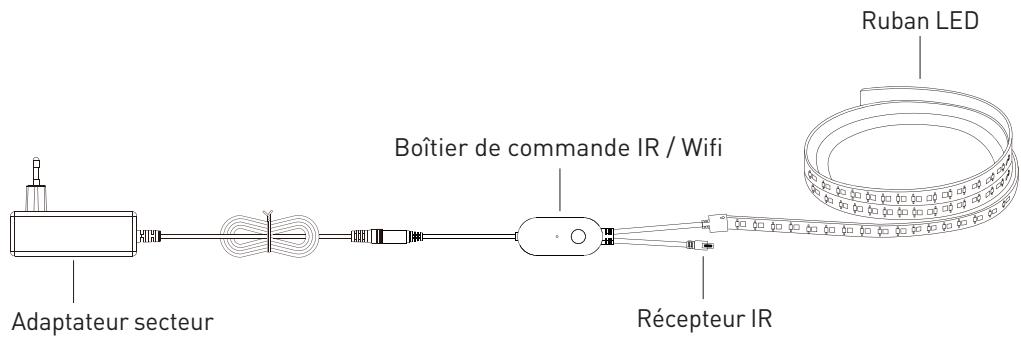

Scheme de connexion

Modèle 5 mètres

Modèle 10 metres

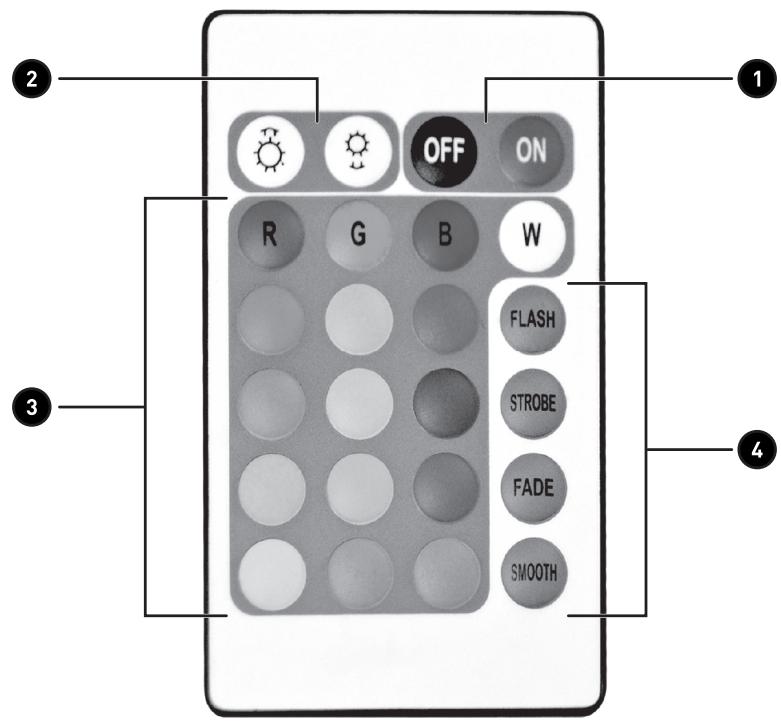

Fonctions de la télécommande

1. Appuyez sur ON (Marche) ou OFF (Arêt) pour allumer ou éteindre le ruban LED.
2. En mode de couleur fixe : Appuyez sur cette touche pour augmenter ou diminuer l'intensité lumineuse (10 niveaux).

En mode d'effets lumineux : Appuyez sur cette touche pour augmenter ou diminuer la vitesse de changement de couleur (15 niveaux).

1. Appuyez sur une de ces touches pour selectionner directement la couleur fixe souhaitation (W correspond à la couleur blanche).
2. Modes de show lumineux :

FLASH : couleurs clignotantes dans cet ordre : R>G>B>RG>RB>GB>RGB

STROBE: Couleurs clignotantes dans cette série : (RGB)

FADE (fondu) : fondu doux dans cette série : R>G>B>RG>RB>GB>RGB

SMOOTH : Fondu doux dans cette série : R>G>B

Connexion et configuration Wifi

Suivez les étapes expliquées ci-dessous pour utiliser votre ruban LED en mode Wifi. Dans ce mode, vous pouze contrôler le ruban depuis votre smartphone de n'importe quel endroit disposant d'une connexion Internet. Vous pouze également le contrôler par la voix si vous disposez d'un système vocal Google Home ou Alexa chez vous.

VEUILLEZ NOTER QUE VOTRE RÉSEAU WIFI DOMESTIQUE DOIT ÉTRE CONFIGURÉ EN 2.4G POUR FONCTIONNER CORRECTEMENT AVEC LE RUBAN LED. LES RÉSEaux WIFI 5G NE SONT PAS PRIS EN CHARGE.

Téléchargez et installez l'appli sur votre smartphone

1. Recherchez l'appli « Tuya » dans le Google PlayStore ou l'Apple App Store, ou scannez le code QR pour trouver l'appli.
2. Installlez l'appli sur votre smartphone et lancez-la.
3. Inscrivez-vous et connectez-vous.

Ajout du ruban LED dans l'appli Tuya

Assurez-vous que le ruban LED est connecté au boîtier de commande Wifi, mais ne connectez pas encore le boîtier de commande à l'adaptateur secteur. Suivez la procédure expliquée ci-dessous pour savoir quand vous doivent connecter.

• Appuyez sur l'icone + en haut à droite de l'écran de l'appli pour ajouter un nouvel apparéil.
• Sélectionnez « Éclairage » dans la colonne de gauche dans l'appli et recherchez « Ruban LED » sur la partie droite de l'écran de l'appli.
• Sélectionnez Ruban LED (BLE+Wifi).
• Le mode reseau par defaut est le mode EZ (voir l'icone en haut a droite de l'écran de l'appli). Ce mode est la solution la plus simple et la plus rapide pour connecter votre ruban LED. Dans certains cas rares, si le mode EZ ne fonctionne pas, vous pouvez passer en mode AP en cliquant sur l'icone du mode EZ et en selectionnant le mode AP. La procédure est expliquée dans la section suivante du manuel.

Connexion en mode EZ

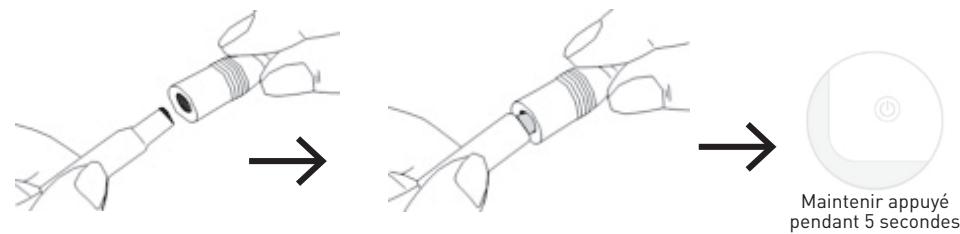

• Vous pouvez maintainant connecter le boîtier de commande Wifi à l'adaptateur secteur. La connexion en mode EZ sera confirmée lorsque le ruban LED clignotera rapidement (4 fois par seconde). Si le ruban LED ne clignote pas rapidement, maintenez le bouton d'alimentation du boîtier de commande appuyé pendant 5 secondes jusqu'à ce que les LED clignotent rapidement.

Maintenir appuyé pendant 5 secondes

• Lorsque les LED clignotent rapidement, appuyez sur « Suivant » pour acceder à l'écran suivant, puis Sélectionnéz le nom de votre réseau Wifi domestique dans la liste des réseaux disponibles. Il vous sera également demandé d'entrez libre voit de passer Wifi.
  L'appli va alors scanner les appareils, détecter le ruban LED et étabrir la connexion.
  Le ruban LED apparait sur la page d'accueil de l'appli lorsque la connexion est etablie.
• Vous pouvez maintainant le sélectionner sur la page d'accueil pour acceder aux écrans de contrôle du ruban LED.

Les commandes disponibles sont les suivantes : marche/arrêt, changement de couleurs, sélection des effets lumineux de couleurs différentes, sélection de la façon dont les LED changent au rythme de la musique, réglage d'une minuterie, réglage d'un compte à rebours, etc. Lorsque vous cliquez sur l'icone en haut à droite de l'écran de l'appli, vous pouze acceder à d'autres fonctions telles que le partage de l'appareil avec un autre utilisateur, la configuration de l'assistant vocal, etc.

Connexion en mode AP

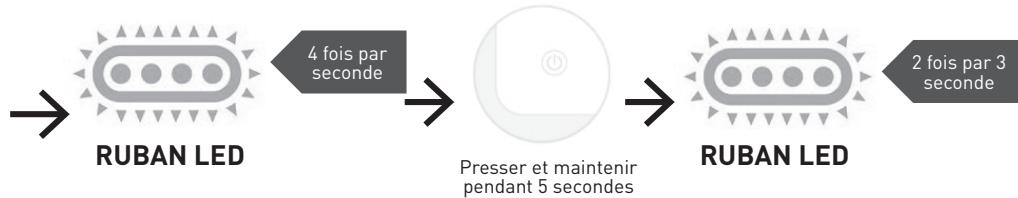

Si la connexion reseau en mode EZ expliquée dans la section précédente a échoué, vous pouvez alors essayer la configuration en mode AP. Il s'agit d'une autre façon d'appairer un apparéil, qui vous permet de l'isoler et l'appairer directement. Pour ce mode, les LED doivent clignoter lentement, environ 2 fois par 3 secondes. Pour acceder à ce mode, repêze les étapes expliquées dans la section précédente, et lorsque les LED clignotent rapidement, appuyez pendant environ 5 secondes sur le bouton d'alimentation du boîtier de commande jusqu'à ce que les LED clignotent lentement.

B Utilisation de l'appareil

• Lorsque les LED clignotent lentement, appuyez sur « Suivant » pour acceder à l'écran suivant et Sélectionné ensuite le nom du réseau Wifi « Tuya-XXXX » dans la liste des réseaux disponibles.
  L'appli va alors scanner l'appareil Wifi, détecter le ruban LED et établir la connexion.
  Le ruban LED apparait sur la page d'accueil de l'appli lorsque la connexion est etablie.
• Vous pouvez maintainant le sélectionner sur la page d'accueil pour acceder aux écrans de contrôle du ruban LED.

Bedankt!

Ce produit est garantie pour une période de 2 ans a partir de la date d'achat*, contre toute defaillance resultant d'un vice de fabrication ou de materiaiu. Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usre anormale du produit.

*sur presentation du ticket de caisse.
