GEBRUIKSAANWIJZING 10m avec 300x LED Connecté EDENWOOD

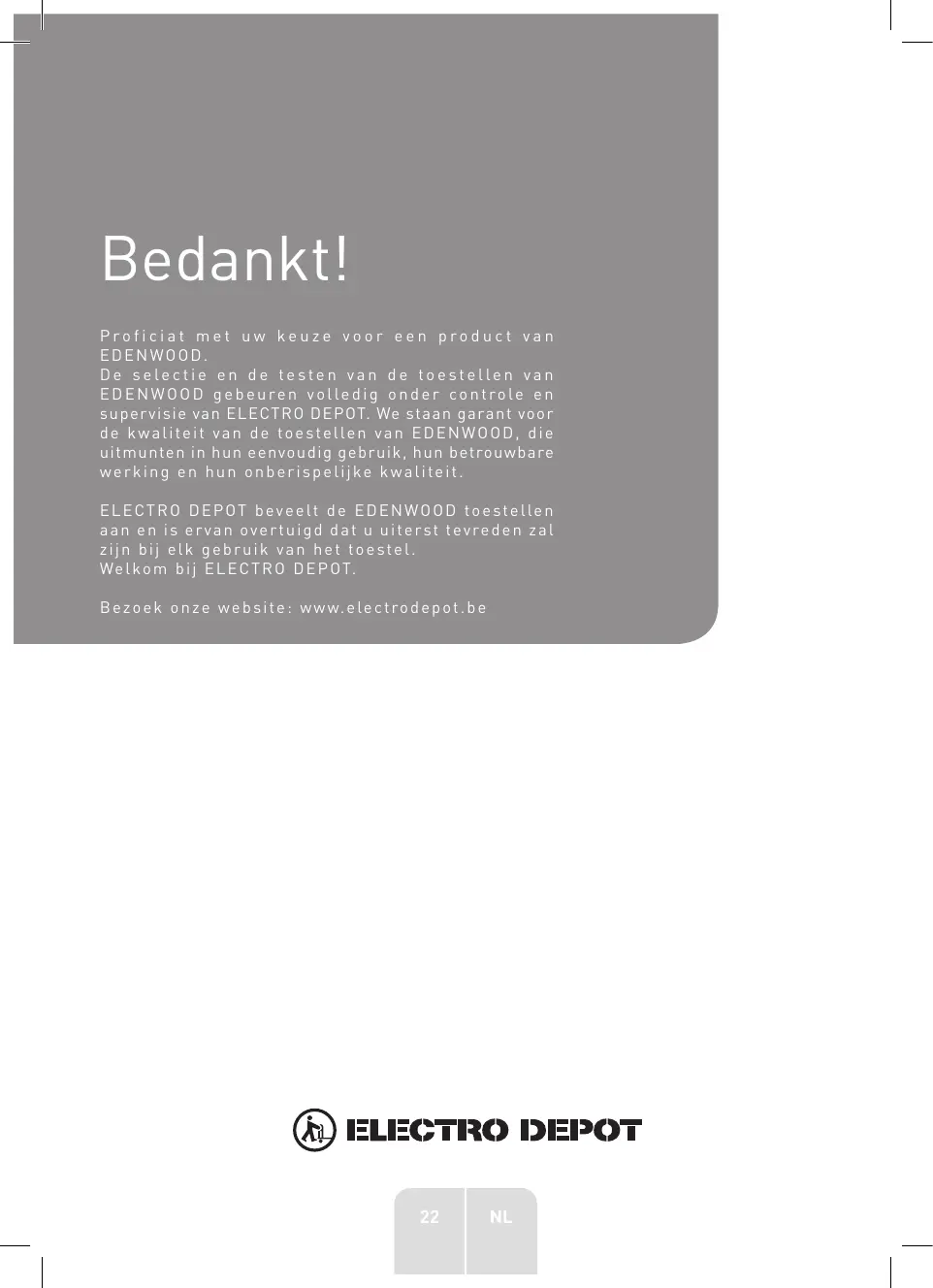

Proficiat met uw keuze voor een product van EDENWOOD De selectie en de testen van de toestellen van EDENWOOD gebeuren volledig onder controle en pervisie van ELECTRO DEPOT. We staan garant voor de kwaliteit van de toestellen van EDENWOOD, die uitmunten in hun eenvoudig gebruik, hun betrouw werking en hun onberispelijke kwaliteit

ELECTRO DEPOT beveelt de EDENWOOD toestellen

aan en is ervan overtuigd dat u uiterst tevreden zal jn bij elk gebruik van het toestel.

Welkom bij ELECTRO DEPOT Bezoek onze website: www.electrodepot.be

TRO DEPOT Inhoudstafel

Specificaties van de LED-strip

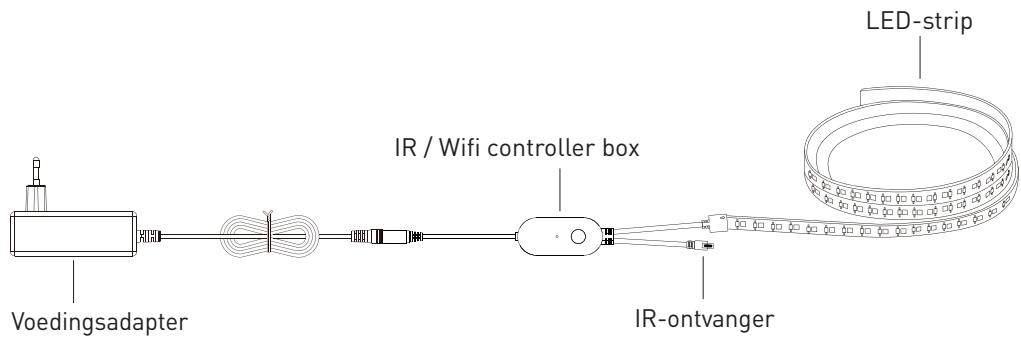

Installatieprocedure Aansluitschema

Functies van de afstandsbediening Wifi-aansluiting en configuratie

Overzicht van het toestel

Bedankt voor uw aankoop. Wij hopen dat dit product u volledig tevreden zal stellen. Lees deze handleiding zorgvuldig door voordat u het product in gebruik neemt om het product en alle functies op een juiste manier te kunnen gebruiken. Bewaar deze handleiding op een veilige plaats voor toekomstig gebruik.

Inhoud van de verpakking

Controleer of de volgende onderdelen in de verpakking zitten wanneer u ze opendoet: ° LED-strip

Gebruikershandleiding.

Betreffende de IP44 waterdichtheid

De LED-strip is bestand teen waterspatten conform de IP44 norm. Deze mag niet in water worden ondergedompeld. De voedingsadapter is IP20 geclassificeerd, deze mag niet in contact komen met water of andere vloeistoffen. Dit product is alleen bestemd voor gebruik binnenshuis.

Specificaties van de LED-strip

5 meter strip: 150 SMD 5050 LED (30 LED per meter] 10 (2*5) meter strip: 300 SMD 5050 LED (30 LED per meter] Stralingshoek: 120°

12,0V === 1,5A - Stroomverbruik: 18,0W max (5 meter versie)

Ingang: 12,0V === 2,0A - Stroomverbruik: 24,0W max (10 meter versie]

Levensduur LED: 20.000 u

Omgevingsvochtigheid: 65%-75%

Bedrijfstemperatuur: -25°C - 40°C Opslagtemperatuur: -40°C - 80°C Aanbrengen op een glad, schoon en ontvet

3M kwaliteitslijm: oppervlak

Voor een veilig gebruik, bescherming

Is Lressirarnltse tegen spatten en eenvoudige reiniging

Om kleuren en intensiteit en verschillende

Afstandsbediening: lichtmodi te selecteren

Beschermingsklasse: Klasse III Overzicht van het toestel

Alleen voor gebruik binnenshuis

Bedrijfsmodus: Bluetooth Bedrijfsfrequentiebereik: 2402 - 2480 MHz Maximum RF-uitgangsvermogen: 4,285 dBm (2,68 mW) Bedrijfsmodus: WIFI 2.4GHz Bedrijfsfrequentiebereik: 2412 - 2472 MHz Maximum RF-uitgangsvermogen: 15,823 dBm (38,22 mW)

ELECTRO DEPOT verklaart hierbij, dat het type radio-apparatuur LED-STRIP voldoet aan Richtlijn 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgend internetadres: http://"ww.electrodepot.fr

Gebruik van het toestel

Installatieprocedure

+ De lichtbron van deze lamp kan niet worden vervangen. Als de Lichtbron niet langer werkt moet de volledige Llamp worden vervangen.

+ Om wurgingsgevaar te vermijden, zorg dat het flexibel snoer, dat op deze armatuur is aangesloten, aan de muur is vastgemaakt wanneer het snoer zich binnen armbereik bevindt.

+ Sluit de lichtstrip niet aan op de voeding wanneer deze zich in de verpakking bevindt.

Volg de onderstaande stappen om uw LED-strip correct te installeren.

1. Kies een schoon en vlak oppervlak voor de installatie van uw LED-strip. Zorg ervoor dat het oppervlak perfect schoon is. Het moet vrij zijn van vuil, stof of vet, anders kan de tape na enige tijd loskomen.

2. Verwijder het 3M-beschermpapier van de strip en plak de strip voorzichtig op het gekozen oppervlak.

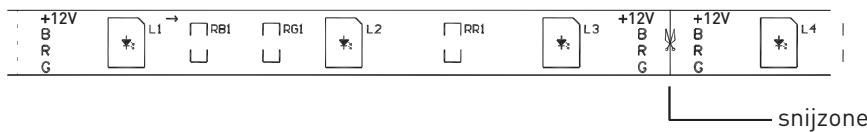

3. Knip z0 nodig het deel van de strip af dat u misschien niet nodig hebt. Let op, knip de strip alleen door op specifieke delen die gemarkeerd zijn door een schaarlogo op de strip. Dit Logo verschijnt tussen elke reeks van 3 LED's. Knip de strip nooit op een andere plaats door, anders is de strip onbruikbaar en vervalt de garantie. Zie hieronder de juiste plaats

om de strip door te knippen. ë DR 1 H i

ui me inst ùu Où LL snijzone

4. Sluit de LED-strip voorzichtig aan op de wifi controller box volgens de juiste polariteit en sluit vervolgens de wifi controller box aan op de voedingsadapter.

Sluit de voedingsadapter aan op een stroombron in uw woning (stopcontact].

6. Druk op de knop ON (AAN] van de afstandsbediening om de LED-strip in te schakelen.

Gebruik van het toestel

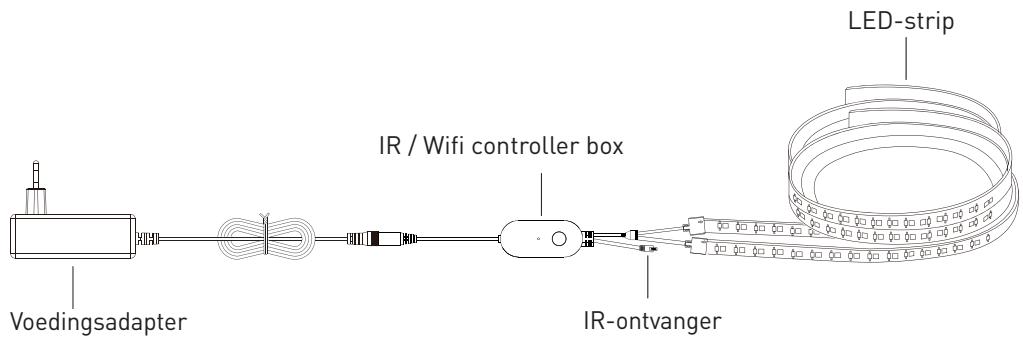

Voedingsadapter IR-ontvanger

Gebruik van het toestel

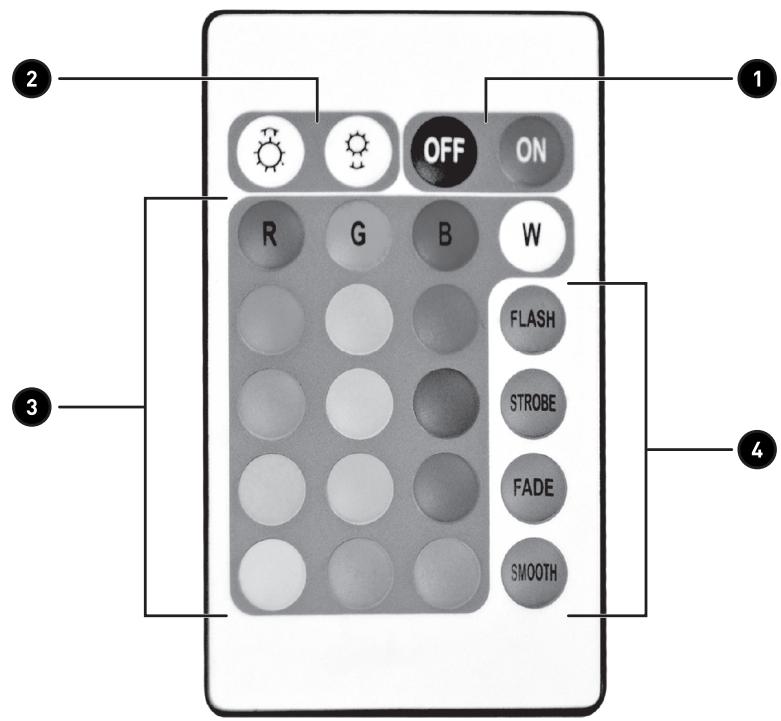

Functies van de afstandsbediening

1. Druk op ON (Aan] of OFF (Uit) om de LED-strip aan of uit te zetten

2. In de vaste kleurenmodus: Druk om de lichtintensiteit te verhogen of te verlagen (10 niveaus]. In de Lichtshowmodus: Druk om de snelheid waarmee de kleuren veranderen te verhogen of te verlagen [15 niveaus).

3. Druk op een van deze toetsen om direct de gewenste vaste kleur te selecteren [Wis voor witte kleur).

4. Lichtshowmodi: FLASH: Knipperende kleuren in deze volgorde: R>G>B>RG>RB>GB>RGB STROBE: Knipperende kleuren in deze volgorde: (RGB)

FADE: Zachte fade in deze volgorde: R>G>B>RG>RB>GB>RGB SMOOTH: Zachte fade in deze volgorde: R>G>B Gebruik van het toestel

Wifi-aansluiting en configuratie

Volg de stappen die hieronder worden uitgelegd om uw LED-strip in Wifi-modus te gebruiken. In deze modus kunt u de strip bedienen vanaf uw smartphone vanaf elke locatie met een internetverbinding. U kunt deze ook met uw stem bedienen als u over een Google Home of Alexa voice-systeem beschikt.

LET OP: UW WIFI-THUISNETWERK MOET IN 2. GECONFIIGUREERD ZIJN VOOR EEN JUISTE WERKING MET DE LED-STRIP. 56 WIFI-NETWERKEN WORDEN NIET ONDERSTEUND.

App Store, of scan de GR code om de APP te vinden. 2. _Installeer de APP op uw smartphone en start deze. 3. Registreer en login.

Uw LED-strip in de Tuya APP toevoegen

Zorg ervoor dat de LED-strip is aangesloten op de Wifi controller box, maar sluit de controller

box nog niet aan op de voedingsadapter. Volg de procedure die hieronder wordt uitgelegd om

te weten wanneer u deze moet aansluiten.

+ Druk op het + pictogram rechtsboven in het APP-scherm om een nieuw apparaat toe te voegen.

+ Selecteer «Licht» in de kolom aan de linkerkant van het APP-scherm en zoek naar «LED- strip» in het rechter gedeelte van het APP scherm.

+ Selecteer LED-strip (BLE+Wi-Fi)

+__ De standaard netwerkmodus is de EZ-modus [zie het pictogram rechtsboven in het APP-scherm). Deze modus is de eenvoudigste en snelste oplossing om uw LED-strip te verbinden. In sommige zeldzame gevallen, als de EZ-modus niet werkt, kunt u overschakelen naar de AP-modus door op het EZ-modus pictogram te klikken en de AP-modus te selecteren. Deze procedure wordt uitgelegd in de volgende sectie van de handleiding.

Verbinding in de EZ-modus

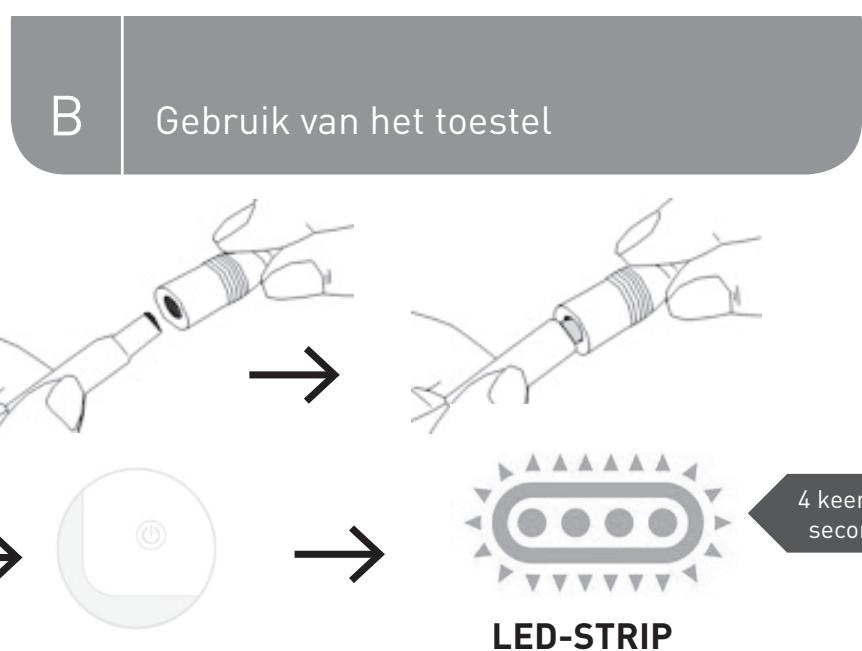

+ U kunt nu de Wifi controller box aansluiten op de voedingsadapter. Voor een succesvolle verbinding in de EZ-modus moet de LED-strip snel knipperen [4 keer per seconde). Als de LED-strip niet snel knippert, houd de aan/uit-knop van de controller box 5 seconden ingedrukt totdat de LED snel knippert.

Gebruik van het toestel

5 seconden ingedrukt houden

+ Wanneer de LED's snel knipperen, druk op «Volgende» om naar het volgend scherm te gaan en selecteer de naam van uw thuis Wifi-netwerk in de lijst met beschikbare netwerken. Er zal u ook gevraagd worden om uw Wifi-wachtwoord in te voeren.

+ De APP zal nu het Wifi-apparaat scannen, uw LED-strip vinden en de verbinding maken.

+ Wanneer de verbinding met de APP succesvol is, zal de LED-strip op de startpagina verschijnen.

+ Ukunt deze nu selecteren op de startpagina om toegang te krijgen tot de bedieningsschermen van de LED-strip.

De mogelike bedieningselementen zijn in-/uitschakelen, van kleur veranderen, verschillende kleurenshows selecteren, selecteren hoe de LED zal bewegen op het ritme van de muziek, timer instellen, aftellen, enz. Wanneer u klikt op het pictogram rechtsboven in het APP- scherm, krijgt u toegang tot andere functies zoals deel het apparaat met een andere gebruiker, configureer de stemassistent, enz.

Verbinding in de AP-modus

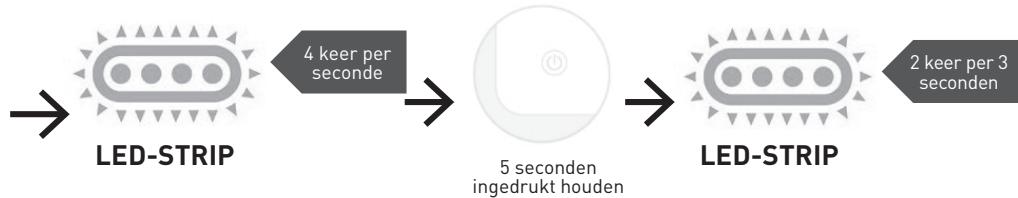

Als de netwerkverbinding in de EZ-modus mislukt, zoals uitgelegd in de vorige sectie, dan kunt u de AP-modus configuratie proberen. Dit is een alternatieve manier om een apparaat te koppelen, waarbij u het apparaat kunt isoleren en direct kunt koppelen. Voor deze modus moet de LED langzaam knipperen, ongeveer 2 keer per 3 seconden.

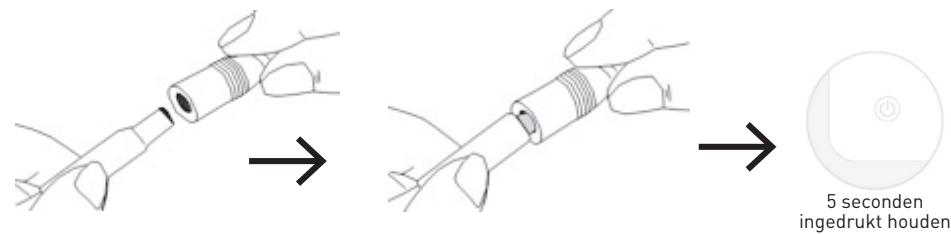

Om deze modus te openen, herhaal de stappen die in de vorige sectie zijn uitgelegd, en wanneer de LED's snel knipperen, druk ongeveer 5 seconden op de aan/uit-knop van de bedieningseenheid totdat de LED langzaam knippert.

Gebruik van het toestel

5 seconden ingedrukt houden

LED-STRIP 5 seconden LED-STRIP ingedrukt houden

+ Wanneer de LED langzaam knippert, druk op «Volgende» om naar het volgende scherm te gaan en selecteer vervolgens de Wifi-netwerknaam genaamd «Tuya-XXXX» in de Lijst met beschikbare netwerken.

+ De APP zal nu het Wifi-apparaat scannen, uw LED-strip vinden en de verbinding maken.

+ De LED-strip verschijnt op de startpagina van de APP wanneer de verbinding succesvol is.

+ Ukunt deze nu selecteren op de startpagina om toegang te krijgen tot de bedieningsschermen van de LED-strip.

*sur présentation du ticket de

GARANTIEVOORWAARDEN Dit product wordt gegarandeerd voor een periode van 2 jaar vanaf de aankoopdatum*, voor elke storing die het gevolg is van een fabricagefout of het materiaal. Gebreken of schade door slechte installatie, onjuist gebruik of abnormale slijtage van het product worden niet gedekt door deze garantie.

*op vertoon van kassabon
