MODE D'EMPLOI 3m avec 90x LED EDENWOOD

Merci | Merci d'avoir choisi ce produit EDENWOOD. Choisis, testés et recommandés par ELECTRO DEPOT, les produits de La marque EDENWOOD vous assurent une utilisation simple, une performance fiable et une qualité irréprochable Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction Bienvenue chez ELECTRO DEPOT. Visitez notre site Internet : www.electrodepot.fr ww.electrodepot.be VOTRE AVIS COMPTE ! PARTAGEZ VOTRE EXPERIENCE

Parce que votre satisfaction est notre priorité, nous vous proposons de donner votre avis sur ce produit. IL sera transmis et analysé par nos équipes afin d'améliorer continuellement Le produit. Donnez votre avis sur http://www.electrodepot.fr/avis-client TRO DEPOT

Table des matières Spécifications techniques du ruban LED Aperçu de l'appareil Procédure d'installation Diagramme de connexion l'appareil Fonctions de La télécommande Les notices sont aussi disponibles sur Le site http://www.electrodepot.fr/sav/notices/ http://www.electrodepot.be/fr/sav/notices

Aperçu de l'appareil Merci pour votre achat. Nous espérons que ce produit vous apportera une entière satisfaction. Veuillez lire ce manuel avant d'utiliser Le produit afin de faire une utilisation correcte de L'appareil et de toutes ses fonctions. Veuillez conserver ce manuel dans un endroit sûr pour toute référence future. Contenu de l'emballage Assurez-vous que Les éléments suivants sont bien présents dans la boîte lors du déballage : + Ruban LED + Boîtier de contrôle IR + Adaptateur secteur + Télécommande +. Manuel d'utilisation A propos de La résistance à l'eau IP44 La bande lumineuse est résistante aux projections d'eau avec La norme IP44. Elle ne peut pas être immergée dans l'eau. L'adaptateur secteur est classé IP20, iLne peut pas du tout être en contact avec l'eau ou d'autres liquides. Ce produit est destiné à un usage intérieur uniquement. Spécifications techniques du ruban LED Ruban de 3 mètres : 90 LED SMD 5050 (30 LED par mètre] Ruban de 5 mètres : 150 SMD 5050 LED (30 LED par mètre) Angle RVB : 120° Entrée : 12,0V == 1,5A 18.0W max [version 3 mètres) 18.0W max [version 5 mètres) Durée de vie des LED : 20.000h Consommation : Non dimmable Adhésif de qualité M : Appliquer sur une surface lisse, propre et dégraissée Pour une utilisation sûre, une Revêtement de protection en résine : protection contre les éclaboussures et un nettoyage facile Pour sélectionner les couleurs Télécommande : et l'intensité et différents modes d'éclairage Classe de protection : Classe III Utilisation en intérieur uniquement

Utilisation de l'appareil Procédure d'installation + La source lumineuse de ce luminaire n’est pas remplaçable ; lorsqu'elle atteint La fin de sa vie utile, Le Luminaire doit être remplacé dans son intégralité. + Pour réduire Le risque d'étranglement, Le câblage flexible connecté à ce luminaire doit être solidement fixé au mur s'il se trouve à portée de main. + Ne branchez pas le ruban de lumière à la source d'alimentation Lorsqu'il se trouve dans l'emballage. Veuillez suivre Les étapes ci-dessous pour installer correctement votre bande lumineuse.

1. Sélectionnez une surface propre et plate pour l'installation de La bande. Assurez-vous

que la surface est parfaitement propre, elle doit être exempte de toute saleté, poussière ou graisse, sinon la bande risque de se décoller après un certain temps.

2. Retirez La bande de papier de protection 3M et collez Le ruban LED soigneusement sur

3. Si nécessaire, coupez La partie de La bande dont vous n'avez pas besoin. Attention, ne

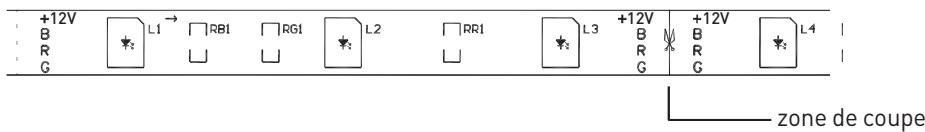

coupez la bande que au niveau des sections spécifiques marquées par un logo de ciseaux sur La bande. Ce logo apparaîtra entre chaque série de 3 LED. Ne coupez jamais La bande à un autre endroit, sinon la bande sera inutilisable et La garantie sera annulée. Voir ci-dessous l'emplacement correct pour couper la bande. nes Pins Ùu Ou Diet lo 2œ + D zone de coupe

4. Connectez soigneusement La bande LED au boîtier de contrôle infrarrouge [IR] en respectant

La polarité, puis connectez Le boîtier de contrôle IR à l'adaptateur secteur.

5. Connectez l'adaptateur secteur à une source d'alimentation de votre maison (prise murale].

6. Appuyez sur Le bouton ON de La télécommande pour allumer la bande lumineuse.

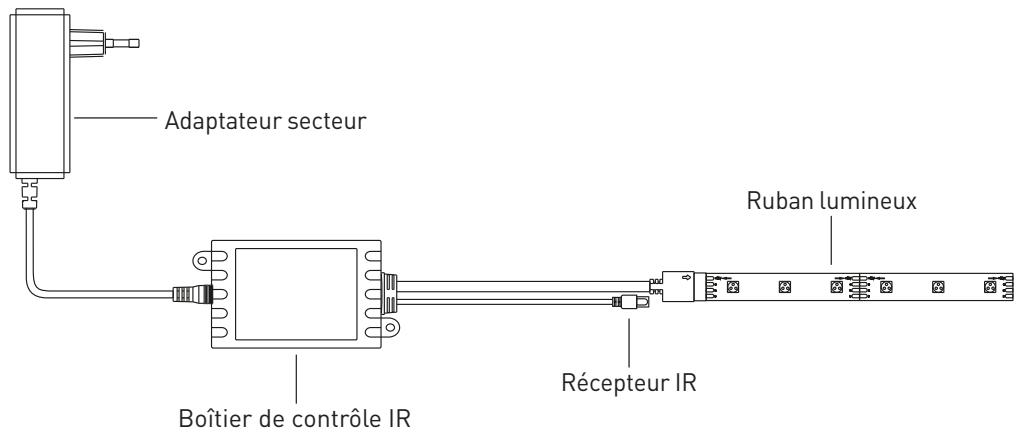

Utilisation de l'appareil Diagramme de connexion

Adaptateur secteur Ruban Lumineux Récepteur IR Boîtier de contrôle IR

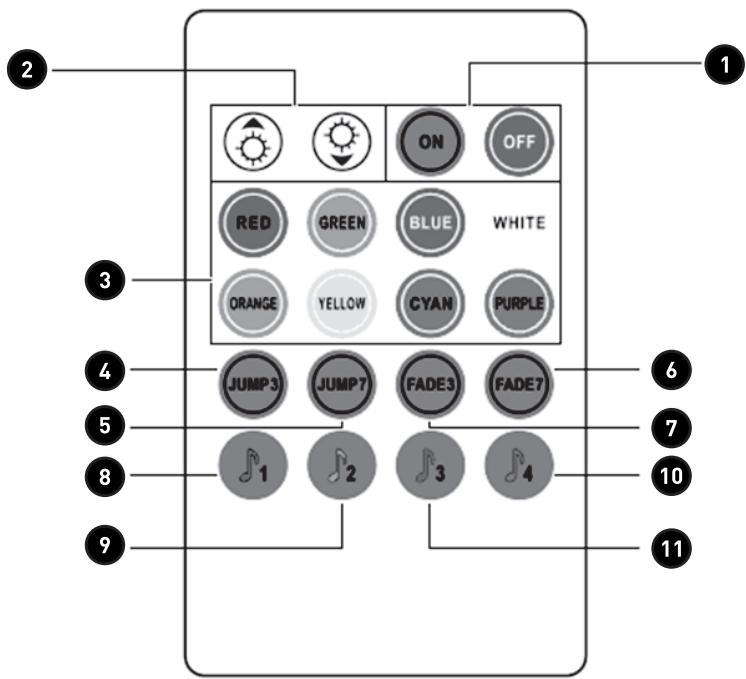

Utilisation de l'appareil Fonctions de la télécommande

Mettre La télécommande en marche/hors tension En mode fixe [mode par défaut] : régler La luminosité (16 niveaux) En mode jump3, jump7 et fade7 : régler La fréquence de clignotement (8 niveaux Sélectionner La couleur fixe correspondante Séquence de 3 couleurs changeant par saut Séquence de 7 couleurs changeant par saut Séquence de 7 couleurs changeant graduellement Séquence de 3 couleurs changeant graduellement Mode de contrôle du son (musique générique), toutes Les couleurs changent par saut ou de façon graduelle en suivant Le rythme de La musique/des sons. S'il n'y a pas de musique/sons diffusés ou détectés, toutes Les couleurs changeront de façon graduelle. Mode de contrôle du son [musique douce), toutes les couleurs pulsent lentement ou changent par saut en suivant Le rythme de La musique/des sons. S'il n'y a pas de musique/ sons diffusés ou détectés, toutes les couleurs changeront par pulsations lentes. . Mode de contrôle du son [musique de DJ), toutes Les couleurs changent en suivant Le rythme de La musique/des sons. S'il n'y a pas de musique/sons diffusés ou détectés, toutes Les couleurs seront éteintes. . Mode de contrôle du son (musique rythmée], toutes les couleurs changent par saut en suivant Le rythme de La musique/des sons. S'il n'y a pas de musique/sons diffusés ou détectés, les couleurs actuelles restent allumées.
