MODE D'EMPLOI VB-MAC VALBERG
Merci d'avoir choisi ce produit VALBERG.
Choisis, testés et recommandés par ELECTRO DEPOT, les produits de la marque VALBERG vous assurent une utilisation simple, une performance fiable et une qualité irréprochable.
Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.
Bienvenue chez ELECTRO DEPOT.
Visitez notre site Internet : www.electrodepot.fr
www.electrodepot.be
VOTRE AVIS COMPTE !
PARTAGEZ
VOTRE EXPERIENCE
SUR LES PRODUITS
Parce que votre satisfaction est notre priorité, nous vous proposons de donner votre avis sur ce produit. Il sera transmis et analysé par nos équipes afin d'améliorer continuellement le produit.
Donnez votre avis sur http://www.electrodepot.fr/avis-client
ELECTRO DEPOT
Table des matières
Aperçu de l'appareil
Composants
Aperçu de l'appareil
Utilisation prévue
Caractéristiques
Utilisation de l'appareil
Présentation de la machine
Enfilage de la machine
Couture
Nettoyage et entretien
Nettoyage et entretien

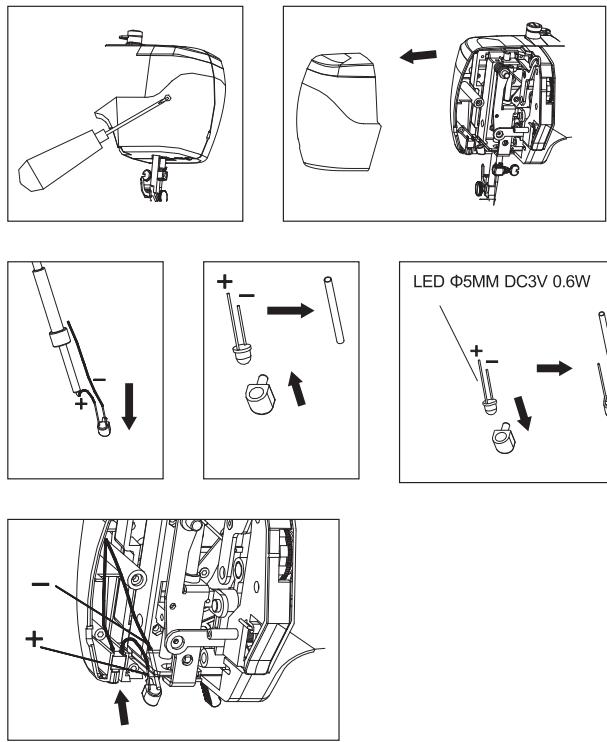

Remplacement de la lampe de couture
Dépannage
Rangement
Les notices sont aussi disponibles sur le site
http://www.electrodepot.fr/sav/notices/
http://www.electrodepot.be/fr/sav/notices
LISEZ ATTENTIVEMENT CETTE NOTICE D'UTILISATION, AINSI QUE LE LIVRET D'AVERTISSEMENTS RÉGLEMENTAIRES AVANT D'UTILISER CET APPAREIL. GARDEZ LES DEUX LIVRETS AFIN DE POUVOIR VOUS Y RÉFÉRER ULTÉRIEUREMENT.
Composants
A Volant - il contrôle le mouvement du levier releveur de fil et de l'aiguille. Il peut être contrôlé automatiquement ou manuellement. Lorsque vous faites tourner le volant à la main, faites-le toujours tourner vers vous (dans le sens inverse des aiguilles d'une montre).
B Molette de sélection de motif – utilisez la molette pour sélectionner le point souhaité pour la couture. La molette est numérotée de 1 à 16 et les numéros correspondent aux motifs de points indiqués sur le corps de la machine à coudre.
Levier de marche arrière – il inverse le sens de couture d'un point droit (point n° 1 à 4). Poussez simplement le levier complètement vers le bas et maintenez-le en place. Relâchez-le pour reprendre la couture vers l'avant.
D Bouton marche/arrêt et contrôle de vitesse – il permet d'allumer ou d'éteindre la machine à coudre et de régler la vitesse. Sélectionnez « L » ou « H » (vitesse lente ou rapide) pour allumer la machine et régler la vitesse. Sélectionnez « OFF » (arrêt) pour éteindre la machine.
E Rallonge amovible avec compartiment à accessoires - elle offre une plus grande surface plane pour la couture. Elle peut être retirée pour accéder au bras libre afin de coudre des zones de tissu plus petites et difficiles à atteindre, telles que les ourlets de pantalon ou de manche. Elle est conçue avec un compartiment de rangement à l'intérieur afin de ranger les accessoires de la machine.
F Releveur de pied presseur – utilisez ce levier pour relever et abaisser le pied presseur. Levez le releveur de pied presseur avant d'enfiler la machine ou pour retirer votre tissu de la machine, et abaissez-le avant de coudre.
G Bouton de la lumière et lampe de couture - ils s'utilisent pour éclairer la zone de couture.
H Coupe-fil – il est intégré sur le côté de la machine pour plus de confort. Utilisez-le pour couper les bouts de fil rapidement et facilement après avoir terminé un point.
Façade avant - elle abrite le levier releveur de fil, la lampe de couture, le mécanisme de tension et d'autres pièces.
Molette de tension du fil – elle vous permet de sélectionner la bonne tension pour votre point, votre fil et votre tissu. Les disques de tension, situés à l'intérieur de la machine, régulent la tension sur le fil supérieur. La molette de tension du fil est numérotée de 1 à 9. Plus le nombre est bas, plus la tension est faible sur le fil supérieur, et plus le nombre est élevé, plus la tension est grande. Les réglages 3, 4 et 5 sont marqués d'un petit carré autour du numéro pour indiquer la plage de réglage à laquelle la plupart de vos coutures seront effectuées.
K Levier releveur de fil – il contrôle la quantité de fil supérieur fournie. La fente à enfilage automatique simplifie l'enfilage du levier releveur.
Guide-fil – il guide le fil du porte-bobine aux disques de tension ou à l'enrouleur de canette.
M Poignée de transport - elle est intégrée pour un transport facile de la machine.
Enrouleur de canette – il enroule le fil sur la canette pour l'utiliser comme fil inférieur.
0 Butée d'enrouleur de canette - elle est utilisée dans le processus d'enroulage de la canette.
P Vis de fixation de l'aiguille - elle maintient l'aiguille dans la machine à coudre pour la couture.
Aiguille – elle est insérée dans la barre à aiguille. Elle contient le fil pour la couture.
R Support du pied presseur – il est fixé à la barre du pied presseur. Il maintient le pied presseur en place pour la couture.
S Plaque à aiguille - elle est située sous la zone du pied presseur, autour des griffes d'entraînement. Elle fournit une surface plane pour le tissu pendant la couture.
T Bouton de déverrouillage du couvercle de la canette – il est situé à droite du couvercle de la canette. Poussez le bouton vers la droite pour retirer le couvercle de la canette lors du remplacement de la canette.
Couvercle de la canette (et boîtier de la canette à l'intérieur) – il couvre la canette et le boîtier de la canette. Il est transparent, ce qui facilite le contrôle de l'alimentation en fil (inférieur) de la canette.
Boîtier de la canette - il maintient fermement la canette et fournit une tension adéquate au fil de la canette pendant la couture.
Griffes d'entraînement – elles déplacent le tissu sous le pied presseur.
W Pied presseur – il maintient le tissu à plat contre les griffes d'entraînement. Utilisez le releveur de pied presseur pour abaisser le pied presseur (pour coudre) ou pour le relever (pour retirer le tissu).
Vis du support du pied presseur – elle est située à gauche du support du pied presseur. Elle maintient le support du pied presseur en place sur la barre du pied presseur.
Y Levier de déverrouillage du pied presseur – il est situé à l'arrière du support du pied presseur. Utilisez ce levier pour retirer le pied presseur du support du pied presseur.
Z Barre du pied presseur – elle maintient le support du pied presseur et le pied presseur. Elle se lève et s'abaisse à l'aide du releveur de pied presseur.
AA Porte-bobine avec capuchon de porte-bobine - il maintient la bobine de fil en place avec le capuchon de porte-bobine, permettant au fil supérieur de se dérouler sans excès ou manque de tension. Le porte-bobine peut être utilisé horizontalement ou verticalement, selon la taille de la bobine de fil.
BB Bobine de fil - elle maintient et fournit le fil supérieur aux disques de tension. Le schéma visible sur le dessus de la machine indique comment le fil supérieur doit passer à travers le guide-fil.
Bras libre - il vous permet de coudre des ourlets de manche ou de pantalon, des encolures ou d'autres petites ouvertures dans les vêtements. Retirez la rallonge pour accéder au bras libre.
DD Entrée de la pédale – elle est située à l'arrière de la machine. Branchez la pédale à cette entrée avant de commencer à coudre.
EE Entrée de l'adaptateur secteur – elle est située à l'arrière de la machine. Branchez l'adaptateur secteur (fourni) à cette entrée.
FF Pédale - elle est utilisée pour mettre en marche et arrêter la machine. Appuyez sur la pédale avec le pied pour commencer à coudre et retirez votre pied de la pédale pour arrêter la couture.
GG Adaptateur secteur - l'une de ses extrémités se branche à l'entrée d'alimentation de la machine et l'autre se branche à la prise secteur.
HH Bobine de fil x 2
Canette x 2
JJ Enfile-aiguille x 1
Aiguille x 1
Pied pour boutonnière automatique x 1
Pied pour boutonnière x 1
Aperçu de l'appareil
- Déballez l'appareil. Retirer toutes les étiquettes du produit. Veuillez vérifier son exhaustivité et s'il est en bon état. Si l'appareil est endommagé ou présente un dysfonctionnement, ne l'utilisez pas et rapportez-le à votre revendeur ou service après-vente.
- Conservez tous les emballages hors de portée des enfants. Il existe un risque d'accident si les enfants jouent avec les matériaux d'emballage.
Utilisation prévue
- Cet appareil est destiné uniquement à un usage domestique et à la couture, comme décrit dans ce manuel d'utilisation. Il n'est pas conçu pour une utilisation industrielle ou commerciale. N'utilisez cet appareil qu'en intérieur et dans un endroit sec.
- Toute autre utilisation est susceptible d'endommager l'appareil ou d'entraîner un incendie, un choc électrique ou des blessures.
Caractéristiques
| Modèle : | 972697 – VB-MAC |
| Entrée de l’adaptateur secteur : | 100-240 V CA, 50/60 Hz |
| Tension de fonctionnement de la machine à coudre : | 12 V CC, 2,0 A |
| Consommation : | 24 W |
Présentation de la machine
MISE EN GARDE !
Avant d'ajouter ou de retirer des pièces de la machine à coudre, assurez-vous qu'elle est débranchée de l'alimentation secteur.

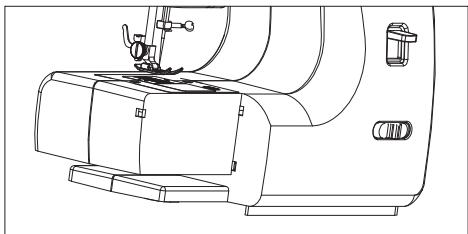

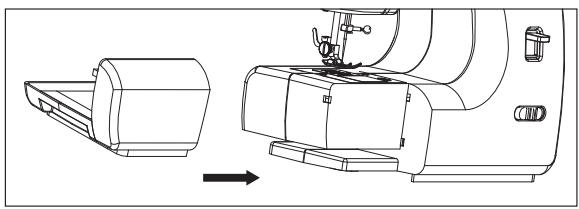

Rallonge amovible avec compartiment à accessoires
- Pour retirer la rallonge de la machine, tenez-la fermement et tirez-la vers la gauche. Une fois la rallonge retirée, vous aurez accès au bras libre. Ce réglage vous permet de coudre des ourlets de pantalon ou de manche, ainsi que d'autres zones de tissu difficiles à atteindre.
- La rallonge est conçue avec un compartiment à accessoires à l'intérieur afin de ranger les accessoires de la machine. Pour ouvrir le compartiment à accessoires, rabattez le couvercle vers le bas, comme illustré.
- Pour remettre la rallonge en place, alignez-la avec le côté gauche de la machine et poussez-la jusqu'à ce qu'elle s'enclenche.

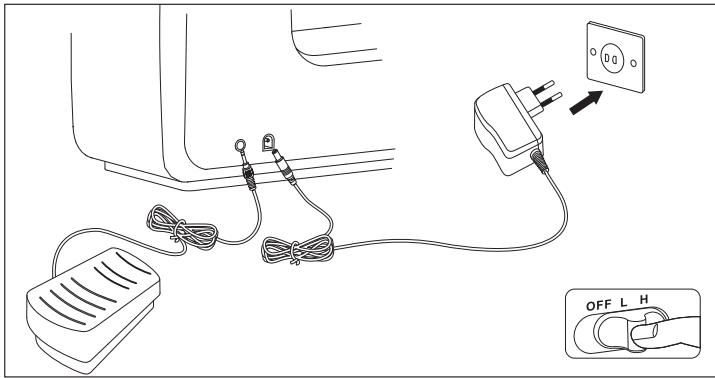

Branchement du cordon d'alimentation et de la pédale
Cette machine à coudre est fournie avec un adaptateur secteur qui doit être branché à une prise secteur adaptée.
B
Utilisation de l'appareil
- Assurez-vous que le bouton marche/arrêt de la machine est réglé sur « OFF » (arrêt).
- Branchez la pédale à l'entrée de la pédale à l'arrière de la machine, comme illustré.
- Branchez le cordon de l'adaptateur secteur à l'entrée d'alimentation de la machine, puis branchez l'adaptateur à une prise secteur adaptée. Veillez à ce que toutes les fiches soient fermement insérées.
- Utilisez uniquement l'adaptateur secteur (modèle : S030A1202000E) fourni avec cet appareil pour éviter tout risque lié à l'électricité et éviter d'endommager l'appareil.
Cet appareil ne doit être utilisé qu'avec la pédale (modèle : FPD-700) fournie.
Mise en marche/arrêt
- Pour mettre la machine en marche, réglez le bouton marche/arrêt sur la vitesse « L » ou « H » (vitesse lente ou rapide).
- Pour éteindre et débrancher la machine, réglez le bouton marche/arrêt sur « OFF » (arrêt) et débranchez l'adaptateur secteur de la prise secteur. Retirez ensuite le cordon de l'adaptateur de la machine.
MISE EN GARDE!
- Gardez les doigts éloignés de toutes les pièces mobiles. Une attention particulière est requise autour de l'aiguille de la machine à coudre et du coupe-fil. Évitez tout contact avec les pièces mobiles.
- Pour éviter tout risque lié à l'électricité ou toute blessure, débranchez toujours la machine de la prise secteur immédiatement après l'utilisation, avant de la nettoyer ou de l'enfiler et avant d'ajouter ou de retirer des pièces.
Aiguille, tissu et guide-fil
Il existe différents styles d'aiguilles disponibles pour votre machine, selon le type de tissu que vous cousez. Assurez-vous d'utiliser le bon style et la bonne taille d'aiguille pour obtenir les meilleurs résultats pour vos projets de couture.
B
Utilisation de l'appareil
- Les styles d'aiguilles les plus courants sont les aiguilles à pointe ordinaire et à pointe arrondie. Les tailles les plus couramment utilisées sont : 11/80, 14/90 et 16/100. Plus le numéro de taille est petit, plus l'aiguille est petite. Plus le numéro de taille est grand, plus l'aiguille est grosse. Utilisez des aiguilles de plus petite taille pour les tissus plus légers et des aiguilles de plus grande taille pour les tissus plus lourds. Le tableau ci-dessous propose quelques suggestions pour faire correspondre le type de fil et le type d'aiguille avec divers tissus, pour de meilleurs résultats.
- Les aiguilles à pointe ordinaire sont conçues pour être utilisées avec des tissus tissés, tels que le coton, le lin, la soie, le denim ou le sergé.
- Les aiguilles à pointe arrondie sont conçues pour être utilisées avec des tissus en tricot extensible, tels que l'élasthanne, les mailles pour t-shirt ou les tricots.
| Matières | Types de matières | Epaisseurs | Type d'aiguille | Diamètre de l'aiguille | Type de fil | Numéro d'étiquette |
| Tissés | Tissus fins, organza, tulle, voile | Fines | 130/705H | 60- 70 | Coton à coudre | 120-100 |
| Voile, popeline, crêpe, taffetas, soies, coton, sous- vêtements, dentelles | Mi-fines | 130/705H | 70 | Coton à coudre | 100 |
| Crêpe, popeline, vichy, taffetas, satins, cotons et lainage d'habillement, chemisiers, blouses, robes, doublures, velours | Moyennes | 130/705H | 80 | Coton à coudre | 100-60 |
| Lainage d'habillement, robes, jupes, manteaux, tweed, draps, hinges, gabardines, salopettes, jeans | Mi-épaisses | 130/705H-J | 80-90 | Coton à coudre | 80 -40 |
| Grosses toiles, lainages épais, couvertures, gabardines, manteaux, tissus d'habillement et d'ameublement, vêtements de travail, salopettes, jeans | épaisses | 130/705H-J | 90-100 | Coton à coudre | 40 |
| Cuirs, élastiques, imitations cuirs | Cuirs souples | | 130/705H-LR | 90-100 | Coton à coudre | 60 |
| Daim, veau, chevreau | | 130/705H-LR | 90-100 | Coton à coudre | 60 |
| Simili cuir, matières plastiques. | | 130/705H-LL | 90-100 | Coton à coudre | 60-40 |
| Type vinyle | | 130/705H-LL | 80-100 | Coton à coudre | |
| Toile cirée | | 130/705H-LL | 80-100 | Coton à coudre | 60-40 |
| Tricots, stretch | Tricots, jerseys, sous-vêtements | Fines | 130/705H-S | 80-90 | Coton à coudre | 80 |
| Jersey, velours stretch, interlock, tricots moyens, gaine | Moyennes | 130/705H-S | 60-100 | Coton à coudre | 80-90 |
| Jersey et stretch d'habillement, tricots grosses mailles bonneterie matières élastiques | Mi-épaisses | 130/705H-SUK | 60-80 | Coton à coudre | 90-100 |
Changement ou remplacement de l'aiguille
Remplacez régulièrement les aiguilles, surtout lorsqu'elles montrent des signes d'usure ou causent des problèmes.
- Réglez le bouton marche/arrêt sur « OFF » (arrêt) et débranchez la machine de la prise secteur.
- Desserrez la vis du support d'aiguille en la faisant tourner dans le sens inverse des aiguilles d'une montre.
- Retirez l'aiguille. Jetez-la si elle est pliée, usée ou endommagée.
- Insérez la nouvelle aiguille avec le côté plat vers l'arrière de la machine, le plus haut possible.
- Serrez la vis de serrage de l'aiguille pour maintenir l'aiguille en place.
Les aiguilles doivent être en parfait état.
Des problèmes peuvent survenir avec : A. Des aiguilles tordues, B. Des pointes endommagées,
C. Des aiguilles émoussées.

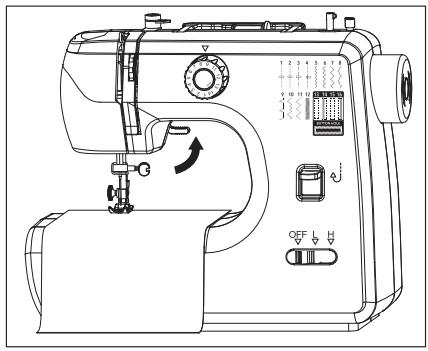

Releveur de pied presseur
Le releveur de pied presseur est situé à l'intérieur de la zone « C » de la machine. Utilisez ce levier pour relever et abaisser le pied presseur.
- Avant d'enfiler la machine, levez toujours le releveur de pied presseur pour vous assurer que la machine peut être enfilée correctement.
- Levez le releveur de pied presseur pour retirer le tissu de la machine lorsque la couture est terminée.
- Abaissez le releveur de pied presseur après avoir placé le tissu sous le pied presseur pour commencer à coudre.
Retrait et installation du pied presseur
- Réglez le bouton marche/arrêt sur « OFF » (arrêt) et débranchez la machine de la prise secteur.
- Faites tourner le volant vers vous (dans le sens inverse des aiguilles d'une montre) pour relever l'aiguille à sa position la plus haute.
• Pour retirer le pied presseur :
Levez le releveur de pied presseur. Appuyez sur le levier de déverrouillage du pied presseur, à l'arrière du support du pied presseur, pour libérer le pied presseur.
B
Utilisation de l'appareil

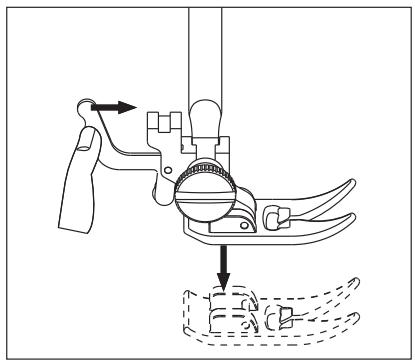

• Pour installer le pied presseur :
Levez le releveur de pied presseur. Placez le pied presseur en l'alignant sous le support du pied presseur. Abaissez le releveur de pied presseur jusqu'à ce que la découpe du support du pied presseur se trouve directement au-dessus de la broche. Le pied presseur s'enclenchera automatiquement.
La canette se trouve au bas de votre machine et fournit le fil inférieur pour vos points. Cette machine à coudre utilise des canettes métalliques. Le boîtier de la canette est magnétisé. C'est en utilisant la canette métallique que la tension correcte peut être obtenue pour le fil de canette. Utilisez toujours des canettes métalliques de type 15K.
Important : Utilisez uniquement des canettes métalliques dans cette machine à coudre. La tension du fil de canette est obtenue magnétiquement. Par conséquent, une canette métallique est nécessaire. L'utilisation de canettes transparentes ou en plastique, même si elles semblent s'insérer dans la machine, ne permettra pas à la machine de fonctionner correctement et les points obtenus ne seront pas satisfaisants. L'utilisation de canettes métalliques permettra d'obtenir des point corrects.
Enroulage de la canette
- Assurez-vous que le bouton marche/arrêt est réglé sur « OFF » (arrêt).

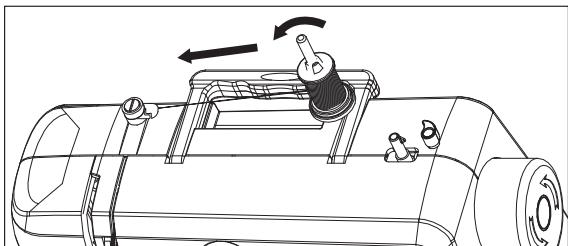

- Insérez la base de la bobine, la bobine de fil et le capuchon du porte-bobine sur le porte-bobine.
B
Utilisation de l'appareil
- Le fil doit être orienté vers l'arrière de la bobine. Assurez-vous que, lorsque vous tirez le fil depuis la gauche, la bobine de fil tourne dans le sens inverse des aiguilles d'une montre, comme illustré.

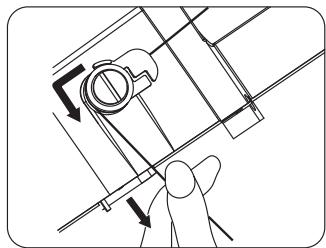

- Faites passer le fil en dessous de la fente située à droite du guide-fil puis à travers, enroulez le fil autour du guide de tension et tirez le fil vers la droite, comme illustré.

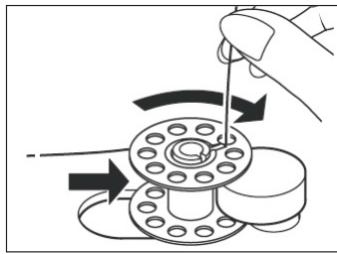

- Faites passer le fil dans un trou supérieur de la canette, de l'intérieur vers l'extérieur. Placez ensuite la canette sur l'enrouleur de canette et enfoncez-la pour l'enclencher.
- Poussez fermement l'enrouleur de canette et la canette vers la droite, contre la butée de l'enrouleur de canette.
Utilisation de l'appareil
- Tenez l'extrémité du fil et appuyez sur la pédale pour enrouler quelques tours sur la canette. Retirez votre pied de la pédale pour arrêter l'enroulage. Relâchez l'extrémité du fil et coupez-le près du haut de la canette.
- Appuyez à nouveau sur la pédale pour continuer à enrouler la canette. L'enroulage s'arrête automatiquement lorsque la canette est pleine. Vous pouvez aussi arrêter l'enroulage lorsque vous avez enroulé suffisamment de fil pour votre projet.
- Retirez votre pied de la pédale pour arrêter la machine.
- Poussez l'enrouleur de canette vers la gauche, coupez le fil et retirez la canette enfilée.
- Assurez-vous que le bouton marche/arrêt est réglé sur « OFF » (arrêt).

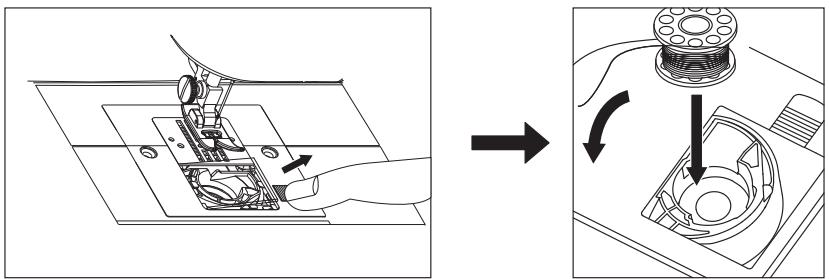

- Poussez le bouton de déverrouillage du couvercle de la canette vers la droite pour retirer le couvercle.

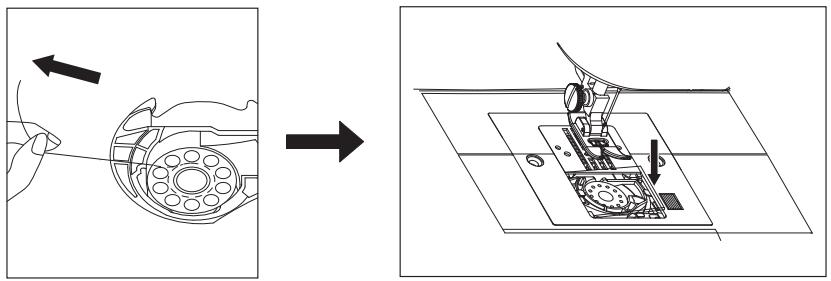

- Tenez la canette avec le fil se déroulant dans le sens inverse des aiguilles d'une montre et placez-la dans le boîtier de la canette.
- Tirez sur l'extrémité du fil pour vous assurer que la canette tourne dans le sens inverse des aiguilles d'une montre. Si la canette tourne dans le sens des aiguilles d'une montre, la position est incorrecte. Retirez la canette, retournez-la et insérez-la à nouveau dans le boîtier de la canette. Tirez sur l'extrémité du fil pour vérifier une fois de plus.
- Suivez les sections suivantes pour enfiler le fil supérieur et tirer le fil de la canette.

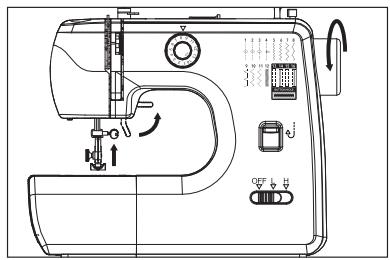

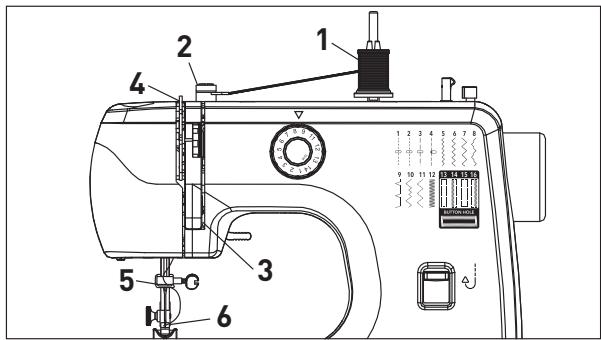

Enfilage du fil supérieur
L'enfilage du fil supérieur est un processus simple, mais il doit être réalisé correctement pour obtenir des résultats de couture corrects. Suivez les étapes ci-dessous et consultez les schémas numérotés pour l'enfilage supérieur, qui sont indiqués sur votre machine.
- Réglez le bouton marche/arrêt sur « OFF » (arrêt) et débranchez la machine de la prise secteur.
- Relevez l'aiguille à la position la plus haute en faisant tourner le volant vers vous (dans le sens inverse des aiguilles d'une montre) et continuez à le faire tourner jusqu'à ce que l'aiguille commence juste à descendre.
- Levez le releveur de pied presseur pour relâcher la tension de la machine.
B
Utilisation de l'appareil
Important : Si le releveur de pied presseur n'est pas levé avant l'enfilage, cela entraînera un bourrage de fil sous le tissu lorsque vous commencerez à coudre.

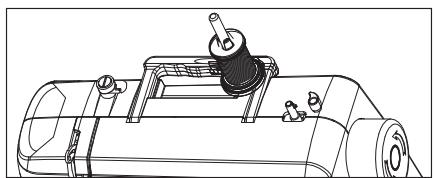

- Levez le porte-bobine et insérez la base de la bobine, la bobine de fil et le capuchon du porte-bobine. Le fil doit être orienté vers l'arrière. Tirez légèrement sur le fil depuis la gauche pour vous assurer que la bobine de fil tourne dans le sens inverse des aiguilles d'une montre, comme illustré.
- Si la bobine de fil est suffisamment petite, le porte-bobine peut être abaissé en position horizontale.
Remarque : Si la bobine de fil est dotée d'une fente à une extrémité, placez cette extrémité sur la droite pour éviter que le fil ne s'y coince pendant la couture.
- Si la bobine de fil est grande et ne peut pas s'insérer sur le porte-bobine en position horizontale, soulevez le porte-bobine pour le mettre en position verticale. Lorsque vous utilisez la position verticale, desserrez légèrement le couvercle de la bobine ou retirez-le complètement du porte-bobine, afin qu'il n'empêche pas la bobine de tourner pendant la couture.
- Tout en tenant fermement la bobine de fil sur le porte-bobine de la main droite, commencez à enfiler le fil supérieur de la main gauche comme suit :
1) Passez le fil en dessous de la fente située à droite du guide-fil puis à travers, et enroulez le fil autour du guide de tension, comme illustré.
Utilisation de l'appareil
2) Tirez le fil vers le bas et insérez-le dans la rainure à droite de la façade avant pour faire passer le fil entre les disques de tension.
3) Faites un demi-tour autour du bas de la façade.
4) Faites passer le fil à travers le levier releveur de fil, de droite à gauche. Si vous ne voyez pas le levier releveur de fil, faites tourner le volant vers vous (dans le sens inverse des aiguilles d'une montre) pour lever le levier releveur jusqu'à la position la plus élevée.
5) Faites passer le fil dans le guide-fil au-dessus de l'aiguille.
6) Enfilez ensuite le fil dans le chas de l'aiguille, de l'avant vers l'arrière.
Tirage du fil de la canette (fil inférieur)
Après avoir enfilé le fil supérieur et inséré la canette, le fil de la canette doit être tiré avant de commencer à coudre.
- Assurez-vous que le bouton marche/arrêt est réglé sur « OFF » (arrêt) et que la machine est débranchée de la prise secteur.
- Levez le releveur de pied presseur (1).
- Pour ouvrir le couvercle de canette, poussez le bouton de déverrouillage du couvercle de canette vers la droite (2).
B
Utilisation de l'appareil
- Insérez la canette enfilée dans le boîtier de la canette, en laissant l'extrémité du fil sur la gauche. Assurez-vous que, lorsque vous tirez le fil depuis la gauche, la canette tourne dans le sens inverse des aiguilles d'une montre (3).
- Tenez le fil supérieur de la main gauche et faites tourner le volant vers vous (dans le sens inverse des aiguilles d'une montre) de la main droite pour abaisser l'aiguille (4) (5). Continuez à le faire tourner jusqu'à ce que l'aiguille remonte à la position la plus haute.
- Tirez le fil supérieur vers le haut pour tirer le fil de la canette à travers la plaque à aiguille (6).

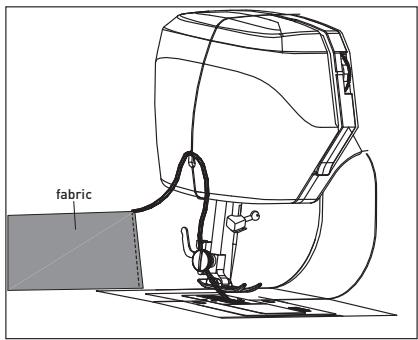

- Tirez les deux fils à travers la plaque à aiguille et placez-les sous le pied presseur vers l'arrière de la machine, en laissant environ 15 cm de fil qui dépasse pour les deux fils (7).
- Fermez le couvercle de la canette (8).
Après avoir sélectionné la bonne combinaison d'aiguille et de fil pour le tissu utilisé, il peut être nécessaire d'ajuster la tension de la machine à coudre pour garantir le bon équilibre des points.
Un point est bien équilibré lorsque les fils supérieur et inférieur semblent identiques sur le tissu. Votre machine est équipée d'une molette de tension du fil réglable. Elle permet d'exercer une tension sur les fils supérieur et inférieur lorsqu'ils passent dans la machine pour former un point.
Trop de tension produira un point serré qui causera une plissure du tissu.
Trop peu de tension produira un point lâche.
Lorsqu'une tension uniforme est exercée sur les deux fils, un point régulier, soit bien équilibré, est obtenu.
La molette de tension du fil de la machine est numérotée de 1 à 9, et les réglages 3, 4 et 5 sont marqués d'un petit carré autour du numéro pour indiquer la plage de réglage dans laquelle la plupart de vos coutures seront effectuées.
Pour vous aider à comprendre l'effet de la tension sur le tissu et le fil, essayez ce test simple.
Prenez 2 morceaux d'un tissu tissé de poids moyen et de couleur unie et claire, d'environ 15 cm de long.
Placez une aiguille de taille 14 dans la machine.
Enfilez le haut de la machine avec un fil tout usage (couleur plus foncée) et placez le même type de fil (couleur plus claire) dans la canette.
Réglez la machine sur le point n° 3, l'une des options de point droit.
Cousez les deux morceaux de tissu ensemble en commençant avec un réglage de tension du fil supérieur égal à 1. Tout en cousant, faites lentement tourner la molette de tension de 1 à 9.
Cousez une autre rangée en ramenant la molette sur 1. Vous devriez voir un point équilibré sur chaque rangée à mi-chemin entre le début et la fin.
Les fils de couleurs différentes vous permettront de voir l'effet de la tension sur les fils supérieur et inférieur.
Pas assez de tension
Points bien équilibrés
Test de tension
Pour vérifier que le fil supérieur est bien enfilé dans les disques de tension, faites ce test simple :
- Avec le pied presseur relevé et le fil retiré de l'aiguille, tirez le fil vers l'arrière de la machine. Vous ne devriez détecter qu'une légère résistance et peu ou pas de déviation de l'aiguille.
- Abaissez maintenant le pied presseur et tirez à nouveau le fil vers l'arrière de la machine. Cette fois, vous devriez détecter une résistance considérable et beaucoup plus de déviation de l'aiguille. Si vous ne détectez pas de résistance, cela signifie que vous n'avez pas enfilé correctement la machine et que vous devez l'enfiler à nouveau.
Couture
Types de tissus adaptés à la couture
| Caractéristiques du tissu\Tissu | Caractéristiques de couture |
| Coton/Lin | Soie/Laine | Polyester | Élastique |
| Ordinaire | √ | √ | √ | △ |
| Épais | √ | √ | √ | △ |
| Fin | √ | × | × | × |
| Dur | √ | √ | √ | △ |
| Doux | × | × | × | × |
Caractéristiques de couture :
√ = Facile à coudre
✗ = Difficile à coudre
= Ne favorise pas une couture fluide
REMARQUE :
- Définition de l'épaisseur du tissu :
Fin : Épaisseur de deux couches de tissu = < 0,35 mm.
Épais : Épaisseur de deux couches de tissu = > 0,8 mm.
Ordinaire : Épaisseur de deux couches de tissu = ≥ 0,35 mm et ≤ 0,8 mm.
- Définition du tissu élastique :
Si un tissu de taille « 100 mm × 30 mm » est extensible jusqu'à 106 mm ou plus sous une force de tension de 0,5 kg, le tissu est défini comme élastique, sinon il est inextensible.
- Textures de tissu :
Doux : Tissus tels que serviettes, plumeaux, etc.
Dur : Tissus tels que jeans, toile fine, etc.
Choix d'un motif de point
Utilisez la molette de sélection de motif pour choisir le motif de point souhaité. Les chiffres sur la molette correspondent directement aux motifs imprimés sur le devant de la machine. Faites simplement tourner la molette jusqu'à ce que le numéro de point souhaité s'aligne avec le point rouge sur la molette.
| N° du point | Nom du point | Utilisation | Pied recommandé |
| 1 | Point droit court | Pour coudre des tissus légers | Pied tout usage |
| 2 | Point droit moyen | Pour coudre des tissus de poids moyen | Pied tout usage |
| 3 | Point droit long | Pour coudre des tissus plus lourds | Pied tout usage |
| 4 | Point droit en position gauche | Surpiqûre | Pied tout usage |
| 5 | Point zigzag satin | Pour la couture d'appliqués et la couture décorative | Pied pour point satin* |
| 6 | Point zigzag court | Pour la finition des coutures, la couture décorative | Pied pour point satin* |
| 7 | Point zigzag moyen | Pour la finition des coutures, la couture décorative | Pied pour point satin* |
| 8 | Point zigzag long | Pour la finition des coutures, la couture décorative | Pied pour point satin* |
| 9 | Ourlet invisible | Pour des ourlets sur des tissus tissés; la couture décorative | Pied pour ourlet invisible* |
| 10 | Ourlet invisible long | Pour des ourlets sur des tissus tissés; la couture décorative | Pied pour ourlet invisible* |
| 11 | Ourlet invisible extensible | Pour des ourlets sur des tricots extensibles; la couture décorative | Pied pour ourlet invisible* |
| 12 | Point zigzag multiple | Pour le raccommodage, l'insertion d'élastique, la couture décorative | Pied pour point satin* |
| 13 | Couture des boutonnières | 1^re étape de couture d'une boutonnière | Pied pour boutonnière |
| 14 | Couture des boutonnières | 2^e étape de couture d'une boutonnière |
| 15 | Couture des boutonnières | 3^e étape de couture d'une boutonnière |
| 16 | Couture des boutonnières | 4^e étape de couture d'une boutonnière |
* Remarque : Vous pouvez réaliser ce point avec le pied tout usage, cependant vous obtiendrez un meilleur résultat avec le pied spécifique mentionné ( non fourni ).
Point droit
Le point droit est le point le plus fréquemment utilisé pour tous les types de couture.
- Pour commencer à coudre, levez d'abord le releveur de pied presseur.
- Tirez le fil supérieur et le fil de canette sous le pied-presseur vers l'arrière de la machine, en laissant un surplus de fil d'environ 15 cm à l'extrémité du fil.
- Placez le tissu sous le pied presseur, puis abaissez le releveur de pied presseur.
- Faites tourner le volant vers vous (dans le sens inverse des aiguilles d'une montre) jusqu'à ce que l'aiguille pénètre dans le tissu.
- Démarrez la machine en appuyant sur la pédale. Guidez le tissu avec vos mains. Lorsque vous atteignez le bord du tissu, arrêtez la machine à coudre.
ATTENTION!
Ne tirez pas et ne poussez pas le tissu pendant la couture, car cela pourrait faire dévier l'aiguille et la casser.
- Faites tourner le volant vers vous (dans le sens inverse des aiguilles d'une montre) jusqu'à ce que l'aiguille soit dans la position la plus haute, puis levez le releveur de pied presseur.
- Tirez le tissu vers l'arrière et coupez l'excédent de fil avec le coupe-fil, situé sur le côté de la machine.
Point inverse
Les points inverses se font généralement au début et à la fin d'une couture. Le but est de bloquer les fils aux deux extrémités de la couture afin qu'elle ne se défasse pas.
- Réglez la molette de sélection de motif sur un point droit (point n° 1 à 4), selon le tissu que vous cousez.
- Placez le tissu sous le pied presseur, juste au niveau de l'intérieur des bords bruts supérieurs du tissu.
• Abaissez le pied presseur et cousez environ 3 points.
- Arrêtez de coudre, puis maintenez le levier de marche arrière, situé à l'avant de la machine, appuyé. Maintenez-le appuyé pendant que vous cousez 3 points en sens inverse.
Remarque : La longueur du point lors de la couture en marche arrière est préréglée, quel que soit le point sélectionné.
- Relâchez le levier de marche arrière et cousez à nouveau vers l'avant, jusqu'à atteindre l'extrémité opposée du tissu.
- Maintenez le levier de marche arrière appuyé pour coudre à nouveau en arrière sur environ 3 points.
- Relâchez le levier pour coudre à nouveau vers l'avant jusqu'au bout du tissu.
- Levez le releveur de pied presseur, puis retirez le tissu de la machine.
B
Utilisation de l'appareil
Pour couper les extrémités de fil, tenez le tissu dans votre main gauche. Ramenez le fil depuis l'arrière de la machine, puis placez les extrémités de fil dans le coupe-fil sur le côté de la machine. Tirez vers le bas jusqu'à ce que les fils soient coupés.
Point zigzag
Le point zigzag peut être utilisé pour la finition des coutures, les appliqués ou la couture décorative.
Finition des coutures
Les bords des coutures soutiennent le vêtement et doivent bénéficier d'une finition durable, en particulier si le tissu est susceptible de s'effilocher.
Il existe deux manières différentes de parfaire les coutures : Couper après avoir cousu le bord de la couture ou réaliser un surjet. Essayez d'abord ces techniques sur une chute de tissu pour déterminer celle qui convient à votre projet.
B
Utilisation de l'appareil
1. Finition de couture sur-bordée
- Réglez la machine sur le point n° 5 ou 6 et fixez le pied pour point satin (non fourni).
- Cousez, avec le côté droit du point au bord de la couture. Coupez les bords de couture uniformément.
2. Couture décorative
Vous pouvez ajouter une touche personnelle ou embellir vos projets avec des fils décoratifs. Mélangez différents types et différentes couleurs de fil pour créer des finitions semblables à des bordures sur les vêtements, les articles de décoration intérieure, les projets manuels et plus encore.
- Réglez la machine sur les points n° 7 ou n° 8, selon le style recherché.
• Fixez le pied pour point satin (non fourni).
- Si vous utilisez un fil plus épais (comme du fil de surpiqûre), assurez-vous également de changer l'aiguille pour une aiguille de taille plus grande.
Appliqué
Les appliqués s'effectuent en cousant des morceaux de tissu de certaines formes sur un tissu de base afin de former un dessin ou un motif. Cette technique offre des possibilités de création illimitées.
1. Préparation de l'appliqué
- Appliquez une bande thermocollante avec un dos en papier sur l'envers du tissu de l'appliqué, en suivant les recommandations du fabricant.
- Dessinez la forme de l'appliqué, puis découpez cette forme dans le tissu qui a été fusionné à la bande thermocollante.
- Retirez le papier au dos de la bande. Positionnez l'appliqué sur le tissu de base, puis fusionnez-les pour les maintenir en place.
2. Couture de l'appliqué
- Réglez la machine sur le point n° 5, le point zigzag satin.
- Pour coudre l'appliqué, cousez de manière à ce que le côté droit du point tombe du bord extérieur de l'appliqué, en enfermant le bord brut du tissu. Le côté gauche du point entre dans le tissu d'appliqué.
Le point d'ourlet invisible est principalement utilisé pour créer des ourlets presque invisibles sur divers types de projets, tels que des rideaux, des pantalons, des jupes, etc. Il existe deux sélections différentes de point d'ourlet invisible sur la machine : le point d'ourlet invisible standard (pour les ourlets sur les tissus tissés) et le point d'ourlet invisible extensible (pour les ourlets sur les tissus extensibles).
- Réglez la machine sur le point n° 9 pour le point d'ourlet invisible standard ou réglez la machine sur le point n° 11 pour le point d'ourlet invisible extensible.
- Fixez le pied à ourlet invisible (non fourni).
- Insérez l'aiguille adaptée au tissu à ourler (→ « Aiguille, tissu et guide-fil »).
- Enfilez le haut de la machine et la canette avec une couleur de fil qui correspond ou se fond le plus possible à la couleur de l'article à ourler.
- Pliez et épinglez le tissu, comme illustré (1).
- Placez le tissu sous le pied presseur pour ourlet invisible (non fourni) avec le pli du tissu positionné de manière à ce que l'aiguille ne perce le pli que lorsque l'aiguille passe à gauche. Assurez-vous de retirer les épingles à mesure que vous cousez (2).
- Lorsque vous avez terminé, rabattez l'ourlet et appuyez (3).
①
Le point zigzag multiple est un point très polyvalent. Utilisez-le pour un raccommodage, une insertion d'élastique ou simplement comme embellissement décoratif.
Réparation d'une déchirure
- Réglez la machine sur le point n° 12 et fixez le pied pour point satin (non fourni).
- Coupez les fils lâches de la zone déchirée.
- Pour renforcer la zone déchirée, placez une sous-couche d'entoilage ou une petite chute de tissu (d'un type de tissu et d'une couleur similaires) sous la déchirure.
- En travaillant à partir du côté droit, rapprochez les bords de la déchirure, puis cousez-les.
- Utilisez une aiguille de couture à la main pour tirer les fils du mauvais côté, puis nouez-les et coupez-les.
- Coupez le surplus de sous-couche.
Insertion d'un élastique
Il est facile d'insérer un élastique avec le point zigzag multiple. L'élasticité de ce point empêche les points de casser lorsque l'élastique est étiré.
- Réglez la machine sur le point n° 12 et fixez le pied pour point satin (non fourni).
- Si vous réparez un vêtement avec un élastique cassé, retirez d'abord l'ancien élastique du vêtement, puis appuyez.
- Divisez l'élastique et la zone du vêtement où l'élastique sera cousu en quatre parties. Placez une épingle au niveau de ces quatre parties sur l'élastique et sur le vêtement.
- Tirez doucement sur l'élastique pour couvrir le tissu uniformément pendant que vous cousez.
Couture de boutonnière manuelle
- Fixez le pied pour boutonnière.
- Placez le tissu sous le pied pour boutonnière et abaissez le pied sur le tissu à l'endroit où vous devez coudre la boutonnière.

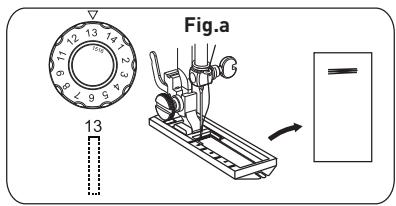

- Sélectionnez le point n° 13. Appuyez sur la pédale pour coudre 5 à 6 points à vitesse lente, puis relâchez la pédale pour arrêter (Fig. a).
13

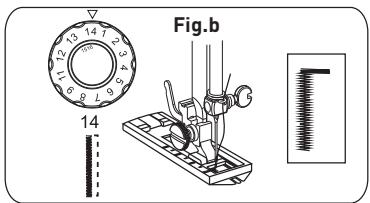

- Sélectionnez le point n° 14. Appuyez sur la pédale pour coudre une longueur de points adéquate sur le tissu, puis relâchez la pédale. Assurez-vous que le point est droit. (Fig.b).
14

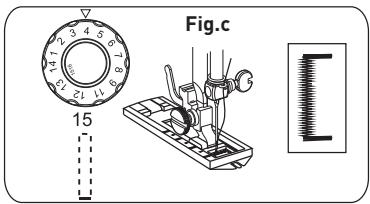

- Sélectionnez le point n° 15. Appuyez sur la pédale pour coudre 5 à 6 points à vitesse lente, puis relâchez la pédale (Fig. c).
15

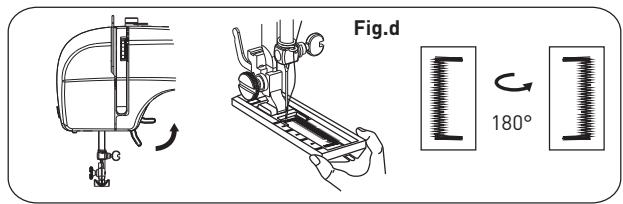

- Levez le releveur de pied presseur et faites pivoter le tissu de 180° (Fig. d).

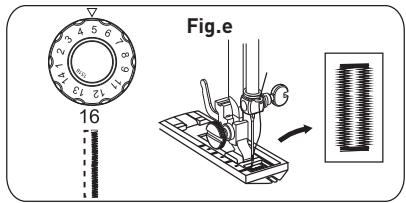

- Sélectionnez le point n° 16. Abaissez le releveur de pied presseur et appuyez sur la pédale pour finir de coudre la boutonnière. (Fig. e).
16
Nettoyage et entretien
MISE EN GARDE !
- Mettez toujours l'appareil hors tension et débranchez-le de la prise secteur avant de le nettoyer.
- Pour éviter tout risque lié à l'électricité, n'immergez jamais l'appareil, le cordon ou la fiche d'alimentation ou la pédale dans l'eau ou tout autre liquide. Ne les rincez jamais sous le robinet.
Important : N'utilisez pas de solvants, de produits de nettoyage chimiques ou abrasifs, de brosses métalliques, d'objets pointus ou de tampons à récurer pour nettoyer l'appareil.
- Nettoyez la machine avec un chiffon doux et sec.
- Ouvrez le couvercle de la canette, sortez la canette et utilisez une petite brosse pour nettoyer le boîtier de la canette. Fermez à nouveau le couvercle.
- N'exposez pas la machine à des températures élevées.
- Ne faites pas tomber la machine.
- Changez les accessoires comme décrit dans ce manuel d'utilisation.
- Assurez-vous toujours que les accessoires sont installés correctement avant de brancher la machine.
Remplacement de la lampe de couture
DANGER!
Avant de remplacer la lampe de couture, débranchez la machine de la prise secteur pour éviter tout choc électrique.
C
Nettoyage et entretien
- Débranchez la machine de la prise secteur.
- Desserrez la vis à l'arrière du capot avant, comme illustré.
- Refermez le capot avant.
- Observez les branchements + et - de la lampe LED, puis retirez-la.
- Remplacez la lampe LED par une lampe de même type nominal ( ≤slant 0,6 W et tensions LED ≤slant 3,2 V, LED 5 mm).
- Fermez le capot avant et serrez la vis.
Dépannage
Suivez ce guide de dépannage pour résoudre les problèmes courants. Si le problème persiste, arrêtez d'utiliser l'appareil et contactez un centre de réparation agréé pour le faire inspecter ou réparer.
| Problème | Cause possible | Solution |
| Pas de courant ou la machine fonctionne au ralenti. | L'adaptateur secteur n'est pas adapté. | Utilisez l'adaptateur secteur fourni avec cet appareil. |
| Saut de point. | Aiguille mal insérée.L'aiguille est tordue.Le pied presseur est trop lâche. | Retirez et réinsérez l'aiguille avec le côté plat vers l'arrière.Remplacez-la par une nouvelle aiguille.Resserrez le pied presseur. |
| Le fil de canette ne peut pas être tiré. | La canette est vide.L'aiguille est mal enfilée. | Remplacez-la par une canette pleine.Enfilez à nouveau l'aiguille de l'avant vers l'arrière. |
| Le fil ne cesse de casser. | L'aiguille est tordue.La tige de l'aiguille n'est pas bien en place.La molette de tension du fil, le guide-fil ou la barre de tirage du fil sont trop serrés. | Remplacez-la par une nouvelle aiguille.Remplacez-la par une nouvelle aiguille.Relâchez la tension du fil en sélectionnant un nombre compris entre 3 et 5. |
| Points trop lâches ou irréguliers. | La tension des points est déséquilibrée. | Enfilez à nouveau le fil supérieur et le fil de canette. |
| L'aiguille casse. | L'aiguille est tordue ou déformée. | Remplacez-la par une nouvelle aiguille. |
Pourquoi le fil fait-il des boucles ou des plis sous mon tissu ?
Lorsque le fil fait des boucles sous votre tissu, c'est en général à cause d'un mauvais enfilage et une mauvaise tension du fil supérieur. Dans ce cas, suivez ces étapes :
-
Avec le releveur de pied presseur levé et la molette de tension du fil réglée sur 4, enfilez à nouveau le fil supérieur en respectant les schémas d'enfilage sur votre machine : Placez la bobine de fil sur le porte-bobine et fixez-la avec le capuchon de bobine de fil. Tout en maintenant la bobine de fil en place avec la main droite, utilisez la main gauche pour tenir le fil et faites-le passer à travers le guide-fil, puis suivez le chemin du fil en faisant descendre le fil dans le canal de tension, autour du bas de la machine et vers le haut de l'autre côté. Continuez à enfiler la machine, mais n'enfilez pas le fil dans l'aiguille.
-
Avant d'enfiler le fil dans l'aiguille, effectuez ce test simple pour vous assurer que le fil supérieur est correctement enfilé. Pendant que le pied presseur est levé, tirez sur le fil. Il devrait être facile à tirer. Abaissez ensuite le pied presseur. Le fil doit maintenant résister lorsque vous le tirez. Il devrait y avoir une augmentation significative de la tension du fil. S'il n'y a pas plus de tension, l'enfilage du fil supérieur est incorrect. Essayez à nouveau (→ « Enfilage du fil supérieur »).
C
Nettoyage et entretien
Pourquoi ma machine saute-t-elle des points ?
Des points peuvent être sautés si les aiguilles sont émoussées ou endommagées, ou si elles sont mal insérées dans la machine.
- Tout d'abord, vérifiez si l'aiguille est émoussée ou endommagée et remplacez-la si nécessaire. Assurez-vous également que vous utilisez la bonne taille d'aiguille pour le type de tissu à coudre (→ « Aiguille, tissu et guide-fil »).
- Ensuite, vérifiez que l'aiguille est correctement insérée. L'aiguille doit être poussée le plus haut possible. Il est facile d'insérer l'aiguille à mi-chemin, de la serrer et de penser qu'elle est correctement installée. De plus, le côté plat de l'aiguille doit être positionné vers l'arrière. Si l'aiguille n'est pas correctement insérée, elle ne pourra pas tirer le fil de la canette, ce qui provoquera des sauts de points.
Rangement
- Débranchez toujours l'appareil de la prise de courant avant de le ranger.
- Rangez l'appareil dans un endroit frais, sec et propre, hors de la portée des enfants et des animaux domestiques.
- Veuillez conserver l'emballage pour ranger votre appareil lorsque vous ne l'utilisez pas sur une plus longue période.
Thank you!
Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériau. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.
*sur présentation du ticket de caisse.
EN
WARRANTY CONDITIONS
