MODE D'EMPLOI BIKE 140S URBAN GLIDE
Le numéro de série dispose de l'année de fabrication en préfixe situé sur l'étiquette d'information de votre produit.
YYYYMMXXXXXXXXXXXXXX
2. Bell
33 rue du Gallet - Noisy-le-Grand -
France
Maurice Bodokh
CEO
BIKE 140
Notice originale
URBANGLIDE est une marque importée par la société PACT GROUP, localisée au 33 rue du Ballon - 93160 Noisy-le-Grand - France
Urbanglide. fr
Urbanglide
Urbanglide Channel
Sécurité et précaution
Merci de lire attentivement le manuel avant d'utiliser le produit, veuillez prendre connaissance des risques et des conseils de sécurité dans le manuel. L'utilisation d'un produit électrique peut être dangereuse si l'utilisateur n'est pas vigilant. La mauvaise utilisation et le non-respect des consignes de sécurité ne mettent pas en cause l'entreprise en cas d'accident. L'utilisateur doit faire preuve d'auto-jugement et de bon sens pour détecter les dangers éventuels. Veuillez vérifier les réglementations et les lois en vigueur dans votre pays pour savoir où et comment utiliser le produit légalement. Vous devez respecter les règles et les lois applicables aux véhicules et aux piétons.
Équipement de protection
Veillez à toujours porter les équipements de sécurité suivants :
Casque apprové et certifié en fonction de vos et localisation - Genouillères et coudeières - Tee-shirt à manche longues et un pantalon long - Gants - Des chaussures avec des semelles en caoutchouc, ne jamais conduire pieds-nus ou en sandale.
Vérifiez d'avoir les lacets faits, et de les maintenir le plus loin possible des roues et du système interne.
Conseil conducteur
L'utilisateur ne doit pas faire plus de 120 kg, la taille et le poids ne certifient pas pleinement que l'utilisateur aura une entière maîtrise du véhicule. Il est de votre responsabilité de vous assurer que l'ensemble des utilisateurs ont bien conscience des risques. L'âge recommandé pour l'utilisation de ce produit est de 12 ans. Il est de votre responsabilité de mettre un enfant plus jeune en prenant en compte ses compétences, sa maturité et sa capacité et suivre les règles. Ne touchez pas le moteur ou les freins du produit juste après son utilisation, ces parties peuvent être extrêmement chaudes.
-Procedures et conditions de conduite
Veuillez vérifier les lois et les règles en vigueur dans votre pays avant d'utiliser le produit. En France, la vitesse linéaire sur sol plan et une personne n'excédant pas la charge maximale admissible est de 25km / h. Regardez autour de vous lorsque vous utilisez le produit, et prétez attention à tous les risques éventuels. Il est important de respecter les droits et les propriétés de chacun. Pour toute sécurité n'enclenchez pas l'accélérateur si vous n'êtes pas sur le produit. Ce produit n'est pas conçu pour faire des sauts, des figures acrobatiques et des dérapages. Ne conduisez jamais sur des routes, pres de vehicule, d'escaliers, de collines, de piscine ou d'autre cours d'eau. Veuillez maintainir le guidon avec vos deux mains. Ne montez jamais à plus d'une personne sur le produit. Veillez à garder vos doigs et toutes autres parties du corps loin des parties pouvant chauffer durant l'utilisation (Frein, moteur, chaine). N'utiliser jamais le produit avec un lecteur audio, ou avec votre smartphone a la main.
Ne jamais utiliser le produit pour tirer quelque chose sous peine d'abimer les composants et d'utiliser la batterie. Ne mettez jamais le produit en contact avec de l'eau, les composants électriques peuvent s'endommager et créer une situation dangereuse.
Roulez uniquement sur des surfaces plates et solides. Évitez les surfaces avec du gravier, des trous, de la glace, qui peuvent entraîner une perte de contrôle du produit. Ne roulez pas la nuit ou dans des zones où la visibilité est réduite. Ne roulez pas non plus en intérieur, dans des endroits où la moquette et les tapis peuvent vous générer.
Le niveau de pression acoustique d'émission pondéré A au poste de conduite ne dépasse pas 70dB(A). La valeur totale des vibrations auxquelles est exposé le système main bras ne dépasse pas 2.5m / s², la valeur moyenne quadratique maximale pondérée en fréquence de l'accelération à laquelle est exposée l'ensemble du corps ne dépasse pas 0.5m / s². (Precision de mesure incertaine)
Après chaque utilisation, vérifie que chaque pièce est bien à sa place, et qu'elle n'est pas endommagée.
Avant chaque utilisation, vérifiez les points suivants :
- Les freins sont en bon état de fonctionnement. Tous les composants sont en état et bien à leurs places.
- Les pièces ayant présenté des anomalies lors de la première utilisation ont bien été réparées ou changées selon les conditions du fabricant.
- La pression maximale de gonflage des pneumatiques est de 6.40 bars.
Les personnes qui disposent d'un suivi médical ou d'un traitement tels que : les personnes cardiaques, les femmes enceintes, les personnes non responsables, les personnes qui ont un problème au dos ou au cou, ne doivent pas se servir du produit.
Utilisation du chargeur
Avant d'utiliser le produit, il est nécessaire de charger le produit. Une longue charge peut être nécessaire avant la première utilisation. Veuillez-vous fier au voyant présent sur la batterie. Il est possible de charger votre batterie à tout moment afin d'assurer une puissance constante, il n'est pas nécessaire d'attendre que la batterie soit entièrement vide pour la mesure en charge. Veuillez ne pas utiliser le chargeur d'une autre marque, ceux-ci peuvent endommager la batterie de votre produit. Il est important de charger votre batterie au moins une fois tous les 3 mois, même si vous ne vous servez pas du produit, afin de lui assurer un cycle de vie normal. Évitez les chocs et le contact avec l'eau, il s'agit de facteurs non pris en charge par la garantie pouvant endommager la batterie. Le chargeur fourni est «intelligent», il est pensé pour s'arrêter à 100% de la charge et ne pas endommager la batterie. Le chargeur doit être en parfait état à chaque utilisation, vérifiez les fils, l'état des embouts et des connecteurs. Si le produit ne charge pas, il se peut que le chargeur soit défectueux, il est alors nécessaire de le changer. Le chargeur doit être utilisé uniquement par un adulte, il est important de le débrancher des deux côtés lorsqu'il ne charge pas.
- Batterie
Veuillez ne pas stocker la batterie à des températures trop extrêmes. En dessous de 30°C et au-dessus de 0°C. Si vous n'utilisez pas votre produit durant 60-90 jours, il se peut que la batterie soit moins performante qu’au début. Cette perte d’autonomie est due au manque d’utilisation et n’est donc pas prise en charge par la garantie. À la fin de son cycle, la batterie doit être jetée séparément des déchets génériques non différentiés. Jetez les batteries dans les conteneurs prévus à cet effet. La récupération et le recyclage des batteries contribuent à la protection de l’environnement et à la conservation des ressources matérielles. Ce produit contient une batterie au Li-ion, l’extinction d’un événementuel incendie doit se faire à partir d’un extincteur à poudre (Incendie classe D).
Entretien
Veuillez stocker votre produit dans un endroit sec et sans poussière, et évitez de le laisser trop longtemps dans un espace humide ou sous le soleil. Pour nettoyer votre appareil, utilisez un chiffon humide et un détergent doux. N'utilisez pas d'alcool, d'essence, de kérosène ou d'autre solvant chimiques corrosifs, pour nettoyer votre appareil, ce qui endommagerait son apparence et sa structure.
Vérifiez constamment l'état des composants de votre produit, si une partie est endommagée, veuillez la remplacer avant d'utiliser le produit. Si une pièce n'est pas en état de fonctionner, vous risquez de tomber et de vous blesser.
Transport
Si vous souhaitez transporter votre produit, ainsi que sa batterie, en avion ou via d'autres moyens de transport, veuillez contacter préalablement les autorités locales compétentes et le transporteur afin de vous informer sur les éventuelles interdictions et limites de transport. Les batteries au lithium sont considérées comme dangereuses dans de nombreux pays. Veuillez-vous assurer avant un voyage, que l'accès et le transport soient autorisés. Le droit international interdit le transport par avion des batteries au lithium.
Utilisation du produit
Pour allumer votre produit, appuyez sur le bouton Power situé sur votre guidon. Pour avancer, appuyez sur l'accélérateur situé également sur votre guidon. Placez vos deux pieds sur le produit et pressez la gachette d'accélération. Pour freiner, utilisez les freins manuels situés sur le guidon. Vous pouvez également utiliser le garde-boue arrêté, si votre produit en est équipé. Avant chaque utilisation, veuillez vérifier que les roues ne sont pas encombrées, que les freins fonctionnent. Afin d'effectuer certains réglages de base, notamment le jeu de la commande de frein, veuillez-vous rendre dans nos vidéos tutoriels disponibles sur notre chaîne YouTube : URBANGLIDE CHANNEL.
L'utilisation de ce type de produit sur de longue durée peut entrainer des vibrations qui peuvent être désagréables, faites des pauses régulièrement. Pour prévenir les autres usagers de votre présence, utilisez l'avertisseur sonore présent sur votre guidon, si votre produit en est équipé. Utilisez la LED avant pour éclairer votre chemin dans les lieux sombres. Lorsque vous stoppez votre véhicule, servez-vous de la béquille pour le stabiliser.
Rebus
CE PRODUIT CONTIENT DES BATTERIES LITHIUM QUI DOIVENT ETRE RECYCLEES DE FAÇON SURE : La batterie doit être retiree avant d'être mise au rebus. Avant toutes interventions, pensez à l'éteindre et la débrancher de la prise de courant.
Certaines pièces nécessitent un remplacement suivant le degré d'usure et son temps d'utilisation. Vous pouvez vous procurer les pièces détachées à l'adresse suivante (Section BIKE 140):
https://boutique.urbanglide.com
| Pièces détachées | Critères de remplacement | Critère d'acceptabilité | Méthode de remplacement | Références |
| Les pneumatiques | Perte de sa forme d'origine, présence de fissures, éclats ou tout autre signe d'usure | | Vidéo en ligne sur YouTube Urbanglide Channel | 3700092662847 |
| Les disques de frein | Bruits anormaux lors d'un freinage, faible épaisleur (<2.5mm) | Roulez à 15Km/h Freinez sur 1m, le produit doit s'arrêtier | Vidéo en ligne sur YouTube Urbanglide Channel | 3700092662854 |
| Les garnitures de frein | Bruits anormaux lors d'un freinage ou bruits de frottement anormaux | | Vidéo en ligne sur YouTube Urbanglide Channel |
| La câblette de commande des freins | Câble qui s'effiloche | | Vidéo en ligne sur YouTube Urbanglide Channel | Sur demande au service client |
| Bandes rétroréflchéissantes | Lorsque celle-ci se décolle | | Vidéo en ligne sur YouTube Urbanglide Channel | Sur demande au service client |
| Roulements | Bruits anormaux | | Contactez notre service client | Contactez notre service client |
Le numéro de série dispose de l'année de fabrication en préfixe situé sur l'étiquette d'information de votre produit.
AAAAAMXXXXXXXXXXXXX
2. La sonnette

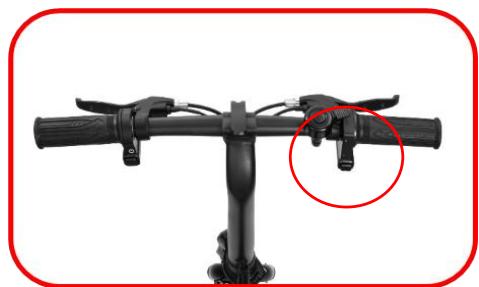

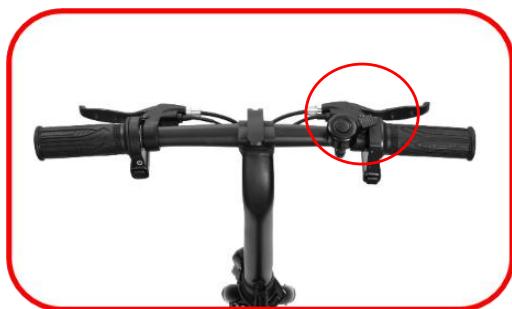

Il y a une sonnette située sur le guidon, servez-vous-en pour avertir les personnes autour de vous de votre arrivée.
4. Chargement

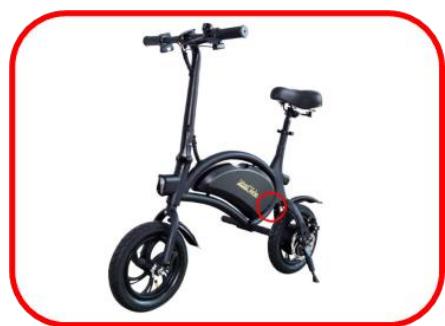

Le port de charge est situé dans le cadre de la draisienne, comme indiqué sur la photo suivante.
Lorsque la batterie est entièrement chargée, les LEDs de l'écran deviennent vertes.

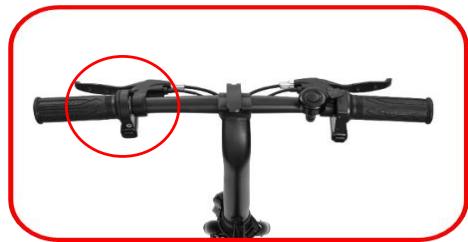

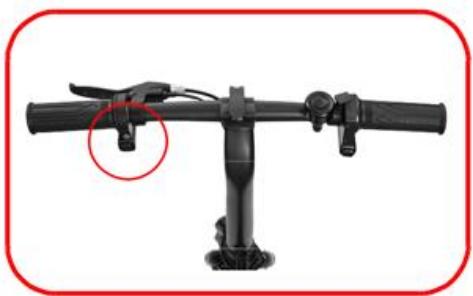

Comme indiqué sur la photo, le bouton entouré en rouge permet d'allumer et d'éteindre votre appareil. Poussez vers le haut pour allumer. Puis vers le bas pour éteindre. Pour allumer la lumière avant, appuyez 3 secondes sur le bouton situé sous l'indicateur de batterie.
L'écran situé à droite de votre guidon vous permet de suivre le niveau de batterie de votre appareil.
4 barres : Batterie à 100%
3 barres : Batterie en dessous de 80%
2 barres : Batterie en dessous de 50%
1 barre : Batterie en dessous de 20%
5. Pliage et dépliage

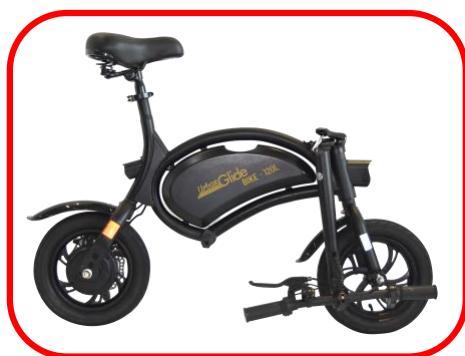

Pour déplier le guidon de votre vélo électrique, relevez-le et fixez-le grâce au verrou situé à sa base. Avant de rouler, vérifiez que votre guidon est bien serré et qu'il est stable.
Pour plier votre guidon, desserrez le verrou situé à sa base, puis abaissez le guidon le long de votre produit. Vous pouvez également dévisser les cale-pieds et retirer la selle pour que votre produit prenne le moins de place possible.
ATTENTION: Ce produit n'est pas autorisé sur la voie publique, veuillez-vous informer sur la législation de votre pays.
Dépannage
| Problème | Cause possible | Solution |
| Le produit ne fonctionne pas. | La batterie est déchargée. | Mettez la batterie en charge, vérifie qu'un voyant rouge s'allume. |
| Des connexions ou des cables sont débranchés. | Vérifiez que la batterie est bien enclenchée dans le produit. |
| Le produit ne fonctionne pas longtemps. | La batterie a besoin d'être chargée. | Mettez la batterie en charge, vérifie qu'un voyant rouge s'allume. |
| La batterie ne prend pas entièrement la charge. | Assurez-vous que les cables sont bien connectés. La batterie peut avoir besoin d'être changée. |
| Le produit s'est soudainment arrêté de fonctionner. | Surcharge, coupure. | Une surcharge peut entraîner une coupure du produit. Eteignez votre produit, patiently 15sec, puis rallumez-le. |
| Fusible grillé. | Une surcharge peut griller des fusibles, il faut alors les changer. Pour cela contacter le service après-venture.Avant cela, vérifie l'état de tous les cables et connecteurs. |
| Le produit avance lentement. | Les freins ne sont pas correctement ajustés. | Vérifiez l'état des freins, et tentez de les desserrer. Si cette opération ne fonctionne pas, veuillez contacter le service après-venture. |
| Le produit a fait une surcharge. | Vérifiez que l'utiliseur pèse moins que le poids recommends précédemment.Vérifiez qu'aucun object n'obstrue le bon fonctionnement du produit. |
| Mauvaise condition de conduite. | Assurez-vous d'être sur un terrain plat, sec et constant. |
| Les pneus/roues sont endommagés. | Vérifiez l'état des roues de votre produit. |
Vous retrouverez aussi de nombreuses vidéos tutoriels concernant l'entretien et la maintenance de votre produit sur notre chaîne youtube :
(Rubrique modèle concerné).
Tous les noms de produits, logos et marques sont la propriété de leurs détenteurs respectifs. Tous les noms d'entreprises, de produits et de services mentionnés sur ce manuel le sont à des fins d'identification uniquement. La mention de ces noms, logos et marques ne saurait constituer une recommandation d'utilisation.
Urbanglide. fr
Urbanglide
Urbanglide Channel
Nous soussigné PACT INFORMATIQUE déclarons par la présente que le produit.
Modèle: BIKE 140
Type : Vélo Électrique
Fonction : Vélo Électrique pour transport personnel
Description du produit : Vélo Électrique pliable avec siège et guidon régable
Répond à toutes les normes et directives techniques ci-dessous :
DIRECTIVES
| 2014/35/EU | 2014/30/EU | 2006/42/EC | 2011/65/EU |
STANDARD DE TESTS
| EN 60335-1:2012+A11:2014 | EN ISO 12100:2010 | IEC 60335-1:2010 |
| EN62233:2008 | | |
Tous les tests ont été effectués par les laboratoires mentionnés ci-dessous :
La présente déclaration est délivrée sous la responsabilité du fabricant et, le cas échéant, de son mandataire le 28/12/2020
Représentant de la société :
PACT GROUP
33 rue du ballon -
Noisy-le-Grand France
Maurice Bodokh
PDG
BIKE 140
Nunca use el producto para tirar objetos, esto podra dañar los componentes del mismo y desgastar la batería. Nunca ponga el producto en contacto con el agua, ues los componentes electricos podrian resultar dañados y create una situación peligrosa. Le niveau de pression acoustique d'émission pondéré A au poste de conduite ne dépasse pas 70dB(A). La valeur totale des vibrations auxquelles est exposé le système main bras ne dépasse pas 2.5m / s², la valeur moyenne quadratique maximale pondérée en fréquence de l'accelération à laquelle est exposée l'ensemble du corps ne dépasse pas 0.5m². (Precision de mesure incertaine)
Le numéro de série dispose de l'année de fabrication en préfixe situé sur l'étiquette d'information de votre produit.
Anno
Mese
Pour toutes informations, contactez notre service après-vente à l'adresse suivante :
Vous retrouvez aussi de nombreuses vidéos tutoriels concernant l'entretien et la maintenance de votre produit sur notre chaîne YouTube :
Enfin, n'hésitez pas à nous suivre sur nos réseaux sociaux Instagram et Facebook afin de suivre notre actualité.
