MODE D'EMPLOI CAMERA SÉCURITÉ EXTÉRIEURE FIXE AVIDSEN

pl 7 | ÉT Caméra IP WiFi 720P LE el extérieure ES

2 - ACCÈS À L'ENSEMBLE DES RÉGLAGES

A - CONSIGNES DE SÉCURITE 1 - PRÉCAUTIONS D'UTILISATION 3 - RECYCLAGE

+ La caméra ne doit pas être installée dans un (Ce logo signifie qu'il ne faut pas jeter les lieu où le fitre de l'objectif serait exposé aux appareils hors d'usage avec les ordures rayures et aux salissures. ménagères. Les substances dangereuses

+ Ne pas exposer l'objectif à la lumière directe du qu'ils sont susceptibles de contenir soleil ou à une quelconque source lumineuse peuvent nuire à la santé et à réfléchie. l'environnement. Faites reprendre ces

+ Ne pas multiplier les multiprises ou les câbles appareils par votre distributeur ou utilisez les moyens prolongateurs. de collecte sélective mis à votre disposition par

Ne pas instaler à proximité de produits votre commune. chimiques acides, d'ammoniaque où d'une source d'émission de gaz toxiques. : L'installation et l'utilisation de la caméra doivent être en accord avec la législation locale Pour en savoir plus www.quefairedemesdechets.fr

2 - ENTRETIEN ET NETTOYAGE Avant tout entretien, débrancher le produit du secteur.

Ne pas nettoyer le produit avec des substances abrasives ou corrosives.

Utiliser un simple chiffon doux légèrement humidifié.

Ne pas vaporiser à l'aide d'un aérosol, ce qui pourrait endommager l'intérieur du produit.

B - DESCRIPTION DU PRODUIT

1 - CONTENU DU KIT CAMÉRA IP WIFI 720P LA Caméra Chevilles pour fixation murale PA Adaptateur secteur 230Vac 50 Hz / Vis pour fixation murale

12Vdc 1A KA Antenne à visser à l'arrière de la caméra

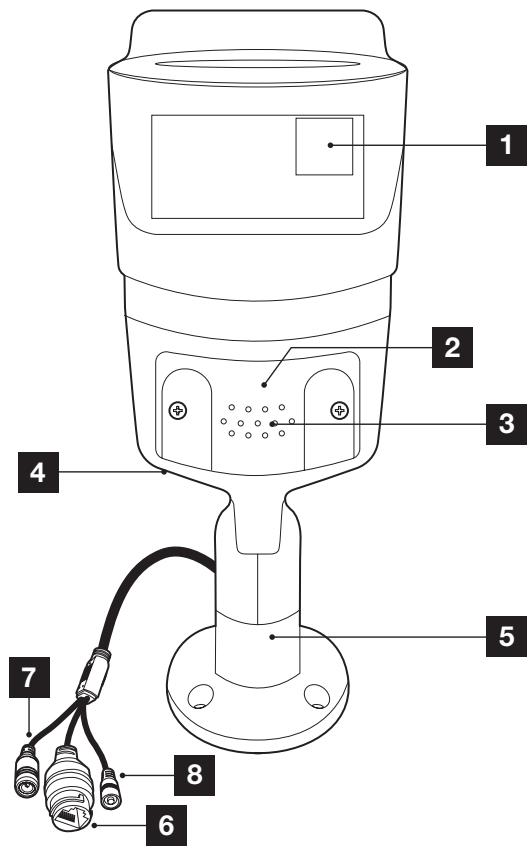

2 - CAMÉRA CAMÉRA IP WIFI 720P OVi d se n

B - DESCRIPTION DU PRODUIT QRCode à scanner durant la mise en service avec l'application Protect-Home

Capot emplacement pour carte microSD (non fournie) de jusqu'à 128Go

Grille du haut-parleur

Emplacement du microphone (sur la face arrière)

Pied orientable (toutes les articulations peuvent être déverrouilées/verrouilées avec la clé à 6 pans fournie)

Prise RJ45 pour connexion réseau (utilisation facultative) Prise alimentation pour adaptateur secteur (fourni)

Bouton « reset » : réinitialisation

Objectif de la caméra

Eclairage infrarouge pour vision de nuit Capteur crépusculaire pour commande de l'éclairage infrarouge

3 - ADAPTATEUR SECTEUR Un adaptateur secteur 230Vac 50Hz / 12Vdc 1A est fourni dans le kit pour l'alimentation de la caméra. Ne pas utiliser d'autres modèles d'alimentation sous risques de détériorer la caméra et annuler la garantie.

avidsen CAMÉRA P WE 720P C - INSTALLATION

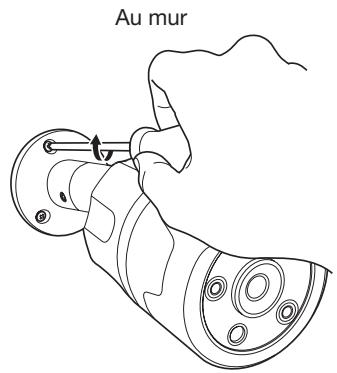

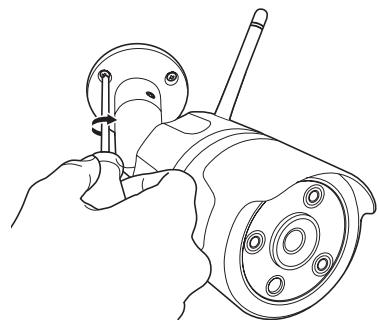

1 - INSTALLATION DE LA CAMÉRA

+ La caméra peut être fixée au mur ou au plafond. + Fixez la caméra à l'aide de vis et chevilles appropriées à la nature du support (les vis et chevilles fournies conviennent pour des murs en matériau plein).

Attention à fixer solidement la caméra pour éviter toute chute.

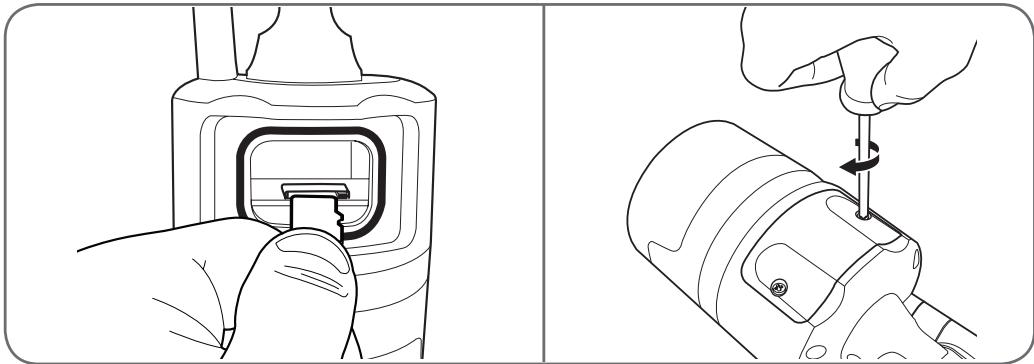

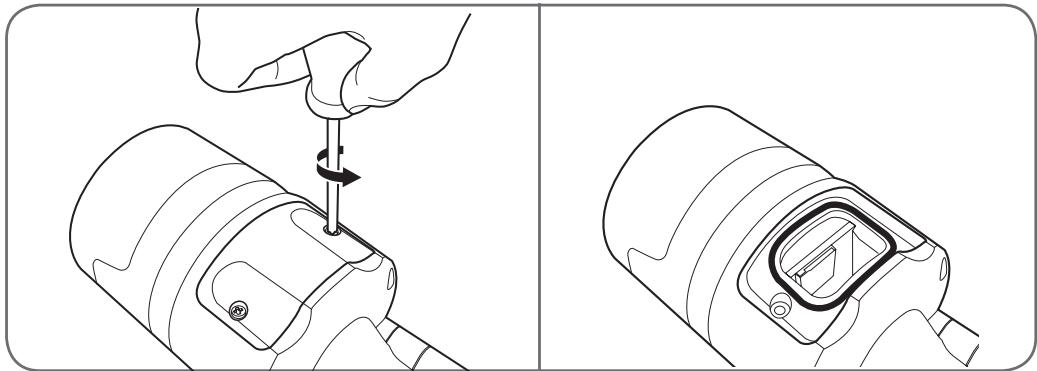

2 - INSERTION D'UNE CARTE MICROSD (NON FOURNIE)

Votre caméra dispose d'un logement pour carte microSD lui permettant de disposer d'une mémoire de stockage interne. La taille maximum est de 128Go.

La présence de cette carte est facultative, mais nécessaire si vous souhaitez que la caméra enregistre de façon autonome.

+ Veuillez insérer la carte microSD

NS L Remarque : Ces manipulations doivent être effectuées avec la caméra déconnectée de l'alimentation secteur.

1- CONFIGURATION DE LA CAMÉRA ET AJOUT DANS L’APPLICATION Remarque : les captures présentées sont issues de la version Android de l'application Protect-Home. Le fonctionnement de la version (OS pour iPhone est similaire.

Téléchargez l'application Protect-Home @ sur l'appstore ou Google Play puis lancez l'application. Acceptez les demandes d'autorisation envoyées par l'application si nécessaire (accès à l'appareil photo pour scan du QRCode...)

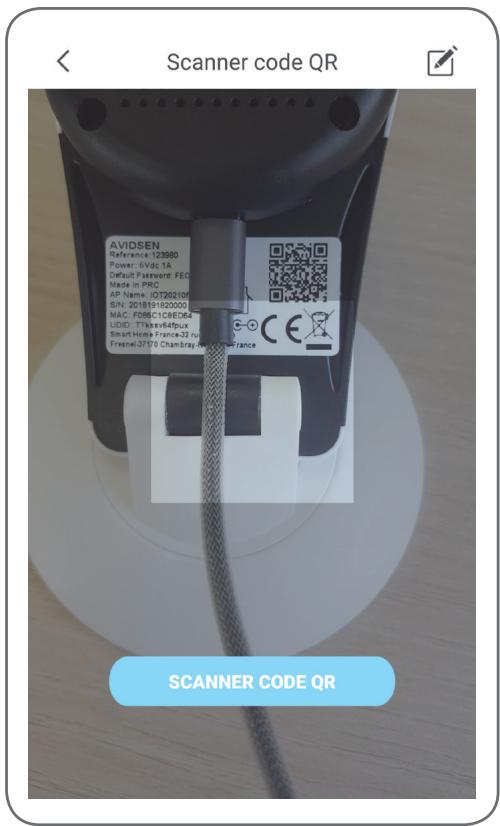

Cliquez ensuite sur l'icône, l'appli ouvre l'appareil photo de votre smartphone et vous invite à scanner le QRCode présent sur la caméra

< Scanner code QR E4

SCANNER CODE OR CAMÉRA IP WIFI 720P

À ce stade la caméra doit être sous tension et avoir démarré. Elle émet une mélodie d'attente lorsqu'elle est prête.

Cliquez sur « La musique signalant la réussite à retenti » pour continuer.

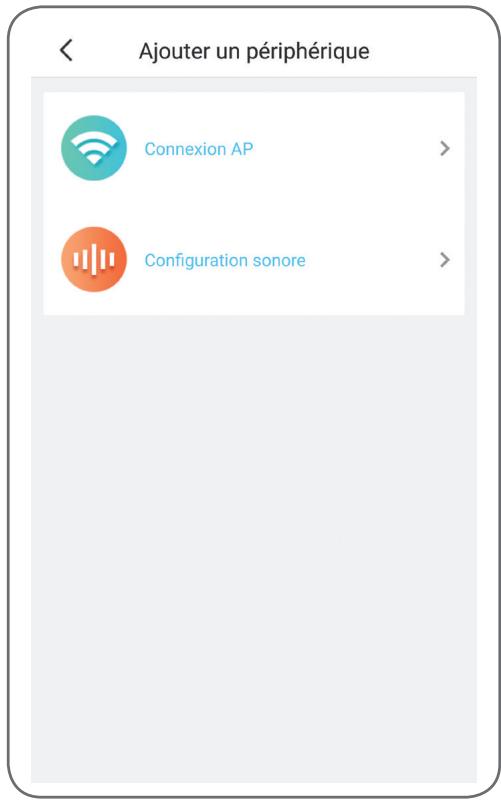

L'appli vous demande alors comment configurer la caméra :

€ Ajouter un périphérique © Configuration sonore > KL 2

Connexion AP : par connexion WiFi

Configuration sonore : les informations seront transmises par le haut-parleur du smartphone.

Sélectionnez l'une ou l'autre des méthodes pour continuer (elles sont équivalentes) :

CAMÉRA IP WIFI 720P T à

< x SSID l Mot de passe ©

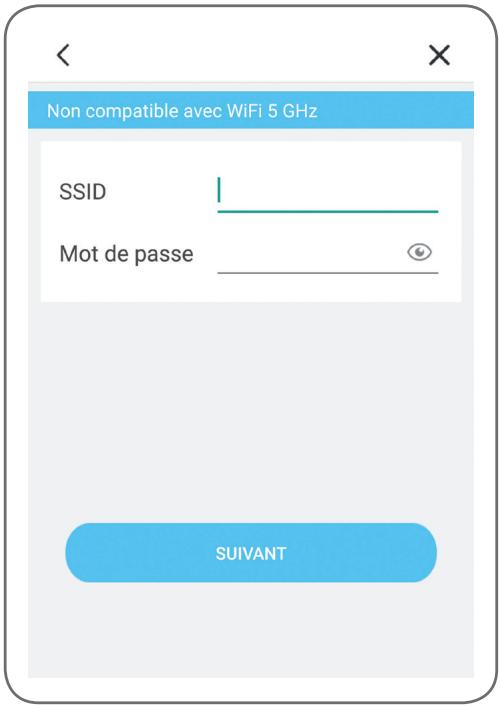

L'appli vous demande alors quel réseau et quelle cé elle doit transmettre à la caméra pour lui donner accès à internet

Important : La caméra est compatible réseau 2.4GHz - 20/40 auto - WPAAWPA2.

Non compatible WiFi 5Ghz, non compatible encryptage WEP.

Veuillez vérifier les paramètres WiFi de votre box où contacter votre fournisseur d'accès Internet en cas de difficulté lors de la connexion

Si vous avez choisi « configuration sonore », assurez-vous d'avoir activé le son de votre smartphone.

Placez-vous à proximité de votre caméra avec votre smartphone (30 cm) pour poursuivre.

Cliquez sur « Suivant » après avoir indiqué le réseau WiFi à utiliser et la clé correspondante. Votre smartphone transmet alors les instructions à la caméra. La caméra émet une mélodie au bout de

quelques secondes après avoir réussi à rejoindre le réseau que votre smartphone lui indique.

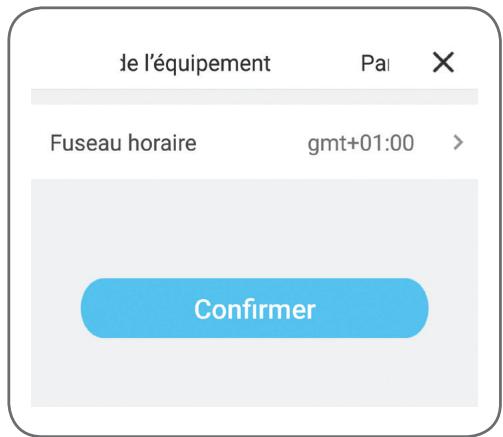

Lorsque votre smartphone détecte la présence de votre caméra sur le réseau il vous demande quel fuseau horaire utiliser :

de l'équipement Pa X Fuseau horaire gmt+01:00 >

L'heure indiquée est incrustée dans les enregistrements vidéo faits par la caméra. (Europe GMT+1 heure d'hiver, GMT+2 heure d'été).

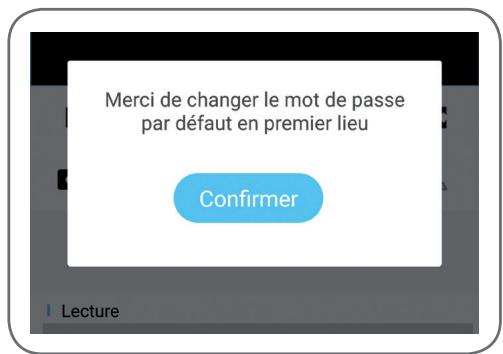

2 - ACCÈS À L'ENSEMBLE DES RÉGLAGES Lors du premier accès à votre caméra, vous êtes immédiatement invité à changer le mot de passe par défaut de votre caméra :

Merci de changer le mot de passe par défaut en premier lieu

Mot de passe actuel 8 caractèr ©

Nouveau mot de passe 8 caractèr ©

Confirmer le nouveau mot

8 caractèr © de passe

Le mot de passe par défaut est indiqué sur l'étiquette sur votre caméra

Le mot de passe par défaut (« Default password ») est un code à 8 lettres qui est indiqué sur le marquage de votre caméra à côté du QRCode. Le nouveau mot de passe doit être une combinaison de 8 caractères composée de lettres et chiffres.

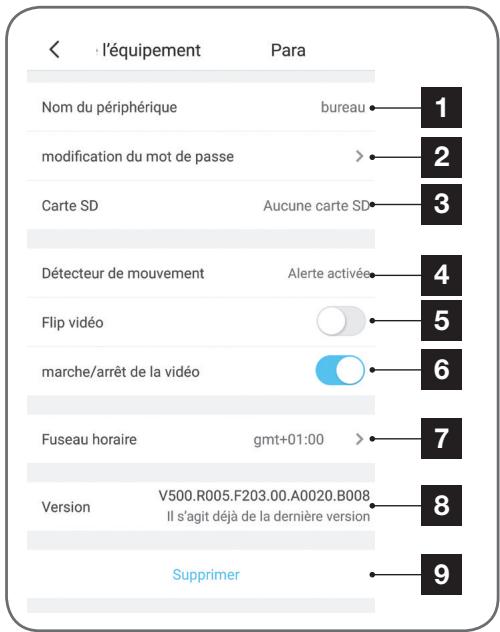

2.1 - CONFIGURATION Après avoir cliqué sur l'image de votre caméra depuis la liste des caméras, cliquez sur l'icone #83 pour accéder à la configuration complète de votre caméra :

Nom du périphérique bureau

modification du mot de passe

Cane sD Aucune carte St

Détecteur de mouvement Alerte activé

marche/arrêt de la vidéo

Fuseau horaire gmor:00 >

V500 R005.F203.00.10020.8008,

Version Al s'ogi déjà de la dernière version

EM Pour pus ce facité, renommez votre caméra ici après association

PA Modification du mot de passe d'accès à la caméra qui est changé lors de la mise en service

EM Gestion de la carte microSD (non fournie) et formatage

EM Gestion de la détection de mouvement : activation/désactivation de l'enregistrement sur carte microSD lorsqu'un mouvement est détecté dans le champ de la caméra et activation/désactivation des notifications par l'application pour plus de tranquilité

EM Retounement vertical de l'image en cas d'installation au plafond

CA Mode privé : permet de désactiver l'image et le son de la caméra depuis l'application (coupe tout enregistrement et toute notification par la même occasion)

HA Fégiage du fuseau horaire pour mise à l'heure de l'heure incrustée sur les vidéo prises par la caméra

Fuseau horaire gmt+01:00 >

LA Version actuelle du micrologiciel de la caméra

CM Suppression de la caméra : retire la caméra de la liste des caméras connues de l'application (mais ne change pas le mot de passe de connexion qui a été personnalisé)

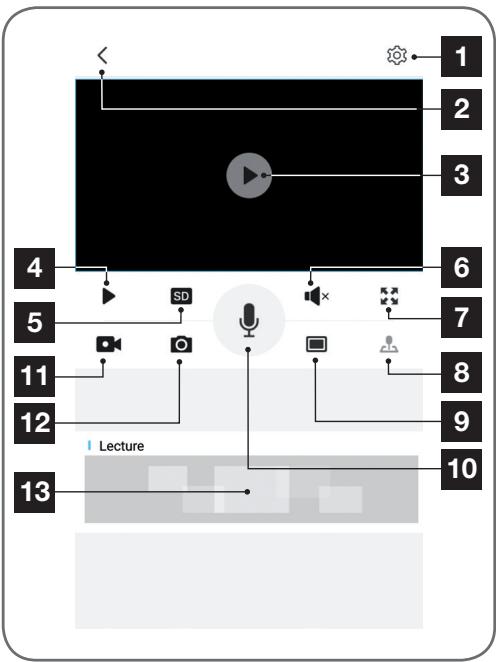

1 - VIDÉO EN DIRECT Depuis la liste des caméras (écran d'accueil de l'application après lancement), cliquez sur l'image ou le nom de votre caméra pour afficher l'image en direct :

D LAN Accès à la configuration de la caméra

PA Retour à la liste des caméras connues de l'application

EM Image en direct Démarrage/arrêt de la vidéo

EM Sélection de la qualité d'image. Attention une qualité élevée nécessite une connexion plus performante côté caméra tout comme côté smartphone

Activation/désactivation du micro de la caméra

LAN Passage en format paysage pour afficher la vidéo en plein écran

Inutilisé sur ce modèle

E - UTILISATION Affichage simultané de jusqu'à 4 caméras

Activation du micro du smartphone pour parler via le haut-parleur de la caméra:

Lancement/arrêt d'un enregistrement vidéo {enregistrement en mémoire du smartphone)

Prise d'une photo immédiate (enregistrement en mémoire du smartphone)

Si une carte microSD est présente dans la caméra et que des enregistrements vidéo ont eu lieu côté caméra, vous pouvez les consulter en cliquant ici

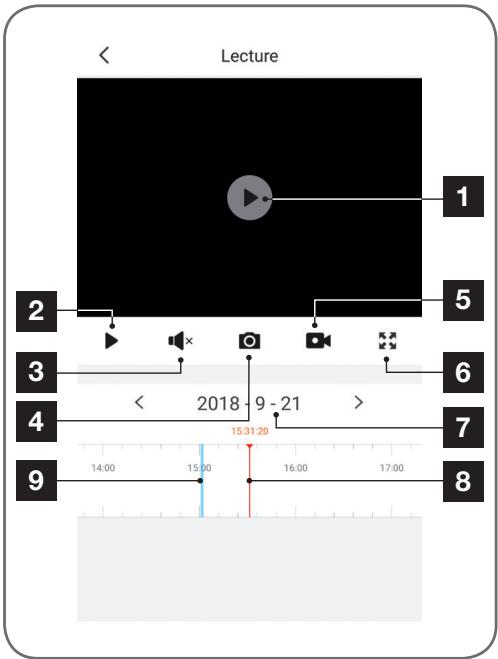

2 - CONSULTATION DES VIDÉOS ENREGISTRÉES PAR LA CAMÉRA Sur l'écran de visualisation du direct, cliquez sur la zone en bas de l'écran pour consulter le contenu de la carte microSD (non fournie) et les enregistrements faits par la caméra en votre absence. Si des vidéos ont été enregistrées sur la carte microSD (non fournie) insérée dans la caméra, leur présence est indiquée de la manière suivante :

Lorsqu'une vidéo enregistrée est consultée, elle apparaît à la place de l'image en direct

Lancement/arrêt de la relecture

Activation/désactivation du son de la vidéo enregistrée

Prise d'une photo immédiate de l'enregistrement en cours de visualisation {sauvegarde en mémoire du smartphone)

Lancement/arrêt d'un enregistrement vidéo stocké en mémoire du smartphone de la vidéo en cours de visualisation

Passage en plein écran

Date en cours de consultation (cliquez sur « < » OÙ « > » pour la changer)

L'index en rouge indique l'heure de visualisation en cours (glissez vers la gauche où la droite pour changer d'endroit dans la vidéo ou changer de vidéo)

La présence de raies colorées en bleu indique que des vidéos ont été stockées dans la caméra à l'heure correspondante

CAMÉRA IP WIFI 720P CAMÉRA IP WIFI 720P OVi d se n

F - REINITIALISATION En cas de problème, la configuration WiFi peut être réinitialisé en appuyant sur la touche Reset sur le câble jusqu'à l'émission d'un bip sonore. Une fois réinitialisée, la caméra redémarre. Au bout de 30 secondes elle est disponible pour reconfiguration.

Remarque : L'appui sur la touche Reset ne supprime pas la caméra de votre application

G-FAQ Impossible d'installer l'application Protect-Home sur mon appareil Android

Impossible d'installer l'application Protect-Home sur mon appareil Apple

La caméra n'est pas détectée

comme étant en ligne lorsqu'on veut l'associer sur smartphone

La connexion à la caméra est impossible depuis le réseau local

L'image de la caméra est inaccessible via internet. L'image est de mauvaise qualité ou saccadée

La détection de mouvement se déclenche de manière intempestive

La caméra n'est pas détectée comme étant en ligne

Lorsqu'on veut l'associer sur smartphone

CAMÉRA IP WIFI 720P Votre appareil dispose d'une version trop ancienne d'Android ou incompatible

Veuilez contacter le support technique du fabricant de votre appareil Android afin d'obtenir une mise à jour récente

GooglePlay effectue une vérification des éléments essentiels au bon fonctionnement de l'application, si votre matériel ne répond pas à tous les critères nécessaires, il vous refusera l'installation

Veuillez-vous munir d'un autre terminal Android

Votre appareil dispose d'une version iOs trop ancienne

Veuilez effectuer la mise à jour système de votre appareil

Connexion caméra trop lente

Connectez temporairement votre smartphone sur le même réseau que la caméra lors de l'ajout dans l'appli

Problème réseau / alimentation électrique

Vérifiez vos connexions réseau et électrique

Problème configuration réseau

Contrôlez la configuration réseau de votre caméra

Problème configuration réseau

Contrôlez les réglages de votre installation (box, routeur)

Réglages vidéo inappropriés

Contrôlez les réglages vidéo et baissez la qualité si nécessaire

Réglages détection de mouvement inappropriés

Connexion caméra trop lente

Connectez temporairement votre smartphone sur le même

Réseau que la caméra lors de l'ajout dans l'appli

CAMÉRA IP WIFI 720P OVi d se n

1 - CARACTÉRISTIQUES TECHNIQUES BEI E | WiFi IEEE 802.11 b/g/n 2.4Ghz Compatible WPA/WVPA2 RJ45 Ethernet 10/100Mbps MEET: | Ce more nee (0 |

EE Automatique (capteur crépusculaire) Portée : 25m

Angle de vision | 68° | D Touches | Une touche de réinitialisation des paramètres WiFi |

BE T Aa Microphone et haut-parleur intégrés pour communication audio Ugo bidirectionnelle Gus 1 logement pour carte microSD jusqu'à 128Go pour stockage de vidéo avec accès à distance . ; PA 10°C à 50°C. 10% à 90%FIH sans condensation EESTI LONCTEL Indice de protection IP66

5 - DÉCLARATION DE CONFORMITÉ CE

+ Ce produit est garantie 2 ans, pièces et main d'œuvre, à compter de la date d'achat. Il est impératif de garder une preuve d'achat durant toute cette période de garantie.

La garantie ne couvre pas les dommages causés

par négligence, chocs ou accidents.

Toute intervention sur l'appareil annulera la garantie

3 - ASSISTANCE ET CONSEILS

+ Malgré tout le soin que nous avons porté à la conception de nos produits et à la réalisation de cette notice, si vous rencontrez des difficultés lors de l'installation de votre produit ou des questions, il est fortement conseillé de contacter nos spécialistes qui sont à votre disposition pour vous conseiller.

En cas de problème de fonctionnement pendant l'installation ou après quelques jours d'utisation, il est impératif de nous contacter devant votre installation afin que l'un de nos techniciens diagnostique l'origine du problème car celui provient certainement d'un réglage non adapté où d'une installation non conforme. Si le problème vient du produit, le technicien vous donnera un numéro de dossier pour un retour en magasin. Sans ce numéro de dossier le magasin sera en droit de refuser l'échange du produit

Contactez les techniciens de notre service après- vente au

0 892 701 369 ST Du lundi au vendredi de 9H à 12H et de 14H à 18H.

4 - RETOUR PRODUIT - SAV Malgré le soin apporté à la conception et fabrication de votre produit, si ce dernier nécessite un retour en service après-vente dans nos locaux, il est possible de consulter l'avancement des interventions sur notre site internet à l'adresse suivante http///sav.avidsen.com

Avidsen s'engage à disposer d'un stock de pièces

détachées sur ce produit pendant la période de garantie contractuelle.

À la directive RED Déclaration de conformité à la directive RED SMART HOME FRANCE Déclare sous son entière responsabilité que l'équipement désigné ci-dessous :

Caméra-IP extérieure 720p HD 123981

Est conforme à la directive RED 2014/58/UE et que sa conformité a été selon les normes applicables en vigueur :

À Tours le 04/10/18 Alexandre Chaverot, président

[ à € Ajouter un périphérique

de l'équipement Pa X Fuseau horaire gmt+01:00 >

The time indicated is inset in the video recordings made by the camera. (Europe: GMT+ 1 hour in winter, GMT+ 2 hours in summer).

Merci de changer le mot de passe par défaut en premier lieu

720P WIFI IP CAMERA D - CONFIGURATION < mot de passe mod Mot de passe actuel 8 caractèr ©

Nouveau mot de passe 8 caractèr ©

Confirmer le nouveau mot

8 caractèr © de passe

Le mot de passe par défaut est indiqué sur l'étiquette sur votre caméra

The default password is an 8-letter code indicated on the camera marking at the side of the QRCode.

Nom du périphérique bureau

modification du mot de passe

Cane sD Aucune carte St

Détecteur de mouvement Alerte activé

marche/arrêt de la vidéo

CELL Fuseau horaire gmor:00 >

Version Al s'ogi déjà de la dernière version

€ Ajouter un périphérique © Configuration sonore > KL 2

de l'équipement Pa X Fuseau horaire gmt+01:00 >

De aangegeven tid staat afgedrukt op de video- opnames die door de camera gemaakt zijn. (Europa: GMT+1 uur wintertid, GMT+2 uur zomertid).

Merci de changer le mot de passe par défaut en premier lieu

marche/arrêt de la vidéo

Fuseau horaire gmor:00 >

V500 R005.F203.00.10020.8008,

Version Al s'ogi déjà de la dernière version

€ Ajouter un périphérique © Configuration sonore > KL 2

de l'équipement Pa X Fuseau horaire gmt+01:00 >

Die angegebene Uhrzeit wird in den von der Kamera aufgezeichneten Videos eingeblendet. (Europa: GMT+1 Winterzeit, GMT+2 Sommerzeit)

2 - ZUGANG ZU SÂMTLICHEN EINSTELLUNGEN Beim ersten Zugriff auf Ihre Kamera werden Sie direkt aufgefordert, das Standardpasswort lhrer Kamera zu ändern:

Merci de changer le mot de passe par défaut en premier lieu

Mot de passe actuel 8 caractèr ©

Nouveau mot de passe 8 caractèr © Confirmer le nouveau mot

8 caractèr © de passe

Le mot de passe par défaut est indiqué sur l'étiquette sur votre caméra

Das Standardpasswort (Default password") ist ein Code mit 8 Buchstaben, der auf Ihrer Kamera neben dem QR-Code angegeben ist. Das neue Passwort muss aus einer Kombination von Zahlen und Buchstaben bestehen und 8 Zeichen umfassen.

Nom du périphérique bureau

modification du mot de passe

Cane sD Aucune carte St

Détecteur de mouvement Alerte activé

marche/arrêt de la vidéo

CELL Fuseau horaire gmor:00 >

Version Al s'ogi déjà de la dernière version

€ Ajouter un périphérique © Configuration sonore > KL 2

Configuraciôn sonora: la informacién se transmitirä por el altavoz del teléfono inteligente.

CÂMARA IP WIFI 720P T à

de l'équipement Pa X Fuseau horaire gmt+01:00 >

La hora indicada estard incrustada en las grabaciones de video realzadas por la câmara. Europa: GMT+1 hora de inviemo, GMT+2 hora de verano)

2 - ACCESO A TODOS LOS AJUSTES En el primer acceso a la câmara, se le invitarä inmediatamente à cambiar la contraseña por defecto de la câmara

Merci de changer le mot de passe par défaut en premier lieu

< l'équipement Para Nom du périphérique EE | modification du mot de passe a 2 | Confirmer Care 50 aucun care 50—[Æ}]

marche/arrêt de la vidéo

Fuseau horaire gmor:00 >

V500 R005.F203.00.10020.8008,

Version Al s'ogi déjà de la dernière version

€ Ajouter un périphérique © Configuration sonore > KL 2

de l'équipement Pa X Fuseau horaire gmt+01:00 >

A hora indicada 6 registada nos videos gravados pela câmara. (Europa: GMT+1 - horärio de inverno, GMT+2 - horärio de veräo).

Merci de changer le mot de passe par défaut en premier lieu

CÂMARA IP WIFI 720P D - CONFIGURAÇAO < mot de passe mod Mot de passe actuel 8 caractèr ©

Nouveau mot de passe 8 caractèr ©

Confirmer le nouveau mot

8 caractèr © de passe

Le mot de passe par défaut est indiqué sur l'étiquette sur votre caméra

A palavra-passe predefinida (‘Default password") um cédigo de 8 letras indicado na etiqueta da sua câmara, ao lado do Cédigo QR.

Nom du périphérique bureau

modification du mot de passe

Cane sD Aucune carte St

Détecteur de mouvement Alerte activé

marche/arrêt de la vidéo

Fuseau horaire gmor:00 >

V500 R005.F203.00.10020.8008,

Version Al s'ogi déjà de la dernière version

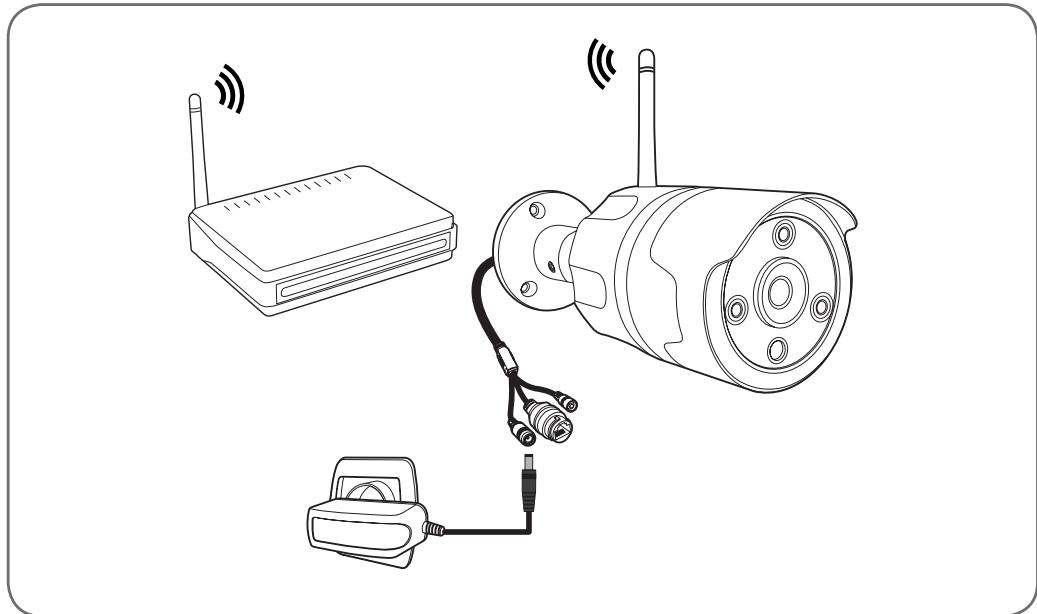

3 - CONNESSIONE DELLA TELECAMERA ( à

€ Ajouter un périphérique © Configuration sonore > KL 2

Configuration sonore (Configurazione acustica): le informazioni_ saranno_trasmesse_ dal'altoparlante dello smartphone.

TELECAMERA IP WIFI 720P T à

de l'équipement Pa X Fuseau horaire gmt+01:00 >

L'ora indicata compare in sovrimpressione nei video registrati dalla telecamera. (Europa: GMT+1 ora solare, GMT+2 ora legale)

2 - ACCESSO ALLE IMPOSTAZIONI Quando si accede alla telecamera la prima volta, l'utente à invitato a cambiare la password predefinita della telecamera:

Merci de changer le mot de passe par défaut en premier lieu

TELECAMERA IP WI-FI 720P D - CONFIGURAZIONE < mot de passe mod Mot de passe actuel 8 caractèr ©

Nouveau mot de passe 8 caractèr ©

Confirmer le nouveau mot

8 caractèr © de passe

Le mot de passe par défaut est indiqué sur l'étiquette sur votre caméra

La password predefnita (‘Default password") à il codice a 8 lettere marcato sulla telecamera accanto al codice QR.

Nom du périphérique bureau

modification du mot de passe

Cane sD Aucune carte St

Détecteur de mouvement Alerte activé

marche/arrêt de la vidéo

Fuseau horaire gmor:00 >

V500 R005.F203.00.10020.8008,

Version Al s'ogi déjà de la dernière version
