CAMERA SÉCURITÉ INTÉRIEURE MOTORISÉE - Sécurité AVIDSEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra IP wifi 720P intérieure motorisée
Marque	AVIDSEN
Modèle	CAMERA SÉCURITÉ INTÉRIEURE MOTORISÉE
Alimentation	5 VDC / 1 A (adaptateur secteur 230 VAC, 5 VDC / 2 A fourni)
Résolution vidéo	1280 x 720 pixels (720p)
Angle de vision	72°
Vision de nuit	Infrarouge automatique (capteur crépusculaire), portée 10 m
Contrôle moteur	Panoramique 355°, inclinaison 100°
Connectivité	WiFi IEEE 802.11 b/g/n 2.4 GHz (compatible WPA/WPA2) et RJ45 Ethernet 10/100 Mbps
Stockage	Emplacement pour carte microSD jusqu'à 128 Go (non fournie)
Audio	Microphone et haut-parleur intégrés pour communication audio bidirectionnelle
Capteur optique	1/4" CMOS
Compression vidéo	H.264
Température d'utilisation	0 °C à 50 °C, humidité 10 % à 90 % sans condensation
Dimensions	L 103 mm x H 135 mm x P 110 mm
Poids	255 g
Entretien	Débrancher avant nettoyage ; utiliser un chiffon doux légèrement humidifié ; ne pas utiliser de substances abrasives ou corrosives ; ne pas vaporiser d'aérosol
Sécurité	Ne pas exposer à la lumière directe du soleil ou à des produits chimiques ; installer conformément à la législation locale ; ne pas manoeuvrer les moteurs à la main
Garantie	2 ans pièces et main d'œuvre (sur présentation de la preuve d'achat)
Service après-vente	0892701369 (0,35 €/min + prix appel) du lundi au vendredi 9h-12h / 14h-18h
Pièces détachées	Stock de pièces détachées pendant la période de garantie contractuelle
Réparabilité	Retour possible en SAV avec numéro de dossier fourni par le technicien
Déclaration de conformité	Conforme à la directive RED 2014/53/UE

FOIRE AUX QUESTIONS - CAMERA SÉCURITÉ INTÉRIEURE MOTORISÉE AVIDSEN

Comment installer la caméra ?

Fixez le support au mur ou au plafond avec les vis et chevilles fournies. Branchez l'adaptateur secteur et attendez la mélodie de démarrage. Téléchargez l'application Protect-Home, scannnez le QR code sous la caméra, puis suivez les instructions de connexion WiFi.

Quel type de WiFi est compatible ?

La caméra est compatible avec les réseaux WiFi 2,4 GHz en mode 20/40 auto, avec chiffrement WPA/WPA2. Elle n'est pas compatible avec le WiFi 5 GHz ni le chiffrement WEP.

Comment réinitialiser la caméra ?

Appuyez sur le bouton Reset à l'arrière jusqu'à entendre un bip sonore. La caméra redémarre et est prête pour une nouvelle configuration après environ 30 secondes. Cela ne supprime pas la caméra de l'application.

Quelle taille maximale de carte microSD puis-je utiliser ?

La caméra accepte les cartes microSD jusqu'à 128 Go (non fournie). La carte est nécessaire pour l'enregistrement autonome et la consultation à distance.

Comment changer le mot de passe de la caméra ?

Lors du premier accès, l'application vous invite à changer le mot de passe par défaut (code à 8 lettres situé sur l'étiquette près du QR code). Le nouveau mot de passe doit comporter 8 caractères (lettres et chiffres). Vous pouvez également le modifier dans les réglages (icône engrenage).

Pourquoi l'application ne trouve-t-elle pas ma caméra ?

Vérifiez que la caméra est sous tension et qu'elle émet la mélodie d'attente. Assurez-vous que votre smartphone est connecté au même réseau WiFi 2,4 GHz. Si nécessaire, connectez temporairement votre smartphone sur le même réseau que la caméra lors de l'ajout.

Comment visionner les vidéos enregistrées ?

Depuis l'écran de visualisation en direct, cliquez sur la zone en bas de l'écran pour accéder au contenu de la carte microSD. Les vidéos apparaissent sous forme de barres colorées (bleu). Vous pouvez sélectionner la date et l'heure pour lire les enregistrements.

Que faire si l'image est de mauvaise qualité ou saccadée ?

Vérifiez la configuration réseau (box, routeur) et abaissez la qualité vidéo dans les réglages de l'application (icône en forme d'engrenage, puis paramètres vidéo). Une mauvaise connexion peut dégrader la fluidité.

Comment activer la détection de mouvement ?

Dans les réglages de la caméra (icône engrenage), activez la détection de mouvement. Vous pouvez également paramétrer l'enregistrement sur carte microSD et les notifications. Si la détection est trop sensible, réorientez la caméra ou ajustez les paramètres.

Où trouver le numéro de service après-vente ?

Le service après-vente est joignable au 0892701369 (0,35 €/min + prix appel) du lundi au vendredi de 9h à 12h et de 14h à 18h. Pour un retour produit, contactez le SAV pour obtenir un numéro de dossier.

MODE D'EMPLOI CAMERA SÉCURITÉ INTÉRIEURE MOTORISÉE AVIDSEN

Caméra IP wifi 720P intérieure motorisée

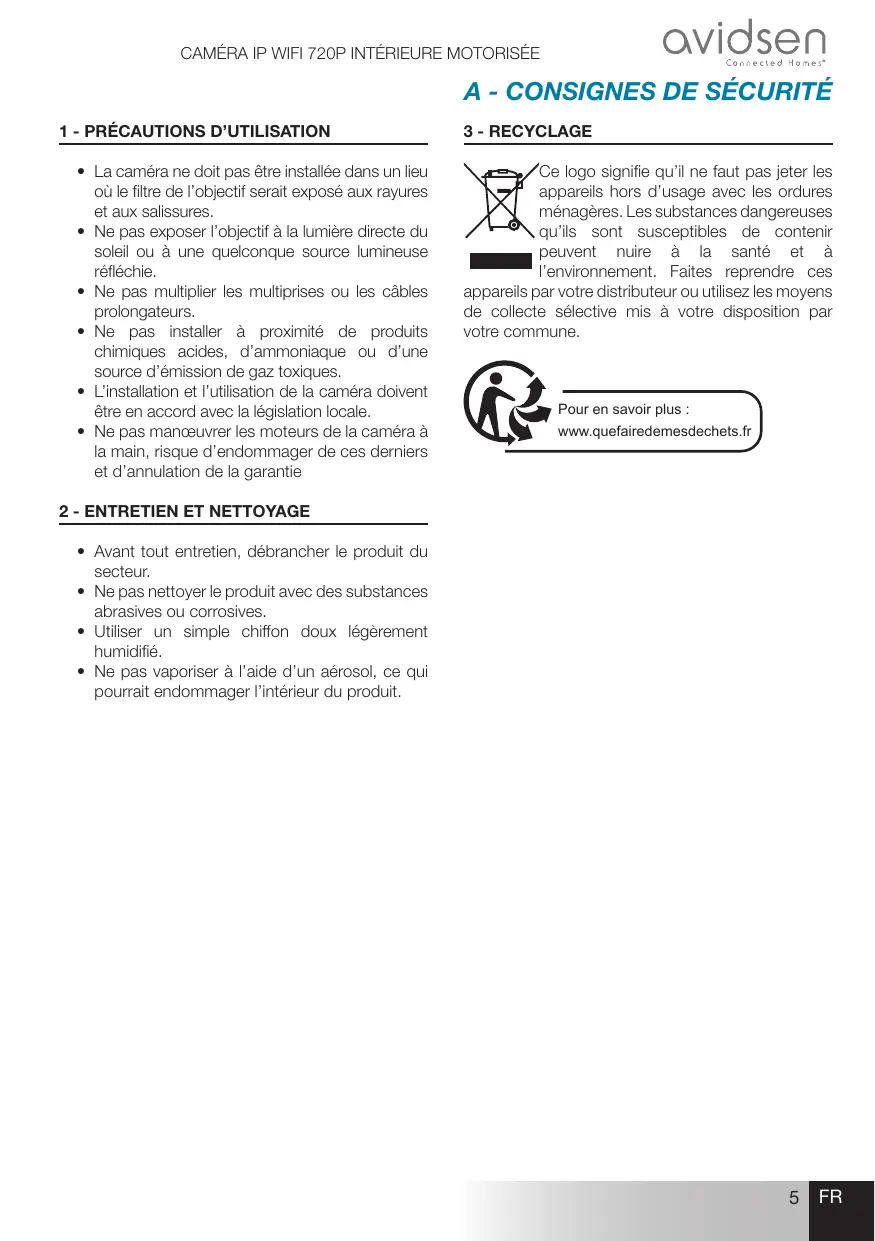

• Laamera ne doit pas être installée dans un lieu où le filtre de l'objet serait exposé aux rayures et aux salissures.
• Ne pas exposer l'objet à la lumière directe du soleil ou à une quelconque source lumineuse réfléchie.
• Ne pas multiplier les multiprises ou les câbles prolongateurs.
• Ne pas installer à proximité de produits chimiques acides, d'ammoniaque ou d'une source d'émission de gaz toxiques.
• L'installation et l'utilisation de la caméra doit être en accord avec la législation locale.
• Ne pas manoeuvrer les moteurs de la caméra à la main, risque d'endommager ces derniers et d'annulation de la garantie

Entretien et nettoyage

• Avant tout entretien, débrancher le produit du secteur.
• Ne pas nettoyer le produit avec des substances abrasives ou corrosives. Utiliser un simple chiffon doux légèrement humidifié.
• Ne pas vaporiser à l'aide d'un aérosol, ce qui pourrait endommager l'intérieur du produit.

3-RECYCLAGE

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé et à l'environnement. Faites reprendre ces

appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

Pour en savoir plus : www.quefairodedemesdechets.fr

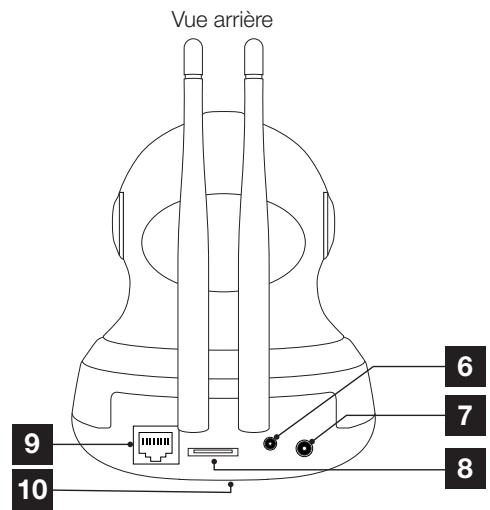

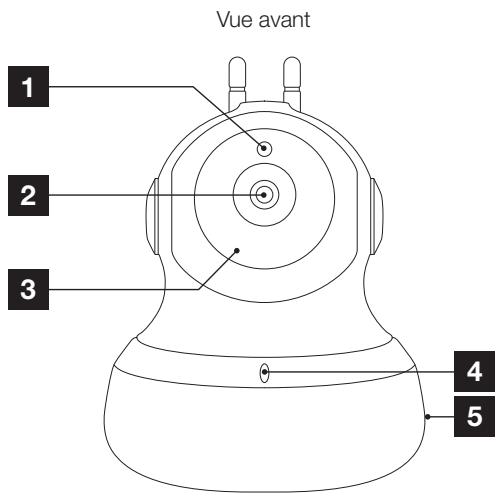

1- Contenu du KIT

1	Capteur crépusculaire pour commande de l'éclairage infrarouge
2	Objectif
3	Éclairage infrarouge pour vision de nuit (sur tout le pourtour de l'objectif)
4	Microphone
5	Haut-parleur

6	Bouton « reset » : réinitialisation
7	Prise alimentation pour adaptateur secteur (fourni)
8	Emplacement pour carte microSD (non fournie) de jusqu'à 128Go
9	Prise réseau RJ45 (utilisation facultative)
10	QRCode à scanner durant la mise en service avec l'application Protect-Home (face inférieure)

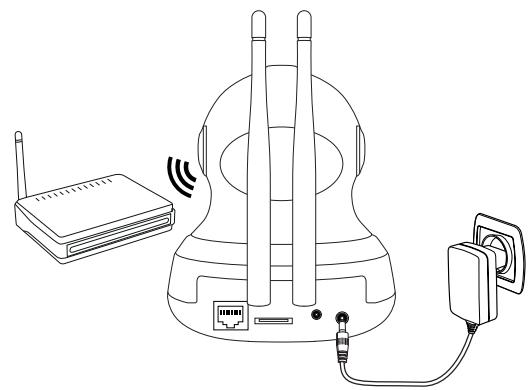

3-Adaptateur secteur

Un adaptateur secteur 230Vac 50Hz / 5Vdc 2A est fourni dans le kit pour l'alimentation de laamera. Ne pas utiliser d'autres modèles d'alimentation sous risques de détériorer laamera et annuler la garantie.

1- Installation de la caméra

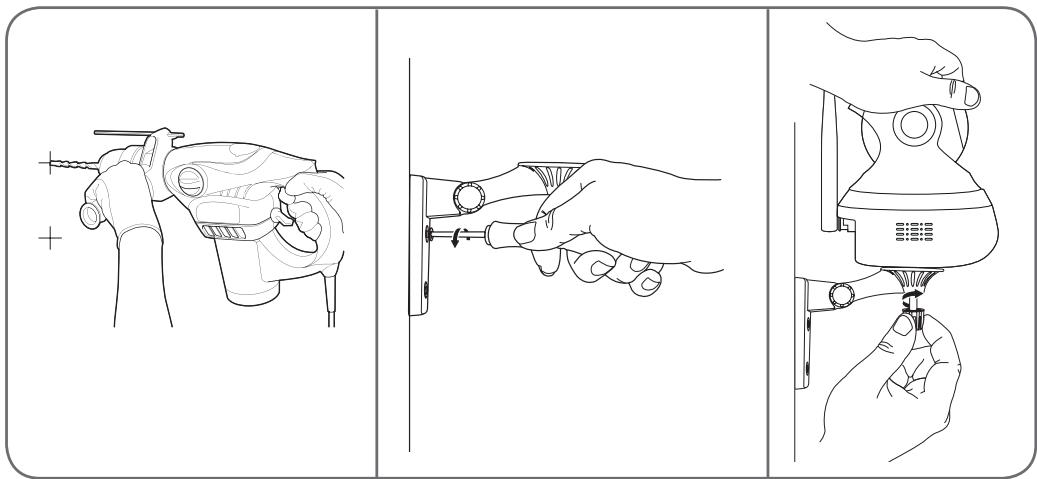

La caméra peut être fixée au mur, au plafond ou posée sur une surface horizontalement plane.

Fixez le support de laamera à visser à l'aide de vis et chevilles appropriées à la nature du support (les vis et chevilles fournies conviennent pour des murs en matériaux pleins).

Attention à fixer solidement la caméra pour éviter toute chute.

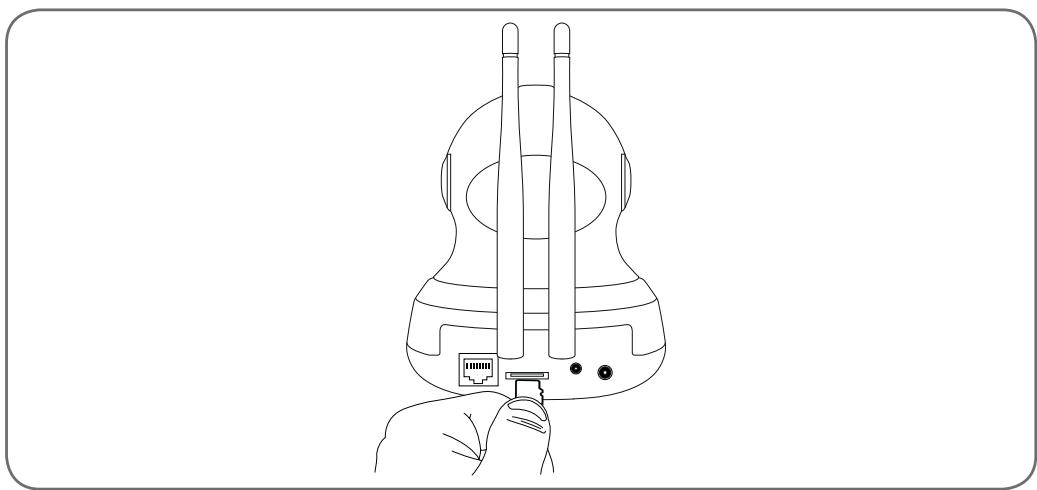

Votre caméra dispose d'un logement pour carte microSD lui permettant de disposer d'une mémoire de stockage interne. La capacité maximum est de 128Go.

La présence de cette carte est facultative, mais nécessaire si vous souhaitez que la camera enregistre de façon autonome.

1 - Configuration de la caméra et AJOUT dans l'application

Remarque : les captures présentées sont issues de la version Android de l'application Protect-Home. Le fonctionnement de la version iOS pour iPhone est similaire.

Téléchargez l'application Protect-Home sur l'AppStore ou Google Play puis lancez l'application. Acceptez les demandes d'autorisation envoyées par l'application si nécessaire (accès à l'appareil photo pour scan du QRCode...).

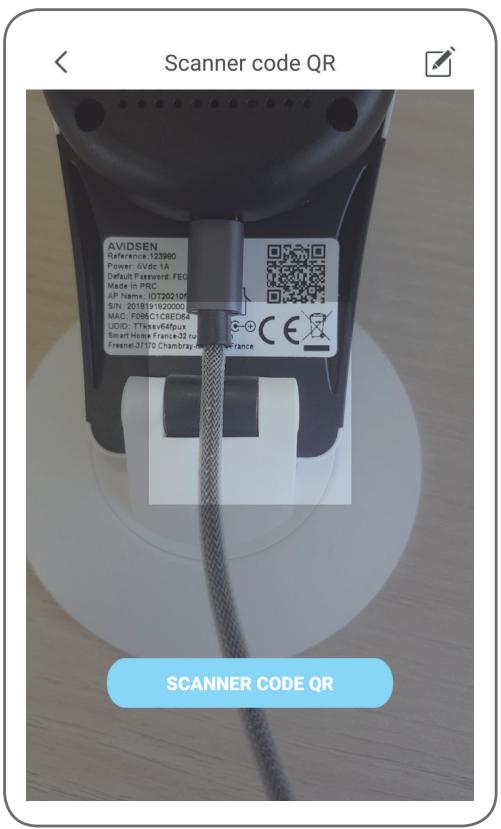

Cliquez ensuite sur l'icône, l'appli ouvre l'appareil photo de votre smartphone et vous invite à scanner le QRCode présent sur laamera :

À ce stade, laamera doit être sous tension et avoir démarré. Elle émet une mélodie d'attente lorsqu'elle est prête.

Cliquez sur « La musique signalant la réussite a retenti » pour continuer.

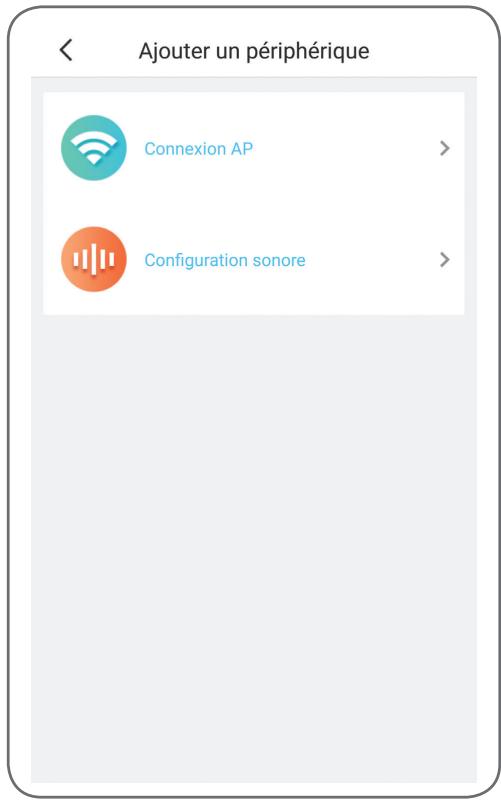

L'appli vous demande alors comment configurer la caméra :

Connexion AP : par connexion Wi-Fi.

Configuration sonore : les informations seront transmises par le haut-parleur du smartphone.

Sélectionnez l'une ou l'autre des méthodes pour continuer (elles sont équivalentes):

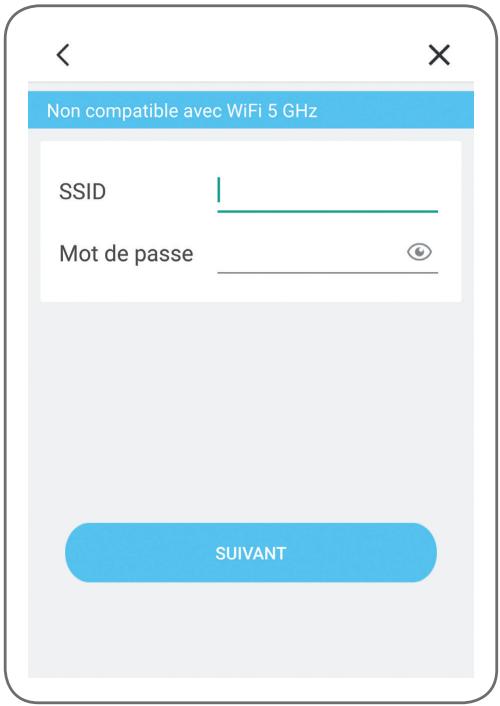

L'appli vous demande alors quel réseau et celle clé elle doit transmettre à laamera pour lui donner accès à internet.

Important : Laamera est compatible réseau 2.4GHz - 20/40 auto - WPA/WPA2.

Non compatible WiFi 5GHz, non compatible encryption WEP.

Veuillez vérifier les paramètres WiFi de votre box ou contacter votre fournisseur d'accès Internet en cas de difficulté lors de la connexion.

• Si vous avez besoin de la « configuration sonore », assurez-vous d'avoir activé le son de votre smartphone.
• Placez-vous à proximité de votre caméra avec leur smartphone (30 cm) pour poursuivre.

Cliquez sur « Suivant » après avoir indiqué le réseau WiFi à utiliser et la clé correspondante. Votre smartphone transmet alors les instructions à laamera. Laamera émet une mélodie au bout de

Quelles secondes après avoir réussi à rejoindre le réseau que votre smartphone lui indique.

Lorsque votre smartphone détecte la présence de votre caméra sur le réseau, il vous demande quel fuseau horaire utiliser :

L'heure indiquée est incrustée dans les enregistrements vidéo faits par laamera. (Europe : GMT+1 heures d'hiver, GMT+2 heures d'été).

2-Accès à l'ensemble des Réglages

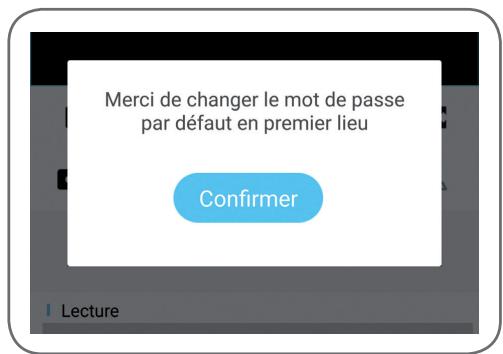

Lors du premier accès à votreamera, vous êtes immédiatement invité à changer le mot de passe par défaut de votreamera :

< mot de passer	mod
Mot de passer actuel	8 caractère
Nouveau mot de passer	8 caractère
Confirmer le nouveau mot de passer	8 caractère
Le mot de passer par défaut est indiqué sur l'étiquette sur votreamera

Le mot de passe par défaut (« Default password ») est un code à 8 lettres qui est indiqué sur le marquage de votre appareil à côté du QRCode. Le nouveau mot de passe doit être une combinaison de 8 caractères composée de lettres et chiffres.

2.1 - Configuration

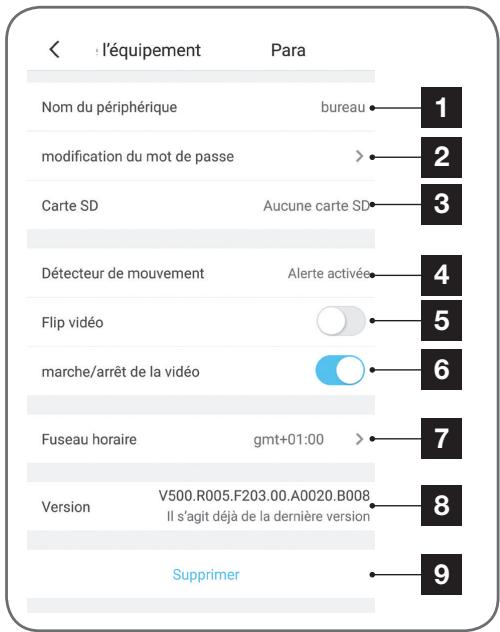

Après avoir cliqué sur l'image de votreamera depuis la liste des camères, cliquez sur l'icône pour accéder à la configuration complète de votreamera :

1	Pour plus de facilité, renommez votre CAMERA ici après association
2	Modification du mot de passer d'accès à laamera qui est changé lors de la mise en service
3	Gestion de la carte microSD (non fournie) et formatage
4	Gestion de la détction de mouvement :activation/désactivation de l'enregistrement sur carte microSD lorsqu'un mouvement est détecté dans le champ de laamera et activation/désactivation des notifications par l'application pour plus de tranquilillité
	Détecteur de mouvement
	Ne pas déranger
5	Retournement vertical de l'image en cas d'installation au plafond
6	Mode privé : permet de désactiver l'image et le son de laamera depuis l'application (coupe tout enregistrement et toute notification par la même occasion)

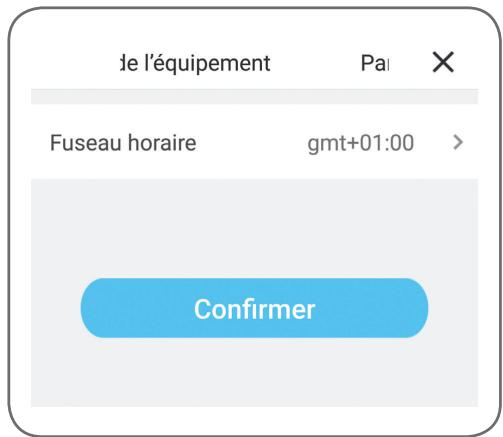

7	Réglage du fuseau hora pour mise à l'heure de l'houre incrustée sur les videoopsis par laamera
	Fuseau horaGMT+01:00>
	Confirmer
8	Version actuelle du micrologiciel de laamera
9	Suppression de laamera : retire laamera de la liste des caméras connues de l'application (mais ne change pas le mot de passer de connexion qui a été personnelisé)

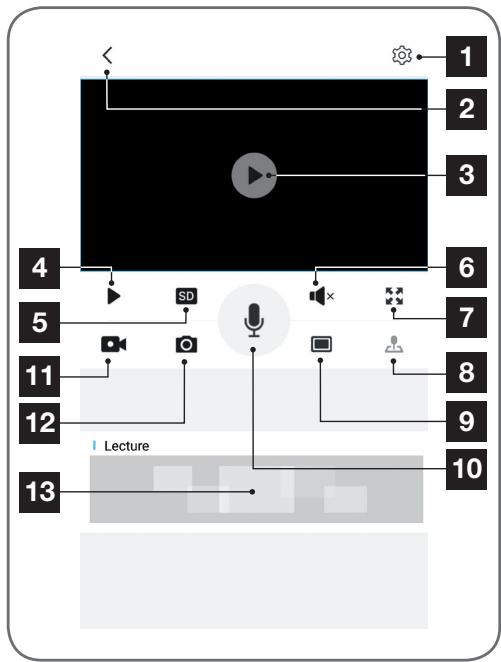

Depuis la liste des caméras (écran d'accueil de l'application après lancement), cliquez sur l'image ou le nom de votre caméra pour afficher l'image en direct :

1	Accès à la configuration de laamera
2	Retour à la liste des caméras connues de l'application
3	Image en direct
4	Démarrage/arrêt de la dette
5	Sélection de la qualité d'image. Attention : une qualité élevée nécessite une connexion plus performante côteéraamera tout comme côte smartphone
6	Activation/désactivation du micro de laamera
7	Passage en format paysage pour afficher la dette en plein écran
8	Contrôle des moteurs et de l'orientation de laamera

9	Affichage simultané de jusqu'à 4 caméras
10	Activation du micro du smartphone pour parler via le haut-parleur de laamera
11	Lancement/arrêt d'un enregistrement videoe (enregistrement en=mémoire du smartphone)
12	Prise d'une photo immediate (enregistrement en=mémoire du smartphone)
13	Si une carte microSD est présente dans laamera et que des enregistrentes videoo ont eu lieu côtéamera, vous pouvez les consulter en cliquant ici

2 - Consultation des VIDEOS enregistrées par la caméra

Sur l'écran de visualisation du direct, cliquez sur la zone en bas de l'écran pour consulter le contenu de la carte microSD (non fournie) et les enregistrements faits par la camera en votre absence. Si des vidéos ont été enregistrées sur la carte microSD (non fournie) insérée dans la camera, leur présence est indiquée de la manière suivante :

E - Utilisation

1	Lorsqu'une video enregistrée est consultée, elle apparait à la place de l'image en direct
2	Lancement/arrêt de la relecture
3	Activation/désactivation du son de la video enregistrée
4	Prise d'une photo immediate de l'enregistrement en cours de visualisation (sauvegarde en mémoire du smartphone)
5	Lancement/arrêt d'un enregistrement video stocké en mémoire du smartphone de la video en cours de visualisation
6	Passage en plein écran
7	Date en cours de consultation (cliquez sur « < » ou « > » pour la changer)
8	L'index en rouge indique l'heure de visualisation en cours (glissez vers la gauche ou la droite pour changer d'endroit dans la video ou changer de video)
9	La présence de raies colorées en bleu indique que desVIDEOS ont été stockées dans laamera à l'heure correspondante

En cas de problème, la configuration WiFi peut être réinitialisée en appuyant sur la touche Reset à l'arrière jusqu'à l'émission d'un bip sonore. Une fois réinitialisée, laamera redémarre. Au bout de 30 secondes elle est disponible pour reconfiguration.

Remarque : L'appui sur la touche Reset ne supprime pas laamera de votre application

Symptômes	Causes possibles	Solutions
Impossible d'installer l'application Protect-Home sur mon apparéil Android	Votre apparéil dispose d'une version trop ancienne d'Android ou incompatible	Veuillez contacter le support technique du fabricant de votre apparéil Android afin d'obtenir une mise à jour réçente
	GooglePlay effectue une vérification des éléments essentiels au bon fonctionnement de l'application, si vous matériel ne répond pas à tous les critères nécessaires, il vous refusera l'installation	Veuillez-vous munir d'un autre terminal Android
Impossible d'installer l'application Protect-Home sur mon apparéil Apple	Votre apparéil dispose d'une version iOS trop ancienne	Veuillez effectuer la mise à jour système de votre apparéil
Laamera n'est pas détectée comme étant en ligne lorsqu'on veut l'associer sur smartphone	Connexionamera trop lente	Connectez temporairement votre smartphone sur le même réseau que laamera lors de l'ajout dans l'appli
La connexion à laamera est impossible depuis le réseau local	Problème réseau / alimentation électrique	Vérifiez vos connexions réseau et électrique
	Problème configuration réseau	Contrôlez la configuration réseau de votreamera
L'image de laamera est inaccessible via internet. L' image est de mauvaise qualité ou saccadée	Problème configuration réseau	Contrôlez les réglages de votre installation (box, routeur)
	Réglages videoinappropriés	Contrôlez les réglages videoe et baissez la qualité si nécessaire
La détction de mouvement se déclenché de manière intempestive	Réglages détction de mouvement inappropriés	Orientez laamera
Laamera n'est pas détectée comme étant en ligne	Connexionamera trop lente	Connectez temporairement votre smartphone sur le même
Lorsqu'on veut l'associer sur smartphone		Réseau que laamera lors de l'ajout dans l'appli

1-Characteristiques techniques

Caméra
Alimentation	5VDC / 1A
Interface réseau	WiFi IEEE 802.11 b/g/n 2.4Ghz Compatible WPA/WPA2 RJ45 Ethernet 10/100Mbps
Capteur optique	¼" CMOS
Intensité lumineuse minimum	0 lux
Vision de nuit	Automatique (capteur crépusculaire) Portée : 10m
Angle de vision	72°
Contrôle moteurs	Course horizontale 355° / Course verticale 100°
Touches	Une touche de réinitialisation des paramètres WiFi
Compression vidéo	h.264
Résolution	1280x720 pixels
Audio	Microphone et haut-parleur intégrés pour communication audio bidirectionnelle
Stockage	1 logement pour carte microSD jusqu'à 128Go pour stockage de videoe avec accès à distance
Température d'utilisation et humidité	0°C à 50°C, 10% à 90%RH sans condensation
Dimensions	L103mm x H135mm x P110m
Poids	255g

2-GARANTIE

• Ce produit est garanti 2 ans, pièces et main d'œuvre, à compter de la date d'achat. Il est impératif de garder une preuve d'achat durant toute cette période de garantie.

La garantie ne couvre pas les dommages causés par négligence, chocs ou accidents.

Toute intervention sur l'appareil annulera la garantie.

3 - Assistance et conseils

• Malgré tout le soin que nous avons porté à la conception de nos produits et à la réalisation de cette notice, si vous rencontrez des difficultés lors de l'installation de votre produit ou des questions, il est fortement conseillé de contacter nos spécialistes qui sont à votre disposition pour vous conseiller.
• En cas de problème de fonctionnement pendant l'installation ou après quelques jours d'utilisation, il est impératif de nous contacter afin que l'un de nos techniciens diagnostique l'origine du problème car celui-ci provient certainement d'un réglage non adapté ou d'une installation non conforme. Si le problème vient du produit, le technicien vous donnera un numéro de dossier pour un retour en magasin. Sans ce numéro de dossier, le magasin sera en droit de refuser l'échange du produit.

Contactez les techniciens de notre service après-vente au:

0892701369

Service 0.35E / min +prix appel

Du lundi au vendredi de 9H à 12H et de 14H à 18H.

4 - RETOUR produit - SAV

Malgré le soin apporté à la conception et fabrication de votre produit, si ce dernier nécessite un retour en service après-vente dans nos locaux, il est possible de consulter l'avancement des interventions sur notre site Internet à l'adresse suivante: http://sav.avidsen.com

Avidsen s'engage à disposer d'un stock de pièces détachées sur ce produit pendant la période de garantie contractuelle.

5 - Déclaration de conformite ce

Déclaration de conformité à la directive RED SMART HOME FRANCE

Déclare sous son entière responsabilité que l'équipement désigné ci-dessous :

Caméra-IP intérieure 720p HD motorisée 123982

Est conforme à la directive RED 2014/53/UE et que sa conformité a été selon les normes applicables en vigueur :

EN62368-1 :2014

EN62479:2010

EN301 489-1 V2.1.1:2017-02

EN301 489-17 V3.1.1 :2017-03

EN300 328 V2.1.1 :2016-11

À Tours le 02/10/18

Alexandre Chaverot, président

SmartHome France

19 avenue Marcel Dassault

ZAC des Deux Lions - 37200 Tours - France
