MODE D'EMPLOI RAD-LD50090K RADIOLA

RADIOLA Manuel d'utilisation RADIOLA

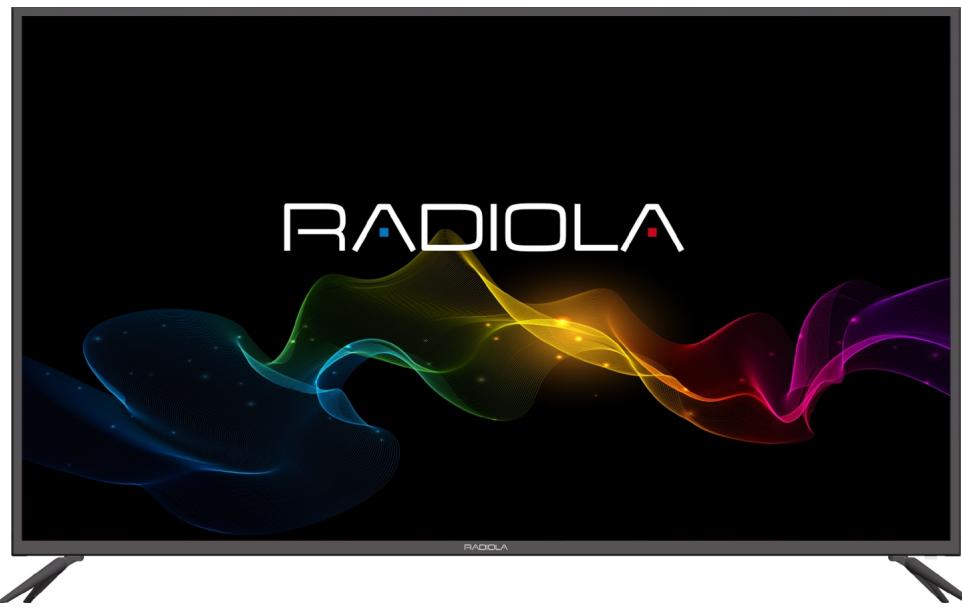

TELEVISEUR LED 50” UHD

RAD-LD50090K Veuillez lire et conserver ces instructions

• Français Table des matières Mise en route Instructions de sécurité importantes. Panneau de commandes Raccordement p. 10
• Télécommande p. 13
• Montage du socle ou démontage du socle p. 15
• Montage sur Un support MUFAI p. 16
• Opération Installation initiale p. 17

7. Lecteur Média..….................................................... 29

Pour référence Dépannage... 32

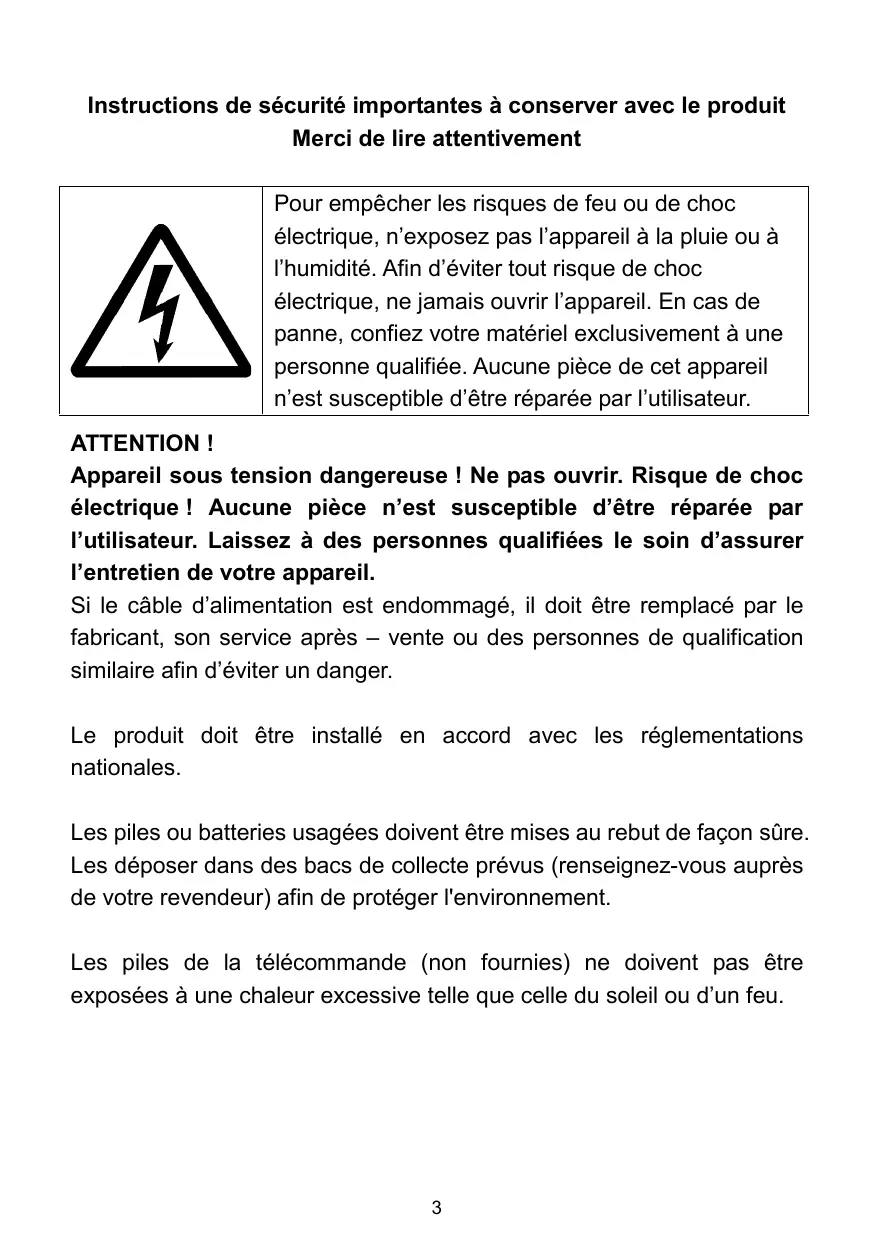

Instructions de sécurité importantes à conserver avec le produit Merci de lire attentivement Pour empêcher les risques de feu ou de choc électrique, n’exposez pas l'appareil à la pluie ou à l'humidité. Afin d'éviter tout risque de choc électrique, ne jamais ouvrir l'appareil. En cas de panne, confiez votre matériel exclusivement à une personne qualifiée. Aucune pièce de cet appareil n'est susceptible d'être réparée par l'utilisateur. ATTENTION ! Appareil sous tension dangereuse ! Ne pas ouvrir. Risque de choc électrique ! Aucune pièce n’est susceptible d’être réparée par l'utilisateur. Laissez à des personnes qualifiées le soin d'assurer l'entretien de votre appareil. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après — vente ou des personnes de qualification similaire afin d'éviter un danger. Le produit doit être installé en accord avec les réglementations nationales. Les piles ou batteries usagées doivent être mises au rebut de façon sûre. Les déposer dans des bacs de collecte prévus (renseignez-vous auprès de votre revendeur) afin de protéger l'environnement. Les piles de la télécommande (non fournies) ne doivent pas être exposées à une chaleur excessive telle que celle du soleil ou d’un feu.

Bonne disposition de l'appareil -_ Placez l'appareil sur une surface plane, rigide et stable. Ne pas placer l'appareil sur un tapis. - Ne posez pas votre appareil au-dessus d’un autre dispositif qui risquerait d'entraîner une surchauffe (par exemple, un récepteur ou un amplificateur). - Ne placez rien en dessous de l'appareil (par exemple, des CD ou des magazines). Espace de ventilation - Placez l'appareil dans un endroit suffisamment ventilé afin d'éviter une accumulation de chaleur interne. Laissez au moins un espace de 10cm à l'arrière et au-dessus de l'appareil ainsi qu'un espace de 5cm sur les côtés afin d'éviter toute surchauffe. - Ne pas obstruer les ouvertures de ventilation par des objets tels que des journaux, nappes, rideau, etc. Préservez l'appareil des températures élevées, de l'humidité, de l’eau et de la poussière. - L'appareil ne doit pas être exposé à des égouttements d’eau ou des éclaboussures. Aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil. - Ne placez pas d'objets susceptibles d'endommager votre appareil près de ce dernier (par exemple, objets remplis de liquide ou bougies allumées). - Ne pas placer sur l'appareil de sources de flammes nues telles que des bougies allumées.

Alimentation électrique - Veuillez débrancher le produit en cas de non-utilisation prolongée. - Si le cordon d'alimentation est endommagé, celui-ci doit être remplacé par le fabricant, son service après-vente ou des personnes qualification similaire afin d'éviter un danger. - Cet appareil doit être relié à un réseau électrique 230V — 50Hz. - La prise d'alimentation réseau est utilisée comme dispositif de déconnexion, ainsi la prise d'alimentation doit demeurer aisément accessible après installation du produit. - L'appareil est destiné à être utilisé sous un climat tempéré uniquement. - L'appareil doit être connecté à un socle du réseau d'alimentation muni d’une connexion reliée à la terre. AVERTISSEMENT Ne jamais placer un téléviseur à un emplacement instable. Un téléviseur peut tomber, en causant des blessures ou la mort d'une personne. De nombreuses blessures, en particulier dans le cas d'enfants, peuvent être évitées en prenant des précautions simples comme: - L'utilisation de meubles ou de socles recommandés par le fabricant du téléviseur. - L'utilisation exclusive de mobilier pouvant supporter le poids du téléviseur en toute sécurité. - S'assurer que le téléviseur ne dépasse pas du rebord du mobilier sur lequel elle est placée. - Ne jamais placer le téléviseur sur un meuble haut (par exemple, les armoires ou les bibliothèques) sans fixer à la fois le meuble et le téléviseur sur un support approprié. - Ne pas placer le téléviseur sur du tissu ou d'autres matériaux pouvant être places entre le téléviseur et le meuble.

- Expliquer aux enfants les dangers auxquels ils s'exposent en grimpant sur le meuble pour atteindre le téléviseur ou ses commandes. - Au cas où cet ensemble télévision devait être déplacé à un autre endroit, veuillez garder à l'esprit et appliquer les instructions de sécurité susmentionnées. Déclaration de conformité Ce dispositif de télévision respecte les exigences essentielles et les autres dispositions relatives à la directive 2014/35/EU & 2014/30/EU et de la directive sur les équipements radio (RED) 2014/53/EU qui est entrée en vigueur le 12 juin 2016. La déclaration de conformité est disponible sur le site: http:/1www.schneiderconsumer.com Spécifications techniques : Catégorie : Télévision Poids net du produit : 10.9Kg Température de fonctionnement : 0'C-40C Système de réception TV: TNT

A € à Pour en savoir plus : Loue .quefairedemesdechets.fr - Ce pu apposé sur le produit signifie qu'il s’agit d'un appareil dont le traitement en tant que déchet rentre dans le cadre de la directive 2012/19/ UE du 4 juillet 2012, relative aux déchets d'équipements électriques et électroniques (DEEE). - La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit. - Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés. - En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs. - Vous avez l'obligation d'utiliser les systèmes de collecte sélective mise à votre disposition.

Mise en veille automatique La consommation en énergie de cet appareil en mode de fonctionnement et en mode de veille a été réduite. Par ailleurs, si aucune action n'est enregistrée au bout de quatre heures, l'appareil entrera automatiquement en mode veille. Il vous suffit d'appuyer sur la touche standby de la télécommande pour remettre l'appareil en fonctionnement. Présentation du produit Félicitations! Vous avez choisi un téléviseur LED ultra haute définition de la dernière génération. Doté d'une excellente qualité d'image, de poids léger, et fonctionnant en mode basse consommation d'énergie, ce téléviseur vous apportera un excellent confort visuel. Accessoires Manuel d'utilisation x1 Télécommande x1

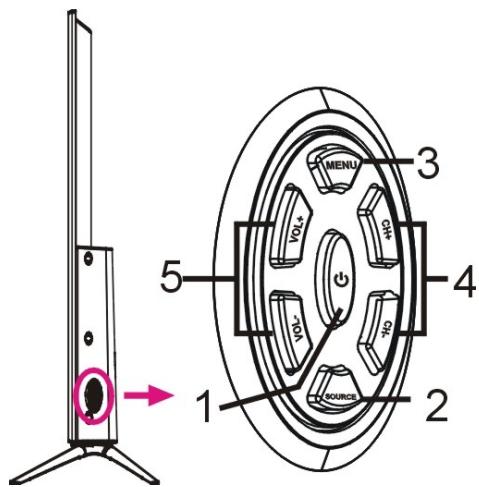

Panneau de commandes

Standby : Permet d'allumer le téléviseur ou le mettre en mode de veille. Source : Permet de sélectionner la source d'entrée. Menu : Permet d'accéder au menu principal et d'en sortir. CH+#/- : Pour passer à la chaîne suivante ou précédente. VOL +/- : Augmente ou diminue le volume sonore.

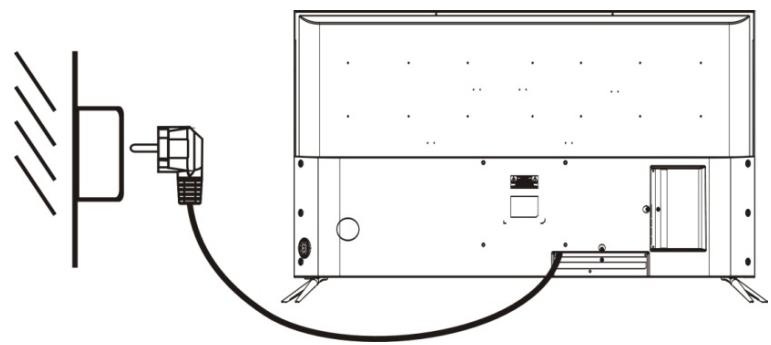

Raccordement Connexion à l'alimentation

1. En mode de veille, aucune image ne s'affiche à l'écran et l'indicateur

de veille s'allume en rouge.

2. Appuyez sur la touche « STANDBY» de la télécommande pour mettre

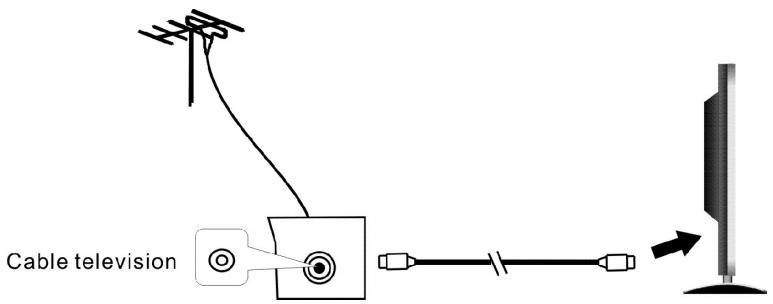

le téléviseur en marche. L'indicateur de veille s’allumera en bleu. Connexion de l'appareil à votre antenne toit Cable television | © es L® | + Il est recommandé d'utiliser un câble antenne de 75Q afin d'éliminer tout risqué de bruit et d'interférences.

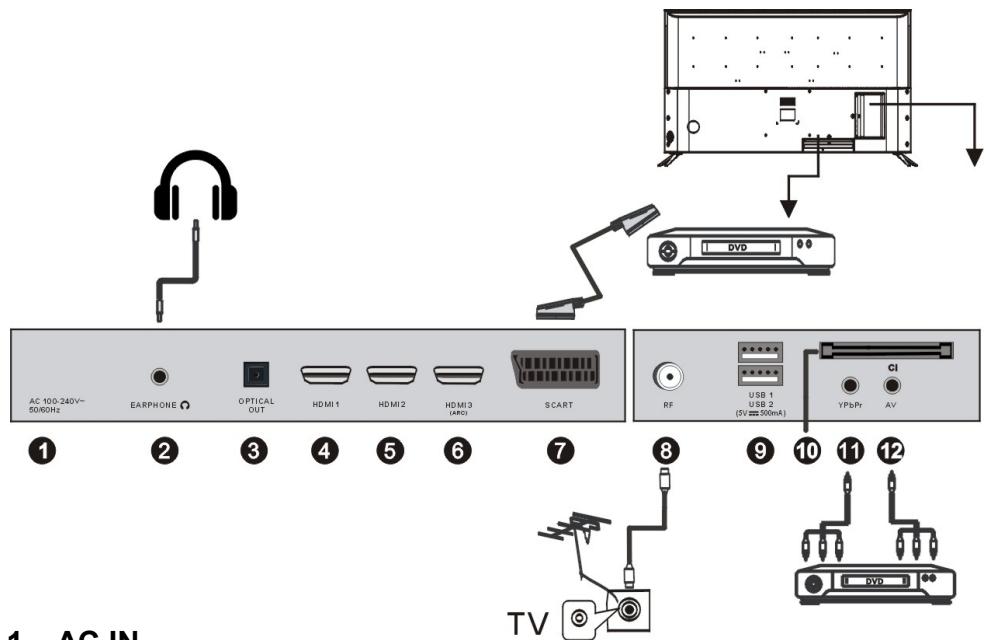

Connexion de l’appareil à différents équipements externes Ce téléviseur peut être connecté à différents équipements externes. Le schéma suivant illustre les possibilités de connexion avec les autres équipements vidéo et audio. ACIN Prise casque Jack 3.5 mm OPTIQUE : Sortie de son numérique. HDMI UHD. Ce port HDMI est compatible avec la résolution UHD. HDMI UHD. Ce port HDMI est compatible avec la résolution UHD. HDMI UHD ARC. Ce port HDMI est compatible avec la résolution UHD (Ultra Haute Définition, dite « 4K »), soit 3840x2160. Utilisez également ce port HDMI pour bénéficier de la fonction ARC (Audio D np © ND >= Return Channel). Avec l’ARC, limitez le nombre de câbles de votre installation ! Si vous disposez d'un équipement home cinéma compatible ARC, il vous suffit de le relier à la prise HDMI ARC de ce

téléviseur. En mode home cinéma, l'image et le son du lecteur vidéo seront transmises au téléviseur; et inversement, à partir du téléviseur (mode TNT par exemple), le son sera transmis au home cinéma, le tout en un seul câble.

7. SCART INPUT : Entrée péritel.

8. RFIN : Terminal TV numérique ou antenne / TV en circuit fermé.

9. USB (5V === 500mA): I! prend en charge les fichiers au format *.jpg,

• mp3 ainsi que les fichiers *.dat, *.vob, *ts, et les fichiers vidéo aux formats *.mpg, *.avi , *.mkv, et *.mp4.

10. CI SLOT : Entrée pour les cartes CI (Common interface).

11. YPbPr IN : Terminal d'entrée composante et vidéo gauche/droit

(carte non-fournie).

12. AV IN : Connexion possible au raccordement vidéo ou RCA

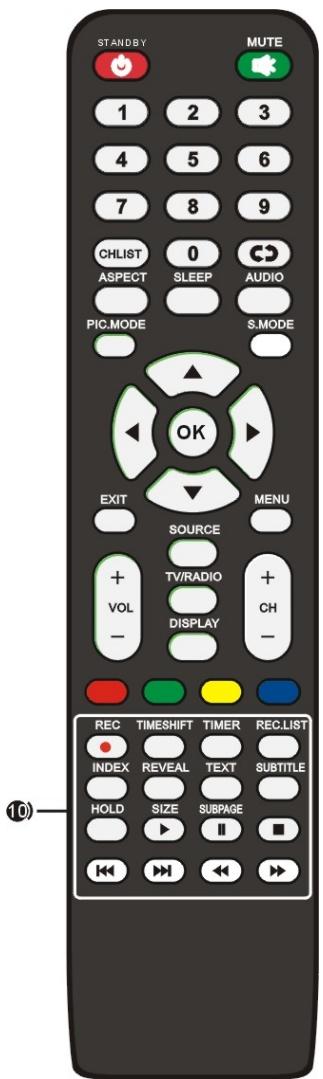

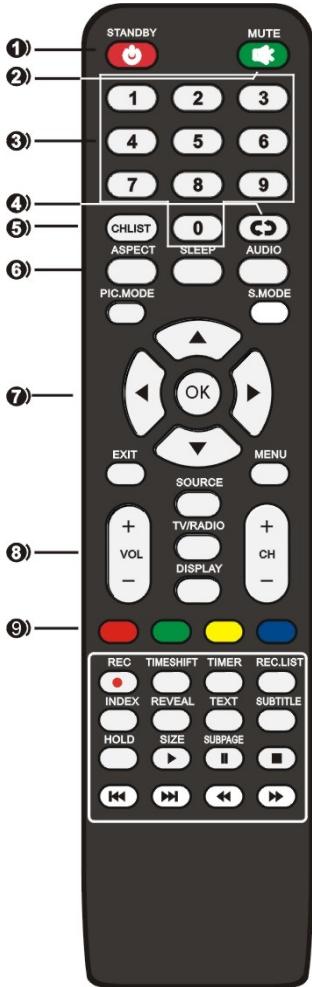

- STANDBY: Permet d'allumer le téléviseur et le mettre en mode de veille.

2. MUTE : Coupe et rétablit le son.

3. 0-9: Pour entrer le numéro de chaîne.

4. RECALL: Affiche la dernière chaîne visionnée.

5. CH.LIST : Affiche la liste de chaînes.

6. ASPECT : Permet de faire un zoom sur l'image.

SLEEP : Pour entrer en mode veille. AUDIO : Permet de sélectionner la piste audio. PIC.MODE : Permet de sélectionner le mode d'image directement. S.MODE : Permet de sélectionner le mode sonore directement. 7.A/V/4/» : Touche de navigation. OK : Pour confirmer une sélection dans les menus. EXIT : quitter le menu. MENU : Affiche le menu principal. . VOL +/- : Augmente et diminue le volume sonore. CH +/- : Affiche la chaîne suivante ou précédente. SOURCE : Permet de sélectionner la source d'entrée. TV/RADIO : Permute entre la TNT et radio (En France, il n'y a pas de radios sur les fréquences TNT). DISPLAY : affiche les informations du téléviseur.

9. Touches de couleur : Touches utilisées pour

Remarque: La télécommande doit être utilisée dans la zone de réception du téléviseur. Pointez la télécommande vers le capteur du téléviseur et enlevez tout objet entre la télécommande et le capteur. Veuillez à ne pas faire tomber la télécommande et à ne pas renverser de liquide dessus.

10. REC (en mode TNT) : Pour démarrer un

enregistrement immédiat de la chaîne TNT en cours sur le support USB. TIMESHIFT (en mode TNT) : Appuyez sur cette touche lorsque vous souhaitez interrompre l'émission en cours ; appuyez sur cette même touche à nouveau pour reprendre le visionnage de l'émission interrompue. TIMER (en mode TNT) : Pour afficher le menu du programmateur afin de planifier un enregistrement. REC.LIST : Affiche la liste des enregistrements. INDEX : Pour revenir à l'index en mode télétexte. REVEAL : Permet d'afficher les caractères caches. TEXT : Affiche le télétexte à l'écran. SUBTITLE : Pour activer et désactiver le sous-titre. HOLD : Pour maintenir la page actuelle à l'écran mode télétexte; SIZE : Permet de changer la taille de la page en cours; SUBPAGE : Pour afficher la deuxième page en mode télétexte > : Pour lancer la lecture. Il: Pour interrompre la lecture. =: Pour arrêter le disque. « / » : Pour faire un retour/avance rapide. « / m : Pour accéder à la piste ou au chapitre précèdent/suivant. Préparer la télécommande Insérez 2 piles AAA dans la télécommande en veillant a bien respecter la polarité (+/-). (Piles non fournies)

Montage du socle ° Montage du socle

1. Placer l'appareil horizontalement sur la table (attention: poser un

coussin en mousse plastique sous la base de l'appareil pour ne pas rayer ce dernier), voir Fig.1.

2. Insérez ensuite les deux pieds (Fig. 2) dans l'axe central du

3. Fixez l'écran avec les 4 vis (Fig.3)

4. Soulevez le téléviseur après le montage (voir figure 4).

1. Pour commencer, dévissez le socle du pied (voir figure 1)

2. Retirez les deux pieds de l'axe central du téléviseur (Fig. Wall 2).

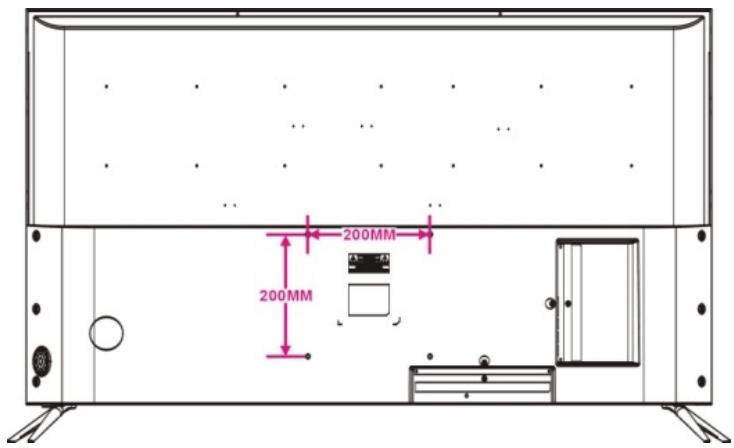

Montage sur un support mural ° Utiliser 4 vis de type M6*12mm (non fournis). N'utilisez pas des vis de taille différente, cela endommagerait le support de fixation du téléviseur et serait exclu de la garantie de ce produit. ° Faites appel à un technicien qualifié pour fixer ce téléviseur à un support mural. ° _Le téléviseur doit être débranché pendant l'installation. ° Referez-vous aux instructions de montage fournies avec le support de fixation. 0 ÉLUUL Ù ln | . b 200Wm D, pu . ÿ ==—=) ,

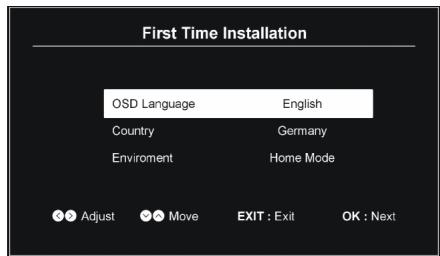

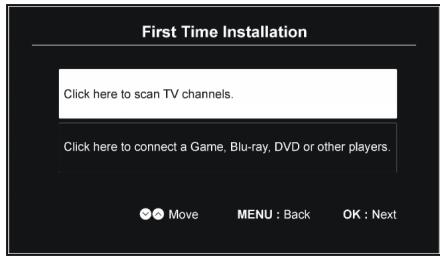

LÉ ETEUT ale - Branchez le câble d'alimentation à une prise murale et allumez le téléviseur. La page d'accueil s'affichera sur l'écran. - Appuyez sur les boutons de navigation GAUCHE / DROITE / HAUT / BAS de la télécommande pour sélectionner une option. - Appuyez sur le bouton OK de la télécommande pour confirmer votre sélection. First Time Installation Étape 1 Langue du menu à l’écran: County = sélectionnez la langue souhaitée du Erorer menu à l'écran. Pays: Sélectionnez votre pays. Environnement: sélectionnez le mode Maison ou Magasin. First Time Installation Ciek here 1 scan TV channels Ciek here 1 connect a Game, Bay, DVD or ter players. Étape 2 Lorsque l'étape une est terminée, appuyez sur OK pour passer à la page MENU: Back OK: Net suivante. Utilisez la touche de navigation HAUT/BAS pour surligner une option et appuyez sur OK pour affichez le sous-menu. Lorsque vous sélectionnez “Cliquez ici pour rechercher les chaînes”: Sélectionnez le Mode de Recherche et la source Numérique en utilisant les touches de navigation puis appuyez sur OK pour commencer la recherche automatique. Note: Les options du sous-menu Source Numérique sont disponibles uniquement si la Source Numérique est DVB-C/Satellite et ces options varient selon la Source Numérique. Lorsque vous sélectionnez “Cliquer ici..et autres périphériques”: Sélectionnez un connecteur d’entrée disponible. Note: Pour installer un périphérique, branchez-le d’abord sur le port correspondant situé à l'arrière de votre téléviseur.

MODE DTV - Appuyez sur le bouton SOURCE sur le téléviseur ou la télécommande pour sélectionner la source numérique.

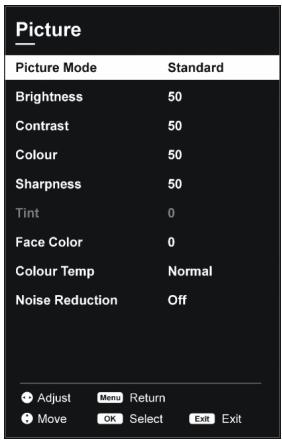

1.1 Réglages de l’Image

- Appuyez sur les boutons de navigation de votre télécommande (HAUT/BAS/GAUCHE/DROITE) pour sélectionner une option. Mode Image: les options prédéfinies sont: Normal, Film, Dynamique, Manuel. Luminosité / Contraste / Couleur / Définition: Peuvent être ajustés sur une échelle de 0 à 100. Note: Lorsque vous changez la Luminosité, le Contraste, la Couleur ou la Définition, le Mode Image passe automatiquement au mode “Manuel”. La teinte n’est ajustable que lorsque la norme NTSC est utilisée.

Ajustez cette option si le teint des personnes paraît anormal à l'écran.Échelle de valeurs disponibles:-50,-40,-30,-20,-10,0,10,20,30,40,50.

1.3 Température des couleurs

Cette option est utilisée pour obtenir la teinte idéale pour une image optimale. Les réglages disponibles des tons sont: Normal, Chaud, Froid.

1.4 Réduction du Bruit (de l’image)

Options de réglage disponibles: Arrêt, Faible, Moyen, Fort.

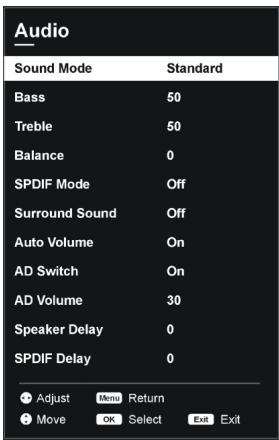

- Appuyez sur les boutons de navigation pour sélectionner une option. Mode Audio: Modes audio prédéterminés: Normal, Musique, Film, Manuel. Basses / Aigus: ajustables de 0 à 100. Note: Lorsque vous ajustez les basses ou les aigus, le Mode Audio passera en “Manuel” automatiquement.

Réglage de l'équilibre du son entre le haut-parleur gauche et droit de -50 à 50.

2.3 Sortie SPDIF (Sortie Audio Numérique)

Options: Automatique, PCM (Numérisation d’un Signal Analogique), Arrêt.

Option d'ajustement automatique du volume.

Cette touche sert à choisir d'utiliser ou non la fonction de Description Audio. Cette option permet aux personnes malvoyantes ou aveugles d'obtenir la description d’une scène ou d’une action par une voix off. Notes: - Cette option est uniquement disponible pour les programmes contenant la narration en voix off correspondante. - Les utilisateurs peuvent ajuster indépendamment le volume de la voix off lorsque l'option AD est sélectionnée.

2.7 Délai des haut-parleurs

Réglez cette option si l'image et le son du téléviseur ne fonctionnent pas simultanément.

2.8 Délai sortie SPDIF

Réglez cette option si l'image et le son du téléviseur ne fonctionnent pas simultanément.

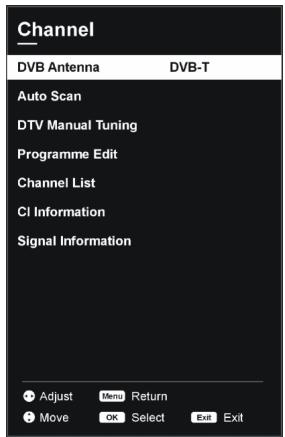

3.1 Accéder aux chaînes DVB (Numériques)

- Appuyez sur les boutons GAUCHE DROITE pour sélectionner DVB-T (TNT) ou DVB-C (Câble).

3.2 Recherche Automatique

- Appuyez sur OK ou DROITE pour confirmer. Channel Tuning - Utilisez les touches de navigation pour sélectionner le Pays, le Mode de Recherche et le LCN (Classement Automatique des Chaines). Note: Le Mode de Recherche n'est visible et utilisable qu'en mode DVB-C (câble). - Lorsque les réglages ci-dessus sont terminés, surlignez “Recherche Automatique” et appuyez sur OK pour commencer la recherche automatique des chaînes. Lorsque l'antenne est DVB-T: DTV Manual Tuning

3.3 Réglage manuel des chaînes numériques TEEN

- Appuyez sur OK ou DROITE sur le bouton de navigation pour accéder au menu. - Appuyez sur GAUCHE / DROITE sur le bouton de navigation pour sélectionner la chaîne. Ensuite appuyez sur OK pour commencer la recherche. NO SIGNA Lorsque l'antenne est DVB-C:

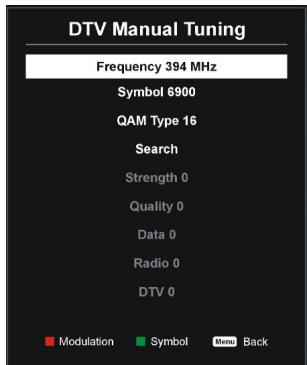

3.3 Réglage manuel des chaînes numériques DTV Manual Ti

- Appuyez sur OK ou DROITE pour accéder à ce Symbol 6900 aan pe 15 menu. Search - Utilisez les boutons de navigation pour ajuster la Fréquence, le Débit et le Type de Modulation Numérique. Notes: - Sélectionnez le type de Modulation Numérique en appuyant sur la touche Rouge de la télécommande de manière répétée. - Appuyez sur la touche VERTE de sur la télécommande pour changer le Débit. - Sélectioner ensuite "Recherche" puis appuyez sur OK pour commencer la recherche.

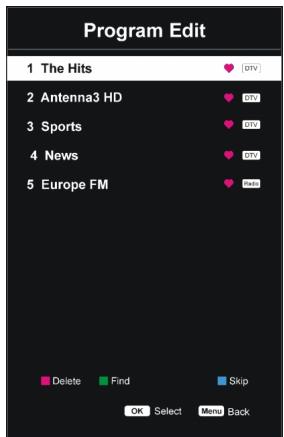

3.4 Réorganisation des Chaînes

- Appuyez sur OK ou DROITE pour accéder à ce Program Edit menu. == - Appuyez sur HAUT/BAS sur le bouton de navigation 3 Sports pour sélectionner la chaîne souhaitée. ne 5 Europe FM - Appuyez sur le bouton ROUGE de la télécommande pour supprimer la chaîne sélectionnée. - Appuyez sur le bouton BLEU de la télécommande si vous voulez sauter la chaîne sélectionnée.

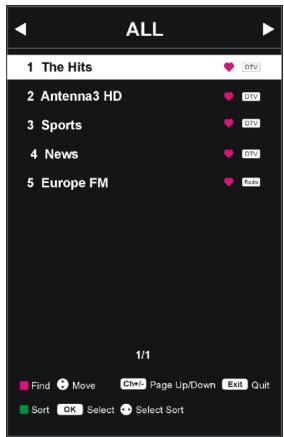

3.5 Liste des Chaînes

- Appuyez sur OK ou DROITE pour accéder à ce menu. - Appuyez sur HAUT / BAS pour sélectionner la chaîne désirée. - Appuyez sur GAUCHE/DROITE pour sélectionner un groupe de chaînes. - Appuyez sur OK pour confirmer votre sélection. $ Europe FM

3.6 Informations sur l’Interface Commune (Cl)

Lorsqu'une carte CAM (Module de Contrôle d'Accès) est insérée dans le lecteur Cl, l'utilisateur peut voir les informations relatives à l'interface commune ou gérer la carte CAM.

3.7 Informations sur votre connexion

Cette option permet d'afficher les détails sur la réception numérique, notamment la qualité du signal et son intensité.

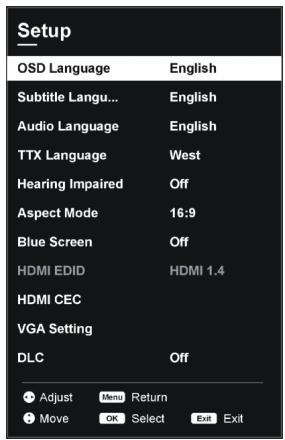

4.1 Langue du menu à l'écran

Sélection de la langue du menu à l'écran.

4.2 Langue des sous-titres

Sélection de la langue des sous-titres.

Sélection de la langue audio.

Sélection de la langue du télétexte.

Sélectionnez Marche/ Arrêt pour affichez les sous-titres pour malentendants. Cette fonction permet aux malentendants de comprendre une scène ou une action grâce à des sous-titres. NOTE: Cette fonction n’est disponible que pour le visionnage des programmes proposant cette option.

Ce paramètre est utilisé pour ajuster la taille vidéo. Options disponibles : Auto, 4:3, 16:9, Zoom1, Zoom. Note: Les formats d'image disponibles peuvent varier selon la source.

Permet d'allumer ou d’éteindre l'Ecran Bleu. Le fond de l'écran devient bleu lorsque le signal de connexion est très faible ou inexistant si la fonction est en marche.

4.8 HDMI EDID (Uniquement pour les sources connectées par HDMI).

- Appuyez sur OK ou DROITE pour choisir cette option. Pour utiliser la fonction HDMI CEC: - Assurez-vous que le périphérique (Amplificateur etc.) est correctement connecté à une prise HDMI du téléviseur. - Appuyez sur SOURCE sur le téléviseur ou la télécommande pour sélectionner la source. HDMI CEC: Marche/Arrêt du HDMI CEC. HDMI CEC Arrêt de l'appareil: Éteindre le périphérique CEC Marche Arrêt TV: Allumage et mise en veille Device Power Off of automatique du téléviseur. TV Power On of. HDMI ARC: Marche/Arrêt de la fonction ARC (avec [sis si Device List le port HDMI 3 seulement). Liste d'appareils: affiche la liste des appareils Menu Racine: Affiche le menu racine des périphériques connectés. Root Menu

4.10 DLC (Contrôle Dynamique de la Luminosité)

Ce paramètre est utilisé pour activer/désactiver le contrôle dynamique de la luminosité.

- Appuyez sur le bouton OK ou DROIT pour accéder à ce paramètre. Liste des programmes enregistrés : pour afficher [SR et mettre en lecture les programmes enregistrés. near Enregistrement : pour programmer un PVR File System enregistrement Rappel: pour programmer un rappel Liste du programme : pour afficher l'enregistrement ou le rappel programmé. Système de fichiers PVR: pour sélectionner la taille du disque et du décalage temporel, veillez formater votre dispositif USB et vérifier sa vitesse. Attention : le formatage de votre dispositif USB occasionnera la perte de tout son contenu. PVR Option a List Record

Sélection du Mode Maison ou Magasin. (La luminosité est plus forte en Mode Magasin).

4.13 Restaurer les paramètres d’usine.

La restauration de votre téléviseur permettra de régler les paramètres sur les réglages usine par défaut. Par conséquent, tous vos réglages seront perdus.

4.14 Mise à jour du Firmware (USB)

Mise à jour du firmware via une clé USB.

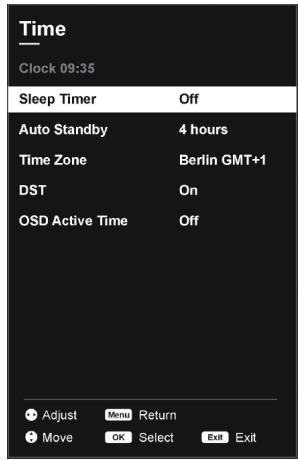

Elle affiche l'heure en temps réel lorsque le fuseau horaire souhaité a été sauvegardé.

Programmation de la mise en veille automatique du téléviseur. Options disponibles: Arrêt,10min,20min,30min,60min,90min,120min,180min,240min.

5.3 Mise en veille automatique

Programmation d'une mise en veille automatique lorsque la télécommande n'a pas été utilisée pendant un certain temps. Options disponibles: Éteint, 3h, 4h ou 5h.

Sélection du fuseau horaire

Sélection Heure d'été si besoin.

5.6 Durée d'affichage actif du Menu à l’écran après utilisation

Sélection de la durée d'affichage actif du Menu à l'écran. Options disponibles:Arrêt, 5s, 15s, 30s, 60s, ou 180s.

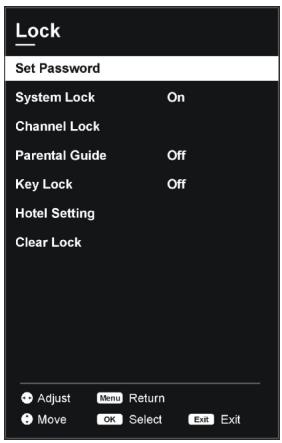

Pour configurer un code de verrouillage, saisissez à l’aide des chiffres de la télécommande le code par défaut “0000” puis appuyez sur HAUT/BAS pour sélectionner l'option souhaitée. Note: Si vous oubliez le mot de passe que vous avez choisi, veuillez saisir le mot de passe universel “8899”.

Saisissez un nouveau mot de passe deux fois en utilisant les touches numériques de la télécommande.

6.2 Verrouillage Système

Verrouillage/Déverrouillage du système.

6.3 Verrouillage de Chaînes

- Appuyez sur OK ou DROITE pour accéder à ce menu. - Appuyez sur HAUT/BAS pour sélectionner la chaîne que vous souhaitez verrouiller. - Appuyez sur la touche VERTE de manière répétée pour verrouiller/ déverrouiller la chaîne sélectionnée.

6.4 Contrôle Parental

Permet de limiter l'accès à certains programmes. Options disponibles: Aucun, 4-18.

6.5 Verrouillage des touches

Ce paramètre est utilisé pour activer/ désactiver le verrouillage des touches.

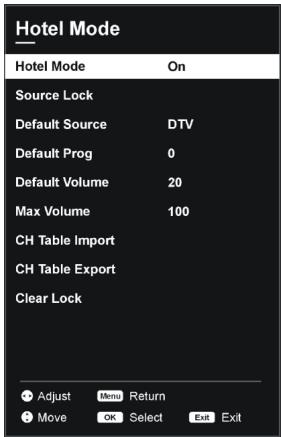

Hotel Mode Hotel Mode Source Lock Defauit Source Defauit Prog Max Volume CH Table import CH Table Export Ciear Lock Mode hôtel : Pour activer / désactiver le mode hôtel Verrouillage de la source: Pour activer / désactiver le verrouillage des sources disponibles Source par défaut : Pour régler la source par défaut Prog par défaut : Pour définir le programme numérique par défaut. Volume par défaut : Pour définir le niveau du volume par défaut Volume Max : Pour définir le niveau du volume maximum Tableau d'importation des chaînes: Pour importer la base de données à partir d'un périphérique USB. Tableau d'exportation des chaînes: Pour exporter la base de données vers un périphérique USB. Supprimer les verrouillages : Pour supprimer les réglages ci-dessus

6.7 Annulation du verrouillage

Ce paramètre est utilisé pour annuler le verrouillage

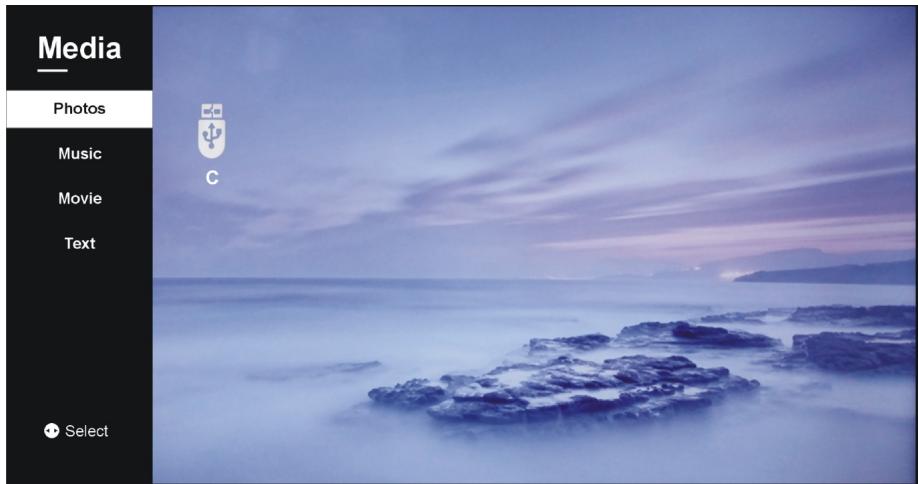

7. Lecteur Multimédia

- Appuyez sur la touche SOURCE du téléviseur ou de la télécommande pour passer en mode USB. - Connectez un disque dur externe ou une clé USB avant d'effectuer les opérations suivantes. - Appuyez sur HAUT/BAS/GAUCHE/DROITE pour déplacer le curseur. - Appuyez sur le bouton RETOUR pour retourner à la page précédente. Photos Music Movie Text a. Photos - Appuyez sur HAUT/BAS pour et sélectionner “Photos” dans le menu principal et appuyez sur OK pour valider. - Utilisez les boutons de navigation pour sélectionner une photo et appuyez sur OK pour l'ajouter à la liste de lecture. - Appuyez sur Bill pour démarrer le diaporama. - Appuyez sur AFFICHAGE pour faire apparaître ou disparaître la barre d'outils. Utilisez les boutons de navigation pour sélectionner l'option désirée et appuyer sur OK pour confirmer.

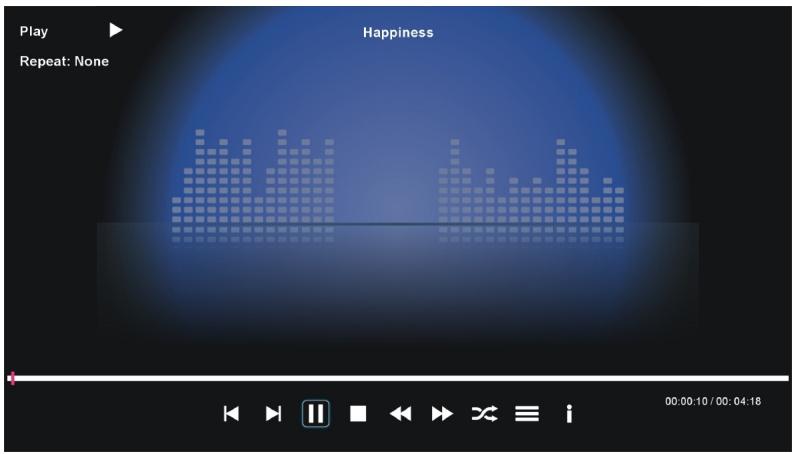

b. Musique - Appuyez sur HAUT/BAS pour sélectionner “Musique” dans le menu principal puis appuyez sur OK pour valider. - Utilisez les boutons de navigation pour sélectionner un fichier et appuyez sur OK pour l'ajouter à la liste de lecture. - Appuyez sur Bill pour démarrer la lecture. - Utilisez les boutons de navigation pour sélectionner l'option souhaitée et appuyez sur OK pour confirmer. - Appuyez sur la touche RETOUR pour retourner au menu précédent. c. Films - Appuyez sur HAUT / BAS et sélectionner “Films” dans le menu principal et OK pour valider. - Utilisez les touches de navigation pour sélectionner un film puis OK pour l'ajouter à la liste de lecture. - Appuyez sur #11 pour démarrer la lecture. - Appuyez sur la touche “affichage” pour afficher ou faire disparaître la barre de commandes. Utilisez les touches de navigation pour sélectionner la fonction désirée et OK pour confirmer. - Appuyez sur RETOUR pour retourner à la page précédente.

d. Texte - Appuyez sur HAUT / BAS et sélectionner “Texte” dans le menu principal et OK pour valider. - Utilisez les touches de navigation pour sélectionner un texte puis OK pour l'ajouter à la liste de lecture. - Appuyez sur pour démarrer la lecture. - Appuyez sur la touche “affichage” pour afficher ou faire disparaître la barre de commandes. Utilisez les touches de navigation pour sélectionner la fonction désirée et OK pour confirmer. - Appuyez sur RETOUR pour retourner à la page précédente Touches de la télécommande pour la lecture de fichiers multimédia: Appuyez sur »1l pour démarrer la lecture ou marquer une pause. Appuyez sur M pour arrêter la lecture. Appuyez sur 4 pour un retour rapide. Appuyez sur > pour une avance rapide. Appuyez sur K& pour lire le fichier précédent. Appuyez sur #1 pour lire le fichier suivant. NOTE: Pour lire vos fichiers multimédias, assurez-vous d’avoir sélectionné la bonne icône dans le menu principal du LECTEUR MULTIMÉDIA. En effet, vous ne pouvez lancer un diaporama uniquement dans le menu “PHOTOS” ou écouter des morceaux de musique dans le menu “MUSIQUE” etc.

PÉEULETE Pas d'image ni de son

Cause possible : eLe cordon d'alimentation, le câble d'antenne ou la source d'entrée n'est pas branché correctement. Le téléviseur n’est pas allumé. Solution : eVérifiez le cordon d'alimentation, le câble d'antenne et la source d'entrée. <Appuyez sur la touché POWER de la télécommande. eEteignez le téléviseur et rallumez-le cinq seconds après. Cause possible : e Soit le volume est trop bas, soit le son est coupé. .Le système de son est mal configuré. Solution : Augmentez le volume. -Rétablissez le son en appuyant sur la touche MUTE. -Réglez la configuration de son. Bruit ou effet de neige Cause possible : .Le câble d'antenne est endommagé ou mal branché. La chaîne est mal installée. -L'antenne est mal positionnée. Solution : e Vérifiez le câble d'antenne et son raccordement. -Réglez la chaîne manuellement. -Ajustez la position de l'antenne.

Image en noir et blanc Cause possible : Er / -L'antenne est mal positionnée. f Solution :

7 *Réglez la configuration de couleur. 2 : on , i( -Ajustez la position de l'antenne. La télécommande ne fonctionne pas Cause possible : Les piles sont usagées. X Les piles ne sont pas insérées correctement. Solution : «Changez les piles. -Vérifiez que les piles sont insérées en respectant les polarités +/-. Remarque: Pour une utilisation correcte de CANAL + avec ce produit veuillez rechercher les chaînes TNT quand CANAL + est en clair De 12h30 à 13h30 De 19h00 à 20h30 Remarque Importante L'écran de ce téléviseur possède un grand nombre de pixels couleur. Bien que le taux de pixels effectifs soit de 99,999 % ou plus, des points noirs ou des points de lumière (rouges, verts ou bleus) peuvent apparaître de façon permanente à l'écran. Il s'agit d'une propriété structurelle de l'affichage (selon les normes industrielles standard), et non d'un dysfonctionnement. Parfois, l'écran peut comporter un pixel éteint. Cela sera montré par un point bleu, rouge, vert ou noir. Ceci n'affecte en rien le fonctionnement du produit qui doit donc être considéré comme normal.

Fiche Technique Fiche technique du téléviseur selon la de directive européenne 1062/2010 Marque RADIOLA Modèle RAD-LD50090K Classe d'efficacité énergétique A Zone d'affichage (diagonale) 127cm / 50 inches Consommation d'énergie en marche 86W Consommation d'énergie annuelle 126KWh Consommation d'énergie en mode éteint owW Consommation d'énergie en mode veille <0.5W Resolution de l'écran (pixels) 3840(H) x 2160 (V) Remarque:

1. Classe d'efficacité de l'énergie: A++ (très économe) à E (peu

2. La consommation d'énergie annuelle du téléviseur est basée sur une

utilisation de 4 heures par jour pendant 365 jours. La consommation réelle peut varier en fonction de la durée de fonctionnement et les réglages de contraste ou de luminosité.

ZI du clos des charmes 26 rue du clos des charmes 77090 COLLEGIEN — FRANCE

ZI du clos des charmes 26 rue du clos des charmes 77090 COLLEGIEN - France

12 rue Jules Ferry 93110 Rosny-sous-Bois SCHNEIDETe TEL: (33) 01 48 12 14 14 CONSUMER | GROUP Fax : (33) 01 48 12 14 12 Déclaration UE de conformité La société Schneider Consumer Group déclare par la présente que ce produit LED TV son RAD- LD50090K est identique au modèle usine DVB-PM155009 et que celui-ci est en conformité avec les exigences de la directive des équipements radioélectriques (RED ) (20145YUE). Le logo CE doit être apposé sur ce produit. Ce produit a été testé en conformité avec les exigences essentielles des standards listés ci- dessous qui sont en vigueur dans l'espace économique éuropéen. Standards Normes applicables Article 3.1a EN 60065:2014 Sécurité des personnes, sécurité électrique EN 62479:2010 EN 55032:2015 EN 55035 :2017 Articles 3.1b EN 61000-3-2:2014 Compatibilité électromagnétique (EMC) EN 61000-3-3:2013 Articles 3.2 EN 303 340 V1.1.2 Efficacité du spectre audio Name: Edmond Ng Position: Quality Assurance Engineer Signature: Date: 12 March 2019
