RAD-LD40100K RADIOLA

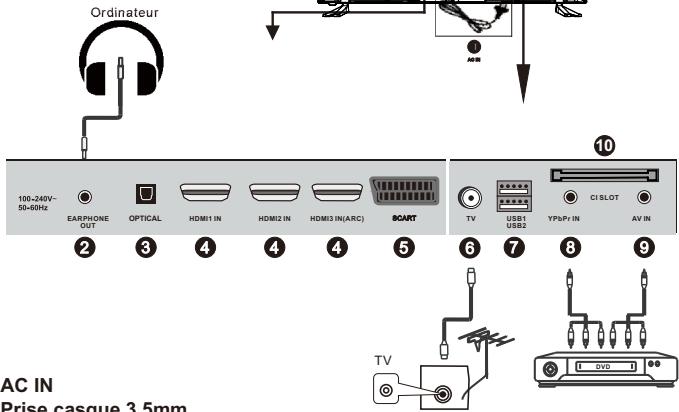

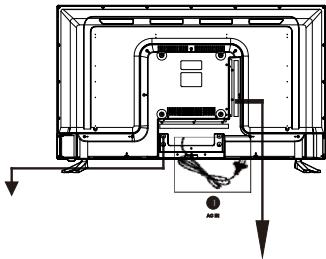

Panneau de commandes. Raccordement.

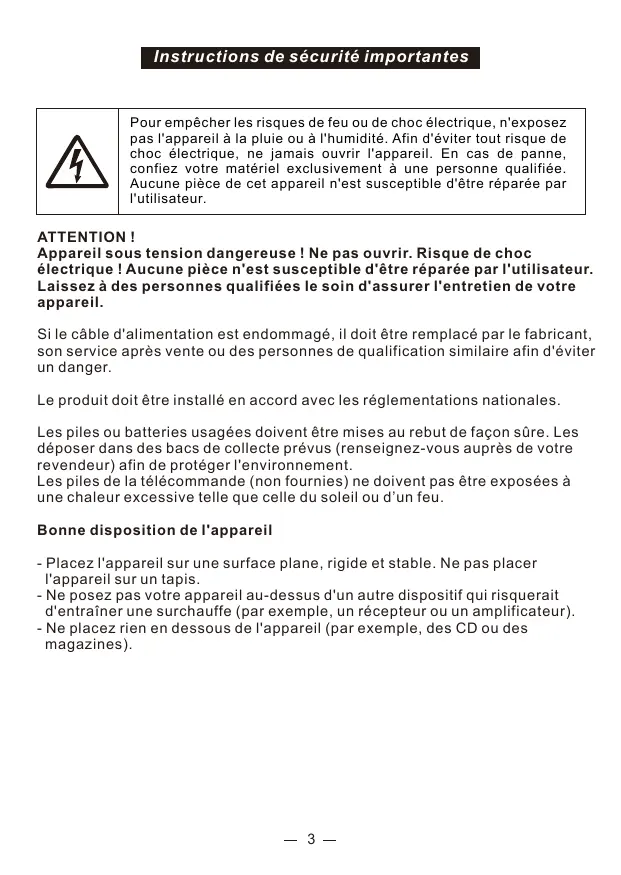

Sile câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente où des personnes de qualification similaire afin d'éviter un danger.

Le produit doit être installé en accord avec les réglementations nationales.

Les piles ou batteries usagées doivent être mises au rebut de façon sûre. Les déposer dans des bacs de collecte prévus (renseignez-vous auprès de votre revendeur) afin de protéger l'environnement.

Les piles de la télécommande (non fournies) ne doivent pas être exposées à une chaleur excessive telle que celle du soleil ou d'un feu

Bonne disposition de l'appareil

- Placez l'appareil sur une surface plane, rigide et stable. Ne pas placer l'appareil Sur un tapis.

- Ne posez pas votre appareil au-dessus d'un autre dispositif qui risquerait d'entraîner une surchauffe (par exemple, un récepteur ou un amplificateur).

- Ne placez rien en dessous de l'appareil (par exemple, des CD ou des magazines)

Espace de ventilation

- Placez l'appareil dans un endroit suffisamment ventilé afin d'éviter une accumulation de chaleur interne. Laissez au moins un espace de 10cm à l'arrière et au-dessus de l'appareil ainsi qu'un espace de 5cm sur les côtés afin d'éviter toute surchauffe.

- Ne pas obstruer les ouvertures de ventilation par des objets tels que des journaux, nappes, rideau, etc.

Préservez l'appareil des températures élevées, de l'humidité, de l'eau et

- L'appareil ne doit pas être exposé à des égouttements d'eau ou des

éclaboussures. Aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil

- Ne placez pas d'objets susceptibles d'endommager votre appareil près de ce dernier (par exemple, objets remplis de liquide ou bougies allumées).

- Ne pas placer sur l'appareil de sources de flammes nues telles que des bougies allumées

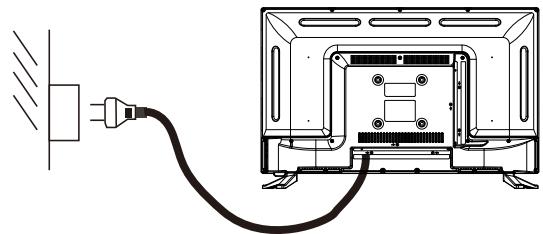

Alimentation électrique

blessures, en particulier dans le cas d'enfants, peuvent être évitées en prenant

des précautions simples comme:

- L'utilisation de meubles ou de socles recommandés par le fabricant du téléviseur.

- L'utilisation exclusive de mobilier pouvant supporter le poids du téléviseur en toute sécurité.

- S'assurer que le téléviseur ne dépasse pas du rebord du mobilier sur lequel elle est placée

- Ne jamais placer le téléviseur sur un meuble haut (par exemple, les armoires ou les bibliothèques) sans fixer à la fois le meuble et le téléviseur sur un support approprié.

- Ne pas placer le téléviseur sur du tissu ou d'autres matériaux pouvant être places entre le téléviseur et le meuble.

- Expliquer aux enfants les dangers auxquels ils s'exposent en grimpant sur le meuble pour atteindre le téléviseur ou ses commandes.

- Ce logo apposé sur le produit signifie qu'il s'agit d'un appareil dont le traitement en tant que déchet rentre dans le cadre de la directive 2012/19/ UE, relative aux déchets d'équipements électriques et électroniques (DEEE).

- La présence de substances dangereuses dans les équipements électriques etélectroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit.

- Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés.

- En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet

équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs.

- Vous avez l'obligation d'utiliser les systèmes de collecte sélective mise à votre disposition

Mise en veille automatique

La consommation en énergie de cet appareil en mode de fonctionnement et en mode de veille a été réduite. Par ailleurs, si aucune action n'est enregistrée au bout de quatre heures, l'appareil entrera automatiquement en mode veille. Il vous suffit d'appuyer sur la touche Standby de la télécommande pour remettre l'appareil en fonctionnement

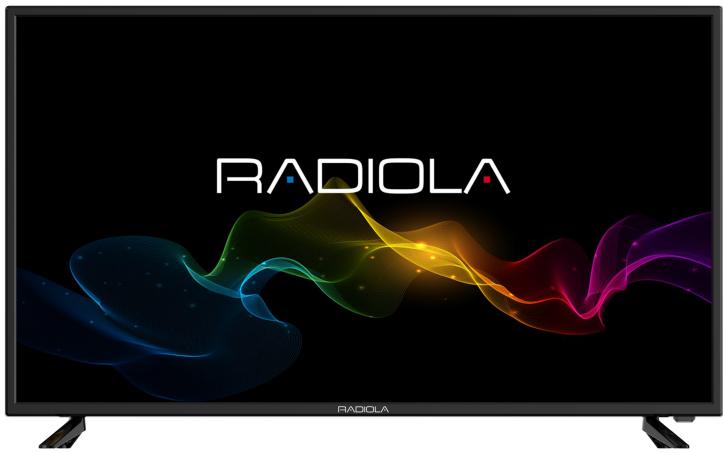

Présentation du produit

Félicitations ! Vous avez choisi un téléviseur LED haute définition de la dernière génération. Doté d'une excellente qualité d'image, de poids léger, et fonctionnant en mode basse consommation d'énergie, ce téléviseur vous apportera un excellent confort visuel.

Insérez directement la fiche du câble d'antenne 750 dans la prise d'antenne lorsque vous utilisez la télévision par câble.

Remarque: L'antenne doit être vérifiée périodiquement. Si aucune image nette n'est disponible, mettez l'appareil hors tension, puis vérifiez soigneusement l'antenne.

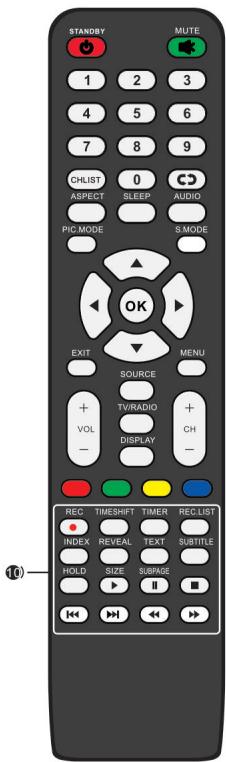

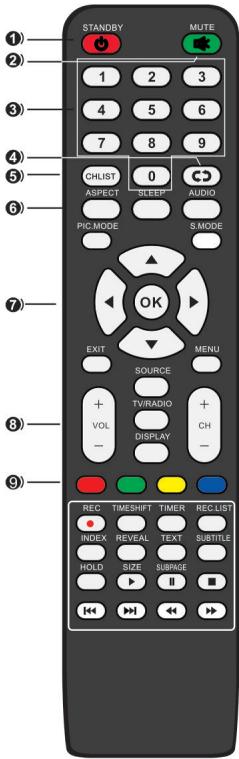

2.Appuyez sur la touche « STANDBY» de la télécommande pour mettre le téléviseur en marche. L'indicateur de veille s'allumera en vert.

3.Appuyez sur la touche veille de la télécommande ou du téléviseur pour passer en mode veille.

3.0-9: Pour entrer le numéro de chaine. 4.RECALL: Affiche la dernière chaîne visionnée. S.CH.LIST : Affiche la liste de chaînes 6.ASPECT : Permet de faire un zoom sur l'image SLEEP : Pour entrer en mode veille AUDIO : Permet de sélectionner la piste audio. PIC.MODE : Permet de sélectionner le mode d'image directement. S.MODE : Permet de sélectionner le mode sonore directement TAIVI4I» : Touche de navigation OK : Pour confirmer une sélection dans les menus. EXIT : quitter le menu: MENU : Affiche le menu principal. 8.VOL #- : Augmente et diminue le volume sonore CH #/- : Affiche la chaîne suivante ou précédente. SOURCE : Permet de sélectionner la source d'entrée. TV/RADIO : Permute entre la TNT etradio (En France, il n'y a pas de radios sur les fréquences TNT) DISPLAY : affiche les informations du téléviseur. 9.Touches de couleur : Touches utilisées pour naviguer dans le menu de configuration.

La télécommande doit être utilisée dans la zone de réception du téléviseur.

Pointez la télécommande vers le capteur du téléviseur et enlevez tout objet entre la télécommande et le capteur.

Veuillez à ne pas faire tomber la télécommande et à ne pas renverser de liquide dessus.

Co No) de l'émission interrompue.

TIMER (en mode TNT): Pour afficher le menu du programmateur afin de planifier un enregistrement

REC.LIST : Affiche la liste des enregistrements. INDEX : Pour revenir à l'index en mode télétexte

10. REVEAL : Permet d'afficher les caractères caches.

TEXT : Affiche le télétexte à l'écran.

SUBTITLE : Pour activer et désactiver le sous-titre.

HOLD : Pour maintenir la page actuelle à l'écran en mode télétexte; SIZE : Permet de changer la taille de la page en cours: SUBPAGE : Pour afficher la deuxième page en mode télétexte > :Pour lancer la lecture. #_ :Pour interrompre la lecture = :Pour mettre la lecture à l'arrêt.

«/»:Pour faire un retour/avance rapide.

MIm:Pour accéder à la piste ou au chapitre

Utiliser 4 vis de type M6* 10mm (non fournis). N'utilisez pas des vis de taille différente, cela endommagerait le support de fixation du téléviseur et serait exelu de la garantie de ce produit

Faites appel à un technicien qualifié pour fixer ce téléviseur à un support mural

Le téléviseur doit être débranché pendant l'installation

Referez-vous aux instructions de montage fournies avec le support de fixation

- Appuyez sur GAUCHE/DROITE sur la touche de navigation pour sélectionner une option

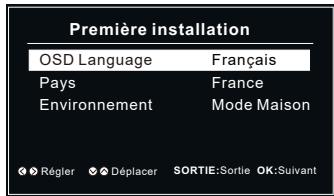

Langue du menu à l'écran: sélectionnez Première installation

Raramètre des réglage

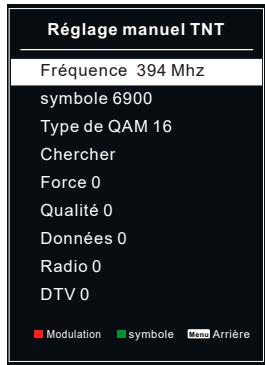

Mode numérique: sélectionnez "TNT" pour rechercher toutes les chaînes numériques TNT du pays sélectionné. Vous pouvez arrêter la recherche en appuyant sur le bouton "EXIT"

Mode analogique: sélectionnez "ATV" pour rechercher toutes les chaînes

analogiques du pays sélectionné. Vous pouvez arrêter la recherche en appuyant sur le bouton "EXIT"

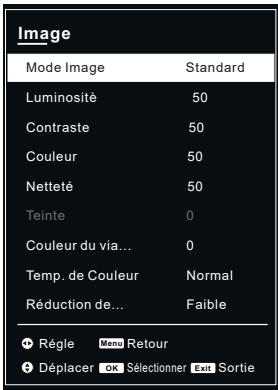

Lumière / Contraste / Couleur / Définition: Peuvent être ajustés sur une échelle de 0 à 100.

Note: Lorsque vous changez la Lumière, le Contraste, La Couleur ou la

Définition, le Mode Image passe automatiquement au mode “Manuel”. La

teinte n'est ajustable que lorsque la norme NTSC est utilisée

Ajustez cette option si le teint des personnes paraît anormal à l'écran.Échelle de valeurs disponibles:-50,-40,-30,-20,-10,0,10,20,30,40,50

1.3.Température des couleurs

Cette option est utilisée pour obtenir la teinte idéale pour une image optimale. Les réglages disponibles des tons sont: Normal, Tiède, Chaud, Froid

1.4.Reduction du Bruit (de l'image)

Options de réglage disponibles: Arrêt, Faible, Moyen, Fort

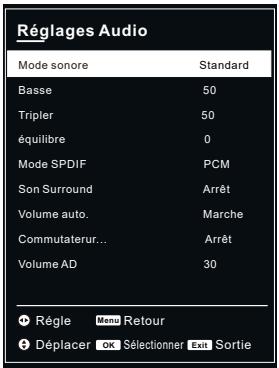

- Les utilisateurs peuvent ajuster indépendamment le volume de la voix off lorsque l'option AD est sélectionnée. 15

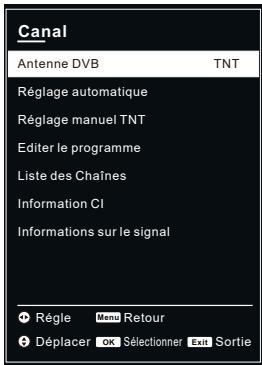

3. Installation des Chaînes

Lorsque les réglages ci-dessus sont terminés, sur-lignez “Recherche Automatique” et appuyez sur OK pour commencer la recherche automatique des chaînes.

Ensuite appuyez sur OK pour commencer

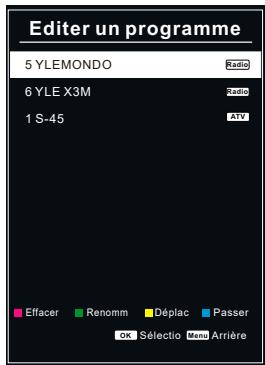

- Appuyez sur OK où DROITE sur le bouton de Editer un programme navigation pour accéder à ce menu —

- Appuyez sur HAUT/BAS sur le bouton de navigation pour sur-ligner la chaîne souhaitée. SYLEXIM

- Appuyez sur le bouton ROUGE de la ‘ télécommande pour supprimer la chaîne sélectionnée

- Appuyez sur le bouton VERT de la télécommande pour afficher le clavier à l'écran et utiliser les touches de navigation pour saisir le nom de la chaîne recherchée

- Utilisez le bouton JAUNE de la télécommande pour déplacer des chaînes. Ensuite

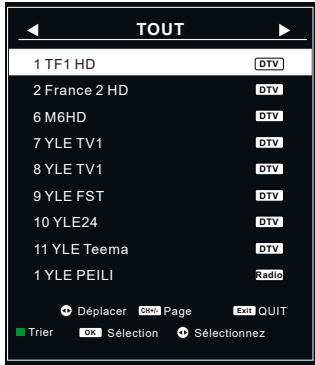

Sélectionnez la chaîne désirée et appuyez sur Renan les touches HAUT/BAS pour choisir la nouvelle position de la chaîne et de nouveau sur la touche JAUNE pour la déplacer

- Appuyez sur le bouton BLEU de la télécommande si vous voulez sauter la chaîne sélectionnée

- Appuyez sur HAUT / BAS pour sélectionner la chaîne désirée

- Appuyez sur GAUCHE/DROITE pour sélectionner un groupe de chaînes.

- Appuyez sur OK pour confirmer votre sélection

3.7.nformations sur l'Interface

Lorsqu'une carte CAM (Module de Contrôle |EESELEN d'Accès) est insérée dans le lecteur CI, l'utilisateur peut voir les informations relatives à l'interface commune ou gérer

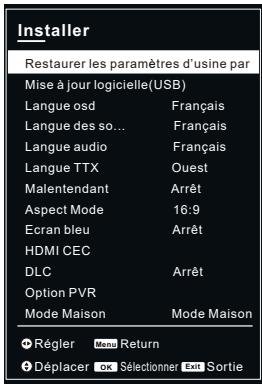

Mise à jour du firmware via une clé USB.

Sélection de la langue du menu à l'écran

4.4. Langue des sous-titres

Sélection de la langue des sous-titres:

Sélection de la langue audio.

4.6.Langue TTX Sélection de la langue télétexte.

NOTE: Cette fonction n'est disponible que pour le visionnage des programmes offrant ces sous-titres.

- Assurez-vous que le périphérique (Amplificateur etc...) est correctement connecté à une prise HDMI du téléviseur. MEME Marche - Appuyez sur SOURCE sur le téléviseur ou |R la télécommande pour sélectionner la source HDMI CEC: Marche/Arrèt du HDMI CEC Device Power Off: Éteindre le périphérique CEC Marche Arrêt TV: Allumage et mise en veille automatique du téléviseur. HDMI ARC: Marche / Arrêt de la fonction ARC (uniquement sur la prise HD-INPUT 2) Liste de appareils: affiche la liste des appareils Menu Racine: Affiche le menu racine des périphériques connectés.

4.12.DLC (Contrôle Dynamique de la Luminosité)

- Appuyez sur HAUT/BAS pour sélectionner les options souhaitées. Note: Si vous oubliez le mot de passe que vous avez choisi, veuillez saisir le mot

de passe universel “8899”.

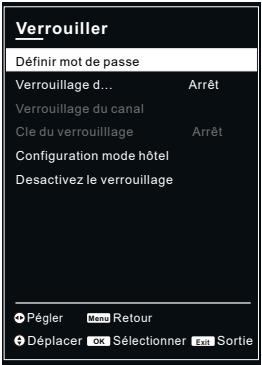

6.1.Définir mot de passe

- Saisissez un nouveau mot de passe deux fois en utilisant les touches

chiffrées de la télécommande

6.2.Verrouillage Système

Verrouillage/Déverrouillage du système.

6.3. Verrouillage de Canal

- Appuyez sur OK ou DROITE pour accéder à ce menu. - Appuyez sur HAUT/BAS pour sélectionner la chaîne que vous souhaitez

- Appuyez sur la touche VERTE de manière répété pour verrouiller/déverrouiller

la chaîne sur-lignée.

6.4.Configuration mode hôtel

Sert à établir un contrôle parental pour certains programmes. Options disponibles: Aucun, 4-18

6.5.Desactivez le verrouillage

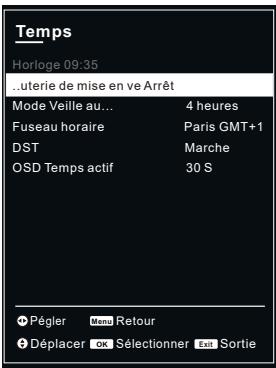

Annulation des réglages de l'horloge

- Appuyez sur HAUT/BAS/GAUCHE/DROITE sur le bouton de navigation pour déplacer le curseur.

Appuyez sur le bouton RETOUR pour retourner à la page précédente

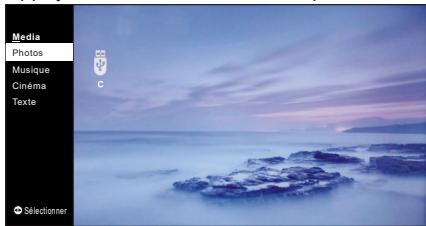

- Appuyez sur HAUT/BAS pour et sélectionner “Photos” dans le menu principal et appuyez sur OK pour valider.

OK pour l'ajouter à la liste de lecture

- Appuyez sur il pour démarrer le diaporama

- Appuyez sur AFFICHAGE pour faire apparaître ou disparaître la barre d'outils.

Utilisez les boutons de navigation pour sélectionner l'option désirée et appuyer sur OK pour confirmer.

2. Musique ppuyez sur HAUT/BAS et sélectionnez “Musique” dans le menu principal puis appuyez sur OK pour valider.

- Utilisez les boutons de navigation pour sélectionner un morceau et appuyez sur OK pour l'ajouter à une liste de lecture - Appuyez sur »i pour démarrer la lecture.

- Utilisez les boutons de navigation pour sélectionner l'option souhaitée et appuyez sur OK pour confirmer.

- Appuyez sur la touche RETOUR pour retourner au menu précédent

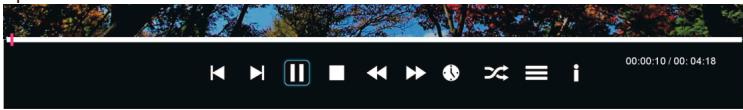

- Utilisez les touches de navigation pour sélectionner un film puis OK pour l'ajouter à la liste de lecture

- Appuyez sur mi pour démarrer la lecture

- Appuyez sur la touche “affichage” pour afficher ou faire disparaître la barre de commandes.

- Utilisez les touches de navigation pour sélectionner la fonction désirée et OK pour confirmer

- Appuyez sur RETOUR pour retourner à la page précédente

- Utilisez les touches de navigation pour sélectionner un texte puis OK pour l'ajouter à la liste de lecture

- Appuyez sur »ll pour démarrer la lecture

- Appuyez sur la touche “affichage” pour afficher ou faire disparaître la barre de commandes.

- Utilisez les touches de navigation pour sélectionner la fonction désirée et OK pour confirmer.

- Appuyez sur RETOUR pour retourner à la page précédente

Touches de la télécommande pour la lecture de fichiers multimédia:

- Appuyez sur »1| pour démarrer la lecture ou marquer une pause

- Appuyez sur Æ pour stopper la lecture.

- Appuyez Sur # pour un retour rapide

- Appuyez Sur» pour une avance rapide

- Appuyez surk« pour lire le fichier précédent

- Appuyez sur 1 pour lire le fichier suivant.

NOTE: Pour lire vos fichiers multimédia, assurez vous d'avoir sélectionner la bonne icône dans le menu principal du LECTEUR MULTIMÉDIA.En effet,

vous ne pouvez lancer un diaporama uniquement dans le menu “PHOTOS” ou écouter des morceaux de musique dans le menu “MUSIQUE” etc.

Le téléviseur n'est pas allumé.

#.… L Vérifiez le cordon d'alimentation, le câble d'antenne mi etiasource d'entrée. ù Appuyez sur la touche « POWER » de la télécommande. Eteignez le téléviseur et rallumez-le cinq seconds après. Pas de son = Cause possible : ES Soit le volume est trop bas, soit le son est coupé. Ps Le système de son est mal configuré + Solution

Augmentez le volume.

Rétablissez le son en appuyant sur la touche « MUTE ». mÜX :Réglezla configuration de son

Bruit ou effet de neige

Les piles ne sont pas insérées correctement. Solution : X © Changez les piles Vérifiez que les piles sont insérées en respectant les polarités + /-

Pour une utilisation correct de CANAL + avec ce produit veuillez rechercher les chaines TNT quand CANAL + est en clair

Le plus grand soin a été pris pour la fabrication de votre produit. Néanmoins il se

peut que des pixels restent allumés ou éteints. Veuillez vous reporter au tableau ci- dessous pour la tolérance des pixels défectueux concernant votre produit.

Nbsous pixels | Nbpixel

4 heures par jour pendant 365 jours. La consommation réelle peut varier en fonction de la durée de fonctionnement et les réglages de contraste où de luminosité

LD40100K est identique au molle usine A39SLCAOSSTUL et que celui-ci est en conformité avec les exigences de la directive des équipements radioélectriques (RED ) (20145YUE). Le logo CE doit être apposé sur ce produit.

Ce produit a été testé en conformité avec les exigences essentielles des standards listés ci- dessous qui sont en vigueur dans l'espace économique éuropéen

Standards Normes applicables

Article 3.1a EN 60065:2014+A11:2017 Sécurité des personnes, sécurité électrique | EN 62479:2010

Articles 3.1b EN 61000-3-2:2014 Compatibilité électromagnétique (EMC) EN 61000.3-3:2013 Articles 3.2 EN 303 340 VL12 Efficacité du spectre audio

Position: Quality Assurance Engineer Signature: Ce produit est importé par: SCHNEIDER CONSUMER GROUP 12, rue Jules Ferry, 93110 Rosny-sous-Bois, FRANCE
