MODE D'EMPLOI SHOWLED NOVISTAR

Luminaire derby à LED

LED- derbylicht

Lámpara LED Derby

956099 - LED LIGHT

GUIDE D'UTILISATION 02

Merci d'avoir besoin ce produit NOVISTAR.

Choisis, testés et commandés par ELECTRO DEPOT, les produits de la marque NOVISTAR vous assurent une utilisation simple, une performance fiable et une qualité irréprochable.

Grêce à cet apparéil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Visitez notre site Internet: www.electrodepot.fr

VOTRE AVIS COMPTE!

PARTAGEZ
VOTRE EXPERIENCE
SUR LES PRODUITS

Parce que vous satisfaction est notre priorité, nous vous proposons de donner votre avis sur ce produit. Il sera transmis et analysé par nos équipes afin d'améliorer continuèlement le produit.

Donnez votre avis sur : http://www.electrodepot.fr/avis-client

ELECTRO DEPOT

A	Avant d'utiliser l'appareil	4	Consignes de sécurité
B	Aperçu de l'appareil	6	Contenu de l'emballage
		7	Télécommande
C	Utilisation de l'appareil	8	Utilisation
		10	Lecture basique
D	Nettoyage et entretien	11	Nettoyage et entretien
E	Informations complémentaires	12	Spécifications techniques
F	Mise au rebut	13	Mise au rebut de votre ancien apparéil

Les notices sont aussi disponibles sur le site http://www.electrodepot.fr/sav/ notices/

FR

3

Consignes de sécurité

• Ce produit ne doit être utilisé que par les adultes. Placez-le dans un endroit où les enfants ne pourront pas le toucher.
• Cet apparéil est conçu exclusivement pour un usage en intérieur. Le luminaire doit rester sec et il ne faut pas l'utiliser dans les environnementss mouillés, poussièreux ou excessivement chauds. Si de l'eau ou un autre lique pénétre dans le produit, coupez l'alimentation électrique et contactez le distributeur local.
  Veillez à ce que la gaine isolante du cordon d'alimentation ne soit pas rayée par des objets coupants et à ce que l'épaisseur du cordon d'alimentation ne soit pas réduite.
• Coupez l'alimentation électrique quand vous n'utilisez pas le luminaire et avant de le nettoyer ou de l'entrenir.
• Le luminaire ne comprend

aucune pièce de rechange pour la réparation. Pour éviter un danger, n'ouvre pas et ne modifiez pas la structure du produit vous-même.

• Le produit doit être placé à au moins 1 m de distance de la surface à éclairer.

$$ \bigcap - - 1 m E $$

Consignes de sécurité relatives aux piles

• La mise au rebut de la pile doit être effectuee de maniere a respecter l'environnement.

ATTENTION

• Risque d'explosion, si la pile est installée avec une mauvaise polarité.
• Remplacez la pile par un modele identique ou équivalent uniquement.
• Avertissement : les piles ou batteries intégrées ne doivent pas été exposées directement à des sources de chaleur excessive, comme la lumière du soleil, les flammes ou autres sources similaires.

AVERTISSEMENT

• N'ingérez pas les piles : risque de brûlure chimique.
• La télécommande fournie avec cet appeareil contient une pile bouton. Si cette pile est avalée, elle peut provoquer des brûlures internes graves et entraîner la mort en l'espace de 2 heures.
• Gardez les piles neuves et usagées hors de la portée des enfants.
• Si le compartment à piles ne se ferme pas correctement, arrêtez d'utiliser l'appareil et gardez-le hors de la portée des enfants.
• Si vous pensez que des piles ont pu etre avalées ou insérées dans toute partie du corps, consultez immédiatement un médecin.
• Danger d'explosion! Les piles ne peuvent pas etre chargées, reactives d'autre moyens, désassemblées, incinérées ou court-circuités.
• En cas de fuite des piles, retirez celles-ci du compartmenté à piles à l'aide d'un chiffon. Mettez les piles au rebut conformé

ment aux réglementations en vigueur. En cas de fuite d'acid des piles, évitez tout contact avec la peau, les yeux et les muqueuses.

• Ne laïsez pas des enfants remplaçer les piles sans la surveillance d'unadulte.
• Les piles usées doivent être immédiatement retirees de l'appareil, puis mises au rebut de façon ajustate.
• Retirez les piles si vous comptez ne pas utiliser l'appareil pendant une longue période.
• Cet apparéil est de la classe de protection l et doit être raccordé à un connecteur de terre de protection.
• La source lumineuse contenue dans ce laminate ne doit être rempla-cée que par le fabricant ou son agent de maintenance ou une personne de quali-fication équivalente.

Merci d'avoir besoin notre produit. Lisez cette notice d'utilisation attentivement et respectez les instructions pour garantir que vous puissiez correctement et de manière sûre installer, utiliser et entrenir le produit. Nous rejetons toute responsabilité en cas de dommage ou de blessure corporelle causés par un usage anormal.

Préface

Cette notice d'utilisation comporte d'importantes informations d'installation et d'utilisation. Pour garantir l'installation, l'utilisation et l'entretien corrects et sûrs, vous doivent impérativement comprendre et respecter intégralement les instructions de la notice d'utilisation. Conservez la notice d'utilisation pour consultation ultérieure. Nous rejetons toute responsabilité en cas de détérioration du luminaire, de perte matérielle ou de blessure corporelle due à une installation, une utilisation ou un entretien incorrect.

REMARQUE: Les spécifications fournies dans la notice d'utilisation peuvent être modifiées en raison de l'amélioration continue du produit et cela sans préavis de notre part. Nous nous réservons le droit demettre à jour toute spécification au cours du processus d'amélioration.

Contenu de l'emballage

1. Le DMX DERBY LIGHT (1 piece)
2. Cordon d'alimentation (1 piece)
3. Notice d'utilisation (1 piece)

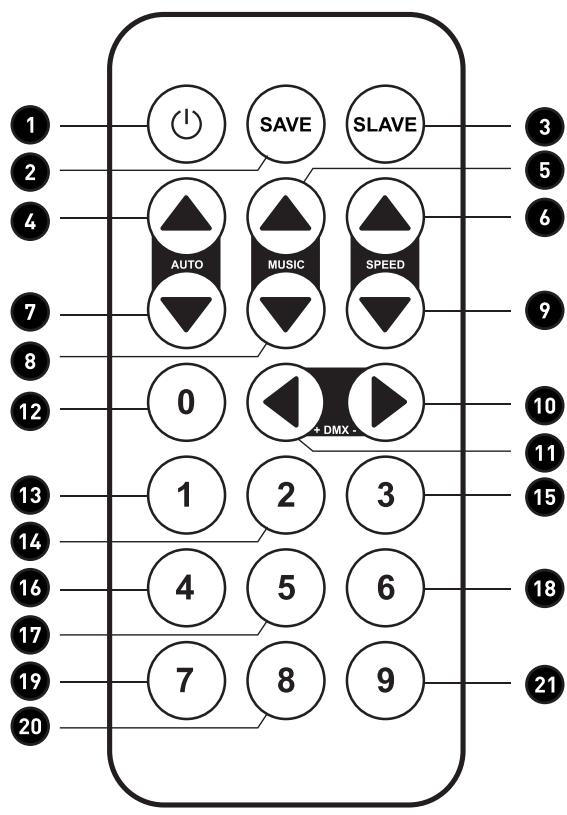

Télécommande

1. Allumer/Éteindre
2. Save (Enregister)
3. Slave (Esclave)
4. Augmentation automatique
5. Augmentation du son
6. Augmentation de la vitesse
7. Diminution automatique
8. Diminution du son
9. Diminution de la vitesse
10. Diminution du DMX
11. Augmentation du DMX
12. Aucune fonction
13. Mode automatique 1
14. Mode automatique 2
15. Mode automatique 3
16. Mode automatique 4
17. Mode automatique 5
18. Mode automatique 6
19. Mode automatique 7
20. Aucune fonction
21. Aucune fonction

Vérifiez que toutes les pieces sont au complet après les avoir déballées et vérifiez que le DMX DERBY LIGHT n'est pas endommagé. Vous pouvez utiliser l'emballage d'origine pour returner le produit à l'usine s'il est déterminé.

Utilisation

1. Reglages des fonctions

Utilisé écran et bouton pour régler les différentes fonctions comme indiqué dans le tableau suivant.

Mode	Fonction	Vitesse du moteur	Description
A1	Fonctionnement automatique	1-9	Rouge et jaune allumés.
A2			Vert et blanc allumés.
A3			Bleu et rose allumés.
A4			Mélange et saut de couleurs (mode 1)
A5			Mélange et saut de couleurs (mode 2)
A6			Changement progressif
A7			Stroboscope avec effet progressif
S1	Activation audio	0-20	Mode audio 1
S2			Mode audio 2
A001	Mode DMX
SLAV	Mode esclave

2. Utilisation et couplage du cable de signal et du connecteur XLR

Utilisez écran et bouton pour régler les différentes fonctions comme indiqué dans le tableau suivant.

A: Mode DMX: Branchez le cable de signal de la sortie DMX du contrôleur dans l'entrée du premier luminaire, et branchez l'entrée DMX du deuxième luminaire à la sortie DMX du premier luminaire maître. Procedez ainsi jusqu'à ce que tous les luminaires esclaves aient été branchés, puis branchez le dernier connecteur dans la sortie du dernier luminaire.
B: Mode maître et esclave: Branchez le premier luminaire maître au deuxième luminaire avec un cable DMX, puis branchez le deuxième luminaire au troisième luminaire avec un cable DMX, et ainsi de suite jusqu'à ce que tous les luminaires aient été branchés. Les luminaires sont dans le mode maître/esclave: le premier luminaire est le maître, les autres sont esclaves. Pour les réglages du mode maître et esclave, reportez-vous aux réglages des fonctions précédemment indiqués.

REMARQUE: Il n'y a qu'un seul maitre dans une boucle de connexion, les luminaires ne peuvent pas etre tous branchés au contrôleur, sinon il y aurait confusion pour les luminaires esclaves.

3. Reglages de l'adresse DMX

Chaque DMX DERBY LIGHT doit être régé avec une adresse de démarrage spécifique. Selon la praticité d'utilisation ou les exigences réelles, les utilisateurs peuvent soit assigner la même adresse à plusieurs DMX DERBY LIGHT, soit assigner une adresse différente à chaque DMX DERBY LIGHT.

Si vous assignez la même adresse à plusieurs DMX DERBY LIGHT, ils accepteront tous les signaux du canal DMX512 à partir de la même adresse. Ainsi, tous les DMX DERBY LIGHT connectés seront contrôlés ensemble.

Si vous assignez à chaque DMX DERBY LIGHT une adresse différente, l'adresse DMX du DMX DERBY LIGHT suivant dépend du nombre de canaux DMX.

Modèle à 7 canaux

Canal	Description du fonctionnement
1	Assombrissement général
2	Assombrissement rouge et jaune
3	Assombrissement vert et blanc
4	Assombrissement bleu et rose
5	Stroboscope
6	0-5 Inactif
	6-127 Position statique du moteur
	128-255 Vitesse du moteur de contrôle
7	0-9 Canal 1~Canal 6 actif Canal 1~Canal 6 sans action quand la valeur est supérieure à « 9 »
	10-39 Macro A1
	40-69 Macro A2
	70-99 Macro A3
	100-129 Macro A4
	130-159 Macro A5
	160-189 Macro A6
	190-219 Macro A7
	220-249 Macro audio 1
	250-255 Macro audio 2

François

Lecture basique

Fonctionnement

Appuyez pour allumer l'appareil.

Signifie fonction mémoire. Choisissez d'abord un mode tel que « auto fonction 2 » {« fonction automatique 2 »}, puis coupez l'alimentation. Lorsque vous rallumez, le produit conserve la même fonction.

Si vous avez deux produits ou plus, choisissez-en un comme machine esclave et branchez la ligne de signal. Sélectionnez la fonction de l'hôte, puis celle de l'escape affiche également la même fonction.

Mode automatique : Il existe 7 modes automatiques au total

Signifie que la fonction automatique passe de 1 à 7 dans l'ordre croissant

Signifie que la fonction automatique passe de 7 à 1 dans l'ordre décroissant

La première fonction automatique est de couleur amber

Appuyez dessus ; le produit devient vert et blanc

Appuyez dessus ; le produit devient bleu et rose

Appuyez dessus ; la couleur du produit passe du rouge au vert, puis au bleu et au rose

Represente le passage rapide du rouge au vert, puis au bleu et au blanc, et enfin à l'ombre et au rose

Represente le passage du rouge au vert, puis au bleu et au blanc, et enfin à l'ombre et au rose, à une vitesse plus lente que pour la fonction 5

Fonction stroboscopique

Musique Modes de son, 2 modes au total

Appuyez pour passer du mode 1 au mode 2

Appuyez pour passer du mode 2 au mode 1

Vitesse

Mode de vitesse (de 1 à 9, représentée différentes vitesse; 1 pour la vitesse la plus BASSE et 9 pour la vitesse la plus HAUTE)

Appuyez dessus pour augmenter la vitesse de chaque fonction automatique

Appuyez dessus pour diminuer la vitesse de chaque fonction automatique

Aucune fonction

DMX : À utiliser avec la télécommande

Appuyez pour changer le code d'adresse

Appuyez pour changer le code d'adresse

Nettoyage et entretien

Nettoyez féquèment le produit, cela permet de préserver sa luminosité et de prolonger sa durée de vie.

AVERTISSEMENT :

Le luminaire doit être mis hors tension avant d'être nettoyé ou entretenu.

Nettoyer le produit

1. Nettoyez la lentille acrylique et le boîtier du produit toutes les 2 semaines, sinon l'accumulation de saletés et de poussières réduira la luminosité du luminaire.
2. Nettoyez l'appareil avec un chiffon doux humidifié. N'utilise pas de solvant organique, par exemple de l'éthanol.
   3.Nettoyez le ventilateur de refroidissement tous les mois.

Entretien du produit

L'entretien du produit doit respecter les exigences suivantes :

1. Toutes les vis installées sur le luminaire doivent être solidement serrées, inspectées et replacées si elles sont corrodées.
2. Garantissez un point fixe d'installation sans déformation.
3. Vérifiez que le cordon d'alimentation n'est pas endommagé et que sa gaine isolante n'est pas usée.
4. Pour garantir la bonne connexion des différentes pièces du circuit et pour éviter des accidents inutiles dus à de mauvaises connexions électriques, le luminaire doit être minutieusement inspecté tous les trois mois par un électricien agréé.

Source lumineuse : 6 x 1 W (RGBWAP)

Durée de vie: 60000 heures

Panneau de contrôle: Écran LED numérique à 4 chiffres

Panneau de contrôle : DMX, Auto. Télecommande infrarouge, maitre- esclave.

Canaux DMX : Mode 7 canaux

Environnement jusqu'à 40 °C de fonctionnement :

Indices de protection : IP20

Boitier: PC

Dimensions du produit : 175 x 140 x 205 mm

Dimensions de l'emballage: 260 × 220 × 240 ~mm

Poids net : 2,3 kg

Poids brut: 3kg,24kg(8pieces/carton)

Mise au rebut de votre ancien apparéil

COLLECTE SELECTION DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

Cet appeareil comporte le symbole DEEE (Déchet d'équipement électrique et électronique) signifiant qu'en fin de vie, il ne doit pas être jeté avec les ordures menagères, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.

Nos emballages peuvent faire l'objet d'une consigne de tri. Pour en savoir plus : www.consignesdetri.fr

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/UE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des apparciels électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utiliseateur.

C'est pour cette raison que vous appeareil, tel que le signale le symbole apposé sur sa plaque signaletique ou sur l'emballage, ne doit en aucun cas etre jetedans une poubelle publique ou privée destinée aux ordures menagères. L'utiliseur a le droit de déposer l'applieil dans un lieu public de collecte procedant a un tri selectif des déchets pour etre recyclé ou réutilisé pour d'autres applications, conformément à la directive.

IMPORTANT！

• Le changement des piles doit se faire dans le respect des règlementations en vigueur concernant la mise au rebut.
• Veuillez amener les piles usagées à un centre de récapération prévu à cet effet, où elles seront traitées d'une manière respectue de l'environnement.

Bedankt!

Ce produit est garantie pour une période de 2 ans a partir de la date d'achat*, contre toute defaillance resultant d'un vice de fabrication ou de materiaiu. Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur presentation du ticket de caisse.
