Type de produit	Microphone sans fil UHF double
Marque	PARTY LIGHT & SOUND
Modèle	WM-20UHF
Système de transmission	UHF
Fréquence porteuse	863,2 MHz et 864,8 MHz
Portée maximale	30 m
Bande passante audio	40 - 15000 Hz ±3 dB
Distorsion harmonique totale	< 0,5 %
Alimentation du récepteur	220-240 V AC via adaptateur secteur (5 V DC / 10 W)
Alimentation du microphone	2 piles 1,5 V AA (LR6)
Sorties audio	Jack 6,35 mm asymétrique et XLR symétrique
Antennes	2 antennes déployables à 90°
Indicateurs lumineux	Alimentation, signal RF par canal, niveau sonore, batterie faible
Réducteur de bruit	Squelch
Utilisation simultanée de plusieurs systèmes	Oui (réglage sur fréquences différentes)
Capot de couleur pour identification	Oui
Grille anti-vent	Oui
Consignes de sécurité	Utiliser à l'intérieur, éviter l'humidité, ne pas obstruer les aérations, débrancher avant nettoyage, etc.
Entretien	Débrancher avant nettoyage, ne pas utiliser de liquides, nettoyer avec un chiffon sec
Recyclage	Ne pas jeter avec les ordures ménagères, recycler dans un point de collecte spécialisé

FOIRE AUX QUESTIONS - WM-20UHF PARTY LIGHT&SOUND

Comment brancher le système WM-20UHF ?

Branchez l'adaptateur secteur fourni sur la fiche DC du récepteur, puis sur une prise secteur. Positionnez les antennes à 90°. Reliez la sortie audio (jack 6,35 mm ou XLR) à l'entrée de votre amplificateur ou table de mixage.

Comment insérer les piles dans le microphone ?

Poussez le couvercle du compartiment à piles pour l'ouvrir. Insérez deux piles LR6 (AA) en respectant la polarité (+/-). Refermez le compartiment. Le voyant rouge s'allume si les piles sont faibles.

Que faire si le microphone ne produit aucun son ?

Vérifiez que l'interrupteur M/A du micro est sur ON. Assurez-vous que les piles sont correctement insérées et non déchargées. Contrôlez le branchement du récepteur (adaptateur secteur allumé). Augmentez le volume sur le récepteur et vérifiez les connexions audio. Si les voyants signal sont éteints, rapprochez le micro du récepteur et vérifiez qu'ils sont sur la même fréquence.

Quelle est la portée maximale du système ?

La portée typique est de 30 mètres en condition de visibilité directe. Pour une performance optimale, placez le récepteur en vue du micro et évitez les obstacles métalliques.

Comment utiliser plusieurs systèmes UHF simultanément ?

Réglez chaque système sur une fréquence différente (les fréquences sont indiquées au dos du récepteur). Les systèmes peuvent ainsi fonctionner sans interférences dans le même espace.

Que signifient les voyants sur le récepteur ?

Le voyant d'alimentation indique la mise sous tension. Les voyants signal A/B s'allument lorsque le récepteur reçoit un signal UHF. Les voyants son clignotent en présence d'audio. Un voyant rouge sur le micro signale une batterie faible (moins d'une heure restante).

Comment réduire les interférences et bruits parasites ?

Identifiez et éloignez les sources potentielles d'interférences (autres appareils HF). Si les voyants signal sont allumés mais que des bruits persistent, changez de fréquence ou utilisez un autre système. Le circuit squelch intégré filtre les signaux faibles.

Comment entretenir et nettoyer l'appareil ?

Débranchez toujours le récepteur avant de le nettoyer. Utilisez un chiffon sec et doux. Ne versez jamais de liquide sur l'appareil. Nettoyez la grille du micro avec précaution pour éviter d'endommager la capsule.

Que faire en cas de distorsion sonore ?

Si le son devient distordu progressivement, les piles du micro sont probablement faibles. Remplacez les piles par des neuves. Vérifiez également le niveau de volume sur le récepteur et l'équipement connecté.

Comment recycler le produit en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans un point de collecte spécialisé pour les déchets électroniques. Consultez votre municipalité ou votre revendeur pour connaître les options de recyclage locales.

MODE D'EMPLOI WM-20UHF PARTY LIGHT&SOUND

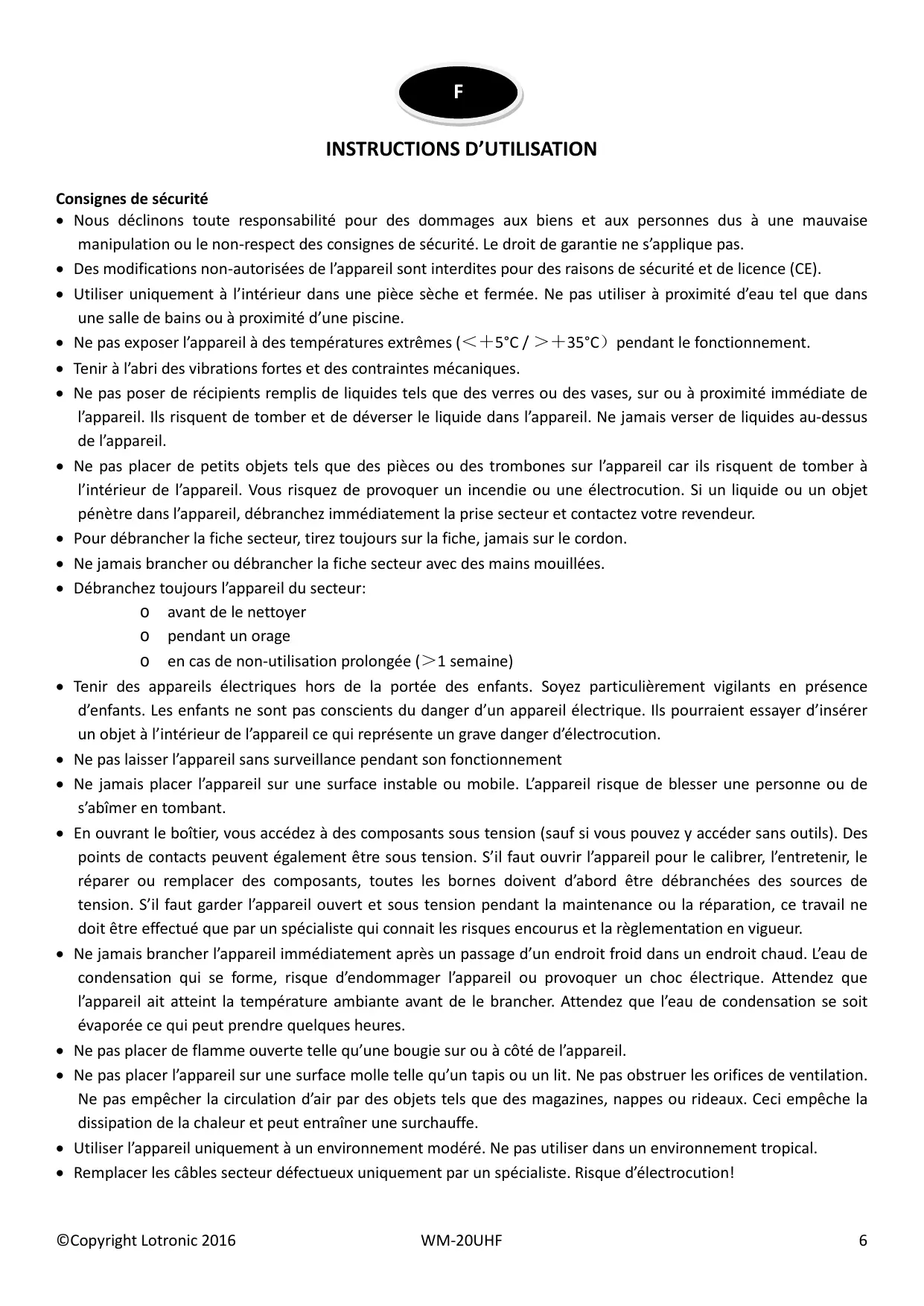

Consignes de sécurité

• Nous déclinons toute responsabilité pour des dommages aux biens et aux personnes dus à une mauvaise manipulation ou le non-respect des consignes de sécurité. Le droit de garantie ne s'applique pas.
• Des modifications non-authorises de l'appareil sont interdites pour des raisons de sécurité et de licence (CE).
• Utiliser uniquement à l'intérieur dans une piece sèche et fermée. Ne pas utiliser à proximé d'eau tel que dans une salle de bains ou à proximé d'une piscine.
• Ne pas exposer l'appareil à des températures extrêmes (< +5^ / > +35^) pendant le fonctionnement.
• Tenir à l'abri des vibrations fortes et des contraintes mécaniques.
• Ne pas poser de recipients replis de liquides tels que des verres ou des vases, sur ou à proximite immediatie de l'appareil. Ils risquent de tomber et de déverser le liquide dans l'appareil. Ne jamais verser de liquides au-dessus de l'appareil.
• Ne pas placer de petits objets tels que des pieces ou des trombones sur l'appareil car ils risquent de tomber à l'intérieur de l'appareil. Vous risque de provoquer un incendie ou une électrocution. Si un liquide ou un objet pénétre dans l'appareil, débranchez immédiatement la prise secteur et contactez votre revendeur.
• Pour débrancher la fiche secteur, tirez toujours sur la fiche, jamais sur le cordon.
• Ne jamais brancher ou débrancher la fiche secteur avec des mains mouillées.
• Débranche toujours l'appareil du secteur:

o avant de le nettoyer
pendant un orage
en cas de non-utilisation prolongée (>1 SEMaine)

• Tenir des apparèils électriques hors de la portée des enfants. Soyez particulièrement vigilants en présence d'enfants. Les enfants ne sont pas conscienceurs du danger d'un apparéil électrique. Ils pourrait essayer d'insérer un objet à l'intérieur de l' apparéil ce qui représenté un grave danger d'électrocution.
• Ne pas laisser l'appareil sans surveillance pendant son fonctionnement
• Ne jamais placer l'appareil sur une surface instable ou mobile. L'appareil risque de blesser une personne ou de s'abîmer en tombant.
• En ouvrant le boîtier, vous accédez à des composants sous tension (sauf si vous pouvez y accéder sans outils). Des points de contacts peuvent également être sous tension. S'il faut ouvrir l'appareil pour le calibrer, l'entretenir, le réparer ou remplaçer des composants, toutes les bornes doivent d'abord être débranchées des sources de tension. S'il faut garder l'appareil ouvert et sous tension pendant la maintenance ou la réparation, ce travail ne doit être effectué que par un spécialiste qui connait les risques encourus et la règlementation en vigueur.
• Ne jamais brancher l'appareil immédiatement après un passage d'un endroit froid dans un endroit chaud. L'eau de condensation qui se forme, risque d'endommager l'appareil ou provoquer un choc électrique. Attendeze que l'appareil ait atteint la température ambiente avant de le brancher. Attendeze que l'eau de condensation se soit evaporée ce qui peut prendre quelques heures.
• Ne pas placer de flamme ouverte telle qu'une bougie sur ou a cotoé de l'appareil.
• Ne pas placer l'appareil sur une surface molle telle qu'un tapis ou un lit. Ne pas obstruer les orifices de ventilation.
  Ne pas empêcher la circulation d'air par des objets tels que des magazines, nappes ou rideaux. Ceci empêche la dissipation de la chaleur et peut entraîner une surchauffe.
• Utiliser l'appareil uniquement à un environnement modéré. Ne pas utiliser dans un environnement tropical.

• Remplacer les cables secteur défectueux uniquement par un spécialiste. Risque d'électrocution!

• Si vous n'êtes pas sur de la bonne connexion ou si vous avez des questions auxquelles le mode d'emploi ne répond pas, n'hésitez pas à demander conseil à un spécialiste ou votre revendeur.

CHARACTERISTIQUES

1. Utilisation de plusieurs systèmes : Vous pouvez utiliser plusieurs systèmes UHF dans le même espace. Pour cela, il suffit de régler chaque système sur une fréquence différente (fréquence marquée au dos du récepteur).
2. Utilisation simultanée des sorties : La fiche jack 6.35mm asymétrique et la fiche XLR symétrique peuvent être branchées en même temps sur des appareils externes.
3. Portée : Les transmetteurs UHF ont une portée allant jusqu'à 30m du récepteur.
4. Réducteur de bruit : Le circuit squelch analyse la force et la qualité du signal afin d'éviter des interférences provenant de fréquences radio environnantes.
5. Indicateur de faible batterie : Un voyant rouge sur le(s) microphone(s) prévient l'utilisateur qu'il ne reste plus qu'une heures de batterie.

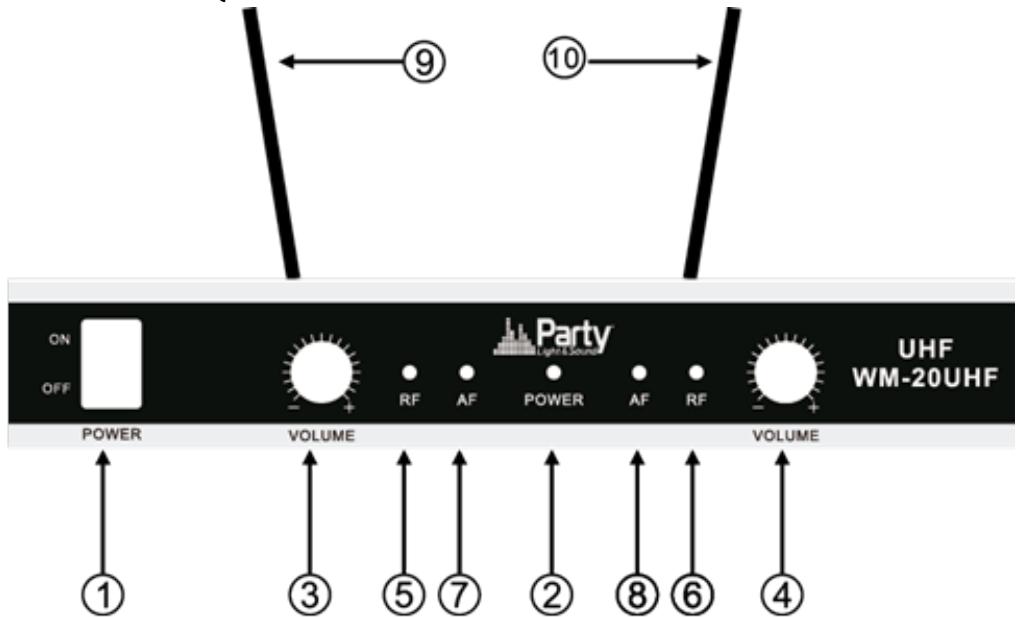

CHARACTERISTIQUES DU RECEPTEUR

1. Interrupteur M/A du récepteur.
2. Voyant d'alimentation
   3 & 4 : réglage de volume des canaux 1 & 2
   5 & 6 : S'allument lorsquè les canaux 1 & 2 reçoivent un signal UHF
   7 & 8 : S'allume en présence d'un son
   9 & 10 : Antennes canal 1 & 2

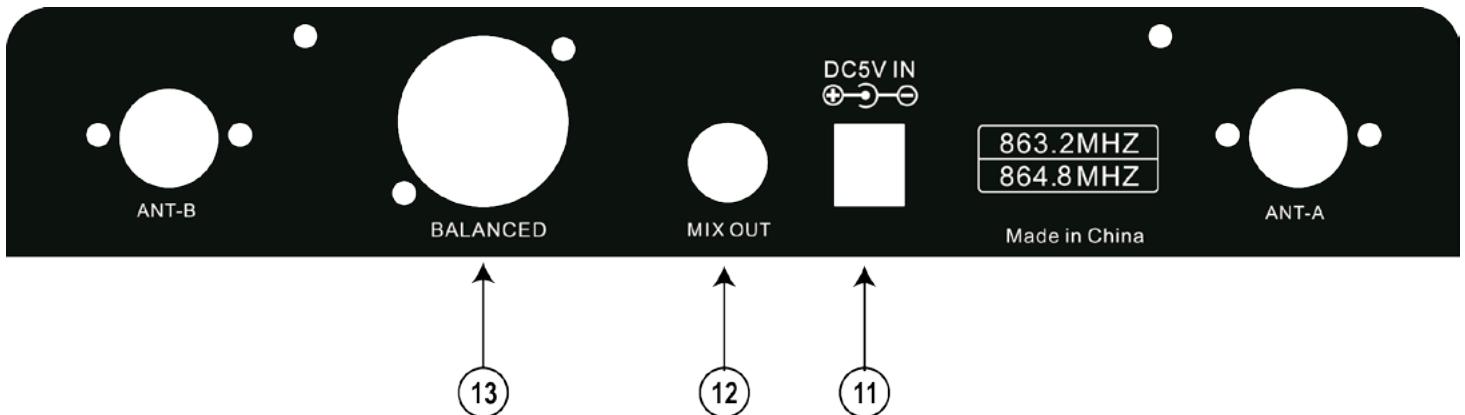

Arrière

1. Fiche d'alimentation: Branchez l'adaptateur AC/DC sur cette fiche.

2. Jack de sortie audio 6.35mm: Branchez le cordon audio de cette fiche sur l'entrée d'un amplificateur, d'une table de mixage, etc.

3. Sortie XLR symétrique : Branchez le cordon audio de cette fiche sur l'entrée d'un amplificateur, d'une table de mixage, etc.

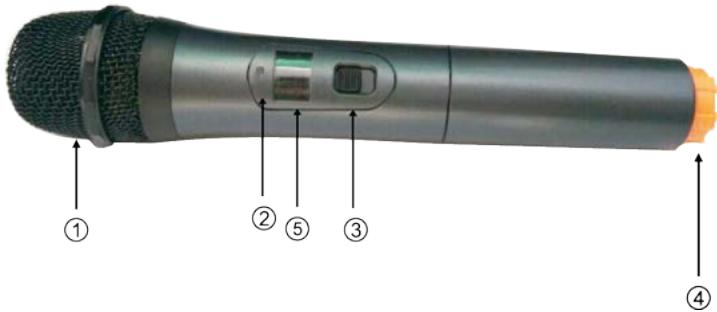

CHARACTERISTIQUES DU TRANSMETTEUR DE MICROPHONE

1. Grille: Protège l'élement et aide à réduire les bruits de respiration et du vent.
2. Indicateur de faible pile
3. Commutateur M/A
4. Capot de couleur pour faciliter l'identification du micro
5. Afficheur indiquant la fréquence du micro

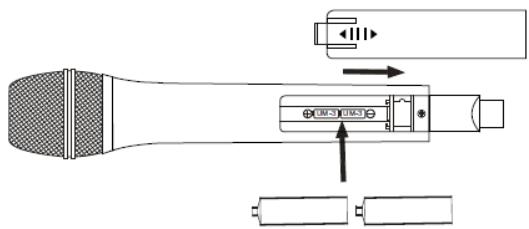

MISE EN PLACE DES PILES DANS LE MICROPHONE

Poussez le couvercle du compartment pour l'ouvrir. Insérez deux piles LR6 dans le compartment en respectant la polarité. Fermez le compartment.

BRANCHEMENT DU SYSTEME

1. Branchez la fiche DC de l'adaptateur secteur fourni sur la fiche d'entrée DC au dos du récepteur. Branchez la fiche AC sur une prise secteur appropriée.
2. Antenne: Positionnez les antennes à un angle de 90^ .
3. Branchements audio : Branchez la sortie appropriée du récepteur au moyen d'un cordon Jack ou d'un cordon XLR sur l'entrée d'un amplificateur, d'une table de mixage, etc.

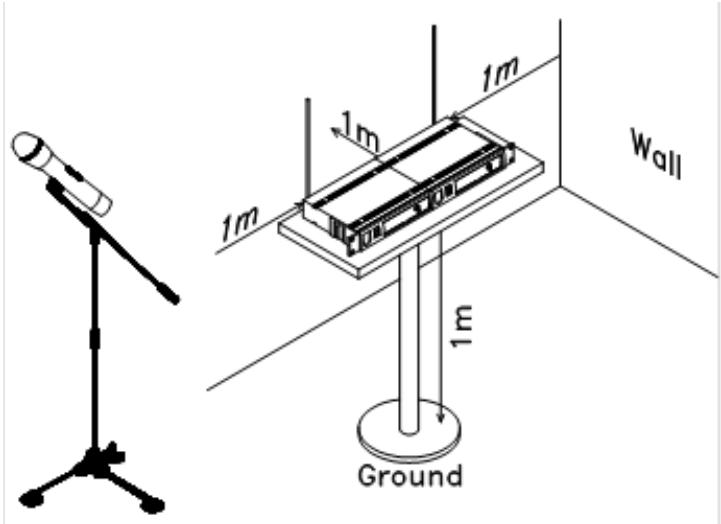

CONSEILS POUR OBTENIR LA MEILLEUR PERFORMANCE

L'antenne du récepteur doit toujours être en vue du microphone.

Le récepteur et le transmetteur doivent être le plus précible.

Ne pas placer le récepteur à proximé de surfaces métalliques et d'autres obstacles.

Surveillance la tension des piles et remplacez-les dès que levoyant l'allume.

Si vous superposez plusieurs récepteurs ou si vous les installez dans un rack, voirlez à ce que les antennes ne se croisent ni se touchent.

Faites un test de marche avant la presentation. Si vous trouvez des zones non couvertes, corrigez

l'emplacement du récepteur. Si le phénomène persiste, marquez ces zones et évitez-les pendant la presentation.

Pour un bon fonctionnement ne place pas le récepteur à proximé de sources de perturbations. Placer le récepteur à un mètre du sol et de toute source de perturbations. Veiliez à laisser libre la place autour des antennes sur une distance de un mètre.

DIAGNOSTIC DE DEFAILLANCE

Problème	Etat duvoyant	Solution
Pas de son	Levoyant rouge sur le transmetteur ne clignote pas	Poussez l'interrupteur M/A sur le microphone sur ON. Assurez-vous que les piles ont été insérées correctement en respectant la bonne polarité (+/-). Si les piles sont correctement places,
		remplacez-les par des neues.
Pas de son	Levoyant rouge sur le récepteur est éteint	Vérifiez si l'adaptateur secteur est correctement branché sur la fiche DC et la prise secteur. Assurez-vous que la prise secteur fournit laonne tension.
Pas de son	Les indicateurs de signal A/B sur le récepteur sont allumés	Augmentez le volume sur le récepteur. Vérifiez les connexions de sortie du récepteur vers l'équipement externe.
Pas de son	Les indicateurs de signal A/B sur le récepteur sont éteints. Les voyants de tension sur le récepteur et le microphone sont allumés.	Assurez-vous que le récepteur et le transmetteur sont réglics sur la même fréquence.Rapprochez le transmetteur du récepteur
Le seul de distorsion augmente progressivement	Les indicateurs de signal A/B sur le récepteur et levoyant de faible pile sur le transmetteur sont allumés	Remplacez les piles du microphone
Présence de bruits parasites et autres interférences	Les indicateurs de signal A/B sont allumés	Identifiez des sources potentielles d'interférences (autres sources HF) et éteignez, déplacez ouutilisez un système sans fil qui travaille sur une fréquence différente.
Pertes de son temporaires lorsque le transmetteur se déplace dans la zone de presentation	Les indicateurs de signal A/B sur le récepteur sont éteintspendant la perte du son	Repositionnez le récepteur et effectuez un nouveau test de marche. Si les pertes de sonpersistent, marquez les zones non couvertes et évitez-les pendant la presentation.

CHARACTERISTIQUES TECHNIQUES DU SYSTEME

Fréquence HF porteuse 863.2MHz & 864.8MHz

Portee. typique 30m

Bande passante audio 40-15000Hz ±3dB

THD. <0,5%

CHARACTERISTIQUES TECHNIQUES DU RECEPTEUR

Alimentation. 220-240Vac par l'adaptateur secteur fourni

Adaptatour secteur 5Vdc nom. 10W

Rapport signal/bruit. >80dB

Limin de réjection du canal adjacent. >80dB

Réjection d'image fantôme. >80dB

Sensibilité de réception . >5dBu

CHARACTERISTIQUES TECHNIQUES DU MICROPHONE

Alimentation 2 piles 1.5AA

Type de modulation . F3E

NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures menagères. Veuillez les faire recycler à un point de collecte spécialisé. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.

Déclaration CE de Conformité

Nos,

LOTRONIC SA

Avenue Zénobe Gramme, 9

1480 SAINTES

Belgique

+32.2.390.91.91

Certifons et déclarons sous notre seule responsabilité que les produits suivants:

Marque:

PARTY LIGHT & SOUND

Désignation commerciale:

Double système sans-fil avec 2 micros main

Type ou modele:

WM-20UHF

Auxquels se refère cette déclaration sont conformes aux exigences essentielles et de :

Directive RTTE 1999/5/EC - Directive LVD 2014/35/EU

Basés sur les standards appliqués

EN60065:2014

EN62479:2010

EN 301 489-1 V1.9.2

EN 301 489-9 V1.4.1

EN 301 357-1 V1.4.1

EN 301 357-2 V1.4.1

Fait à Saintes (Belgique), le 09/09/2016

Guive Akbar
