BEDIENUNGSANLEITUNG WM-20UHF PARTY LIGHT&SOUND

D-BEDIENUNGSANLEITUNG

NL-HANDLEIDING

BEDIENUNGSPANLEITUNG

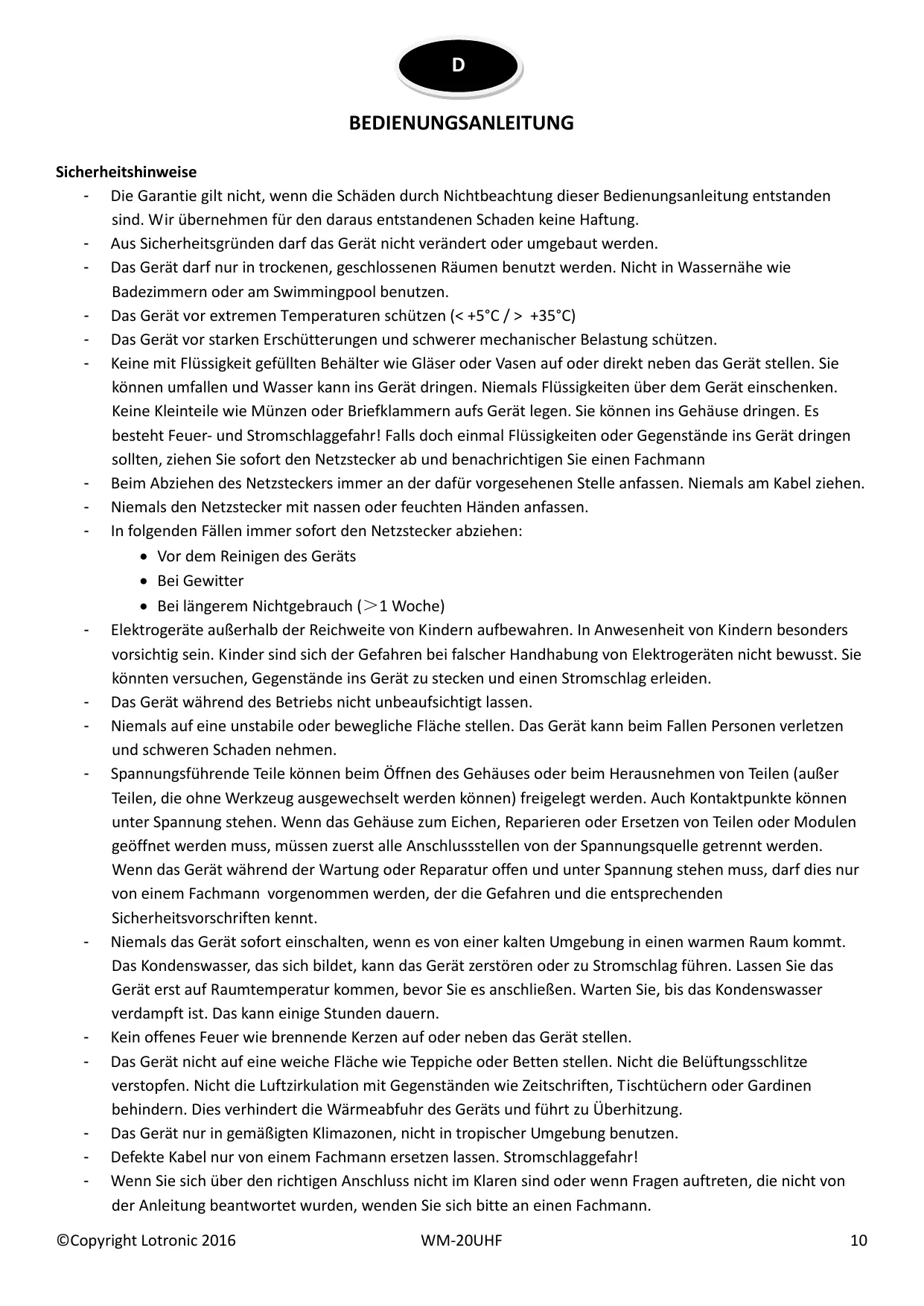

Sicherheitshinweise

Die Garantie gilt nicht, wenn die Schäden durch Nichtbeachtung dieser Bedienungsanleitung entstanden sind. Wir übernehmen für den darauf entstandenen Schaden keine Haftung.
- Aus Sicherheitsgründen darf das Gerät nicht verändert oder umgebaut werden.
- Das Gerätarf nur in trockenen, geschlossenen Räumen benutzt werden. Nicht in Wassernähe wie Badezimmern oder am Swimmingpool benutzen.
- Das Gerät vor extremen Temperaturen schützen (< +5°C / > +35°C)
- Das Gerät vor starken Erschüttungen und schwerer mechanischer Belastung schützen.
- Keine mit Flüssigkeit gefüllten Behälter wie Gläser oder Vasen auf oder direktiben das Gerät stellen. Sie konnen umfallen und Wasser kann ins Gerät dringen. Niemals Flüssigkeiten über dem Gerät einschenken. Keine Kleinteile wie Münzen oder Briefklammern aufs Gerät legen. Sie konnen ins Gehäuse dringen. Es besteht Feuer- und Stromschlaggefahr! Falls noch einmal Flüssigkeiten oder Gegenstände ins Gerät dringen sollenn,ziehen Sie sofort den Netzstecker ab und benachrichtigen Sie einen Fachmann
- Beim Abziehen des Netzsteckers immer an der damit vorgesehenen Stelle anfassen. Niemals am Kabel ziehen.
- Niemals den Netzstecker mit nassen oder feuchten Händen anfassen.
In folgenden Fällen immer sofort den Netzstecker abziehen:

Vor dem Reinigen des Geräts
- Bei Gewitter
- Bei längerem Nichtgebrauch ( >1 Woche)

• Elektrogeräte außerhalb der Reichweite von Kindern aufbewahren. In Anwesenheit von Kindern besonderss vorsichtig sein. Kinder sind sich der Gefahren bei falscher Handhabung von Elektrogeräten nicht bewusst. Sie konnten versuchen, Gegenstände ins Gerät zu stecken und einen Stromschlag erleiden.
• Das Gerät während des Betriebs nicht unbeaufsichtigt setzen.
• Niemals auf eine unstabile oder bewegliche Fläche stellen. Das Gerät kann beim Fallen Personen verletzen und schweren Schadennehmen.
• Spannungsführende Teile konnen beim Öffnen des Gehäuses oder beim Herausnahmen von Teilen (außer Teilen, die ohne Werkzeug ausgewechselt werden konnen) freigelegt werden. Auch Kontaktpunkte konnen unter Spannung stehen. Wenn das Gehäuse zum Eichen, Reparieren oder Ersetzen von Teilen oder Modulen geöffnet werden muss, müssen zuerst alle Anschlussstellen von der Spannungsqelle getrennt werden. Wenn das Gerät während der Wartung oder Reparatur offen und unter Spannung stehen muss, damit dies nur von einem Fachmann vorgenommen werden, der die Gefahren und die entsprechenden Sicherheitsvorschriften kennt.
• Niemals das Gerät sofort einschalten, wenn es von einer kalten Umgebung in einen warmen Raum kommt. Das Kondenswasser, das sich bildet, kann das Gerät zerstören oder zu Stromschlag führen. Lassen Sie das Gerät erst auf Raumtemperaturkommen, bevor Sie es anschließen. Warten Sie, bis das Kondenswasser verdampft ist. Das kann einige Stunden dauern.
• Kein offenes Feuer wie brennende Kerzen auf oder besoin das Gerät stellen.
• Das Gerät nicht auf eine weiche Fläche wie Teppiche oder Betten stellen. Nicht die Belüftungsschlitze verstopfen. Nicht die Luftzirkulation mit Gegenständen wie Zeitschriften, Tischüchern oder Gardinen behindern. Dies verhindert die Wärmeabfuhr des Geräts und führt zu Überhitzung.
• Das Gerät nur in gemäßigten Klimazonen, nicht in tropischer Umgebung benutzen.
  Defekte Kabel nur von einem Fachmann ersetzen setzen. Stromschlaggefahr!
• Wenn Sie sich über den richtigen Anschluss nicht im Klaren sind oder wenn Fragen auftreten, die nicht von der Anleitung beantwortet wurden, wenden Sie sichitte an einen Fachmann.

FEATURES

1. Gleichzeitiger Einsatz mehrerer Anlagen: Mehrere UHF Anlagen können zugleich im selbst Raum eingesetzt werden. Dazu einfach nur jeder Anlage auf eine andere Frequenz einstellen (Frequenz stehet auf der Rückseite des Empfängers).
2. Gleichzeitiger Anschluss der Ausgänge: Die asymmetrische 6,35mm Klinkenbuchse und die symmetrischen XLR Ausgänge können gleichzeitig an verschiedene Fremdgeräte angeschlossen werden.
3. Reichweite: UHF Sender konnen bis zu 30m Entfernung zum Empfänger arbeiten.
4. Gerauschunterrückung: Der Squelch-Schaltkreis analysiert die Signalstarke und -qualität, um Störungen durch Hochfrequenzen aus der Umgebung zu vermeiden.
5. Batterieanzeige: Eine rote Leuchte auf dem Mikrofon warnt den Benutzer, wenn nur noch weniger als 1 Stunde Batteriespannung bleibt.

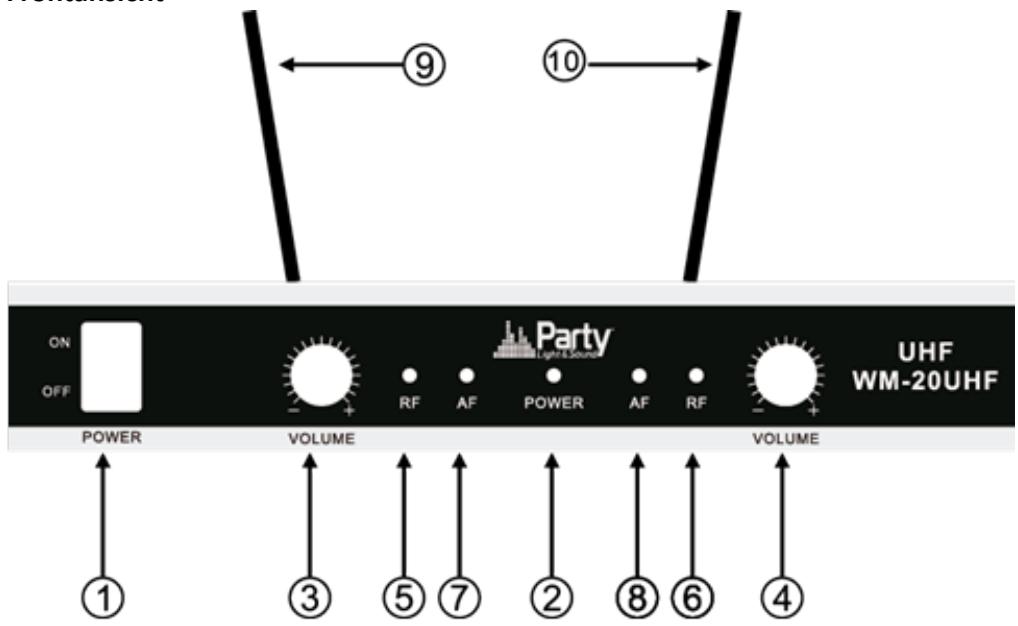

EMPFÄNGER Frontansicht

1. Betriebsschalter: Zum Ein- und Ausschalten des Empfängers.
2. Betriebsanzeige: Leuchtet, wenn das Gerät eingeschaltet ist.
   3 & 4. Lautstärkeregler von Kanal 1 und 2
   5 & 6. "RF" Pegelanzeige: Leuchtet beim Empfang eines RF Signals vom Sender
   7 & 8. "AF" Pegelanzeiger: Zeigt den Pegel des drahtlosen Audiosignals an.
   9 & 10. Antenne von Kanal 1 & 2

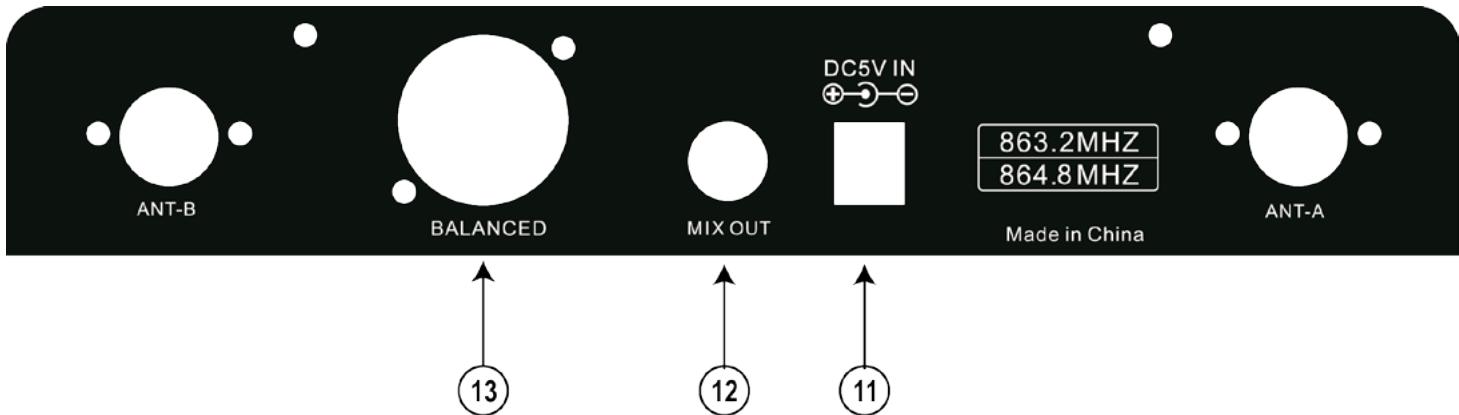

Rückansicht

1. DC Eingangsbuchse: Zum Anschluss des DC Steckers vom Netzteil an den Empfänger.
2. 6.35mm Klinkenausgangsverbinder: Audiokabel von dieser Buchse an den Eingang eines Verständerkers, Mischpults u. ä. anschließen.
3. Symmetrischer XLR Ausgang: Audiokabel von dieser Buchse an den Eingang eines Verständerkers, Mischpults u.ä.

anschlieben.

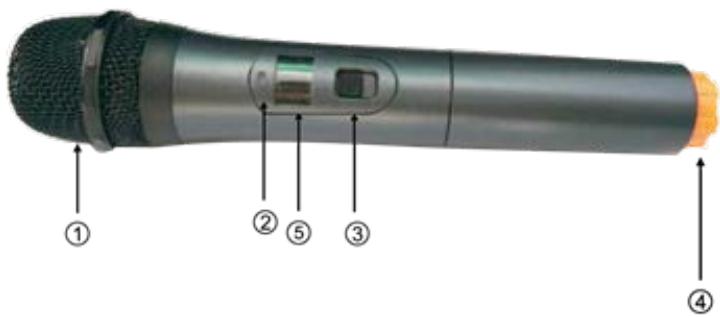

MIKROFONSENDER

1. Gitter: Schützt die Kapsel und reduziert Atem- und Windgeräusche.
2. Batterieanzeige: Die Anzeige leuchtet, wenn die Batterien ersetzt werden müssen.
3. Ein/Aus Schalter
4. Farbkappe zur betteren Erkennung des Mikrofons
5. Display zeit die Frenz an

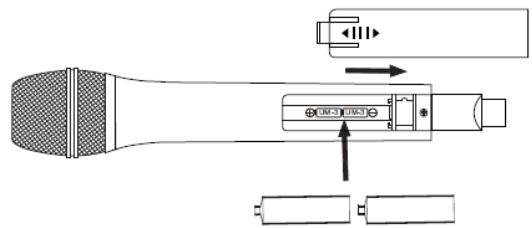

EINSETZEN DER BATTERIEN INS MIKROFON

Batteriefach durch Schieben des Deckels öffnen. Zwei AA Batterien polungsrichtig ins Fach legen und Deckel wieder schließen.

ANSCHLUSS DER ANLAGE

1. Anschluss der Stromversorgung: Den DC Stecker des Netzteils in die DC Buchse auf der Rückseite des Empfängers stecken. Den AC Stecker in eine geeignete Netzsteckdose stecken.
2. Antenne: Die Antennen in einem Winkel von 90^ ausrichten.
3. Audioverbindung: Den entsprechenden Ausgang des Empfängers über ein 6,35mm Klinkenkabel oder ein XLR Kabel an den Eingang eines Verständerkers, Mischpult o.ä. anschließen.

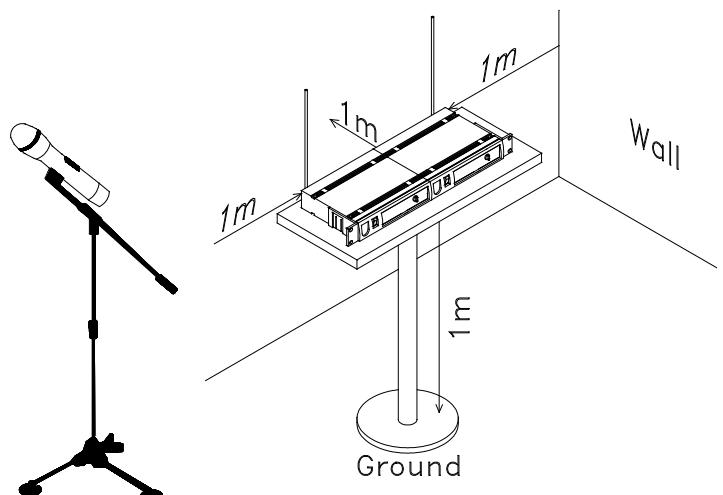

OPTIMIERUNG DES EMPFANGS

Das Mikrofon muss immer in Sichteweite von den Empfangsantennen sein. Den Abstand zwischen Sender und Empfänger so kurz wie möglich halten.

Die Empfangsantennen nicht in der Nähe von

Metalflächen und Hindernissen platzieren.

Batteriespannung überwachen und Batterien auswechseln sobald die Anzeige leuchtet.

Wenn mehrere Empfänger gestapelt oder in ein Geräterack eingebaut werden, darüber sich die Antennen weder berühren noch kreuzen.

Vor dem Einsatz der Anlage einen Gehtest im Betriebsbereich durchführren, um „tote“ Punkte zu identifizieren. Falls tote Punkte gefunden werden, den Standort des Empfängers wechseln. Wenn die toten Punkte weiterhin bestehen, markieren sie diese und vermeiden Sie sie während der Vorführung.

Den Empfänger in 1m Enternung vom Boden aufstellen und mindestens 1m Freiraum um den Empfänger halten.

FEHLERDIAGNOSE

Problem	Anzeige	Lösung
Kein Ton	Rote Anzeige auf dem Sender blinkt nicht	Den Ein/Aus Schalter des Mikrofons auf ON stellen. Prüfen, ob die Batterien polungsrichtig eingelegt sind. Wenn die Batterien richtig eingesetzt sind, Batterien durch neue ersetzen.
Kein Ton	Rote Betriebsanzeige auf dem Empfänger ist aus	Prüfen, ob das Netzteil richtig an den Netzstecker und den DC Eingang angeschlossen wurde. Prüfen, ob die Netzsteckdose die richtige Spannung liefert.
Kein Ton	Die Signalanzeigen A/B auf dem Empfänger leuchten	Lautstärke auf dem Empfänger erhöhen. Ausgangsverbindungen vom Empfänger zu Fremdgeräten prüfen.
Kein Ton	Die Signalanzeigen A/B auf dem Empfänger sind aus. Die Betriebsleuchten auf dem Sender und Empfänger leuchten	Prüfen, ob die Frequenz auf Sender und Empfänger dieselbe ist. Entfernung zwischen Sender und Empfänger vermindern
Verzerrschwelle steigt allmählich	Die Signalanzeigen A/B auf dem Empfänger und Batterieanzeige auf dem Sender leuchten	Batterien des Mikrofons wechseln
Störgeräusche	Signalanzeigen A/B leuchten	Potentielle Störquellenuchen und ausschalten, entfernen oder ein Funksystem mit einer anderen Sendefrequenz benutzen.
Vorübergehende Tonunterbrechung, wenn der Sender im Sendebereich bewegt wird	Signalanzeigen A/B auf dem Empfänger sind während des Tonausfalls aus	Standort des Empfängers wechseln und einen Gehtest durchführung. Wenn die Tonausfälle weiterhin bestehen,stellen markieren und während der Vorbührung vermeiden.

TECHNISCHE DATEN DER ANLAGE

Trägerfrequenzbereich 863.2 & 864.8MHzMHz

Reichweite 30m typisch

Audiofrequenzbereich 40-15.000Hz ±3dB

THD. < 0,5%

TECHNISCHE DATEN DES EMPFÄNGERS

Versorgung 220-240Vac über mitgeliefertes Netzteil

Netzteil 5Vdc nom. 10W

Signal/Rauschverhältnis .>80dB

Nachbarkanalunterrückung .>80dB

Spiegel- & Nebenempfangsdämpfung. >80dB

Empfangsempfindlichkeit. >5dBu

TECHNISCHE DATEN DES MIKROFONS

Versorgung 2 x 1.5AA Batterien

Modulation . F3E

WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycliert werden. Wenden Sie sich hierzu an die örtlichen Behörden oder ihren Fachhändler!
