14C45 A++ W SIC - Lave-vaisselle VALBERG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle
Marque	VALBERG
Modèle	14C45 A++ W SIC
Capacité	14 couverts

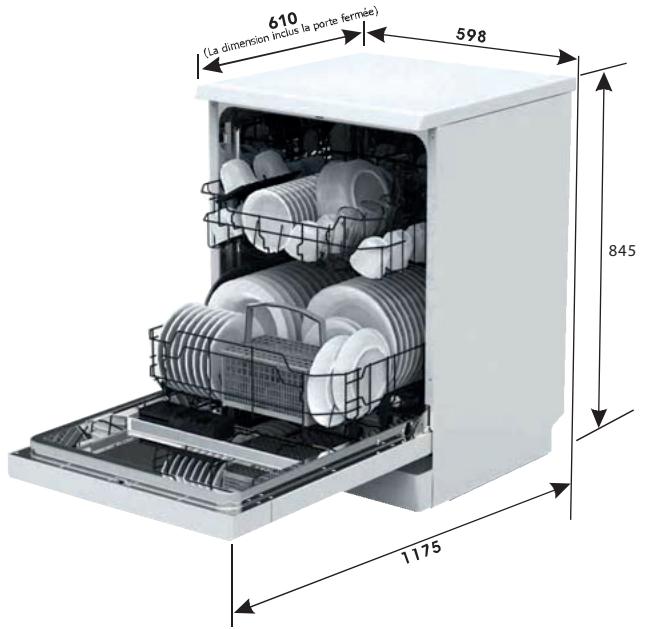

Dimensions (H x L x P)	845 x 598 x 610 mm
Alimentation électrique	220-240 V~ 50 Hz, 1760-2100 W
Pression d'eau	0,04 - 1,0 MPa
Classe énergétique	A++
Consommation énergétique annuelle	266 kWh
Consommation d'eau annuelle	2800 L
Niveau sonore	45 dB(A)
Programmes de lavage	Intensif, Normal, ECO, Fragile, 90 Min, Rapide, Auto
Fonctions spéciales	Séchage supplémentaire, Nettoyage supplémentaire, Temporisation, Sécurité enfants, Lavage double zone
Système de filtrage	Filtre principal, filtre à déchets, micro-filtre
Adoucisseur d'eau	Réglable (H1 à H6) selon dureté
Distributeur de liquide de rinçage	Réglable (positions 1 à 6)
Sécurité	Mise à la terre, sécurité enfants, arrêt automatique
Type d'installation	Autoportant, intégrable
Garantie	2 ans

FOIRE AUX QUESTIONS - 14C45 A++ W SIC VALBERG

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez d'abord que la porte est bien fermée et que l'appareil est alimenté (prise branchée, fusible non grillé). Assurez-vous que l'arrivée d'eau est ouverte. Si le problème persiste, consultez la section 'Avant d'appeler le service de réparation' de la notice.

Comment régler l'adoucisseur d'eau ?

Mettez l'appareil en marche, appuyez sur le bouton Démarrer/Pause pendant plus de 5 secondes. Utilisez ce même bouton pour sélectionner le réglage (H1 à H6) correspondant à la dureté de votre eau (voir tableau dans la notice). Appuyez sur Marche/Arrêt ou attendez 5 secondes pour sauvegarder.

Comment nettoyer les filtres du lave-vaisselle ?

Retirez le panier inférieur. Tournez le filtre principal dans le sens inverse des aiguilles d'une montre et tirez vers le haut pour le sortir. Séparez les trois éléments (filtre principal, filtre à déchets, micro-filtre) et nettoyez-les sous l'eau courante. Remontez en sens inverse.

Pourquoi la vaisselle n'est-elle pas propre après un cycle ?

Causes possibles : programme trop doux, chargement incorrect bloquant les bras d'aspersion, distributeur de détergent vide, filtre obstrué ou eau trop dure. Sélectionnez un programme plus intense (ex: Intensif) et vérifiez le remplissage du détergent et du liquide de rinçage.

Comment ajouter du sel régénérant dans l'adoucisseur ?

Retirez le panier inférieur, dévissez le bouchon du réservoir à sel. Si c'est la première fois, remplissez d'abord avec environ 500 ml d'eau. Placez l'entonnoir fourni et versez environ 1,2 kg de sel spécifique pour lave-vaisselle. Revissez le bouchon. Le voyant de sel s'éteindra après quelques cycles.

Que signifie le code erreur E1 ?

Le code E1 indique un problème d'arrivée d'eau : le temps d'admission a été dépassé. Vérifiez que le robinet d'eau est ouvert, que le tuyau n'est pas plié et que la pression d'eau est suffisante (min 0,04 MPa). Si le problème persiste, contactez le service après-vente.

Quel programme utiliser pour une vaisselle très sale ?

Le programme 'Intensif' (60°C) est recommandé pour la vaisselle très sale, y compris les casseroles et plats incrustés. Il dure environ 140 minutes et consomme 1,5 kWh. Vous pouvez aussi activer le 'Nettoyage supplémentaire' pour un résultat optimal.

Comment entretenir régulièrement le lave-vaisselle ?

Après chaque cycle, laissez la porte entrouverte pour éviter les odeurs. Nettoyez les filtres une fois par mois. Vérifiez et nettoyez les bras d'aspersion si les jets sont bouchés. Utilisez un nettoyant spécifique pour lave-vaisselle une fois par trimestre. Débranchez avant toute intervention.

Puis-je utiliser des tablettes de détergent tout-en-un ?

Oui, mais préférez des programmes longs (ex: Normal, ECO) pour permettre une dissolution complète des tablettes. Les tablettes sont efficaces mais peuvent laisser des résidus sur les cycles courts. Ajustez le distributeur de liquide de rinçage si nécessaire.

Est-ce que ce lave-vaisselle est bruyant ?

Le niveau sonore est de 45 dB(A), ce qui correspond à un bruit modéré, comparable à une conversation normale. Certains bruits sont normaux (pulvérisation, ouverture du distributeur). Si des bruits anormaux surviennent, vérifiez que la vaisselle ne bloque pas les bras d'aspersion.

MODE D'EMPLOI 14C45 A++ W SIC VALBERG

Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériel. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur présentation du ticket de caisse.

Lave-vaisselle 14 couverts

951342 - 14C45 A++ W SIC

ELECTRO DEPOT

1 route de Vendeville

59155 FACHES-THUMESNIL

Made in PRC

GUIDE D'UTILISATION 002

VALBERG

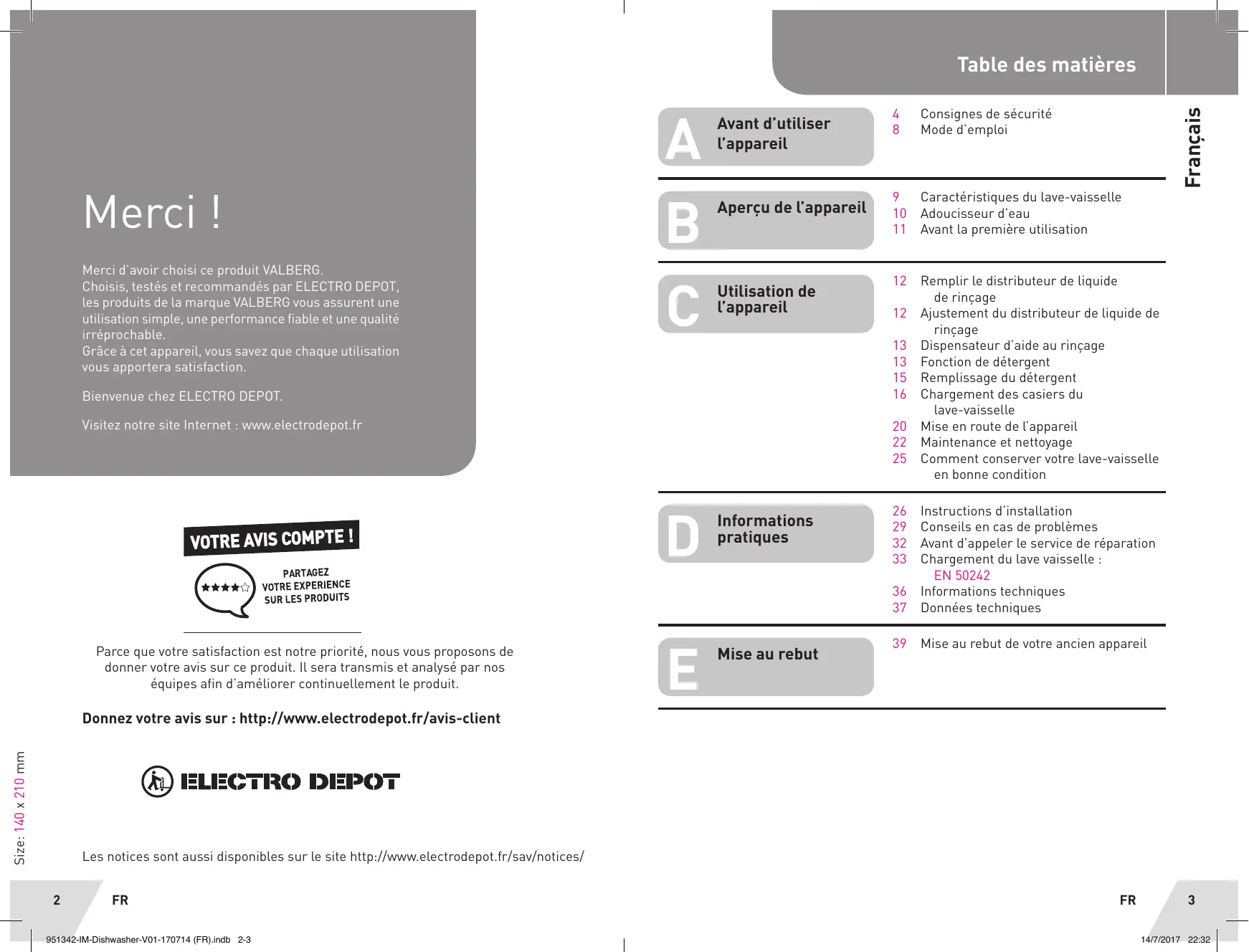

Merci !

Merci d'avoir choisi ce produit VALBERG.

Choisis, testés et recommandés par ELECTRO DEPOT, les produits de la marque VALBERG vous assurent une utilisation simple, une performance fiable et une qualité irréprochable.

Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Visitez notre site Internet : www.electrodepot.fr

VOTRE AVIS COMPTE !

PARTAGEZ

VOTRE EXPÉRIENCE

SUR LES PRODUITS

Parce que votre satisfaction est notre priorité, nous vous proposons de donner votre avis sur ce produit. Il sera transmis et analysé par nos équipes afin d'améliorer continuellement le produit.

Donnez votre avis sur : http://www.electrodepot.fr/avis-client

ELECTRO DEPOT

Les notices sont aussi disponibles sur le site http://www.electrodepot.fr/sav/notices/

2

FR

Table des matières

A

Avant d'utiliser l'appareil

4 Consignes de sécurité 8 Mode d'emploi

B

Aperçu de l'appareil

9 Caractéristiques du lave-vaisselle 10 Adoucisseur d'eau 11 Avant la première utilisation

C

Utilisation de l'appareil

12 Remplir le distributeur de liquide de rinçage 12 Ajustement du distributeur de liquide de rinçage 13 Distributeur d'aide au rinçage 13 Fonction de détergent 15 Remplissage du détergent 16 Chargement des casiers du lave-vaisselle 20 Mise en route de l'appareil 22 Maintenance et nettoyage 25 Comment conserver votre lave-vaisselle en bonne condition

D

Informations pratiques

26 Instructions d'installation 29 Conseils en cas de problèmes 32 Avant d'appeler le service de réparation 33 Chargement du lave-vaisselle : EN 50242 36 Informations techniques 37 Données techniques

Mise au rebut

39 Mise au rebut de votre ancien appareil

Consignes de sécurité

VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL ET CONSERVEZ-LES POUR POUVOIR LES CONSULTER LORSQUE VOUS EN AUREZ BESOIN.

Lorsque vous utilisez votre lave-vaisselle, veuillez suivre les précautions de base ci-dessous, y compris les précautions suivantes :

ATTENTION

L'hydrogène est un gaz explosif !

Dans certaines conditions, de l'hydrogène peut se former dans un système d'eau chaude qui n'a pas été utilisé pendant deux semaines ou plus.

Si le système d'eau chaude n'a pas été utilisé pendant une telle durée, ouvrez tous les robinets d'eau chaude avant d'utiliser votre lave-vaisselle et laissez l'eau s'écouler pendant plusieurs

minutes. Cela permettra de libérer l'hydrogène accumulé. Comme le gaz est inflammable, ne fumez pas et n'utilisez pas de flamme ouverte pendant cette opération.

Instructions de mise à la terre :

Cet appareil doit être mis à la terre. Dans le cas d'un dysfonctionnement ou d'une coupure, la mise à la terre permet de réduire le risque de choc électrique en fournissant un accès au courant électrique de plus faible résistance. Cet appareil est équipé d'un cordon pourvu d'un conducteur de mise à la terre et d'une prise de mise à la terre. La prise doit être branchée dans une prise murale appropriée installée et mise à la terre en accord avec tous les codes et règles locaux.

Usage approprié :

• Ne pas abuser, s'asseoir ou se tenir debout sur la porte ou le casier à vaisselle du lave-vaisselle.
• Ne pas toucher les éléments chauffants pendant ou immédiatement après utilisation.
• Ne pas laver de vaisselle en plastique sauf si elle porte la marque 'résistant au lave-vaisselle'. Pour la vaisselle qui ne porte pas cette marque, vérifier les recommandations du fabricant.
• N'utiliser que des détergents et des additifs de rinçage destinés à un lave-vaisselle automatique. Ne jamais utiliser de savon, de détergent pour le linge, ou de détergent à mains dans le lave-vaisselle.
• Conserver ces produits hors de portée des enfants.
• Éloigner les enfants des détergents et des produits de rinçage, éloigner les enfants de la porte ouverte du lave-vaisselle, il pourrait rester du détergent à l'intérieur du lave-vaisselle.
• La porte ne devra pas être laissée en position ouverte pour éviter tout risque de basculement.
• Pendant l'installation, le cordon d'alimentation ne doit pas être plié ou aplati de manière excessive ou dangereuse.
• Ne pas apporter de modification aux commandes.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Avant d'utiliser l'appareil

Avant d'utiliser l'appareil

A

Français

• Les détergents pour lave-vaisselle sont extrêmement alcalins et peuvent être très dangereux en cas d'ingestion. Éviter tout contact avec la peau et les yeux et éloigner les enfants du lave-vaisselle lorsque la porte est ouverte.
• Ne pas utiliser votre lave-vaisselle tant que les panneaux de fermeture ne sont pas correctement en place. Ouvrir la porte avec précaution si le lave-vaisselle est en cours d'opération pour éviter tout risque d'aspersion d'eau.
• Ne poser aucun objet lourd sur la porte ouverte. L'appareil pourrait basculer en avant.
• Lors du chargement de la vaisselle à laver :

1) Mettre les éléments pointus de façon à ne pas endommager le joint de la porte ;

2) Charger les couteaux aiguisés pointe vers le bas pour réduire le risque de coupures. Lors de l'utilisation du lave-vaisselle, éviter de mettre les ustensiles en plastique en contact avec les éléments chauffants. - Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter un danger. - Veuillez jeter le matériel d'emballage de façon appropriée. Utiliser le lave-vaisselle uniquement pour l'usage auquel il est destiné. - Enlever la porte donnant accès au compartiment de lavage lors du déménagement ou du démontage d'un vieux lave-vaisselle.

• Les jeunes enfants doivent rester sous surveillance pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Vérifier que le réservoir du détergent est vide à la fin du cycle de lavage.
• Les autres moyens de déconnexion de la prise de courant doivent être incorporés dans le branchement fixe avec au moins 3 mm de distance de tous les pôles.
• Le nombre maximum de couverts est de 14.
• La pression d'eau maximale à l'entrée autorisée est de 1 MPa (10 Bar).
• La pression d'eau minimale à l'entrée autorisée est de 0,04 MPa (0,4 Bar).
• Le lave-vaisselle doit être relié à la canalisation d'eau avec des tuyaux neufs. Ne réutilisez pas d'anciens tuyaux.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, si elles ont été formées et encadrées pour l'utilisation de cet appareil en toute sécurité et comprennent les risques impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance ne doivent pas être effectués par des enfants sans surveillance.

Français

Mode d'emploi

Pour obtenir la meilleure performance de votre lave-vaisselle, lisez tout le mode d'emploi avant utilisation.

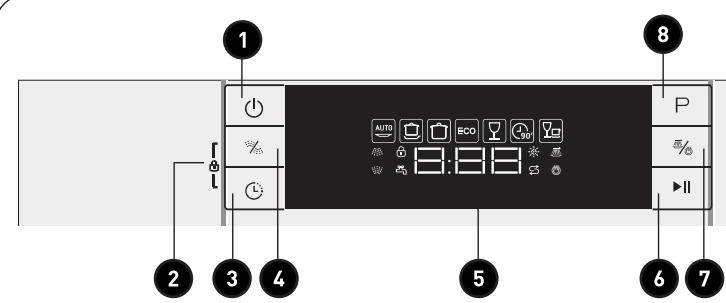

1 Bouton On/off : mise sous/hors tension de l'appareil. 2 Fonction sécurité enfants : Appuyez simultanément sur le bouton Delay et le bouton Alt pour verrouiller le programme. 3 Bouton Delay (Temporisation) : Appuyez sur le bouton pour ajouter la temporisation. 4 Bouton Alt : Fonction Lavage double zone, appuyez sur le bouton pour sélectionner le panier supérieur ou le panier inférieur chargé. Écran de visualisation : pour indiquer le temps restant et l'état (état de fonctionnement, temporisation, etc.) :

Voyant du produit de rinçage : Indique le moment où le distributeur doit être rempli. Voyant d'ajout de sel : Indique le moment où le distributeur doit être rempli. Voyant du pulvérisateur supérieur : / Voyant du pulvérisateur inférieur : Voyant de sécurité enfants : Voyant du robinet d'eau : Voyants de séchage supplémentaire : Voyants de nettoyage supplémentaire :

6 Bouton Démarrer/Mettre en pause : permet de démarrer le programme de lavage sélectionné ou de mettre en pause le programme de lavage lorsque la machine est en cours de fonctionnement après démarrage ou pas.

7 Bouton de séchage supplémentaire et de nettoyage supplémentaire : permet de sélectionner la fonction Séchage supplémentaire et Nettoyage supplémentaire.

Fonction Séchage supplémentaire (à utiliser uniquement avec les modes Intensif, Normal, CO, Verre, 90 min.).

Fonction Nettoyage supplémentaire (à utiliser uniquement avec les modes Intensif, Normal, ECO, Verre).

8 Bouton PROGRAM : appuyez sur ce bouton pour sélectionner le programme approprié.

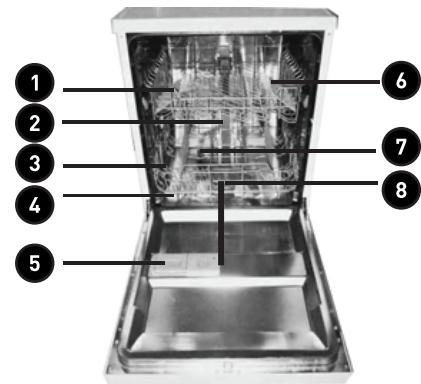

Caractéristiques du lave-vaisselle

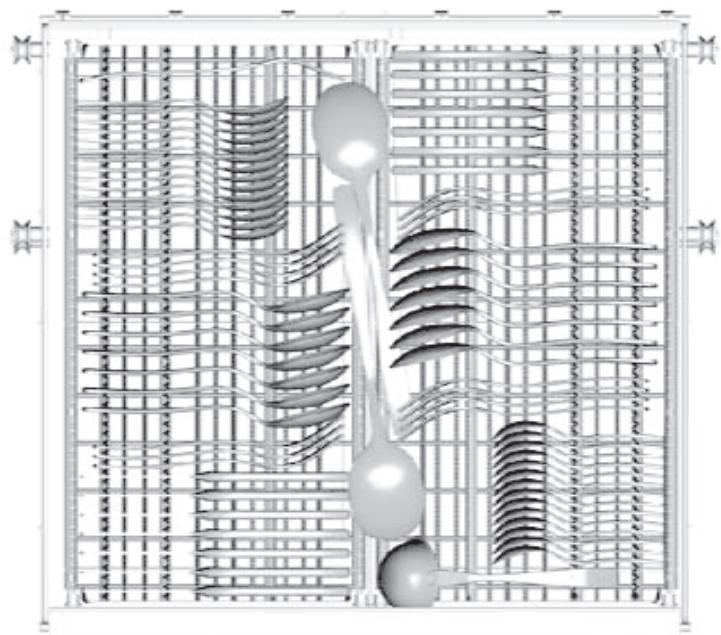

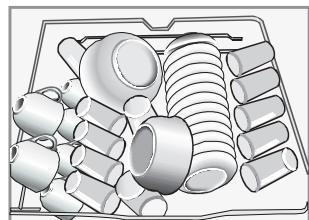

Panier supérieur

Panier inférieur

8 Distributeur de liquide de rinçage

2 Filtre principal

5 Distributeur de détergent

Raccordement du tuyau d'évacuation

3 Adoucisseur d'eau

Panier à couverts

10 Raccordement d'arrivée d'eau

Filtre dégrossisseur

Avant la première utilisation

Avant la première utilisation

Avant d'utiliser votre lave-vaisselle pour la première fois :

Programmer l'adoucisseur d'eau. - Placez le bout de l'entonnoir (fourni) dans le trou et versez de l'eau puis environ 1,5 kg de sel. Il est normal qu'un peu d'eau déborde du réservoir de sel. - Remplir le distributeur de liquide de rinçage - Fonction de détartrage

Adoucisseur d'eau

Adoucisseur d'eau

Contacter votre distributeur d'eau local pour obtenir des informations sur la dureté de l'eau sur votre réseau.

NOTE : si votre modèle ne possède pas d'adoucisseur d'eau, vous pouvez sauter ce paragraphe.

L'adoucisseur d'eau doit être programmé manuellement, à l'aide du cadran de dureté de l'eau. L'adoucisseur d'eau est conçu pour ôter les minéraux et sels de l'eau, qui pourraient avoir un effet nuisible ou contraire sur le fonctionnement de la machine. Plus la teneur de ces sels et minéraux est élevée, plus votre eau est dure. L'adoucisseur doit être ajusté en fonction de la dureté de l'eau dans votre secteur. Votre autorité locale de distribution d'eau peut vous conseiller sur le degré de dureté de l'eau dans votre secteur.

La dureté de l'eau varie selon les endroits. Si une eau dure est utilisée dans le lave-vaisselle, des dépôts vont se former sur les plats et ustensiles.

La machine est équipée d'un adoucisseur spécial qui utilise des sels spécifiquement conçus pour éliminer le calcaire et les minéraux de l'eau.

Ajustement de la consommation de sels :

Le lave-vaisselle est conçu pour permettre l'ajustement de la quantité de sels à consommer basé sur la dureté de l'eau utilisée. Ceci permet d'optimiser et d'adapter la consommation de sels, suivant la procédure suivante :

Veuillez suivre les étapes suivantes pour régler le niveau de sel :

1. Mettez l'appareil en marche.
2. Appuyez sur le bouton Démarrer / Pause pendant plus de 5 secondes pour que l'adoucisseur d'eau se disperse 60 secondes après que l'appareil ait été mis en marche.
3. Appuyez sur le bouton Démarrer / Pause pour sélectionner le réglage correct en fonction de votre environnement local, les réglages défileront dans l'ordre suivant : H1 → H2 → H3 → H4 → H5 → H6.
4. Appuyez sur l'interrupteur Marche / Arrêt ou attendez 5 secondes pour que le réglage soit sauvegardé.

Note :

1 °dH = 1,25 °Clark = 1,78 °fH = 0,178 mmol/l. dH : degré allemand ; fH : degré français ; Clark : degré anglais.

Dureté de l'eau				Position de sélection L'afficheur du/des programmes(s) d'allume(int)	Quantité de sels (gramme/cycle)
°dH	°fH	°Clarke	mmol/l
0-5	0-9	0-6	0-0,94	H1	0
6-11	10-20	7-14	1,0-2,0	H2	20
12-17	21-30	15-21	2,1-3,0	H3	30
18-22	31-40	22-28	3,1-4,0	H4	40
23-34	41-60	29-42	4,1-6,0	H5	50
35-55	61-98	43-69	6,1-9,8	H6	60

Avant la première utilisation

Toujours utiliser les sels conçus pour l'utilisation avec le lave-vaisselle. Le réservoir à sels est situé en dessous du panier inférieur et doit être rempli selon les indications suivantes :

N'utiliser que des sels spécifiquement conçus pour être utilisés dans le lave-vaisselle ! Tout autre type de sels non spécifiquement conçus pour un lave-vaisselle, spécialement les sels en tablette, va endommager l'adoucisseur d'eau.

Dans le cas de détériorations causées par l'utilisation de sels inappropriés, le fabricant ne donnera aucune garantie et ne pourra en aucun cas être tenu pour responsable des dommages produits.

Remplir de sels seulement juste avant de démarrer l'un des programmes complets de lavage. Ceci afin d'empêcher que des grains de sels ou de l'eau salée, qui peuvent avoir été répandus, ne se déposent au bas de la machine pendant un certain temps, ce qui pourrait provoquer de la corrosion. Après le premier cycle de lavage, le voyant lumineux du tableau de commande s'éteint.

Ôter le panier inférieur puis dévisser et ôter le capuchon du réservoir à sels.

Si vous remplissez le réservoir pour la première fois, remplir aux 2/3 de son volume avec de l'eau (environ 500 ml).

Placer l'embout de l'entonnoir (fourni) dans le trou et introduire environ 1,2 kg de sels. Il est normal qu'une petite quantité d'eau sorte du réservoir à sels.

Revisser le capuchon avec soin.

Normalement, l'indicateur lumineux de remplissage de sels va s'éteindre 2 à 6 jours après le remplissage du réservoir à sels.

NOTE :

1. Le réservoir à sels doit être rempli lorsque l'indicateur lumineux de remplissage de sels dans le tableau de commande s'allume. Même si le réservoir à sels est suffisamment rempli, il se peut que l'indicateur lumineux ne s'éteigne pas avant que les sels ne soient complètement dissous. S'il n'y a aucun indicateur lumineux de remplissage de sels sur le tableau de commande (sur certains modèles), vous pouvez décider du moment de chargement des sels dans l'adoucisseur en fonction des cycles que le lave-vaisselle accomplit (voir le schéma précisé).

1. S'il se produit des débordements de sels, un programme de trempage doit être effectué pour les dissoudre.

Remplir le distributeur de liquide de rinçage

Fonction d'aide au rinçage :

L'aide au rinçage est automatiquement ajoutée pendant le dernier rinçage, pour assurer un rinçage minutieux, et un séchage impeccable sans taches ni traînées.

ATTENTION

N'utiliser que des produits d'aide au rinçage de marque pour lave-vaisselle. Ne jamais remplir le distributeur d'aide au rinçage avec toute autre substance (ex. produit pour vaisselle, détergent liquide). Ceci endommagerait la machine.

Quand remplir le distributeur de liquide de rinçage ?

S'il n'y a pas de voyant lumineux de liquide de rinçage sur le tableau de commande, vous pouvez juger de la quantité d'aide au rinçage au moyen de la couleur du niveau optique de l'indicateur "D" situé près du capuchon. Lorsque le récipient d'aide au rinçage est plein, la totalité de l'indicateur va être obscur. Au fur et à mesure que l'aide au rinçage diminue, la taille du point obscur diminue. Vous ne devez jamais laisser le niveau de liquide de rinçage descendre en dessous du 1/4.

Au fur et à mesure que le liquide de rinçage diminue, la taille du point noir sur l'indicateur de niveau de liquide de rinçage change, selon l'illustration ci-dessous.

● Plein

3/4 Plein 1/2 Plein 1/4 Plein doit être rempli afin d'éliminer les saletés Vide

Ajustement du distributeur de liquide de rinçage

Le distributeur de liquide de rinçage possède six ou quatre programmes. Toujours démarrer avec le distributeur programmé sur « 2 ». S'il y a un problème de taches ou

de mauvais séchage, augmenter la dose de liquide de rinçage distribuée en ouvrant le couvercle du distributeur et en tournant le cadran sur « 3 ». Si la vaisselle n'est toujours pas correctement séchée, ajuster le cadran au chiffre supérieur suivant jusqu'à ce que votre vaisselle soit nette. Nous vous suggérons de programmer sur « 4 » (La valeur par défaut en sortie d'usine est « 4 »)

NOTE :

Augmenter la dose si des traces d'eau ou de calcaire subsistent sur la vaisselle après lavage. Réduire si la vaisselle présente des traînées blanches ou collantes ou si les verres ou les lames de couteau sont recouverts d'une pellicule bleuâtre.

Dispensateur d'aide au rinçage

Pour ouvrir le distributeur, tourner le capuchon vers la flèche « open (ouvrir) » (à gauche) et le soulever. Pour verser le liquide de rinçage dans le distributeur, faire attention de ne pas trop le remplir. 3. Replacer le capuchon en l'insérant dans l'alignement de la flèche « open (ouvrir) » et le tourner vers la flèche de fermeture (à droite).

Fonction de détergent

Des détergents contenant des ingrédients chimiques sont nécessaires pour pulvériser et ôter la saleté, et l'évacuer du lave-vaisselle. La plupart des détergents de qualité commercialisés conviennent à cet usage.

Détergent concentré

Selon leur composition chimique, les détergents pour lave-vaisselle peuvent être divisés en deux catégories de base :

• détergents ordinaires alcalins avec des composants caustiques
• détergents concentrés peu alcalins avec des enzymes naturelles

L'utilisation de programmes de lavage 'normaux' en conjonction avec des détergents concentrés réduit la pollution et est bénéfique pour votre vaisselle ; ces programmes de lavage sont spécialement assortis aux propriétés dissolvantes de

saleté des enzymes du détergent concentré. Pour cette raison, les programmes de lavage 'normaux' dans lesquels les détergents concentrés sont utilisés peuvent atteindre les mêmes résultats que ceux obtenus avec l'utilisation des programmes « forts (strong) ».

Tablettes de détergent

Les tablettes de détergent de différentes marques se dissolvent à différentes vitesses. Pour cette raison, certaines tablettes de détergent ne peuvent se dissoudre et développer leur pleine capacité nettoyante pendant des programmes courts. Par conséquent, prière d'utiliser des programmes longs lors de l'utilisation de tablettes de détergent, afin de garantir l'élimination complète des résidus de détergent.

Distributeur de détergent

Le distributeur doit être rempli avant le démarrage de chaque cycle de lavage en suivant les instructions fournies dans le Tableau du Cycle de Lavage. Notre lave-vaisselle utilise moins de détergent et d'aide de rinçage que les lave-vaisselles traditionnels. Généralement, une seule

cuillerée de détergent est nécessaire pour un distributeur ordinaire. D'autre part, des articles très sales nécessitent plus de détergent. Toujours ajouter le détergent juste avant de mettre le lave-vaisselle en route, sinon il pourrait s'humidifier et ne pas se dissoudre correctement.

Si le couvercle est fermé : presser le bouton de relâchement. Le couvercle s'éjecte. 2 Toujours ajouter le détergent juste avant de démarrer chaque cycle de lavage. 3 N'utiliser que des détergents de marque pour lave-vaisselle.

Utilisation appropriée du détergent

N'utiliser que du détergent spécifiquement fabriqué pour être utilisé dans les lave-vaisselles. Conserver votre détergent au frais et au sec. Ne pas mettre de détergent dans le distributeur avant d'être prêt à procéder au lavage de la vaisselle.

ATTENTION

Le détergent du lave-vaisselle est corrosif ! Prenez soin de le conserver hors de portée des enfants.

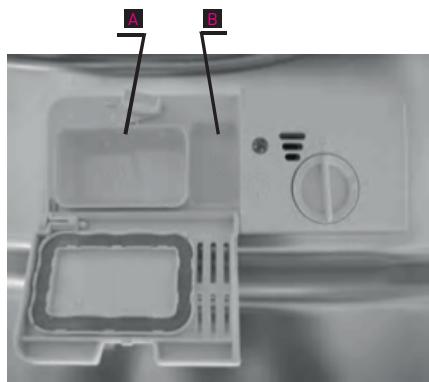

Remplissage du détergent

Remplir le distributeur de détergent avec du détergent.

Le marquage indique les niveaux de dosage, selon l'illustration de droite :

A : dans le réceptacle du détergent pour le cycle principal de lavage.

B : dans le réceptacle du détergent pour le cycle de pré-lavage.

Prière d'observer les recommandations de dosage et de stockage des fabricants mentionnées sur l'emballage du détergent.

Fermer le couvercle et presser jusqu'à ce qu'il se verrouille en place.

Si la vaisselle est très sale, placer une dose supplémentaire de détergent dans le réceptacle pour détergent de prélavage. Ce détergent va prendre effet durant la phase de prélavage.

NOTE :

Vous trouverez des informations à propos des quantités de détergent pour les programmes simples en dernière page. Prière de faire attention, en fonction du coefficient de salissure et de la spécificité de la durée de l'eau, des différences sont possibles.

Prière d'observer les recommandations du fabricant figurant sur l'emballage du détergent.

Détergents :

Il y a 3 types de détergents :

• Avec phosphate et avec chlorure
• Avec phosphate et sans chlorure
• Sans phosphate et sans chlorure

Habituellement les nouveaux détergents pulvérulents sont sans phosphate. La fonction d'adoucisseur d'eau pour phosphate n'est pas mentionnée. Dans ce cas, nous recommandons de remplir de sel le récipient à sel même lorsque la durée d'eau n'est que de 6 dH. Si des détergents sans phosphate sont utilisés dans le cas d'eau dure, alors souvent des taches blanches apparaissent sur la vaisselle et les verres. Dans ce cas, prière d'ajouter plus de détergent pour obtenir de meilleurs résultats. Les détergents sans chlorure ne blanchissent qu'un petit peu. Les taches fortes et colorées ne vont pas disparaître complètement. Dans ce cas, prière de choisir un programme avec une température plus élevée.

Français

Chargement des casiers du lave-vaisselle

Recommandations :

• Envisagez d'acheter de la vaisselle adaptée à un lavage en lave-vaisselle. Utilisez un détergent doux spécial pour laver ce genre d'éléments fragiles. Si nécessaire, demandez des informations supplémentaires au fabricant du détergent. Pour certaines pièces fragiles, sélectionner le programme qui offre la plus basse température possible.
• Afin d'éviter tout endommagement, veillez à enlever les verres et les ustensiles rapidement une fois le cycle de lavage terminé.

Recommandations pour le lavage en lave-vaisselle des ustensiles et plats suivants :

Lavage en lave-vaisselle interdit : - Ustensiles avec poignée en bois, en porcelaine ou nacrés. - Éléments en plastique non résistants à la chaleur. - Vaisselle non résistante à la chaleur ou avec des pièces recollées. - Ustensiles ou plats dont certaines pièces sont ajoutées. - Éléments en étain ou en cuivre. - Verres en cristal. - Éléments en acier sujets à la rouille. - Plats en bois. - Éléments en fibres synthétiques.

Lavage en lave-vaisselle peu conseillé :

• Certains types de verres peuvent devenir ternes après un grand nombre de lavages.
• Les modèles émaillés peuvent se ternir s'ils sont lavés fréquemment en machine.
• Les pièces en argent et en aluminium ont tendance à se décolorer durant le lavage.

Précautions à prendre avant ou après le chargement des paniers du lave-vaisselle :

(Pour obtenir les meilleures performances de votre lave-vaisselle, veuillez suivre les directives de chargement suivantes. Les fonctions et l'apparence des casiers et des paniers varient selon le modèle).

Grattez tous les aliments restants dans les plats. Faites tremper les casseroles dans lesquelles des restes d'aliments ont brûlé afin de les ramollir. Il n'est pas nécessaire de rincer les plats sous l'eau courante.

Placez les ustensiles dans le lave-vaisselle de la façon suivante :

• Les éléments comme les tasses, les verres, les pots/casseroles, etc. doivent être placés à l'envers.
• Les éléments creux ou avec des cavités doivent être inclinés afin que l'eau puisse s'écouler. Tous les éléments doivent être coincés de manière à ce qu'ils ne basculent pas.
• Ils doivent être placés de façon à ne pas obstruer le passage des bras vaporisateurs lors du lavage.

REMARQUE

Les éléments de très petite taille ne doivent pas être lavés dans le lave-vaisselle car ils pourraient facilement tomber des compartiments.

Chargez les éléments creux tels que les tasses, les verres, les casseroles, etc. à l'envers afin que l'eau ne stagne pas à l'intérieur. - Les plats et les ustensiles ne doivent pas être placés les uns dans les autres ou couvrir d'autres ustensiles. Pour éviter d'endommager les verres, ils ne doivent pas se toucher. Chargez les grands éléments, plus difficiles à nettoyer, dans le panier du bas. Le compartiment supérieur est conçu pour la vaisselle plus délicate et plus légère comme les verres, les tasses à café et les tasses à thé. - Les couteaux à longue lame placés en position verticale peuvent constituer un danger. - Les éléments longs et/ou tranchants comme les couteaux à viande doivent être positionnés horizontalement dans le panier du haut car ils peuvent être dangereux. - Ne surchargez pas le lave-vaisselle. Ne placez pas de plats dont la taille ne convient pas au lave-vaisselle. Ceci est important afin d'obtenir les meilleurs résultats de lavage et de limiter la consommation d'énergie.

Vider le lave-vaisselle :

Pour éviter tout écoulement d'eau du panier supérieur vers le panier inférieur, nous vous conseillons de vider tout d'abord le panier inférieur puis le panier supérieur.

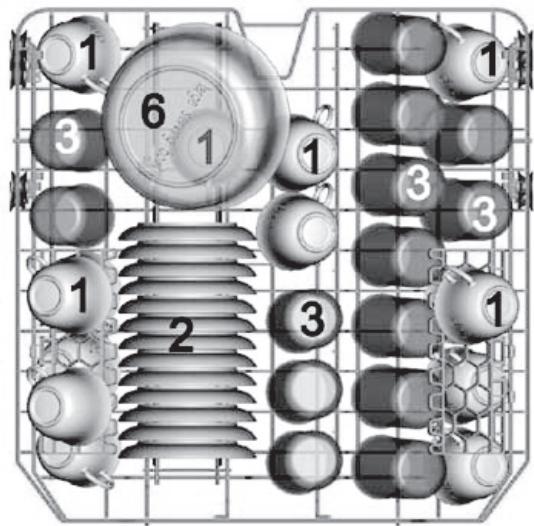

Chargement du panier supérieur

Le panier supérieur est destiné à recevoir la vaisselle la plus délicate et la plus légère, telle que les verres, les tasses à thé et à café et les soucoupes, les assiettes, les petits plats ronds et les poêles (s'ils ne sont pas trop sales). Positionnez la vaisselle et les ustensiles de façon à ce qu'ils ne soient pas déplacés par les aspersions d'eau.

Vers l'intérieur

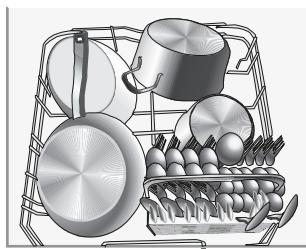

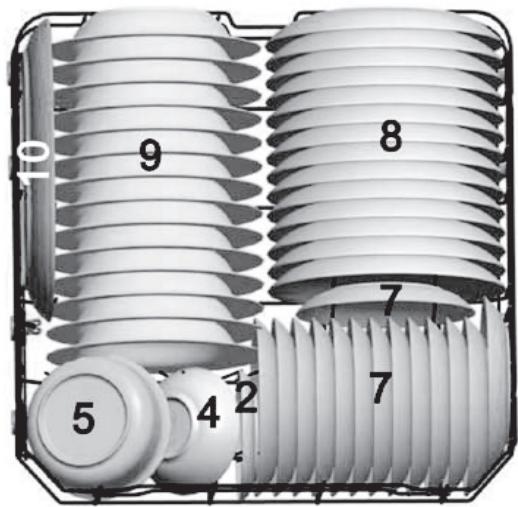

Chargement du panier inférieur

Nous vous conseillons de placer les plus grands éléments de vaisselle, plus difficiles à nettoyer, dans le panier inférieur : casseroles, poêles, couvercles, plats de service et bols, comme illustré ci-dessous. Il est préférable de placer les plats de service et les couvercles sur les côtés du panier pour éviter de bloquer la rotation des bras d'aspersion supérieurs.

Vers l'intérieur

Veuillez garder à l'esprit que :

• Les casseroles, les plats de service, etc. doivent toujours être placés à l'envers.
• Les plats profonds doivent être inclinés afin que l'eau puisse s'écouler. Le panier du bas possède des pointes repliables afin de pouvoir charger des éléments plus grands, ou de pouvoir charger plus de vaisselle.

Ajuster le compartiment supérieur :

• Si nécessaire, le compartiment supérieur peut être ajusté en hauteur afin de créer plus de place pour des ustensiles plus larges placés dans le compartiment supérieur ou inférieur. Le compartiment supérieur peut être ajusté en hauteur en insérant ses roulettes dans les rails de différentes hauteurs. Les ustensiles longs comme les couverts de service, les couverts à salade ou les grands couteaux de cuisine doivent être placés sur l'étagère de sorte qu'ils n'obstruent pas la rotation des bras vaporisateurs.

Position inférieure Position supérieure

Replier l'étagère des tasses

Pour permettre de mieux agencer les casseroles et les poêles, les pointes peuvent être reliées comme le montre la photo à droite.

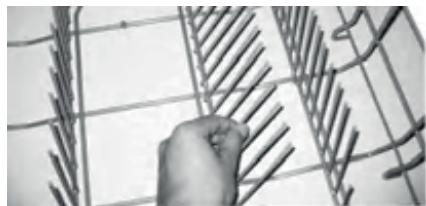

Plier les pointes du panier inférieur

Pour permettre de mieux agencer les casseroles et les poêles, les pointes peuvent être reliées comme le montre la photo à droite.

Panier à couverts

Les couverts doivent être placés dans le panier à couverts aux positions appropriées. Veillez également à les séparer les uns des autres. Assurez-vous qu'ils ne partagent pas la même case car cela pourrait entraîner une baisse de performance.

Afin de garantir la meilleure qualité de lavage, veillez aux points suivants lorsque vous chargez les couverts dans le lave-vaisselle :

• Ne pas les faire se chevaucher
• Placez-les à l'envers
• Placez les ustensiles les plus longs au milieu.

Tableau du cycle de lavage :

Pro- gramme	Informations sur le cycle	Description du cycle	Détergent (pré/ lavage)	Durée du cycle (min)	Énergie (kWh)	Eau (l)	Liquide rinchage
Intensif	Pour vaisselle très sale : plats, assiettes, verres, poèles et bolts qui n' ont été traités depuis long-tempés. Valable aussi pour enlever la nourriture collée depuis longtemps sur la vaisselle	Pré-lavage (50 °C) Pré-lavage Lavage (60 °C) Rincage Rinçage Rincage (65 °C) Sécchage	5/30 g (1 ou 3 pièces)	140	1,5	18,5	★
Normal	Pour vaisselle normalement sale : plats, assiettes, verres, poèles et bolts légèrement sales	Pré-lavage (45 °C) Lavage (55 °C) Rincage Rincage (65 °C) Sécchage	5/30 g (1 ou 3 pièces)	180	125	15	★
ECO (EN50242*)	Cycle quotidien standard pour vaisselle normalement sale : plats, assiettes, verres, poèles et verres	Pré-lavage Lavage (45 °C) Rincage (65 °C) Sécchage	5/30 g (1 ou 3 pièces)	185	0,91	11	★
Fragile	Pour vaisselle légèrement sale et fragile : verre, cristal, porcelaine...	Pré-lavage Lavage (40 °C) Rincage Rincage (60 °C) Sécchage	5/30 g (1 ou 3 pièces)	120	0,85	14,5	★
90 Min	Pour vaisselle légèrement sale ne nécessitant pas un séchage intensif	Lavage (65 °C) Rincage Rincage (65 °C) Sécchage	35 g	90	1,35	12,5	★
Rapide	Un cycle court pour une vaisselle légèrement sale et ne nécessitant pas de séchage.	Lavage (40 °C) Rincage Rincage (45 °C)	20 g	40	0,75	11,5	★
Auto	Lavage au détector automatique, vaisselle légèrement, normalement ou particulièrement sale, avec ou sans particules d'aliments séchéées.	Prélavage (45 °C) Lavage automatique (45 à 55 °C) Rincage Rincage (65 °C) Sécchage	5/30 g (1 ou 3 pièces)	150	0,9~1,5	10~15	★

REMARQUE

EN50242 : le programme Eco est le programme de test de conformité à la norme EN50242 avec les caractéristiques suivantes :

Capacité : 12 couverts

Position panier supérieur : roulettes supérieures sur les rails. Liquide de rinçage sur position 6. La consommation de la puissance en veille (PI) est de 0,49 W et à l'arrêt (PO) est de 0,45 W

Mise en route de l'appareil

Démarrage d'un cycle de lavage :

1. Tirez les paniers inférieur et supérieur, placez votre vaisselle sale et repoussez les paniers. Il est recommandé de charger d'abord le panier inférieur, puis le panier supérieur. La porcelaine chère et fragile ne devrait pas être insérée hors programme fragile.
2. Ajoutez le détergent (voir paragraphes B, C et D).
3. Refermez la porte en poussant légèrement pour assurer une fermeture correcte. Remarque : un déclic peut être entendu lorsque la porte est parfaitement fermée.
4. Insérez la prise dans la prise murale. La source d'alimentation est de 220-240 V 50 Hz, la spécification de la prise est de 250 V 10 A.
5. Ouvrez le robinet d'eau à pleine pression.
6. Appuyez sur le bouton ON/OFF (MARCHE / ARRÊT).
7. Choisissez le programme désiré selon le niveau de saleté de la vaisselle en appuyant sur le bouton de sélection du programme.
8. Appuyez sur le bouton DÉPART / PAUSE pour démarrer le lavage.

REMARQUE

Lorsque vous appuyez sur le bouton DÉPART / PAUSE alors que le cycle est en cours, l'indicateur lumineux de lavage s'arrête de clignoter et le lave-vaisselle bipera chaque minute jusqu'à ce que vous ré-appuyiez sur le bouton DÉPART / PAUSE pour relancer le cycle de lavage.

Changement de programme :

• Un programme peut être changé uniquement un court instant après son lancement et avant que le détergent n'ait été déversé. Autrement, vous devrez remplir de nouveau le distributeur de détergent.
• Appuyez sur le bouton DÉPART / PAUSE, le lave-vaisselle se met en mode pause. Appuyez sur le bouton PROGRAMME au moins 3 secondes. Vous pouvez alors choisir un nouveau programme de lavage. Appuyez de nouveau sur le bouton DÉPART / PAUSE pour démarrer le lavage.

REMARQUE

Si vous ouvrez la porte en cours de cycle, la machine se met automatiquement en mode pause. L'indicateur lumineux de programme s'arrête de clignoter et le lave-vaisselle bipe chaque minute jusqu'à ce que la porte soit refermée. Après avoir refermé la porte, le lave-vaisselle reprendra son cycle automatiquement après 10 secondes.

Vous avez oublié un plat ?

Si vous avez oublié de placer un plat dans le lave-vaisselle, il pourra être ajouté à n'importe quel moment avant que le distributeur de détergent ne se soit ouvert.

1. Appuyez sur DÉPART / PAUSE pour arrêter le lave-vaisselle.
2. Ouvrez légèrement la porte.
3. Lorsque les bras d'aspersion se sont arrêtés, ouvrez complètement la porte. Ajoutez le plat.
4. Fermez la porte.
5. Appuyez sur DÉPART / PAUSE, la machine se remettra à fonctionner après dix secondes.

À la fin du cycle de lavage

Lorsque le cycle de lavage est terminé, l'alarme sonnera durant 8 secondes puis s'arrêtera.

Appuyez sur MARCHE / ARRÊT pour éteindre le lave-vaisselle et coupez l'alimentation d'eau. Ouvrez la porte de votre lave-vaisselle. Attendez quelques minutes avant de décharger le lave-vaisselle pour éviter de manipuler les plats et les ustensiles lorsqu'ils sont encore chauds et plus susceptibles de se casser. Cela permettra aussi d'améliorer le séchage.

• Éteindre le lave-vaisselle : lorsque l'indicateur lumineux est allumé et qu'il ne clignote pas, le programme de lavage est terminé.
• Éteignez le lave-vaisselle en appuyant sur le bouton MARCHE / ARRÊT.
• Arrêtez l'alimentation d'eau. Ouvrez doucement la porte. De la vapeur chaude peut s'échapper lorsque la porte est ouverte !

Les plats chauds sont sensibles aux chocs. Ils doivent refroidir environ 15 minutes avant d'être enlevés du lave-vaisselle.

Ouvrez ensuite complètement la porte, laissez-la ouverte et attendez quelques minutes avant d'enlever les plats. De cette façon, ils refroidiront et sécheront plus vite.

• Décharger le lave-vaisselle

Il est normal que le lave-vaisselle soit mouillé à l'intérieur.

Videz en premier le panier inférieur puis le compartiment supérieur. Cela évitera les écoulements d'eau du compartiment supérieur sur les plats du compartiment inférieur.

ATTENTION

Il est dangereux d'ouvrir la porte lors du lavage car de l'eau chaude pourrait vous brûler.

Maintenance et nettoyage

Système de filtrage :

Pour votre commodité, nous avons placé la pompe d'évacuation et le système de filtrage à votre portée à l'intérieur de la cuve. Le système de filtrage se compose de 3 éléments : le filtre principal, le filtre à déchets et le micro-filtre.

1. Filtre principal : les particules alimentaires et les salissures pris au piège par ce filtre sont pulvérisées par un jet spécial par le bras d'aspersion inférieur et dirigées vers le tuyau d'évacuation.
2. Filtre à déchets : éléments plus grands, comme des morceaux de verre ou des os, qui pourraient boucher le tuyau d'évacuation sont pris au piège dans le filtre

à déchets. Pour enlever un élément pris dans ce filtre, appuyez doucement sur les languettes situées en haut du filtre et soulevez-le.

1. Micro-filtre : ce filtre retient les résidus alimentaires et les salissures dans la zone d'aspiration et évite qu'ils ne se redéposent sur la vaisselle pendant un cycle.
2. Vérifiez les filtres après chaque utilisation pour éviter toute obstruction.

En dévissant le filtre à déchets, vous pouvez retirer le système de filtration complet. Enlevez tout résidu ou déchet et nettoyez les 3 filtres sous l'eau courante.

1

2

2

1

Étape 1 : tournez le filtre dans le sens contraire des aiguilles d'une montre.

Étape 2 : soulevez le filtre en tirant vers le haut.

Note : de l'étape 1 à 2, vous enlevez le filtre. Pour le replacer, suivez les étapes dans le sens inverse.

Nettoyage des bras d'aspersion

Il est nécessaire de nettoyer les bras d'aspersion car les produits chimiques contenus dans l'eau peuvent bloquer les jets et les roulements des bras d'aspersion. Pour enlever le bras d'aspersion, dévissez le boulon et enlevez le joint d'étanchéité en haut du bras d'aspersion puis retirez le bras. Lavez les bras dans de l'eau savonneuse et tiède et utilisez une brosse souple pour nettoyer les jets. Replacez les bras après les avoir rincés soigneusement.

Pour nettoyer le filtre à déchets et le microfiltre, utilisez une brosse de nettoyage. Puis, remontez les pièces du filtre comme indiqué dans la figure de gauche et réinsérez l'ensemble dans le lave-vaisselle dans son emplacement en appuyant vers le bas. Le lave-vaisselle ne doit jamais être utilisé sans les filtres. Un positionnement incorrect du filtre peut diminuer le niveau des performances de l'appareil et abîmer la vaisselle et les ustensiles.

MISE EN GARDE :

N'utilisez jamais le lave-vaisselle sans mettre les filtres en place.

Nettoyage de la porte

Pour nettoyer le contour de la porte, vous devez utiliser uniquement un chiffon doux et humide. Pour empêcher toute détérioration due à l'eau dans le verrou de la porte et les composants électriques, n'utilisez pas de nettoyant vaporisateur de quelque sorte que ce soit.

De la même façon, n'utilisez jamais de nettoyants ou d'éponges à récurer sur les surfaces externes car ils pourraient rayer le revêtement. Certaines serviettes en papier peuvent également rayer ou laisser des marques sur la surface.

MISE EN GARDE :

N'utilisez jamais de nettoyants vaporisateurs pour nettoyer la porte car ils pourraient endommager le verrou de la porte et les composants électriques. Il est interdit d'utiliser un agent abrasif ou une serviette en papier en raison du risque de rayures ou de taches sur la surface en acier inoxydable.

Protection du lave-vaisselle contre le gel :

Si vous laissez votre lave-vaisselle dans un endroit non chauffé pendant l'hiver, demandez à un service spécialisé de :

1. Couper l'alimentation électrique du lave-vaisselle et d'enlever les fusibles ou d'arrêter le disjoncteur.
2. Couper l'arrivée d'eau et débrancher le tuyau d'arrivée d'eau du robinet d'adduction d'eau.
3. Évacuer l'eau du tuyau d'entrée et du robinet d'adduction d'eau (utilisez une casserole pour récupérer l'eau).
4. Raccorder le tuyau d'entrée d'eau sur le robinet d'adduction d'eau.
5. Enlever le couvercle en plastique de l'aspiration sur la cuve et utiliser une éponge pour éponger l'eau.

Comment conserver votre lave-vaisselle en bonne condition

- Avec chaque lavage

Après chaque lavage, fermer l'alimentation d'eau de la machine et laisser la porte légèrement entrouverte de façon à ce que l'humidité et les odeurs ne stagnent pas à l'intérieur.

- Oter la prise

Avant le nettoyage ou les opérations de maintenance, toujours débrancher la prise de la prise murale. Ne courir aucun risque.

- Pas de nettoyage aux solvants ou abrasifs

Pour nettoyer l'extérieur et les parties en caoutchouc du lave-vaisselle, n'utiliser ni solvants ni produits abrasifs. Au contraire, n'utiliser qu'un chiffon et de l'eau savonneuse tiède. Pour ôter les taches sur les surfaces internes, utiliser un chiffon humidifié avec de l'eau, ajouter un peu de vinaigre blanc, ou un produit nettoyant spécifiquement conçu pour les lave-vaisselles.

- Lorsque vous partez en vacances

Lorsque vous partez en vacances, nous vous recommandons de faire tourner un cycle de lavage avec le lave-vaisselle vide puis de débrancher la prise de la prise murale, fermer l'alimentation d'eau, et laisser la porte de la machine légèrement entrouverte. Ceci va conserver plus longtemps le joint d'étanchéité et prévenir les odeurs à l'intérieur de la machine.

- Déplacer la machine

Si la machine doit être déplacée, essayer de la conserver en position verticale. Si c'est absolument nécessaire, elle peut être inclinée vers l'arrière.

- Joints d'étanchéité

La formation des odeurs dans le lave-vaisselle peut provenir de nourriture restée dans le joint d'étanchéité. Un nettoyage périodique avec une éponge humide préviendra ce désagrément.

À propos du branchement électrique :

ATTENTION

Pour votre sécurité personnelle : n'utilisez aucune rallonge d'alimentation électrique ou prise de raccordement avec cet appareil. En aucun cas, ne sectionnez ni n'ôtez le troisième fil de terre sur le cordon d'alimentation électrique.

Normes électriques :

Veuillez consulter la plaque signalétique pour connaître le voltage et brancher le lave-vaisselle sur l'alimentation électrique appropriée, possédant un fusible à la norme de 16 ampères. Un fusible retardé ou un disjoncteur sont recommandés et assurent un circuit séparé desservant seulement cet appareil.

Branchement électrique :

Après vous être assuré que le voltage et les valeurs de fréquence du courant de la maison correspondent à celles indiquées sur la plaque signalétique et que le système électrique est dimensionné pour le voltage maximum figurant sur la plaque signalétique, insérez la prise dans la prise murale qui est correctement reliée à la terre. Si la prise murale sur laquelle la machine doit être branchée n'est pas appropriée pour la prise, remplacez la prise murale, plutôt que d'utiliser un adaptateur ou équipement similaire, car cela pourrait entraîner une surchauffe et des brûlures.

ATTENTION

Assurez-vous de l'existence d'une prise de terre adaptée avant utilisation.

Instructions de raccordement à la terre :

Cet appareil doit être relié à la terre. Dans l'éventualité d'un dysfonctionnement ou d'une panne, la connexion à la terre réduira le risque d'électrocution en fournissant une voie de moindre résistance au courant électrique. Cet appareil est équipé d'un cordon d'alimentation muni d'un conducteur de raccordement à la terre et d'une prise de terre. La prise doit être branchée dans une prise de courant appropriée, installée et reliée à la terre conformément à toutes les réglementations et normes locales.

ATTENTION

Un branchement incorrect du conducteur de raccordement à la terre peut entraîner un risque d'électrocution. Vérifiez avec un électricien qualifié ou des agents de service si vous avez un doute à propos de la conformité du raccordement à la terre de la machine. Ne modifiez pas la prise fournie avec la machine si elle ne s'adapte pas sur la prise de courant. Faites installer par un électricien qualifié une prise de courant appropriée.

Raccordement à l'eau froide :

Raccorder le tuyau d'eau froide à un embout filtré de 1,90 cm (3/4 de pouce) et s'assurer qu'il est fermement attaché. Si les canalisations d'eau sont neuves ou n'ont pas été utilisées pendant une longue période, laisser l'eau couler pour s'assurer qu'elle est claire et sans impuretés. Si cette précaution n'est pas prise, il y a un risque de blocage de l'arrivée d'eau et d'endommagement de la machine.

Si cette précaution n'est pas prise, il y a un risque de blocage de l'arrivée d'eau et d'endommagement de la machine.

ATTENTION

Afin d'éviter qu'il ne se produise un excès d'eau stagnante dans le tuyau d'arrivée, prière de fermer l'arrivée d'eau après utilisation. (Pour les modèles sans tuyau d'arrivée de sécurité).

Positionnement de la machine :

Placer la machine dans l'endroit souhaité. L'arrière doit s'appuyer contre le mur du fond, et les côtés le long des placards ou des murs adjacents. Le lave-vaisselle est équipé de tuyaux de distribution et de drainage d'eau qui peuvent être placés à droite ou à gauche pour faciliter l'installation.

Mise à niveau de la machine :

Le lave-vaisselle doit être à niveau pour un chargement correct et une bonne performance de lavage.

1. Placer le niveau sur la porte et les rails du panier à l'intérieur de la cuve comme indiqué pour vérifier que le lave-vaisselle est à niveau.
2. Lorsque le niveau du lave-vaisselle est satisfaisant, faire attention à ne pas laisser le lave-vaisselle basculer.

Raccordement du tuyau d'évacuation :

Insérez le tuyau d'évacuation d'eau dans un conduit d'évacuation principal ayant un diamètre minimum de 40 mm, en prenant soin d'éviter tout coude ou écrasement du tuyau. Le haut du tuyau doit être positionné à une hauteur inférieure à 1000 mm (1 m).

Le bout libre du tuyau ne doit pas être plongé dans l'eau pour éviter tout risque de reflux.

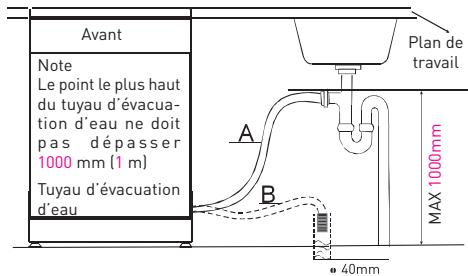

Merci de fixer le tuyau d'évacuation suivant les exemples A ou B :

Comment évacuer l'eau accumulée dans les tuyaux ?

Si l'évacuation de l'eau se trouve à plus d'un mètre du sol, l'eau en excès ne peut s'évacuer du tuyau. Il faudra alors vider soi-même l'eau dans une bassine ou un récipient suffisamment grand pour contenir toute l'eau et qui sera fixé dans les côtes indiquées dans le paragraphe précédent.

Connectez le tuyau d'évacuation d'eau. Le tuyau d'évacuation d'eau doit être correctement installé pour éviter toute fuite. Veuillez vous assurer que le tuyau n'est pas coudé ou écrasé par endroit.

Rallonge de tuyau :

Si besoin, vous pouvez utiliser une rallonge d'évacuation ; le tuyau doit avoir les mêmes caractéristiques et ne doit pas dépasser 4 mètres de longueur. Si tel était le cas, les performances et le fonctionnement du lave-vaisselle peuvent en être altérés.

Branchement sur siphon :

Le branchement du tuyau d'évacuation d'eau peut être placé directement sur un siphon si la hauteur de celui-ci ne dépasse pas 1 mètre par rapport au bas du lave-vaisselle. Le tuyau d'évacuation d'eau doit être maintenu à l'aide d'un collier de serrage adapté.

Démarrage du lave-vaisselle :

Les points suivants doivent être vérifiés avant de démarrer le lave-vaisselle.

1. Le lave-vaisselle est à niveau et fixé
2. La valve d'arrivée d'eau est ouverte
3. Il n'y a pas de fuite au niveau des raccordements aux conduites d'eau
4. Les fils électriques sont bien branchés
5. L'électricité est allumée
6. Les tuyaux de drainage et d'arrivée d'eau sont raccordés
7. Tous les matériaux d'emballage et les imprimés doivent être enlevés du lave-vaisselle.

ATTENTION

Après installation, prière de mettre ce manuel dans la pochette des imprimés. Le contenu de ce manuel est très utile aux utilisateurs.

Conseils en cas de problèmes

Problème	Causes possibles	Que faire
Le lave-vais-selle ne marche pas	Saut de fusible, ou disjoncteur disjoncté	Remplacer le fusible ou remettre le disjoncteur en marche. Œter tout autre apparéil utilisant le même circuit que le lave-vaisselle.
	L'alimentation électrique n'est pas en marche	S'assurer que le lave-vaisselle est en marche et la porte bien fermée. S'assurer que le cordon d'alimentation électrique est correctement branché dans la prise murale.
	La pression d'eau est faible	Vérifier que l'alimentation d'eau est cor-rectement raccordée et l'arrivée d'eau ouverte.
Bruit	Certain sons audibles sont normaux	Son provenant de l'action de pulvérisation de particules alimentaires molles et de l'ouverture du réceptacle du détergent.
	Les ustensiles ne sont pas bien installés dans les paniers ou un petit article est tombé dans le panier	Vérifier que tout est place en sécurité dans le lave-vaisselle.
	Le moteur bourdonne	Le lave-vaisselle n'a pas été utilisé régulièrement. Si vous ne l'utilise pas souvent, rappelez-vous de programmer un replissage et un pompage chaque semaine, ce qui va aider à conserver le joint d'étanchéité humide.
Mousse dans le bac	Détergent inapproprié	N'utiliser que le détergent spécial pour lave-vaisselle pour éviter la mousse. Si ceci arrivè, ouvrir le lave-vaisselle et fais-ser la mousse s'évaporer. Ajouter 1 de-mi-litre d'eau froide dans le bac. Fermer hermétiquement le lave-vaisselle puis démarrer le cycle de lavage pour évacuer l'eau. Répéter si nécessaire.
	Produit de rincege ré-pandu	Toujours essuyer immédiatement les débordements d'agent de rincege.
Bac interieur taché	Un détergent contenant du colorant a été utilisé	S'assurer que le détergent est sans colorant

Français

La vaiselle n'est pas s'esthe	Le dispensateur de produit de rinceage est vide	S'assurer que le dispensateur de produit de rinceage est rempli.
La vaiselle et les couverts ne sont pas propres	Programme inapproprié	S'électionner un programme plus fort.
	Chargement du casier inapproprié	S'assurer que l'action du dispensateur de détergent et le bras de pulvérisation ne sont pas entravés par un plat trop large.
Il y a des taches et un dépôt sur les verres et les couverts	Pour 0ter les tâches de la verrerie :
	1. Eau extrémement dure	1. Retirer tous les ustensiles en métal du lave-vaisselle
	2. Température d'arrière d'eau basse	2. Ne pas ajouter de détergent
	3. Surcharge du lave vaisselle	3. Choiser le cycle le plus long
	4. Chargement inaproprié	4. Démarrer le lave-vaisselle et le laisser tournier pendant environ 18 à 22 min, il va alors se trouver dans le cycle principal de lavage
	5. Sels détergents périmés ou humides	5. Ouvrir la porte et verser 2 tasses de vinaigre blanc dans le fond du lave-vaisselle.
	6. Dispensateur du produit de rinceage vide	6. Fermer la porte et laisser le lave-vaisselle terminer le cycle. Si le vinaigre n'est pas efficace : répéter comme ci-dessus, mais utiliser 1/4 tasse (60 ml) de cristaux d'acide citrique à la place du vinaigre.
	7. Dosage incorrect du détergent
Effet terne sur la verrerie	Combinaison d'eau douce et de détergent en trop grosse quantité	Utiliser moins de détergent si vous avez de l'eau douce et sélectionner un cycle plus court pour laver la verrerie et obtenir une propre impeccable.
Film jaune ou marron sur les surfaces internes	Taches de thé ou de café	Utiliser une solution d'½ tasse d'eau de javel et 3 tasses d'eau chaude pour 0ter les taches à la main. Attention
		Vous doivent attendre 20 minutes après un cycle pour laisser les éléments chauffants se refroidir avant de nettoyer l'intérieur; sinon il y a risque de brûlure.
	Des dépôts de fer dans l'eau peuvent provoquer un film de dépôt	Vous doivent appeler une compagnie d'adoucisseur d'eau pour poser un filtre spécifique.

Film blanc sur les surfaces internes	Minéaux d'eau dure	Pour nettoyer l'intérieur, utiliser une éponge humide avec du détergent pour lave-vaisselle et porter des gants en caoutchouc. Ne jamais utiliser d'autres nettoyants que ceux conçus pour le lave-vaisselle car il y a risque de mousse.
Le couvercle du réceptacle à détergent ne se verrouille pas	Le cadran n'est pas dans la position d'Arrêt (OFF)	Tournier le Cadran en position d'Arrêt (OFF) et faire glisser le loquet vers la gauche.
Le détergent stagne dans le dispensateur	La vaisselle bloque les réceptacles à détergent	Recharger la vaisselle correctement.
Vapeur	Phénomène normal	Il se produit un échéappement de vapeur par le verrouillage de la portependant le séchage et le drainage de l'eau.
Marques noires ou grises sur la vaisselle	Des ustensiles en aluminium ont frotte contre la vaisselle	Utiliser un nettoyant abrasif doux pour éliminer ces marques.
De l'eau stagne au fond du bac	Ceci est normal	Une petite quantité d'eau propre autour de la sortie sur le bac conserve le joint d'étanchéité lubrifié.
Débordement d'eau	Pompe de drainage endommagée ou défectueuse	Remplacer la pompe de drainage.
Fuite du lave-vaisselle	Dispensateur trop rempli ou débordement du produit d'aide au rincage	Faire attention de ne pas trop replir le dispensateur d'aide au rincage. Le débordement d'aide au rincage peut provoquer une production de mousse et une inondation. Essuyer tout débordement avec un chiffon humide.
	Le lave-vaisselle n'est pas à niveau	S'assurer que le lave-vaisselle est à niveau.

Français

Avant d'appeler le service de réparation

Codes d'erreur :

Lorsque certains dysfonctionnements surviennent, la machine affiche des codes d'erreur pour vous alarmer :

Codes	Significations	Raisons possibles
E1	Le temps d'admission d'eau a été dépassé. L'eau n'est pas entrée dans le lave-vaisselle	Le robinet d'eau n'a pas été ouvert. Le tuyau est plié. La pression d'eau est trop faible.
E4	Débordement	Des composants du lave-vaisselle fuient
E8	Échec des valves de séparation	Échec des valves de séparation

ATTENTION

Si un débordement survient, couper l'arrivée d'eau principale avant d'appeler un service de dépannage. S'il y a de l'eau dans le réceptacle de la base à cause d'un débordement ou d'une petite fuite, l'eau doit être vidée avant de redémarrer le lave-vaisselle.

Chargement du lave-vaisselle : EN 50242

Panier supérieur :

Panier inférieur :

Tasses - Soucoupes

Verres

Petit plat de service

Moyen plat de service

Grand plat de service

Assiettes à dessert, assiettes plates

Assiettes creuses, plat ovale

Panier inférieur :

Cuillères à soupe

Cuillères à dessert

Fourchettes

Cuillères de service

Couteaux

Fourchettes de service

Cuillères à café

Informations concernant les tests de compatibilité conformes à EN 50242

Capacité : 14 couverts

Position du panier supérieur : panier inférieur

Programme : programme économique : ECO

Position de réglage pour le rinçage : 6

Réglage de l'adoucisseur : H4

Le panier à couverts peut prendre 5 positions :

Mode 1
Mode 2		Position 2: réglez le panier gauche sur la position inférieure; le panier gauche est à l'horizontal et le panier droit est oblique.
Mode 3		Position 3: souvevez le panier droit, le panier gauche et le panier droit sont à l'horizontal.
Mode 4		Position 4: déplacez le panier droit de la droite vers la gauche, les deux paniers se chevauchent.
Mode 5		Position 5: retirez le panier droit du plateau; laissez en place uniquement le panier gauche.

Informations techniques

Hauteur : 845 mm

Largeur : 598 mm

Profondeur : 610 mm

Charge du voltage connecté : Voir la plaque signalétique

Pression de l'eau : 0,04-1,0 MPa

Alimentation électrique : Voir la plaque signalétique

Capacité : 14 couverts

Données techniques

Cette fiche est éditée en concordance avec la Directive Européenne 1059/2010

Marque	VALBERG
Référence	14C45 A++ W SIC
Capacité nominale	14 couverts
Classe d'efficacité énergétique	A++
Consommation d'énergie annuelle (AEc)	266 kWh
Consommation d'énergie (Et) du cycle de lavage standard	0,93 kWh
Consommation d'électricité en mode arrêt (Po)	0,45 W
Consommation d'électricité en mode laissé sur marche (PI)	0,49 W
Consommation d'eau annuelle (AWc)	2800 litres
Classe d'efficacité de séchage O	A
Programme de lavage standard O	ECO 45 °C
Durée du programme de lavage standard	195 mn
Emissions acoustiques dans l'air	45 dB (A)re 1pW
Type d'installation	Autoportant
Installation intégrable possible	OUI
Hauteur	84,5 cm
Largeur	59,8 cm
Profondeurs (avec cable et tuyaux)	61,0 cm
Tension d'alimentation nominale	220-240 V~ 50 Hz
Puisance nominale	1760-2100 W
Pression d'eau	0,4-10 bar = 0,4-1 MPa

NOTES :

• Classe d'efficacité énergétique A sur une échelle allant de D (appareils les moins efficaces) à A+++ (appareils les plus efficaces).
• Consommation d'énergie de 266 kWh par an, sur la base de 280 cycles de lavage standard avec alimentation en eau froide et de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.
• Consommation d'eau de 2800 litres par an, sur la base de 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil.
• Classe d'efficacité de séchage A sur une échelle allant de G (appareils les moins efficaces) à A (appareils les plus efficaces).
• Le programme NORMAL 50°C est le cycle de lavage standard auquel se rapportent les informations qui figurent sur l'étiquette et sur cette fiche. Ce programme convient au lavage d'une vaisselle normalement sale et constitue le programme le plus efficace en termes de consommation combinée d'énergie et d'eau.

Cet appareil répond aux exigences des normes Européennes dans leurs versions applicables à la date de fabrication de l'appareil ainsi qu'aux Directives Européennes :

• Sécurité Électrique 2006/95/CE - Compatibilité Électromagnétique 2004/108/CE
• Éco-Conception 2009/125/CE

Les données ci-dessus ont été mesurées sous les conditions de tests spécifiées par les normes applicables.

Les résultats peuvent varier en fonction de la quantité et de l'état de salissure de la vaisselle, de la durée de l'eau, de la quantité de détergent utilisé, etc...

Ce manuel est écrit en fonction des règles et normes de la Communauté Européenne.

Mise au rebut de votre ancien appareil

COLLECTE SÉLECTIVE DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

Cet appareil comporte le symbole DEEE (Déchet d'équipement électrique et électronique) signifiant qu'en fin de vie, il ne doit pas être jeté aux déchets ménagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.

Nos emballages peuvent faire l'objet d'une consigne de tri. Pour en savoir plus : www.consignesdetri.fr

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/UE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre appareil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur a le droit de déposer l'appareil dans un lieu public de collecte procédant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.
