MODE D'EMPLOI CAST2 SEDEA

SENUS=/x Votre environnement connecté et sécurisé HTAIE EEE

Sommaire Présentation / Recommandations. Gontenu du pack / Description

1. Connexion au dispositif.

2. Connexion à internet

4- Présentation de l'application EZCast

5 - Réglages des paramètres.

1. Réglage de la résolution

2. Connexion à votre box internet.

5. Personnalisation du mot de passe.

Choix de la langue Caractéristiques techniques. En cas de problèmes.

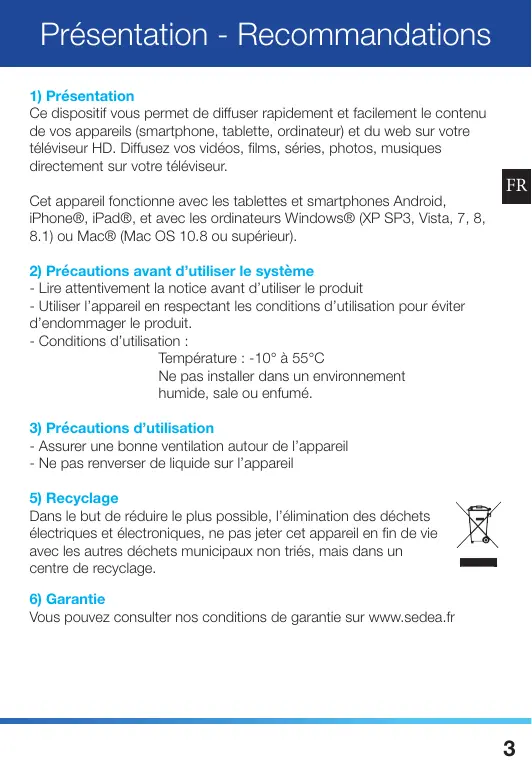

Présentation - Recommandations

Ce dispositif vous permet de diffuser rapidement et facilement le contenu de vos appareils (smartphone, tablette, ordinateur) et du web sur votre téléviseur HD. Diffusez vos vidéos, fims, séries, photos, musiques directement sur votre téléviseur. Cet appareil fonctionne avec es tablettes et smartphones Android, E iPhone®, iPad®, et avec les ordinateurs Windows® (XP SP3, Vista, 7, 8, 8.1) ou Mac® (Mac OS 10.8 ou supérieur.

2) Précautions avant d'utiliser le système

- Lire attentivement la notice avant d'utiliser le produit - Utiiser l'appareil en respectant les conditions d'utiisation pour éviter d'endommager le produit. - Conditions d'utiisation : Température : -10° à 55°C Ne pas installer dans un environnement humide, sale ou enfumé.

8) Précautions d'utilisation

- Assurer une bonne ventilation autour de l'appareil - Ne pas renverser de liquide sur l'appareil

Dans le but de réduire le plus possible, l'élimination des déchets électriques et électroniques, ne pas jeter cet appareil en fin de vie avec les autres déchets municipaux non triés, mais dans un centre de recyclage. —

Vous pouvez consulter nos conditions de garantie sur wwa:sedea.fr

Contenu du pack - Description Antenne WiFi Connecteur Micro USB Connecteur HDMI Rallonge HDMI (mâle/femelle) Cordon USB - Micro USB Accessoire pouvant être utlisé lorsque Branché sur le connecteur USB l'accès au connecteur HDMI du du téléviseur, ce cordon permet téléviseur est restreint. l'alimentation de la Sedeacast. USB USB

Pour connecter l'appareil à votre téléviseur, procédez de la manière suivante :

: Branchez l'une des extrémités du câble d'alimentation USB sur la sedeacast (connecteur Micro USB), puis l'autre extrémité sur un connecteur USB disponible de votre téléviseur. Le cordon USB permet d'alimenter le dispositif. ranchez la sedeacast sur une entrée HDMI disponible de votre téléviseur (l est possible d'utliser la rallonge HDMI fournie lorsque l'accès au connecteur est dificile : écran accroché au mur... 3 : Utilisez la télécommande de votre téléviseur pour sélectionner la source correspondant à l'entrée HDMI où le dispositif a été connecté. (Uïlisez la notice de votre téléviseur pour savoir comment choisir la source)

G G G Une fois la source HDMI sélectionnée, l'écran d'accueil apparaît à l'écran. Pour configurer le dispositif (connexion (2 à internet, réglage Wi-Fi.) téléchargez tout d'abord (2 l'application «EZCast. Le dispositif peut être connecté à votre smartphone, votre tablette ou encore à votre ordinateur. - Appareils iOS (Phone 4/4S/5/5s/6/6+/7, Pad 2/ iPad airPad 3/Pad 4 et iPod touch 4) : Scannez le QRCode affiché sur l'écran pour accéder directement au téléchargement de l'application ou allez sur l'appstore et recherchez : EZCast.

- Appareils Android (version Android 4.0 où supérieure) : Scannez le QRCode affiché sur l'écran pour accéder directement au téléchargement de l'application ou allez sur l'appstore et recherchez EZCast. - Windows (Windows XP SP3, Windows Vista, Windows 7, Windows 8/8. tou supérieur) : retrouvez le logiciel EZCast disponible en téléchargement sur notre site : www.sedea. fr. - Mac (Mac OS 10.8 ou supérieur : retrouvez le logiciel EZCast disponible en téléchargement sur notre site : www.sedea.fr

1) Connexion au dispositif

Pour communiquer avec le dispositif, votre smartphone, tablette ou ordinateur doit au préalable être connecté avec celui-ci - Entrez dans les paramètres Wi-Fi de ge votre appareil (exemple : iPhone) _ ù - Activez le Wi-Fi de VOTE appareil ——##—— #7) - Le dispositif doit apparaître dans la 27 WF Maison © liste des réseaux disponibles chorsssez un Réseau - Sélectionner le dispositif, un mot de EZOastmsy-4C3F0. passe vous est alors demandé. D:EXCAStIMSTAFI Password: 95 mme Motdepae Roc - Tapez le mot de passe situé en haut de l'image affichée sur votre téléviseur puis validez.

Maintenant que votre appareil est connecté à la sedeacast, lancez l'application «EZCast : Cliquez ensuite sur l'icône située dans le coin droit en haut de votre écran puis sélectionner la sedeacast. D | Le point vert situé à côté de l'icône signifie que votre : smartphone est bien connecté à la sedeacast : La liaison entre votre appareil et le dispositif est alors symbolisée en bleu : (le chifre situé au dessous représente le nombre d'appareils connectés en même temps sur la sedeacast.

Une fois la connexion établie, la clé recherche automatiquement un réseau Wi-Fi à proximité pour se connecter à internet _ if box maison

Liste des Points d'Accès Connect vous à internet! - Utilisez les touches (haut et bas) de votre écran (smartphone, tablette, ordinateur) pour sélectionner votre réseau Wi-Fi. alzlelrirlvlulilolr als olr elHu lim É HACVEUN:| Er - - Utilisez le clavier de votre appareil pour entrer le mot de passe de votre Wi-Fi local {clé wep située généralement sous votre box internet). - Validez, toujours à l'aide de votre appareil.

4 - Présentation de l'application

L'application «EZCast permet d'envoyer les contenus (photos, vidéos, sites web, jeux.) de votre appareil (smartphone... vers votre téléviseur.

parserves race D = w © S FLY en grand format sur le Po téléviseur Affichez l'appareil Dpcrci[Photoz photo ou la webcam de votre appareil sur Ce SR

sur le téléviseur Partagez vos vidéos en grand format Naviguez sur internet sur grand écran Accédez à vos données «cloud» sur votre TV (ex : dropbox) Les fonctionnalités de l'application peuvent également évoluer au fil dur temps (mises à jour).

4 - Présentation de l'application

Cliquez sur l'icône = située à gauche en haut de l'écran pour accéder aux réglages : Menu permettant de régler les paramètres de la To sedeacast. Cliquez sur cette icône pour savoir comment afficher l'écran de votre appareil sur votre téléviseur ! Permet de configurer le partage de connexion de votre appareil afin de connecter la sedeacast en 8G/4G. Permet de changer le thème de l'application (arrière Er plan)

5 - Réglage des paramètres

Cliquez sur cette icône pour accéder au menu de réglage : Lt Setting 2550 td par détul Utiisez les flèches (haut / bas / droite / gauche), ainsi que le clavier de votre appareil (smartphone, tablette ou ordinateur) pour vous déplacer dans le menu et modifier les paramètres. Résolution La clé détecte automatiquement la résolution de votre téléviseur. Toutefois, il est possible de régler manuellement ce paramètre. Utlisez les flèches (haut / bas) pour

5 - Réglage des paramètres

sélectionner la résolution (1920 x 1080 / 1280 x 720 .). Une fois la résolution choisie, validez en cliquant sur «OUP» Le dispositif redémarre pour initialiser les nouveaux paramètres d'affichage

2) Connexion à votre box internet

Ce menu permet de connecter la clé à votre box internet (indispensable pour afficher vos contenus web favoris). Pour configurer cette connexion : voir pages 9 et 10.

Ce menu permet de choisir le mode de démarrage de la clé Sedeacast (Ezcast par défaut). Utiisez les flèches (haut / bas) pour sélectionner le mode par défaut

Ce menu permet de choisir le type de connexion Wifi entre la box interet, votre appareil (smartphone...) et la clé Sedeacast (Connexion directe par défaut). Utiisez les flèches (haut / bas) pour sélectionner le mode par défaut

5 - Réglage des paramètres

5) Personnalisation du mot de passe Mot de Pas

Il est possible de modifier le mot de passe permettant Ë la connexion de votre smartphone, au dispositif (mot de passe affiché en haut de l'écran sur la page d'accueil. Utiisez les touches de votre clavier pour entrer un nouveau mot de passe.

6) Choix de la langue

Utiisez les flèches (haut / bas) pour choisir la langue des menus de la Sedeacast.

Uïiisez les touches de votre clavier pour modifier le nom de la clé.

Cliquez sur cette icône pour vérifier s'il existe une nouvelle version de logiciel du dispositif.

En cas de problème - Vous ne pouvez pas connecter le dispositif en HDMI (manque de place : exemple derrière un téléviseur fixé au mur) : Il est possible d’utiiser l'adaptateur HDMI (mâle / femelle) fourni de manière à déporter le dispositif. - Vous ne pouvez pas connecter le cordon USB sur votre téléviseur (pas de port USB disponible) : Le cordon USB permet d'alimenter le dispositif, il est donc possible d'utiliser un adaptateur secteur USB (exemple : chargeur de téléphone. - Vous ne détectez pas le dispositif lorsque vous lancez l'application EZCast : Vérifiez que votre appareil (smartphone, tablette ou ordinateur) est bien connecté en Wi-Fi à la clé. - Certaines fonctions de l'application EZCast ne fonctionnent pas : L'application EZCast étant universelle, i est possible que certaines fonctions ne fonctionnent pas sur l'appareil que vous utilisez. Remarque : des mises à jour sont faites régulièrement pour permettre de résoudre les éventuels problèmes rencontrés sur l'application.

1) Connexion au dispositif

Présentation - Recommandations

La société SEDEA certifie que le produit Réf. 100560 SEDEACAST - Clé HDMI Multimédia st conforme à a Directive Européenne 2014/30/UE «Compatibilité Electromagnétiquen par application des normes ENS5032:2015 EN 55024: 2010 + AL :2015 st conforme à a Directive Européenne 2014/53/e0 ARED»

ETSIEN 301 4891 V2.1.1 : 2017 / ETSI EN 302 489.17 V2:1.1 : 2017

ETSIEN 300328 V2. EN 62479 :2010 EN 609501: 2006 + A11 : 2009 + AL: 2010 + A12 : 2011 est confarme à la Directive Européenne 2011 / 65 / EU «ROHS 2» Lesquin, le 08 Novembre 2017 Jean claude Leignel - Directeur général pe. David Saint-Maxent - Responsable Technique

Recyclage Déchets d'équipements électriques et électroniques Ce symbole sure produit, ses accessoires ou sa documentation indique que ce dernier est conforme à la Directive européenne 2012/19/UE. Cela signifie que rie produit, ni ses accessoires électroniques usagés ne peuvent être jetés avec les autres déchets ménagers. Veullez séparer vos produits et accessoires usagés des autres déchels. La mise au rebui choyenne de voir ancien produit permet de protéger l'environnement et la santé, vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable: Les paricuiers sont invités à contacter les autorités locales pour connaitre les procédures etles points de colectes de ces produits en vue de leur recyclage. î Pour en savoir plus vw quefairedemescechets fr Garantie La garantie de votre appareil et ses accessoires se conforme aux dispositions légales A la date de l'achat. Les pièces détachées pour cet appareil sont au moins disponibles pendant toutes la durée de la garanti. Déclaration de conformité Par la présente, SEDEA déclare que cet apparel est conforme aux C € exigences essentiels et aux autres dispositions pertinentes des directives européennes en vigueur. La déclaration de conformité peut être consultée sur le site : wamw.sedea.fr. Contacts Emal : clent@sedea.fr Site internet : ww. sedea fr

Importé par SEDEA Parc d'activités du mélantois rue des saules CS80458 69814 LESQUIN cedex ous nus résnona le droit de marais caretérstques tecmiqus sans préavis. Tous droits de mprocirtonrésené xls, phoos a tatin.
