MODE D'EMPLOI ST5000HD SEDEA

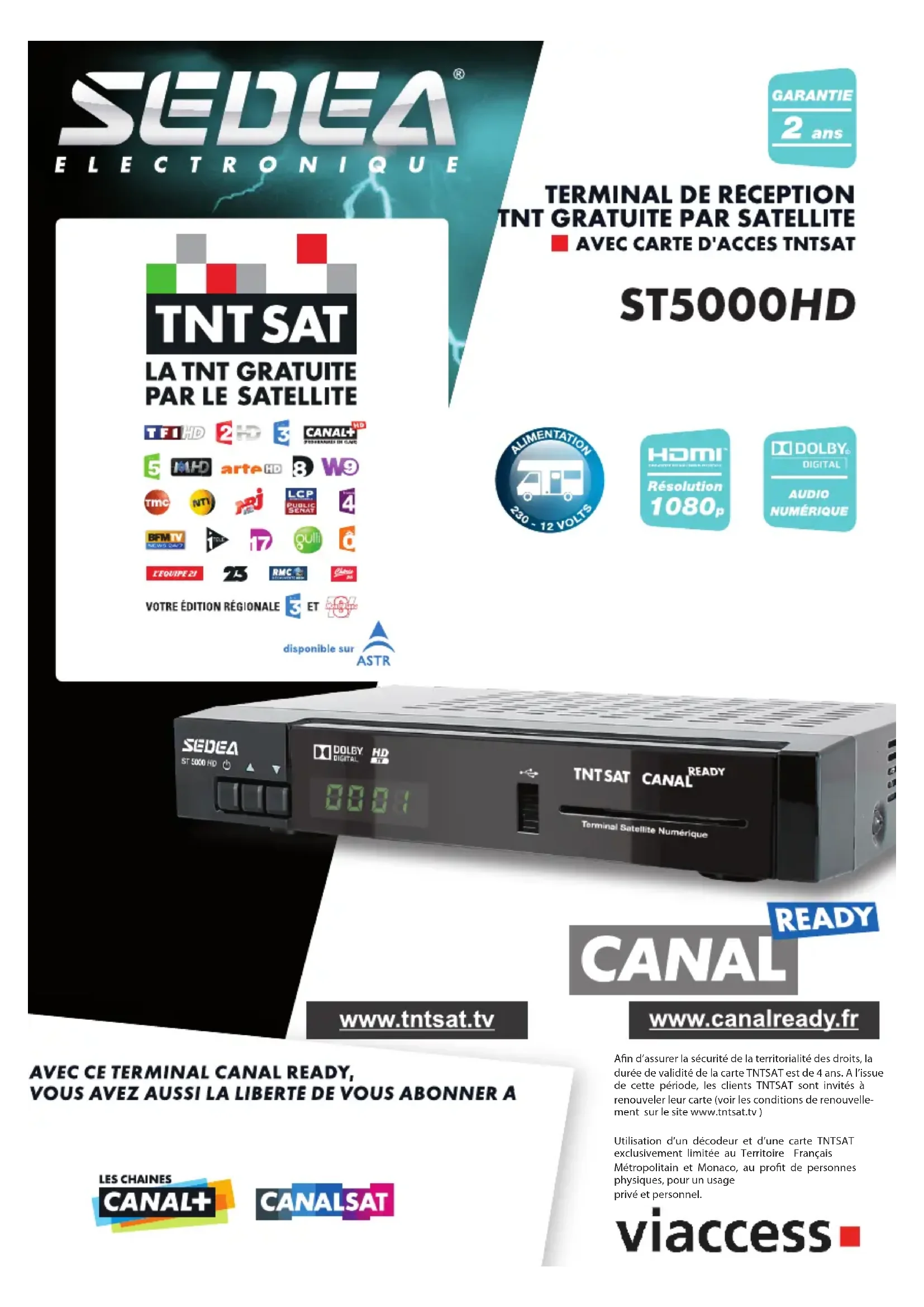

Couv-685000-ST5000HD-1209.pdf 1 28/09/12 16:46 An d’assurer la sécurité de la territorialité des droits, la durée de validité de la carte TNTSAT est de 4 ans. A l’issue de cette période, les clients TNTSAT sont invités à renouveler leur carte (voir les conditions de renouvelle- ment sur le site www.tntsat.tv ) Utilisation d’un décodeur et d’une carte TNTSAT exclusivement limitée au Territoire Français Métropolitain et Monaco, au prot de personnes physiques, pour un usage privé et personnel.Français - 1 - Méthode d’installation de la carte à puce Vous devez insérer la carte à puce en prenant le soin d'orienter la puce vers le bas. carte à puce vers le haut carte à puce vers le bas IMPORTANT: La carte ou le terminal du boîtier peut être endommagé si la première est insérée de force.

• Branchez le boîtier à la prise de courant principale, allumez et attendez quelques instants jusqu’à ce que la carte soit activée.

• Appuyez sur la touche MENU pour afcher le menu principal, puis utilisez la touche “ ” ou “ ” pour sélectionner la rubrique “Accès conditionnel intégré Viacess”, et appuyez sur “OK”.Français - 2 - Table des matières Vue d’ensemble de la télécommande .................... 5 Afchage des commandes et connexions du boîtier décodeur................................................................. 6 Panneau arrière .................................................. 6 Panneau Avant ................................................... 6 Insertion des piles dans la télécommande ............. 7 Branchement d’un boîtier décodeur à un téléviseur 7 Alimentation électrique ........................................... 8 Connexion LNB ...................................................... 8 Allumer- Eteindre .................................................... 8 Utilisation de la prise audio optique ........................ 8 Connexion du disque USB ..................................... 9 Connexion du disque USB.................................. 9 Enregistrement de programmes ......................... 9 Première installation ............................................. 10 Afchage du guide électronique de programmes (EPG) .....................................................................11 Changer de chaînes ............................................. 12 Régler le volume................................................... 12 Muet .................................................................. 12 Augmenter/Diminuer le volume (Volume Up/ Down) ............................................................... 12 Informations à l’écran ........................................... 13 Enregistrement instantané.................................... 13 Enregistrement du décalage temporel.................. 13 Système de Menu................................................. 13 Afchage du menu principal ............................. 13 Gestion des chaînes: Liste des chaînes ............... 14 Réglage des chaînes favorites ......................... 14 Réglage des minuteries d’enregistrement ........ 15 Conguration du boîtier décodeur ........................ 15 Préférences utilisateur .......................................... 15 Mise en veille automatique ............................... 16 Réglages sorties ................................................... 16 Paramètres (linguistiques) régionaux ................... 16 Contrôle d’accès ................................................... 17 Menu Verrouiller / Déverrouiller ........................ 18 Recherche de chaînes.......................................... 18 Conguration de l’antenne ................................ 18 Recherche complète de chaînes ...................... 19 Recherche rapide de chaînes de la TNT dispo- nibles par satellite avec TNTSAT - individuelle ......19 Recherche rapide de chaînes de la TNT dispo- nibles par satellite avec TNTSAT - recherche frequentiel ........................................................ 19 Sélection de chaînes régionales TNTSAT ....... 19 Transpondeurs maîtres TNTSAT ...................... 20 Entretien ............................................................... 20 Informations système ........................................... 21 Utilisation d’une carte d’accès conditionnel : Système d’accès conditionnel intégré Viaccess ... 21 Gestionnaire des enregistrements........................ 22 Afchage du navigateur multimédia ..................... 22 Lecture USB du navigateur multimédia Lire les lms .................................................................. 23 Lire les chiers de musique .............................. 23 Afchage des chiers de photos ....................... 23 Utilisations des touches de la télécommande .. 24 Sélectionnez les enregistrements à afcher et lisez les enregistrements disponibles à partir du disque USB connecté ....................................... 24 Autres Caractéristiques ........................................ 24 Spécications ....................................................... 25 Télécommande ..................................................... 25 Capacités numériques .......................................... 25 PERITEL TV ......................................................... 25 Contenu de l’emballage ........................................ 25 Conditions de garantie.......................................... 25 Dépannage ........................................................... 26Français - 3 - Notication de licence Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole double-D sont des marques déposées de Dolby Laboratories.”

• Couleur OSD 8 bits, 32 bits 720x576 pixels pour PAL.

• Passage d’un système à l’autre (TV / RADIO).

• Enregistrement de la dernière chaîne regardée.

• Protection logicielle contre court-circuit et surcharge LNB.

• Télécommande à infrarouge. Introduction

• Merci d’avoir choisi cet appareil. Ce manuel vous guidera dans une utilisation appropriée de votre décodeur.

• Lisez-le minutieusement ce manuel avant de procéder à l’utilisation de votre appareil. Veuillez le conserver dans un endroit sûr car vous pourrez à nouveau en avoir besoin. Veuillez lire les consignes correspondantes de ce manuel avant toute première utilisation de cet appareil, même lorsque vous êtes familier avec l’utilisation des appareils électroniques.

• Veuillez surtout prêter attention au chapitre intitulé CONSIGNES DE SECURITE. Veuillez conserver ce manuel pour une utilisation ultérieure. Au moment de vendre ou de donner cet appareil à quelqu’un, il est absolument important de l’accompagner de ces consignes d’utilisation. Précautions de sécurité

AVERTISSEMENT: Si vous n’utilisez pas

l’appareil pendant un certain temps, débranchez-le de la prise de courant. Source d’alimentation Veuillez lire attentivement les précautions de sécurité recommandées ci-après : Alimentation

• Utilisez toujours l’adaptateur CA fourni.

• Utilisez seulement avec l’alimentation électrique spéciée sur l’adaptateur CA.

• La surface de l’adaptateur CA chauffe pendant son utilisation. Il s’agit dans ce cas d’un phénomène normal et non d’un dysfonctionnement

• Ne couvrez pas l’adaptateur CA, quelque soit le matériel, pendant son fonctionnement. Laissez un espace de 15 cm (minimum) autour de l’adaptateur AC.

• Les informations de classement et les précautions de sécurité de l’adaptateur CA sont sur son boîtier.

Avertissement: Si vous ne comptez pas utiliser l’appareil

pendant longtemps, débranchez-le du secteur. Fonctions

• Consommation réduite

• 4000 chaînes de radio et télévision.

• Compatibilité avec les normes DVB-S2/S.

• Sortie HDMI (576i, 576p, 720p, 1080i, 1080p).

• Système de menu bilingue (anglais et français)

• Verrouillage de chaîne.

• Informations relatives à l’événement en cours / suivant (EPG hebdomadaire)

• Verrouillage du menu.

• Support audio multilingue.

• Sortie audio numérique (optique).

• Support de la fonction télétexte (DVB et EBU).

• Fonction de restauration des paramètres d’usine

• Contrôle LNB : Changement de polarité horizontale / verticale (18/13V +/- 7,5%), changement à 0-22 kHz, changement d’impulsion sonore A/B pour la sélection de l’antenne, DiSEqC 1.0.

• Puissance du signal et barres de qualité du signal.

• TNTSAT automatique /Recherche de chaîne CANAL READY.

• Recherche de transpondeur

• Option de recherche FTA (Free- to- Air) pour les modes de recherche par satellite et automatique.

• Recherche FEC automatique (correction d’erreurs vers l’avant).

• Démodulation: QPSK et 8PSK.

• FEC : Automatique,1/2,2/3,3/4,5/6,7/8 pour DVB-S QPSK

• Automatique, 1/4,1/3,2/5,1/2,3/5,2/3,3/4,4/5,5/6,8/9 ,9/10 pour DVB-S2 QPSK.

• Automatique, 3/5,2/3,3/4,5/6,8/9,9/10 pour DVB-S2 8PSK.

• Débit symbole : 2 à ~ 45 Msps pour DVB-s.

• Débit symbole : 5 à ~ 30 Msps pour DVB-S2.

• Décodage vidéo: MEPG2 MP@ML,PAL/NTSC 4:3

• 12V via cable allume cigare protégé et régulé 230/12V via adaptateur secteur.Français - 4 -

L’appareil doit être protégé contre les gouttes et les éclaboussures; aucun objet contenant du liquide, par exemple un vase, ne doit être posé dessus. La che secteur permet de débrancher l’appareil et doit être facilement accessible. AVERTISSEMENT Évitez d’exposer les piles à une chaleur excessive (rayons du soleil, incendie, etc.).

Branchement à un système de distribution télévisé (TV Câblé etc.) avec tuner L’appareil branché à une mise à la terre de protection du bâtiment par l’alimentation secteur ou par d’autres appareils avec un branchement à une mise à la terre de protection - et à un système de distribution télévisé en utilisant un câble coaxial, peut dans certaines circonstances comporter un risque d’incendie. Le branchement à un système de distribution par câble doit donc être assuré à travers un dispositif présentant un isolant électrique inférieur à une certaine gamme de fréquence (isolateur galvanique, voir EN 60728-11). Cordon d’alimentation

• Ne placez pas l’appareil, ni un meuble, etc. sur le cordon d’alimentation (branchement secteur) et évitez qu’il se retrouve coincé. Tenez le cordon d’alimentation par sa che. Ne débranchez pas la prise en tirant sur le cordon et ne touchez jamais le cordon d’alimentation avec vos mains si celles-ci sont mouillées, car cela pourrait causer un court- circuit. Ne nouez jamais le cordon ni ne l’attachez à d’autres cordons. Les cordons d’alimentation doivent être placés de telle manière que l’on ne puisse pas marcher dessus. Un cordon d’alimentation endommagé peut entraîner un incendie. Vériez de temps en temps l’état du cordon d’alimentation. S’il est endommagé, demandez de l’aide au service de dépannage le plus proche. Si le cordon de raccordement doit être remplacé, ceci ne doit être effectué que par un service de dépannage qualié. Choix de l’Emplacement

• Veuillez ne pas placer l’appareil dans un endroit exposé à lumière directe du soleil, trop poussiéreux, ou exposé à des chocs mécaniques ou près de sources de chaleur.

• Posez l’appareil sur une base solide et able. Ne placez pas l’appareil sur une surface souple, par exemple un tapis, car ceci pourrait bloquer les trous de ventilation se trouvant à la base.

• Evitez les endroits tels que les pièces très humides, puisque la condensation, qui se produit par exemple dans une cuisine, pourrait provoquer un dysfonctionnement ou endommager l’appareil.

• Le chauffage ou d’autres radiations thermiques placés sous l’appareil peuvent également être à l’origine d’un dysfonctionnement ou endommager l’appareil.

• L’air chaud que dégage l’appareil en fonctionnement doit être chassé par une aération sufsante. Veuillez ne pas installer l’appareil dans un lieu clos, ni le recouvrir.

• Evitez tout contact entre l’appareil et l’eau ou l’humidité. Ne pas utiliser l’appareil près d’une baignoire ou d’une piscine.

• Prière de veiller à une bonne circulation de l’air. Placez l’appareil dans un endroit bien ventilé an d’éviter l’accumulation de chaleur dans l’appareil.

• Au cas où un objet solide ou un liquide tomberait dans le corps de l’appareil, débranchez l’appareil et faites-le réviser par un personnel qualié avant de vous en resservir.Français - 5 - Vue d’ensemble de la télécommande Navigation / Accès à la liste des chaînes Guide électronique de programme Configuration Minuterie

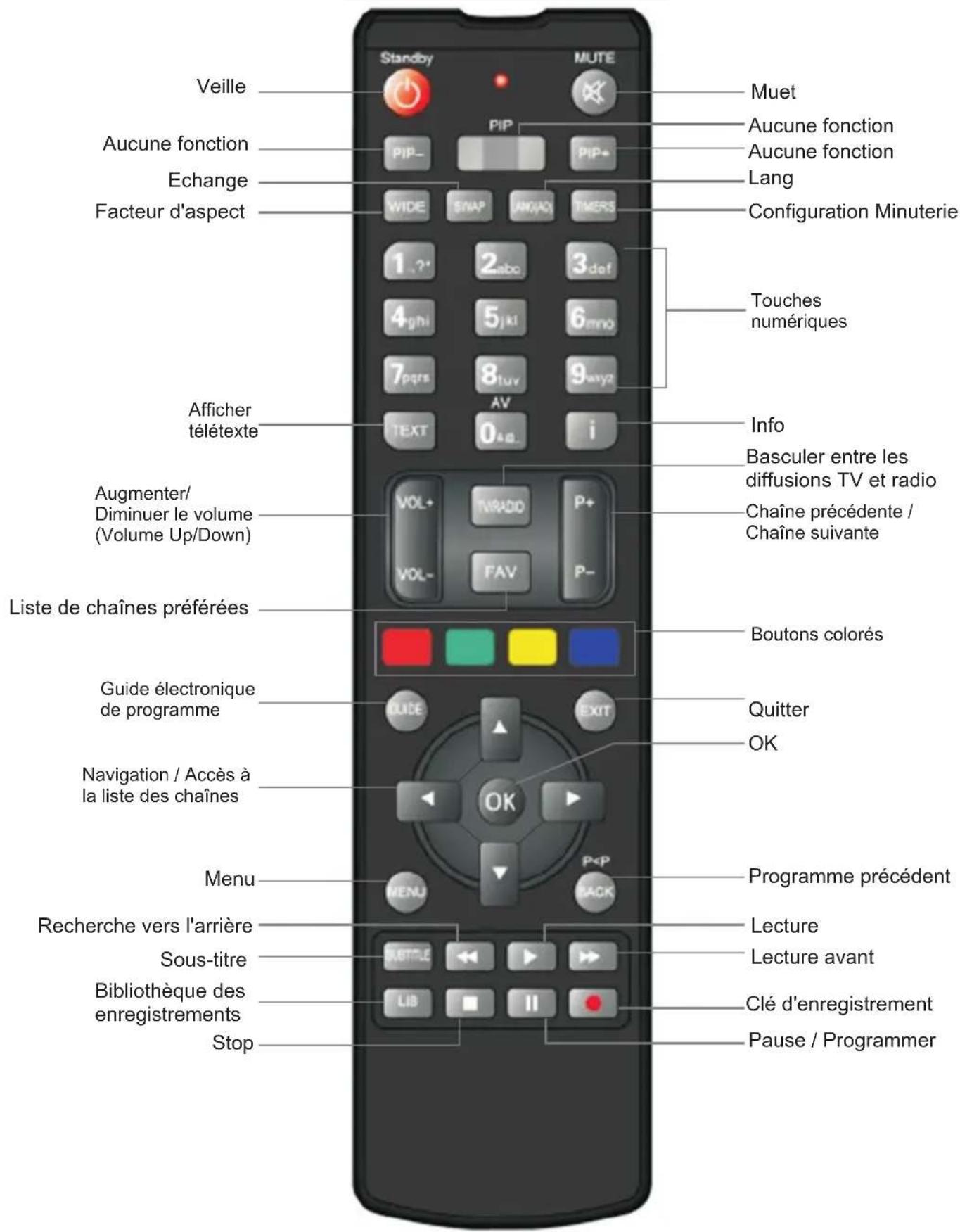

Afficher télétexte Lecture Info Quitter Chaîne précédente / Chaîne suivante Augmenter/ Diminuer le volume (Volume Up/Down) Programme précédent Sous-titre Facteur d'aspect Aucune fonction Menu Liste de chaînes préférées Touches numériques Muet Recherche vers l'arrière Pause / Programmer Stop Lecture avant Bibliothèque des enregistrements Veille Clé d'enregistrement Boutons colorés Aucune fonction Aucune fonction Echange Lang Basculer entre les diffusions TV et radioFrançais - 6 - Afchage des commandes et connexions du boîtier décodeur Panneau Avant Panneau arrière Fente pour carte à puce : Cette fente sert à insérer une carte à puce prise en charge par le système Viaccess.

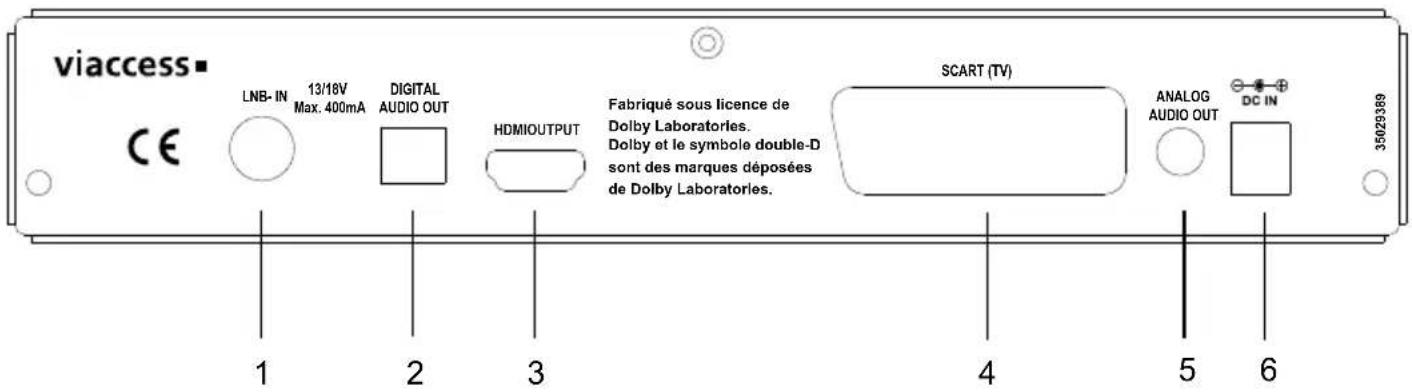

1. Entrée LNB: Fiche de raccordement de votre antenne.

2. Sortie audio optique: Sortie digital audio pour le raccordement a un appareil externe voir page plus.

3. Sortie HDMI: Le décodeur se connecte à l’entrée HDMI de votre téléviseur (si disponible) grâce au

câble de connexion HDMI.

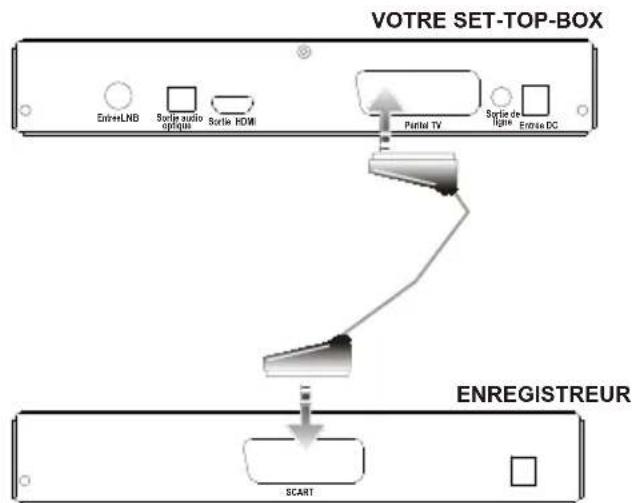

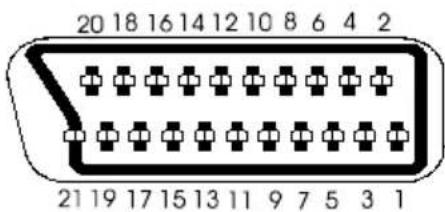

4. Sortie péritel: Prise péritel pour raccordement a un téléviseur ou un enregistreur.

5. Sortie de ligne (Line Out) Vous pouvez connecter un boîtier décodeur numérique externe.

6. Entrée du câble d’alimentation: L’entrée DC de 12V est utilisée pour brancher l’adaptateur

d’alimentation fournit. Remarque Assurez-vous d’avoir raccordé tous les câbles et connexions avant de brancher l’appareil au secteur. Après avoir branché l’appareil au secteur, le voyant à DEL qui se trouve sur le panneau avant changera de couleur. (Mode de veille (Standby)) HDMI OUTPUT SCART (TV) ANALOG AUDIO OUT DIGITAL AUDIO OUT LNB- IN 13/18V Max. 400mA Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole double-D sont des marques déposées de Dolby Laboratories.

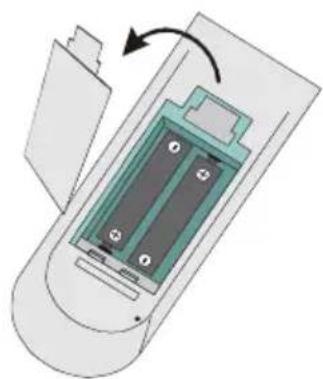

6Français - 7 - Insertion des piles dans la télécommande

• Retirez le couvercle du compartiment des piles situé à l’arrière de la télécommande en le poussant légèrement vers l’arrière à partir de l’endroit indiqué.

• Insérer à l’intérieur, deux piles de type AAA/R3 (2 X 1,5Volt) ou équivalent. Disposez les piles dans la bonne direction en respectant les symboles de polarité (+/-) et remettez le couvercle des piles en place.

• Pour utiliser la télécommande, orientez-la vers l’avant du récepteur. Le rayon d’action est approximativement de 7 m/23 pieds.

• Si votre récepteur ne répond plus à la télécommande, cela signie que les piles sont probablement usées. Si tel est le cas, vous pouvez utiliser les boutons du récepteur. Vous pouvez remplacer les piles lorsque celles-ci sont usagées. Veuillez n’utiliser que des piles qui ne risquent pas de connaître des fuites. Remarque Si vous n’utilisez pas l’appareil pendant un certain temps, retirez les piles de la télécommande. Sinon une fuite possible des piles peut l’endommager. Branchement d’un boîtier décodeur à un téléviseur

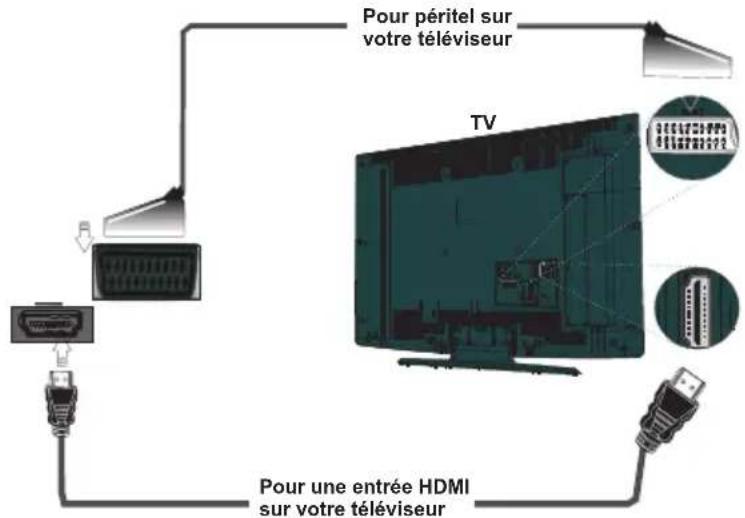

Pour péritel sur votre téléviseur Pour une entrée HDMI sur votre téléviseur Vous pouvez brancher votre décodeur à un téléviseur en suivant les méthodes ci-après :

1. Branchement HDMI: Si votre poste de télévision est doté d’une entrée HDMI, vous pouvez simplement

y connecter le décodeur en utilisant un câble entre le connecteur de la SORTIE HDMI sur le boîtier de votre décodeur numérique et le connecteur d’entrée HDMI de votre téléviseur. La connexion HDMI assure une meilleure qualité d’image/de son.

2. Branchement PÉRITEL: Vous avez également la possibilité de brancher le décodeur à votre téléviseur

grâce à la prise péritel. Utilisez un câble péritel pour connecter le boîtier décodeur à votre téléviseur. Remarque Ces deux procédés de branchement réalisent la même fonction mais à des niveaux de qualité différents. Il n’est pas nécessaire d’effectuer la connexion en recourant à toutes les deux méthodes. ENREGISTREUR VOTRE SET-TOP-BOX SET-TOP-BOX TO VCR / ENREGISTREUR DE RACCORDEMENT (OPTION) Entrée LNB Sortie HDMISortie audio optiqueSortie dePéritel TVEntrée DCligneSCARTFrançais - 8 - Alimentation électrique IMPORTANT: Le boîtier décodeur a été conçu pour fonctionner en 12 V CC. Pour cela, un adaptateur fournissant 12 V de tension est utilisé. Branchez cet adaptateur à un système fournissant 220-240V AC 50Hz.

• Après avoir déballé le boîtier décodeur, laissez-le atteindre la température ambiante avant de le brancher à la prise de courant

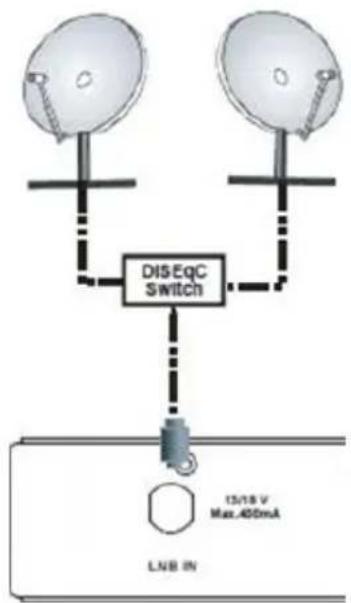

Connexion LNB Remarque Si la connexion LNB connaît un quelconque problème, l’OSD d’avertissement s’affichera à l’écran. Veuillez vérifier et résoudre le problème de connexion LNB. Allumer- Eteindre

• Après avoir branché le décodeur au secteur, un voyant bleu s’allume sur le panneau avant (Mode de veille). Lorsque vous allumez le boîtier décodeur pour la première fois, veuillez patienter jusqu’à ce qu’il s’initialise. Le processus prendra quelques secondes.

• Ensuite, vous pouvez allumer votre décodeur numérique en appuyant sur la touche de mise en veille de la télécommande. Vous remarquerez que le voyant lumineux du panneau avant du téléviseur s’éteindra (Mode de mise sous tension). Ce produit consomme moins d’énergie. Par conséquent, il est respectueux de l’environnement. Remarque Après avoir allumé/éteint, si la carte d’accès conditionnel n’est pas insérée, un écran de recherche rapide s’affichera et le décodeur recherchera de nouveaux logiciels. Si la carte d’accès conditionnel est insérée, l’écran du bouquet TNTSAT s’affichera et le boîtier décodeur recherchera de nouveaux logiciels. Utilisation de la prise audio optique

• Vous avez la possibilité d’utiliser la PRISE AUDIO OPTIQUE pour relier l’appareil à une chaîne HI-FI. Grâce à cette option, vous pouvez écouter le son des diffusions au travers d’un écouteur connecté.Français - 9 - Connexion du disque USB

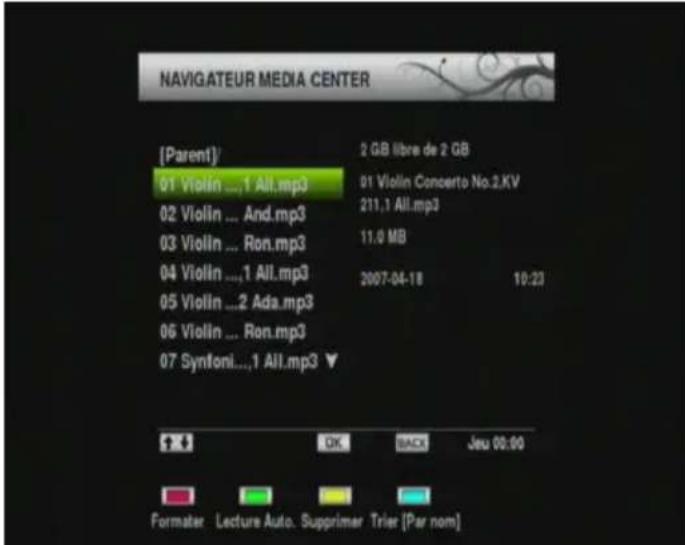

• Vous pouvez connecter un lecteur de disque dur USB ou une carte mémoire USB à votre boîtier décodeur grâce à l’entrée USB de l’appareil. Cette option vous donne la possibilité de lire des chiers mémorisés dans un disque USB ou d’enregistrer les programmes.

• Lecteurs de disques durs externes de 2,5’’ et 3,5” pouces (lecteur de disque dur avec alimentation externe) et clés USB pris en charge avec PVR et fonctions de navigateur multimédia.

• Pour enregistrer un programme, vous devez au préalable connecter un disque dur USB à votre boîtier. Dans le cas contraire, l’option d’enregistrement ne sera pas disponible.

• Si vous formatez le disque sur un ordinateur personnel, l’unique format pris en charge est FAT32. IMPORTANT!

• Vous pouvez sauvegarder vos chiers avant d’effectuer tout branchement au boîtier décodeur an d’éviter de probables pertes de données. Veuillez remarquer que la responsabilité du fabricant ne saurait être engagée en cas de dommage de chier ou de perte de données.

• Il est possible que certains types de périphériques USB (à l’exemple des lecteurs MP3) ou des lecteurs de disque dur/cartes mémoires USB soient incompatibles avec cet appareil. IMPORTANT: Il est possible que le présent appareil ne prenne pas en charge tous les formats de disque. Si vous branchez un disque USB à un format non pris en charge, il vous sera demandé d’en formater le contenu. Se reporter à la section « Formater le disque » dans les pages suivantes pour de plus amples informations relatives au formatage du disque. Veuillez noter que TOUTES les données contenues dans le disque USB seront perdues et le format du disque sera converti à NTFS dans ce cas. Connexion du disque USB

• Branchez votre périphérique USB à l’entrée USB du boîtier décodeur. Remarque Si vous voulez connecter un lecteur de disque dur USB au boîtier décodeur, le câble de connexion USB utilisé entre le lecteur de disque et le boîtier décodeur doit être doté d’un logo USB et doit être le plus court possible. Remarque Pendant le formatage d’un disque dur USB d’une capacité de 1TO (Tera Octet), il peut arriver que vous soyez confronté à certains problèmes au cours du processus de formatage. En pareille situation, vous devez formater le disque de votre PC et le type de disque doit être FAT32. ATTENTION !

• Il est très dangereux de brancher et de débrancher les périphériques USB avec une certaine rapidité. Évitez surtout de brancher et de débrancher le lecteur avec une certaine rapidité. Ceci peut physiquement endommager le lecteur USB et surtout le périphérique USB lui-même.

• Ne jamais retirer le module USB durant la lecture ou l’enregistrement d’un chier. Enregistrement de programmes IMPORTANT: Au cours de l’utilisation d’un nouveau lecteur de disque dur USB, il est conseillé de procéder dans un premier temps au formatage du disque à l’aide de l’option “Formater le disque” de votre décodeur.

• Pour utiliser la fonction d’enregistrement, vous devez connecter un disque USB ou un lecteur de disque dur externe au boîtier décodeur. Veillez ensuite à ce que le disque USB branché ait une capacité minimale de 1 Go et une compatibilité de vitesse de 2.0. Si le périphérique USB connecté ne prend pas en charge la vitesse 2.0, un message d’erreur s’afchera. Pour l’enregistrement de programmes et le décalage temporel, il est recommandé d’utiliser des lecteurs de disques durs externes.

• Les disques durs d’une capacité atteignant 2TB sont pris en charge.

• Une heure d’enregistrements mémorisés occupe environ 2 Go d’espace.

• Pour de plus amples informations relatives aux programmes d’enregistrement, veuillez vous reporter aux sections “Enregistrement instantané”, “Gestionnaire des enregistrements”, ou encore “Minuteries” ci-après.

• Si vous débranchez un disque brusquement, le disque en question va prendre quelque temps pour charger. Pour les disques de grande capacité, le chargement peut prendre jusqu’à quelques minutesFrançais - 10 - Première installation IMPORTANT: Assurez-vous que l’antenne est branchée avant d’allumer le boîtier décodeur pour la première installation.

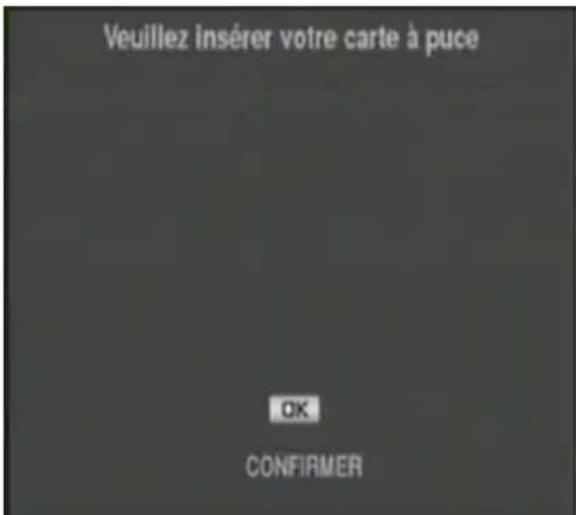

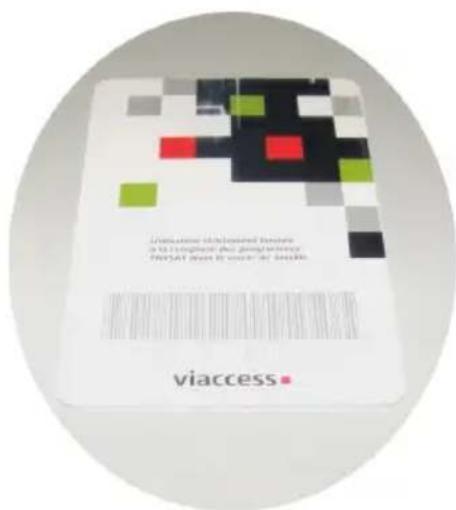

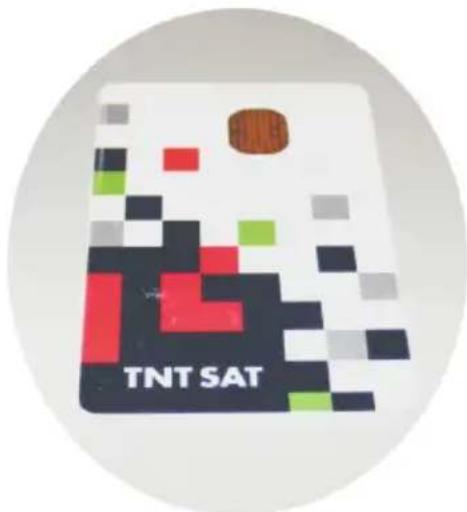

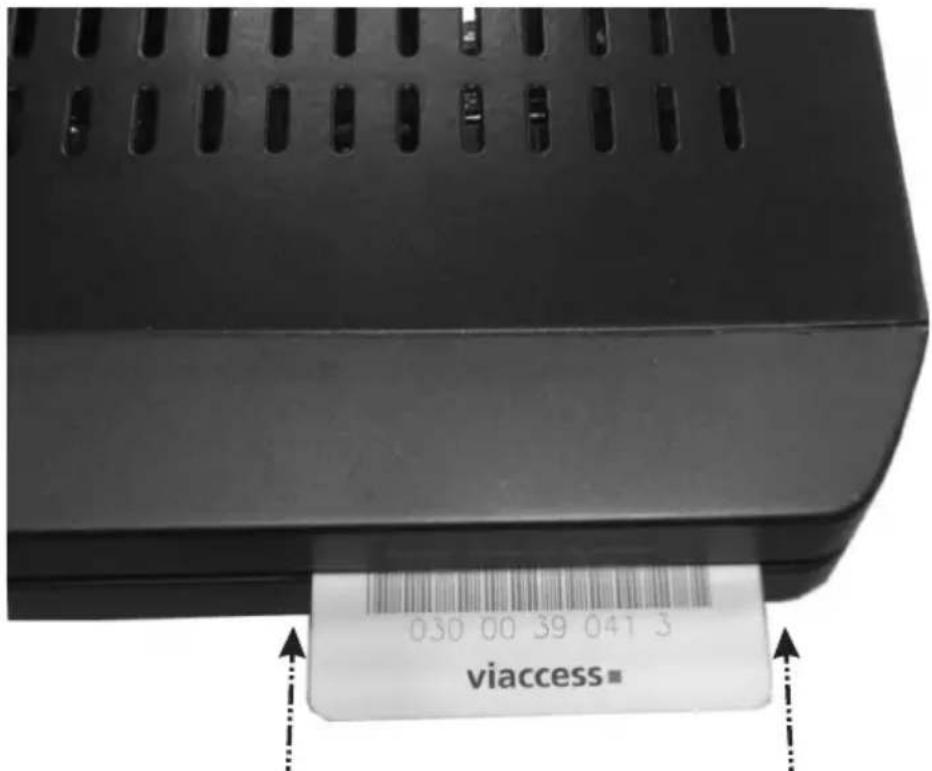

• Insérez la carte TNTSAT fournie dans le terminal d’accès conditionnel du boîtier décodeur. Allumez votre boîtier décodeur après avoir inséré la carte d’accès conditionnel.

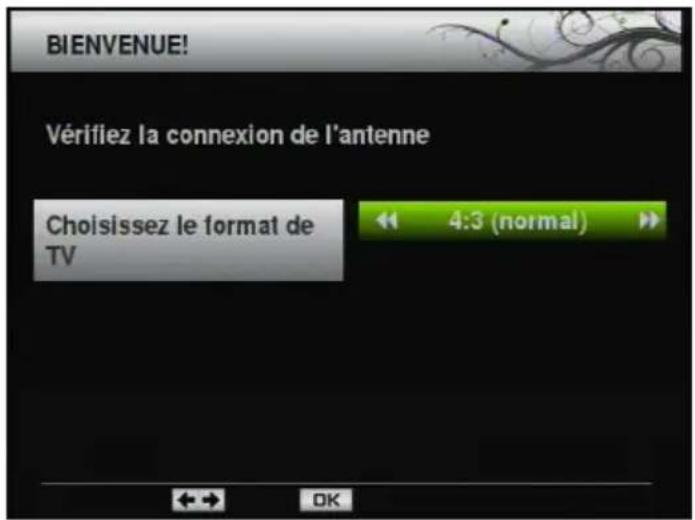

• Lorsque vous allumez votre boîtier décodeur pour la première fois, un assistant d’installation vous guidera tout au long du processus. Pour commencer, le menu à l’écran TV Type (Type TV) s’afche:

• Sélectionnez le type de téléviseur en appuyant sur les touches “ ”/“ ” et appuyez sur la touche OK pour continuer.

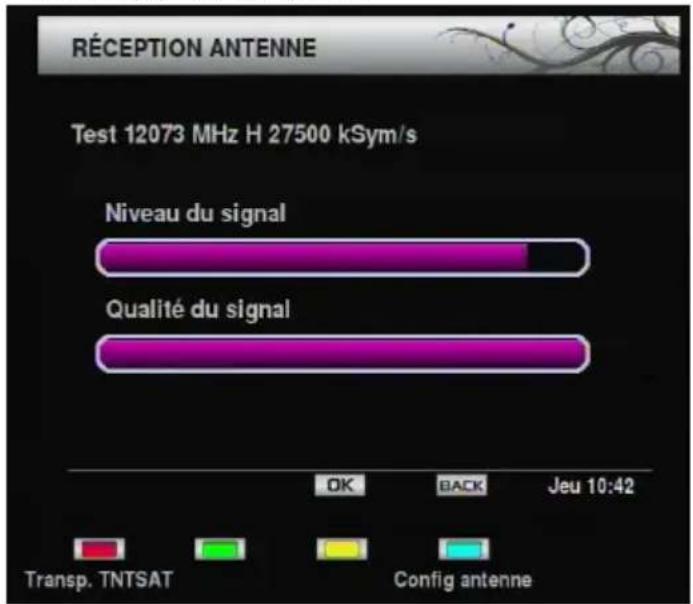

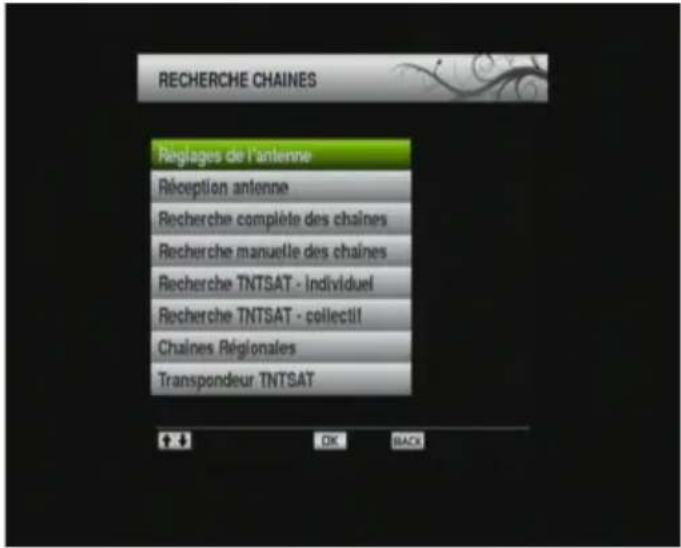

• L’écran du menu Signal antenne s’afchera ensuite. Vous pouvez congurer votre système à l’aide de ces options.

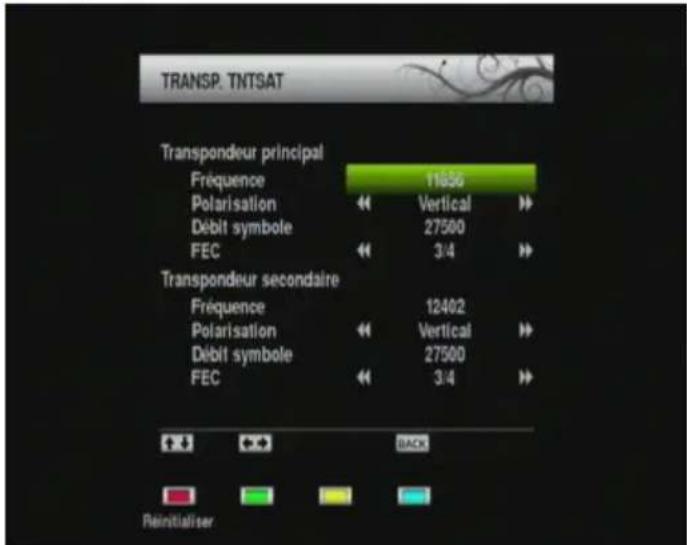

• Appuyez sur la touche ROUGE pour sélectionner le Transpondeur TNTSAT. Le transpondeur TNTSAT est déjà conguré en usine et ses paramètres ne doivent pas être modiés. Remarque Le boîtier est doté de fonctions satbeeper. En fonction du niveau du signal, le récepteur émettra un bip.

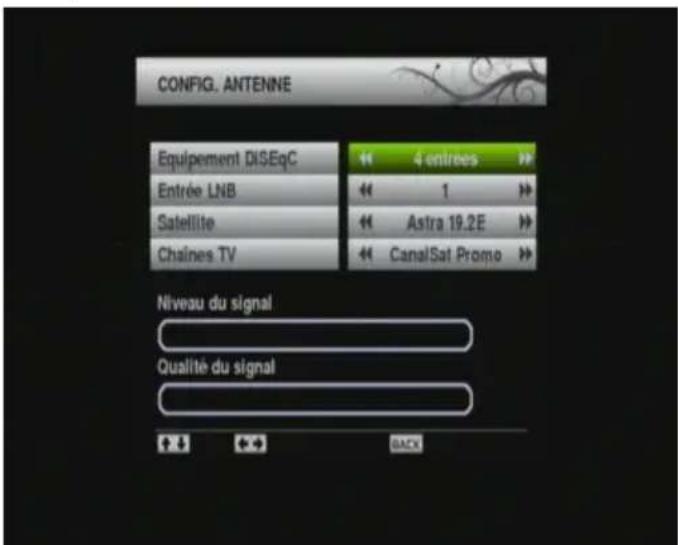

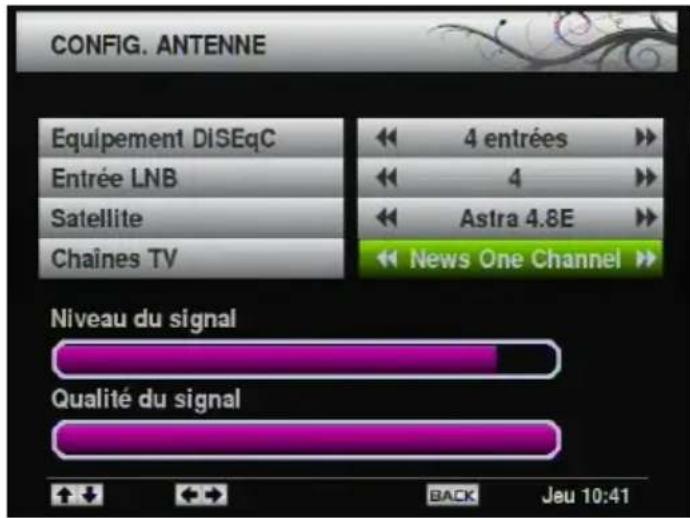

• Appuyez sur le bouton BLEU pour congurer les paramètres de l’antenne: Équipement DiSEqC: Si vous avez de multiples antennes paraboliques et un commutateur DiSEqC , vous pouvez sélectionner ce type d’antenne. Vous pouvez régler sur None (Aucun), 2-Way Switch (Commutateur à 2 voies) ou 4-Way switch (commutateur à 4 voies). Entrée LNB: Si vous disposez de multiples LNB, vous pouvez utiliser cette liste pour effectuer une sélection. Satellite: Vous pouvez sélectionner un satellite disponible en utilisant cette liste. Chaînes TV: Vous pouvez utiliser ce paramètre pour vérier la bonne réception du signal d’entrée sélectionné.

• Le niveau de signal et le type de signal seront afchés à l’écran conformément à votre conguration.

• Après avoir sélectionné les paramètres appropriés, appuyez sur Back (Retour) pour revenir au menu Signal de l’antenne. Appuyez ensuite sur le bouton OK pour rechercher des chaînes disponibles

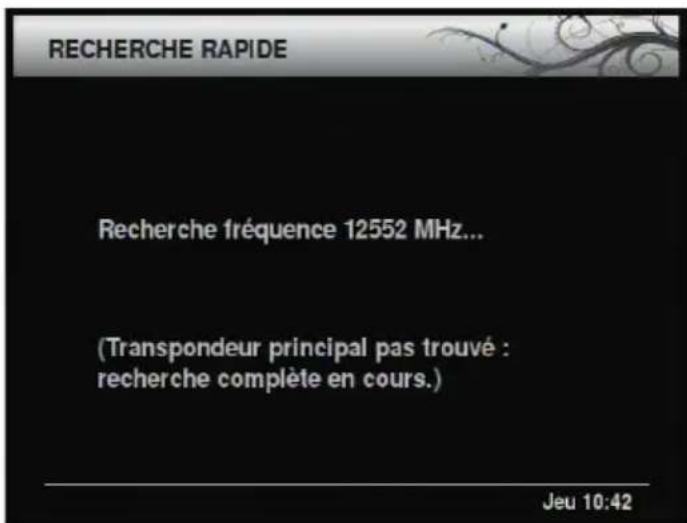

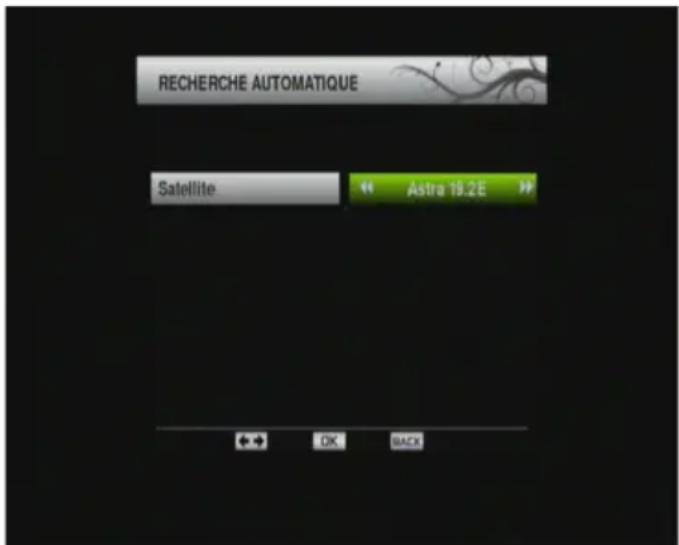

• Le boîtier décodeur commence à rechercher les chaînes de la TNT disponibles par satellite avec TNTSAT ou CANAL READY sur la base de la carte à puce insérée. Si le transpondeur maître TNTSAT est bien configuré, cette opération de rechercheFrançais - 11 - ne prendra que quelques secondes. Dans le cas contraire, une recherche complète sera nécessaire, ce qui prendra quelques minutes.

• L’écran des chaînes régionales s’afchera une fois la recherche nalisée. Vous avez la possibilité de dénir les chaînes régionales à visionner lorsque les transmissions régionales sont disponibles en utilisant cet écran de menu.

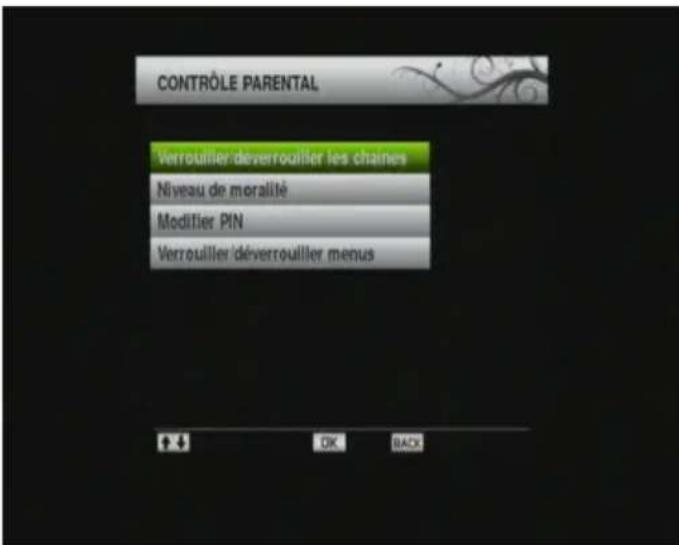

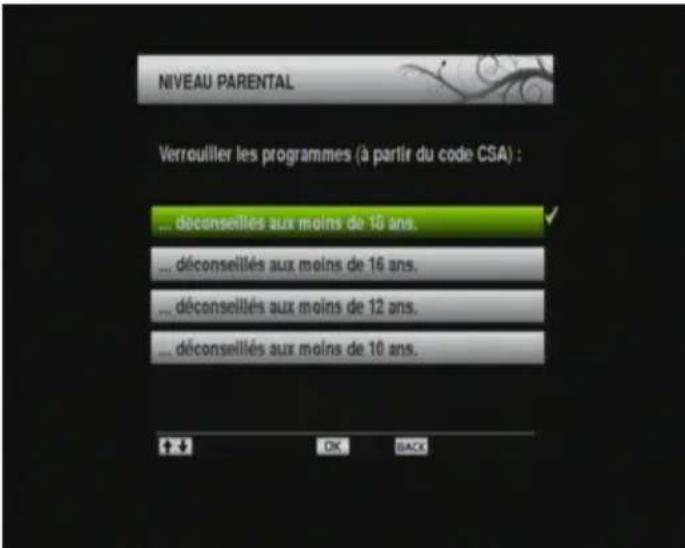

• Le menu de sélection du niveau parental s’afchera ensuite

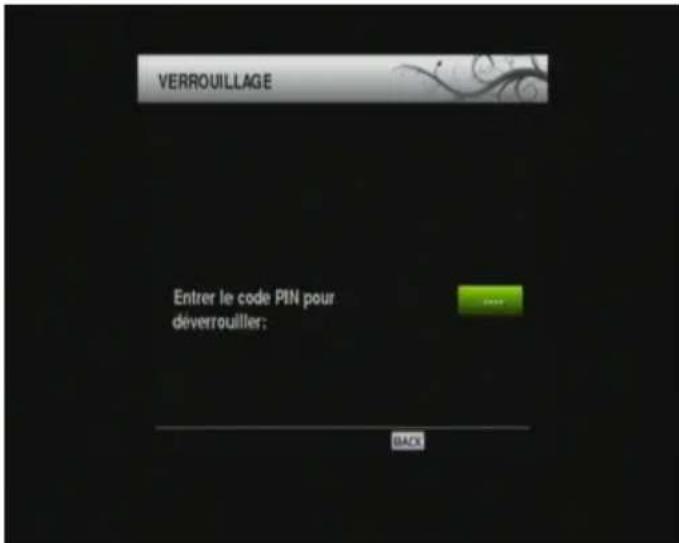

• Vous pouvez dénir un niveau de verrouillage parental grâce à la touche “ ” / “ ” Une fois terminé, appuyez sur le bouton OK pour continuer.

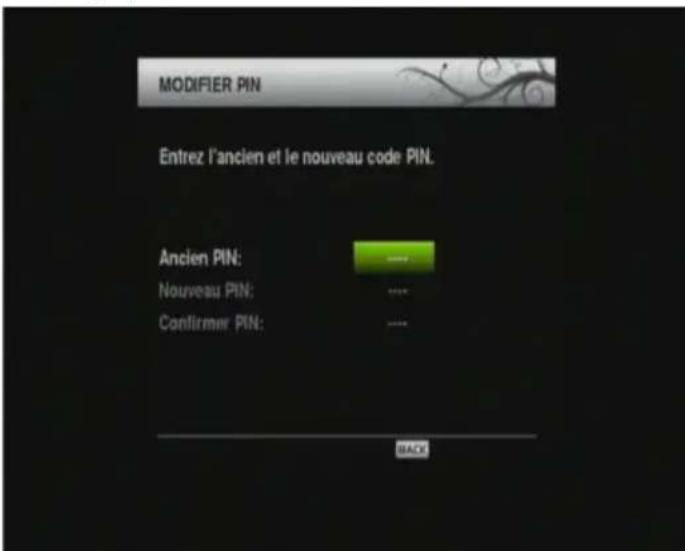

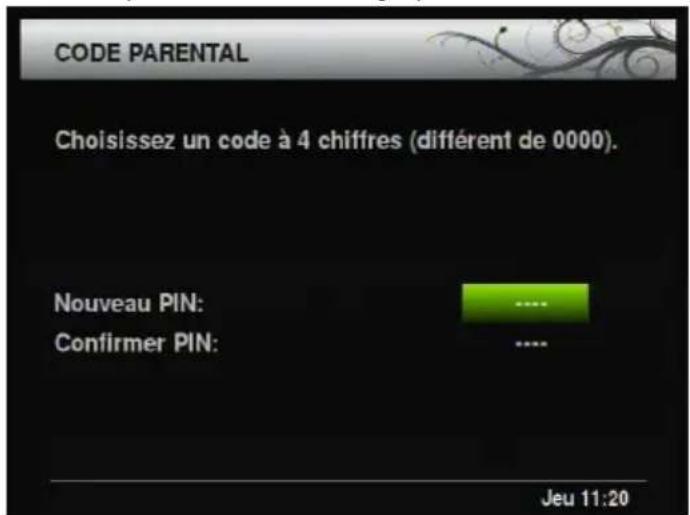

• Ensuite, il vous sera demandé de dénir un nouveau mot de passe de verrouillage parental

• Vous devez à cet effet dénir un mot de passe de verrouillage parental de quatre chiffres différent de 0000.

• Saisissez un nouveau mot de passe à l’aide des boutons numériques de la télécommande. Vous devez conrmer votre mot de passe en le saisissant à nouveau.

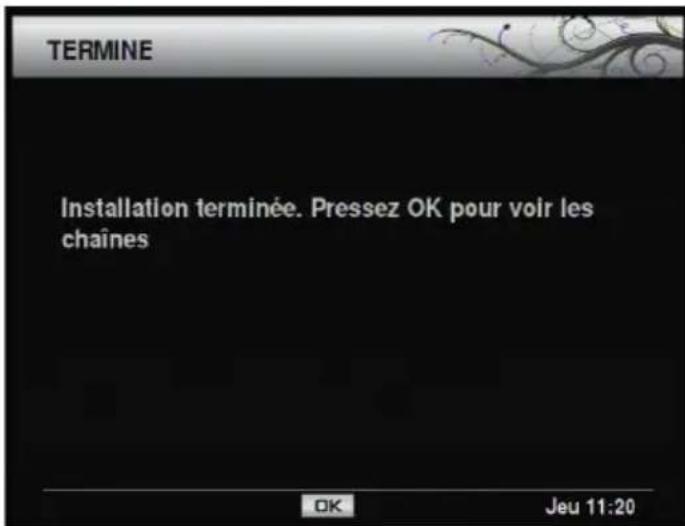

• Une fois terminé, appuyez sur le bouton OK pour continuer. La première installation sera terminée et le menu ci-après s’afchera à l’écran :

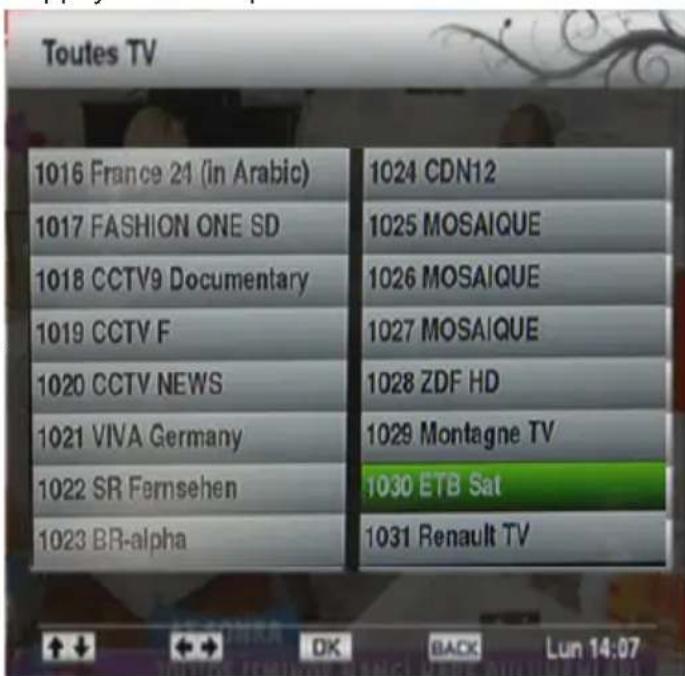

• Appuyez sur OK pour afcher la liste des chaînes.

• Vous pouvez sélectionner une chaîne à l’aide de la touche “ ” ou “ ” .

• Appuyez sur le bouton “OK” pour voir la chaîne en surbrillance. Afchage du guide électronique de programmes (EPG) Vous pouvez afficher le guide électronique de programme (EPG) pour voir les informations relatives aux programmes disponibles.

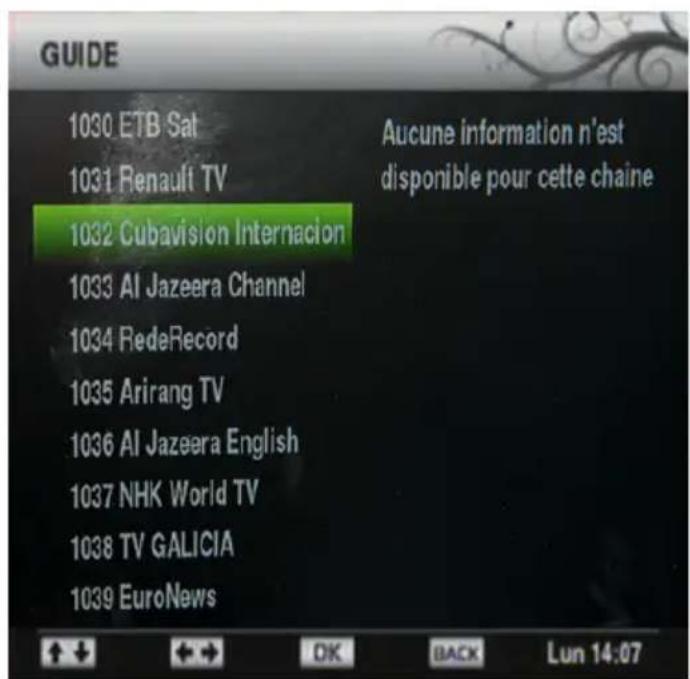

• Appuyez sur le bouton GUIDE pour accéder à l’écran du menu EPG.

• Vous avez aussi la possibilité d’utiliser l’écran du menu principal pour sélectionner l’EPG (Guide).

• Pressez le bouton “ ” ou “ ” pour parcourir les chaînes.

• Le menu EPG afche les informations disponibles concernant toutes les chaînes.

• Veuillez noter que les informations sur les émissions sont automatiquement actualisées. Si les chaînes ne proposent pas d’informations sur les événements, la page de l’EPG sera viergeFrançais - 12 - Touche ROUGE: affiche les programmes du jour précédent. Touche VERTE: affiche les programmes du jour suivant. OK : Afche la chaîne sélectionnée. Touche BLEUE: Dénit la minuterie d’enregistrement du programme sélectionné “ ”: Passe à la sous-fenêtre du programme. Ici, vous pouvez obtenir des informations détaillées sur un programme en appuyant sur la touche INFO. Vous pouvez également programmer un enregistrement en appuyant sur la touche BLEUE. (Pour un programme temporaire). Ceci sera indiqué par une icône d’enregistrement rouge devant le nom du programme. “ ” : Retourne à la fenêtre de sélection de la chaîne. / : Se déplacent entre les canaux (sous-fenêtre de gauche) ou les programmes (sous-fenêtre de droite). CH / CH : Faites déler les pages dans la liste de canaux. INFO (si disponible): Lorsqu’une section appropriée est sélectionnée, vous pouvez utiliser la touche INFO pour obtenir des informations détaillées relatives à la sélection. Changer de chaînes

• Vous pouvez changer de chaînes en suivant les méthodes ci-après.

• Vous pouvez appuyer sur les touches numériques (0–9) pour saisir directement le numéro de la chaîne. Vous pouvez appuyer consécutivement sur les boutons numériques pour saisir deux chiffres ou plus.

• Appuyez sur les touches P + /P pour passer à la prochaine ou à la précédente chaîne disponible. Remarque Vous pouvez appuyer sur le bouton OK pour afficher la liste des chaînes. Régler le volume Muet

• Vous pouvez appuyer sur la touche Muet pour couper le son en provenance de votre boîtier décodeur. Le son sera coupé lorsque vous aurez appuyé sur ce bouton.

• Pour annuler l’opération de coupure de son, vous pouvez appuyer à nouveau sur cette touche ou utiliser les touches V +/- . Augmenter/Diminuer le volume (Volume Up/Down)

• Vous pouvez hausser ou baisser le volume grâce aux touches V+ / V-

• Le niveau de volume sélectionné restera ainsi, même lorsque le récepteur est éteint et allumé à nouveau, jusqu’à ce que vous changiez de volume nouveau.

• Le réglage du volume audio du récepteur ne dépend pas du contrôle de volume de votre téléviseur. IMPORTANT: Vous devez veiller à ce que les deux contrôles de volume soient maintenues à des niveaux raisonnables de sorte que pendant la mise sous tension, ou lors de la première installation de votre téléviseur, le niveau sonore ne soit pas trop élevé.Français - 13 - Informations à l’écran

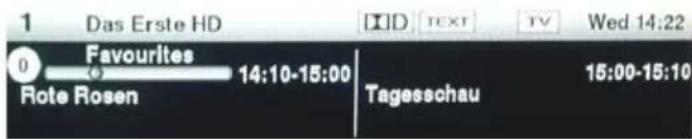

• Vous pouvez appuyer sur le bouton INFO (i) pour afcher les informations à l’écran. Les détails de la chaîne et du programme en cours seront afchés sur l’écran d’informations.

• La barre d’informations vous renseigne sur le programme actuellement regardé. Cette information comprend le numéro du programme, le nom du programme, le mode du programme (TV ou Radio), l’icône des favoris, (si le programme est l’un des favoris), la chaîne brouillée/non brouillée, le mode audio, si le programme est doté de la fonction télétexte ou non et de la brève description de l’événement Enregistrement instantané IMPORTANT: Pour enregistrer un programme, vous devez au préalable connecter un disque dur USB ou une clé USB à votre boîtier. Dans le cas contraire, l’option d’enregistrement ne sera pas disponible. Pour l’enregistrement de programmes et le décalage temporel, il est recommandé d’utiliser des lecteurs de disques durs au lieu des clés USB.

• Appuyez sur la touche (ENREGISTREMENT)/ (RECORD) pour lancer l’enregistrement instantané d’un programme pendant que vous le regardez. Le message suivant apparaît à l’écran

• Le message d’enregistrement s’afchera un moment et l’émission en cours sera enregistrée. Vous pouvez modier la durée de l’enregistrement en appuyant sur le bouton d’enregistrement à cet instant.

• Appuyez sur la touche (STOP) pour annuler l’enregistrement instantané. Le message ci-après s’afchera à l’écran: Appuyez sur la touche (STOP) une fois de plus pour annuler l’enregistrement instantané. Remarque Pendant l’enregistrement, il est impossible de basculer d’une diffusion à une autre. Enregistrement du décalage temporel IMPORTANT: Pour enregistrer un programme, vous devez au préalable connecter un disque dur USB ou une clé USB à votre boîtier. Dans le cas contraire, l’option d’enregistrement ne sera pas disponible. Pour l’enregistrement de programmes et le décalage temporel, il est recommandé d’utiliser des lecteurs de disques durs au lieu des clés USB.

• Appuyez sur la touche / pendant que vous regardez une diffusion pour basculer en mode de décalage temporel (timeshifting).

• En mode de décalage temporel, le programme marque une pause et est simultanément enregistré dans le disque USB connecté (*). Appuyez à nouveau sur la touche / pour regarder le programme en pause à partir du moment où il a été interrompu.

• Cette lecture se fait à la vitesse x1 lecture. La barre d’informations afchera l’écart de décalage entre le programme réel et le programme décalé.

• Utilisez les touches / ((PRÉCÉDENT/ SUIVANT) pour avancer ou reculer la lecture décalée.

• Appuyez sur la touche (STOP) pour quitter le mode de décalage temporel. (*) La durée d’enregistrement du décalage simultané dépend de la taille des fichiers contenus dans votre disque USB connecté et elle est de 12 heures au maximum. Remarque Pendant le décalage temporel, il est impossible de basculer d’une diffusion à une autre. Système de Menu Afchage du menu principal

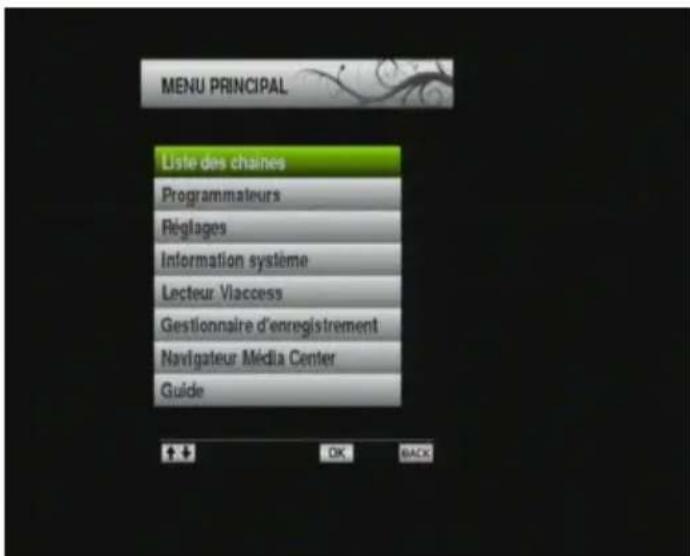

• Appuyez sur la touche MENU pour afcher le menu principal.

• Vous pouvez passer d’un menu à un autre à l’aide des touches de navigation ( / / / ) de la télécommande.

• Vous pouvez saisir, sélectionner ou conrmer une option de menu en appuyant sur la touche OK.

• Dans certains sous-menus, vous pouvez utiliser le bouton BACK (RETOUR) pour retourner à l’écran du menu précédent.

• Les éléments ci-après se trouvent dans l’écran du menu principalFrançais - 14 - Gestion des chaînes: Liste des chaînes

• Le décodeur dresse la liste de toutes les chaînes mémorisées dans la liste des chaînes.

• Vous pouvez afcher la liste des chaînes ou dénir vos programmes favoris à l’aide des options Liste des chaînes.

• Appuyer sur le bouton MENU pour afcher le menu Principal. Sélectionnez la rubrique Channel List (Liste des chaînes) en utilisant le bouton “ ”/“ ” Appuyez sur OK pour afcher le contenu du menu. Remarque Vous pouvez appuyer directement sur OK pour afficher la liste des chaînes Sélection d’une liste spécique

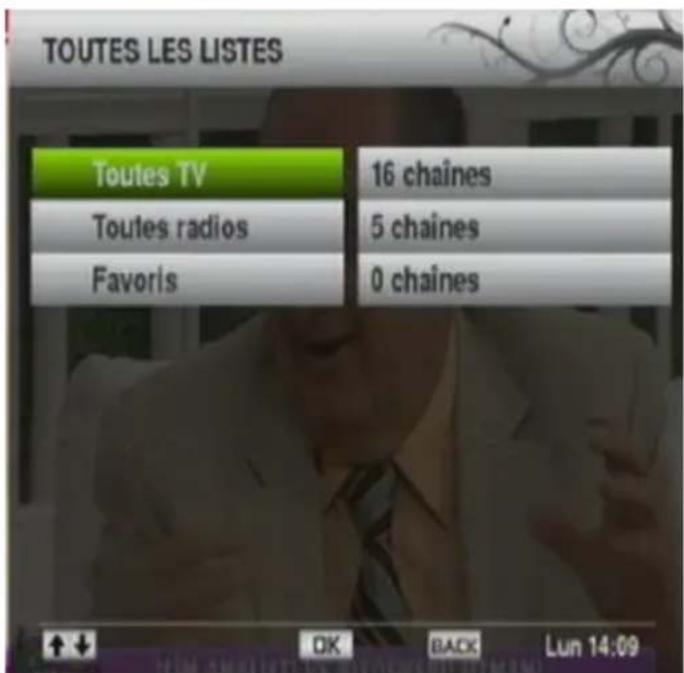

• La liste des chaînes contient de nombreuses listes. Vous pouvez sélectionner une liste de votre choix à l’aide de la touche “ ”/“ ” .

• Appuyez sur OK pour afcher la liste sélectionnée. Sélection d’une chaîne spécique

• Pour regarder une chaîne spécifique, vous devez la sélectionner en vous aidant de la touche “ ”/“ ” et en appuyant sur le bouton OK. La chaîne sélectionnée s’afchera. Réglage des chaînes favorites

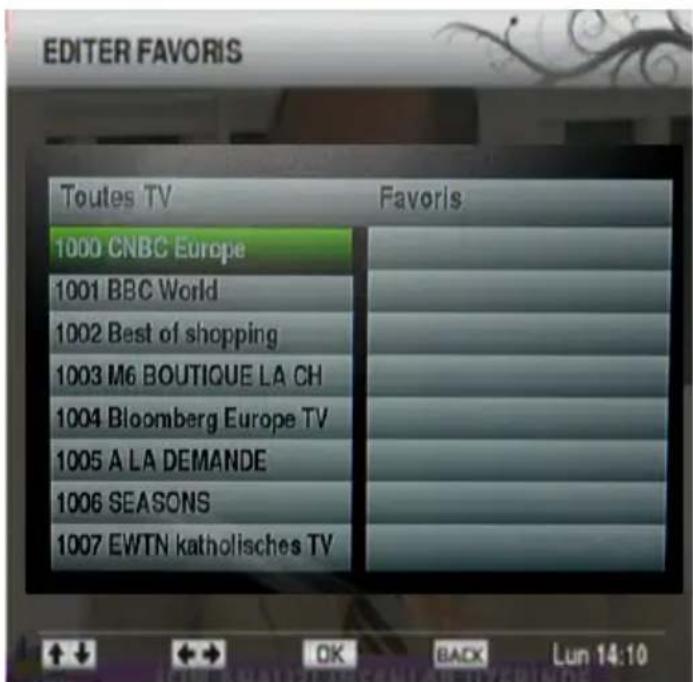

• Vous pouvez dénir plusieurs chaînes comme favorites de façon à ce que vous ne naviguiez que parmi ces dernières.

• Sélectionnez l’option Favoris dans la liste des chaînes pour gérer la liste favorite. Sélectionnez une liste favorite à l’aide des touches “ ”/“ ” . Appuyez sur la touche BLEUE pour modier la liste favorite sélectionnée..

• Sélectionnez une chaîne à l’aide de la touche ”/“ ” . Appuyez sur le bouton OK pour ajouter une chaîne sélectionnée à la liste des favoris.

• La chaîne sélectionnée s’afchera dans la section des favoris.

• Utilisez la touche “ ” / “ ” pour sélectionner une chaîne dans la rubrique des chaînes favorites (côté droit du menu à l’écran afché).

• Lorsqu’une chaîne favorite est sélectionnée, vous pouvez appuyer à nouveau sur la touche OK pour supprimer cette chaîne sélectionnée de la liste des chaînes préférées.

• Appuyez sur la touche BACK (RETOUR) pour sortir du menu des chaînes favorites.Français - 15 - Réglage des minuteries d’enregistrement

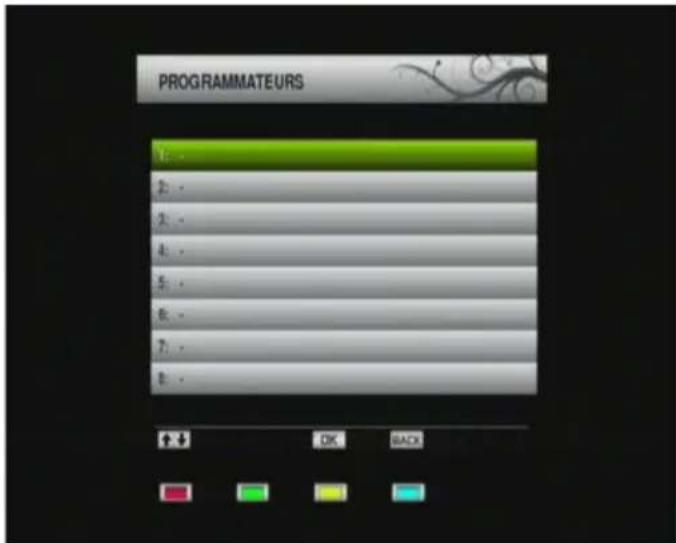

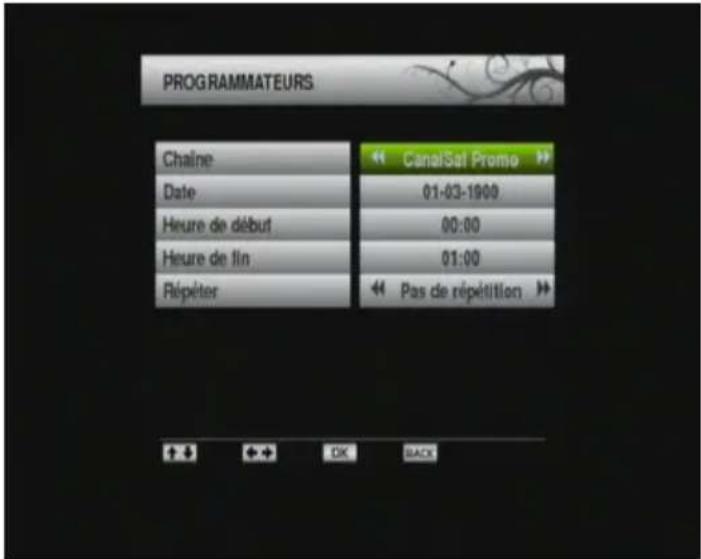

• Sélectionnez les minuteries à partir du menu principal grâce à la touche “ ”/“ ” et appuyez sur le bouton OK pour continuer. Le menu des minuteries s’afchera

• Pour ajouter une minuterie, sélectionnez une ligne à l’aide de la touche “ ”/“ ” et appuyez sur le bouton OK. Ensuite, la fenêtre d’ajout de minuterie apparaît à l’écran : Chaîne : Sélectionnez une chaîne à l’aide de la touche “ ” ou “ ”. Date: Saisissez une date de début en appuyant sur les touches numériques “ ” ou “ ” . Start Time (Heure de début): Saisissez une heure de début en appuyant sur les touches numériques “ ” ou “ ” Répétition: Vous pouvez dénir une minuterie à reprendre en tant que No Repeat (Aucune répétition), Everyday (Quotidien) ou Every Week (Hebdomadaire)

• Vous pouvez sauvegarder les réglages en appuyant sur le bouton OK ou annuler le processus en appuyant sur le bouton BACK (RETOUR). Remarque Pour la fonction de minuterie d’enregistrement, vous devez au préalable connecter un disque dur USB ou une clé USB à votre boîtier. Dans le cas contraire, l’option d’enregistrement ne sera pas disponible. Pour l’enregistrement de programmes et le décalage temporel, il est recommandé d’utiliser des lecteurs de disques durs au lieu des clés USB. Conguration du boîtier décodeur

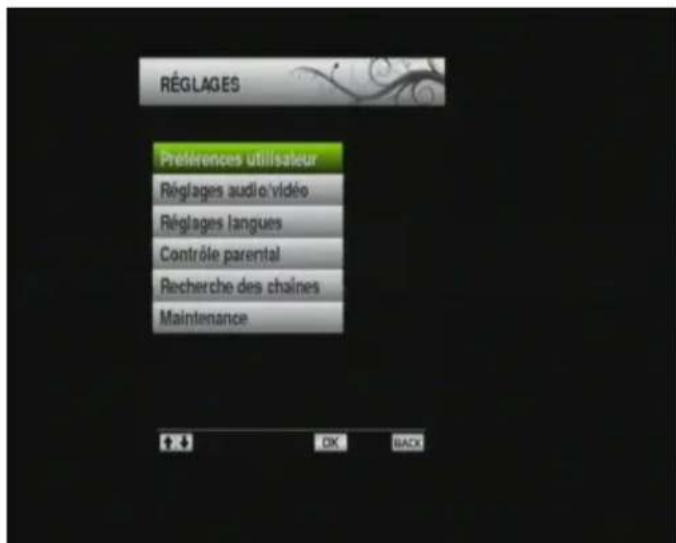

• Sélectionnez la rubrique Installation & Réglages à partir du menu principal grâce à la touche “ ”/“ ”. Appuyez sur OK pour afcher le sous-menu Réglages. Préférences utilisateur

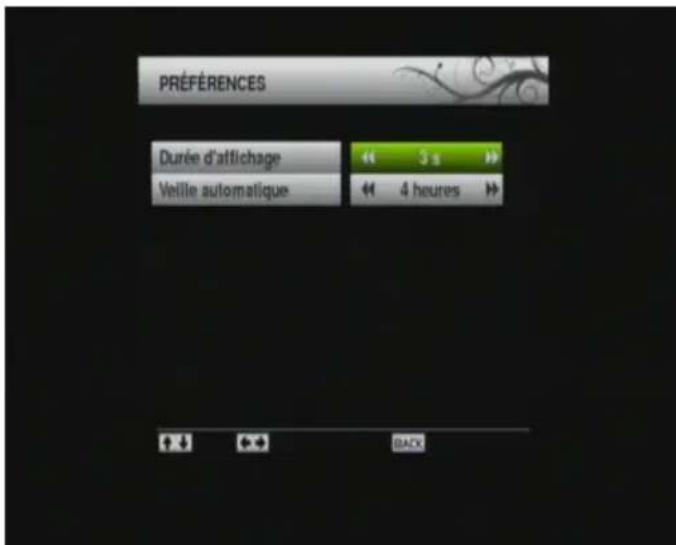

• Sélectionnez la rubrique Préférences utilisateur à partir du menu Réglages en utilisant la touche “ ”/“ ” et appuyez sur la touche OK Temporisation bannière

• Vous pouvez sélectionner la temporisation du menu à l’aide de ce réglage. La temporisation du menu peut se régler entre 1 et 10 secondes.Français - 16 -

• Sélectionnez l’option Temporisation bannière à l’aide des touches “ ”/“ ” et dénissez une valeur souhaitée grâce à la touche “ ” ou “ ”. Mise en veille automatique

• Vous pouvez dénir une valeur pour que le boîtier décodeur s’éteigne lorsqu’il n’est pas utilisé à une période de temps spécique.

• Il est fortement déconseillé d’utiliser cette option en mode OFF (DÉSACTIVÉ).

• Appuyez sur “ ” ou “ ” pour sélectionner l’option Mise en veille automatique. Appuyez sur “ ” ou “ ” pour dénir la valeur de l’option Mise en veille automatique.. Réglages sorties

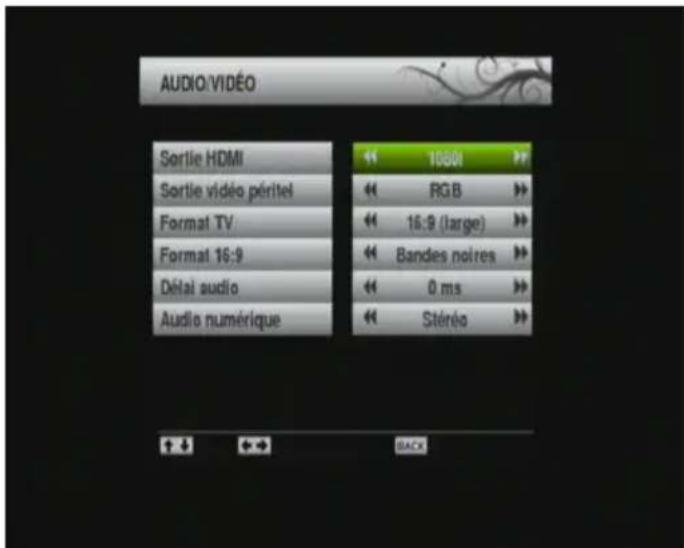

• Sélectionnez la rubrique Paramètres de sortie à partir du menu Réglages en utilisant la touche “ ”/“ ” et appuyez sur la touche OK. Fonctionnement du menu Réglages sortie

• Appuyez sur le bouton “ ” ou “ ” pour sélectionner un élément du menu.

• Utilisez le bouton “ ” ou “ ” pour sélectionner une rubrique. Sortie HDMI

• Ce réglage dénit la résolution de la sortie HDMI.

• La résolution la plus élevée prise en charge par votre téléviseur sera dénie par défaut. Format vidéo PÉRITEL

• Ce réglage dénit le format vidéo péritel.

• Vous pouvez sélectionner le type de signal en tant que RGB ou CVBS. Mode Aspect

• Cette fonction dénit le rapport d’aspect du téléviseur branché pour permettre que les diffusions s’afchent bien.

• Sélectionnez 4:3 si vous disposez d’un téléviseur standard avec le rapport d’aspect 4:3.

• Sélectionnez le format 16:9 si vous avez un grand écran. Format d’image

• Cette fonction dénit le format d’image conformément à votre sélection.

• Vous pouvez sélectionner le Format d’image en tant que Bordures noires, Zoom, Pan & Scan et Letterbox (si disponible). Retard audio

• Vous pouvez utiliser cette option pour synchroniser la vidéo et l’audio de votre récepteur de home cinéma. Audio numérique

• Utilisez ce réglage pour dénir le type de signal de sortie audio numérique Paramètres (linguistiques) régionaux

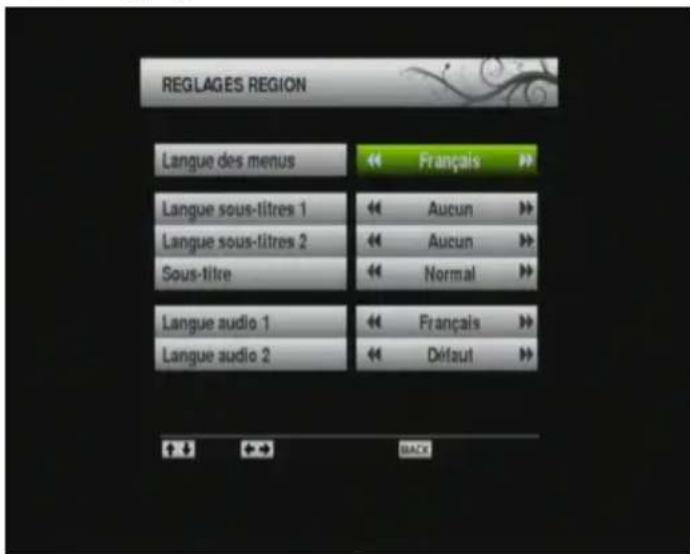

• Sélectionnez la rubrique Paramètres régionaux à partir du menu Réglages en utilisant la touche“ ”/“ ” et appuyez sur la touche OK.

• Vous pouvez faire fonctionner les paramètres linguistiques grâce à ce menu. Fonctionnement du menu Paramètres (linguistiques) régionaux

• Appuyez sur le bouton“ ” ou “ ” pour sélectionner un élément du menu.

• Utilisez le bouton “ ” ou “ ” pour sélectionner une rubrique. Langue d’afchage du menu : indique la langue du système. Sous-titrage langue 1: Règle la langue de sous-titre préférée. La langue choisie sera vue dans les sous- titres.Français - 17 - Sous-titrage langue 2: Règle la langue de sous-titre alternative. Subtitle (sous-titre) : Active ou désactive le mode Malentendant. Langue audio 1: Sélectionne la langue audio préférée. Langue audio 2: Sélectionne la langue audio alternative. Contrôle d’accès

• Sélectionnez la rubrique Contrôle d’accès à partir du menu Réglages en utilisant la touche “ ”/“ ” et appuyez sur la touche OK. Vous serez invité à saisir un mot de passe.

• Saisissez le mot de passe de verrouillage parental préalablement définit au cours de la première installation. Appuyez sur la touche OK pour vérier et continuer.

• Si le mot de passe n’est pas approprié, le message “Code erroné. Réessayez” apparaîtra à l’écran.

• Si le mot de passe est approprié, le menu Contrôle d’accès s’afchera. Verrouiller / Déverrouiller les chaînes

• Sélectionnez ce réglage grâce à la touche “ ”/“ ” et appuyez sur la touche OK. L’écran de verrouillage de la liste des chaînes s’afchera.

• Sélectionnez une chaîne à verrouiller et appuyez sur la touche OK pour verrouiller ou déverrouiller la chaîne sélectionnéel. Niveau parental

• Ce réglage configure le contrôle des réglages parentaux.

• Sélectionnez l’option Niveau Parental à l’aide de la touche “ ”/“ ” appuyez sur la touche OK. L’écran du niveau parental s’afchera.

• Vous pouvez sélectionner le niveau d’orientation parental en utilisant cet écran de menu. Sélectionnez un réglage souhaité et appuyez sur le bouton OK pour activer. Modier PIN

• Sélectionnez l’option Changer PIN à l’aide du bouton “ ”/“ ” appuyez sur la touche OK.

• Saisissez votre code PIN actuel dans la première ligne.Français - 18 -

• Servez-vous des touches numériques pour entrer le nouveau code PIN une fois la ligne Nouveau code PIN mise en surbrillance.

• Vous aurez besoin de saisir votre nouveau code PIN une deuxième fois pour vérication en utilisant la ligne Conrm PIN (Conrmer code PIN). Remarque Si vous changez de code PIN, n’oubliez pas de noter le nouveau code PIN et de le garder en lieu sûr pour références ultérieures.. Menu Verrouiller / Déverrouiller

• L’option Verrouillage Menu active ou désactive l’accès au menu. Vous pouvez désactiver tout accès à l’ensemble du système de menu.

• Sélectionnez le menu Verrouiller/Déverrouiller grâce à la touche “ ”/“ ” et appuyez sur la touche OK. L’écran de verrouillage de menu s’afchera. Dénir l’option Verrouillage de menu grâce à la touche ” ou “

Recherche de chaînes

• Sélectionnez la rubrique Recherche des chaînes à partir du menu principal grâce à la touche “ ”/“ ”. Appuyez sur OK pour afcher le sous-menu Recherche de chaînes. Conguration de l’antenne

• Sélectionnez la rubrique Configuration de l’antenne à partir du menu Recherche de chaînes grâce à la touche “ ”/“ ”. Appuyez sur la touche OK pour continuer.

• Vous pouvez congurer les paramètres d’antenne à l’aide de cet écran de menu

• Appuyez sur la touche “ ”/“ ” pour mettre une option en surbrillance, et appuyez sur la touche “ ” ou “ ” pour dénir une rubrique.

• Le niveau de signal et le type de signal seront afchés à l’écran conformément à votre conguration. Remarque Le boîtier est doté de fonctions satbeeper. Le boitier emetra un bip lorsque l antenne sera corectement positionner. En fonction du niveau du signal, le récepteur émettra un bip. Réception du signal

• Sélectionnez la rubrique Réception du signal en utilisant le bouton “ ”/“ ” Vous pouvez modier les paramètres sur l’écran pour vérier le niveau du signal et la qualité du signal. Appuyez sur la touche OK pour afcher le niveau du signal et la qualité du signal. Remarque Le boîtier est doté de fonctions satbeeper. Le boitier emetra un bip lorsque l antenne sera corectement positionner. En fonction du niveau du signal, le récepteur émettra un bip.Français - 19 - Recherche complète de chaînes

• Sélectionnez la rubrique Complete Channel Search (Recherche complète de chaînes) en utilisant le bouton “ ”/“ ”. Appuyez sur la touche OK pour continuer.

• Sélectionnez un satellite disponible à rechercher et appuyez sur le bouton OK pour lancer la recherche.

• Au terme de la recherche, votre boîtier décodeur mémorisera toutes les chaînes disponibles dans le satellite sélectionné. Recherche manuelle de chaînes

• Sélectionnez la rubrique Complete Channel Search (Recherche complète de chaînes) en utilisant le bouton “ ”/“ ”. Appuyez sur la touche OK pour continuer.

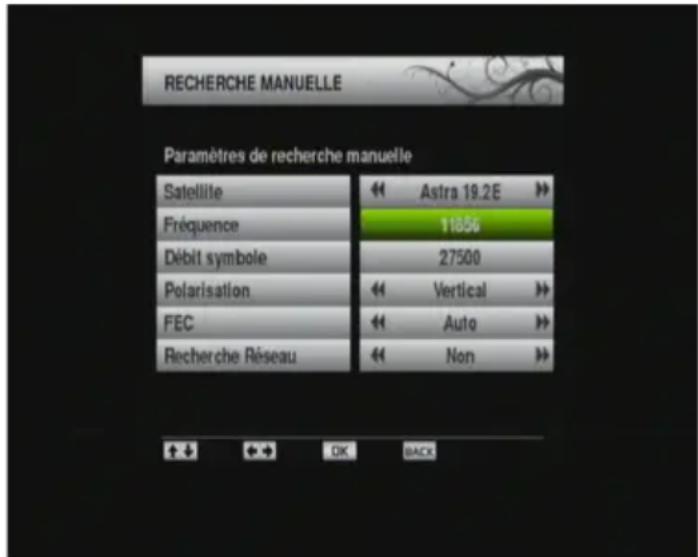

• Les paramètres de la recherche manuelle s’afcheront.

• Appuyez sur la touche “ ”/“ ” pour mettre une option en surbrillance, et appuyez sur la touche “ ” ou “ ” pour dénir une rubrique. Fréquence: Saisissez une valeur de fréquence à l’aide des boutons numériques de la télécommande. Vous pouvez supprimer la fréquence existante à Débit symbole: Saisissez une valeur de fréquence à l’aide des boutons numériques de la télécommande. Polarisation: En utilisant les boutons“ ” ou “ ”. FEC: En utilisant les boutons “ ” ou “ ” sélectionnez la valeur FEC. Recherche en réseau : Dénir l’option Recherche en réseau grâce à la touche “ ” ou “ ” . Remarque Si l’élément de recherche réseau est sélectionné en tant que OUI, une fois passé à ce transpondeur, les paramètres des autres transpondeurs seront obtenus du tableau d’informations réseau et le réglage s’effectuera pour les autres transpondeurs.

• Appuyez sur le bouton OK pour mémoriser les réglages et lancer la recherche. Si un nouveau programme est trouvé, celui-ci sera ajouté à la liste. Recherche rapide de chaînes de la TNT disponibles par satellite avec TNTSAT - individuelle

• Sélectionnez la rubrique Complete Channel Search - Individual (Recherche complète de chaînes - individuelles) en utilisant le bouton “ ”/“ ” Appuyez sur le bouton OK pour effectuer une recherche rapide sur TNTSAT, à la recherche de transpondeurs maîtres. Recherche rapide de chaînes de la TNT disponibles par satellite avec TNTSAT - recherche frequentiel

• Sélectionnez la rubrique Complete Channel Search - Recherche frequentiel (Recherche complète de chaînes - Recherche frequentiel ) en utilisant le bouton “ ”/“ ” yez sur le bouton OK pour effectuer une recherche rapide sur TNTSAT, à la recherche de tous les autres transpondeurs. Sélection de chaînes régionales TNTSAT

• Sélectionnez la rubrique TNTSAT Regional Channel Selection (Sélection de la chaîne régionale TNTSAT) en utilisant le bouton “ ”/“ ”. Appuyez sur le bouton OK pour voir les chaînes locales sur TNTSAT (si disponible).Français - 20 - Transpondeurs maîtres TNTSAT

• Sélectionnez la rubrique TNTSAT Home Transponders (Transpondeurs maîtres TNTSAT) en utilisant le bouton“ ”/“ ”. Appuyez sur la touche OK pour continuer

• L’écran des transpondeurs maîtres TNTSAT s’afchera. Vous pouvez congurer les paramètres TNTSAT à l’aide de cet écran de menu. VEUILLEZ NOTER: En principe, les transpondeurs maîtres TNTSAT sont bien congurés dès leur sortie d’usine et ne doivent subir aucune modication à moins que votre opérateur vous ait demandé de le faire.

• Appuyez sur le bouton RED (ROUGE) pour dénir les réglages ou appuyez sur la touche BACK (RETOUR) pour sortir de cet écran de menu. Entretien

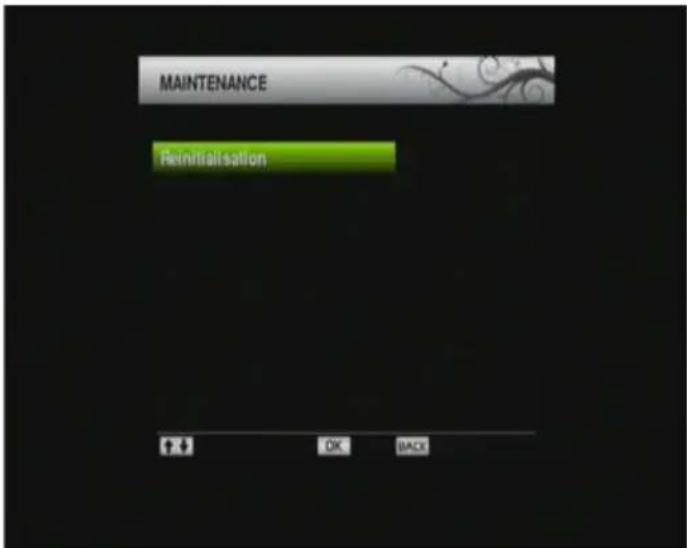

• Sélectionnez la rubrique Entretien à partir du menu Réglages grâce à la touche “ ”/“ ”. Appuyez sur la touche OK pour continuer

• Si vous souhaitez charger les réglages par défaut de votre boîtier décodeur, vous pouvez effectuer la première installation.

• Sélectionnez l’option Factory Default (Paramètres d’usine par défaut) grâce à la touche“ ” ou “ ” et appuyez sur la touche OK.

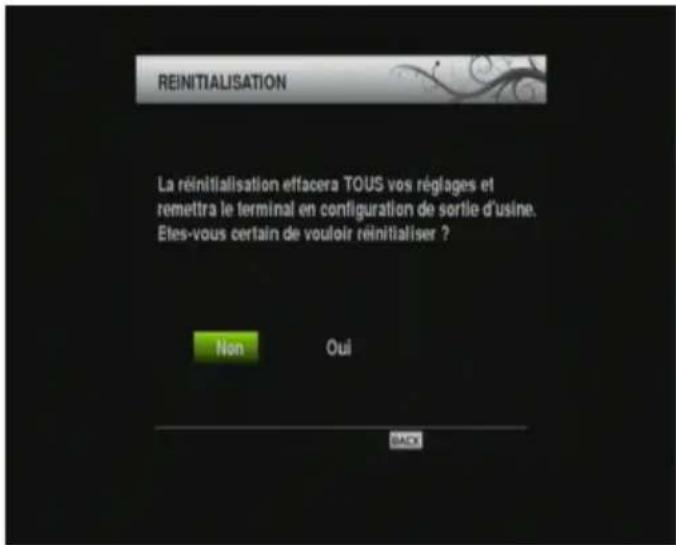

• Le message suivant, vous invitant si vous voulez oui ou non supprimer toutes les chaînes et tous paramètres, s’afchera

• Mettez l’option No (Non) en surbrillance grâce à la touche “ ” ou “ ” et appuyez sur OK pour annuler l’installation.

• Mettez l’option Yes (Oui) en surbrillance grâce à la touche “ ” ou “ ” et appuyez sur le bouton OK pour supprimer tous les réglages et lancer la première installation.

• Après avoir sélectionné Yes (Oui), les réglages par défaut seront chargés et votre boîtier décodeur sera réinitialisé.

• L’assistant d’installation vous guidera tout au long du processus d’installation. Pour de plus amples informations relatives à ce processus, reportez- vous à la section « Première installation » dans les chapitres précédentsFrançais - 21 - Informations système

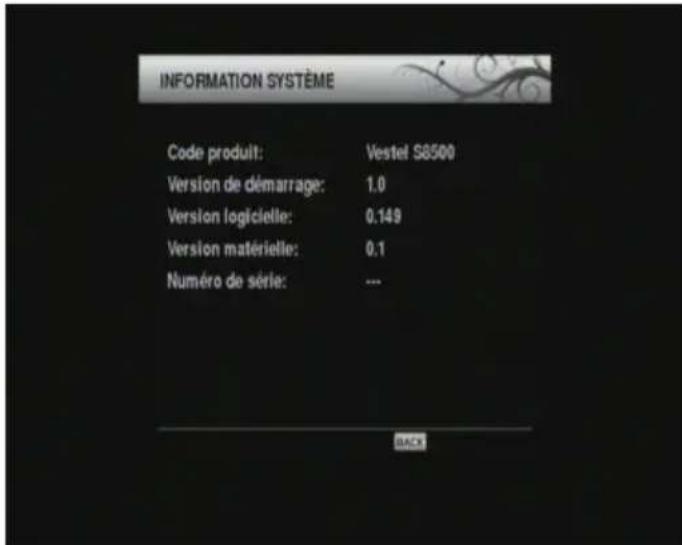

• Sélectionnez la rubrique System Information (Informations système) à partir du menu principal grâce à la touche “ ”/“ ” Appuyez sur la touche OK pour afcher les informations système Utilisation d’une carte d’accès conditionnel : Système d’accès conditionnel intégré Viaccess

• Utilisez la carte d’accès conditionnel TNTSAT fournie avec le boîtier décodeur en suivant la procédure ci-après:

• Éteignez le boîtier décodeur et débranchez la prise de courant.

• Insérez la carte dans le terminal d’accès conditionnel du boîtier décodeur.

• La carte doit être correctement insérée; il est impossible de l’insérer entièrement si elle est inversée. IMPORTANT: La carte ou le terminal du boîtier décodeur peuvent être endommagés si la première est insérée de force.

• Branchez le décodeur à la prise de courant, allumez et attendez quelques instants jusqu’à ce que la carte soit activée.

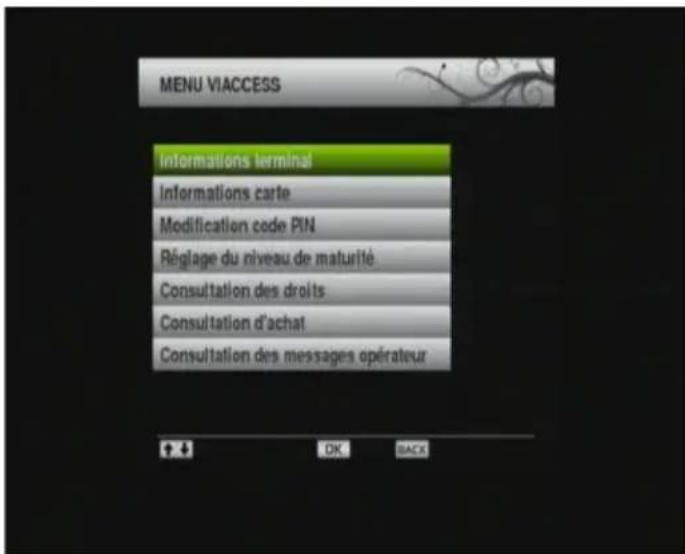

• Appuyez sur la touche MENU pour afcher le menu principal, puis utilisez la touche “ ” ou “ ” pour sélectionner la rubrique “Accès conditionnel intégré Viacess”, et appuyez sur “OK” Fonctionnement du menu d’accès conditionnel Viaccess

• Utilisez le bouton “ ” ou “ ” pour mettre un élément en surbrillance et appuyez sur le bouton OK pour la sélectionner.

• Appuyez sur la touche RETOUR (BACK) pour quitter. Remarque

• Lorsqu’aucune carte n’est insérée, le message suivant s’afche à l’écran Remarque Insérez ou enlevez la carte uniquement lorsque le boîtier décodeur est en mode VEILLE (STANDBY) ou débranchez-le du secteur.Français - 22 - Gestionnaire des enregistrements IMPORTANT: Pour afficher le gestionnaire des enregistrements, vous devez au préalable connecter un disque dur USB ou une clé USB à votre boîtier. Dans le cas contraire, l’option d’enregistrement ne sera pas disponible. Pour l’enregistrement de programmes et le décalage temporel, il est recommandé d’utiliser des lecteurs de disques durs au lieu des clés USB. Pour afcher la liste des enregistrements, appuyez sur le bouton de menu pour afcher le menu principal, puis utilisez la touche “ ” ou “ ” pour sélectionner la ligne “Gestionnaire des enregistrements”, et appuyez sur “OK”. Le gestionnaire des enregistrements va alors s’afcher. Tous les enregistrements sont conservés dans le gestionnaire des enregistrements. Remarque Dans la mesure où le produit aura de multiples ports USB et si plusieurs disques durs y sont fixés, l’utilisateur devra sélectionner celui qui devrait être utilisé comme dispositif d’enregistrement Touche “ ”/“ ” Se déplace entre les lignes. Touche ROUGE (Formater): Formate la clé USB ou le disque dur connecté. Touche VERTE (Ecoute automatique (Autoplay)) : Lit les chiers dans la liste. Touche JAUNE (Supprimer): Supprime le chier ou le dossier sélectionné. Bouton BLEU (Trier): Sélectionne l’ordre de tri des chiers selon la date, le nom ou le canal. [Par date] il s’agit de l’ordre de tri par défaut. Touche TEXTE (Modier) : Change le nom de l’enregistrement. Utilisez les touches numériques de la télécommande pour saisir un nom. Appuyez sur les touches numériques à plusieurs reprises pour basculer entre les lettres. Bouton BACK (RETOUR): Quitte le gestionnaire des enregistrements Remarque L’affichage du menu principal et les rubriques du menu seront indisponibles pendant la lecture. Afchage du navigateur multimédia

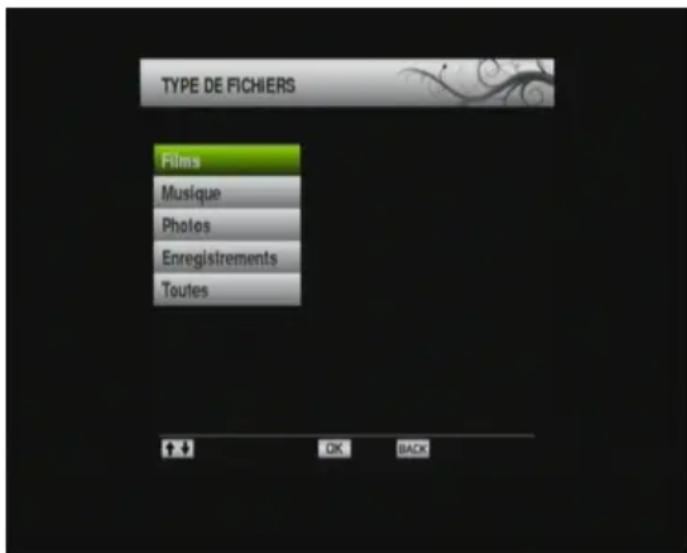

• Pour afficher la fenêtre du navigateur média, appuyez sur la touche “MENU” de la télécommande et sélectionnez Navigateur média en appuyant sur le bouton “ ” ou “ ”. Appuyez sur la touche “OK” pour continuer. Les options du menu de sélection du Type de média vont s’afcher.

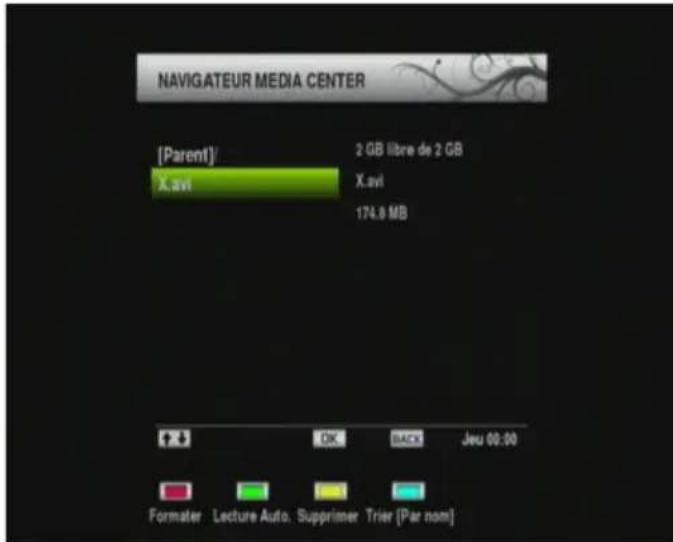

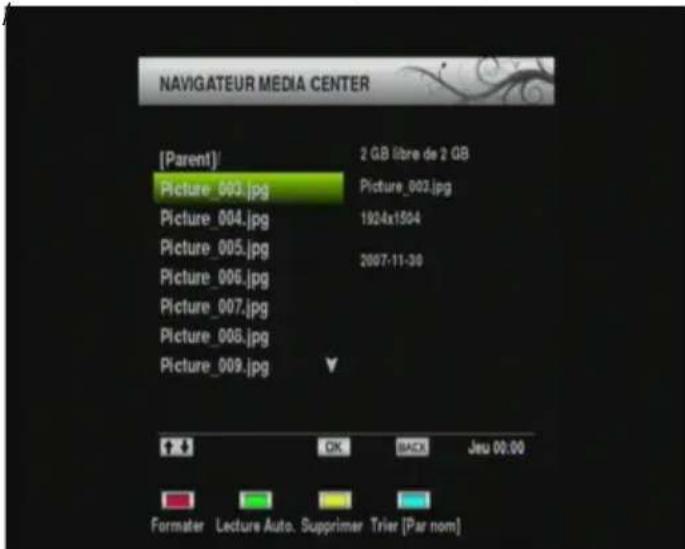

• Vous pouvez lire des chiers d’images et vidéos à partir d’un disque dur USB ou d’une carte mémoire Memory Stick. Remarque Certains appareils USB ne sont peut- être pas pris en charge. Remarque Si la clé USB n’est pas reconnue après mise hors tension/sous tension ou après une Première installation, débranchez la clé USB d’abord puis éteignez/rallumez le boîtier décodeur. Branchez à nouveau l’appareil. Remarque Les options Films/Musique/Photos filtreront les fichiers y relatifs. Si vous sélectionnez l’option TOUT, TOUS les fichiers contenus dans le disque branché s’afficheront en fonction des dossiers.Français - 23 - Lecture USB du navigateur multimédia Lire les lms Sélectionnez l’option FILMS en utilisant les boutons Précédent ou Suivant, appuyez sur le bouton OK et tous les chiers de lms vont s’afcher Touche “ ”/“ ” Se déplace entre les lignes. Touche ROUGE (Formater): Formate le disque Touche VERTE (Ecoute automatique (Autoplay)) : Lit les chiers dans la liste. Touche JAUNE (Supprimer): Supprime le chier ou le dossier sélectionné. Bouton BLEU (Trier): Sélectionne l’ordre de tri des chiers selon la date, le nom ou le canal. [Par nom] il s’agit de l’ordre de tri par défaut. Touche TEXTE (Modier) : Change le nom de l’enregistrement. Utilisez les touches numériques de la télécommande pour saisir un nom. Appuyez sur les touches numériques à plusieurs reprises pour basculer entre les lettres. Bouton OK: Lit le chier sélectionné. Bouton BACK (RETOUR): Quitte le navigateur de média. Types de vidéo pris en charge: .avi / mpg / mkv / mp4 Lire les chiers de musique Sélectionnez l’option MUSIQUE en utilisant les boutons Précédent ou Suivant, appuyez sur le bouton OK pour afcher tous les chiers de musique disponibles Touche “ ”/“ ” Se déplace entre les lignes. Touche ROUGE (Formater): Formate le disque Touche VERTE (Ecoute automatique (Autoplay)) : Lit les chiers dans la liste. Touche JAUNE (Supprimer): Supprime le chier ou le dossier sélectionné. Bouton BLEU (Trier): Trie les chiers par date. Touche TEXTE (Modier) : Apporte des modications au chier sélectionné. Bouton OK: Lit le chier sélectionné. Bouton BACK (RETOUR): Quitte le navigateur de média Afchage des chiers de photos Sélectionnez l’option PHOTOS en utilisant les boutons Précédent ou Suivant, appuyez sur le bouton OK pour afcher tous les chiers de photos disponibles.Français - 24 - Touche “ ”/“ ” Se déplace entre les lignes. Touche ROUGE (Formater): Formate le disque Touche VERTE (Ecoute automatique (Autoplay)) : Lancez un diaporama Touche JAUNE (Supprimer): Supprime le chier ou le dossier sélectionné. Bouton BLEU (Trier): Sélectionne l’ordre de tri des chiers selon la date, le nom ou le canal. [Par nom] il s’agit de l’ordre de tri par défaut. Touche TEXTE (Modier) : Change le nom de l’enregistrement. Utilisez les touches numériques de la télécommande pour saisir un nom. Appuyez sur les touches numériques à plusieurs reprises pour basculer entre les lettres. Bouton OK: Afche la photo sélectionnée. Bouton BACK (RETOUR): Quitte le navigateur de média. Utilisations des touches de la télécommande / - Lance un diaporama (4 secondes par photo) / arrête le diaporama - arrêtez le diaporama et retournez à la liste de chiers - Accélération du diaporama (1 seconde) - Accélération du diaporama vers l’arrière CH - Photo suivante CH - Photo précédente. JAUNE - Rotation de l’image (90 degrés). ROUGE :Zoom avant VERT - Zoom arrière. GAUCHE - Sous-fenêtre de gauche. DROITE .. - Sous-fenêtre de droite. VERS LE HAUT - Sous-fenêtre du haut. VERS LE BAS - Sous-fenêtre du bas. RETOUR - Retour à la liste des chiers. Accès aux enregistrements à l’aide du Navigateur multimédia Sélectionnez les enregistrements à afcher et lisez les enregistrements disponibles à partir du disque USB connecté Autres Caractéristiques Sélection TV/Radio

• Si vous appuyez sur la touche “TV/RADIO” de la télécommande, vous pouvez utiliser le boîtier décodeur comme radio ou comme téléviseur. Lorsque le mode change, le boîtier décodeur passe à la diffusion la plus récente. Liste des chaînes

• Appuyez sur OK pour afcher la liste des chaînes. Sélection de la langue audio

• Appuyez sur le bouton LANG(AD) pour modier la langue audio de la diffusion. Veuillez remarquer que cette fonction sera disponible uniquement si la diffusion sélectionnée comprend de multiples langues audio.

• Appuyez à plusieurs reprises sur le bouton LANG (AD) pour passer d’une langue audio disponible à une autre. Naviguer entre les chaînes préférées

• Vous avez la possibilité de naviguer entre les chaînes favorites en appuyant sur le bouton FAV (si disponible). Un programme peut être déni comme favori grâce aux options de menu de la liste des chaînes. Afchage des sous-titres

• Vous pouvez afcher les sous-titres à l’écran en cas de besoin, si la diffusion inclut les informations de sous-titre.

• Appuyez sur la touche SUBTITLE (SOUS-TITRE) pour afcher les informations relatives au sous-titre. Pour passer d’une option de sous-titre disponible à une autre, appuyez à plusieurs reprises Afcher un texte Avec votre télécommande, vous pouvez utiliser le télétexte. Vous avez la possibilité d’activer le télétexte en appuyant sur la touche TEXT (TEXTE) Vous pouvez utiliser les boutons ROUGE, VERT, JAUNE, et BLEU du menu TEXTE. Appuyez sur MENU pour quitter le télétexte.Français - 25 - Spécications Généralités

• Tension d’alimentation : 12V-220 AC/DC

• Fréquence d’entrée : 950 - 2150 MHz

• Consommation d’énergie maximale :22W

• Consommation d’énergie en mode veille : <1 W

• Température de fonctionnement: 5ºC - +40ºC

• Température de conservation: -20ºC ile +70ºC

• Humidité: 25 à 75 % d’humidité relative

• Dimensions physiques : 173 x 287 x 78 mm

• Poids : 450 gr Conguration matérielle

• Processeur principal: Emma3SL/P

• Mémoire Flash : 8 Mo

• DDRAM : 128 Mo Télécommande Distance de fonctionnement 7m Max. Piles 2x1,5V (R-03/AAA)) Capacités numériques Normes de transmission

• Prend en charge un prol de services de diffusion de DVB-S2

• QPSK avec TAUX DE SYMBOLE de 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 Msps

• 8PSK avec taux symbole de 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

• Démodulateur/décodeur Legacy QPSK

• 5–30 MBaud DVB-S2 Vidéo

• Vidéo: MP @ ML, PAL, 4:3/16:9

• Fréquences d’échantillonnage prises en charge : 32 kHz, 44,1 kHz, et 48 kHz

• Grande gamme dynamique (résolution 16 bits) Alimentation LNB

• Valeur de sortie maximale : 400mA (protection contre les courts-circuits)

• Tone 22 kHz: Fréquence 22KHz ± 2 KHz : Amplitude 0.6 Vpp ± 0.2 Vpp Alimentation USB 5V @ 500mA max PERITEL TV Sortie Vidéo Sortie vidéo RGB Signal vidéo composite : 1 Vp-p±3dB/75 ohm Sortie audio 2 Vrms / Z = 10k ohm Changement de fonction 12V / 6V pour 4:3 / 16:9 / Z = 10k ohm

Contenu de l’emballage -1 terminal TNTSAT -1 alimentation externe du terminal -1 télécommande -1 mode d’emploi -1 carte TNTSAT Conditions de garantie Le terminal TNTSAT et tous ses accessoires (carte TNTSAT comprise) sont garanties 2 ans par le constructeur.Français - 26 - Dépannage Panne Raisons possibles Solution Le voyant à DEL ne s’illumine pas. Le cordon d’alimentation principal n’est pas branché. Vériez que le cordon d’alimentation principal est branché à la source d’alimentation. Absence d’image ou de son. Absence de signal ou signal faible. Vériez les connexions de l’antenne et de la vidéo (péritel/ HDMI). Les changements apportés dans les réglages n’ont pas pris effet. Le boîtier décodeur a été débranché sans mise en veille préalable. Veillez à ce que le boîtier décodeur soit en mode de veille avant de le débrancher du secteur. La télécommande ne fonctionne pas.

• Le boîtier décodeur est en mode de veille.

• La télécommande est hors de portée.

• Les piles sont usagées.

• Appuyez sur la touche VEILLE (STANDBY).

• Veiller à ce que le champ d'action de la télécommande soit libre.

• Remplacer les deux piles par de nouvelles. Mot de passe oublié. Contactez le centre de service agréé le plus proche. Enregistrement non disponible Le disque USB n’est pas reconnu. Pour enregistrer un programme, vous devez au préalable connecter un disque USB à votre boîtier. Dans le cas contraire, l’option d’enregistrement ne sera pas disponible. Si vous êtes incapable de faire des enregistrements, effectuez un cycle d'alimentation sur un décodeur et essayer de réinsérer le disque USB.SEDEA Parc du Mélantois Rue des saules 59810 LESQUIN
