N°6 - Support mural ELECTRO DEPOT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour téléviseur
Marque	ELECTRO DEPOT
Modèle	N°6
Compatibilité diagonale	94 à 152 cm (37 à 60 pouces)
Capacité de charge maximale	81 kg
Inclinaison réglable	Oui (de -15° à +5°)
Normes VESA supportées	Jusqu'à 600 x 400 mm
Matériau	Acier
Dimensions approx. (L x H x P)	50 x 30 x 5 cm
Poids net	2,5 kg
Type de fixation	Béton, brique, ossature bois (entraxe montants ≥ 30,5 cm)
Nombre de personnes requises pour l'installation	2
Outils nécessaires	Perceuse, mèche de 8 mm, clé à douille 7/8 mm, tournevis cruciforme, détecteur de montants, niveau à bulle
Accessoires inclus	Plaque murale, supports d'écran, vis M4/M5/M6/M8, rondelles de frein, entretoises, niveau à bulle
Sécurité	Système de verrouillage anti-vol
Température d'utilisation	Ambiance intérieure, éviter sources de chaleur
Garantie	1 an (sur présentation du ticket de caisse)
Réparabilité	Pièces détachées non fournies par le fabricant ; contact SAV

FOIRE AUX QUESTIONS - N°6 ELECTRO DEPOT

Quelle est la capacité de charge maximale de ce support mural ?

La capacité de charge maximale est de 81 kg, adapté aux téléviseurs de 94 à 152 cm.

Puis-je installer ce support sur une cloison en placoplâtre ?

Non, il est conçu pour une installation sur béton, brique ou ossature bois. Pour une cloison sèche, assurez-vous de fixer sur des montants en bois.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse électrique avec mèche de 8 mm, d'une clé à douille de 7/8 mm, d'un tournevis cruciforme, d'un détecteur de montants, et du niveau à bulle fourni.

Comment régler l'inclinaison du téléviseur ?

Tournez les molettes de réglage de tension dans le sens inverse des aiguilles d'une montre pour desserrer, ajustez l'inclinaison (vers le haut ou le bas), puis resserrez en tournant dans le sens des aiguilles d'une montre.

Le support dispose-t-il d'un système de verrouillage ?

Oui, il est équipé d'un système de sécurité qui empêche le retrait du téléviseur des barres transversales une fois les vis de verrouillage serrées.

Quelle est la norme VESA supportée ?

Le support est compatible avec les normes VESA jusqu'à 600 x 400 mm. Il inclut différentes vis et entretoises pour s'adapter à la plupart des téléviseurs.

Combien de personnes sont nécessaires pour l'installation ?

Il est impératif que l'installation soit réalisée par deux personnes au minimum pour des raisons de sécurité et de manipulation.

Puis-je fixer le support sur un mur en béton sans chevilles ?

Non, pour une fixation sur béton ou brique, vous devez utiliser des chevilles spéciales pour béton (non incluses, disponibles en magasin de bricolage).

Que faire si l'arrière de mon téléviseur est incurvé ?

Utilisez les entretoises fournies pour compenser la courbure et garantir un montage stable. Choisissez une entretoise de taille adaptée à la profondeur du point de montage.

Quelle est la durée de la garantie ?

Ce produit bénéficie d'une garantie d'un an à compter de la date d'achat, contre tout défaut de fabrication ou de matériel, sur présentation du ticket de caisse.

MODE D'EMPLOI N°6 ELECTRO DEPOT

Merci d'avoir besoin ce produit ELECTRO DEPOT. Choisis, testés et recommandés par ELECTRO DEPOT, les produits de la marque ELECTRO DEPOT sont synonyms d'utilisation simple, de performances fiables et de qualité irréprochable.

Grêce à ce produit, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Visitez notre site Internet : www.electrodepot.fr

ELECTRO DEPOT

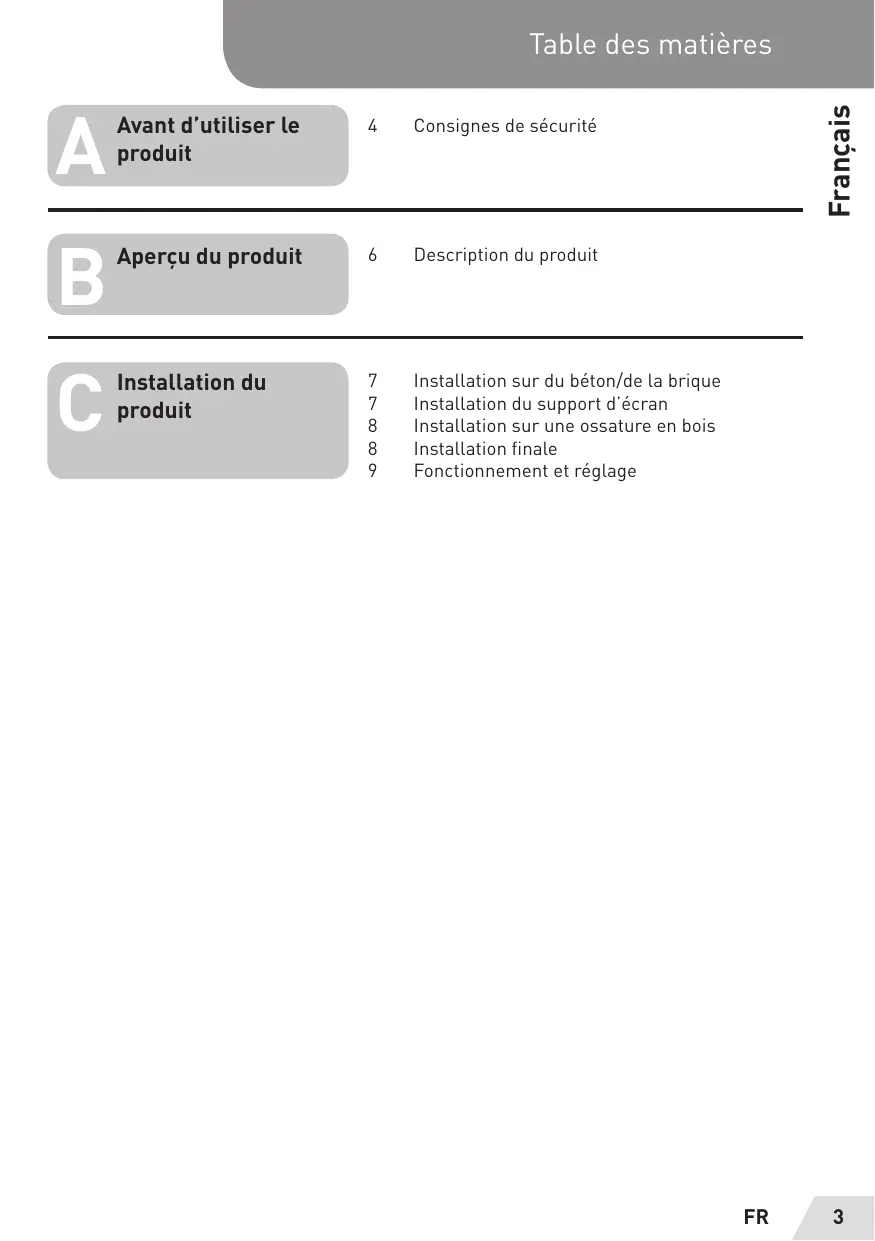

Avant d'utiliser le produit

4 Consignes de sécurité

Aperçu du produit

6 Description du produit

Installation du produit

7 Installation sur du béton/de la brique
7 Installation du support d'écran
8 Installation sur une ossature en bois
8 Installation finale
9 Fonctionnement et réglage

Consignes de sécurité

La structure du mur doit être capable de supporter une charge d'au moins 81 kg pour les téléviseurs de 94 à 152 cm. Dans le cas contraire, le mur doit être renforcé. Il est impératif que le produit soit installé par un technicien qualifié respectant la procédure correcte, conformément aux instructions d'installation. Le non-respect de ces instructions peut entraîner des blessures corporelles graves, voire mortelles.

Les consignes de sécurité doivent être suivies tout au long de l'installation de ce produit. Utilisez un équipement de sécurité et des outils adaptés pour l'installation, afin d'éviter tout risque de blessure.

Avant l'installation de ce produit, vous devez dire et comprendre parfaitement les instructions d'installation. Les instructions d'installation doivent être lues attentivement, afin d'éviter les blessures corporelles et les dommages matériels. Conservez ces instructions dans un endroit facilement accessible pour pouvoir les consulter ultérieurement.

Une structure solide doit supporter le poids de l'écran. Si le montage s'effectue sur un mur qui comporte des montants en bois, le centre exact du montant doit être repéré avant l'installation.

Ne pas installer sur une structure exposée aux vibrations, mouvements ou impacts. Le non-respect de ces règles peut entraîner l'endommagement de l'écran et/ou de la surface du support.
Ne pas installer pres d'un radiateur, d'une cheminée, dans la lumière directe du soleil, pres d'une source de climatisation ou de chaleur directe. Le non-respect de cette règle peut entraîner l'endommagement de l'écran et augmenter le risque d'incendie.
La procédure d'installation doit être mise en œuvre par au moins deux personnes qualifiées. Toute chute ou mauvaise manipulation du lecteur peut entraîner une blessure et/ou un endommagement.
Surfaces recommendées pour le montage : montants en bois et béton lisse et solide. Si le support doit être installé sur une surface autre que du bois, utilisez du matériel approprié (disponible en magasin).

ATTENTION

Ne serrez pas trop les boulons, car cela risquerait d'endommager inutillement le mur. Évitez tout serrage excessif.

Ne lâchéz pas la plaque murale tant qu'elle n'est pas correctement montée et fixée au mur.

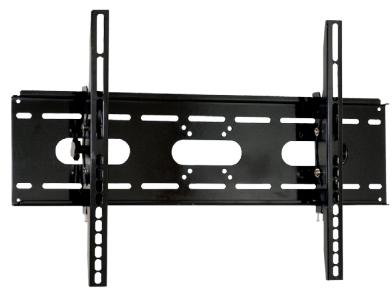

Description du produit

1

4

2

5

6

Boulon M4 x 12 [x 4]
Boulon M4 x 30 [x 4]
Rondelle de frein M4 [x 4]
Boulon M5 x 12 [x 4]
Boulon M5 x 30 [x 4]
Rondelle de frein M5 [x 4]
Boulon M6 x 12 [x 4]
Boulon M6 x 35 [x 4]
Rondelle de frein M6 [x 4]

Boulon M8 x 16 [x 4]
Boulon M8 x 40 [x 4]
Rondelle de frein M8 [x 4]
5 Entretoise M4/M5 [x 4] Entretoise M6/M8 [x 4] Rondelle M4/M5[x 4]
6 Niveau à bulle (x 1)

Outilns necessaires:

• Tournevis pour vis cruciforme
• Détector de montant pour une installation sur une cloison sèche
• Clé à douille de 7,8 mm
• Perceuse électrique et mèche de 8 mm pour une installation sur du béton/de la brique

REMARQUE

Vous devez poser le niveau à bulle sur la goulotte lorsque vous installez la plaque murale et le retirer une fois l'installation terminée.

Installation sur du béton/de la brique

REMARQUE

L'installation sur du béton nécessite l'utilisation de chevilles spéciales pour béton. Vous pouvez vous en procurar dans votre magasin de bricolage habitual.

1. Commencez par placer la plaque murale contre le mur en utilisant le niveau à bulle pour la mesure à niveau.
2. Marquez au crayon l'emplacement des quatre trous sur le mur et mettez la plaque murale de cotoé.
3. Percez les trou s à l'aide de la perceuse electrique et d'une mèche de 8 mm.
4. Introduisez une chevelle dans chaque trou.
5. Si nécessaire, utilisez un marteau pour bien enforcer les chevilles dans le mur. Elles doivent arriver au ras du mur.
6. Une fois les chevilles en place, replacez la plaque murale.
7. Fixez l'écrou sur l'arbre fileté qui sort du mur.
8. Ne serrez pas tant que tous les écrous ne sont pas en place.

Installation du support d'écran

1. Afin de garantir une installation optimale, ce kit comprend plusieurs vis de longueurs et diamètres différents.
2. Posez votre écran de télévision sur une surface plane et lisse, et repérez les points de montage filetés situés à l'arrière de votre écran.
3. Détérminez laonne longueur de la vis en insérant avec précaution une paille ou un cure-dent, et notez la profondeur du point de montage.
4. Si le dos de votre écran est courbé ou si le point de montage fileté est convexe, utilisez une entretoise.

REMARQUE

Choisissez une entretoise dont les dimensions se rapprochent autant que possible de celles du retrait, afin que votre support reste le plus pres possible de l'écran.

1. Placez l'entretoise entre le support de montage et l'écran.
2. Si vous utilisez une plus petite vis (M4, M5, M6 ou M8), utilisez une rondelle avec chaque vis, afin d'améliorer la stabilité.

Installation sur une ossature en bois

Pour sécuriser le montage sur une ossature en bois, la plaque murale doit être montée sur deux montants séparés d'au moins 30,5 cm.

1. Utilisez un détector de montant électronique de bonne qualité (disponible dans le commerce) pour détector deux montants adjacents, et marquez leur emplacement au crayon.
2. Avec l'aide d'une autre personne, tout en vérifier avec le niveau à bulle que la plaque murale est bien à niveau, positionné la plaque murale contre le mur à l'emplacement souhaité.

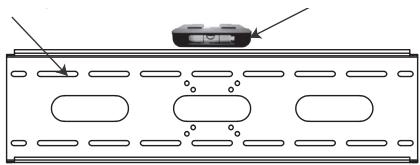

Trous pour fixation murale
Niveau à bulle

1. Marquez les positions à droite (inférieure et supérieure) et à gauche (inférieure et supérieure) des petites encoches horizontales qui sont dans l'alignement des montants.
2. Vous doivent regardier quatre positions au total.
3. Percez au préalable un trou de 7,8 mm dans les montants en bois à chaque emplacement marqué.
4. Avec l'aide d'une autre personne, positionnéz la plaque murale contre le mur

et alignez les encoches de montage avec les trous percés.

1. À chaque emplacement, introduizez dans le mur un tire-fond et une rondelle.
2. Serrez le boulon à l'aide de la clé à douille, en tournant dans le sens des aiguilles d'une montre.

Installation finale

Fixez chaque support à l'écran en alignant les trous des supports avec les douilles taraudées situées sur le panneau arrêté de l'écran, introduizez les vis et tournez-les dans le sens des aiguilles d'une montre, jusqu'à ce qu'elle soient bien placées.

1. Vissez à l'aide d'un tournevis pour vis cruciforme.

ATTENTION

Deux personnes sont nécessaires pour réaliser cette étape.

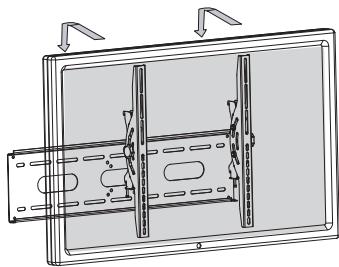

1. Pour terminer l'installation au mur de votre écran plasma, placez avec précaution les supports du téléviseur sur les barres de montage transversales inférieures et supérieures.
2. Assurez-vous que la barre de sécurité n'est pas en place lorsque vous placez le télévisuer sur le support.

Fonctionnement et réglage

1. Notre nouveau support de montage peut être régé selon vos besoins.
2. Vous pouvez régler l'inclinaison de votre télévisuer à l'aide des molettes de réglage de tension situées à droite et à gauche des supports de l'écran.
3. Tournez les molettes dans le sens inverse des aiguilles d'une montre pour desserrer les barres de montage transversales.
4. Pour incliner le support vers le haut, appuyez sur la molette droite en tirant sur la partie inférieure, tout en poussant sur la barre transversale supérieure pour incliner le support dans la position désirée, puis relâchéz la molette et poussez légèrement en position verrouillée.
5. Pour incliner le support vers le bas, appuyez sur la molette droite en tirant sur la partie supérieure, tout en poussant sur la barre transversale inférieure pour incliner le support dans la position désirée, puis relâchéz la molette et poussez légèrement en position verrouillée.
6. Une fois l'inclinaison trouvée, reisserrez le support en tournant les molettes de réglage de tension dans le sens des aiguilles d'une montre.
7. Le verrouillage est une autre fonction de votre support d'écran, permettant d'eviter que votre téléviseur ne puisse être retire des barres transversales.
8. Pour utiliser la fonction de sécurité, il suffit de tournier les vis sous les supports jusqu'à ce qu'elles lesbloquent fermement.

Bedankt!

Ce produit est garantie pour une période de 1 an à partir de la date d'achat*, contre toute defaillance resultant d'un vice de fabrication ou de matériel. Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur presentation du ticket de caisse.

GARANTIEVOORWAARDEN

NL

La mise sur le marché de ce produit est effectuee par ELECTRO DEPOT qui veille a la conformite du produit aux exigences applicables.
