922439 - Support mural ELECTRO DEPOT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural
Marque	Electro Depot
Modèle	922439
Taille d'écran compatible	93 à 153 cm (37 à 60 pouces)
Charge maximale	60 kg
Matériau	Acier
Type de montage	Sur mur (bois ou béton/brique)
Compatibilité VESA	M4, M5, M6, M8
Inclinaison	Réglable (avant/arrière)
Pivotement	Gauche et droite
Verrou de sécurité	Oui (pour cadenas)
Gestion des câbles	Crochets inclus
Niveau à bulle inclus	Oui
Outils nécessaires	Tournevis cruciforme, perceuse, clé à douille 8mm, niveau à bulle, détecteur de montants
Nombre de personnes recommandé	2
Entretien et nettoyage	Essuyer avec un chiffon doux et sec
Sécurité	Suivre les consignes de sécurité, utiliser un équipement de protection
Réparabilité	Non réparable par l'utilisateur, contacter un professionnel

FOIRE AUX QUESTIONS - 922439 ELECTRO DEPOT

Quels diamètres de vis sont fournis avec le support mural 922439 ?

Le kit comprend des vis de diamètres M4, M5, M6 et M8 avec différentes longueurs, ainsi que les rondelles frein et entretoises correspondantes.

Comment installer le support sur un mur en brique ?

Utilisez la plaque murale comme gabarit pour marquer quatre trous. Percez avec une mèche à béton de 10 mm, insérez les chevilles à béton, puis fixez la plaque avec les vis fournies.

Puis-je installer ma TV de 55 pouces avec ce support ?

Oui, le support est compatible avec les écrans de 93 à 153 cm (37 à 60 pouces) et supporte une charge maximale de 60 kg.

Comment ajuster l'inclinaison de la télévision ?

Desserrez les boutons de tension situés sur les côtés du support en tournant dans le sens inverse des aiguilles d'une montre. Inclinez la TV à la position souhaitée, puis resserrez les boutons dans le sens des aiguilles d'une montre.

Ce support permet-il un pivotement latéral ?

Oui, le support peut pivoter à gauche et à droite. Deux personnes sont nécessaires : une pousse un côté pendant que l'autre tire le côté opposé.

Quel est le poids maximal supporté par ce support mural ?

Le poids maximal supporté est de 60 kg. Assurez-vous que le mur peut supporter cette charge.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme, d'une perceuse électrique, d'une clé à douille 8 mm, d'un niveau à bulle et d'un détecteur de montants pour une installation sur cloison sèche.

Le support est-il livré avec un verrou de sécurité ?

Oui, le support dispose d'un système de verrouillage. Alignez les attaches métalliques sur les supports d'écran et insérez un cadenas (non fourni) pour sécuriser la TV.

Comment gérer les câbles avec ce support ?

Le support inclut des crochets de gestion des câbles qui permettent de passer les câbles de manière ordonnée et nette.

Le niveau à bulle est-il inclus ?

Oui, un niveau à bulle d'air est fourni dans le kit pour vous aider à installer la plaque murale bien droite.

MODE D'EMPLOI 922439 ELECTRO DEPOT

Avertissement	La structure du mur doit être capable de supporter une charge maximale d'au moins 60kgs pour les téléviseurs de 93 à 153 cm. Dans le case contraire, il faut renforcer le mur. Il est imparfait de se tenir à une procedure d'installation correcte par un technicien qualifiée, comme expliqué dans les instructions d'installation. Le non-respect de ces instructions peut entrainer de graves blessures corporelles, ou même la mort.
Avertissement	Les consignes de sécurité doivent être suivies tout au long de l'installation de ce produit. Utilisez un équipement de sécurité et des outils adaptés pour la procédure d'installation afin d'évitier les blessures corporelles.
Avertissement	Avant l'installation de ce produit, vous doivent liées les instructions d'installation et les comprendre parfaitement. Les instructions d'installation doivent être liées afin d'évité les blessures corporelles et les domages matériels. Gardez ces instructions d'installation dans un endroit facilement accessible pour la consulter ultérieurement.
	Une structure solide doit supporter le poids ou la charge de l'écran. Si le montage se fait sur un mur qui contient des montants en bois, le centre exact du montant doit être repéré avant l'installation.
	Ne pas installer sur une structure qui est sujette à vibration, mouvement ou pouvant subir un impact. Le non-respect peut entrainer l'endomagement de l'écran et/ou l'endomagement de la surface du support.
	Ne pas installer prês d'un chiffage, d'une cheminée, de la lumière directe du s oleil, de l'air conditionné ou de toutes autres sources de chaleur directe. Le non-respect peut entrainer l'endomagement de l'écran et peut augmenter le risque d'incidence.
	La procédure d'installation doit être réalisée par au moins deux personnes qualifiées. Une blessure et/ou un dommage peut être la conséquence de la chute ou de la mauvaise manipulation de l'écran.
	Les surfaces recommendées pour le montage: montants en bois et béton lisse et solide. Si le support doit être installé sur une autre surface que le bois, utilisez du matériel approprié (qui est disponible en magasin).

Kit de matériel

Sac 1	(x4) M4x12 Vis (x4) M 4x30 Vis (x4) M4 Rondelles frein	Sac 4	(x4) M8x16 Vis (x4) M8x40 Vis (x4) M8 Rondelles frein
Sac 2	(x4) M5x12 Vis (x4) M5x30 Vis (x4) M5 Rondelles frein	Sac 5	(x4) M4/M5 Entretoise (x4) M6/M8 Entretoise (x4) M4/M5 Rondelle
Sac 3	(x4) M6x12 Vis (x4) M6x35 Vis (x4) M6 Rondelles frein	Sac 6	(x1) S=3 Clé BTR
		Sac 7	(x1) Niveau à bulle d'air

Parties du produit

Outils nécessaires :

• Tournevis cruciforme
• Détector de montant pour l'installation sur une cloison sèche
• Clé à douille 8
• Perceuse electrique et mèche à béton 10mm pour l'installation sur béton/brique.
• Clé mixte

Note : Vous avons besoin de placer le système de niveau à bulle sur le tube quand vous installez le support mural et enlevez une fois fais l'installation finie.

Installation sur support bois

Pour un montage sécuritaire sur un support bois, la plaque murale doit être fixée à l'aide de deux clous séparés d'au moins 30 cm.
1. Utilisez un détector de montant électronique de bonne qualité
(disponible en magasin) afin de localiser deux montants adjacent et marquer leur emplacement avec un crayon de bois.
2. A l'aide d'un assistant et en utilisant un niveau à bulle pour s'assurer que la plaque murale est droite, positionnéz la plaque murale contre le mur à l'emplacement de montage désiré.
3. Marquez les emplacements supérieur et inférieur, droit et gauche (supérieur et inférieur) des petites fentes horizontally qui sont dans l'alignment des clous.
4. Vous doivent marquer quatre positions au total.
5. Ensuite, pre-percez un troue de 5 mm dans le montant du mur à chaque endroit marquee. 6. Avec l'aide d'un assistant, positionné la plaque murale contre le mur et alignénez les
fentes de montage avec les trous p
7. Pour chaque emplacement, inserez dans le mur une vis à bois et une rondelle.
8. Serrrez la vis à fond avec une clé plate en tournant dans le sens des aiguilles d'une montre.

ATTENTION: Ne serrez pas exagregement les vis - cela pouvant endommager le mur sans aucune nécessite. Evitez la force excessive.

ATTENTION: Ne relâcher pas la plaque murale jusqu'à ce qu'elle soit correctement installée et solidement fixée au mur.

Installation sur Béton/Brique

1. Commencce par positonner la plaque murale contre le mur en utilisant le niveau à bulle pour la tenir droite.
2. Marquez quatre troughs qui seront utilisés pour fixer le support et mettez la plaque murale de coté.
3. Ensuite, perché les trouss en utilisant une perceuse électrique et une mèche à béton de 10 mm.
4. Insérez une cheville à béton dans chaque trou.
5. Si nécessaire, vous pouvez utiliser un marteau pour taper légarement sur chaque chevelle, afin qu'elles soient au même niveau que le mur.
6. Une fois les chevilles en place, replacez la plaque murale.
7. Fixer la vis sur l'axe filtré qui dépasse du mur.
8. Ne pas serrez avant que toutes les vis soient en place.

Installation du support de l'écran

1. Afin d'assurer une installation optimale, ce kit comprend diverses vis de différents diamètres et longueurs 2. Placez votre TV à plat, l'écran place sur une surface douce et plane, et localisez les points de montage filtré qui sont situés au dos de l'écran.
2. Déterminéequelle vis est de laonne longueur en insérant délicatement une paille ou un cure-dent et marquez la profondeur du point de montage.
3. Si vous écran a un dos incurve ou un point de montage encastré, une entreprise doit être utilisée.
   NOTE: Choisissez l'entretoise qui est la plus proche de la profondeur de l'encastrement afin de garder le support aussi prés de l'écran que possible. 5. Placez l'entretoise entre le support de montage et l'écran.
4. Si vous utilisez une vis plus petite (M4, M5, M6 ou M8), veuillez utilisez une

Installation finale

Attachez chaque support à l'écran en alignant les trous de chaque support avec les inserts filétés du panneau arrirée de votre écran, en insérant les vis à travers les deux et en tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'elles soient complètement enforcées. 1. Serrez à l'aide d'un tournevis cruciforme.

ATTENTION: deux personnes sont nécessaires pour cette étape.

1. Pour finir l'installation de votre nouveau support plasma, placez soigneusement le support de l'écran par dessus les barres de montage transversales supérieures et inférieures.

2. Prenez soit que la barre de sécurité ne soit pas en place lors du placement de la télévision sur le support.

Fonctionnement et ajustement

1. Tout neuveau support peut être ajusté pour convenir à vousopsisens personnes.

2. Vous pouvez ajuster l'inclinaison de votre télévision en utilisant le bouton de tension situé sur le coté droit et le coté gauche du support mural.

3. Tournez les boutons de tension dans le sens inverse des aiguilles d'une montre pour desserrer les barres transversales du support.

4. Inclinez ensuite le support vers la haut ou vers le bas jusqu'à la position désirée
   en poussant la barre transversale supérieure ou inférieure.
5. Une fois le degré d'inclinaison désiret obtenu, reserrez le support en tournant les boutons de pression dans le sens des aiguilles d'une montre.

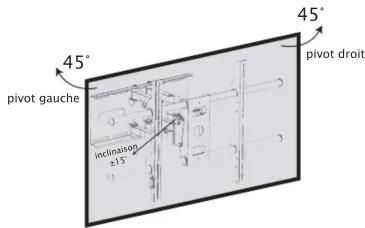

6. La seconde spécifique de votre support est de pivoter à gauche ou à droite.
7. Deux personnes sont nécessaires pour pivoter.
8. Si vous souhaitez pivotier à gauche, une personne doit pousser l'extrémité gauche de la barre transversale pendant que l'autre doit tirer sur l'extrémité croite de la barre jusqu'à la position désirée.
9. Si vous souhaitez pivoter à droite, une personne doit pouvoir l'extémité droite de la barre transversale pendant que l'autre doit tirer sur l'extémité gauche de la barre jusqu'à la position désirée.
10. La troisième caractéristique de votre support d'écran est le verrou concu pour empêcher votre télévision d'être enlevée de la barre transversale.
11. Pour utiliser le verrou de sécurité, localisez les petites attaches metalliques situées sur les équères du bras qui s'attachent à la télévision et alignnez les troux.
12. Placez un cadenas (disponible en boutique) à travers les trous et verrouillez les attaches en place.
13. Les crochets pour la gestion des câbles vous aient à passer les câbles de manière ordonnée et nette.
14. Si vous ne réussisse pas à installerer vos TV horizontally, la cinquième caractéristique de votre support peut vous aider à légarement ajuster afin de corriger cela.

Importé par: ELECTRO DEPOT 1 route de vendeille 59155 FACHES-THUMESNIL

www.electrodepot.fr

Fabrique en Chine
