GEBRUIKSAANWIJZING N°6 ELECTRO DEPOT

Bedankt om voor dit product van ELECTRO DEPOT gekozen te hebben.

ELECTRO DEPOT kiest, test en beveelt de producten van het merk ELECTRO DEPOT aan, die garant staan voor eenvoud in gebruik, betrouwbare prestaties en een onberispelijkke kwaliteit.

Dankzij dit toestel weet u dat elk gebruik tevredenstellend zal zich.

Welkom bij ELECTRO DEPOT.

Bezoek once website www.electrodepot.be

ELECTRO DEPOT

Alvorens het product te gebruiken

12 Veiligheidsinstructies

Productoverzicht

14 Productbeschrijving

Installatie

15 Installatie op beton/baksteen
15 Installatie van de schermsteun
16 Installatie op houten stijlen
16 Uiteindelijke installment
17 Werking en afregeling

Veiligheidsinstructies

De structuur van de muur dient in staat teijken een last van ten minste 81kg te dragen voor televisionietoestellen van 94 tot 152~cm . In het tegengestelde geval dient de muur versterkt te worden. Het is verplicht het producte lately installereren door een ervaren technicus die de correcte procedure naleeft, in overeenstemming met de installmentie-instructies. Wanner deze instructies Niet nageleefd worden, kan dit leiden tot ernstige en zelfs dodelijke ongevallen.

De verilgheidsinstructies dieren nageleefd te worden bij de installmentie van dit product. Gebruik verilgheidsuitrusting en gereedschap dat aangepast is aan de installmentie om het risico op letsels te voorkomen.

Vóró de installmentie van dit product dient u de installmentie-instructies te lezen en volledig te begrijpen. De installmentie-instructies dienen aandachtig gelezen te worden om lichamelijke letsels en materiaïèle schade te voorkomen. Bewaar deze installmentie-instructies op een makkelijk toegankelijke plaats om ze later te{kennen raadplegen.

Een stevige structuur dient het gewicht van het scherm te dragen.

Indien de montage uitgevoerd worden op een muur met houten stijlen, dient het exacte midden van deze stijl gezocht te worden voór de montage.

Installer het scherm Niet op een structuur die blootgesteld worden aan trillingen, bewegingen of schokken. Wanner deze regels Niet nageleefd worden, kan dit leiden tot beschadiging van het scherm en/of het steunoppervlak.
Niet installereren in de buurt van een radiator, schoorsteen, in direct zonlicht, in de buurt van een airco- of verwarmingstoestel. Wanner deze regel nicht nageleefd worden, kan dit leiden tot beschadiging van het scherm en verhoogt het risico op brand.
! De installmentprocedure dient uitgevoerd te worden door ten minste twee bekwame Personen. Elke val of verkeerde behandeling van de lezer kan leiden tot een letsel en/of schade.
Aanbevolen oppervlakken voor de montage: houten stijlen en glad en stevig beton. Indien de steun geinstalleerd要去 worden op een oppervlak dat Niet uithout bestaat, gezruikt u het passende materiaal (verkrijgbaar in de winkel).

OPGELET

Draai de bouten Niet te strak aan, hierdoor zou u onnodig de muur{kunnen beschadigen. Vermijd onnodig vastzetten van de bouten.

Zorg ervoor dat de muurplaat steeds goed bevestigd en vastgeschroefd is op de muur.

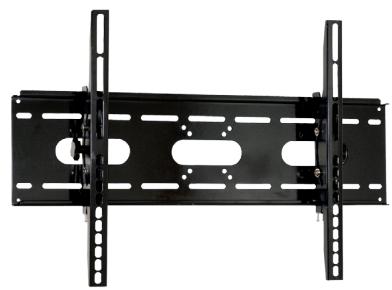

Productbeschrijving

Zakje1

0

Zakje 2

2

Zakje 3

3

Zakje 4

4

Zakje 5

5

Zakje6

6

1 Bout M4 x 12 [x 4]

Bout M4 x 30 (x 4)

Borgveer M4 (x 4)

Bout M5 x 12 (x 4)

Bout M5 x 30 (x 4)

Borgveer M5 (x 4)

Bout M6 x 12 (x 4)

Bout M6 x 35 (x 4)

Borgveer M6 (x 4)

Bout M8 x 16 [x 4]

Bout M8 x 40 (x 4)

Borgveer M8 (x 4)

5 Tussenstuk M4/M5 (x 4)

Tussenstuk M6/M8 (x 4)

Sluitring M4/M5(x 4)

Waterpas (x 1)

Benodigd gereedschap:

Kruisschroevendraier
- Detector voor een installment op een droge wand
Moersleutel van 7,8 mm
- Elektrische boormachine en boor van 8 mm voor een installmentie in beton/baksteen

OPMERKING

U moet de waterpas op de goot plaatsen wanner u de muurplaat installeert en deze wegemen wanner de installmentatie afgerond is.

Installatie op beton/ baksteen

OPMERKING

Voor een installment op beton hebtu speciale betonpluggen nodig. Ukunt deze in uw vertrouwde doe-het-zelf-zaak kopen.

1. Begin met het gegen de muurplaatsen van de muurplaat en gebruik de waterpasser om de muurplaat loodrecht teplaatsen.
2. Duid met een potlood de positie van de vier gaten aan op de muur en leg de muurplaat opzij.
3. Boor alle gaten met de elektrische boormachine en een boor van 8 mm
4. Breng in elk gat een plug in.
5. Indien nodig gebruikt u een hamer om de pluggen goed in de muur te plaatsen. Ze要去en tot aan de rand van de muur komen.
6. Eens de pluggen op hun plaats zitten,\ plaatst u de muurplaat opnieuw gegen de\ muur.
7. Bevestig de moer op de as met schroefdraad die uit de muur kommt.
8. Draai nicht teveel aan zolang de moeren nicht op hun plaats zitten.

Installatie van deschemsteun

1. Om een optimale installmentie te garanderen, bevat deze kit vrijen met verschillende lengtes en diameters.
2. Plaats uw televieschem op een vlak en glad oppervlak en duid de montagepunter met draad achteraan uw scherm aan.
3. Bepaal de juiste hoogte van de schroef door voorzichtig een rietje of een tandenstoker in de opening teplaatsen en noteer de diepte van het montagepunt.
4. Indien de rug van uw scherm gebogen is of indien het montagepunt bol is, gebruik dan een tussenstuk.

OPMERKING

Kies een tussenstuk waarvan de afmetingen zoveel möglichk die van de afstand+tussen het toestelen de steun benadert om er zo voor te zorgen dat uw steun zich zo dicht möglichk gegen het scherm bevindt.

1. Plaats het tussenstuk:tussen demontagesteun en het scherm.
2. Indien u eenkleinere schroef wenst te gebruiken [M4, M5, M6 of M8], gebruik dan bij elke schroef een sluitring om de stabiliteit te verbeteren.

Installatie op een houten frame

Om de montage op houten stijlen te verzekeren, dient de muurplaat op twee afzonderlijke stijlen gemonteerd te worden, waartussen zich minstens 30,5 cm bevindt.

1. Gebruik een elektronische detector van goede kwaliteit om twee naast elkaar liggende stijlen te detecteren (verkrijgbaar in de winkel) en duid hun liggen aan met een potlood.
2. Met de hulp van een andere person, die met de waterpas controeert of de muurplaat wel degelijkrecht hangt,plaatst u de muurplaat op de gewenste plaats gegen de muur.

Gaten voor muurbevestiging

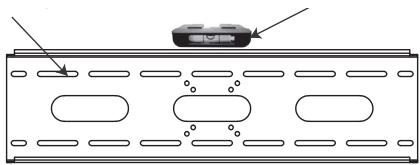

Waterpas

1. Duid de positie rechts (bovenaan en onderaan) en links (bovenaan en onderaan) van dekleine horizontale uitsparingen aan op de stijlen.
2. U dient in totaal 4 posities aan te duiden.
3. Boor vooraf een gat van 7,8 mm in de houten stijlen op elke aangeduide plek.

4. Met de hulp van een andere person plankst u de muurplaat gegen de muur en LAST u de monteringsuitsparingen overeenkommen met de geboorde gaten.

5. Op elke aanduiding brengt u een kopschroef en een sluitring in de muur in.

6. Zet de schroef vast met een moersleutel door in wijzerzin te draaien.

Uiteindelijke installment

Zet elke schermsteun vast door de gaten voor de steunen overeen te lately komen met de moeren met binnendraad die zich op het achterpaneel van het scherm bevinden. Plaats de vrijden en draai ze in wijzerzin, tot ze op hun plaats zitten.

1. Schroef vast met een schroevendraaier met kruskop.

OPGELET

Voor deze fase়ন twee mensen nodig.

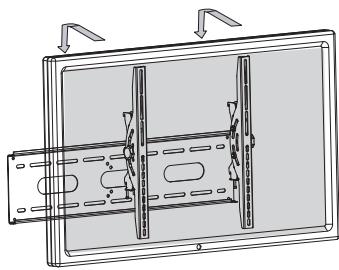

1. Om de installmentie van uw plasmascherm op de muur te beeindigen,plaatst u voorzichtig de steunen van de televisie op de dwarse montagestaven onderaan en bovenaan.
2. Zorg ervoor dat de veiligheidsstang nicht in de weg zit wanneer u de tevisie op de steun staat.

Werking en afregeling

1. Uw neue montagesteun kan afgesteld worden volgens uw wensen.
2. U kurz de helling van uw toestel regelen met behulp van de wieltjes om de spanning te regelen die zich links en rechts van de televisiesteunen bevinden.
3. Draai de wieltjes in gegenwijzerzin om de dwarse montagestangen los te schroeven.
4. Om de steun waar boven te klikken drukt u op het wieljtre rechts verwijl u aan het onderste deel trekt en op de dwarse montagestang bovenaan drukt om de steun in de gewenste positie te krijgen. Vervolgens LAST u het wieljtje terug los en drukt u het Lichtjes in de vergrendelde positie.
5. Om de steun waar onder te klikken drukt u op het wieljtre rechts verwijl u aan het bovenste deel trekt en op de dwarse montagestang onderaan drukt om de steun in de gewenste positie te krijgen. Vervolgens LAST u het wieljtere terug los en drukt u het Lichtjes in de vergrendelde positie.
6. Eens de helling gezonden is, zet u de steun opniew vast door in wijzerzin aan de wieltjes om de spanning te regelen te draaien.
7. De vergrendeling is een andere functie van uw schermsteun, waardoor uw tevisietoestel Niet van de dwarse stangen getrokken kan worden.
8. Om de veiligheidsfunctie te gebruiken, volstaat het om de schroeven onder de steunen aan te draaien tot ze stevig blokkeren.
