BEDIENUNGSANLEITUNG N°6 ELECTRO DEPOT

GEBRAUCHSANLEITUNG 18

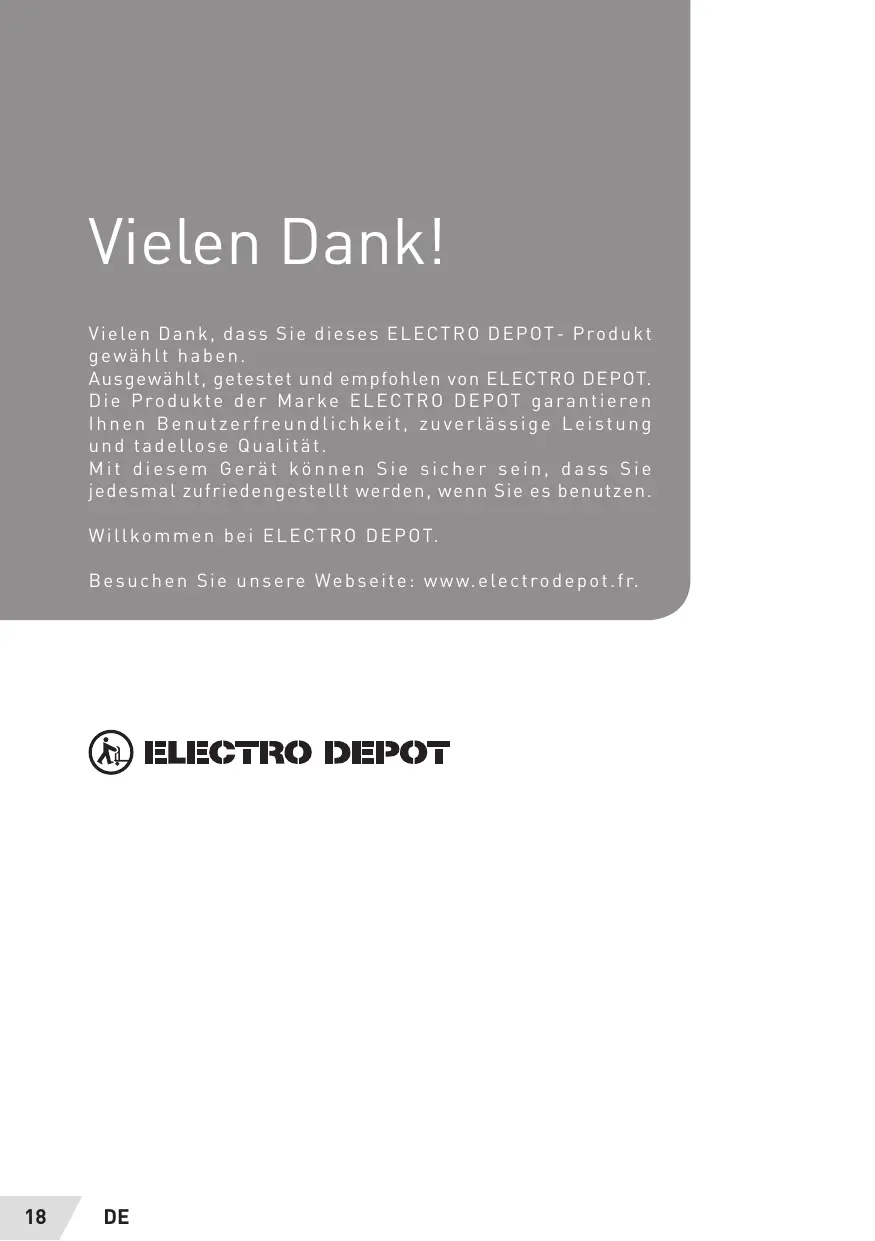

Merci!

Vielen Dank, dass Sie these S ELECTRO DEPOT- Produkt gewählt haben.

Ausgewählt, getestet und empfohlen von ELECTRO DEPOT. Die Produkte der Marke ELECTRO DEPOT garantieren Ohnen Benutzerfreundlichkeit, zuverlüssige Leistung und tadellose Qualität.

Mit diesen Gerät konnen Sie sicherein, dass Sie gedesmal zufriedengestellt werden, wenn Sie es benutzen.

Willkommen bei ELECTRO DEPOT.

Besuchen Sie unsere Websites: www.electrodepot.fr.

ELECTRO DEPOT

Vor dem Gebrauch des Produkts

20 Sicherheitsvorschriften

Übersicht über das Produkt

22 Beschreibung des Produkts

Montage des Produktes

23 Montage an Beton-/Ziegelwänden
23 Montage der Bildschirm-Halterung
24 Montage an einem Holzgerippe
24 Endmontage
25 Funktionsweise und Einstellung

Sicherheitsvorschriften

Die Wandstruktur muss für Fernseher von 94 bis 152 cm eine Last von mindestens 81 kg trageken können. Ist dies nicht der Fall, muss die Wand verständrt werden. Das Produkt muss unbedingt von einem qualifizierten Techniker montiert werden, der die korrekte Vorgehensweise entsprechend der Montageanweisungen einhalt. Das Nichtbefolgen dieser Anleitung kann zu schweren oder sogart tödlichen Verletzungen führen.

Die Sicherheitsvorschriften müssen während der ganzen Installation这点es Produktebefolggtwerden. Verwenden Sie eine angemessene Sicherheitsausrüstung und die geeigneten Werkzeuge für die Installation, um jedem Verletzungsrisiko zu vermeiden.

Vor der Installation diesen Produkts mussen Sie die Installationsanleitung gelesen und gut verstanden haben. Die Montageanweisungen müssen aufmerksam durchgelesen werden, um Verletzungen und Sachschäden zu vermeiden. Bewahren Sie diese Anleitung an einem leicht zugänglichen Ort zur späteren Einsatz auf.

Das Gewicht des Bildschirms muss von einer stabilen Struktur getragen werden.

Bei Montage der Halterung an einer Wand mit Holzstützen muss die genaue Mitte der betroffenen Stütze vor der Installation ermittelt werden.

Nicht auf einer Struktur montieren, die Vibrationen, Bewegungen oder Stößen ausgesetzt ist. Das Nichtbefolgen dieser Vorschriften kann zur Beschädigung des Bildschirms und/oder der Oberfläche des Unterbaus führen.
Nicht in der Höhe einer Heizung, eines Kamins, in direktem Sonnenlicht, in der Höhe einer Klimaanlage oder einer direkten Wärmequelle installmenten. Das Nichtbefolgen dieser Vorschrift kann zur Beschädigung des Bildschirms führen und das Brandrisiko erhöhen.
Die Montage ist von mindestens zwei qualifizierten Personen durchzuführen. Bei Herabfallen oder falscher Handhabung des Geräts kann Verletzungs- und/oder Beschädigungsgefahr bestehen.
! Empfohlene Montageflächen: Holzstützen und glatter, solider Beton. Wenn die Halterung nicht auf Holz montiert wird, verwenden Sie das geeignete Material (im Handel verfügbar).

ACHTUNG

Die Schrauben nicht zu stramm anziehen, sonst können die Wand unnötig beschädigt werden. Jegliches übertriebene Anziehen vermeiden.

Die Wandplatte nicht loslassen, solange sie nicht richtig an der Wand montiert und befestigt ist.

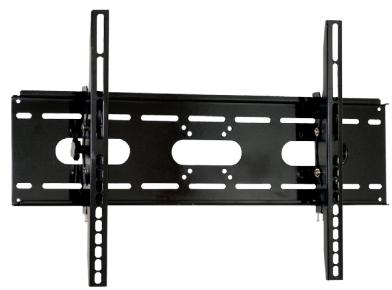

Beschreibung des Produkts

Tute 1

1

Tute 4

4

Tute 2

2

5

Tute 5
Tute 3

3

Tute 6

6

Schraube M4 x 12 (x 4)

Schraube M4 x 30 [x 4]

Zahnscheibe M4{x4}

Schraube M5 x 12 (x 4)

Schraube M5 x 30 (x 4)

Zahnscheibe M5 (x 4)

3 Schraube M6 x 12 (x 4)

Schaube M6 x 35 (x 4)

Zahnscheibe M6 (x 4)

Schraube M8 x 16 [x 4]

Schaube M8 x 40 (x 4)

Zahnscheibe M8 (x 4)

5 Distanzstück M4/M5 (x 4)

Benötigtes Werkzeug:

• Kreuzschlitz-Schraubenzieher
• Pfosten-Suchgerät für Montage an einer Trockenbauwand
• 7,8 mm Steckschlussel
  Bohrmaschine mit 8 mm Bohrer zur Montage an einer Beton-/Ziegelmauer

ANMERKUNG

Sie müssen die Wasserwaage auf den Kabelkanal legen, während Sie die Wandplatte montieren und sie erst dann herunterephmen, wenn die Montage beendet ist.

Montage an Beton-/ Ziegelwänden

ANMERKUNG

Zur Montage an Betonwänden sind spezielle Betondübel erforderlich.
These sind in Ihr üblichen Baumarkt erhältlich.

1. Zuerst die Wandplatte unter Verwendung der Wasserwaage an der Wand platzieren.
2. Mit einem Bleistift die vier LÖcher auf der Wand anzeichnen und die Wandplatte beiseite legen.
3. Mit der Bohrmschine und dem 8 mm Bohrer die Locher bohren.
4. Einen Dübel in jedem Loch stecken.
5. Bei Bedarf einen Hammer benutzen, um die Dubel richtig in die Wand zu treiben. Sie müssen mit der Wand bündig sein.
6. Die Wandplatte wieder platzieren, nachdem die Düb eingesetzt wurden.
7. Die Mutter auf der Gewindespindel befestigen, die aus der Wand hervorsteht.
8. Nicht anziehen, bevor nicht alle Muttern aufgesetzt sind.

Montage der Bildschirm-Halterung

1. Um eine optimale Montage zugehörreleisten, enthalt这点 Set mehrere Schrauben in entsprechenden Längen und Durchmessern.
2. Legen Sie ihren Fernseher auf eine ebene und glatte Fläche, und machen Sie die Gewinde-Montagepunkte ausfindig, die sich auf der Rückseite Ihres Bildschirms befinden.
3. Ermitteln Sie die richtige Schraubenlänge, indem Sie vorsichtig einen Strohhalm oder einen Zahnstocher einfahren und notieren Sie die Tiefe des Montagepunktes.
4. Wenn die Rückseite Ihres Bildschirms gewölbt oder der Gewinde-Montagepunkt konvex ist, verwenden Sie ein Distanzstück.

ANMERKUNG

Ein Distanstück wahlen, dessen Maße so/New wie möglich dem Absatz entsprechen, damit die Halterung so nahe wie möglich am Bildschirm bleibt.

1. Das Distanstück zwischen der Montage-Halterung und dem Bildschirm platzieren.
2. Falls Sie eine Kleinere Schraube verwenden [M4, M5, M6 oder M8], bei jeder Schraube eine Unterlegscheibe benutzen, um die Stabilität zu verbessern.

Montage an einem Holzgerippe

Um die Montage an einem Holzgerippe abzuschern, muss die Wandplatte auf zwei Pfosten montiert werden, die mindestens 30,5 cm auseinander liegen.

1. Ein gutes elektronisches Pfosten-Suchgerät (im Handel erhältlich) verwenden, um zwei Nebeneinander liegende Pfosten zu ermitteln und deren Lage mit dem Bleistift markieren.
2. Unter Mithilfe einer zweiten Person die Wandplatte an der gewünschten Stelle an der Wand platzieren, wobei mit der Wasserwaage überprüft wird, ob sie genau waagerecht liegt.

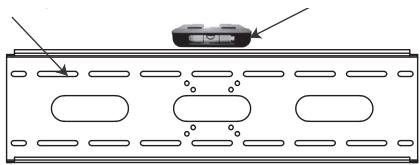

Löcher zur Wandbefestigung
Wasserwaage

1. Die Lage der kleinen horizontalen Einkerbungen rechts (oben und unter) und links (oben und unter) markieren, die in der Flucht der Pfosten liegen.
2. Sie müssen insgesamt vier Positionen markieren.
3. Vorab an jeder markierten Stelle ein 7,8 mm Loch in die Holzpfosten bohren.

4. Unter Mithilfe einer zweiten Person die Wandplatte an der Wand platzieren und die Montage-Einkerbungen nach den gebohrten Lochern ausrichten.

5. An jeder Stelle eine Holzschraube und eine Unterlegscheibe in die Wand stecken.

6. Die Schraube mit einem Steckschluss anziehen, indem Sie im Uhrzeigersinn drehen.

Endmontage

Jede Halterung am Bildschirm befestigen, wobei die Locher der Halterungen auf die Gewindebuchsen ausgerichtet werden, die sich auf der Bildschirm-Rückseite befinden, die Schrauben einstecken und im Uhrzeigersinn drehen, bis sie richtig sitzen.

1. Mit einem Schraubenzieher für Kreuzschlitzschrauben arbeiten.

ACHTUNG

Zur Durchführung these Schrittes sind zwei Personen erforderlich.

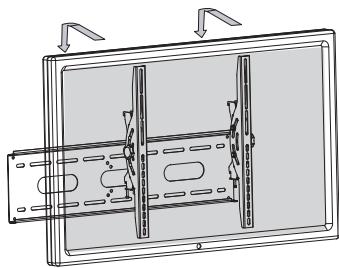

1. Um die Wandmontage Ihres Plasma-Bildschirms abzuschlieben, vorsichtig die Halterungen des Fernsehers auf den oberen und unteren querliegenden Montagestangen platzieren.
2. Vergewissern Sie sich, dass die Sicherheitsstange nicht eingesetzt ist, wenn Sie ihren Fernseher auf die Halterung setzen.

Funktionsweise und Einstellung

1. Ihr neue Montage-Halterung lässt sich nach ihren Bedürfnissen einstellen.
2. Sie können die Schräge Ihres Fernsehers mithilfe der Rändelschrauben zur Einstellung der Spannung verstellen, die sich rechts und links von den Bildschirm-Halterungen befinden.
3. Die Rändelschrauben gegen den Uhrzeigersinn drehen, um die querliegenden Montagestangen zu lockern.
4. Um die Halterung nach oben zu neigen, drücken Sie auf die rechte Rändelschraube undziehen am unteren Teil, wobei Sie auf die obere Querstange drucken, um die Halterung in die gewünschte Stellung zu bringen, anschließend die Rändelschraube loslassen und zum Verriegeln leicht schieren.
5. Um die Halterung nach unter zu neigen, drücken Sie auf die rechte Rändelschraube undziehen am oberen Teil, wobei Sie auf die untere Querstange drucken, um die Halterung in die gewünschte Stellung zu bringen, anschließend die Rändelschraube loslassen und zum Verriegeln leicht schieren.
6. Nachdem Sie die gewünschte Stellung befinden haben, die Halterung wieder festziehen, indem Sie die Spann-Rändelschrauben im Uhrzeigersinn drehen.
7. Eine weitere Funktion ihrer Bildschirm-Halterung ist die Verriegelung, wodurch sich verhindern{lsst, dass Ihr Fernseher von den Querstangen herunterbezogen werden kann.
8. Um die Sicherheitsfunktion einzusetzen, brauchen Sie nur die Schrauben unter den Halterungen anziehen, bis sie fest blockiert sind.

Für diesen Produkt wird ab dem Verkaufsdatum* eine Garantie von 1 Jahr für Mängel infolge von Herstellungs- oder Materialfehlern gewährt. Von dieser Garantie ausgeschlossen sind Mängel oder Schäden, die durch falsche Installation, Handhabungsfehler oder unsachgemäßen Gebrauch verursacht werden.

*gegen Vorlage des Kassenbelegs.
