Type de produit	Cuisinière gaz
Marque	HIGH ONE
Modèle	HIG CG 60 4CM BVT
Largeur	60 cm
Profondeur	60 cm
Hauteur	85 cm
Nombre de brûleurs	4 (1 rapide, 2 semi-rapides, 1 auxiliaire) + 1 four gaz
Type de gaz compatibles	Gaz naturel (G20/G25) et GPL (butane G30 / propane G31)
Puissance totale maxi (G30)	10,3 kW
Sécurité thermocouple	Oui, sur tous les brûleurs (plan de cuisson et four)
Allumage	Manuel (briquet ou allume-gaz), pas d'allumage électrique intégré
Type de four	Four gaz avec thermostat et thermocouple de sécurité
Accessoires four	Grille, lèchefrite, plateau
Matériau plan de cuisson	Émail et verre (couvercle en verre)
Nettoyage intérieur four	Émaillé, nettoyage avec chiffon doux et eau savonneuse

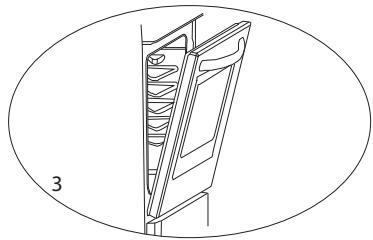

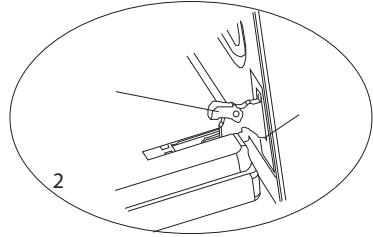

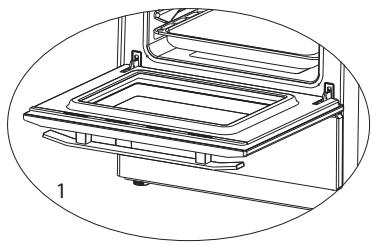

Porte du four	Démontable pour un nettoyage facile
Pieds réglables	Oui, hauteur maxi 30 mm
Classe énergétique	Non spécifiée
Installation	Par un professionnel qualifié, nécessite ventilation

FOIRE AUX QUESTIONS - HIG CG 60 4CM BVT HIGH ONE

Comment allumer un brûleur de la cuisinière HIG CG 60 4CM BVT ?

Pour allumer un brûleur, appuyez et tournez la manette correspondante en position maximum (grosse flamme) et approchez une allumette ou un allume-gaz des trous du brûleur. Maintenez la manette enfoncée quelques secondes avec le thermocouple jusqu'à stabilisation de la flamme.

Que faire si un brûleur ne s'allume pas après 15 secondes ?

Fermez la manette, ouvrez la porte ou aérez la pièce, attendez au moins 90 secondes avant de réessayer. Vérifiez que le chapeau et la couronne sont correctement positionnés.

Puis-je utiliser la cuisinière avec du gaz butane/propane ?

Oui, elle est livrée réglée pour un type de gaz (vérifiez l'étiquette). Pour passer du gaz naturel au GPL, un technicien qualifié doit changer les injecteurs et régler les débits selon le tableau fourni dans la notice.

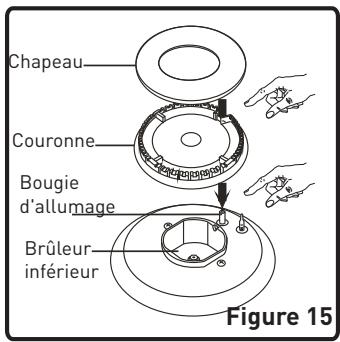

Comment nettoyer les brûleurs gaz ?

Retirez les grilles, chapeaux et couronnes. Lavez-les à l'eau savonneuse, rincez et séchez soigneusement. Assurez-vous que les orifices ne sont pas obstrués. Ne utilisez pas d'éponge métallique.

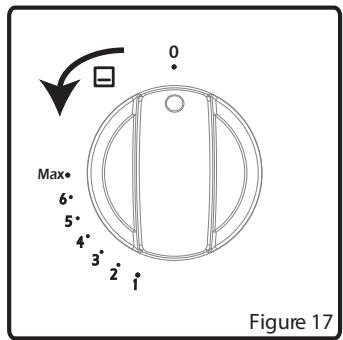

Le four ne chauffe pas, que vérifier ?

Vérifiez que la manette du four est tournée sur une position de chauffe (pas sur 0). Si l'allumage manuel ne fonctionne pas, contrôlez l'arrivée de gaz et que le thermocouple est bien actif (maintenir la manette enfoncée 3 secondes après allumage).

Quels diamètres de casseroles utiliser ?

Brûleur rapide : 22-26 cm, semi-rapide : 14-22 cm, auxiliaire : 12-18 cm. Utilisez des fonds plats pour une meilleure efficacité.

Comment régler la flamme minimale des brûleurs ?

Après conversion de gaz, réglez la vis de dérivation sur le robinet (visible après dépose du bandeau) pour obtenir une flamme d'au moins 4 mm en position mini. Cette opération doit être faite par un professionnel.

Puis-je utiliser une minuterie externe avec cette cuisinière ?

Non, l'appareil n'est pas destiné à être déclenché par une minuterie externe ou un système de commande à distance. Il doit être branché directement sur une prise avec mise à la terre.

Comment nettoyer l'intérieur du four ?

Attendez que le four refroidisse, puis essuyez les parois avec un chiffon doux imprégné d'eau savonneuse. Rincez à l'eau claire et séchez. Ne utilisez pas de nettoyants abrasifs ou vapeur.

Que faire en cas d'odeur de gaz ?

Fermez immédiatement le robinet d'arrivée de gaz et la manette de l'appareil. N'actionnez aucun interrupteur électrique. Ouvrez les fenêtres et aérez. Contactez votre installateur ou le service après-vente. Ne cherchez pas la fuite avec une flamme.

MODE D'EMPLOI HIG CG 60 4CM BVT HIGH ONE

Merci d'avoir besoin ce produit HIGHONE. Choisis, testés et recommends par ELECTRO DEPOT, les produits de la marque HIGHONE sont synonyms d'utilisation simple, de performances fiables et de qualité irréprochable. Grâce à cet apparéil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Consultez notre site Internet: www.electrodepot.fr

VOTRE AVIS COMPTE!

PARTAGEZ VOTRE EXPERIENCE SUR LES PRODUITS

Parce que vous satisfaction est notre priorité, nous vous proposons de donner votre avis sur ce produit. Il sera transmis et analysé par nos équipes afin d'améliorer continuèlement le produit.

Donnez votre avis sur : http://www.electrodepot.fr/avis-client

ELECTRO DEPOT

Avant d'utiliser l'appareil

4 Consignes de sécurité

Aperçu de l'appareil

19 Description de l'appareil

19 Spécifications techniques

Utilisation de l'appareil

20 Installation

27 Utilisation

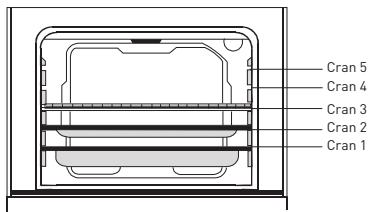

31 Accessoires du four

Informations pratiques

33 Nettoyage
36 Entretien
36 Informations complémentaires

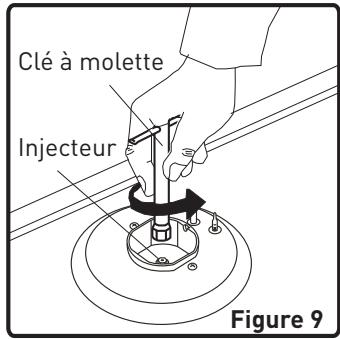

37 Tableau injecteurs

Consignes de sécurité

Chère cliente, cher client, Notre but est de vous proposer des produits de qualité qui répondent à vos attentes, fabriqués dans des usines modernes, où chaque cusinière a subi des tests de qualité.

Cette notice contient toutes les informations nécessaires à l'installation et à l'utilisation de votre nouvelle cuisineire.

Avant de commencer à l'utiliser, nous vous suggérons de lire attentivement cette notice car elle contient tous les renseignements de base pour une installation correcte et friable, une bonne utilisation et un entretien régulier de votre cusinière. Cette cusinière doit être installée uniquement par un professionnel qualifié, conformément aux normes de sécurité et aux lois en vigueur.

N'essayez jamais de réparer votre cuisinière vous-même.

Lisez attentivement et entièrement cette notice avant d'utiliser votre apparéil de cuisson et conservez-la afin de pouvoir la consulter en cas de nécessité.

Cette notice est conçue pour plusieurs modèles. Notre apparéil de cuisson n'est peut-être pas équipé de toutes les caractéristiques décrites dans cette notice. Veuillez contrôle dans la notice les caractéristiques dans les paragraphs comptant des images.

• La fabrication de votre apparéil de cuisson respecté toutes les normes et réglementations nationales et internationales en vigueur en la matière.

• Les travaux de maintenance et d'entretien doivent être effectuels exclusivement par des techniciens qualifiés. Les travaux de réparation et d'entretien effectuels par des personnes non qualifiées vous exposer à des dangers. Ne modifies pas les specifications de votre apparéil de cuisson de chaque manière que ce soit. N'effectuez pas vous-même les réparations au risque de vous exposer à un danger comme une électrocution.

• Avantl'installation, assurez-vous que les conditions de distribution locale (selon votre apparéil : nature et pression du gaz, tension et fréquence de l'électricité) sont compatibles avec les caractéristiques indiquées sur la plaque signalétique de votre apparéil de cuisson. En cas de dommage provoqué par un branchement ou une installation inadaptés, la garantie ne pourra s'appliquer.

ATTENTION

Votre appeareil de cuisson est conçu uniquely pour la cuisson des alimentes et est prévu uniquement pour un usage domestique. Il ne doit absolument pas être utilisé à autres fins, par exemple dans un environnement commercial ou pour le chauffage d'une salle. La responsabilité du fabricant ne saurait être engagée en cas de dommages liés à une utilisation inappropriée, incorrecte ou néligente.

• Pour les apparèils électriques : La sécurité électrique de votre apparéil de cuisson n'est garantie que s'il est branché à une alimentation électrique avec mise à la terre conforme aux normes de sécurité électrique en vigueur. Si vous n'étés pas sur de votre installation électrique avec terre, consultez un électricien qualifié.

• Cet apparéil de cuisson ne doit pas être utilisé par des enfants de moins de 8 ans ou par des personnes dont les capacities physiques, sensorielles ou mentales sont limitées ou manquant de l'expérience et des connaissances requises, les empêchant d'utiliser cet apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instructions d'une personne responsable leur assurant une utilisation de l' apparéil sans danger. Les

enfants ne doivent pas jouer avec l'appareil de cuisson. Les opérations de nettoyage et d'entretien effectuees par des enfants doivent se faire sous la supervision d'une personne responsable.

• N'essayez pas de soulever ou de déplacer l'appareil de cuisson en tirant sur la poignée du four.

• Cet apparéil de cuisson n'est pas connecté à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière doit être accordée aux exigences concernant la ventilation

• Si au bout de 15 secondes le brûleur gaz ne s'est pas allumé, fermez la manette du brûleur concerné, ouvre la porte de la cuisine et attende au moins une minute avant d'essayer de le rallumer à nouveau.

• Ces instructions ne sont valides que si le symbole du pays est sur votre apparéil de cuisson. Si le symbole du pays ne figure pas sur votre apparéil de cuisson, il importe de se référer aux instructions techniques fournissant les informations relatives aux conditions particulières d'utilisation.

ATTENTION

L'appareil et ses parties accessibles peuvent devenir très chauds durant l'utilisation. Prenez garde à ne pas toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être maintainus à l'écart sauf s'ils sont constamment sous surveillance.

• Pendant l'utilisation, tous les éléments accessibles de votre apparéil de cuisson deviennent chauds et gardent pendant un certain temps leur température élevée, même quand l' apparéil est arrêté. Ne touchez pas les surfaces chaudes (manettes et poignée du four comprises) et empêchez les enfants de moins de 8 ans d'approcher de l' apparéil de cuisson. Il est recommendé de laisser refroidir les parties directement exposées à la chaleur avant de les toucher.

• Ne laissez pas votre apparéil de cuisson sans surveillance lorsque vous faites cuire des matières grasses et des huiles liquides ou solides. Portées à très haute température, ces matières peuvent prendre feu et engendrer un incendie. N'essayez jamais d'éteindre avec de l'eau des flammes provenant d'huile en feu mais éteignez votre apparéil de cuisson et couvre la casserole ou la poèle avec un couvercle afin d'étouffer la flamme. Si vous avez une hotte, ne la mettez jamais en route sans surveillance lorsque vous faites chauffer de l'huile. Ne laissez pas de matières inflammables pres de votre apparéil de cuisson lorsqu'il fonctionne.

ATTENTION

Risque d'incendie :

• Ne placez jamais d'objects sur la plaque de cuisson.
• Ne rangez pas d'objets sur les surfaces de cuisson et ne rangez notamment contenant pressurisé tel que des aérosols ou des matériaux inflammbles (objets en papier, en plastique et en tissu) dans le tiroir placé sous le four ou sous la plaque de cuisson.
• Les ustensiles de cuisine en plastique en font également partie (ainsi que les manches d'ustensiles).

Mise en garde :

• Si la surface de cuisson est fêlée, débranchez l'appareil de l'alimentation pour éviter un risque de chocolélectrique.

• Si vous appeareil de cuisson est équipé d'un plan de cuisson en verre (vitre ou induction) et si la surface est fissurée, mettez les manettes sur « 0 » pour éviter un eventuel chocolélectrique. De même, si des fissures apparaissent sur les plaques, il est impératif d'arrêter immidiatement l'alimentation electrique afin de prévenir toute électrocution. Il est recommendé de ne pas déposer d'objets métalliques tels que des couteaux, des fourchettes, des cuillères et des couvercles sur le plan de cuisson car ils peuvent devenir chauds.

• Àprousutilisation,arrêtez le fonctionnement de la table de cuisson au moyen de son dispositif de commande.Necomptez pas sur le détecteur de casseroles.

• Il convient d'enlever du couvercle tout résidu de débordement avant de l'ouvrir. Si vous appareil de cuisson est équipé d'un couvercle, ce couvercle doit être soulevé avant la mise en fonction des zones de cuisson. Avant de referrer le couvercle, assurez-vous que l'appareil a bien refroidi. Les couvercles en verre peuvent se casser lorsqu'ils sont chauffés. Éteignez tous les brûleurs avant de fermer le couvercle.

• L'appareil n'est pas destiné à être déclenché au moyen d'une minuterie externe ou d'un système distinct de commande à distance. Notre apparéil de cuisson ne doit jamais être branché sur une rallonge, sur une minuterie extérieure, sur une prise triplite, sur un système de commande à distance ou sur tout autre dispositif qui mettrait l' apparéil sous tension automatiquement.

Pour empêcher le basculement de votre apparéil de cuisson, des fixations de stabilisation doivent être installées. Si votre apparéil de cuisson est installé sur un socle, prenez les précautions nécessaires pour qu'il ne tombe pas.

Mise en garde :

Ce dispositif de stabilisation doit être mis en place pour éviter le basculement de l'appareil (voir explications dans la notice).

• Lors de son utilisation, l'appareil devient chaud. Faites attention à ne pastoucher les éléments chauffants situés à l'intérieur du four. Quand le four fonctionne, il ne faut absolument pas toucher ses éléments chauffants (résistances): il y a un risque très important de brûlure.

Veillez a ce que les poignées de casseroles soient disposées vers l'intérieur du plan de cuisson, de façon à prévenir les chutes eventuelles. Les poignées des casseroles peuvent devenir chaudes, faites attention aux enfants.

• Faites attention aux poignées de la porte du four et aux manettes de commande des zones de cuisson qui peuvent开发商 chaudes lors de l'utilisation de votre apparéil de cuisson et pendant un certain temps après son utilisation.

• N'utilisez pas de produits de nettoyage abrasifs, de crèmes caustiques, déponges abrasives ou de grattoirs métalliques pour nettoyer tous les éléments de votre apparéil de cuisson (verre, émail, inox, plastique et peinture). Cela raierait les surfaces et pourrait entraîner l'éclatement des surfaces en verre ou la destruction d'autres éléments de votre apparéil de cuisson. N'utilisez pas de produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four. Cela pourrait érafler la surface et entraîner l'éclatement du verre.

• N'utilisez pas de nettoyeurs à vapeur pour netoyer votre apparéil de cuisson.
• Toutes les mesures de sécurité possibles ont été prises pour garantir votre sécurité. Pour éviter de casser les éléments en verre,

vous doivent regarder l'ou ne passait en rayer pendant le nettoyage. Évitez aussi de taper ces surfaces en verre ou de laisser tomber des accessoires dessus et de monter sur le verre (dans le cas d'un travail au-dessus de votre apparéil de cuisson).

ATTENTION

Assurez-vous que l'appareil estdéconnecté del'alimentation avant de remplacer la lampe pour éviter tout risque de chocolélectrique.

ATTENTION

Lespartiesaccessiblespeuventdevenirchaudes aucours del'utilisation.

• Lors des nettoyages pyrolytiques, les grilles du four, les étagères et tout autre accessoire doivent être enlevés avant le cycle de pyrolyse. Les éclaboussures excessives doivent également être nettoyées avant le cycle de pyrolyse.

Utilisez uniquement la sonde thermique recommandée pour ce four (option sonde pour viande, si votre apparéil en est équipé).
- Ne faites aucune pression sur le fil électrique (si équipé) lors de l'installation de votre apparéil de cuisson. Assurez-vous aussi que le cable n'est pas coincide dérrière votre apparéil de cuisson. Si le cable d'alimentation est endommagé, il doit être remplace par un cable représentant les mêmes caractéristiques que celui d'origine, et ceci par un technicien qualifié afin d'écarter tout danger.
- Lorsque la porte du four ou le tiroir sous-four sont

ouverts, ne posez rien dessus et ne laissez pas les enfants grimper sur la porte ou s'y asseoir. Cela pourrait déséquilibrer votre apparéil de cuissonetcassercertaines parties (d'oula nécessité demettre en place les fixations anti-basculement). En cas d'utilisation d'appareils électriques à proximé de votre apparéil de cuisson, veillez à ce que le cable d'alimentation de ces apparéils ne soit pas en contact avec la surface chaude de votre apparéil de cuisson.

A v e r t i s s e m e n t s d'installation

• N'utilisez votre apparéil de cuisson que lorsqu'installation est terminée.
• Voiture appeareil de cuisson doit être installé et mis en service par un technicien qualifié. Le fabricant decline toute responsabilité en cas de dommage resultant d'un mauvais emplacement ou

de l'installation de votre apparéil de cuisson par un technicien non qualifié.

• ÀpRES avoir déballé votre apparéil de cuisson, vérifie soigneusement si celui-cin'a pas été endommagé pendant le transport. En cas de dommage, ne l'utilise pas et contactez immédiatement votre revendeur. Étant donné que les matériaux d'emballage (polystyrene, nylon, agrafes, etc...) peuvent être dangereux pour les enfants, rassembliez-les et éliminez-les immédiatement (mettez-les dans les conteneurs spécifiques pour le recyclage).
• Protégez votre apparéil de cuisson contre les effets atmosphériques. Ne l'exposez pas au soleil, à la pluie, à la neige, à la poussière, etc.

• Les matériaux entourant l'appareil (meubles) doivent être capables de supporter une température minimale de 100^ .

• Les conditions de raccordement au gaz de votre apparéil de cuisson sont indiquées sur une étiquette collée à l'arrière (uniquement pour les apparéils de cuisson gaz et mixtes). Si vous utilisez votre apparéil de cuisson avec du gaz en bouteille propane, la bouteille doit être obligatoirement installée à l'extérieur de la maison (uniquement pour les apparéils de cuisson gaz). Nous vous conseillons l'installation d'un détector de fumée à votre domicile et une couverture anti-feu ou un extincteur à proximité de votre apparéil de cuisson.

Lors de l'utilisation

• Lors de la première mise en marche de votre apparéil de cuisson (au niveau du four), une odeur caractéristique des matériaux d'iso1ation et des éléments chauffants se dégagera. Pour cette raison, avant d'utiliser votre four,

faites-le fonctionner à vide à sa température maximale pendant 45 minutes. Vous doivent accorder que la piece dans laquelle est installé votre apparéil de cuisson est bien ventilée.

• Au cours de l'utilisation du four, les surfaces internes et externes du four deviennent chaudes. Au moment de l'ouverture de la porte du four, mettez-vous en retrait pour éviter de vous brûler avec la vapeur très chaude qui va alors se dégager du four : il peut y avoir des risques de brûlures.
• Ne placez pas de matériaux inflammables ou combustibles à proximé de votre apparéil de cuisson pendant son fonctionnement.
  Utilisez toujours des gants de cuisine pourmettre les plats de cuisson dans le four ou les en retirer.
• Ne laissez pas votre apparéil de cuisson sans surveillance lorsque vous

faites cuire des matieres grasses et des huiles liquides ou solides. Portées à très haute température, ces matières peuvent prendre feu et engendrer un incendie. N'essayez jamais d'éteindre avec de l'eau des flammes provenant d'huile en feu mais éteignez votre apparéil de cuisson et couvrez la casserole ou la poèle avec un couvercle afin d'étouffer la flamme. Si vous ave une hotte, ne la mettez jamais en route sans surveillance quand vous faites chauffer de l'huile. Ne laissez pas de matière inflammable pres de votre apparéil de cuisson lorsqu'il fonctionne.

• Posez toujours les ustensiles de cuisson au centre de la zone de cuisson et positionnez les poignées de telle sorte qu'elles ne puissant pas généré ou être attrapées par un enfant.

• N'utilisez pas les zones de cuisson avec des casseroles vides ou sans casserole.

• Sur les plaques électriques, utilisez uniquement des ustensiles à fond plat. Ne coupez pas de pain sur le verre des plaques propre et induction. Le plan de travail en verre ne doit pas être utilisé comme surface de travail. Faites attention à ne pas poser sur le verre des récipients qui pourraient l'abîmer. Des récipients ayant des bordastranchants peuvent rayer la surface du dessus et l'endommager. Conseil : essuyez systématiquement le dessous des casseroles avec un chiffon avant de les poser sur la surface en verre afin d'enlever les microparticules sous le récipient qui risqueraient de rayer le verre.

Sur les dessus tout, utilisez uniquement des ustensiles à fond plat.

• Sur les dessus induction, utilisez uniquement des ustensiles à fond platspecifiques à l'induction

(indiqué sous l'ustensile par le fabricant).

• Il est possible que vous entendiez un petit bruit à la mise en marche d'une zone de cuisson.

• Les porteurs de pacemaker doivent tener la partie supérieure de leur corps à au moins 30 cm des zones de cuisson à induction allumées.

• Sivousn'avez pasl'intention d'utiliser votre apparéil de cuisson pendant une longue période, nous vous conseillons de le débrancher électrique. Veillez aussi à fermer en même temps le robinet de gaz lorsque vous n'utilisez pas l'appareil.

• Si vous ne vous servez pas de vos plaques pendant un certain temps, il sera nécessaire demettre un peu d'huile dessus afin d'éviter qu'elles ne rouillent (plaques en fonte).

Assurez-vous que les manettes de commande de votre apparéil de cuisson sont toujours sur la position « 0 » lorsque vous appareil de cuisson n'est pas utilisé. Enlevez du couvercle tout résidu de débordement avant de l'ouvrir. Laissez refroidir le plan de cuisson avant de fermer le couvercle. Positionnez bien les grillés du four dans les glissières latérales prévues à cet effet. Dans le cas contraire, lorsque vous tirerez sur les grillés, elles pourraient s'incliner et le liquide chaud contenu dans les ustensiles de cuisson pourrait couler ou vous brûler.

• Certains apparueils de cuisson avec four électrique sont écipés d'un ventilateur tangentiel. Ce ventilateur fonctionnependant la cuisson. L'air est expulsé à travers des orifices entre la portedu four et le bandeau de commande. Le ventilateur

peut continuer à fonctionner après l'arrêt du four pour aider les commandes à refroidir : ne vous inquiétez pas.

• Attention: l'utilisation d'un apparéil de cuisson à gaz produit de la chaleur, de l'humidité, des odeurs et des produits de la combustion du gaz dans la piece où est installé votre apparéil de cuisson. Assurez-vous que la cuisine est bien ventilée lorsque l' apparéil de cuisson fonctionne, laissez les ouvertures dégagées ou installez un dispositif de ventilation mécanique ( comme une hotte aspirante mécanique). Pour les apparéils de cuisson à énergie électrique, la cuisson produit aussi de l'humidité et des odeurs. Il sera également nécessaire d'inverter un dispositif de ventilation mécanique.

• Une utilisation prolongée de votre apparéil de cuisson peut nécessiter une aération supplémentaire, comme l'ouverture d'une fenêtre ou l'augmentation du niveau de la ventilation mécanique si installée.

• Si vous utiliser le grill gaz (suivant modèle), il est impératif de laisser la porte ouverte et demettre en place la tôle de protection (pour le bandeau et les manettes) fournie avec votre apparéil de cuisson. N'utilise jamais le grill gaz lorsqu'la portedu four est fermée (pour les apparéils de cuisson gaz avec grill gaz).
• Si vous utilisez le grille électrique (suivant modèle), la portedu four devra estre fermée (pour les apparciels de cuisson avec four électrique).

ATTENTION

Les couvercles en verre peuvent se briser sous l'effet de la chaleur. Avant de referrer le couvercle, fermez tous les brûleurs ou zones de cuisson et laissez la surface du plan de cuisson refroidir.

• Lorsque la porte du four ou le tiroir sous-four sont ouverts, ne posez rien dessus et ne laissez pas les enfants grimper sur la porte ou s'y asseoir. Cela pourrait déséquilibrer votre apparéil de cuisson et casser le couvercle (d'ou la nécessité demettre en place les fixations anti-basculement).

• Ne rangeziauxon objet lourd ou inflammable (nylon, sac en plastique, papier, habit...) dans le tiroir placé sous le four. Les ustensiles de cuisine en plastique en font également partie (ainsi que les manches d'ustensiles).

• Ne se 查EZ pas des serviettes, é ponges ou vêtements dans ou sur votre apparéil de cuisson ainsi que sur la poignée du four.

Pendant le nettoyage et l'entretien

• Arrêtez toujours votre apparéil de cuisson avant le nettoyage ou l'entretien, en le débranchant ou en éteignant l'interrupteur principal. Ne retirez jamais les boutons de commande pour nettoyer le panneau de commande.
• N'utilisez jamais de nettoyeur vapeur pour nettoyer les éléments de votre apparéil de cuisson.

Dans l'optique de maintainir l'efficacité et de garantir la sécurité de votre apparéil, nous vous recommendons de plusieurs utilisers les pieces d'origine et d'appeler nos représentants en cas de besoin.

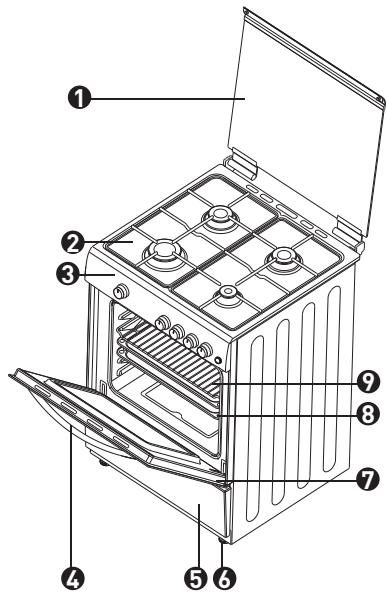

Description de l'appareil

Couvercle
Plan de cuisson
3 Bandeau de commande
4 Poignée de la porte du four
5 Façade sous-four ou tiroir
6 Pieds régibles
7 Portedou four

Lèchefrite
9Grille

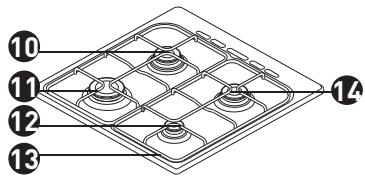

10 Brûleur semi-rapide
11 Brûleur rapide
12 Brûleur auxiliaire
13 Grille support casserole
12 Brûleur semi-rapide

Modèle	Profondeur (cm)	Largeur (cm)	Hauteur (cm)
HIGCG604CMBVT	60	60	85

Installation

Cette cusinière moderne, fonctionnelle et pratique, fabriquée avec les meilleurs pieces et matériaux, saura répondre à vos besoin sous tous ses aspects. Avant d'utiliser votre cusinière, lisez attentionivement cette notice afin de connaître l'ensemble de ses fonctions et d'obtenir les membres résultats possibles. Pour une installation correcte, tenez compte des recommendations suivantes pour éviter tout problème ou toute situation dangereuse. Elles doivent aussi être lues par le technicien qui installera la cusinière.

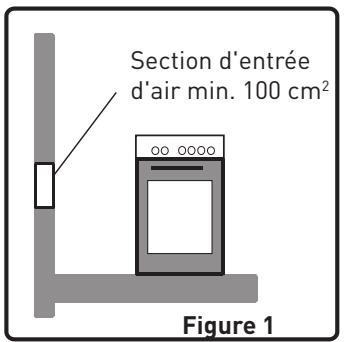

Environnement d'installation de votre cuisinière

• Voiture ciusinière doit être installée et utilisée dans un endroit ventilé de manière efficace. La combustion du gaz est possible grâce à l'oxygène contenu dans l'air. Il est donc nécessaire que cet air soit renouvelé et que les produits de combustion soient evacués conformément à la reglementation en vigueur. Il doit y avoir une ventilation naturelle suffisante pour que le gaz puisse être utilisé dans cet environnement. Le flux d'air moyen doit entreir par des ventilations installées sur les murs en contact direct avec l'extérieur (voir dessin cédssous).

• Pendant son fonctionnement, cette cuisinière nécessite 2m3/h d'air par kW.

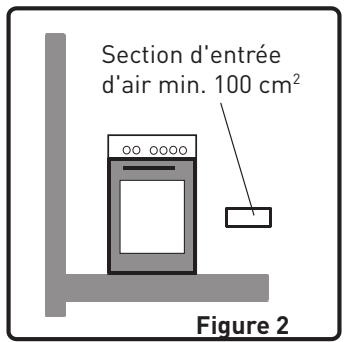

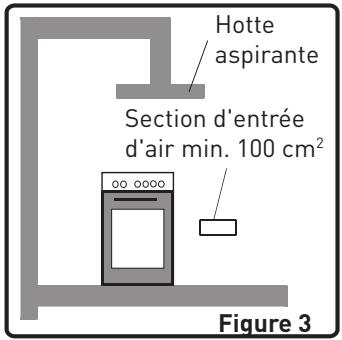

• Le flux d'air doit entre par le bas (minimum 100 cm²) et sortir par le haut (minimum 100 cm²). Ces ventilations doivent avoir donc une surface minimum de 100 cm², seul d'efficacité pour le passage de l'air. Ces ventilations doivent être ouvertes et jamais bouchées. Elles doivent de préférence être situées prés de l'arrête de la cuisinière (pour l'arrêtée d'air fig. 1 et 2) et à l'opposé des gaz brûlés occasionnés par la cuisson (pour l'évacuation), c'est à dire à au moins 1,80 m au-dessus du sol. S'il est impossible d'ouvoir ces ventilations vers l'extérieur à l'endroit où la cuisinière est installée, l'air nécessaire peut également provenir d'un autre endroit à condition qu'il soit correctement ventilé et qu'il ne s'agisse ni d'une chambre à coucher, ni d'un endroit dangereux.

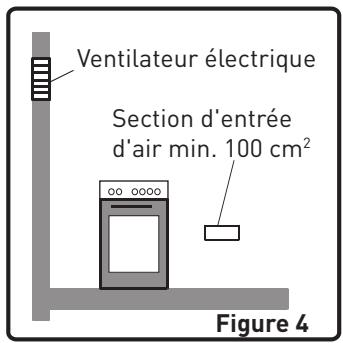

Evacuation des gaz brûlés

Il est conseilé d'installer soit une hotte d'évacuation reliée à un conduit qui donne directement à l'extérieur (fig. 3), soit un ventilateur électrique installé sur la fenêtre ou le

mur extérieur (fig. 4) pour evacuer les gaz brûlés directement vers l'extérieur. La puissance du ventilateur électrique doit être calculée afin de pouvoir重新verler l'air de la cuisine 4 à 5 fois par heures (son propre volume d'air par heures).

Installation de votre four

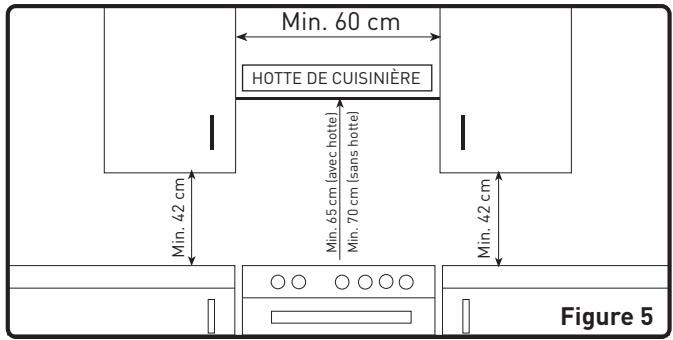

• La cusinière peut être placee pres d'un autre meuble, mais veillez à ce que la hauteur des meubles environnants ne dépasse pas la hauteur de la cusinière (voir fig. 5).
• Si les meubles de cuisine sont plus haut que la cusinière, laissez un espace d'au moins 10 cm entre les côts de la cusinière et les meubles.
• La hauteur minimum entre le plan de cuisson et la hotte (ou les éléments muraux) est indiquée sur la fig. 5. La hotte d'évacuation doit être située à au moins 65~cm du plan de cuisson. S'il n'y a pas de hotte, la hauteur du meuble situé au

dessus du plan de cuisson ne doit pas etre inférieure a 70~cm

• Laissez un espace libre de 2 cm entre l'arrière de la cuisine et le mur et entre les cots et les meubles adjacents.
  Veillez à ne pas placer la cuisineire pres d'un réfrigerateur, à ce qu'il n'y ait pas de matières inflammables comme des rideaux, des chiffons, etc., qui pouraient prendre feu rapidement.
• Les meubles adjacents doivent être fabriqués avec un matériel résistant à une température atteignant 90^ .

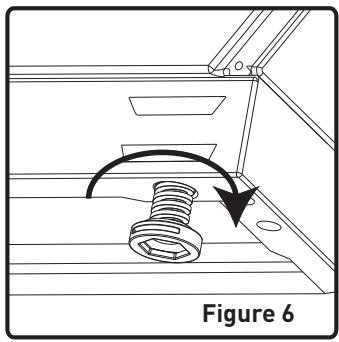

Réglage des pieds

Votre cuisinière possède 4 pieds réglables. ÀpRES l'avoir positionnée à la place prévue, il est nécessaire de vérifier la mise à niveau. Pour cela, ajustez les 4 pieds réglables en les vissant ou en les dévissant (fig. 6). La cusinière doit absolument être positionnée à l'horizontal. Le réglage peut se faire sur une hauteur maximum de 30~mm . Vous pouvez enlever le tiroir de la cusinière pour régler la hauteur des pieds. Quand les pieds sont correctement réglés, vous ne devez pas bouger la cusinière en la tirant, mais en la boulevant (attention à ne pas la soulever par la poignée de la porte du four).

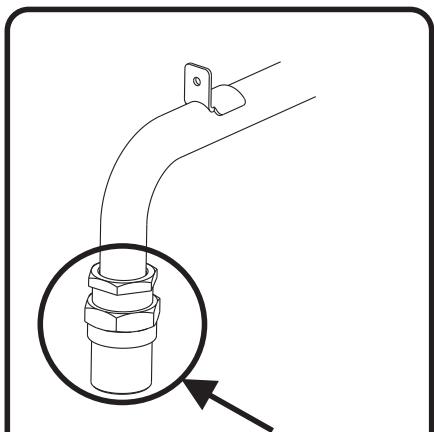

Raccordement au gaz

Branchement gaz et vérification des fujites

Le branchement gaz de la cusinière doit également être fait selon les normes en vigueur par un technicien qualifié (selon l'article 10 de l'arrêté du 02/08/1977 et les règles de l'art D.T.U 61-1 imposant sur l'extrémité de la canalisation la présence d'un robinet de commande pour le gaz naturel avec un détenueur-de-clencheur conforme à la norme NF D 36-303. Ce robinet de commande permet de couper l'alimentation en gaz lorsque la cusinière n'est pas utilisée). Vérifiez tout d'abord quel est le type de gaz installé sur la cusinière. Cette information est indiquée par une étiquette collée à l'arrière de la cusinière. Vous trouvez les informations relatives aux types de gaz et injecteurs dans le tableau des caractéristiques techniques. Vérifiez que la pression du gaz d'entrée est conforme aux valeurs précisées dans le tableau des caractéristiques techniques afin d'avoir la meilleure efficacité et d'assurer le minimum de consommation de gaz. Si la pression du gaz utilisé est différente de ces valeurs ou si elle est variable, vous devrez ajouter un régulateur de pression au tuyau d'entrée. Nous vous recommendons de contacter le service après-vente afin d'effectuer ces mesures et réglages.

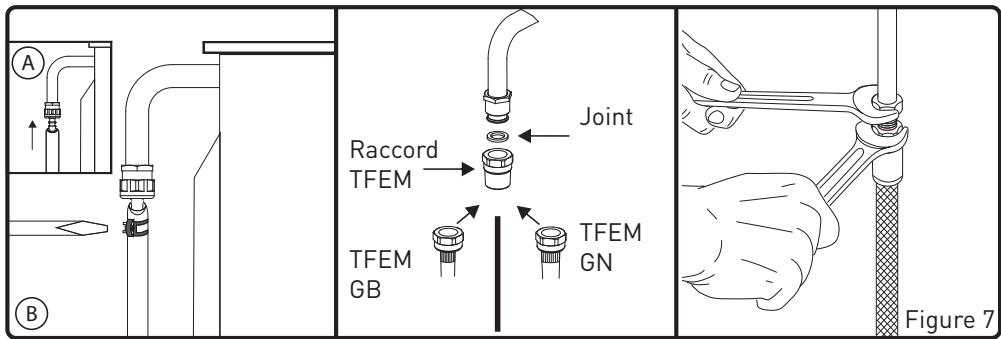

Branchement gaz butane (G30) - propane (G31)

Le technicien devra tout d'abord vérifier le réglage gaz de votre cusinière. Si elle est livrée en gaz naturel, il devra changer les injecteurs (voir ci-dessous) pour la rendre utilisable en gaz butane. L'installation peut être faite soit avec un tuyau gaz spécifique butane/propane (normes NF D 36112 ou NF D 36125) vendu avec 2 colliers, soit avec un tuyau spécifique TFEM avec raccords montés.

Si vous souhaitez utiliser un tuyau de raccordement TFEM :

• utilisez le raccord fourni avec les pieces de rechange GN,
• assurez-vous que le tuyau que vous utilisez est conforme à la norme NF D 36112 ou NF D 36125,
• utilisez toujours un joint entre le raccord et l'arrivee de gaz.

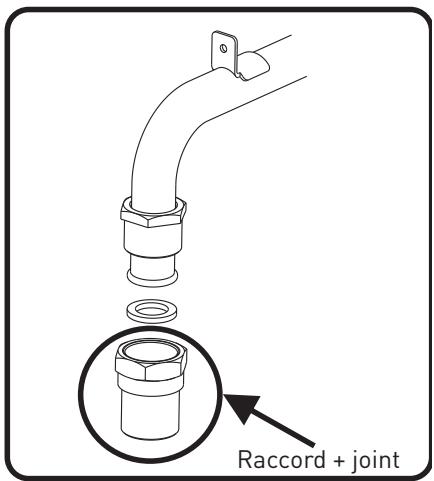

Si vous montez un tuyau butane/propane avec collier, l'embout gaz butane avec le joint sera installé sur la cusinière, le tuyau sera enforcé à fond sur cet embout et un collier sera installé en serrant correctement, mais sans couper le tuyau. Faites de même coté détendeur (voir fig. 7). La longueur maximale autorisée est de 1,5m . Il est très important de surveiller la date limite de péremption indiquée sur le tuyau et de le changer avant cette date pour en assurer la sécurité.

Si vous montez un tuyau TFEM, l'embout gaz butane est inutile. Il suffit de visser les raccords du tuyau TFEM cote cuisinière et côte bouteille (serrez correctement à l'aide de 2 clefs comme indiqué sur le schéma ci-dessus).

Branchement gaz naturel (G20/G25)

Le technicien devra installer un tuyau à embout mécanique (TFEM) suivant la norme NF D 36100/36103/36121 et brancher la cuisineire selon les normes en vigueur

Points à respecter lors de la connexion du tuyau alimentation gaz :

• Aucune partie du tuyau ne doit entre en contact avec une surface dont la chaleur est supérieure à 50^ (la distance minimum entre le tuyau et les parties chaudes doit être de 20mm ).
• La longueur du tuyau ne doit pas excéder 1,50 m.
• Le tuyau ne doit pas être coupé, serré ou plié.
• Le tuyau ne doit pas toucher de bords pointus, coupants ou d'objets mobiles et ne doit pas être défectueux.

• Le tuyau doit être contrôle intégralement avant installation afin de vérifier qu'il n'y a pas de défaut de fabrication.

• Lorsque le gaz est branché, l'étanchéité du tuyau doit être contrôle avec un produit spécifique à bulles par un technicien qualifié. Aucune bulle ne doit apparaitre. Si des bulles apparaissent, vérifier le joint de connexion et refaire le test. Ne jamais utiliser de briquet, d'allumette, etc. lors de ce contrôle.

• Les colliers de serrage du tuyau gaz butane ne doivent pas'être rouillés.
• La date de validité du tuyau doit être contrôle régulierement.
• Le branchement gaz se trouve à l'arrière droit de l'appareil (appareil vu de devant) et il est prévu pour une alimentation en gaz côté droit. Si votre alimentation gaz se situe côté gauche, il est impératif demettre un kit de série homologué, disponible auprès du service après-vente.

ATTENTION

N'utilisez pas de briquet ou d'allumette pour contrcler les fuites de gaz.

Changement de gaz

ATTENTION

Les procédures suivantes doivent être réalisées par un technicien qualifié.

Votre cuisinière a été consque pour fonctionner soit avec du gaz de petrole liquéfié (butane ou propane), soit avec du gaz naturel. Les brûleurs gaz peuvent être adaptés à ces différents types de gaz, en remplaçant les injecteurs correspondants et en réglant la longueur de flamme minimale de chaque brûleur. Les étapes ci-après doivent être impérativement effectuées : Procedure de changement des injecteurs :

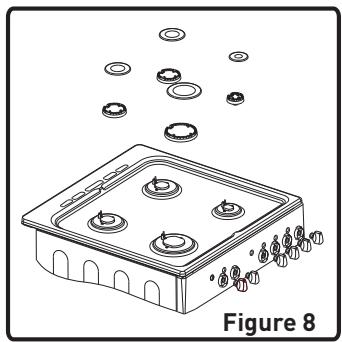

Brûleurs du plan de cuisson :

• Coupe l'alimentation en gaz principal et débranche la prise électrique.
• Retirez le chapeau de brûleur et le brûleur supérieur (figure 8).
• Dévissez les injecteurs. Utilisez à cet effet une clé de 7 mm (figure 9).
• Mettez en place les nouveaux injecteurs conformément au type de gaz à utiliser, selon le tableau d'informations techniques. Veillez à ce que les nouveaux injecteurs soient vissés droit. Si vous les montez de travers, vous risquez d'abîmer le filet du support et le support sera à changer (non couvert par la garantie).

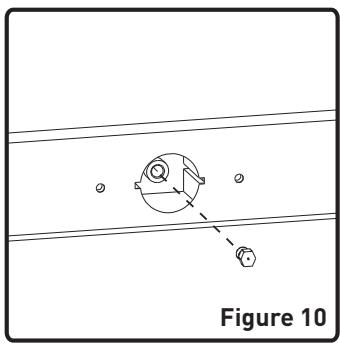

Injecteurs du four :

Ils sont fixés par une vis unique place au bout du brûleur. Enlevez la vis, tirez le brûleur du grill vers vous afin d'acceder à l'injecteur situé à l'arrière haut du moule du four (figure 10). Il est conseilé de vous éclairer à l'aide d'une lampe torché pour effectuer ce travail.

Pour le brûleur du four (bas), ouvrez la porte du four puis démontez les vis de maintien de la tôle inférieure. Ouvrez le compartment Situé sous le four (tiroir ou porte abattante) pour acceder à la vis de fixation avant qui se trouve sur le brûleur (figure 11). Si la cusinière est équipée d'une façade sous-four fixe, il faudra d'abord démonter la porte du four pour avoir accès aux vis de maintien de cette tôle. Enlevez la vis du brûleur et déplacez le brûleur en diagonale afin d'avoir accès à l'injecteur situé à l'arrière bas du moufle du four (Figure 10).

Dévissez les injecteurs. Utilisez à cet effet une clé de 7 mm. Mettez en place les nouveaux injecteurs conformément au type de gaz à utiliser, selon le tableau d'informations techniques. Attention à ce les nouveaux injecteurs soient vissés droit. Si vous les montez de travers, vous risquez d'abîmer le filet du support et le support sera à changer (non couvert par la garantie).

Réglage de la flamme en position minimale sur le robinet

La longueur de la flamme à la position minimale peut se régler à l'aide d'une vis plate située au niveau du robinet. Pour les robinets avec thermocouple, la vis se trouve sur le côté de la tige du robinet (figure 12). Pour un réglage plus facile de la flamme en position minimale, il est conseilé d'enlever le panneau de commande pour les cuisinières équipées de thermocouple et de micro-rupteur (allumage automatique) pendant le réglage.

Robinet avec dispositif thermocouple
Vis de dérivation
Figure 12

Pour déterminer la position minimale, allumez les brûleurs

un par un et mettez-les en position minimale. À l'aide d'un petit tournevis, serrez ou desserrez la vis de dérivation de 90^ environ. Lorsque la flamme a atteint une longueur d'au moins 4 mm, le réglage est correct. Pour contrôle, assurez-vous que la flamme ne s'éteint pas en passant de la position maximale à la position minimale. Créez un vent artificiel avec votre main en direction de la flamme pour voir si celle-ci est stable.

Lors de la transformation du GN au GPL, cette meme vis doit etre resserree au maximum.

Pour le brûleur du four, faites-le fonctionner en position minimale pendant 5 minutes.

Ouvrez et refermez la porte du four 2 à 3 fois pour vérifier la stabilité de la flamme du brûleur.

Le réglage de la position de flamme minimale n'est pas requis pour le brûleur du grill.

Pendant la conversion du GPL au GN, la vis de dérivation doit être dévisée. Lors de la transformation du GN au GPL, cette même vis doit être resserrée au maximum. Pendant ce réglage, assurez-vous que la cuisine est débranchée du secteur et que l'alimentation en gaz est ouverte.

Robinet de four non-thermostatique
Figure 13

Changement du tuyau d'alimentation en gaz :

Vérifiez régulièrement la date de péremption du tuyau gaz de votre cusinière. Quand la limite de validité est atteinte, il est nécessaire de changer le tuyau. Ces tuyaux sont disponibles dans le commerce et doivent être conformes aux normes actuelles. Àpres avoir changé le tuyau, assurez-vous qu'il n'y a pas de fuite en vous référant aux informations du paragraphe ci-dessus : Branchement gaz et vérification des fuites.

Utilisation

Utilisation des brûleurs

Allumage des brûleurs

Les symboles des manettes sur le bandeau indiquent la position du brûleur.

Allumage manuel des brûleurs gaz

Si vous cuisinière n'est dotée d'aucun allumage électrique ou si le réseau électrique est en panne, respectez les procédures décrites ci-dessous :

Pour les brûleurs du plan de cuisson :

Pour allumer l'un des brûleurs, appuyez et tournez la manette du robinet concenné dans le sens antihoraire jusqu'à ce qu'elle soit en position maximale et approchez aussitôt la flâme d'une allumette ou un allume-gaz de la couronne avec trous du brûleur. Éloignez ensuite la source d'allumage aussitôt que vous voyagez une flâme stable.

Pour les brûleurs du plan de cuisson avec thermocouple :

Les plans de cuisson équipés de sécurités avec thermocouple minimisent le danger lorsqu'la flamme s'éteint accidentellement. Pour cette raison, pendant l'allumage manuel, maintenez la manette du robinet appuyée jusqu'à atteindre des flames stables. Si les flames restent instables après avoir relâché le bouton, repreneze la procédure. Si la flamme s'éteint, le système thermocouple fermera l'acciviée de gaz du robinet concerné vers le brûleur et évitera toute accumulation de gaz non brûlé. Attendez obligatoirement 90 secondes minimum avant de rallumer un brûleur gaz éteint suite à une coupure automatique.

Pour le brûleur du four (équipé du thermocouple):

Tous les brûleurs de four/gril sont équipés de sécurités avec thermocouple et minimisent le danger lorsque la flamme s'éteint accidentellement. Pour allumer le brûleur du four, appuyez et tournez la manette du robinet four dans le sens antihoraire jusqu'à ce qu'il se trouve en position maximale. Tout en appuyant sur la manette, approchez aussitôt une allumette ou un allume-gaz de l'orifice d'allumage situé sur le côte gauche avant du brûleur. Dès que le brûleur est allumé avec une flâme stable, éloignez aussitôt la source d'allumage et maintenez la manette appuyée pendant environ 3 secondes. Si les flâmes sont instables après avoir relachué le bouton, repreneze la procédure. Si la flamme s'éteint, le système thermocouple fermera l'accuee de gaz du robinet du four vers le brûleur et évitera toute accumulation de gaz non brûlé. Si le brûleur du four ne s'allume pas après avoir maintainu le bouton du brûleur appuyé pendant 30 secondes maximum, ouvrez la porte du four et attendez impérativement 90 secondes minimum avant d'essayer de rallumer. Lorsque des flâmes s'échappent accidentellement du four, repreneze la même procédure.

Explication du dispositif de sécurité thermocouple:

un composant thermique detecte la flamme du brûleur et maintain le gaz ouvert. En cas de disparition de la flamme, le composant thermique detecte la perte de chaleur et coupe l'arrivée de gaz du robinet.

Utilisation des brûleurs du plan de cuisson

0
Position arrêt

0
Position maxi

0
Position mini

0
Intermédiaire
Figure 14

Les manettes de robinet du plan de cuisson ont 3 positions : Arrêt [0], Maxi (symbole de grosse flamme) et Mini (symbole de petite flamme). ÀpRES avoir allumé le brûleur en position « Maxi », comme expliqué ci-dessus, vous avez la possibilité de régler la longueur de la flamme entre les positions « Maxi » et « Mini ». Évitez demettre la manette entre les positions « Maxi » et « Arrêt »

Après l'allumage, procédez à une vérification visuelle des flames. Si vous VOYZE une pointe jaune ou des flames suspendues ou instables, fermez le robinet à gaz et vérifie que les chapeaux couronnés sont bien positionnés (fig.15). Attention, ces éléments sont très chauds, attendez qu'ils refroid issent pour éviter de vous brûler. Attention à ce qu'aucun liquide ne s'écoule à l'intérieur des brûleurs. Si des flames s'échéppent accidentellement du brûleur, fermez les robinets, aéréz la cuisine avec de l'air frais et attendez au minimum 90 secondes avant de rallumer. Pour arrêter la cuisson, tournez la manette du brûleur dans le sens horsaire jusqu'à ce que le repère de la manette

soit en face du point « 0 » (repère manette vers le haut). Notre plan de cuisson est équiné de brûleurs de diamètres différents. Afin d'obtenir la meilleure efficacité des brûleurs, faites attention à la taille des casseroles placées sur les brûleurs et utilisez des casseroles parfaitement planes. N'utilise pas de casseroles dont le fond est concave ou convexe pour éviter des pertes d'énergies. Utilisez des casseroles de taille correspondante à la flamme. Si vous utilisez des recipients aux dimensions inférieures à celles précisées ci-après, vous risquez des pertes d'énergie. Le moyen le plus économique d'utiliser le gaz consiste à ramener la flamme à la position minimale une fois le point d'ébullition atteint. Nous vous recommendons de toujours couvrir votre recipient de cuisson.

Brûleur rapide : 22-26 cm Brûleur semi-rapide : 14-22 cm Brûleur auxiliaire : 12-18 cm

Figure 16

Lorsque vous n'utilisez pas votre cuisinière pendant des périodes prolongées, voirlez à toujours fermer le robinet d'arrivée de gaz.

ATTENTION

• Utilisez uniquement des casseroles à fond plat et assez écais.
• Veillez à ce que la base de la casserole soit sèche avant de la placer sur les brûleurs.
• La température des parties exposées à la flamme peut être très élevée lors de l'utilisation. C'est pourquoit il est impératif de tener les enfants et les animaux hors de portée des brûleurs pendant et après la cuisson.
• Àprousutilisation,la plaque de cuisson reste très chaudependant une longue durée.Ne la touchez pas et ne placez pas d'objets dessus.
• Évitez de mettre couteaux, fourchettes, cuillères et couvercles sur le plan de cuisson car ils deviendront chauds et poursraient entraîner des brûlures graves.

N'utilisez pas de recipients de cuisine qui débordent de la table de travail.

Utilisation du brûleur du four gaz

Après avoir allumé le brûleur du four comme expliqué ci-dessus, vous pouvez régler la température à l'intérieur du four en positionnant la manette en face des indications qui se trouvent sur le panneau de commande ou sur la base de la manette (mini à maxi). Si votre four est équipé d'un thermostat, consultez le tableau ci-dessous pour leCHOIX DES TEMPERATURES EN FONCTION DES ALiments À CuIRE. Évitez de faire fonctionner le four en mettant la manette entre la position « Arrêt » et l'indication de temperature minimum (dans le sens antihoraire). Utilisez toujours le four entre les positions maximum et minimum.

Pour arrêté la cuisson du four, tournez la manette du brûleur four dans le sens horsaire jusqu'à ce que le repère de la manette soit en face du point « 0 » (repère manette vers le haut).

Prechauffage

Si vous nevez préchauffer le four, il est conseilé de le faire 10 minutes avant d'y mesure les plats. Pour les recettes nécessitant des températures élevées comme le pain, les pâtes, les pains cuits en galette, les soufflés, etc., il convient de préchauffer le four afin d'obtenir des résultats optimaux. Pour obtenir de更好地urs résultats lors de la cuisson de denrées congelezes ou fraîches prêtes à la consommation, veillez à toutes préchauffer le four dans un premier temps.

Cuisson

• Notre cuisine est livrée (suivant modele) avec des plaques, une l'echefrite, une grille et une broche pour roir la volaille. Vous pouvez par ailleurs utiliser des plats en verre, des mouses à gâteaux ou des plaques adaptées à la cuisson au four que vous trouvrez dans le commerce.
• Veillez à respecter les instructions données par le fabricant quant à l'utilisation possible des plats. Si vous utilisez des plats de petite dimension, placez-les sur la grille de façon à ce qu'ils soient bien au milieu de celle-ci. Les instructions suivantes doivent également être respectées pour tous les plats émailrés.

• Si les alimentés destinés à cuir ne couvrent pas toute la surface de la plaque de cuisson, s'il s'agit d'aliments qui sortent du concélateur ou si la l'échéfrite est utilisée pour recueillir les jus de cuisson susceptibles de couler durant le rôtissage, la plaque peut connaître des changements de forme dus aux fortes températures occasionnées par la cuisson ou le rôtissage. La plaque ne reprendra sa forme initiale que lorsqu'elle aura complètement refroidi après la cuisson. Il s'agit d'un phénomène tout à fait normal causé par les transferts de chaleur.

• Si vous utilisez des plats ou autres ustensiles en verre pour la cuisson, ne les exposez pas directement au froid après les avoir sortis du four. Ne les posez pas sur des surfaces froides ou humides. Déposez-les sur un torchon de cuisine sec ou sur un dessous de plat et veillez à ce qu'ils refroidissent lentement de manière à éviter qu'ils ne se cassent.

• Attention : ne posez jamais la lèchefrite sur la partie inférieure du four car il y a risque de surchauffe et de dépréciation de l'émail du four.

Accessoires du four

• Si un petit plat est utilisé, posez-le au milieu de la grille afin qu'il soit correctement placé.
• Si les alimentés à cuir ne couvrent pas entièrement le plateau du four, si les alimentés sont sortis du concélateur ou si le plateau est utilisé pour récapérer le jus des alimentés pendant une grillade, une déformation peut apparaitre sur le plateau en raison des hautees températures de cuisson ou de grillade. Le plateau retrouvera sa forme une fois refroidi après la cuisson. C'est une déformation physique normale résultat de l'effet de la chaleur.
• Ne posez pas d'ustensile de cuisson en verre dans un environnement froid directement après la cuisson. Ne le posez pas non plus sur des surfaces froides et mouillées. Assurez-vous qu'il refroidisse progressivement en le plaçant sur un dessous de plat ou un torchon. Dans le cas contraire, il pourrait se briser.
• Si vous faites une grillade au four, nous vous conseillons d'utiliser la grille fournie avec le plateau pour ce produit (si vous four en est équipé). Si vous comptez utiliser la grande grille, insérez un plateau sur une des parties inférieures afin de recueiller l'huile. Versez également de l'eau dans ce plateau pour un nettoyage facile et afin d'éviter les fumées.
• Comme précisé dans le paragraphe précédent, n'utilise jamais le brûleur du grill sans sa tôle de protection. Si vous four est équipé d'un brûleur grill à gaz et que vous avez perdu la tôle de protection, ne vous en servez pas et commandez-en une au plus vite au service agréé le plus proche.

Accessoires du four

• Les accessoires de votre four peuvent être différents en fonction du modele.

Grille

La grille sert pour les grillades et pour supporter différents ustensiles de cuisson. Pour bien positionner la grille dans le four, mettez-la sur n'importe quei support et poussez la jusqu'au fond.

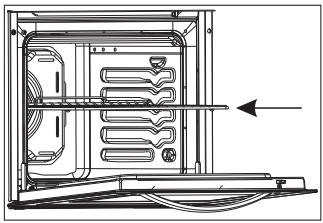

Plateau moyenne épaisseur

Le plateau moyenne épaisseur sert à cuire les ragôuts. Pour bien positionner ce plateau dans le four, mettez-le sur n'importe quel support et poussez-le jusqu'àu fond.

Grille Utilisée pour la fonction gril ou pour y poser divers réciPIents autres que la l'echefrite de cuisson.

Lèchefrite à petit fond : utilisée pour la cuisson de pâtisseries telle que les flans, etc.

Lèchefrite à grand fond : utilisé pour les cuissons lentes.

ATTENTION

Placez correctement la grille dans une glissière du four et poussez jusqu'au bout.

Nettoyage

Veillez à ce que tous les brûleurs et commandes soient éteints et que la cusinière soit froide avant d'effectuer le nettoyage du four.

REMARQUE

Débranche toujours la prise électrique avant de commencer le nettoyage.

Assurez-vous que les produits de nettoyage sontapprovés et recommends par le fabricant avant de les utiliser. N'utilise pas de crèmes caustiques, de poudres nettoyantes abrasives, déponges abrasives, de laines d'acier épaisses ou d'outils durs pour éviter d'endommager les surfaces. Si les liquides débordent autour de votre four, les parties émaillées peuvent être endommagées. Nettoyez immédiatement les liquides ayant débordé avec un produit approprié.

Nettoyage de l'intérieur du four

L'intérieur du four émailé se nettoie plus facilement lorsque le four est encore un peu chaud. Àpres chaque utilisation, essuyez le four avec un chiffon doux, au préalable trempe dans de l'eau savonneuse. Essuyez-le ensuite une fois de plus avec un chiffon humide, puis séchez-le. Il est parfois nécessaire d'utiliser un produit de nettoyage liquide pour effectuer un nettoyage complet. Ne le nettoyez surtout pas avec des nettoyants secs, en poudre, ou encore avec un nettoyeur à vapeur.

Pour démonter la porte du four

Pour enlever la porte du four :

Ouvrez la portedou four (1).
- Ouvrez le loquet de blocage jusqu'à sa position finale (2).
- Fermez la porte jusqu'à ce qu'elle soit presque entièrement fermée comme indiqué dans le schéma et enlevez-la en la tirant vers vous.

REMARQUE

Pour remonter la porte, effectuez le processus dans le sens inverse.

ATTENTION

Assurez-vous que les supports encastrés sont bien positionnés sur le support de charnière comme indiqué dans le deuxième schéma.

Le remontage de la porte se fait dans le sens inverse des explications ci-dessus. Assurez-vous que les loquets de blocages sont bien remis en place.

Nettoyage des brûleurs gaz

• Enlevez les grilles émailées, les chapeaux de brûleurs et les brûleurs supérieurs (figure 15).
• Nettoyez-les à l'eau savonneuse.
• Rincez-les et séchez-les avec un chiffon doux (ne les laissez pas mouillés).
• Àprouslenenettoyage,assurez-vous d'avoir remiscorrectement les pieces en place.
• Évitez de nettoyer une partie du plan de cuisson avec une éponge métallique. Elle raierait la surface.
• Les surfaces supérieures des grilles émaillées peuvent s'alterer dans le temps du fait de leur utilisation et des flammes des brûleurs. Ces parties ne seront pas affectées par la rouille et ce n'est pas une défaillance liée à la production.
• Pendant le nettoyage de la plaque du plan de cuisson, faites attention à ce que de l'eau ne s'écoule pas à l'intérieur des brûleurs afin d'éviter d'obstruer les injecteurs.

Parties émailées :

Afin de les garder comme neuves, nettoyez-les régulièrement avec de l'eau tiède et savonneuse, puis séchez-les avec un chiffon doux. Ne les lavez pas lorsqu'elles sont encore chaudes et n'utilisez jamais de poudres ou de matérieliaux nettoyants abrasifs. Ne laissez pas les éléments suivants en contact prolongé avec les parties émaillées : vinaigre, café, lait, sel, eau, citron ou jus de tomate, sous peine d'alteration irrémédiable de la surface émaillée.

Entretien

Autres contrôles

Contrôlez régulièrement la date de validité du tuyau d'arrivée de gaz. Si la date arrive à échéance, changez-le au plus vite. En cas de problème lors de l'utilisation des manettes de commande des brûleurs et du four (ex : manettes difficiles à tourner), veuillez contacter le service après-vente.

Informations complémentaires

Avant de contacter le service après-venture

Si la cuisine ne fonctionne pas :

• Vérifiez qu'elle est bien branchée.
• Vérifiez qu'il n'y a pas de coupure de courant et qu'il y a bien du courant sur la prise.

Le four ne chauffe pas :

• La chaleur n'a peut-être pas eté réglee avec la manette de contrôle du four.

Cuisson (si la partie inférieure ou supérieure ne cuit pas de maniere égale) :

• Contrôlez les emplacements des grilles et plateaux, le temps de cuisson et la température du thermostat préconisés sur cette notice.

Les brûleurs du plan de cuisson ne fonctionnent pas correctement :

• Vérifiez si les éléments du brûleur ont été bien remis en place (surtout après un nettoyage ou après l'installation).
• Il se peut que la pression d'alimentation en gaz soit trop faible ou trop élevé. Pour les cuisinières qui fonctionnent avec des bouteilles GPL (butane ou propane), vérifie que les bouteilles ne sont pas vides.

Si les problèmes de la cusinière persistent même après avoir effectué les vérifications ci-dessus, contactez le service après-vente.

Informations relatives au transport

Si vous avez besoin de transporter la cusinière, gardez l'emballage original du produit et transportez-la avec. Respectez les consignes de transport indiquées sur l'emballage. Scotchez les brûleurs et les grilles de brûleurs afin que rien ne rougependant le transport (ou mettez ces éléments dans un carton séparé). Placez une feuille de papier entre le couvertcle supérieur et le plan de cuisson, recouvre le couvertcle supérieur puis scotchez-le aux surfaces latérales de la cusinière. Ouvrez la portedu four et mettez du carton ou du papier sur la vitre interieure afin que les plateaux et la grille n'endommagent pas la contreporte pendant le transport. Scotchez aussi la portedu four aux parois latérales.

En l'absence de l'emballage original, prenez des mesures afin de protégger la cusinière, notamment ses surfaces externes (surfaces en verre et peintes), contre les évventuels coups.

Tableau injecteurs

Puisance totale :G30 28-30 mbar10.3 kW 749 g/h	GPL G30/G31 28-30/37mbar	GN G20/G25 20/25 mbar
Catégorie de gaz : II2E+3+Destination : FR, B Classe : 1
Brûleur rapide
Repère d'injecteur (1/100 mm)	85	115
Puisance nominale (kW)	3	2.75
Débit nominal	218.1 g/h	261.9 l/h
Brûleur intermédiaire
Repère d'injecteur (1/100 mm)	67	97
Puisance nominale (kW)	1.75	1.75
Débit nominal	127.2 g/h	166.7 l/h
Brûleur auxiliaire
Repère d'injecteur (1/100 mm)	50	72
Puisance nominale (kW)	1	1
Débit nominal	72.7 g/h	95.2 l/h
Brûleur du four
Repère d'injecteur (1/100 mm)	76	120
Puisance nominale (kW)	2.8	2.8
Débit nominal	203.6 g/h	266.7 l/h

GN:

Raccord muni d'un joint

Si vous appeareil est regle en usine pour etre alimenté en gaz naturel avec un tuyau TFEM :

Pour raccorder votre cuisinière avec un tuyau de raccordement TFEM, ne démonze pas le raccord ni son joint déjà installés sur l'arrivée de gaz. Assurez-vous que le tuyau que vous utilisez est conforme à la norme NF D 36100 / 36103 / 36121.

ATTENTION

Après avoir effectué le branchement au gaz, n'oubliez pas de faire un test de fuite avec de l'eau savonneuse.

Si vous appeareil est regle en usine pour etre alimenté en gaz butane :

Si vous souhaitez utiliser un tuyau de raccordement TFEM adapté OU si vous souhaitez changer le mode d'alimentation et brancher votre cuisinière au gaz naturel avec un tuyau de raccordement TFEM.

GPL:

Utilisez le raccord fourni avec les pieces de rechange. Assurez vous que le tuyau que vous utilisez est conforme à la norme NF D 36100 / 36103 / 36121. Utilisez toujours un joint entre le raccord et l'arrivée de gaz.

ATTENTION

Après avoir effectué le branchement au gaz, n'oubliez pas de faire un test de fuite avec de l'eau savonneuse.

Bedankt!

Ce produit est garantie pour une période de 2 ans a partir de la date d'achat*, contre toute defaillance resultant d'un vice de fabrication ou de materiaiu. Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur presentation du ticket de caisse.

GARANTIEVOORWAARDEN

NL
