Producttype	Gasfornuis
Merk	HIGH ONE
Model	HIG CG 60 4CM BVT
Breedte	60 cm
Diepte	60 cm
Hoogte	85 cm
Aantal branders	4 (1 snel, 2 halfsnel, 1 hulpbrander) + 1 gasoven
Compatibele gastypes	Aardgas (G20/G25) en LPG (butaan G30 / propaan G31)
Max. totaal vermogen (G30)	10,3 kW
Thermokoppelveiligheid	Ja, op alle branders (kookplaat en oven)
Ontsteking	Handmatig (aansteker of gasaansteker), geen ingebouwde elektrische ontsteking
Oventype	Gasoven met thermostaat en thermokoppelveiligheid
Ovenaccessoires	Rooster, druipbak, bakplaat
Materiaal kookplaat	Email en glas (glazen deksel)
Reiniging oveninterieur	Geëmailleerd, reinigen met zachte doek en zeepwater
Ovendeur	Uitneembaar voor eenvoudige reiniging
Verstelbare poten	Ja, maximale hoogte 30 mm
Energielabel	Niet gespecificeerd
Installatie	Door een gekwalificeerde professional, vereist ventilatie

Veelgestelde vragen - HIG CG 60 4CM BVT HIGH ONE

Hoe steek ik een brander van het fornuis HIG CG 60 4CM BVT aan?

Om een brander aan te steken, druk en draai de bijbehorende knop naar de maximale stand (grote vlam) en houd een lucifer of gasaansteker bij de openingen van de brander. Houd de knop een paar seconden ingedrukt met het thermokoppel tot de vlam stabiel is.

Wat te doen als een brander na 15 seconden niet ontsteekt?

Sluit de knop, open de deur of ventileer de ruimte, wacht minstens 90 seconden voordat u het opnieuw probeert. Controleer of de deksel en de kroon correct zijn geplaatst.

Kan ik het fornuis gebruiken met butaan/propaangas?

Ja, het wordt afgesteld geleverd voor één gastype (controleer het etiket). Om over te schakelen van aardgas naar LPG moet een gekwalificeerde monteur de sproeiers vervangen en de debieten aanpassen volgens de tabel in de gebruiksaanwijzing.

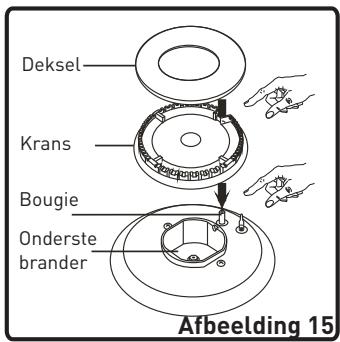

Hoe reinig ik de gasbranders?

Verwijder de roosters, deksels en kronen. Was ze met zeepwater, spoel en droog ze grondig. Zorg ervoor dat de openingen niet verstopt zijn. Gebruik geen staalwol.

De oven wordt niet heet, wat controleren?

Controleer of de ovenknop op een verwarmingsstand staat (niet op 0). Als handmatige ontsteking niet werkt, controleer de gastoevoer en of het thermokoppel actief is (knop 3 seconden ingedrukt houden na ontsteking).

Welke pannendiameters gebruiken?

Snelbrander: 22-26 cm, halfsnel: 14-22 cm, hulpbrander: 12-18 cm. Gebruik vlakke bodems voor een beter rendement.

Hoe stel ik de minimale vlam van de branders af?

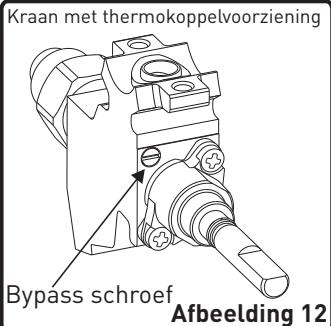

Na conversie van gas, stel de bypass-schroef op de kraan (zichtbaar na verwijderen van het frontpaneel) af om een vlam van minimaal 4 mm in de minimale stand te krijgen. Deze handeling moet door een professional worden uitgevoerd.

Kan ik een externe timer gebruiken met dit fornuis?

Nee, het apparaat is niet bedoeld om te worden bediend door een externe timer of afstandsbediening. Het moet rechtstreeks op een geaard stopcontact worden aangesloten.

Hoe reinig ik de binnenkant van de oven?

Wacht tot de oven is afgekoeld, veeg vervolgens de wanden af met een zachte doek met zeepwater. Spoel met schoon water en droog. Gebruik geen schurende reinigingsmiddelen of stoom.

Wat te doen bij gaslucht?

Sluit onmiddellijk de gaskraan en de knop van het apparaat. Gebruik geen elektrische schakelaars. Open ramen en ventileer. Neem contact op met uw installateur of de klantenservice. Zoek niet naar het lek met een vlam.

GEBRUIKSAANWIJZING HIG CG 60 4CM BVT HIGH ONE

Bedankt om voor dit product van HIGHONE gekozen te hebben.

ELECTRO DEPOT kiest, test en beveelt de producten van het merk HIGHONE aan, deze staan garant voor eenvoud in gebruik, betrouwbare prestaties en een onberispelijke kwaliteit.

Dankzij dit toestel weet u dat elk gebruik tevredenstellend zal+zijn.

Welkom bij ELECTRO DEPOT.

Bezoek once website www.electrodepot.be

ELECTRO DEPOT

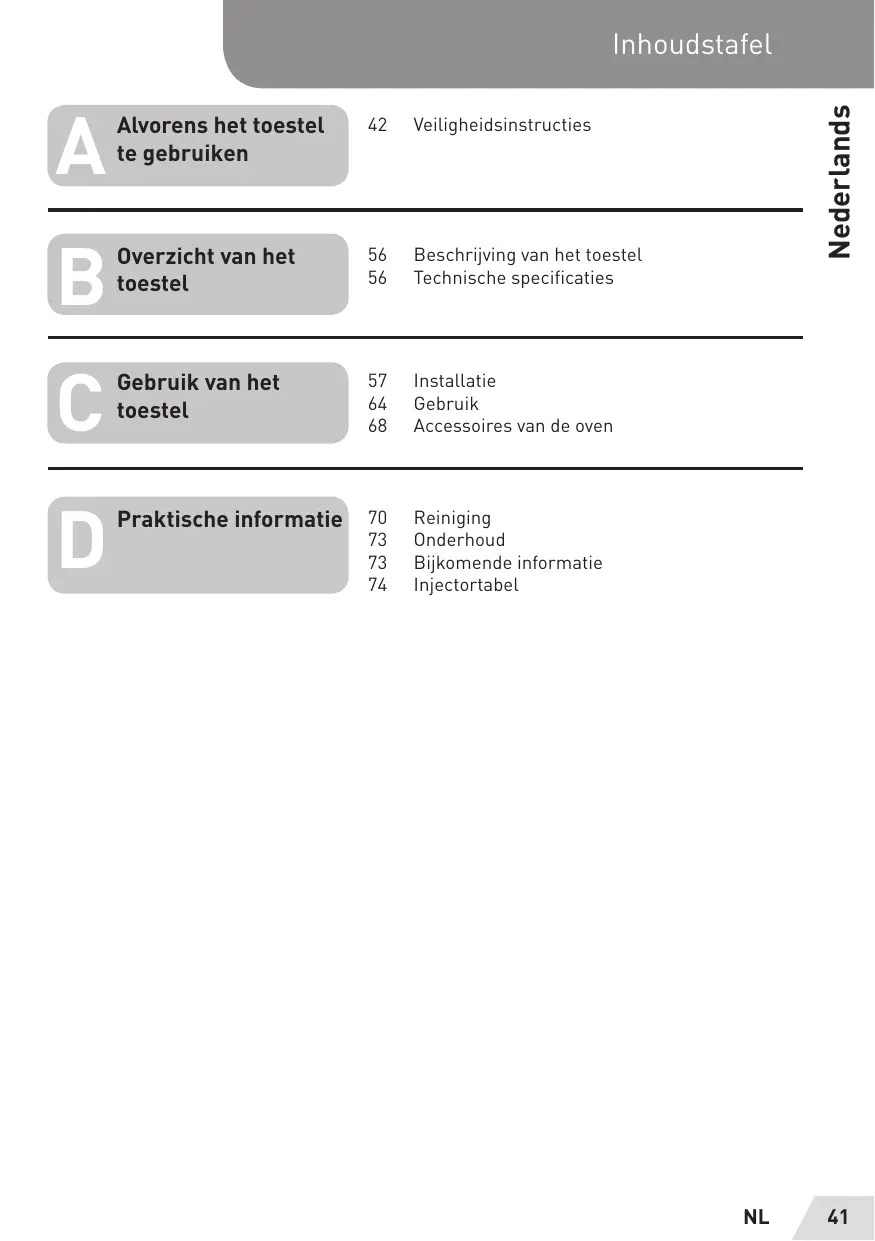

Alvorens het toestel te gebruiken

42 Veiligheidsinstructies

Overzicht van het toestel

56 Beschrijving van het toestel

56 Technische specificaties

Gebruik van het toestel

57 Installatie

64 Gebruik

68 Accessoires van de oven

Praktische informatie

70 Reiniging
73 Onderhoud
73 Bijkomende informatatie
74Injectortabel

Veiligheidsinstructies

Besteklant,

Het is ons doel u kwaliteitproducten voor te stellen die beantwoorden aan uw verwachtingen en die vervaardigd worden in moderne fabrieken waar alle fornuizen aan kwaliteitstesten onderworpen worden.

Deze handleiding omvat alle informatie die nodig is voor de installmenten het gebruik van uw nieuwe fornuis.

Alvorens van start te gaan met het gebruik van uw nieuwe fornuis, raden wij u aan deze handleiding aandachtig te lezen, want deze bevat alle basisinlichtingen voor een correcte en betrouwbare installmentie, een goed gebruik en een regelmatig onderhoud van uw fornuis.

Dit fornuis mag enkel dooreen bekwaamvakmangeinstalleerd worden, inovereenstemming met de

veiligheidsnormen en de wetten die van kracht+zijn. Tracht het fornuis nooit zich te herstellen.

Lees deze handleiding aandachtig en volledig alvorens uw kooktoestel te gebruiken en bewaar deze om deze later te können raadplegen wanner dat nodig zou zich.

Deze handleiding is ontworpen voor verschillende modellen. Uw kooktoestel is misschien Niet voorzien van alle eigenschappen die in deze handleiding beschreiben worden. Gelingve in de handleiding de eigenschappen te controlleren in de paragrafen met afbeeldingen.

• De vervaardiging van uw kooktoestel is in overeenstemming met allenationale en internationale

normen en reglementeringen die van kracht zich voor wat betreft de materie.

• De onderhoudswerken mogen enkel door ervarentechniekers uitgevoerd worden. Herstelingen on onderhoud uitgevoerd door Niet-gekwalificierde Personen stellen u bloot aan gevaren. Wijzig despecificaties van uw kooktoestel in geen enkel geval. Voer zich geen herstelingen uit, hierdoor zou u zich{kunnenblootstellen aan gevaren zoals elektrocutie.

• Controller voór de installment dat deplaatselijke voorzieningen (naargelang uw toestel: aard en druk van het gas, spanning en freiquentie van de elektriciteit) compatibel zich met de eigenschappen die op het typeplaatje van uw toestel aangeduid worden. Bij schade door een onaangepaste aansluiting of onaangepaste installment, zal de garantie verrallen.

OPGELET

Uw kooktoestel is enkel ontworpen voor de bereiding van voedingsmiddelen en is enkel geschikt voor huishoudelijk gebruik. Het toestel mag nooit voor andere doeleinden gebruikt worden, bijvoorbeeld in een commerciele omgeving of om een zaal teverwarmen. De fabrikant is in geen geval aansprakelijk voor schade die het gevolg is van ongepast, verkeerd of onachtzaam gebruik.

• Voor de elektrischeteoestellen: de elektrischveiligheid van uw kooktoestelis enkel gegardeerd indien dit aangesloten is op eenelektrische voeding met

aarding, conformde geldende normen inzake elektrische veiligkeit. Raadpleeg een erkend elektricien wanner u nicht zeker bent van uw elektrische installmentie met aarding.

• Dit kooktoestel mag Niet gebruikt worden door kinderenjonger dan 8aar of door Personen met beperkte fysieke, zintuiglijke of mentale capaciteiten of met gebrek aan de vereiste ervaring of kennis, waardoor ze dit toestel Niet+zonder risico+kunnen gebruiken wanner zeriet Niet onder toezicht staan of in de afwezigheid van instructies van een verantwoordelijk persoon die een gebruik van het toestelzonder gevaar verzekert. Kinderen mogenniet spelensmet het toestel. Kinderen die reinigings- en onderhoudshandelingenuitvoerendienen onder toezicht te staan van een verantwoordelijk persoon.

• Probeer het toestel nicht op te tilen of te verplaatsendoor aan het handvat van de oven te trekken.

• Dit toestel is Niet aangesloten op een afvoertoestel voor verbrandingsgassen. Het dient geinstalleerd en aangesloten te worden volgens de geldende voorschriften. Bijzondere aandacht dient besteed te worden aan de voorschriften inzake de ventilatie.

• Wonneer na afloop van 15 seconden de gasbrander nicht aanslaat, sluit u de hendel van de betreffende brander, open de deur van de keuken en wacht minstens één minuut alvorens te proberen het brander opnieuw in te schakelen.

• Deze instructies geldene nikel wanner het symbol van het land op uw kooktoestel voorkomt. Wanner het symbol van het land Niet op uw kooktoestel staat, is het belangrijk uw

toevlucht te nemen tot de technische informatatie met betrekking tot de bijzondere gebruiksvoorwaarden.

OPGELET

Het toestel en de toegankelijkde delen kuren erg warm worden tijdens het gebruik. Let erop de warm wordende elementen nicht aante raken. kinderenjonger dan 8 Jaardienenuit de buurt gehoudenteworden, behalve wannerze voortdurend in de gaten gehonden worden.

Tijdens het gebruik worden alle toegankelijkke elementen van uw kooktoestel heet en blijven deze gedurende een bepaaldeijd warm, zichs wanner u uw kooktoesteluitgeschakeld heeft. Raak de warmed oppervlakken Niet

aan (met inbegrip van de bedierenen en het handvat van de oven) en verhinder kinderenjonger dan 8aar in de buurt van het kooktoestel te komen. We raden aan de delen dierechtstreeks aan de warmte blootgesteld worden eerst te lately afkoelen alvorens ze aan te raken.

• Laat uw kooktoestel nooit onbewaakt anschter wanner u olie, vloeibare of vaste vetstoffen verwarmt. Deze stoffen+knen bij hogete temperatuur vuur vatten en een brand veroorzaken. TRACHT vlammen die afkomstig zich van brandende olie NOOIT te blussen met water; schakel uw toestel uit endek de kookpot of de pan af meteen deksel om de vlam te doven. Wanner u een dampkap heb, mag u deze nooit onbewaakt inschakelen wanner u de olie opwarmt.

Laat nooit ontvlambare materialen in de buurt van uw kooktoestel wonneer het in werkung is.

OPGELET

Risico op brand:

• Plaats nooit voorwerpen op de kookplaat.
• Leg geen voorwerpen op de kookplaaten bewaar geen enkel voorwerp onder druk zoals spuit bussen of brandbare materiai alen (voorwerpen in papier, plastic of stof) in de lade onder de oven of de kookplaat.

• Het plastic keukengerei maakt waar ook deel van uit (alsook de handvatten van het keukengerei).

Waarschuwing:

• Indien het oppervlak gebarsten is, dient u de stekker uit het stopcontact te trekken om het risico op elektrische schokken te vermijden.
• Indien uw toestel uitgerust is met een kookplaat in glas (vitrokeramisch of inductie) en indien het oppervlak gebarsten is, zet de regelaars dan op « 0 » om eventuele elektrische schokken te voorkomen. Indien er barsten zitten in de elektrische platen dändient de elektrische voeding onmiddelijk afgesloten te worden om zo elektrocutiete voorkomen. We raden aan geen metalen voorwerpen

zoals messen, vorken, lepels en deksels op het kookvlakteplaatsen odomat deze heet hunnen worden.

• Schakel het fornuis na gebruikuit door de bedieningsschakelaar te gebruiken. Reken Niet op de detector voorrecipienten.
• Verwijder restanten van overlopen alvorens het deksel te openen. Indien uw toestel uitgerust is met een deksel, dan dient u dit deksel op te tillen voor u de kookzones inschakelt. Vooraleer u het deksel terug op de kookzoneplaatst, dient u te controleren of het toestel goed afgekoeld is. De glazen deksels können breken wanner ze warm�. Schakel alle brandersuit alvorens de afdekplaat te sluiten.
• Het toestel is nicht bestemd om via een externetimer of een afzonderlijk bedienningssystemingeschakeld te worden. Uw kooktoestel mag nooit

aangesloten worden via een verlengsnoer, op een exter netimer, een driewegstekker of een apart bedieningssystem vanop afstand of eender welk ander toestel dat het toestel automatisch onder spanning zou brengen.
- Omtevermijden dat uw kooktoestel zou kantelen, dienen stabiliseringsbevestigingen aangebracht worden. Indien uw kooktoestel op een sukkel geinstalleerd werk, neemt u deoodzakelijk voorzorgen zodatezetniet kan vallen.

Waarschuwing:

Deze stabiliseringsinstelling moet opgesteld worden om te vermijden dat het toestel Kantelt (zie uitleg in de handleiding).

• Tijdens het gebruik worden het toestel erg warm. Let er op de verwarmende elementen binnenin de oven nicht aante raken. Wanneer de oven werkinq in is, mag u absolut

de verwarmende delen nicht aanraken (weerstanden): u loopt het risico brandwonden op te lopen.

• Controller of de handvatten van de kookpotten maar de binnenkant van de kookplaat gericht� om eventuele valpartijen te voorkomen. De handvatten van de kommtken hun warm worden, let op de kinderen.
• Let op de handvatten van de deur van de oven en op de bedieningshendels van de kookzones die warm+kunnen worden tijdens het gebruik van uw kooktoestelen tijdens een bepalde tijd na het gebruik.
• Gebruik geen schuren des schoonmaakmiddelen, caustische crèmes, schuursponzen of metalenschrapers om de onderdelen van uw toestel schoon te make (glas, email, inox, plastic en verf). Dit kan krassenEROORzaken en kan ervoor zorgen dat de oppervlakken in glas barsten

of andere onderdelen van het toestel beschadigen. Gebruik geen schurend onderhoudsproduct of harde metalen krabbers om de glazen deur van de ovente reinigen. Dit kan het oppervlak schrammen en leiden tot een barst in het glas.

• Gebruik geen stoomreiners om uw kooktoestel schoon te make.
• Alle mogelijkke veiligheidsmaatregelen werden getroffen om uw veiligheid te garanderen. Om te voorkomen dat de glazen elementen breken, dient u erop te letten zeniet te bekrassen tijdens de reiniging. Vermijd op de glazen oppervlakken te slaan of er voorwerpen op te lately vallen en op de glazen oppervlakken te kruipen (wonneer u boven uw kooktoestel werkt).

OPGELET

Controleer of het toestel van de elektriciteit losgekoppeld is vooraleer de lamp te verrangen om het risico op elektrische schokken te vermijden.

OPGELET

De toegankelijke delen{kunnenwarm worden tijdens het gebruik.

Bij pyrolytische reinigungendienen de ovengrillen, derekken en ander toebehorenverwijderd te wordenvooraleer de pyrolysecyclusgeactiveerd wordt.Overdreven spatten dieneneveneens schoongemaakt te worden voor het starten vande pyrolysecyclus.
- Gebruik enkel de voor deze oven aanbevolen thermische sonde (optie voor vleessonde indien uw toestel hiermeeuitgerust is).

• Oefen geen enkele drukuit opheftelektrischsnoer(indien voorzien) bij de installmentie van uw kooktoestel. Vergewis u ervan dat het snoer Niet vastkomt te zitten achefter uw kooktoestel. Wanner de voedingskabel beschadigd is, dient deze verrangen te worden door een kabel metdezelfde eigenschappen als de originele en dit door een erkend technicus om alle gevaren te voorkomen.

• Zet niets op de geopende deur van de oven of de geopende lade onder de oven en LAST kinderen Niet op de deur klimmen of zitten. Dit zou het toestel uit evenwicht hunnen brengen en bepaalde onderdelen beschadigen (aarom is hetoodzakelijk bevestigingen te installereren waardoor het toestel Niet kan kantelen). Bij gebruik van elektrische toestellen in de buurt van uw kooktoestel, dient u erop te letten dat de voedingskabel vandezetoestellen Niet in contact

staat met het hete oppervlak van uw kooktoestel.

Installatiewaarschuwingen

• Gebruik uw kooktoestel pas wanseer de installmentie voltooid is.
  Uw kooktoestel mag enkel geinstalleerd en in bedrijf gesteld worden dooreen erkend technicus. De fabrikant ziet af van alleaansprakelijkheid voor alleschade die resulteert uithet verkeerdeplaatsen of de installmentie van uwkooktoestel door een nieterkend technicus.
• Nadat u uw kooktoestel heeft uitgepakt, contrôleert u zorgvuldig of het Niet werk beschadigd tijdens het transport. Bij twijfel gebruikt u het Niet en neemt u dadelijk contact op met uw verkoper. Geziende verpakkingsmaterialen (polystyreen, nylon, Nietjes...) gevaarlijk kannen zijn voor de kinderen, verzamelt u en verwijdert u ze onmiddelijk

(steek ze in containers die specifiek bestemd zijn voor het recycleren ervan).

• Bescherm uw toestel segende atmosferische effecten. Stel het toestel Niet bloot aanrechtstreekse zonnestralen, regen, sneeuw, stof...
• De materialen die het toestel omringen (meubels) dieren bestand teijken tegen een minimumtemperatuur van 100^ .
• De omstandigheden waarin uw toestel op de gasleiding aangesloten worden, worden aangeduid op het etiket dat achteraan aangebrachte werk [enkel voor de kooktoestellen op gas en de gemengde kooktoestellen]. Wanner uw kooktoestel op gasflessen met propaan werkt, dient de fles buiten hetuis geinstalleerdte worden [enkel voor kooktoestellen op gas). We radenu aan een rookdetector in uwuis te installereren en een branddeken of een

brandblusser in de buurt van uw kooktoestel.

Tijdens het gebruik

• Tijdens de eerste inwerkingstelling van uw kooktoestel (ter hoogte van de oven) zal een kenmerkende geur van de isolatiematerialen en verwarmingselementen vrijkomen. Laat om deze reden uw oven alvorens deze te gebruiken eerst gedurende 45 minutes leeg werken aan zijnimumale temperatuur. U dient zich er ook van te vergewissen dat de kamer waar uw kooktoestel geinstalleerd worden goed verlucht is.

• Wanneer u de ovengebruikt, worden de interne en externe oppervlakken van het toestel warm. Op het moment van de opening van de deur van de oven, doet u een stap terug om te voorkomen dat u zich verbrandt aan de hetestoom die vrij zał komen uit de oven: er is een risico op

brandwonden.

• Plaats geen ontvlambare of brandbare materialen in de buurt van uw kooktoestel tijdens de werking.

• Gebruik steeds keukenhandschoenen om de kookplaten in de oven tezetten of ze eruit halen.

• Laat uw kooktoestel nooit onbewaakt anschter wonneer u olie, vloeibare of vaste vetstoffen verwarmt. Deze stoffen+kennen bij hoge temperatuur vuur vatten en een brand verooorzaken. Tracht vlammen die afkomstig zich van brandende olie nooit te blussen met water; schakel uw toesteluit endek de kookpot of de pan af met een deksel om de vlam te doven. Wonneer u een dampkap heb, mag u deze nooit onbewaakt inschakelen wonneer u de olie opwarmt. Leg geen brandbare stoffen in de buurt van uw kooktoestel wonneer dit werkt.

• Plaats de kookrecipiën steeds in het midden van de kookzone en richt de handvatten zodate ziet nied hinterlijk�zijn en kinderen zeniet vast konnen grijpen.

• Gebruik de kookzones nicht met lege kookpotten of zonder kookpot.
• Gebruik enkel Mitglienden met een platte bodem op de elektrische kookplaten. Snijd geen brood op de vitrokeramische en inductieglasplaten. De glazenplaat mag nicht als werkblad gelebruikt worden. Let erop geen Mitglienden op deplaat teplaatsen die deplaat hunnen beschaden. Reciën met scherpe randen hunnen het oppervlak aan de bovenkant krassen en beschaden. Advies: veeg systematisch de onderkant van de kookpotten af met een vod alvorens ze op het glazen oppervlak teplaatsen om de micropartikels onder het Mitgliënt, die het glas

zouden kunnen bekrassen, te verwijderen.

Gebruik enkel recipienten met een platte bodem op de vitrokeramische oppervlakken.

• Gebruik enkelrecipienten met een platte bodem, die specifiek bestemdijken voor inductie op inductie kook zones (aangegeven opde onderzijde van hetrecipient door defabrikant).

• Het is möglichk dat u een geluidje hoort bij het aanzetten van een kookzone.

• Gebruikers met een pacemaker dienen hun bovenlichaam minstens 30 cm van de ingeschakelde inductiekookzone te houden.

• Wanner u uw kooktoestel gedurende een langeperiode nietzal gebruiken, raden wij u aan het toesteluit teschakelen. Let er ook optegelijkkertijd de gaskraan tesluiten wanner u het toestel Niet gebruikt.

• Wanner u uw platen een bepaaldeijd Niet gebruikt, zal hetoodzakelijk+zijn om er een beetje olie op te doen om te voorkomen dat ze gaan roesten (platen in gietijzer).

• Vergewis u ervan dat de bedieningen van uw kooktoestel steeds op '0' staan wanner uw kooktoestel nicht gebruikt worden.

Verwijder het deksel van alle restanten van het overlopen alvorens het te openen. Laat de kookplaat afkoelen alvorens het deksel te sluiten. Plaats de roosters van de oven in de zijdelingse geleiders, die hiertoe voorzien worden. In het tegengestelde geval hunnen de roosters wanner u eraan trekt kantelen en kan de warme inhoud uith het kookgerei lopen of u verbranden.

• Bepaalde kooktoestellen met elektrische oven zich uitgerust meteentangentièle

ventilator. Deze ventilator werkt tijdens het koken. De lucht worden door de openingen:tussen de deur van de oven en het bedieningspaneel gestuwd. De ventilator kan blijven werkken nadat de oven werden uitgeschakeld om de bedieningen te helpen af te koelen: maak u nicht ongerust.

• Opgelet: het gebruik van een kooktoestel op gas produert warmte, vocht, geuren en gasverbrandingsproducten in de kamer waar uw kooktoestel zich bevindt. Controller of de keuken goed verlucht worden wanneer het kooktoestel werkt, blokkeer de openingen Niet of installereren een mechanisch ventilatietoestel (zoals een Mechanische afzuigdampkap). Ook bij elektrische kooktoestellen peroorzaakt het koken vocht en geuren. Het zar ook noodzakelijk

zijn een Mechanische ventilatievoorziening teinstalleren.

• Langdurig gebruik van uw toestel kan een bijkomende verluchting vereisen, zoals het openzetten van een venster of het harder zetten van de Mechanische ventilatie.
• Indien u de grill op gas (naargelang model) gebruikt, dient u de deur open te latent staan en het beschermingsdoekplaatsen (voor het bedieningspaneel en de regelaars) dat bij uw kooktoestel geleverd werk. Gebruik de grill op gas nooit wanner de deur van de oven gesloten is (voor kooktoestellen op gas met grill op gas).
• Wonneer u de elektrische grill (naargelang het model) gezruikt, dient de deur van de oven gesloten te zich (voor de kooktoestellen met elektrische oven).

OPGELET

De glazen deksels künnen barsten door de inwerking van de warmte. Alvorens het deksel opnieuw te sluiten, schakelt u alle brandersuit en dooft u de kookzones en LAST u het oppervlak van de kookplaat afkoelen.

• Zet niets op de geopende deur van de oven of de geopende lade onder de oven en LAST kinderen Niet op de deur klimmen of zitten. Dit zou het toestel uit evenwicht hunnen brengen en bepalde onderden beschadigen (aarom is hetoodzakelijk bevestigingen te installereren waardoor het toestel Niet kan Kantelen).

• Berg geen zware of ontvlambare voorwerpen (nylon, plastic zak, papier, kleding...) op in de lade onder de oven. Het plastic keukengerei maakt waar ook deel van uit (alsook de handvatten van het keukengerei).

• Droog geen handdoeken, sponzen of kledij in of op uw kooktoestel, noch op het handvat van de oven.

Tijdens de reiniging en het onderhoud

• Stop steeds uw kooktoestel voor de reiniging of het onderhoud door de stekker uit het stopcontact te trekken of door de hoofdschakelaar uit te schakelen. Verwijder nooit de bedieningsknop om het bedieningspaneel schoon te make.

• Gebruik nooit een stoomreiniger om de onderdelen van uw kooktoestel schoon te make.

Binnen de optiek van het behouden van de doeltreffendheid en het garanderen van de veiligheid van uw toestel, raden weu aan steeds originele stukken te gebruiken en once vertegenwoordigers te bellen indien nodig.

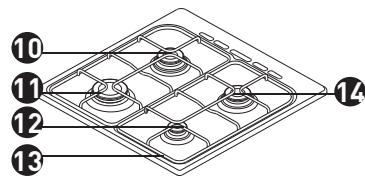

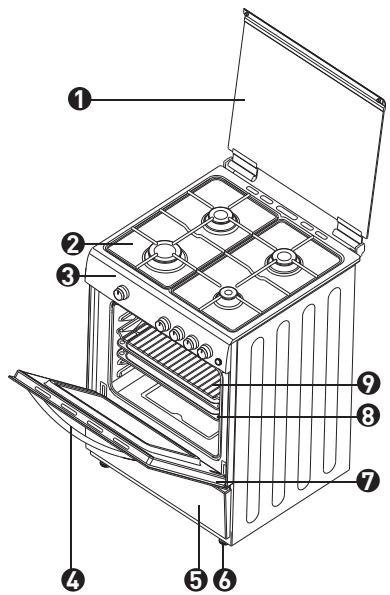

Beschrijving van het toestel

Deksel
Kookvlak
Bedieningspaneel
4 Handvat van de deur van de oven
Voorkant ruimte onder de oven of lade
6 Verstelbare poten
7 Deur van de oven

8 Vetvanger
9 Rooster
10 Semi-snelle brander
11 Snelle brander
12 Hulpbrander
Rooster steun kookpan
14 Semi snelle brander

Technische specificaties

Model	Diepte (cm)	Breedte (cm)	Hoogte (cm)
HIGCG604CMBVT	60	60	85

Installatie

Dit moderne, handige en praktische fornuis, dat vervaardigd wird met de Beste onderdelen en materialen, zal in alle opzichten aan uw verwachtingen beantwoorden. Lees deze handleiding aandachtig om alle functies te kennen en de best mogelijkke resultaten te verkrijgen, alvorens uw fornuis te gebruiken. Houd voor een correcte installmentie rekening met de volgende aanbevelingen om alle problemen of gevaarlijke situatuies te vermijden. Deze要去en ook gelezen worden door de technieker die het fornuis zal installereren.

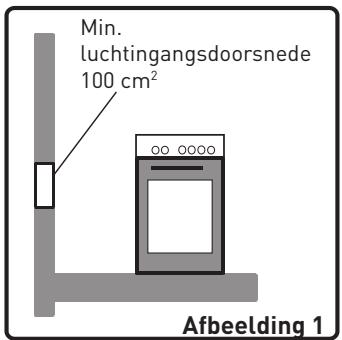

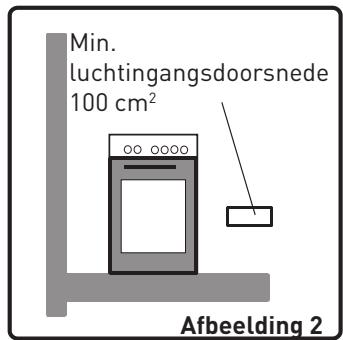

Installatie-omgeving van uw fornuis

• Uw keuken dient geinstalleerd en gebruikt te worden in een op een doeltreffende manier geventileerde ruimte. De gasverbranding is möglichk dankzij de zuurstof in de lucht. Het is dus noodzakelijk dat deze lucht ververst worden en dat de verbrandingsproducten afgevoerd worden in overeenstemming met de geldende reglementen. Er dient voldoende naturuilijke ventilatie te zich om gas te konnen gebruiken in deze omgeving. De gemiddelde luchttoevoer dient via de ventilatie in de muren die rechtstreeks in contact staan met buiten te gebeuren (zie onderstaande tekening).

• Tijdens de werkking heeft dit fornuis 2m3/u lucht per kW nodig.

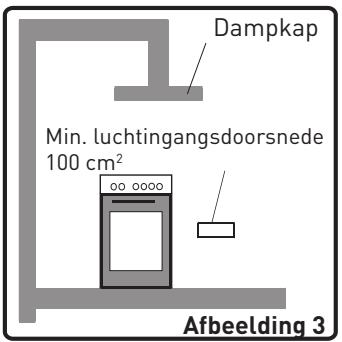

• De luchtstroom dient onderaan aangevoerd (minimum 100~cm^2 ) en bovenaan afgevoerd worden (minimum 100~cm^2 ). Deze ventilaties dienen dus een oppervlak te hebben van ten minste 100~cm^2 , de doeltreffendheidsdrempel voor de luchtdoorvoer. Deze ventilaties dienen open teijken en mogen nooit verstopt zitten. Ze dienen zich bij voorkeur in de buurt van dechterkant van het fornuis te bevinden (voor de luchttoevoer afb. 1 en 2) en tegenover het verbrande gas dat veroorzaakt worden door het koken (voor de afvoer), d.w.z. ten minste 1,80m boven de grond. Wanner het onmogelijk is deze ventilatoren maar buiten te openen op de plek waar het fornuis geinstalleerd is, mag deoodzakelijk je lucht ook ut een andere kamer komen op voorwaarde dat deze correct geventileerd worden en dat het geen slaapkamer of gevaarlijke ruimte betreft.

Afvoeren van verbrandegassen

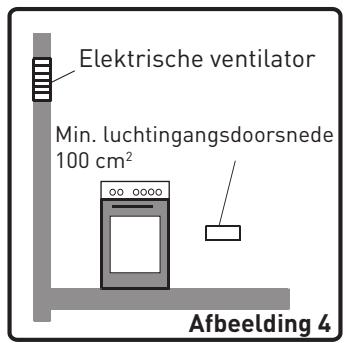

We raden aan ofwel een dampkap dierechtstreeks aangesloten is op een leiding dierechtstreeksaar buiten loopt (afb. 3),ofwel een elektrische ventilator te installereren op

het venster of de buitenmuur (afb. 4) om de verbrande gassenrechtstreeks maar buiten te kuren afvoeren. Het vermogen van de elektrische ventilator dient berekend te worden om de lucht in de keulen 4 tot 5 keer te kuren vernieuwen per uur (met het eigen luchtvolume per uur).

Installatie van uw oven

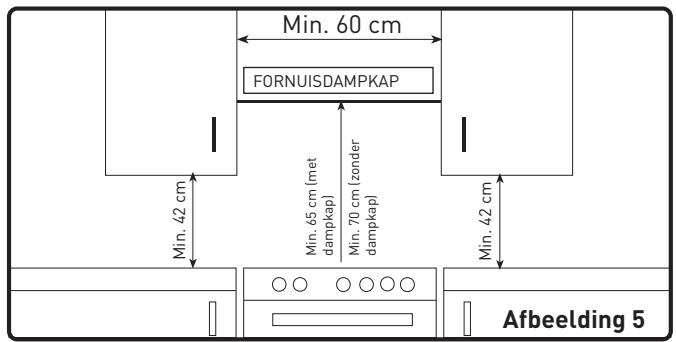

• Het fornuis mag in de buurt van een ander meubel geinstalleerd worden, maar let erop dat de hoogte van de meubels in de omgeving Niet hoger is dan de hoogte van het fornuis (zie afbeelding 5).
• Indien de meubels hoger�n dan het fornuis, laut u een ruimte van ten minste 10 cm tussen de zijkanten van het fornuis en de meubels.
• De minimale hoogte tussen de kookplaat en de dampkap (of de muurrelementen) worden aangegeven op afbeelding 5. De dampkap dient zich ten minste 65~cm boven de kookplaat te bevinden. Wanner er geen dampkap is, dient er een afstand van ten

minste 70 cm teijken tussen de kookplaat en het meubel erboven.

• Laat een vrije ruimte van 2 cm:tussen de awhilederve van het fornuis en de muur, en tussen de zijkanten van het fornuis en de omliggende meubels.
• Let erop de kookplaat Niet in de buurt van een koelkast te plaatsen, dat er geen ontvlambare materialen zoals gordijnen, doeken... in de buurt�zijn die snel vuur kunnen vatten.
• De meubels er rond dieren vervaardigdt te worden uit een materiaal dat bestand is tegen een temperatuur van 90^ .

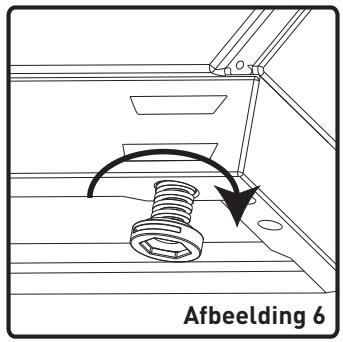

Afstelling van de poten

Uw fornuis beschikt over 4 verstelbare poten. Nadat het op de voorzieneplaats gezet werk, is het noodzakelijk te kijken of het waterpas staat. Hiervoor past u de 4 verstelbare poten aan door ze aan of los te draaien (afbeelding 6). Het fornuis dient absolut uht horizontal geplaatst te worden. De instelling kan gebeuren tot een maximale hoogte van 30~mm . U kunt de lade van het fornuis verwijderen om de hoogte van de poten te verstellen. Wanner de poten correct afgesteld zich, mag u het fornuis Niet bewegen door eraan te trekken, maar door het op te tilten (let op dat u het nicht optilt bij het handvat van de deur van de oven).

Aansluiting op gas

Aansluiting op de gasleiding en contrôle op lekken

De gasaansluiting dient volgens de van kracht zijnde normen ook door een erkend technicus te gebeuren (volgens articikel 10 van de verordering van 02-08-1977 en de regels van artikel D.T.U 61-1 die opleggen dat op het uiteinde van de leiding een bedieningskraan voor aardgas aanwezig is met een reduceerklep-ontspanner conform de norm NF D 36-303. Deze bedieningskraan LAST toe de gastroevoer te onderbreken wonneer het fornuis Niet gebruikt wordt). Controller eerst wat voor soort gas er geinstalleerd werd op het fornuis. Deze informatatie wordt aangeduid op het label dat op de achterkant van het fornuis gekleefd is. U vindt er de informatatie met betrekking tot het soort gas en de injectoren in de tabel met technische specificaties. Controller of de druk van het aangevoerde gas in overeenstemming is met de waarden die vermeld worden in de tabel met de technische kenmerken om een betere doeltreffendheid te hebben en een minimaal gasverbruik te verzekeren. Indien de druk van het gezrukte gas verschilt van deze waarden of variabel is, dient u een drukregelaar op de aanvoerleiding te installereren. We raden u aan de klantendienst te contacteren om deze metingen en afstellingen uit te voeren.

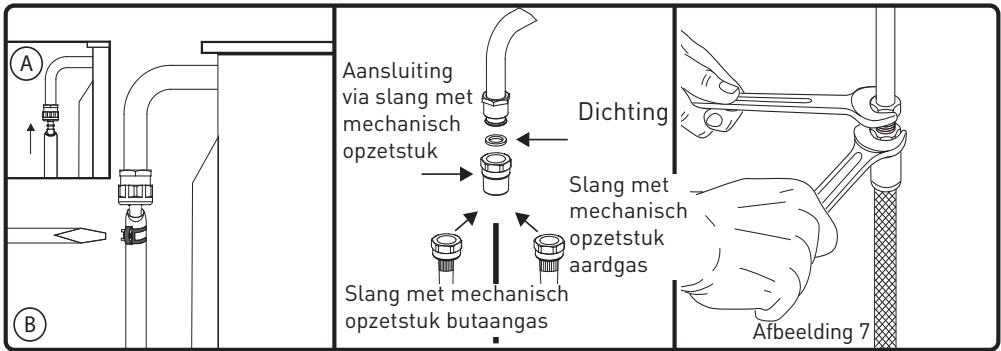

Aansluiting voor butaan (G30) - propaan (G31)

De technicus dient eerst de gasregeling van uw fornuis te controleren. Wanner deze gevoed wordt met aardgas, dieinen de injectoren (zie hieronder) verrangen te worden om het fornuis te kennen gebruiken met butaangas. De installmentie dient te gebeuren met een specifieke gasleiding voor butaan/propaan (NF D 36112 of NF D 36125 -norm) verkocht met 2 kransen, ofwel met een specifieke flexibele leiding met mechanisch opzetstuk met gemonteerde aansluitingen.

Indien u een flexibele leiding met mechanismisch opzetstuk wenst te gebruiken voor de aansluiting :

• gebruik de aansluiting die meegeleverd worden met de wisselstukken voor aardgas,
• controller of de leiding die u gebruikt in overeenstemming is met de norm NF D 36112 of NF D 36125,

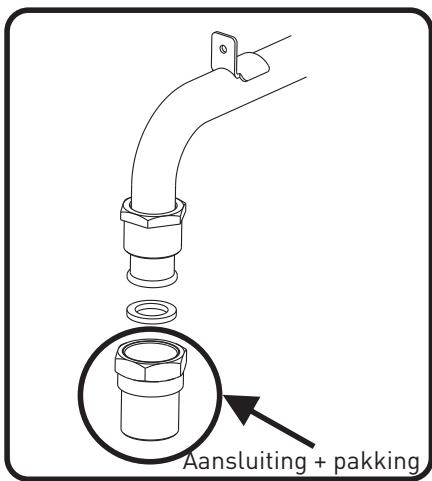

• gebruik steeds een pakking tussen de aansluiting en de gastoevoer.

Indien u een leiding voor butaan/propaaan met krans installeert, dient het opzetstuk voor butaangas met de pakking geinstalleerd te worden op het fornuis, de leiding dient op dit opzetstuk geplaatst te worden door deze correct aan te draaien, maar zonder de leiding door te snijden. Doe hetzelfde langs de kant van de reduceerklep (zie afb. 7). De maximaal toegestane lenghte bedraagt 1,5 m. Het is belangrijk de vervaldatum, die aangegeven worden op de leiding, in de gaten te houden en de leiding te verrangen voor deze datum om de verligheid te garanderen.

Wanner u een flexibele leiding met mechanisch opzetstuk monteert, is een butaanopzetstuk overbodig. Het volstaat de verbindingsstukken van de leiding met mechanisch opzetstuk aan te draaien aan de kant van het fornuis en aan de kant van de fles (correct aandraaien met 2 sleutels zoals aangegeven op het bovenstaande schema).

Aansluiting op aardgas (G20/G25)

De technicus dient een leiding met mechanisch opzetstuk te installereren volgens de norm NF D 36100/36103/36121 en het fornuis aan te sluiten in overeenstemming met de van krachtzfjnde normen.

Punten om na te leven tijdens de aansluiting van de leiding op de gastoevoer:

• Geen enkel deel van de slang mag in contact komen met een oppervlak dat warmer is dan 50^ (de minimale afstandCUSden de slang en de warme delen dient 20 mm te bedragen).
• De lenghte van de leiding mag Niet langer zich dan 1,50 m.
• De leiding mag Niet gesneden, geklemd of geplooid worden.
• De leiding mag Niet in contactkommen met puntige, scherpe randen of bewegende voorwerpen en mag Niet defect zich.
• Vór de installmentie dient de leiding volledig gecontroleerd te worden om na te gaan of deze geen fabricagebout vertoont.
• Wanner het gas aangesloten is, dient de dichtheid van de leiding gecontroleerd te worden met een specifiek product met luchtbellen door een erkend technicus. Er mag

geen enkel belletje verschijnen. Wonneer er luchtbellen verschijnen, contrôleert u de aansluitingspakking en voert u de test opnieuw UIT. Nooit een aansteker, lucifers en dergelijk gebruikenijdens de controle.

• De buisklemmen van de butaangasleiding mogen nicht verroest�.
• De geldigheidsdatum van de leiding dient regelmatig gecontrolererd te worden.
• De gasaansluiting bevindt zich aan de rechterachterzijde van het toestel (toestel van vooraan gezien) en is voorzien voor een gastoevoer aan de rechterkant. Indien uw gasvoeding zich aan de linkerkant bevindt, dient u een gehomologeerde serieskit te installereren die beschikbaar is bij de klantendienst.

OPGELET

Gebruik geen aansteker of lucifer om op gaslekken te controeren.

Verandering van gas

OPGELET

De volgende procedures dieren uitgevoerd te worden door een erkend technicus.

Uw fornuis werk ontworpen om hetzij op vloeijaar petroleumgas (butaan of propaan) hetzij op aardgas te werken. De branders können aangepast worden aan dit type gas door de overeenkomstige injectoren te verrangen en door de minimumlengte van de vlam van elke brander af te stellen. De volgende stappen dieren verplicht uitgevoerd te worden: procedure voor het verrangen van de injectoren:

Branders van het kookvlak:

• Onderbreek de hoofdgastoevoer en trek de stekker UIT het stopcontact.

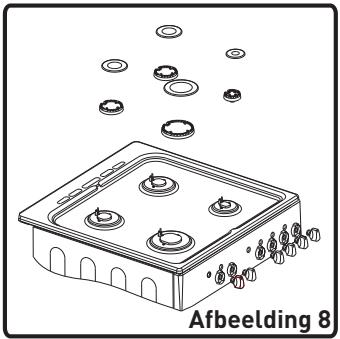

• Verwijder het branderdeksel en de bovenste brander (afbeelding 8).

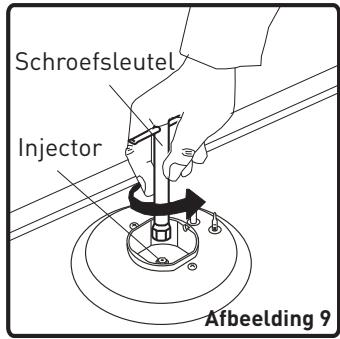

• Schroef de injectoren los. Gebruik hiertoe een sleutel van 7 mm (Afbeelding 9).
• Plaats de neue injectoren in overeenstemming met het te gebruiken type gas, volgens de tabel met de technische specificaties. Let erop dat de neue injectorenrecht vastgeschroefd worden. Wanner u ze schuin monteert, riskeert u het steunnet te beschadigen en dient de houder verrangen te worden (niet gedekt door de garantie).

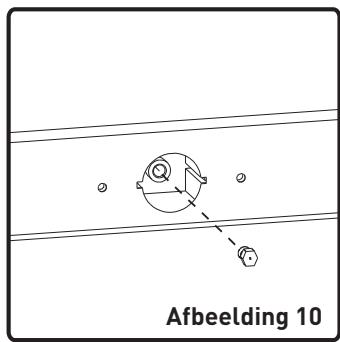

Injectoren van de oven :

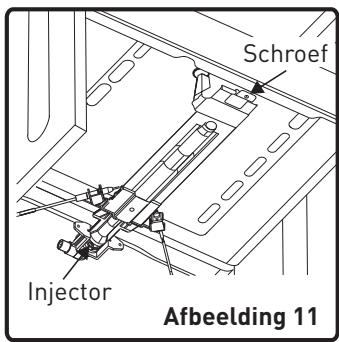

Ze worden vastgemaakt met een schroef aan het uiteinde van de brander. Verwijder de schroef, trek de brander van de grill maar u voor toegang tot de injector, die zich aan dechterkant boven de moffel van de oven bevindt (afbeelding 10). We raden u aan een zaklamp te gebruiken om het werk uit te voeren.

Voor de brander van de oven (onderaan), opent u de deur van de oven, maakt u de bevestigingsschroef van de ondersteplaat los. Open het compartmenten onder de oven (lade of klapdeur) voor toegang tot de bevestigingsschroef vooraan die zich op de brander bevindt (afbeelding 11). Indien het fornuis isuitgerust met een vast frontje, dient u eerst de deur van de oven te demonteren om toegang te krijgen tot de bevestigingsschroef van deze plantaat. Verwijder de schroef van de brander en plaats de brander diagonalaal om toegang te krijgen tot de injector die zich aan de achterzijde onderaan van de moffel van de oven bevindt (afbeelding 10).

Schroef de injectoren los. Gebruik hiervoor een sleutel van 7 mm. Plaats de neuee injectoren in overeenstemming met het te gebruiken type gas, volgens de tabel met de technische specificaties. Let erop dat deze neuee injectorenrecht vastgeschroefd worden. Wanner u ze schuin monteert, riskeert u het steunnet te beschadigen en dient de houder verrangen te worden (niet gedekt door de garantie).

Regeling van de vlam op de minimale hoogte ten opzichte van de kraan

De lengte van de vlam op de minimale positie kan geregeld worden met behulp van een platte schroef ter hoogte van de kraan. Voor de kranen met thermokoppel bevindt de schroef zich aan dechterzijde van de stang van de kraan (afbeeling 12). Voor een makkelijkere regeling van de vlam in de minimale stand, raden we aan het bedieningspaneel af te nemen voor de fornuizenuitgerust met een thermokoppeling en micro-onderbroker (automatische ontsteking) tijdens de regeling.

Om de minimumpositie te bepalen, ontsteekt u de branders eén voor eén en zet u ze in de minimumstand. Met behulp van een schroevendraaiertje schroeft u de bypass-schroef ongeveer 90^ los of vast. Wanner de vlam een hoogte van ten minste 4 mm bereikt, is de instelling correct. Controller of de vlam Niet dooft wanner u van de maximumstand waar de minimumstand gaat. Creeer een kunstmatige wind met uw hand in de richting van de vlam om te zien of deze stabel is.

Bij de overstap van aardgas op LPG dientdezelfde schroef maximaal losgezet te worden.

Wat de brander van de oven betreft, LAST deze gedurende ten minste 5 Minutes werken in de minimumstand.

Open en hersluit de deur van de oven 2 tot 3 keer om de stabilititeit van de vlam van de brander te controleren.

De regeling van de minimale stand van de vlam is nicht vereist voor de brander van de grill.

Bij de overstap van LPG op aardgas dient de bypass schroef losgezet te worden. Bij de overstap van aardgas op LPG dientdezelfde schroef maximaal losgezet te worden. Tijdens deutscheinstallingdient u zich ervan te vergewissen dat het fornuis losgekoppeld is van het elektriciteitsnet en dat de gastoevoer geopend is.

Vervanging van de gastroeverleiding:

Controleer regelmatig de vervaldatum van de gasleiding van uw fornuis. Wanner de vervaldatum nadert, is hetoodzakelijkde leiding te verrangen.Deze ledingen zich in de handel verkrijgbaar en dieren in overeenstemming te zich met de normen die momenteel van kracht zich. Nadat u de leiding verrangen heeft, controleert u of er geenlek is aan de hand van de informatie in de bovenstaande paragraaf: aansluiting op de gasleiding en controle op lekken.

Gebruik

Gebruik van branders

Inschakeling van branders

De symbolen van de hendels op het bedieningsspaneel geven de positie van de brander aan.

Handmatige inschakeling van de gasbranders

Wonneer uw fornuis Niet uitgerust is meteen elektrische ontsteking of wonneer ereen panne is aan het elektriciteitsnet dientu de onderstaande procedures na te leven:

Voor de branders van het kookvlak:

Om één van de branders in te schakelen, drukt u en draait u de hendel van de betreffende kraan in gegenwijzerzin tot wonneer.Deze in de maximale positie staat en benader de kroon met gaatjes van de brander zo snel möglichk met een lucifer of gasaansteker.Verwijder de ontstekingsbron van zodra u een stabiele vlam ziet.

Voor de branders van het kookvlak:

De kookvlakken uitgerust met veiligheden met thermokoppeling minimaliseren het gevaar wanner de vlam per ongeluk dooft. Om deze reden houdt uijdens het handmatige ontsteken de hendel van de kraan ingedrukt om stabiele vlammen te verkrijgen. Wanner de vlammen onstabel blijven nadat u de knop heeft losgelaten, hervat u de procedure. Wanner de vlam dooft, sluit dan het thermokoppelsysteme de gastoevoer van de betreffende kraan maar de brandier en worden zo de ophoping van onverbrand gas verhinderd. U bent verplicht ten minste 90 seconde wachten alvorens de gasbrander na een automatische onderbreking opniew in te schakelen.

Voor de brander van de oven (uitgerust met een thermokoppeling):

Alle branders van de oven/grillশuiuuitgerust met veiligheden met thermokoppeling en beperken het gevaar wanner de vlam per ongeluk ingeschakeld wordt. Om de brander van de oven te doven, houdt u de hendel van de kraan van de oven ingedrukt en draait u deze in gegenwijzerzin tot wanner de hendel in de maximumpositie staat. Terwijl u de hendel ingedrukt houdt, brengt u meteen een lucifer of gasaansteker bij de ontstekingsopening aan de linkervoorzijde van de brander. Zodra de brander ontstoken is en de vlam stabel is, verwijdert u de ontstekingsbron onmiddelijk en houdt u de hendel nog een drietal seconden ingedrukt. Hervat de procedure wanner de vlammen onstabel zichn nadat u de hendel heeft losgelaten. Wanner de vlam dooft, sluit het thermokoppelsysteme de gastoevoer van de kraan van de ovenaar de branderen wordt zo de ophoping van onverbrand gas verhinderd. Wanner de brander van de oven Niet ontsteekt nadat u de knop van de brander gedurende maximaal 30 seconden heeft ingedrukt, opent u de deur van de oven en bent u verplicht ten minste 90 seconde te wachten alvorens te proberen de brander opnieuw te ontsteken. Wanner de vlammen per ongeluk UIT de oven ontsappen, herhaalt udezelfde procedure.

Uitleg van de veiligheidsvoorziening thermokoppel:

een thermisch onderdeel detecteert de vlam van de brander en houdt de gaskraan open. Bij het verdwijnen van de vlam detecteert het thermische onderdeel het warmteverlies en onderbreekt deze de toevoer van de gaskraan.

Gebruik van de branders van het kookvlak

0
Stopstand

0
Maximum stand

0
Minimum stand

0
Midden

Afbeelding 14

De hendels van de kookplaat hebben 3 standen: Stop [0], Maximum (groot vlamsymbol) en Mini (klein vlamsymbol). Nadat u de brander heeft ingeschakeld op de stand 'Maximum' zoals hierboven uitgelegd, heeft u de mogelijkheid om de hoogte van de vlam in te stellen tussen de standen 'Maximum' en 'Minimum'. Zet de hendel liever NietCUSden de standen 'Maximum' en stop'.

Na de inschakeling gaat u over tot de visuèle contrôle van de vlammen. Wanner er een gele punt ziet of sputterende of onstabile vlammen, sluit u de gaskraan en controleert u of de kronen goed geplaatst werden (afb 15.). Opgelet, deze elementen zich erg heet, wacht tot wanner ze afgekoeld zich om brandwonden te vermijden. Let erop dat er geen vloeistof in de branders stroomt. Wanner er per ongeluk vlammen uit de brander ontsnappen, sluit u de kranen, verlucht u de keuken met verse lucht en wacht ten minste 90 seconden alvorens de brander opniew in te schakelen. Om de bereiding te stoppen, draait u de hendel van de brander in wijzerzin tot wanner

de marketing van de hendel gegenover het punt '0' staat (de marketing op de hendel dient omhoog te staan). Uw kookplaat is uitgerust met branders met verschillende diameters. Om de doeltreffendheid van de branders te garanderen, dient u te letten om de omvang van de kookpotten die op de branders geplaatst worden en gebruikt u perfect vlakke kookpotten. Gebruik geen kookpotten met een bolle of holle bodem om energieverlies te vermijden. Gebruik kookpotten met een omvang die bij de vlam past. Wanner u recipiennent gebruikt met afmetingen diekleiner zichn dan deze die hierna vermeld worden, riskeert u energieverlies. De meest economische manier om het gas te gebruiken bestaat erin de vlam terug te brengen maar de minimale stand zodra het kookpunt bereikt is. We raden u aan uw kookrecipiert systematisch af te dekken.

Snelle brander: 22-26 cm Semi-snelle brander: 14-22 cm Hulpbrander: 12-18 cm

Afbeelding 16

Wanner u uw fornuis lange vrijd gebruikt, let u erop de gaskraan steeds te sluiten.

OPGELET

• Gebruik enkel kookpotten met een vlakke en vrij dikke bodem.
• Let erop dat de basis van de kookpot droog is alvorens deze op de branders teplaatsen.
• De temperatuur van de aan de vlam blootgestelde delen kan erg hoog oplopenijdens het gebruik. Dit is de reden waarom het verplicht is kinderen en dieren buiten het bereik van de branders te houdenijdens en na de bereiding.
• Na het gebruik blijdt de kookplaat een bepaaldeijd erg warm. Raak de kookplaat Niet aan en zet er geen voorwerpen op.
• Leg messen, vorken, lepels en deksels Niet op het kookvlak waar warm worden en+kunnen leiden tot ernstige brandwonden.

Gebruik geen kookgerei dat voor bij het werkblad uitsteegt.

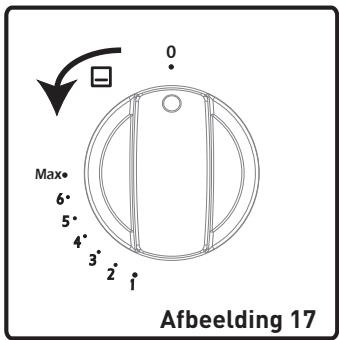

Gebruik van de brander van de gasoven

Nadat u de brander van de oven heeft ingeschakeld zoals hierboven uitgelegd, kurz u de temperatuur aan de binnenkant van de oven regelen door de hendel tegenover de aanduidingen op het bedieningspaneel of aan de onderkant van de hendel (minimum tot maximum) te zetten. Wanner uw oven is uitergerust met eenthermostat, raadpleegt u onderstaande tabel om de temperaturen te kiezen in functie van de te bereiden voedingsmiddelen. Vermijd de oven in werkung te stellen door de hendel tussen de positie 'Stop' en deindicatie van de minimumtemperatuur (in gegenwijzerzin). Gebruik de oven steeds tussen maximum- en minimumumposities.

Om de bereiding te stoppen, draait u eerst de hendel van de brander van de oven in wijzerzin tot wonneer de hendel boven het punt '0' staat (de markings op de hendel dient maar boven gericht te worden).

Voorverwarming

Wanner u de oven要去oorverwarmen, raden we aan dit 10 minuten voordat de schotels in de oven要去en te doen. Voor recepten die hoge temperatures vereisen zoals brood, deegwaren, rond brood, soufflés... Verwarm de oven voor voor optimale resultaten. Om betere resultaten te krijgen bij de bereiding van diepgevroren of verse voedingsmiddelen, let u erop de oven eerst te laten voorverwarmen.

Koken

• Uw fornuis worden geleverd (afhankelijk van het model) met platen, een vetvanger, een rooster en een draaispit om gezogelte te braden. U kurz bovendien gebruikmaken van glazen schotels, taartvormen of ovenplaten die in de handel verkrijgbaar zijn.
• Gelieve de instructies van de fabrikant met betrekking tot het gebruik van schotels in ache te nemen. Wanner ukleine schotels gekruikt,plaatst u deze zodenig op de rooster dat deze goed in het midden staan. De volgende instructies dienen eveneens in ache genomen te worden voor alle geëmailleerde platen.

• Wanner de te bereiden voedingsmiddelen Niet het totale kookoppervlak innemen, wanner het voedingsmiddelen die net uit de diepvriezer komen betreft of wanner de vetvanger gebruikt worden om het braadvocht op te vangen bij het braden kan deze staat van vom veranderen door de sterke temperatures den vieroorzaakt worden door het koken of het braden. De staat zal haar oorspronkelijke vom terugkrijgen wanner ze volledig afgekoeld is na de bereiding. Het betreft een geheel normal aan fenomeen dat veroorzaakt worden door de warmteoverdracht.

• Indien u glazen schotels of ander glazen keukengerei gebrukt in de oven, mag u ze nicht onmiddelijk na de bereiding blootstellen aan koude temperaturen. Plaats ze nooit op koude of vochtige oppervlakken. Plaats ze op een droge keukenhanddoek of een onderzetter en zorg ervoor dat ze langzaam afkoelen, zodat ze Niet können breken.

• Plaats de vetvanger nooit hebemaal onderaan de oven, aangezien hij oververhit zou kuren raken en het email van de oven zou kuren beschadigen.

Toebehoren van de oven

• Wonneer eenkleine schotel gebrukt worden,plaatst u deze in het midden van de rooster zodat deze correct geplaatst worden.
• Wanner de te bereiden voedingsmiddelen de planta van de oven Niet volledig bedekken, wanner de voedingsmiddelen uit de diepvriezer komen of wanner de planta gezruikt worden om de jus van de voedingsmiddelen op te vangenijdens het grillen, kan de planta verrormen door de hoge temperaturen. Zodra de planta na het koken wee afgekoeld is, krijgt deze+zijn normale vorm terug. Het is een normale fysieke verrorming die resulteert uit de inwerking van de warmte.
• Plaats geen glazen kookgerei in een Koude omgeving wanner deze UIT de oven komt. Plaats ze ook Niet op Koude en vochtige oppervlakken. Vergewis u ervan dat de oven progressief afkoelt, door deze op een onderlegger of vod teplaatsen. Wanner u dit nicht doet, kan deze barsten.
• Wanner u grilt in de oven, raden wij u aan de rooster te gebruiken die meegeleverd werd met de planta van dit product (indien uw oven ermee utgerust is). Wanner u de große rooster wenst te gebruiken, steekt u er een planta onder om de olie op te vangen. Giet ook water in deze planta voor een vlotte reiniging en om rook te voorkomen
• Zoals aangegeven in de vorige paragraaf gebruikt u de brander van de grill nooit zonder de beschermingsplaat. Wanner uw oven uitergerust is met een gasbrander en u de beschermingsplaat kwijt bent, gebruikt u deze Niet en bestelt u zo snel möglichk een neue bij de dichtstbijzijdende erkende dienst.

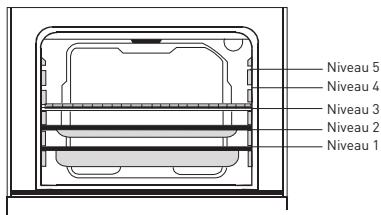

Toebehoren van de oven

Rooster

• De accessoires van uw oven+kunnen verschillen in functie van het model.

De rooster worden gebruikt om te grillen en om kookgerei te ondersteunen. Om de rooster goed in de oven te plaatsen,zet u deze op om het even welke steun en duwt u deze maarchyter.

Plaat met middelmatige dikte

Deplaat met middelmatige dikte dient voor de bereiding van ragouts. Om de rooster goed in de oven teplaatsen,zet u deze op om het even welke steun en duwt u deze waarchyter.

Rooster: worden gebruikt voor de grillfunctie of om andere schotels of platen op teplaatsen, met uitzondering van de vetvanger.

Vetvanger met ondiepe bodem: worden gebruikt om gebak, zoals flans, te bereiden.

vetvanger met diepe bodem: worden gebruikt voor langzame bereidingen.

OPGELET

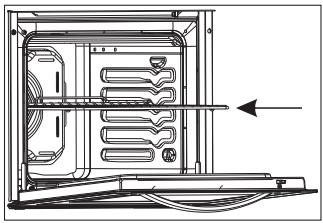

Plaats het rooster correct op een niveau tot het volledig in de oven zit.

Reiniging

Let erop dat alle hendels van de branders en bedieningenuitgeschakeld werden en dat het fornuis afgekoeld is alvorens de oven te reinigen.

OPMERKING

Trek de stekker steeds uit het stopcontact alvorens van start te gaan met de reiniging.

Controleer of de reinigingsproducten aangepast+zijn en aanbevolen worden door de fabrikant alvorens ze te gebruiken. Gebruik geen bijtende crèmes, schurende reinigingsmiddel schuursponsjes, staalwol of hard gereedschap om schade aan de oppervlakken te voorkomen. Wanner vloeistoffen overlopen rond uw oven,+kunnen de geëmailleerde delen beschadigd worden. Reinig de vloeistoffen die overliepen onmiddelijk met een passend product.

Reiniging van de binnenkant van de oven

De binnenkant van de geëmailleerde oven kan gemakkelijker gereinigd worden wanner de oven nog een beetje warm is. Veeg de oven na elk gebruik schoon met een zachte vod, die u eerst in zeephoudend water heeft gedrenkt. Veeg de oven daarna nog eens schoon met een vochtige vod en droog hem af. Het is somsoodzakelijk een vloeijaar reingingsproducte gebruiken voor een volledige reiniging. Reinig de oven vooral Niet met reinigingsmiddelen die droog�, in poedervorm of met een stoomreiniger.

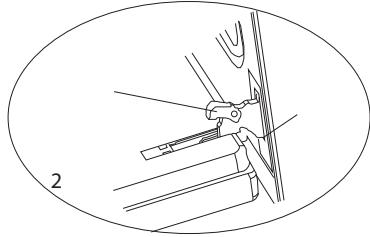

Omde deur van de oven te demonteren

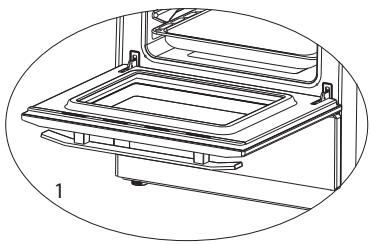

Om de deur van de oven te demonteren:

• Open de deur van de oven (1).
• Open de vergrendelingshendel tot in de eindstand (2).

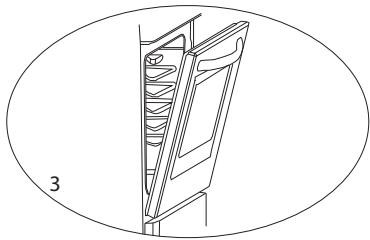

• Sluit de deur zodat.Deze bijna volledig geslotenis zoalsaangegeven in het schema en neem de deur af door.Dezeaar u te trekken.

OPMERKING

Omde deur terug temonteren，voert uhetprocesuitindeomgekeerde volgorde.

OPGELET

Vergewis u ervan dat de ingebouwde steunenzich wel degelijk op de steun van het scharnierbehinden zoals aangegeven in het tweede schema.

Het hermonteren van de deur gebeurt in omgeekerde richting van de bovenstaande uitleg. Vergewis u ervan dat de vergrendelingshendel goed op+zijnplaats zit.

Reiniging van de gasbranders

• Verwijder de geëmailleerde roosters, de branderdeksels en de bovenste branders (afbeelding 15).

• Reinig ze met zeephoudend water.

• Spoel ze en droog ze af met een zachte doek (laat ze nicht nat liggen).
• Na de reiniging vergewist u zich ervan de onderdelen correct geplaatst te hebben.
• Voorkom een deel van de kookplaat te reinigen met een stalen sponsje. Dit zou het oppervlak konnen krassen.
• De bovenste oppervlakken van de geëmailleerde roosters hun met dearend veranderen door het feit van hun gebruik en devlammen van de branders. Deze delen zullen Niet aangetast worden door roest en dit is geen defect dat verband houdt met de productie.
• Tijdens de reiniging van de kookplaat, dient u erop te letten dat het water in de branders stroomt om te voorkomen de injectoren te verstoppen.

Geëmailleerde onderdelen:

Reinig deze regelmatig met lauw zeephoudend water en droog ze af met een droge vod om ze als{nieuw te houden. Was ze Niet wanner ze nog warm+zijn en gebruik nooit poeders of schurende reinigingsmiddelen. Laat de volgende elementen nicht langdurig in contact komen met de geëmailleerde onderdelen: azijn, koffie, melk, zout, water, citroen of tomatensap. Deze+kunnen het geëmailleerde oppervlak onherroepelijk beschadigen.

Onderhoud

Andere controles

Controleer regelmatig de geldigheidsdatum van de gastoeverslang. Vervang de slang zo snel möglichk wanner deze gaat verrallen. Gieve contact op te nemen met de klantendienst bij problemen tijdens het gebruik van de bedieningsknoppen van de branders en de oven (bijvoorbeeld knoppen die moeilijk verdraaien).

Bijkomende informatatie

Alvorens contact op te nemen met de klantendienst

Wanneer het fornuis nicht werkt:

• Controller of het goed aangesloten is.
• Controller of er geen stroomonderbreking is en of er weldegelijk stroom op het stopcontact zit.

• De warmte werd misschien nicht ingesteld met de bedieningsknop van de oven.

Garing (indien het onderste deel of bovenste deel Niet egaal gaart):

• Controller de locaties van de roosters en platen, de gaartijd en de temperatuur van de thermostat die aanbevolen worden in deze handleiding.

De branders van het kookvlak werkt nicht correct:

• Controller of de elementen van de brander goed teruggeplaatst werden (vooral na een reiniging of installment).
• Het is möglichk dat de gastoevoerduk te Klein of te groot is. Voor de fornuizen die werken met LPG-flessen (butaan of propaan) controleert u of de flessen nicht leeg+zijn.

Wonneer er zichs na het uitvoeren van bovenstaande controles problemen met het fornuis blijven bestaan neemt u contact op met de Dienst na verkoop.

Informatie betreffende het transport

Indien u de oven dient te transporteren, bewaar dan de originele verpakking en vervoer de oven daarin. Respecteer de tips voor transport die op de verpakking aangeduid+zijn. Plak de branders en de branderroosters vast zodat niets kan bewegen tijdens het transport (of leg deze elementen in een afzonderlijke doos). Leg een blad papier:tussen het bovenste deksel en de kookplaat,dek het bovenste deksel af en kleef het dicht aan de zijkanten van het fornuis. Open de deur van de oven en plaatskarton of papier op de binnenkant van het glas zodat de platen en het rooster de deur Niet beschadigen tijdens het transport. Kleef ook de deur van de oven vast gegen de zijwanden.

Wanneer u Niet over de originele verpakking beschikt, neemt u maatregelen om het fornuis te beschermen gegen schokken, in het bijzonder de externe oppervlakken (glazen en geschilderde oppervlakken).

Injectortabel:

Totaal vermogen: G30 28-30 mbar 10,3 kW 749 g/u

LPG G30/G31 28-30/37
mbar

Aardgas G20/G25 20/25 mbar

Gascategory: II2E+3+
Bestemming: FR, B Klasse: 1

Snelle brander

Merkteken injector (1/100 mm)	85	115
Nominaal vermogen (Kw)	3	2,75
Nominaal debiet	218,1 g/u	261,9 L/u

Middelste brander

Merkteken injector (1/100 mm)	67	97
Nominaal vermogen (Kw)	1,75	1,75
Nominaal debiet	127,2 g/u	166,7 L/u

Hulpbrander

Merkteken injector (1/100 mm)	50	72
Nominaal vermogen (Kw)	1	1
Nominaal debiet	72,7 g/u	95,2 l/u

Brander oven

Merkteken injector (1/100 mm)	76	120
Nominaal vermogen (Kw)	2,8	2,8
Nominaal debiet	203,6 g/u	266,7 l/u

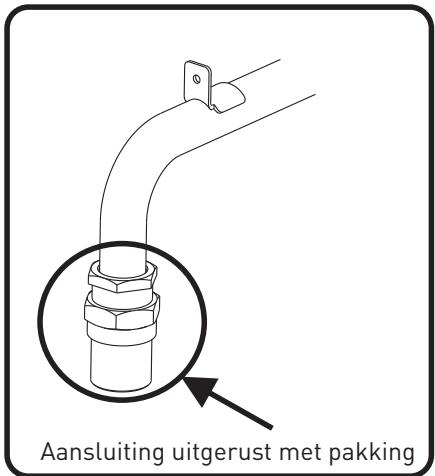

Aardgas:

LPG:

Uw toestel worden in de fabriek afgesteld om gevoed te worden met aardgas met een flexibele leiding met mechanisch opzetstuk:

Om uw fornuis aan te sluiten met een flexibele leiding met mechanische opzetstukken demonteert u de zowel de aansluiting als de reeds op de gastoevoer geinstalleerde pakking Niet. Vergewis u ervan dan de leiding die u gebruikt in overeenstemming is met de norm NF D 36100 / 36103 / 36121.

OPGELET

Nadat u de aansluiting op het gas heeft UITgevoerd, mag u Niet vergeten een lektest te doeon met zeephoudend water.

Wonneer uw toestel in de fabriek is afgesteld om gevoed te worden met butaangas :

Wanner u een aangepaste aansluitslang met een flexibele leiding met mechanisch opzetstuk OF wanner u de voedingswijze wenst te wijzigen en uw fornuis wenst aan te sluiten op het aardgas met een aansluitslang met een flexibele leding met mechanisch opzetstuk.

Gebruik de aansluiting de meegeleverd worden met de wisselstukken. Vergewis u ervan dan de leiding die u gebruikt in overeenstemming is met de norm NF D 36100 / 36103 / 36121. Gebruik steeds een pakking:tussen de aansluiting en de gastoevoer.

OPGELET

Nadat u de aansluiting op het gas heeft UITgevoerd, mag u Niet vergeten een lektest te doein met zeephoudend water.

Gracias!

Dit product worden gegardeerde voor eenperiode van 2aar vanaf de aankoopdatum*,voor elke storing die het gevolg is van een fabricagebout of het materiaal. Gebreken of schade door slechte installment, onjuist gebruik of abnormale slijtage van het product worden Niet gedekt door.Deze garantie.

*op vertoon van kassabon.

CONDICIONES DE LA GARANTÍA

ES
