VAL HD 90 VXWC - Hotte VALBERG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante murale
Marque	VALBERG
Modèle	VAL HD 90 VXWC
Largeur	90 cm
Puissance totale	122 W
Puissance du moteur	120 W (3 vitesses)
Éclairage	LED, 2 x 1 W
Alimentation	AC 220-240 V, 50 Hz
Filtre à graisse	Aluminium, 4 couches, lavable au lave-vaisselle
Filtre à charbon	Optionnel, non fourni, jetable
Contrôles	Boutons poussoirs (lumière, vitesse 1/2/3, arrêt)
Hauteur minimale de sécurité	0,45 m au-dessus de la cuisinière
Évacuation	Possible en mode évacuation ou recyclage (avec filtre charbon)
Entretien des filtres	Filtre aluminium : nettoyage tous les 3 mois ; filtre charbon : remplacement périodique
Remplacement de l'ampoule	LED 1 W, accessible après dépose de la vitre
Accessoires inclus	Clapet anti-retour, cheminées intérieure et extérieure, pochoir perceur
Garantie	1 an (sur présentation du ticket de caisse)

FOIRE AUX QUESTIONS - VAL HD 90 VXWC VALBERG

Comment installer la hotte VAL HD 90 VXWC ?

Avant l'installation, coupez le courant. Fixez le clapet anti-retour sur la sortie d'air. Percez le mur selon le pochoir fourni, insérez les chevilles et vissez les vis de suspension. Accrochez la hotte, puis vissez les vis inférieures. Raccordez le conduit d'évacuation selon le schéma de la notice.

Comment nettoyer le filtre à graisse en aluminium ?

Retirez le filtre de la hotte. Laissez-le tremper dans de l'eau chaude savonneuse ou nettoyez-le au lave-vaisselle. Rincez abondamment et séchez. Il est conseillé de le nettoyer tous les 3 mois.

Faut-il un filtre à charbon ?

Le filtre à charbon est nécessaire uniquement en mode recyclage (quand l'air est renvoyé dans la pièce). Il n'est pas fourni avec l'appareil. Il doit être remplacé périodiquement, il ne se nettoie pas.

Comment remplacer l'ampoule LED ?

Débranchez la hotte. Avec un tournevis plat, déclipsez la lampe usagée, débranchez les connecteurs, puis branchez la nouvelle lampe (1 W max) et replacez-la. Confiez l'opération à un professionnel si nécessaire.

Que faire si la hotte ne fonctionne pas (ni moteur ni lumière) ?

Vérifiez que la fiche est bien enfoncée dans la prise. Testez la prise avec un autre appareil. Si rien ne marche, contactez un professionnel pour vérifier le câblage ou le bouton d'arrêt.

Pourquoi le moteur ne tourne-t-il pas alors que les lampes s'allument ?

Cela peut venir d'un moteur endommagé (à remplacer) ou d'un mauvais contact au niveau du bouton d'arrêt. Vérifiez les connexions. Si le problème persiste, faites appel à un technicien.

Quelle est la hauteur de sécurité entre la hotte et la cuisinière ?

La distance minimale est de 0,45 m (45 cm) entre la partie la plus basse de la hotte et tout objet ou surface de cuisson pour éviter les risques de surchauffe ou d'incendie.

Puis-je utiliser la hotte en même temps qu'un appareil à gaz ?

Oui, mais la pièce doit être suffisamment aérée. Veillez à ce que la pression négative ne dépasse pas 4 Pa. Ne faites pas brûler de flamme nue sous la hotte.

Comment régler les vitesses du moteur ?

Utilisez les boutons poussoirs : (1) petite vitesse, (2) vitesse moyenne, (3) grande vitesse. Le bouton (0) arrête le moteur. Le bouton (lumière) allume les lampes LED.

Que faire si la hotte vibre ?

Vérifiez que la hotte est bien fixée au mur. Assurez-vous que les pales de l'hélice sont correctement montées et équilibrées. Si les vibrations persistent, l'hélice peut être endommagée et doit être réparée ou remplacée.

MODE D'EMPLOI VAL HD 90 VXWC VALBERG

Avant l'installation ou la première utilisation de cet apparéil, dire attentivement cette notice.

La conserver soigneusement par la suite.

LISEZ ET CONSERVEZ CETTE NOTICE D'INSTRUCTIONS

AVERTISSEMENT 1
MODE D'UTILISATION 2
CONSIGNES DE SECURITE 4
FAITES CONNAISSANCE AVEC VOTRE HOTTE ASPIRANTE 6
INFORMATIONS ET RECOMMANDATIONS 7
REEMPLACEMENT DES PIECES ET ENTRETIEN 13
GUIDE DE DEPANNAGE 15

AVERTISSEMENT

Cet apparéil est d'un usage très simple. Nous vous conseillons néanmoins de dire attentivement cette notice d'utilisation car elle contient des informations importantes concernant la sécurité et des instructions de nettoyage.

Cet apparéil est exclusivement destiné à un usage domestique. Tout autre usage (professionnel) est exclu.

Le fabricant decline toute responsabilité en cas de blessure causée à des personnes ou de dégats matériels dus à la non-observation des instructions d'entretien et à l'utilisation inadéquat de l'appareil.

Après avoir retire l'emballage des différentes pieces de l'appareil, vérifie que celui-ci se trouve en parfait état. Si vous avez des doutes à ce sujet, n'utilise pas l'appareil et adressez-vous au vendeur ou à un technicien qualifié.

Veillez également à ce que les différents types d'emballage (cartons, sacs en plastique, polystyrene, bandes collantes, liens, etc.) soient hors de portée des enfants. Ces éléments comportent un risque potentiel.

Avant d'utiliser l'appareil, vérifie si le courant de votre secteur correspond à celui qui est indiqué sur la plaque signalétique.

Lorsque vous utilisez cet apparéil, veuillez suivre les consignes de sécurité suivantes :

MODE D'UTILISATION

CHARACTERISTIQUES TECHNIQUES

Modèle N° : VAL HD 60 VXWC

VAL HD 90 VXWC

Puisance totale 122W

Mateur trois vitesses : 120W

Eclairage LED : 2x1W

Alimentation : AC 220 - 240V

Fréquence : 50Hz

Filtre : à 4 couches

Contrôles : par bouton à pression

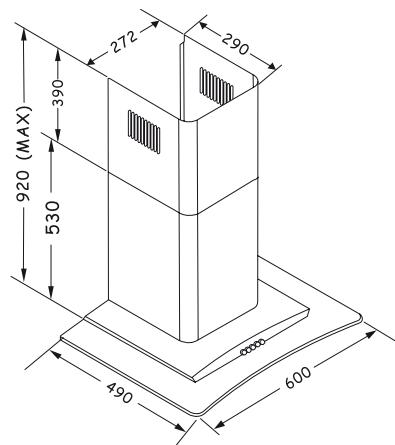

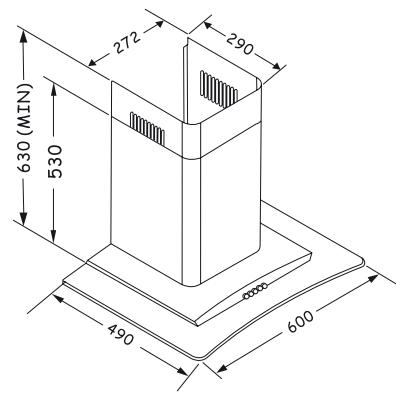

MODELE :

VAL HD 60 VXWC

l'unité est en mm

l'unité est en mm

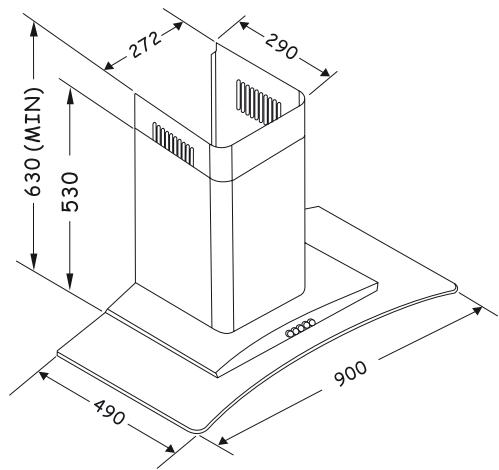

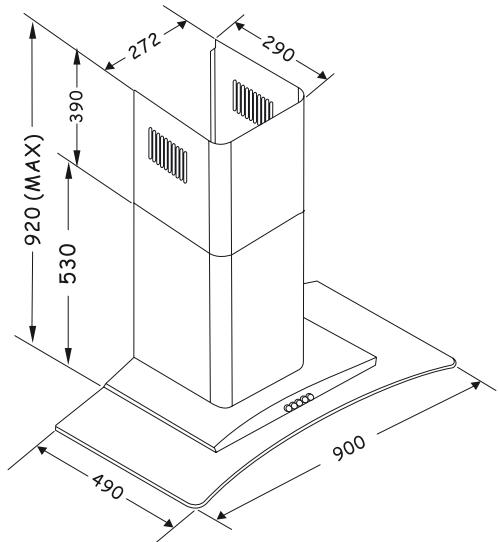

MODELE :VAL HD 90 VXWC

l'unité est en mm

l'unitéest en mm

CONSIGNES DE SECURITE

Dans certaines circonstances, les appareils électriques peuvent être dangereux.

Avertissement : afin d'éviter tout risque d'incendie, d'électrocution ou de blessure, veillez à toujours suivre les principales consignes de sécurité suivantes lorsque vous utilisez un appareil électrique.

Mise en garde : lorsque vous utilisez cet apparéil, les parties accessibles peuvent devenir chaudes.

1. Avant l'utilisation de cet apparéil, mise attentionivement la notice d'utilisation.
2. Portez une attention particulière à cet apparéil et suivez toutes les instructions données dans la notice d'utilisation.
3. La piece doit être suffisamment aérée lorsqu'on utilise la hotte aspirante en même temps que des apparèils à gaz ou autres combustibles.
4. Ne pas faire brûler de flamme neue directement sous la hotte aspirante.
5. Veiller à suivre scrupuleusement les régles relatives à l'évacuation de l'air.
6. Attention: veiller à bien observer les notes de mise en garde fournies dans la notice d'utilisation en ce qui concerne l'utilisation de l'appareil et l'évacuation de l'air de la pièce.
7. Ne pas poser l'appareil sur le fil électrique. Ne pas tordre le fil, ni le laisser s'emmêler. Eloigner le fil de toute surface chaude.
8. Gardez cet apparéil à l'intérieur et dans un endroit sec.
9. Gardez l'appareil à l'écart des sources de chaleur comme les radiateurs, afin d'éviter la déformation des parties en plastique.
10. N'immergez jamais cet apparéil dans l'eau ou tout autre liquide.
11. Ne placez pas l'appareil sur le cable d'alimentation. Ne laissez d'aucune façon le cable s'enrouler ou s'emmêler. Tenez le cable éloigné de surfaces chaudes.
12. Ne pas allumer le gaz s'il n'y a pas de casserole sur les yeux : cela pourrait faire s'enflammer les filtres et causer un incendie.
13. Toujours surveiller la nourriture en train de frire, et veiller à ce que l'huile bouillante ne s'enflamme pas.
14. Lorsque la hotte fonctionne en même temps qu'un apparcellage non-électrique, veilles à ce que la pression négative dans la piece ne dépasse pas 4 Pa (4x10 bar).
15. Ne pas contrôle l'etat des filtres lorsque la hotte est en fonctionnement.
16. Ne pas toucher les ampoules d'éclairage tout de suite après avoir utilisé l'appareil: attendre au moins une demi-heure.
17. Toujours débrancher la prise électrique avant le nettoyage ou l'entretien.
18. Ne pas débrancher la prise en tirant le fil électrique. Débranchez en tenant la fiche de courant à pleine main et en tirant avec précaution.
19. Utilisez uniquement une rallonge certifiée avec l'ampérage en vigueur dans votre pays. Des rallonges certifiées avec un ampérage inférieur risquent de surchauffer. Veillez à ce que personne ne trèbuche sur le cable ou la prise.
20. N'utilisez pas l'appareil si le cable d'alimentation ou la prise est endommagé. N'utilisez pas l'appareil s'il est tombé, s'il est endommagé, s'il est resté dehors ou s'il est tombé dans l'eau.

21. Ne tirez ou portez pas l'appareil par le cable d'alimentation. N'utilise pas le cable comme poignée. Ne coincez pas le fil dans la porte et ne le faites pas glisser long des bords ou angles tranchants.

22. Ne laissez pas l'appareil sans surveillance lorsqu'il est branché. Débranchez la prise de courant lorsque vous n'utilise pas l'appareil ou lorsque vous le nettoyez.

23. Ne retirez pas la prise en tirant sur le cable. Pour enlever la prise, prenez celle-ci en main et retirez-la prudemment de la prise murale.
24. Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire, afin d'éviter tout danger.
25. Cet apparéil ne doit être utilisé ni par les enfants seuls, ni par des personnes sans experience ou souffrant d'un handicap physique, mental ou sensoriel, excepté s'ils sont sous la supervision d'unadulte responsable de leur sécurité.
26. Cet apparéil n'est pas un jouet. Ayez une stricte surveillance lorsque vous utilisez l' apparéil en présence d'enfants ou d'animaux domestiques. Ne permettez pas à des enfants d'utiliser cet apparéil.
27. Ne laisses pas les enfants jouer avec cet apparéil.
28. Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intémédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil.
29. Ne manipulez ni l'appareil, ni la prise avec les mains mouillées.
30. La lampe qui se trouve à l'intérieur de l'appareil est utilisée pour éclairer l'appareil. Cette lampe ne convient pas pour l'éclairage d'unepiece.
31. Vérifiez régulièrement l'objet de votre apparéil. N'utilise pas l' apparéil si ce dernier est endommagé.
32. N'utilise que du savon ou un détergent deux pour nettoyer la surface de votre hotte. Il est formellement interdit d'utiliser un détergent corrosif. Pour éviter tout risque de rouille, vous doivent essayer libremente avec un chiffon trempe à l'eau clair immédiatement après l'avoir nettoyer avec un détergent adapté.

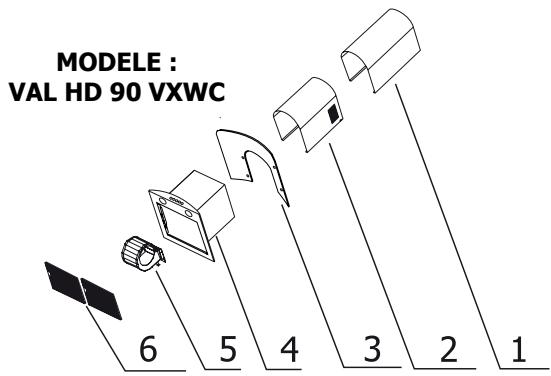

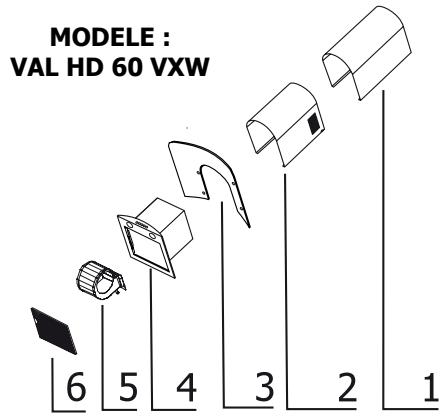

FAITES CONNAISSANCE AVEC VOTRE HOTTE ASPIRANTE

Veuillez dire attentivement ces instructions avant de vous servir de la hotte aspirante pour la première fois.

Nous vous remercions d'avoir acheté notre hotte aspirante. Elle contient de nombreux éléments de qualité qui vous aidont dans la vie quotidienne. Avant d'installer cette hotte et de l'utiliser, veuillez dire attentivement toutes les instructions.

1. Cheminée interieure.
2. Cheminée extérieure.
3. Vitre.
4. Bloc principal.
5. Bloc conduite d'air.
6. Bloc fille.

Inclus également :

• Clapet anti-retour d'air.
• Renfort de fixation pour la cheminée.
• Pochoir perceur.
• Instructions pour l'utilisateur.

1. Cheminée interieure.
2. Cheminée extérieure.
3. Vitre.
4. Bloc principal.
5. Bloc conduite d'air.
6. Bloc fille.

Inclus également :

• Clapet anti-retour d'air.
• Renfort de fixation pour la cheminée.
• Pochoir perceur.
• Instructions pour l'utilisateur.

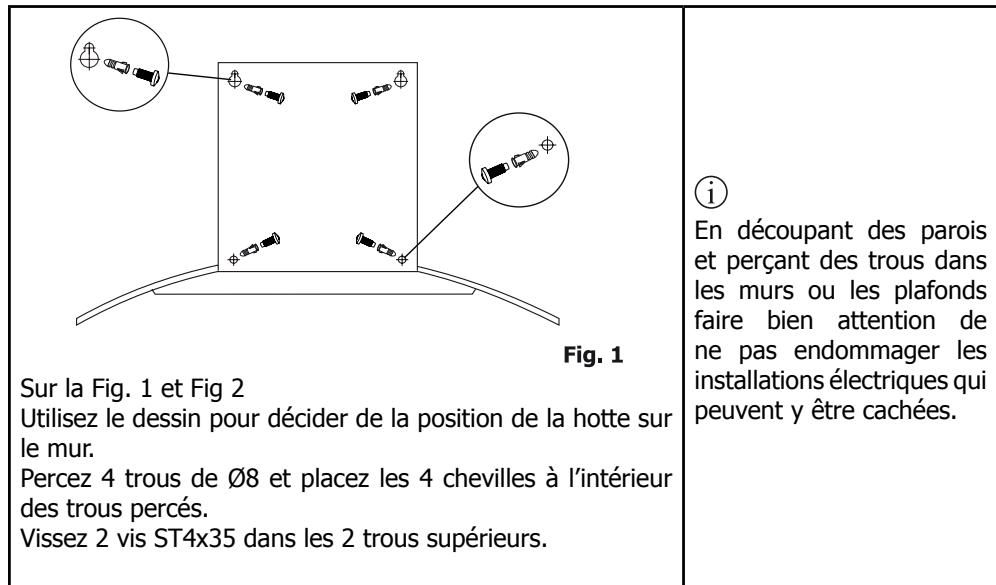

Avant de commencer l'installation bien s'assurer que le courant est coupé et que le bouton de l'appareil est sur arrêt.

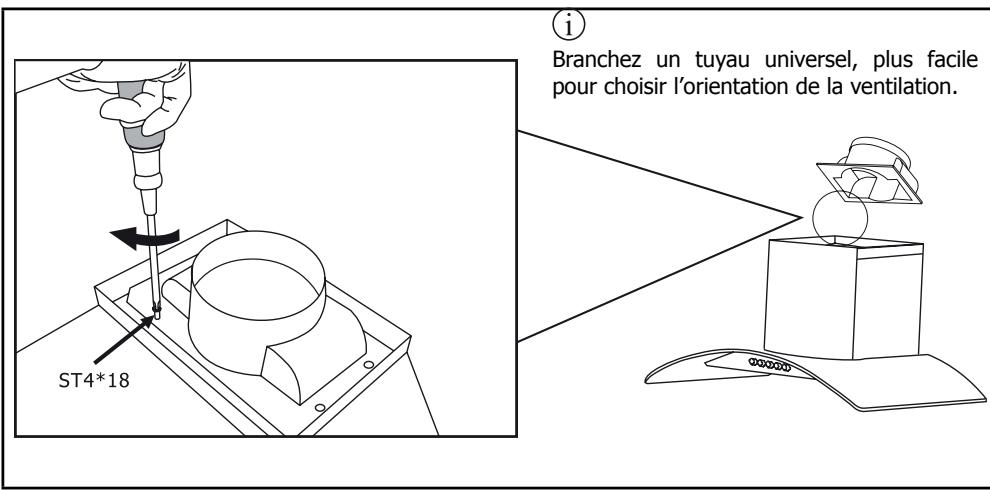

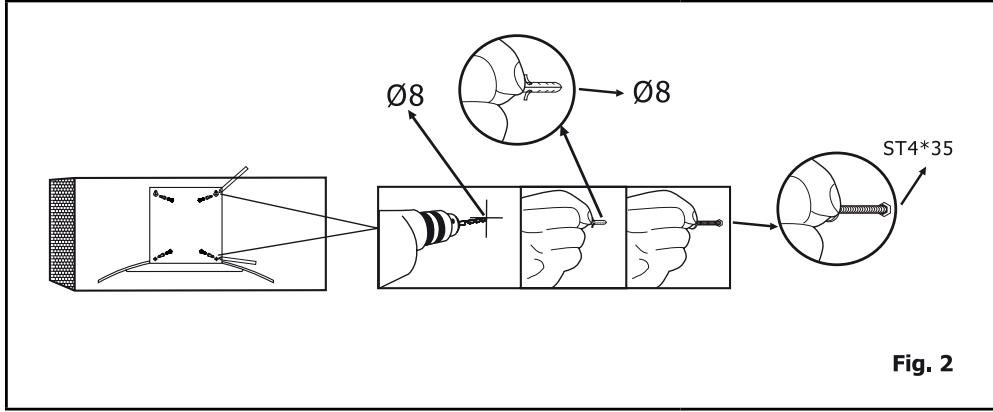

Avant le montage de la hotte aspirante, veuillez installer le clapet anti-reflux sur l'orifice de sortie d'air de la hotte.

Fig. 3

i

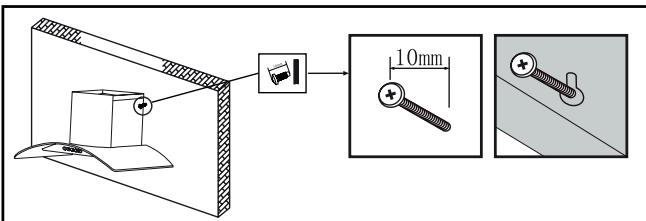

Bien s'assurer que les vis soient de 10mm de diamètre externe.

Sur la Fig 3 et Fig 4

Suspendre la hotte en faisant entre les 2 vis dans les 2 espaces de fixation prevus à cet effet (voir dessin).

Ensuite vissez 2 vis ST4x35 dans les trouss inférieurs pour assurer la sécurité de l'ensemble.

Fig. 4

i

Vissez à fond les quatre vis, en vissant d'abord les deux vis supérieures, et ensuite les deux vis du bas.

Dans cette hotte aspirante le mode de ventilation est changeable. Il peut etre orientee dans differentes directions.

Ne pas faire evacuer l'air par un conduit utilisé pour l'évacuation des fumées émanant d'appareil à gaz, ou autres combustibles.

Fig. 5

Fig. 6

Fig. 7

Branchez le tuyau sur la conduite d'air.

La direction la plus commune est la verticale. S'il y a un grenier au-dessus de la cuisine, on peut faire passer le conduit par un placard, jusqu'au grenier, puis vers une bouche d'aération sur le toit.

Si la cuisine est équipée d'un faux plafond, faire monter le conduit jusqu'àu plafond, puis le diriger horizontally vers une bouche d'aération du mur extérieur.

Fig. 8

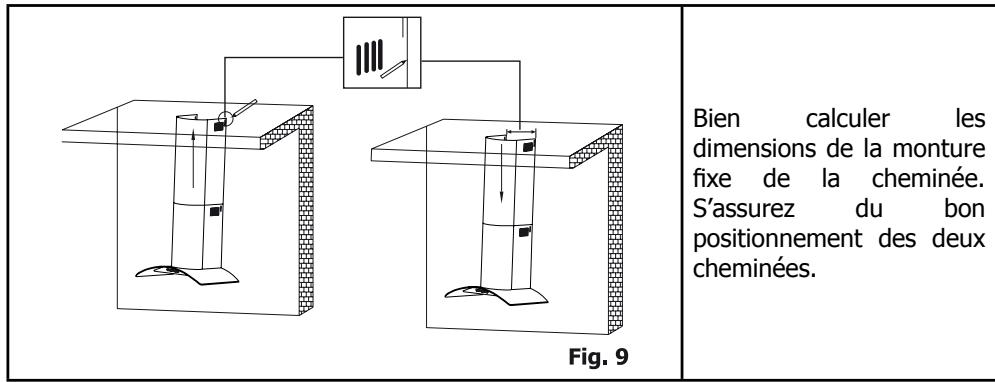

Installez la cheminée extérieure sur la vitre : la visser sur le compartment à air à l'aide d'un tournevis cruciforme.

Tous les travaux de montage et d'électricité doivent être effectuels par des personnes qualifiées en accord avec le Code du Travail et les Règles de prévention incendies en vigueur.

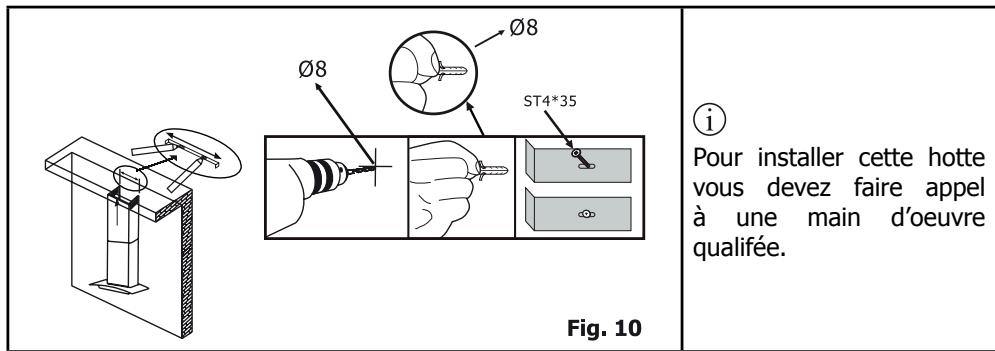

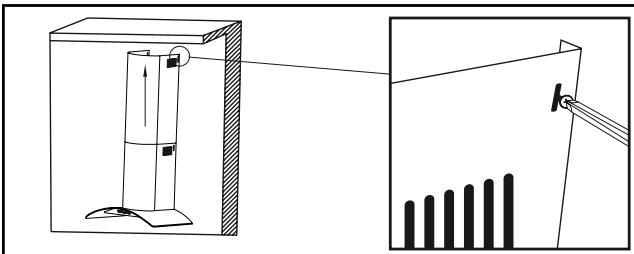

Installez la monture fixe de la cheminée suivant les positions correspondantes sur le mur.

Fig. 11

Vissez la monture fixe à la partie supérieure de la cheminée au moyen de la vis ST4*10.

Boutons de contrôle

Fig. 12

Allumez la lumière en appuyant sur le bouton ( ) ; la lampe de gauche et celle de droite s'allument.

Si I'on n'appuie pas, elles ne s'allument pas.

Quand on appuie sur le bouton (1), le moteur tourne à petite vitesse ; si l'on appuie sur le bouton (2), le moteur tourne à vitesse moyenne, et en appuyant sur le bouton (3), le moteur tournera à grande vitesse.

Pour arrêté le moteur, appuyez sur le bouton (0).

Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions :

L'air ne doit pas etre envoye dans un conduit utilise pour evacuer les fumees d'appareils utilisant du gaz ou un autre combustible (ne s'applique pas aux apparciels qui revoient uniquement I'air dans la piece).
- ATTENTION : les parties accessibles de cet apparéil peuvent开发商chaudes lorsqu'il est utilisé avec des apparéils de cuisson.

REEMPLACEMENT DES PIECES ET ENTRETIEN

Au cas où le cable électrique est endommagé, afin d'éviter tout accident, il faut le faire remplaçer par le fabricant, par un agent du service après-vente, ou par une personne qualifiée.

Remplacement des ampoules

Fig. 13

i

Les ampoules utilisées ne doivent pas dépasser la puissance de 1W.

1. Débrancher la prise électrique.
2. Utiliser le tournevis de type " — " pour retarder la lampe usagée.
3. Debrancher les connecteurs entre la lampe usagée et le fil de lampe.
4. Brancher les connecteurs entre la nouvelle lampe et le fil de lampe. Mettre la lampe à sa place dans l'espace dédié.

Avertissement : toute intervention électrique, installation ou replacement de lampe sur l'appareil doit être effectué par une personne qualifiée et compétente.

Fig. 14

Laisser un espace libre de 0.45 m minimum entre la hotte et tout objet ou surface (tels que couvercles, vêtements, fou, et autre) afin d'éviter surchauffe, brûlures ou incendie.

Utiliser uniquement des ampoules à autoprotection afin d'être protégé contre les particules brûlantes, les risques de feu et l'exposition aux rayons ultra-violets.

Filtre aluminium

Pour une efficacité maximale, ce contrôle doit être retiret et nettoyé périodiquement.

Laissez tremper le filtré dans de l'eau chaude savonneuse. Rincez ensuite abondament et repêzez l'opération, si nécessaire. Le filtré aluminium peut être également nettoyé au lavevaisselle.

Si les dépôts de graisse deviennent trop difficiles à nettoyer, il est alors conseilé de les replacer par des neufs.

Filtre charbon

Inspectez le filtré périodiquement. Ce filtré ne peut pas être nettoyé et il doit alors être remplace par un filtré neuf. Vérifiez auprès de votre revendeur habituel pour l'achat d'un nouveau filtré.

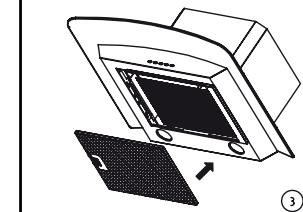

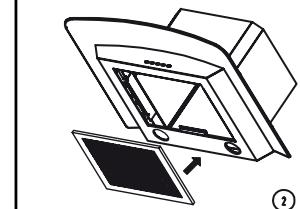

Uniquement pour le mode de recyclage :mettre le filtré charbon (non fournis)

Remplacez le filtré charbon comme indiqué ci-dessous :

i

Bien suivre les instructions pour le nettoyage afin d'éviter tout risque de feu.

Il est conseilé de nettoyer le filtré métallique tous les trois mois. Il faut s'y prendre de la façon suivante :

Sortir le filtrme métallique de la hotte aspirante.
Le laisser tremper dans un mélange d'eau et de détergent doux.
Bien le rincer à l'eau chaude, et le laisser sécher.
- Àpres plusieurs lavages, il est possible que le filtré métallique perde sa couleur. Cela n'affectora aucunement son bon fonctionnement.

GUIDE DE DEPANNAGE

Attention :Timeouts débrancher la prise de courant avant toute manipulation.

Problème	Causes et remèdes
Ni les ampoules, ni le moteur ne fonctionnent.	1. La fiche de courant est mal enforcée dans la prise murale, ou la prise n'est pas assez serrée. Vérifier que le courant passée dans la prise et que la fiche est bien enforcée.2. Le fil électrique s'est déplaced dans son boîtier, (attention, ne jamais toucher les plots de contact avant d'avoir débranché la prise de courant). Appuyer sur les plots pour les remettre en contact.3. Il y a un faux contact au niveau du fil de connexion du bouton d'arrêt. Cela nécessite une réparation ou un remplacement. Démonter le bouton, le remplaçer par un neuf.
Le moteur ne fonctionne pas, les ampoules s'allument.	1. Le moteur est endommagé; il faut le remplaçer.2. Le fil de contrôle du bouton d'arrêt a un mauvais contact. Vérifier chaque plot et les resserrer s'ils sont desserrés.3. Le bouton d'arrêt est endommagé; il faut le remplaçer.
Le ampoules ne s'allument pas. Le moteur tourne.	1. Vérifier que l'ampoule ne soit pas morte. Si elle l'est, la remplaçer par une neue de même modèle (12V, 1W). Avertissement : toute intervention électrique, installation ou remplacement de lampe sur l'appareil doit être effectué par une personne qualifiée et compétente.2. Le fil de contact de la douille est débranché; le rebrancher ou le resserrer.3. Vérifier le contact du fil du bouton d'arrêt; s'il est desserré, le resserrer. Si le bouton est endommagé, il faut le remplaçer.
La hotte vibre quand elle fonctionne.	1. Vérifier que le corps de l'appareil est fixé fermement au mur.2. Vérifier que les pales de l'hélice du ventilateur sont bien montées. Contrôler la fermeté du montage de la conduite d'air sur la plaque inférieure.3. L'hélice est fausse et mal équilibrée. L'hélice doit être ou réparée ou remplaçée.

Problème

Causes et.Remèdes

Le flot d'air de la hotte est insuffisant.

1. La hotte est fixée trop haut. Refaire un montage en réduisant la hauteur.2. Il y a un courant d'air trop fort dans la place, ou bien les portes et fenêtres sont fermées, ce qui empêche que l'air soit remplaçé.3. Il y a une retenue d'air dans le conduit d'évacuation, ou bien le volet de refroidissement est bloqué : nettoyer le volet.4. La vitesse du moteur est trop lente : le moteur doit être réparé ou remplaçé.5. Cela fait longtemps que la machine n'a pas été entretenue; les filtres sont pleins d'huile, ce qui ralentit le passage de l'air : il faut nettoyer les filtres.

PROTECTION DE L'ENVIRONMENT - DIRECTIVE 2002/96/CE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des apparciels électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utiliseateur.

C'est pour cette raison que votre apparéil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit enaucun cas être jeté dans une poubelle publique ou privée destinée aux ordures menagères.

L'utilisateur a le droit de déposer l'appareil dans des lieux publics de collecte procédant à un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour d'autres applications conformément à la directive.

CONDITION DE GARANTIE

Ce produit est garanti pour une période de 1 an à partir de la date d'achat*, contre toute défaillance résultat d'un vice de fabrication ou de matériel.

Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur presentation du ticket de caisse.
