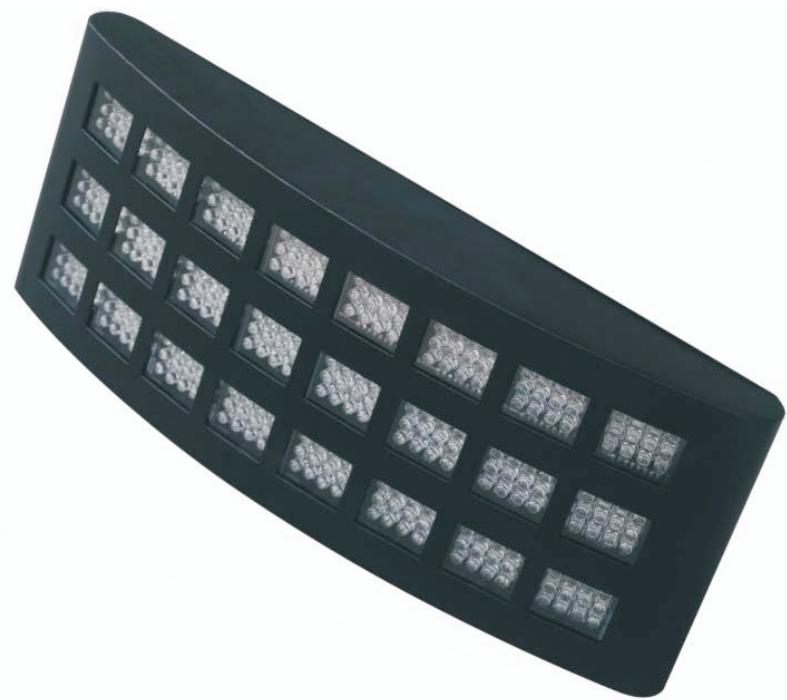

WASH LED RVBB - Éclairage LED NOVISTAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Éclairage LED à effet pour scène
Marque	Novistar
Modèle	WASH LED RVBB
Tension d'entrée	AC 230V ~ 50Hz
Puissance	27 W
Lampes LED	5 × 288 LED ultra lumineuses
Poids net	1,5 kg
Canaux de contrôle	4 canaux DMX
Modes d'opération	DMX, Maître/Esclave, Autonome, Son
Nombre de couleurs	4 couleurs de base (Rouge, Vert, Bleu, Blanc)
Fonctions de la télécommande	Contrôle via DMX (4 canaux) ou DIP switches
Angle du faisceau	Non spécifié, usage général wash
Température de fonctionnement	-20°C à 40°C
Distance de sécurité aux objets inflammables	1 mètre minimum
Protection	Utilisation intérieure uniquement
Entretien et nettoyage	Éteindre et débrancher avant nettoyage. Chiffon sec et doux. Aspiration intérieure 1 fois par an.
Garantie	1 an contre défauts de fabrication (sur présentation du ticket de caisse)
Période de retour et reprise	Ne pas jeter aux ordures ménagères. Déposer en point de collecte.

FOIRE AUX QUESTIONS - WASH LED RVBB NOVISTAR

Comment brancher et configurer l'appareil en mode DMX ?

Utilisez le câble XLR fourni pour relier l'entrée DMX de l'appareil à la sortie du contrôleur DMX. Réglez les DIP switches selon le tableau dans la notice (DIP 1 à 9 pour l'adresse, DIP 10 sur OFF pour esclave ou ON pour maître). Canal 1 contrôle le mode, canaux 2 à 4 les effets et couleurs.

Comment utiliser le mode maître-esclave ?

Connectez les appareils en série avec des câbles XLR. Réglez un appareil comme maître (DIP 10 sur ON) et les autres comme esclaves (DIP 10 sur OFF). Le maître commande tous les esclaves. Jusqu'à 30 appareils peuvent être connectés.

Comment nettoyer l'appareil ?

Avant tout nettoyage, éteignez l'appareil et débranchez-le. Utilisez un chiffon sec et doux pour le boîtier extérieur. Au moins une fois par an, ouvrez l'appareil et aspirez l'intérieur avec un aspirateur. N'utilisez pas de produits abrasifs.

Que faire si l'appareil ne s'allume pas ?

Vérifiez la connexion électrique, que le câble d'alimentation n'est pas endommagé et que la tension correspond (230V). Vérifiez les fusibles internes. Si rien ne fonctionne, contactez un professionnel qualifié.

Les lampes LED sont-elles remplaçables ?

Non, les lampes LED ne sont pas remplaçables par l'utilisateur. L'ensemble doit être remplacé par un professionnel si défaillant.

Comment régler les effets avec les DIP switches ?

Les DIP switches 1 à 10 permettent de configurer le mode (DMX, maître, esclave, autonome, son, groupe de couleurs). Reportez-vous au tableau dans la notice (page DIP Codes) pour les combinaisons. Par exemple, DIP 10 ON = maître, DIP 10 OFF = esclave.

Quelle est la signification des 4 canaux DMX ?

Canal 1 : mode (arrêt, effet dynamique, groupe de couleurs, son, etc.). Canal 2 : sélection d'effet (effet 1 à 19). Canal 3 : vitesse du flash. Canal 4 : variation de l'intensité. Voir le tableau des canaux dans la notice.

Puis-je utiliser cet appareil en extérieur ?

Non, cet appareil est conçu uniquement pour une utilisation en intérieur. Il ne doit pas être exposé à l'humidité, aux intempéries ou aux éclaboussures.

Comment suspendre l'appareil ?

Utilisez des écrous et boulons M10 avec un crochet professionnel (non fourni) dans les trous de la poignée. Assurez-vous que la structure supporte le poids (1,5 kg). Vérifiez régulièrement la stabilité. Ne transportez pas l'appareil par le crochet.

Que faire en cas de défaut constaté sous garantie ?

La garantie de 1 an couvre les défauts de fabrication. Conservez le ticket de caisse. Contactez votre revendeur (Electro Dépôt) pour une prise en charge. La garantie ne couvre pas les dommages dus à une mauvaise installation ou utilisation.

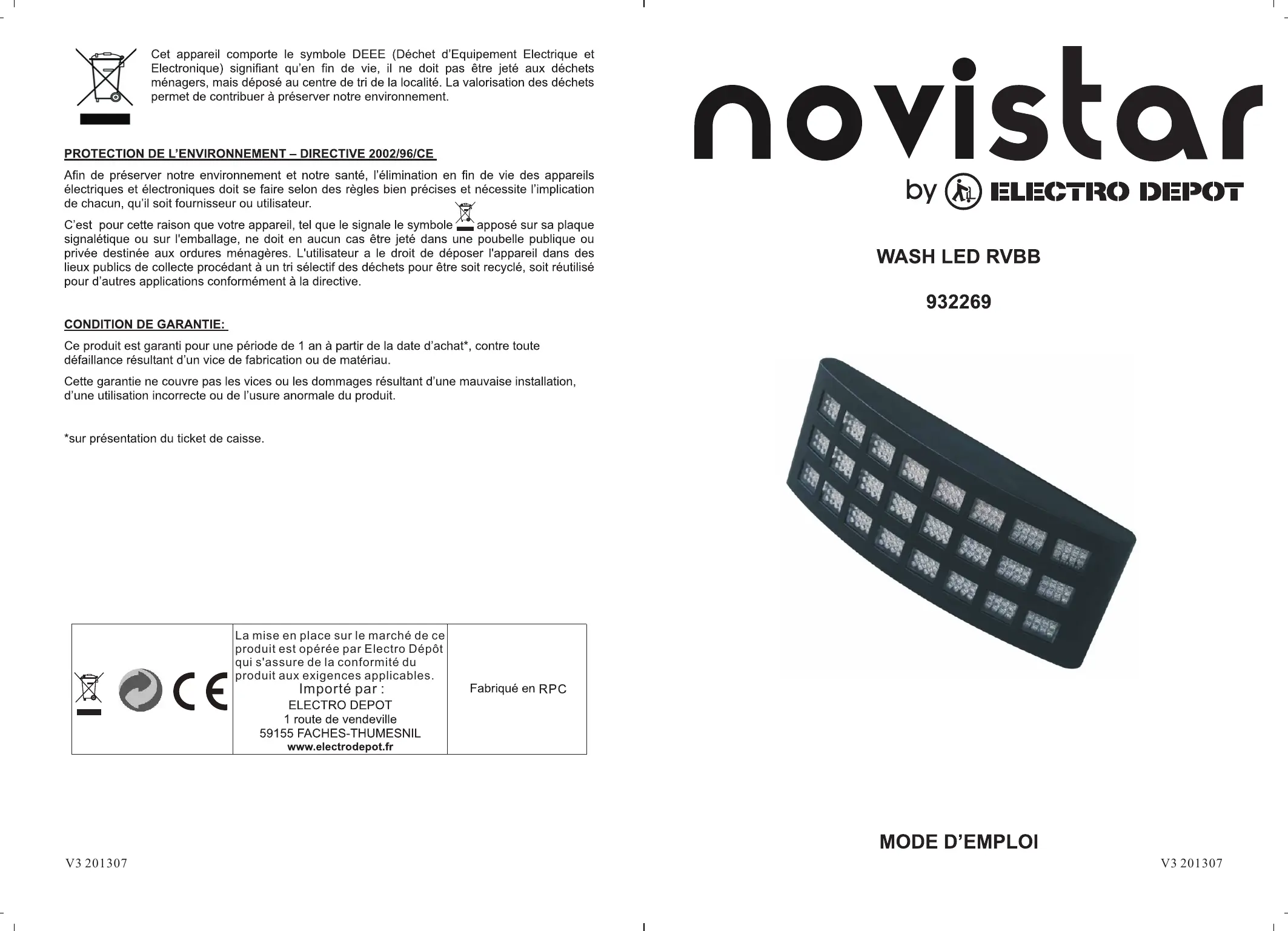

MODE D'EMPLOI WASH LED RVBB NOVISTAR

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des apparêls électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre apparéil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit enaucun cas etre jetedans une pouelle publique ou privée destinée aux ordures menagères. L'utilisateur a le droit de déposer l' apparéil dans des lieux publics de collecte procédant à un tri sélectif des déchets pour etre soit recyclé, soit réutilisé pour d'autres applications conformément à la directive.

CONDITION DE GARANTIE:

Ce produit est garantie pour une periode de 1 an a partir de la date d'achat*, contre toute defaillance resultant d'un vice de fabrication ou de materiaiu.

Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur presentation du ticket de caisse.

CCE

La mise en place sur le marché de ce produit est opérée par Electro Dépôt qui s'assure de la conformité du produit aux exigences applicables. Importé par : ELECTRO DEPOT 1 route de vendeville 59155 FACHES-THUMESNIL www.electrodepot.fr

Fabriqué en RPC

novistar

by

ELECTRO DEPOT

WASH LED RVBB

932269

MODE D'EMPLOI

		56-69	Effet 5
		70-83	Effet 6
		84-97	Effet 7
		98-111	Effet 8
		112-125	Effet 9
		126-139	Effet 10
		140-153	Effet 11
		154-167	Effet 12
		168-181	Effet 13
		182-195	Effet 14
		196-209	Effet 15
		210-223	Effet 16
		224-237	Effet 17
		238-251	Effet 18
		252-255	Effet 19
	Sélection groupe de couleurs	0-15	Pas d'action
		16-31	Rouge
		32-47	Vert
		48-63	Rouge+vert
		64-79	Bleu
		80-95	Rouge+bleu
		96-111	Vert+bleu
		112-127	Rouge+vert+bleu
		128-143	Blanc
		144-159	Blanc+rouge
		160-175	Blanc+vert
		176-191	Blanc+rouge+vert
		192-207	Blanc+bleu
		208-223	Blanc+rouge+bleu
		224-239	Blanc+vert+bleu
		240-255	Blanc+rouge+vert+bleu
CH3	Valeur flash	0	Pas de flash
		1-155	De lent à rapide
Ch4	Valeur variation	0-255	De nombre à lumineux

NETTOYAGE ET ENTRETIEN

Afin de diminuer les risques d'accidents et d'éviter des réparations, veuillez entretenir votre apparéil.

Lors de l'entretien, n'utilise pas de produits qui pourraient l'endommager (par exemple produits abrasifs, nettoyant vapeur, etc.).

Conseils de nettoyage :

L'appareil doit être éteint et débranché avant l'entretien.
Pour nettoyer le corps extérieur de la machine, utilisez un chiffon sec et doux.
Au moins une fois par an, ouvre l'appareil et nettoyez l'intérieur de l'appareil avec un aspirateur.

RANGEMENT

Rangez l'appareil de préférence dans son emballage, puis mettez-le dans un endroit sec, à l'abri de l'humidité et hors de la portée des enfants.

DIP Codes:

DIP Code		1	2	3	4	5	6	7	8	9	10
DMX512		ON/OFF	ON/OFF	ON/OFF	ON/OFF	ON/OFF	ON/OFF	ON/OFF	ON/OFF	ON/OFF	OFF
Appareil esclave		OFF	OFF	OFF	OFF	OFF	OFF	OFF	ON	OFF	ON
Master machine	Marche automatique dynamique	OFF	OFF	OFF	OFF	OFF	OFF	OFF	ON	ON	ON
	Groupe couleur	OFF	OFF	OFF	OFF	ON	OFF	OFF	OFF	ON	ON
	Couleur flash	OFF	OFF	OFF	ON	ON	OFF	OFF	OFF	ON	ON
	Son dynamique	ON	OFF	OFF	OFF	OFF	OFF	OFF	ON	ON	ON
	Son couleur	OFF	ON	OFF	OFF	OFF	OFF	OFF	ON	ON	ON

Les 4 canaux DMX

Canaux		Valeurs	Fonctions
CH1		0-4950-99100-149150-199200-255	OffMode effet dynamiqueMode groupe de couleursMode son dynamiqueMode couleurs/son
CH2	Sélection effet dynamique	01-1314-2728-4141-55	Pas d'effetEffet 1Effet 2Effet 3Effet 4

INSTRUCTIONS DE SECURITE

Avant l'utilisation de cet apparéil, veuilles tire attentivement ce mode d'emploi et conservez-le pour de futures utilisations.

Si vous donnez cet apparéil à une autre personne, remettez-lui aussi ce mode d'emploi.

• Utilisez cet apparéil comme décrit dans ce mode d'emploi. Toute mauvaise manipulation et toute utilisation contraire à mode d'emploi n'engagera enaucun cas la responsabilité du fabricant.
  Le non respect des consignes de sécurité et d'utilisation peut provoquer un risque de chocolélectrique, d'incendie et/ou des blessures aux personnes.
• N'utilisez pas d'accessoires autres que ceux recommendés par le fabricant; ceux-ci peuvent endommager l'appareil et/ou provoquer des blessures.
• Cet apparéil peut être utilisé par des enfants âgés de 8 ans et des personnes dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance si et seulement si, elles ont pu bénéficier, par l'Intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. Le nettoyage et la maintenance de cet apparéil ne doivent pas été effectuels par des enfants âgés de moins de 8 ans. Conservez cet apparéil et son fil électrique hors de portée des enfants âgés de moins de 8 ans.
  Surveillance les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Installez l'appareil à un endroit stable.
  N'installez pas l'appareil près de sources de flammes hues, telles que des bougies allumées.
  N'installez pas l'appareil:

A des endroits où il peut avoir un contact direct avec les rayons du soleil.
- Près d'appareils à chaleur rayonnante (par exemple, des chauffages électriques).
- Près ou sur d'autres équipements produitant beaucoup de chaleur (équipements audiovisuels, stéreos, informatiques, etc.).
A des endroits sujets à de constantes vibrations.
A des endroits exposés à l'humidité, aux intempéries et dans des lieux mouillés.

N'exposez pas l'appareil à des égouttements d'eau ou des éclaboussures. Aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.
- Ne gênez pas l'aération par l'obstruction des ouvertures d'aération par des objets tels que{journaux, nappes, ridesaux, etc.
La prise courant doit demeurer aisément accessible.
Avant tout branchement, vérifiez:

• Que l'appareil et le cable ne soient pas abîmés. Dans ce cas là, n'utilisez pas l'appareil et rapportez-le à votre revendeur pour toute inspection et réparation.

• Que la tension indiquée sur la plaque signalétique de l'appareil correspond bien à celle de votre installation électrique.

• Ne démonze pas l'appareil vous même. Tout démontage, réparation, vérification devront être faits exclusivement par une personne qualifiée.
  Si le cable d'alimentation est endommagé, il doit être remplace par un cable ou un ensemble spécial disponible auprès du fabricant ou de son service après vente.
  L'écran de protection, la lentille ou l'écran ultraviolet doivent être modifiés s'ils sont devenus visiblement endommagés à un point tel que leur efficacité est compromise, par exemple par des fissures ou des rayures profundes

• Les lampes LED ne sont pas replacables.

Ce produit est un éclairage équipé de lampes LED. Idéal pour un puissant éclairage à faible consommation pour les pour théâtres, cinémas, éclairage commercial.

Il est prévu que pour une utilisation uniquement en intérieur.

L'appareil peut fonctionner en autonome ou peut etre commande par un contrôleur DMX externe.

Avant toute installation, entretien et réparation, assurez-vous que l'appareil soit éteint, débranché et refroidi.

Déballage et inspection

• Avant l'installation et son'utilisation, vérifie si votre apparéil n'est pas endommagé et s'il est complat. En cas de problème, returnez-le à votre revendeur ou service technique.
• Pour éviter tout risque d'accident, mettez tous les emballages hors de la portée des enfants.

Contenu de votre emballage:

1 cable d'alimentation
1 cable XLR
1 mode d'emploi

Spécifications techniques:

Modèle	WASH LED RVBB
Tension d'entrée	AC 230V~50Hz
Puisance	27W
Lampes	LED¢ 5X 288 ultra lumineuses
Poids net	1.5Kg
Canaux de contrôle	4 canaux DMX
Température d'opération	Intérieur, -20-40 degrés
Couleurs	4 couleurs basiques
Modes d'opération	DMX

Installation:

L'installation, l'opération, la maintenance et les réparations doivent être effectués par un professionnel qualifié, et assurez-vous que toutes les interventions sont effectuées selon ce mode d'emploi.

• -1m Installez l'éclairage à une distance minimum de 1 mètre des objets inflammables.
  N'installez jamais l'éclairage sur des objets inflammables.
• L'installation, l'opération, la maintenance et les réparations doivent être effectués par un professionneliel qualifié, et assurez-vous que toutes les interventions sont effectuees selon ce mode d'emploi.
• La température de l'environnement ou est utilisée l'éclairage doit être comprise entre -20 degrès et 40 degrès.

• La température de la surface de l'éclairage peut s'élever jusqu'à 60 degrès; Ne touchez donc jamais l'éclairage quand elle allume et même lors de son refroidissement.

• Vérifiéz si le couvercle est bien visse à l'éclairage. N'utilisez jamais l'appareil sans le couvercle d'isolation en place ou si celui-ci est mal installé ou endommagé.

• Installlez votre apparéil dans une piece bien ventilée, dans un endroit plat et stable. Evitez les endroits où il pourrait avoir des échauffements.
• Laissez un espace suffisant (minimum 20 cm) autour de l'appareil pour s'assurer d'une bonne ventilation.
• Branchez l'éclairage a une prise de courant ajusté.

Suspension de l'éclairage

• Avant l'installation de l'appareil, assurez-vous de la stabilité et de la solidité du lieu d'installation. Utilisez des écrous et boulons M10 avec un crochet professionnel (non fournis), insérez-les dans les trous se trouvant sur la poignée de l'appareil.
• Vérifiez la stabilité et la suture de l'installation. Il y a des risques d'accidents en cas de mauvaise installation. Le fabricant ne saurait être tenu responsable en cas de d'accidents s'il y a eu une mauvaise installation.
• Pour éviter des accidents, inspectez souvent l'installation. En cas de problème, contactez un professionnel qualifié pour qu'ilinspecte l'installation.

Le crochet ne doit pas etre utilise pour bouger et transporter l'éclairage;utilisez la poignée pour transporter l'éclairage

Connexion du cable XLR

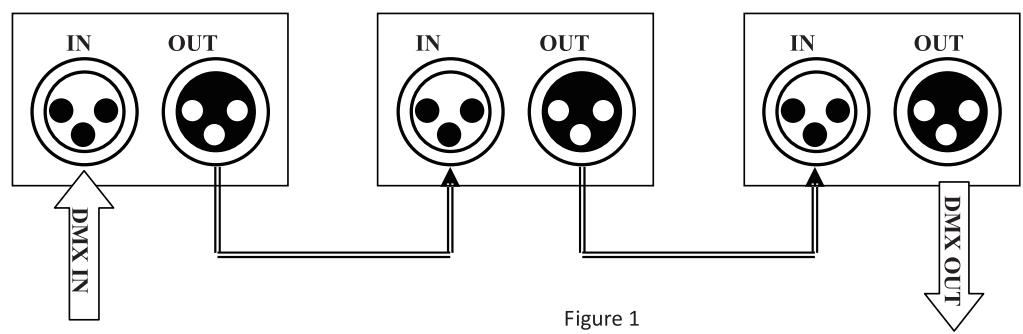

Utilise le cable XLR fourni avec l'appareil pour contrôler l'appareil avec un contrôleur DMX externe. Il permet de receivevoir des signaux DMX. Branchez le cable en respectant les sorties et entrée du cable et de l'appareil.

Mode maitre-esclave

VoussouspoucezutiliseruncableXLR3 pour connecterla sortiedu spot"maître"à l'entrée du spot "esclave".La sortie du"maître"est reliée à la première entree de"I'esclave"et ainsidésuite.

Fonctionnement maître-esclave:

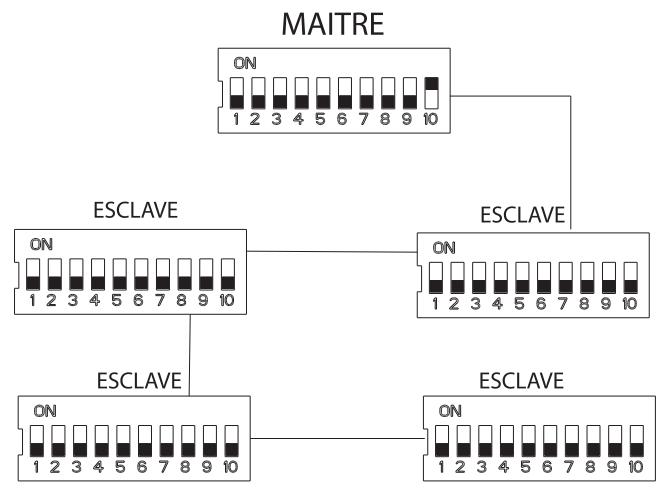

1. Choisissez l'une des lumières comme maître en réglient le code DIP n°10 sur "on".
2. Sur l'appareil esclaves réglez le code DIP n°10 sur "off", les autres DIP peuvent être régés au hasard.
3. En mode maître esclave, afin d'éviter l'intervention d'un autre signal, ne connectez pas l'appareil maître sur un contrôleur.
4. Les effets lumineux des lumières esclaves changent avec le rythme du spot maître.
5. Lorsque vous utilisez cet éclairage, si le code DIP n°10 est réglé sur "on", il fonctionne comme le mode maître, si le DIP n°10 est réglé sur "off", le spot sera défini comme esclave.
6. En mode maître-esclave, vous pouvez connecter jusqu'à 30 apparéils.
