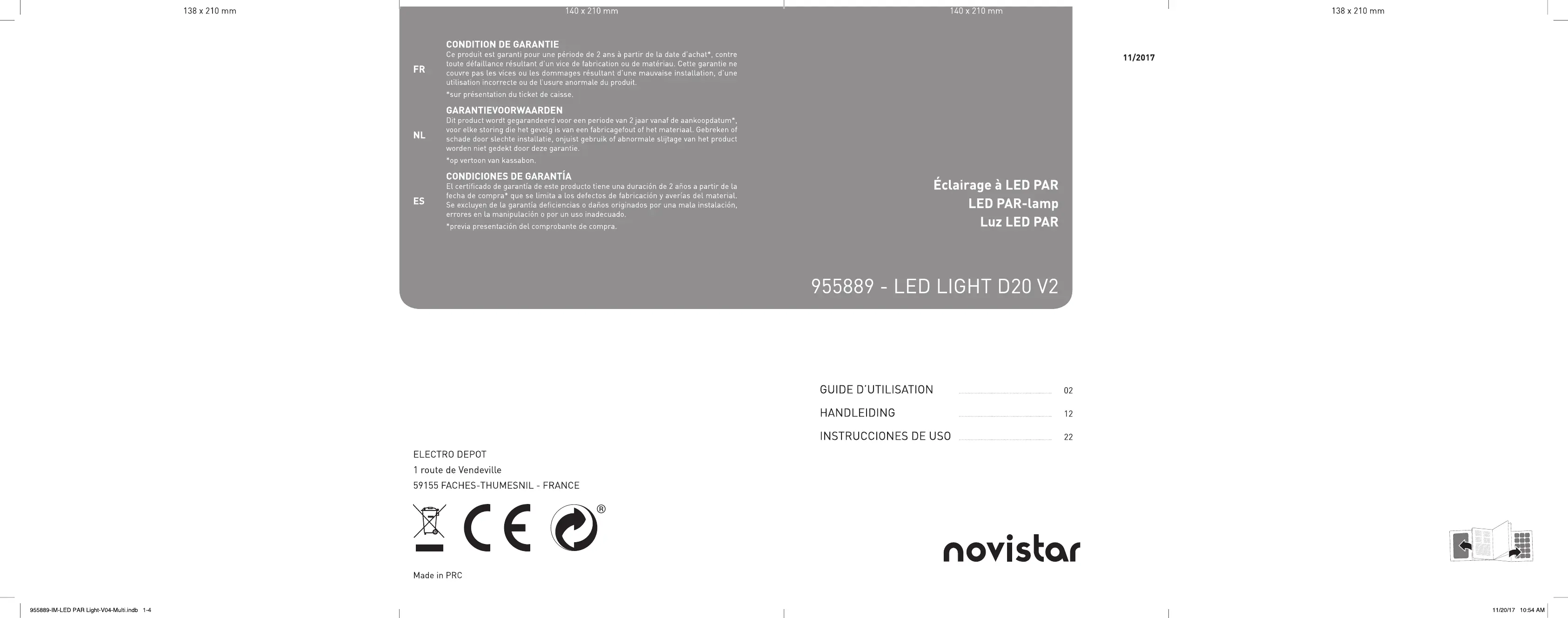

MODE D'EMPLOI LED LIGHT D20 V2 NOVISTAR
Ce produit est garantie pour une periode de 2 ans a partir de la date d'achat*, contre toute defaillance resultant d'un vice de fabrication ou de materiaiu. Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.
*sur presentation du ticket de caisse.
GARANTIEVOORWAARDEN
NL
Merci d'avoir besoin ce produit NOVISTAR.
Choisis, testés et recommends par ELECTRO DEPOT, les produits de la marque NOVISTAR vous assurent une utilisation simple, une performance fiable et une qualité irréprochable.
Grêce à cet apparéil, vous savez que chaque utilisation vous apportera satisfaction.
Bienvenue chez ELECTRO DEPOT.
Visitez notre site Internet : www.electrodepot.fr
VOTRE AVIS COMPTE!
PARTAGEZ
VOTRE EXPERIENCE
SUR LES PRODUITS
Parce que vous satisfaction est notre priorité, nous vous proposons de donner给你们 avis sur ce produit. Il sera transmis et analysé par nos équipes afin d'améliorer continuèlement le produit.
Donnez votre avis sur : http://www.electrodepot.fr/avis-client
ELECTRO DEPOT
| A | Avant d'utiliser l'appareil | 4 | Consignes de sécurité |
| B | Aperçu de l'appareil | 5 | Composants |
| 6 | Aperçu de l'appareil |
| 6 | Caracteristique |
| C | Utilisation de l'appareil | 6 | Avant la première utilisation |
| 6 | Utilisation |
| D | Nettoyage et entretien | 10 | Nettoyage et entretien |
| 11 | Rangement |
| E | Mise au rebut | 11 | Mise au rebut de votre ancien apparéil |
Les notices sont aussi disponibles sur le site http://www.electrodepot.fr/sav/ notices/
FR
3
François
Consignes de sécurité
VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL ET CONSERVEZ-LES POUR POUVOIR VOUS Y RÉFÉRER ULTERIEUREMENT.
Consignes générales
- Cet apparéil est exclusivement destiné à un usage domestique. Tout autre usage (professionnel, commercial, etc.) est exclu.
- Ce produit convient seulement pour une utilisation à l'intérieur mais ne doit pas être utilisé dans des endroits sujets aux moissures tels que des salles de bains.
- La lampe doit être placée sur une surface plane, seche et propre. Ne couvrez rundout pas la lampe et maintenez-la éloignée des rideaux, de la literie, etc.
- Il est interdirit d'accrocher quelques chose sur le produit.
- Attention! Assurez-vous que le cable soit bien positionné afin qu'il ne repré
senteeldom danger (eviter que le cable soit l'ache, ne forme des boucles, qu'il ne soit tire/coincé celui part).
- La lampe peut être nettoyée avec un chiffon sec et propre. Ne l'immergez pas dans l'eau.
- Si le cable ou le cordon flexible externe de cet éclairage est endommagé, il doit seulement être remplaçé par un electricien qualifié pour éviter tout risque dû à l'électricité.
- Le produit doit être placé à au moins 1 m de distance de la surface à éclairer.
Montez le produit dans un endroit qui soit correctement aéré pour assurer une bonne ventilation. Laissez au moins 0,5 m entre ce produit et un mur.
- Ne regardez pas directement dans le faisceau lumineux.
- Vérifiez régulièrement le verre de sécurité pour déceler des fissures ou autres dommages. Quand le verre est endommagé, le produit doit être
misau rebut.
- La source lumineuse de cet éclairage n'est pas remplaçable ; quand la source lumineuse atteint sa fin de vie, l'éclairage dans son ensemble doit être remplaced.
- Avant l'installation, assurez-vous que la tension électrique de votre domicile corresponde à cette indiquée sur la plaque signalétique de l'appareil.
- N'immergez pas l'appareil
(par exemple pour le nettoyer), le cable d'alimentation ou la fiche dans l'eau ou tout autre liquide.
- Ne manipulez pas l'appareil ni la prise avec les mains mouillées.
- La source lumineuse contenue dans ce laminate ne doit être replacée que par le fabricant ou son agent de maintenance ou une personne de qualification équivalente.
Composants
A Lentille LED
B Cordon d'alimentation muni d'une fiche
Bouton de réglage
D Étrier de montage
E Panneau des commandes
F Connecteur DMX OUT
6 Écran
Bouton ENTER
Bouton DOWN
J Anneau métallique
Bouton UP
Bouton MENU
M Connecteur DMX IN
Cable de signal
Aperçu de l'appareil
- Déballez l'appareil. Retirer toutes les étiquettes du produit. Veuillez vérifier son exhaustivité et s'il est en bon état. Si l'appareil est endommagé ou présente un dysfonctionnement, ne l'utilise pas et rapportez-le à votre revendeur ou service après-vente.
- Conservez tous les emballages hors de portée des enfants. Il existe un risque d'accident si les enfants jouent avec les matériaux d'emballage.
Caracteristiques
| Modèle : | 955889 - LED LIGHT D20 V2 |
| Tension d'alimentation : | 100-240 V~, 50/60 Hz |
| Consommation électrique : | 48 W |
| Source lumineuses : | 54 diodes LED RVB 3 en 1 |
| Angle du faisceau : | 25° (10°, 30° en option) |
| Mode de commande : | activation audio, auto, maître/esclave, DMX-512 |
| Canaux DMX : | 4/8/11/23CH |
| Variateur : | 0-100 % avec commande des couleurs
constantes réguliées |
| Température de la surface
externe du luminaire : | 75 °C |
| Dimensions / poids : | 205 × 205 × 230 mm / 1,25 kg |
Avant la première utilisation
Nettoyez l'appareil Nettoyage et entretien).
Utilisation
Montage
Fixez le crochet de suspension (non inclus) sur le support de fixation du luminaire.
Suspendez le crochet avec le luminaire sur un portant, puis fixez solidement le crochet à l'aide d'une vis et d'un écrou appropriés (non inclus).
L'utilisateur doit se servir d'un cable de sécurité lors de l-installation du boîtier d'éclairage afin d'eviter tout risque de chute. Les spécifications techniques du cable de sécurité sont : 2 mm.
Il n'y a pas de pince ni de cable de sécurité comme accessoires.
3 Réglage de l'angle du faisceau : desserrez le bouton de réglage. Réglez la lumière sur l'angle désiré. Resserrez le bouton pour fixer.
Remarque: les systèmes de fixation qui convennent varient selon la construction de la surface de montage.
AVERTISSEMENT
Avant le montage, débranchez toujours la fiche électrique de la prise de courant.
Utilisez un apparéil de détction des lignes électriques pour vous assurer qu'il n'y a pas de cable qui passé derrière ou dans la surface.
4 Panneau des commandes
Article Fonction
| Affichage | Indication du numéro du mode sélectionné |
| MENU | Basculement entre différents modes |
| UP | Augmentation des valeurs |
| DOWN | Diminution des valeurs |
| ENTER | Confirmation des réglages |
Valeurs numériques indiquées sur l'affichage
N^ Valeur Description
1 0.001
- Appuyez sur le bouton MENU, puis appuyez sur ENTER pour sélection-ner une option parmi les suivantes : D-04 / D-08 / D-11 / D-23 (canal simple/ standard/tous les canaux). Appuyez sur ENTER pour enregistrer.
UP/DOWN:selection de D00i a D512.
2 SLRV
Mode ESCLAVE (appuyez sur MENU. Passez en mode ESCLAVE)
IP.01
Mode effet pipeline IP. Appuyez sur MENU et reglez sur SLAV.
- Appuyez sur ENTER pourCHOISIR IP.01.Sélectionnez une option entre IP.01 et IP.99 à l'aide des boutons UP/DOWN.
- Pour utiliser le mode effet pipeline : réglez une lampe sur IP.01 et l'autre sur IP.02. Appuyez sur MENU pour sélectionner A7.01 sur la lampe et réglez sur IP.01.
3 R1.01-R1.15 Sélection de la couleur
- UP/DOWN : sélection de la définition macro de la couleur (RI,DI-RI,IS).
- Support du mode maître.
4 R2.01 - Clignotement de la couleur
UP/DOWN: réglage de la vitesse du clignotement [R2.01 - R2.32].
- Support du mode maître.
Français
| N° Valeur | Description |
| 5 R3.01 - R3.32 | Couleur dégradée
• UP/DOWN : réglage de la vitesse (R3.01 - R3.32).
• Support du mode maître. |
| 6 R4.01 - R4.09 | Commande du couleur son
• Appuyez sur UP/DOWN : réglage de la sensibilité de l'activation audio (R4.01 - R4.09).
• Support du mode maître. |
| 7 R5.01 - R5.32 | Stroboscope
• UP/DOWN : réglage de la vitesse (R5.01 - R5.32).
• Support du mode maître. |
| 8 R6.01 | Bloc intégré effet eau
• UP/DOWN : sélection de bloc intégré effet eau (R6.01 - R6.64).
• Appuyez sur ENTER puis appuyez sur UP/DOWN : réglage de la vitesse (R6.01 - R6.32).
• Support du mode maître. |
| 9 R7.01 | Couleur macro
• Appuyez sur UP/DOWN pour sélectionner la définition macro de la couleur (R7.01 - R7.16).
• Appuyez sur ENTER : R7 clignotent.
• UP/DOWN : réglage de la vitesse du clignotement (R7.01 - R7.32).
• Support du mode maître. |
Utilisation de cable d'interconnexion (cable de signal) et connecteur DMX
Mode DMX
DMX est un mode de fonctionnement qui tient compte de la commande par l'intermédiaire d'un contrôleur externe.
Reliez le cable de signal de la sortie du contrôleur à l'entrée DMX de la première lumière.
Reliez un autre cable de signal de la sortie DMX de la première lumière à l'entrée DMX de la deuxiemeelightre.
Répétez l' étape ci-dessus pour reliér toutes les lumières esclaves.
Reliez la derniere lumière en connectant le cable de signal au connecteur de sortie DMX.
Remarque : l'adresse de départ de ce mode doit être réglée.
Mode maitre/esclave
Maître/esclave est un mode de fonctionnement qui permet à une lumière d'agir en tant que maître et de commander toutes les autres lumières en tant qu'esclave.
Reliez le cable de signal au connecteur de la sortie DMX de la première lumière maître au connecteur de l'entrée DMX de la deuxieme lumière esclave.
- Répétez l' étape pour relier toutes les lumières esclaves.
Reliez la dernière lumière esclave en connectant le cable de signal à son connecteur de sortie DMX.
- Concernant les réglages du mode maître et esclave, veuillagez vous référer au tableau ci-dessus.
Remarque: une seule luzière peut'être réglée comme maître.
Réglages d'adresse DMX
Chaque lumière devrait etre reglee avec un code special d'adresse de depart. L'adresse peut etre reglee comme indiqued ci-dessous.
-
Réglez le même code d'adresse ur des lumières multiples.
-
Les lumières accepteront le démarriage des signaux du canal DMX512 à partir du même code d'adresse.
-
Toutes les lumières reliées seront commandées ensemble.
-
Réglez un code indépendant d'adresse à chaque lumière.
- Remarque: cet éclairage à 8 canaux. Si le code d'adresse de départ du premier éclairage est régle comme 1, alors le code de départ du deuxième éclairage devrait être 9. Celui du troisième éclairage devrait être 17. Suivez cette règle pour régler le code d'adresse de départ de chaque éclairage connecté.
Commande DMX
| Canal | Canal | Valeur | Description |
| 4CH | 1CH | 0-255 | Tamisation |
| 2CH | 0-255 | Rouge Tamisation |
| 3CH | 0-255 | Jaune Tamisation |
| 4CH | 0-255 | Bleu Tamisation |
| 8CH | 1CH | 0-255 | Tamisation |
| 2CH | 0-255 | Rouge Tamisation |
| 3CH | 0-255 | Jaune Tamisation |
| 4CH | 0-255 | Bleu Tamisation |
| 5CH | 0-255 | Stroboscope (de lent à rapide) |
| 6CH | 0-15 | NON |
| | 16-127 | Couleur macro |
| | 128-189 | Clignotement de la couleur (de lent à rapide) |
| | 190-249 | Couleur dégradée (de lent à rapide) |
| | 250-255 | Son |
| 7CH | 0-3 | NON |
| Canal | Canal | Valeur | Description |
| 8CH | | 4-195 | Bloc intégré effet
eau |
| | 196-255 | Auto
(automatique) |
| 8CH | 0-255 | VITESSE (de lent à rapide) |
| 11CH | 1CH | 0-255 | Tamisation |
| 2CH | 0-255 | Bloc 1 - Couleur macro |
| 3CH | 0-255 | Bloc 2 - Couleur macro |
| 4CH | 0-255 | Bloc 3 - Couleur macro |
| 5CH | 0-255 | Bloc 4 - Couleur macro |
| 6CH | 0-255 | Bloc 5 - Couleur macro |
| 7CH | 0-255 | Bloc 6 - Couleur macro |
| 8CH | 0-255 | Stroboscope (se lent à rapide) |
| 9CH | 0-15 | NON |
| | 16-127 | Couleur macro |
| | 128-189 | Clignotement de la couleur (de lent à rapide) |
| | 190-249 | Couleur dégradée (de lent à rapide) |
| | 250-255 | Son |
| 10CH | 0-3 | NON |
| | 4-195 | Bloc intégré effet
eau |
| | 196-255 | Auto
(automatique) |
| 11CH | 0-255 | VITESSE (de lent à rapide) |
| 23CH | 1CH | 0-255 | Tamisation |
| 23CH | 2CH | 0-255 | R1 |
Canal Canal Valeur Description
3CH 0-255 G1
4CH 0-255 B1
5CH 0-255 R2
6CH 0-255 G2
7CH 0-255 B2
8CH 0-255 R3
9CH 0-255 G3
10CH 0-255 B3
11CH 0-255 R4
12CH 0-255 G4
13CH 0-255 B4
14CH 0-255 R5
15CH 0-255 G5
16CH 0-255 B5
17CH 0-255 R6
18CH 0-255 G6
19CH 0-255 B6
20CH 0-255 Stroboscope (de lent à rapide)
21CH 0-15 NON
16-127 Couleur macro
128-189 Clignotement de la couleur (de lent à rapide)
190-249 Couleur degradée (de lent à rapide)
250-255 Son
22CH 0-3 NON
4-195 Bloc intégré effet eau
196-255 Auto (automatique)
23CH 0-255 VITESSE (de lent à rapide)
Nettoyage et entretien
AVERTISSEMENT
Débranche toujours la fiche électrique de la prise de courant avant d'effectuer l'entretien ou un nettoyage. Laissez le tout refroidir complètement.
Nettoyage
Remarque : il est recommandé de nettoyer le produit toutes les 2 semaines.
- Débranche la fiche d'alimentation de la prise de courant.
Utilisez un aspirateur ou un compresseur à air et un pinceau couple pour enlever la poussière accumulating sur les aérations externes.
- Nettoyez tous les lentilles avec une solution diluée de produit nettoyant pour le verre ou d'alcool d'isopropyle avec un chiffon non pelucheux doux ou une chiffonnette spéciale pour les lentilles.
- Appliquez la solution sur un chiffon ou un morceau de tissu et faites glisser la saleté et la crasse vers l'extérieur des lentilles.
Lustrez doucement les surfaces optiques jusqu'à ce qu'elles soient libres de toute buée ou peluche.
N'utilise jamais de détergents corrosifs, de brosses métalliques, de tampon à récurer abrasifs ou d'outils
metalliques/tranchants pour nettoyer voirette.
- Séchez entièrement l'appareil après nettoyage.
- Entreposez l'appareil dans un endroit sec et frais, hors de portée des enfants et des animaux domestiques.
Vérifiez et assurez-vous que le cordon d'alimentation et la couche d'iso1ation ne soient pas endommages.
Assurez-vous que toutes les pièces du circuit soient bien branchées. Faites une inspection détaillée de l'éclairage tous les 3 mois.
Entretien
- Vérifiez régulièrement le tout et resserrez les vis montées sur l'éclairage.
- Remplacez les vis corrodées par des neuves.
- Contrôlez la situation de la surface de l'installation où se trouve l'éclairage et si elle est toujours solide. Assurez-vous qu'il n'y ait ni dommage ni déformation.
Rangement
- Débranchez toujours l'appareil de la prise de courant avant de le ranger.
Rangez l'appareil dans un endroit frais, sec et propre, hors de la portée des enfants et des animaux de compagnie.
- Veuillez conserve l'emballage pour ranger votre apparéil lorsque vous ne l'utilise pas sur une plus longue période.
Mise au rebut de votre ancien apparéil
COLLECTE SELECTION DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES
Cet appeareil comporte le symbole DEEE (Déchet d'équipement électrique et électronique) significiant qu'en fin de vie, il ne doit pas être jeté avec les ordures menagères, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.
Nos emballages peuvent faire l'objet d'une consigne de tri. Pour en savoir plus : www.consignesdetri.fr
PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/UE
Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des apparciels électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.
C'est pour cette raison que vous appeareil, tel que le signale le symbole apsoé sur sa plaque signalétique ou sur l'emballage, ne doit en aucun cas etre jetedans une poubelle publique ou privée destinée aux ordures menagères. L'utilisateur a le droit de déposer l'appareil dans un lieu public de collecte procedant à un tri sélectif des déchets pour etre recyclé ou réutilisé pour d'autres applications, conformément à la directive.
