VOM509006 - Thermostat VOLTMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat
Marque	VOLTMAN
Modèle	VOM509006
Alimentation	220-250 V AC, 50-60 Hz
Courant de sortie max	5 A (250 V AC NC/NO)
Plage de température	5 à 30 °C
Précision d'affichage	±1 °C
Différentiel statique	0,5 K
Vitesse de variation de température	>1 K / 15 min
Régulation à bande proportionnelle	>1 K / 15 min
Classe d'isolation	II (100 000 cycles)
Poids	82 g
Matériau du boîtier	ABS
Fonctions	Sélection chauffage/climatisation par cavaliers, réglage de température, indicateurs LED
Installation	Fixation murale, raccordement électrique après coupure d'alimentation
Utilisation	Tourner le bouton pour sélectionner la température, mise en marche automatique avec différentiel de 0,5 °C
Sécurité	Couper l'alimentation avant installation, mettre interrupteur sur OFF avant de rebrancher
Entretien	Nettoyer l'extérieur avec un chiffon sec ; ne pas toucher le capteur de température
Capteur de température	Extrêmement sensible, situé en bas à gauche du boîtier
Normes	EEC 82/499
Importateur	DISMO FRANCE - Saint-Ouen L'Aumône (95)

FOIRE AUX QUESTIONS - VOM509006 VOLTMAN

Comment installer le thermostat VOM509006 ?

Avant toute installation, coupez l'alimentation électrique. Ouvrez le boîtier avec un tournevis, fixez la base au mur en laissant passer les câbles, puis effectuez le raccordement électrique selon les schémas fournis. Réglez les cavaliers pour choisir entre chauffage ou climatisation. Refermez le boîtier et vérifiez que l'interrupteur est sur OFF avant de remettre le courant.

Comment choisir entre chauffage et climatisation ?

Le réglage des cavaliers permet de définir l'usage : pour le chauffage, placez les cavaliers comme indiqué dans le schéma correspondant ; pour la climatisation, suivez le schéma dédié. Consultez la figure 4 de la notice pour les positions exactes.

Pourquoi la LED rouge ne s'allume-t-elle pas ?

Vérifiez que l'alimentation électrique est rétablie et que l'interrupteur du thermostat est en position ON (vers le haut). La LED rouge indique que le thermostat est sous tension. Si elle ne s'allume pas, contrôlez le câblage et le fusible.

La température affichée ne correspond pas à la température ambiante, comment régler ?

Utilisez un thermomètre d'ambiance pour mesurer la température réelle. Tournez le potentiomètre (indiqué par une flèche) avec un tournevis dans le sens inverse des aiguilles d'une montre jusqu'à ce que le thermostat déclenche le chauffage à la température souhaitée. Ajustez doucement pour que le thermostat s'arrête à la bonne température. Consultez la section 'Réglage précis de la température'.

Où placer le thermostat dans la maison ?

Choisissez un emplacement avec une température constante, éloigné de la porte d'entrée, d'une source de chaleur (radiateur, soleil) ou d'une bouche de climatisation. Le thermostat peut être fixé à la place de l'ancien.

Que faire si le capteur de température a été touché ?

Évitez de toucher le capteur situé en bas à gauche du boîtier. Si vous l'avez accidentellement touché, attendez un certain temps pour que la température revienne à la normale. Ne nettoyez pas le capteur avec des produits chimiques.

Comment câbler le thermostat sur une chaudière ancienne génération ?

Suivez le schéma de branchement 'Branchement avec chaudière ancienne génération' fourni en annexe. Les bornes 1-5 sont pour l'alimentation du thermostat, et les bornes 3-4 pour l'interrupteur de chauffage. Assurez-vous de respecter les polarités indiquées.

Quelle est la signification des bornes 1-5 et 3-4 ?

Les bornes 1-5 sont dédiées à l'alimentation électrique du thermostat (220-250 V AC). Les bornes 3-4 constituent l'interrupteur de commande du chauffage ou de la climatisation.

Le thermostat s'arrête trop tôt ou trop tard, comment ajuster ?

Ce réglage s'effectue via le potentiomètre de calibration. Avec un tournevis, tournez-le très lentement dans le sens inverse des aiguilles d'une montre pour décaler le point de consigne. La procédure est détaillée dans la notice : utilisez un thermomètre d'ambiance pour affiner le réglage.

Que faire en cas de déconnexion électrique ?

Après une coupure d'alimentation, le thermostat conserve ses réglages ? La notice ne précise pas de mémoire, mais il suffit de remettre l'interrupteur sur ON et de vérifier que la température sélectionnée est correcte. Si le thermostat ne fonctionne pas, vérifiez le câblage et le fusible.

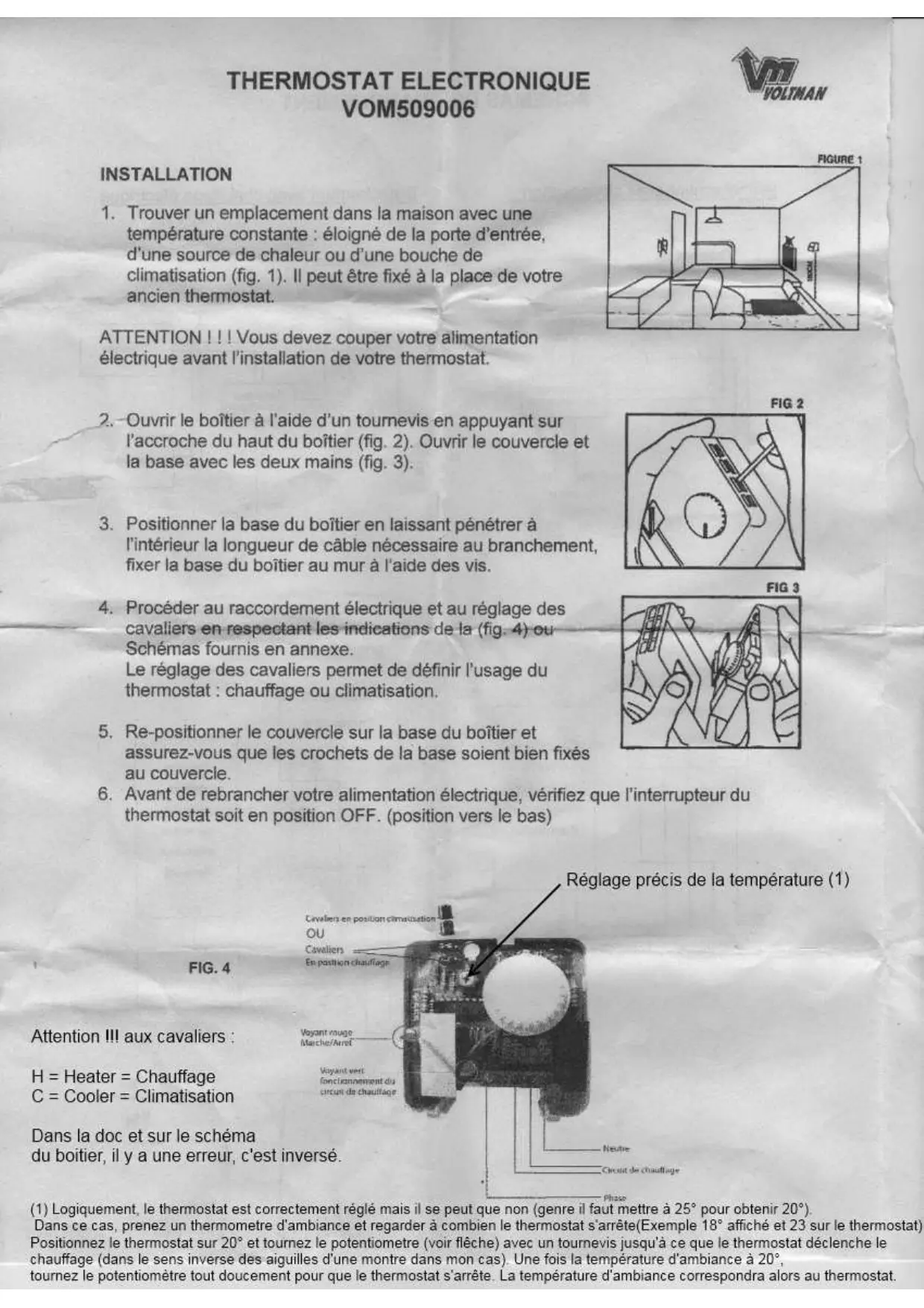

MODE D'EMPLOI VOM509006 VOLTMAN

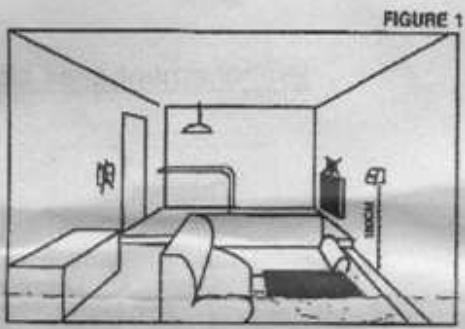

1. Trouver un emplacement dans la maison avec une température constante : éloigné de la porte d'entrée, d'une source de chaleur ou d'une bouche de climatisation (fig. 1). Il peut être fixé à la place de votre ancien thermostat.

ATTENTION !!!Vous devez couper votre alimentation électrique avant l'installation de votre thermostat.

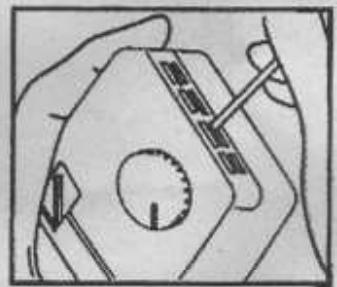

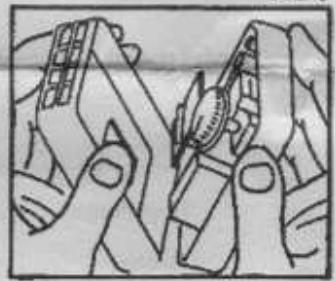

1. Ouvrir le boîtier à l'aide d'un tournevis en appuyant sur l'accroche du haut du boîtier (fig. 2). Ouvrir le couvercle et la base avec les deux mains (fig. 3).
2. Positionner la base du boitier en laissant pénétrer à l'intérieur la longueur de cable nécessaire au branchement, fixer la base du boitier au mur à l'aide des vis.
3. Proceder au raccordement electrique et au reglage des cavaliers en respectant les indications de la (fig. 4) ou Schémas fournis en annexe. Le reglage des cavaliers permet de définir l'usage du thermostat : chauffage ou climatisation.
4. Re-positionner le couvercle sur la base du boîtier et assurez-vous que les crochets de la base soient bien fixés au couvercle.
5. Avant de rebrancher votre alimentation électrique, vérifie que l'interrupteur du thermostat soit en position OFF. (position vers le bas)

FIG 2

FIG 3
FIG.4

Dans la doc et sur le schéma du boitier, il y a une erreur, c'est inversé.

Réglage précis de la température (1)

(1) Logiquement, le thermostat est correctement regle mais il se peut que non (genre il fautmetre a 25^ pour obtenir 20^ - Dans ce cas, prenez un thermometre d'ambiance et regarder a combien le thermostat s'arrete(Example 18^ affiche et 23 sur le thermostat) Positionnez le thermostat sur 20^ et tournez le potentiometre (voir flche) avec un tournevis jusqu'a ce que le thermostat declenche le chauffage (dans le sens inverse des aiguilles d'une montre dans mon cas). Une fois la temperature d'ambiance a 20^ tournez le potentiemetre tout doucement pour que le thermostat s'arrete. La temperature d'ambiance correspondra alors au thermostat.

SCHEMAS DE BRANCHEMENT

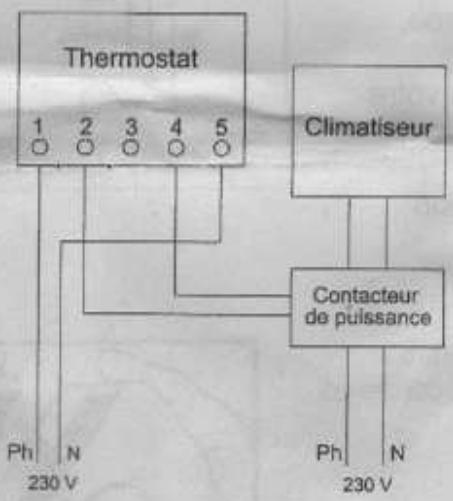

Branchement avec climatisation

Branchement avec chauffage électrique

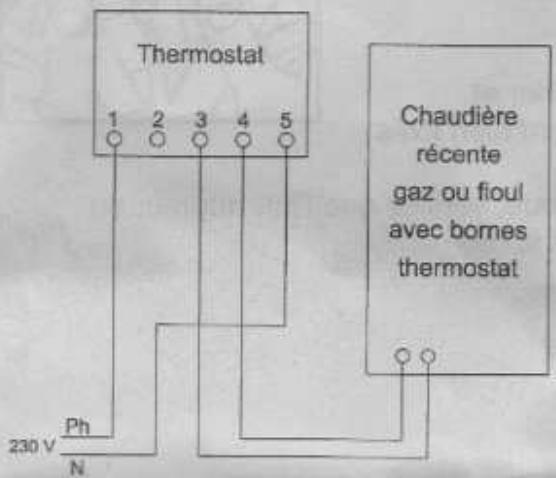

Branchement avec chaudiere recente

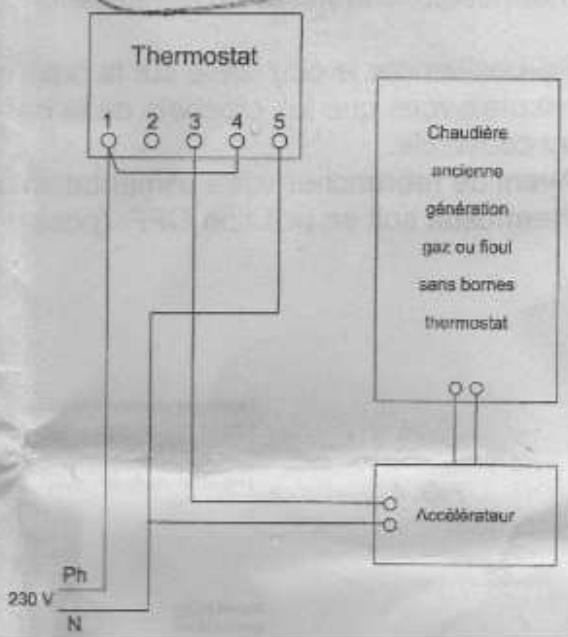

Branchement avec chaudiere ancienne generation

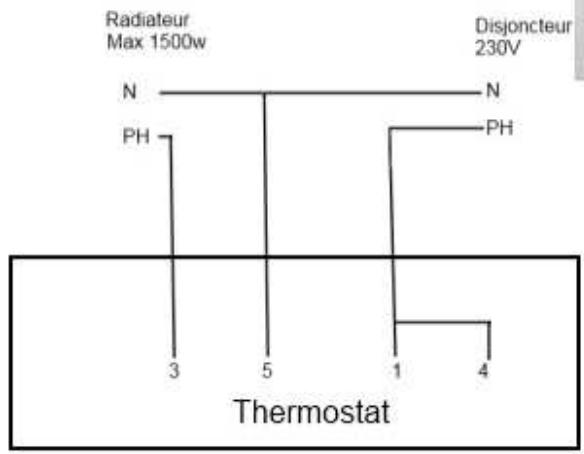

Branchement sur radiateur direct -1500w

Pour mistréx comprendre :

1-5: C'est l'alimentation du thermostat lui-même
3-4:C'est l'interrupteur de chauffage du thermostat

UTILISATION

1. ÀpRES avoir connecter votre alimentation électrique, la LED rouge indique (ON) que le thermostat est allumé.
2. Sélectionner vous température souhaïée en tournant le bouton rond gradué de 5 à 30^ .
3. Allumer votre thermostat (pour être sur ON : le bouton doit être en position haute), la LED rouge est allumée.
4. Le système se met en marche (LED verte) automatiquement lorsque la température est descendue au-dessous de 0,5^ de la température selectionnée, la LED s'eteint au-dessus de 0,5^ de la température selectionnée pour le chauffage.

Pour la climatisation, la LED s'allume au-dessus de 0.5^ de la température selectionnée et s'éteint au-dessous de la température selectionnée.

CAPTEUR DE TEMPERATURE

Le thermostat est muni d'un capteur de température extrémement sensible situé en bas à gauche du thermostat. Il est recommendé de ne pas toucher le capteur ce qui peut induire une détction incorrecte.

Si vous avez touche accidentellement le capteur, il faut un certain temps pour que la température revienne à la normale.

CHARACTERISTIQUES

Alimentation: entree: 220-250V AC - 50-60Hz

sortie : 5A max. - 250 V AC NC/NO

Plage de température : 5-30°C

Affichage de la tempéature ambiente: +/- 1°C

Differential statique: 0,5 K

Vitesse de variation de température >1k / 15mn

Regulation à bande proportionnelle >1k/15mn

Classe d'isoation : II - 100 000 cycles

EEC 82/499

Poids:82g

Matiere boitier: ABS

Importé par DISMO FRANCE - Saint-Ouen L'autome (95)
