AT0305 - Thermostat VOLTMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat digital programmable hebdomadaire
Marque	VOLTMAN
Modèle	AT0305 (VOM509008)
Alimentation	220-250V ~ 50-60Hz + 2 piles alcalines LR6 1,5V (non fournies)
Dimensions	129 × 84 × 30 mm
Poids	156 g
Plage de température	5 à 30°C
Précision d'affichage	± 0,5°C
Réglage de température	± 1°C
Pouvoir de coupure	5A (résistif), 2A (inductif) sous 250V
Classe d'isolation	II
Fonctions principales	Programmation hebdomadaire 7j/24h, modes Confort et Économie, dérogation vacances, inversion confort/économie, modification temporaire, horloge
Types de chauffage compatibles	Convient pour tous les types de chauffage (chauffage et climatisation)
Installation	Fixation murale, branchement 2 fils, hauteur recommandée 160 cm
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Installation électrique par un professionnel. Utiliser uniquement en intérieur. Classe II, pas de mise à la terre nécessaire.
Pièces détachées et réparabilité	Piles de type AA (LR6) non fournies. Pas d'autres pièces détachées spécifiées.
Informations générales	Thermostat digital programmable, remplace tout thermostat 2 fils. Programmateur préétabli d'usine.

FOIRE AUX QUESTIONS - AT0305 VOLTMAN

Comment installer le thermostat VOLTMAN AT0305 ?

L'installation se fait en fixant le thermostat à 160 cm du sol sur un mur intérieur, à l'abri du soleil direct et des sources de chaleur. Branchez les 2 fils au bornier selon le schéma (fig. 3.1 à 3.3). Assurez-vous que l'alimentation électrique est coupée avant l'installation. Pour les piles, insérez 2 piles LR6 1,5V (non fournies).

Comment régler l'horloge et la date ?

Après insertion des piles, l'heure clignote. Utilisez les touches + et - pour régler l'heure, puis appuyez sur OK. Ensuite, réglez les minutes de la même façon. Le jour clignote, sélectionnez le jour avec +/- et validez avec OK.

Comment programmer le thermostat ?

Appuyez sur la touche P pour accéder à la programmation. Utilisez +/- pour naviguer entre les jours et les heures. Le programme type est préétabli en usine. Pour personnaliser, appuyez sur Prog, sélectionnez le jour, puis l'heure, et choisissez Confort ou Économie avec les touches correspondantes. Validez avec OK.

Quelle est la différence entre les modes Confort et Économie ?

Le mode Confort maintient une température agréable (par défaut 20°C en chauffage, 23°C en clim). Le mode Économie réduit la température pour économiser l'énergie (par défaut 17°C en chauffage, 28°C en clim). Vous pouvez modifier ces températures en appuyant sur les touches correspondantes.

Comment utiliser la fonction vacances ?

Appuyez sur la touche Vacances. Réglez la durée de 1 à 99 jours avec +/- et validez. Ensuite, réglez la température souhaitée (par défaut 7°C pour le hors-gel) et validez. Le thermostat appliquera cette température pendant toute la durée définie.

Comment modifier temporairement la température ?

Appuyez sur + ou - pour régler manuellement la température souhaitée, puis validez avec OK. L'écran affiche H1 clignotant : réglez la durée d'application de 1 à 48 heures avec +/- et validez. Pour annuler, appuyez sur les touches Confort ou Économie.

Que faire si l'écran affiche un indicateur de piles usagées ?

Lorsque les piles sont usagées, le thermostat s'éteint mais le voyant d'usure reste affiché. Remplacez les deux piles alcalines de type LR6 (AA) par des neuves. Assurez-vous d'utiliser des piles de bonne qualité.

Comment réinitialiser le thermostat ?

Appuyez sur la touche Reset située sur le thermostat. L'écran s'efface quelques secondes, puis l'heure clignote. Effectuez à nouveau les réglages de l'horloge, de la date et des températures comme lors de la première utilisation.

Le thermostat peut-il être utilisé pour la climatisation ?

Oui, le thermostat dispose d'un commutateur (cavalier) au dos de la plaque électronique. Positionnez le commutateur 2 sur ON pour le mode climatisation. La température par défaut en mode confort sera alors de 23°C, et en économie de 28°C.

Quel est le pouvoir de coupure du thermostat ?

Le pouvoir de coupure est de 5A en charge résistive et 2A en charge inductive, sous une tension de 250V. Cela permet de commander la plupart des systèmes de chauffage ou climatisation domestiques.

MODE D'EMPLOI AT0305 VOLTMAN

Convient pour tous les types de chauffage Sélection chauffage ou climatisation - Programmation préétablie d'usine 2 modes de température réglables: Confort et Economie Températures vacances : une température unique sur plusieurs jours Température de 5 à 30°C Affichage de la température ambiante à +/- 0,5°C - Réglage de la température à +/- 1°C - Affichage de l'heure Fixation murale - Branchement 2 fils Alimentation: 220-250V / 50-60Hz 2 piles alcaline LR6 1,5 Volt (non fournies) Pouvoir de coupure: 5A (résistif), 2A (inductif) sous 250V Classe d'isolation: II

Notice à l'intérieur de l'emballage

REF VOM509008

Thermostat digital hebdomadaire programmable VOM509008

Le thermostat digital programmable VOM509008 est utilisable sur batterie et permet de remplacer tout thermostat d'ambiance standard 2 fils.

Il est programmable sur 7 jours pour convenir à tous les styles de vie grâce aux températ. confort, économie et vacances.

Noter que le pouvoir de coupure maximum est de 5A.

Installation

Si vous branchez le thermostat sur secteur 230V, assurez-vous que l'électricité soit coupée et qu'une personne ayant de bonnes connaissances en électricité l'installe.

Si vous avez un thermostat mécanique branché avec 2 fils, enlever l'ancien thermostat et le remplacer par le nouveau VOM509008. Connecter les 2 fils au bonner comme sur la fig.3.1 à 3.3.

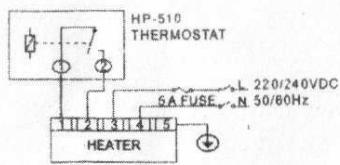

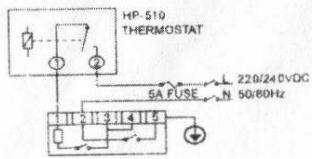

Si vous n'aviez pas de thermostat auparavant, vous devez installer 2 fils reliés au système de chauffage comme sur la fig.3.1 à 3.3.

Fig 3.1 Fig 3.2

Fig 3.3

1. Choix de l'emplacement

160 cm du sol sur un mur où la température est constante dans la maison. (Fig.1) Seulement en intérieur. Ne pas être exposé directement au soleil.

Ne pas être proche d'un appareil de chauffage, d'un four ou d'une bouche de ventilation.

Ne pas être sur un mur de l'autre côté duquel se trouve un appareil de chauffage, une bouche de ventilation ou un four de l'autre côté.

Ne pas être sur une porte donnant sur l'extérieur.

Fig 1

2. Options

Au dos de la plaque électronique, vous trouvez un commutateur à cavalier sur le circuit imprimé sur lequel vous pouvez sélectionner l'option suivante:

Commutateur 1 - Variation du cycle -

Commutateur 2 - Sélection pour l'installation du système chauffage ou climatisation.

ON = Climatisation

$$ O F F = C h a u f f a n t $$

Configuration usine par défaut :

Variation du cycle - OFF = 0,5°C

OFF = Chauffage

3. Fixation murale / branchement

Dès que le thermostat est installé avec les piles, il fonctionne immédiatement.

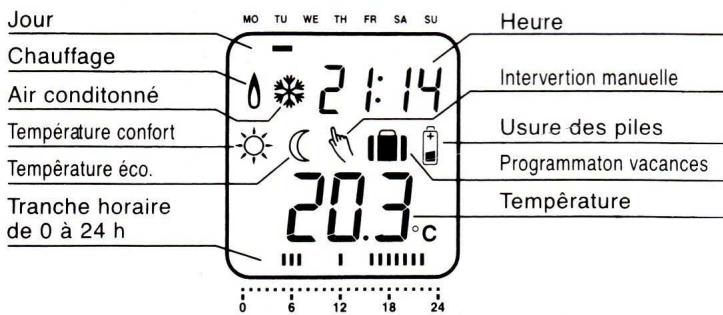

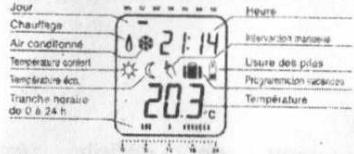

L'écran LCD affiche la température souhaitée 20°C par défaut et la température d'ambiance de la pièce.

Fig. 4.1 Fig. 4.2

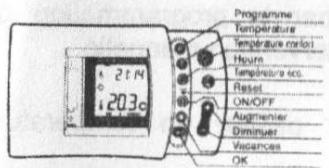

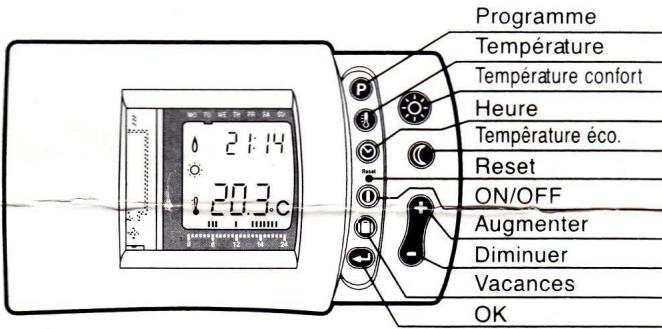

Descriptif des touches

• Accès à la programmation

-Réglage des températures confort et économie - Réglage de l'heure Reset - Réinitialisation - Marche / Arrêt - Dérogation vacances - Confirmation des réglages - Touche confort, réglage et sélection de la température confort - Touche économique, réglage et sélection de la température économique

• / - Touche de navigation et de réglage : jour, heures, température, durée des dérogations.

Réglage de l'horloge et de la date :

Après insertion des piles, la zone d'affichage de l'heure clignote, appuyer sur + ou - pour la régler puis.

La zone d'affichage des minutes clignote. Appuyer sur + ou - pour les régler puis

L'indicateur de jour se met à clignoter en face de lundi. Appuyer sur + ou - pour le régler puis

Programme type :

VOM509008 est un thermostat programmable hebdomadaire sur 7 jours et 24 heures. Chaque heure peut être paramétrée en Economie ou Confort.

Pour une facilité d'utilisation, le thermostat hebdomadaire programmable VOM509008 est préprogrammé en usine selon le programme type défini dans le tableau 5.2 ci-dessous.

Appuyer sur P. Le programme type préétabli du lundi à 0:00 s'affiche. Appuyer sur + ou - pour visualiser la température programmée de chaque heure.

Appuyer sur + ou - pour visualiser le jour suivant.

Appuyer sur pour revenir à l'affichage standard.

Personnalisation du programme :

Appuyer sur. Appuyer sur pour se positionner sur le jour à modifier. Appuyer sur + ou - pour désigner la tranche horsaire à modifier.

ou pour modifier la température affectée à une tranche horsaire.

Appuyer sur pour valider le réglage du jour et passer au jour suivant.

Appuyer sur pour se positionner sur le jour à modifier.

Modification des températures confort et économie préréglées :

Les températures comport et economie sont préreglées en usine suivant le tableau ci-dessous

MODE AIR CONDITIONNE CHAUFFAGE

23°C 20°C

28°C 17°C

Appuyer sur pour visualiser les températures comport ou economie. Appuyer sur ou pour sélectionner la température comport ou economie. Appuyer sur + ou - pour désirer la température souhaitée.

Appuyer sur pour valider le réglage et revenir à l'affichage standard.

Si vous modifiez les températures préreglées, assurez-vous que la température de confort soit supérieure à la température économique.

Pour une économie optimale, il est recommandé de ne pas dépasser un écart de 3°C entre la température de confort et celle d'économie. Au-delà de cet écart, la dépense d'énergie pour ramener la température à son niveau de confort peut égaler voire dépasser l'économie réalisée en l'abaissant pendant la période d'économie.

Modification temporaire de la température:

Cette fonction vous permet d'appliquer une température différente des températures comfort et économique programmées et de déterminer sa durée d'application.

Appuyer sur + ou - pour déterminer manuellement

la température. Appuyer sur pour valider. H1 s'affiche et clignote, appuyer sur + ou - pour déterminer la durée d'application (de 1 à 48 heures). Appuyer sur pour valider.

Pendant toute la durée d'application de la dérogation, l'affichage de l'heure est remplacé par l'affichage de la durée d'application de la température en heures, la température affichée est la température souhaitée.

Vous pouvez annuler instantanément la dérogation manuelle en appuyant sur les touches confort ou économie. La programmation reprend alors son cours.

Inversion température confort/economie

Cette fonction vous permet une modification des modes économique ou confort jusqu'à l'heure de la prochaine inversion économie/confort normalement prévue par la programmation ou jusqu'à une nouvelle intervention manuelle.

Appuyer sur pour passer en température économique.

Appuyer sur pour passer en température comport.

Dérogation vacances :

Cette dérogation permet de définir une température unique appliquée pendant une durée réglable de 1 à 99 jours. La température de cette dérogation, dite hors-gel, est préréglée en usine à 7°C.

Appuyer sur la touche pour accéder à la dérogation vacances.

Appuyez sur + ou - pour déterminer la durée (de 1 à 99 jours). Appuyez sur pour valider.

Appuyez sur + ou - pour déterminer la température. Appuyer sur pour valider

Annulation de modification temporaire de la température, inversion température confort/economie ou dérogation vacances :

Appuyer sur ou pour revenir à l'affichage standard ou appuyer sur pour éteindre le thermostat.

Mise en marche et arrêt de la régulation :

Appuyer sur ⑨ pour éteindre ou allumer en mode automatique le thermostat.

L'ensemble des réglages est conservé pendant la période où le thermostat n'est pas utilisé.

Réinitialisation

Appuyez sur la touche Reset. L'ensemble des informations affichées s'efface quelques secondes, puis la zone d'affichage de l'heure se met à clignoter.

Effectuer les réglages comme expliqué dans la partie Utilisation.

Capteur de temperature

Le thermostat est muni d'un capteur thermique extrêmement sensible situé au dos du boîtier dans le bas gauche du circuit imprimé.

Si vous avez touché accidentellement le capteur, il faut un certain temps pour que la température d'ambiance s'affiche.

Alimentation : 220-250V - 50-60Hz

Plage de température : 5-30°C

Affichage de la température ambiantes : +/ - 0,5°C

Réglage de la température : + / - 1°C

Piles : 2 piles type AA – LR6 / 1,5V

Pouvoir de coupure : 5A (résistif), 2A (inductif) sous 250V

Durée minimum d'arrêt en mode chauffage : 1 mn

Durée minimum d'arrêt en mode climatisation : 3 mn

Témoin d'usure des piles : lorsque les piles sont usagées, le thermostat s'éteint et le voyant d'usure reste affiché sur l'écran.

Classe d'isolement : II

Poids : 156g

Dimensions: 129 × 84 × 30mm
