MODE D'EMPLOI 3503IS INOX DOMAIR

Pour votre sécurité et en cas de doute, il est conseillé de confier l’installation à des spécialistes INTRODUCTION Merci d’avoir choisi cette hotte de cuisine. Ce mode d’emploi est conçu afin de vous donner toutes les consignes nécessaires liées à l’installation, l’utilisation et à l’entretien de l’appareil. Afin de faire fonctionner l’appareil correctement et en toute sécurité, veuillez lire attentivement le mode d’emploi avant l’installation et l’utilisation. CONSERVER SOIGNEUSEMENT UTILISATION ULTERIEURE. CETTE NOTICE POUR TOUTE La hotte de cuisine est constituée de matériaux de qualité et possède une casquette profilée en verre. Equipée d’un moteur électrique de forte puissance, elle offre ainsi une grande aspiration (700m3/h) et un fonctionnement silencieux. Grâce à ses filtres métalliques à graisses, lavables en machine, son nettoyage en est simplifié. Les 4 spots halogènes de 20W assurent un éclairage puissant. Cette hotte peut être indifféremment connecté ou non à une sortie extérieure. Si vous ne disposez pas de sortie extérieure, utilisez les filtres à charbon actif qui servent à piéger les odeurs. (Filtres à charbon non fournis).

Risque d’électrocution

La sécurité électrique de cet appareil n’est assurée que lorsque ce dernier est correctement branché sur une installation de mise à la terre efficace Dans le doute, demander conseil auprès d’un électricien qualifié. Le non-respect de ces consignes peut entraîner un incendie ou une électrocution (Attention : danger de mort).

Avant de connecter cet appareil, vérifier que le cordon d’alimentation est en bon état. Si le câble d’alimentation est endommagé, il doit être changé par le fabricant, son service de maintenance ou une personne de qualification similaire afin d’éviter un danger. Un cordon endommagé ne doit, en effet, être remplacé que par un électricien qualifié.

Attention : Les réparations ne doivent être effectuées que par un spécialiste. Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur.

Ne jamais laisser des enfants faire fonctionner l’appareil.

Les éléments de l’emballage ne doivent pas être à la portée des enfants car il s’agit de sources potentielles de danger.

Cet appareil n'est pas prévu pour être utilisé par des personnes ( y compris enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instruction préalable concernant l'utilisation de l'appareil

Avant de connecter l’appareil, s’assurer que les données de la plaque signalétique (autocollant gris placé sur l’appareil) correspondent à celles de votre réseau domestique électrique. Pour votre sécurité et en cas de doute, il est conseillé de confier l’installation à des spécialistes

Ne pas introduire d’objet à l’intérieur de l’appareil

Cet appareil ne devra être employé que pour l’usage pour lequel il a été spécialement conçu. Tout autre emploi est considéré comme impropre et par conséquent dangereux. Le fabriquant ne peut pas être considéré comme responsable des dommages éventuels qui découlent de l’utilisation impropre, erronée ou irraisonnée de l’appareil.

L’utilisation de tout appareil électrique implique l’observation de quelques règles fondamentales : NE PAS TOUCHER L’APPAREIL AVES DES MAINS OU LES PIEDS HUMIDES OU MOUILLES - NE PAS UTILISER L’APPAREIL EN EXTERIEUR - NE PAS TIRER LE CABLE D’ALIMENTATION POUR DEBRANCHER LA FICHE DE LA PRISE DE COURANT.

Ne pas joindre d’accessoires ou de dispositifs qui ne soient pas prévu par le fabricant.

Eliminez les matériaux d'emballage conformément à la réglementation.

La hotte de cuisine est exclusivement destinée à un usage domestique ; elle n’est pas adaptée au barbecue, à la rôtissoire ou autres fins commerciales.

Interdire la cuisson directe à partir de la table de cuisson.

Lorsque les foyers sont allumés, des ustensiles de cuisson (casseroles, poêles…), doivent toujours se trouver sur la table de cuisson. Ne jamais laisser les feux de cuisson sans casserole ou autre.

Les graisses ou huiles surchauffées peuvent s'enflammer facilement. Par conséquent, surveillez toujours les plats (frites par exemple) qui se préparent à l'aide de matières grasses ou d'huiles. Attention aux friteuses ; le risque augmente si l’on utilise des huiles usagées.

Attention : Ne flambez aucun mets sous la hotte. Les flammes risqueraient d'atteindre le filtre à graisse et d'y mettre le feu.

N'utilisez jamais la hotte aspirante sans filtre à graisse.

Nettoyer régulièrement la hotte de cuisine et son filtre, conformément au mode d’emploi, pour les maintenir en bon état de fonctionnement et éviter ainsi tout risque d’incendie.

Garder une bonne ventilation dans la cuisine. il faudra veiller à réaliser une ouverture d’entrée d’air suffisante, environ de la taille de l’ouverture d’extraction de l’air.

Ne faites marcher la hotte aspirante qu'avec les ampoules montées sur leur douille. Remplacez immédiatement les ampoules défectueuses pour empêcher une surcharge des ampoules restantes.

Aérez de façon adéquate la pièce lorsque la hotte de cuisine est utilisée en même temps que des appareils utilisant le gaz ou d’autres combustibles.

L’air ne doit pas être évacué dans un conduit utilisé pour évacuer les émanations d’appareils utilisant le gaz ou d’autres combustibles.

Les réglementations concernant l’évacuation de l’air doivent être suivies.

Le fonctionnement de la hotte aspirante en mode d’extraction de l’air n’est optimal que si les conditions suivantes sont respectées : — parcours d’extraction court et direct — nombre de coudes minimal sur les tuyaux — pose des tuyaux avec des courbes plutôt que des angles nets — diamètres des tuyaux les plus grands possibles (min. 120 mm Ø).

Le non respect de ces règles de base entraînera des pertes de puissance significatives et une augmentation du niveau sonore. Pour votre sécurité et en cas de doute, il est conseillé de confier l’installation à des spécialistes INSTALLATION (Evacuation extérieure) Si vous avez une sortie à l’extérieur, votre hotte de cuisine peut être connectée comme sur l’image ci-dessous, au moyen de la gaine d’extraction, à une grille d’aération (en émail, aluminium ou tout autre matériau ignifugé de diamètre intérieur de 150 mm).

1. Avant installation, mettre l’appareil hors tension et le débrancher de la prise.

2. La hotte de cuisine doit être placée à une distance de 65 à 85 cm au-dessus du plan

de travail pour un meilleur rendement (en respectant la distance minimum, voir encadré). Cuisinière électrique : minimum 65cm Cuisinière à gaz : minimum 75cm Cuisinière charbon/mazout : minimum 85cm

3. Pour votre sécurité, votre plafond doit être capable de supporter un poids de 120kg

et son épaisseur doit être supérieure à 30mm. Le plafond doit être plat et horizontal. Les vis et les chevilles fournies peuvent ne pas être adaptées à votre plafond. Utilisez des moyens de fixation appropriés. Veillez à ce que les chevilles offre une retenue suffisante.

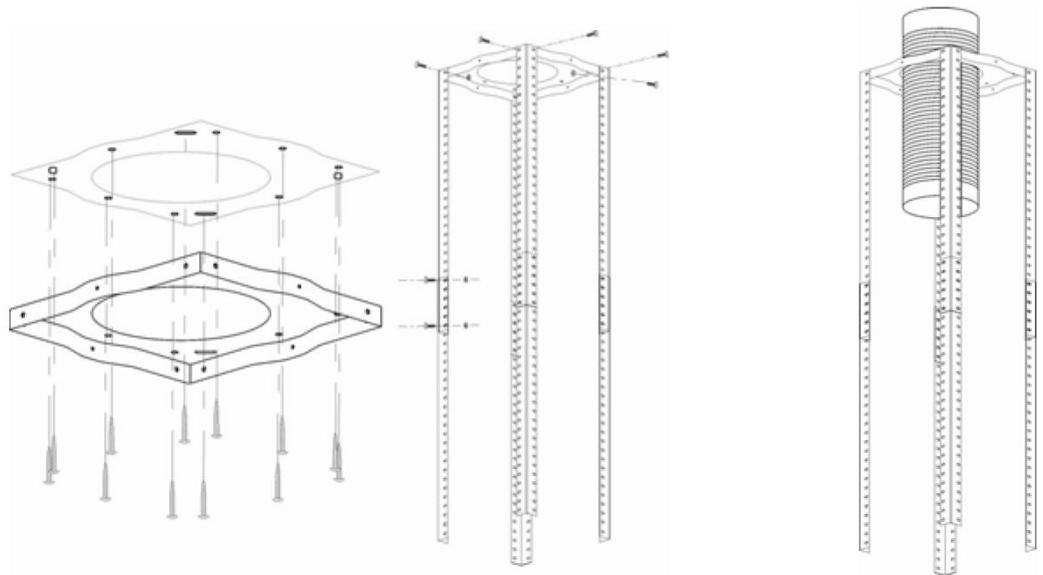

4. Fixer la plaque de fixation à votre plafond à l’aide des vis fournis (12 vis). Puis

accrocher les 4 tiges perforées. Si nécessaire, ajuster la longueur des tiges en fonction de la hauteur à respecter entre votre hotte et le plan de cuisson. Raccorder votre tube extensible d’évacuation. Pour votre sécurité et en cas de doute, il est conseillé de confier l’installation à des spécialistes

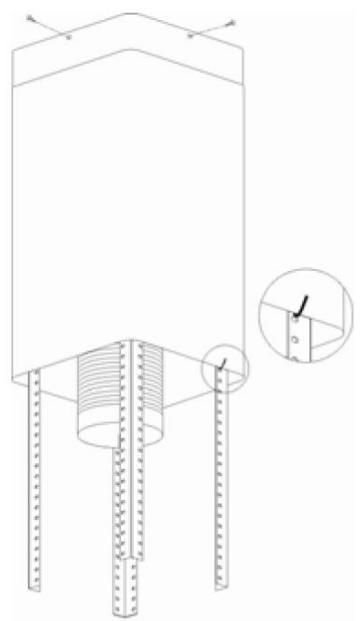

5. Installer les conduits de cheminée. Visser le conduit intérieur sur la plaque de

fixation. Bloquer la descente du conduit de cheminée intérieur pour pourvoir effectuer les opérations d’installation suivantes.

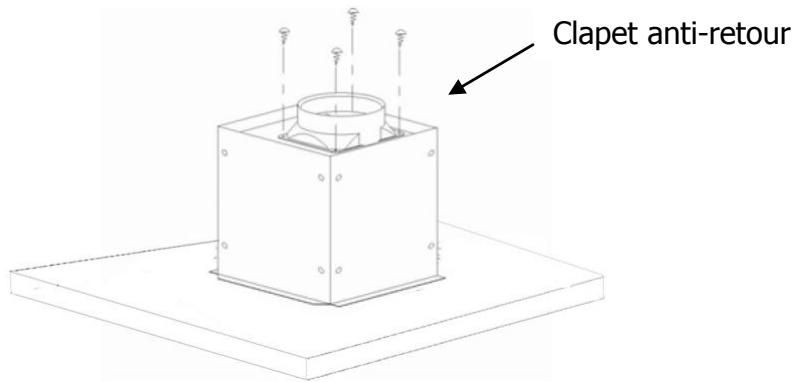

6. Fixer le clapet anti-retour à la sortie d’air de la hotte de cuisine au moyen des 4

petites vis (3,8mmx8mm). Clapet anti-retour Pour votre sécurité et en cas de doute, il est conseillé de confier l’installation à des spécialistes

7. Fixation du corps de la hotte

Attention, il faut au moins 2 personnes pour faire cette installation ! Accrocher à l aide des 8 vis le corps de la hotte aux tiges perforées (schéma A). Raccorder le tube d’évacuation au clapet anti-retour (schéma B). Débloquer le conduit de cheminée intérieur et le faire reposer sur le corps de la hotte. INSTALLATION (Sans évacuation extérieure) Si vous n’avez pas de sortie extérieure, la gaine d’extraction n’est pas nécessaire et l’installation est, en dehors de la connexion de la gaine à la sortie extérieure, similaire à celle présentée dans la section « INSTALLATION (Evacuation extérieure)». Le filtre à charbon actif sert à piéger les odeurs. (Filtres à charbon non fournis). Afin d’installer le filtre à charbon actif, enlever d’abord les filtres métalliques à graisse. Appuyer sur les verrous et les tirer vers le bas. Pour votre sécurité et en cas de doute, il est conseillé de confier l’installation à des spécialistes Positionner les 2 pattes de fixation en face des 2 tiges du moteur. Enfoncer puis tourner dans le sens des aiguilles d’une montre. Répéter cette action avec le second filtre. Retirer Fixer REMARQUE : o S’assurer que le filtre est bien verrouillé sur ses 2 fixations. Sinon, il peut se desserrer, vibrer et voire même tomber. o Lorsque le filtre à charbon actif est fixé, la puissance d’aspiration est légèrement réduite. UTILISATION Cheminée Spots halogènes Boutons de commande Filtre à graisse Bouton de vitesse faible Adapté à la faible ébullition et à la cuisson qui produit peu de vapeur. Appuyer de nouveau, le moteur s’arrête. Bouton de vitesse moyenne La vitesse du débit d’air est idéale à la ventilation pour un mode de cuisson standard. Appuyer de nouveau, le moteur s’arrête. Bouton de vitesse élevée En cas de production de fumée ou de vapeur très dense, appuyer sur le bouton de vitesse élevée pour une ventilation d’une efficacité optimale. Appuyer de nouveau, le moteur s’arrête. Bouton de lumière Appuyer une fois pour allumer les deux lampes. Appuyer de nouveau pour les éteindre. Pour votre sécurité et en cas de doute, il est conseillé de confier l’installation à des spécialistes ENTRETIEN Avant de nettoyer l’appareil, le mettre hors tension et débrancher la prise. Ne pas nettoyer régulièrement tel que décrit ci-dessous augmente le risque d’incendie.

1. Nettoyage régulier

Attention : Mettre la hotte aspirante hors tension avant le nettoyage. Ne pas introduire d’objets pointus dans la grille de protection du moteur. Nettoyer les parties extérieures avec un détergent doux. Eviter l’emploi de détergents corrosifs, de brosses ou de sablons à récurer. Nettoyer le panneau des commutateurs et la grille du filtre à graisse avec un chiffon légèrement imbibé d’un détergent doux. Il est très important de respecter les intervalles de remplacement du filtre et de nettoyage. Le non respect peut entraîner un risque d’incendie suite à l’accumulation de graisse dans le filtre

2. Nettoyage mensuel du filtre métallique à graisse

ATTENTION ! : Nettoyer le filtre à graisse chaque mois pour prévenir tout risque d’incendie. Le filtre recueille de la graisse, de la fumée et de la poussière … si bien qu’il influence directement l’efficacité de la hotte de cuisine. S’il n’est pas nettoyé, les résidus de graisse (potentiellement inflammables) satureront le filtre. Le nettoyer à l’aide d’un détergent. Pratique : Le filtre passe au lave-vaisselle, mais ne pas le laver AVEC la vaisselle. Placer le filtre à graisse métallique dans le lave-vaisselle. Laver avec un programme pour vaisselles très sales et une température d’au moins 65°C. Recommencer éventuellement l’opération. Remettre en place le filtre après séchage. Il se peut qu’il y ait quelques modifications de la teinte du filtre à graisse métallique lors du passage dans le lave-vaisselle, modifications qui n’ont aucune influence sur le fonctionnement du filtre. (ne jamais employer de détergents corrosifs, de brosses ou de crème à récurer!).

3. Remplacement annuel du filtre à charbon actif(Filtres à charbon non fournis).

Il sert à absorber les vapeurs de cuisson qui se forment dans la cuisine. En règle générale, il faut remplacer le filtre au moins une fois par année. Le filtre à charbon actif ne doit être absolument pas nettoyé.

Avertissement: le filtre à charbon actif doit être remplacé au moins une fois par année.

Ledit filtre n’est pas lavable et il ne peut pas être régénéré. Afin de garantir une bonne absorption des odeurs, il faut que le volume fonctionnel des charbons actifs soit proportionné à l’amenée de l’air de la hotte. Dans ce cas, le haut niveau de qualité des charbons actifs assure une absorption efficace des odeurs de cuisson pendant une année environ, en conditions d’emploi normales de la hotte.

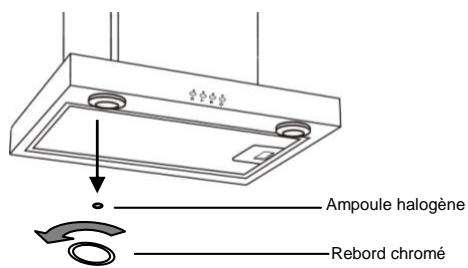

4. Remplacement des ampoules halogènes

1. Commencer par éteindre l’appareil et déconnecter la prise ou le disjoncteur.

2. Retirer les rebords chromés en tournant dans le sens inverse des aiguilles d’une

3. Enlever soigneusement l’ampoule halogène et la remplacer par une ampoule halogène de même calibre (G4 12V - 20W MAX).

4. Remonter les rebords chromés sur l’appareil.

Pour votre sécurité et en cas de doute, il est conseillé de confier l’installation à des spécialistes Ampoule halogène Rebord chromé Ne faites fonctionner la hotte aspirante qu'avec les ampoules montées sur leur douille. Remplacez immédiatement les ampoules défectueuses pour empêcher une surcharge des ampoules restantes. GARANTIE Ce produit bénéficie d’une garantie de 2 ans. Sont exclus de la garantie : -les produits réparés par des tiers, -les pannes dues à une mauvaise utilisation ou à un entretien défectueux, -les pièces d’usure normale (filtres, ampoules…).

PROBLEME La lumière est allumée mais le ventilateur ne fonctionne pas. La lumière et le ventilateur ne fonctionnent pas. RAISONS SOLUTIONS La lame du ventilateur est coincée. Mettre l’appareil hors tension et le faire réparer par une personne qualifiée exclusivement. Remplacer l’ampoule par une ampoule du bon calibre. Rebrancher la prise de courant. Mettre l’appareil hors tension et le faire réparer par une personne qualifiée exclusivement. Mettre l’appareil hors tension et le faire réparer par une personne qualifiée exclusivement. Décrocher l’appareil vérifier si le support est solidement fixé au mur. Le moteur est endommagé. L’ampoule halogène est grillée. Le cordon d’alimentation est déconnecté. La lame du ventilateur est endommagée. Importante l’appareil vibration

Le moteur du ventilateur n’est pas bien fixé. L’appareil n’est pas accroché au support. La capacité d’aspiration est mauvaise. bien Distance trop importante entre l’appareil et le plan de cuisine. Replacer la hotte à distance de 65-85 cm. Le filtre à charbon est saturé Remplacer le filtre à charbon actif par un neuf. Pour votre sécurité et en cas de doute, il est conseillé de confier l’installation à des spécialistes une CARACTERISTIQUES TECHNIQUES Entrée nominale Puissance nominale Puissance des ampoules Puissance du moteur Vitesse Diamètre de la gaine d’extraction Débit d’air Pression d’air Niveau de bruit 220-240V, 50Hz 230W 80W max (4 x20W) G4 12V 190W 150mm ≥700m3/h 180-200Pa ≤74 dB (A)

CONFORMITE AVEC LES DIRECTIVES

Cette hotte aspirante est conforme aux dispositions de sécurité applicables. Ce produit porte la marque CE qui indique la conformité avec les directives modifiées 73/23/EEC (basse tension) et 89/336/EEC (compatibilité électromagnétique).

Aux termes de son utilisation, le produit ne doit pas être éliminé avec des déchets urbains. Le produit doit être remis à l’un des centres de collecte sélective prévus par l’administration communale ou auprès des revendeurs assurant ce service. Eliminer séparément un appareil électroménager permet d’éviter les retombées négatives pour l’environnement et la santé dérivant d’une élimination incorrecte, et permet de récupérer les matériaux qui le composent dans le but d’une économie importante en termes d’énergie et de ressources. Pour rappeler l’obligation d’éliminer séparément les appareils électroménagers, le produit porte le symbole d’un caisson à ordures barré. Importé par EUREM 5 RUE MONTGOLFIER 79233 PRAHECQ FRANCE Pour votre sécurité et en cas de doute, il est conseillé de confier l’installation à des spécialistes
