MODE D'EMPLOI 3503C1 DOMAIR

Ce mode d'emploi est conçu afin de vous donner toutes les consignes nécessaires liées à l'installation, l'utilisation et à l'entretien de l'appareil.

Afin de faire fonctionner l'appareil correctement et en toute sécurité, veuillez lire attentivement le mode d'emploi avant l'installation et l'utilisation.

Conserver soigneusement CETTE NOTICE pour toute utilisation ulterieure.

Equipée d'un moteur électrique de forte puissance, cette hotte offre ainsi une grande aspiration (700m3/h) et un fonctionnement silencieux.

Grâce à ses filtres métalliques à graisses, lavables en machine, son nettoyage en est simplifié. Les 2 spots halogènes de 20W assurent un éclairage puissant.

Cette hotte peut être indifféremment connectée ou non à une sortie extérieure. Si vous ne disposez pas de sortie extérieure, utilisez les filtres à charbon actif qui servent à piéger les odeurs (Filtres à charbon non fournis).

Risque d'électrocution

• La sécurité électrique de cet appareil n'est assurée que lorsque ce dernier est correctement branché sur une installation de mise à la terre efficace. Dans le doute, demander conseil auprès d'un électricien qualifié.
• Le non-respect de ces consignes peut entraîner un incendie ou une électrocution (Attention : danger de mort).
• Avant de connecter cet appareil, vérifier que le cordon d'alimentation est en bon état. Si le câ é que par un électricien qualifié.
• Attention: Les réparations ne doivent être effectuées que par un spécialiste. Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur.
• Ne jamais laisser des enfants faire fonctionner l'appareil.
• Les éléments de l'emballage ne doivent pas être à la portée des enfants car il s'agit de sources potentielles de danger.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instruction préalable concernant l'utilisation de l'appareil.
• Avant de connecter l'appareil, s'assurer que les données de la plaque signalétique (autocollant gris placé sur l'appareil) correspondent à celles de votre réseau domestique électrique.
• Ne pas introduire d'objet à l'intérieur de l'appareil
• Cet appareil ne devra être employé que pour l'usage pour lequel il a été spécialement conçu. Tout autre emploi est considéré comme impropre et par conséquent dangereux. Le fabric nt de l'utilisation impropre, erronée ou irraisonnée de l'appareil. L'utilisation de tout appareil électrique implique l'observation de quelques règles fondamentales :

NE PAS TOUCHER L'APPAREIL AVES DES MAINS OU LES PIEDS HUMIDES OU MOUILLES - NE PAS UTILISER L'APPAREIL EN EXTERIEUR - NE PAS TIRER LE CABLE D'ALIMENTATION POUR DEBRANCHER LA FICHE DE LA PRESE DE COURANT.

• Ne pas joindre d'accessoires ou de dispositifs qui ne soient pas prévus par le fabricant.
• Éliminez les matériaux d'emballage conformément à la réglementation. La hotte de cuisine est exclusivement destinée à un usage domestique ; elle n'est pas adaptée au barbecue, à la rotissoire ou autres fins commerciales.
• Interdire la cuisson directe à partir de la table de cuisson. Lorsque les foyers sont allumés, des ustensiles de cuisson (casseroles, poêles...), doivent toujours se trouver sur la table de cuisson. Ne jamais laisser les feux de cuisson sans casserole ou autre.
• Les graisses ou huiles surchauffées peuvent s'enflammer facilement. Par conséquent, surveillez toujours les plats (frites par exemple) qui se préparent à l'aide de matières grasses ou d'huiles. Attention aux friteuses ; le risque augmente si l'on utilise des huiles usagées.
• Attention: Ne flambez: aucun mets sous la hotte. Les flames risqueraient d'atteindre le filtre àGRAISE et d'ymettre le feu. N'utilise jamais la hotte aspirante sans filtre àGRAISE. Nettoyer régulièrement la hotte de cuisine et son filtre, conformément au mode d'emploi, pour les maintenir en bon état de fonctionnement et éviter ainsi tout risque d'incendie. Garder une bonne ventilation dans la cuisine. Il faudra veiller à réaliser une ouverture d'entrée d'air suffisante, environ de la taille de l'ouverture d'extraction de l'air.
• Ne faites marcher la hotte aspirante qu'avec les ampoules montées sur leur douille. Remplacez immédiatement les ampoules défectueuses pour empêcher une surcharge des ampoules restantes.
• Aérez de façon ajustée la pièce lorsque la hotte de cuisine est utilisée en même temps que des appareils utilisant le gaz ou d'autres combustibles.
• L'air ne doit pas être évacué dans un conduit utilisé pour évacuer les émanations d'appareils utilisant le gaz ou d'autres combustibles.
• Les réglementations concernant l'évacuation de l'air doivent être suivies. Le fonctionnement de la hotte aspirante en mode d'extraction de l'air n'est optimal que si les conditions suivantes sont respectées :

— parcours d'extraction court et direct — nombre de coudes minimal sur les tuyaux — pose des tuyaux avec des courbes plutôt que des angles nets — diamètres des tuyaux les plus grands possibles (min. 120 mm).

Le non-respect de ces règles de base entraînera des pertes de puissance significatives et une augmentation du niveau sonore.

PIECES Fournies

Description	Illustration	Qté
Hotte de cuisine		1
Cheminée extensible de 500 à 980mm		1
Gaine d'extraction		1
Clapet anti-retour		1
Support mural		1
Plaque I		1
Plaque II		1
Vis et chevilles fournis

Outils nécessaires à l'installation de la hotte (non fournis) :

• tournevis cruciformes,
• niveau à bulle, perceuse et forets,
• fil à plomb.

Installation (evacuation extérieure)

Si vous avez une sortie à l'extérieur, votre hotte de cuisine peut être connectée comme sur l'image ci-dessous, au moyen de la gaine d'extraction, à une grille d'aération (en émail, aluminium ou tout autre matériel ignifugé de diamètre intérieur de 150 mm).

1. Avant installation, mettre l'appareil hors tension et le débrancher de la prise.

1. La hotte de cuisine doit être placée à une distance de 65 à 85 cm au-dessus du plan de travail pour un meilleur rendement (en respectant la distance minimum, voir encadré).

Cuisinière électrique : minimum 65cm Cuisinière à gaz : minimum 75cm Cuisinière charbon/mazout : minimum 85cm

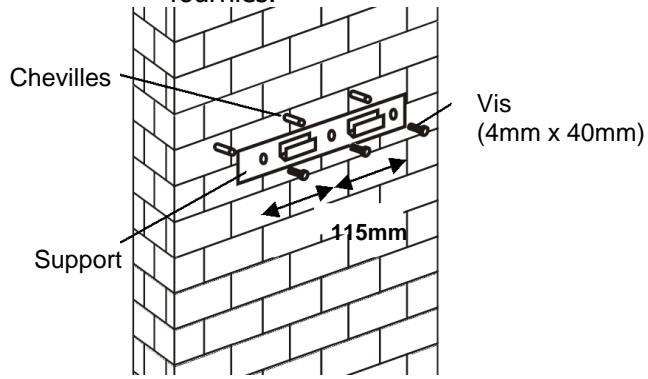

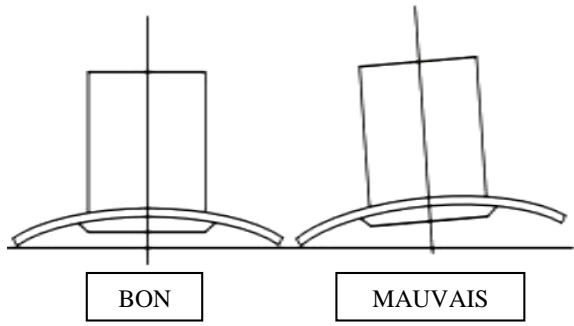

1. Se servir du support mural et d'un niveau à bulles pour marquer 3 repères à 100mm d'écart. Percer 3 trous de 6 × 40 mm. Y insérer les chevilles fournies pour installer le support mural. Visser et serrer fermement le support sur le mur à l'aide des vis fournies.

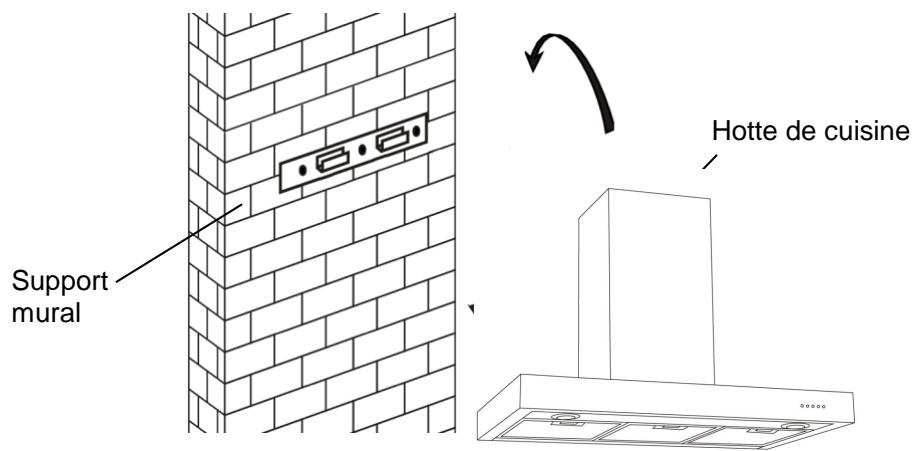

1. Soulever la hotte de cuisine et l'accrocher aux crochets du support mural.

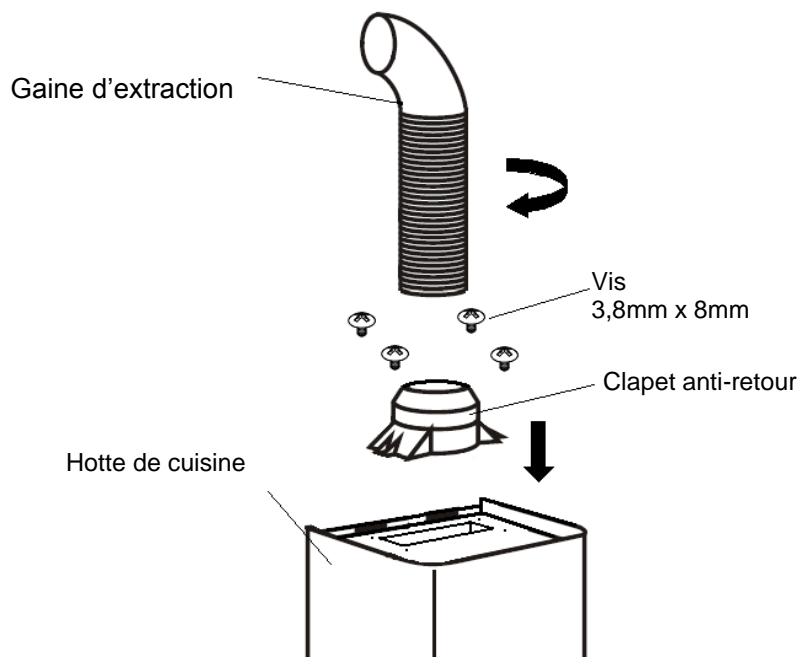

1. Fixer le clapet anti-retour à la sortie d'air de la hotte de cuisine au moyen des 4 petites vis (3,8mmx8mm). Ensuite, emboiter la gaine d'extraction au clapet anti-retour comme indiqué ci-dessous.

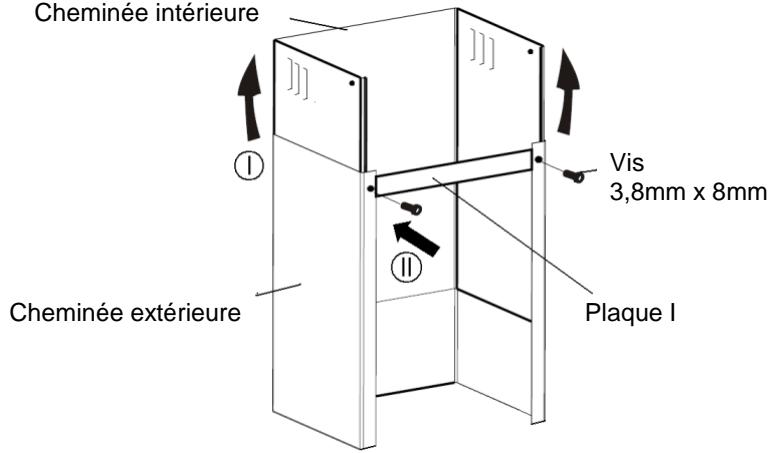

i. Désassembler les parties extérieure & intérieure de la cheminée. ii. Fixer la plaque I à la partie extérieure de la cheminée à l'aide de 2 vis de 3.8 × 8 ~mm comme sur le schéma ci-dessous.

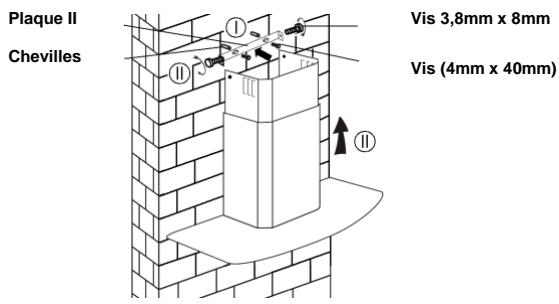

iii. Mettre en place la partie extérieure de la cheminée sur la hotte et marquer au mur les emplacements des trous de la plaque I. iv. Percer 2 trous de 6 × 30 ~mm et y insérer les chevilles.

v. Repérer à l'aide d'un fil à plomb une bande verticale d'environ 10cm (partant du plafond) alignée avec les deux trous précédement effectués. vi. Fixer la plaque II à la partie interieure de la cheminée à l'aide de 2 vis de 3.8 × 8 ~mm. Positionner la partie interieure de la cheminée en haut du plafond et marquer sur la ligne verticale les emplacements des trous de la plaque II à la hauteur voulue. vii. Percer ces 2 troughs de 6 × 40 ~mm dans le mur et y insérer les 2 chevilles restantes. viii. Désassembler cette plaque II de la partie interieure de la cheminée et la fixer au mur à l'aide de 2 vis de 4 × 40 ~mm. ix. Insérez la partie interieure dans la partie extérieure. x. Replacement l'ensemble de la cheminée sur la hotte. xi. Fixer la partie extérieure au mur à l'aide de 2 vis de 4x40mm xii. Brancher la prise de courant. xiii. Remonter la partie interieure jusqu'en haut puis la fixer solidement à la plaque II à l'aide de 2 vis 3.8 × 8 ~mm.

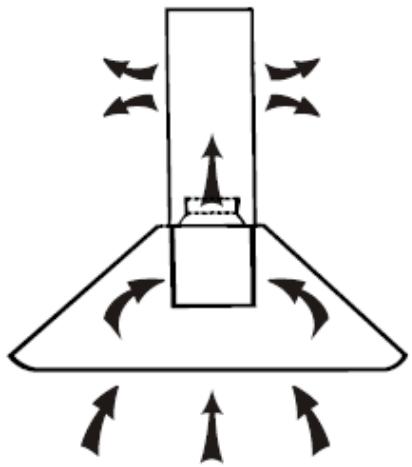

Installation (sans évacuation extérieure)

Si vous n'avez pas de sortie extérieure, la gaine d'extraction n'est pas nécessaire et l'installation est, en dehors de la connexion de la gaine à la sortie extérieure, similaire à celle représentée dans la section « INSTALLATION (Evacuation extérieure) ».

Le filtre à charbon actif sert à piéger les odeurs. (Filtres à charbon non fournis).

Afin d'installer le filtre à charbon actif, enlever d'abord les filtres métalliques à graisse. Appuyer sur les verrous et les tirer vers le bas.

Positionner les 2 pattes de fixation en face des 2 tiges du moteur. Enfoncer puis tourner dans le sens des aiguilles d'une montre. Répéter cette action avec le second contrôle.

Retirer

Remarque:

S'assurer que le filtre est bien verrouillé sur ses 2 fixations. Sinon, il peut se desserrer, vibrer et voir même tomber. Lorsque le filtre à charbon actif est fixé, la puissance d'aspiration est légèrement réduite.

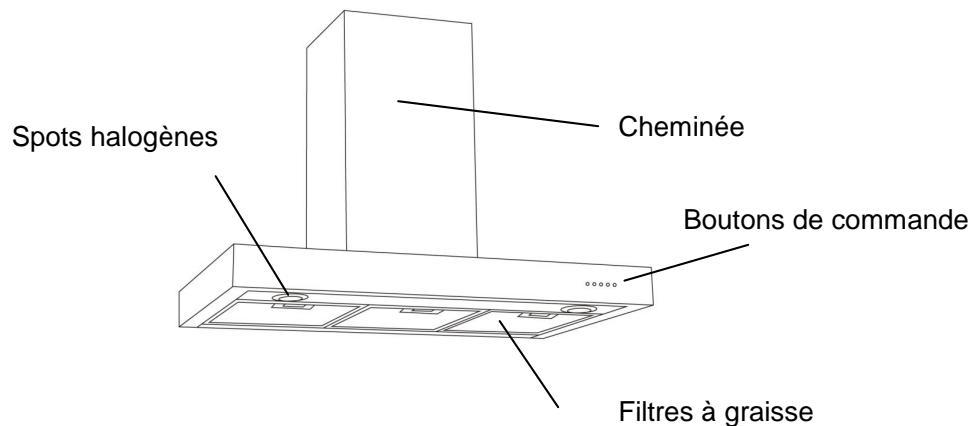

Bouton d'arrêt 0

Appuyer une fois pour arrêter la ventilation.

Bouton de vitesse faible

Adapté à la faible ébullition et à la cuisson qui produit peu de vapeur.

Bouton de vitesse moyenne

La vitesse du début d'air est idéale pour la ventilation dans un mode de cuisson standard.

Bouton de vitesse élevée

En cas de production de fumée ou de vapeur très dense, appuyer sur le bouton de vitesse élevée pour une ventilation d'une efficacité optimale.

Bouton de lumière

Appuyer une fois pour allumer les deux lampes. Appuyer de nouveau pour les éteindre.

REMARQUE: Ne pas appuyer simultanément sur plusieurs boutons de vitesses. Si les boutons de vitesse faible/moyenne/élevée sont enfoncés en même temps, l'appareil fonctionnera uniquement à la vitesse la plus élevée.

Entretien

Avant de nettoyer l'appareil, le mettre hors tension et débrancher la prise.

Ne pas nettoyer régulièrement tel que décrit ci-dessous augmente le risque d'incendie.

1. Nettoyage régulier

• Attention : Mettre la hotte aspirante hors tension avant le nettoyage. Ne pas introduire d'objets pointus dans la grille de protection du moteur.
• Nettoyer les parties extérieures avec un détergent doux. Eviter l'emploi de détergents corrosifs, de brosses ou de sablons à récurer.
• Nettoyer le panneau des commutateurs et la grille du filtre àGRAISE avec un chiffon légèrement imbibé d'un détergent doux.
• -respect peut entraîner un risque d'incendie suite à l'accumulation de graisse dans le filtré.

2. Nettoyage mensuel du filtre métallique à graisse

ATTENTION! : Nettoyer le filtre à graisse chaque mois pour prévenir tout risque d'incendie. Le filtre recueille de la graisse, de la fumée et de la poussière... si bien qu'il influence directement l'efficacité de la hotte de cuisine. S'il n'est pas nettoyé, les résidus de graisse (potentiellement inflammables) satureront le filtre. Le nettoyer à l'aide d'un détergent.

Pratique : Le filtre passé au lave-vaisselle, mais ne pas le laver AVEC la vaisselle.

Placer le filtre àGRAISSÉ métallique dans le lave-vaisselle. Laver avec un programme pour vaiselles très sales et une température d'au moins 65°C. Recommencer éventuellement l'opération. Remettre en place le filtre après séchage. Il se peut qu'il y ait quelques modifications de la teinte du filtre àGRAISSÉ métallique lors du passage dans le lave-vaisselle, modifications qui n'ont aucune influence sur le fonctionnement du filtre. (ne jamais employer de détergents corrosifs, de brosses ou de crème à récurer!)

1. Remplacement annuel du filtre à charbon actif (Filtres à charbon non fournis).

Il sert à absorber les vapeurs de cuisson qui se forment dans la cuisine. En règle générale, il faut remplacer le filtre au moins une fois par année. Le filtre à charbon actif ne doit être absolument pas nettoyé.

Avertissement: le filtré à charbon actif doit être remplacé au moins une fois par année. Ledit filtré n'est pas lavable et il ne peut pas être régénéré. Afin de garantir une bonne absorption des odeurs, il faut que le volume fonctionnel des charbons actifs soit proportionné à l'afflux de l'air de la hotte. Dans ce cas, le haut niveau de qualité des charbons actifs assure une absorption efficace des odeurs de cuisson pendant une année environ, en conditions d'emploi normales de la hotte.

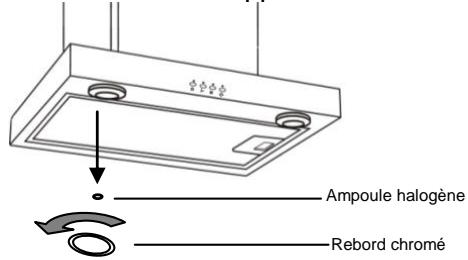

4. Remplacement des ampoules halogènes

1. Commencer par éteindre l'appareil et deconnecter la prise ou le disjoncteur.
2. Retirer les rebords chromés en tournant dans le sens inverse des aiguilles d'une montre.
3. Enlever soigneusement l'ampoule halogène et la remplacer par une ampoule halogène de même calibre (G4 12V - 20W MAX).
4. Remonter les rebords chromés sur l'appareil.

Ne faites fonctionner la hotte aspirante qu’avec les ampoules montées sur leur douille. Remplacez immédiatement les ampoules défectueuses pour empêcher une surcharge des ampoules restantes.

Garantie

Ce produit bénéficie d'une garantie de 2 ans.

Sont exclus de la garantie :

-les produits réparés par des tiers, -les pannes dues à une mauvaise utilisation ou à un entretien défectueux, -les pièces d'usure normale (filtres, ampoules...).

Recherche de pannes

PROBLEM	RAISONS	SOLUTIONS
La lumière est allumée mais le ventilateur ne fonctionne pas.	La lame du ventilateur est coincée.	Mettre l'appareil hors tension et le faire réparer par une personne qualifiée exclusivement.
	Le moteur est endommagé.
La lumière et le ventilateur ne fonctionnent pas.	L'ampoule halogène est grillée.	Remplacer l'ampoule par une ampoule du bon calibre.
	Le cordon d'alimentation est déconnecté.	Rebrancher la prise de courant.
Importante vibration de l'appareil	La lame du ventilateur est endommagée.	Mettre l'appareil hors tension et le faire réparer par une personne qualifiée exclusivement.
	Le moteur du ventilateur n'est pas bien fixé.	Mettre l'appareil hors tension et le faire réparer par une personne qualifiée exclusivement.
	L'appareil n'est pas bien accroché au support.	Décrocher l'appareil et vérifier si le support est solidement fixé au mur.
La capacité d'aspiration est mauvaise.	Distance trop importante entre l'appareil et le plan de cuisine.	Replacing la hotte à une distance de 65-85 cm.
	Le filtre à charbon est saturé	Remplacer le filtre à charbon actif par un neuf.

CHARACTERISTIQUES TECHNIQUES

3503C1
Entrée nominale	220-240V, 50Hz
Puisance nominale	230W
Puisance des ampoules	40W max (2 x20W) G4 12V
Puisance du moteur	190W
Vitesse	3
Diamètre de la gaine d'extraction	150mm
Débit d'air	≥700m³/h
Pression d'air	180-200Pa
Niveau de bruit	≤74 dB (A)

Conformite avec les directives

Cette hotte aspirante est conforme aux dispositions de sécurité applicables. Ce produit porte la marque CE qui indique la conformité avec les directives modifiées 73/23/EEC (basse tension) et 89/336/EEC (compatibilité électromagnétique).

AVERTISSEMENTS POUR L'ELIMINATION CORRECTE DU PRODUIT AUX TERMES DE LA DIRECTIVE EUROPEENE 2002/96/EC

Aux termes de son utilisation, le produit ne doit pas être éliminé avec des

déchets urbains. Le produit doit être remis à l'un des centres de collecte sélective prévus par l'administration communale ou auprès des revendeurs assurant ce service. Éliminer séparément un appareil électroménager permet d'éviter les retombées négatives pour l'environnement et la santé dérivant d'une élimination incorrecte, et permet de récupérer les matériaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources. Pour rappeler l'obligation d'éliminer séparément les appareils électroménagers, le produit porte le symbole d'un caisson à ordures barré.

Importé par EUREM 5 RUE MONTGOLFIER 79233 PRAHECQ FRANCE
