MODE D'EMPLOI Z906 5.1 EU LOGITECH

Logitech® Surround Sound Speakers Z906

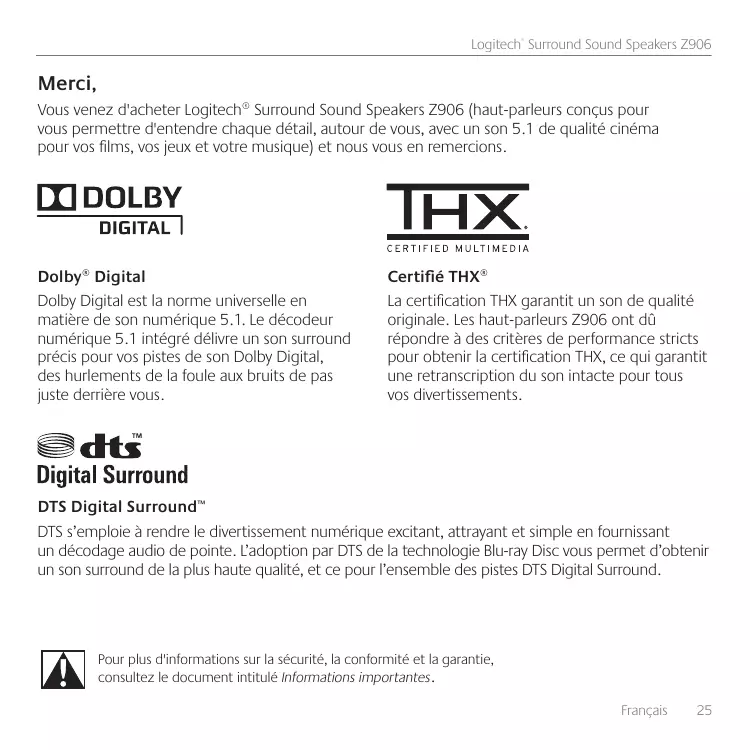

Merci, Vous venez d'acheter Logitech® Surround Sound Speakers Z906 (haut-parleurs conçus pour vous permettre d'entendre chaque détail, autour de vous, avec un son 5.1 de qualité cinéma pour vos films, vos jeux et votre musique) et nous vous en remercions.

Dolby® Digital Dolby Digital est la norme universelle en matière de son numérique 5.1. Le décodeur numérique 5.1 intégré délivre un son surround précis pour vos pistes de son Dolby Digital, des hurlements de la foule aux bruits de pas juste derrière vous.

Certifié THX® La certification THX garantit un son de qualité originale. Les haut-parleurs Z906 ont dû répondre à des critères de performance stricts pour obtenir la certification THX, ce qui garantit une retranscription du son intacte pour tous vos divertissements.

DTS Digital Surround™ DTS s’emploie à rendre le divertissement numérique excitant, attrayant et simple en fournissant un décodage audio de pointe. L’adoption par DTS de la technologie Blu-ray Disc vous permet d’obtenir un son surround de la plus haute qualité, et ce pour l’ensemble des pistes DTS Digital Surround.

Pour plus d'informations sur la sécurité, la conformité et la garantie, consultez le document intitulé Informations importantes. Français  25

Guide de l’utilisateur

® Z906 Logitech Sound Speakers d Surroun e User’s Guid

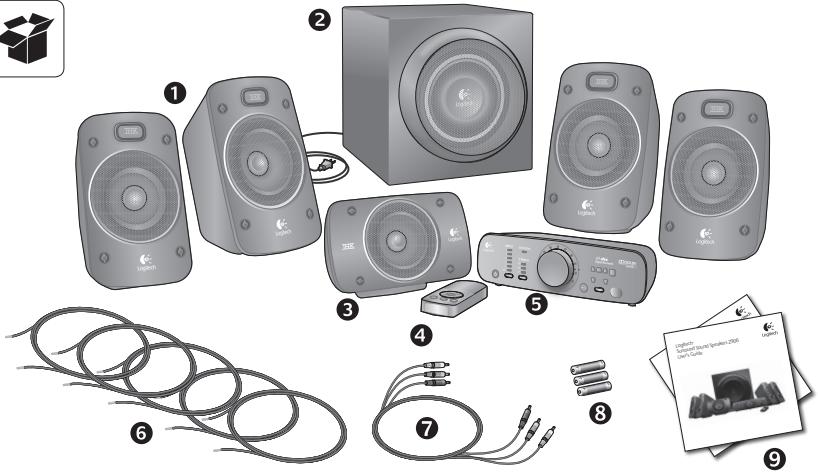

1. Quatre haut-parleurs satellites

8. Trois piles alkaline AAA (télécommande)

3. Haut-parleur satellite central

9. Documentation utilisateur

4. Télécommande 5. Pupitre de commande 6. Cinq longueurs de fil standard de 18 gauges pour haut-parleurs: • Deux longueurs de 7,6 mètres pour les hautparleurs satellites arrière • Trois longueurs de 4,6 mètres pour les hautparleurs satellites du centre et avant 26  Français

Câble d'entrée directe six canaux

Logitech® Surround Sound Speakers Z906

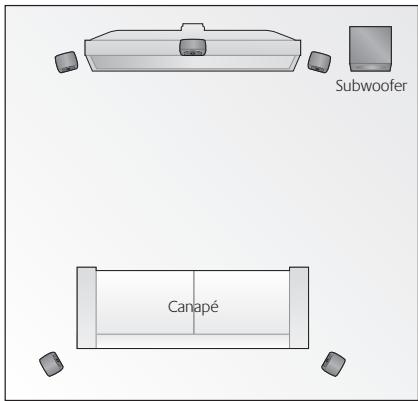

Position des haut-parleurs Avant de placer vos haut-parleurs, regardez autour de vous et imaginez la meilleure configuration pour votre pièce (consultez le diagramme à droite). Il est plus facile de positionner tous vos haut-parleurs aux emplacements voulus avant de raccorder les câbles. Haut-parleurs satellites: placez les deux haut-parleurs satellites avant sur chaque côté de l'écran de votre ordinateur ou de votre télévision, environ à la même distance l'un de l'autre que celle qui les sépare de votre position d'écoute (le canapé, par exemple). Tournez-les vers vous. Placez les deux haut-parleurs arrière derrière vous et séparez-les de la même façon que les haut-parleurs avant. Vous pouvez également fixer ces haut-parleurs au mur (consultez la rubrique Fixation murale). Haut-parleur satellite central: placez votre haut-parleur satellite central sur votre bureau ou devant votre écran ou télévision; vous pouvez également le fixer au mur. Subwoofer: vous pouvez placer le subwoofer n'importe où par rapport aux autres hautparleurs. Pour obtenir les graves les plus forts, placez votre subwoofer près d'un mur ou d'un coin, ou sous le bureau. Assurez-vous que rien ne se trouve à moins de 16 cm du pilote ou de l'évent des graves, car cela aurait

une incidence sur votre son. Il est également important que la ventilation soit appropriée autour du subwoofer. Console: placez la console à un endroit facile à atteindre. Assurez-vous que la fenêtre infrarouge se trouve directement devant vous afin que la télécommande puisse communiquer avec elle.

Guide de l’utilisateur

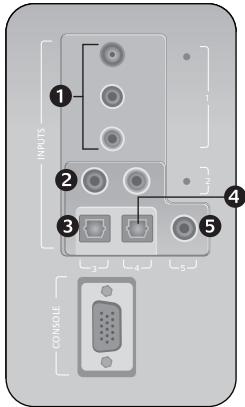

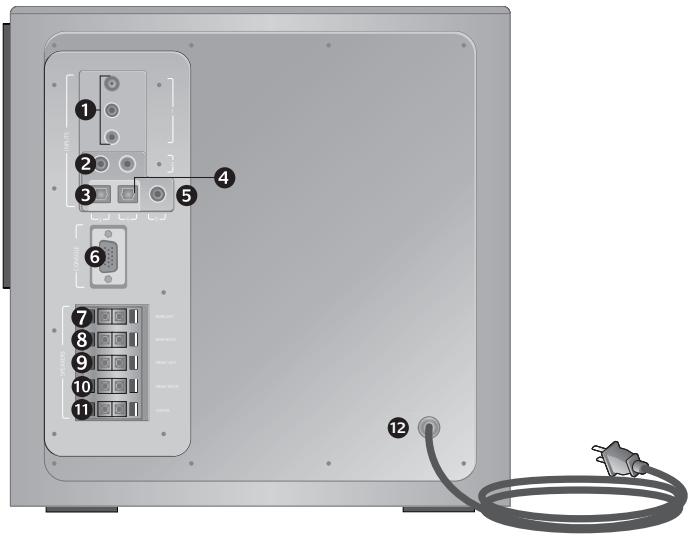

Panneau arrière du subwoofer Entrées

1. Directe six canaux (carte son PC)

6. Connecteur DB à 15 broches

2. RCA (stéréo) 3. Optique numérique 4. Optique numérique 5. Coaxial numérique 28  Français

8. Arrière droit 9. Avant gauche 10. Avant droit 11. Centre

Logitech® Surround Sound Speakers Z906

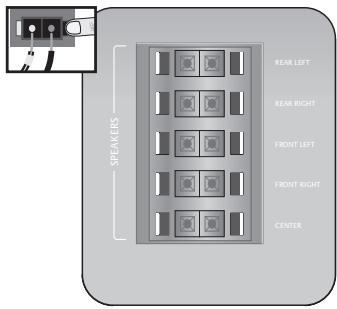

Connexion des câbles des haut-parleurs

Raccordement des câbles des haut-parleurs: connectez vos haut-parleurs satellites au subwoofer à l'aide des câbles des haut-parleurs. Appuyez sur la languette du support à ressort, insérez le fil dans le connecteur, puis relâchez la languette. Vérifiez que la couleur des fils (noir ou rouge) correspond à la couleur du support à ressort du subwoofer et des haut-parleurs satellites.

REAR LEFT REAR RIGHT SPEAKERS Le Z906 est livré avec cinq câbles pour haut-parleurs: deux câbles de 7,6 mètres pour les haut-parleurs satellites arrière et trois câbles de 4,6 mètres pour les haut-parleurs satellites du centre et avant. Lorsque vous connectez vos haut-parleurs, la console et la source audio, vérifiez que le système est hors tension.

FRONT LEFT FRONT RIGHT CENTER CENTER Raccordement du câble DB à 15 broches de la console: reliez le câble DB à 15 broches de la console à la prise du connecteur DB à 15 broches correspondant sur le subwoofer.

Guide de l’utilisateur

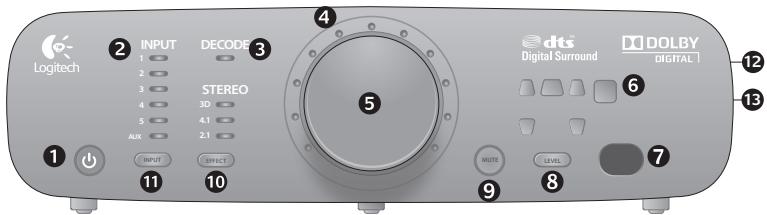

1. Marche/arrêt 2. Témoin d'entrée 3. Témoin de décodage 4. Témoin de volume/niveau 5. Réglage du volume/niveau: permet de régler le volume principal, les niveaux du subwoofer, des haut-parleurs satellites arrière et du canal central. 6. Témoin du haut-parleur 7.

Fenêtre de la télécommande infrarouge

8. Sélection du niveau: permet de sélectionner les niveaux du subwoofer, les niveaux des hautparleurs satellites arrière, du canal central ou du volume principal. 9. Sourdine: met l'intégralité du système en sourdine.

10. Sélection de l'effet: lorsqu'une source stéréo existe, utilisez-la pour sélectionner l'effet sonore voulu: • Stéréo 3D: fournit un effet de son surround 3D par tous les haut-parleurs • Stéréo 4.1: lit le son stéréo avec les haut-parleurs satellites avant et arrière, plus le subwoofer • Stéréo 2.1: lit le son stéréo avec les hautparleurs satellites avant et le subwoofer 11. Sélection d’entrée: permet de sélectionner la source audio (entrée directe six canaux, stéréo, optique, coaxiale ou auxiliaire). 12. Prise casque (côté de la console): lorsque vous branchez vos écouteurs, toutes les autres sorties sont automatiquement mises en sourdine. 13. Entrée auxiliaire (côté de la console)

Logitech® Surround Sound Speakers Z906

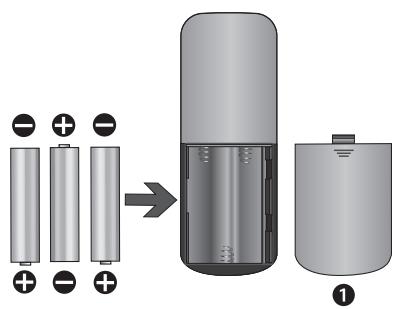

INPUT MUTE LEVEL EFFECT Ajustez vos sensations d'écoute sans vous lever de votre canapé. 1. Compartiment des piles: installez les trois piles AAA 2. Marche/arrêt 3. Sélection d’entrée: permet de sélectionner la source audio (entrée directe six canaux, stéréo, optique, coaxiale ou auxiliaire). 4. Sourdine: met l'intégralité du système en sourdine. 5. Sélection du niveau: permet de sélectionner les niveaux du subwoofer, les niveaux des hautparleurs satellites arrière, du canal central ou du volume principal.

6. Augmenter le volume/niveau: permet de régler le volume principal, les niveaux du subwoofer, des haut-parleurs satellites arrière et du canal central. 7.

Sélection de l'effet: lorsqu'une source stéréo existe, utilisez-la pour sélectionner l'effet sonore voulu: Stéréo 3D, Stéréo 4.1, et Stéréo 2.1.

8. Réduire le volume/niveau: permet de régler le volume principal, les niveaux du subwoofer, des haut-parleurs satellites arrière et du canal central. 9. Test: consultez la rubrique Test de votre système pour en savoir plus sur ce mode. Français  31

Guide de l’utilisateur

Raccordement du câble d'alimentation du subwoofer Branchez le câble d'alimentation du subwoofer sur une prise électrique.

Réglez le volume à neuf heures pour le tester. Modifiez-le ensuite selon vos besoins.

Mise sous tension du système Appuyez sur l'interrupteur Marche/Arrêt de la télécommande ou de la console pour mettre votre Z906 sous tension.

Test de votre système

Panneau arrière du subwoofer 32  Français

Pour savoir si vous avez correctement configuré vos haut-parleurs, maintenez enfoncé le bouton INPUT de la télécommande ou de la console pendant 5 secondes pour placer votre système en mode de test.

En mode de test, le système parcourt chaque haut-parleur en émettant un signal de test audible. Le signal de test provient d'un seul haut-parleur à la fois, par intervalles de 5 secondes, dans l'ordre suivant: avant gauche, centre, avant droit, arrière droit, arrière gauche et subwoofer. Lorsqu'un canal est testé, le témoin correspondant s'allume sur le panneau avant de la console. Le signal de test passe individuellement sur chaque haut-parleur et s'arrête. Pour repasser en mode de test, maintenez le bouton d'entrée enfoncé sur la télécommande ou la console pendant 5 secondes.

Raccordement du câble de la source audio Mettez les haut-parleurs hors tension Connectez votre source audio (TV, DVD, ordinateur) à la prise d'entrée appropriée sur votre subwoofer. • Pour les cartes son des ordinateurs, utilisez l'entrée 6 canaux (câble inclus). • Pour les dispositifs stéréo, utilisez l'entrée RCA stéréo (câble non inclus). • Pour les dispositifs numériques, utilisez les entrées numériques (câble non inclus).

Logitech® Surround Sound Speakers Z906

Sélection de votre entrée audio Utilisez la télécommande ou la console pour sélectionner une source d'entrée. Appuyez sur le bouton d'entrée pour parcourir les différentes sources d'entrée audio, toujours selon le même ordre. Entrée numérique Si vous utilisez une connexion numérique, suivez les instructions de votre source audio pour être certain d'obtenir une sortie audio numérique. Pour le contenu numérique, la console détecte et affiche automatiquement le flux Digital si le dispositif est connecté à une entrée numérique. Par exemple, si vous avez sélectionné le flux DTS Digital Sound ou Dolby Digital 5.1 pour un DVD que vous souhaitez regarder, il sera détecté automatiquement lorsque vous choisirez l’entrée correspondante.

Utilisation de la commande de sélection de l'effet avec les sources stéréo Lors de l'écoute d'un son stéréo, vous pouvez utiliser la commande de sélection de l'effet sur la télécommande ou la console pour choisir le type de son que vous voulez entendre. • Stéréo 3D: fournit un effet de son surround 3D par tous les haut-parleurs • Stéréo 4.1: lit le son stéréo avec les haut-parleurs satellites avant et arrière, plus le subwoofer • Stéréo 2.1: lit le son stéréo avec les haut-parleurs satellites avant et le subwoofer • Aucun effet: lit le format audio de la carte son de votre ordinateur sans appliquer d'effet. Disponible uniquement pour 6 canaux. Aucun témoin d'effet n'est allumé Lorsque vous modifiez l'entrée, le dernier effet sélectionné est automatiquement rétabli. Par exemple, si vous sélectionnez Stéréo 3D lors de l'écoute de l'entrée 2, la prochaine fois que vous sélectionnerez l'entrée 2, Stéréo 3D sera automatiquement sélectionné.

Guide de l’utilisateur

Profitez du résultat! Une fois que vous vous êtes assuré que votre système est configuré correctement (et que l’entrée et l’effet sélectionnés s’affichent correctement sur la console), vous êtes prêt à commencer. Il vous suffit d’appuyer sur le bouton de lecture pour vous sentir immergé dans le monde de votre nouveau système de haut-parleurs Z906.

Questions fréquentes Q: Mes haut-parleurs Z906 n’émettent aucun son et les témoins situés à l’avant de la console clignotent. Comment résoudre ce problème? R: a) Le modèle Z906 utilise le décodage DTS Digital Sound/Dolby Digital pour restituer les données en son surround 5.1. Si les haut-parleurs Z906 ne reçoivent ni les données DTS, ni les données Dolby Digital, le système n’est pas en mesure de décoder le signal. Pour résoudre ce problème, assurezvous que vos haut-parleurs Z906 reçoivent uniquement un signal DTS Digital Sound ou Dolby Digital depuis le dispositif hôte (par exemple: une platine DVD/Blu-ray, une console de jeu vidéo ou un ordinateur fixe). Consultez la documentation du fabricant de votre équipement pour obtenir des informations supplémentaires. R: b) En général, les films sur DVD ou Blu-Ray Disc proposent d’encoder le signal audio en DTS Digital Sound et Dolby Digital. Consultez les paramètres audio de votre film pour vous assurer que le signal est bien codé en DTS Digital Sound ou en Dolby Digital. Q: Où puis-je trouver davantage d’informations sur mes haut-parleurs? R: Visitez le site Web de Logitech à l’adresse www.logitech.com. Si aucune des réponses énoncées ci-dessus ne permet de résoudre le problème, contactez le service clientèle de Logitech.

Erreurs • Aucune donnée: si vous choisissez une entrée numérique et si aucun flux numérique n’existe pour cette entrée, les témoins d’effet et de décodage de la console ne s’allument pas. • Données inconnues: les témoins de décodage et d’effet s’allument à tour de rôle lorsque vous sélectionnez une entrée numérique et que son flux de données ne peut pas être décodé (contenu de type autre que DTS Digital Sound et Dolby Digital).

Logitech® Surround Sound Speakers Z906

Fixation murale Vous pouvez fixer vos haut-parleurs satellites au mur avec le matériel approprié (non inclus). Lorsque vous fixez un haut-parleur satellite au mur, ne serrez pas trop fort la vis de montage. Sinon, le filetage de vis risque d'être endommagé à l'intérieur de la patte de fixation du haut-parleur.

Caractéristiques de performances • Puissance totale en watts (RMS): 500 watts - Subwoofer: 165 watts (6 ohms, à 52 Hz et 10% de distorsion harmonique totale) - Satellites: 335 watts RMS (5 x 67 watts par canal {4 ohms à 3,85 KHz et 10% de distorsion harmonique totale}) • Niveau de pression acoustique maximal: >>110 dB • Réponse en fréquence: de 35 Hz à 20 KHz • Amplificateur: classe D ultra-efficace • Impédance d'entrée: 8 000 ohms, min • Rapport signal/bruit, A-pondéré: >95 dB • Transducteurs: - Satellites: haut-parleurs satellites: transducteurs 7,6 cm à pièces de phase en aluminium poli - Subwoofer: transducteur haute excursion à évent de 20,24 cm avec enceinte de basse réflexe de 6ème ordre • Formats numériques pris en charge: Dolby Digital et DTS Digital Sound • Entrées source: - Coaxial numérique - Optique numérique (2) - Directe six canaux (3 x 3,5 mm) - Stéréo (RCA) - Stéréo mini analogique (3,5 mm) Français  35
