MODE D'EMPLOI NR1504B MARANTZ

Télécommande Index Contenu Connexions Lecture Réglages Annexe Conseils Nous vous remercions d’avoir acquis cet appareil Marantz. Afin d’assurer son bon fonctionnement, veuillez lire attentivement ce manuel de l’utilisateur avant d’utiliser l’appareil. Après avoir lu le manuel, veuillez le conserver pour toute référence future. Accessoires Assurez-vous que les articles suivants sont fournis avec l’appareil. q Mise en route w CD-ROM e Consignes de sécurité r Garantie t Cordon d’alimentation y Télécommande (RC020SR) u Piles R03/AAA i Antenne à boucle AM o Antenne intérieure FM Q0 Microphone de configuration et Q1 Étiquette du câble Panneau avant (Manuel de l’Utilisateur) de mesure (ACM1HB) Affichage Panneau arrière

Télécommande (pour USA) (pour CANADA) Index Contenu Connexions Lecture Réglages Insertion des piles Conseils Portée de la télécommande Pointez la télécommande vers le capteur de télécommande de l’unité. q Déplacez le couvercle arrière dans la direction de la flèche et retirez-le. Environ 23 ft/7 m w Insérez correctement les deux piles comme indiqué par les marques q et w situées dans le compartiment des piles. 30° 30° R03/AAA e Remettez le couvercle en place. REMARQUE

• Lorsque vous insérez les piles, assurez-vous de les placer dans le bon sens, en respectant les marques q et w qui figurent dans le compartiment à piles.
• Pour éviter un endommagement de la télécommande ou une fuite du liquide des piles:
• Ne pas mélanger piles neuves et anciennes.
• Ne pas utiliser deux types de piles différents.
• Ôtez les piles de la télécommande si vous ne l’utilisez pas pendant longtemps.
• En cas de fuite du liquide de pile, essuyez soigneusement l’intérieur du compartiment avant d’insérer de nouvelles piles. Panneau avant Affichage Annexe Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Caractéristiques

• Compatible avec “Marantz Remote App” pour effectuer les opérations de base de l’appareil avec un iPad, iPhone ou smartphone Androidz “Marantz Remote App” est un logiciel d’application qui vous permet d’effectuer des opérations de base avec un iPad, iPhone, un smartphone Android ou une tablette Android, telles que la mise en marche ou l’arrêt de l’appareil, le contrôle du volume et la commutation de la source. zz Téléchargez l’application “Marantz Remote App” appropriée pour les appareils iOS et Android. Cet appareil doit être connecté à un réseau LAN et l’iPhone/iPod touch ou d’autres appareils doivent être connectés au même réseau par Wi-Fi (réseau LAN sans fil). Audio haute qualité
• Amplificateur de puissance procurant une qualité identique pour les 5 canaux grâce à une technologie à circuits discrets (50 W x 5 canaux) Pour un réalisme optimal et une gamme dynamique étonnante, la section de l’amplificateur de puissance dispose d’appareils de puissance discrets (pas un circuit intégré). En utilisant des appareils discrets à haute puissance et courant élevé, l’amplificateur peut aisément faire fonctionner des enceintes haute qualité.

• Les connexions HDMI permettent la connexion rapide à divers appareils AV numériques (6 entrées, 1 sortie) L’appareil est équipé de 6 bornes d’entrée HDMI pour connecter les appareils aux bornes HDMI, comme un lecteur Blu-ray Disc, une console de jeu, une caméra vidéo HD, HDTVs, etc. Haute performance
• Prise en charge de la diffusion en flux de Radio Internet, de musique et de photos Prise en charge d’AirPlay® (vpage 89) Vous pouvez profiter d’un large éventail de contenus, notamment écouter la radio sur Internet, lire des fichiers audio enregistrés sur votre ordinateur et afficher sur un téléviseur des photos stockées sur votre ordinateur. Cet appareil prend également en charge Apple AirPlay qui vous permet de diffuser en flux votre bibliothèque musicale depuis un iPhone®, iPad®, iPod touch® ou iTunes®. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages

• Prise en charge de la norme HDMI (3D, ARC, Deep Color, “x.v.Color”, Sync labial auto) et la fonction de commande HDMI (vpage 179) Les fonctionnalités HDMI avancées sont prises en charge, y compris 3D passthrough, Audio Return Channel, Sync labial auto, Deep Color et “x.v.Color”, et les fonctions de contrôle HDMI CEC.

• “Assitant.Config.”, fournissant des instructions de configuration faciles à suivre Sélectionnez tout d’abord la langue lorsque vous y êtes invité. Ensuite, suivez simplement les instructions qui s’affichent sur l’écran de votre téléviseur pour configurer les enceintes, le réseau, etc.
• Nouvelle configuration aisée Nouvelle connexion aisée aux bornes d’enceintes avec une configuration horizontale.

• M-XPort (Marantz-eXtension Port) (vpage 40) Cet appareil est équipé d’un port M-XPort, une innovation originale de Marantz qui offre des capacités d’extension remarquables. Vous pouvez connecter le récepteur sans fil RX101 (vendu séparément) à ce port. Affichage Panneau arrière Annexe Fonctionnement aisé

• Lecture directe pour iPod et iPhone via USB (vpage 34) Les données de musique provenant d’un iPod ou d’un iPhone peuvent être lues en connectant le câble USB fourni avec l’iPod via le port USB de cet appareil, ce qui permet aussi de commander un iPod et un iPhone avec la télécommande fournie avec cet appareil. Panneau avant Conseils

• Interface graphique simple d’emploi Cet appareil est équipé d’une interface graphique facile à voir qui utilise des affichages de menu et comprend des icônes colorées et des commandes faciles à comprendre pour une facilité d’utilisation maximum.

Télécommande Index Contenu Connexions Lecture Réglages Annexe Conseils Nomenclature et fonctions Panneau avant

Index Contenu Connexions Lecture Réglages Conseils Annexe e Prise de casque (PHONES) Utilisée pour connecter un casque. Si un casque est branché sur cette prise, le signal audio n’est plus transmis par les enceintes connectées ni par les bornes PRE OUT. REMARQUE

• Afin d’éviter toute perte auditive, ne pas augmenter excessivement le niveau du volume lors de l’utilisation du casque. q w e r ty u r Prise SETUP MIC

Utilisée pour connecter le microphone de mesures et de configuration fourni (vpage 143). q Témoin d’alimentation t Touche M-DAX Il s’allume comme suit en fonction du statut d’alimentation :

• Veille normale: Rouge
• Lorsque “HDMI PassThrough” (vpage 133) ou “HDMI Contrôle” (vpage 133) est réglé sur “Marche” : Orange
• Lorsque “Contrôle IP” (vpage 153) est réglé sur “Toujours actif” : Orange Elle permet d’activer le mode M-DAX (vpage 128). y Touche SLEEP Elle permet de régler la minuterie sommeil (vpage 109). u Touches de canal préréglé du tuner (PRESET CH +, –) Elles permettent de sélectionner des stations radio FM/AM préréglées (vpage 57). w Touche d’alimentation (X) i Touche DISPLAY Elle permet de mettre sous/hors tension l’alimentation (veille) (vpage 45). Panneau avant Affichage Panneau arrière Cet écran affiche divers types d’informations (vpage 157).

Télécommande Index Contenu

Utilisées pour connecter des dispositifs de sortie analogique, tels que des caméscopes vidéo et des consoles de jeux (vpage 33). Q4 Molette VOLUME Elle permet d’ajuster le niveau du volume (vpage 46). Q5 Témoin PURE DIRECT Ce témoin s’allume lorsque le mode PURE DIRECT est sélectionné comme mode audio (vpage 100). oQ0 Q1Q2 Q3 Q6 Affichage Cet écran affiche divers types d’informations (vpage 13). o Touche STATUS Q7 Capteur de télécommande Chaque fois que vous appuyez sur cette touche, les informations relatives au statut affiché sur l’écran changent (vpage 49). Il reçoit les signaux provenant de la télécommande (vpage 7). Q8 Témoin M-DAX Q0 Touche SOUND MODE Ce témoin s’allume lorsque le mode M-DAX est sélectionné (vpage 128). Elle permet de changer le mode audio (vpage 99). Q1 Touche PURE DIRECT Q9 Molette INPUT SELECTOR Ceci permet de basculer le mode audio entre DIRECT, PURE DIRECT et AUTO (vpage 100, 101). Elle permet de sélectionner la source d’entrée (vpage 45). Q2 Port USB Utilisé pour connecter des dispositifs de stockage USB (tels que des dispositifs mémoire USB) et le câble USB fourni avec l’iPod (vpage 34). Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Affichage

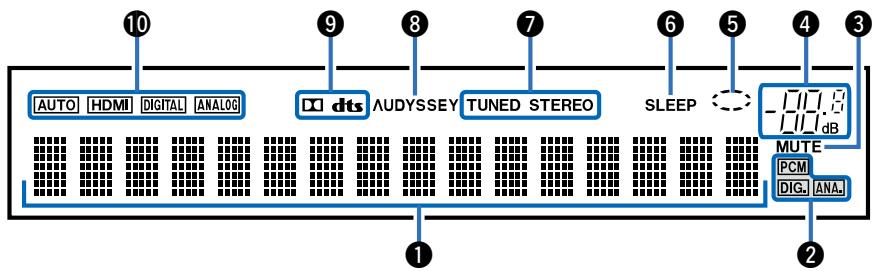

q Affichage des informations r e

u Témoins de mode de réception du tuner Le nom de la source d’entrée, le mode audio, les valeurs des réglages et d’autres informations sont affichés ici. S’allument en fonction des conditions de réception lorsque la source d’entrée est réglée sur “TUNER”. STEREO : En mode FM, ce témoin s’allume lors de la réception d’émissions en stéréo. TUNED : S’allume lorsque l’émission est correctement syntonisée. i Témoin Audyssey® Ce témoin s’allume lorsque le réglage “MultEQ®” (vpage 129), “Dynamic EQ” (vpage 130) ou “Dynamic Volume” (vpage 131) est réglé sur autre que “Arrêt”. w Témoins de signal d’entrée e Témoin MUTE Ce témoin clignote lorsque le son est coupé (vpage 46). r Témoin de volume principal t Témoin circulaire Le témoin circulaire s’affiche lorsque la source d’entrée est “NETWORK” ou “iPod/USB” lorsque vous lisez de la musique. o Témoin de décodeur y Témoin de minuterie Ces témoins s’allument lorsque des signaux Dolby ou DTS sont émis ou lorsque le décodeur Dolby ou DTS est sous tension. Ce témoin s’allume lorsque le mode de veille a été sélectionné (vpage 109). Q0 Témoin en mode d’entrée Définit les modes d’entrée audio pour les différentes sources d’entrée (vpage 139). Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Annexe Conseils Panneau arrière

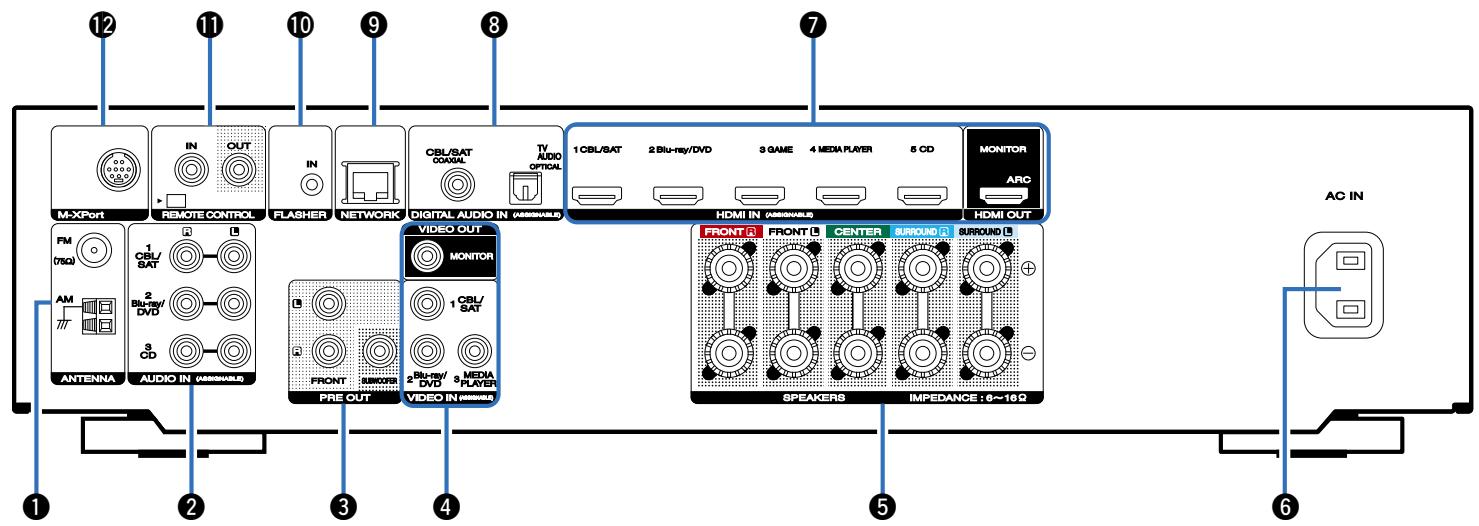

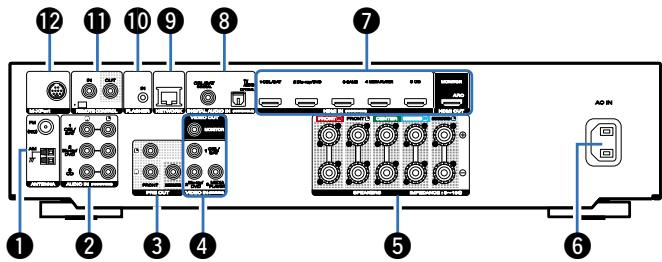

Utilisée pour brancher le cordon d’alimentation (vpage 43). u Bornes HDMI Utilisées pour connecter des dispositifs équipés de bornes HDMI (vpage 27, 28, 31, 32). i Bornes audio numériques (DIGITAL AUDIO)

Utilisées pour connecter des dispositifs équipés de bornes audio numérique(vpage 28, 29, 31).

o Borne réseau (NETWORK) Utilisée pour connecter cet appareil au réseau (vpage 38). q Bornes d’antenne FM/AM (ANTENNA) Q0 Prise FLASHER IN Utilisées pour connecter des antennes FM et AM (vpage 36). Utilisée lorsque vous avez recours à une commande BOX ou tout autre dispositif de commande pour contrôler cet appareil. w Bornes audio analogiques (AUDIO) Utilisées pour connecter des dispositifs équipés de bornes audio analogique (vpage 25, 31, 32). Q1 Bornes REMOTE CONTROL Utilisées pour connecter des récepteurs/transmetteurs infrarouges capables de commander cet appareil et les appareils externes depuis une autre pièce (vpage 41). e Bornes PRE OUT Utilisées pour connecter un subwoofer avec un amplificateur intégré (vpage 22, 24, 25). Q2 Borne M-XPort r Bornes vidéo (VIDEO) Utilisée pour la connexion à un récepteur sans fil (RX101, vendu séparément) (vpage 40). Utilisées pour connecter des dispositifs équipés de bornes vidéo (vpage 29, 31, 32). REMARQUE t Bornes d’enceintes (SPEAKERS)

• Ne touchez pas les broches internes des connecteurs sur le panneau arrière. Une éventuelle décharge électrique pourrait endommager de façon permanente votre appareil. Utilisées pour connecter des enceintes (vpage 21). Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Télécommande q Touche SLEEP Elle permet de régler la minuterie sommeil (vpage 109).

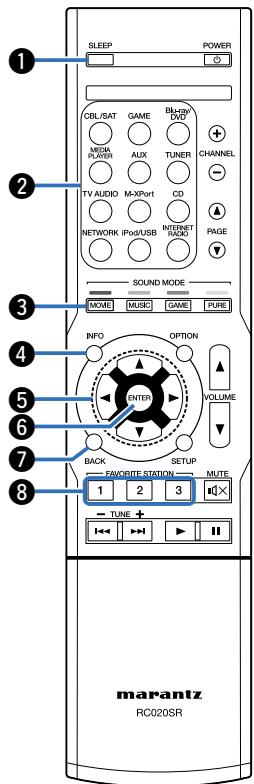

w Touches de sélection de la source d’entrée Elles permettent de sélectionner la source d’entrée (vpage 45). e Touches SOUND MODE Elles permettent de sélectionner le mode audio (vpage 98).

r Touche d’informations (INFO) Elle permet d’afficher les informations de statut sur l’écran du téléviseur (vpage 159).

Elles permettent de sélectionner des éléments (vpage 122). y Touche ENTER Elle permet de déterminer la sélection (vpage 122). u Touche BACK Elle permet de revenir à l’écran précédent (vpage 122). i Touches FAVORITE STATION (1 – 3) En appuyant une seule fois sur l’une de ces touches, vous pouvez appeler du contenu et des stations radio enregistrés (vpage 87). Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe o Touches du système Elles permettent d’effectuer des opérations associées à la lecture (vpage 47).

• Touche de saut (8, 9)

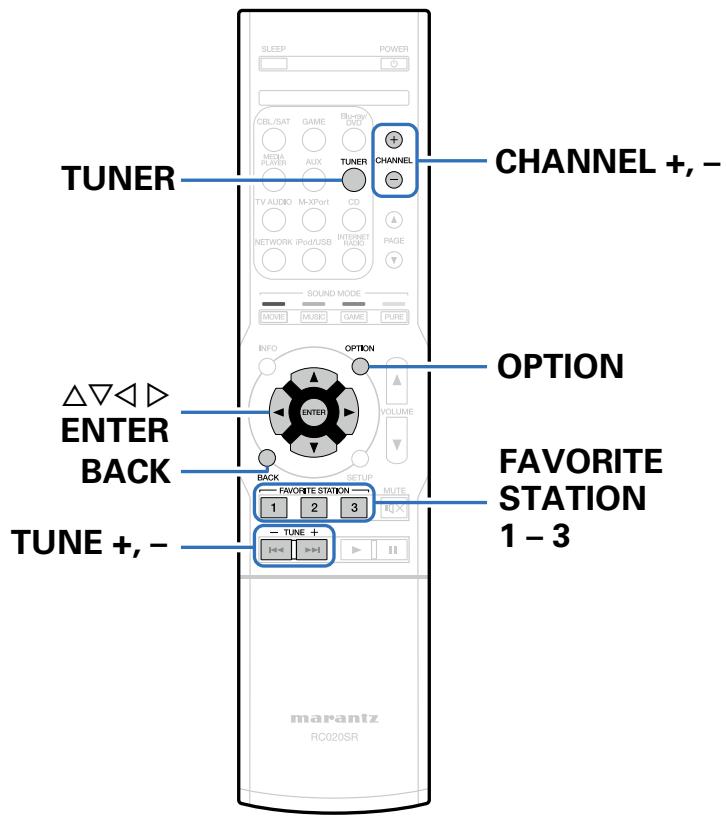

Touches d’accord montant/descendant (TUNE +, –) Elles permettent de faire fonctionner le tuner (vpage 55).

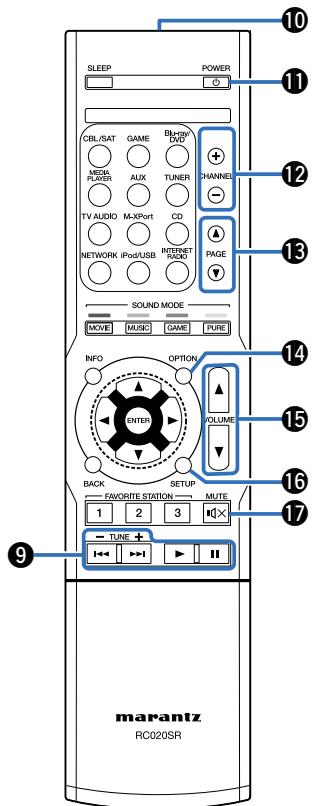

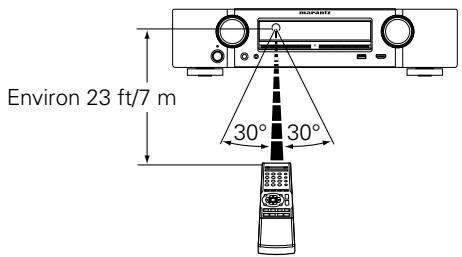

Q0 Émetteur infrarouge de télécommande Il transmet les signaux provenant de la télécommande (vpage 7).

Q1 Touche POWER (X) Elle permet de mettre sous/hors tension l’alimentation (vpage 45).

Q3 Touches de recherche de pages (PAGE df) Elles permettent de sélectionner des stations radio préréglées (vpage 57). Elles permettent de changer de pages (vpage 49).

Q4 Touche OPTION Elle permet d’afficher le menu d’options sur l’écran du téléviseur (vpage 92).

Q5 Touches VOLUME (df) Elles permettent d’ajuster le niveau du volume (vpage 46). Q6 Touche SETUP Elle permet d’afficher le menu sur l’écran du téléviseur (vpage 122). Q7 Touche MUTE (

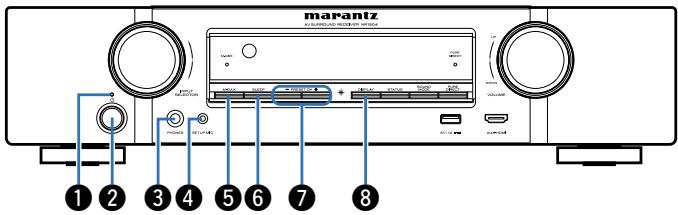

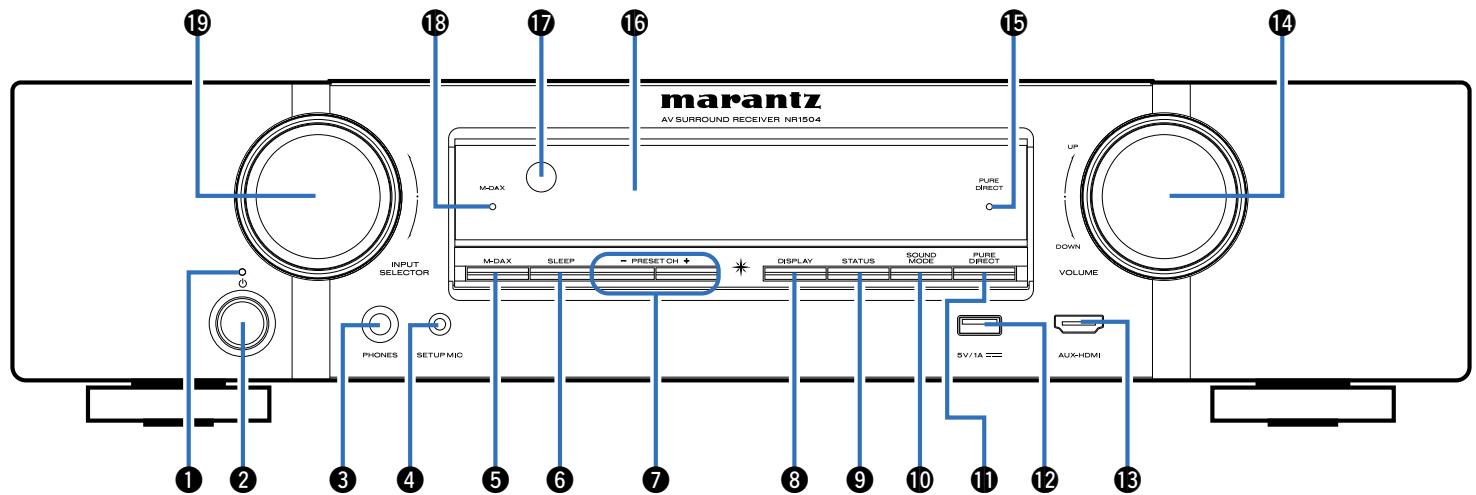

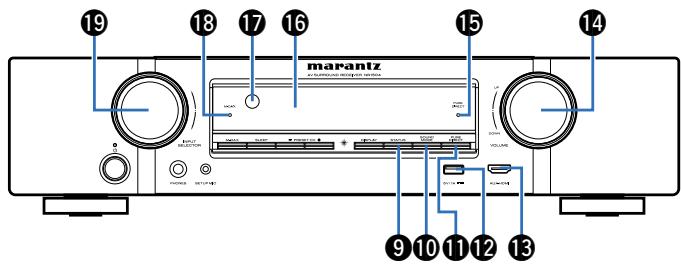

Cette touche met en sourdine la sortie audio (vpage 46). Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Connexions 22Câbles utilisés pour les connexions Connexion des enceintes (vpage 19) Fournit les câbles nécessaires en fonction des dispositifs que vous souhaitez connecter. Connexion d’un téléviseur (vpage 26) Connexion d’un dispositif de lecture (vpage 30) Câble d’enceinte Connexion d’un iPod ou d’un dispositif mémoire USB sur le port USB (vpage 34) Câble subwoofer Connexion d’une antenne FM/AM (vpage 36) Câble HDMI Connexion à un réseau domestique (LAN) (vpage 38) Câble vidéo Câble numérique coaxial Connexion d’un récepteur sans fil (RX101) (vpage 40) Câble optique Connexion d’un dispositif de commande externe (vpage 41) Câble audio Connexion du cordon d’alimentation (vpage 43)

• Ne pas brancher le cordon d’alimentation avant d’avoir terminé toutes les connexions. Toutefois, lorsque “Assitant.Config.” est ouvert, suivez les instructions affichées à l’écran (C page 7) pour la réalisation des connexions. (Lorsque “Assitant.Config.” est ouvert, les bornes d’entrée/sortie ne sont pas alimentées.)
• Ne pas mêler les cordons d’alimentation avec les câbles de connexion. Vous risquez de générer un bourdonnement ou du bruit. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Connexion des enceintes Installez les enceintes et connectez-les à cet appareil (vpage 19, 21). Installation des enceintes Déterminez le système d’enceintes selon le nombre d’enceintes utilisées et installez chaque enceinte et subwoofer dans la pièce. Dans ce chapitre, nous expliquons comment installer les enceintes en vous présentant un exemple classique.

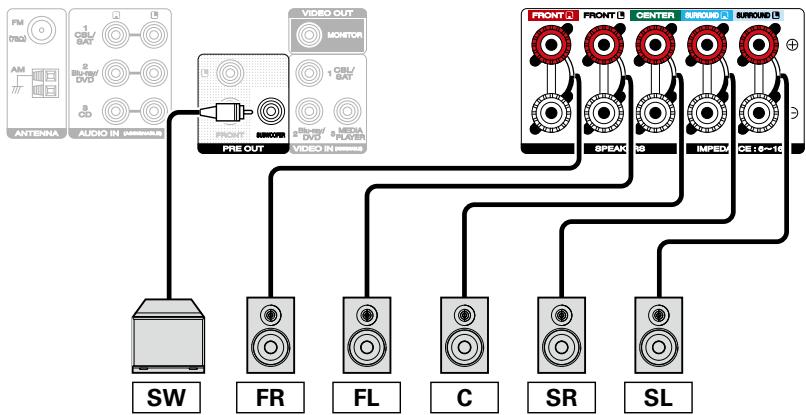

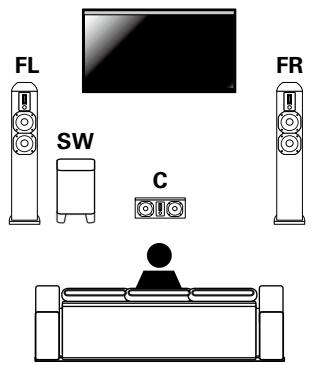

FL/FR : Placez les enceintes droite et gauche FRONT à une distance égale de la position d’écoute principale. Il doit y avoir la même distance entre chaque enceinte et votre téléviseur. C : Placez l’enceinte CENTER entre les enceintes avant et au-dessus ou en-dessous de votre téléviseur. SL/SR : Placez les enceintes droite et gauche SURROUND à une distance égale des côtés gauche et droite, légèrement en retrait et tournées vers la position d’écoute principale. SW : Placez le SUBWOOFER à votre endroit préféré près des enceintes avant.

Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Annexe Conseils 22En cas d’installation d’enceintes 5.1 canaux

• L’illustration ci-dessous indique à quelle hauteur maximale chaque enceinte doit être installée. Vous n’êtes pas obligé de les installer exactement à cette hauteur.

Enceintes avant GAbréviations des enceintesH GVue de côtéH Panneau avant Affichage

Enceinte avant (G) Enceinte avant (D) Enceinte centrale Télécommande

Index Subwoofer Enceinte surround (G) Enceinte surround (D) Contenu Connexions Lecture Réglages Vérifiez attentivement les canaux gauche (G) et droit (D) et les polarités + (rouge) et – (noire) des enceintes connectées à cet appareil, et veillez à ce que les canaux et les polarités soient correctement connectés. Dans cette section, nous connectons les enceintes de la pièce à cet appareil. Cette section décrit comment les connecter en partant d’exemples classiques. REMARQUE

• Déconnectez la fiche d’alimentation de l’appareil de la prise murale avant de connecter les enceintes. Éteignez également le subwoofer.
• Connectez les câbles d’enceinte de façon à ce qu’ils ne dépassent pas des bornes d’enceinte. Le circuit de protection risque d’être activé si les fils touchent le panneau arrière ou si les côtés + et – entrent en contact (vpage 191 “Circuit de protection”).
• Ne jamais toucher les bornes d’enceinte lorsque le cordon d’alimentation est connecté. Vous risqueriez de vous électrocuter. Lorsque “Assitant.Config.” est ouvert, suivez “Assitant.Config.” affichées à l’écran pour la réalisation des connexions (Les enceintes ne sont pas alimentées en électricité lorsque “Assitant. Config.” est en cours d’exécution).
• Utilisez des enceintes avec une impédance de 6 à 16 Ω/ohms. Affichage Annexe 22Connexion des câbles d’enceinte Connexion des enceintes Panneau avant Conseils Panneau arrière

Dénudez environ 3/8 pouces (10 mm) du revêtement de l’embout du câble d’enceinte, puis torsadez fermement le fil conducteur ou coupez-le.

Tournez la borne de l’enceinte dans le sens inverse des aiguilles d’une montre pour la desserrer.

Insérez le fil conducteur du câble d’enceinte dans la garde de la borne de l’enceinte.

Tournez la borne de l’enceinte dans le sens des aiguilles d’une montre pour la resserrer. Télécommande Index Contenu Connexions Lecture Réglages Conseils 22Connexion du subwoofer Utilisez un câble adapté pour connecter le subwoofer.

Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contenu Connexions Lecture Réglages 22À propos de l’étiquette du câble d’enceinte (fournie) pour une identification du canal Enceintes Cet appareil Couleur Blanc Rouge Vert Bleu clair Bleu Attachez l’étiquette du câble d’enceinte pour chaque canal à son câble d’enceinte comme indiqué dans le diagramme. Puis, effectuez la connexion pour que la couleur de la borne d’enceinte corresponde à l’étiquette du câble d’enceinte. Panneau avant Affichage Panneau arrière Annexe GComment attacher l’étiquette du câble d’enceinteH La section d’affichage du canal pour les bornes d’enceintes sur le panneau arrière ont des codes de couleur pour l’identification de chaque canal. Bornes d’enceintes FRONT L FRONT R CENTER SURROUND L SURROUND R Conseils

Télécommande Index Contenu Connexions Lecture Réglages Conseils 22Connexion d’enceinte standard La figure ci-dessous affiche un exemple d’une connexion d’enceinte standard.

Panneau avant Affichage

Télécommande Index Annexe Contenu Connexions Lecture Réglages Conseils 22Connexion d’une enceinte avant qui utilise un amplificateur de puissance Annexe Cet appareil prend en charge la connexion d’une enceinte avant qui utilise un amplificateur de puissance externe pour augmenter sa sortie. Connectez un amplificateur de puissance vendu séparément à la borne PRE OUT (FL/FR) de cet appareil. Amplificateur de puissance AUDIO FRONT SUBWOOFER

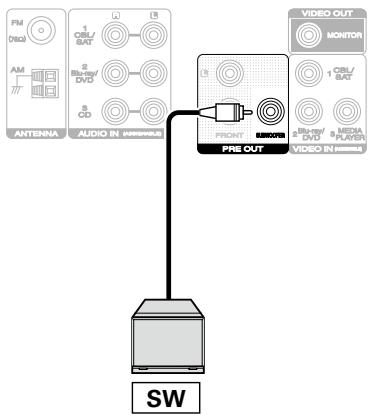

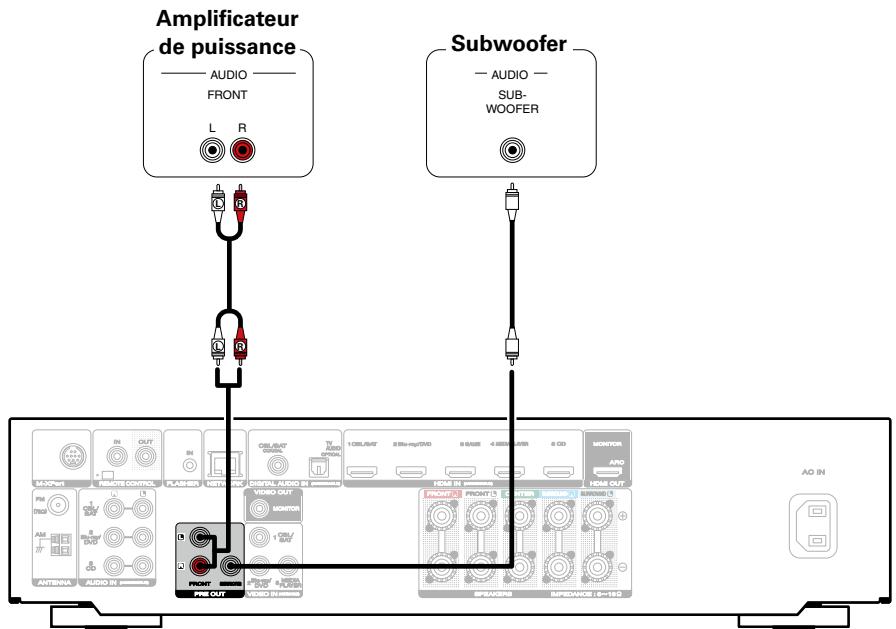

Panneau avant Affichage Subwoofer AUDIO

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Connexion d’un téléviseur Connectez un téléviseur à cet appareil pour que la vidéo d’entrée soit transmise au téléviseur. Vous pouvez également profiter de l’audio de votre téléviseur sur cet appareil. La manière de connecter un téléviseur dépend des bornes et des fonctions dont dispose votre téléviseur. La fonction ARC permet de lire le son d’un téléviseur sur cet appareil en envoyant le signal audio du téléviseur vers cet appareil via le câble HDMI. Le téléviseur est-il équipé d’une borne HDMI ? Non Oui Le téléviseur est-il compatible avec la fonction ARC (Audio Return Channel) ? Oui Non Connexion 1 (vpage 27) Panneau avant Affichage Connexion 2 (vpage 28) Panneau arrière

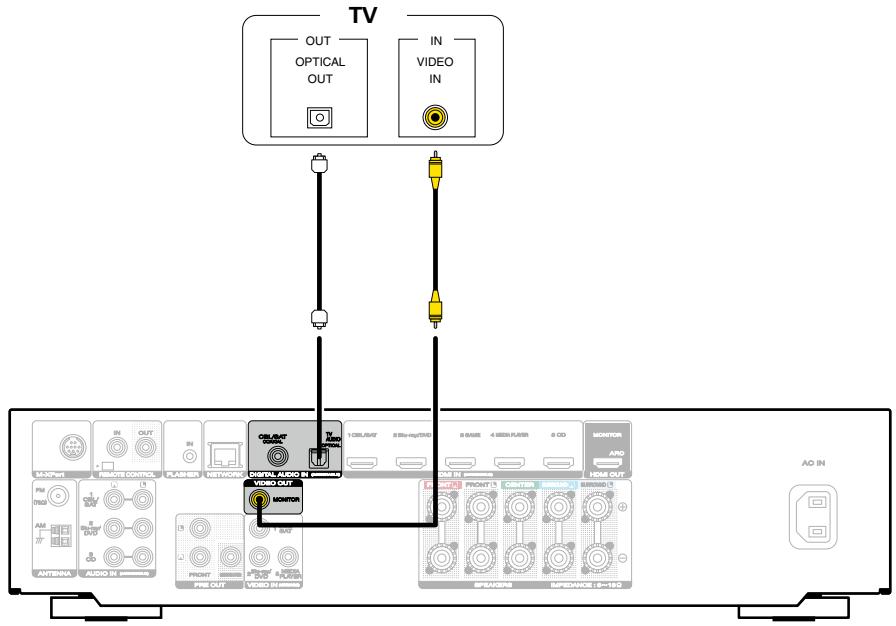

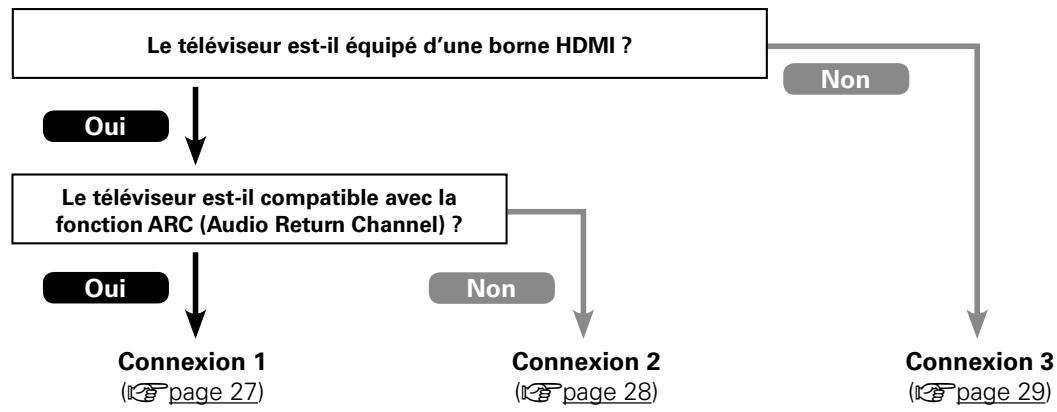

Télécommande Connexion 3 (vpage 29) Index Contenu Connexions Lecture Réglages Conseils Annexe Connexion 1 : Téléviseur équipé d’une borne HDMI et compatible avec la fonction ARC (Audio Return Channel) Utilisez un câble HDMI pour connecter un téléviseur compatible avec la fonction ARC de cet appareil. Réglez “HDMI Contrôle” (vpage 133) sur “Marche” lorsque vous utilisez un téléviseur prenant en charge la fonction ARC. HDMI (ARC) Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Connexion 2 : Téléviseur équipé d’une borne HDMI Utilisez un câble HDMI pour connecter le téléviseur à cet appareil. Pour écouter l’audio du téléviseur sur cet appareil, utilisez le câble optique pour connecter le téléviseur à cet appareil. OUT

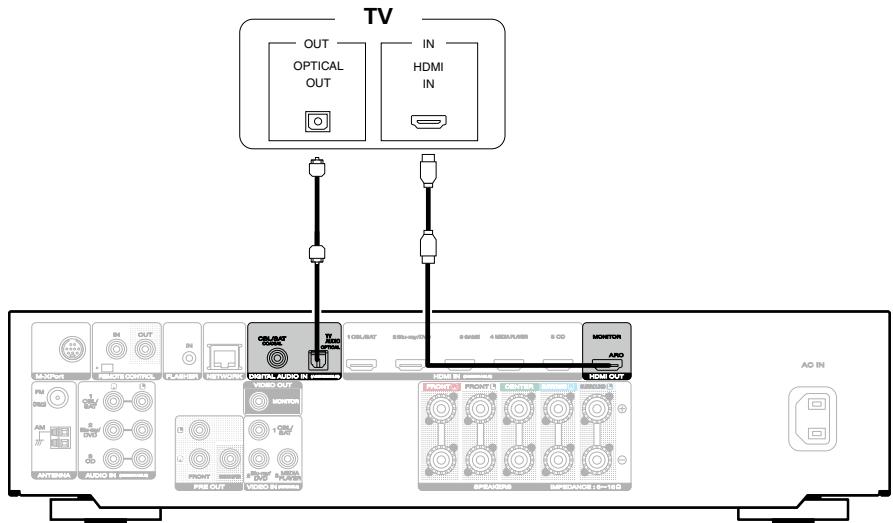

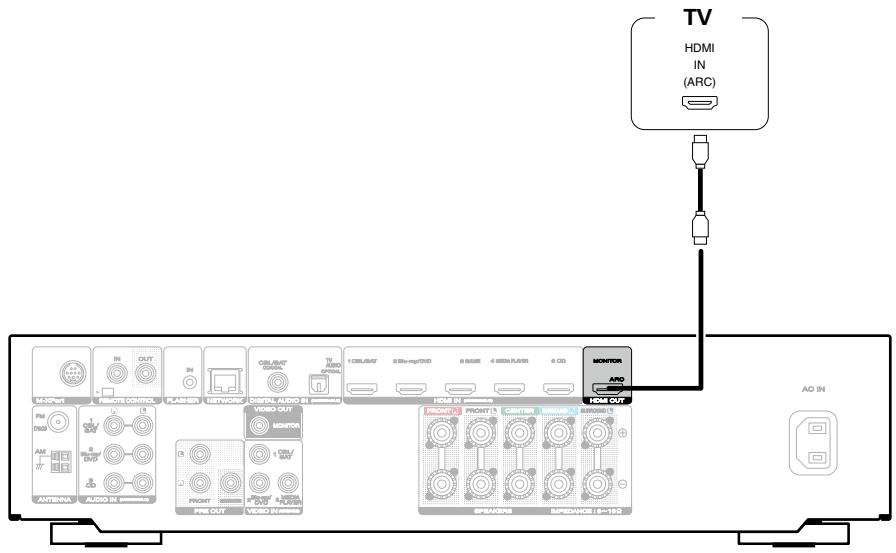

• Pour transmettre sur un téléviseur les signaux audio entrés via une borne d’entrée HDMI, réglez “Sort audio HDMI” (vpage 133) sur “TV”. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Connexion 3 : Téléviseur sans borne HDMI Utilisez un câble vidéo pour connecter le téléviseur à cet appareil. Pour écouter l’audio du téléviseur sur cet appareil, utilisez le câble optique pour connecter le téléviseur à cet appareil.

Panneau avant Affichage OUT

Télécommande Index Annexe Contenu Connexions Lecture Réglages Conseils Annexe Connexion d’un dispositif de lecture Cet appareil est équipé de deux types de connecteurs d’entrée vidéo (HDMI et vidéo composite) et deux types de connecteurs de sortie vidéo (HDMI et vidéo composite). Sélectionnez les bornes d’entrée sur cet appareil en fonction des bornes sur le dispositif que vous souhaitez connecter. Si le dispositif connecté à cet appareil est équipé d’une borne HDMI, il est recommandé d’utiliser des connexions HDMI. Lors d’une connexion HDMI, les signaux audio et vidéo peuvent être transmis via un câble HDMI unique.

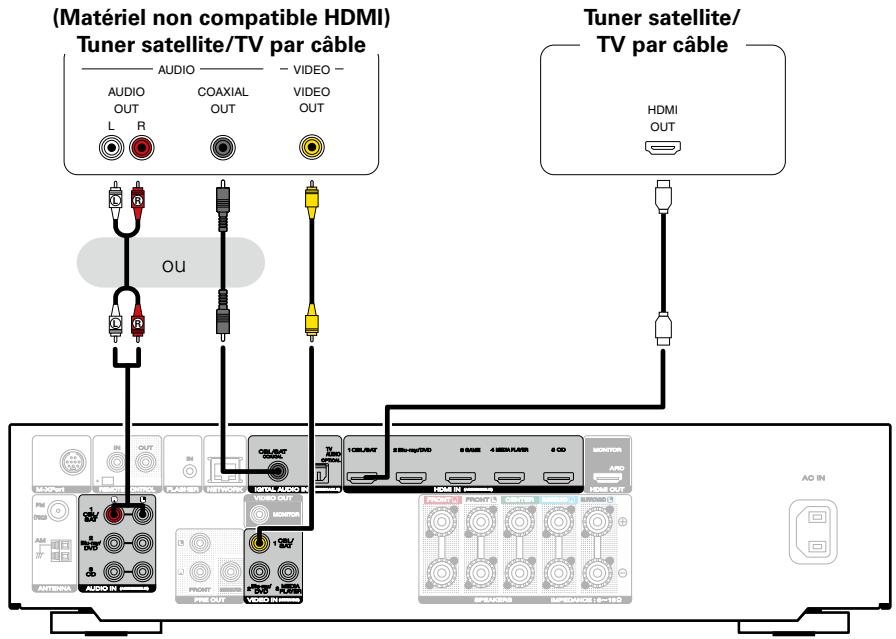

• Connexion d’un décodeur (Tuner satellite/TV par câble) (vpage 31)

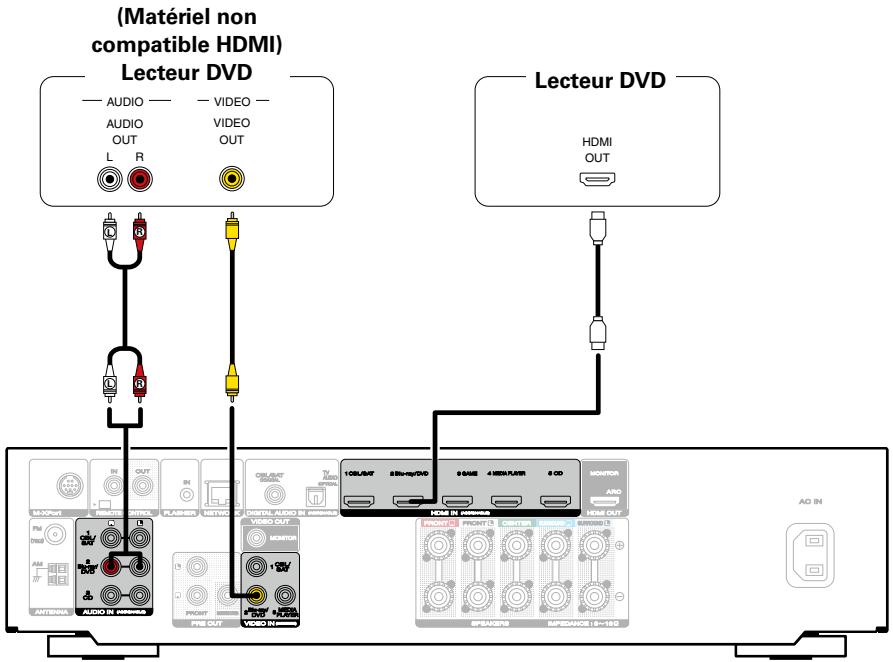

• Connexion d’un lecteur DVD (vpage 32)

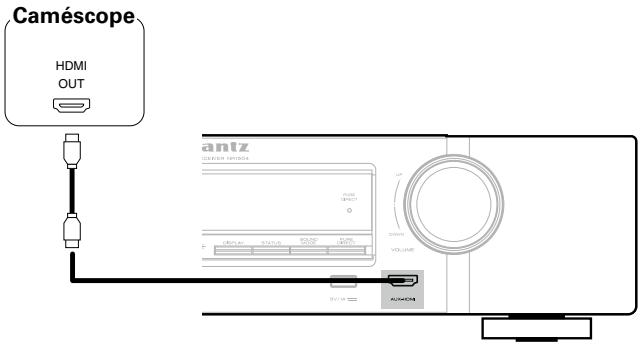

• Connexion d’un caméscope vidéo ou d’un autre dispositif (vpage 33)

• Connectez les dispositifs à cet appareil comme indiqué par les sources d’entrée imprimées sur les bornes d’entrée audio/vidéo de cet appareil.

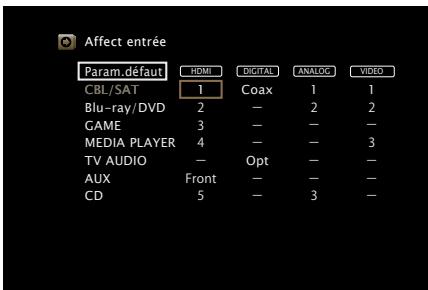

• Cet appareil peut changer la source attribuée aux bornes HDMI IN, DIGITAL AUDIO IN, VIDEO IN et AUDIO IN. Modification de la source attribuée aux bornes (vpage 136 “Affect entrée”). Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Connexion d’un décodeur (Tuner satellite/TV par câble) Cette explication utilise la connexion avec un tuner satellite/câble TV STB comme exemple. Sélectionnez les bornes d’entrée sur cet appareil en fonction des bornes sur le dispositif que vous souhaitez connecter. (Matériel non compatible HDMI) Tuner satellite/TV par câble AUDIO

Tuner satellite/ TV par câble VIDEO OUT HDMI OUT

Panneau avant Affichage

Télécommande Index Annexe Contenu Connexions Lecture Réglages Conseils Connexion d’un lecteur DVD Cette explication utilise la connexion avec un lecteur DVD comme exemple. Sélectionnez les bornes d’entrée sur cet appareil en fonction des bornes sur le dispositif que vous souhaitez connecter. (Matériel non compatible HDMI) Lecteur DVD Panneau avant Affichage AUDIO VIDEO AUDIO OUT

Panneau arrière Lecteur DVD HDMI OUT

Télécommande Index Annexe Contenu Connexions Lecture Réglages Conseils Connexion d’un caméscope vidéo ou d’un autre dispositif Cette explication utilise la connexion avec un caméscope vidéo comme exemple. Caméscope HDMI OUT Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contenu Connexions Lecture Réglages Conseils Annexe Connexion d’un iPod ou d’un dispositif mémoire USB sur le port USB Pour brancher un iPod à cet appareil, utilisez le câble de l’adaptateur USB fourni avec l’iPod. Pour le mode d’emploi, voir “Lecture du contenu d’un iPod” (vpage 47) ou “Lecture du contenu d’un dispositif mémoire USB” (vpage 51). Dispositif mémoire USB iPod

• Marantz ne garantit pas que tous les dispositifs USB fonctionnent ou soient alimentés. Lorsque vous utilisez un disque dur USB portable livré avec un adaptateur secteur, utilisez l’adaptateur secteur fourni avec cet appareil. REMARQUE
• Les dispositifs mémoire USB ne fonctionnent pas via un hub USB.
• Il n’est pas possible d’utiliser cet appareil en connectant son port USB à un PC au moyen d’un câble USB.
• N’utilisez pas de câbles d’extension pour connecter un dispositif de mémoire USB. Ceux-ci peuvent causer des interférences radio avec les autres appareils. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils 22Modèles d’iPod/iPhone pris en charge

• iPhone Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contenu Connexions Lecture Réglages Conseils Annexe Connexion d’une antenne FM/AM Direction de la station émettrice Après avoir connecté l’antenne et vérifié la réception d’un signal d’émission (vpage 55 “Écoute de diffusion FM/AM”), fixez l’antenne avec du ruban adhésif dans la position où le bruit d’arrière-plan devient minime. Antenne extérieure FM Antenne à boucle AM (fournie)

Câble coaxial 75 Ω/ohms Noir Blanc Antenne intérieure FM (fournie) Antenne extérieure AM Panneau avant Affichage Panneau arrière

Télécommande Terre Index Contenu Connexions Lecture Réglages 22Montage de l’antenne à boucle AM

Passez le support à travers le bas de l’antenne cadre et repliez-le vers l’avant.

Insérez la partie saillante dans le trou carré du support. Conseils Annexe 22Utilisation de l’antenne à boucle AM Antenne fixée au mur Fixez directement au mur sans monter. Clou, broquette, etc. Support Antenne cadre Antenne posée sans fixation Trou carré Procédez comme indiqué ci-dessus pour le montage. Partie saillante REMARQUE

• Ne connectez pas simultanément deux antennes FM.
• Même si une antenne AM externe est utilisée, ne déconnectez pas l’antenne à boucle AM.
• Assurez-vous que les bornes des fils de l’antenne à boucle AM n’entrent pas en contact avec les parties métalliques du panneau.
• Si le signal comporte des interférences, connectez la borne de masse (GND) pour réduire le bruit.
• Si vous ne parvenez pas à recevoir un signal radiodiffusé de bonne qualité, nous vous recommandons d’installer une antenne extérieure. Renseignez-vous dans le magasin où vous avez acheté l’appareil pour en savoir plus. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Connexion à un réseau domestique (LAN) Vous pouvez connecter cet appareil à votre réseau domestique (LAN) pour réaliser différents types de lectures et d’opérations, comme suit.

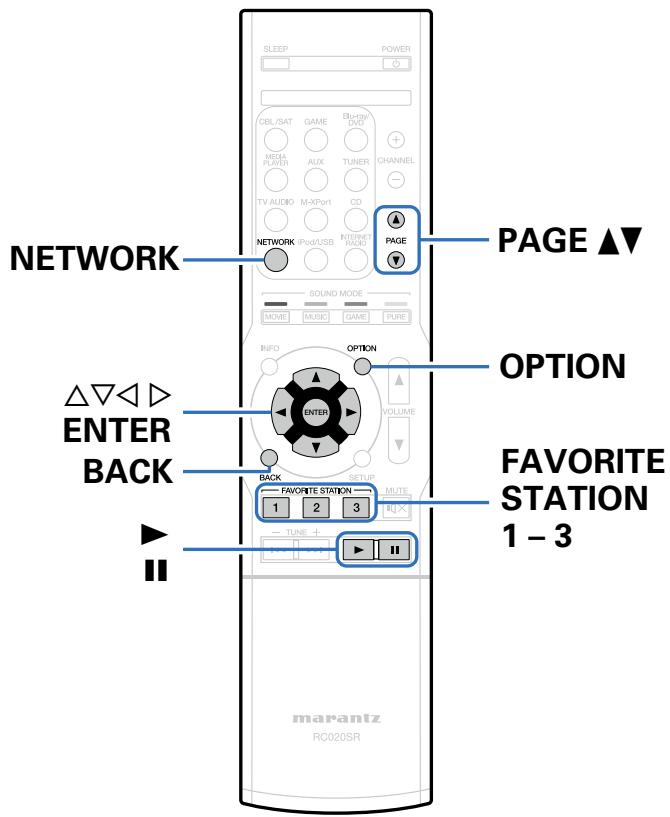

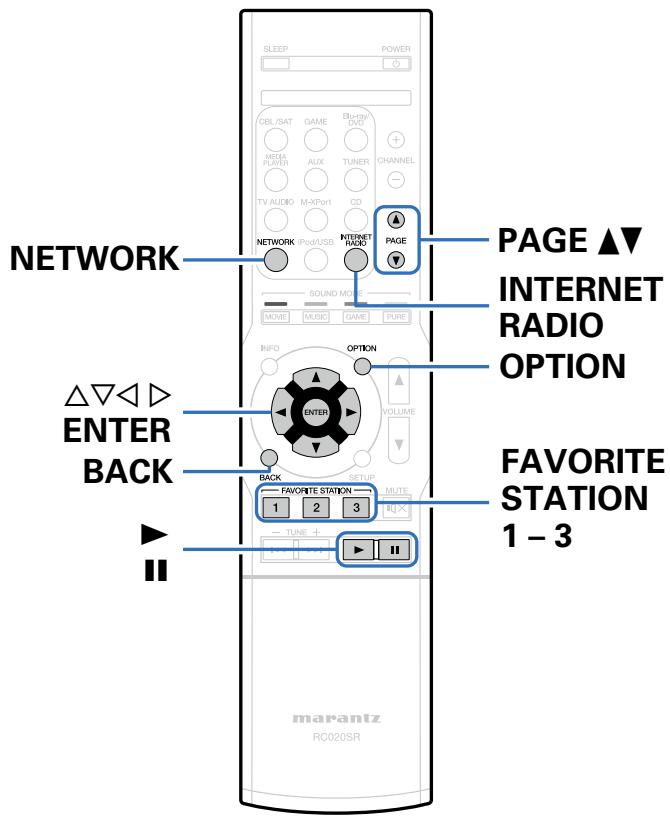

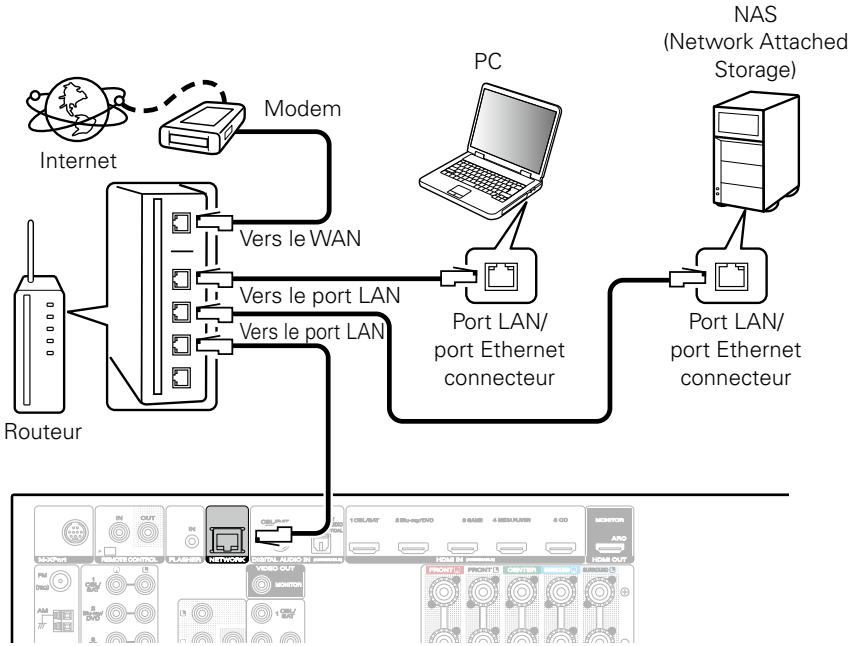

• Lecture d’audio en réseau, tel qu’une radio Internet, et de serveurs média

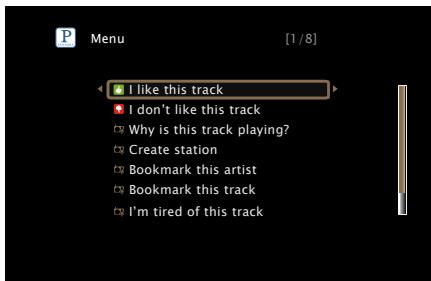

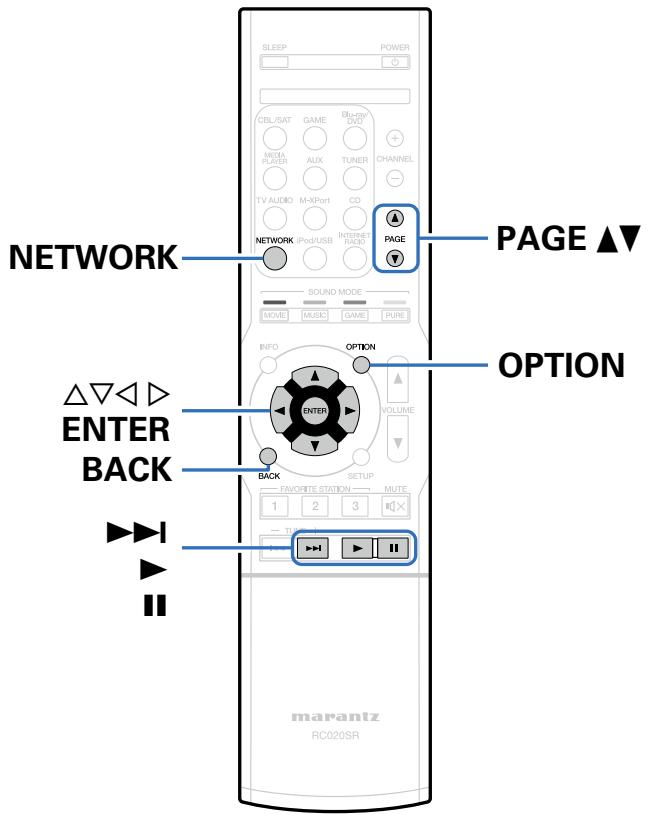

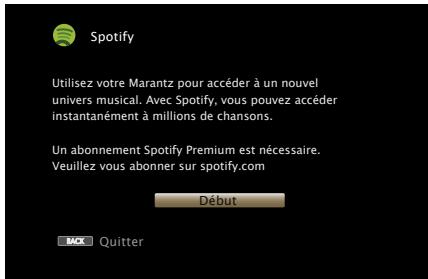

• Lecture de musique à partir de services de diffusion en ligne

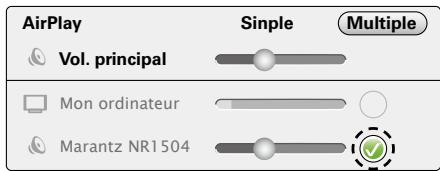

• Utilisation de la fonction Apple AirPlay

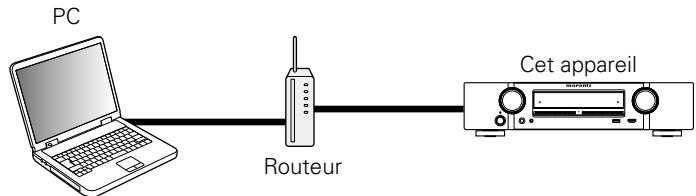

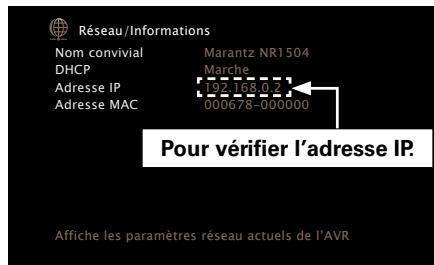

• Fonctionnement de cet appareil via le réseau
• Mise à jour du micrologiciel NAS (Network Attached Storage)

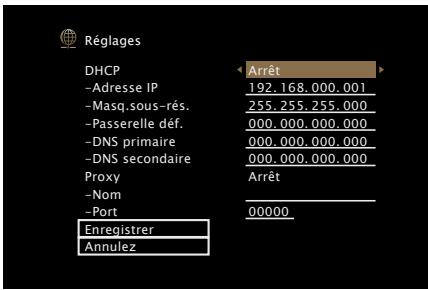

• Cet appareil permet d’utiliser les fonctions DHCP et Auto IP pour effectuer automatiquement les réglages réseau.
• Lorsque cet appareil est connecté à un réseau sans la fonction DHCP, effectuez les réglages de l’adresse IP, etc., dans le “Réseau” (vpage 153). Vers le port LAN Vers le port LAN Port LAN/ port Ethernet connecteur Port LAN/ port Ethernet connecteur Routeur Contactez un FAI (fournisseur d’accès Internet) ou un magasin d’informatique pour la connexion à Internet. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils

• Lorsque vous utilisez cet appareil, nous vous recommandons d’utiliser un routeur équipé des fonctions suivantes:
• Serveur DHCP intégré Cette fonction attribue automatiquement une adresse IP au LAN.
• Commutateur 100BASE-TX intégré Lorsque vous connectez plusieurs appareils, nous vous recommandons d’utiliser un hub de commutation ayant une vitesse d’au moins 100 Mbps.
• N’utilisez qu’un câble STP ou ScTP LAN blindé, disponible chez un détaillant d’électronique (CAT-5 ou supérieur recommandé).
• Il est recommandé d’utiliser un câble LAN normal de type blindé. Si vous utilisez un câble de type plat ou non-blindé, le bruit peut perturber les autres appareils. REMARQUE
• Les routeurs compatibles dépendent du FAI. Contactez votre fournisseur d’accès à Internet ou un magasin d’informatique pour plus de détails.
• Cet appareil n’est pas compatible PPPoE. Un routeur compatible PPPoE est nécessaire si le contrat de votre ligne est de type PPPoE.
• Ne connectez pas une borne NETWORK directement au port LAN/à la borne Ethernet de votre ordinateur. Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contenu Connexions Lecture Réglages Conseils Connexion d’un récepteur sans fil (RX101) Vous pouvez connecter un récepteur sans fil (RX101, vendu séparément) pour lire de la musique sur votre périphérique Bluetooth avec votre appareil. Pour cela, basculer la source d’entrée sur “M-XPort” (vpage 45 “Sélection de la source d’entrée”). Récepteur sans fil (RX101)

• Lorsque vous connectez votre périphérique Bluetooth au récepteur sans fil pour la première fois, un appariement est nécessaire. Une fois l’appariement terminé, la communication entre votre périphérique Bluetooth et le récepteur sans fil peut être établie par simple connexion. L’appariement est nécessaire pour chaque périphérique Bluetooth.
• Vous pouvez également utiliser le récepteur sans fil comme récepteur infrarouge. Dans ce cas, désactivez la fonction de réception de signal de la télécommande (vpage 115 “Fonction de verrouillage à distance”).
• Cet appareil prend en charge la norme A2DP du profil Bluetooth. Panneau avant Affichage Périphérique Bluetooth (compatibilité A2DP) Télécommande Panneau arrière

Télécommande Index Annexe Contenu Connexions Lecture Réglages Conseils Annexe Connexion d’un dispositif de commande externe 22Connexion à distance d’appareils Marantz Connexion à distance d’appareils Marantz Si vous utilisez un appareil Marantz autre que cet appareil et compatible avec la connexion à distance, vous pouvez transmettre des signaux de télécommande en connectant simplement l’appareil à la borne REMOTE CONTROL IN/OUT au moyen d’un câble monaural. Réglez le commutateur de télécommande sur le panneau arrière du composant audio connecté sur “EXTERNAL” ou “EXT.” pour utiliser cette fonction. 22Exécution d’opérations par télécommande sur cet appareil sans contact visuel Vous pouvez connecter un récepteur infrarouge externe aux bornes REMOTE CONTROL pour effectuer des opérations sur cet appareil à l’aide de la télécommande fournie sans contact visuel. Ceci peut être nécessaire si l’appareil est caché derrière un placard ou dans un coin, si bien que vous ne pouvez pas pointer directement vers l’appareil avec la télécommande. Dans ce cas, désactivez la fonction de réception de signal de la télécommande (vpage 115 “Fonction de verrouillage à distance”). Récepteur infrarouge RC OUT REMARQUE

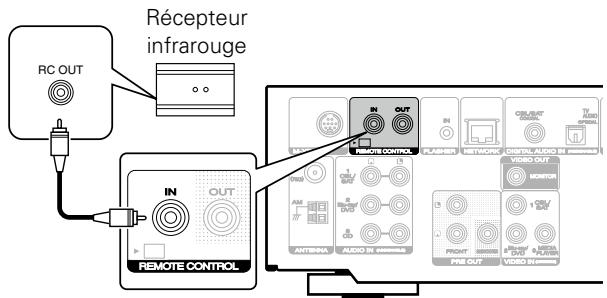

• Lorsque la fonction de réception de signal de la télécommande est désactivée, vous ne pouvez pas effectuer des opérations avec la télécommande. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Commande à distance d’un lecteur de disque Blu-ray Marantz via l’application Marantz Remote App Les lecteurs de disque Blu-ray Marantz plus récents peuvent également être commandés via un ampli-tuner réseau audio utilisant l’application Marantz Remote App. Assurez-vous que le système REMOTE CONTROL du récepteur et du lecteur Blu-ray Disc est configuré comme décrit dans la section précédente. Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contenu Connexions Lecture Réglages Conseils Connexion du cordon d’alimentation Une fois toutes les connexions effectuées, insérez la fiche d’alimentation dans la prise murale. Vers la prise murale (CA 120 V, 60 Hz) Panneau avant Affichage Panneau arrière

Cordon d’alimentation (fourni) Télécommande Index Annexe Contenu Connexions Lecture Réglages Conseils Annexe Lecture Mise sous tension (vpage 45) Écoute des radio Internet SiriusXM (vpage 80) Sélection de la source d’entrée (vpage 45) Écoute de Spotify (vpage 83) Réglage du volume principal (vpage 46) Ajout de contenu au bouton FAVORITE STATION (vpage 87) Coupure temporaire du son (vpage 46) Fonction AirPlay (vpage 89) Lecture avec les lecteurs DVD/Blu-ray Disc (vpage 46) Fonctions pratiques (vpage 92) Lecture du contenu d’un iPod (vpage 47) Sélection d’un mode d’écoute (vpage 98) Lecture du contenu d’un dispositif mémoire USB (vpage 51) Fonction de contrôle HDMI (vpage 108) Écoute de diffusion FM/AM (vpage 54) Fonction de minuterie sommeil (vpage 109) Écoute de Radio Internet (vpage 61) Fonction de contrôle Internet (vpage 110) Lecture de fichiers stockés sur un ordinateur et un stockage NAS (vpage 65) Fonction de mémoire de sauvegarde double (vpage 112) Visionner des photos sur le site Flickr (vpage 69) Fonction de verrouillage du panneau (vpage 113) Écoute de Pandora® (vpage 73) Fonction de verrouillage à distance (vpage 115) Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Utilisation basique Mise sous tension POWER X

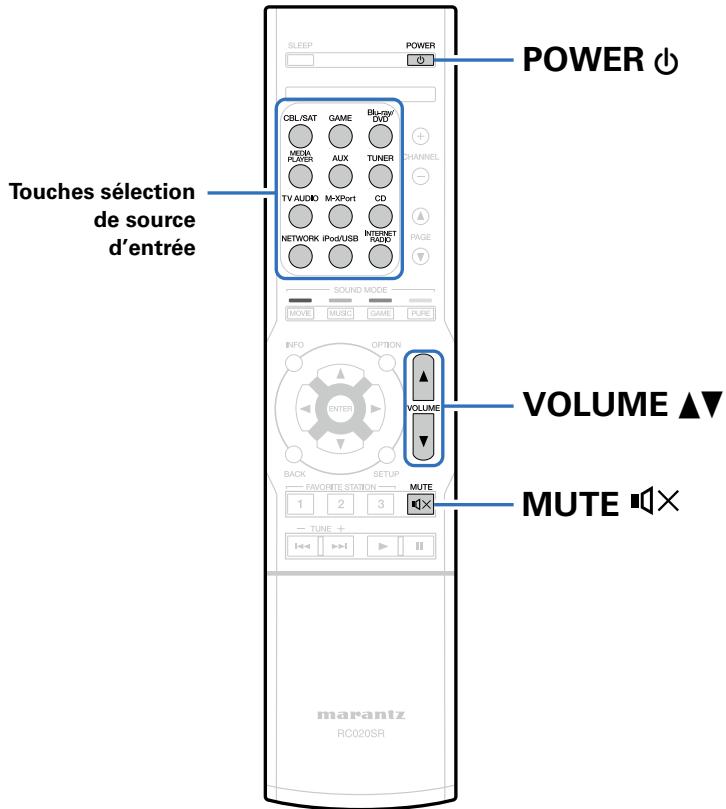

Appuyez sur POWER X pour mettre l’appareil sous tension.

Touches sélection de source d’entrée

• Vous pouvez également passer en mode veille en appuyant sur X sur l’appareil principal. Sélection de la source d’entrée

VOLUME df Appuyez sur la touche de sélection de la source d’entrée pour la lecture. La source d’entrée souhaitée peut être sélectionnée directement.

• Vous pouvez également sélectionner la source d’entrée en tournant INPUT SELECTOR sur l’unité principale. MUTE Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Réglage du volume principal

Vous trouverez ci-dessous la procédure pour la lecture avec les lecteurs DVD/Blu-ray Disc. Utilisez VOLUME df pour régler le volume.

• La plage de réglage varie en fonction du signal d’entrée et du réglage de niveau du canal.

Coupure temporaire du son Appuyez sur MUTE

• Le témoin “MUTE” de l’écran clignote. s’affiche sur l’écran du téléviseur.

Préparez la lecture. q Allumez le subwoofer, le lecteur et la TV. w Sélectionnez l’entrée de cet appareil en guise d’entrée TV.

Appuyez sur POWER X pour mettre l’appareil sous tension.

Appuyez sur Blu-ray/DVD pour commuter une source d’entrée pour un lecteur utilisé pour la lecture.

Lisez le lecteur DVD ou le lecteur Blu-ray Disc.

• Le son est réduit au niveau réglé dans “Niveau sourdine” (vpage 129). . La sourdine peut également être
• Pour annuler, appuyez à nouveau sur MUTE annulée en réglant le volume principal. Panneau avant Affichage Panneau arrière Annexe Lecture avec les lecteurs DVD/Blu-ray Disc

• Vous pouvez également régler le volume principal en tournant la molette VOLUME sur l’unité principale.

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Lecture du contenu d’un iPod

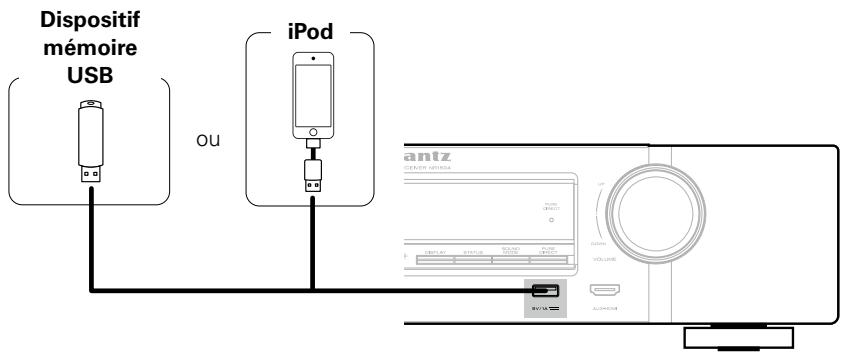

• Vous pouvez utiliser le câble USB fourni avec l’iPod pour connecter l’iPod au port USB de l’appareil et écouter les morceaux de musique enregistrés sur l’iPod.
• Pour plus d’informations sur les modèles d’iPod que cet appareil prend en charge, voir “Modèles d’iPod/iPhone pris en charge” (vpage 35). PAGE df iPod/USB OPTION uio p ENTER BACK

Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages 22Opérations disponibles via le bouton OPTION Connectez l’iPod au port USB (vpage 34).

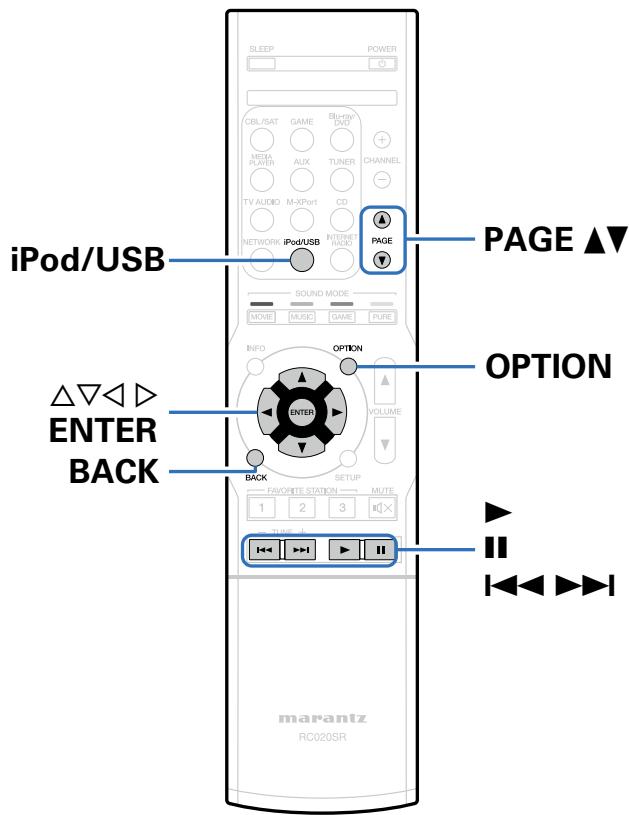

• Réglages Mode navig. iPod (vpage 49) Appuyez sur iPod/USB pour commuter la source d’entrée sur “iPod/USB”. “Browse From iPod” s’affiche sur l’écran de cet appareil.
• Rien ne s’affiche à l’écran de la TV.

Utilisez l’iPod directement tout en affichant son écran pour lire de la musique.

• Le “Mode navig.iPod” dispose deux modes, “À partir d’iPod” et “À l’écran”. “À partir d’iPod” est le mode par défaut. Il vous permet d’utiliser directement l’iPod tout en regardant son écran.
• Pour passer au “À l’écran”, qui permet d’effectuer des opérations tout en affichant les informations de l’iPod sur l’écran de la TV, voir “Réglages Mode navig. iPod” (vpage 49). REMARQUE
• Certaines fonctions risquent de ne pas fonctionner, suivant le type d’iPod et la version du logiciel.
• Notez que Marantz décline toute responsabilité en cas de problème lié aux données d’un iPod en cas d’utilisation de cet appareil conjointement avec un iPod. Panneau avant Affichage Panneau arrière Annexe 22Lecture d’AirPlay (vpage 89) Écoute de musique avec un iPod

Télécommande Index Contenu Connexions Lecture Réglages Réglages Mode navig. iPod Touches de commande

Dans ce mode, plusieurs listes et écrans sont affichés sur l’écran de la TV lorsque vous lisez des fichiers sur l’iPod. Cette section décrit la manière de lire les plages de l’iPod en “À l’écran”.

Appuyez sur OPTION lorsque la source d’entrée est “iPod/USB”. L’écran de menu d’option s’affiche.

ENTER Sélectionner “Mode navig.iPod” et appuyez ensuite sur ENTER. L’écran “Mode navig.iPod” s’affiche.

Utilisez o p pour sélectionner “À l’écran” et appuyez ensuite sur ENTER.

• Les fonctions disponibles pour “À l’écran” et “À partir d’iPod” sont répertoriées ci-dessous. Mode navig.iPod Fichier musical Fichiers exécutables Fichier vidéo Touches actives À partir d’iPod À l’écran

Fonction Lecture Pause Passer à la plage précédente / Passer à la plage suivante (Maintenir enfoncé) Retour rapide/Avance rapide Lecture / Pause (Maintenir enfoncé) Arrêt Passer à la plage précédente / Passer à la plage suivante (Maintenir enfoncé) Retour rapide/Avance rapide Passer à la page précédente / Passer à la page suivante dans la liste d’affichage

22Opérations disponibles via le bouton OPTION

• Lecture répétée (vpage 50)
• Lecture aléatoire (vpage 50) zz Seul le son est lu.

Utilisez ui p pour sélectionner le fichier à lire, puis appuyez sur ENTER. La lecture débute. Panneau avant Affichage Annexe

• L’affichage bascule entre le titre de la plage, le nom de l’artiste et le titre de l’album, etc. chaque fois que vous appuyez sur STATUS sur l’appareil principal pendant la lecture avec le “Mode navig.iPod” réglé sur “À l’écran”.
• Les lettres de l’alphabet anglais, les chiffres et certains symboles sont affichés. Les caractères incompatibles sont remplacés par un “.” (points de suspension).

Télécommande (Cet appareil) Conseils Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Lecture répétée

Conseils Annexe Lecture aléatoire Appuyez sur OPTION avec “Mode navig.iPod” défini sur “À l’écran”.

Utilisez ui pour sélectionner “Répéter”, puis appuyez sur ENTER.

Utilisez ui pour sélectionner “Aléatoire”, puis appuyez sur ENTER.

Utilisez o p pour sélectionner le mode Lecture répétée.

Utilisez o p pour sélectionner le mode Lecture aléatoire.

Appuyez sur ENTER. L’écran de menu d’option s’affiche. Appuyez sur OPTION avec “Mode navig.iPod” défini sur “À l’écran”. L’écran de menu d’option s’affiche. Arrêt (Défaut) : Le mode de lecture répétée est annulé. Un : L e fichier en cours de lecture est répété en boucle. Tous : Tous les fichiers du dossier en cours de lecture sont répétés en boucle. L’écran de lecture s’affiche à nouveau. Arrêt (Défaut) : Désactiver la lecture aléatoire. Marche : Lire de manière aléatoire toutes les plages dans le dossier de lecture actuel. L’écran de lecture s’affiche à nouveau.

• Pendant la lecture aléatoire, chaque fois que la lecture d’une plage est terminée, une autre plage est sélectionnée de manière aléatoire pour la lecture des plages dans le dossier. Par conséquent, il est possible que vous puissiez entendre une plage déjà lue plus d’une fois lors de la lecture aléatoire. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Lecture du contenu d’un dispositif mémoire USB

• Lecture de musique ou de fichiers image (JPEG) enregistrés sur un dispositif mémoire USB.
• Seuls les dispositifs mémoire USB conformes aux standards de classe de stockage de masse et MTP (Media Transfer Protocol) peuvent être lus sur cet appareil.
• Cet appareil est compatible avec les dispositifs mémoire USB au format “FAT16” ou “FAT32”.
• Cet appareil peut lire les fichiers suivants.
• WMA (Windows Media Audio)

Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Lecture des fichiers d’un dispositif mémoire USB

Connectez le dispositif mémoire USB au port USB (vpage 34).

Appuyez sur iPod/USB pour commuter la source d’entrée sur “iPod/USB”. Touches de commande

Options Conseils Annexe Fonction Lecture Pause Passer à la plage précédente / Passer à la plage suivante (Maintenir enfoncé) Retour rapide/Avance rapidez Passer à la plage précédente / Passer à la plage suivante (Maintenir enfoncé) Arrêt Précédent / Suivant (Maintenir enfoncé) Retour rapide/Avance rapidez Passer à la page précédente / Passer à la page suivante dans la liste d’affichage zz Cette fonction est disponible lors de la lecture d’un fichier MP3 / WAV / AAC / FLAC. Utilisez ui p pour sélectionner le fichier à lire, puis appuyez sur ENTER.

• Lorsqu’un fichier audio MP3 contient des images de l’album, celles-ci peuvent être affichées pendant la lecture du fichier.
• Cet appareil lit les fichiers images (JPEG) dans l’ordre dans lequel ils ont été enregistrés dans le dossier. La lecture débute. REMARQUE
• Notez que Marantz ne pourra être tenu responsable de quelque manière que ce soit des problèmes survenant par rapport aux données enregistrées sur un dispositif mémoire USB lors de l’utilisation de cet appareil avec le dispositif mémoire USB en question. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils 22Opérations disponibles via le bouton OPTION

• Lecture répétée (vpage 93)
• Lecture aléatoire (vpage 93)
• Recherche de contenu à l’aide de mots-clés (Recherche texte) (vpage 95)
• Lecture simultanée de musique et d’une image favorite (Diaporama) (vpage 96)
• Réglage de l’intervalle du diaporama (Vitesse diapo.) (vpage 97) Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contenu Connexions Lecture Réglages Conseils Annexe Écoute de diffusion FM/AM Pour la connexion d’antennes, voir “Connexion d’une antenne FM/AM” (vpage 36). CHANNEL +, – TUNER OPTION uio p ENTER BACK FAVORITE STATION 1–3 TUNE +, – Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Écoute de diffusion FM/AM

Appuyez sur TUNER pour passer à la source d’entrée “TUNER”. Conseils Annexe Appuyez sur TUNE + ou TUNE – pour sélectionner la station que vous souhaitez écouter. Un balayage est effectué jusqu’à ce qu’une station radio disponible soit trouvée. Ensuite, le balayage s’interrompt automatiquement et la station radio est diffusée. GÉcran du téléviseurH

• Les modes disponibles pour la réception de stations FM sont le mode “Automatique” qui permet de rechercher automatiquement les stations disponibles et le mode “Manuel” qui permet de chercher les stations manuellement à l’aide de boutons afin de modifier la fréquence. Le réglage par défaut est sur “Automatique”. Vous pouvez également utiliser l’option “Accord direct” pour rechercher une station en entrant directement sa fréquence. En mode “Automatique”, vous ne pouvez pas rechercher des stations radio si la réception est mauvaise. Dans ce cas de figure, utilisez le mode “Manuel” ou l’option “Accord direct” pour rechercher la station de votre choix. OPTION Options GAfficheur de cet appareilH 01 FM Touches de commande TUNE +, – CHANNEL +, – Fonction Accord (haut/bas) Sélection de canal préréglé Réinitialisation de FAVORITE STATION FAVORITE STATION 1 – 3 (Maintenir enfoncé) Enregistrement dans FAVORITE STATION 92.10MHz

Utilisez ui pour sélectionner “FM/AM”, puis appuyez sur ENTER.

Utilisez o p pour sélectionner “FM” ou “AM” et appuyez ensuite sur ENTER. L’écran de menu d’option s’affiche. FM : Pour écouter une station FM. AM : P our écouter une station AM. Panneau avant Affichage Panneau arrière

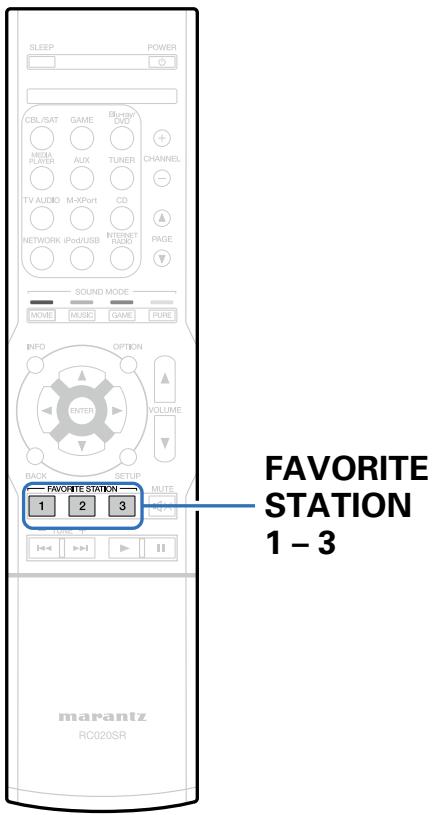

Télécommande Index Contenu Connexions Lecture Réglages 22Ajout de contenu au bouton FAVORITE STATION (vpage 87) Conseils Annexe Réglage par saisie de la fréquence (Accord direct) 22Opérations disponibles via le bouton OPTION Vous pouvez entrer directement la fréquence de réception pour la syntonisation.

• Réglage par saisie de la fréquence (Accord direct) (vpage 56)
• Modification du mode de syntonisation (Mode d’accord) (vpage 57)
• Préréglage de la station radio actuelle (Mém.Préréglages) (vpage 58)
• Réglage des stations et préréglage automatique des stations (Préréglage auto) (vpage 59)
• Saisie d’un nom pour la station émettrice préréglée (Nom préréglé) (vpage 59)
• Saut des stations radio préréglées (Passer prérégl.) (vpage 60)

Appuyez sur OPTION lorsque la source d’entrée est “TUNER”. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Accord direct”, puis appuyez sur ENTER. L’écran qui vous permet d’entrer la fréquence s’affiche.

Utilisez ui pour sélectionner un nombre, puis appuyez sur p.

• Si o est appuyée, l’entrée précédente est immédiatement annulée. Panneau avant Affichage Panneau arrière

Répétez l’étape 3 et entrez la fréquence de la station radio que vous souhaitez écouter.

Quand le réglage est terminé, appuyez sur ENTER. La fréquence préréglée est mise au point. Télécommande Index Contenu Connexions Lecture Réglages Modification du mode de syntonisation (Mode d’accord)

Utilisez CHANNEL +, – pour sélectionner la chaîne préréglée souhaitée.

• Vous pouvez également sélectionner les stations radio préréglées en appuyant sur PRESET CH + ou PRESET CH – sur l’appareil principal. Appuyez sur OPTION lorsque la source d’entrée est “TUNER”. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Mode d’accord”, puis appuyez sur ENTER.

Utilisez o p pour sélectionner le mode de syntonisation, puis appuyez sur ENTER. Automatique : Recherche et accord automatiques sur une station radio recevable. Manuel : Accord manuel de la fréquence une étape à la fois à chaque fois que vous appuyez sur la touche. Panneau avant Affichage Panneau arrière Annexe Écoute des stations préréglées Vous pouvez changer de mode de syntonisation pour rechercher des stations FM. Si vous ne pouvez pas régler automatiquement avec le mode “Automatique”, passez alors au mode “Manuel” et effectuez le réglage manuellement.

Télécommande Index Contenu Connexions Lecture Réglages Préréglage de la station radio actuelle (Mém.Préréglages) Canal 1–8 Vous pouvez prérégler vos stations radio préférées afin de les retrouver plus facilement. Vous pouvez prérégler jusqu’à 56 stations. 9 – 16

Accordez la station émettrice que vous souhaitez prérégler (vpage 55 “Écoute de diffusion FM/AM”). 17 – 24

Appuyez sur OPTION. L’écran de menu d’option s’affiche. 33 – 40

Utilisez ui pour sélectionner “Mém.Préréglages”, puis appuyez sur ENTER. 41 – 48 25 – 32 La liste des canaux prédéfinis s’affiche.

• Pour prérégler d’autres stations, répétez les étapes 1 à 4. Panneau avant Affichage Panneau arrière

Annexe Télécommande Index Contenu Connexions Lecture Réglages Réglage des stations et préréglage automatique des stations (Préréglage auto) Vous pouvez utiliser le nom de la station radio préréglée ou le modifier. Vous pouvez saisir jusqu’à huit caractères. Appuyez sur OPTION lorsque la source d’entrée est “TUNER”.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Préréglage auto”, puis appuyez sur ENTER.

Appuyez sur ENTER. Annexe Saisie d’un nom pour la station émettrice préréglée (Nom préréglé) Un maximum de 56 stations radio peut être automatiquement préréglé.

Conseils Appuyez sur OPTION lorsque la source d’entrée est “TUNER”. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Nom préréglé”, puis appuyez sur ENTER. L’écran Nom de préréglage s’affiche. L’appareil commence à syntoniser les stations radio automatiquement et à les prérégler.

• Lorsque le préréglage est terminé, la mention “Terminé” s’affiche pendant environ 5 secondes et l’écran du menu d’option s’éteint.

• La mémoire de préréglage est écrasée.

Utilisez o p pour sélectionner le groupe de la station de diffusion à nommer.

Utilisez ui pour sélectionner la station radio à nommer, puis appuyez sur ENTER.

Utilisez ui pour sélectionner l’étiquette du nom, puis appuyez sur ENTER. L’écran qui vous permet de modifier le nom de préréglage s’affiche.

• Si vous sélectionnez “Param.défaut”, l’appareil affiche de nouveau la fréquence.

Panneau avant Affichage Panneau arrière

Saisissez les caractères, puis appuyez sur “OK”.

• Pour la saisie de caractères, voir page 123. Télécommande Index Contenu Connexions Lecture Réglages Saut des stations radio préréglées (Passer prérégl.) q Utilisez o p pour sélectionner le groupe de stations radio à ignorer. w Utilisez ui pour sélectionner la station radio à ignorer. e Utilisez o p pour sélectionner “Passer”. La station sélectionnée ne s’affiche pas. Appuyez sur OPTION lorsque la source d’entrée est “TUNER”. Annulation du saut des canaux préréglés L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Passer prérégl.”, puis appuyez sur ENTER. L’écran Passer préréglage s’affiche.

nn Pour définir les stations à ignorer par groupes q Utilisez o p pour sélectionner le groupe de stations radio à ignorer. w Appuyez sur u pour sélectionner “Régl.z – z sur Passer”, puis appuyez sur ENTER. Affichage Panneau arrière

Lorsque l’écran Passer préréglage s’affiche, utilisez o p pour sélectionner un groupe contenant une station radio que vous ne souhaitez plus ignorer.

Utilisez ui pour sélectionner une station radio que vous ne souhaitez plus ignorer.

Utilisez o p pour sélectionner “Marche”. Le saut est annulé. REMARQUE Aucune des stations radio du groupe “z – z” sélectionné ne s’affiche. (z correspond aux numéros de groupes sélectionnés) Panneau avant Annexe nn Pour définir les stations à ignorer par stations Lors du réglage des stations radio préréglées, vous pouvez définir des groupes ou des stations radio individuelles que vous ne souhaitez pas afficher à l’avance. Le paramètre de saut du préréglage peut s’avérer utile lors de la syntonisation, car seules vos radios préférées sont affichées.

• L’option Passer préréglage ne peut pas être annulé pour les groupes.

• La Radio Internet renvoie aux émissions radio diffusées via Internet. Vous pouvez recevoir des stations Radio Internet en provenance du monde entier.
• Les types de stations radio et les spécifications pris en charge par cet appareil pour la lecture sont indiqués ci-dessous.
• WMA (Windows Media Audio)
• MP3 (MPEG-1 Audio Layer-3)
• MPEG-4 AAC Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Écoute de Radio Internet

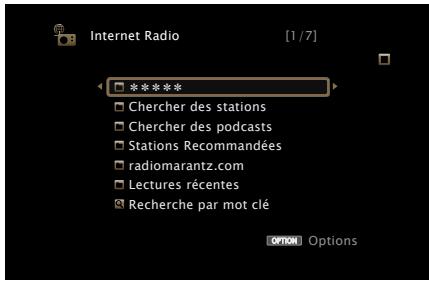

Préparez la lecture. Annexe Conseils Utilisez ui pour sélectionner l’élément à lire, puis appuyez sur ENTER.

• Vérifiez les conditions du réseau, puis mettez en marche cet appareil (vpage 38 “Connexion à un réseau domestique (LAN)”). Internet Radio [1/7] zzzzz Appuyez sur NETWORK. Chercher des stations

• Vous pouvez également appuyer sur INTERNET RADIO pour sélectionner directement la source d’entrée “Internet Radio”. Chercher des podcasts Utilisez uio p pour sélectionner “Internet Radio”, puis appuyez sur ENTER. Recherche par mot clé Stations Recommandées radiomarantz.com Lectures récentes OPTION zzzzz (Nom du pays) :
• Affiche les stations Radio Internet traditionnelles de votre pays. Chercher des stations :
• Affiche toutes les stations Radio Internet que cet appareil permet d’écouter. Chercher des podcasts :
• Affiche les stations Radio Internet dans les podcasts que cet appareil peut écouter. Stations Recommandées :
• Affiche les stations Radio Internet recommandées. Network Favorites Internet Radio Media Server Spotify Panneau avant Affichage Options Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages radiomarantz.com :

• Affiche les stations Radio Internet ajoutées comme favoris dans vTuner. Pour obtenir des instructions sur l’ajout de favoris dans vTuner, voir “Utilisation de vTuner pour ajouter des stations Radio Internet comme favoris” (vpage 64). Lectures récentes :
• Stations Radio Internet lues récemment. 20 stations peuvent être enregistrées dans “Lectures récentes”. Recherche par mot clé :
• Affiche les stations Radio Internet recherchées par mot-clé. Pour la saisie de caractères, voir page 123.

• L’affichage passe du titre de la plage au nom de la station de radio etc. à chaque fois que vous appuyez sur STATUS sur l’appareil principal.
• Les caractères qui ne peuvent pas être affichés sont remplacés par “.” (points de suspension). REMARQUE
• Le service de base de données des stations radio peut être interrompu ou indisponible sans avertissement préalable. Lecture de la dernière station Radio Internet lue Utilisez ui p pour sélectionner la station, puis appuyez sur ENTER.

La lecture démarre lorsque le tampon atteint “100%”. Appuyez sur INTERNET RADIO. La source bascule sur “Internet Radio” et la lecture de la dernière station radio lue commence. Touches de commande

Fonction Lecture Arrêt (Maintenir enfoncé) ENTER Arrêt Passer à la page précédente / Passer à la page suivante dans la liste PAGE df d’affichage Réinitialisation de FAVORITE STATION FAVORITE STATION 1 – 3 (Maintenir enfoncé) Enregistrement dans FAVORITE STATION INTERNET RADIO Dernière station Radio Internet lue Panneau avant Affichage Panneau arrière Annexe

Télécommande Index Contenu Connexions Lecture Réglages Utilisation de vTuner pour ajouter des stations Radio Internet comme favoris

Vérifiez l’adresse MAC de cet appareil (vpage 153 “Informations”). Accédez au site Web de vTuner (http://www. radiomarantz.com) depuis votre ordinateur.

Entrez l’adresse MAC de cet appareil, puis cliquez sur “Go”.

Entrez votre adresse électronique et le mot de passe de votre choix. Panneau avant Affichage Panneau arrière Sélectionnez vos critères de recherche (genre, région, langue, etc.).

Sélectionnez la station radio de votre choix dans la liste, puis cliquez sur l’icône d’ajout aux favoris.

Entrez le nom du groupe de favoris, puis cliquez sur “Go”. Un groupe de favoris incluant la station radio sélectionnée est créé.

• Vous pouvez écouter les stations Radio Internet ajoutées comme favoris dans vTuner sur “radiomarantz.com” (vpage 63) avec cet appareil. 22Opérations disponibles via le bouton OPTION

• Vous devrez indiquer l’adresse MAC lorsque vous créerez un compte pour vTuner.

• Vous pouvez également entrer un mot-clé pour rechercher une station. Cet appareil peut syntoniser les nombreuses stations Radio Internet disponibles dans le monde entier. Toutefois, il se peut que vous éprouviez des difficultés à trouver la station radio de votre choix en raison du nombre élevé de stations. Dans ce cas, utilisez vTuner, un site Web de recherche de stations Radio Internet conçu exclusivement pour cet appareil. Vous pouvez utiliser votre ordinateur pour rechercher des stations Radio Internet et les ajouter comme favoris. Cet appareil peut lire les stations radio ajoutées à vTuner.

• Enregistrement dans les favoris (vpage 94)
• Recherche de contenu à l’aide de mots-clés (Recherche texte) (vpage 95)
• Lecture simultanée de musique et d’une image favorite (Diaporama) (vpage 96)

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Lecture de fichiers stockés sur un ordinateur et un stockage NAS PAGE df NETWORK OPTION uio p ENTER BACK FAVORITE STATION 1–3

• Cet appareil peut lire les fichiers musicaux et les pistes de lecture (m3u, wpl) enregistrés sur un ordinateur et sur un stockage NAS (Network Attached Storage) prenant en charge DLNA.
• La fonction de lecture des fichiers audio sur le réseau de cet appareil se connecte au serveur à l’aide des technologies indiquées ci-dessous.
• Windows Media Player Network Sharing Service
• Cet appareil peut lire les fichiers suivants.
• ALAC (Apple Lossless Audio Codec) Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Application des paramètres de partage des fichiers multimédia Dans ce chapitre, nous appliquons les paramètres qui permettent de partager les fichiers stockés sur un ordinateur et sur un stockage NAS sur le réseau. Si vous utilisez un Serveur Média, veillez à appliquer ce paramètre en premier lieu. 22Utilisation de Windows Media Player 12 (Windows 7 / Windows 8)

Lancez Windows Media Player 12 sur l’ordinateur.

Sélectionnez “Autorisé” dans correspondant à “NR1504”.

Sélectionnez “Autorisé” dans la liste déroulante correspondant à “Programmes multimédias sur ce PC et connexions à distance…”.

Cliquez sur “OK” pour terminer. 22Utilisation de Windows Media Player 11 Sélectionnez “Plus d’options de diffusion en continu...” dans “Stream”.

Lancez Windows Media Player 11 sur l’ordinateur.

Activez la case à cocher “Partager mes fichiers multimédias”, sélectionnez “NR1504”, puis cliquez sur “Autoriser”.

Comme à l’étape 3, sélectionnez l’icône de l’appareil (autres ordinateurs ou périphériques mobiles) que vous souhaitez utiliser comme contrôleur de médias, puis cliquez sur “Autoriser”.

Cliquez sur “OK” pour terminer. Sélectionnez “Partage des fichiers multimédias” dans la “Bibliothèque”. 22Partage de fichiers multimédia enregistrés sur un stockage NAS Modifiez les paramètres du stockage NAS pour autoriser cet appareil et les autres appareils (ordinateurs et périphériques mobiles) utilisés en tant que contrôleurs de médias à accéder au stockage NAS. Pour plus de détails, voir le manuel de l’utilisateur fourni avec le stockage NAS. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Lecture de fichiers stockés sur un ordinateur et un stockage NAS Utilisez cette procédure pour lire les fichiers audio, les fichiers image ou les listes de lecture.

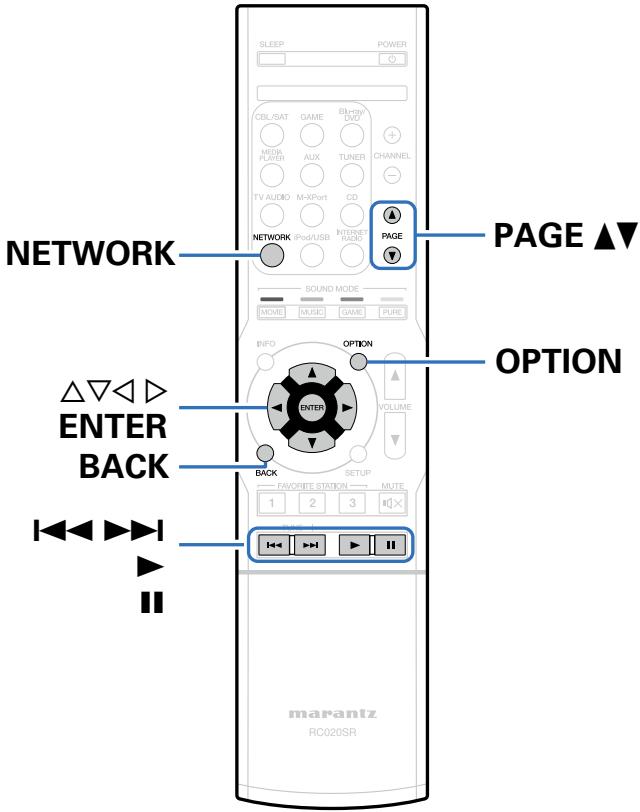

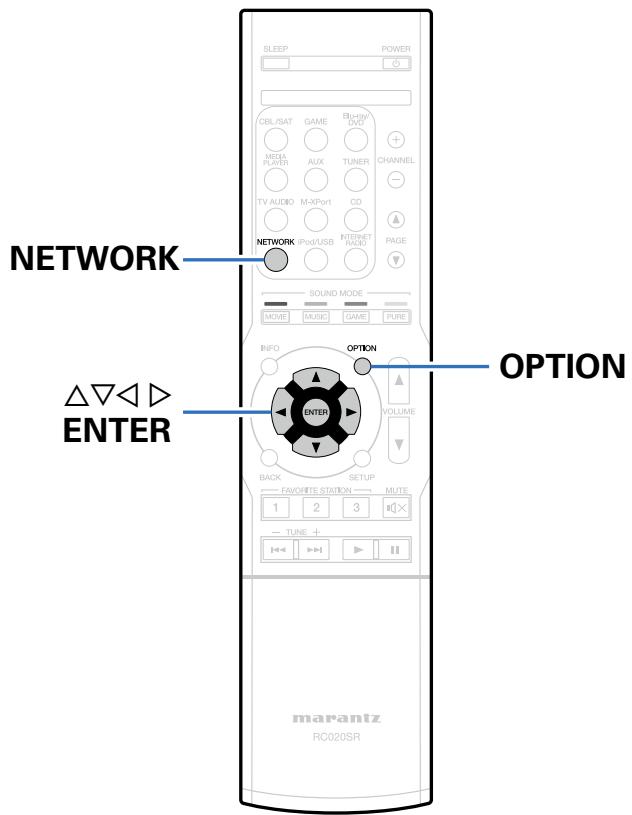

Appuyez sur NETWORK.

Utilisez uio p pour sélectionner “Media Server”, puis appuyez sur ENTER. Annexe

Utilisez ui pour sélectionner le serveur contenant le fichier à lire, puis appuyez sur ENTER.

Utilisez ui p pour sélectionner le fichier, puis appuyez sur ENTER. La lecture démarre lorsque le tampon atteint “100%”. q Vérifiez les conditions du réseau, puis mettez en marche cet appareil (vpage 38 “Connexion à un réseau domestique (LAN)”). w Préparez l’ordinateur (vInstructions d’utilisation l’ordinateur). Touches de commande

• Vous pouvez également appuyer sur MEDIA SERVER pour sélectionner directement la source d’entrée “Media Server”. ENTER

Network Favorites Conseils Internet Radio PAGE df Media Server Spotify FAVORITE STATION 1 – 3 Fonction Lecture Pause Passer à la plage précédente / Passer à la plage suivante (Maintenir enfoncé) Retour rapide/Avance rapidez Lecture / Pause (Maintenir enfoncé) Arrêt Passer à la plage précédente / Passer à la plage suivante (Maintenir enfoncé) Retour rapide/Avance rapidez Passer à la page précédente / Passer à la page suivante dans la liste d’affichage Réinitialisation de FAVORITE STATION (Maintenir enfoncé) Enregistrement dans FAVORITE STATION zz Cette fonction est disponible lors de la lecture d’un fichier MP3 / WAV / AAC / FLAC. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils 22Opérations disponibles via le bouton OPTION

• Lecture répétée (vpage 93)
• Lecture aléatoire (vpage 93)
• Enregistrement dans les favoris (vpage 94)
• Recherche de contenu à l’aide de mots-clés (Recherche texte) (vpage 95)
• Lecture simultanée de musique et d’une image favorite (Diaporama) (vpage 96)
• Réglage de l’intervalle du diaporama (Vitesse diapo.) (vpage 97)
• Affichage de la vidéo voulue lors de la lecture audio (Sélect.vidéo) (vpage 97)

• L’affichage passe du titre de la plage, au nom de l’artiste, puis au titre de l’album à chaque fois que vous appuyez sur STATUS sur l’appareil principal.
• Lorsqu’un fichier WMA (Windows Media Audio), MP3 ou MPEG-4 AAC contient des images de l’album, celles-ci peuvent être affichées pendant la lecture du fichier.
• Si vous utilisez une version 11 ou ultérieure de Windows Media Player, il est possible d’afficher l’album pour les fichiers WMA.
• Les fichiers WMA Lossless peuvent être lus avec un serveur prenant en charge la conversion de code, comme Windows Media Player Version 11 ou ultérieure.
• Cet appareil lit les fichiers images (JPEG) dans l’ordre dans lequel ils ont été enregistrés dans le dossier. REMARQUE
• Lors de la lecture de fichiers musicaux avec votre ordinateur ou stockage NAS connecté via le réseau LAN sans fil, l’audio peut être interrompu en fonction de votre environnement LAN sans fil. Si tel est le cas, lisez les fichiers musicaux sur votre ordinateur ou stockage NAS via une connexion filaire LAN.
• La durée nécessaire à l’affichage des fichiers image (JPEG) dépend de la taille de ceux-ci.
• L’ordre dans lequel les plages/fichiers sont affichés dépend des paramètres du serveur. Si les plages/fichiers ne sont pas affichés dans l’ordre alphabétique à cause des spécifications du serveur, il se peut que la recherche par la première lettre ne fonctionne pas correctement. Panneau avant Annexe Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Visionner des photos sur le site Flickr

• Flickr est un service de partage de photos en ligne lancé en 2004. Vous pouvez utiliser cet appareil pour regarder les photos rendues publiques par les utilisateurs de Flickr. Vous n’avez pas besoin de compte pour utiliser Flickr. Pour voir des photos que vous avez vous-même enregistrées, vous devrez disposer d’un compte qui vous permettra de téléverser ces photos sur le serveur de Flickr. Pour plus de détails, rendez-vous sur la page d’accueil de Flickr. http://www.flickr.com/
• Vous pouvez visionner les photos partagées par certains utilisateurs ou toutes les photos partagées sur Flickr. PAGE df NETWORK OPTION uio p ENTER BACK Panneau avant Affichage Panneau arrière

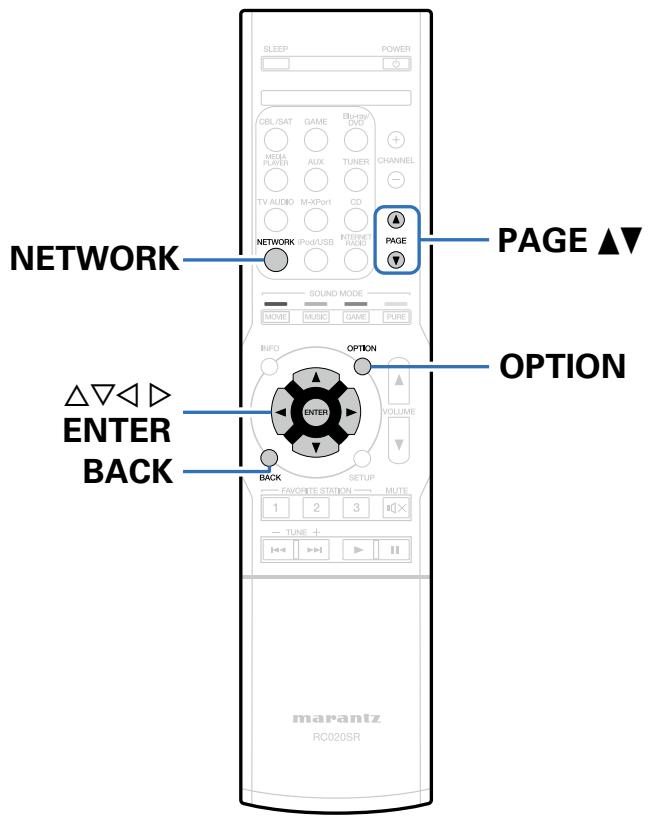

Télécommande Index Contenu Connexions Lecture Réglages Visionner des photos partagées par certains utilisateurs

Annexe Conseils Utilisez ui pour sélectionner “Add Flickr Contact”, puis appuyez sur ENTER. Préparez la lecture. Flickr

• Vérifiez les conditions du réseau, puis mettez en marche cet appareil (vpage 38 “Connexion à un réseau domestique (LAN)”). [1/2] Add Flickr Contact All Content Appuyez sur NETWORK. Utilisez uio p pour sélectionner “Flickr”, puis appuyez sur ENTER. OPTION

Spotify Affichage Dans “Contact”, ajoutez le nom d’écran (nom d’utilisateur à afficher) que vous souhaitez ajouter.

• Pour la saisie de caractères, voir page 123. Internet Radio Media Server Panneau avant Options Panneau arrière

Après avoir saisi le “Contact”, appuyez sur “OK”. Le nom d’écran est ajouté à “Contact” et le nom d’écran entré à l’étape 5 est affiché sur l’écran supérieur de Flickr.

• Si vous saisissez un nom d’écran qui n’existe pas, le message “Le contact Flickr saisi est introuvable” apparaît. Entrez le nom d’écran correct. Télécommande Index Contenu

Utilisez ui pour sélectionner le nom de l’écran (nom d’utilisateur à afficher) ajouté au “Contact”, puis appuyez sur ENTER. La photographie sélectionnée s’affiche. Touches de commande Favorites :

• Permet d’afficher les photos préférées de l’utilisateur spécifié. Photostream :
• Permet d’afficher une liste de photos partagées. PhotoSets :
• Permet d’afficher la liste du dossier (album photo). Contacts :
• Affiche le nom d’écran utilisé par l’utilisateur spécifié dans Contacts. Remove this Contact :
• Efface un utilisateur des contacts Flickr. Add this Contact :
• Ajoute un utilisateur des contacts Flickr. ENTER Affichage Panneau arrière Annexe Utilisez ui p pour sélectionner la photographie, puis appuyez sur ENTER. Utilisez ui pour sélectionner le dossier, puis appuyez sur ENTER. Panneau avant Conseils

Télécommande Fonction Lecture (Maintenir enfoncé) Arrêt Afficher la photographie précédente / Afficher la photographie suivante Passer à la page précédente / Passer à la page suivante dans la liste d’affichage Index Contenu Connexions Lecture Réglages Visionner toutes les photos sur Flickr

REMARQUE 22Opérations disponibles via le bouton OPTION

• Réglage de l’intervalle du diaporama (Vitesse diapo.) (vpage 97)
• Affichage de la vidéo voulue lors de la lecture audio (Sélect.vidéo) (vpage 97) [1/2] Add Flickr Contact All Content OPTION

Options Utilisez ui pour sélectionner le dossier, puis appuyez sur ENTER. Interestingness :

• Permet d’afficher les photos les plus appréciées en fonction du nombre de commentaires d’utilisateurs ou du nombre de fois auxquelles elles sont ajoutées comme favoris. Recent :
• Permet d’afficher les dernières photos ajoutées. Search by text :
• Permet de chercher des photos par mot clé.

Utilisez ui p pour sélectionner la photographie, puis appuyez sur ENTER. La photographie sélectionnée s’affiche. Panneau avant Affichage Panneau arrière Annexe

• Selon le format du fichier, certaines photos peuvent ne pas être affichables. Utilisez ui pour sélectionner “All Content”, puis appuyez sur ENTER. Flickr Conseils

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Écoute de Pandora® Pandora est un service de recommandation de musique et de diffusion de radios Internet créé par Music Genome Project. Pour utiliser Pandora, vous avez besoin d’un compte Pandora gratuit. Si vous ne disposez pas de compte Pandora, vous pouvez en créer un à l’adresse www.pandora.com ou dans l’application de smartphone Pandora. Vous devez associer cet ordinateur avec un compte Pandora en accédant à http://www.pandora.com/marantz à partir de votre PC. PAGE df NETWORK OPTION uio p ENTER BACK

Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Écoute de Pandora®

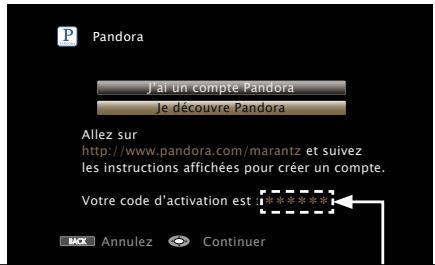

Appuyez sur NETWORK.

q Vérifiez les conditions du réseau, puis mettez en marche cet appareil (vpage 38 “Connexion à un réseau domestique (LAN)”). w Procédez à l’étape 4 et ouvrez un compte Pandora.

• Si vous disposez déjà d’un compte Pandora, il n’est pas nécessaire d’en créer un nouveau. Utilisez votre compte Pandora existant. Conseils Annexe Si vous possédez un compte Pandora, utilisez ui pour sélectionner “J’ai un compte Pandora”, puis appuyez sur ENTER.

• Si vous n’avez pas de compte Pandora, appuyez sur i pour sélectionner “Je découvre Pandora”. L’URL de Pandora et le code d’activation s’affichent. Accédez à la page Web de Pandora à partir de votre ordinateur et enregistrez le code d’activation affiché et les informations du compte. Ensuite, appuyez sur ENTER. Pandora J’ai un compte Pandora Je découvre Pandora Utilisez uio p pour sélectionner “Pandora”, puis appuyez sur ENTER. Allez sur http://www.pandora.com/marantz et suivez les instructions affichées pour créer un compte. Votre code d’activation est : zzzzzz Network Favorites BACK Annulez Continuer Il s’agit d’un code d’identification nécessaire à l’enregistrement de votre achat sur Pandora. Ce code est nécessaire à l’obtention d’un compte. Internet Radio Media Server Spotify Panneau avant Affichage Panneau arrière

Télécommande Index Contenu

Connexions Lecture Réglages Annexe Conseils Création d’une station Entrez “Adresse e-mail” et “Mot de passe”. Vous pouvez créer un maximum de 100 stations radio. Pandora Account

Adresse e-mail Mot de passe Utilisez ui pour sélectionner “New Station”, puis appuyez sur ENTER. My Station

• Pour la saisie de caractères, voir page 123.
• Appuyez BACK pour annuler l’entrée. Quand “Annuler l’entrée ?” s’affiche, sélectionnez “Oui”, puis appuyez sur ENTER.

Options OPTION Après avoir entré “Adresse e-mail” et “Mot de passe”, sélectionnez “OK” puis appuyez sur ENTER.

Si “Adresse e-mail” et “Mot de passe” correspondent, le menu principal pour Pandora s’affiche. Entrez une plage ou un nom d’artiste, puis appuyez sur “OK”.

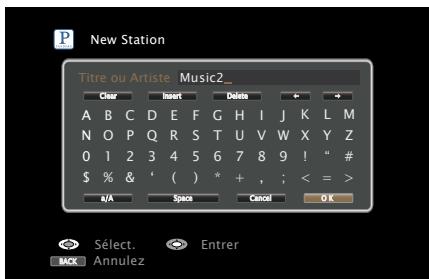

• Pour la saisie de caractères, voir page 123. New Station Titre ou Artiste Music2 Clear Insert

Affichage Panneau arrière

A B C D E Sélect. Annulez

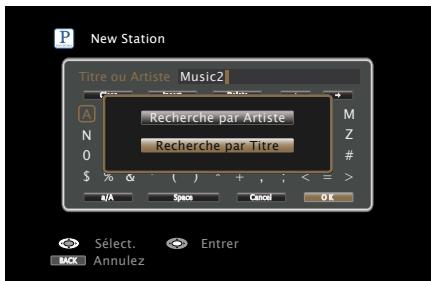

Utilisez ui pour sélectionner “Recherche par Artiste” ou “Recherche par Titre”, puis appuyez sur ENTER. Vous pouvez rechercher et afficher une liste par plage ou par artiste. Annexe Conseils Utilisez ui, sélectionnez un fichier (par exemple Music2 Radio) depuis la liste et appuyez sur ENTER. Le terme “Radio” est ajouté à la fin du nom de fichier et la station est créée (par ex., Music2 Radio). New Station My Station Titre ou Artiste Music2 Clear Insert I J E F GparHArtiste A B C D Recherche L M

ENTER PAGE df Options Fonction Lecture Pause Passer à la plage suivante Lecture / Pause (Maintenir enfoncé) Arrêt Passer à la plage suivante Passer à la page précédente / Passer à la page suivante dans la liste d’affichage

• Vous pouvez créer jusqu’à 100 stations (stations radio).
• La nouvelle station diffuse de la musique avec des qualités identiques à l’artiste ou à la plage saisi(e). Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Écoute d’une station existante

Conseils Écoute aléatoire des stations radio créées

Utilisez ui et sélectionnez la station radio (“Music2 Radio”) que vous souhaitez écouter, et appuyez sur ENTER. Utilisez ui pour sélectionner “Quick Mix”, puis appuyez sur ENTER. Les stations radio créées sont sélectionnées de manière aléatoire et les plages sont diffusées. Music2 Radio Now Playing Title Artist Album 00:06 100% Pause Retour OPTION Suivant Options Menu

• Vous pouvez ignorer jusqu’à 6 plages lues pendant 1 heure. Panneau avant Affichage Panneau arrière Annexe

• Vous pouvez créer jusqu’à 100 stations (stations radio). I like this track :
• Appuyez dessus lorsque vous aimez la plage en cours de diffusion.
• Vous revenez à l’écran de lecture. Et l’icône (pouce vers le haut) s’affiche (elle n’apparaîtra plus lors de la lecture de la plage suivante). I don’t like this track :
• Appuyez dessus lorsque vous n’aimez pas la plage en cours de diffusion.
• Vous revenez à l’écran de lecture. Et l’icône (pouce vers le bas) s’affiche (elle n’apparaîtra plus lors de la lecture de la plage suivante). Why is this track playing? :
• Affiche la raison pour laquelle Pandora a sélectionné cette plage. Create station :
• Crée une station pour la plage ou l’artiste diffusé(e). Panneau avant Affichage Panneau arrière Annexe Bookmark this artist :
• Définit un signet pour l’artiste en cours de diffusion.
• Vous pouvez le vérifier sur un ordinateur ou un iPhone, etc.
• Pour plus de détails, voir la page Web de Pandora. Bookmark this track :
• Définit un signet pour la plage en cours de diffusion.
• Vous pouvez le vérifier sur un ordinateur ou un iPhone, etc.
• Pour plus de détails, voir la page Web de Pandora. I’m tired of this track :
• Appuyez dessus lorsque vous n’aimez pas la plage en cours de diffusion.
• La plage ne sera pas lue pendant 1 mois. Delete this station :
• Appuyez dessus pour supprimer la station diffusée. Vous pouvez personnaliser vos stations en donnant votre avis.

Télécommande Index Contenu Connexions Lecture Réglages

• Affichage de la vidéo voulue lors de la lecture audio (Sélect.vidéo) (vpage 97) Déconnectez cet appareil de votre compte Pandora. Utilisez ui pour sélectionner “Sign Out”, puis appuyez sur ENTER. My Station [1/4] New Station Êtes-vous certain de vouloir vous dé Quick Mix connecter D&M1 Radio xxxxx_xxxxxxx@dm-holdings.com? Oui Non OPTION

Options Lorsque le menu contextuel s’affiche, utilisez o p pour sélectionner “Oui”, puis appuyez sur ENTER. Panneau avant Annexe 22Opérations disponibles via le bouton OPTION Déconnexion

Conseils Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Écoute des radio Internet SiriusXM Bénéficiez d’un accès universel au contenu exceptionnel de SiriusXM. Bénéficiez d’un accès au contenu exceptionnel de SiriusXM à partir de n’importe quel équipement (ordinateur, smartphone, tablette, Lynx Portable). Que vous utilisiez un ordinateur, un smartphone, une tablette, Lynx Portable Radio ou un appareil mobile compatible, il n’est pas nécessaire d’être dans son véhicule pour profiter de SiriusXM. Pour plus de détails, rendez-vous sur la page d’accueil de SiriusXM. http://www.siriusxm.com PAGE df NETWORK Écoute des radio Internet SiriusXM Plus de 120 chaînes parmi la programmation SiriusXM que vous aimez, y compris de la musique gratuite, du sport, des émissions-débats, des actualités et du divertissement. Écoutez n’importe où, que ce soit sur votre ordinateur ou un smartphone. OPTION uio p ENTER BACK

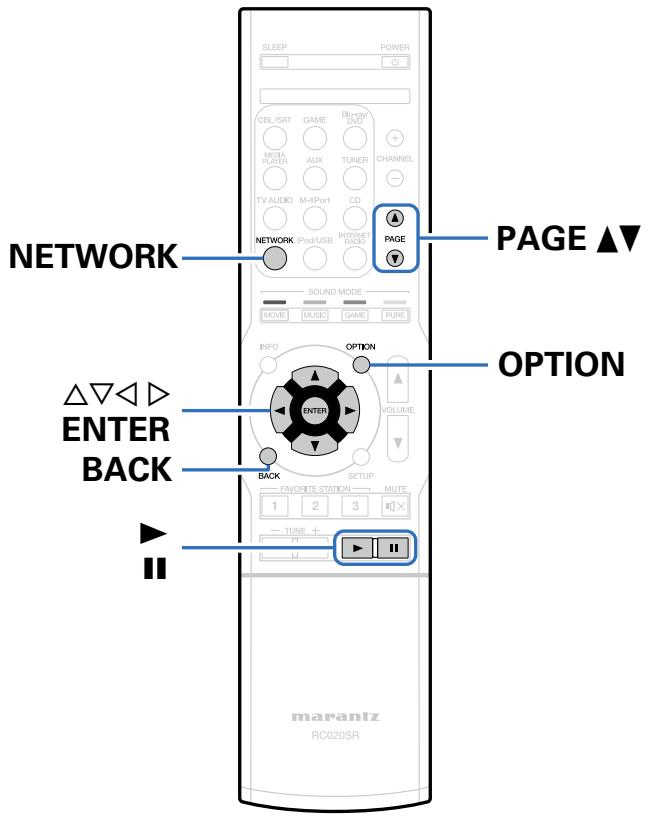

Appuyez sur NETWORK.

Panneau avant Affichage Panneau arrière

q Vérifiez les conditions du réseau, puis mettez en marche cet appareil (vpage 38 “Connexion à un réseau domestique (LAN)”). w Accédez au site Web suivant de votre ordinateur et ouvrez un compte SiriusXM. http://www.siriusxm.com

• Si vous disposez déjà d’un compte SiriusXM, il n’est pas nécessaire d’en créer un nouveau. Sélectionnez “Inscription” à l’étape 4 et saisissez les informations correspondant à votre compte SiriusXM. Télécommande Index Contenu

Utilisez uio p pour sélectionner “SiriusXM”, puis appuyez sur ENTER. Conseils Annexe Entrez “Nom d’utilisateur” et “Mot de passe”. SiriusXM Sign in Network Favorites Internet Radio Nom d’utilisateur zzzzz Mot de passe zzzzz Media Server Inscription Spotify BACK

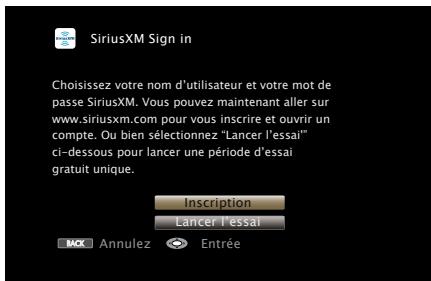

SiriusXM Sign in Choisissez votre nom d’utilisateur et votre mot de passe SiriusXM. Vous pouvez maintenant aller sur www.siriusxm.com pour vous inscrire et ouvrir un compte. Ou bien sélectionnez “Lancer l’essai'” ci-dessous pour lancer une période d’essai gratuit unique. Panneau avant

Sélectionnez “Inscription”, puis appuyez sur ENTER.

Utilisez ui pour sélectionner le genre, puis appuyez sur ENTER.

Utilisez ui pour sélectionner le fichier, puis appuyez sur ENTER. Le menu supérieur de SiriusXM s’affiche. Le fichier sélectionné s’affiche. Inscription Lancer l’essai Annulez Entrée

• Pour la saisie de caractères, voir page 123. Sélectionner “Inscription”, puis appuyez sur ENTER. BACK Quitter Entrée Affichage Panneau arrière

Télécommande Index Contenu Touches de commande

ENTER PAGE df Connexions Lecture Réglages Annexe Conseils Déconnexion Fonction Lecture Arrêt Lecture (Maintenir enfoncé) Arrêt Passer à la page précédente / Passer à la page suivante dans la liste d’affichage Déconnectez cet appareil de votre compte SiriusXM.

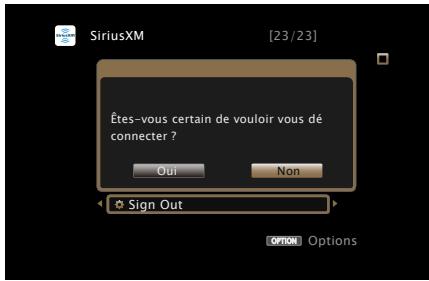

Utilisez ui pour sélectionner “Sign Out”, puis appuyez sur ENTER.

Lorsque le menu contextuel s’affiche, utilisez o p pour sélectionner “Oui”, puis appuyez sur ENTER. SiriusXM [23/23] Religion Rock Are you sure you want to sign out? Êtes-vous certain de vouloir vous dé Dance/Electronic connecter ? Hip-Hop/R&B Yes Country Oui Account Info

• Affichage de la vidéo voulue lors de la lecture audio (Sélect.vidéo) (vpage 97) Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Écoute de Spotify Ouvrez des horizons musicaux nouveaux avec votre Marantz. Avec Spotify, vous pouvez bénéficier d’un accès immédiat à des milliers de morceaux. Vous devez souscrire un abonnement Spotify Premium. Pour plus de détails, rendez-vous sur la page d’accueil de Spotify. http://www.spotify.com Écoute de Spotify PAGE df NETWORK

Appuyez sur NETWORK. OPTION uio p ENTER BACK

q Vérifiez les conditions du réseau, puis mettez en marche cet appareil (vpage 38 “Connexion à un réseau domestique (LAN)”). w Procédez à l’étape 5 et ouvrez un compte Spotify.

• Si vous disposez déjà d’un compte Spotify, il n’est pas nécessaire d’en créer un nouveau. Utilisez votre compte Spotify existant. Utilisez uio p pour sélectionner “Spotify”, puis appuyez sur ENTER. Network Favorites Internet Radio Media Server Spotify Panneau avant Affichage Panneau arrière

Télécommande Index Contenu

Connexions Lecture Réglages Si vous disposez d’un compte Spotify, appuyez sur ENTER. GMajuscules/Chiffres/SymbolesH ABCDEFGHIJKLMNOPQRSTUVWXYZ ÄÀÁÂÃÅÆÇÐÈÉÊËÌÍÎÏÑÖÒÓÔÕØÜÙÚÛÝÞ !“#$%&’()z+,;<=> GMinuscules/Chiffres/SymbolesH abcdefghijklmnopqrstuvwxyz äàáâãåæçðèéêëìíîïñöòóôõøüùúûýþÿß . @- _ / : ˜ ? [ \ ] ^ ’ { | } Utilisez votre Marantz pour accéder à un nouvel univers musical. Avec Spotify, vous pouvez accéder instantanément à millions de chansons. Un abonnement Spotify Premium est nécessaire. Veuillez vous abonner sur spotify.com Début

Quitter Utilisez ui p pour saisir votre nom d’utilisateur et votre mot de passe.

• Le mot de passe ne doit pas avoir plus de 99 caractères.
• Appuyez BACK pour annuler l’entrée. Quand “Annuler l’entrée ?” s’affiche, sélectionnez “Oui”, puis appuyez sur ENTER. Spotify Log In Nom d’utilisateur zzzzz Mot de passe zzzzz Annexe

• Pour la saisie de caractères, voir page 123. Les types de caractères qui peuvent être saisis sont indiqués ci-dessous. Spotify BACK Conseils

Après avoir saisi votre nom d’utilisateur et votre mot de passe, sélectionnez “Connexion”, puis appuyez sur ENTER. Si le nom d’utilisateur et le mot de passe correspondent, le menu principal de Spotify s’affiche. Connexion BACK Panneau avant Quitter Entrée Affichage Panneau arrière

Télécommande Index Contenu

Utilisez ui pour sélectionner le menu, puis appuyez sur ENTER. Spotify Annexe Conseils Utilisez ui pour sélectionner une station, puis appuyez sur ENTER pour démarrer la lecture. La lecture démarre et l’écran suivant s’affiche. [1/5] Spotify Search Now Playing What’s New Starred Title Artist Album Playlists Accounts 00:06 OPTION Options Pause Retour Search :

• Recherche des morceaux, des artistes et des albums à l’aide de mots clés. What’s New :
• Affiche la liste des albums les plus récents. Starred :
• Affiche la liste de votre sélection de morceaux. Playlists :
• Affiche les listes de lecture de Spotify. Accounts :
• Permet de gérer les comptes (déconnexion, ajouter un nouvel utilisateur, changer d’utilisateur). Touches de commande

PAGE df Panneau avant Affichage Panneau arrière

Télécommande Précédent Suivant OPTION Options Menu Fonction Lecture Pause Passer à la plage précédente / Passer à la plage suivante (Maintenir enfoncé) Retour rapide/Avance rapide Lecture / Pause (Maintenir enfoncé) Arrêt Passer à la plage précédente / Passer à la plage suivante (Maintenir enfoncé) Retour rapide/Avance rapide Passer à la page précédente / Passer à la page suivante dans la liste d’affichage Index Contenu

Connexions Lecture Réglages Appuyez p pendant la lecture d’une plage.

• L’affichage passe du titre de la plage, au nom de l’artiste, puis au titre de l’album à chaque fois que vous appuyez sur STATUS sur l’appareil principal. 22Opérations disponibles via le bouton OPTION [1/3]

• Lecture répétée (vpage 93)
• Lecture aléatoire (vpage 93)
• Affichage de la vidéo voulue lors de la lecture audio (Sélect.vidéo) (vpage 97) Star this track Browse “Nom d’artiste” Browse “Nom d’album” Retour Star this track :
• Ajoute une étoile au morceau sélectionné. Browse “Nom d’artiste” :
• Affiche la liste des albums de l’artiste du morceau en cours de lecture. Browse “Nom d’album” :
• Affiche la liste des morceaux de l’album en cours de lecture. Panneau avant Affichage Annexe

L’écran de menu Spotify s’affiche. Track-Artist Conseils Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Ajout de contenu au bouton FAVORITE STATION En appuyant une seule fois sur l’une de ces touches, vous pouvez appeler du contenu et des stations radio enregistrés. Vous pouvez ajouter un maximum de trois types de contenu.

Appuyez et maintenez enfoncée l’une des touches FAVORITE STATION 1 – 3 pendant 3 secondes ou plus longtemps lors de la lecture d’un contenu ou de l’écoute d’une station radio. Le contenu que vous lisez ou la station radio que vous écoutez est enregistré(e) sur la touche sur laquelle vous appuyez.

• Le contenu ajouté au bouton FAVORITE STATION varie selon la source d’entrée. Source d’entrée TUNER Internet Radio Media Server FAVORITE STATION 1–3 Affichage Panneau arrière

Station radio Liste favorite / Station radio Internet Liste favorite / Plage du serveur média Flickr Liste favorite Pandora Liste favorite SiriusXM Liste favorite Spotify Liste favorite Favorites Panneau avant Contenu que vous pouvez ajouter Télécommande Liste favorite / Station radio Internet / Plage du serveur média Index Contenu Connexions Lecture Réglages Conseils Lecture du contenu ajouté au bouton FAVORITE STATION Vous pouvez facilement accéder au contenu en appuyant sur le bouton FAVORITE STATION.

Appuyez sur l’un des boutons FAVORITE STATION 1 – 3 auquel vous avez ajouté du contenu. La lecture débute.

• Les stations radio Internet sont déjà enregistrées sur les boutons FAVORITE STATION 1 – 3. Il peut toutefois arriver que vous ne puissiez pas écouter les stations en raison de restrictions imposées par les stations radio. REMARQUE
• Les opérations suivantes mettent à jour la base de données sur le Serveur Média, ce qui peut empêcher la lecture des fichiers musicaux ajoutés.
• Lorsque vous quittez le Serveur Média, puis le redémarrez.
• Lorsque des fichiers audio sont effacés ou ajoutés dans le Serveur Média. Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contenu Connexions Lecture Réglages Annexe Conseils Fonction AirPlay Les fichiers musiques stockés sur votre iPhone, iPod touch, iPad ou iTunes peuvent être lus sur cet appareil via le réseau. Lecture de titres de votre iPhone, iPod touch ou iPad

Si vous mettez à jour votre “iPhone/iPod touch/iPad” avec iOS 4.2.1 ou une version plus récente, vous allez pouvoir diffuser en continu la musique enregistrée dans votre “iPhone/iPod touch/iPad” directement vers cet appareil. Cet appareil

Routeur Connectez votre iPhone, iPod touch ou iPad Wi-Fi au même réseau que cet appareil.

• Pour plus de détails, voir le manuel de votre appareil.

Lisez les titres de votre iPhone, iPod touch ou iPad. ' s’affiche sur l’écran de l’iPhone, iPod touch ou iPad.

Tapez sur l’icône AirPlay '. Sélectionnez l’enceinte que vous souhaitez utiliser. Marantz NR1504 Annuler Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Lecture de la musique iTunes avec cet appareil

Installez iTunes 10 ou une version plus récente sur un Mac ou un PC sous Windows connecté au même réseau que cet appareil.

Allumez cet appareil. Sélection d’enceintes (matériels) multiples Il est possible de lire les titres d’iTunes sur des enceintes (matériels) compatibles AirPlay dont vous disposez chez vous en dehors de celles de cet appareil.

Réglez “Contrôle IP” (vpage 153) sur “Toujours actif” pour cet appareil. Cliquez sur l’icône AirPlay ' et sélectionnez “Multiple”. Cochez les enceintes que vous voulez utiliser. AirPlay REMARQUE Sinple Multiple Vol. principal

• Si “Contrôle IP” est réglé sur “Toujours actif”, l’appareil consomme plus d’énergie en mode veille.

Annexe Conseils Mon ordinateur Lancez iTunes et cliquez sur l’icône AirPlay ' affichée dans la fenêtre, puis sélectionnez cet appareil dans la liste. Marantz NR1504 REMARQUE

• Pendant la lecture avec la fonction AirPlay, le son est restitué au niveau sonore réglé sur l’iPhone, l’iPod touch ou l’iPad ou dans iTunes. Vous devez baisser le volume de l’iPhone, de l’iPod touch, de l’iPad ou d’iTunes avant de lancer la lecture, puis le régler au niveau adéquat. Choisissez un morceau et cliquez pour lancer la lecture dans iTunes. La musique va être transmise en continu vers cet appareil. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Réalisation des opérations de lecture sur iTunes avec la télécommande de cet appareil Préférences Appareils Général Vous pouvez commander la lecture, la mise en pause et la recherche automatique (repères) des titres d’iTunes avec la télécommande de cet appareil.

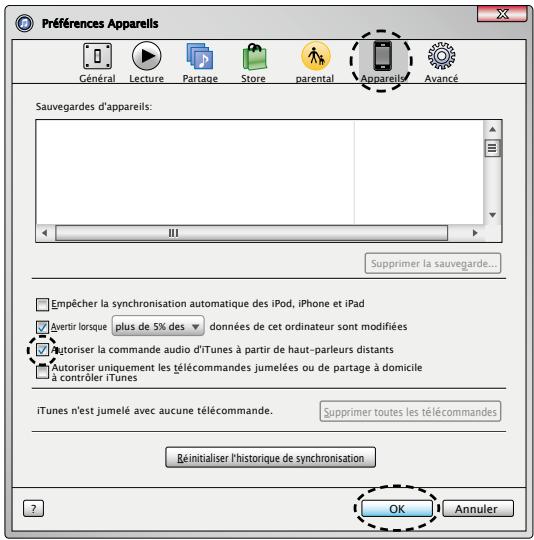

Annexe Conseils Lecture Partage Store parental Appareils Avancé Sauvegardes d'appareils: Sélectionnez “Édition” – “Préférences...” dans le menu. Sélectionnez “Appareils” dans la fenêtre des réglages d’iTunes. Supprimer la sauvegarde... Empêcher la synchronisation automatique des iPod, iPhone et iPad Avertir lorsque plus de 5% des Sélectionnez “Autoriser la commande audio d’iTunes à partir de haut-parleurs distants”, puis cliquez sur “OK”. données de cet ordinateur sont modifiées Autoriser la commande audio d'iTunes à partir de haut-parleurs distants Autoriser uniquement les télécommandes jumelées ou de partage à domicile à contrôler iTunes iTunes n'est jumelé avec aucune télécommande.

Ré initialiser l'historique de synchronisation

s’affiche sur l’écran du menu pendant le fonctionnement d’AirPlay.

• La source d’entrée va basculer sur “NETWORK” au démarrage de la lecture AirPlay.
• Vous pouvez arrêter la lecture d’AirPlay en appuyant sur o ou en choisissant une autre source d’entrée.
• Pour voir en même temps les noms du titre et de l’artiste, appuyez sur STATUS sur l’appareil principal.
• Pour savoir comment utiliser iTunes, consultez également l’aide d’iTunes.
• L’écran peut être différent selon le système d’exploitation et les versions du logiciel. Panneau avant Supprimer toutes les télécommandes Affichage Panneau arrière

Index Annuler Contenu Connexions Lecture Réglages Conseils Annexe Fonctions pratiques Cette section explique comment utiliser les fonctions pratiques qui peuvent être utilisées pour chaque source d’entrée. NETWORK OPTION uio p ENTER Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Lecture répétée Conseils Annexe Lecture aléatoire nn Sources d’entrée prises en charge : USB / Media Server / Spotify nn Sources d’entrée prises en charge : USB / Media Server / Spotify

Pendant la diffusion du contenu, appuyez sur OPTION. L’écran de menu d’option s’affiche.

Pendant la diffusion du contenu, appuyez sur OPTION.

Utilisez ui pour sélectionner “Répéter”, puis appuyez sur ENTER.

Utilisez ui pour sélectionner “Aléatoire”, puis appuyez sur ENTER.

Utilisez o p pour sélectionner le mode Lecture répétée.

Utilisez o p pour sélectionner le mode Lecture aléatoire.

Appuyez sur ENTER. Arrêt (Défaut) : Le mode de lecture répétée est annulé. Un : L e fichier en cours de lecture est répété en boucle. Tous : Tous les fichiers du dossier en cours de lecture sont répétés en boucle. L’écran de lecture s’affiche à nouveau. L’écran de menu d’option s’affiche. Arrêt (Défaut) : Désactiver la lecture aléatoire. Marche : Lire de manière aléatoire toutes les plages dans le dossier de lecture actuel. L’écran de lecture s’affiche à nouveau.

• Pendant la lecture aléatoire, chaque fois que la lecture d’une plage est terminée, une autre plage est sélectionnée de manière aléatoire pour la lecture des plages dans le dossier. Par conséquent, il est possible que vous puissiez entendre une plage déjà lue plus d’une fois lors de la lecture aléatoire. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Enregistrement dans les favoris

nn Sources d’entrée prises en charge : Internet Radio / Media Server Pendant la diffusion du contenu, appuyez sur OPTION.

Utilisez ui pour sélectionner “Enreg.favoris”, puis appuyez sur ENTER. Annexe Lecture du contenu ajouté dans “Enreg.favoris” Vous pouvez ajouter un maximum de 100 éléments aux favoris pour la radio Internet et le serveur média.

Conseils L’écran de menu d’option s’affiche. Appuyez sur NETWORK. Utilisez uio p pour sélectionner “Favorites”, puis appuyez sur ENTER. Network “Favori ajouté” s’affiche et le contenu en cours est ajouté au favoris.

• Lorsque l’opération est terminée, vous revenez à l’écran de lecture. Favorites Internet Radio Media Server Spotify

Utilisez ui pour sélectionner le contenu à lire, puis appuyez sur ENTER. La lecture débute. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Suppression de contenu ajouté aux favoris

Appuyez sur NETWORK.

Utilisez ui pour sélectionner le contenu que vous souhaitez supprimer des favoris, puis appuyez sur OPTION. Annexe Recherche de contenu à l’aide de mots-clés (Recherche texte) nn Sources d’entrée prises en charge : USB / Internet Radio / Media Server Utilisez uio p pour sélectionner “Favorites”, puis appuyez sur ENTER. L’écran de menu d’option s’affiche.

Pendant la diffusion du contenu, appuyez sur OPTION.

Utilisez ui pour sélectionner “Recherche texte”, puis appuyez sur ENTER. L’écran de menu d’option s’affiche. L’écran-clavier de saisie s’affiche. Utilisez ui pour sélectionner “Suppr.Favoris”, puis appuyez sur ENTER.

“Favori déplacé” s’affiche et le contenu sélectionné est supprimé des favoris.

• Lorsque l’opération est terminée, vous revenez à l’écran initial. Entrez le premier caractère de la station Radio Internet ou du fichier recherché(e), puis appuyez sur “OK”.
• Pour la saisie de caractères, voir page 123.

Utilisez ui pour sélectionner le contenu à lire, puis appuyez sur ENTER. La lecture débute.

• La fonction “Recherche texte” recherche les stations Radio Internet ou les fichiers qui commencent par le premier caractère saisi dans la liste affichée. REMARQUE
• “Recherche texte” peut ne pas fonctionner pour certaines listes. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Lecture simultanée de musique et d’une image favorite (Diaporama) nn Sources d’entrée prises en charge : USB nn Sources d’entrée prises en charge : Internet Radio / Media Server

Lisez une image fixe.

Lisez une image fixe.

Lisez un fichier musical (vpage 52).

Lisez un fichier musical du serveur média ou une station Radio Internet (vpage 62, 67).

Appuyez sur OPTION. Utilisez ui pour sélectionner “Diaporama”, puis appuyez sur ENTER.

Utilisez ui pour sélectionner “Diaporama”, puis appuyez sur ENTER.

• Lecture des images fixes enregistrées sur les dispositifs mémoire USB (vpage 52). Appuyez sur OPTION. L’écran de menu d’option s’affiche. Le menu d’option disparaît et l’image diffusée est affichée à l’écran.

• Lecture des images fixes enregistrées sur serveur média (vpage 65).
• Lecture des images fixes enregistrées sur Flickr (vpage 69). L’écran de menu d’option s’affiche. Le menu d’option disparaît et l’image diffusée est affichée à l’écran. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Réglage de l’intervalle du diaporama (Vitesse diapo.) Conseils Annexe Affichage de la vidéo voulue lors de la lecture audio (Sélect.vidéo) Réglez l’intervalle de lecture lors de la lecture d’un diaporama de fichiers d’images fixes (JPEG) stockés sur une carte mémoire USB ou un serveur média ou sur le site Web Flickr. Cet appareil peut afficher des vidéos d’une source différente sur le téléviseur pendant la lecture audio. Vous pouvez définir ceci pour chaque source d’entrée. nn Sources d’entrée prises en charge : USB / Media Server / Flickr nn Sources d’entrée prises en charge : iPod/USB / CDz / TUNER / NETWORK / M-XPort

Pendant que la liste est affichée, appuyez sur OPTION.

Utilisez ui pour sélectionner “Vitesse diapo.”, puis appuyez sur ENTER.

Utilisez o p pour définir la durée d’affichage.

zz Disponible lorsqu’aucune borne HDMI ou vidéo n’est attribuée. L’écran de menu d’option s’affiche. Arrêt : Le diaporama n’est pas lu. 5s (Défaut) – 60s : Réglez la durée d’affichage d’une seule image lors de la lecture d’images en diaporama. Appuyez sur ENTER. Panneau avant Affichage Panneau arrière

Appuyez sur OPTION pendant la lecture audio.

Utilisez ui pour sélectionner “Sélect.vidéo”, puis appuyez sur ENTER.

Utilisez o p pour sélectionner le mode Sélect. Vidéo.

Si vous sélectionnez “Marche” à l’étape 3, appuyez sur i et sélectionnez “Source”.

Utilisez o p pour sélectionner la source d’entrée pour la vidéo que vous souhaitez lire, et appuyez sur ENTER. L’écran de menu d’option s’affiche. Arrêt (Défaut) : Désactive le mode Sélect. Vidéo. Marche : Active le mode Sélect. Vidéo. Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Sélection d’un mode d’écoute Cet appareil vous permet de profiter de différentes sortes de contenu surround et stéréo. Les formats audio multi-canaux sont fournis sur les formats de disque de musique ou films populaires, tels que Blu-ray et DVD. Ils sont également pris en charge par la diffusion numérique, et même les films et la musique en diffusion via Internet à partir de services d’abonnement Internet. Cet appareil prend en charge la lecture de la plupart de ces formats audio multi-canaux. Il prend également en charge la lecture surround des autres formats audio, tels que l’audio stéréo 2 canaux.

• Pour connaître les formats audio enregistrés sur un disque, voir la pochette ou l’étiquette de celui-ci. PURE GAME MOVIE MUSIC

Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages

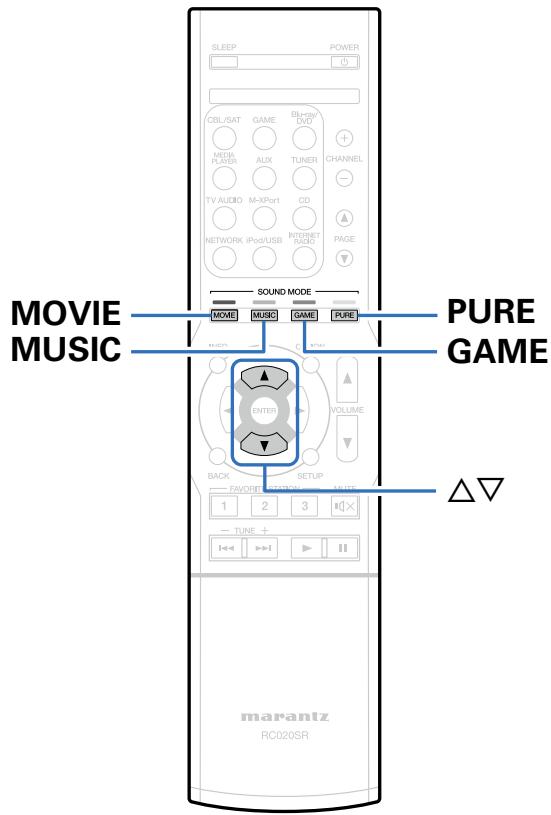

• Appuyez et maintenez enfoncée la touche MOVIE, MUSIC ou GAME pour afficher une liste des modes audio qui peuvent être sélectionnés. Chaque fois que vous appuyez sur MOVIE, MUSIC ou GAME, le mode audio change.
• Lorsque la liste est affichée, vous pouvez également utiliser ui pour sélectionner un mode audio.
• Testez différents modes audio et profitez d’un mode audio par le biais du mode que vous préférez. Appuyez sur le bouton MOVIE, MUSIC ou GAME pour sélectionner un mode audio. MOVIE : Bascule sur le mode audio qui convient pour profiter des films et des programmes TV. MUSIC : Bascule sur le mode audio qui convient pour profiter de la musique. GAME : Bascule sur le mode audio qui convient pour profiter de jeux. GExempleH Lorsque vous appuyez sur MOVIE et maintenez le bouton enfoncé

• Le bouton MOVIE, MUSIC ou GAME mémorise le dernier mode audio sélectionné pour ce bouton. Le fait d’appuyer sur MOVIE, MUSIC ou GAME appelle le mode audio sélectionné lors de la lecture précédente.
• Si le contenu diffusé ne prend pas en charge le mode audio sélectionné précédemment, le mode audio approprié correspondant au contenu est sélectionné automatiquement.
• Vous pouvez également appuyer sur SOUND MODE sur l’appareil principal pour basculer en mode audio. Panneau avant Affichage Panneau arrière Annexe 22Changement de mode audio Sélection d’un mode d’écoute

Télécommande Index Contenu Connexions Lecture Réglages Lecture directe Annexe Lecture Pure Direct Le flux audio enregistré dans la source est lu tel quel.

Conseils Ce mode est pour la lecture avec une qualité sonore plus élevée que le mode “DIRECT”, en éteignant le panneau d’affichage du panneau avant, ce qui permet d’éliminer le niveau de bruit faible sans qu’il passe dans les circuits analogiques sensibles. Appuyez sur PURE pour sélectionner “DIRECT”. La lecture en direct commence.

• Vous pouvez également l’activer en appuyant sur PURE DIRECT sur l’appareil principal. Appuyez sur PURE pour sélectionner “PURE DIRECT”. L’écran s’assombrit et la lecture Pure direct commence. Le témoin PURE DIRECT s’allume.

• En modes audio DIRECT et PURE DIRECT, les éléments suivants ne peuvent pas être réglés.
• Tonalité (vpage 127)
• Dynamic Volume (vpage 131)
• Vous pouvez également l’activer en appuyant sur PURE DIRECT sur l’appareil principal. REMARQUE
• Les signaux vidéo sont émis uniquement si les signaux HDMI sont lus en mode PURE DIRECT.
• Lorsque le mode PURE DIRECT a été sélectionné, l’affichage s’éteint après environ 5 secondes. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Lecture surround auto Ce mode détecte le type de signal d’entrée numérique et sélectionne automatiquement le mode correspondant pour la lecture.

Appuyez sur PURE pour sélectionner “AUTO”. La lecture surround auto démarre.

• Vous pouvez également l’activer en appuyant sur PURE DIRECT sur l’appareil principal. Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contenu Connexions Lecture Réglages Conseils Annexe 22Description des types de mode audio Mode audio Dolby Type de mode audio DOLBY PLg DOLBY DIGITAL DOLBY TrueHD DOLBY DIGITAL Plus Description Vous pouvez sélectionner ce mode lorsque vous utilisez un décodeur Dolby Pro Logic g pour lire des sources 2 canaux en son surround 5.1 canaux avec une sensation de son surround enveloppante. Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en Dolby Digital. Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en Dolby TrueHD. Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en Dolby Digital Plus. Mode audio DTS Type de mode audio DTS NEO:6 DTS SURROUND DTS 96/24 DTS-HD DTS Express Panneau avant Description Vous pouvez sélectionner ce mode lorsque vous utilisez un décodeur DTS NEO 6 pour lire des sources 2 canaux en son surround 5.1 canaux. Il existe un mode “Cinema” optimisé pour la lecture de films et un mode “Music” optimisé pour la lecture de musique. Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS. Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS 96/24. Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS-HD. Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS Express. Affichage Panneau arrière

Description Vous pouvez sélectionner ce mode lorsque vous lisez des sources multi-canaux PCM. Mode audio original Type de mode audio

VIRTUAL Description Ce mode permet de profiter d’un son stéréo en provenance de toutes les enceintes. Les sources audio stéréo (2 canaux) sont lues via les enceintes (G/D) avant, les enceintes surround. Ce mode vous permet de profiter d’un effet sonore évolutif lors de la lecture via les enceintes (G/D) avant uniquement, et lors de la lecture avec un casque stéréo. Mode audio AUTO Type de mode audio AUTO Panneau avant Description Dans ce mode, le type d’entrée de signal numérique, par exemple Dolby Digital, Dolby TrueHD, Dolby Digital Plus, DTS, DTS-HD, PCM (multi-canaux) est détecté, et le mode de lecture passe automatiquement au mode correspondant. Si le signal d’entrée est analogique ou PCM (2 canaux), la lecture stéréo est utilisée. Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Mode audio stéréo Type de mode audio STEREO Description Ce mode lit l’audio stéréo 2 canaux sans traitement de son surround supplémentaire.

• Le son est émis par les enceintes avant gauche et droite et par le subwoofer, s’il est connecté.
• Lorsque les signaux multi-canaux sont utilisés, ils sont mélangés à l’audio 2 canaux et lus sans traitement de son surround supplémentaire. Mode audio Direct Type de mode audio DIRECT PURE DIRECT Panneau avant Description Ce mode fournit un chemin entrée-vers-sortie direct avec un traitement audio minime, ignorant toutes les étapes non nécessaires pour un son plus pur. Ce mode fournit l’avantage d’un chemin de signal audio direct du mode Direct ainsi que la désactivation des étapes supplémentaires qui pourraient avoir un effet sur la qualité sonore. En mode Pure Direct, les éléments suivants sont éteints :
• L’affichage du panneau avant et son circuit conducteur. L’affichage s’allumera temporairement lorsque vous ajusterez le volume, etc., mais s’éteindra une fois l’ajustement effectué.
• Le processeur et l’interrupteur de sortie/d’entré vidéo analogue sont désactivés. Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Annexe Conseils 22Mode son

• Vous pouvez sélectionner les modes audio suivants à l’aide des touches MOVIE, MUSIC, GAME, et PURE.
• Ajustez l’effet de champ sonore avec le menu “Paramètres surr.” (vpage 125) pour profiter du son surround comme vous aimez. Signal d’entrée Mode son REMARQUE MOVIE Mode son MUSIC GAME STEREO

z1 2 canaux comporte également une entrée analogique. z2 Ce mode lit les sources 2 canaux en lecture 5.1 canaux. Vous ne pouvez pas le sélectionner si vous utilisez un casque audio ou si vous utilisez uniquement les enceintes avant. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions DTS DTS-HD / DTS Express Multi-canaux PCM

Signal d’entrée Multi-canaux z3 Dolby Digital Dolby TrueHD Dolby Digital Plus Lecture Mode son REMARQUE Certains modes audio ne sont pas sélectionnables, selon le format audio ou le nombre de canaux du signal d’entrée. Pour plus de détails, voir “Types de signaux d’entrée et modes audio correspondants” (vpage 189). Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils 22Affichages sur l’affichage D +

q Indique un décodeur à utiliser.

• L’affichage “ D + ” correspond à un décodeur DOLBY DIGITAL Plus. w Affiche le nom de la source d’entrée lue. Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contenu Connexions Lecture Réglages Conseils Annexe Fonction de contrôle HDMI Un ajout récent à la norme HDMI est CEC (Consumer Electronics Control), qui permet le contrôle des signaux d’un appareil pour communiquer avec un autre appareil via la connexion par le câble HDMI. Tous les dispositifs équipés de HDMI ne disposent pas de cette capacité. Procédure de réglage Sélectionnez la prise de sortie HDMI correspondant à la fonction de commande HDMI.

Basculez la source d’entrée de cet appareil pour vérifier que la vidéo du lecteur connecté par HDMI est lu correctement.

Allumez tous les appareils connectés par le biais du câble HDMI.

Quand vous mettez le téléviseur en veille, vérifiez que cet appareil passe aussi en veille.

Activez la fonction de commande HDMI pour tous les appareils connectés avec le câble HDMI.

Réglez “HDMI Contrôle” (vpage 133) sur “Marche”. REMARQUE

• Certaines fonctions peuvent ne pas jouer leur rôle du fait du téléviseur ou du lecteur connectés. Vérifiez préalablement pour chaque appareil dans le manuel du propriétaire.

• Veuillez consulter les instructions d’utilisation du dispositif connecté pour vérifier les réglages.
• Si l’un des équipements vient à être débranché, exécutez les étapes 2 et 3.

Réglez l’entrée du téléviseur sur l’entrée HDMI connectée à cet appareil. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Fonction de minuterie sommeil Vous pouvez faire en sorte que l’appareil se mette automatiquement en veille à la fin d’un délai programmé. Ceci est pratique pour la visualisation et l’écoute avant d’aller se coucher. SLEEP Utilisation de la minuterie sommeil

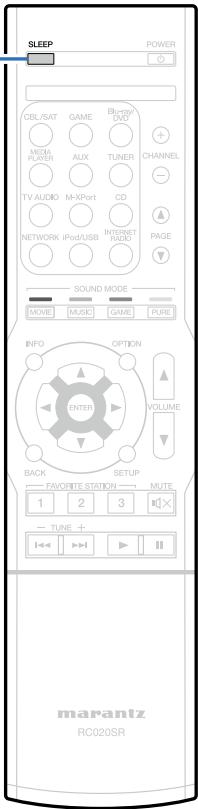

Appuyez sur SLEEP et affichez la durée que vous souhaitez.

• Le témoin SLEEP s’allume.
• Vous pouvez régler la minuterie sommeil dans la plage de 10 à 120 minutes par paliers de 10 minutes. 22Pour annuler la minuterie sommeil Appuyez sur SLEEP pour sélectionner “Off”. Le témoin SLEEP de l’affichage s’éteint.

• La minuterie sommeil est également annulée quand vous mettez cet appareil en mode veille ou quand vous mettez hors tension. REMARQUE
• La fonction de minuterie sommeil ne peut pas mettre hors tension les matériels raccordés à cet appareil. Pour mettre ces matériels hors tension, vous devez configurer directement les minuteries de mise en veille de chacun des appareils. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Fonction de contrôle Internet Vous pouvez contrôler cet appareil à partir d’un écran de contrôle Internet dans un navigateur Internet. Contrôle de l’appareil à partir d’un contrôle Web

Cet appareil Routeur

Réglez le paramètre “Contrôle IP” (vpage 153) sur “Toujours actif”.

Vérifiez l’adresse IP de cet appareil dans le menu “Informations” (vpage 153).

• L’appareil et le PC doivent être connectés au réseau correctement (vpage 38 “Connexion à un réseau domestique (LAN)”) afin de pouvoir utiliser la fonction de contrôle Internet.
• En fonction des paramètres de votre logiciel de sécurité, il est possible que vous ne puissiez pas accéder à cet appareil à partir de votre PC. Le cas échéant, modifiez les paramètres du logiciel. Marantz NR1504 Marche 000678-000000 Pour vérifier l’adresse IP. Affiche les paramètres réseau actuels de l’AVR

Panneau avant Affichage Panneau arrière

Ouvrez le navigateur Internet. Télécommande Index Contenu

Connexions Lecture Réglages Entrez l’adresse IP de cet appareil dans la ligne d’adresse de votre navigateur.

Setup Menu Setup Menu Panneau avant Affichage Panneau arrière Annexe

• Vous pouvez utiliser la fonction de contrôle Web avec Internet Explorer 8 ou ultérieur pour mémoriser et appeler divers réglages sur cet appareil. Pour mémoriser les réglages, cliquez sur “SAVE” sur l’écran du menu de configuration. Pour appeler les réglages, cliquez sur “LOAD” sur l’écran du menu de configuration. Par exemple, si l’adresse IP de cet appareil est “192.168.0.2”, entrez “http://192.168.0.2”. File Conseils

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Fonction de mémoire de sauvegarde double L’appareil garde en mémoire les informations de réglages dans la mémoire non volatile même lorsque l’alimentation principale est hors tension. La fonction de mémoire de sauvegarde double vous permet d’écrire les informations de réglages dans une autre zone de la mémoire afin de pouvoir sauvegarder les réglages et les récupérer à tout moment selon vos besoins. Mise en mémoire des réglages configurés (sauvegarde). Mise en mémoire des réglages configurés (sauvegarde)

DISPLAY Mettez l’appareil dans l’état que vous souhaitez garder en mémoire, puis maintenez les touches PRESET CH + et PRESET CH – enfoncées pendant 3 secondes au minimum. “MEMORY SAVING” s’affiche sur l’écran et les détails des réglages sont gardés en mémoire.

• Le volume n’est pas gardé en mémoire.
• Si les réglages gardés en mémoire sont écrasés, le contenu précédemment gardé en mémoire est supprimé. PRESET CH – PRESET CH + Rappel des réglages mis en mémoire (récupération)

Maintenez les touches PRESET CH + et DISPLAY enfoncées simultanément pendant 3 secondes. “MEMORY LOAD” s’affiche sur l’écran et les réglages gardés en mémoire sont rappelés.

• En l’absence de données gardées en mémoire, “NO BACKUP” apparaît sur l’écran et aucun réglage gardé en mémoire n’est rappelé.
• Le volume ne peut pas être rappelé et revient au volume réglé en usine. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Fonction de verrouillage du panneau Pour éviter toute utilisation accidentelle de cet appareil, vous pouvez désactiver le fonctionnement des touches sur le panneau avant. Désactivation de toutes les opérations de touches

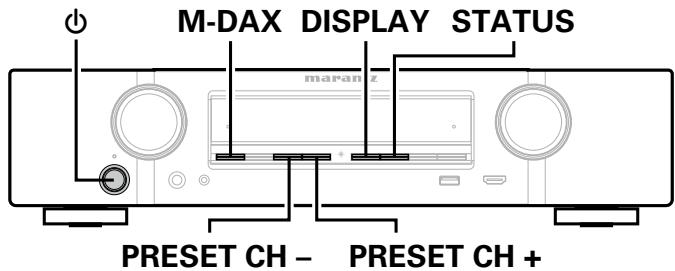

Appuyez sur X tout en maintenant les touches M-DAX et DISPLAY enfoncées pendant que l’appareil est en mode veille.

Appuyez sur PRESET CH + ou PRESET CH – pour sélectionner “FP/VOL LOCK On”.

Appuyez sur STATUS pour entrer le réglage. Toutes les opérations de touches à l’exception de X sont désactivées. Désactivation de toutes les opérations de touches à l’exception de VOLUME Panneau avant Affichage Panneau arrière

Appuyez sur X tout en maintenant les touches M-DAX et DISPLAY enfoncées pendant que l’appareil est en mode veille.

Appuyez sur PRESET CH + ou PRESET CH – pour sélectionner “FP LOCK On”.

Appuyez sur STATUS pour entrer le réglage. Toutes les opérations de touches à l’exception de X et VOLUME sont désactivées. Télécommande Index Contenu Connexions Lecture Réglages Conseils Annulation de la fonction de verrouillage du panneau

Appuyez sur X tout en maintenant les touches M-DAX et DISPLAY enfoncées pendant que l’appareil est en mode veille.

Appuyez sur PRESET CH + ou PRESET CH – pour sélectionner “FP LOCK zOff”. (z le mode actuellement activé.)

Appuyez sur STATUS pour entrer le réglage. La fonction de verrouillage du panneau est annulée.

• Même si la fonction de verrouillage du panneau est activée, vous pouvez utiliser l’appareil à l’aide de la télécommande. Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contenu Connexions Lecture Réglages Conseils Annexe Fonction de verrouillage à distance Si vous utilisez un récepteur infrarouge, activez la fonction de verrouillage à distance. Lorsque la fonction est activée, vous ne pouvez pas effectuer des opérations avec la télécommande. Par défaut, cette fonction est désactivée. Désactivation de la fonction de capteur de la télécommande

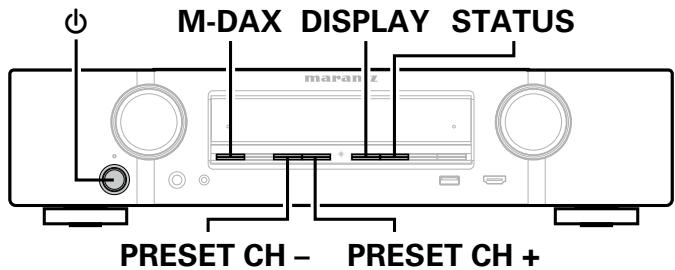

Lorsque l’appareil principal est en mode veille, appuyez sur X tout en maintenant les touches M-DAX et DISPLAY enfoncées sur l’appareil principal.

Appuyez sur PRESET CH + ou PRESET CH – pour sélectionner “RC LOCK On”.

Appuyez sur STATUS pour entrer le réglage. La fonction de réception du témoin infrarouge est désactivée. Activation de la fonction de capteur de télécommande

Lorsque l’appareil principal est en mode veille, appuyez sur X tout en maintenant les touches M-DAX et DISPLAY enfoncées sur l’appareil principal.

Appuyez sur PRESET CH + ou PRESET CH – pour sélectionner “RC LOCK zOff”. (z le mode actuellement activé.)

Panneau avant Affichage Panneau arrière

Appuyez sur STATUS pour entrer le réglage. La fonction de réception du témoin infrarouge sur l’unité principale est activée. Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Réglages Plan du menu de l’interface graphique Pour pouvoir utiliser le menu, connectez une TV à l’appareil et affichez le menu sur l’écran de la TV. L’utilisation du menu est détaillée page suivante. Par défaut, des réglages recommandés sont définis pour cet appareil. Vous pouvez personnaliser cet appareil en fonction de votre système actuel et de vos préférences. 22Audio Éléments de configuration Description Page Niveau de dialogue Ce réglage permet d’ajuster le niveau de sortie pour clarifier la sortie de dialogue du canal central.

Niveau sub. Ce réglage permet d’ajuster le niveau de volume du subwoofer.

Subwoofer Activation et désactivation de la sortie du subwoofer.

Niveau sub. Ce réglage permet d’ajuster le niveau de volume du subwoofer.

Ajuste les réglages du son surround.

Home Theater EQ Atténue doucement la plage des aigus supérieurs des bandes originales de films pour réduire la possible dureté et améliorer la clarté.

Gest.Intensité Cela permet d’indiquer si la sortie doit être effectuée de la manière décrite dans “Compress.Dyn.” ou directement sans compresser la gamme dynamique du contenu audio enregistré sur le disque.

Compress.Dyn. Compression de la gamme dynamique (différence entre les sons forts et faibles).

Eff.basses fréq Ajuste le niveau des effets basses fréquences (LFE).

Centre de l’image Distribue la sortie de dialogue entre le canal central et les canaux avant gauche et droit et élargit l’image sonore à l’avant.

Panorama Affecte aussi les signaux avant G/D aux canaux surround pour un son plus étendu.

Dimension Déplace le centre de l’image sonore vers l’avant ou l’arrière, pour un meilleur équilibre.

Centre largeur Distribue la sortie de dialogue entre le canal central et les canaux gauche et droit et élargit l’image sonore à l’avant.

Paramètres surr. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Éléments de configuration Tonalité Conseils Annexe Description Page Ajuste la qualité tonale du son.

Commande tonales Permet la mise sous/hors tension de la fonction de commande de tonalités.

Aigüs Réglage des aigus.

M-DAX Accroît les composants de fréquence faible et élevée de l’audio compressé, tel que des fichiers MP3 pour obtenir une lecture audio optimale.

Délai audio Compense le décalage entre la vidéo et l’audio.

Volume Permet de régler le volume.

Échelle Régler l’affichage du volume.

Niveau démarrage Définir le volume à la mise en marche de l’appareil.

Niveau sourdine Régler le niveau d’atténuation pendant la mise en sourdine.

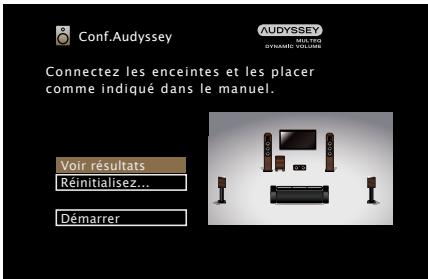

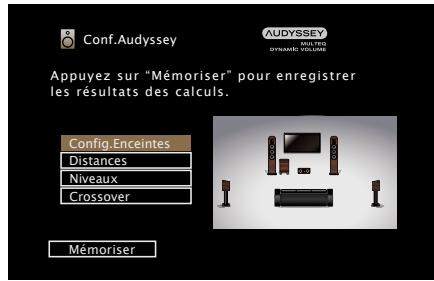

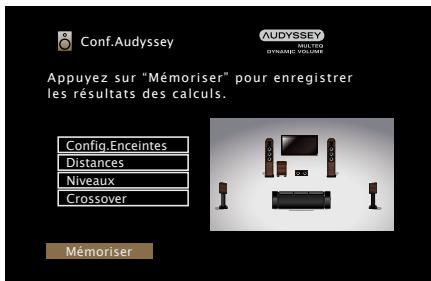

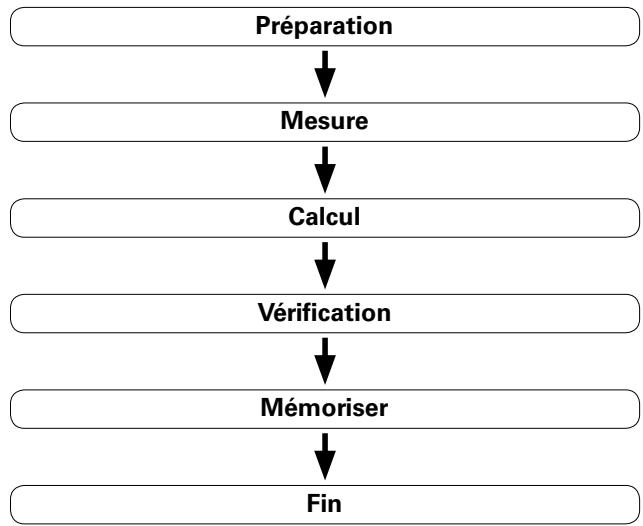

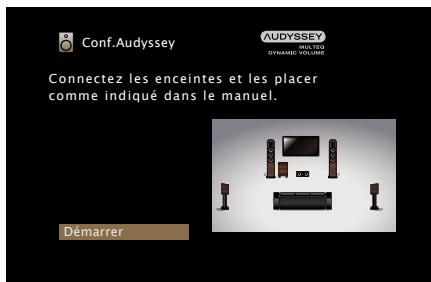

Permet d’effectuer les réglages Audyssey MultEQ®, Audyssey Dynamic EQ® et Audyssey Dynamic Volume®

MultEQ® MultEQ® compense les caractéristiques de temps et de fréquence de la zone d’écoute en fonction des résultats de mesure obtenus avec la configuration Audyssey®.

Dynamic EQ Permet de résoudre le problème de la détérioration de la qualité du son alors que le volume est diminué en prenant en compte la perception humaine et l’acoustique de la pièce. Fonctionne avec MultEQ®.

Comp.Niveau réf Audyssey Dynamic EQ® fait référence au niveau de mixage de film standard.

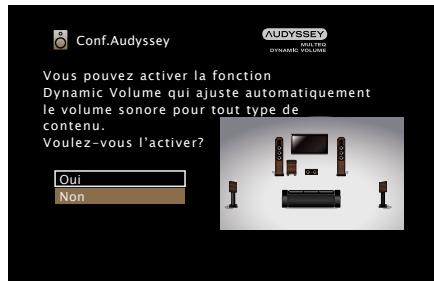

Dynamic Volume Permet de résoudre le problème de grandes variations du niveau du volume entre la TV, les films et autre contenu (entre les passages doux et forts, etc.) en ajustant automatiquement conformément au réglage du volume préféré de l’utilisateur.

Audyssey EQ manuel Utilise l’égaliseur graphique pour régler la tonalité de chaque enceinte.

Selct H-P Ajustez ou non les tonalités pour chaque enceinte ou toutes les enceintes.

Ajust.EQ Ajustez l’équilibre de tonalité pour chaque bande de fréquences. Ajustez l’enceinte sélectionnée dans la section “Selct H-P”.

Copie de courbe Pour copier la courbe “Audyssey Flat” à partir de MultEQ®.

Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe 22Vidéo Éléments de configuration Config.HDMI Description Page Permet de régler les paramètres de sortie vidéo/audio HDMI.

Sync labial auto Effectue la compensation automatique du délai temporel des sorties audio et vidéo.

Sort audio HDMI Permet de sélectionner le matériel pour la sortie audio HDMI.

HDMI PassThrough Permet de sélectionner la manière dont le récepteur AV transmet les signaux HDMI à la sortie HDMI en mode Veille.

HDMI Contrôle Permet de lier l’utilisation de différents appareils connectés en HDMI et compatibles avec la commande HDMI.

SrcePassThrough Le récepteur AV “passera par” les signaux HDMI sources lorsqu’il est en veille.

Désactiver cmde Lie la mise en veille de cet appareil aux équipements externes.

Sélectionnez les préférences d’interface utilisateur pour l’affichage à l’écran.

Volume Définit l’emplacement de l’affichage du niveau de volume principal.

Informations Affiche temporairement le statut de fonctionnement lorsque le mode audio est modifié, la source d’entrée changée.

Lecture en cours Définit la durée d’affichage de chaque menu lorsque la source d’entrée est “NETWORK”, “iPod/USB” ou “TUNER”.

Détermine le format du signal de sortie vidéo de la télévision que vous utilisez.

Affichage écran Format TV 22Entrées Éléments de configuration Description Page Affect entrée Permet de changer l’attribution du connecteur d’entrée.

Rennomer.Sources Permet de changer le nom d’affichage pour la source d’entrée.

Masquer sources Permet de supprimer de l’affichage les sources d’entrée qui ne sont pas utilisées.

Niv.source Permet d’ajuster le niveau de lecture de l’entrée audio.

Sélect.entrées Permet de régler le mode d’entrée audio et le mode de décodage.

Mode d’entrée Permet de régler les modes d’entrée audio pour les sources d’entrée.

Mode de décod. Réglez le mode décodage pour la source d’entrée.

Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe 22Enceintes Éléments de configuration Description Page Conf. Audyssey® Les caractéristiques acoustiques des enceintes connectées et du local d’écoute sont mesurées et les réglages les plus précis sont automatiquement faits.

Config.manuelle Utilisez cette procédure pour régler manuellement les enceintes ou si vous souhaitez modifier les réglages effectués avec la procédure de “Conf. Audyssey®”.

Config.Enceintes Indique la présence des enceintes et permet de sélectionner les catégories de taille des enceintes en fonction de la capacité de reproduction des graves.

Distances Permet de régler la distance entre la position d’écoute et les enceintes.

Niveaux Permet de définir le niveau de chaque enceinte pour que la tonalité d’essai soit identique en sortie sur chaque enceinte.

Crossover Permet de définir la fréquence maximale du signal grave reproduit par chaque canal vers le subwoofer.

Graves Permet de configurer la reproduction de la gamme de signaux subwoofer et LFE.

22Réseau Éléments de configuration Description Page Informations Affichage des informations sur le réseau.

Contrôle IP Active la communication réseau en mode Veille.

Nom convivial Le nom convivial est le nom par lequel cet appareil est désigné sur le réseau. Vous pouvez modifier le nom convivial selon vos préférences.

Réglages Effectuez les réglages du LAN câblé.

Diagnostic Permet de vérifier la connexion réseau.

Mode Maintenance À utiliser lorsqu’un technicien du service après-vente de Marantz ou un installateur effectue une intervention d’entretien.

Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe 22Général Éléments de configuration Description Page Langue Réglez la langue d’affichage du menu sur l’écran du téléviseur.

Veille auto Permet de régler la durée avant le basculement en mode veille auto lorsqu’aucun signal audio ou vidéo n’est émis de cet appareil.

Afficheur façade Permet de régler les paramètres relatifs à l’afficheur.

Informations Affichage d’informations sur les réglages du récepteur, les signaux d’entrée etc.

Audio Permet d’afficher des infos sur les signaux audio en entrée.

Vidéo Permet d’afficher des infos sur le signal d’entrée vidéo et le moniteur HDMI.

Etat Permet d’afficher des infos sur l’état.

Micrologiciel Affiche les infos système.

Notifications Affiche et règle les notifications de Marantz.

Données d’utilisation Sélectionne si des données d’utilisation anonymes sont envoyées ou non à Marantz.

Micrologiciel Permet de vérifier les dernières informations micrologicielles relatives aux mises à jour et mises à niveau, de mettre à jour le micrologiciel et de régler l’affichage des messages de notification.

Mise à jour Mise à jour du micrologiciel du récepteur.

Notifications Définit si un message de notification s’affiche ou non lorsqu’un nouveau micrologiciel est mis sur le marché.

Ajt nouv.option Permet d’afficher les nouvelles fonctions qui peuvent être téléchargées sur cet appareil et d’effectuer la mise à niveau.

Protection des réglages contre toute modifications involontaire.

Verrou config. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe 22Assitant.Config. Éléments de configuration Description Page Démarrez config. Effectuez les réglages/connexions/l’installation de base en fonction des indications sur l’écran du téléviseur. Choix langue Effectuez les réglages élément par élément en fonction des indications sur l’écran du téléviseur. Régl.enceintes Étalonnage enc. Config Reseau Config entrées Panneau avant Affichage Panneau arrière

Contenu Connexions Lecture Réglages Conseils Annexe Fonctionnement du menu uio p ENTER BACK Panneau avant

Utilisez uio p pour sélectionner le menu à régler ou à opérer, puis appuyez sur ENTER.

Utilisez o p pour passer au réglage désiré. Le menu s’affiche à l’écran de la TV. Appuyez sur ENTER pour entrer le réglage.

• Pour revenir à l’élément précédent, appuyez sur BACK.
• Pour quitter le menu, appuyez sur SETUP alors qu’il est à affiché à l’écran. Le menu disparaît de l’écran. SETUP Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Saisie de caractères Sur cet appareil, vous pouvez changer le nom affiché sur les écrans suivants.

• Nom préréglé (vpage 59)
• Recherche texte (vpage 95)
• Rennomer.Sources (vpage 138)
• Nom convivial (vpage 153)
• Saisie de caractères pour les fonctions réseau (vpage 62, 69, 73, 80, 83, 154) Écran-clavier

Affichez l’écran pour saisir les caractères. GExempleH Écran Renommer les sources Rennomer.Sources CBL/SAT CBL/SAT Clear Insert Delete A B C D E F G H I J K L M

Sélectionnez un caractère à saisir avec uio p, puis appuyez sur ENTER.

Recommencez les étapes 2 et 3 pour changer le nom. Utilisez uio p pour sélectionner “OK”, puis appuyez sur ENTER. N O P Q R S T U V W X Y Z 0 1 2 3 4 5 6 7 8 9 ! “ # $ % & ‘ ( ) z+ , ; < = > a/A

Sélectionnez un caractère à changer. q Utilisez uio p pour sélectionner “,” ou “.”. w Appuyez sur ENTER pour placer le curseur sur le caractère à modifier. À chaque appui sur ENTER, le curseur se déplace d’un caractère. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Audio Réglage des paramètres audio. Niveau de dialogue Niveau sub. Ce réglage permet d’ajuster le niveau de sortie pour clarifier la sortie de dialogue du canal central. Ce réglage permet d’ajuster le niveau de volume du subwoofer. 22Subwoofer 22Niveau Activation et désactivation de la sortie du subwoofer. Marche (Défaut) : Le subwoofer est activé. Arrêt : Le subwoofer n’est pas activé. –12.0dB – +12.0dB (Défaut : 0.0dB)

• Cette option peut être définie lorsque le mode audio est “DIRECT” et lorsque le “Mode subwoofer” (vpage 152) est “LFE+Main”. 22Niveau sub. Ce réglage permet d’ajuster le niveau de volume du subwoofer. –12.0dB – +12.0dB (Défaut : 0.0dB) Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe 22Gest.Intensité Paramètres surr. Cela permet d’indiquer si la sortie doit être effectuée de la manière décrite dans “Compress.Dyn.” ou directement sans compresser la gamme dynamique du contenu audio enregistré sur le disque. Marche (Défaut) : Les sorties utilisant les réglages effectués dans “Compress.Dyn.” et “Fonction de normalisation de dialogue” (vpage 158) sont activées. Arrêt : Les réglages “Compress.Dyn.” et “Normalisation de dialogue” sont désactivés et les signaux sur le disque sont émis tels quels. Vous pouvez régler les effets de champ sonore du format audio surround en fonction de vos préférences. Les éléments (paramètres) qui peuvent être ajustés dépendent du signal entré et du mode audio actuellement sélectionné. Pour les détails sur les paramètres ajustables, voir “Modes audio et paramètres surround” (vpage 186).

• Certains éléments de réglage ne peuvent être sélectionnés quand la lecture est interrompue. Effectuez les réglages pendant la lecture.

• Vous pouvez le régler en mode Dolby TrueHD. 22Home Theater EQ 22Compress.Dyn. Atténue doucement la plage des aigus supérieurs des bandes originales de films pour réduire la possible dureté et améliorer la clarté. Marche : “Home Theater EQ” est utilisé. Arrêt (Défaut) : “Home Theater EQ” n’est pas utilisé. Compression de la gamme dynamique (différence entre les sons forts et faibles). Automatique : Active/désactive automatiquement la compression de la gamme dynamique selon la source. Bas / Moyen / Haut : Réglage du niveau de compression. Arrêt : Compression de la gamme dynamique toujours désactivée.

• Vous pouvez définir “Automatique” uniquement pour la source Dolby TrueHD.
• Le réglage par défaut est sur “Arrêt”. Lorsque le signal d’entrée est la source Dolby TrueHD, le réglage par défaut est sur “Automatique”. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages 22Eff.basses fréq Affecte aussi les signaux avant G/D aux canaux surround pour un son plus étendu. Marche : Sélectionner. Arrêt (Défaut) : Ne pas sélectionner.

• Pour une meilleure reproduction des différentes sources nous vous recommandons de régler les valeurs ci-dessous.
• Sources Dolby Digital : 0dB
• Sources films DTS : 0dB
• Sources musique DTS : –10dB

• Vous pouvez définir ceci lorsque le mode audio est défini sur Dolby PLg dans le mode “Music”. 22Dimension 22Centre de l’image Déplace le centre de l’image sonore vers l’avant ou l’arrière, pour un meilleur équilibre. 0 – 6 (Défaut : 3) Distribue la sortie de dialogue entre le canal central et les canaux avant gauche et droit et élargit l’image sonore à l’avant.

0.0 – 1.0 (Défaut : 0.3)

• Vous pouvez définir ceci lorsque le mode audio est défini sur Dolby PLg dans le mode “Music”.
• Plus le chiffre est petit, plus le son surround se décale vers l’arrière; plus le chiffre est grand, plus le son surround se décale vers l’avant.

• Vous pouvez définir ceci lorsque le mode audio est défini sur DTS NEO:6 Music.
• Plus la valeur est petite, plus le dialogue est concentré sur le canal central. Plus la valeur est grande, plus le dialogue est distribué vers les canaux avant gauche et droit, et plus l’image sonore est élargie à l’avant. Affichage Panneau arrière Annexe 22Panorama Ajuste le niveau des effets basses fréquences (LFE). –10dB – 0dB (Défaut) Panneau avant Conseils

Télécommande Index Contenu Connexions Lecture Réglages 22Centre largeur Conseils Annexe Tonalité Distribue la sortie de dialogue entre le canal central et les canaux gauche et droit et élargit l’image sonore à l’avant. 0 – 7 (Défaut : 3) Réglage de la qualité tonale du son. 22Commande tonales Permet la mise sous/hors tension de la fonction de commande de tonalités. Marche : Permettre les réglages de tonalité (graves, aigus). Arrêt (Défaut) : Lecture sans réglages de tonalité.

• Vous pouvez définir ceci lorsque le mode audio est défini sur Dolby PLg dans le mode “Music”.
• Plus la valeur est petite, plus le dialogue est concentré sur le canal central. Plus la valeur est grande, plus le dialogue est distribué vers les canaux avant gauche et droit, et plus l’image sonore est élargie à l’avant. 22Graves 22Param.défaut Réglage des graves. –6dB – +6dB (Défaut : 0dB) Les paramètres “Paramètres surr.” sont rétablis à ceux par défaut. 22Aigüs Réglage des aigus. –6dB – +6dB (Défaut : 0dB)

• Le réglage en est impossible quand le mode audio est sur “DIRECT” ou “PURE DIRECT”. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages M-DAX Conseils Délai audio Les formats audio compressés, tels que MP3, WMA (Windows Media Audio) et MPEG-4 AAC réduisent la quantité de données en éliminant des composants du signal difficilement audibles pour l’oreille humaine. La fonction “M-DAX” génère les signaux éliminés pendant la compression pour restaurer le son le plus proche de celui d’origine. Elle restaure également les caractéristiques des basses d’origine pour une plage tonale riche et étendue. Lorsque vous regardez des vidéos, ajustez manuellement le délai de la sortie audio pour que l’audio et la vidéo soient synchronisées. 0ms (Défaut) – 200ms

• Cet élément peut être réglé entre 0 et 100 ms si “Sync labial auto” (vpage 133) est réglé sur “Marche” et si une TV compatible avec Synchronisation labiale automatique est connectée.
• Enregistrez “Délai audio” pour chaque source d’entrée. 22Mode Haut : Mode optimisé pour les sources compressées avec de faibles aigus (en-dessous de 64 kbps). Moyen : Appliquez un boost adapté aux aigus et graves des sources compressées (en-dessous de 96 kbps). Bas : Mode optimisé pour les sources compressées avec des aigus normaux (au-dessus de 96 kbps). Arrêt (Défaut) : Ne pas utiliser “M-DAX”. Volume Permet de régler le volume. 22Échelle Régler l’affichage du volume. 0 – 98 (Défaut) : Afficher dans la gamme de 0 (Min) à 98. –79.5dB – 18.0dB : Afficher ---dB (Min), gamme de –79,5 dB à 18,0 dB.

• Cet élément peut être réglé avec les signaux analogiques ou quand un signal PCM (Fréq. échantillonage. = 44,1/48 kHz) est entré.
• Les réglages “M-DAX” sont mémorisés pour chaque source d’entrée.
• Le réglage en est impossible quand le mode audio est sur “DIRECT” ou “PURE DIRECT”.
• Vous pouvez également l’activer en appuyant sur M-DAX sur l’unité principale.
• Le témoin M-DAX s’allume. Panneau avant Annexe Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages 22Limite Conseils Annexe Audyssey Réglages de volume maximum. 60 (–20dB) / 70 (–10dB) / 80 (0dB) Arrêt (Défaut) Permet d’effectuer les réglages Audyssey MultEQ®, Audyssey Dynamic EQ® et Audyssey Dynamic Volume®. Ces réglages sont accessibles après que la procédure “Conf. Audyssey®” a été effectuée. Pour en savoir plus sur la technologie Audyssey, reportez-vous à la page 191. 22Niveau démarrage

Définir le volume à la mise en marche de l’appareil. Dernière (Défaut) : Utiliser les réglages mémorisés à partir de la dernière session. Sourdine : Toujours passer en sourdine au démarrage de l’appareil. 1 – 98 (–79dB – 18dB) : Le volume est réglé au niveau défini.

• Les réglages “MultEQ®”, “Dynamic EQ” et “Dynamic Volume” sont mémorisés pour chaque source d’entrée.
• Les réglages “MultEQ®”, “Dynamic EQ” et “Dynamic Volume” sont impossibles quand le mode audio est réglé sur “DIRECT” ou “PURE DIRECT”. 22MultEQ® MultEQ® compense les caractéristiques de temps et de fréquence de la zone d’écoute en fonction des résultats de mesure obtenus avec la configuration Audyssey®. La sélection s’effectue parmi trois types de courbes de compensation. Nous conseillons le réglage “Audyssey”. Audyssey (Défaut) : Optimisez la réponse de fréquence de tous les enceintes. Audyssey Byp. L/R : Optimisez la réponse de fréquence des enceintes sauf les enceintes avant droit et gauche. Audyssey Flat : Optimisez la réponse de fréquence de toutes les enceintes pour une réponse linéaire. EQ manuel : Appliquer la réponse en fréquence obtenue par “EQ manuel” (vpage 131). Arrêt : Éteignez l’égaliseur “MultEQ®”. 22Niveau sourdine Régler le niveau d’atténuation pendant la mise en sourdine. Complet (Défaut) : Le son est complètement coupé. –40dB : Le son est abaissé de 40 dB. –20dB : Le son est abaissé de 20 dB.

• Si vous utilisez un casque, “MultEQ®” passe automatiquement sur “Arrêt”. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages 22Dynamic EQ Conseils Annexe 22Comp.Niveau réf Permet de résoudre le problème de la détérioration de la qualité du son alors que le volume est diminué en prenant en compte la perception humaine et l’acoustique de la pièce. Fonctionne avec MultEQ®. Marche (Défaut) : Utiliser Dynamic EQ. Arrêt : Ne pas utiliser Dynamic EQ. Audyssey Dynamic EQ® fait référence au niveau de mixage de film standard. Il fait les réglages pour maintenir la réponse de référence et l’enveloppement surround quand le volume est coupé à partir de 0 dB. Cependant, le niveau de référence du film n’est pas toujours utilisé en musique ou pour d’autres contenus que des films. Le décalage de niveau de référence Dynamic EQ offre trois décalages à partir de la référence de niveau du film (5 dB, 10 dB et 15 dB) qui peuvent être sélectionnés quand le niveau de mixage du contenu n’est pas dans la norme. Les niveaux de réglage recommandés pour le contenu sont affichés ci-dessous. 0dB (Réf. film) (Défaut) : Optimisé pour le contenu tel que des films. 5dB : Sélectionnez ce réglage pour le contenu qui a une très large gamme dynamique, comme la musique classique. 10dB : Sélectionnez ce réglage pour le jazz ou d’autres musiques qui ont une large gamme dynamique. Ce réglage doit aussi être sélectionné pour le contenu TV, vu qu’il est en général mixé à 10 dB en dessous de la référence du film. 15dB : Sélectionnez ce réglage pour la musique pop/rock ou autre programme qui est mixé à de très hauts niveaux d’écoute et a une gamme dynamique comprimée.

• Quand le paramètre “Dynamic EQ” du menu est sur “Marche”, il n’est pas possible d’effectuer un réglage “Commande tonales” (vpage 127).

• Le réglage est activé quand “Dynamic EQ” (vpage 130) est sur “Marche”. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages 22Dynamic Volume Conseils Annexe EQ manuel Permet de résoudre le problème de grandes variations du niveau du volume entre la TV, les films et autre contenu (entre les passages doux et forts, etc.) en ajustant automatiquement conformément au réglage du volume préféré de l’utilisateur. Heavy : Ajustement le plus important sur les sons les plus forts et les plus bas. Medium : Ajustement moyen sur les sons les plus bas et les plus forts. Light : Ajustement le moins important sur les sons les plus bas et les plus forts. Arrêt (Défaut) : Ne pas utiliser “Dynamic Volume”. Utilisez l’égaliseur graphique 9 bandes pour régler la tonalité de chaque enceinte.

• L’élément “EQ manuel” peut être réglé lorsque “MultEQ®” (vpage 129) est réglé sur “EQ manuel”.
• Les enceintes pour lesquelles “EQ manuel” peut être réglé sont différentes en fonction du mode audio. 22Selct H-P Ajustez ou non les tonalités pour chaque enceinte ou toutes les enceintes. Tous Gauche/droite (Défaut) Chaque

• Si l’option “Dynamic Volume” est sur “Oui” dans le menu “Conf. Audyssey®” (vpage 140), le paramétrage est automatiquement sélectionné sur le choix “Medium”. 22Ajust.EQ Ajustez l’équilibre de tonalité pour chaque bande de fréquences. Ajustez l’enceinte sélectionnée dans la section “Selct H-P”. q Sélectionnez l’enceinte. w Sélectionnez le réglage de la bande de fréquences. 63Hz / 125Hz / 250Hz / 500Hz / 1kHz / 2kHz / 4kHz / 8kHz / 16kHz e Réglez le niveau. –20.0dB – +6.0dB (Défaut : 0.0dB) Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils 22Copie de courbe Pour copier la courbe “Audyssey Flat” à partir de “MultEQ®” (vpage 129).

• “Copie de courbe” s’affiche après que la procédure de “Conf. Audyssey®” a été effectuée. 22Param.défaut Les paramètres “EQ manuel” sont rétablis à ceux par défaut. Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contenu Connexions Lecture Réglages Conseils Annexe Vidéo Effectuez les réglages vidéo. 22HDMI PassThrough Config.HDMI Permet de sélectionner la manière dont le récepteur AV transmet les signaux HDMI à la sortie HDMI en mode Veille. Marche (Défaut) : Transmet l’entrée HDMI sélectionnée via la sortie HDMI du récepteur AV lorsque le récepteur AV est en mode Veille. Arrêt : Aucun signal HDMI n’est transmis via la sortie HDMI du récepteur AV en mode Veille. Réglage des paramètres de sortie vidéo/audio HDMI. REMARQUE

• Quand “HDMI PassThrough” et “HDMI Contrôle” est sur “Marche”, la consommation en mode Veille est plus élevée. Si vous n’utilisez pas cet appareil pendant une période prolongée, il est conseillé de débrancher le cordon d’alimentation de la prise murale. 22Sync labial auto 22HDMI Contrôle Effectue la compensation automatique du délai temporel des sorties audio et vidéo. Marche (Défaut) : Compensé. Arrêt : Non compensé. Permet de lier l’utilisation de différents appareils connectés en HDMI et compatibles avec la commande HDMI. Marche : Réglage à sélectionner pour utiliser la fonction de commande HDMI. Arrêt (Défaut) : Réglage à utiliser lorsque vous ne souhaitez pas utiliser la fonction de commande HDMI. 22Sort audio HDMI Permet de sélectionner le matériel pour la sortie audio HDMI. AVR (Défaut) : Lecture par les enceintes connectées au récepteur. TV : L ecture par une télévision connectée au récepteur.

• Consultez les instructions d’utilisation de chaque composant connecté pour vérifier les réglages.
• Se reporter à “Fonction de contrôle HDMI” (vpage 108) pour en savoir plus sur la fonction de contrôle HDMI.

• Lorsque la fonction de commande HDMI est activée, la priorité est donnée au réglage audio du téléviseur (vpage 108 “Fonction de contrôle HDMI”).
• Lorsque cet appareil est sous tension et que “Sort audio HDMI” est réglé sur “TV”, l’audio est transmis en tant que 2 canaux à partir de la borne HDMI OUT. Panneau avant Affichage Panneau arrière REMARQUE
• Si les réglages “HDMI Contrôle” ont été modifiés, pensez à toujours éteindre puis remettre sous tension les appareils connectés après cette modification.

Télécommande Index Contenu Connexions Lecture Réglages 22SrcePassThrough Sélectionnez les préférences d’interface utilisateur pour l’affichage à l’écran. 22Volume Définit l’emplacement de l’affichage du niveau de volume principal. Bas (Défaut) : Affichage bas. Haut : Affichage haut. Arrêt : Désactiver l’affichage. zz “SrcePassThrough” peut être réglé lorsqu’aucune des bornes HDMI est attribuée à “CD” pour la source d’entrée dans le réglage “Affect entrée” (vpage 136).

• Si l’affichage du volume principal est difficile à lire lorsque du texte est superposé au sous-titrage d’un film, réglez-le sur “Haut”.

• “SrcePassThrough” peut être activé lorsque “HDMI Contrôle” est défini sur “Arrêt” ou que “HDMI PassThrough” est défini sur “Arrêt”. 22Informations 22Désactiver cmde Affiche temporairement le statut de fonctionnement lorsque le mode audio est modifié, la source d’entrée changée. Marche (Défaut) : Activer l’affichage. Arrêt : Désactiver l’affichage. Lie la mise en veille de cet appareil aux équipements externes. Tous (Défaut) : Si laTV branchée est mise hors tension indépendamment de la source d’entrée, l’appareil est automatiquement mis en veille. Vidéo : Avec une source d’entrée sélectionnée attribuée à “HDMI” ou “VIDEO” (vpage 137), lorsque vous mettez le téléviseur hors tension, cet appareil se met automatiquement en veille. Arrêt : L’appareil n’est pas lié à la mise sous/hors tension de la TV. Affichage Panneau arrière Annexe Affichage écran Le récepteur AV “passera par” les signaux HDMI sources lorsqu’il est en veille. Dernière : Choisissez cette option pour “passer par” la dernière source vidéo d’entrée HDMI utilisée. CBL/SAT (Défaut) / Blu-ray/DVD / GAME / AUX / MEDIA PLAYER / CDz : Choisissez cette source pour “passer par” la source d’entrée sélectionnée lorsque l’appareil est en mode veille. Panneau avant Conseils 22Lecture en cours Définit la durée d’affichage pour l’affichage de la lecture lorsque la source d’entrée est “NETWORK”, “iPod/USB” ou “TUNER”. Toujours actif (Défaut) : Affichage permanent. Arrêt auto : Conserver l’affichage pendant 30 secondes après l’activation.

Télécommande Index Contenu Connexions Lecture Réglages Conseils Format TV Détermine le format du signal vidéo à la sortie de la télévision que vous utilisez. 22Format NTSC (Défaut) : Sélectionner la sortie NTSC. PAL : Sélectionner la sortie PAL.

• L’option “Format” peut également être réglée de la manière suivante. Cependant, l’écran du menu ne s’affiche pas. Maintenez les touches PRESET CH – et STATUS de l’appareil principal enfoncées pendant au moins 3 secondes. “V.Format:<NTSC>” s’affiche sur l’écran.

2. Utilisez PRESET CH +, – sur l’appareil principal et définissez le format du

3. Appuyez sur STATUS sur l’appareil principal pour terminer le réglage.

• Si un format différent du format vidéo du moniteur connecté est défini, l’image ne s’affichera pas correctement. Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contenu Connexions Lecture Réglages Annexe Conseils Entrées Réalisation des réglages concernant la lecture de la source d’entrée. Vous n’avez pas besoin de modifier les réglages pour utiliser l’appareil. Effectuez des réglages lorsque cela s’avère nécessaire. Affect entrée

• Par défaut, chaque élément est réglé comme suit. En effectuant les connexions comme indiqué par les sources d’entrée imprimées sur les bornes d’entrée audio/vidéo de cet appareil, il vous suffit d’appuyer une seule fois sur les touches de sélection de la source d’entrée pour lire aisément de l’audio ou de la vidéo à partir d’un dispositif connecté. Si vous avez des connexions différentes des réglages par défaut, les bornes d’entrée HDMI, les bornes d’entrée audio numérique, les bornes d’entrée audio analogique et les bornes d’entrée vidéo affectées à chaque source d’entrée peuvent être modifiées à l’aide de ces éléments. Source d’entrée Panneau avant Affichage DIGITAL ANALOG VIDEO Coax

nn Utilisateurs de TV/boîtier pour satellite, veuillez noter Lors de l’utilisation de la sortie audio optique ou numérique coaxiale sur un TV/boîtier satellite : Pour lire le signal vidéo attribué à “HDMI” associé au signal audio attribué à “Affect entrée” – “DIGITAL”, vous devrez également sélectionner “Numérique” dans “Mode d’entrée” (vpage 139).

Télécommande Index Contenu Connexions Lecture Réglages 22HDMI Conseils 22VIDEO Réglez ce paramètre pour changer l’attribution des prises d’entrée HDMI aux sources d’entrée. 1 / 2 / 3 / 4 / Front : Attribue une borne d’entrée HDMI à la source d’entrée sélectionnée. N’attribue pas de borne d’entrée HDMI à la source d’entrée sélectionnée. Réglez ce paramètre pour changer l’attribution des bornes d’entrée vidéo composantes aux sources d’entrée. 1/2/3: Attribue une borne d’entrée vidéo à la source d’entrée sélectionnée. N’attribue pas de borne d’entrée vidéo à la source d’entrée sélectionnée.

• Si “HDMI Contrôle” (vpage 133) est réglé sur “Marche”, la borne d’entrée HDMI ne peut pas être attribuée à la “TV AUDIO”. Les paramètres “Affect entrée” sont rétablis à ceux par défaut. 22DIGITAL Réglez ce paramètre pour changer l’attribution des bornes d’entrée audio numérique aux sources d’entrée. Coax (Coaxial) / Opt (Optique) : Attribue une borne d’entrée audio numérique à la source d’entrée sélectionnée. N’attribue pas de borne d’entrée audio numérique à la source d’entrée sélectionnée. 22ANALOG Réglez ce paramètre pour changer l’attribution des bornes d’entrée audio analogique aux sources d’entrée. 1/2/3: Attribue une borne d’entrée audio analogique à la source d’entrée sélectionnée. N’attribue pas de borne d’entrée audio analogique à la source d’entrée sélectionnée. Panneau avant Affichage Panneau arrière Annexe

Télécommande Index Contenu Connexions Lecture Réglages Rennomer.Sources Permet de supprimer de l’affichage les sources d’entrée qui ne sont pas utilisées. Afficher (Défaut) : Utiliser cette source. Cachez : N e pas utiliser cette source. Niv.source Cette fonction permet de corriger le niveau de lecture de l’entrée audio de la source d’entrée sélectionnée. Utilisez cette fonction s’il y a des différences de niveau du volume d’entrée entre les différentes sources. –12dB – +12dB (Défaut : 0dB)

• Vous pouvez entrer jusqu’à 12 caractères. Pour la saisie de caractères, voir page 123. Affichage Annexe Masquer sources Permet de changer le nom d’affichage pour la source d’entrée. Ceci est pratique lorsque le nom de votre appareil et celui de cet appareil sont différents. Vous pouvez modifier le nom selon vos préférences. Lorsque le nom a été défini, il s’affiche sur l’affichage de cet appareil et sur l’écran de menu. CBL/SAT / Blu-ray/DVD / GAME / AUX / MEDIA PLAYER / CD / TV AUDIO / M-XPort : Modifiez le nom d’affichage de la source d’entrée sélectionnée. Param.défaut : Les paramètres “Rennomer.Sources” sont rétablis à ceux par défaut. Panneau avant Conseils Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils 22Mode de décod. Sélect.entrées Réglez le mode décodage pour la source d’entrée. Automatique (Défaut) : Détecter automatiquement le signal d’entrée audio numérique, le décoder et le reproduire. PCM : Décoder et reproduire uniquement les signaux PCM en entrée. DTS : Décoder et reproduire uniquement les signaux DTS en entrée. Réglez le mode d’entrée audio et le mode de décodage de chaque source d’entrée. Les modes d’entrée accessibles peuvent varier en fonction de la source d’entrée. 22Mode d’entrée

Définit les modes d’entrée audio pour les différentes sources d’entrée. Normalement, il est recommandé de régler le mode d’entrée audio sur “Automatique”. Automatique (Défaut) : Détecter automatiquement le signal en entrée et lancer la lecture. HDMI : Lire uniquement les signaux en provenance de l’entrée HDMI. Numérique : Lire uniquement les signaux en provenance de l’entrée audio numérique. Analogique : Lire uniquement les signaux en provenance de l’entrée audio analogique.

• Cet élément peut être réglé pour les sources d’entrée pour lesquelles “HDMI” ou “DIGITAL” a été attribué dans “Affect entrée” (vpage 136).
• Normalement, ce mode doit être réglé sur “Automatique”. Il est recommandé de régler “PCM” ou “DTS” lorsque l’audio est manquant au débit ou qu’un bruit se produit.

• Lorsque des signaux numériques entrent correctement, le témoin ~ s’allume sur l’affichage. Si le témoin ~ ne s’allume pas, vérifiez “Affect entrée” (vpage 136) et les connexions.
• Si l’option “HDMI Contrôle” est réglée sur “Marche” et si une TV compatible ARC est branchée via les bornes HDMI MONITOR, le mode d’entrée dont la source d’entrée est “TV AUDIO” est paramétré sur ARC. Panneau avant Annexe Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Enceintes Les caractéristiques acoustiques des enceintes connectées et du local d’écoute sont mesurées et les réglages les plus précis sont automatiquement faits. Cette procédure s’appelle “Conf. Audyssey®”. Vous n’avez pas à effectuer la configuration Audyssey® lorsque vous avez déjà effectué l’étalonnage enceintes dans l’assistant de configuration. Pour configurer manuellement les enceintes, utilisez l’option “Config.manuelle” (vpage 149) du menu. Conf. Audyssey® REMARQUE

• Le silence doit régner le plus possible dans la pièce. Un bruit de fond peut interrompre les mesures. Fermez les fenêtres et éteignez les appareils électroniques (téléviseurs, radios, climatiseurs, éclairages fluorescents, etc.). Les sons émis par ces appareils pourraient avoir une incidence sur les mesures.
• Pendant les mesures, placez les téléphones portables hors de la pièce d’écoute. Les signaux de téléphonie mobile pourraient perturber les mesures.
• Pendant les mesures, ne laissez aucun objet sur le passage et ne restez pas debout entre les enceintes et le microphone. Ne tenez pas le microphone de mesures et de configuration dans vos mains pendant les mesures. Les relevés seraient incorrects.
• Pendant le processus de mesures, les tons de tests audibles proviendront des enceintes et des subwoofers, mais ceci fait partie du fonctionnement normal. S’il y a un bruit de fond dans la pièce, le volume de ces signaux d’essai augmente.
• Si vous utilisez la touche VOLUME df de la télécommande ou VOLUME de l’appareil au cours des mesures, celles-ci sont annulées.
• Il n’est pas possible d’effectuer ces mesures lorsqu’un casque est connecté. Débranchez le casque audio avant de procéder à la configuration Conf. Audyssey®. Pour effectuer les mesures, placez le microphone de mesures et de configuration en différents endroits dans toute la zone d’écoute. Pour un meilleur résultat, il est recommandé d’effectuer la mesure sur six points, comme illustré (jusqu’à six positions).

• Lorsque vous exécutez la configuration Conf. Audyssey®, les fonctions Audyssey MultEQ®/Audyssey Dynamic EQ®/Audyssey Dynamic Volume® deviennent actives (vpage 129, 131). Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages 22À propos du placement du microphone de mesures et de configuration GExemple qH GExemple wH FL SW C

( : Positions de mesure)

FL Enceinte avant (G) FR Enceinte avant (D) C Enceinte centrale Panneau avant La position d’écoute principale est la position où plusieurs auditeurs ou une personne seule s’assoient naturellement dans l’enceinte de l’environnement d’écoute. Avant de lancer la procédure Conf. Audyssey®, disposez le microphone de mesures et de configuration dans la position d’écoute principale. Audyssey MultEQ® utilise les mesures à partir de ce point pour calculer la distance de l’enceinte, le niveau, la polarité et la valeur de croisement du subwoofer.

( : Positions de mesure)

• Pour effectuer les mesures, placez le microphone de mesures et de configuration calibré successivement dans plusieurs points de la zone d’écoute comme dans l’GExemple qH.
• Même si la zone d’écoute est petite comme dans l’GExemple wH, la mesure sur plusieurs points aura pour résultat de rectifier positivement l’écoute. FL SW C Conseils

Télécommande Index Contenu Connexions Lecture Réglages Procédure pour les réglages des enceintes (Conf. Audyssey®)

Conseils Installez le microphone de mesures et de configuration sur un trépied ou un support et installez-le à la position d’écoute principale. Lorsque vous réglez le microphone de configuration, pointez-le vers le plafond, à hauteur de vos oreilles dans la position d’écoute. Préparation

Mesure Si vous utilisez un subwoofer compatible avec les réglages suivants, configurez-le comme indiqué ci-dessous. nn Subwoofer doté d’un mode direct Placez le mode direct sur “Marche” et désactivez le réglage du volume et le réglage de la fréquence croisée. Calcul nn Subwoofer ne possédant pas de mode direct Effectuez les réglages suivants:

• Volume : “position 12 heures”
• Fréquence croisée : “Fréquence maximale/la plus élevée”
• Filtre passe-bas : “Arrêt”
• Mode veille : “Arrêt” Vérification Mémoriser Fin Panneau avant Affichage Annexe Panneau arrière

Télécommande Index Contenu

Connectez le microphone de mesures et de configuration sur la prise SETUP MIC de cet appareil. Conseils Annexe Sélectionner “Démarrer” et appuyez ensuite sur ENTER. Sélectionnez “Suivant” et appuyez ensuite sur ENTER. Sélectionnez “Lancer Test” et appuyez ensuite sur ENTER.

• La mesure peut prendre plusieurs minutes. REMARQUE
• Si “Attention!” s’affiche sur l’écran du téléviseur : Allez à “Message d’erreur” (vpage 147). Vérifiez les points concernés et effectuez les procédures nécessaires. Lorsque le microphone de mesures et de configuration est connecté, l’écran suivant s’affiche. nn Quand la mesure s’arrête q Appuyez sur BACK pour afficher l’écran contextuel. w Appuyez sur o pour sélectionner “Oui” et appuyez ensuite sur ENTER. Conf.Audyssey C onn e c te z l e s e nce int e s e t le s place r c omm e i n d i qué dans le manue l. Démarrer Panneau avant Affichage Panneau arrière

Télécommande Index Contenu

Les enceintes détectées sont affichées.

Disposez le microphone de mesures et de configuration à la position 2, sélectionnez “Continuer”, puis appuyez sur ENTER. Oui Oui Oui Oui Refaire Dernier.Test Annexe La mesure du deuxième point démarre. Les mesures peuvent être effectuées jusqu’à six points. Conf.Audyssey Détection d’enceintes Avant Centrale Subwoofer Surround Conseils Conf.Audyssey Pla c ez le m ic ro p ho ne à ha uteur d ’o reille et à la d euxième p o sitio n d ’éc o ute. Continuer Calcul Suivant Sélectionnez “Suivant” et appuyez ensuite sur ENTER. Retour

• Pour passer la mesure de la deuxième position d’écoute et des suivantes, appuyez sur i pour sélectionner “Calcul” et appuyez sur ENTER pour passer à l’étape 12. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu

Répétez l’étape 9 pour mesurer les positions 3 à 6. Conseils Annexe Utilisez ui pour sélectionner l’élément à vérifier, puis appuyez sur ENTER. Sélectionner “Calcul” et appuyez ensuite sur ENTER. Conf.Audyssey Ap p uyez sur “Mém o riser” p o ur enregistrer les résulta ts d es c a lc uls. Conf.Audyssey L e c a l i b rage e s t t e r miné . Ca l c u l e n cour s . . . . V e ui l l e z pat ie nt e r . . . Config.Enceintes Distances Niveaux Crossover 75% Mémoriser

• Les subwoofers peuvent mesurer une distance constatée plus grande que la distance réelle du fait du retard électrique commun aux subwoofers.

• L’analyse prend plusieurs minutes. Plus il y a d’enceintes et de positions de mesure, plus l’analyse est longue. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu

Sélectionner “Mémoriser” et appuyez ensuite sur ENTER. Conseils Annexe Activez Audyssey Dynamic Volume®. Enregistrez les résultats des mesures. Conf.Audyssey Vo us p o uvez a c tiver la fo nc tio n Dyna m ic Vo lume q ui a juste a uto ma tiq uement le vo lume so no re p o ur to ut ty p e d e c o ntenu. Vo ulez-vo us l’a c tiver? Conf.Audyssey A p p u y e z s ur “Mé mor is e r ” pour e nr e g is t r e r l e s ré s u lt at s de s calculs . Oui Non Config.Enceintes Distances Niveaux Crossover Mémoriser

• Cette fonction ajuste le volume de sortie au niveau optimal tout en surveillant constamment le niveau d’entrée audio de l’appareil. Le contrôle du volume optimal s’effectue automatiquement sans aucune perte de dynamisme et de clarté du son lorsque, par exemple, le volume augmente soudainement dans les spots publicitaires pendant les programmes de télévision.

• La sauvegarde des résultats nécessite 20 secondes environ. REMARQUE
• Veillez à ne pas éteindre l’appareil pendant l’enregistrement des résultats des mesures.

Débranchez le microphone de mesures et configuration de la prise SETUP MIC de l’appareil. Panneau avant Affichage Panneau arrière

• Après “Conf. Audyssey®”, ne modifiez pas les connexions des enceintes ni le volume des subwoofers. Si une modification intervient par erreur, reprenez “Conf. Audyssey®”.

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Message d’erreur Si la procédure “Conf. Audyssey®” n’a pas pu être achevée à cause de la disposition des enceintes, des conditions de mesure, etc., un message d’erreur s’affiche.Si cela se produit, vérifiez les points concernés et prenez les mesures nécessaires. Coupez l’alimentation avant de vérifier les connexions des enceintes. Exemples Détails de l’erreur Remèdes Microphone ou Enceinte est Aucun

• Le microphone de mesures et de configuration n’a pas été détecté.
• Toutes les enceintes n’ont pas été détectées.

• Connectez le microphone de mesures et de configuration fourni sur la prise SETUP MIC de cet appareil.
• Vérifiez les connexions des enceintes. Le bruit ambiant est trop élevé ou le niveau est trop faible

• Il y a trop de bruit dans la pièce.
• L’enceinte ou l’audio subwoofer est trop faible.

• Éteignez ou éloignez l’appareil à l’origine du bruit.
• Essayez à nouveau lorsque les environs sont silencieux.
• Vérifiez l’installation et l’orientation des enceintes.
• Réglez le volume du subwoofer. Avant D : Aucun

• L’enceinte affichée n’a pas pu être détectée.

• Vérifiez les connexions des enceintes affichées. Avant D : Phase

• L’enceinte affichée est connectée avec des polarités inversées.

• Vérifiez les polarités des enceintes affichées.
• Ce message d’erreur peut s’afficher avec certains enceintes, même si elles sont connectées correctement. Si vous êtes sûr que le branchement est correct, appuyez sur p pour sélectionner “Ignorer erreur”, puis appuyez sur ENTER. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Retour aux réglages “Conf. Audyssey®” Si vous définissez “Réinitialisez...” sur “Restaurez”, vous pouvez revenir au résultat de la mesure de configuration Audyssey® (valeur calculée au départ par MultEQ®), même lorsque vous avez modifié chaque réglage manuellement. Conf.Audyssey Conn e c te z l e s e nce int e s e t le s place r c omm e i n d i q ué dans le manue l. Voir résultats Réinitialisez... Démarrer Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contenu Connexions Lecture Réglages Config.manuelle Conseils 22Centrale Définir la présence et la taille de l’enceinte centrale. Large : Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences. Petit (Défaut) : Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences. Aucun : Réglage à utiliser lorsqu’aucune enceinte centrale n’est connectée. Utilisez cette procédure pour régler manuellement les enceintes ou si vous souhaitez modifier les réglages effectués avec la procédure de “Conf. Audyssey®”.

• Si vous modifiez les réglages des enceintes après la configuration Audyssey®, il n’est pas possible de sélectionner Audyssey MultEQ® , Audyssey Dynamic EQ® et Audyssey Dynamic Volume® (vpage 129, 131).
• La “Config.manuelle” peut être utilisée même s’il n’y a pas eu modification des réglages. Effectuez des réglages uniquement si cela s’avère nécessaire. 22Subwoofer Définir la présence d’un subwoofer. Oui (Défaut) : Réglage à utiliser lorsque le système comprend un subwoofer. Non : Réglage à sélectionner lorsqu’aucun subwoofer n’est connecté. Config.Enceintes Indique la présence des enceintes et permet de sélectionner les catégories de taille des enceintes en fonction de la capacité de reproduction des graves. 22Surround Définir la présence et la taille des enceintes surround. Large : Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences. Petit (Défaut) : Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences. Aucun : Réglage à utiliser quand les enceintes surround ne sont pas connectées. 22Avant Définir le type d’enceinte avant. Large : Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences. Petit (Défaut) : Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

• Lorsque “Subwoofer” est réglé sur “Non”, “Avant” est automatiquement réglé sur “Large”.
• Lorsque “Avant” est réglé sur “Petit”, “Centrale” et “Surround“ ne peuvent pas être réglés sur “Large”. Panneau avant Affichage Annexe Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Distances Conseils Niveaux Permet de régler la distance entre la position d’écoute et les enceintes. Avant d’effectuer les réglages, mesurez la distance entre la position d’écoute et les différentes enceintes. Permet de définir le niveau de chaque enceinte pour que la tonalité d’essai soit identique en sortie sur chaque enceinte. 22Dém tonal.essai 22Unité Sortie des tonalités d’essai. Un son test est émis depuis l’enceinte sélectionnée. Pendant l’écoute du son test, ajustez le volume de sortie sur l’enceinte sélectionnée. –12.0dB – +12.0dB (Défaut : 0.0dB) Permet de régler l’unité de distance. Pieds (Défaut) Mètres

• Quand l’option “Niveaux” est ajustée, les valeurs ajustées sont définies pour tous les modes audio.
• Lorsque le casque est connecté à la borne PHONES de cet appareil, vous ne pouvez pas régler l’option “Niveaux”. Permet de régler l’incrément minimum de réglage de la distance. 1ft (Défaut) / 0.1ft 0.1m / 0.01m 22Param.défaut 22Param.défaut Les paramètres “Niveaux” sont rétablis à ceux par défaut. Les paramètres “Distances” sont rétablis à ceux par défaut. 22Réglez la distance 0.0ft – 60.0ft / 0.00m – 18.00m

• Les enceintes qui peuvent être sélectionnées sont différentes selon les réglages “Config.Enceintes” (vpage 149).
• Réglages par défaut : Avant G / Avant D / Centrale / Subwoofer : 12,0 ft (3,60 m) Surround G / Surround D : 10,0 ft (3,00 m)
• Réglez la différence de distance entre enceintes à moins de 20,0 ft (6,00 m). Panneau avant Annexe Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Annexe 22Sélection de la fréquence croisée Crossover 40Hz / 60Hz / 80Hz (Défaut) / 90Hz / 100Hz / 110Hz / 120Hz / 150Hz / 200Hz / 250Hz Permet de régler en fonction de la fréquence de limite inférieure des fréquences de base qui peuvent être lues sur chaque enceinte.

• Le paramètre “Crossover” peut être réglé lorsque le réglage du paramètre “Mode subwoofer” (vpage 152) est “LFE+Main” ou lorsque l’une des enceintes est réglée sur “Petit”.
• La fréquence croisée par défaut est “80Hz”. Il s’agit du réglage idéal pour un fonctionnement optimal avec la plus grande gamme d’enceintes. Nous recommandons un réglage à une fréquence supérieure à la fréquence croisée lorsque de petites enceintes sont utilisées. Par exemple, effectuez le réglage sur “250Hz” lorsque la plage de fréquence des enceintes est 250 Hz – 20 kHz.
• Pour les enceintes réglées sur “Petit”, le contenu de basse fréquence en dessous de la fréquence croisée est atténuée au niveau des enceintes et le contenu des basses est alors re-livré vers le subwoofer ou aux enceintes (G/D) avant si elle sont été réglées sur Large.
• Les enceintes qui peuvent être réglées quand l’option “Individuel” est sélectionnée sont différentes selon le réglage du paramètre “Mode subwoofer” (vpage 152).
• Quand “LFE” est sélectionné, les enceintes réglées sur “Petit” pour “Config. Enceintes” (vpage 149) peuvent être réglées. Si les enceintes sont réglées sur “Large”, “Total” s’affiche et le réglage ne peut pas être effectué.
• Lorsque “LFE+Main” est sélectionné, les enceintes peuvent être réglées peu importe le réglage “Config.Enceintes” (vpage 149). Permet de sélectionner le mode de définition de la fréquence croisée. Voir le manuel des enceintes pour plus de renseignements concernant la fréquence croisée. Tous (Défaut) : Permet de régler la même fréquence croisée pour toutes les enceintes. Individuel : Permet de sélectionner les points de croisement pour chaque enceinte individuellement. Panneau avant Conseils Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils 22LPF pour LFE Graves Permet de régler la gamme d’émission du signal LFE. Réglez cela lorsque vous souhaitez changer la fréquence de lecture (point de filtre passe-bas) du subwoofer. 80Hz / 90Hz / 100Hz / 110Hz / 120Hz (Défaut) / 150Hz / 200Hz / 250Hz Permet de configurer la reproduction de la gamme de signaux subwoofer et LFE. 22Mode subwoofer Permet de sélectionner les signaux de la gamme des graves qui seront reproduits par le subwoofer. LFE (Défaut) : Le signal de gamme des graves du canal réglé sur la taille d’enceinte “Petit” est ajouté à la sortie de signal LFE du subwoofer. LFE+Main : Le signal de gamme basse de tous les canaux est ajouté à la sortie de signal LFE du subwoofer. Il s’agit généralement du réglage idéal pour la plupart des systèmes.

• L’élément “Mode subwoofer” peut être réglé lorsque “Config.Enceintes” – “Subwoofer” (vpage 149) est réglé sur une option autre que “Non”.
• Écoutez de la musique ou un film puis sélectionnez le mode produisant les graves les plus puissants.
• Si les options “Avant” et “Centrale” de “Config.Enceintes” (vpage 149) sont réglées sur “Large” et que “Mode subwoofer” est réglé sur “LFE”, il se peut que les subwoofers n’émettent aucun son, suivant le signal d’entrée ou le mode audio sélectionné. Sélectionnez “LFE+Main” si vous voulez que les signaux de des graves soient toujours reproduits par le subwoofer. Panneau avant Affichage Panneau arrière Annexe

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Réseau Pour utiliser cet appareil en le connectant à un réseau domestique, vous devez configurer les paramètres réseau. Si vous effectuez cette opération via DHCP, définissez “DHCP” sur “Marche” (réglage par défaut). Cet appareil pourra ainsi utiliser votre réseau domestique. Lorsque vous affectez une adresse IP à chaque appareil manuellement, vous devez affecter une adresse IP à cet appareil à l’aide des réglages “Adresse IP” et entrer des informations sur votre réseau domestique (LAN) telles que l’adresse de passerelle et le masque de sous-réseau, etc. Informations Nom convivial Affichage des informations sur le réseau. Nom convivial / DHCP Marche ou Arrêt / Adresse IP / Adresse MAC Le nom convivial est le nom par lequel cet appareil est désigné sur le réseau. Vous pouvez modifier le nom convivial selon vos préférences.

22Modifier Modifie le nom convivial.

• Une adresse MAC est nécessaire pour créer un compte vTuner.

• Lors de la première utilisation, le nom convivial par défaut est “Marantz NR1504”.
• Vous pouvez entrer jusqu’à 63 caractères.
• Pour la saisie de caractères, voir page 123. Contrôle IP Active la communication réseau en mode Veille. Arrêt en veille : Arrêt des fonctions réseau en veille. Le réseau est activé en mode veille. L’unité Toujours actif (Défaut) : principale peut être contrôlée avec un contrôleur compatible réseau. 22Param.défaut Permet de restaurer à sa valeur par défaut le nom convivial, qui a été modifié.

• Lors de l’utilisation de la fonction de contrôle Internet ou Marantz Remote App, utilisez-la avec “Contrôle IP” réglé sur “Toujours actif”. REMARQUE
• Lorsque “Contrôle IP” est réglé sur “Toujours actif”, l’appareil consomme plus d’énergie en mode veille. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils 22Adresse IP Réglages Régler l’adresse IP dans les limites indiquées ci-dessous.

• La fonction Network Audio ne peut pas être utilisée si d’autres adresses IP sont réglées. CLASS A: 10.0.0.1 – 10.255.255.254 CLASS B: 172.16.0.1 – 172.31.255.254 CLASS C: 192.168.0.1 – 192.168.255.254 Effectuez les réglages du LAN câblé.
• Si vous utilisez un routeur haut débit (fonction DHCP), il n’est pas nécessaire d’effectuer de réglages dans “Adresse IP” et “Proxy”, car la fonction DHCP est réglée sur “Marche” dans les réglages par défaut de cet appareil.
• Réglez “Réglages” uniquement pour une connexion à un réseau dépourvu de fonction DHCP. 22Masq.sous-rés. Lorsque vous connectez directement un modem xDSL ou un adaptateur terminal à cet appareil, entrez le masque de sous-réseau indiqué dans la documentation donnée par votre fournisseur. Entrer en général 255.255.255.0. Réglages DHCP -Adresse IP -Masq.sous-rés. -Passerelle déf. -DNS primaire -DNS secondaire Proxy -Nom -Port Enregistrer Annulez Arrêt

Arrêt 22Passerelle déf. Lorsque vous êtes connecté à une passerelle (routeur), entrez son adresse IP.

22DNS primaire, DNS secondaire Si une seule adresse DNS est indiquée dans la documentation donnée par votre fournisseur, entrez-la dans “DNS primaire”. Si deux DNS ou plus sont fournis par votre fournisseur, entrez à la fois “DNS primaire” et “DNS secondaire”. 22DHCP Permet de sélectionner la manière de se connecter au réseau. Marche (Défaut) : Permet de configurer les réglages réseau automatiquement à partir de votre routeur. Arrêt : Permet de configurer les réglages réseau manuellement. Panneau avant Annexe Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages 22Proxy Permet de vérifier la connexion réseau. 22Connexion phys. Permet de vérifier la connexion physique du port LAN. Erreur : Le câble LAN n’est pas connecté. Vérifiez la connexion. 22Accès routeur Permet de vérifier la connexion entre l’appareil et le routeur. Erreur : Échec de la communication avec le routeur. Vérifiez les paramètres du routeur. 22Port Entrez le numéro du port.

• Si vous ne pouvez pas vous connecter à internet, vérifiez à nouveau les connexions et la configuration (vpage 38).
• Si vous ne savez pas vérifier une connexion internet, contactez votre FAI (fournisseur d’accès internet) ou le fournisseur de votre ordinateur. Affichage Panneau arrière Annexe Diagnostic Utilisez ce réglage pour réaliser une connexion internet avec un serveur proxy. Ne configurez les paramètres proxy que lorsque vous vous connectez à Internet via un serveur proxy situé sur votre réseau interne ou mis à disposition par votre fournisseur, etc. Marche (Adresse) : Sélectionnez pour entrer une adresse. Marche (Nom) : Sélectionnez pour entrer un nom de domaine. Vous pouvez entrer jusqu’à 38 caractères. Arrêt (Défaut) : Désactive le serveur proxy. Panneau avant Conseils 22Accès Internet Permet de vérifier si cet appareil a accès à Internet (WAN). Erreur : Échec de la connexion à Internet. Vérifiez l’environnement de connexion Internet ou les paramètres du routeur.

Télécommande Index Contenu Connexions Lecture Réglages Conseils Mode Maintenance À utiliser lorsqu’un technicien du service après-vente de Marantz ou un installateur effectue une intervention d’entretien. D’ordinaire, ce mode n’est pas adapté pour une utilisation par l’utilisateur final, uniquement par un technicien service formé ou un professionnel de l’installation personnalisée. REMARQUE

• Utilisez cette fonction uniquement si un membre du service après-vente de Marantz ou l’installateur vous en a donné l’instruction. Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contenu Connexions Lecture Réglages Conseils Annexe Général Effectuer d’autres réglages. Langue Veille auto Permet de régler la langue d’affichage du menu sur l’écran du téléviseur. English (Défaut) / Français / Español Permet de régler la durée après laquelle l’appareil passe automatiquement en mode veille lorsqu’aucun signal audio ou vidéo n’est émis de cet appareil et que l’appareil n’est pas utilisé. Avant d’entrer en mode veille, “Veille auto” s’affiche à l’écran de cet appareil, ainsi que dans l’écran de menu. 60 min : L’appareil passe en mode veille au bout de 60 minutes. 30 min : L ’appareil passe en mode veille au bout de 30 minutes. Arrêt (Défaut) : L’appareil ne passe pas automatiquement au mode veille.

• “Langue” peut aussi être réglé avec la procédure suivante. Cependant, l’écran du menu ne s’affiche pas. Suivez les instructions affichées pour procéder aux réglages.

1. Maintenez les touches PRESET CH + et STATUS de l’appareil principal enfoncées

pendant au moins 3 secondes. “V.Format:<NTSC>” s’affiche sur l’écran.

2. Appuyez sur DISPLAY sur l’unité principale.

“Lang.:<ENGLISH >” s’affiche sur l’écran.

3. Utilisez PRESET CH +, – sur l’appareil principal et définissez la langue.

4. Appuyez sur STATUS sur l’appareil principal pour terminer le réglage.

Afficheur façade Permet de régler les paramètres relatifs à l’afficheur. 22Affichage Sélectionnez le mode d’affichage avant. Marche (Défaut) : L’affichage est toujours allumé. Arrêt auto : L’affichage est éteint sauf lorsqu’il affiche l’état. Arrêt : L’affichage est toujours éteint.

• Vous pouvez également l’activer en appuyant sur DISPLAY sur l’appareil principal. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils 22Vidéo Informations Affiche les signaux d’entrée/de sortie HDMI et les informations du moniteur HDMI. Affichage d’informations sur les réglages du récepteur, les signaux d’entrée etc. Signal HDMI 22Audio Résolution / EspaceCouleurs / ProfondeurPixel Affichage d’informations audio. Mode son : Le mode audio actif s’affiche. Signal d’entrée : Le type de signal d’entrée s’affiche. Format : Le nombre de canaux de signal d’entrée (présence de canaux avant, surround, LFE) s’affiche. Fréq. échantillonage. : La fréquence d’échantillonnage du signal d’entrée s’affiche. Décalage : La valeur de correction de la normalisation des dialogues s’affiche. Drapeau : Il s’affiche en entrant les signaux avec canal surround arrière. “MATRIX” s’affiche avec les signaux Dolby Digital EX et DTS-ES Matrix, “DISCRETE” avec les signaux en mode discret DTS-ES. Moniteur HDMI Interface / Rés.Compatible 22Etat Permet d’afficher des infos sur les réglages actuels. L’information affichée est différente en fonction de la source d’entrée. 22Micrologiciel Version : Affiche les informations relatives au micrologiciel actuel. 22Notifications Affiche et règle les notifications de Marantz. De même, permet d’afficher ou non la notification lorsque l’alimentation est sous tension. Fonction de normalisation de dialogue Cette fonction est automatiquement activée lors de la lecture de sources Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS et DTSHD. Elle corrige automatiquement le niveau du signal standard des différentes sources programmes. La valeur de correction peut être vérifiée en utilisant l’option STATUS sur l’appareil principal. Alertes notif. Marche (Défaut) : Affiche les messages de notification de Marantz. Arrêt : N’affiche pas les messages de notification de Marantz. Offset: - 4dB La figure illustre la valeur corrigée. Ceci ne peut être affiché. Panneau avant Annexe Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Données d’utilisation

• Appuyez sur INFO sur la télécommande pour afficher le nom de la source actuelle, le volume, le nom du mode audio et d’autres informations dans la partie inférieure de l’écran. SOURCE SOUND SIGNAL Pour nous aider à améliorer nos produits et le service client, Marantz collecte des informations de manière anonyme sur la manière dont vous utilisez votre récepteur AV (telles que les sources d’entrée, les modes audio et les réglages des enceintes fréquemment utilisés). Marantz ne transmettra jamais les informations collectées à des parties tierces. Oui : Fournir à Marantz les informations sur la manière dont vous utilisez cet appareil via le réseau. Non : Ne pas fournir à Marantz les informations sur la manière dont vous utilisez cet appareil via le réseau. Blu-ray/DVD DOLBY TrueHD Dolby TrueHD INPUT SIGNAL FWL

• L’écran d’affichage de statut ne peut pas être superposé à une résolution de l’ordinateur (ex. VGA) pendant la lecture. Panneau avant Annexe Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe 22Notifications Micrologiciel Permet de vérifier les dernières informations micrologicielles relatives aux mises à jour et mises à niveau, de mettre à jour le micrologiciel et de régler l’affichage des messages de notification pour les mises à jour et les mises à niveau. Lorsque le micrologiciel le plus récent est disponible, un message de notification s’affiche sur l’écran du téléviseur à la mise sous tension. Le message d’information s’affiche pendant environ 20 secondes lorsque l’appareil est mis sous tension. Connectez-vous à Internet haut débit (vpage 38) lorsque vous utilisez cette fonction. 22Mise à jour Mise à jour Mise à jour du micrologiciel du récepteur. Marche (Défaut) : Affiche le message de mise à jour. Arrêt : N’affiche pas le message de mise à jour. Vérif.Mise/jour : Permet de vérifier s’il existe des mises à jour pour le firmware. Vous pouvez aussi vérifier la durée approximative d’une opération d’actualisation. Démar.Mise/jour : Effectuez le processus de mise à jour. Lorsque la mise à jour démarre, l’écran de menu se ferme. Pendant la mise à jour, la progression s’affiche sur l’écran. Mise à niveau Marche (Défaut) : Affiche le message de mise à niveau. Arrêt : N’affiche pas le message de mise à niveau.

• Si la mise à jour échoue, le réglage se relance automatiquement, mais si la mise à jour est toujours impossible, l’un des messages ci-dessous s’affiche. Si l’affichage ressemble à celui ci-dessous, vérifiez les réglages et l’environnement réseau, puis mettez à jour à nouveau. Affichage Updating fail Login failed Server is busy Connection fail Download fail Panneau avant Description Échec de la mise à jour. Échec d’ouverture de session sur le serveur. Le serveur est occupé. Attendez, puis réessayez. Échec de connexion au serveur. Le téléchargement du micrologiciel a échoué. Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages 22Ajt nouv.option

• Pour utiliser ces fonctions, votre système doit avoir les spécifications et les réglages nécessaires à une connexion Internet large bande (vpage 38).
• Ne coupez pas l’alimentation tant que l’actualisation ou mise à niveau n’est pas terminée.
• Même avec une connexion haut débit, environ 1 heure est nécessaire pour terminer la procédure de actualisation / mise à niveau.
• Lorsque l’actualisation / mise à niveau démarre, les opérations normales de cet appareil ne peuvent plus être effectuées jusqu’à la fin de la actualisation / mise à niveau. Dans certains, cas, l’opération peut réinitialiser les données sauvegardées notamment pour les paramètres de cet appareil.
• En cas d’échec de la mise à jour ou de la mise à niveau, appuyez sur X de l’appareil et maintenez-les enfoncées pendant plus de 5 secondes, ou bien débranchez le cordon d’alimentation et rebranchez-le. “Update retry” apparaît à l’écran et la mise à jour reprend à l’endroit où elle a échoué. Si l’erreur se répète malgré tout, vérifiez l’environnement du réseau.

• Voir le site Web de Marantz pour plus de détails concernant les mises à niveau.
• Quand la procédure est terminée, “Enregistré” s’affiche dans ce menu et les mises à niveau peuvent être exécutées. Si la procédure n’a pas été effectuée, “Non enregistré” s’affiche. Le code ID indiqué sur cet écran est nécessaire pour effectuer cette procédure. Le code ID peut également être affiché en appuyant sur STATUS et SOUND MODE de l’appareil principal et en les maintenant enfoncées pendant au moins 3 secondes.
• Si l’opération de mise à niveau ne réussit pas, un message d’erreur identique à celui de l’opération “Update” est affiché à l’écran. Vérifiez les réglages et l’environnement réseau puis effectuez à nouveau la mise à niveau. Affichage Panneau arrière Annexe Remarques concernant l’utilisation de “Mise à jour” et “Ajt nouv.option” Permet d’afficher les nouvelles fonctions qui peuvent être téléchargées sur cet appareil et d’effectuer la mise à niveau. Ver. mise à jour : Permet d’afficher les éléments à mettre à niveau. Statut m.à niv. : Permet d’afficher une liste des fonctions supplémentaires disponibles grâce à la mise à niveau. Démar.Mise/jour : Lancer le processus de mettre à niveau. Lorsque la mise à niveau démarre, l’écran de menu se ferme. Pendant la mise à niveau, la durée écoulée s’affiche. Panneau avant Conseils

• Les informations concernant les fonctions “Mise à jour” et “Ajt nouv.option” seront publiées sur le site Internet Marantz chaque fois que des plans les concernant seront arrêtés.

Télécommande Index Contenu Connexions Lecture Réglages Conseils Verrou config. Protection des réglages contre toute modifications involontaire. 22Verrouillez Marche : Activer la protection. Arrêt (Défaut) : Désactiver la protection.

• Lorsque vous annulez le réglage, mettez “Verrouillez” sur “Arrêt”. REMARQUE
• Lorsque “Verrouillez” est réglé sur “Marche”, aucun élément de réglage ne s’affiche à l’exception de “Verrou config.”. Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contenu Connexions Lecture Réglages Conseils Annexe Conseils Contenu 22Conseils........................................................... (164) 22Dépistage des pannes.................................... (166) Je souhaite que le volume ne soit pas trop fort par erreur ............. (164) L’alimentation ne se met pas sous/hors tension............................. (166) Je souhaite maintenir le volume au même niveau lorsque je mets l’appareil sous tension............................................................ (164) Les opérations ne peuvent pas être effectuées via la télécommande................................................................................ (167) Je souhaite avoir le subwoofer toujours en sortie audio................. (164) L’affichage sur cet appareil n’affiche rien......................................... (167) Je souhaite une meilleure clarté des voix dans les films................ (164) Aucun son n’est émis...................................................................... (168) Je souhaite maintenir les basses et la clarté pendant la lecture à un niveau de volume plus faible................................................... (164) Le son souhaité n’est pas émis....................................................... (169) Je souhaite ajuster automatiquement la différence de niveau du volume dans le contenu, par exemple pour les émissions de télévision et les films ...................................................................... (164) Aucune vidéo ne s’affiche sur le téléviseur..................................... (171) Le son est interrompu ou on entend des bruits.............................. (170) L’écran du menu ne s’affiche pas sur le téléviseur.......................... (172) Impossible de lire l’iPod................................................................... (173) Je souhaite régler l’environnement d’écoute optimisé après la modification de la configuration/position des enceintes ou l’utilisation d’une autre enceinte..................................................... (164) Impossible de lire les dispositifs mémoire USB.............................. (174) Les noms de fichiers sur l’ iPod/le dispositif mémoire USB ne s’affichent pas correctement........................................................... (175) Je souhaite associer une vidéo à la musique actuelle .................... (165) Je souhaite afficher des photos à partir de Flickr tout en écoutant une radio Internet............................................................. (165) Impossible de lire la radio Internet.................................................. (175) Je souhaite supprimer des sources d’entrée inutilisées ................ (165) La fonction de contrôle HDMI ne fonctionne pas............................ (177) Impossible de lire les fichiers musiques sur le PC ou le NAS......... (176) Comment ajouter du Wi-Fi à un récepteur AV ?.............................. (165) Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Conseils Je souhaite que le volume ne soit pas trop fort par erreur.

• Réglez la limite supérieure du volume pour “Limite volume” préalablement dans le menu. Ceci empêche des enfants ou d’autres personnes de trop augmenter le volume par erreur (vpage 128). Je souhaite maintenir le volume au même niveau lorsque je mets l’appareil sous tension.

• Par défaut, le réglage du volume lorsque l’alimentation a été précédemment réglée sur veille s’applique à la mise sous tension. Pour utiliser un niveau de volume fixe, réglez le niveau du volume à la mise sous tension pour “Limite volume” dans le menu (vpage 128). Je souhaite avoir le subwoofer toujours en sortie audio.

• En fonction des signaux d’entrée et du mode audio, le subwoofer peut ne pas transmettre d’audio. Lorsque “Mode subwoofer” dans le menu est réglé sur “LFE+Main”, vous pouvez faire en sorte que le subwoofer transmette toujours de l’audio (vpage 152). Je souhaite une meilleure clarté des voix dans les films.

• Utilisez “Niveau dialogue” dans le menu pour ajuster le niveau (vpage 124). Je souhaite maintenir les basses et la clarté pendant la lecture à un niveau de volume faible.

• Paramétrez l’option “Dynamic EQ” du menu sur “Marche”. Ce réglage corrige les caractéristiques de fréquence pour vous permettre de profiter d’un audio cristallin sans perte de basses même pendant la lecture à un faible niveau de volume (vpage 130). Je souhaite ajuster automatiquement la différence de niveau du volume dans le contenu, tel que la télévision et les films.
• Paramétrez l’option “Dynamic Volume” du menu. Les modifications du niveau du volume (entre les scènes calmes et les scènes bruyantes) dans les contenus lus sur le téléviseur ou dans les films sont automatiquement ajustés au niveau souhaité (vpage 131). Je souhaite régler l’environnement d’écoute optimisé après la modification de la configuration/position des enceintes ou la modification d’une enceinte pour une nouvelle.

• Effectuez la configuration Audyssey®. Ceci optimise automatiquement les réglages des enceintes pour le nouvel environnement d’écoute (vpage 140). Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Je souhaite associer une vidéo à la musique actuelle.

• Réglez “Sélect.vidéo” dans le menu d’options sur “Marche”. Vous pouvez associer la musique actuelle à votre source vidéo souhaitée à partir du décodeur ou DVD, etc. tout en écoutant de la musique depuis le tuner, CD, M-XPort ou la radio Internet (vpage 97). Je souhaite afficher des photos à partir de Flickr tout en écoutant une radio Internet.

• Après la lecture de photos à partir de Flickr, démarrez le diaporama sur l’écran de lecture de la radio Internet (vpage 96). Je souhaite supprimer des sources d’entrée inutilisées.

• Réglez les sources d’entrée sur “Masquer sources” dans le menu. Ceci vous permet d’ignorer les sources d’entrée inutilisées lorsque vous tournez la molette INPUT SELECTOR de cet appareil (vpage 138). Comment ajouter du Wi-Fi à un récepteur AV ?

• Connectez un convertisseur LAN sans fil (vendu séparément) à la borne NETWORK de cet appareil. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Dépistage des pannes Si un problème se produit, vérifiez d’abord les points suivants:

1. Les connexions sont-elles correctes ?

2. L’appareil est-il utilisé conformément aux descriptions du manuel de l’utilisateur ?

3. Les autres composants fonctionnent-ils correctement ?

Si l’appareil ne fonctionne pas correctement, vérifiez les points énumérés dans le tableau ci-dessous. Si le problème persiste, il s’agit peut-être d’un dysfonctionnement. Dans ce cas, débranchez immédiatement le cordon d’alimentation et contactez votre revendeur. 22L’alimentation ne se met pas sous/hors tension Symptôme Cause / Solution Page L’appareil ne s’allume pas.

• Vérifiez que la fiche d’alimentation est correctement introduite dans la prise murale.

L’appareil se met automatiquement hors tension.

• La minuterie sommeil est réglée. Mettez l’appareil sous tension.
• “Veille auto” est réglé. “Veille auto” est déclenché lorsqu’aucune opération n’est effectuée pendant un certain temps. Pour désactiver “Veille auto”, définissez l’option “Veille auto” du menu sur “Arrêt”.

L’appareil se met hors tension et l’indicateur d’alimentation clignote en rouge toutes les 2 secondes environ.

• Le circuit de protection a été activé en raison d’une augmentation de la température au sein de l’appareil. Mettez l’alimentation hors tension, patientez environ une heure jusqu’à ce que l’appareil soit suffisamment refroidi puis mettez de nouveau l’alimentation sous tension.
• Veuillez réinstaller cet appareil dans un endroit bien ventilé.

L’appareil se met hors tension et l’indicateur d’alimentation clignote en rouge toutes les 0,5 secondes environ.

• Vérifiez le branchement des enceintes. Le circuit de protection peut avoir été activé parce que les fils conducteurs du câble des enceintes ont été en contact les uns avec les autres ou un fil conducteur a été déconnecté de la borne et est entré en contact avec le panneau arrière de cet appareil. Après avoir débranché le cordon d’alimentation, réparez en retorsadant fermement le fil conducteur ou en remettant la borne en ordre, puis rebranchez le fil.
• Baissez le volume et mettez l’appareil à nouveau sous tension.
• Le circuit de l’amplificateur de cet appareil est défaillant. Débranchez le cordon d’alimentation et contactez notre centre de service client.

Panneau avant Affichage Panneau arrière

Contenu Connexions Lecture Réglages Conseils Annexe 22Les opérations ne peuvent pas être effectuées via la télécommande Symptôme Les opérations ne peuvent pas être effectuées via la télécommande. Cause / Solution Page

• Les piles sont usées. Remplacez-les par des piles neuves.
• Faites fonctionner la télécommande à une distance d’environ 23 ft/7 m de cet appareil et à un angle de 30°.
• Retirez tout obstacle se trouvant entre cet appareil et la télécommande.
• Insérez les piles en respectant la polarité indiquée par les repères q et w.
• Le capteur de télécommande de l’appareil est exposé à une forte lumière (soleil, lampe fluorescente de type inverseur, etc.). Déplacez l’appareil afin que le capteur de télécommande ne soit plus exposé à une forte lumière.
• Lorsque vous utilisez un dispositif vidéo 3D, la télécommande de cet appareil peut ne pas fonctionner en raison des communications infrarouges entre les appareils (telles que des lunettes et un téléviseur pour l’affichage 3D). Dans ce cas, ajustez la direction des appareils avec la fonction de communications 3D et leur distance pour vous assurer qu’ils n’affectent pas le fonctionnement de la télécommande de cet appareil.

22L’affichage sur cet appareil n’affiche rien Symptôme Cause / Solution L’écran est éteint. Panneau avant Page

• Paramétrez l’option “Affichage” du menu sur “Marche”.
• Lorsque le mode audio est réglé sur PURE DIRECT, l’affichage est hors tension. Affichage Panneau arrière

Contenu Connexions Lecture Réglages Conseils Annexe 22Aucun son n’est émis Symptôme Cause / Solution Page Aucun son n’est transmis aux enceintes.

• Vérifiez les connexions de tous les appareils. Aucun son n’est transmis lors de l’utilisation de la connexion DVI-D.

• Lorsque cet appareil est connecté à un dispositif équipé d’une borne DVI-D, aucun son n’est transmis. Effectuez une connexion audio séparée. Panneau avant Affichage 21, 27, 28, 29, 31, 32, 33, 34, 36, 38
• Insérez complètement les câbles de connexion.

• Vérifiez que les bornes d’entrée et les bornes de sortie ne sont pas inversément reliées.

• Vérifiez l’état des câbles.

• Vérifiez que les câbles des enceintes sont correctement connectés. Vérifiez que les fils conducteurs des câbles sont en contact avec la partie métallique des bornes des enceintes. Serrez également les bornes des enceintes. Vérifiez les bornes des enceintes pour un éventuel relâchement.
• Vérifiez qu’une source d’entrée correcte est sélectionnée.

• Ajustez le volume principal.

• Annulez le mode de sourdine.

• Vérifiez le réglage de la borne d’entrée audio numérique.

• Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, la sortie audio numérique est réglée pour être désactivée par défaut.
• Aucun son n’est transmis depuis les enceintes quand le casque est branché ni depuis les bornes PRE OUT. Panneau arrière

Contenu Connexions Lecture Réglages Conseils Annexe 22L’audio souhaité n’est pas émis Symptôme Le volume n’augmente pas. Cause / Solution Page

• Le volume maximal défini est trop faible. Réglez le volume maximal à l’aide de l’option “Limite”du menu.
• Effectuez le traitement de la correction du volume approprié en fonction des réglages et du format de l’audio d’entrée, pour que le volume puisse ne pas atteindre la limite supérieure.

Aucun son n’est transmis lors de l’utilisation de la connexion HDMI. 27, 28, 31, 32

• Vérifiez la connexion des connecteurs HDMI.

• Pour diffuser un flux audio HDMI par les enceintes, paramétrez l’option “Sort audio HDMI” du menu sur “AVR”. Pour transmettre du téléviseur, réglez “TV”.

• Lors de l’utilisation de la fonction de contrôle HDMI, vérifiez que la sortie audio est réglée sur l’amplificateur AV sur le téléviseur. Aucun son n’est transmis à une enceinte spécifique.

• Vérifiez que le câble des enceintes est correctement connecté.
• Vérifiez qu’une sélection autre que “Aucun” est réglé pour le réglage “Config.Enceintes” dans le menu.
• Lorsque le mode audio est “STEREO” et “VIRTUAL”, l’audio est uniquement transmis des enceintes avant et du subwoofer.

• Vérifiez les connexions du subwoofer.
• Allumez le subwoofer.
• Paramétrez l’option “Config.Enceintes” – “Subwoofer” du menu sur “Oui”.
• Quand le paramètre “Config.Enceintes” – “Avant” dans le menu est réglé sur “Large”, en fonction du signal d’entrée et du mode audio, il est possible qu’aucun son ne soit transmis au subwoofer.
• Lorsqu’aucun signal audio subwoofer (LFE) est inclus dans les signaux d’entrée, il est possible qu’aucun son ne soit transmis du subwoofer.
• Vous pouvez décider que le subwoofer transmette toujours du son en réglant le mode subwoofer sur “LFE+Main”.

• Vérifiez que le réglage de sortie audio numérique sur le dispositif connecté est réglé sur “DTS”.
• Paramétrez l’option “Mode de décod.” du menu sur le choix “Automatique” ou “DTS”.

Aucun son n’est émis par le subwoofer. Le son DTS n’est pas émis. Panneau avant Affichage Panneau arrière

Contenu Connexions Lecture Réglages Symptôme Conseils Annexe Cause / Solution Page Les signaux audio Dolby TrueHD, DTS-HD, Dolby Digital Plus ne sont pas émis.

• Effectuez les connexions HDMI.
• Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, “PCM” est réglé par défaut. 31, 32

Impossible de sélectionner le mode Dolby PLg ou le mode DTS NEO:6.

• Il ne peut pas être sélectionné lorsque “Aucun” est réglé sur “Config.Enceintes” – “Centrale” et “Surround”.
• Ces réglages ne peuvent pas être sélectionnés lors de l’utilisation d’écouteurs.

Audyssey MultEQ®, Audyssey Dynamic EQ® et Audyssey Dynamic Volume® ne peuvent pas être sélectionnés.

• Ces réglages ne peuvent pas être sélectionnés lorsque vous effectuez la configuration Audyssey®.
• Choisissez un mode audio autre que “DIRECT” ou “PURE DIRECT”.
• Ces réglages ne peuvent pas être sélectionnés lors de l’utilisation d’écouteurs.

Impossible de sélectionner “M-DAX”.

• Vérifiez que l’appareil reçoit un signal analogique ou un signal PCM (Fréq. échantillonage.=44,1/48 kHz). Pour la lecture des signaux multi-canaux tels que Dolby Digital ou les signaux surround DTS, la fonction “M-DAX” est inopérante.
• Choisissez un mode audio autre que “DIRECT” ou “PURE DIRECT”.

22Le son est interrompu ou on entend des bruits Cause / Solution Page Pendant la lecture de la radio Internet ou d’un dispositif mémoire USB, l’audio est occasionnellement interrompu. Symptôme

• Lorsque la vitesse de transfert du dispositif mémoire USB est faible, l’audio peut être occasionnellement interrompu.
• La vitesse de communication réseau est lente ou la station radio est occupée.

Lorsque vous passez un appel sur un iPhone, du bruit se produit dans la sortie audio de cet appareil.

• Lorsque vous passez un appel, restez à une distance de 0,7 ft/20 cm minimum entre l’iPhone et cet appareil.

Du bruit se produit souvent lors de diffusion FM/AM.

• Changez l’orientation ou la position de l’antenne.
• Éloignez l’antenne à boucle AM de l’appareil.
• Utilisez une antenne extérieure FM.
• Éloignez l’antenne des autres câbles de connexion. Panneau avant Affichage Panneau arrière

Index Contenu Connexions Lecture Réglages Conseils Annexe 22Aucune vidéo ne s’affiche sur le téléviseur Symptôme Cause / Solution Page Aucune image ne s’affiche.

• Vérifiez les connexions de tous les appareils. Aucune vidéo ne s’affiche sur le téléviseur avec la connexion DVI-D.

• Avec la connexion DVI-D, sur certaines associations de dispositifs, les dispositifs peuvent ne pas fonctionner correctement en raison de la protection de copyright (HDCP).

Aucune vidéo à partir d’une source d’entrée, telles qu’une console de jeux s’affiche sur le téléviseur.

• Lorsque des signaux de vidéo spéciaux sont transmis à partir d’une console de jeux, etc., la fonction de conversion vidéo peut ne pas fonctionner. Connectez la borne d’entrée à la borne de sortie du moniteur du même type.

Pendant que le menu est affiché, aucune vidéo ne s’affiche sur le téléviseur.

• Lorsque le menu est utilisé pendant la lecture de certains contenus vidéo 3D ou de vidéo à certaines résolutions informatiques (telles que VGA), aucune vidéo de lecture ne s’affiche dans l’arrière-plan du menu.

• Insérez complètement les câbles de connexion.

• Vérifiez que les bornes d’entrée et les bornes de sortie ne sont pas inversément reliées.

• Vérifiez l’état des câbles.

• Faites correspondre les réglages d’entrée à la borne d’entrée du téléviseur connecté à cet appareil.
• Vérifiez que la source d’entrée correcte est sélectionnée.

• Vérifiez le réglage de la borne d’entrée vidéo.

• Vérifiez que la résolution du lecteur correspond à celle du téléviseur.

• Vérifiez que le téléviseur est compatible avec le système de protection des droits d’auteur (HDCP). Si l’appareil est connecté à un matériel non compatible avec le système HDCP, le signal vidéo ne sera pas correctement transmis. Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe 22L’écran du menu ne s’affiche pas sur le téléviseur Symptôme L’écran du menu ou l’écran d’informations d’état ne s’affiche pas sur le téléviseur. Panneau avant Affichage Cause / Solution Page

• L’écran du menu s’affiche uniquement sur cet appareil et un téléviseur connecté par câble HDMI. Si cet appareil est connecté à un téléviseur au moyen d’une borne de sortie vidéo différente, vous pouvez l’utiliser pendant que vous regardez l’écran sur cet appareil.
• Aucune information d’état ne s’affiche pour certaines vidéos ou vidéos 3D avec une résolution d’ordinateur telle que VGA.
• Lorsqu’une vidéo 2D est convertie en vidéo 3D sur le téléviseur, l’écran de menu ou l’écran d’information de statut ne s’affiche pas correctement.
• En mode de lecture pure direct, l’écran de menu ou l’écran d’informations d’état ne s’affiche pas. Basculez sur un mode audio autre que le mode pure direct.
• Définissez le réglage “Format TV” dans le menu sur une sélection appropriée pour le téléviseur.

Contenu Connexions Lecture Réglages Conseils Annexe 22Impossible de lire l’iPod Symptôme Cause / Solution Page

• Lors de l’utilisation de l’iPod en le connectant au port USB, certaines variations d’iPod ne sont pas prises en charge.
• Lorsque l’iPod est connecté à l’aide d’un câble USB autre que le câble authentique, l’iPod peut ne pas être reconnu. Utilisez un câble USB authentique.

L’icône AirPlay ' n’apparaît pas dans iTunes ou sur l’iPhone / iPod touch / iPad.

• Cet appareil et l’ordinateur ou l’iPhone / iPod touch / iPad ne sont pas connectés au même réseau (LAN). Connectez-le au même réseau (LAN) que cet appareil.
• Le micrologiciel sur iTunes / iPhone / iPod touch / iPad n’est pas compatible avec AirPlay. Mettez à jour le micrologiciel à la version la plus récente.

• Le volume sur iTunes / iPhone / iPod touch / iPad est réglé au niveau minimum. Le volume sur iTunes / iPhone / iPod touch / iPad est lié au volume sur cet appareil. Définissez un niveau de volume approprié.
• La lecture AirPlay ne s’effectue pas ou cet appareil n’est pas sélectionné. Cliquez sur l’icône AirPlay ' sur l’écran iTunes ou de l’iPhone / iPod touch / iPad et sélectionnez cet appareil.

L’audio est interrompu pendant la lecture AirPlay sur l’iPhone / iPod touch / iPad.

• Quittez l’application exécutée en arrière-plan de l’iPhone/iPod touch/iPad, puis utilisez AirPlay pour lire vos fichiers.
• Certains facteurs externes peuvent affecter la connexion sans fil. Modifiez l’environnement réseau en prenant des mesures, telles que raccourcir la distance du point d’accès LAN sans fil.

iTunes ne peut pas être lu via la télécommande.

• Activez le réglage “Autoriser la commande audio d’iTunes à partir de haut-parleurs distants” sur iTunes. Ensuite, vous pouvez lancer les opérations de lecture, pause et de saut via la télécommande.

Panneau avant Affichage Panneau arrière

Contenu Connexions Lecture Réglages Conseils Annexe 22Impossible de lire les dispositifs mémoire USB Symptôme “Pas de connexion” s’affiche. Les fichiers sur le dispositif mémoire USB ne s’affichent pas. Impossible de lire les fichiers contenus sur un dispositif mémoire USB. Panneau avant Affichage Cause / Solution Page

• Cet appareil peut ne pas reconnaître le dispositif mémoire USB en raison d’une connexion médiocre, etc. Assurez-vous que la connexion est correctement effectuée en prenant les actions nécessaires, telles que la déconnexion puis la reconnexion du dispositif mémoire USB.
• Les dispositifs mémoire USB d’une classe de stockage de masse ou ceux compatibles avec MTP sont pris en charge.
• Cet appareil ne prend pas en charge une connexion via un hub USB. Connectez le dispositif mémoire USB directement au port USB.
• Le dispositif mémoire USB doit être au format FAT16 ou FAT32.
• Il n’est pas garanti que tous les dispositifs mémoire USB fonctionnent. Certains dispositifs mémoire USB ne sont pas reconnus. Lors de l’utilisation d’un type de lecteur de disque dur portable compatible avec la connexion USB qui nécessite l’alimentation d’un adaptateur CA, utilisez l’adaptateur CA fourni avec le disque dur.

• Les fichiers d’un type non pris en charge par cet appareil ne s’affichent pas.
• Cet appareil peut afficher une structure de fichiers avec jusqu’à 8 niveaux et jusqu’à 5 000 sous-dossiers et fichiers en tout. Modifiez la structure de dossiers du dispositif mémoire USB.
• Lorsque plusieurs partitions existent sur le dispositif mémoire USB, seuls les fichiers sur la première partition s’affichent.

• Les fichiers sont créés à un format qui n’est pas pris en charge par cet appareil. Vérifiez que les formats sont pris en charge par cet appareil.
• Vous tentez de lire un fichier protégé. Les fichiers protégés ne peuvent pas être lus sur cet appareil.

Contenu Connexions Lecture Réglages Conseils Annexe 22Les noms de fichiers sur l’iPod/le dispositif mémoire USB ne s’affichent pas correctement Symptôme Cause / Solution Page Les noms de fichier ne s’affichent pas • Des caractères qui ne peuvent pas être affichés sont utilisés. Il ne s’agit pas d’un correctement (“...”, etc.). dysfonctionnement. Sur cet appareil, les caractères qui ne peuvent pas être affichés sont remplacés par “.” (points de suspension).

22Impossible de lire la radio Internet Symptôme Cause / Solution Page Aucune liste des stations ne s’affiche. • Le câble LAN n’est pas correctement connecté ou le réseau est déconnecté. Vérifiez l’état de la connexion.

• Effectuez le mode de diagnostic réseau.

• La station de radio sélectionnée est à un format qui n’est pas pris en charge par cet appareil. Les formats qui peuvent être lus sur cet appareil sont les formats MP3, WMA et AAC.
• La fonction de pare-feu est activée sur le routeur. Vérifiez le réglage du pare-feu.
• L’adresse IP n’est pas correctement réglée.
• Vérifiez si le routeur est sous tension.
• Pour obtenir l’adresse IP automatiquement, activez la fonction du serveur DHCP sur le routeur. De même, réglez le réglage sur “Marche” sur cet appareil.
• Pour obtenir l’adresse IP manuellement, réglez l’adresse IP et le proxy sur cet appareil.
• Certaines stations radio émettent en silence pendant certaines périodes. Dans ce cas, aucun son n’est transmis. Patientez un peu et sélectionnez la même station radio ou sélectionnez une autre station radio.

• La station radio n’est pas en service en ce moment. Enregistrez les stations radio en service.

Impossible de se connecter à

• La station radio sélectionnée n’est pas en service. Sélectionnez une station radio en service. certaines stations radio et “Connexion inactive” s’affiche.

Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe 22Impossible de lire les fichiers musiques sur le PC ou le NAS Symptôme Cause / Solution Page

• Les fichiers sont enregistrés dans un format incompatible. Enregistrez les fichiers dans un format compatible.
• Vous tentez de lire un fichier protégé. Les fichiers protégés ne peuvent pas être lus sur cet appareil.
• L’appareil et l’ordinateur sont connectés via un câble USB. Le port USB de l’appareil ne peut pas être utilisé pour connecter un ordinateur.
• Les paramètres de partage des fichiers multimédias sont erronés. Modifiez-les afin que l’appareil puisse accéder aux dossiers situés sur votre ordinateur.

Impossible de trouver le serveur ou de s’y connecter.

• Le pare-feu de l’ordinateur ou du routeur est activé. Vérifiez les réglages du pare-feu de l’ordinateur ou du routeur.
• L’ordinateur n’est pas activé. Mettez l’ordinateur en marche.
• Le serveur n’est pas actif. Activez le serveur.
• L’adresse IP de l’appareil est incorrecte. Vérifiez l’adresse IP de l’appareil.

Impossible de lire les fichiers musiques sur le PC.

• Même si le PC est connecté à la borne USB de cet appareil, les fichiers musicaux ne peuvent pas être lus. Connectez le PC ou le NAS de cet appareil via le réseau.

Les fichiers sur le PC ou le NAS s’affichent.

• Les fichiers d’un type non pris en charge par cet appareil ne s’affichent pas.

Impossible de lire la musique contenue sur un stockage NAS.

• Si vous utilisez un stockage NAS conforme à la norme DLNA, activez la fonction du serveur DLNA dans les paramètres du stockage NAS.
• Sinon, lisez la musique via un ordinateur. Définissez la fonction de partage de fichiers multimédias de Windows Media Player et ajoutez le stockage NAS au dossier de lecture sélectionné.
• Si la connexion est limitée, définissez l’équipement audio comme cible de la connexion. Impossible de lire les fichiers contenus sur un ordinateur. Panneau avant Affichage Panneau arrière

Contenu Connexions Lecture Réglages Conseils Annexe 22La fonction de contrôle HDMI ne fonctionne pas Symptôme La fonction de contrôle HDMI ne fonctionne pas. Panneau avant Affichage Cause / Solution Page

• Vérifiez que “HDMI Contrôle” dans le menu est réglé sur “Marche”.
• Vous pouvez faire fonctionner les dispositifs qui ne sont pas compatibles avec la fonction de contrôle HDMI. De plus, en fonction du dispositif connecté ou des réglages, la fonction de contrôle HDMI peut ne pas fonctionner. Dans ce cas, faites fonctionner le dispositif externe directement.
• Vérifiez que le réglage de la fonction de contrôle HDMI est activé sur tous les dispositifs connectés à cet appareil.
• Lorsque vous effectuez des modifications associées à une connexion, telles que la connexion d’un dispositif HDMI supplémentaire, les réglages de fonctionnement du lien peuvent être initialisés. Mettez l’appareil et les dispositifs connectés via HDMI hors, puis à nouveau sous tension.

Contenu Connexions Lecture Réglages Conseils Annexe Réinitialisation des réglages d’usine Effectuez cette procédure si l’affichage est anormal ou si aucune opération ne peut être effectuée. Divers réglages sont réinitialisés aux valeurs d’usine par défaut. Refaire les réglages.

Eteignez l’appareil à l’aide de X.

Appuyez sur X tout en maintenant les touches M-DAX et PRESET CH – simultanément enfoncées.

Lorsque l’affichage commence à clignoter à intervalles d’environ 1 seconde, relâchez les deux touches.

• Si à l’étape 3 l’affichage ne clignote pas à intervalles d’environ 1 seconde, recommencez à partir de l’étape 1. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Annexe À propos de HDMI

• 3D Cet appareil prend en charge en entrée et en sortie les signaux vidéo 3D (en 3 dimensions) de la norme HDMI. Pour lire des vidéos 3D, vous devez disposer d’une TV et d’un lecteur prenant en charge la fonction HDMI 3D, ainsi que de lunettes 3D.
• Type de contenu Elle établit automatiquement les réglages adéquats pour le type de sortie vidéo (informations sur le contenu).
• Adobe RGB color, Adobe YCC601 color Espace de couleurs défini par Adobe Systems Inc. Celui-ci étant plus développé que l’espace RGB, il peut produire des images plus vives et naturelles.
• sYCC601 color Chacun de ces espaces colorimétriques définit une palette de couleurs disponibles plus large que le modèle traditionnel RGB.
• Sync labial auto Cette fonction peut corriger automatiquement le retard entre l’audio et la vidéo. Utilisez un téléviseur compatible avec la fonction Sync. labiale auto.
• HDMI PassThrough Même lorsque l’alimentation de cet appareil est réglée sur veille, l’entrée des signaux de la borne d’entrée HDMI est transmis au téléviseur ou à un autre dispositif connecté à la borne de contrôle HDMI. HDMI est l’abréviation de High-Definition Multimedia Interface, une interface numérique audio-vidéo pouvant être connectée à une télévision ou à un amplificateur. Avec la connexion HDMI, les formats audio haute qualité et vidéo haute définition adoptés par les lecteurs Blu-ray (Dolby Digital Plus, Dolby TrueHD, DTS-HD, DTS-HD Master Audio) peuvent être transmis, ce qui n’est pas possible avec la transmission vidéo analogique. De plus, dans une connexion HDMI, les signaux audio et vidéo peuvent être transmis via un câble unique HDMI, tout en ayant des connexions conventionnelles, il est nécessaire de fournie des câbles audio et vidéo séparément pour une connexion entre les dispositifs. Ceci vous permet de simplifier la configuration du câblage qui peut être très complexe dans un système Home Cinema. Cet appareil prend en charge les fonctions HDMI suivantes.
• Deep Color Technologie d’imagerie prise en charge par la norme HDMI. Contrairement à RGB ou YCbCr, qui utilise 8 bits (256 teintes) par couleur, celle-ci utilise 10 bits (1 024 teintes), 12 bits (4 096 teintes) ou 16 bits (65 536 teintes) pour produire des couleurs dont la définition est supérieure. Les deux appareils liés via un câble HDMI doivent prendre en charge Deep Color.
• “x.v.Color” Cette fonction permet aux téléviseurs haute définition d’afficher les couleurs avec une plus grande précision. Elle permet l’affichage de couleurs vives et naturelles. “x.v.Color” est une marque commerciale de Sony Corporation. Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages

• HDMI Contrôle Si vous connectez l’appareil et la fonction de contrôle HDMI compatible au téléviseur ou au lecteur avec un câble HDMI puis activez le réglage de la fonction de contrôle HDMI sur chaque dispositif, les dispositifs pourront se contrôler mutuellement.
• Mise hors tension du lien La fonction de mise hors tension de cet appareil peut être liée à l’étape de mise hors tension du téléviseur.
• Permutation de la destination de sortie audio À partir du téléviseur, vous pouvez permuter la transmission de l’audio du téléviseur à l’amplificateur AV.
• Ajustement du volume Vous pouvez régler le volume de cet appareil pendant le réglage du volume de la TV.
• Permutation de la source d’entrée Vous pouvez parcourir les fonctions de cet appareil via les liens à la commutation de fonction d’entrée du téléviseur. Quand le lecteur fonctionne, la source d’entrée de cet appareil bascule automatiquement sur la source de ce lecteur. Panneau avant Affichage Panneau arrière Conseils Annexe

• ARC (Audio Return Channel) Cette fonction transmet des signaux audio du téléviseur à cet appareil via le câble HDMI et lit l’audio du téléviseur sur cet appareil en fonction de la fonction de contrôle HDMI. Si une TV sans fonction ARC est raccordée via des connexions HDMI, les signaux vidéo du dispositif de lecture connecté à cet appareil sont transmis à la TV, mais cet appareil ne peut pas lire les signaux audio de la TV. Pour profiter d’un son surround lorsque vous visionnez des programmes télévisés, il est nécessaire d’utiliser un câble audio distinct. En revanche, si une TV avec la fonction ARC est raccordée via des connexions HDMI, aucun câble audio n’est requis. Les signaux audio de la TV peuvent être transmis à cet appareil au moyen d’un câble HDMI. Cette fonction vous permet de bénéficier d’une lecture surround de la TV sur cet appareil.

Télécommande Index Contenu Connexions Lecture Réglages 22Formats audio pris en charge PCM linéaire 2 canaux PCM linéaire multi-canal Bitstream Panneau avant

• 720p 60/50Hz Annexe Système de protection des droits d’auteur 2-canaux, 32 kHz – 192 kHz, 16/20/24 bit 7.1-canaux, 32 kHz – 192kHz, 16/20/24 bit Dolby Digital / DTS / Dolby TrueHD / Dolby Digital Plus / DTS-HD Master Audio / DTS-HD High Resolution Audio / DTS Express Pour reproduire les signaux audio et vidéo numériques comme les signaux BD-Vidéo ou DVD-Vidéo (disque Blu-ray) via la connexion HDMI, cet appareil et le téléviseur doivent tous les deux prendre en charge le système de protection des droits d’auteur, appelé HDCP (Highbandwidth Digital Content Protection System, système de protection des contenus numériques en haute définition). Le système HDCP est une technologie de protection comprenant le chiffrement de données et l’authentification de l’appareil AV connecté. Cet appareil prend en charge le système HDCP.
• Si vous connectez un matériel qui ne prend pas en charge le système HDCP, les signaux vidéo et audio ne seront pas reproduits correctement. Lisez le manuel de l’utilisateur de votre téléviseur ou de votre lecteur pour en savoir plus. 22Signaux vidéo pris en charge

• Pour brancher cet appareil à un dispositif qui prend en charge la transmission Deep Color ou ARC, utilisez un “High Speed HDMI cable with Ethernet”. Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Lecture de dispositifs mémoire USB

• Cet appareil est compatible avec les standards MP3 ID3-Tag (Ver. 2).
• Cet appareil peut afficher les illustrations qui ont été intégrées en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4.
• Cet appareil est compatible avec les tags META WMA.
• Si la taille d’image (pixels) de la pochette d’un album dépasse 500 × 500 (WMA/MP3/WAV/FLAC) ou 349 × 349 (MPEG-4 AAC), l’appareil peut ne pas lire la musique correctement.

.m4a Affichage Panneau arrière Annexe Les fichiers protégés par copyright peuvent être lus sur certains lecteurs portables compatibles avec MTP. Seuls les fichiers non protégés par copyright peuvent être lus sur cet appareil. Le contenu téléchargé sur les sites Internet payants est protégé par copyright. Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d’un ordinateur, risquent également d’être protégés par copyright, en fonction des paramètres de l’ordinateur. Copyright [2012] [D&M Holdings. Inc.] Sous licence de la licence Apache, Version 2.0 (la “License”). Vous ne pouvez utiliser ce fichier que conformément aux termes de la licence. Vous pouvez obtenir un exemplaire de la Licence à la adresse http://www.apache.org/licenses/LICENSE-2.0

22Formats compatibles Fréquence d’échantillonnage Conseils 22Nombre maximal de fichiers et de dossiers lisibles Le nombre maximal de fichiers et dossiers lisibles par cet appareil est indiqué ci-dessous. Média Élément Mémoire Nombre de niveaux de répertoires

Nombre de dossiers Nombre de fichiers z2

Dispositifs mémoire USB

FAT16 : 2 GB, FAT32 : 2 TB

Le dossier racine est pris en compte. Le nombre de fichiers autorisé peut varier en fonction de la capacité du dispositif mémoire USB et de la taille des fichiers. Télécommande Index Contenu Connexions Lecture Réglages Lecture de fichiers stockés sur un ordinateur ou un stockage NAS 22Spécifications des fichiers pris en charge

• Cet appareil est compatible avec les standards MP3 ID3-Tag (Ver. 2).
• Cet appareil peut afficher les illustrations qui ont été intégrées en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4.
• Cet appareil est compatible avec les tags META WMA.
• Si la taille d’image (pixels) de la pochette d’un album dépasse 500 × 500 (WMA/MP3/WAV/FLAC) ou 349 × 349 (MPEG-4 AAC), l’appareil peut ne pas lire la musique correctement.
• Vous devez utiliser un serveur ou un logiciel serveur compatible avec la diffusion dans les formats correspondants pour lire des fichiers audio et image via un réseau. Fréquence d’échantillonnage Débit Extension WMA (Windows Media Audio) 32/44,1/48 kHz 48 – 192 kbps .wma MP3 (MPEG-1 Audio Layer-3) 32/44,1/48 kHz 32 – 320 kbps .mp3 32/44,1/48/88,2/96/ 176,4/192 kHz

Panneau avant Affichage Panneau arrière Annexe Conseils

Seuls les fichiers non protégés par copyright peuvent être lus sur cet appareil. Le contenu téléchargé sur les sites Internet payants est protégé par copyright. Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d’un ordinateur, risquent également d’être protégés par copyright, en fonction des paramètres de l’ordinateur. Copyright [2012] [D&M Holdings. Inc.] Sous licence de la licence Apache, Version 2.0 (la “License”). Vous ne pouvez utiliser ce fichier que conformément aux termes de la licence. Vous pouvez obtenir un exemplaire de la Licence à la adresse http://www.apache.org/licenses/LICENSE-2.0 Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Lecture de radio Internet Fonction mémoire personnelle plus 22Spécifications des stations radio lisibles Cette fonction permet de définir les réglages (mode d’entrée, mode audio, mode de sortie HDMI, MultEQ®, Dynamic EQ, décalage audio, etc.) sélectionnés en dernier pour chacune des sources d’entrée. Fréquence d’échantillonnage WMA (Windows Media Audio) MP3 (MPEG-1 Audio Layer-3) MPEG-4 AAC Panneau avant Débit Extension

• Les réglages surround et de contrôle de tonalité sont mémorisés pour chacun des modes audio. Fonction dernière mémoire Cette fonction mémorise les réglages tels qu’ils étaient juste avant le passage en mode veille.

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Modes audio et canaux de sortie S Indique les canaux de sortie audio ou les paramètres surround qu’il est possible de régler. D Indique les canaux de sortie audio. Les canaux de sortie dépendent des paramétrages du menu “Config.Enceintes” (vpage 149). Sortie de canaux Mode son (vpage 98) Avant G/D DIRECT/PURE DIRECT (2 canaux)

z L’audio est transmis lorsque “Mode subwoofer” (vpage 152) dans le menu est réglé sur “LFE+Main”. Panneau avant Affichage Panneau arrière

z1 – z5 : vpage 188 Panneau avant Affichage Panneau arrière

z4, z6 – z9 : vpage 188 Panneau avant Affichage Panneau arrière

Connexions Lecture Réglages Conseils Cet élément peut être sélectionné lors de la lecture d’un signal Dolby TrueHD. Cet élément est sélectionnable lors de la lecture d’un signal Dolby Digital ou DTS. Cet élément est sélectionnable lors de la lecture d’un signal Dolby Digital ou DTS ou DVD-Audio. Lors de la lecture en mode PURE DIRECT, les paramètres surround sont identiques à ceux du mode DIRECT. Ce réglage est disponible lorsque “Mode subwoofer” (vpage 152) dans le menu est réglé sur “LFE+Main”. Cet élément ne peut pas être défini lorsque “Dynamic EQ” (vpage 130) est réglé sur “Marche”. Cet élément ne peut pas être défini lorsque la configuration Audyssey® (étalonnage enceintes) n’a pas été effectuée. Cet élément n’est pas sélectionnable lorsque “MultEQ®” (vpage 129) est réglé sur “Arrêt” ou “EQ manuel”. Cet élément est sélectionnable lorsque le signal d’entrée est un signal analogique, PCM 48 kHz ou 44,1 kHz. Panneau avant Affichage Panneau arrière

Télécommande Index Annexe Contenu Connexions Lecture Réglages Annexe Conseils Types de signaux d’entrée et modes audio correspondants F Indique le mode audio par défaut. S Indique le mode audio sélectionnable. Signaux 2 canaux Mode son (vpage 98) REMARQUE Analogique / PCM Dolby Digital (+/ HD) / DTS (-HD) Signal multi-canal PCM multi DTS-HD DTS Express DTS ES DSCRT

Le mode Movie ou Musique peut être sélectionné. Le mode Movie, Musique ou Jeu peut être sélectionné. Le mode audio par défaut pour la lecture AirPlay est DIRECT. Cet élément peut être sélectionné lorsque le signal d’entrée est un signal DTS-HD MASTER AUDIO. Cet élément peut être sélectionné lorsque le signal d’entrée est un signal DTS-HD HI RESOLUTION. Cet élément peut être sélectionné lorsque le signal d’entrée est un signal DTS 96/24. Panneau avant Affichage Panneau arrière

STEREO STEREO Panneau avant Affichage Panneau arrière

Télécommande Index Contenu Connexions Lecture Réglages Explication des termes Affichage Panneau arrière Annexe Audyssey Dynamic Volume® Dynamic Volume résout les écarts importants de volume entre les programmes télévisés et les publicités, ainsi qu’entre les passages silencieux et bruyants des films. Audyssey Dynamic EQ® est intégré à Dynamic Volume. Aussi, si le volume de lecture est ajusté automatiquement, la réponse des graves perçue, l’équilibre tonal, l’impression surround et la clarté des dialogues restent identiques. Audyssey MultEQ® MultEQ® rectifie les problèmes d’égalisation qui équilibrent les systèmes audio. Ils peuvent ainsi offrir une qualité d’écoute maximale à tous les auditeurs dans une grande zone d’écoute. Sur la base de plusieurs mesures, MultEQ® calcule une solution d’égalisation qui rectifie les problèmes de temps et de réponse dans la zone d’écoute mais effectue aussi une configuration automatique et complète du système surround.

A2DP A2DP est un profil de Bluetooth défini pour les dispositifs embarqués en voiture ou les dispositifs AV qui utilisent une communication sans fil à la place d’un câble. AirPlay AirPlay envoie (lit) le contenu enregistré dans iTunes ou sur un iPhone/iPod touch/iPad à un appareil compatible via le réseau. ALAC (Apple Lossless Audio Codec) Il s’agit du codec pour la méthode de compression audio sans perte développée par Apple Inc. Ce codec peut être lu sur iTunes, iPod ou iPhone. Les données compressées à environ 60 – 70 % peuvent être décompressées aux mêmes données d’origine. Appariement L’appariement est une opération de configuration nécessaire pour connecter deux périphériques Bluetooth. L’appariement permet à des périphériques Bluetooth d’accéder l’un à l’autre. App Store App Store est un site exploité par Apple Inc. qui vend des logiciels d’application pour des appareils tels que l’iPhone ou iPod touch. Audyssey Dynamic EQ® L’option Dynamic EQ résout le problème de la détérioration de la qualité sonore qui accompagne les plus bas niveaux du volume en tenant compte de la perception auditive humaine et de l’acoustique de la pièce. Audyssey Dynamic EQ® fonctionne en tandem avec Audyssey MultEQ® pour produire un son équilibré pour tous les auditeurs à tous les niveaux sonores. Panneau avant Conseils

Bluetooth La technologie Bluetooth est une technologie de communication sans fil courte distance utilisée pour la connexion de dispositifs de poche séparés de quelques mètres. Ceci permet aux ordinateurs portables, PDA, téléphones portables, etc. de se connecter sans câble pour la transmission d’audio et de données. Circuit de protection Cette fonction est destinée à prévenir les dommages aux composants sur secteur lorsqu’une anomalie, surcharge ou surtension par exemple, survient pour une raison quelconque. Si un dysfonctionnement se produit sur cet appareil, le témoin d’alimentation clignote en rouge et l’appareil passe en mode veille.

Télécommande Index Contenu Connexions Lecture Réglages Affichage Panneau arrière Annexe Dolby TrueHD Dolby TrueHD est une technologie audio haute définition conçue par Dolby Laboratories, qui utilise une technologie de codage sans perte pour reproduire fidèlement le son des masters studio. Ce format permet de prendre en charge jusqu’à 8 canaux audio avec une fréquence d’échantillonnage de 96 kHz et une résolution de 24 bits et jusqu’à 6 canaux audio avec une fréquence d’échantillonnage de 192 kHz et une résolution de 24 bits. Dolby TrueHD est utilisé par les applications qui requièrent une qualité audio très élevée. DTS Abréviation de Digital Theater System, un système audio numérique développé par DTS. DTS fournit une expérience sonore surround puissante et dynamique, que vous trouverez généralement dans les plus belles salles de cinéma du monde. DTS 96/24 DTS 96/24 est un format audio numérique permettant une reproduction sonore de qualité en 5.1 canaux avec une fréquence d’échantillonnage de 96 kHz et une quantisation 24 bits sur les DVD-Vidéo. DTS Digital Surround DTS Digital Surround est le format surround numérique standard de DTS, Inc., compatible avec une fréquence d’échantillonnage de 44,1 ou 48 kHz et jusqu’à 5.1 canaux de son surround discret numérique. DTS Express DTS Express est un format audio prenant en charge les faibles débits binaires (max. 5.1 canaux, 24 à 256 kbps). DTS-HD Cette technologie audio propose une qualité sonore supérieure et des fonctionnalités améliorées par rapport au système DTS conventionnel et est adoptée en tant qu’audio optionnel pour les Blu-ray Disc. Cette technologie offre une transmission multicanaux, une vitesse de transfert des données supérieure, une fréquence d’échantillonnage élevée et une lecture audio sans perte. Les Blu-ray Disc prennent en charge un maximum de 7.1 canaux.

DLNA DLNA et DLNA CERTIFIED sont des marques commerciales et/ou des marques de service de Digital Living Network Alliance. Certains contenus risquent d’être incompatibles avec les autres produits DLNA CERTIFIED®. Dolby Digital Dolby Digital est un format de signal numérique multicanaux développé par Dolby Laboratories.

5.1 canaux sont reproduits au total: 3 canaux avant (“FL”, “FR” et “C”), 2

canaux surround (“SL” et “SR”) et le canal “LFE” pour les effets de basses fréquences. Grâce à cela, il n’y a pas de diaphonie entre les canaux et un champ sonore réaliste est obtenu avec une impression “tri-dimensionnelle” (sensation de distance, de mouvement et de positionnement). Ceci permet d’offrir une expérience sonore surround chez vous. Dolby Digital Plus Dolby Digital Plus est un format de signaux Dolby Digital amélioré compatible avec 7.1 canaux de son numérique discret, qui améliore également la qualité sonore grâce à des meilleures performances de débit. Il est rétrocompatible avec le Dolby Digital classique, ce qui lui permet d’offrir une plus grande flexibilité en fonction du signal source et de l’équipement de reproduction. Dolby Pro Logic g Dolby Pro Logic g est une technologie de décodage de matrice conçue par Dolby Laboratories. La musique habituelle, comme celle des CD, est encodée en 5-canaux pour obtenir un effet surround excellent. Les signaux des canaux surround sont convertis en signaux pleine bande et stéréo (avec une réponse en fréquence comprise entre 20 Hz et 20 kHz ou plus) pour créer une image sonore “tri-dimensionnelle” offrant une sensation riche de présence avec toutes les sources stéréo. Panneau avant Conseils

Télécommande Index Contenu Connexions Lecture Réglages DTS-HD High Resolution Audio DTS-HD High Resolution Audio est une version améliorée des formats de signaux DTS, DTS-ES et DTS 96/24, compatible avec des fréquences d’échantillonnage de 96 ou 48 kHz et jusqu’à 7.1 canaux de son numérique discret. Le débit élevé des données permet d’obtenir un son de meilleure qualité. Ce format est entièrement compatible avec les appareils classiques, y compris les données surround numériques DTS 5.1 canaux. DTS-HD Master Audio DTS-HD Master Audio est un format audio créé par Digital Theater System (DTS). Ce format permet de prendre en charge jusqu’à 8 canaux audio avec une fréquence d’échantillonnage de 96 kHz et une résolution de 24 bits et jusqu’à 6 canaux audio avec une fréquence d’échantillonnage de 192 kHz et une résolution de 24 bits. Il est entièrement compatible avec les appareils classiques, y compris les données surround numériques DTS

DTS NEO:6™ Surround DTS NEO:6™ est une technologie de décodage de matrice pour obtenir une lecture surround 6.1 canaux avec des sources 2 canaux. Elle comprend la technologie “DTS NEO:6 Cinema” adaptée à la lecture de films et la technologie “DTS NEO:6 Music” adaptée à la lecture de musique. THIS SOFTWARE IS PROVIDED BYTHE COPYRIGHT HOLDERS AND CONTRIBUTORS “AS IS” AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE FOUNDATION OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT,

INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES

(INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. Fréquence d’échantillonnage L’échantillonnage consiste à effectuer une lecture d’une onde sonore (signal analogique) à intervalles réguliers et à exprimer la hauteur de l’onde lors de chaque lecture dans un format numérisé (produisant un signal numérique). Le nombre de lectures effectuées en une seconde est appelée “fréquence d’échantillonnage”. Plus cette valeur est grande, plus le son reproduit est proche du son original. Copyright (C) 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 Josh Coalson Affichage Panneau arrière Annexe Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met:

FLAC FLAC signifie Free lossless Audio Codec, et représente un format de fichier audio libre sans perte. Sans perte signifie que le son est compressé sans perte de qualité. La licence FLAC est indiquée ci-dessous. Panneau avant Conseils

Télécommande Index Contenu Connexions Lecture Réglages

Gamme dynamique La différence entre le niveau sonore non déformé maximum et le niveau sonore minimum perceptible du bruit émis par l’appareil.

Impédance des enceintes C’est une valeur de résistance en courant alternatif, indiquée en Ω (Ohms). Une puissance supérieure peut être obtenue lorsque cette valeur est plus faible. iTunes iTunes est le nom du lecteur multimédia fourni par Apple Inc. Il permet la gestion et la lecture de contenus multimédia tels que musique et films. iTunes prend en charge la plupart des principaux formats de fichier, dont AAC, WAV et MP3.

Progressif (balayage séquentiel) Il s’agit d’un système de balayage du signal vidéo permettant d’afficher 1 trame de vidéo comme une image. Ce système restitue des images avec moins de bruit de fond et sans bord flou comparé au système entrelacé.

LFE Abréviation de Low Frequency Effect, un canal de sortie accentuant l’effet de basse fréquence sonore. Le son surround est intensifié par la production de basses profondes de 20 Hz à 120 Hz vers le(s) subwoofer(s) du système. Affichage Panneau arrière Annexe

Mixage réducteur Cette fonction réduit le nombre de canaux d’audio surround et effectue la lecture en fonction de la configuration du système. Modem L’appareil qui se connecte à votre fournisseur d’accès à Internet et est très souvent fourni avec le service. Certains sont souvent intégrés avec un routeur. MP3 (MPEG Audio Layer-3) Il s’agit d’un format de compression des données audio normalisé au plan international qui utilise la norme de compression vidéo “MPEG-1”. Il compresse le volume de données à environ un onzième de sa taille initiale tout en conservant une qualité de son équivalente à celle d’un CD musical. MPEG (Moving Picture Experts Group), MPEG-2, MPEG-4 Ce sont les noms de différentes normes de format de compression numérique utilisées pour le codage des signaux vidéo et audio. Les normes vidéo sont notamment “MPEG-1 Video”, “MPEG-2 Video”, “MPEG4 Visual”, “MPEG-4 AVC”. Les normes audio sont notamment “MPEG-1 Audio”, “MPEG-2 Audio”, “MPEG-4 AAC”.

HDCP Lors de la transmission de signaux numériques entre plusieurs appareils, cette technologie de protection des droits d’auteur crypte les signaux pour empêcher la copie illicite du contenu. Panneau avant Conseils

Télécommande Index Contenu Connexions Lecture Réglages

Windows Media DRM Il s’agit d’une technologie de protection des droits d’auteur conçue par Microsoft. Les fournisseurs de contenu utilisent la technologie de gestion des droits numérique pour Windows Media contenue dans cet appareil (WM-DRM) pour protéger l’intégrité de leur contenu (Contenu sécurisé) afin d’empêcher l’utilisation illégale de leur propriété intellectuelle, y compris les droits d’auteur. Cet appareil utilise le logiciel WM-DRM pour lire le contenu sécurisé (logiciel WM-DRM). Si la sécurité du logiciel WM-DRM de cet appareil a été compromise, les détenteurs du contenu sécurisé (détenteurs du contenu sécurisé) peuvent demander à ce que Microsoft révoque le droit du logiciel WM-DRM à acquérir de nouvelles licences pour copier, afficher et/ ou lire un contenu sécurisé. La révocation n’altère pas la capacité du logiciel WM-DRM à lire les contenus non protégés. Une liste de révocation du logiciel WM-DRM est envoyée à votre appareil si vous téléchargez un contenu sécurisé en provenance d’Internet ou de votre PC. Microsoft peut également, en accord avec cette licence, télécharger une liste de révocation sur votre appareil au nom des détenteurs du contenu sécurisé. Affichage Panneau arrière Annexe Windows Media Player version 11 ou ultérieure Il s’agit d’un lecteur multimédia distribué gratuitement par Microsoft Corporation. Il peut lire des listes de lecture créées avec la version 11 ou ultérieure de Windows Media Player, ainsi que des fichiers au format WMA, DRM WMA, WAV et autre. WMA (Windows Media Audio) Il s’agit de la technologie de compression audio mise au point par la société Microsoft. Les données WMA peuvent être encodées à l’aide de Windows Media® Player. Pour coder les fichiers WMA, utilisez uniquement les applications autorisées par la société Microsoft. Si vous utilisez une application non autorisée, le fichier peut ne pas fonctionner correctement.

vTuner Il s’agit d’un serveur de contenu en ligne pour la Radio Internet. Notez que des frais d’utilisation sont compris dans les coûts de mise à niveau. Pour plus de détails sur ce service, rendez-vous sur le site ci-dessous. Site Web vTuner : http://www.radiomarantz.com Ce produit est protégé par certains droits sur la propriété intellectuelle de Nothing Else Matters Software et BridgeCo. L’utilisation ou la distribution d’une telle technologie hors de ce produit est interdite sans une licence de Nothing Else Matters Software et BridgeCo ou d’un subsidiaire agréé. Panneau avant Conseils

Télécommande Index Contenu Connexions Lecture Réglages Conseils Annexe Renseignements relatifs aux marques commerciales Fabriqué sous licence Audyssey Laboratories™, avec brevets américains et étrangers en instance. Audyssey MultEQ®, Audyssey Dynamic EQ® et Audyssey Dynamic Volume® sont des marques commerciales déposées d’Audyssey Laboratories. Fabriqué sous licence et sous brevets américains numéros : 5,956,674; 5,974,380; 6,226,616; 6,487,535; 7,212,872; 7,333,929; 7,392,195; 7,272,567 et autres brevets déposés et en attente de dépôt aux ÉtatsUnis et dans les autres pays. DTS-HD, le symbole, & DTS-HD et le symbole associé sont des marques commerciales de DTS, Inc. Le produit comprend le logiciel. © DTS, Inc. Tous droits réservés. Fabriqué sous licence de Dolby Laboratories. “Dolby”, “Pro Logic” et le symbole double-D sont des marques commerciales de Dolby Laboratories. HDMI,High-Definition Multimedia Interface et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC, aux États-Unis et dans d’autres pays. Panneau avant Affichage Panneau arrière

• Les utilisateurs individuels sont autorisés à utiliser des iPhone, iPod, iPod classic, iPod nano, iPod shuffle, et iPod touch pour la copie privée et la lecture de contenu non protégé par droits d’auteur et de contenu dont la copie et la lecture est permise par la loi. La violation des droits d’auteur est interdite par la loi. Panneau avant Affichage Panneau arrière Conseils Annexe Windows Media et le logo Windows sont des marques de commerce ou des marques déposées de Microsoft Corporation aux États-Unis et dans d’autres pays. Adobe, le logo Adobe et Reader sont des marques de commerce ou des marques déposées d’Adobe Systems Incorporated aux États-Unis et dans d’autres pays.

Télécommande Index Contenu Connexions Lecture Réglages Conseils Spécifications 22Section audio

• Amplificateur de puissance Puissance nominale: Bornes de sortie:
• Analogique Sensibilité d’entrée / Impédance d’entrée: Réponse en fréquence: S/B: Avant: 50 W + 50 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,08 % T.H.D.) 60 W + 60 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.) Centrale: 50 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,08 % T.H.D.) 60 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.) Surround: 50 W + 50 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,08 % T.H.D.) 60 W + 60 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.) 6 – 16 Ω/ohms 130 mV/47 kΩ/kohms 10 Hz – 100 kHz — +1, –3 dB (mode DIRECT) 98 dB (IHF-A chargée, mode DIRECT) 22Section vidéo

• Bornes vidéo standard Sensibilité d’entrée / Impédance d’entrée: Réponse en fréquence: Panneau avant Affichage 1 Vp-p, 75 Ω/ohms 5 Hz – 10 MHz — 0, –3 dB Panneau arrière

Télécommande Index Annexe Contenu Connexions Lecture 22Section tuner Réglages [FM] Distorsion harmonique totale : Annexe [AM] (Remarque: μV à 75 Ω/ohms, 0 dBf = 1 x 10–15 W) 87,50 MHz – 107,90 MHz 1,2 μV (12,8 dBf) MONO 2,8 μV (20,2 dBf) MONO 70 dB (IHF-A chargée, mode DIRECT) STEREO 67 dB (IHF-A chargée, mode DIRECT) MONO 0,7 % (1 kHz) STEREO 1,0 % (1 kHz) Plage de réception: Sensibilité utile: 50 dB Seuil de sensibilité: S/B : Conseils 520 kHz – 1710 kHz 18 μV 22Général Alimentation: Consommation électrique : Consommation électrique en mode veille : Consommation électrique en mode CEC veille : Consommation électrique en mode veille réseau : CA 120 V, 60 Hz 180 W 0,2 W 0,5 W 2,7 W z Pour des raisons d’amélioration, les caractéristiques et l’apparence sont susceptibles d’être modifiées sans avertissement préalable. Panneau avant Affichage Panneau arrière

Télécommande Conseils Annexe

Télécommande Index Contenu Connexions Lecture Réglages Conseils 22Informations sur la licence pour le logiciel utilisé dans cet appareil À propos des licences GPL (GNU-General Public License) et LGPL (GNU Lesser General Public License) Ce produit utilise le logiciel GPL/LGPL et le logiciel conçu par d’autres entreprises. Après l’achat de ce produit, vous pourrez vous procurer, modifier ou distribuer le code source du logiciel GPL/LGPL utilisé avec ce produit. Marantz fournit le code source basé sur les licences GPL et LPGL au coût réel à la demande de notre centre de service client. Cependant, notez que nous ne fournissons aucune garantie en ce qui concerne le code source. Veuillez également noter que nous n’offrons aucune aide pour le contenu du code source. Panneau avant Affichage Panneau arrière
