MODE D'EMPLOI AMPLI HOME CINEMA 5R5015 DAB SILVER MARANTZ

Récepteur Audio-Vidéo

SR5015 DAB Panneau avant

Manuel de l’Utilisateur Télécommande

Accessories Insertion des piles Portée de la télécommande Caractéristiques Audio haute qualité Haute performance Fonctionnement aisé Nomenclature et fonctions Panneau avant Affichage Panneau arrière Télécommande

9 10 10 11 11 12 16 17 17 20 22 26

Installation des enceintes Branchement enceintes Avant le branchement des enceintes Configuration de l’enceinte et paramétrages de l’“Affectation des Amplis” Branchement d’enceintes 5.1 canaux Branchement d’enceintes 7.1 canaux Branchement d’enceintes 5.1 canaux : Connexion bi-amp des enceintes avant Branchement d’enceintes 5.1 canaux : Deuxième paire d’enceintes avant Branchement d’enceintes multi-zones

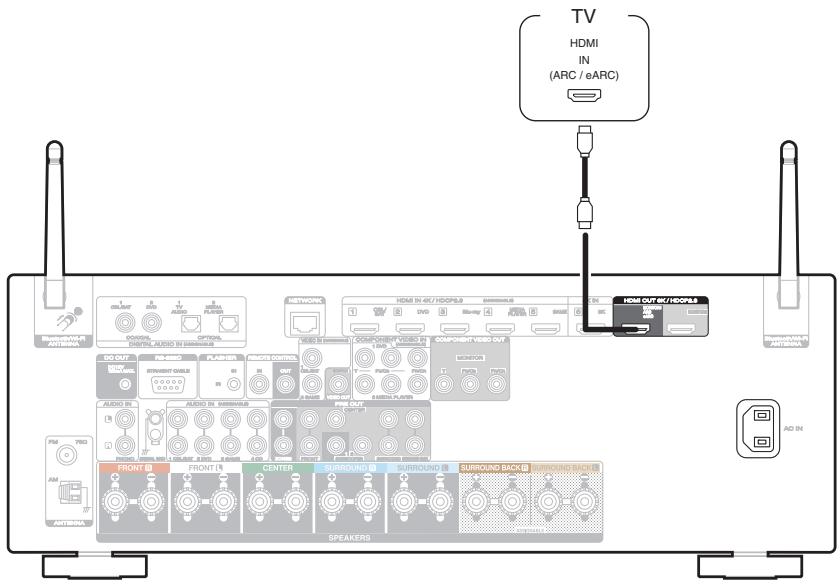

Connexion d’un téléviseur Connexion 1 : Téléviseur équipé d’une borne HDMI et compatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel) Connexion 2 : Téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel) Connexion 3 : Téléviseur non équipé d’une borne HDMI Connexion d’un dispositif de lecture Connexion d’un décodeur (Tuner satellite/TV par câble) Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc Connexion d’un appareil de lecture compatible avec le 8K Connexion d’un caméscope vidéo ou d’un console de jeux Connexion d’une platine Connecter un dispositif mémoire USB au port USB Connexion d’antennes FM/AM (uniquement pour le modèle FM/AM) Connexion d’une antenne DAB/FM (uniquement pour le modèle FM/DAB) Connexion à un réseau domestique (LAN) LAN filaire LAN sans fil Connexion d’un dispositif de commande externe Prises REMOTE CONTROL Prise DC OUT Connexion du cordon d’alimentation

Utilisation basique Mise sous tension Sélection de la source d’entrée Réglage du volume Coupure temporaire du son (Sourdine) Lecture avec les lecteurs DVD/Blu-ray Disc Lecture du contenu d’un dispositif mémoire USB Lecture des fichiers d’un dispositif mémoire USB Écouter de la musique sur un périphérique Bluetooth Lecture de musique à partir d’un périphérique Bluetooth Appariement avec d’autres périphériques Bluetooth Reconnexion à cet appareil à partir d’un périphérique Bluetooth Écoute de l’audio avec un casque Bluetooth Écoute de l’audio avec un casque Bluetooth Reconnexion à un casque Bluetooth Déconnexion d’un casque Bluetooth

Écoute d’émissions FM/AM (uniquement pour le modèle FM/AM) Écoute de diffusion FM/AM Réglage par saisie de la fréquence (Accord direct) Recherche RDS Recherche PTY Recherche TP Texte Radio Modification du mode de syntonisation (Mode Réglage) Réglage des stations et préréglage automatique des stations (Mém. prérégl. Auto) Préréglage de la station radio actuelle (Mém. Préréglages) Écoute des stations préréglées Saisie d’un nom pour la station émettrice préréglée (Nom préréglé) Saut des stations radio préréglées (Passer préréglage) Annulation de Passer préréglage

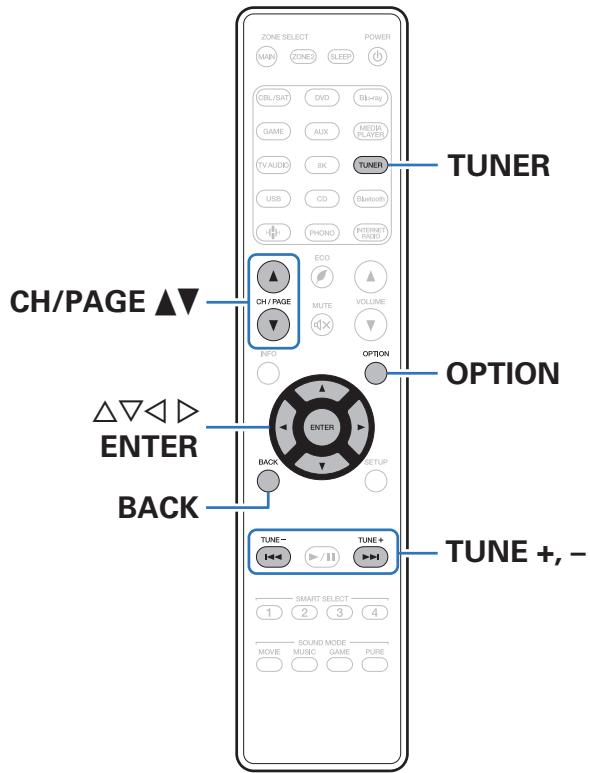

Écoute d’émissions FM/DAB (uniquement pour le modèle FM/ DAB) Écoute d’émissions FM Réglage par saisie de la fréquence (Accord direct) Recherche RDS Recherche PTY Recherche TP Texte Radio Modification du mode de syntonisation (Mode Réglage) Réglage des stations et préréglage automatique des stations (Mém. prérégl. Auto) Écoute d’émissions DAB Balayage automatique des stations DAB (Scan Auto) Vérification de l’intensité de la réception des stations (Aide à la recherche) Réglage de l’ordre des stations en cours de diffusion (Ordre des stations) Compression de la plage dynamique (DRC) Réinitialisation des réglages DAB (Réinitialisation DAB) Vérification de la version DAB actuelle (version du DAB) Préréglage de la station de radio FM/DAB actuelle (Mém. Préréglages) Écoute des stations préréglées Saisie d’un nom pour la station émettrice préréglée (Nom préréglé) Saut des stations radio préréglées (Passer préréglage) Annulation de Passer préréglage

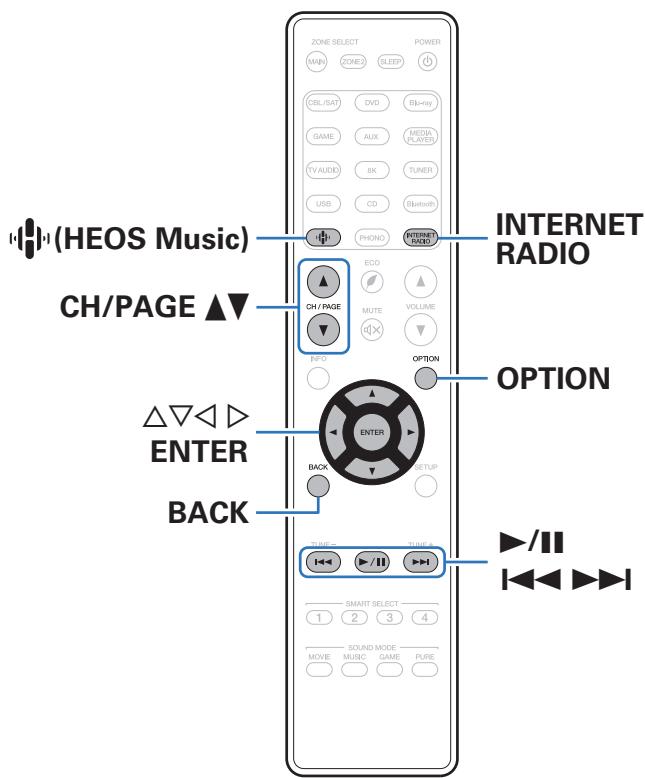

Écoute de Radio Internet Écoute de Radio Internet Lecture de fichiers stockés sur un ordinateur ou un stockage NAS Lecture de fichiers stockés sur un ordinateur ou un stockage NAS Obtenir HEOS App Compte HEOS Lecture depuis des services de diffusion de musique Écouter la même musique dans plusieurs pièces Fonction AirPlay Lecture de titres de votre iPhone, iPod touch ou iPad Lecture de la musique iTunes avec cet appareil Lisez un morceau depuis votre iPhone, votre iPodtouch ou votre iPad sur plusieurs appareils synchronisés (AirPlay 2) Fonction Spotify Connect Lecture de la musique Spotify avec cet appareil

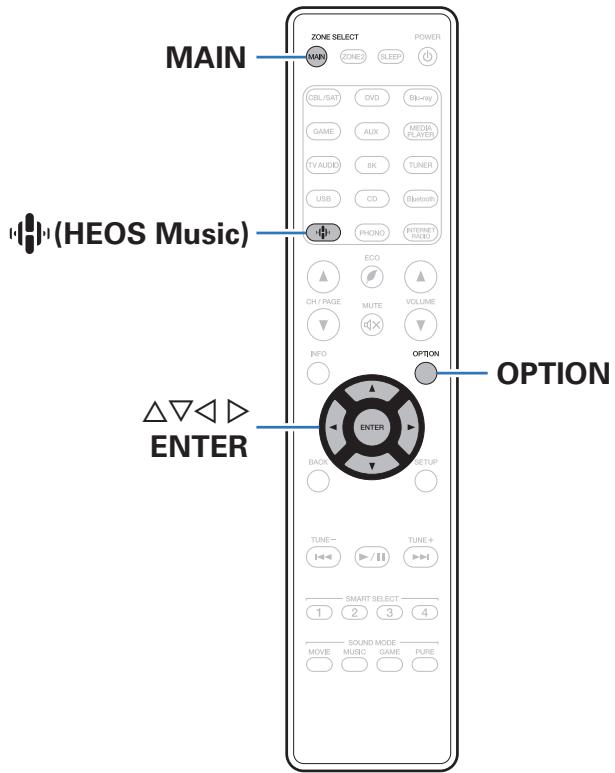

Fonctions pratiques Ajout des Favoris HEOS Lecture des Favoris HEOS Suppression des Favoris HEOS Ajuster le volume de chaque canal pour le faire correspondre à la source d’entrée (Réglage niv. Canal) Réglage de la tonalité (Tonalité) Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo) Réglage de la qualité d’image pour votre environnement de visualisation (Mode photo) Lecture de la même musique dans toutes les zones (Toutes zones stéréo) Modification des paramètres d’enceinte pour les adapter à l’environnement d’écoute (Présélection des HP) Sélection d’un mode d’écoute Sélection d’un mode d’écoute Lecture directe Lecture Pure Direct Lecture surround auto Description des types de mode audio Mode son qui peut être sélectionné pour chaque signal d’entrée Fonction de contrôle HDMI Procédure de réglage Fonction Menu intelligent Fonction de minuterie sommeil Utilisation de la minuterie sommeil

Fonction de sélection intelligente Solliciter le paramétrage Modification des réglages Fonction de verrouillage du panneau Désactivation de toutes les opérations de touche Désactivation de toutes les opérations de touche sauf VOLUME Annulation de la fonction de verrouillage du panneau Fonction de verrouillage à distance Désactivation de la fonction de capteur de la télécommande Activation de la fonction du capteur à distance Fonction de contrôle Internet Contrôle de l’appareil à partir d’un contrôle Web Lecture dans la ZONE2 (différente pièce) Connexion de ZONE2 Lecture dans ZONE2

158 159 160 161 161 161 162 163 163 163 164 164 166 166 168

Plan du menu de l’interface graphique Fonctionnement du menu Audio Réglage niv Centrale Réglage niv Subw Paramètres surr. M-DAX Délai audio Volume Audyssey® EQ Graphic

Vidéo Réglages image Config. HDMI Réglages sorties Affichage à l'écran Economiseur d'écran Format signal 4K/8K Configuration HDCP Format TV Entrées Affectation des entrées Renommer les sources Masquer les sources Niveau des sources Enceintes Conf. Audyssey® Procédure pour les réglages des enceintes (Conf. Audyssey®) Message d’erreur Retour aux réglages “Conf. Audyssey®”

Config. manuelle Affectation des Amplis Config. enceintes Distances Niveaux Crossover Graves Enceintes avant Présélection des HP Réseau Informations Connexion Config. Wi-Fi Réglages Commande réseau Nom convivial Diagnostic AirPlay

Compte HEOS Vous ne vous êtes pas connecté Vous êtes déjà connecté Général Langue ECO Émetteur Bluetooth Config. de ZONE2 Renommer zone Noms sélect. choix Sortie Trigger Afficheur façade Micrologiciel Informations Données d'utilisation Sauveg. & charger Verrou de config. Réinitialiser Limiter la zone d’opération avec la télécommande

Conseils Dépistage des pannes L’alimentation ne se met pas sous/hors tension Les opérations ne peuvent pas être effectuées via la télécommande L’affichage sur cet appareil n’affiche rien Aucun son n’est émis L’audio souhaité n’est pas émis Le son est interrompu ou on entend des bruits Aucune vidéo ne s’affiche sur le téléviseur L’écran du menu ne s’affiche pas sur le téléviseur La couleur de l’écran du menu et le contenu des opérations affichées sur le téléviseur est différente de la normale Impossible de lire AirPlay Impossible de lire les dispositifs mémoire USB Impossible de lire le Bluetooth Impossible de lire la radio Internet Impossible de lire les fichiers musiques sur le PC ou le NAS Plusieurs services en ligne ne peuvent pas être lus La fonction HDMI Contrôle ne fonctionne pas Impossible de se connecter à un réseau local sans fil Messages d’erreur de mise à jour/mise à niveau Réinitialisation des réglages d’usine Réinitialisation des réglages du réseau

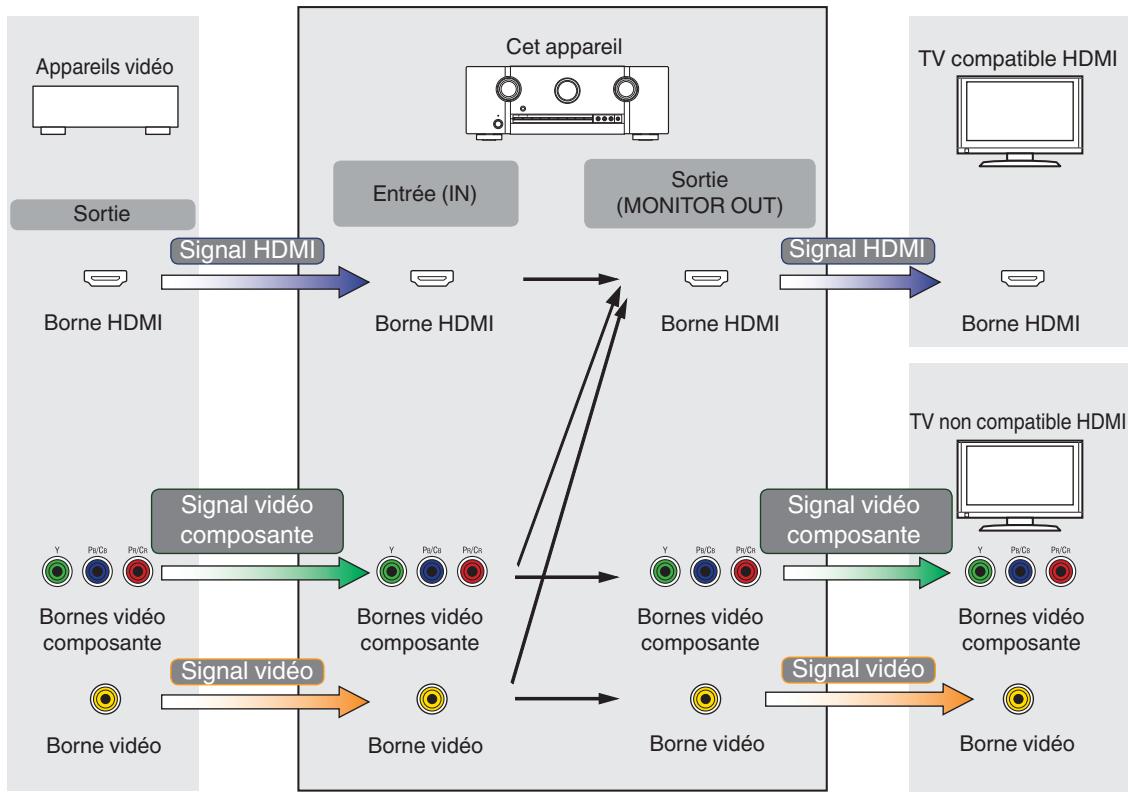

À propos de HDMI Fonction de conversion vidéo Lecture de dispositifs mémoire USB Lecture d’un périphérique Bluetooth Lire un fichier sauvegardé sur un ordinateur ou sur un NAS Lecture de radio Internet Fonction mémoire personnelle plus Fonction dernière mémoire Explication des termes Renseignements relatifs aux marques commerciales Spécifications Index

Nous vous remercions d’avoir acquis cet appareil Marantz. Afin d’assurer son bon fonctionnement, veuillez lire attentivement ce manuel de l’utilisateur avant d’utiliser l’appareil. Après avoir lu le manuel, veuillez le conserver pour toute référence future.

Assurez-vous que les articles suivants sont fournis avec l’appareil. .

Guide de démarrage rapide

Instructions de sécurité

Précautions d’utilisation des piles

Remarque sur la radio

Cordon d’alimentation

Antenne intérieure FM (uniquement pour l’SR5015)

Antenne à boucle AM (uniquement pour l’SR5015)

Antenne intérieure DAB/FM (uniquement pour l’SR5015 DAB)

Microphone d’étalonnage du son

Support de microphone d’étalonnage du son

Télécommande (RC042SR)

Piles R03/AAA Antennes externes pour une connexion Bluetooth/Sans fil

0 Pour éviter un endommagement de la télécommande ou une fuite du liquide des piles:

Déplacez le couvercle arrière dans la direction de la flèche et retirez-le.

0 Ne pas mélanger piles neuves et anciennes. 0 Ne pas utiliser deux types de piles différents. 0 Ôtez les piles de la télécommande si vous ne l’utilisez pas pendant longtemps. 0 En cas de fuite du liquide de pile, essuyez soigneusement l’intérieur du compartiment avant d’insérer de nouvelles piles.

Portée de la télécommande

Pointez la télécommande vers le capteur de télécommande de l’unité. .

Insérez correctement deux piles dans le compartiment à pile comme indiqué. Piles Environ 7 m 30°

Remettez le couvercle en place.

Virtualiseur de HP vous permet d’accéder à une expérience de divertissement plus immersive depuis les configurations d’enceintes traditionnelles basées sur des canaux, via le traitement du signal numérique, notamment la virtualisation en hauteur Dolby Atmos et la virtualisation surround.

0 Puissant amplificateur discret à 7 canaux

Doté d'amplificateurs de puissance discrets à courant élevé sur tous les canaux, cet appareil délivre 100 W de puissance par canal (8 Ω /ohms, 20 Hz - 20 kHz, T.H.D.: 0,08 %, à 2 canaux). Doté de pilotes à faible impédance, il offre une stabilité opérationnelle avec une large gamme d’enceintes pour un son équilibré et de qualité. Le mode Eco automatique ajuste la puissance de sortie des enceintes en fonction du niveau de volume et de l'éco-mètre à l'écran, ce qui permet de réduire la consommation électrique en temps réel sans sacrifier le superbe son Marantz.

0 Virtualiseur de HP doit pas être utilisé lorsque les enceintes hautes et les enceintes surround sont connectées. 0 La virtualisation de hauteur peut être appliquée lorsque des enceintes surround sont connectées.

Cet appareil est équipé de la technologie de décodeur DTS:X. Grâce à la technologie audio immersive du DTS:X, basée sur les objets et qui supprime les limites des canaux, l’expérience du Home Cinema atteint de nouveaux sommets. La flexibilité des objets permet d’élargir ou rétrécir le son et de le déplacer dans la pièce avec une précision incomparable pour une expérience audio immersive plus riche.

0 Amplificateur à contre-réaction de courant

Cet appareil utilise un circuit d’amplificateur à contre-réaction de courant haute vitesse pour son préamplificateur de manière à ce que les signaux émis par un lecteur Blu-ray Disc et autre équipement prenant en charge les formats audio haute définition puissent être amplifiés en haute fidélité. L’amplificateur à contre-réaction de courant haute vitesse peut également reproduire un espace sonore naturel.

0 DTS Virtual:X (v p. 289)

La technologie DTS Virtual:X intègre la fonctionnalité exclusive de DTS supérieure virtuelle et supérieure surround pour offrir une expérience sonore immersive depuis n’importe quelle source d’entrée (du signal stéréo au signal 7.1.4 canaux) et de configuration d’enceintes.

0 Dolby Atmos (v p. 286)

Cet appareil est équipé d’un décodeur qui prend en charge le format audio Dolby Atmos. La localisation ou l’acheminement du son est précisément reproduit par l’ajout d’enceintes au plafond, vous permettant d’expérimenter un incroyable champ acoustique sonore naturel et réaliste.

0 Vous ne pouvez pas utiliser DTS Virtual:X lorsque les enceintes hautes sont connectées.

HD (720p/1080p) / 4K à 8K

0 Connectivité HDMI 8K avancée

Cet appareil comporte 6 entrées et 2 sorties HDMI pour toutes vos sources préférées. Une entrée HDMI 8K dédiée à la prise en charge de la capacité passthrough 8K/60 Hz et 4K/120 Hz, le sous-échantillonnage 4:4:4 Pure Color, Dolby Vision, HLG, HDR10, vidéo 21:9, 3D et le pass-through BT.2020 et HDCP 2.3, la dernière norme de protection contre la copie sont pris en charge sur toutes les entrées HDMI. Présentant les dernières technologies et spécifications HDMI, cet appareil fait monter d'un cran votre divertissement à domicile grâce à la prise en charge des formats HDR10+, HDR dynamique, ALLM, VRR, QMS et QFT. Le processeur vidéo est également capable d’effectuer la conversion ascendante de votre source vidéo native jusqu'à une qualité de 8K.

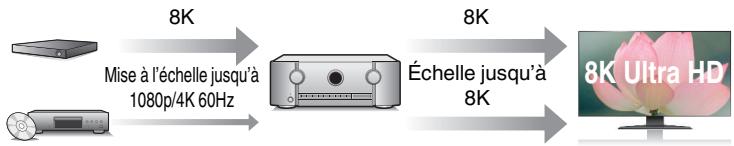

8K Mise à l’échelle jusqu’à 1080p/4K 60Hz

8K Ultra HD Cet appareil est équipé d’une fonction de vidéo ascendante 8K qui permet de reproduire une vidéo SD (Standard Definition) ou HD (High Definition)/4K 60 Hz en résolution HDMI à 8K (7680 × 4320 pixels). Cette fonction permet à l’appareil d’être connecté à un téléviseur à l’aide d’un simple câble HDMI, et de produire des images en haute définition pour n’importe quelle source vidéo. 0 Compatibilité de la function eARC (Enhanced Audio Return

Cet appareil est compatible avec la norme de protection des droits d’auteur HDCP 2.3.

0 Le processeur vidéo numérique met à l’échelle SD (résolution) ou

Channel) La fonction eARC est compatible avec les formats audio compatibles avec la fonction ARC traditionnelle en plus du PCM linéaire multicanaux, Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio, DTS:X et d’autres formats audio qu’une fonction ARC traditionnelle ne peut pas transmettre. En outre, le raccordement à un téléviseur compatible avec la fonction eARC permet de profiter d’une lecture sonore de meilleure qualité du contenu audio lu sur votre téléviseur.

0 Les connexions HDMI permettent la connexion à divers appareils

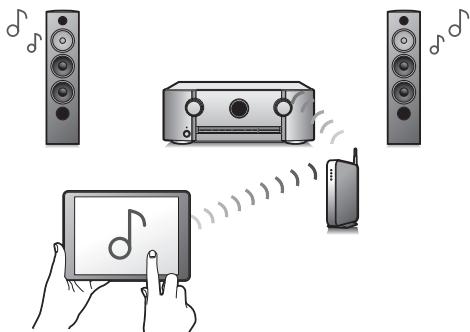

0 Ce dispositif est équipé d’une fonction AirPlay® en plus des

AV numériques (6 entrées, 2 sorties)

fonctions réseau telle que la radio internet, etc. (v p. 128)

Vous pouvez profiter d’un large éventail de contenus, notamment écouter la radio sur Internet et lire des fichiers audio enregistrés sur votre ordinateur. Cet appareil prend également en charge Apple AirPlay qui vous permet de diffuser en flux votre bibliothèque musicale depuis un iPhone®, iPad®, iPod touch® ou iTunes®.

Cet appareil est équipé de 6 entrées HDMI et de 2 sorties HDMI permettant la connexion à divers appareils compatibles HDMI tels que des lecteurs Blu-ray Disc, des consoles de jeux et des caméscopes vidéo HD. Cet appareil est équipé de deux sorties moniteur, ce qui vous permet de projeter la même image en même temps à l’aide de cet appareil.

0 Prend en charge l’audio sans fil “AirPlay 2®”.

Synchronise plusieurs appareils/enceintes compatibles avec AirPlay 2 pour une lecture simultanée. Cet appareil prend en charge AirPlay 2 et nécessite iOS 11.4 ou une version ultérieure.

0 Lecture de fichiers DSD et FLAC par USB et par réseau

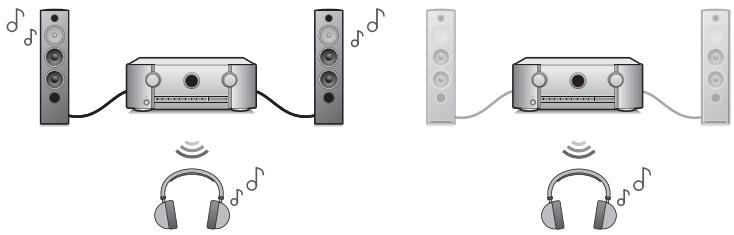

0 Connexion d’un casque Bluetooth

Cet appareil prend en charge la lecture des formats audio de haute résolution tels que les fichiers DSD (5,6 MHz) et FLAC 192 kHz. Il offre une haute qualité de lecture des fichiers en haute résolution.

Cet appareil peut émettre en connexion Bluetooth pour vous faire profiter du son sans fil avec votre casque Bluetooth. La lecture est possible simultanément avec des enceintes connectés et le casque Bluetooth, ou uniquement avec un casque Bluetooth.

0 Une connexion sans fil avec des périphériques Bluetooth peut

être effectuée facilement (v p. 79)

Vous pouvez apprécier de la musique simplement en vous connectant sans fil avec votre smartphone, tablette, ordinateur, etc.

0 Compatible avec le “Marantz 2016 AVR Remote” Appz pour

effectuer des opérations de base de l’appareil avec des appareils iPad, Phone ou Android™ (Google, Amazon Kindle Fire)

En plus des toutes les nouvelles caractéristiques, les graphismes et l’interface utilisateur ont été entièrement révisés. La nouvelle application vous permet de contrôler entièrement cet appareil, ainsi que d’accéder à son menu de configuration pour des réglages détaillés à partir de vos téléphones ou tablettes. L’aplication “Marantz 2016 AVR Remote” vous permet également d’accéder à tout moment à l’affichage du statut du récepteur, aux menus d’option, au tableau de contrôle du lecteur Blu-ray Disc Marantz et à un manuel de l’utilisateur en ligne.

Vous pouvez sélectionner et lire les entrées correspondantes dans la MAIN ZONE et la ZONE2. De plus, lorsque la fonction Toutes zones stéréo est utilisée, la musique en cours de lecture dans MAIN ZONE peut être appréciée dans toutes les zones en même temps. Cette fonction est utile si vous voulez laisser la musique de fond dans toute la maison. 0 Conception à économie d’énergie

z Téléchargez la “Marantz 2016 AVR Remote” App appropriée pour vos appareils iOS ou Android. Cet appareil doit être connecté au même réseau LAN ou Wi-Fi (réseau local sans fil) que celui auquel l’iPad, l’iPhone ou l’appareil Android™ est connecté.

Cet appareil est équipé d’une fonction Mode ECO qui vous permet de profiter de la musique et des films tout en réduisant la consommation électrique lors de l’utilisation. De plus, une fonction de veille automatique éteint ainsi automatiquement l’alimentation lorsque l’appareil n’est pas utilisé. Cela permet de réduire la consommation électrique inutile.

0 Grâce à HEOS, vous pourrez écouter de la musique en streaming

depuis vos lecteurs en ligne favoris

0 “Assistant de config.”, fournissant des instructions de

configuration faciles à suivre Sélectionnez tout d’abord la langue lorsque vous y êtes invité. Ensuite, suivez simplement les instructions qui s’affichent sur l’écran de votre téléviseur pour configurer les enceintes, le réseau, etc.

0 Interface graphique simple d’emploi

Cet appareil est doté d’une interface utilisateur graphique pour améliorer sa fonctionnalité.

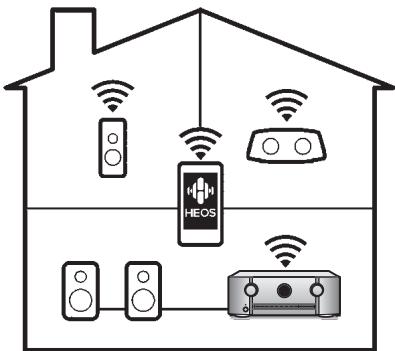

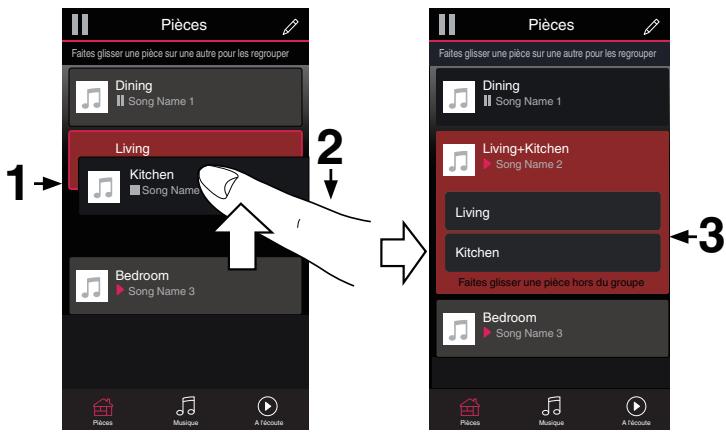

Le système audio surround multi-pièces sans fil HEOS vous permet de profiter de votre musique préférée où vous voulez, chez vous. Par l’utilisation de votre réseau domestique et de HEOS App (disponible sur iOS, Android et tout appareil Amazon), vous pouvez explorer, parcourir et lire de la musique depuis votre propre bibliothèque musicale ou depuis des services de diffusion de musique en ligne. Quand plusieurs produits avec HEOS intégré sont connectés au même réseau, ils peuvent être regroupés pour lire la même musique simultanément sur tous les produits, mais ils peuvent également lire plusieurs morceaux différents sur chacun d’eux.

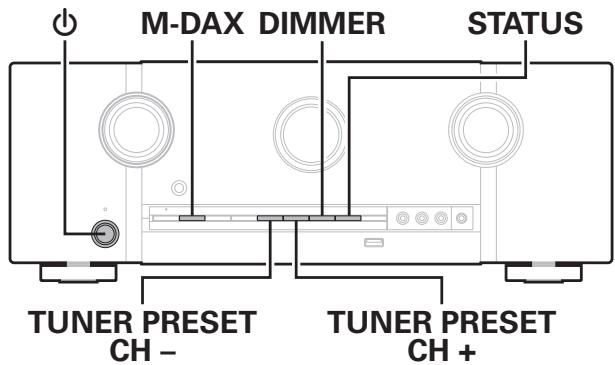

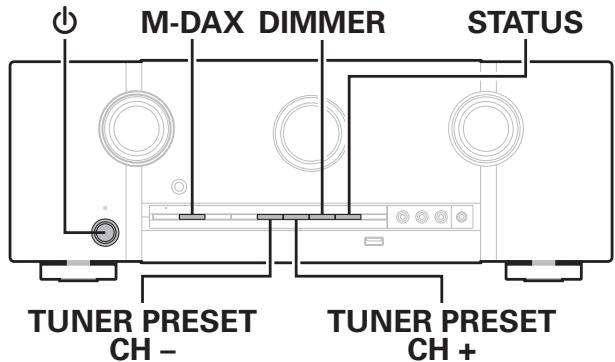

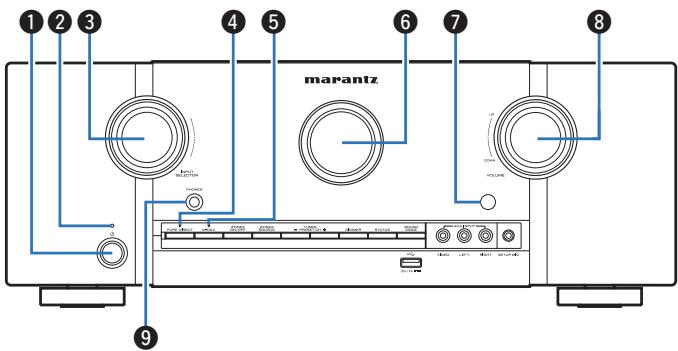

Nomenclature et fonctions Panneau avant q w e

Pour plus de détails, voir la page suivante.

C Molette INPUT SELECTOR Elle permet de sélectionner la source d’entrée. (v p. 73)

D Témoin PURE DIRECT Ce témoin s’allume lorsque le mode “Pure Direct” est sélectionné comme mode audio. (v p. 143) E Témoin M-DAX Ce témoin s’allume lorsque le mode M-DAX est sélectionné. (v p. 179)

F Affichage Cet écran affiche divers types d’informations. (v p. 20)

G Capteur de télécommande Il reçoit les signaux provenant de la télécommande. (v p. 10)

A Touche d’alimentation (X) Permet de mettre l’alimentation de MAIN ZONE (la pièce où se trouve cet appareil) en marche/arrêt (veille). (v p. 73)

H Molette VOLUME Elle permet d’ajuster le niveau du volume. (v p. 74)

I Prise de casque audio (PHONES) Ceci sert à connecter un casque audio. Si un casque est branché sur cette prise, le signal audio n’est plus transmis par les enceintes connectées ni par les bornes PRE OUT.

B Témoin d’alimentation Il s’allume comme suit en fonction du statut d’alimentation : 0 Arrêt : Mise sous tension 0 Rouge : Veille normale 0 Orange : 0 Lorsque “HDMI Pass Through” est réglé sur “Marche” (v p. 188) 0 Lorsque “HDMI Contrôle” est réglé sur “Marche” (v p. 190) 0 Lorsque “Commande réseau” est réglé sur “Toujours actif” (v p. 231)

0 Afin d’éviter toute perte auditive, ne pas augmenter excessivement le niveau du volume lors de l’utilisation du casque.

N Touches de canal préréglé du tuner (TUNER PRESET CH +, –) Celles-ci sélectionnent des stations de radio préréglées. (v p. 93) O Touche DIMMER Chaque fois que vous appuyez sur cette touche, la luminosité de l’affichage change. (v p. 241)

P Touche STATUS Chaque fois que vous appuyez sur cette touche, les informations relatives au statut affiché sur l’écran changent.

Ceci sert à connecter des dispositifs de stockage USB (tels que des dispositifs mémoire USB). (v p. 63)

S Bornes AUX INPUT Utilisée pour connecter des dispositifs de sortie analogique, tels que des caméscopes et des consoles de jeux. (v p. 61)

K Touche M-DAX Celui-ci permet de commuter le mode M-DAX. (v p. 179)

T Prise SETUP MIC Ceci sert à connecter le microphone d’étalonnage de son fourni. (v p. 208)

L Touche ZONE2 ON/OFF Il permet de mettre sous/hors tension l’alimentation de la ZONE2 (différente pièce). (v p. 168) M Touche ZONE2 SOURCE Elle permet de sélectionner la source d’entrée pour ZONE2. (v p. 168)

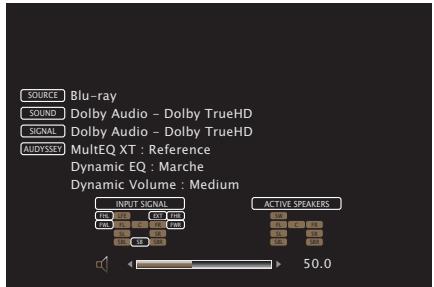

Le nom de la source d’entrée, le mode audio, les valeurs des réglages et d’autres informations sont affichés ici.

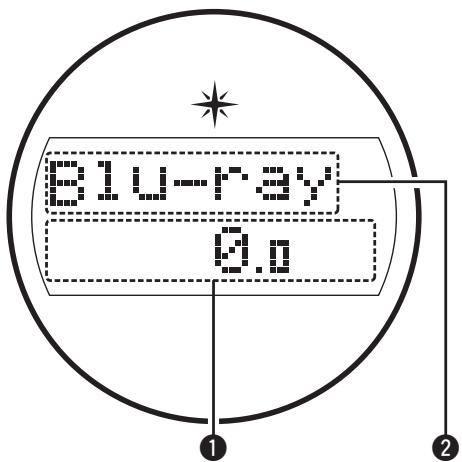

o Affichage standard

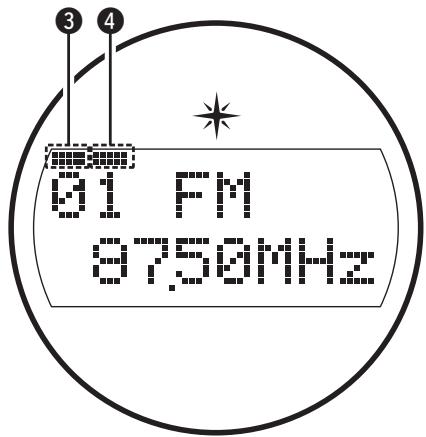

Ceuxci s’allument en fonction des conditions de réception lorsque la source d’entrée est réglée sur “Tuner”.

A Témoin de volume B Témoin de la source d’entrée Indicateur de source d’entrée. Si le nom de la source d’entrée a été modifiée à l’aide de la fonction “Renommer les sources” dans le menu, le nom de la source d’entrée après modification s’affiche. (v p. 204)

C S’allume lorsque l’émission est correctement syntonisée. D En mode FM, ce témoin s’allume lors de la réception d’émissions en stéréo.

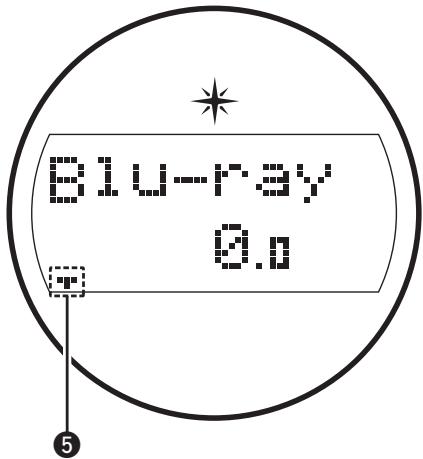

o Témoin de minuterie

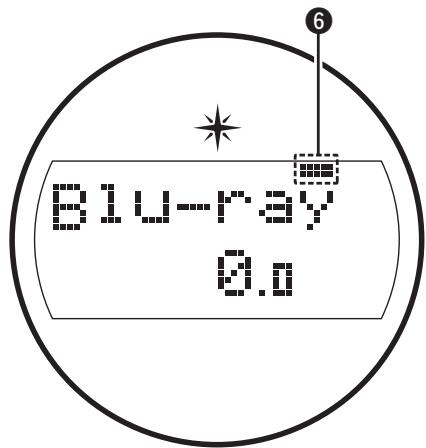

o Affichage de mise sous tension de ZONE2 y

F Ce témoin s’allume lorsque la ZONE2 (différente pièce) est sous tension. (v p. 168)

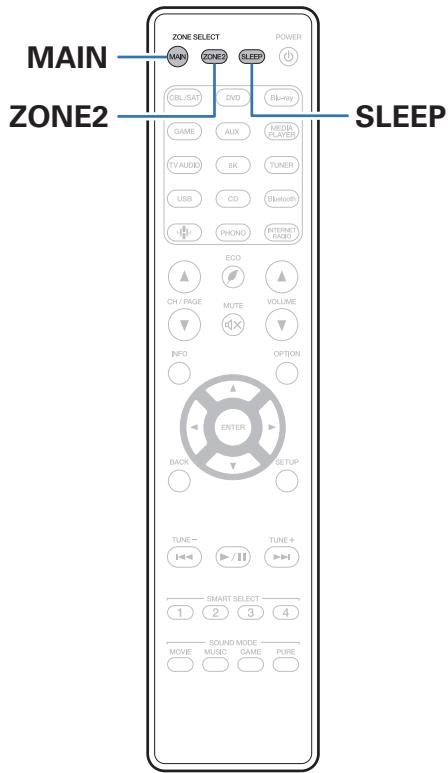

E Ces témoins s’allument lorsque la minuterie sommeil a été sélectionnée. (v p. 156)

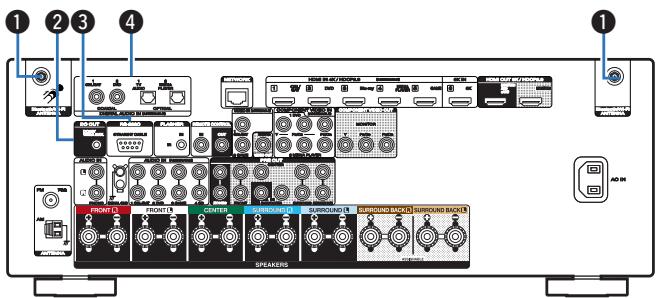

Pour plus de détails, voir la page suivante.

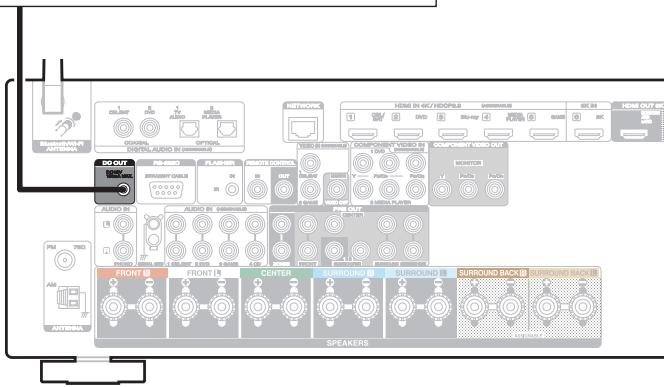

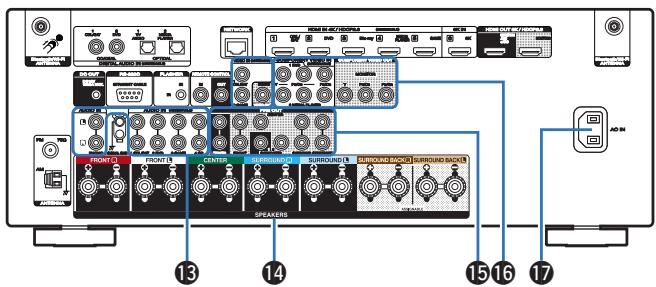

B Prise DC OUT Utilisées pour connecter des dispositifs équipés de la fonction trigger. (v p. 70)

C Borne RS-232C Permet de connecter des dispositifs de commande domotique équipés de bornes RS-232C. Consultez le manuel de l’Utilisateur du contrôleur domestique externe pour plus d’informations sur le contrôle en série de cet appareil. Veuillez exécuter la procédure ci-dessous auparavant. A Mettez en marche cet appareil. B Eteignez cet appareil à partir du contrôleur externe. C Vérifiez que l’appareil est en mode veille.

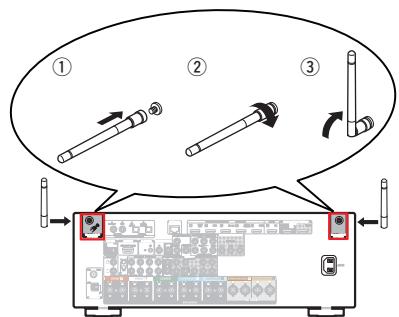

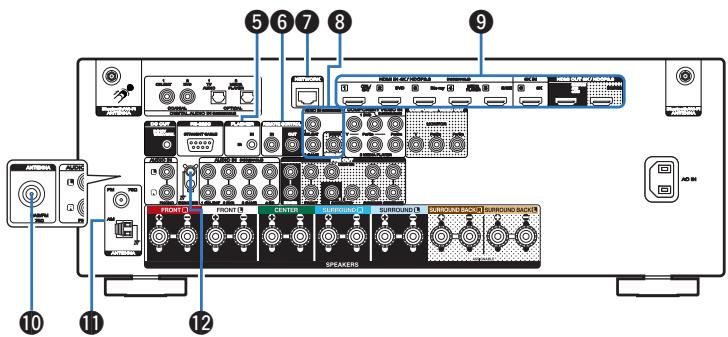

A Connecteurs Bluetooth/d’antenne LAN Utilisé pour connecter les antennes externes incluses pour une connexion Bluetooth/sans fil lors de la connexion à un réseau local sans fil, ou lors de la connexion à un appareil portable via Bluetooth. (v p. 68) A Placez les antennes externes pour une connexion Bluetooth/sans fil de façon uniforme sur la borne à vis de l’arrière. B Tournez dans le sens des aiguilles d’une montre jusqu’à ce que les antennes soient bien connectées. C Faites tourner l’antenne vers le haut pour une meilleure réception.

D Bornes audio numériques (DIGITAL AUDIO) Utilisées pour connecter des dispositifs équipés de bornes audio numérique. 0 “Connexion 2 : Téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel)” (v p. 55) 0 “Connexion 3 : Téléviseur non équipé d’une borne HDMI” (v p. 56) 0 “Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 58) 0 “Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 59)

H Bornes vidéo (VIDEO) Utilisées pour connecter des dispositifs équipés de bornes vidéo. 0 “Connexion 3 : Téléviseur non équipé d’une borne HDMI” (v p. 56) 0 “Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 58)

I Bornes HDMI Utilisées pour connecter des dispositifs équipés de bornes HDMI. 0 “Connexion 1 : Téléviseur équipé d’une borne HDMI et compatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel)” (v p. 54) 0 “Connexion 2 : Téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel)” (v p. 55) 0 “Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 58) 0 “Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 59) 0 “Connexion d’un appareil de lecture compatible avec le 8K” (v p. 60)

E Prise FLASHER IN Sert lors de l’utilisation d’un BOÎTIER de commande ou d’autres dispositifs de commande similaires pour contrôler cet appareil.

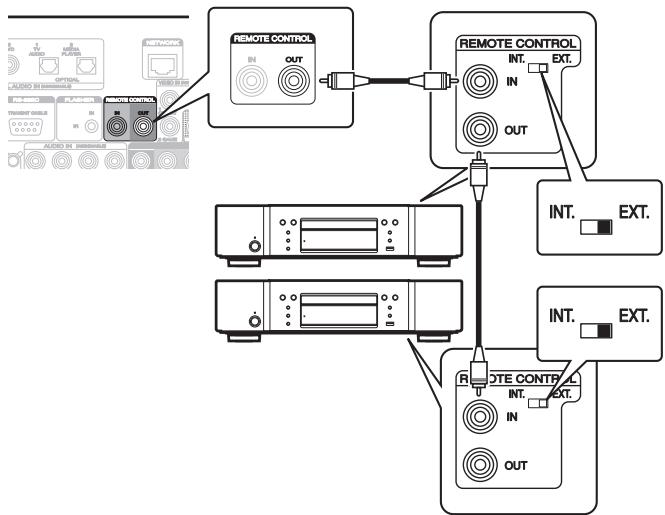

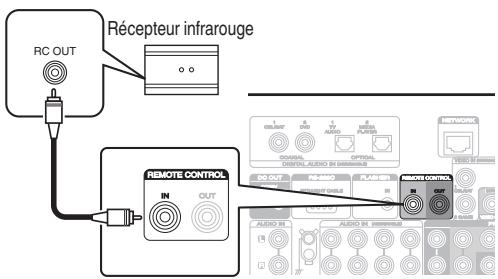

F Prises REMOTE CONTROL Utilisées pour connecter des récepteurs/transmetteurs infrarouges capables de commander cet appareil et les appareils externes depuis une autre pièce. (v p. 69)

J Borne d’antenne DAB/FM (ANTENNA) (uniquement pour le modèle FM/DAB) Permet de connecter une antenne FM/DAB. (v p. 66)

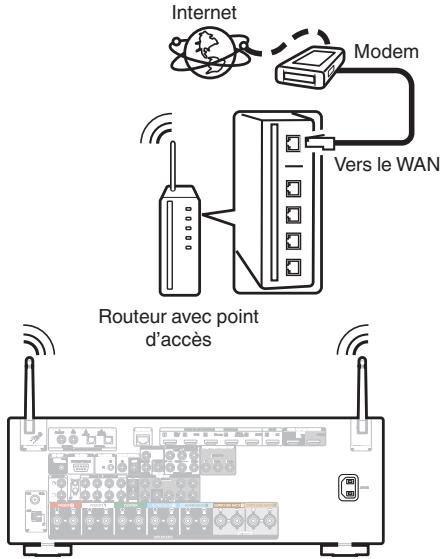

G Borne NETWORK Sert à connecter un câble LAN lors de la connexion à un réseau LAN câblé. (v p. 67)

K Bornes d’antenne FM/AM (ANTENNA) (uniquement pour le modèle FM/AM) Utilisées pour connecter des antennes FM et antennes à boucle AM. (v p. 64) L Borne SIGNAL GND Sert à connecter un câble de mise à la terre à la platine. (v p. 62)

N Bornes d’enceintes (SPEAKERS) Utilisées pour connecter des enceintes. (v p. 37)

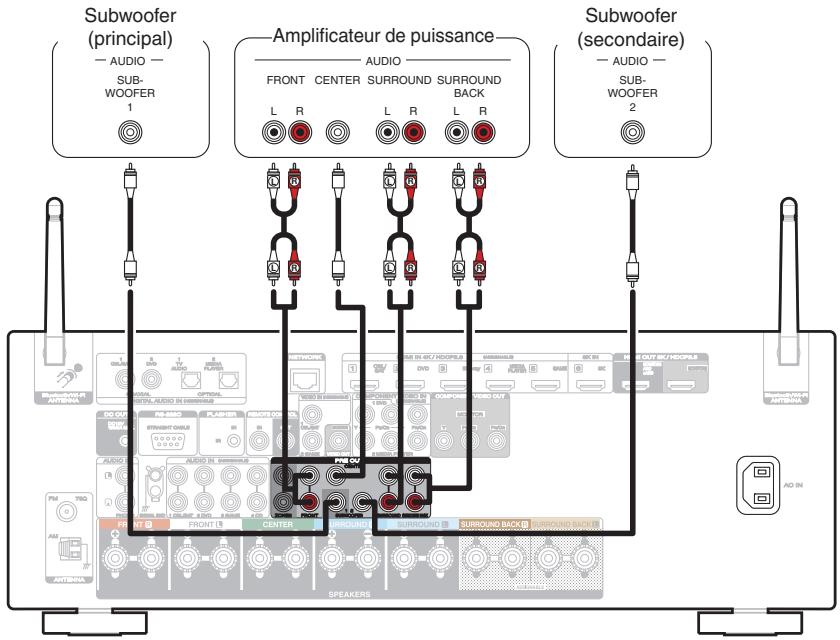

O Bornes PRE OUT Utilisées pour connecter un subwoofer avec un amplificateur intégré ou un amplificateur de puissance externe. 0 “Connexion du subwoofer” (v p. 38) 0 “Connexion 2 : Connexion à l’aide d’un amplificateur externe (ZONE2)” (v p. 167) .

P Bornes vidéo composantes (COMPONENT VIDEO) Utilisées pour connecter des dispositifs équipés de bornes vidéo composantes. 0 “Connexion 3 : Téléviseur non équipé d’une borne HDMI” (v p. 56) 0 “Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 59)

M Bornes audio analogiques (AUDIO) Utilisées pour connecter des dispositifs équipés de bornes audio analogique. 0 “Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 58) 0 “Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 59) 0 “Connexion d’une platine” (v p. 62)

Q Prise CA (AC IN) Utilisée pour brancher le cordon d’alimentation. (v p. 71) REMARQUE

0 Ne touchez pas les broches internes des connecteurs sur le panneau arrière. Une éventuelle décharge électrique pourrait endommager de façon permanente votre appareil.

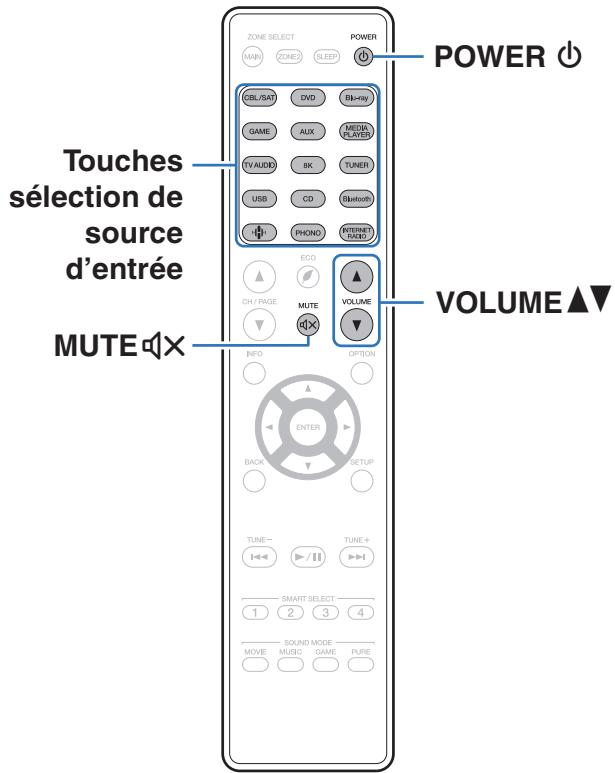

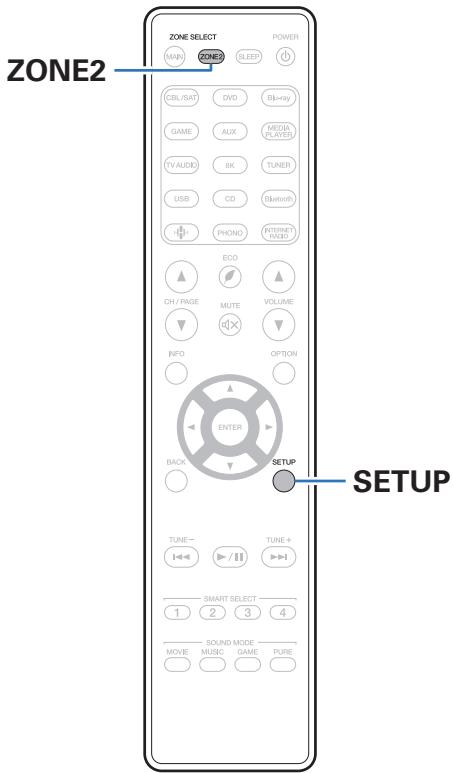

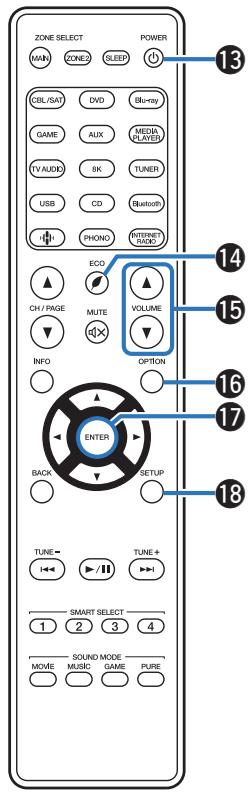

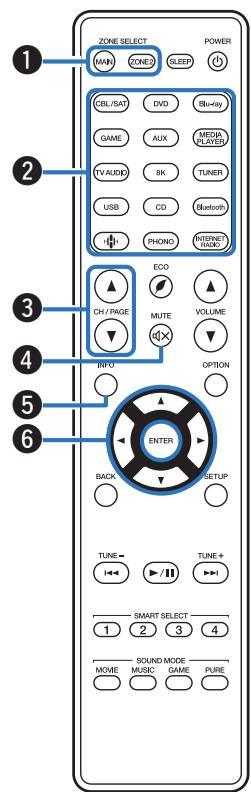

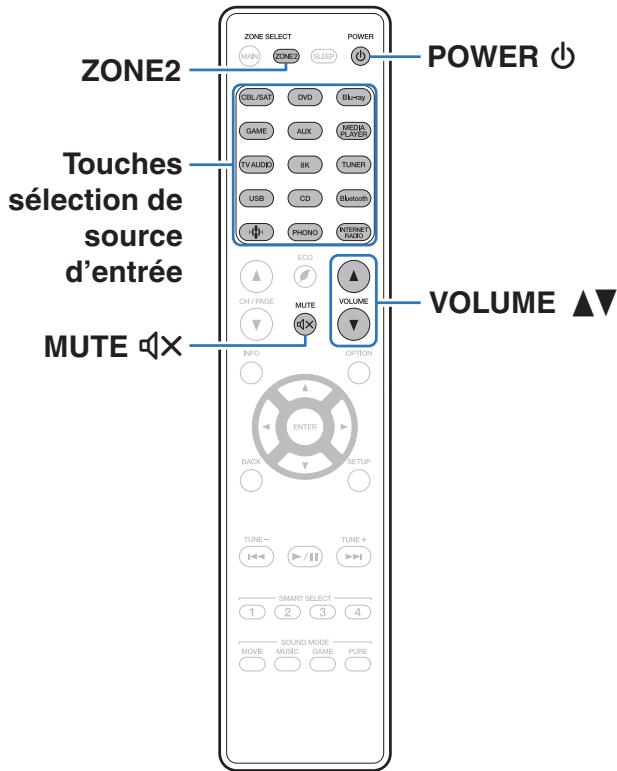

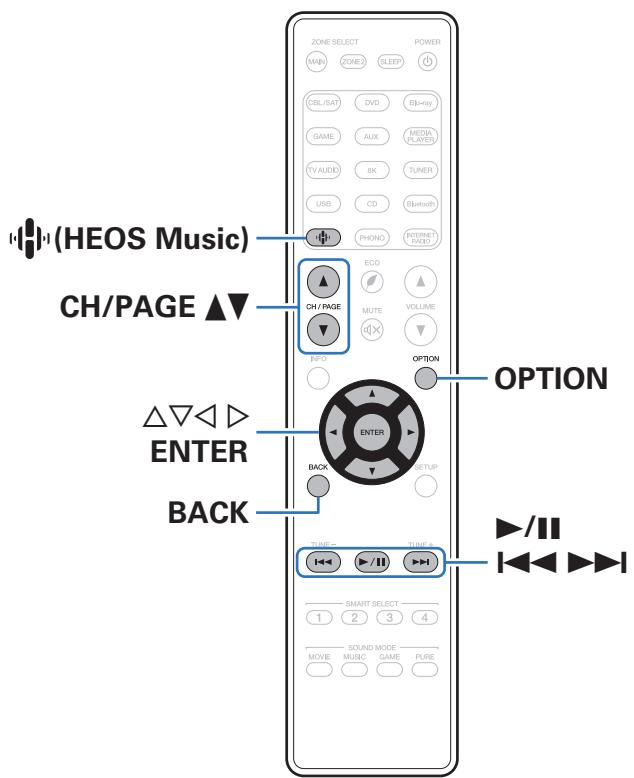

Télécommande A Touches ZONE SELECT Ces touches permettent de changer la zone (MAIN ZONE, ZONE2) pilotée par la télécommande. 0 “Lecture dans ZONE2” (v p. 168) 0 “Fonctionnement du menu” (v p. 174)

B Touches sélection de source d’entrée Elles permettent de sélectionner la source d’entrée. 0 “Sélection de la source d’entrée” (v p. 73) 0 “Lecture dans ZONE2” (v p. 168)

C Boutons de recherche de canal/page (CH/PAGE df) Ceuxci sélectionnent les stations de radio enregistrées aux préréglages ou aux pages du commutateur. (v p. 93)

D Touche MUTE (:) Cette touche met en sourdine la sortie audio. 0 “Coupure temporaire du son (Sourdine)” (v p. 74) 0 “Coupure temporaire du son (Sourdine) (ZONE2)” (v p. 169)

E Touche Information (INFO) Elle permet d’afficher les informations de statut sur l’écran du téléviseur. (v p. 246) F Touches curseurs (uio p) Elles permettent de sélectionner des éléments.

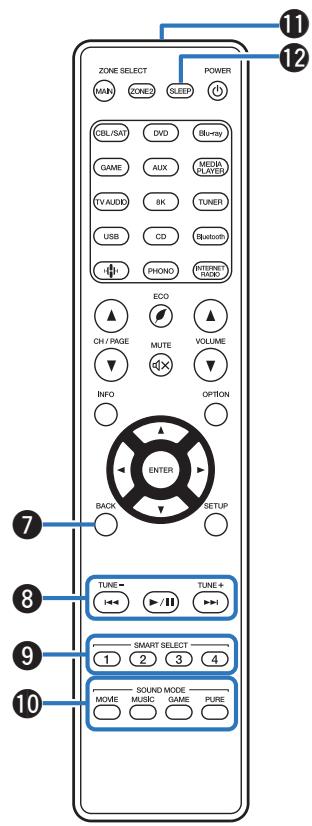

G Touche BACK Elle permet de revenir à l’écran précédent.

H Touches du système Elles permettent d’effectuer des opérations associées à la lecture. Touches d’accord montant/descendant (TUNE +, –) Elles permettent de faire fonctionner le tuner. (v p. 98)

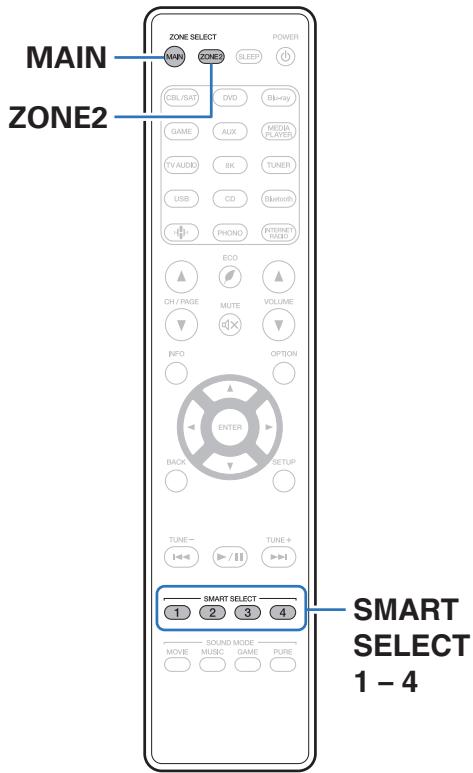

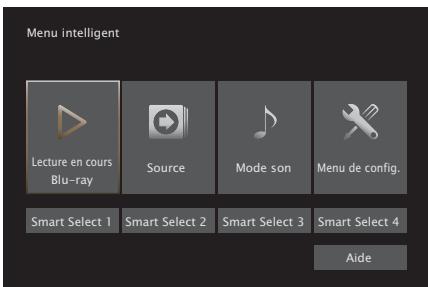

I Touches SMART SELECT (1 – 4) Ceuxci appellent le paramétrage enregistré pour chaque touche, comme la source d’entrée, le niveau du volume et le paramétrage du mode son. (v p. 158) J Touches SOUND MODE Elles permettent de sélectionner le mode audio. (v p. 141)

K Émetteur infrarouge de télécommande Il transmet les signaux provenant de la télécommande. (v p. 10) L Touche SLEEP Elle permet de régler la minuterie sommeil. (v p. 156)

M Touche POWER (X) Elle permet de mettre sous/hors tension l’alimentation. 0 “Mise sous tension” (v p. 73) 0 “Lecture dans ZONE2” (v p. 168) N Touche du mode ECO (G) Elle permet de passer en mode ECO. (v p. 234)

O Touches VOLUME (df) Elles permettent d’ajuster le niveau du volume. 0 “Réglage du volume” (v p. 74) 0 “Réglage du volume (ZONE2)” (v p. 169)

P Touche OPTION Elle permet d’afficher le menu d’options sur l’écran du téléviseur.

Q Touche ENTER Elle permet de déterminer la sélection.

R Touche SETUP Elle permet d’afficher le menu sur l’écran du téléviseur. (v p. 174)

o Câbles utilisés pour les connexions

Installation des enceintes

Fournit les câbles nécessaires en fonction des dispositifs que vous souhaitez connecter.

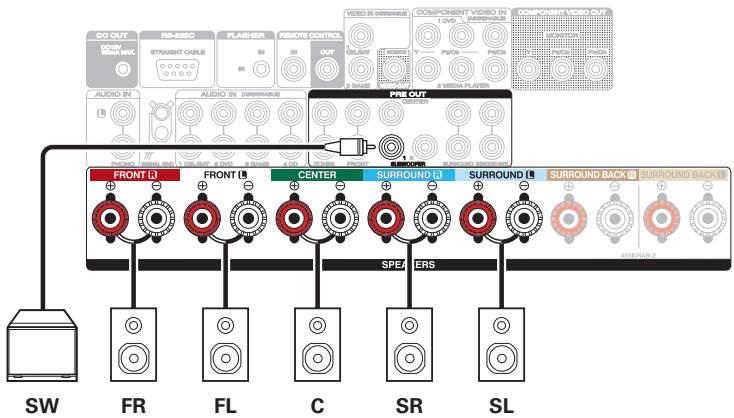

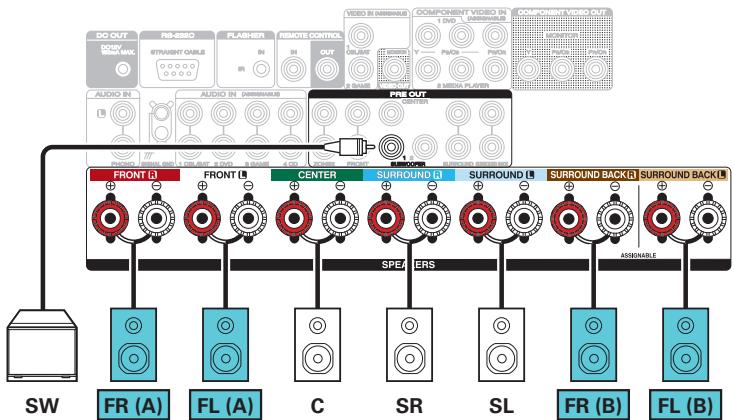

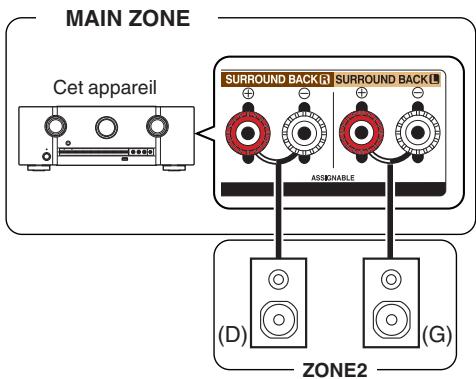

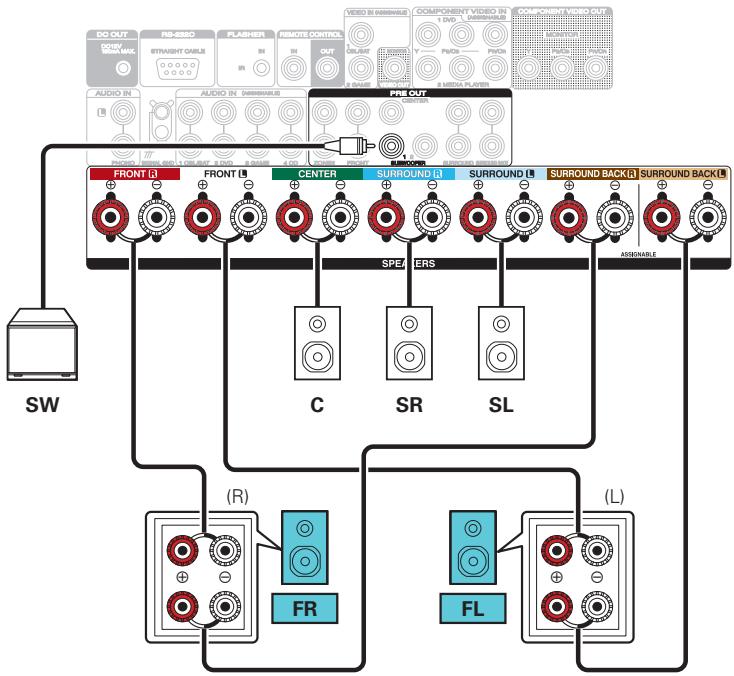

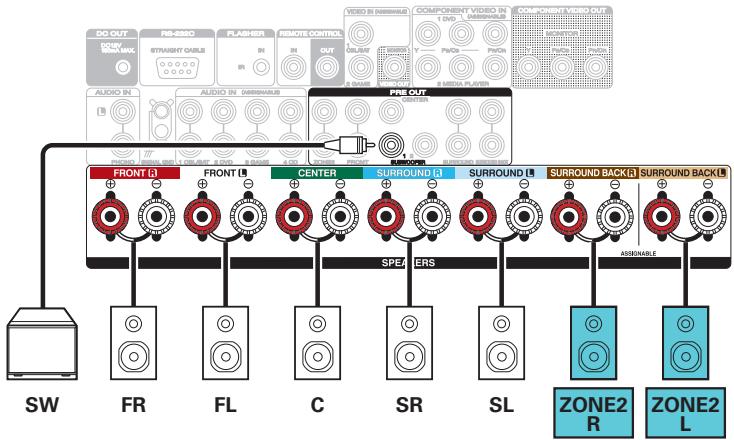

Branchement enceintes

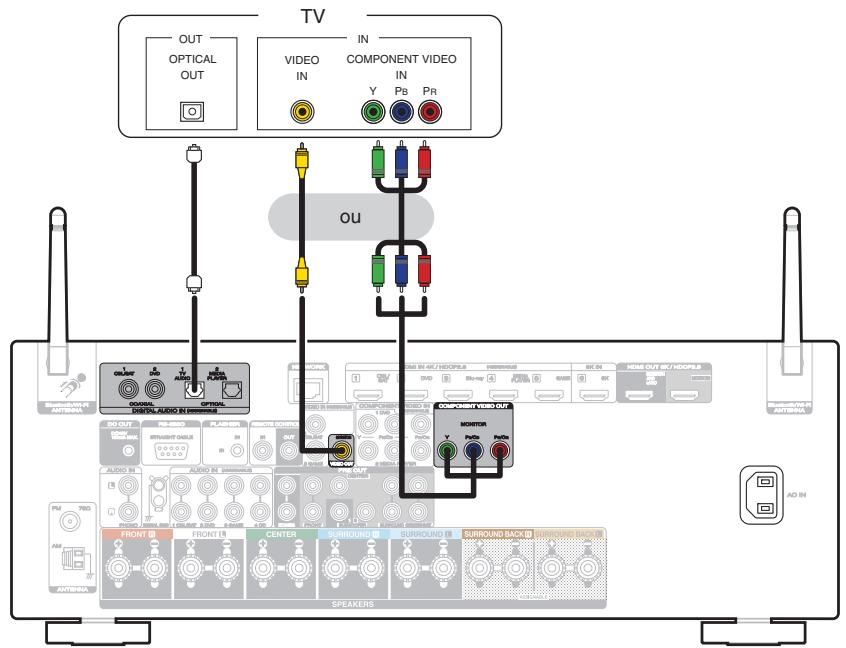

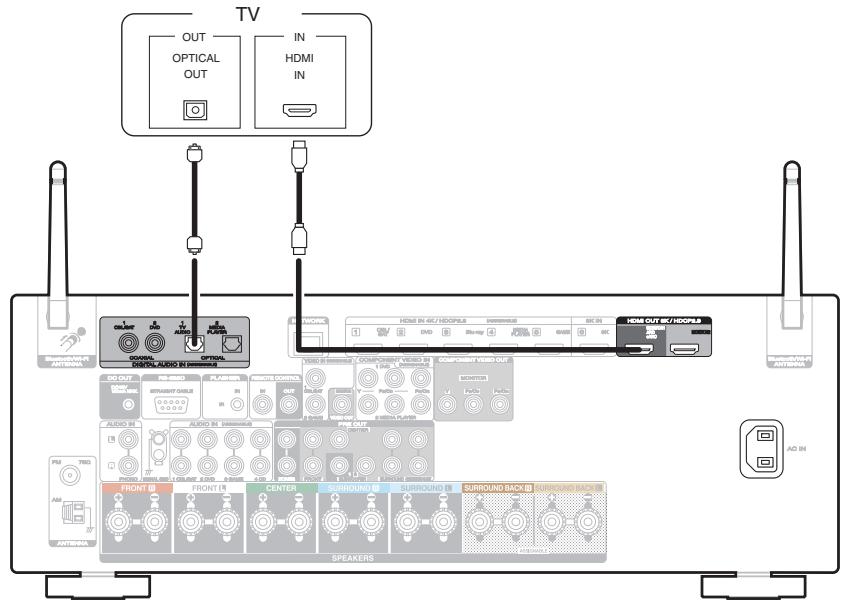

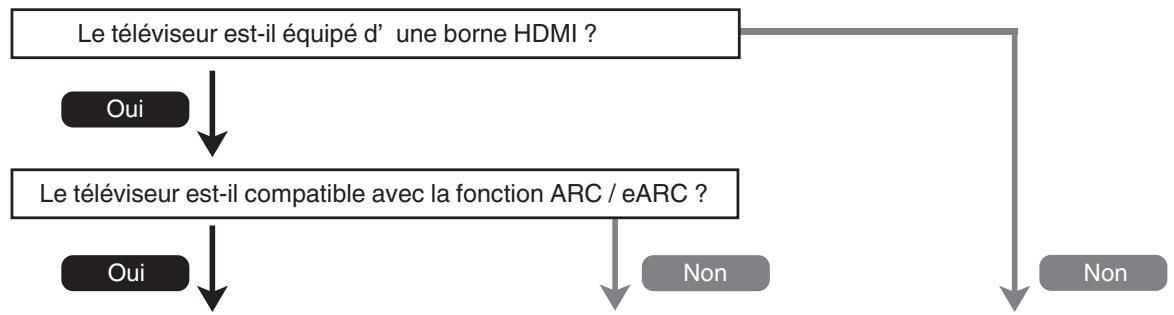

Connexion d’un téléviseur

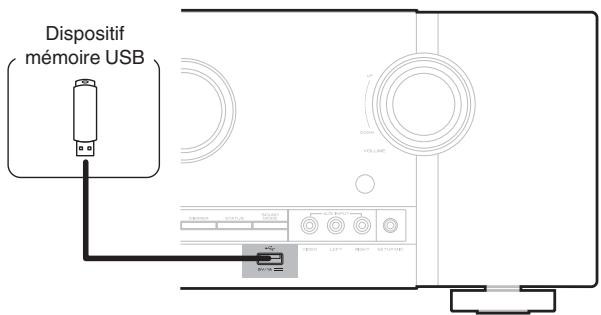

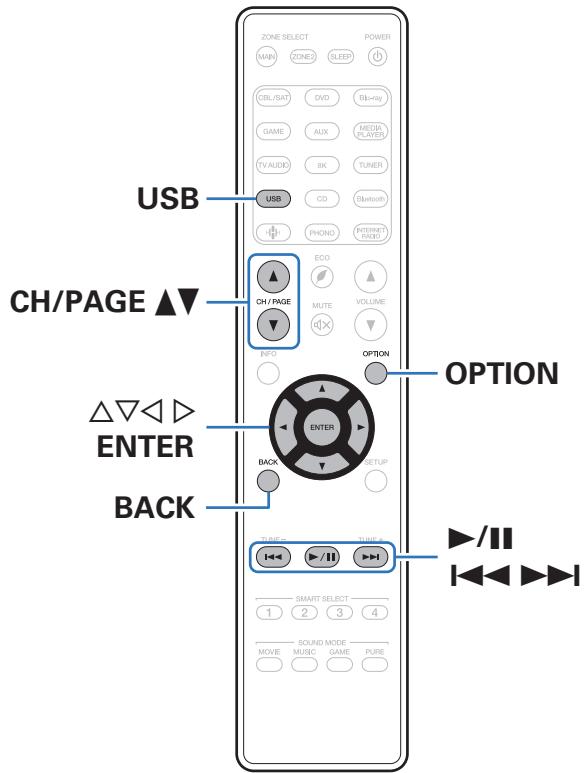

Connecter un dispositif mémoire USB au port USB

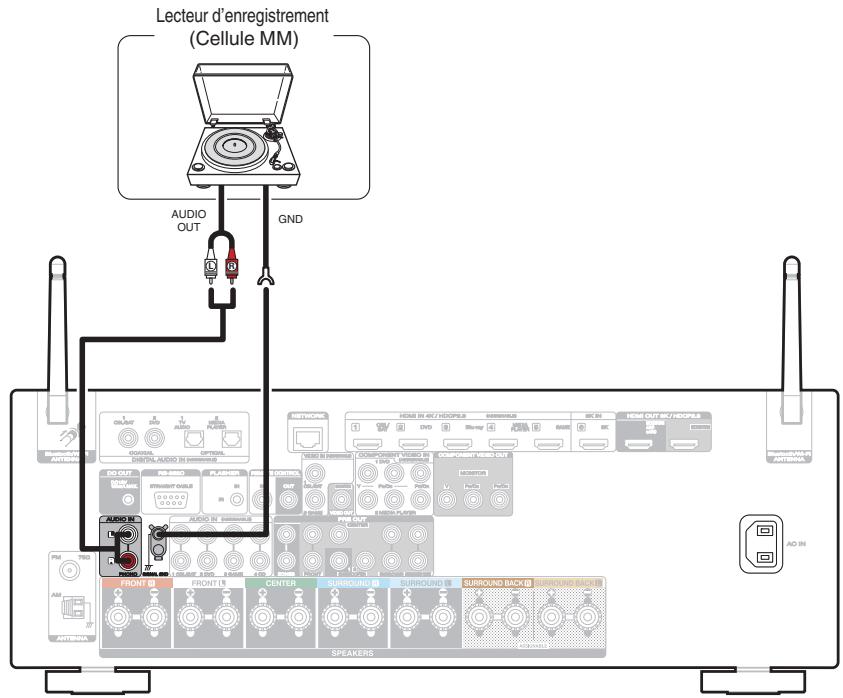

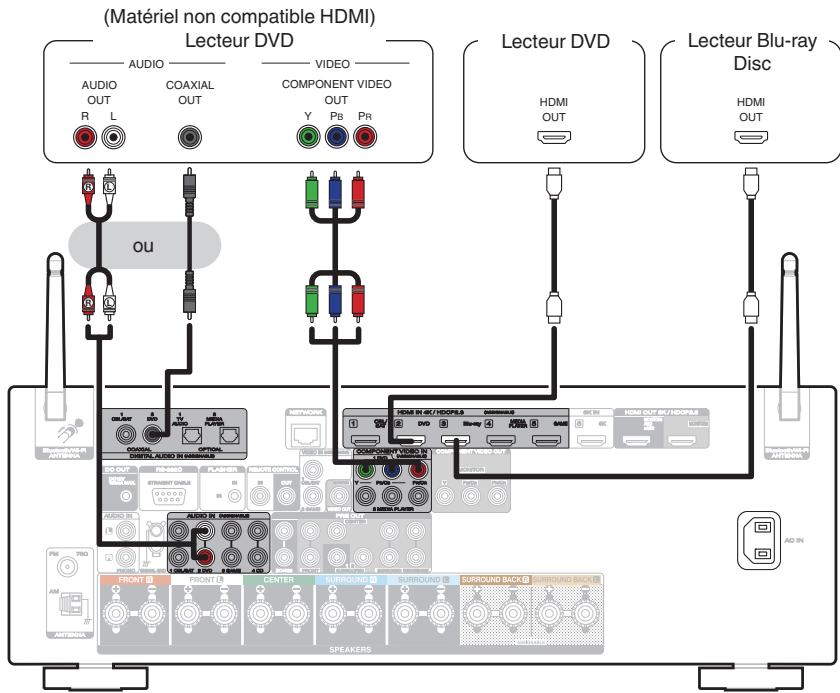

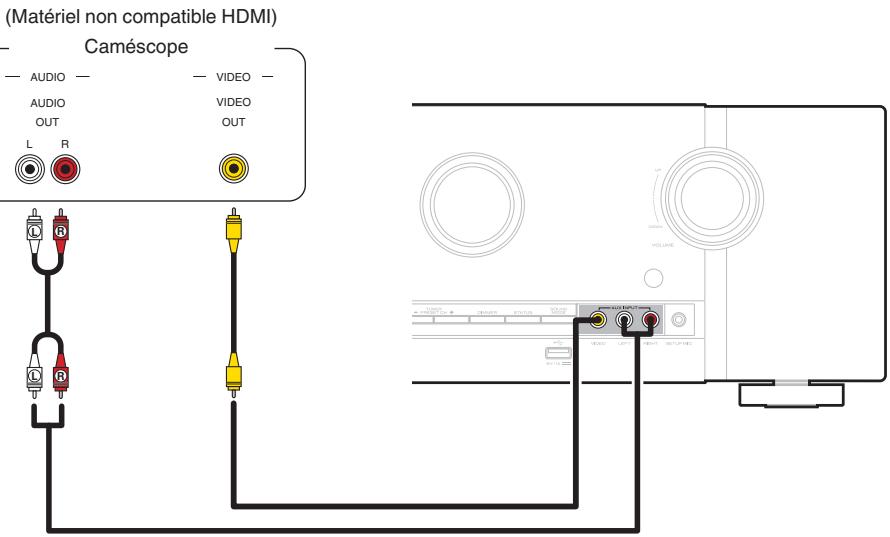

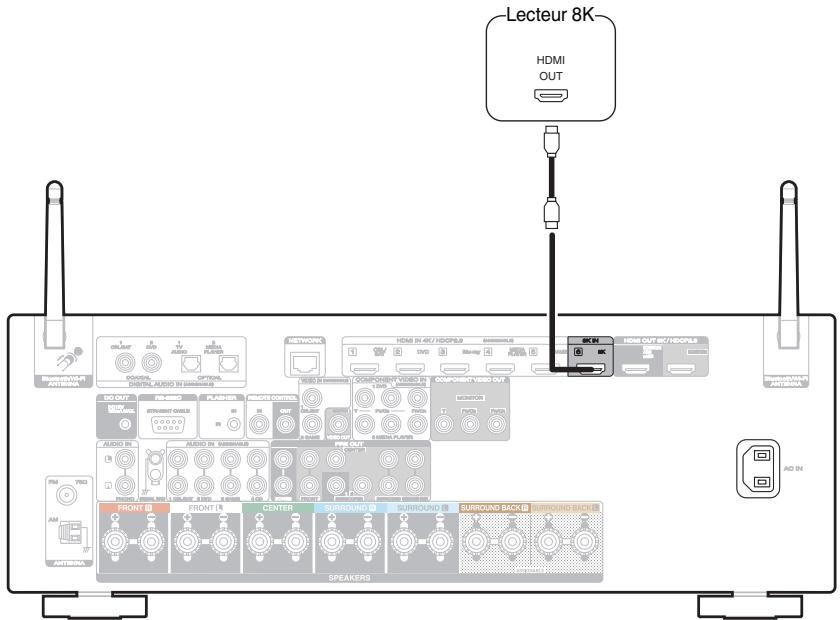

Connexion d’un dispositif de lecture

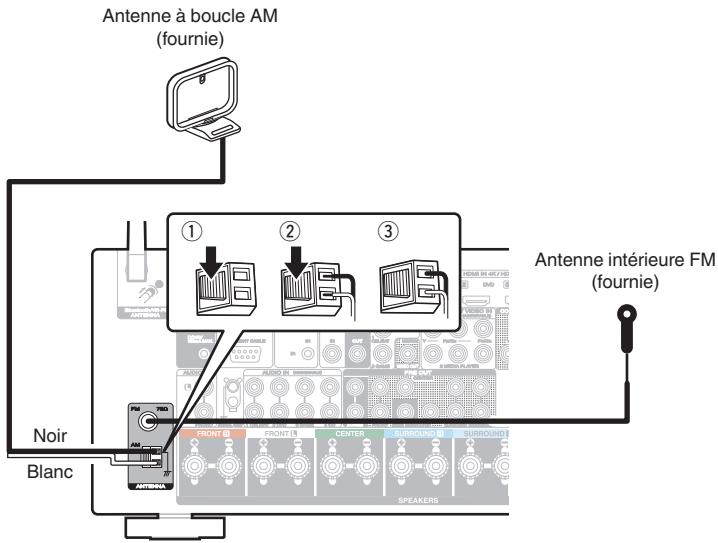

Connexion d’antennes FM/AM (uniquement pour le modèle FM/AM)

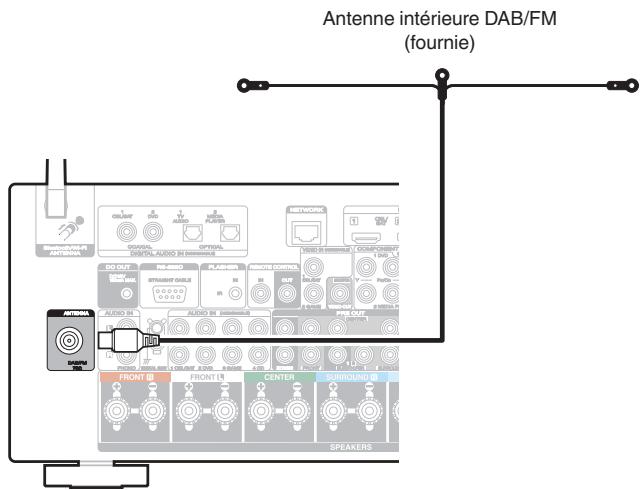

Connexion d’une antenne DAB/FM (uniquement pour le modèle FM/ DAB) Connexion à un réseau domestique (LAN)

Connexion d’un dispositif de commande externe

Connexion du cordon d’alimentation

Câble vidéo composante

REMARQUE Câble vidéo

0 Ne pas brancher le cordon d’alimentation avant que tous les raccordements n’aient été effectués. Toutefois, lorsque “Assistant de config.” est en cours d’exécution, suivez les instructions de l’écran “Assistant de config.” (page 9 du “Guide de démarrage rapide” à part) pour effectuer les raccordements. (Lorsque “Assistant de config.” est en cours d’exécution, les bornes d’entrée/sortie ne sont pas conductrices.) 0 Ne pas mêler les cordons d’alimentation avec les câbles de connexion. Vous risquez de générer un bourdonnement ou du bruit.

Câble numérique coaxial .

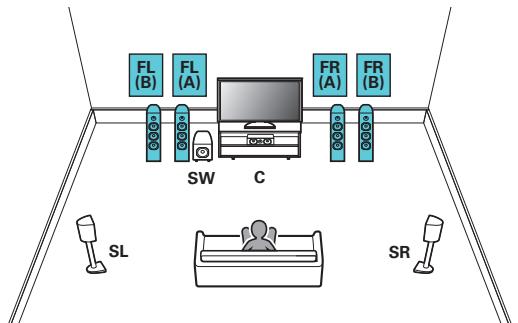

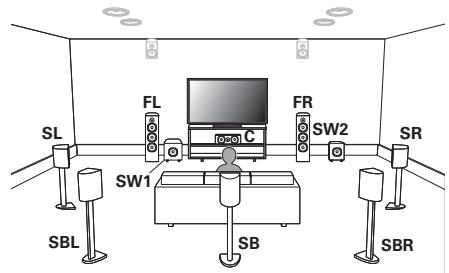

Installation des enceintes Déterminez le système d’enceintes selon le nombre d’enceintes utilisées et installez chaque enceinte et subwoofer dans la pièce. L’installation des enceintes est expliquée à l’aide de cet exemple d’une installation typique.

FL SL Placez les enceintes droite et gauche FRONT à une distance égale de la position d’écoute principale. La distance entre chaque enceinte et le téléviseur doit être identique. Placez l’enceinte CENTER entre les enceintes C FRONT et au-dessus ou en dessous de votre (Enceinte centrale) : téléviseur. Placez les enceintes droite et gauche SURROUND à une distance égale des côtés gauche et droite de la SL/SR position d’écoute principale. Si vous ne disposez pas (Enceinte surround d’enceintes Surround arrière, déplacez légèrement les gauche/droite) : enceintes surround derrière votre position d’écoute. Placez les enceintes droite et gauche SURROUND BACK à une distance égale de la position d’écoute SBL/SBR principale et directement derrière la position d’écoute (Enceinte surround Lorsque vous utilisez une seule enceinte arrière gauche/droite) : principale. surround arrière (SB), placez-la directement derrière la position d’écoute. Placez le SUBWOOFER dans un lieu approprié, SW 1/2 près des enceintes avant. Si vous avez deux (Subwoofer) : caissons de basses, placez-les de manière asymétrique à l’avant de votre pièce. FL/FR (Enceinte avant gauche/droite) :

TMR TFR FHR Panneau avant

FHL/FHR (Enceinte haute avant gauche/ droite) :

Placez les enceintes hautes avant gauche et droite directement au-dessus des enceintes avant. Installez-les aussi près que possible du plafond et réglez-les en position d’écoute principale.

TML/TMR (Enceinte supérieure centre gauche/ droite) :

Montez les enceintes supérieure centre gauche et droite directement au-dessus de la position principale d’écoute et alignez-les avec les enceintes avant gauche et droite.

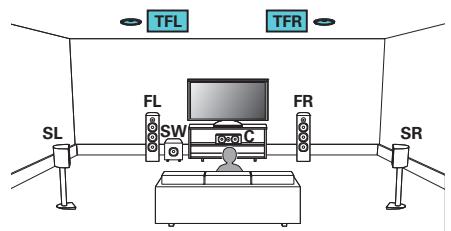

TFL/TFR (Enceinte supérieure avant gauche/ droite) :

Montez les enceintes supérieures avant gauche et droite sur le plafond légèrement devant votre position d’écoute principale et alignez-les avec les enceintes avant gauche et droite.

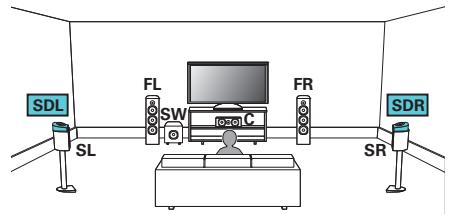

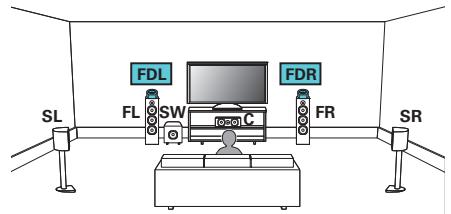

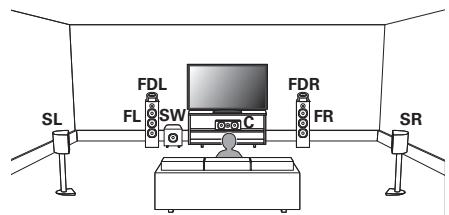

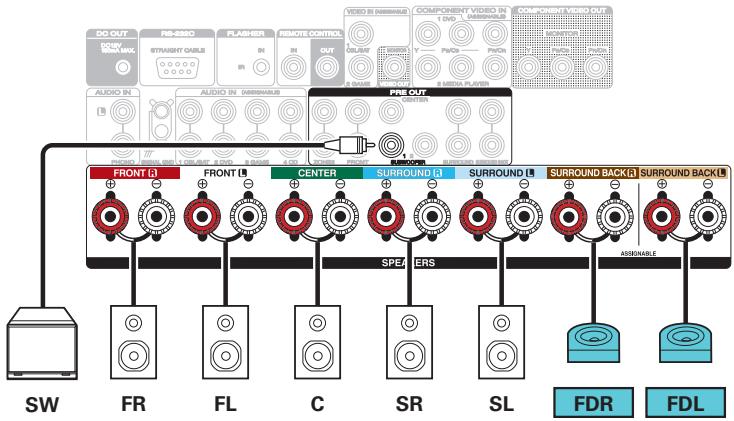

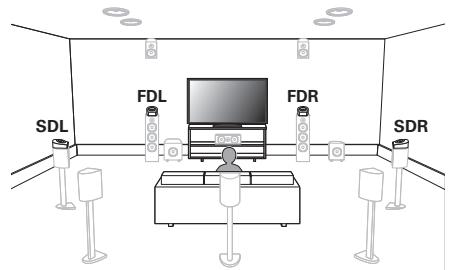

À propos des enceintes Dolby Atmos Enabled Les enceintes Dolby Atmos Enabled répercutent le son sur le plafond pour permettre au son de sortir au-dessus de votre tête en utilisant un hautparleur dirigé vers le haut qui est placé sur le sol. Vous pouvez profiter du son Dolby Atmos 3D même dans un environnement où les enceintes ne peuvent pas être installées au plafond.

FDL/FDR (Enceinte Dolby avant gauche/ droite) : SDL/SDR (Enceinte Dolby surround gauche/ droite) :

Placez l’enceinte Dolby Atmos Enabled avant sur la borne de l’enceinte avant. Pour une enceinte Dolby Atmos Enabled intégré avec une enceinte avant, placez l’enceinte Dolby Atmos Enabled au lieu de l’enceinte frontale. Placez l’enceinte Dolby Atmos Enabled surround sur l’enceinte d’ambiance. Pour une enceinte Dolby Atmos Enabled intégré avec une enceinte d’ambiance, placez l’enceinte Dolby Atmos Enabled à la place de l’enceinte d’ambiance.

Plan des enceintes hautes 0 0 0 0

Cet appareil est compatible avec les normes Dolby Atmos et DTS:X qui offrent une sensation surround bien plus large et plus profonde. Le “Virtualiseur de HP” doit être réglé sur “Marche” pour la lecture Dolby Atmos avec des configurations d’enceintes 5.1 canaux ou moins. (v p. 178) DTS:X peut être sélectionné indépendamment de la configuration des enceintes. L’illustration ci-dessous indique à quelle hauteur maximale chaque enceinte doit être installée. Vous n’êtes pas obligé de les installer exactement à cette hauteur.

Enceintes avant z1 : 30° - 45°

FR C TML Enceinte centrale supérieure Enceinte avant supérieur Enceinte avant-haut Légèrement orientée vers le bas

FHR TMR SL SR Enceinte surround

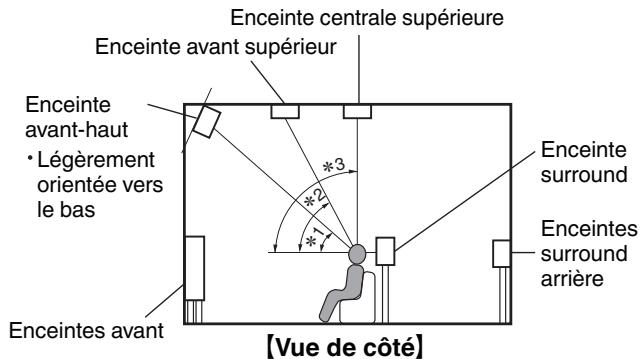

GVue de dessusH Enceintes surround arrière

GVue de côtéH z2 : 30° - 55°

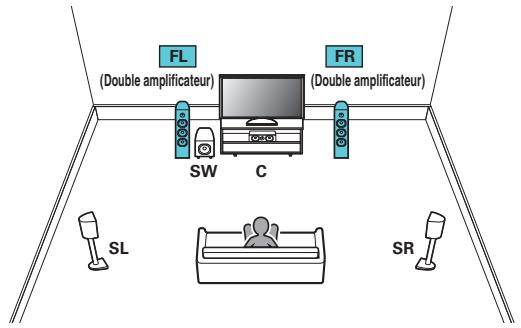

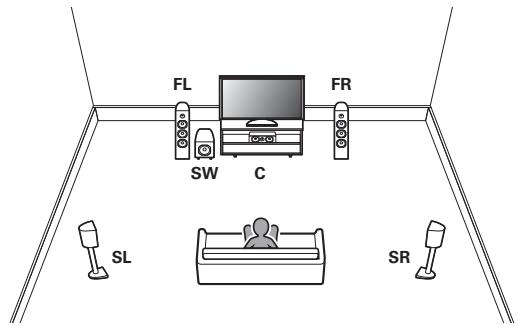

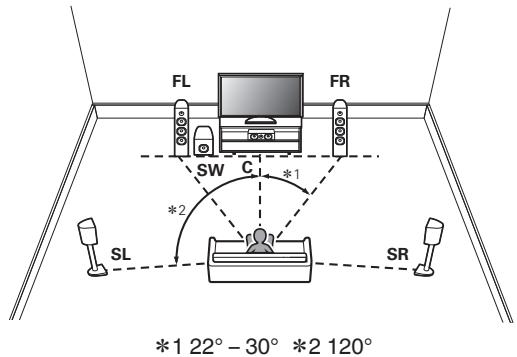

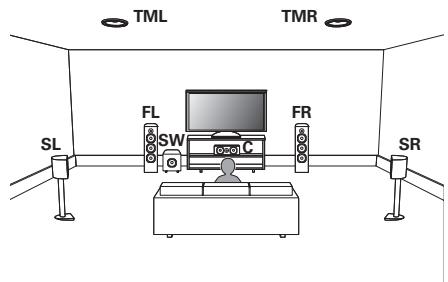

o Lorsque des enceintes 5.1 canaux sont installées

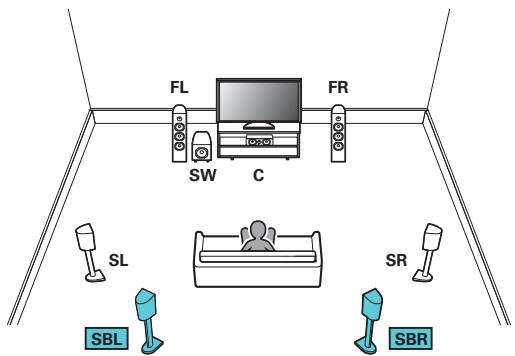

o En cas d’installation d’enceintes 7.1 canaux à l’aide d’enceintes surround arrière

FL FR FR FL SW SW C z1 z2

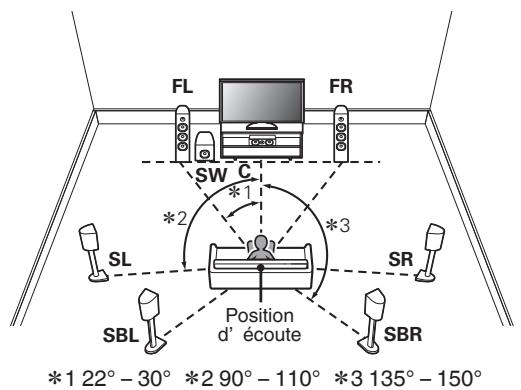

z1 22° – 30° z2 90° – 110° z3 135° – 150° 0 Lorsque vous utilisez une seule enceinte surround arrière, placez-la directement derrière la position d’écoute.

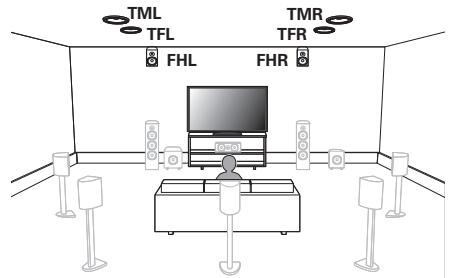

o Plan comprenant les enceintes hautes et les enceintes supérieures

n Exemple de plan d’enceintes supérieures

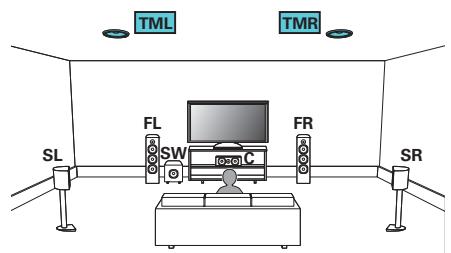

Combinaison de plan 5.1 canaux et d’enceintes supérieures centre.

n Exemple de plan des enceintes

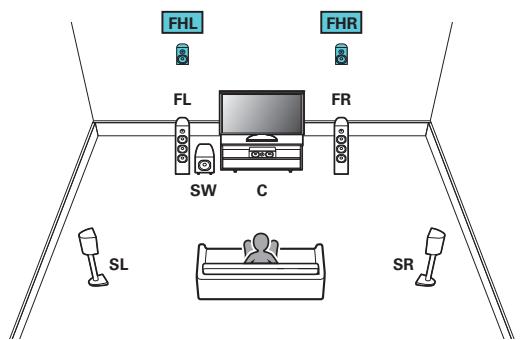

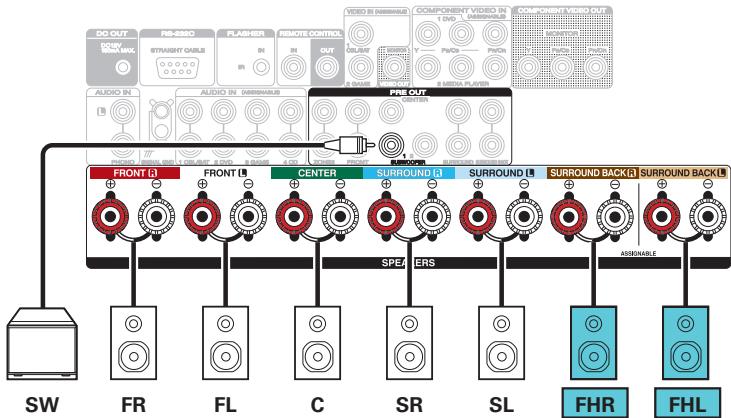

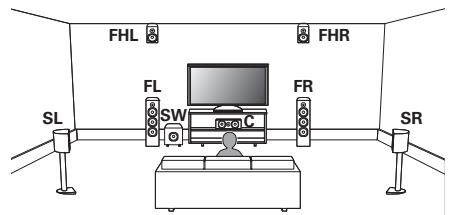

TML TMR Combinaison de plan 5.1 canaux et d’enceintes avant-haut.

FL SL FHL FR C FHR FL SL SW SW FR C SR .

n Exemple de plan d’enceintes Dolby Atmos Enabled Combinaison de plan 5.1 canaux et d’enceintes Dolby avant.

Branchement enceintes

Dans cette section, nous connectons les enceintes de la pièce à cet appareil.

Avant le branchement des enceintes

0 Déconnectez la fiche d’alimentation de l’appareil de la prise murale avant de connecter les enceintes. Éteignez également le subwoofer. 0 Connectez les câbles d’enceinte de façon à ce qu’ils ne dépassent pas des bornes d’enceinte. Le circuit de protection risque d’être activé si les fils touchent le panneau arrière ou si les côtés + et – entrent en contact. (“Circuit de protection” (v p. 293)) 0 Ne touchez jamais les bornes d’enceinte lorsque le cordon d’alimentation est connecté. Vous risqueriez de vous électrocuter. Lorsque l’“Assistant de config.” (page 9 du “Guide de démarrage rapide” à part) est en cours d’exécution, suivez les instructions de l’écran “Assistant de config.” pour effectuer les raccordements. (Les enceintes ne sont pas sous tension lorsque “Assistant de config.” est en cours d’exécution.) 0 Utilisez des enceintes avec une impédance de 4 à 16 Ω/ohms.

0 Effectuez le paramétrage suivant lors de l’utilisation d’une enceinte avec une impédance de 4 – 6 Ω/ohms.

1. Appuyez longuement sur le bouton de l’unité principale ZONE2 SOURCE et STATUS en même temps pendant au moins 3 secondes. “Video Format < PAL>” s’affiche sur l’écran. 2. Appuyez trois fois sur DIMMER sur l’appareil principal.

“Sp.Imp.:<8ohms>” s’affiche sur l’écran. 3. Appuyez sur TUNER PRESET CH + ou TUNER PRESET CH - sur l’appareil principal pour sélectionner l’impédance. 8ohms (Défaut) :

Sélectionnez-le lorsque l’impédance pour toutes les enceintes connectées est de 8 Ω/ ohms ou plus.

Sélectionnez lorsque l’impédance pour l’une des enceintes connectées est de 6 Ω/ohms.

Sélectionnez lorsque l’impédance pour l’une des enceintes connectées est de 4 Ω/ohms.

4. Appuyez sur STATUS sur l’appareil principal pour terminer le réglage.

o Connexion des câbles d’enceinte

o Connexion du subwoofer

Vérifiez attentivement les canaux gauche (G) et droit (D) et les polarités + (rouge) et – (noire) des enceintes connectées à cet appareil, et veillez à ce que les canaux et les polarités soient correctement connectés.

Utilisez un câble adapté pour connecter le subwoofer. Il est possible de raccorder deux subwoofers à cet appareil. Le même signal est émis par les bornes respectives du subwoofer.

Dénudez environ 10 mm du revêtement de l’embout du câble d’enceinte, puis torsadez fermement le fil conducteur ou coupez-le.

Tournez la borne de l’enceinte dans le sens inverse des aiguilles d’une montre pour la desserrer.

Insérez le fil conducteur du câble d’enceinte dans la garde de la borne de l’enceinte. SW2

Tournez la borne de l’enceinte dans le sens des aiguilles d’une montre pour la resserrer.

o À propos des étiquettes du câble (fournis) pour l’identification du canal

Enceintes FRONT L FRONT R CENTER SURROUND L SURROUND R SURROUND BACK L SURROUND BACK R FRONT HEIGHT L FRONT HEIGHT R ZONE2 L ZONE2 R TOP FRONT L TOP FRONT R TOP MIDDLE L TOP MIDDLE R FRONT DOLBY L FRONT DOLBY R SURROUND DOLBY L SURROUND DOLBY R SUBWOOFER 1 SUBWOOFER 2

La section d’affichage du canal pour les bornes d’enceintes sur le panneau arrière ont des codes de couleur pour l’identification de chaque canal. Fixez l’étiquette du câble correspondant à chaque enceinte sur chacun des câbles d’enceinte. Cela facilite le branchement du câble approprié sur les bornes d’enceintes du panneau arrière.

Attachez l’étiquette du câble pour chaque canal à son câble d’enceinte comme indiqué dans le diagramme. Reportez-vous au tableau et attachez l’étiquette à chaque câble d ’enceinte. Puis, effectuez la connexion pour que la couleur de la borne d’enceinte corresponde à l’étiquette du câble. G Méthode de fixation de l’étiquettes du câble H Enceintes

Configuration de l’enceinte et paramétrages de l’“Affectation des Amplis”

Cet appareil est équipé d’un amplificateur de puissance à 7 canaux. En plus du système à 5.1 canaux de base, une variété de systèmes d'enceintes peut être configurée en changeant les paramétrages de “Affectation des Amplis” en fonction de l’application, par exemple les systèmes à 7 canaux, les connexions bi-amplificateur et les systèmes à 2 canaux pour la lecture multizone. (v p. 215) Effectuez le paramétrage “Affectation des Amplis” en fonction du nombre de pièces et de la configuration des enceintes qui seront installées. (v p. 215) Lire une enceinte et zone MAIN ZONE

5.1 canaux 7.1 canaux (surround arrière) 7.1 canaux (avant-haut) 7.1 canaux (supérieur avant) 7.1 canaux (supérieur central) 7.1 canaux (enceinte avant Dolby Atmos Enabled) 7.1 canaux (enceinte surround Dolby Atmos Enabled) 5.1 canaux (connexion bi-amp pour enceinte avant) 5.1 canaux + deuxième paire d’enceinte avant 5.1 canaux

ZONE2 2 canaux (pré-sortie) 2 canaux (pré-sortie) 2 canaux (pré-sortie) 2 canaux (pré-sortie) 2 canaux (pré-sortie) 2 canaux (pré-sortie) 2 canaux (pré-sortie) 2 canaux (pré-sortie) 2 canaux (pré-sortie) 2 canaux (sortie enceinte)

“Affectation des Amplis” réglages Réglable dans tous les modes “Affectation des Amplis”.

Surround arrière (Défaut)

0 Le mode son qui peut être sélectionné varie en fonction de la configuration de l’enceinte.

Branchement d’enceintes 5.1 canaux

Ceci est utilisé comme un système surround de canal 5.1 de base.

Branchement d’enceintes 7.1 canaux

Système de canal 7.1 pour la lecture d’ambiance.

o Exemples de connexions avec utilisation d’enceintes surround arrière

Ce système surround de canal 7.1 est identique à un système de canal 5.1 basique mais avec des enceintes surround arrière.

FL FR SW C SL SR SBL SBR

0 Paramétrez l’option “Mode affectation” sur “Surround arrière” dans le menu. (v p. 215)

FR FL C SR SL SBR SBL

0 Lorsque vous utilisez une seule enceinte surround arrière, connectez-la à la borne SURROUND BACK L.

o Exemple de connexions avec utilisation d’enceintes avant-haut

Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes avant-haut.

FHL FHR FL FR SW C SL SR

0 Paramétrez l’option “Mode affectation” sur “Avant haut” dans le menu. (v p. 215)

o Exemple de connexions avec utilisation d’enceintes supérieures avant

Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes supérieures avant.

TFL TFR FL SL SW FR C SR

0 Paramétrez l’option “Mode affectation” sur “Avant plafond” dans le menu. (v p. 215)

o Exemple de connexions avec utilisation d’enceintes centrales supérieures

Ce système surround de canal 7.1 est identique à un système de canal 5.1 basique mais avec des enceintes supérieures centrales.

TML TMR FL SL SW FR C SR

0 Paramétrez l’option “Mode affectation” sur “Centre plafond” dans le menu. (v p. 215)

o Exemple de connexions avec utilisation d’enceintes Dolby Atmos Enabled avant

Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes avant Dolby Atmos Enabled.

FDL SL FL SW FDR C FR SR

0 Paramétrez l’option “Mode affectation” sur “Dolby avant” dans le menu. (v p. 215)

o Exemple de connexions avec utilisation d’enceintes Dolby Atmos Enabled surround

Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes surround Dolby Atmos Enabled.

FL SDL SW FR SDR C SL SR

0 Paramétrez l’option “Mode affectation” sur “Dolby surround” dans le menu. (v p. 215)

Branchement d’enceintes 5.1 canaux : Connexion bi-amp des enceintes avant

Ce système permet d'effectuer une lecture 5.1 canaux. Vous pouvez utiliser la connexion bi-amp pour les enceintes avant. La connexion bi-amp est une méthode pour connecter des amplificateurs séparés à la borne du haut-parleur et à la borne du haut-parleur de graves d’une enceinte qui prend en charge la bi-amplification. Cette connexion permet à l’EMF (puissance retournée sans être sortie) du woofer de s’écouler dans le tweeter sans affecter la qualité sonore, produisant une qualité sonore supérieure.

FL (Double amplificateur)

SW FR (Double amplificateur)

0 Paramétrez l’option “Mode affectation” sur “BI-AMP” dans le menu. (v p. 216)

0 Lors de la réalisation de connexions en mode double amplificateur, veillez à retirer la tôle ou le câble de court-circuit des bornes des haut-parleurs des aigus et des graves.

Branchement d’enceintes 5.1 canaux : Deuxième paire d’enceintes avant

Ce système permet la commutation de la lecture entre les enceintes avant A et B, comme vous le souhaitez.

0 Paramétrez l’option “Mode affectation” sur “Front B” dans le menu. (v p. 216)

Branchement d’enceintes multi-zones

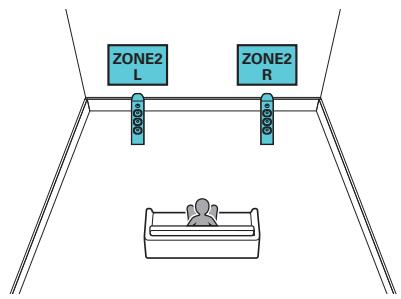

o Branchement de l’enceinte 5.1 canaux (MAIN ZONE) + 2 canaux (ZONE2)

Cette méthode de connexion construit un système d’enceinte à canaux 5.1 dans la MAIN ZONE et un système à 2 canaux dans la ZONE2.

0 Paramétrez l’option “Mode affectation” sur “ZONE2” dans le menu. (v p. 216)

o Connexion d’un amplificateur de puissance externe

Vous pouvez utiliser cet appareil comme un préamplificateur en connectant un amplificateur de puissance autonome aux PRE OUT. En ajoutant un amplificateur de puissance à chaque canal, la réalité du son peut être améliorée. Sélectionnez la borne à utiliser et branchez l’appareil. Subwoofer (principal)

Amplificateur de puissance

Subwoofer (secondaire)

0 Lorsque vous utilisez une seule enceinte surround arrière, connectez-la à la borne du canal gauche (G).

Connexion d’un téléviseur Connectez un téléviseur à cet appareil pour que la vidéo d’entrée soit transmise au téléviseur. Vous pouvez également profiter de l’audio de votre téléviseur sur cet appareil. La manière de connecter un téléviseur dépend des bornes et des fonctions dont dispose votre téléviseur. La fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel) permet de lire le son d’un téléviseur sur cet appareil en envoyant le signal audio du téléviseur vers cet appareil via le câble HDMI.

Le téléviseur est-il équipé d’ une borne HDMI ? Oui

Le téléviseur est-il compatible avec la fonction ARC / eARC ? Oui

“Connexion 1 : Téléviseur équipé d’une borne HDMI et compatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel)” (v p. 54)

“Connexion 2 : Téléviseur équipé d’une borne HDMI “Connexion 3 : Téléviseur non équipé et incompatible avec la fonction ARC (Audio Return d’une borne HDMI” (v p. 56) Channel) / eARC (Enhanced Audio Return Channel)” (v p. 55)

Connexion 1 : Téléviseur équipé d’une borne HDMI et compatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel)

Utilisez un câble HDMI pour connecter un téléviseur compatible avec la fonction ARC / eARC de cet appareil. Réglez “HDMI Contrôle” sur “Marche” ou “ARC” sur “Marche” lorsque vous utilisez un téléviseur prenant en charge la fonction ARC. (v p. 190) L’utilisation d’un téléviseur compatible avec la fonction eARC permet la lecture audio à partir de l’enceinte connectée à cet appareil, quels que soient les réglages “HDMI Contrôle” et “ARC” dans le menu. TV HDMI IN (ARC / eARC)

0 Lorsque vous utilisez la fonction ARC / eARC, effectuez le raccordement sur le connecteur HDMI MONITOR 1. 0 La configuration des paramètres de la fonction eARC peut être nécessaire en fonction du téléviseur compatible avec la fonction eARC que vous utilisez. Assurez-vous qu’eARC est configuré sur marche si ce réglage existe sur votre téléviseur. Pour plus d’informations, consultez le mode d’emploi de votre téléviseur. 0 Lorsqu’un téléviseur compatible avec les fonctions ARC et eARC est connecté à l’appareil, la fonction eARC est prioritaire. 0 Utilisez un “High Speed HDMI Cable with Ethernet” lorsque vous utilisez un téléviseur compatible avec la fonction ARC / eARC. 0 Utilisez “Ultra High Speed 48 Gbps HDMI cable” pour profiter d’une vidéo 8K. 0 Réglez “Format signal 4K/8K” sur “8K Amélioré” dans le menu pour profiter de la vidéo 8K. (v p. 198)

Connexion 2 : Téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel)

Utilisez un câble HDMI pour connecter le téléviseur à cet appareil. Pour écouter l’audio du téléviseur sur cet appareil, utilisez le câble optique pour connecter le téléviseur à cet appareil.

TV OUT IN OPTICAL OUT HDMI IN

Connexion 3 : Téléviseur non équipé d’une borne HDMI Utilisez un câble vidéo composante ou un câble vidéo pour connecter le téléviseur à cet appareil. Pour écouter l’audio du téléviseur sur cet appareil, utilisez le câble optique pour connecter le téléviseur à cet appareil.

Connexion d’un dispositif de lecture Cet appareil est équipé de trois types de bornes d’entrée vidéo (HDMI, vidéo composante et vidéo composite) et de trois types de connecteurs d’entrée audio (HDMI, audio numérique et audio). Sélectionnez les bornes d’entrée sur cet appareil en fonction des bornes sur le dispositif que vous souhaitez connecter. Si le dispositif connecté à cet appareil est équipé d’une borne HDMI, il est recommandé d’utiliser des connexions HDMI. Lors d’une connexion HDMI, les signaux audio et vidéo peuvent être transmis via un câble HDMI unique. 0 “Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 58) 0 “Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 59)

0 “Connexion d’un appareil de lecture compatible avec le 8K” (v p. 60) 0 “Connexion d’un caméscope vidéo ou d’un console de jeux” (v p. 61) 0 “Connexion d’une platine” (v p. 62)

0 Connectez les dispositifs à cet appareil comme indiqué par les sources d’entrée imprimées sur les bornes d’entrée audio/vidéo de cet appareil. 0 La source qui est assignée aux connecteur HDMI IN, DIGITAL AUDIO IN, COMPONENT VIDEO IN, VIDEO IN et AUDIO IN peut être modifiée. Voir “Affectation des entrées” pour savoir comment changer la source d’entrée attribuée aux connecteurs d’entrée. (v p. 201) 0 Pour lire des signaux audio qui sont entrés dans cet appareil sur un téléviseur connectée en HDMI, dans le menu réglez “Sortie audio HDMI” sur “TV”. (v p. 188) 0 Pour profiter d'un contenu dont le copyright est protégé par HDCP 2.2 ou HDCP 2.3, utilisez un appareil de lecture et un téléviseur compatibles HDCP 2.2 ou HDCP 2.3.

Connexion d’un décodeur (Tuner satellite/TV par câble)

Cette explication utilise la connexion avec un tuner satellite/câble TV STB comme exemple. Sélectionnez les bornes d’entrée sur cet appareil en fonction des connecteurs sur le dispositif que vous souhaitez connecter. (Matériel non compatible HDMI) Tuner satellite/ TV par câble

Tuner satellite/ TV par câble

AUDIO R VIDEO COAXIAL OUT AUDIO OUT R L VIDEO OUT HDMI OUT L

Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc

Cette explication utilise la connexion avec un lecteur DVD ou un lecteur Blu-ray Disc comme exemple. Sélectionnez les bornes d’entrée sur cet appareil en fonction des connecteurs sur le dispositif que vous souhaitez connecter. (Matériel non compatible HDMI)

Lecteur DVD AUDIO R Lecteur DVD Lecteur Blu-ray Disc

HDMI OUT HDMI OUT VIDEO COAXIAL OUT AUDIO OUT R L COMPONENT VIDEO OUT Y PB PR L

Connexion d’un appareil de lecture compatible avec le 8K Cet appareil prend en charge les signaux vidéo HDMI 8K. Si votre lecteur supporte le 8K, branchez-le sur le connecteur HDMI 6 (8K) de votre appareil. Lecteur 8K HDMI OUT

0 Pour profiter de la vidéo 8K, connectez un téléviseur compatible 8K à l’aide d’un “Ultra High Speed 48 Gbps HDMI cable”. 0 Réglez “Format signal 4K/8K” sur “8K Amélioré” dans le menu pour profiter de la vidéo 8K. (v p. 198)

Connexion d’un caméscope vidéo ou d’un console de jeux

Cette explication utilise la connexion avec un caméscope vidéo comme exemple. Connectez un dispositif de lecture à cet appareil, tel qu’un caméscope vidéo ou une console de jeux. (Matériel non compatible HDMI) Caméscope

AUDIO VIDEO AUDIO VIDEO OUT OUT L R L R L R

Cet appareil est compatible avec les platines équipées d’une cellule phono avec aimant tournant. Si vous le connectez à une platine dotée d’une cellule MC à faible sortie, utilisez un amplificateur de tête MC ou un transformateur survolteur du commerce. Un bruit “retentissant” provenant des enceintes peut se produire lorsque vous sélectionnez la source d’entrée “Phono” sur cet appareil et que vous augmentez accidentellement le volume sans connecter la platine. Lecteur d’enregistrement (Cellule MM)

AUDIO OUT GND L R REMARQUE

0 La borne de terre (SIGNAL GND) de cet appareil n’est pas dédiée à des fins de mise à la terre pour la sécurité. Si cette borne est connectée lorsqu’il y a beaucoup de bruit, le bruit peut être réduit. Veuillez noter que, selon la platine, connecter la ligne de terre peut avoir l’effet inverse en augmentant le bruit. Auquel cas, il n’est pas nécessaire de connecter la ligne de terre.

Connecter un dispositif mémoire USB au port USB Pour le mode d’emploi, voir “Lecture du contenu d’un dispositif mémoire USB” (v p. 75). Dispositif mémoire USB

0 Marantz ne garantit pas que tous les dispositifs mémoire USB fonctionnent ou soient alimentés. Lorsque vous utilisez un disque dur USB portable livré avec un adaptateur secteur, utilisez l’adaptateur secteur fourni avec cet appareil.

0 Les dispositifs mémoire USB ne fonctionnent pas via un hub USB. 0 Il n’est pas possible d’utiliser cet appareil en connectant son port USB à un PC au moyen d’un câble USB. 0 N’utilisez pas de câbles d’extension pour connecter un dispositif de mémoire USB. Ceux-ci peuvent causer des interférences radio avec les autres appareils.

Connexion d’antennes FM/AM (uniquement pour le modèle FM/AM) Connectez l’antenne, syntonisez une émission, puis déplacez l’antenne dans la position où le bruit d’arrière-plan devient minime. Ensuite, fixez l’antenne avec du ruban adhésif ou autre. (“Écoute d’émissions FM/AM (uniquement pour le modèle FM/AM)” (v p. 86))

Antenne à boucle AM (fournie)

0 Si vous ne parvenez pas à recevoir un signal radiodiffusé de bonne qualité, nous vous recommandons d’installer une antenne extérieure. Renseignez-vous dans le magasin où vous avez acheté l’appareil pour en savoir plus.

e Antenne intérieure FM (fournie)

0 Assurez-vous que les bornes des fils de l’antenne à boucle AM n’entrent pas en contact avec les parties métalliques du panneau.

o Montage de l’antenne à boucle AM

o Utilisation de l’antenne à boucle AM

Antenne fixée au mur Fixez directement au mur sans monter.

Passez le support à travers le bas de l’antenne cadre et repliez-le vers l’avant. Insérez la partie saillante dans le trou carré du support.

Antenne posée sans fixation Procédez comme indiqué ci-dessus pour le montage. Lors du montage, se reporter à “Montage de l’antenne à boucle AM”.

Connexion d’une antenne DAB/FM (uniquement pour le modèle FM/DAB)

Après avoir connecté l’antenne et vérifié la réception d’un signal DAB, utilisez la fonction “Aide à la recherche” pour trouver la meilleure position de réception, puis fixez l’antenne avec du ruban adhésif à cette position. Suivez les instructions de “Vérification de l’intensité de la réception des stations (Aide à la recherche)” (v p. 106) pour obtenir le meilleur résultat.

0 Pour un meilleur résultat, placez l’antenne intérieure fournie contre un mur en la déployant à l’horizontale, parallèlement au sol (sans le toucher), puis fixez au mur les deux attaches situées aux extrémités. Ce type d’antenne est directionnel, et pour un meilleur résultat, il est conseillé de l’orienter correctement vers le lieu de transmission. 0 Par exemple, si la tour de transmission est au nord, les deux extrémités de l’antenne (avec les attaches) doivent être déployées vers l’ouest et l’est. 0 Si vous ne parvenez pas à recevoir un signal radiodiffusé de bonne qualité, nous vous recommandons d’installer une antenne extérieure. Renseignez-vous dans le magasin où vous avez acheté l’appareil pour en savoir plus.

Antenne intérieure DAB/FM (fournie)

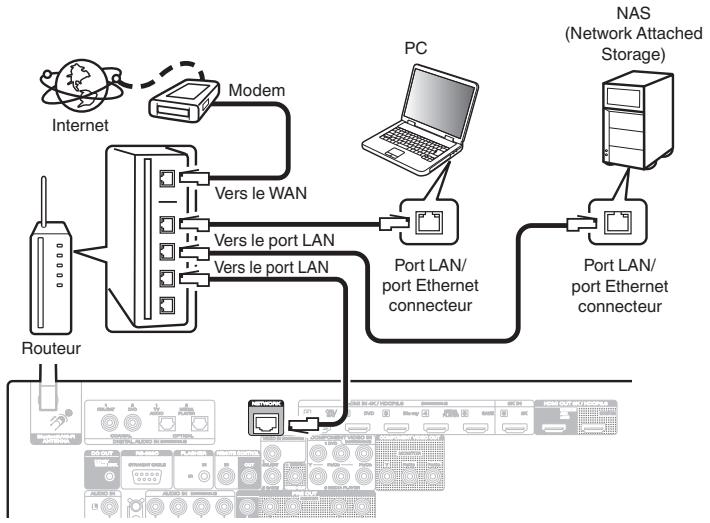

Connexion à un réseau domestique (LAN) Cet appareil peut se connecter à un réseau en utilisant un LAN câblé ou un réseau local sans fil. Vous pouvez connecter cet appareil à votre réseau domestique (LAN) pour réaliser différents types de lectures et d’opérations, comme suit. 0 Lecture d’audio en réseau, tel qu’une radio Internet, et de serveurs média 0 Lecture de services de diffusion de musique 0 Utilisation de la fonction Apple AirPlay 0 Fonctionnement de cet appareil via le réseau 0 Fonctionnement avec le système audio surround multi-pièces sans fil HEOS 0 Mise à jour du micrologiciel

Pour effectuer des connexions via un LAN câblé, utilisez un câble LAN pour connecter le routeur à cet appareil, comme illustré dans la figure cidessous. PC Modem Internet

Vers le WAN Contactez un ISP (Internet Service Provider) ou un magasin d’informatique pour la connexion à Internet.

Vers le port LAN Vers le port LAN Port LAN/ port Ethernet connecteur

Port LAN/ port Ethernet connecteur

0 Lorsque vous utilisez cet appareil, nous vous recommandons d’utiliser un routeur équipé des fonctions suivantes:

Lors de la connexion au réseau local sans fil, connectez les antennes externes pour une connexion Bluetooth/sans fil au réseau local sans fil au panneau arrière et maintenez-les en position verticale. Voir “Config. Wi-Fi” pour savoir comment connecter à un routeur de réseau local sans fil. (v p. 227)

0 Serveur DHCP intégré Cette fonction attribue automatiquement une adresse IP au LAN. 0 Commutateur 100BASE-TX intégré Lorsque vous connectez plusieurs appareils, nous vous recommandons d’utiliser un hub de commutation ayant une vitesse d’au moins 100 Mbps. 0 N’utilisez qu’un câble STP blindé ou un câble LAN ScTP (facilement disponibles dans les magasins d’électronique). (CAT-5 ou supérieur recommandé). 0 Il est recommandé d’utiliser un câble LAN normal de type blindé. Si vous utilisez un câble de type plat ou non-blindé, le bruit peut perturber les autres appareils. 0 Lorsque cet appareil est connecté à un réseau sans fonction DHCP, effectuez les réglages de l’adresse IP, etc., dans le “Réseau”. (v p. 226)

Vers le WAN REMARQUE

0 Les routeurs compatibles dépendent du FAI. Contactez votre fournisseur d’accès à Internet ou un magasin d’informatique pour plus de détails. 0 Cet appareil n’est pas compatible avec PPPoE. Un routeur compatible PPPoE est nécessaire si votre ligne contractée n’est pas configurée pour être utilisée avec PPPoE. 0 Ne connectez pas une borne NETWORK directement au port LAN/à la borne Ethernet de votre ordinateur. 0 Plusieurs services en ligne peuvent être interrompus sans préavis.

Routeur avec point d’accès

Connexion d’un dispositif de commande externe Prises REMOTE CONTROL

o Exécution d’opérations par télécommande sur cet appareil sans contact visuel

o Connexion à distance d’appareils Marantz

Si vous utilisez un appareil Marantz autre que cet appareil compatible avec la connexion à distance, vous pouvez transmettre des signaux de télécommande en connectant simplement l’appareil à la borne REMOTE CONTROL IN/OUT au moyen d’un câble monaural. Réglez le commutateur de télécommande sur le panneau arrière du composant audio connecté sur “EXTERNAL” ou “EXT.” pour utiliser cette fonction.

Vous pouvez connecter un récepteur infrarouge externe aux bornes REMOTE CONTROL pour effectuer des opérations sur cet appareil à l’aide de la télécommande fournie sans contact visuel. Ceci peut être nécessaire si l’appareil est caché derrière un placard ou dans un coin, si bien que vous ne pouvez pas pointer directement vers l’appareil avec la télécommande. Dans ce cas, désactivez la fonction de réception de signal de la télécommande (“Fonction de verrouillage à distance” (v p. 163)). Récepteur infrarouge RC OUT

0 Lorsque la fonction de réception de signal de la télécommande est désactivée, vous ne pouvez pas effectuer des opérations avec la télécommande. .

Prise DC OUT Lorsqu’un appareil doté d’une prise DC IN est connecté via une mini-prise monaurale, il est possible de le mettre en marche/veille par l’intermédiaire du fonctionnement synchronisé avec cet appareil. La prise DC OUT produit un signal électrique de 12 V DC/150 mA maximum. Dispositif compatible avec les signaux de déclenchement 12 V DC/150 mA

0 Utilisez un câble monaural avec fiche mini pour le branchement des prises DC OUT. N’utilisez pas un câble stéréo avec fiche mini. 0 Si le niveau d’entrée de déclenchement admissible du dispositif connecté est supérieur à 12 V DC/150 mA ou en cas de court-circuit, la prise DC OUT ne peut pas être utilisée. Dans ce cas, mettez l’appareil hors tension, puis débranchez-le.

Connexion du cordon d’alimentation Une fois toutes les connexions effectuées, insérez la fiche d’alimentation dans la prise murale.

Lecture audio/service en réseau

Écoute de Radio Internet

Utilisation basique Mise sous tension

Sélection de la source d’entrée

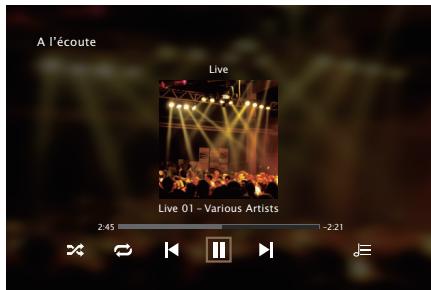

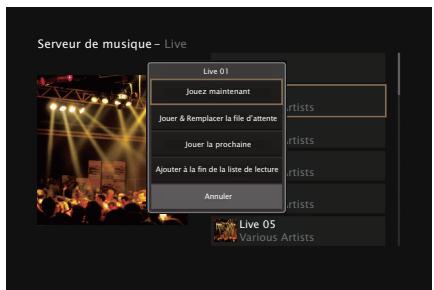

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS

Coupure temporaire du son (Sourdine)

Lecture d’un appareil

Lecture avec les lecteurs DVD/Blu-ray Disc

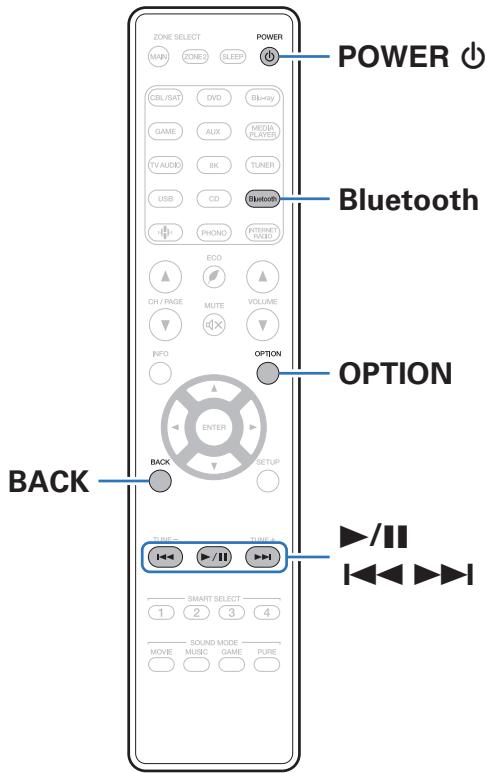

Écouter de la musique sur un périphérique Bluetooth

Lecture du contenu d’un dispositif mémoire USB Écoute de l’audio avec un casque Bluetooth

Écoute d’émissions FM/AM (uniquement pour le modèle FM/AM) Écoute d’émissions FM/DAB (uniquement pour le modèle FM/ DAB)

Fonction de minuterie sommeil

Fonction de sélection intelligente

Fonction de verrouillage du panneau

Fonction de verrouillage à distance

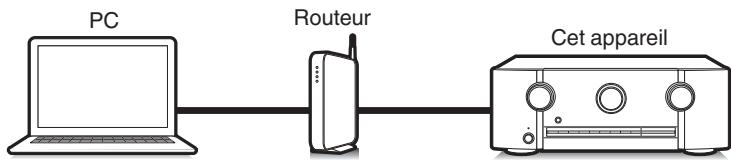

Autres fonctions Fonction de contrôle Internet

Lecture dans la ZONE2 (différente pièce)

Fonction de contrôle HDMI Fonction Menu intelligent

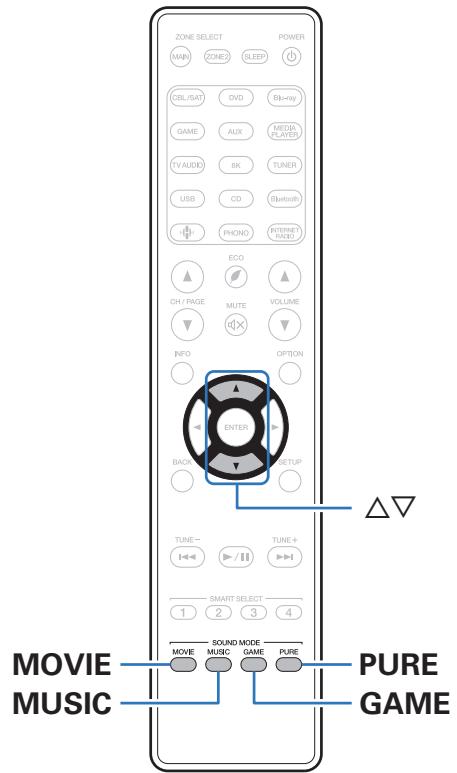

Sélection d’un mode d’écoute

Utilisation basique Mise sous tension

POWER X Touches sélection de source d’entrée

Appuyez sur POWER X pour mettre l’appareil sous tension.

0 Vous pouvez appuyer sur la touche de sélection de la source d’entrée lorsque l’appareil est en mode veille pour le mettre sous tension. 0 Vous pouvez également passer en mode veille en appuyant sur X sur l’appareil principal.

Sélection de la source d’entrée

Appuyez sur la touche de sélection de la source d’entrée pour la lecture.

La source d’entrée souhaitée peut être sélectionnée directement.

0 Vous pouvez également sélectionner la source d’entrée en actionnant la touche INPUT SELECTOR sur l’appareil principal.

Utilisez VOLUME df pour régler le volume.

Vous trouverez ci-dessous la procédure pour la lecture avec les lecteurs DVD/Blu-ray Disc.

Coupure temporaire du son (Sourdine) 0 “MUTE” s’affiche sur l’écran.

Préparez la lecture.

Appuyez sur POWER X pour mettre l’appareil sous tension.

0 : s’affiche sur l’écran du téléviseur.

A Allumez le subwoofer, le lecteur et la TV. B Sélectionnez l’entrée de cet appareil en guise d’entrée TV.

Appuyez sur DVD ou Blu-ray pour commuter une source d’entrée pour un lecteur utilisé pour la lecture. Lisez le lecteur DVD ou le lecteur Blu-ray Disc.

o Lecture surround (v p. 141)

0 Le son est diminué jusqu’au niveau défini pour le paramètre “Niveau sourdine” dans le menu. (v p. 181) 0 Pour annuler la sourdine, vous pouvez ajuster le volume sonore ou appuyer sur MUTE : à nouveau. 0 Si : est affiché sur l’écran de télévision pendant plus de 5 minutes alors que “Economiseur d'écran” est réglé sur “Marche”, le symbole : se déplace de manière aléatoire sur l’écran du téléviseur. (v p. 198) (Cette fonctionnalité sera prise en charge via la mise à jour du micrologiciel.)

Lecture avec les lecteurs DVD/Blu-ray Disc

0 La plage de réglage varie en fonction du signal d’entrée et du réglage de niveau du canal. 0 Vous pouvez également régler le volume maître en tournant la molette VOLUME sur l’appareil principal.

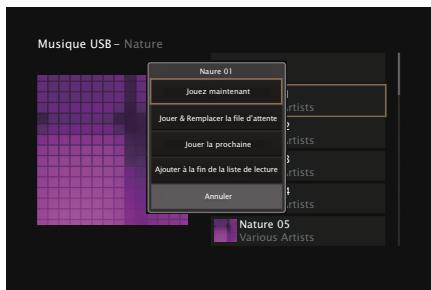

Lecture du contenu d’un dispositif mémoire USB

0 Lecture de fichiers musicaux enregistrés sur un dispositif mémoire

0 Seuls les dispositifs mémoire USB conformes aux standards de classe

de stockage de masse peuvent être lus sur cet appareil.

0 Cet appareil est compatible avec les dispositifs mémoire USB au format

0 Les types de format audio et les caractéristiques de lecture prises en

charge par cet appareil sont les suivants. Voir “Lecture de dispositifs mémoire USB” (v p. 281) pour plus de détails.

Lecture des fichiers d’un dispositif mémoire USB

Parcourez la musique sur votre dispositif mémoire USB et sélectionnez une musique à lire.

Insérez une clé USB formatée en “FAT32” ou “NTFS” sur le port USB.

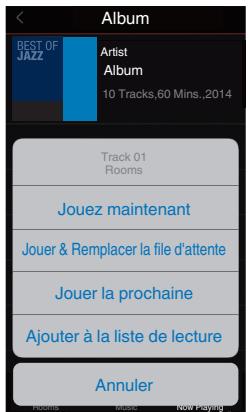

0 Quand vous sélectionnez une musique à lire, on vous demandera comment vous voulez écouter votre musique.

Appuyez sur USB pour passer à la source d’entrée “USB”.

Sélectionnez le nom de cet appareil.

Insère l’élément dans votre liste de lecture en cours après le morceau en cours pour qu’il soit lu immédiatement. Vide la liste de lecture et lit immédiatement l’élément sélectionné.

Jouer & Remplacer la file d'attente :

Insère l’élément à la liste après le morceau en cours et le lit une fois la chanson en cours terminée.

Jouer la prochaine :

Ajoute l’élément directement à la fin de la liste.

Ajouter à la fin de la liste de lecture : Musique USB - Nature

Naure 01 Jouez maintenant Nature

Ajouter à la fin de la listeVarious de lecture Annuler

Réglages Touches de commande

Utilisez ui pour sélectionner “Jouez maintenant” ou “Jouer & Remplacer la file d'attente”, puis appuyez sur ENTER.

Passer à la plage précédente/Passer à la plage suivante Passez à la page précédente/page suivante dans l’affichage de la liste

0 Lorsqu’un fichier audio MP3 contient des images de l’album, celles-ci peuvent être affichées pendant la lecture du fichier.

REMARQUE Nature 01 - Various Artists 2:45

0 Notez que Marantz ne pourra être tenu responsable de quelque manière que ce soit des problèmes survenant par rapport aux données enregistrées sur un dispositif mémoire USB lors de l’utilisation de cet appareil avec le dispositif mémoire USB en question. 0 Lorsqu’un dispositif mémoire USB est connecté à cet appareil, l’appareil charge tous les fichiers qui s’y trouvent. Le chargement peut prendre un certain temps si le dispositif mémoire USB contient un nombre important de dossiers ou de fichiers.

o Opérations accessibles dans le menu des options

0 “Ajuster le volume de chaque canal pour le faire correspondre à la

source d’entrée (Réglage niv. Canal)” (v p. 135)

0 “Réglage de la tonalité (Tonalité)” (v p. 136)

0 “Affichage de la vidéo voulue lors de la lecture audio (Sélect.

0 “Lecture de la même musique dans toutes les zones (Toutes zones

Écouter de la musique sur un périphérique Bluetooth

Les fichiers musicaux sur les périphériques Bluetooth tels que les smartphones, les lecteurs de musique numérique, etc. peuvent être lus sur cet appareil via un appariement et en connectant cet appareil à l’aide du périphérique Bluetooth. La communication est possible jusqu’à une distance d’environ 30 m.

0 Pour lire de la musique à partir d’un périphérique Bluetooth, le périphérique Bluetooth doit prendre en charge le profil A2DP.

Lecture de musique à partir d’un périphérique Bluetooth

Afin d’écouter de la musique à partir d’un périphérique Bluetooth sur cet appareil, le périphérique Bluetooth doit d’abord être apparié avec cet appareil. Une fois le périphérique Bluetooth apparié, il n’a pas besoin d’être apparié à nouveau.

Sélectionnez cet appareil lorsque son nom s’affiche dans la liste des appareils affichés sur l’écran du périphérique Bluetooth.

Connectez-vous au périphérique Bluetooth pendant que “Pairing” est affiché sur l’écran de l’appareil. Effectuez la connexion avec le périphérique Bluetooth à proximité de l’appareil (environ 1 m).

Préparez la lecture.

Lecture de musique à l’aide de n’importe quelle application sur votre périphérique Bluetooth.

0 Le périphérique Bluetooth peut également être commandé avec

A Connectez les antennes externes fournies pour Bluetooth/réseau local sans fil aux connecteurs de l’antenne Bluetooth/réseau local sans fil situés sur le panneau arrière. (v p. 23) B Appuyez sur POWER X pour mettre l’appareil sous tension.

la télécommande de cet appareil.

0 La prochaine fois que le bouton Bluetooth sera pressé sur la

télécommande, cet appareil se connectera automatiquement au dernier périphérique Bluetooth connecté.

Appuyez sur Bluetooth.

Lors de la première utilisation, l’appareil ira en more d’appariement automatiquement et “Pairing...” apparaîtra sur l’écran de l’appareil.

Activez les réglages Bluetooth sur votre périphérique mobile.

Passer à la plage précédente/Passer à la plage suivante

0 Appuyez sur STATUS de cet appareil pendant la lecture pour basculer l’affichage sur le nom du titre, nom de l’artiste, nom de l’album, etc.

Appariement avec d’autres périphériques Bluetooth

REMARQUE Activez les réglages Bluetooth sur votre périphérique mobile.

o Opérations accessibles dans le menu des options

Appuyez et maintenez enfoncée la touche Bluetooth sur la télécommande pendant au moins 3 secondes.

L’appareil passera en mode d’appariement.

0 “Appariement avec d’autres périphériques Bluetooth” (v p. 81)

0 “Ajuster le volume de chaque canal pour le faire correspondre à la

Sélectionnez cet appareil lorsque son nom s’affiche dans la liste des appareils affichés sur l’écran du périphérique Bluetooth.

source d’entrée (Réglage niv. Canal)” (v p. 135)

0 “Réglage de la tonalité (Tonalité)” (v p. 136)

0 “Affichage de la vidéo voulue lors de la lecture audio (Sélect.

0 “Lecture de la même musique dans toutes les zones (Toutes zones

0 Cet appareil peut être apparié avec un maximum de 8 périphériques Bluetooth. Lorsqu’un 9e périphérique Bluetooth est apparié, il sera enregistré à la place du plus ancien périphérique enregistré. 0 Vous pouvez également passer en mode d’appariement en appuyant sur le bouton OPTION lorsque l’écran de lecture est affiché et en sélectionnant “Mode de couplage” dans le menu d’options affiché.

0 Pour faire fonctionner le périphérique Bluetooth avec la télécommande de cet appareil, le périphérique Bluetooth doit prendre en charge le profil AVRCP. 0 La télécommande de cet appareil n’est pas garantie de fonctionner avec tous les périphériques Bluetooth. 0 Selon le type de périphérique Bluetooth, cet appareil émet du son qui est couplé au réglage du volume sur le périphérique Bluetooth.

Jumeler un appareil Bluetooth avec l’appareil.

Reconnexion à cet appareil à partir d’un périphérique Bluetooth

Une fois l’appariement terminé, vous pouvez connecter le périphérique Bluetooth sans effectuer d’opération sur cet appareil. Cette opération doit également être effectuée lorsque vous commutez le périphérique Bluetooth pour la lecture.

Si un périphérique Bluetooth est connecté, désactivez le réglage Bluetooth de ce périphérique pour le déconnecter. Activez le réglage Bluetooth du périphérique Bluetooth à connecter. Sélectionnez cet appareil dans la liste des périphériques Bluetooth affichée sur votre périphérique Bluetooth. Écoutez de la musique à l’aide de n’importe quelle application sur votre périphérique Bluetooth.

0 L’écran passe automatiquement sur l’écran de lecture “Bluetooth” si un appareil Bluetooth est connecté et que l’appareil est allumé. 0 Lorsque les paramètres “Commande réseau” de cet appareil sont réglés sur “Toujours actif” et un périphérique Bluetooth est connecté avec l’unité en état de veille, l’alimentation de l’appareil se mettra sous tension automatiquement. (v p. 231)

Écoute de l’audio avec un casque Bluetooth

Vous pouvez écouter de la musique en jouant dans la MAIN ZONE de cet appareil avec un casque Bluetooth. Sortie audio provenant simultanément d’enceintes connectées et d’un casque Bluetooth ou uniquement avec d’un casque Bluetooth.

(Mode de sortie: Bluetooth + HP)

Écoute de l’audio avec un casque Bluetooth

0 Le volume du casque Bluetooth ne peut pas être réglé à partir de cet appareil. Ajustez le volume de votre casque Bluetooth. 0 Le mode stéréo est défini comme mode audio lors de l’utilisation d’un casque Bluetooth. Les modes audio et autres réglages audio ne sont pas reflétés dans la sortie audio du casque Bluetooth. Les réglages audio, les modes audio et le mode Toutes zones stéréo ne sont pas disponibles avec un casque Bluetooth et “Mode de sortie” est réglé sur “Bluetooth uniquement”. 0 L’audio peut être retardé lorsqu’il est envoyé via Bluetooth. 0 Il est impossible de connecter un casque Bluetooth lors de l’utilisation d’une source d’entrée Bluetooth dans une zone. De plus, la sélection d’une source d’entrée Bluetooth dans une zone met fin à la connexion entre cet appareil et le casque Bluetooth. 0 Il est impossible de connecter un casque Bluetooth lorsque cet appareil est regroupé dans l’application HEOS.

Sélectionnez “Mode de sortie” et définissez la méthode de sortie audio. Le son est transmis au casque Bluetooth et aux enceintes de la zone principale. Cette sortie simultanée convient aux soirées cinéma en famille et autres activités de groupe.

Le son est transmis uniquement au casque Bluetooth. Bluetooth uniquement: Ceci est approprié pour écouter de la musique ou regarder des films la nuit, lorsque vous devez rester silencieux.

PRÉCAUTION : Utilisation d’un casque Bluetooth sans fonction de réglage du volume 0 Afin d’éviter toute perte auditive, ne connectez pas de casque Bluetooth dépourvu de fonctionnalités de réglage du volume. 0 Le volume du casque Bluetooth peut se trouver élevé de manière inattendue lorsque cet appareil se connecte à un casque Bluetooth. 0 Le volume du casque Bluetooth ne peut pas être réglé à partir de cet appareil.

Passez en mode d’appariement sur le casque Bluetooth que vous souhaitez connecter à cet appareil. Sélectionnez “Liste des périphériques”, puis le nom du casque Bluetooth dans la liste des périphériques. Réglez le volume du casque Bluetooth connecté une fois la connexion établie.

0 “Mode de sortie” peut également être configuré à partir de “Émetteur Bluetooth” dans le menu d’options. 0 Les enceintes Bluetooth compatibles avec le profil A2DP peuvent être connectées en suivant les mêmes étapes que pour connecter un casque Bluetooth.

Réglez “Émetteurs” sur “Marche” depuis le réglage “Général” - “Émetteur Bluetooth” dans le menu. (v p. 238)

Bluetooth + HP (Valeur par défaut):

Reconnexion à un casque Bluetooth

Déconnexion d’un casque Bluetooth

Suivez l’une des étapes ci-dessous pour reconnecter le dernier casque Bluetooth utilisé: 0 Reconnectez-vous à cet appareil avec la fonction de reconnexion du casque Bluetooth. 0 Accédez à “Émetteur Bluetooth”, puis sélectionnez “Reconnecter” dans le menu des options. 0 Si “Mode de sortie” est réglé sur “Bluetooth + HP”, cet appareil se connecte automatiquement au dernier casque Bluetooth utilisé lors de la mise sous tension. 0 Sélectionnez l’appareil que vous souhaitez connecter dans la “Liste des périphériques” sous “Émetteur Bluetooth” dans le menu.

Effectuez l’une des étapes suivantes pour déconnecter votre casque Bluetooth: 0 Éteignez votre casque Bluetooth. 0 Accédez à “Émetteur Bluetooth”, puis sélectionnez “Déconnecter” dans le menu des options. 0 Dans le menu de configuration, accédez à “Général” - “Émetteur Bluetooth”, et réglez “Émetteurs” sur Arrêt. (v p. 238)

Écoute d’émissions FM/AM (uniquement pour le modèle FM/AM)

Vous pouvez utiliser le tuner intégré de cet appareil pour écouter des émissions FM et AM. Assurez-vous que l’antenne FM et l’antenne à boucle AM soient connectées à cet appareil en premier.

Écoute de diffusion FM/AM

Connectez l’antenne. (“Connexion d’antennes FM/AM (uniquement pour le modèle FM/AM)” (v p. 64)) Appuyez sur TUNER pour passer à la source d’entrée “Tuner”.

Un balayage est effectué jusqu’à ce qu’une station radio disponible soit trouvée. Ensuite, le balayage s’interrompt automatiquement et la station radio est diffusée.

AUTO Now Playing CH 1

0 Les modes disponibles pour la réception de stations FM sont le mode “Auto” qui permet de rechercher automatiquement les stations disponibles et le mode “Manuel” qui permet de chercher les stations manuellement à l’aide de boutons afin de modifier la fréquence. Le réglage par défaut est sur “Auto”. Vous pouvez également utiliser l’option “Accord direct” pour rechercher une station en entrant directement sa fréquence. En mode “Auto”, vous ne pouvez pas rechercher des stations radio si la réception est mauvaise. Dans ce cas de figure, utilisez le mode “Manuel” ou le mode “Accord direct” pour rechercher la station de votre choix.

G Afficheur de cet appareil H Touches de commande

L’écran de menu d’option s’affiche.

Sélectionner la station radio (haut/bas)

Sélectionner la station radio (haut/bas)

Pour écouter une station FM. Pour écouter une station AM.

Appuyez sur TUNE + ou TUNE – pour sélectionner la station que vous souhaitez écouter.

Utilisez ui pour sélectionner “FM/AM”, puis appuyez sur ENTER.

Sélectionner les stations radio préréglées

Sélectionner les stations radio préréglées

Cela affiche la bande de réception de l’écran d’entrée.

Utilisez o p pour sélectionner “FM” ou “AM”, puis appuyez sur ENTER.

G Écran du téléviseur H Conseils

o Opérations accessibles dans le menu des options

0 “Réglage par saisie de la fréquence (Accord direct)” (v p. 89) 0 “Recherche RDS” (v p. 89) 0 “Recherche PTY” (v p. 90)

0 “Recherche TP” (v p. 91)

0 “Texte Radio” (v p. 91)

0 “Modification du mode de syntonisation (Mode

0 “Réglage des stations et préréglage automatique des stations (Mém.

prérégl. Auto)” (v p. 92)

0 “Préréglage de la station radio actuelle (Mém.

Préréglages)” (v p. 93)

0 “Saisie d’un nom pour la station émettrice préréglée (Nom

préréglé)” (v p. 94)

0 “Saut des stations radio préréglées (Passer

préréglage)” (v p. 95)

0 “Ajuster le volume de chaque canal pour le faire correspondre à la

source d’entrée (Réglage niv. Canal)” (v p. 135)

0 “Réglage de la tonalité (Tonalité)” (v p. 136)

0 “Affichage de la vidéo voulue lors de la lecture audio (Sélect.

0 “Lecture de la même musique dans toutes les zones (Toutes zones

Réglage par saisie de la fréquence (Accord direct)

Le service de radiodiffusion RDS permet de transmettre des informations supplémentaires, en plus du signal de programme radio classique. Utilisez cette fonction pour vous connecter directement à une station FM avec service RDS. Notez que la fonction RDS n’est opérationnelle que lors de la réception de stations compatibles RDS.

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Accord direct”, puis appuyez sur ENTER.

L’écran qui vous permet d’entrer la fréquence s’affiche.

Utilisez ui pour sélectionner le numéro, puis appuyez sur p.

0 Si o est appuyée, l’entrée précédente est immédiatement

Répétez l’étape 3 et entrez la fréquence de la station radio que vous souhaitez écouter.

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Recherche RDS”, puis appuyez sur ENTER. Appuyez sur ENTER.

La recherche de stations émettant en RDS démarre alors automatiquement.

0 Si vous utilisez o p dans les 5 secondes suivant l’affichage du nom de la station de diffusion sur l’affichage, vous pouvez rechercher une station différente.

Quand le réglage est terminé, appuyez sur ENTER.

La fréquence préréglée est mise au point.

Recherche RDS Vous pouvez entrer directement la fréquence de réception pour la syntonisation.

Recherche PTY Utilisez cette fonction pour rechercher des stations RDS émettant un certain type de programme (PTY). PTY identifie le type de programme RDS. Les types de programmes disponibles sont affichés de la façon suivante:

CHILDREN Programme pour enfants

PHONE IN Entrée de téléphone

COUNTRY Musique country

NATION M Musique nationale

EASY M Musique pour tous

OLDIES Classique légère

LIGHT M Vieux titres

CLASSICS Musique folk

DOCUMENT Autres musiques

OTHER M Documentaires

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Recherche PTY”, puis appuyez sur ENTER. Utilisez ui pour appeler le type de programme souhaité. Appuyez sur ENTER.

La recherche PTY démarre alors automatiquement.

0 Si vous utilisez o p dans les 5 secondes suivant l’affichage du nom de la station de diffusion sur l’affichage, vous pouvez rechercher une station différente.

RT permet aux stations RDS d’envoyer des messages qui s’affichent directement à l’écran. “Texte Radio” s’affiche à l’écran lorsque des données de texte radio sont reçues.

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Recherche TP”, puis appuyez sur ENTER.

La recherche TP démarre alors automatiquement.

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Texte Radio”, puis appuyez sur ENTER. Utilisez o p pour sélectionner “Marche”, puis appuyez sur ENTER. 0 Pendant la réception d’une station émettant du RDS, les textes

transmis seront affichés.

0 Si aucune donnée de texte n’est transmise, le message “NO TEXT DATA” s’affiche.

0 Si vous utilisez o p dans les 5 secondes suivant l’affichage du nom de la station de diffusion sur l’affichage, vous pouvez rechercher une station différente.

TP identifie les programmes d’infos sur le trafic routier. Ceci vous permet de vous renseigner facilement sur le trafic routier avant de quitter votre domicile. Utilisez cette fonction pour rechercher des stations RDS émettant des programmes d’infos routières (stations TP).

Modification du mode de syntonisation (Mode Réglage)

Un maximum de 56 stations radio peut être automatiquement préréglé.

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Mode Réglage”, puis appuyez sur ENTER.

Utilisez o p pour selectionner le mode de syntonisation, puis appuyez sur ENTER. Auto : Manuel :

Recherche et accord automatiques sur une station radio recevable. Accord manuel de la fréquence une étape à la fois à chaque fois que vous appuyez sur la touche.

Réglage des stations et préréglage automatique des stations (Mém. prérégl. Auto)

Vous pouvez changer de mode de syntonisation pour rechercher des stations FM et AM. Si vous ne pouvez pas régler automatiquement avec le mode “Auto”, passez alors au mode “Manuel” et effectuez le réglage manuellement.

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Mém. prérégl. Auto”, puis appuyez sur ENTER. Appuyez sur ENTER.

L’appareil commence à syntoniser les stations radio automatiquement et à les prérégler. 0 Lorsque le préréglage est terminé, la mention “Terminé” s’affiche pendant environ 5 secondes et l’écran du menu d’option s’éteint.

0 La mémoire de préréglage est écrasée.

Préréglage de la station radio actuelle (Mém. Préréglages)

Vous pouvez prérégler vos stations radio préférées afin de les retrouver plus facilement. Vous pouvez prérégler jusqu’à 56 stations.

Accordez la station émettrice que vous souhaitez prérégler. (“Écoute de diffusion FM/AM” (v p. 87))

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Mém. Préréglages”, puis appuyez sur ENTER.

La liste des canaux prédéfinis s’affiche.

Utilisez ui pour sélectionner le canal que vous souhaitez prérégler, puis appuyez sur ENTER.

90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 MHz 90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 MHz 90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 MHz 90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 MHz 90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 MHz 90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 MHz

Écoute des stations préréglées

La station radio actuelle est préréglée. 0 Pour prérégler d’autres stations, répétez les étapes 1 à 4.

Utilisez CH/PAGE df pour sélectionner la chaîne préréglée souhaitée.

0 Vous pouvez également sélectionner les stations de radio préréglées en appuyant sur TUNER PRESET CH + ou TUNER PRESET CH – sur l’appareil principal.

Saisie d’un nom pour la station émettrice préréglée (Nom préréglé)

Vous pouvez utiliser le nom de la station radio préréglée ou le modifier. Vous pouvez entrer jusqu’à 8 caractères.

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Nom préréglé”, puis appuyez sur ENTER.

Utilisez ui pour sélectionner l’étiquette du nom, puis appuyez sur ENTER.

L’écran qui vous permet de modifier le Nom préréglé s’affiche. 0 Si vous sélectionnez “Param. défaut”, l’appareil affiche de nouveau la fréquence.

Saisissez les caractères, puis appuyez sur “OK”. Appuyez sur OPTION pour revenir à l’écran précédent.

L’écran “Nom préréglé” s’affiche.

Utilisez o p pour sélectionner le groupe de la station de diffusion à nommer. Utilisez ui pour sélectionner la station radio à nommer, puis appuyez sur ENTER.

Saut des stations radio préréglées (Passer préréglage)

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”.

A Utilisez o p pour sélectionner le groupe de stations radio à ignorer. B Utilisez ui pour sélectionner la station radio à ignorer. C Utilisez o p pour sélectionner “Passer”. La station sélectionnée ne s’affiche pas.

Appuyez sur OPTION pour revenir à l’écran précédent.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Passer préréglage”, puis appuyez sur ENTER.

L’écran “Passer préréglage” s’affiche.

n Pour définir les stations à ignorer par groupes

A Utilisez o p pour sélectionner le groupe de stations radio à ignorer. B Appuyez sur u pour sélectionner “Régl.z – z sur Passer”, puis appuyez sur ENTER. Sautez toutes les stations de radio qui sont incluses dans le groupe sélectionné “z-z”. (z est le numéro du groupe sélectionné.)

n Pour définir les stations à ignorer par stations

Exécutez la mémoire de préréglage automatique pour enregistrer toutes les stations de radio qui peuvent être reçues dans la mémoire. La sélection d’une station de radio est grandement facilitée par le saut de mémoires inutiles.

Annulation de Passer préréglage

Lorsque l’écran “Passer préréglage” s’affiche, utilisez o p pour sélectionner un groupe contenant une station radio que vous ne souhaitez plus ignorer. Utilisez ui pour sélectionner une station radio que vous ne souhaitez plus ignorer. Utilisez o p pour sélectionner “Marche”.

0 “Passer préréglage” ne peut pas être annulé pour les groupes.

Écoute d’émissions FM/DAB (uniquement pour le modèle FM/DAB)

Vous pouvez utiliser le tuner intégré de cet appareil pour écouter des émissions FM et DAB. Assurez-vous que l’antenne DAB/FM et l’antenne à boucle AM sont connectées à cet appareil en premier.

n À propos de la technologie DAB+

0 La principale différence entre les technologie DAB et DAB+ est le type

de codec audio utilisé. DAB : MPEG2 DAB+ : MPEG4 (AAC) 0 Cet appareil peut recevoir des émissions DAB et DAB+.

Écoute d’émissions FM

G Écran du téléviseur H Connectez l’antenne. (“Connexion d’une antenne DAB/FM (uniquement pour le modèle FM/ DAB)” (v p. 66))

STEREO AUTO Now Playing CH 1

Appuyez sur TUNER pour passer à la source d’entrée “Tuner”. Appuyez sur OPTION.

L’écran de menu d’option s’affiche.

G Afficheur de cet appareil H Utilisez ui pour sélectionner “FM/DAB”, puis appuyez sur ENTER.

Cela affiche la bande de réception de l’écran d’entrée.

Utilisez o p pour sélectionner “FM”, puis appuyez sur ENTER. FM :

Pour écouter une station FM.

Pour écouter une station DAB.

0 Voir “Écoute d’émissions DAB” (v p. 104) pour plus

d’informations sur l’écoute de DAB.

Appuyez sur TUNE + ou TUNE – pour sélectionner la station que vous souhaitez écouter.

Un balayage est effectué jusqu’à ce qu’une station radio disponible soit trouvée. Ensuite, le balayage s’interrompt automatiquement et la station radio est diffusée.

0 Les modes disponibles pour la réception de stations FM sont le mode “Auto” qui permet de rechercher automatiquement les stations disponibles et le mode “Manuel” qui permet de chercher les stations manuellement à l’aide de boutons afin de modifier la fréquence. Le réglage par défaut est sur “Auto”. Vous pouvez également utiliser l’option “Accord direct” pour rechercher une station en entrant directement sa fréquence. En mode “Auto”, vous ne pouvez pas rechercher des stations radio si la réception est mauvaise. Dans ce cas de figure, utilisez le mode “Manuel” ou le mode “Accord direct” pour rechercher la station de votre choix.

o Opérations accessibles dans le menu des options

Sélectionner la station radio (haut/bas)

0 “Réglage par saisie de la fréquence (Accord direct)” (v p. 100)

Sélectionner les stations radio préréglées

0 “Recherche RDS” (v p. 100)

Sélectionner la station radio (haut/bas)

0 “Recherche PTY” (v p. 101)

Sélectionner les stations radio préréglées

0 “Recherche TP” (v p. 102) 0 “Texte Radio” (v p. 102)

0 “Modification du mode de syntonisation (Mode

Réglage)” (v p. 103)

0 “Réglage des stations et préréglage automatique des stations (Mém.

prérégl. Auto)” (v p. 103)

0 “Préréglage de la station de radio FM/DAB actuelle (Mém.

Préréglages)” (v p. 109)

0 “Saisie d’un nom pour la station émettrice préréglée (Nom

préréglé)” (v p. 110)

0 “Saut des stations radio préréglées (Passer

préréglage)” (v p. 111)

0 “Réglage de la tonalité (Tonalité)” (v p. 136)

0 “Affichage de la vidéo voulue lors de la lecture audio (Sélect.

0 “Lecture de la même musique dans toutes les zones (Toutes zones

Réglage par saisie de la fréquence (Accord direct)

Le service de radiodiffusion RDS permet de transmettre des informations supplémentaires, en plus du signal de programme radio classique. Utilisez cette fonction pour vous connecter directement à une station FM avec service RDS. Notez que la fonction RDS n’est opérationnelle que lors de la réception de stations compatibles RDS.

Appuyez sur OPTION pendant la réception FM.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Accord direct”, puis appuyez sur ENTER.

L’écran qui vous permet d’entrer la fréquence s’affiche.

Utilisez ui pour sélectionner le numéro, puis appuyez sur p.

0 Si o est appuyée, l’entrée précédente est immédiatement

Répétez l’étape 3 et entrez la fréquence de la station radio que vous souhaitez écouter.

Appuyez sur OPTION pendant la réception FM.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Recherche RDS”, puis appuyez sur ENTER. Appuyez sur ENTER.

La recherche de stations émettant en RDS démarre alors automatiquement.

0 Si vous utilisez o p dans les 5 secondes suivant l’affichage du nom de la station de diffusion sur l’affichage, vous pouvez rechercher une station différente.

Quand le réglage est terminé, appuyez sur ENTER.

La fréquence préréglée est mise au point.

Recherche RDS Vous pouvez entrer directement la fréquence de réception pour la syntonisation.

Recherche PTY Utilisez cette fonction pour rechercher des stations RDS émettant un certain type de programme (PTY). PTY identifie le type de programme RDS. Les types de programmes disponibles sont affichés de la façon suivante:

CHILDREN Programme pour enfants

PHONE IN Entrée de téléphone

COUNTRY Musique country

NATION M Musique nationale

EASY M Musique pour tous

OLDIES Classique légère

LIGHT M Vieux titres

CLASSICS Musique folk

DOCUMENT Autres musiques

OTHER M Documentaires

Appuyez sur OPTION pendant la réception FM.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Recherche PTY”, puis appuyez sur ENTER. Utilisez ui pour appeler le type de programme souhaité. Appuyez sur ENTER.

La recherche PTY démarre alors automatiquement.

0 Si vous utilisez o p dans les 5 secondes suivant l’affichage du nom de la station de diffusion sur l’affichage, vous pouvez rechercher une station différente.

RT permet aux stations RDS d’envoyer des messages qui s’affichent directement à l’écran. “Texte Radio” s’affiche à l’écran lorsque des données de texte radio sont reçues.

Appuyez sur OPTION pendant la réception FM.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Recherche TP”, puis appuyez sur ENTER.

La recherche TP démarre alors automatiquement.

Appuyez sur OPTION pendant la réception FM.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Texte Radio”, puis appuyez sur ENTER. Utilisez o p pour sélectionner “Marche”, puis appuyez sur ENTER. 0 Pendant la réception d’une station émettant du RDS, les textes

transmis seront affichés.

0 Si aucune donnée de texte n’est transmise, le message “NO TEXT DATA” s’affiche.

0 Si vous utilisez o p dans les 5 secondes suivant l’affichage du nom de la station de diffusion sur l’affichage, vous pouvez rechercher une station différente.

TP identifie les programmes d’infos sur le trafic routier. Ceci vous permet de vous renseigner facilement sur le trafic routier avant de quitter votre domicile. Utilisez cette fonction pour rechercher des stations RDS émettant des programmes d’infos routières (stations TP).

Modification du mode de syntonisation (Mode Réglage)

Un maximum de 56 stations radio peut être automatiquement préréglé.

Appuyez sur OPTION pendant la réception FM.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Mode Réglage”, puis appuyez sur ENTER.

Utilisez o p pour selectionner le mode de syntonisation, puis appuyez sur ENTER. Auto : Manuel :

Recherche et accord automatiques sur une station radio recevable. Accord manuel de la fréquence une étape à la fois à chaque fois que vous appuyez sur la touche.

Réglage des stations et préréglage automatique des stations (Mém. prérégl. Auto)

Vous pouvez changer de mode de syntonisation pour rechercher des stations FM. Si vous ne pouvez pas régler automatiquement avec le mode “Auto”, passez alors au mode “Manuel” et effectuez le réglage manuellement.

Appuyez sur OPTION pendant la réception FM.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Mém. prérégl. Auto”, puis appuyez sur ENTER. Appuyez sur ENTER.

L’appareil commence à syntoniser les stations radio automatiquement et à les prérégler. 0 Lorsque le préréglage est terminé, la mention “Terminé” s’affiche pendant environ 5 secondes et l’écran du menu d’option s’éteint.

0 La mémoire de préréglage est écrasée.

Écoute d’émissions DAB

G Écran du téléviseur H Connectez l’antenne. (“Connexion d’une antenne DAB/FM (uniquement pour le modèle FM/ DAB)” (v p. 66))

STEREO Now Playing CH 1

Appuyez sur TUNER pour passer à la source d’entrée “Tuner”.

PTY Appuyez sur OPTION.

L’écran de menu d’option s’affiche.

G Afficheur de cet appareil H Utilisez ui pour sélectionner “FM/DAB”, puis appuyez sur ENTER.

Cela affiche la bande de réception de l’écran d’entrée.

Utilisez o p pour sélectionner “DAB”, puis appuyez sur ENTER. FM :

Pour écouter une station FM.

Appuyez sur TUNE + ou TUNE – pour sélectionner la station que vous souhaitez écouter.

Pour écouter une station DAB.

0 Recherche automatiquement les stations DAB lorsque DAB est

Sélectionner la station radio (haut/bas)

Sélectionner la station radio (haut/bas)

sélectionné pour la première fois après l’achat.

Sélectionner les stations radio préréglées

Sélectionner les stations radio préréglées

o Opérations accessibles dans le menu des options

0 “Balayage automatique des stations DAB (Scan Auto)” (v p. 105)

Cette fonction balaye automatiquement les stations DAB et crée une liste de services qui peuvent être reçus.

recherche)” (v p. 106) “Réglage de l’ordre des stations en cours de diffusion (Ordre des stations)” (v p. 106) “Compression de la plage dynamique (DRC)” (v p. 107) “Réinitialisation des réglages DAB (Réinitialisation DAB)” (v p. 107) “Vérification de la version DAB actuelle (version du DAB)” (v p. 108) “Préréglage de la station de radio FM/DAB actuelle (Mém. Préréglages)” (v p. 109) “Saisie d’un nom pour la station émettrice préréglée (Nom préréglé)” (v p. 110) “Saut des stations radio préréglées (Passer préréglage)” (v p. 111) “Réglage de la tonalité (Tonalité)” (v p. 136) “Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)” (v p. 137) “Lecture de la même musique dans toutes les zones (Toutes zones stéréo)” (v p. 139)

0 “Vérification de l’intensité de la réception des stations (Aide à la 0

Appuyez sur OPTION pendant la réception DAB.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Scan Auto”, puis appuyez sur ENTER. Appuyez sur ENTER.

L’appareil commence à rechercher des stations DAB.

Vérification de l’intensité de la réception des stations (Aide à la recherche)

Sélectionnez la liste d’ordre de services que vous préférez créée par la fonction de balayage automatique.

Appuyez sur OPTION pendant la réception DAB.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Aide à la recherche”, puis appuyez sur ENTER. Utilisez ui pour sélectionner la fréquence sur laquelle vous souhaitez effectuer la syntonisation. Une fois la fréquence sélectionnée, 4 à 5 secondes sont nécessaires pour afficher correctement le signal de la réception.

Appuyez sur OPTION pendant la réception DAB.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Ordre des stations”, puis appuyez sur ENTER. Utilisez o p pour sélectionner pour ordre préféré. Alphanumérique (Défaut) : Multiplexage :

Dans l’ordre alphabétique. Dans l’ordre de la fréquence.

Au besoin, réglez la position de l’antenne, de sorte que le niveau du signal de la réception dépasse le repère “5”.

La réception de la station est désormais possible.

Sélectionnez une station.

0 Les stations que vous avez sélectionnées auparavant peuvent être à nouveau sélectionnées en appuyant sur TUNE + ou TUNE – sur la télécommande.

Réglage de l’ordre des stations en cours de diffusion (Ordre des stations)

Permet d’afficher l’intensité en réception de la fréquence en cours de syntonisation. Utilisez cette fonction si la réception de votre station préférée est impossible.

Compression de la plage dynamique (DRC)

Réinitialisation des réglages DAB (Réinitialisation DAB)

Compression de la gamme dynamique (différence entre les sons forts et faibles).

Lors de l’exécution de la procédure “Réinitialisation DAB”, tous les réglages DAB sont réinitialisés.

Appuyez sur OPTION pendant la réception DAB.

Utilisez ui pour sélectionner “DRC”, puis appuyez sur ENTER.

L’écran de menu d’option s’affiche.

Utilisez o p pour sélectionner le niveau de compression. 1 / 1/2 / Arrêt (Défaut : 1)

Appuyez sur OPTION pendant la réception DAB.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Réinitialisation DAB”, puis appuyez sur ENTER. Utilisez o p pour sélectionner “Réinitialisez”, puis appuyez sur ENTER.

Tous les réglages DAB sont réinitialisés aux valeurs d’usine par défaut.

0 Une fois “Réinitialisation DAB” terminé, la fonction Scan Auto démarre automatiquement et crée une liste de services.

Vérification de la version DAB actuelle (version du DAB)

Permet d’afficher la version du module DAB.

Appuyez sur OPTION pendant la réception DAB.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “version du DAB”, puis appuyez sur ENTER.

Préréglage de la station de radio FM/DAB actuelle (Mém. Préréglages)

1. Accordez la station émettrice que vous souhaitez prérégler. (“Écoute d’émissions DAB” (v p. 104)) 2. Appuyez sur MEMORY. 3. Utilisez ui pour sélectionner le canal que vous souhaitez prérégler. 4. Appuyez sur MEMORY.

Accordez la station émettrice que vous souhaitez prérégler. (“Écoute d’émissions FM” (v p. 98), “Écoute d’émissions DAB” (v p. 104))

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Mém. Préréglages”, puis appuyez sur ENTER.

La liste des canaux prédéfinis s’affiche.

Utilisez ui pour sélectionner le canal que vous souhaitez prérégler, puis appuyez sur ENTER.

La station radio actuelle est préréglée. 0 Pour prérégler d’autres stations, répétez les étapes 1 à 4.

0 Vous pouvez prérégler votre station de radio préférée en appuyant sur MEMORY sur la télécommande.

Vous pouvez prérégler vos stations radio préférées afin de les retrouver plus facilement. Vous pouvez prérégler jusqu’à 56 stations. La fonction préréglée est partagée par FM et DAB.

Écoute des stations préréglées

Utilisez CH/PAGE df pour sélectionner la chaîne préréglée souhaitée.

0 Vous pouvez également sélectionner les stations de radio préréglées en appuyant sur TUNER PRESET CH + ou TUNER PRESET CH – sur l’appareil principal.

Saisie d’un nom pour la station émettrice préréglée (Nom préréglé)

Vous pouvez utiliser le nom de la station radio préréglée ou le modifier. Vous pouvez entrer jusqu’à 8 caractères.

Appuyez sur OPTION pendant la réception FM.

Utilisez o p pour sélectionner le groupe de la station de diffusion à nommer. Utilisez ui pour sélectionner la station radio à nommer, puis appuyez sur ENTER. Utilisez ui pour sélectionner l’étiquette du nom, puis appuyez sur ENTER.

L’écran qui vous permet de modifier le Nom préréglé s’affiche. 0 Si vous sélectionnez “Param. défaut”, l’appareil affiche de nouveau la fréquence.

Saisissez les caractères, puis appuyez sur “OK”. Appuyez sur OPTION pour revenir à l’écran précédent.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Nom préréglé”, puis appuyez sur ENTER.

L’écran “Nom préréglé” s’affiche.

Saut des stations radio préréglées (Passer préréglage)

Appuyez sur OPTION pendant la réception FM.

L’écran de menu d’option s’affiche.

A Utilisez o p pour sélectionner le groupe de stations radio à ignorer. B Utilisez ui pour sélectionner la station radio à ignorer. C Utilisez o p pour sélectionner “Passer”. La station sélectionnée ne s’affiche pas.

Appuyez sur OPTION pour revenir à l’écran précédent.

Utilisez ui pour sélectionner “Passer préréglage”, puis appuyez sur ENTER.

L’écran “Passer préréglage” s’affiche.

n Pour définir les stations à ignorer par groupes

A Utilisez o p pour sélectionner le groupe de stations radio à ignorer. B Appuyez sur u pour sélectionner “Régler z-z sur Passer”, puis appuyez sur ENTER. Sautez toutes les stations de radio qui sont incluses dans le groupe sélectionné “z-z”. (z est le numéro du groupe sélectionné.)

n Pour définir les stations à ignorer par stations

Exécutez la mémoire de préréglage automatique pour enregistrer toutes les stations de radio qui peuvent être reçues dans la mémoire. La sélection d’une station de radio est grandement facilitée par le saut de mémoires inutiles.

Annulation de Passer préréglage

Lorsque l’écran “Passer préréglage” s’affiche, utilisez o p pour sélectionner un groupe contenant une station radio que vous ne souhaitez plus ignorer. Utilisez ui pour sélectionner une station radio que vous ne souhaitez plus ignorer. Utilisez o p pour sélectionner “Marche”.

0 “Passer préréglage” ne peut pas être annulé pour les groupes.

0 La Radio Internet renvoie aux émissions radio diffusées via Internet.

Vous pouvez recevoir des stations Radio Internet en provenance du monde entier. 0 Les stations radio Internet sur cet appareil listent le service de base de données fourni par la station radio TuneIn. 0 Les types de format audio et les caractéristiques de lecture prises en charge par cet appareil sont les suivants. Voir “Lecture de radio Internet” (v p. 284) pour plus de détails.

0 WMA INTERNET RADIO

0 Vous pouvez également appuyer sur R (HEOS Music). Utilisez

ui pour sélectionner “Radios internet Tunein”, puis appuyez sur ENTER.

0 Le service de base de données des stations radio peut être interrompu ou indisponible sans avertissement préalable.

Sélectionnez la station que vous souhaitez écouter.

1/3z 89z CH/PAGE d f

o Opérations accessibles dans le menu des options

0 “Ajout des Favoris HEOS” (v p. 133)

Passer à la plage précédente/Passer à la plage suivante

0 “Ajuster le volume de chaque canal pour le faire correspondre à la

source d’entrée (Réglage niv. Canal)” (v p. 135)

Passez à la page précédente/page suivante dans l’affichage de la liste

0 “Réglage de la tonalité (Tonalité)” (v p. 136)

0 “Affichage de la vidéo voulue lors de la lecture audio (Sélect.

z Autorisé lors de l’écoute de Podcasts.

0 “Lecture de la même musique dans toutes les zones (Toutes zones

0 L’affichage passe du titre de la plage au nom de la station de radio etc. à chaque fois que vous appuyez sur STATUS sur l’appareil principal.

Appuyez sur INTERNET RADIO.

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS

0 Cet appareil peut lire les fichiers musicaux et les pistes de lecture (m3u,

wpl) depuis des serveurs DLNA compatibles, comme un ordinateur ou un dispositif NAS, connectés à votre réseau. 0 Formats pris en charge : Pour plus de détails, reportez-vous à “Lire un fichier sauvegardé sur un ordinateur ou sur un NAS” (v p. 283). 0 WMA

Lecture de fichiers stockés sur un

ordinateur ou un stockage NAS Suivez cette procédure pour lire les fichiers audio ou les listes de lecture sur des serveurs de fichiers DLNA connectés à votre réseau.

Parcourez la musique sur votre PC/NAS et sélectionnez une musique à lire. 0 Quand vous sélectionnez une musique à lire, on vous demandera comment vous voulez écouter votre musique.

Appuyez sur R (HEOS Music).

Insère l’élément dans votre liste de lecture en cours après le morceau en cours pour qu’il soit lu immédiatement.

Utilisez ui pour sélectionner “Serveur de musique”, puis appuyez sur ENTER.

Vide la liste de lecture et lit immédiatement l’élément sélectionné.

Jouer & Remplacer la file d'attente :

MUSIQUE Insère l’élément à la liste après le morceau en cours et le lit une fois la chanson en cours terminée.

Jouer la prochaine :

Radios internet Tunein

Favoris HEOS Ajoute l’élément directement à la fin de la liste.

Ajouter à la fin de la liste de lecture :

Musique USB Serveur de musique - Live Live 01 .

Jouez maintenant Live

Sélectionnez le nom de votre PC en réseau ou du serveur NAS (Network Attached Storage).

Live 02 Various Jouer la prochaine

Live 03 Ajouter à la fin de la listeVarious de lecture Annuler

Utilisez ui pour sélectionner “Jouez maintenant” ou “Jouer & Remplacer la file d'attente”, puis appuyez sur ENTER.

0 L’affichage passe du titre de la plage, au nom de l’artiste, puis au titre de l’album à chaque fois que vous appuyez sur STATUS sur l’appareil principal. 0 Lorsqu’un fichier WMA (Windows Media Audio), MP3 ou MPEG-4 AAC contient des images de l’album, celles-ci peuvent être affichées pendant la lecture du fichier. 0 Si vous utilisez une version 11 ou ultérieure de Windows Media Player, il est possible d’afficher l’album pour les fichiers WMA.

0 Lors de la lecture de fichiers musicaux avec votre ordinateur ou stockage NAS connecté via le réseau LAN sans fil, l’audio peut être interrompu en fonction de votre environnement LAN sans fil. Dans ce cas, connectez à l’aide d’un LAN câblé. 0 L’ordre dans lequel les plages/fichiers sont affichés dépend des paramètres du serveur. Si les plages/fichiers ne sont pas affichés dans l’ordre alphabétique à cause des spécifications du serveur, il se peut que la recherche par la première lettre ne fonctionne pas correctement.

Passez à la page précédente/page suivante dans l’affichage de la liste

o Opérations accessibles dans le menu des options

0 “Ajuster le volume de chaque canal pour le faire correspondre à la

source d’entrée (Réglage niv. Canal)” (v p. 135)

0 “Réglage de la tonalité (Tonalité)” (v p. 136)

0 “Affichage de la vidéo voulue lors de la lecture audio (Sélect.

0 “Lecture de la même musique dans toutes les zones (Toutes zones

0 “Modification des paramètres d’enceinte pour les adapter à

l’environnement d’écoute (Présélection des HP)” (v p. 140)

Depuis HEOS App, vous pouvez utiliser de nombreux services de diffusion de musique en ligne. Plusieurs options s’offrent à vous selon votre situation géographique. Téléchargez HEOS App sur iOS ou Android en recherchant “HEOS” sur l’App Store, sur Google Play ou sur Amazon Appstore.

o Modifier son Compte HEOS Compte HEOS

Vous pouvez enregistrer un compte HEOS sur “Compte HEOS” (v p. 233) dans le menu de cet appareil ou en cliquant sur l’onglet “Musique”, icône “Réglages” - a dans le HEOS App.

o Qu’est-ce qu’un Compte HEOS?

Un Compte HEOS est un compte principal ou “porte-clé” qui vous permet de contrôler tous les services de musique HEOS à l’aide un identifiant et un mot de passe uniques.

o Pourquoi se créer un Compte HEOS?

Appuyez sur l’onglet “Musique”. Sélectionnez l’icône Réglagesa en haut à gauche de l’écran. Sélectionnez “Compte HEOS”. Changez votre zone géographique, votre mot de passe, supprimez votre compte ou déconnectez-vous.

Grâce à ce Compte HEOS, il vous suffit d’entrer votre identifiant et votre mot de passe une seule fois pour tous les services de musique. Cela vous permet une utilisation rapide et facile de l’application sur différents dispositifs. Il vous suffit de vous identifier sur votre Compte HEOS depuis n’importe quel dispositif, et vous aurez accès à tous vos services de musique associés. Vous pourrez ainsi lire votre historique de lecture et vos listes de lecture, même chez des amis qui écoutent leur musique sur leur propre système HEOS.

o Se créer un Compte HEOS À votre première utilisation d’un service de musique depuis le menu “Musique” principal de HEOS App, il vous sera demandé de créer un Compte HEOS.

Lecture depuis des services de diffusion de musique

Pièces Faites glisser une pièce sur une autre pour les regrouper

Dining L + Dining R Un service de musique est une société de musique en ligne qui permet un accès à de vastes collections musicales par le biais d’une souscription gratuite et/ou payante. Plusieurs options s’offrent à vous selon votre situation géographique.

0 L’application et la marque HEOS ne sont affiliées à aucun fabricant d’appareil mobile. La disponibilité des services de musique peut varier selon les régions. Il est possible que tous les services ne soient pas disponibles au moment de l’achat. Certains services peuvent être ajoutés ou supprimés de temps à autre en fonction de décisions des fournisseurs de services de musique ou d’autres personnes.

o Sélectionner une pièce/un dispositif

Appuyez sur l’onglet “Pièces” et sélectionnez “Marantz SR5015” s’il existe plusieurs produits avec HEOS intégré.

0 Appuyez sur l’icône e en haut à droite de l’écran pour changer le mode éditeur. Vous pouvez modifier le nom affiché.

o Sélectionner le morceau ou la station depuis les différentes sources musicales

Appuyez sur l’onglet “Musique” pour sélectionner une source musicale. 0 Tous les services musicaux affichés sont susceptibles de pas être disponibles dans votre région.

Musique USB Liste de lecture

Parcourir les musiques à lire.

Après avoir sélectionné un morceau ou une station de radio, l’application vous redirigera automatiquement sur l’écran “A l'écoute”.

Album 10 Tracks,60 Mins.,2014

0 Lorsque vous sélectionnez un morceau à lire, on vous demandera comment vous voulez écouter votre musique.

Jouez maintenant : Jouer & Remplacer la file d'attente : Jouer la prochaine : Ajouter à la fin de la liste de lecture :

Jouez maintenant 0:50

Jouer & Remplacer la file d'attente

Insère l’élément dans votre liste de lecture en cours après le morceau en cours pour qu’il soit lu immédiatement.

Jouer la prochaine Ajouter à la liste de lecture

Vide la liste de lecture et lit immédiatement l’élément sélectionné.

Insère l’élément à la liste après le morceau en cours et le lit une fois la chanson en cours terminée.

Ajoute l’élément directement à la fin de la liste.

0 Lorsque vous sélectionnez une station de radio, les éléments suivants s’affichent.

Jouez maintenant : Ajouter aux favoris HEOS :

Permet de lire immédiatement l’élément sélectionné. Ajoute aux favoris HEOS.

Écouter la même musique dans plusieurs pièces

Faites glisser une pièce sur une autre pour les regrouper

Faites glisser une pièce sur une autre pour les regrouper

Ce système est un véritable système audio multi-pièces. Vous pouvez créer un ou plusieurs groupes HEOS pour synchroniser automatiquement la lecture audio entre plusieurs produits avec HEOS intégré afin que la musique jouée dans les différentes pièces soit parfaitement synchronisée et ait toujours un son étonnant ! Vous pouvez facilement ajouter jusqu’à 32 produits à votre système au total. Vous pouvez regrouper jusqu’à 16 produits individuels pour qu’ils jouent le même morceau de manière totalement synchronisée.

Faites glisser une pièce hors du groupe

o Regrouper des pièces

Appuyer et maintenez votre doigt sur la pièce qui ne diffuse pas de musique.

Faites-la glisser jusqu’à la pièce qui diffuse de la musique (indiquée par un contour rouge) et relâchez. Le deux pièces seront ainsi regroupées en un unique groupe de dispositifs et elles diffuseront la même musique parfaitement synchronisée.

o Dégrouper des pièces

Faites glisser une pièce sur une autre pour les regrouper

Appuyez et maintenez votre doigt sur une pièce que vous voulez retirer d’un groupe.

Faites glisser une pièce sur une autre pour les regrouper

Faites-la glisser hors du groupe et relâchez.

0 Vous ne pouvez pas retirer la première pièce qui diffusait de la musique avant la création du groupe.

o Regrouper toutes les pièces (mode soirée)

Vous pouvez facilement regrouper 16 pièces en mode Soirée d’un simple “rapprochement” des doigts.

Faites glisser une pièce sur une autre pour les regrouper

Faites glisser une pièce sur une autre pour les regrouper

Rapprochez rapidement vos doigts et relâchez.

Toutes les pièces seront regroupées et diffuseront la même musique parfaitement synchronisée.

Song Name 4 Faites glisser une pièce hors du groupe

Placez deux doigts sur l’écran, sur la liste des pièces.

o Dégrouper toutes les pièces

Vous pouvez aisément dégrouper toutes les pièces et quitter le mode Soirée d’un simple “écartement” des doigts.

Faites glisser une pièce sur une autre pour les regrouper

Faites glisser une pièce sur une autre pour les regrouper

Placez deux doigts serrés sur l’écran, sur la liste des pièces.

Séparez-les rapidement et relâchez.

Toutes vos pièces seront dégroupées.

Song Name 4 Faites glisser une pièce hors du groupe

Fonction AirPlay Les fichiers musiques stockés sur votre iPhone, iPod touch, iPad ou iTunes peuvent être lus sur cet appareil via le réseau.

0 La source d’entrée basculera sur “HEOS Music” au démarrage de la lecture AirPlay. 0 Vous pouvez arrêter la lecture d’AirPlay en choisissant une autre source d’entrée. 0 Pour voir en même temps les noms du titre et de l’artiste, appuyez sur STATUS sur l’appareil principal. 0 Pour savoir comment utiliser iTunes, consultez également l’aide d’iTunes. 0 L’écran peut être différent selon le Système d’exploitation et les versions du logiciel.

Cet appareil prend en charge AirPlay 2.

Synchronise plusieurs appareils/enceintes compatibles avec AirPlay 2 pour une lecture simultanée. 0 Cet appareil prend en charge AirPlay 2 et nécessite iOS 11.4 ou une version ultérieure.

Lecture de titres de votre iPhone, iPod touch ou iPad

Connectez votre iPhone, iPod touch ou iPad Wi-Fi au même réseau que cet appareil.

Icône AirPlay s’affiche sur l’écran de l’iPhone, iPod touch ou iPad.

0 Pour plus de détails, voir le manuel de votre appareil.

Lisez les titres de votre iPhone, iPod touch ou iPad.

Installez iTunes 10 ou une version plus récente sur un Mac ou un PC sous Windows connecté au même réseau que cet appareil. Allumez cet appareil.

Réglez “Commande réseau” sur “Toujours actif” pour cet appareil. (v p. 231)

REMARQUE Appuyez sur l’icône AirPlay pour sélectionner cet appareil.

Lecture de la musique iTunes avec cet appareil

Si vous mettez à jour votre “iPhone/iPod touch/iPad” avec iOS 4.2.1 ou une version plus récente, vous allez pouvoir diffuser en continu la musique enregistrée dans votre “iPhone/iPod touch/iPad” directement vers cet appareil.

0 Si “Commande réseau” est réglé sur “Toujours actif”, l’appareil consomme plus d’énergie en mode veille.

Lancez iTunes et cliquez sur l’icône AirPlay pour sélectionner l’appareil principal. [Exemple] iTunes

Choisissez un morceau et cliquez pour lancer la lecture dans iTunes.

La musique va être transmise en continu vers cet appareil.

0 Pendant la lecture avec la fonction AirPlay, le son est restitué au niveau sonore réglé sur l’iPhone, l’iPod touch ou l’iPad ou dans iTunes. Vous devez baisser le volume de l’iPhone, de l’iPod touch, de l’iPad ou d’iTunes avant de lancer la lecture, puis le régler au niveau adéquat.

Lisez un morceau depuis votre iPhone, votre iPodtouch ou votre iPad sur plusieurs appareils synchronisés (AirPlay 2)

Tapez sur l’icône AirPlay.

Affiche une liste des appareils/enceintes utilisables sur le même réseau. 0 Un cercle s’affiche à droite des appareils compatibles avec AirPlay 2.

Marantz xxxxxxxx Haut-parleurs

Appuyez sur les appareils/enceintes que vous souhaitez utiliser.

0 Vous pouvez sélectionner plusieurs appareils compatibles avec

Lisez les titres de votre iPhone, iPod touch ou iPad.

0 Vous pouvez régler le volume de chaque appareil

individuellement ou simultanément celui de tous les appareils synchronisés.

Icône AirPlay s’affiche sur l’écran de l’iPhone, iPod touch ou iPad.

iPhone Marantz xxxxxxxx Haut-parleurs .

Vous pouvez synchroniser des morceaux d’un iPhone, d’un iPod touch ou d’un iPad sous iOS 11.4 ou une version ultérieure avec plusieurs appareils qui prennent en charge AirPlay 2 pour une lecture simultanée.

Fonction Spotify Connect Spotify, c’est toute la musique dont vous avez besoin. Des millions de morceaux disponibles instantanément. Cherchez simplement la musique que vous aimez, ou laissez Spotify vous jouer quelque chose de génial. Spotify fonctionne sur votre téléphone, votre tablette, votre ordinateur et les enceintes de votre domicile. Ainsi, vous aurez toujours la bande son parfaite pour ce que vous faites. Vous pouvez désormais profiter de Spotify avec votre compte gratuit ainsi qu’avec votre compte Premium. Utilisez votre téléphone, tablette ou ordinateur comme une télécommande pour Spotify. Accédez à www.spotify.com/connect pour découvrir comment.

Lecture de la musique Spotify avec cet appareil

Téléchargez au préalable le “Spotify App” dans votre appareil Android ou iOS.

Connectez les paramétrages Wi-Fi du périphérique iOS ou Android dans le même réseau que cet appareil. Lancez le Spotify App. Lisez la piste Spotify que vous souhaitez lire avec cet appareil. Tapez sur l’icône Spotify F pour sélectionner l’appareil.

La musique va être transmise en continu vers cet appareil. Spotify App Cet appareil

Streaming/ contrôle audio

Cette section explique comment utiliser les fonctions pratiques qui peuvent être utilisées pour chaque source d’entrée. Ces fonctions ne peuvent configurées que dans la MAIN ZONE.

Pendant la diffusion du contenu, appuyez sur OPTION.

L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Ajouter aux favoris HEOS”, puis appuyez sur ENTER.

Appuyez sur R (HEOS Music). Utilisez ui pour sélectionner “Favoris HEOS”, puis appuyez sur ENTER. MUSIQUE Radios internet Tunein Favoris HEOS Serveur de musique Musique USB

Parcourez le contenu et sélectionnez une musique à lire.

Lorsque la liste des Favoris HEOS est affichée, utilisez ui pour sélectionner l’élément que vous voulez supprimer des Favoris HEOS, puis appuyez sur OPTION. Utilisez ui pour sélectionner “Enlever de vos favoris HEOS”, puis appuyez sur ENTER.

Ajuster le volume de chaque canal pour le faire correspondre à la source d’entrée (Réglage niv. Canal)

Le volume de chaque canal peut être modifié pendant que vous écoutez de la musique. Vous pouvez définir ceci pour chaque source d’entrée.

Utilisez o p pour régler le volume.

Utilisez uio p pour sélectionner “Quitter”, puis appuyez sur ENTER.

–12.0 dB – +12.0 dB (Défaut: 0.0 dB)

Un écran de menu d’option s’affiche. 0 Lorsque la source d’entrée est sur “HEOS Music”, un menu Option est affiché pour la musique en ligne. Sélectionnez “Options AVR” et appuyez ensuite sur ENTER.

0 Sélectionnez “Réinitialisez” et appuyez sur ENTER si vous souhaitez restaurer les valeurs de réglage des différents canaux à “0.0 dB” (Défaut). 0 Le volume du casque audio peut être réglé lorsque des écouteurs sont connectés. 0 Les réglages “Réglage niv. Canal” sont mémorisés pour chaque source d’entrée. 0 Vous ne pouvez définir ceci que pour les enceintes qui produisent l’audio. En outre, vous ne pouvez pas effectuer ces réglages lorsque dans le menu “Sortie audio HDMI” est réglé sur “TV”. (v p. 188)

Utilisez ui pour sélectionner “Réglage niv. Canal”, puis appuyez sur ENTER.

L’écran “Réglage niv. Canal” s’affiche.

Utilisez ui pour sélectionner le canal que vous souhaitez ajuster.

Réglage de la tonalité (Tonalité)

Ajuste la qualité tonale du son.

Utilisez ui pour sélectionner “Tonalité”, puis appuyez sur ENTER.

Utilisez o p pour régler la fonction de commande de tonalités sur marche/arrêt.

Lecture sans réglages de tonalité.

Utilisez o p pour régler le tonalité, puis appuyez sur ENTER.

0 Les réglages “Tonalité” sont mémorisés pour chaque source d’entrée. 0 Le réglage en est impossible quand le mode audio est sur “Direct” ou “Pure Direct”. 0 Cet élément ne peut pas être défini lorsque “Dynamic EQ” est réglé sur “Marche”. (v p. 183) 0 Vous ne pouvez pas régler ceci si aucun signal audio n’est entré ou si dans le menu “Sortie audio HDMI” est réglé sur “TV”. (v p. 188)

Permettre les réglages de tonalité (graves, aigus).

-6 dB – +6 dB (Défaut : 0 dB)

L’écran “Tonalité” s’affiche.

Sélectionnez “Marche” à l’étape 3 et appuyez sur i pour sélectionner la gamme de sons devant être ajustée. Graves :

Un écran de menu d’option s’affiche. 0 Lorsque la source d’entrée est sur “HEOS Music”, un menu Option est affiché pour la musique en ligne. Sélectionnez “Options AVR” et appuyez ensuite sur ENTER.

Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)

Cet appareil peut afficher des vidéos d’une source différente sur le téléviseur pendant la lecture audio. Vous pouvez définir ceci pour chaque source d’entrée.

Si vous sélectionnez “Marche” à l’étape 3, appuyez sur i et sélectionnez “Source”. Appuyez o p pour sélectionner la source d’entrée pour la vidéo que vous souhaitez lire, et appuyez sur ENTER.

0 Les réglages “Sélect. Vidéo” sont mémorisés pour chaque source d’entrée.

z Ce réglage est impossible lorsque l’une des bornes vidéo, HDMI ou vidéo composante est attribuée.

Un écran de menu d’option s’affiche. 0 Lorsque la source d’entrée est sur “HEOS Music”, un menu Option est affiché pour la musique en ligne. Sélectionnez “Options AVR” et appuyez ensuite sur ENTER.

Utilisez ui pour sélectionner “Sélect. Vidéo”, puis appuyez sur ENTER.

L’écran “Sélect. Vidéo” s’affiche.

Utilisez o p pour sélectionner le mode “Sélect. Vidéo”. Arrêt (Défaut) : Marche :

Désactive le mode Sélect. Vidéo. Active le mode Sélect. Vidéo.

Réglage de la qualité d’image pour votre environnement de visualisation (Mode photo) n Sources d’entrée prises en charge : CBL/SAT / DVD / Blu-ray / Game / AUX / Media Player / CDz / TV Audioz

Utilisez o p pour sélectionner le mode photo. Arrêt (Défaut) : Standard : Film :

z Vous pouvez définir le mode photo lorsqu’une borne HDMI, vidéo composante ou vidéo est attribuée et que “Echelle(scaler) i/p” est configuré sur une autre option que “Arrêt”. (v p. 194)

Un écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Mode photo”, puis appuyez sur ENTER.

L’écran “Mode photo” s’affiche.

ISF Night : Personnalisé :

Aucun ajustement de la qualité d’image n’est effectué avec cet appareil. Mode standard adapté à la plupart des environnements de visualisation de salon.

Mode adapté à la visualisation de films dans une pièce sombre telle qu’une salle de cinéma. Mode qui rend les images graphiques des jeux, etc. plus lumineuses et plus éclatantes. Mode adapté à des sources vidéo à faible débit.

Un mode qui convient pour regarder des films dans une pièce éclairée pendant la journée. Un mode qui convient pour regarder des films dans une pièce sombre la nuit. Permet d’ajuster manuellement la qualité d’image.

0 Les réglages “Mode photo” sont mémorisés pour chaque source d’entrée.

Vous pouvez lire la musique en cours de lecture dans la MAIN ZONE simultanément en ZONE2 (différente pièce). Cette fonction est utile lorsque vous souhaitez profiter de la même musique en même temps dans plusieurs pièces lors d’une soirée, ou si vous souhaitez écouter la même musique d’ambiance dans toute la maison.

Un écran de menu d’option s’affiche. 0 Lorsque la source d’entrée est sur “HEOS Music”, un menu Option est affiché pour la musique en ligne. Sélectionnez “Options AVR” et appuyez ensuite sur ENTER.

Utilisez ui pour sélectionner “Toutes zones stéréo”, puis appuyez sur ENTER.

Sélectionnez “Démarrer” et appuyez ensuite sur ENTER.

La source d’entrée de ZONE2 est commutée sur la même source d’entrée que pour MAIN ZONE, et la lecture commence dans le mode Toutes zones stéréo.

Pendant la lecture en mode Toutes zones stéréo, appuyez sur OPTION.

Un écran de menu d’option s’affiche. 0 Lorsque la source d’entrée est sur “HEOS Music”, un menu Option est affiché pour la musique en ligne. Sélectionnez “Options AVR” et appuyez ensuite sur ENTER.

Utilisez ui pour sélectionner “Toutes zones stéréo”, puis appuyez sur ENTER. Sélectionnez “Arrêt” et appuyez ensuite sur ENTER.

0 Le mode “Toutes zones stéréo” est annulé, même lorsque l’alimentation de MAIN ZONE est hors tension. 0 En mode “Toutes zones stéréo”, seuls les modes son “Multi Ch Stereo” et “Stereo” peuvent être sélectionnés. 0 Lorsque “Sortie audio HDMI” est défini sur “TV”, le mode Toutes zones stéréo n’est pas disponible. (v p. 188) 0 Enregistrez l’état de lecture du mode Toutes zones stéréo dans la fonction de sélection intelligente plus pour activer la lecture simple en mode Toutes zones stéréo d’une simple pression.

L’écran “Toutes zones stéréo” s’affiche.

o Arrêter le mode “Toutes zones stéréo”

Lecture de la même musique dans toutes les zones (Toutes zones stéréo)

Modification des paramètres d’enceinte pour les adapter à l’environnement d’écoute (Présélection des HP)

Vous pouvez enregistrer deux réglages d’enceinte pour une adaptation aux environnements dans lesquels vous utilisez vos enceintes.

Un écran de menu d’option s’affiche. 0 Lorsque la source d’entrée est sur “HEOS Music”, un menu Option est affiché pour la musique en ligne. Sélectionnez “Options AVR” et appuyez ensuite sur ENTER.

Utilisez ui pour sélectionner “Présélection des HP”, puis appuyez sur ENTER.

L’écran “Présélection des HP” s’affiche.

Utilisez o p pour configurer le préréglage. Présélection 1 (Défaut) :

Utilisez Présélection 1. Utilisez Présélection 2.

0 Vous pouvez utiliser cette fonction dans les cas suivants.

0 Après avoir réglé “Présélection des HP” sur “Présélection 2”, réglez manuellement les paramètres des enceintes. 0 Enregistrez le résultat dans “Présélection 2” après avoir exécuté Conf. Audyssey® pour la deuxième fois.

Sélection d’un mode d’écoute

Cet appareil vous permet de profiter de différentes sortes de contenu surround et stéréo. Les formats audio multi-canaux sont fournis sur les formats de disque de musique ou films populaires, tels que Blu-ray et DVD. Ils sont également pris en charge par la diffusion numérique, et même les films et la musique en diffusion via Internet à partir de services d’abonnement Internet. Cet appareil prend en charge la lecture de la plupart de ces formats audio multi-canaux. Il prend également en charge la lecture surround des autres formats audio, tels que l’audio stéréo 2 canaux. 0 Pour connaître les formats audio enregistrés sur un disque, voir la pochette ou l’étiquette de celui-ci.

0 Appuyez sur MOVIE, MUSIC ou GAME pour afficher une liste des

modes audio qui peuvent être sélectionnés. Chaque fois que vous appuyez sur MOVIE, MUSIC ou GAME, le mode audio change. 0 Lorsque la liste est affichée, vous pouvez également utiliser ui pour sélectionner un mode audio. 0 Testez différents modes audio et profitez d’un mode audio par le biais du mode que vous préférez.

Appuyez sur MOVIE, MUSIC ou GAME pour sélectionner un mode audio. MOVIE : MUSIC : GAME :

Bascule sur le mode audio qui convient pour profiter des films et des programmes TV. Bascule sur le mode audio qui convient pour profiter de la musique.

0 Configurez le mode surround sur Dolby Atmos/Surround lorsque vous lisez du contenu encodé en Dolby Atmos. Dolby Atmos/Surround offre l’expérience optimale de lecture à partir de sources Blu-ray et de diffusion codées avec Dolby Atmos ainsi que du contenu basé sur des chaînes. Le réglage par défaut de ce récepteur est Dolby Atmos/Surround.

Bascule sur le mode audio qui convient pour profiter de jeux.

GExempleH Lorsque MOVIE est enfoncé

0 Le bouton MOVIE, MUSIC ou GAME mémorise le dernier mode audio sélectionné pour ce bouton. Le fait d’appuyer sur MOVIE, MUSIC ou GAME appelle le mode audio sélectionné lors de la lecture précédente. 0 Si le contenu diffusé ne prend pas en charge le mode audio sélectionné précédemment, le mode audio approprié correspondant au contenu est sélectionné automatiquement. 0 Vous pouvez également appuyer sur SOUND MODE sur l’appareil pour changer le mode audio.

MOVIE SOUND Stereo Dolby Audio - Dolby Surround DTS Neural:X Multi Ch Stereo Virtual

o Passage au mode audio

Sélection d’un mode d’écoute

Le flux audio enregistré dans la source est lu tel quel.

Ce mode permet la lecture avec un son de meilleure qualité que dans le mode de lecture directe. Ce mode met hors tension l’affichage de l’appareil principal et le circuit vidéo analogique. Cela supprime les sources parasites qui peuvent affecter la qualité sonore.

Utilisez PURE pour sélectionner “Direct”.

La lecture en direct commence.

0 Ceci peut également être réglé en pressant PURE DIRECT sur l’appareil principal.

Utilisez PURE pour sélectionner “Pure Direct”.

L’écran s’assombrit et la lecture Pure direct commence. Le témoin PURE DIRECT s’allume.

0 En modes audio Direct et Pure Direct, les éléments suivants ne peuvent pas être réglés.

0 Tonalité (v p. 136) 0 M-DAX (v p. 179) 0 MultEQ® XT (v p. 182) 0 Dynamic EQ (v p. 183) 0 Dynamic Volume (v p. 184) 0 EQ Graphic (v p. 184) 0 Ceci peut également être réglé en pressant PURE DIRECT sur l’appareil principal.

0 Les signaux vidéo sont émis uniquement si les signaux HDMI sont lus en mode Pure Direct. 0 Lorsque le mode Pure Direct a été sélectionné, l’affichage s’éteint après environ 5 secondes.

Ce mode détecte le type de signal d’entrée numérique et sélectionne automatiquement le mode correspondant pour la lecture. Lancez la lecture stéréo lorsque le signal d’entrée est PCM. Lorsque le signal d’entrée est Dolby Digital ou DTS, la musique est lue en fonction du numéro de canal correspondant.

Utilisez PURE pour sélectionner “Auto”.

La lecture surround auto démarre.

0 Ceci peut également être réglé en pressant PURE DIRECT sur l’appareil principal.

Sélectionnez ce mode pour lire le contenu codé avec Dolby Atmos. Si vous avez précédemment sélectionné un autre mode audio, sélectionnez de nouveau ce mode pour lire le contenu Dolby Atmos. Il décode le contenu Dolby Atmos et ses données de positionnement en temps réel et permet d’émettre le son par les haut-parleurs appropriés, créant des images audio naturelles indépendamment de la disposition de l’enceinte. Utilisez des enceintes de plafond et/ou des enceintes compatibles Dolby Atmos pour créer un champ acoustique tridimensionnel. Vous pouvez bénéficier d’une expérience audio immersive à partir des configurations d’enceintes traditionnelles qui n’utilisent pas d’enceintes de plafond ou compatibles Dolby Atmos en sélectionnant la fonction Virtualiseur de HP. Sélectionnez ce mode pour lire le contenu codé avec Dolby TrueHD en 192 kHz/96 kHz. Sélectionnez ce mode pour lire le contenu codé avec Dolby Digital Plus.

Sélectionnez ce mode pour lire le contenu codé avec Dolby Digital.

Ce mode utilise Dolby Surround Upmixer pour étendre diverses sources en canaux multiples naturels et réalistes pour la lecture. Utilisez les enceintes de plafond telles des enceintes centrales supérieures pour créer un champ acoustique tridimensionnel.

Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS.

Ce mode convient à la lecture de disques enregistrés en DTS-ES. Le canal surround arrière ajouté à l’aide de la méthode discrète est lu comme un canal indépendant. Comme tous les canaux sont indépendants, l’expressivité spatiale à 360 degrés et la localisation du son sont renforcées.

Ce mode convient à la lecture de disques enregistrés en DTS-ES. Le canal surround arrière ajouté aux canaux surround gauche et surround droit par un encodeur de matrice au moment de l’enregistrement logiciel est décodé par le décodeur de matrice de cet appareil et lu sur chacun des canaux (surround gauche, surround droit, surround arrière).

Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS 96/24.

Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS Express.

DTS Neural:X Ce mode utilise DTS Neural:X Upmixer pour étendre diverses sources en canaux multiples naturels et réalistes pour la lecture. Utilisez les enceintes hautes comme des enceintes avant-haut pour créer un champ acoustique tridimensionnel.

DTS-HD DTS:X DTS Virtual:Xz2z3

Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS-HD.

Vous pouvez sélectionner ce mode lors de la lecture de contenu codé avec DTS:X. Il décode le contenu DTS:X et ses données de positionnement en temps réel et permet d’émettre le son par les hautparleurs appropriés, créant des images audio naturelles indépendamment de la disposition de l’enceinte. Utilisez les enceintes hautes pour créer un champ acoustique tridimensionnel.

Ce mode utilise DTS Virtual:X avec la fonctionnalité supérieure virtuelle et supérieure surround pour délivrer un son tridimensionnel lorsque les enceintes supérieures ne sont pas utilisées.

z1 La sélection est possible quand “Config. enceintes” - “Surr. arrière” n’est pas mis sur “Aucun”. (v p. 218) z2 Vous ne pouvez pas sélectionner ceci lorsque le signal d’entrée est Dolby Digital, Dolby Digital Plus, Dolby TrueHD ou Dolby Atmos. z3 Vous pouvez sélectionner ceci lorsque les enceintes supérieures, plafond et Dolby Atmos Enabled ne sont pas utilisées.

Vous pouvez sélectionner ce mode lorsque vous lisez des sources multi-canaux PCM. Description

Ce mode permet de profiter d’un son stéréo en provenance de toutes les enceintes.

Ce mode vous permet de profiter d’un effet sonore évolutif lors de la lecture via les enceintes (G/D) avant uniquement, et lors de la lecture avec un casque stéréo.

Dans ce mode, le type d’entrée de signal numérique, par exemple Dolby Digital, Dolby TrueHD, Dolby Digital Plus, Dolby Digital EX, Dolby Atmos, DTS, DTS-HD, DTS:X, DTS-ES, PCM (multi-canaux) est détecté, et le mode de lecture passe automatiquement au mode correspondant. Si le signal d’entrée est analogique ou PCM (2 canaux), la lecture stéréo est utilisée. Pour le Dolby Digital ou DTS, la musique est lue en fonction du numéro de canal correspondant.

Ce mode lit l’audio stéréo 2 canaux sans traitement de son surround supplémentaire. 0 Le son est émis par les enceintes avant gauche et droite et par le subwoofer, s’il est connecté. 0 Lorsque les signaux multi-canaux sont utilisés, ils sont mélangés à l’audio 2 canaux et lus sans traitement de son surround supplémentaire.

Mode audio Direct Direct

Ce mode lit l’audio comme enregistré dans la source.

Ce mode lit un son de qualité encore plus élevé que le mode “Direct”. Les circuits suivants sont à l’arrêt afin d’améliorer encore plus la qualité du son. 0 Affichez le circuit du témoin du corps principal (l’affichage passera en position arrêt.) 0 Le processeur et l’interrupteur de sortie/d’entré vidéo analogue sont désactivés.

Mode son qui peut être sélectionné pour chaque signal d’entrée

0 Vous pouvez sélectionner les modes audio suivants à l’aide des touches MOVIE, MUSIC et GAME.

0 Ajustez l’effet de champ sonore avec le menu “Paramètres surr.” pour profiter du son surround comme vous aimez. (v p. 176) .

z1 2 canaux comporte également une entrée analogique. z2 Ce mode lit les sources 2 canaux en lecture 5.1 ou 7.1 canaux. Il ne peut pas être sélectionné lorsqu’un casque audio est utilisé ou lorsque la configuration des enceintes se situe uniquement sur les enceintes avant. z3 Vous ne pouvez pas sélectionner ceci lorsque vous utilisez un casque audio ou lorsque vous utilisez une configuration d’enceintes à des hauteurs quelconques. z4 Vous ne pouvez pas sélectionner ceci lorsque le signal d’entrée est Dolby Digital, Dolby Digital Plus, Dolby TrueHD ou Dolby Atmos. z5 Vous ne pouvez pas sélectionner ceci en conjonction avec un casque audio.

S S S Vous ne pouvez pas sélectionner ceci lorsque vous utilisez un casque audio ou lorsque vous utilisez une configuration d’enceintes à des hauteurs quelconques. Vous ne pouvez pas sélectionner ceci en conjonction avec un casque audio. Le mode sonore qui peut être sélectionné varie selon le format audio du signal d’entrée et le nombre de canaux. Peut être sélectionné lorsque le signal d’entrée contient Dolby Atmos. Peut être sélectionné lorsque le signal d’entrée contient pas de Dolby Atmos.

z3 Vous ne pouvez pas sélectionner ceci lorsque vous utilisez un casque audio ou lorsque vous utilisez une configuration d’enceintes à des hauteurs quelconques. z5 Vous ne pouvez pas sélectionner ceci en conjonction avec un casque audio. z6 Le mode sonore qui peut être sélectionné varie selon le format audio du signal d’entrée et le nombre de canaux. 0 Vous ne pouvez sélectionner que “Stereo” et “Virtual” en conjonction avec un casque audio.

o Affichages sur l’affichage q

A Indique un décodeur à utiliser. 0 Dans le cas du décodeur Dolby Digital Plus, “

B Indique un décodeur qui génère une sortie audio. ” indique que le décodeur Dolby Surround est en cours 0 “ d’utilisation.

Fonction de contrôle HDMI Un ajout récent à la norme HDMI est CEC (Consumer Electronics Control), qui permet le contrôle des signaux d’un appareil pour communiquer avec un autre appareil via la connexion par le câble HDMI.

Procédure de réglage

Activez la fonction HDMI Contrôle de cet appareil.

Réglez “HDMI Contrôle” sur “Marche”. (v p. 190)

Allumez tous les appareils connectés par le biais du câble HDMI.

Activez la fonction HDMI Contrôle pour tous les appareils connectés avec le câble HDMI.

Quand vous mettez le téléviseur en veille, vérifiez que cet appareil passe aussi en veille.

0 Veuillez consulter les instructions d’utilisation du dispositif

0 Certaines fonctions peuvent ne pas jouer leur rôle du fait du téléviseur ou du lecteur connectés. Vérifiez préalablement pour chaque appareil dans le manuel du propriétaire.

connecté pour vérifier les réglages.

0 Si l’un des équipements vient à être débranché, exécutez les

Basculez la source d’entrée de cet appareil pour vérifier que la vidéo du lecteur connecté par HDMI est lu correctement.

Réglez l’entrée du téléviseur sur l’entrée HDMI connectée à cet appareil.

Fonction Menu intelligent Vous pouvez utiliser cette fonction pour configurer le paramétrage de cet appareil, sélectionner une source d’entrée et régler le tuner et des stations de radio Internet à l’aide de la télécommande du téléviseur.

Profitez du contenu de la source d’entrée actuellement sélectionnée sur cet appareil.

Activez la fonction HDMI Contrôle de cet appareil et du téléviseur. (v p. 190)

Commutez l’entrée de cet appareil. Si vous sélectionnez “HEOS Music” ou “Tuner”, vous pouvez continuer à utiliser cet appareil à l’aide de la télécommande du téléviseur.

Réglez “Menu intelligent” sur “Marche” sur cet appareil. (v p. 192) Sélectionnez “AV Receiver” dans un menu du téléviseur tel que “Entrée”z ou “Utiliser un appareil HDMi raccordé”z.

Changez le mode son de cet appareil. Vous pouvez sélectionner l’un des trois modes son suivants.

Le Menu intelligent de cet appareil s’affiche sur le téléviseur. 0 Vous pouvez utiliser cet appareil à l’aide de la télécommande du téléviseur lorsque le Menu intelligent est affiché.

z La méthode de sélection diffère en fonction du téléviseur.

Lecture de son surround en fonction du signal d’entrée. Sélectionner la sortie stéréo. Lecture stéréo mutli-canaux.

Affiche le menu de configuration des paramètres de cet appareil.

Rappelle les options “Smart Select” enregistrées sur cet appareil.

0 Si le paramétrage de “HDMI Contrôle” ou “Menu intelligent” a été modifié, réinitialisez toujours l’alimentation au appareils raccordés après la modification. 0 Selon les spécifications de votre téléviseur, il est possible que la fonction Menu intelligent ne fonctionne pas correctement. Dans ce cas, réglez “Menu intelligent” sur “Arrêt”. (v p. 192)

Fonction de minuterie sommeil

Vous pouvez faire en sorte que l’appareil se mette automatiquement en veille à la fin d’un délai programmé. Ceci est pratique pour la visualisation et l’écoute avant d’aller se coucher. La fonction de minuterie sommeil est réglable pour chaque zone.

o Vérification du temps restant

Utilisation de la minuterie sommeil

Appuyez sur SLEEP lorsque la minuterie sommeil est en fonctionnement. Le temps restant s’affiche sur l’écran.

Appuyez sur MAIN ou ZONE2 pour sélectionner la zone d’opération avec la télécommande.

o Pour annuler la minuterie sommeil

Le bouton pour la zone sélectionnée s’allume.

Appuyez SLEEP pour sélectionner “Off”. Le témoin de veille sur l’écran s’éteint.

Appuyez sur SLEEP et affichez la durée que vous souhaitez.

0 L’indicateur de veille s’allume sur l’affichage et la minuterie

0 Le réglage de la minuterie sommeil est annulé lorsque l’appareil commute en mode veille.

0 Vous pouvez régler la minuterie sommeil dans la plage de 10 à

120 minutes par paliers de 10 minutes.

0 La fonction de minuterie sommeil ne peut pas mettre hors tension les matériels raccordés à cet appareil. Pour mettre ces matériels hors tension, vous devez configurer directement les minuteries de mise en veille de chacun des appareils.

Fonction de sélection intelligente

Vous pouvez enregistrer les différentes réglages (sélection de la source d’entrée, volume, mode audio, etc.) à l’aide des boutons SMART SELECT 1 – 4. Vous pouvez appuyer sur l’un des boutons SMART SELECT définis pour la lecture suivante pour passer aux divers réglages enregistrés en une seule opération. En sauvegardant sur les touches SMART SELECT 1 – 4 les réglages fréquemment utilisés, vous pourrez toujours rétablir facilement un même environnement de lecture. La fonction de sélection intelligente peut être mémorisée pour chaque zone.

Solliciter le paramétrage

Appuyez sur MAIN ou ZONE2 pour sélectionner la zone d’opération avec la télécommande.

Le bouton pour la zone sélectionnée s’allume.

Appuyez sur SMART SELECT.

Les réglages de sélection intelligente enregistrés pour le bouton sur lequel vous avez appuyé sont rétablis. 0 Les réglages par défaut de la source d’entrée sont indiqués ci-

0 Dans les réglages d’usine par défaut le volume n’est pas réglé sur la Fonction de sélection intelligente. Reportez-vous à “Modification des réglages” pour régler le volume sur la Fonction de sélection intelligente. (v p. 160)

Modification des réglages

Sélectionnez le réglage souhaité pour les éléments cidessous.

Le paramétrage suivant depuis A vers K peut être mémorisé pour MAIN ZONE, et le paramétrage A et B peut être mémorisé pour ZONE2.

Appuyez sur MAIN ou ZONE2 pour sélectionner la zone d’opération avec la télécommande.

Le bouton pour la zone sélectionnée s’allume.

Maintenez enfoncé le SMART SELECT souhaité jusqu’à ce que “Smartz Memory” ou “Z2 Smartz Memory” s’affiche.

Les paramètres présents seront mémorisés. z a affiché le numéro de la touche SMART SELECT enfoncée.

A Source d’entrée (v p. 73) B Volume (v p. 74) C Mode son (v p. 141) D Audyssey (Audyssey MultEQ® XT, Audyssey Dynamic EQ®, Audyssey Dynamic Volume®) (v p. 182) E “M-DAX” (v p. 179) F “Ajuster le volume de chaque canal pour le faire correspondre à la source d’entrée (Réglage niv. Canal)” (v p. 135) G “Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)” (v p. 137) H “Réglage de la qualité d’image pour votre environnement de visualisation (Mode photo)” (v p. 138) I “Toutes zones stéréo” (v p. 139) J “Présélection des HP” (v p. 140) K “Sortie vidéo HDMI” (v p. 193)

o Modifier le nom de sélection intelligente

Le nom de sélection intelligente de MAIN ZONE affiché sur l’écran du téléviseur ou de cet appareil peut être modifié pour un nom différent. Pour savoir comment changer ce nom, voir “Noms sélect. choix” (v p. 240).

0 Maintenez enfoncé SMART SELECT quand une station radio est en cours de réception et en cours de lecture à l’aide d’une des sources suivantes, la station radio actuelle est mémorisée. 0 Tuner / Station radio Internet

Fonction de verrouillage du panneau Pour éviter toute utilisation accidentelle de cet appareil, vous pouvez désactiver le fonctionnement des touches sur le panneau avant.

X M-DAX DIMMER Désactivation de toutes les opérations de touche

Utilisez TUNER PRESET CH + ou TUNER PRESET CH – pour sélectionner “P/V LOCK On”. Appuyez sur STATUS pour entrer le réglage.

Toutes les opérations de touches à l’exception de X sont désactivées.

Désactivation de toutes les opérations de touche sauf VOLUME

Appuyez sur X tout en maintenant les touches M-DAX et DIMMER enfoncées pendant que l’appareil est en mode veille.

Appuyez sur X tout en maintenant les touches M-DAX et DIMMER enfoncées pendant que l’appareil est en mode veille. Utilisez TUNER PRESET CH + ou TUNER PRESET CH – pour sélectionner “FP LOCK On”. Appuyez sur STATUS pour entrer le réglage.

Toutes les opérations de touches à l’exception de X et VOLUME sont désactivées.

Annulation de la fonction de verrouillage du panneau

Appuyez sur X tout en maintenant les touches M-DAX et DIMMER enfoncées pendant que l’appareil est en mode veille. Appuyez sur TUNER PRESET CH + ou TUNER PRESET CH – pour sélectionner “FP LOCK zOff”.

(z le mode actuellement activé.)

Appuyez sur STATUS pour entrer le réglage.

La fonction de verrouillage du panneau est annulée.

0 Même si la fonction de verrouillage du panneau est activée, vous pouvez utiliser l’appareil à l’aide de la télécommande.

Fonction de verrouillage à distance Si vous utilisez un récepteur infrarouge, activez la fonction de verrouillage à distance. Lorsque la fonction est activée, vous ne pouvez pas effectuer des opérations avec la télécommande. Par défaut, cette fonction est désactivée.

X M-DAX DIMMER Désactivation de la fonction de capteur de la télécommande

Utilisez TUNER PRESET CH + ou TUNER PRESET CH – pour sélectionner “RC LOCK On”. Appuyez sur STATUS pour entrer le réglage.

La fonction de réception du témoin infrarouge est désactivée.

Activation de la fonction du capteur à distance

Appuyez sur X tout en maintenant les touches M-DAX et DIMMER enfoncées pendant que l’appareil est en mode veille.

Appuyez sur X tout en maintenant les touches M-DAX et DIMMER enfoncées pendant que l’appareil est en mode veille. Appuyez sur TUNER PRESET CH + ou TUNER PRESET CH – pour sélectionner “RC LOCK zOff”.

(z le mode actuellement activé.)

Appuyez sur STATUS pour entrer le réglage.

La fonction de réception du témoin infrarouge sur l’unité principale est activée.

Fonction de contrôle Internet Vous pouvez contrôler cet appareil à partir d’un écran de contrôle Internet dans un navigateur Internet.

Contrôle de l’appareil à partir d’un contrôle Web

Réglez le paramètre “Commande réseau” sur “Toujours actif”. (v p. 231) Vérifiez l’adresse IP de cet appareil dans le menu “Informations”. (v p. 226) Réseau/Informations Nom convivial DHCP Connexion Adresse IP Adresse MAC (Ethernet) Adresse MAC (Wi-Fi)

Pour vérifier l’adresse IP.

Affiche les paramètres réseau actuels de l’AVR

0 Cet appareil et un PC ou une tablette doivent être correctement connectés au réseau afin d’utiliser la fonction de contrôle Internet. (v p. 67) 0 En fonction des paramètres de votre logiciel de sécurité, il est possible que vous ne puissiez pas accéder à cet appareil à partir de votre PC. Le cas échéant, modifiez les paramètres du logiciel.

Ouvrez le navigateur Internet.

Entrez l’adresse IP de cet appareil dans la ligne d’adresse de votre navigateur.

Lorsque le menu principal est affiché dans un navigateur Internet, cliquez sur l’élément de menu que vous voulez utiliser.

Lecture dans la ZONE2 (différente pièce) Vous pouvez faire fonctionner cet appareil pour profiter de contenu audio dans une pièce (ZONE2) différente de la pièce où se trouve cet appareil (MAIN ZONE). Vous pouvez lire simultanément la même source à la fois dans la MAIN ZONE et ZONE2. Vous pouvez également lire des sources distinctes dans la MAIN ZONE et ZONE2. Si l’entrée de ZONE2 est définie sur “Source”, vous pouvez écouter les appareils connectés numériques et analogiques à partir de ZONE2. Si l’entrée de ZONE2 est définie sur une source spécifique (telle que CBL/SAT), seuls les appareils analogiques connectés peuvent être écoutés à partir de ZONE2.

Vous pouvez utiliser les deux méthodes suivantes pour lire un contenu audio dans ZONE2. 0 “Connexion à l’aide d’une borne de sortie d’enceinte” (v p. 166) 0 “Connexion à l’aide d’un amplificateur externe” (v p. 167)

o Connexion 1: Connexion à l’aide d’une borne de sortie d’enceinte

Si “Mode affectation” est réglé sur “ZONE2” dans le menu, l’audio de la ZONE2 est reproduit sur la borne d’enceinte SURROUND BACK. (v p. 215) MAIN ZONE Cet appareil

o Connexion 2 : Connexion à l’aide d’un amplificateur externe (ZONE2) Les signaux audio des terminaux de sortie audio des ZONE2 de cet appareil sont émis vers les amplificateurs des ZONE2 et sont lus sur ces mêmes amplificateurs. ZONE2

MAIN ZONE Cet appareil

L Amplificateur de puissance

POWER X ZONE2 Touches sélection de source d’entrée

Appuyez sur ZONE2 pour mettre ZONE2 sous tension.

Le bouton ZONE2 s’allume.

Appuyez sur POWER X pour mettre sous tension l’alimentation de la ZONE2.

Le voyant d’alimentation ZONE2 s’allume sur l’écran. 0 Il est possible de mettre sous tension et hors tension la ZONE2 en appuyant sur ZONE2 ON/OFF directement sur l’appareil.

Appuyez sur la touche de sélection de la source d’entrée pour sélectionner la source d’entrée à lire.

Le signal audio de la source sélectionnée est transmis à la ZONE2. 0 Vous pouvez également sélectionner ZONE2 comme source d’entrée en appuyant sur ZONE2 SOURCE et en tournant la molette INPUT SELECTOR.

0 Le fait de définir la source d’entrée de ZONE2 comme “Source” vous permet de lire le même contenu dans MAIN ZONE et dans ZONE2, quel que soit le type de signal d’entrée.

0 Tournez la molette INPUT SELECTOR après avoir appuyé sur ZONE2 SOURCE sur l’appareil principal, définissez la source de ZONE2 comme “Source”. 0 Si la source d’entrée MAIN ZONE est changée alors que ZONE2 est sélectionnée comme “Source”, la source d’entrée de ZONE2 sera modifiée pour refléter la source d’entrée de MAIN ZONE.

o Réglage du volume (ZONE2)

Utilisez VOLUMEdf pour régler le volume. ” au moment de 0 L’option “Limite volume” est réglée sur “70（–10 dB） l’achat. (v p. 239) 0 Sélectionnez VOLUME après avoir appuyé sur ZONE2 SOURCE sur l’appareil principal pour régler le volume.

o Coupure temporaire du son (Sourdine) (ZONE2)

Appuyez sur MUTE :. Le son est diminué jusqu’au niveau défini pour le paramètre “Niveau sourdine” dans le menu. (v p. 240) 0 Pour annuler la sourdine, vous pouvez ajuster le volume sonore ou appuyer sur MUTE : à nouveau.

Plan du menu de l’interface graphique Pour pouvoir utiliser le menu, connectez un téléviseur à l’appareil et affichez le menu sur l’écran de la TV. Par défaut, des réglages recommandés sont définis pour cet appareil. Vous pouvez personnaliser cet appareil en fonction de votre système actuel et de vos préférences. Éléments de configuration

Éléments détaillés Réglage niv Centrale Réglage niv Subw Paramètres surr. M-DAX Délai audio Volume Audyssey EQ Graphic Réglages image Config. HDMI

Réglages sorties Affichage à l'écran Economiseur d'écran

Règle le volume du canal central pour améliorer le dialogue de toutes les sources. Règle le volume du canal du subwoofer pour toutes les sources d’entrée. Ajuste les réglages du son surround. Accroît les composants de fréquence faible et élevée de l’audio compressé, tel que des fichiers MP3 pour obtenir une lecture audio optimale. Compense le décalage entre la vidéo et l’audio. Permet de régler le volume dans la MAIN ZONE (pièce dans laquelle se trouve l’appareil).

Permet d’effectuer l’installation d’Audyssey MultEQ® XT, Audyssey Dynamic EQ® et de Audyssey Dynamic Volume®. Utilise l’égaliseur graphique pour régler la tonalité de chaque enceinte. Ajuste la qualité d’image. Réglage des paramètres de configurations de Sortie audio HDMI, HDMI Pass Through et HDMI Contrôle. Paramètre le traitement vidéo. Configure le paramétrage de l’affichage à l’écran. Sélectionnez le réglage de l’économiseur d’écran. Configure les options de format de signal pour votre équipement vidéo 4K ou 8K. Configure la version HDCP pour chaque source d’entrée HDMI. Détermine le format du signal vidéo à la sortie de la télévision que vous utilisez.

Éléments détaillés Affectation des entrées

Modifie l’attribution des connecteurs d’entrée et le mode d’entrée audio.

Renommer les sources

Permet de changer le nom d’affichage pour la source d’entrée.

Permet d’ajuster le niveau de lecture de l’entrée audio.

Les caractéristiques acoustiques des enceintes connectées et du local d’écoute sont mesurées et les réglages les plus précis se font automatiquement.

Règle manuellement les enceintes ou modifie les paramètres “Conf. Audyssey®”.

Affichage des informations sur le réseau.

Permet de supprimer de l’affichage les sources d’entrée qui ne sont pas utilisées.

Sélectionne s’il faut se connecter au réseau domestique à un réseau local sans fil ou à un LAN câblé.

Active la communication réseau en mode Veille.

Permet de vérifier la connexion réseau.

Utilisé pour configurer manuellement l’adresse IP.

Le “Nom convivial” est le nom par lequel cet appareil est désigné sur le réseau. Vous pouvez modifier le nom convivial selon vos préférences.

Réglages pour Apple AirPlay.

Compte HEOS Conseils

À sélectionner pour vous connecter.

En cas d’oubli de votre mot de passe, nous vous enverrons un courriel avec les instructions pour le réinitialiser.

Créer un nouveau Compte HEOS.

【Lorsque l’utilisateur est connecté à Compte HEOS】

Affiche votre Compte HEOS.

Changer le mot de passe

Change votre mot de passe pour vous connecter au Compte HEOS.

Vous déconnecte de votre Compte HEOS.

Changer l'emplacement Supprimer le compte

【Lorsque l’utilisateur est déconnecté de Compte HEOS】 Créer un compte

Sélectionne votre zone géographique. Supprime votre Compte HEOS.

Langue ECO Émetteur Bluetooth Config. de ZONE2 Renommer zone Noms sélect. choix Sortie Trigger Afficheur façade Micrologiciel Informations Données d'utilisation Sauveg. & charger Verrou de config. Réinitialiser Démarrez config. ...

Assistant de config. .

Choix de la langue Réglage enceintes Étalonnage enceintes Configuration réseau Connexion audio TV Config. des entrées Applications mobiles

Modifie la langue de l’affichage sur l’écran du téléviseur. Configure les fonctions d’économie d’énergie du Mode ECO et veille Auto. Règle les paramètres de l’émetteur Bluetooth. Permet de régler les paramètres de lecture audio avec un système ZONE2. Changez le titre d’affichage de chaque zone selon votre choix. Changez le titre d’affichage Noms sélect. choix selon votre choix. Sélectionnez les conditions d’activation de la fonction de déclenchement. Permet de régler les paramètres relatifs à l’afficheur. Permet de vérifier les dernières informations micrologicielles relatives aux mises à jour et mises à niveau, de mettre à jour le micrologiciel et de régler l’affichage des messages de notification. Affichage d’informations sur les réglages cet appareil, les signaux d’entrée etc. Sélectionne si les données d’utilisation sont envoyées ou non à Marantz. Enregistrez et restaurez le paramétrage du périphérique à l’aide d’un dispositif mémoire USB. Protection des réglages contre toute modifications involontaire. Divers réglages sont réinitialisés aux valeurs d’usine par défaut. Effectuez les réglages/connexions/l’installation de base en fonction des indications sur l’écran du téléviseur. Configure les éléments de réglage individuel en suivant les indications affichées sur l’écran du téléviseur.

245 247 247 248 248 Page 9 du manuel séparé “Guide de démarrage rapide”

Fonctionnement du menu

Le menu s’affiche à l’écran de la TV.

Utilisez ui p pour sélectionner le menu à régler ou à opérer, puis appuyez sur ENTER. Utilisez o p pour passer au réglage désiré. Appuyez sur ENTER pour entrer le réglage.

0 Pour revenir à l’élément précédent, appuyez sur BACK.

0 Pour quitter le menu, appuyez sur SETUP alors qu’il est à affiché

SETUP BACK Appuyez sur MAIN sur la télécommande pour régler la zone de fonctionnement sur MAIN ZONE.

à l’écran. Le menu disparaît de l’écran.

Audio Réglage des paramètres audio.

Réglage niv Centrale

Règle le volume du canal central pour améliorer le dialogue de toutes les sources.

Règle le volume du canal du subwoofer pour toutes les sources d’entrée.

Permet d’ajuster le niveau de volume du subwoofer.

Ajuste le volume de sortie depuis le canal central.

–12.0 dB – +12.0 dB (Défaut: 0.0 dB)

–12.0 dB – +12.0 dB (Défaut: 0.0 dB)

0 Ce réglage se traduit également au niveau du canal du subwoofer dans le paramétrage du menu “Enceintes” - “Niveaux”. (v p. 222)

0 Ce réglage se traduit également au niveau du canal central dans le paramétrage du menu “Enceintes” - “Niveaux”. (v p. 222)

Cela permet d’indiquer si la sortie doit être effectuée de la manière décrite dans “Compress. Dyn.” ou directement sans compresser la gamme dynamique du contenu audio enregistré sur le disque.

Vous pouvez régler les effets de champ sonore du format audio surround en fonction de vos préférences. Les éléments (paramètres) qui peuvent être ajustés dépendent du signal entré et du mode audio actuellement sélectionné.

0 Certains éléments de réglage ne peuvent être sélectionnés quand la lecture est interrompue. Effectuez les réglages pendant la lecture. 0 Les réglages “Paramètres surr.” sont mémorisés pour chaque mode son.

Atténue doucement la plage des aigus supérieurs des bandes originales de films pour réduire la possible dureté et améliorer la clarté. Arrêt (Défaut) :

Les sorties sont données suivant qu’elles activent les paramètres effectués dans “Compress. Dyn.” et Fonction de normalisation de dialogue. Les paramètres “Compress. Dyn.” et Normalisation de dialogue sont désactivés et les signaux sur le disque sont émis tels quels.

0 “Gestion Loudness” peut être réglé lors de la réception d’un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD et Dolby Atmos.

“EQ cinéma” est activé.

“EQ cinéma” n’est pas activé.

0 Cet élément ne peut pas être défini lorsque le mode sonore est “Direct”, “Pure Direct”, “Stereo” ou “Mode audio original”.

Bas / Moyenne / Haut : Arrêt :

Compression de la gamme dynamique (différence entre les sons forts et faibles). Automatique :

Réglez le volume des dialogues de films, des chansons, etc., de manière à mieux les entendre.

Active/désactive automatiquement la compression de la gamme dynamique selon la source.

Réglage du niveau de compression.

0 Vous pouvez configurer cet élément lors de l’émission d’un signal DTS:X compatible avec la fonction Commande dialogue.

Compression de la gamme dynamique toujours désactivée.

Ajuste le niveau des effets basses fréquences (LFE).

0 “Compress. Dyn.” peut être réglé lors de l’entrée d’un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos ou DTS. 0 Le réglage par défaut est sur “Arrêt”. Lorsque le signal d’entrée est la source Dolby TrueHD ou Dolby Atmos, le réglage par défaut est sur “Automatique”. 0 “Automatique” ne peut pas être défini lors de l’entrée d’un signal DTS.

-10 dB – 0 dB (Défaut : 0 dB)

0 Cet élément peut être défini lorsque le signal LFE est inclus dans le signal d’entrée. 0 Cet élément peut être sélectionné lors de la lecture d’un signal Dolby Digital ou DTS, ou de ce DVD-Audio. 0 Pour une meilleure reproduction des différentes sources nous vous recommandons de régler les valeurs ci-dessous. 0 Sources Dolby Digital : 0 dB 0 Sources cinéma DTS : 0 dB

0 Sources musique DTS : -10 dB Panneau avant

o Virtualiseur de HP Arrêt :

Activation et désactivation de la sortie du subwoofer. Marche (Défaut) :

Active “Virtualiseur de HP”.

Désactive “Virtualiseur de HP”.

Le subwoofer est activé. Le subwoofer n’est pas activé.

0 Vous pouvez régler ceci si le mode son est “Direct” ou “Stereo” et dans le menu “Mode subwoofer” est réglé sur “LFE+Main”. (v p. 224)

0 Vous pouvez définir cette option lorsque le mode sonore est défini sur “Dolby Atmos”, “Dolby Surround” ou pour un mode sonore ayant “+Dolby Surround” indiqué dans son nom. 0 Utilisable lorsque vous n’utilisez pas d’enceintes hautes, de plafond ou “Dolby Atmos Enabled”, ou lorsque vous n’utilisez pas d’enceintes surround. 0 Le son n’est pas émis par l’enceinte surround arrière si “Virtualiseur de HP” est réglé sur “Marche” lorsque “Config. enceintes” - “Surr. arrière” est réglé sur “1 enceinte” dans le menu.

Les paramètres “Paramètres surr.” sont rétablis sur les paramètres par défaut.

o DTS Neural:X DTS Neural:X Accroît les signaux audio qui reposent sur d’autres éléments que les objets et les optimise pour la configuration de votre enceinte. Marche (Défaut) : Arrêt :

Utiliser “DTS Neural:X”. Ne pas utiliser “DTS Neural:X”.

0 Vous pouvez définir ceci lorsque le mode audio est DTS:X ou DTS:X MSTR.

Le Virtualiseur de HP améliore les canaux d’enceintes surround et hautes pour créer un effet surround virtuel enveloppant. Marche (Défaut) :

Moyenne : Bas : Arrêt :

Mode optimisé pour les sources compressées avec de faibles aigus (endessous de 64 kbps). Appliquez un boost adapté aux aigus et graves des sources compressées (endessous de 96 kbps). Mode optimisé pour les sources compressées avec des aigus normaux (au-dessus de 96 kbps). Ne pas utiliser “M-DAX”.

0 Le témoin M-DAX s’allume. 0 Cet élément peut être réglé avec les signaux analogiques ou quand un signal PCM (Fréq. échantillonage. = 44,1/48 kHz) est entré. 0 Le réglage par défaut de cet élément pour les paramètres “HEOS Music” est sur “Bas”. Tous les autres modes restent réglés sur “Arrêt”. 0 Le réglage en est impossible quand le mode audio est sur “Direct” ou “Pure Direct”. 0 Les réglages “M-DAX” sont mémorisés pour chaque source d’entrée. 0 Ceci peut également être réglé en pressant M-DAX sur l’appareil principal.

Les formats audio compressés, tels que MP3, WMA (Windows Media Audio) et MPEG-4 AAC réduisent la quantité de données en éliminant des composants du signal difficilement audibles pour l’oreille humaine. La fonction “M-DAX” génère les signaux éliminés pendant la compression pour restaurer le son le plus proche de celui d’origine. Elle restaure également les caractéristiques des basses d’origine pour une plage tonale riche et étendue.

Le décalage temporel entre l’image et le son doit être corrigé manuellement.

Compense le décalage entre la vidéo et l’audio.

0 ms – 500 ms (Défaut : 0 ms)

0 “Délai audio” pour le mode jeu peut être réglé quand “Mode vidéo” est sur “Automatique” ou “Jeu”. (v p. 194) 0 Les réglages “Délai audio” sont mémorisés pour chaque source d’entrée.

0 Vous pouvez également ajuster finement la valeur de correction du retard définie par “Sync. labiale auto”. 0 L’ajustement du mode jeu peut être réglé quand “Mode vidéo” est réglé sur “Automatique” ou “Jeu”. (v p. 194)

o Sync. labiale auto

Ajuste automatiquement le temps de traitement audio pour compenser les retards de synchronisation audio/vidéo d’un téléviseur compatible avec Sync. labiale auto. Marche (Défaut) : Arrêt :

Corriger automatiquement. Ne pas corriger automatiquement.

0 Selon les spécifications de votre téléviseur, il est possible que la correction automatique ne puisse pas être effectuée, même lorsque “Sync. labiale auto” est réglé sur “Marche”.

Définir le volume à la mise en marche de l’appareil.

Permet de régler le volume dans la MAIN ZONE (pièce dans laquelle se trouve l’appareil).

Régler l’affichage du volume.

-79.5 dB - 18.0 dB :

1 – 98 (–79 dB – 18 dB) :

Afficher dans la gamme de 0 (Min) à 98. Afficher ---dB (Min), gamme de –79,5 dB à 18,0 dB.

Utiliser les réglages mémorisés à partir de la dernière session. Toujours passer en sourdine au démarrage de l’appareil.

Le volume est réglé au niveau défini.

0 La valeur en décibels (dB) s’affiche lorsque le paramétrage “Échelle” est défini sur “-79.5 dB - 18.0 dB”. (v p. 181)

0 Les paramètres “Échelle” sont pris en compte dans toutes les zones.

Régler le niveau d’atténuation pendant la mise en sourdine.

Réglages de volume maximum.

Le son est complètement coupé.

Le son est abaissé de 20 dB.

60 – 80 (–20 dB – 0 dB) Arrêt (Défaut)

Le son est abaissé de 40 dB.

0 La valeur en décibels (dB) s’affiche lorsque le paramétrage “Échelle” est défini sur “-79.5 dB - 18.0 dB”. (v p. 181)

o Niveau de démarrage

o MultEQ® XT Audyssey®

MultEQ® XT compense les caractéristiques de temps et de fréquence de la zone d’écoute en fonction des résultats de mesure avec “Conf. Audyssey®”. La sélection s’effectue parmi trois types de courbes de compensation. Nous vous recommandons le paramétrage “Reference”.

Définit Audyssey MultEQ® XT, Audyssey Dynamic EQ® et Audyssey Dynamic Volume®. Ces réglages sont accessibles après que la procédure “Conf. Audyssey®” a été effectuée. Pour en savoir plus sur la technologie Audyssey, reportez-vous à la “Explication des termes” (v p. 285).

Reference (Défaut) :

0 Les réglages “MultEQ® XT”, “Dynamic EQ”, “Compens. niveau réf.” et “Dynamic Volume” sont mémorisés pour chaque source d’entrée. 0 Lorsque le mode son est en mode “Direct” ou “Pure Direct”, les réglages “MultEQ® XT”, “Dynamic EQ” et “Dynamic Volume” ne peuvent pas être configurés. 0 Lorsque le son est réglé sur le mode “DTS Virtual:X” ou sur un mode qui contient le nom “+Virtual:X”, les paramétrages “MultEQ® XT”, “Dynamic EQ” et “Dynamic Volume” ne peuvent pas être configurés. 0 Cet élément ne peut pas être sélectionné lorsqu’un format DTS:X avec une fréquence d’échantillonnage excédant 48 kHz est entré.

Sélectionne le réglage calibré par défaut avec une légère coupure à hautes fréquences, qui est optimisé pour les films.

Sélectionne le paramétrage de référence, mais contourne MultEQ® XT sur les enceintes avant gauche et droite. Sélectionne le réglage calibré qui est optimisé pour les petites pièces où votre position d’écoute est plus proche des enceintes. Éteignez l’égaliseur “MultEQ® XT”.

0 Si vous utilisez un casque, “MultEQ® XT” passe automatiquement sur “Arrêt”.

o Dynamic EQ Arrêt :

o Compens. niveau réf.

Permet de résoudre le problème de la détérioration de la qualité du son alors que le volume est diminué en prenant en compte la perception humaine et l’acoustique de la pièce. Fonctionne avec MultEQ® XT. Marche (Défaut) :

Audyssey Dynamic EQ® fait référence au niveau de mixage de film standard. Il fait les réglages pour maintenir la réponse de référence et l’enveloppement surround quand le volume est coupé à partir de 0 dB. Cependant, le niveau de référence du film n’est pas toujours utilisé en musique ou pour d’autres contenus que des films. Le décalage de niveau de référence Dynamic EQ offre trois décalages à partir de la référence de niveau du film (5 dB, 10 dB et 15 dB) qui peuvent être sélectionnés quand le niveau de mixage du contenu n’est pas dans la norme. Les niveaux de réglage recommandés pour le contenu sont affichés ci-dessous.

Utiliser “Dynamic EQ”. Ne pas utiliser “Dynamic EQ”.

0 dB (Réf. film) (Défaut) :

0 Quand le paramètre “Dynamic EQ” du menu est sur “Marche”, il n’est pas possible d’effectuer un réglage “Tonalité”. (v p. 136) 0 Cet élément ne peut pas être défini lorsque “MultEQ® XT” est réglé sur “Arrêt” dans le menu.

Optimisé pour le contenu tel que des films. Sélectionnez ce réglage pour le contenu qui a une très large gamme dynamique, comme la musique classique. Sélectionnez ce réglage pour le jazz ou d’autres musiques qui ont une large gamme dynamique. Ce réglage doit aussi être sélectionné pour le contenu TV, vu qu’il est en général mixé à 10 dB en dessous de la référence du film. Sélectionnez ce réglage pour la musique pop/rock ou autre programme qui est mixé à de très hauts niveaux d’écoute et a une gamme dynamique comprimée.

0 Le réglage est activé quand “Dynamic EQ” est sur “Marche”. (v p. 183)

Medium : Light : Arrêt (Défaut) :

Utilise l’égaliseur graphique pour régler la tonalité de chaque enceinte. 0 Les enceintes pour lesquelles “EQ Graphic” peut être réglé sont différentes en fonction du mode audio. 0 Ceci peut être réglé lorsque le paramètre “MultEQ® XT” est “Arrêt”. (v p. 182) 0 Le réglage en est impossible quand le mode audio est sur “Direct” ou “Pure Direct”. 0 Si vous utilisez un casque audio, vous pouvez régler l’égaliseur pour celui-ci. (v p. 184)

Ajustement le plus important sur les sons les plus forts et les plus bas. Ajustement moyen sur les sons les plus bas et les plus forts. Ajustement le moins important sur les sons les plus bas et les plus forts.

o EQ Graphic / Casque EQ Ne pas utiliser “Dynamic Volume”.

Configurez s’il faut utiliser l’égaliseur graphique ou non. Marche :

0 Si “Dynamic Volume” est réglé sur “Oui” dans “Conf. Audyssey®”, le réglage passe automatiquement à “Medium”. (v p. 205) 0 Cet élément ne peut pas être défini lorsque “MultEQ® XT” est réglé sur “Arrêt” dans le menu.

Permet de résoudre le problème de grandes variations du niveau du volume entre la TV, les films et autre contenu (entre les passages doux et forts, etc.) en ajustant automatiquement conformément au réglage du volume préféré de l’utilisateur. Fonctionne avec MultEQ® XT. Heavy :

Utilisez l’égaliseur graphique. Ne pas utiliser l’égaliseur graphique.

0 “Casque EQ” est réglé dans le menu si vous utilisez un casque audio.

o Select. H-P Gauche/droite (Défaut) : Chaque :

Copiez la courbe de correction plate créée dans “Conf. Audyssey®”.

Réglez tous les tons des enceintes ensemble.

0 “Copie courbe” s’affiche après que la procédure de “Conf. Audyssey®” a été effectuée. 0 “Copie courbe” n’est pas disponible lors de l’utilisation d’un casque audio.

Réglez les tons des enceintes gauche et droite ensemble. Réglez la tonalité pour chaque enceinte.

Les paramètres “EQ Graphic” sont rétablis sur les paramètres par défaut.

o Ajust.EQ Ajustez l’équilibre de tonalité pour chaque bande de fréquences.

1. Sélectionnez l’enceinte. 2. Sélectionnez le réglage de la bande de fréquences. 63 Hz / 125 Hz / 250 Hz / 500 Hz / 1 kHz / 2 kHz / 4 kHz / 8 kHz / 16 kHz 3. Réglez le niveau. –20.0 dB – +6.0 dB (Défaut: 0.0 dB)

0 Les enceintes Dolby avant et Dolby Surround peuvent uniquement être définies lors de 63 Hz/125 Hz/250 Hz/500 Hz/1 kHz.

Ajustez ou non les tonalités pour chaque enceinte ou toutes les enceintes. Tous :

Vidéo Effectuez les réglages vidéo.

Sélectionnez le mode photo souhaité en fonction des contenus vidéo et de votre environnement de visualisation.

La qualité d’image peut être ajustée.

0 Ceci peut être réglé lorsque le paramètre “Conversion vidéo” est sur “Marche”. (v p. 194) 0 Ceci peut être réglé lorsque “HDMI”, “COMP” ou “VIDEO” est attribué à chaque source d’entrée. (v p. 202) 0 “Contraste”, “Luminance”, “Saturation”, “Réduction bruit” et “Amélioration” peuvent être réglés lorsque “Mode photo” est réglé sur “Personnalisé”. (v p. 186) 0 Les réglages “Réglages image” sont mémorisés pour chaque source d’entrée. 0 La fonction “Réglages image” ne peut pas être réglée lorsque des signaux 4K ou 8K sont entrés. 0 “Réglages image” peut être réglé pour les appareils connectés aux connecteurs HDMI 1 à 4.

Film : Vif : Streaming : ISF Day : ISF Night : Personnalisé : Arrêt (Défaut) :

Mode standard adapté à la plupart des environnements de visualisation de salon.

Mode adapté à la visualisation de films dans une pièce sombre telle qu’une salle de cinéma. Mode qui rend les images graphiques des jeux, etc. plus lumineuses et plus éclatantes. Mode adapté à des sources vidéo à faible débit.

Un mode qui convient pour regarder des films dans une pièce éclairée pendant la journée. Un mode qui convient pour regarder des films dans une pièce sombre la nuit.

Permet d’ajuster manuellement la qualité d’image. Aucun ajustement de la qualité d’image n’est effectué avec cet appareil.

Réglage du contraste de l’image.

0 Les deux modes de réglages spéciaux, “ISF Day” et “ISF Night”, doivent être utilisés par un technicien certifié pour ajuster l’étalonnage de la couleur et correspondre aux conditions d’installation. Nous recommandons que les réglages et les ajustements soient réalisés par un technicien certifié ISF. 0 Ces réglages peuvent aussi être configurés en utilisant “Mode photo” dans le menu option. (v p. 186)

-50 – +50 (Défaut : 0)

Réglage de la luminosité de l’image. -50 – +50 (Défaut : 0)

Réglage du niveau chromatique de l’image (saturation des couleurs). -50 – +50 (Défaut : 0)

Réduction du bruit général vidéo. Bas / Moyenne / Haut / Arrêt (Défaut : Arrêt)

Amélioration de la netteté de l’image. 0 – +12 (Défaut : 0)

Config. HDMI Sélectionne la manière dont cet appareil transmettra des signaux HDMI vers la sortie HDMI en mode veille.

Règle les paramètres de configurations de Sortie audio HDMI, HDMI Pass Through et HDMI Contrôle.

0 Quand “HDMI Pass Through” et “HDMI Contrôle” est sur “Marche”, la consommation en mode Veille est plus élevée. (“HDMI Pass Through” (v p. 188), “HDMI Contrôle” (v p. 190)) Si vous n’utilisez pas cet appareil pendant une période prolongée, il est conseillé de débrancher le cordon d’alimentation de la prise murale.

Transmet l’entrée HDMI sélectionnée via la sortie HDMI de cet appareil lorsqu’il est en mode Veille. Aucun signal HDMI n’est transmis via la sortie HDMI de cet appareil en mode veille.

o Sortie audio HDMI Permet de sélectionner le matériel pour la sortie audio HDMI. AVR (Défaut) : TV :

Lecture par les enceintes connectées au récepteur. Lecture par une télévision connectée au récepteur.

0 Lorsque la fonction HDMI Contrôle est activée, la priorité est donnée au réglage audio du téléviseur. (v p. 153) 0 Lorsque cet appareil est sous tension et que “Sortie audio HDMI” est réglé sur “TV”, l’audio est transmis en tant que 2 canaux à partir de la borne HDMI OUT.

CBL/SAT / DVD / Blu-ray / Media Player / Game / AUX / 8K / TV Audio / CDz :

Définissez s’il faut autoriser la mise sous tension de cet appareil avec la touche de sélection de la source d’entrée de la télécommande lorsque l’appareil est en veille.

La source d’entrée la plus récente se mettra en mode veille.

Allumer + Source (Défaut) :

Traversez la source d’entrée sélectionnée.

0 “Source Pass Through” peut être réglé quand “HDMI Contrôle” est réglé sur “Marche” ou que “HDMI Pass Through” est réglé sur “Marche”. (“HDMI Pass Through” (v p. 188), “HDMI Contrôle” (v p. 190))

Cet appareil est mis sous tension et la source d’entrée change.

La source d’entrée HDMI change pendant que l’appareil est en veille. Le témoin de l’affichage d’alimentation de Sélection source seule : cet appareil clignote lorsque vous appuyez sur la touche de sélection de la source d’entrée de la télécommande.

z“Source Pass Through” peut être réglé lorsqu’aucune des bornes HDMI est attribuée à “CD” pour la source d’entrée dans le réglage “Affectation des entrées”. (v p. 201)

o Sélect source Telec

Définit la borne HDMI qui introduit les signaux HDMI en mode veille. Dernière (Défaut) :

0 “Sélect source Telec” peut être réglé quand “HDMI Contrôle” est réglé sur “Marche” ou que “HDMI Pass Through” est réglé sur “Marche”. (“HDMI Pass Through” (v p. 188), “HDMI Contrôle” (v p. 190))

Sur le téléviseur raccordé au connecteur HDMI MONITOR 1, indiquez si vous souhaitez recevoir le son provenant du téléviseur via HDMI.

Utiliser la fonction HDMI Contrôle.

Ne pas utiliser la fonction HDMI Contrôle.

0 Si vous utilisez la fonction HDMI Contrôle, branchez un téléviseur compatible avec le contrôle HDMI sur le connecteur HDMI MONITOR 1. 0 Consultez les instructions d’utilisation de chaque composant connecté pour vérifier les réglages. 0 Se reporter à “Fonction HDMI Contrôle” pour en savoir plus sur la fonction HDMI Contrôle. (v p. 153)

Utiliser la fonction ARC.

Ne pas utiliser la fonction ARC.

0 Vous pouvez régler le volume de cet appareil à l’aide de la télécommande du téléviseur. 0 Si vous utilisez cette fonction, utilisez un téléviseur compatible ARC (Audio Return Channel) et activez la fonction HDMI Contrôle du téléviseur. 0 Si “HDMI Contrôle” est réglé sur “Marche”, le paramétrage de “ARC” bascule automatiquement sur “Marche”. (v p. 190)

0 Si les réglages “HDMI Contrôle” ont été modifiés, pensez à toujours éteindre puis remettre sous tension les appareils connectés après cette modification.

o ARC Permet de lier l’utilisation de différents appareils connectés en HDMI et compatibles avec HDMI Contrôle. Marche :

0 Si les réglages “ARC” ont été modifiés, pensez à toujours éteindre puis remettre sous tension les appareils connectés après cette modification. 0 L’utilisation d’un téléviseur compatible avec la fonction eARC permet la lecture audio à partir du haut-parleur connecté à cet appareil, indépendamment des paramètres “ARC” dans le menu.

Lie la mise en veille de cet appareil aux équipements externes.

Définit le passage automatique sur l’entrée “TV Audio” lorsqu’un téléviseur connecté via HDMI envoie une commande CEC appropriée à cet appareil.

Sélectionner l’entrée “TV Audio” automatiquement lors de la réception d’une commande à partir du téléviseur.

Ne sélectionnez pas l’entrée “TV Audio” automatiquement lors de la réception d’une commande à partir du téléviseur.

0 “Commutation TV Audio” peut être réglé lorsque “HDMI Contrôle” est réglé sur “Marche”. (v p. 190)

Si la TV branchée est mise hors tension indépendamment de la source d’entrée, l’appareil est automatiquement mis en veille.

Avec une source d’entrée sélectionnée attribuée à “HDMI”, “COMP” ou “VIDEO”, lorsque vous mettez le téléviseur hors tension, cet appareil se met automatiquement en veille. (v p. 202)

L’appareil n’est pas lié à la mise sous/ hors tension de la TV.

0 “Désactiver commande” peut être réglé lorsque “HDMI Contrôle” est réglé sur “Marche”. (v p. 190)

o Économie d'énergie

Vous pouvez utiliser cette fonction pour configurer le paramétrage de cet appareil, sélectionner une source d’entrée et régler le tuner et des stations de radio Internet à l’aide de la télécommande du téléviseur. Marche : Arrêt :

Utiliser la fonction Économie d'énergie.

Utiliser la fonction Menu intelligent. Ne pas utiliser la fonction Menu intelligent.

0 “Menu intelligent” peut être réglé lorsque “HDMI Contrôle” est réglé sur “Marche”. (v p. 190)

Ne pas utiliser la fonction Économie d'énergie.

0 Si les réglages “Menu intelligent” ont été modifiés, pensez à toujours éteindre puis remettre sous tension les appareils connectés après cette modification. 0 Selon les spécifications de votre téléviseur, il est possible que la fonction Menu intelligent ne fonctionne pas correctement. Dans ce cas, réglez “Menu intelligent” sur “Arrêt”.

0 “Économie d'énergie” peut être réglé lorsque “HDMI Contrôle” est réglé sur “Marche”. (v p. 190)

Si “Enceinte du téléviseur” est réglé comme sortie audio de votre téléviseur, l’appareil passe automatiquement en mode veille afin de réduire la consommation électrique. Cette fonction est activée dans les cas suivants. 0 Si “TV Audio” est sélectionné comme source d’entrée de cet appareil 0 Lors de la lecture d’un contenu provenant d’un appareil raccordé via HDMI Marche :

Permet de sélectionner les sorties HDMI à utiliser.

Paramètre le traitement vidéo.

Auto(Dual) (Défaut) :

0 Ceci peut être réglé lorsque “HDMI”, “COMP” ou “VIDEO” est attribué à chaque source d’entrée. (v p. 202) 0 “Résolution”, “Netteté”, “Mode progressif” et “Rapport d'aspect” peuvent être réglés lorsque “Echelle(scaler) i/p” n’est pas réglé sur “Arrêt”. (“Résolution” (v p. 195), “Netteté” (v p. 195), “Mode progressif” (v p. 196), “Rapport d'aspect” (v p. 196)) 0 La fonction “Réglages sorties” ne peut pas être réglée lorsque des signaux 4K ou 8K sont entrés. 0 Les réglages “Conversion vidéo”, “Mode vidéo”, “Echelle(scaler) i/p”, “Résolution”, “Netteté”, “Mode progressif” et “Rapport d'aspect” sont mémorisés pour chaque source d’entrée. (“Conversion vidéo” (v p. 194), “Mode vidéo” (v p. 194), “Echelle(scaler) i/p” (v p. 194), “Résolution” (v p. 195), “Netteté” (v p. 195), “Mode progressif” (v p. 196), “Rapport d'aspect” (v p. 196))

o Sortie vidéo HDMI Réglages sorties

Moniteur 1 : Moniteur 2 :

La présence d’un téléviseur branché à l’une des bornes HDMI MONITOR 1 ou HDMI MONITOR 2 est détectée automatiquement et ce branchement est utilisé. Un téléviseur branché à la borne HDMI MONITOR 1 est toujours utilisé. Un téléviseur branché à la borne HDMI MONITOR 2 est toujours utilisé.

0 Si les bornes HDMI MONITOR 1 et HDMI MONITOR 2 sont toutes les deux connectées et que “Résolution” est réglé sur “Automatique”, les signaux sont émis avec une résolution compatible avec les deux TV. (v p. 195) Lorsque dans le menu, le paramétrage “Résolution” n’est pas réglé sur “Automatique”, réglez la résolution dans “Vidéo” - “Moniteur HDMI 1” et “Moniteur HDMI 2” sur celle compatible avec les deux téléviseurs. (v p. 245) 0 Vous pouvez vérifier les résolutions qui sont compatibles avec votre téléviseur en “Moniteur HDMI 1” et “Moniteur HDMI 2”. (v p. 245) 0 Lorsque vous connectez plusieurs TV Dolby Vision, le signal ne sera optimal que pour une TV. Une TV branchée au connecteur HDMI MONITOR 1 est prioritaire.

Le signal d’entrée vidéo est converti automatiquement en fonction de la TV connectée. (v p. 279)

Traiter la vidéo automatiquement sur la base des informations disponibles sur le contenu HDMI.

Marche (Défaut) : Arrêt :

Toujours traiter la vidéo pour le jeu. Réduisez le délai vidéo lorsque la vidéo est décalée par rapport à des opérations de touches sur le contrôleur de la console de jeux.

Analogique (Défaut) : Analogique & HDMI : HDMI : Arrêt :

Le signal d’entrée vidéo n’est pas converti.

Réglez le signal de l’entrée vidéo pour qu’il soit soumis à un traitement Echelle(scaler) i/p. Echelle(scaler) i/p convertira la résolution du signal vidéo d’entrée à la valeur définie dans “Résolution”. (v p. 195)

Effectuez le traitement de l’image qui est adapté pour les contenus autres que des jeux.

Le signal d’entrée vidéo est converti.

o Echelle(scaler) i/p

0 Si “Mode vidéo” est réglé sur “Automatique”, le mode est commuté en fonction du contenu à l’entrée.

Configurez la méthode de traitement vidéo pour qu’elle corresponde au contenu de ce type de vidéo. Automatique (Défaut) :

Utiliser suréchantillonage (scaler) i/p pour les signaux vidéo analogiques. Utilisez la fonction Echelle(scaler) i/p pour les signaux vidéo analogiques et HDMI. Utilisez la fonction Echelle(scaler) i/p pour les signaux vidéo HDMI.

Ne pas utiliser la fonction Echelle(scaler) i/p.

480p/576p / 1080i / 720p / 1080p / 4K / 8K :

Active la caractéristique de la netteté qui permet d’améliorer les bords des images lorsque vous augmentez l’échelle de la vidéo à 4K ou 8K.

Le nombre de pixels supporté par la TV connectée à la borne de HDMI MONITOR OUT est automatiquement détecté et la résolution de sortie appropriée est réglée.

Réglez la résolution de sortie.

Active la caractéristique d’amélioration de la netteté vidéo qui propose un contour des bords de l’image optimisé pour convertir la vidéo avec définition standard de basse résolution en 4K ou 8K. Désactive la caractéristique d’amélioration de la netteté vidéo.

0 Cet élément peut être réglé lorsque “Echelle(scaler) i/p” n’est pas réglé sur “Arrêt”. (v p. 194) 0 Il est recommandé d’utiliser cette caractéristique uniquement lorsque la netteté de votre TV est définie sur 0.

0 Si “Echelle(scaler) i/p” est réglé sur “Analogique & HDMI”, la résolution du signal d’entrée vidéo analogique et du signal d’entrée HDMI peut être réglée. (v p. 194) 0 “480p/576p”, “1080i”, “720p” ou “1080p” peuvent être réglés pour les appareils connectés aux connecteurs HDMI 1 à 4. 0 Pour plus de détails sur le passage à l’échelle supérieure, veuillez consulter le site “Fonction de conversion vidéo” (v p. 280).

Réglez la résolution de sortie. Vous pouvez régler “Résolution” séparément pour la sortie HDMI de l’entrée vidéo analogique et l’entrée HDMI. Automatique (Défaut) :

Vidéo : Vidéo et film :

Configurer le rapport d’aspect pour la sortie des signaux vidéo au HDMI.

La détection du signal vidéo et la sélection du mode approprié s’effectuent automatiquement.

Sélectionner un mode adapté à la lecture vidéo.

Sélectionner un mode adapté à la lecture vidéo et de films 30 trames.

Affichage au format d’aspect 16:9. Sortie au rapport d’aspect 4:3 avec des barres noires sur les parties latérales de l’écran du téléviseur 16:9. (sauf pour la sortie 480p/576p)

0 Cet élément peut être réglé lorsque “Echelle(scaler) i/p” n’est pas réglé sur “Arrêt”. (v p. 194) 0 “Rapport d'aspect” peut être réglé pour les appareils connectés aux connecteurs HDMI 1 à 4.

0 Cet élément peut être réglé lorsque “Echelle(scaler) i/p” n’est pas réglé sur “Arrêt”. (v p. 194) 0 “Mode progressif” peut être réglé pour les appareils connectés aux connecteurs HDMI 1 à 4.

Sélectionnez le mode de conversion progressive approprié pour le signal vidéo source. Automatique (Défaut) :

Définit la durée d’affichage pour l’affichage de la lecture lorsque la source d’entrée est “HEOS Music” ou “Tuner”.

Sélectionnez les préférences d’interface utilisateur pour l’affichage à l’écran.

Toujours actif (Défaut) :

Définit l’emplacement de l’affichage du niveau de volume.

Affichage permanent. Conserver l’affichage pendant 30 secondes après l’activation.

Affichage bas. Affichage haut. Désactiver l’affichage.

0 Si l’affichage du volume principal est difficile à lire lorsque du texte est superposé au sous-titrage d’un film, réglez-le sur “Haut”.

Affiche temporairement le statut de fonctionnement lorsque la source d’entrée changée. Marche (Défaut) : Arrêt :

Activer l’affichage. Désactiver l’affichage.

Bas (Défaut) : Haut : Arrêt :

Définissez le format des signaux 4K et 8K à lire par cet appareil lorsque le téléviseur ou l’appareil de lecture connecté à cet appareil est compatible avec les signaux HDMI 4K ou 8K.

o Format signal 4K/8K Définissez le format des signaux 4K et 8K lus par cet appareil.

Active l’économiseur d’écran.

Désactive l’économiseur d’écran.

0 L’économiseur d’écran est activé dans les cas suivants.

0 Lorsque le menu de configuration est affiché 0 Lorsqu’aucun signal vidéo n’est entré 0 Lorsque l'écran de lecture réseau, USB, Bluetooth ou du tuner est affiché 0 Cette fonctionnalité sera prise en charge via la mise à jour du micrologiciel.

Format signal 4K/8K Sélectionnez le réglage de l’économiseur d’écran. Un économiseur d’écran s’active si aucune opération n’est effectuée pendant plus de 5 minutes lorsqu’aucun signal vidéo n’est entré ou lorsque le même écran (par exemple le menu de configuration) est affiché. Utilisez uio p pour effacer l’économiseur d’écran. Marche : Arrêt (Défaut) :

Sélectionnez si votre téléviseur et vos périphériques de lecture prennent en charge des signaux vidéo 4K 60p 4:2:0 8 bit.

Sélectionnez si votre téléviseur, vos périphériques de lecture et câbles prennent en charge les signaux vidéo de hautes qualité 4K 60p 4:4:4 8 bit, 4:2:2 ou 4:2:0 10 bit. Sélectionnez si votre téléviseur, vos périphériques de lecture et câbles prennent en charge les signaux vidéo de hautes qualité 8K 60p ou 4K 120p.

GRelation entre le paramétrage “Format signal 4K/8K” et les résolutions prises en chargeH Résolution supportée 4K 24p, 4K 30p, 4K 25p

0 Lors du paramétrage sur “Amélioré”, nous recommandons d’utiliser un “Premium High Speed HDMI Cable” ou un “Premium High Speed HDMI Cable with Ethernet” ayant une “HDMI Premium Certified Cable” étiquette figurant sur l’emballage du produit. 0 Lorsque vous configurez ce paramétrage sur “8K Amélioré”, nous recommandons d’utiliser un “Ultra High Speed 48 Gbps HDMI cable”. 0 Lorsque ce paramétrage est “Amélioré” ou “8K Amélioré”, configurez le paramétrage du téléviseur ou du périphérique de lecture pour faire correspondre ce paramétrage. 0 Lorsque le paramétrage est “Amélioré” ou “8K Amélioré”, la vidéo pourrait ne pas être lue correctement selon le périphérique de lecture connecté ou du câble HDMI. Dans ce cas, modifiez ce paramétrage sur “Standard”. 0 “Personnalisé” est affiché pour l’élément de configuration si nos installateurs personnalisés ou nos ingénieurs services ont configuré le format de signal HDMI pour cet appareil. 0 “Format signal 4K/8K” peut aussi être réglé avec la procédure suivante. Cependant, l’écran du menu ne s’affiche pas. Suivez les instructions affichées pour procéder aux réglages.

8 bits RGB / YCbCr 4:4:4 10,12 bits

1. Appuyez longuement sur le bouton de l’unité principale ZONE2 SOURCE et STATUS en même temps pendant au moins 3 secondes. “Video Format < PAL>” s’affiche sur l’écran. 2. Appuyez sur DIMMER sur l’appareil principal. “4K/8K Format <Enh>” s’affiche sur l’écran. 3. Utilisez TUNER PRESET CH + ou TUNER PRESET CH – sur l’appareil principal et sélectionner le Format signal 4K/8K. 4. Appuyez sur STATUS sur l’appareil principal pour terminer le réglage.

Format TV Configure la version HDCP pour chaque source d’entrée HDMI. Selon la version HDCP de votre lecteur et de votre téléviseur, il est possible que la vidéo ne soit pas diffusée. Si ce problème survient, utilisez ce paramètre pour définir une version de HDCP. Cela peut permettre de reproduire une vidéo. Automatique (Défaut) :

Détermine le format du signal vidéo à la sortie de la télévision que vous utilisez.

o Format PAL (Défaut) :

Applique automatiquement la version HDCP de cet appareil en fonction de la télévision.

Met à niveau la version HDCP de cet appareil avec la version 1.4. Met à niveau la version HDCP de cet appareil avec la version 2.3.

Sélectionner la sortie PAL. Sélectionner la sortie NTSC.

0 “Format” peut aussi être réglé avec la procédure suivante. Cependant, l’écran du menu ne s’affiche pas. Suivez les instructions affichées pour procéder aux réglages.

1. Appuyez longuement sur le bouton de l’unité principale ZONE2 SOURCE et STATUS en même temps pendant au moins 3 secondes. “Video Format <PAL>” s’affiche sur l’écran. 2. Utilisez TUNER PRESET CH + ou TUNER PRESET CH – sur l’appareil principal et définissez le format du signal vidéo. 3. Appuyez sur STATUS sur l’appareil principal pour terminer le réglage.

0 “Personnalisé” est affiché pour l’élément de configuration si nos installateurs personnalisés ou nos ingénieurs services ont configuré la version HDCP pour cet appareil.

0 Si un format différent du format vidéo du moniteur connecté est défini, l’image ne s’affichera pas correctement.

Entrées Réalisation des réglages concernant la lecture de la source d’entrée. Vous n’avez pas besoin de modifier les réglages pour utiliser l’appareil. Effectuez des réglages lorsque cela s’avère nécessaire.

Affectation des entrées

0 Par défaut, chaque élément est réglé comme suit.

En effectuant les connexions comme indiqué par les sources d’entrée imprimées sur les bornes d’entrée audio/vidéo de cet appareil, il vous suffit d’appuyer une seule fois sur les touches de sélection de la source d’entrée pour lire aisément de l’audio ou de la vidéo à partir d’un dispositif connecté. Veuillez changer l’attribution de la borne d’entrée HDMI, de la borne d’entrée audio numérique, de la borne d’entrée audio analogique, de la borne d’entrée de la vidéo composante, et de la borne d’entrée vidéo lors de la connexion d’une source d’entrée qui diffère de ce qui est imprimé sur les borne d’entrée audio/vidéo de cet appareil. Définit le mode d’entrée audio pour chaque source “INPUT MODE”. “AUTO” est normalement recommandé pour ce réglage. Ceci détecte et lit automatiquement le signal entrant dans cet appareil selon la priorité suivante : HDMI > DIGITAL > ANALOG.

Connecteur d’entrée DIGITAL ANALOG VIDEO COAX1

Entrées/Affectation des entrées Param. défaut CBL/SAT DVD Blu-ray Media Player Game AUX 8K TV Audio

n Utilisateurs de TV/boîtier pour satellite, veuillez noter

Réglez ce paramètre pour changer l’attribution des bornes d’entrée audio numérique aux sources d’entrée. COAX1 (Coaxial) / COAX2 / OPT1 (Optique) / OPT2 : –:

0 Le même connecteur d’entrée peut être affecté à plusieurs sources d’entrée. Par exemple, attribuez le même connecteur d’entrée HDMI à plusieurs sources pour utiliser chaque source d’entrée en combinaison avec l’audio analogique ou numérique selon vos préférences. Dans ce cas, configurez le connecteur audio pour la lecture dans “INPUT MODE”.

Réglez ce paramètre pour changer l’attribution des bornes d’entrée audio analogique aux sources d’entrée. 1 / 2 / 3 / 4 / FRONT :

Réglez ce paramètre pour changer l’attribution des prises d’entrée HDMI aux sources d’entrée.

Attribue une borne d’entrée HDMI à la source d’entrée sélectionnée. N’attribue pas de borne d’entrée HDMI à la source d’entrée sélectionnée.

Attribue une borne d’entrée audio analogique à la source d’entrée sélectionnée. N’attribue pas de borne d’entrée audio analogique à la source d’entrée sélectionnée.

o VIDEO Réglez ce paramètre pour changer l’attribution des bornes d’entrée vidéo composantes et les bornes d’entrée vidéo composites aux sources d’entrée.

0 Seul “HDMI6” peut être attribué à la source d’entrée “8K”. 0 Si “HDMI Contrôle” ou “ARC” est réglé sur “Marche” dans le menu, “HDMI” ne peut pas être affecté à “TV Audio”. (“HDMI Contrôle” (v p. 190), “ARC” (v p. 190)) 0 La fonction eARC ne fonctionne pas lorsque “HDMI” est réglé comme source d’entrée “TV Audio”.

Attribue une borne d’entrée audio numérique à la source d’entrée sélectionnée. N’attribue pas de borne d’entrée audio numérique à la source d’entrée sélectionnée.

o DIGITAL Lors de l’utilisation de la sortie audio numérique sur un téléviseur/ boîtier satellite : Pour lire le signal vidéo attribué à “HDMI” associé au signal audio attribué à “Affectation des entrées” - “DIGITAL”, vous devrez également sélectionner “DIGITAL” dans “INPUT MODE”.

1 / 2 / 3 / 4 / 5 / 6(8K) :

COMP1 (Vidéo de composant) / COMP2 / VIDEO1 / VIDEO2 / FRONT : –:

Attribue une borne d’entrée vidéo à la source d’entrée sélectionnée. N’attribue pas de borne d’entrée vidéo à la source d’entrée sélectionnée.

Réglez les modes d’entrée audio de chaque source d’entrée. Normalement, il est recommandé de régler le mode d’entrée audio sur “AUTO”. AUTO (Défaut) : HDMI : DIGITAL : ANALOG :

Les paramètres “Affectation des entrées” sont rétablis sur les paramètres par défaut.

Détecter automatiquement le signal en entrée et lancer la lecture. Lire uniquement les signaux en provenance de l’entrée HDMI.

Lire uniquement les signaux en provenance de l’entrée audio numérique.

Lire uniquement les signaux en provenance de l’entrée audio analogique.

0 Si l’option “HDMI Contrôle” est réglée sur “Marche” et si un téléviseur compatible ARC est branchée via les bornes HDMI MONITOR 1, le mode d’entrée dont la source d’entrée est “TV Audio” est paramétré sur ARC. 0 Lorsqu’un téléviseur compatible avec la fonction eARC est raccordé à la borne HDMI MONITOR 1, le mode d’entrée dont la source d’entrée est “TV Audio” est verrouillé sur eARC.

Renommer les sources

Permet de supprimer de l’affichage les sources d’entrée qui ne sont pas utilisées.

Une fois modifié, le nom est affiché sur l’écran et sur les écrans de menu de cet appareil. 0 Si le nom de périphérique peut être acquis à partir d’un périphérique HDMI connecté, le nom d’affichage est modifié automatiquement. Utilisez cette fonction pour modifier les noms si nécessaire lorsque le périphérique que vous utilisez diffère de la source d’entrée sur cet appareil.

Ne pas utiliser cette source.

Cette fonction permet de corriger le niveau de lecture de l’entrée audio de la source d’entrée sélectionnée. Utilisez cette fonction s’il y a des différences de niveau du volume d’entrée entre les différentes sources.

Les paramètres “Renommer les sources” sont rétablis sur les paramètres par défaut.

-12 dB – +12 dB (Défaut : 0 dB)

0 Vous pouvez entrer jusqu’à 16 caractères.

Utiliser cette source.

CBL/SAT / DVD / Blu-ray / Media Player / Game / Modifiez le nom de l’affichage de la source d’entrée sélectionnée. AUX / 8K / TV Audio / CD / Phono :

0 Permet de changer le nom d’affichage de la source d’entrée.

0 Les réglages “Niveau des sources” sont mémorisés pour chaque source d’entrée.

Enceintes Les caractéristiques acoustiques des enceintes connectées et du local d’écoute sont mesurées et les réglages les plus précis se font automatiquement. Cette procédure s’appelle “Conf. Audyssey®”. Vous n’avez pas à effectuer “Conf. Audyssey®” lorsque vous avez déjà effectué “Étalonnage enceintes” dans “Assistant de config.”. Pour configurer manuellement les enceintes, utilisez l’option “Config. manuelle” du menu. (v p. 215)

Conf. Audyssey® Pour effectuer les mesures, placez le microphone d’étalonnage du son en différents endroits dans toute la zone d’écoute. Pour un meilleur résultat, il est recommandé d’effectuer la mesure sur six points ou plus, comme illustré (jusqu’à huit points). Lors de la mesure de la seconde position et des suivantes, installez le microphone de calibration du son sur une distance de 60 cm par rapport à la première position de mesure (position d’écoute principale).

0 Si vous exécutez “Conf. Audyssey®”, les fonctions Audyssey MultEQ® XT / Audyssey Dynamic EQ® / Audyssey Dynamic Volume® sont activées. (v p. 182)

SL FL Enceinte avant (G) FR Enceinte avant (D) C Enceinte centrale SW Subwoofer SL Enceinte surround (G) SR Enceinte surround (D)

:Positions de mesure)

o A propos de la position d’écoute principale

REMARQUE La position d’écoute principale est la position où plusieurs auditeurs ou une personne seule s’assoient naturellement dans l’enceinte de l’environnement d’écoute. Avant de lancer la procédure “Conf. Audyssey®”, disposez le microphone de mesures et de configuration dans la position d’écoute principale. Audyssey MultEQ® XT utilise les mesures à partir de ce point pour calculer la distance de l’enceinte, le niveau, la polarité et la valeur de croisement du subwoofer.

0 Le silence doit régner le plus possible dans la pièce. Un bruit de fond peut interrompre les mesures. Fermez les fenêtres et éteignez les appareils électroniques (radios, climatiseurs, éclairages fluorescents, etc.). Les sons émis par ces appareils pourraient avoir une incidence sur les mesures. 0 Pendant les mesures, placez les téléphones portables hors de la pièce d’écoute. Les signaux de téléphonie mobile pourraient perturber les mesures. 0 Pendant les mesures, ne laissez aucun objet sur le passage et ne restez pas debout entre les enceintes et le microphone. De plus, installez le microphone d’étalonnage du son à au moins 50 cm par rapport au mur. À défaut, cela peut se traduire par des lectures incorrectes. 0 Pendant le processus de mesures, les tons de tests audibles proviendront des enceintes et des subwoofers, mais ceci fait partie du fonctionnement normal. S’il y a un bruit de fond dans la pièce, le volume de ces signaux d’essai augmente. 0 Si vous utilisez la touche VOLUME d f de la télécommande ou VOLUME de l’appareil au cours des mesures, celles-ci sont annulées. 0 Il n’est pas possible d’effectuer ces mesures lorsqu’un casque est connecté. Débranchez le casque audio avant de procéder à la configuration “Conf. Audyssey®”.

Procédure pour les réglages des enceintes (Conf. Audyssey®) Préparation

Fixez le microphone d’étalonnage du son fourni pour le support de microphone ou son propre trépied et l’installer dans la position d’écoute principale.

Lors de l’installation du microphone d’étalonnage du son, pointez l’extrémité du microphone vers le plafond et réglez la hauteur afin qu’elle corresponde à celle des oreilles d’un auditeur en position assise.

Si vous utilisez un subwoofer compatible avec les réglages suivants, configurez-le comme indiqué cidessous.

n Subwoofer doté d’un mode direct

Placez le mode direct sur “Marche” et désactivez le réglage du volume et le réglage de la fréquence croisée.

n Subwoofer ne possédant pas de mode direct

Effectuez les réglages suivants: 0 Volume : position 12 heures 0 Fréquence croisée : Fréquence maximale/la plus élevée 0 Filtre passe-bas : Arrêt 0 Mode veille : Arrêt

Connectez le microphone de mesures et de configuration sur la prise SETUP MIC de cet appareil.

Lorsque le microphone de configuration et de mesure est connecté, l’écran suivant s’affiche. .

Conf. Audyssey Votre récepteur AV peut automatiquement mesurer l’acoustique de votre pièce et optimiser vos enceintes avec le microphone fournie. Voir les éléments suivant si nécessaire.

Affectation des Amplis Sélection des canaux Para. Enc. Dolby

Sélectionnez “Démarrer” et appuyez ensuite sur ENTER.

“Conf. Audyssey®” peut également permettre les réglages suivants. 0 Affectation des Amplis Il est possible de changer la sortie du signal à partir des bornes des enceintes SURROUND BACK de cet appareil pour qu’elle corresponde à l’environnement de vos enceintes. (“Affectation des Amplis” (v p. 215)) 0 Sélection des canaux Si les canaux qui ne sont pas utilisés sont définis à l’avance, la mesure des canaux définis est omise et la durée de la mesure peut être réduite. Vous pouvez également modifier le nombre d’enceintes surround arrière. 0 Para. Enc. Dolby Réglez la distance entre l’enceinte Dolby Atmos Enabled et le plafond. Cette option peut être réglée lorsque “Mode affectation” est réglé sur “Dolby avant” ou “Dolby surround” dans le paramétrage “Affectation des Amplis”. (v p. 215)

Suivez les instructions affichées sur l’écran puis appuyez sur “Suivant” pour continuer.

Lorsque l’écran suivant est affiché, sélectionnez “Lancer Test” puis appuyez sur ENTER.

Démarrez les mesures de la première position.

Lorsque l’enceinte détectée est affichée, sélectionnez “Suivant” puis appuyez sur ENTER. Conf. Audyssey Détection d’enceintes

Conf. Audyssey Sélectionnez “Lancer Test” pour démarrer le calibrage. REMARQUE: Vous entendrez des bruits aigus successifs pendant les tests.

Avant Centrale Subwoofer Surround Surr. arrière

:Oui :Oui :Oui :Oui :Non

Refaire Dernier. Test

0 La mesure peut prendre plusieurs minutes.

0 Si “Attention!” s’affiche sur l’écran du téléviseur : 0 Allez à “Message d’erreur” (v p. 213). Vérifiez les points concernés et effectuez les procédures nécessaires.

Disposez le microphone de mesures et de configuration à la position 2, sélectionnez “Continuer”, puis appuyez sur ENTER.

Répétez l’étape 8 pour mesurer les positions 3 à 8.

La mesure du deuxième point démarre. Les mesures peuvent être effectuées jusqu’à huit points.

Placez le microphone à hauteur d’oreille de l’auditeur assis à la deuxième position d’écoute, qui ne doit pas être à plus de 60 cm de la première position, puis sélectionnez “Continuer”...

0 Pour passer la mesure de la quatrième position d’écoute et des suivantes, appuyez sur o pour sélectionner “Compléter” et appuyez sur ENTER pour passer à l’étape 11.

Sélectionnez “Continuer” et appuyez ensuite sur ENTER. Conf. Audyssey

Mesures terminées Sélectionnez pour “Continuer” l’analyse des données...

n Arrêter “Conf. Audyssey®” A Appuyez sur BACK pour afficher l’écran contextuel. B Appuyez sur o pour sélectionner “Oui”, puis appuyez sur ENTER.

Refaire Dernier. Test

Démarrez l’analyse et l’enregistrement des résultats de mesure. 0 L’analyse prend plusieurs minutes. Plus il y a d’enceintes et de positions de mesure, plus l’analyse est longue. REMARQUE

0 Lorsque les résultats de mesure sont en train d’être enregistrés, veillez à ce que l’alimentation ne soit pas hors tension.

Effectuez le paramétrage de Audyssey Dynamic EQ® et Audyssey Dynamic Volume®. L’écran suivant s’affiche lors de l’analyse. Configurez le paramétrage de votre choix.

Lorsque l’analyse et la sauvegarde sont terminées, débranchez le microphone d’étalonnage du son de la prise SETUP MIC de l’appareil principal puis appuyez sur “Suivant”. Conf. Audyssey

Analyse en cours et correction des données. Déconnecter le microphone de votre Récepteur AV.

Audyssey Dynamic EQ assure un son de haute clarté, dans les basses, le son surround aux niveaux de volumes bas pour que vous puissiez profiter de vos films et de vos programmes télévisés tard dans la nuit. Activer Dynamic EQ ? Oui Non

Application des corrections d’ambiance 100%

Analyse des données de la pièce 0% Retour

0 Dynamic EQ corrige la réponse de fréquence en tenant compte

des caractéristiques audio de la pièce et de la capacité auditive humaine de manière à entendre le son, même à faible volume. Ce mode est recommandé lors de l’utilisation de l’appareil avec le volume baissé, comme par exemple lorsque vous regardez un film ou un programme TV au milieu de la nuit. 0 Dynamic Volume ajuste le volume de sortie au niveau optimal tout en surveillant constamment le niveau d’entrée audio de l’appareil. Le contrôle du volume optimal s’effectue automatiquement sans aucune perte de dynamisme et de clarté du son lorsque, par exemple, le volume augmente soudainement dans les spots publicitaires pendant les programmes de télévision.

0 Lorsque vous exécutez Conf. Audyssey® pour la première fois, les données de mesure sont automatiquement enregistrées dans “Présélection 1” de “Présélection des HP”. 0 Si Conf. Audyssey® a déjà été effectuée, l’écran de sélection “Présélection des HP” suivant s’affiche.

Sélectionnez “Détails” et appuyez sur ENTER pour vérifier les résultats de mesure.

0 Les subwoofers peuvent mesurer une distance constatée plus

grande que la distance réelle du fait du retard électrique commun aux subwoofers.

REMARQUE Conf. Audyssey

0 N’activez pas de nouvelles enceintes dans le menu de configuration des enceintes après Conf. Audyssey®. Si ces dernières sont modifiées, exécutez à nouveau Conf. Audyssey® afin de configurer le paramétrage de l’égaliseur de manière optimale.

Sélectionnez le Preset à utiliser. Le préréglage 1 est déjà utilisé, la sélection du préréglage 1 écrasera le réglage précédemment enregistré.

Présélection 1 Présélection 2

Analyse des données de la pièce 0% Retour .

0 Voir “Présélection des HP” pour des informations détaillées sur la fonction Présélection des HP. (v p. 225)

Un message d’erreur s’affiche si “Conf. Audyssey®” n’a pas pu se terminer en raison de la position des enceintes, de l’environnement de mesure, etc Si un message d’erreur s’affiche, vérifiez les éléments concernés et effectuez les mesures nécessaires. Coupez l’alimentation avant de vérifier les connexions des enceintes. Exemples

Aucune enceinte trouvée.

0 Connectez le microphone de mesures et de

0 Toutes les enceintes n’ont pas été détectées.

0 Vérifiez les connexions des enceintes.

n’a pas été détecté.

Le bruit ambiant est trop élevé ou Le niveau est trop bas

0 Il y a trop de bruit dans la pièce.

0 L’enceinte ou l’audio subwoofer est trop faible. 0 L’enceinte affichée n’a pas pu être détectée.

0 L’enceinte affichée est connectée avec des

polarités inversées.

0 Le microphone de mesures et de configuration

configuration fourni sur la prise SETUP MIC de cet appareil.

0 Éteignez ou éloignez l’appareil à l’origine du bruit.

0 Essayez à nouveau lorsque les environs sont silencieux. 0 Vérifiez l’installation et l’orientation des enceintes. 0 Réglez le volume du subwoofer.

0 Vérifiez les connexions des enceintes affichées.

0 Vérifiez les polarités des enceintes affichées.

0 Ce message d’erreur peut s’afficher avec certains

enceintes, même si elles sont connectées correctement. Si vous êtes sûr que le branchement est correct, utilisez p pour sélectionner “Ignorer”, puis appuyez sur ENTER.

Retour aux réglages “Conf. Audyssey®”

Si vous définissez “Réinitialisez” sur “Restaurez”, vous pouvez revenir au résultat de la mesure de “Conf. Audyssey®” (valeur calculée au départ par MultEQ® XT), même lorsque vous avez modifié chaque réglage manuellement. Conf. Audyssey Votre récepteur AV peut automatiquement mesurer l’acoustique de votre pièce et optimiser vos enceintes avec le microphone fournie. Voir les éléments suivant si nécessaire.

Affectation des Amplis Sélection des canaux Para. Enc. Dolby Voir les résultats Réinitialisez Démarrer .

Permet de sélectionner la méthode d’utilisation de l’amplificateur de puissance en fonction de votre système d’enceintes. Voir “Configuration de l’enceinte et “Affectation des Amplis” les réglages” (v p. 41) concernant la configuration d’enceinte et la connexion.

Permet de sélectionner la méthode d’utilisation de l’amplificateur de puissance. Surround arrière (Défaut) : Avant haut : Avant plafond : Centre plafond : Dolby avant : Dolby surround :

Utilisez cette procédure pour régler manuellement les enceintes ou si vous souhaitez modifier les réglages effectués avec la procédure de “Conf. Audyssey®”. 0 Si vous activez de nouvelles enceintes dans le menu de configuration des enceintes après avoir effectué Conf. Audyssey®, vous ne pourrez plus sélectionner Audyssey MultEQ® XT, Audyssey Dynamic EQ® ni Audyssey Dynamic Volume®. (v p. 182) 0 Modification des paramètres suivants : Les réglages de taille des enceintes (Grande ou Petite) / Distances / Niveaux / Crossover ne désactivent pas Audyssey® et ne nécessitent pas d’effectuer à nouveau Conf. Audyssey®. 0 La “Config. manuelle” peut être utilisée même s’il n’y a pas eu modification des réglages. Effectuez des réglages uniquement si cela s’avère nécessaire.

Réglage de la lecture 7.1 canaux avec des enceintes surround arrière. Réglage de la lecture 7.1 canaux avec des enceintes avanthaut. Réglage de la lecture 7.1 canaux avec des enceintes supérieures avant. Réglage de la lecture 7.1 canaux avec des enceintes supérieures centrales. Réglage de la lecture 7.1 canaux avec des enceintes avant Dolby Atmos Enabled. Réglage de la lecture 7.1 canaux avec des enceintes surround Dolby Atmos Enabled.

Réglage pour l’affectation de l’amplificateur de puissance intégré de l’appareil pour la ZONE2 et la sortie audio en stéréo. Réglage pour utiliser les enceintes avant via la connexion bi-ampli. Paramétrage de la lecture avec une deuxième enceinte avant. Vous pouvez commuter la lecture entre l’enceinte avant A et B en fonction de vos préférences. Commutez l’enceinte avant en utilisant “Enceintes avant” dans le menu. (v p. 225)

Sélectionnez si oui ou non les enceintes sont présentes, la capacité de lecture pour les fréquences de graves basses et la taille des enceintes.

Définir le type d’enceinte avant. Grande (Défaut) : Petite :

Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences. Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

0 Lorsque “Subwoofer” est réglé sur “Non”, “Avant” est automatiquement réglé sur “Grande”. 0 Lorsque “Avant” est réglé sur “Petite”, vous ne pouvez pas régler d’enceintes autres que “Avant” à “Grande”.

Petite (Défaut) : Aucun :

Définir la présence et la taille des enceintes surround.

Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.

Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

Réglage à utiliser lorsqu’aucune enceinte centrale n’est connectée.

Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences. Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

Réglage à utiliser quand les enceintes surround ne sont pas connectées.

0 Si “Surround” est réglé sur “Aucun”, “Surr. arrière” et “Dolby surr.” sont automatiquement réglés sur “Aucun”.

Définir la présence d’un subwoofer. Oui (Défaut) :

Réglage à utiliser lorsque le système comprend un subwoofer. Réglage à sélectionner lorsqu’aucun subwoofer n’est connecté.

0 Lorsque “Subwoofer” est réglé sur “Non” et que vous configurez “Avant” à “Petite”, “Subwoofer” est automatiquement réglé sur “Oui”.

Définir la présence et la taille de l’enceinte centrale. Grande :

Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

Réglage à utiliser quand les enceintes arrière surround ne sont pas connectées.

2 enceintes (Défaut) :

Réglage à utiliser lorsqu’il y a deux enceintes arrière surround.

Définir la présence et la taille des enceintes avant-haut.

Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.

Petite (Défaut) : Aucun :

Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences. Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

Réglage à utiliser lorsque les enceintes avant-haut ne sont pas connectées.

0 Lorsque le réglage “Mode affectation” est “Avant haut”, vous pouvez effectuer ce réglage. (v p. 215)

Réglage à utiliser lorsqu’il n’y a qu’une enceinte surround arrière. Connectezvous à la borne L au SURROUND BACK lorsque ce paramétrage est sélectionné.

0 Lorsque le réglage “Mode affectation” est “Surround arrière”, vous pouvez effectuer ce réglage. (v p. 215)

Définir la présence, la taille et le nombre d’enceintes arrière surround. Grande :

Petite (Défaut) : Aucun :

Réglez la présence et la taille des enceintes supérieures centrales.

Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.

Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

Sélectionnez lorsque les enceintes supérieures avant ne sont pas connectées.

0 Lorsque le réglage “Mode affectation” est “Avant plafond”, vous pouvez effectuer ce réglage. (v p. 215)

Réglez la présence et la taille des enceintes supérieures avant. Grande :

Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences. Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences. Sélectionnez lorsque les enceintes centrales supérieures ne sont pas connectées.

0 Lorsque le réglage “Mode affectation” est “Centre plafond”, vous pouvez effectuer ce réglage. (v p. 215)

Petite (Défaut) : Aucun :

Réglez la présence et la taille des enceintes Dolby surround.

Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.

Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

Sélectionnez lorsque les enceintes avant Dolby ne sont pas connectées.

0 Lorsque le réglage “Mode affectation” est “Dolby avant”, vous pouvez effectuer ce réglage. (v p. 215)

Réglez la présence et la taille des enceintes Dolby avant. Grande :

Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences. Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences. Sélectionnez lorsque les enceintes d’ambiance Dolby ne sont pas connectées.

0 Lorsque le réglage “Mode affectation” est “Dolby surround”, vous pouvez effectuer ce réglage. (v p. 215)

0.00 m – 18.00 m / 0.0 ft – 60.0 ft

Permet de régler la distance entre la position d’écoute et les enceintes. Avant d’effectuer les réglages, mesurez la distance entre la position d’écoute et les différentes enceintes.

0 Les enceintes qui peuvent être sélectionnées sont différentes selon les réglages “Affectation des Amplis” et “Config. enceintes”. (“Affectation des Amplis” (v p. 215), “Config. enceintes” (v p. 216)) 0 Réglages par défaut : Avant G / Avant D / Avant haut G / Avant haut D / Centrale / Dolby avant G / Dolby avant D / Subwoofer : 3,60 m (12,0 ft) Enceintes différentes de celles mentionnées ci-dessus : 3,00 m (10,0 ft) 0 Réglez la différence de distance entre enceintes à moins de 6,00 m (20,0 ft).

Permet de régler l’unité de distance. Mètres (Défaut) Pieds

Permet de régler l’incrément minimum de réglage de la distance. 0.1 m / 0.01 m (Défaut : 0.1 m) 1 ft / 0.1 ft

Réglez la distance entre l’enceinte Dolby Atmos Enabled et le plafond.

Réglez le volume de la tonalité de test à l’identique à la position d’écoute lorsqu’il est envoyé depuis chaque enceinte.

0.90 m - 3.30 m / 3.0 ft - 11.0 ft (Défaut : 1.80 m / 6.0 ft)

o Démar. tonalite d'essai

Un son test est émis depuis l’enceinte sélectionnée. Pendant l’écoute du son test, ajustez le volume de sortie sur l’enceinte sélectionnée.

0 Cette option peut être réglée lorsque “Dolby avant” ou “Dolby surr.” est réglé sur “Grande” ou “Petite” dans “Config. enceintes”.

–12.0 dB – +12.0 dB (Défaut : 0.0 dB)

Les paramètres “Distances” sont rétablis sur les paramètres par défaut.

0 Le paramétrage “Niveaux” est reflété dans tous les modes son. 0 Si vous souhaitez régler le niveau du canal pour chaque source d’entrée, effectuez les réglages dans “Réglage niv. Canal”. (v p. 135) 0 Lorsque le casque est connecté à la borne PHONES de cet appareil, vous ne pouvez pas régler l’option “Niveaux”.

Les paramètres “Niveaux” sont rétablis sur les paramètres par défaut.

40 Hz / 60 Hz / 80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz / 150 Hz / 180 Hz / 200 Hz / 250 Hz (Défaut : 80 Hz)

Permet de régler en fonction de la fréquence de limite inférieure des fréquences de base qui peuvent être lues sur chaque enceinte. Voir le manuel des enceintes pour plus de renseignements concernant la fréquence croisée.

0 Le paramètre “Crossover” peut être réglé lorsque le réglage du paramètre “Mode subwoofer” est “LFE+Main” ou lorsque l’une des enceintes est réglée sur “Petite”. (v p. 224) 0 La fréquence croisée par défaut est “80 Hz”. Il s’agit du réglage idéal pour un fonctionnement optimal avec la plus grande gamme d’enceintes. Nous recommandons un réglage à une fréquence supérieure à la fréquence croisée lorsque de petites enceintes sont utilisées. Par exemple, effectuez le réglage sur “250 Hz” lorsque la plage de fréquence des enceintes est 250 Hz – 20 kHz. 0 Le son endessous de la fréquence de croisement est coupé de la sortie des enceintes définies dans “Petite”. Cette fréquence de coupure des graves est émise par le subwoofer ou par les enceintes avant. 0 Les enceintes qui peuvent être réglées quand l’option “Individuel” est sélectionnée sont différentes selon le réglage du paramètre “Mode subwoofer”. (v p. 224)

o Select. H-P Permet de sélectionner le mode de définition de la fréquence croisée.

o Sélection de la fréquence croisée

Permet de régler la même fréquence croisée pour toutes les enceintes. Permet de sélectionner les points de croisement pour chaque enceinte individuellement.

0 Quand “LFE” est sélectionné, les enceintes réglées sur “Petite” pour “Config. enceintes” peuvent être réglées. Si les enceintes sont réglées sur “Grande”, “Total” s’affiche et le réglage ne peut pas être effectué. (v p. 216) 0 Lorsque “LFE+Main” est sélectionné, les enceintes peuvent être réglées peu importe le réglage “Config. enceintes”. (v p. 216)

Permet de régler la gamme d’émission du signal LFE. Réglez cela lorsque vous souhaitez changer la fréquence de lecture (point de filtre passe-bas) du subwoofer.

Permet de configurer la reproduction de la gamme de signaux subwoofer et LFE.

80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz / 150 Hz / 180 Hz / 200 Hz / 250 Hz (Défaut : 120 Hz)

Permet de sélectionner les signaux de la gamme des graves qui seront reproduits par le subwoofer.

Le signal de gamme des graves du canal réglé sur la taille d’enceinte “Petite” est ajouté à la sortie de signal LFE du subwoofer. Le signal de gamme basse de tous les canaux est ajouté à la sortie de signal LFE du subwoofer.

0 “Mode subwoofer” peut être défini lorsque “Config. enceintes” - “Subwoofer” dans le menu est défini sur autre que “Non”. (v p. 217) 0 Écoutez de la musique ou un film puis sélectionnez le mode produisant les graves les plus puissants. 0 Si “Config. enceintes” - “Avant” et “Centrale” sont réglés sur “Grande”, et que “Mode subwoofer” est réglé sur “LFE”, il se peut que les subwoofers n’émettent aucun son, selon le signal d’entrée ou le mode sonore sélectionné. (v p. 216) Sélectionnez “LFE+Main” si vous voulez que les signaux des graves soient toujours reproduits par le subwoofer.

o LPF pour LFE Graves

L’enceinte avant A est utilisée.

Les deux enceintes avant A et B sont utilisées.

Présélection des HP Vous pouvez enregistrer deux réglages d’enceinte pour une adaptation aux environnements dans lesquels vous utilisez vos enceintes. Par exemple, vous pouvez facilement configurer deux préréglages pour basculer entre les réglages de l’égaliseur ou des enceintes mesurés à l’aide de Conf. Audyssey® si les caractéristiques de votre pièce diffèrent en fonction de facteurs tels que l’utilisation de l’écran ou non. Si vous souhaitez utiliser un préréglage, sélectionnez le préréglage que vous souhaitez utiliser, puis configurez des paramètres tels que Conf. Audyssey® ou les paramètres des enceintes pour enregistrer ces paramètres dans le préréglage que vous avez sélectionné.

Permet de définir l’enceinte avant A/B à utiliser pour chaque mode audio. A (Défaut) :

L’enceinte avant B est utilisée.

0 Cette option peut être sélectionnée lorsque “Mode affectation” est défini sur “Front B”. (v p. 216)

Présélection 1 (Défaut) :

Enregistre les paramètres dans Préréglage 1. Enregistre les paramètres dans Préréglage 2.

0 Les paramètres suivants sont enregistrés dans les préréglages. 0 0 0 0 0 0 0 0

“Affectation des Amplis” réglages “Config. enceintes” réglages “Distances” réglages “Niveaux” réglages “Crossover” réglages “Graves” réglages “Enceintes avant” réglages

Données “MultEQ® XT” Données “EQ Graphic” 0 0 Ce réglage peut aussi être configuré à l’aide de “Présélection des HP” dans le menu d’option. (v p. 140)

Réseau Pour utiliser cet appareil en le connectant à un réseau domestique, vous devez configurer les paramètres réseau. Si vous effectuez cette opération via DHCP, définissez “DHCP” sur “Marche”. (Réglage par défaut.) Cet appareil pourra ainsi utiliser votre réseau domestique. Lorsque vous affectez une adresse IP à chaque appareil manuellement, vous devez affecter une adresse IP à cet appareil à l’aide des réglages “Adresse IP” et entrer des informations sur votre réseau domestique (LAN) telles que l’adresse de passerelle et le masque de sous-réseau, etc.

Affichage des informations sur le réseau.

Choisissez s’il faut connecter le réseau domestique à un réseau local sans fil ou à un LAN câblé. Lorsque vous vous connectez au réseau avec un LAN câblé, sélectionnez “Filaire (Ethernet)” après la connexion d’un câble LAN. Lors de la connexion au réseau avec un réseau local sans fil, sélectionnez “Sans fil (Wi-Fi)” et configurez le “Config. Wi-Fi”. (v p. 227)

Nom convivial / Connexion / SSID / DHCP / Adresse IP / Adresse MAC (Ethernet) / Adresse MAC (Wi-Fi) / Puissance du signal Wi-Fi

Sélectionnez la méthode de connexion au réseau domestique (LAN). Filaire (Ethernet) : Sans fil (Wi-Fi) (Défaut) :

Utilisez un câble LAN pour se connecter à un réseau.

Utilisez la fonction de réseau local sans fil (Wi-Fi) pour se connecter à un réseau.

o Utiliser le dispositif iOS Config. Wi-Fi

Utilisez votre périphérique iOS (iPhone/iPod/iPad) pour vous connecter au réseau. En connectant votre périphérique iOS à cet appareil en Wi-Fi, l’appareil peut être automatiquement connecté au même réseau que votre périphérique.

Connectezvous à un routeur de réseau local sans fil (Wi-Fi). Le routeur peut être connecté par les moyens suivants. Sélectionnez la méthode de connexion en fonction de votre environnement domestique.

1. Sélectionnez “Utiliser le dispositif iOS” sur l’écran du téléviseur. 2. Vérifiez que votre appareil iOS est connecté au routeur du réseau local sans fil (Wi-Fi) et sélectionnez “Marantz SR5015” depuis “CONFIGURER UN HAUT-PARLEUR AIRPLAY...” en bas de l’écran de configuration Wi-Fi de votre appareil iOS. 3. Tapez “Suivant” sur l’écran du périphérique iOS.

o Recherche de réseaux

Sélectionnez le réseau auquel vous souhaitez vous connecter à partir de la liste des réseaux possibles affichée sur l’écran du téléviseur. 1. Sélectionnez le réseau auquel vous souhaitez vous connecter à partir de la liste des réseaux sans fil. Sélectionnez “Rescan” si le réseau est introuvable. 2. Entrez votre mot de passe et sélectionnez “OK”.

0 La version du micrologiciel du périphérique iOS doit prendre en charge iOS 7 une version ultérieure.

o Routeur WPS Conseils

Utilisez un routeur compatible WPS pour vous connecter en appuyant sur le bouton. 1. Sélectionnez “Bouton poussoir” sur l’écran du téléviseur. 2. Commutez vers le mode WPS en appuyant sur la touche WPS du routeur auquel vous souhaitez vous connecter. 0 La durée pour appuyer sur la touche varie en fonction du routeur. 3. Sélectionnez “Connecter” sur l’écran du téléviseur dans les 2 minutes.

Saisissez le nom (SSID) et le mot de passe du réseau auquel vous souhaitez vous connecter. 1. Réglez les éléments suivants. SSID :

Sécurité : Mot de passe :

Entrez le nom du réseau sans fil (SSID). Sélectionnez la méthode de cryptage selon le paramètre de cryptage du point d’accès que vous utilisez. Entrez le mot de passe.

2. Sélectionnez “Connecter” à la fin du paramétrage.

0 Le paramétrage du réseau local sans fil (Wi-Fi) de cet appareil peut également être configuré à partir d’un ordinateur ou d’une tablette qui prend en charge la connexion au réseau local sans fil.

Configurez l’adresse IP. 0 Si vous utilisez un routeur haut débit (fonction DHCP), les informations requises pour la connexion réseau telles que l’adresse IP seront automatiquement configurées puisque la fonction DHCP est réglée sur “Marche” dans les paramètres par défaut de l’appareil. 0 Paramétrez les informations de Adresse IP, Masq. sous-rés., Passerelle défaut et du serveur DNS seulement lors de l’attribution d’une adresse IP fixe ou en se connectant à un réseau sans la fonction DHCP.

1. Maintenez enfoncées les touches ZONE2 SOURCE et TUNER PRESET CH + de l’appareil principal pendant au moins 3 secondes, lorsque l’alimentation est sous tension. 2. Connectez le réseau local sans fil du PC ou de la tablette utilisé pour le “Marantz SR5015” lorsque le message “Connectez votre dispositif Wi-Fi au réseau Wi-Fi appelé “Marantz SR5015”.” apparaît à l’écran. 3. Démarrez le navigateur et saisissez “192.168.1.16/settings/” dans l’URL. 4. Utilisez le navigateur pour saisir le paramétrage, sélectionnez “Connecter” puis quittez le paramétrage.

0 La clé par défaut de cet appareil est réglée sur “1”. Définissez la clé par défaut du routeur sur “1” pour utilisation.

DHCP -Adresse IP -Masq. sous-rés. -Passerelle défaut

-DNS Arrêt 000.000.000.000 000.000.000.000 000.000.000.000 000.000.000.000

Enregistrer Annulez Configure automatiquement ou manuellement les paramètres du réseau .

Lorsque vous êtes connecté à une passerelle (routeur), entrez son adresse IP.

Permet de configurer les réglages réseau automatiquement à partir de votre routeur.

o DNS Entrez l'adresse du DNS indiquée dans la documentation donnée par votre fournisseur.

Permet de configurer les réglages réseau manuellement.

o Adresse IP Régler l’adresse IP dans les limites indiquées ci-dessous. 0 La fonction Network Audio ne peut pas être utilisée si d’autres adresses IP sont réglées. CLASS A : 10.0.0.1 - 10.255.255.254 CLASS B : 172.16.0.1 - 172.31.255.254 CLASS C : 192.168.0.1 - 192.168.255.254

0 Si vous ne pouvez pas vous connecter à internet, vérifiez à nouveau les connexions et la configuration. (v p. 67) 0 Si vous ne savez pas vérifier une connexion internet, contactez votre ISP (Internet Service Provider) ou le fournisseur de votre ordinateur.

Lorsque vous connectez directement un modem xDSL ou un adaptateur terminal à cet appareil, entrez le masque de sous-réseau indiqué dans la documentation donnée par votre fournisseur. Entrer en général “255.255.255.0”.

Permet de sélectionner la manière de se connecter au réseau. Marche (Défaut) :

Active la communication réseau en mode Veille. Arrêt en veille (Défaut) :

Le nom convivial est le nom par lequel cet appareil est désigné sur le réseau. Vous pouvez modifier le nom convivial selon vos préférences.

Arrêt des fonctions réseau en veille.

Le réseau est activé en mode veille. L’unité principale peut être contrôlée avec un contrôleur compatible réseau.

Sélectionnez un nom convivial à partir de la liste. Quand vous sélectionnez “Autre”, vous pouvez modifier le nom convivial selon vos préférences.

Home Theater / Living Room / Family Room / Guest Room / Kitchen / Dining Room / Master Bedroom / Bedroom / Den / Office / Autre

0 En utilisant la fonction de contrôle Internet, Marantz 2016 AVR Remote App ou HEOS App, réglez le paramétrage “Commande réseau” sur “Toujours actif”.

0 Si “Commande réseau” est réglé sur “Toujours actif”, l’appareil consomme plus d’énergie en mode veille.

0 Vous pouvez entrer jusqu’à 30 caractères. 0 Lors de la première utilisation, le nom convivial par défaut est “Marantz SR5015”.

Permet de restaurer à sa valeur par défaut le nom convivial, qui a été modifié.

Permet de vérifier si cet appareil a accès à Internet (WAN).

Permet de vérifier la connexion réseau.

o Connexion physique

Permet de vérifier la connexion physique du port LAN. Erreur :

Le câble LAN n’est pas connecté. Vérifiez la connexion.

0 Lorsque connecté via un réseau local sans fil, “Connexion s’affiche.

Échec de la connexion à Internet. Vérifiez l’environnement de connexion Internet ou les paramètres du routeur.

Réglages pour Apple AirPlay. Marche (Défaut) :

Permet de vérifier la connexion entre l’appareil et le routeur.

Échec de la communication avec le routeur. Vérifiez les paramètres du routeur.

Compte HEOS Effectuez les réglages Compte HEOS. Un Compte HEOS est nécessaire pour utiliser Favoris HEOS. Le menu affiché diffère selon l’état du Compte HEOS.

Vous ne vous êtes pas connecté

Vous êtes déjà connecté

o J'ai un compte HEOS

Si vous avez déjà créé un Compte HEOS, entrez votre identifiant et votre mot de passe pour vous connecter.

Le Compte HEOS en cours s’affiche.

o Changer l'emplacement

Modifier les paramètres régionaux pour le Compte HEOS en cours.

Si vous n’avez pas de Compte HEOS, créez un nouveau Compte HEOS.

o Changer le mot de passe

Modifier le mot de passe pour le Compte HEOS en cours.

o Mot de passe oublié

o Supprimer le compte

En cas d’oubli du mot de passe, un courriel expliquant comment le réinitialiser vous sera envoyé.

Supprimer le Compte HEOS en cours.

Se déconnecter du Compte HEOS en cours.

Général Effectuer d’autres réglages.

ECO Permet de régler la langue d’affichage du menu sur l’écran du téléviseur.

Configurez le paramétrage du ECO Mode et du mode veille automatique.

English / Deutsch / Français / Italiano / Español / Nederlands / Svenska / Pусский / Polski(Défaut : English)

o Mode ECO Ce mode peut réduire la consommation d’énergie et la production de chaleur de cet appareil lorsqu’il est sous tension. Ceci est obtenu en réduisant la ligne d’alimentation de l’amplificateur de puissance, et par conséquent la puissance maximale de sortie.

0 “Langue” peut aussi être réglé avec la procédure suivante. Cependant, l’écran du menu ne s’affiche pas. Suivez les instructions affichées pour procéder aux réglages. 1. Appuyez longuement sur le bouton de l’unité principale ZONE2 SOURCE et STATUS en même temps pendant au moins 3 secondes. “Video Format <PAL>” s’affiche sur l’écran. 2. Appuyez deux fois sur DIMMER sur l’appareil principal. “GUI Language ENGLISH” s’affiche sur l’écran. 3. Utilisez TUNER PRESET CH + ou TUNER PRESET CH – sur l’appareil principal et définissez la langue. 4. Appuyez sur STATUS sur l’appareil principal pour terminer le réglage.

Automatique (Défaut) :

Les économies d’énergie sont toujours activées, quel que soit le volume ou le signal d’entrée.

0 Lorsque l’appareil bascule entre les différents états d’économie d’énergie en “Mode ECO : Automatique”, vous pourriez entendre un cliquetis provenant de l’intérieur de cet appareil, ceci est normal. 0 Si le contenu est mis en pause pendant plus de 2 minutes et que la lecture reprend depuis la même source aux niveaux existants de volume élevés, il peut y avoir un court délai avant que la puissance maximale ne soit rétablie. 0 “Mode ECO” peut également être modifié en appuyant sur ECO G sur la télécommande.

Ceci vous offre le meilleur équilibre entre les économies d’énergie et la puissance de sortie maximale : Aux faibles niveaux de volume, les économies d’énergie sont activées. Si vous augmentez le volume sonore, les économies d’énergie sont automatiquement désactivées, ce qui vous permet de bénéficier d’une puissance de sortie maximale sans distorsion. Si le volume est réglé à un niveau élevé mais qu’aucun signal d’entrée n’est détecté pendant plus de 2 minutes, cet appareil activera des économies d’énergie. Lorsqu’un signal d’entrée est détecté à nouveau ou que la source d’entrée est modifiée, cet appareil désactivera automatiquement à nouveau les économies d’énergie aux niveaux de volume élevés. Aucune économie d’énergie.

o Marche (par défaut)

Marche : Automatique : Arrêt :

Affichez la consommation électrique de cet appareil à l’aide d’un compteur sur l’écran du téléviseur.

Le Mode ECO sera réglé sur les réglages précédent avant la mise hors tension de l’alimentation.

Lorsque l’appareil est sous tension, le mode sera toujours commuté vers Mode ECO dans “Marche”.

Automatique (Défaut) : Arrêt :

Lorsque l’appareil est sous tension, le mode sera toujours commuté vers Mode ECO dans “Automatique”.

Affichez toujours le compteur sur l’écran du téléviseur.

Affichez le compteur lors du changement de mode ou de volume. Ne pas afficher le compteur.

Lorsque l’appareil est sous tension, le mode sera toujours commuté vers Mode ECO dans “Arrêt”.

o Affichage à l'écran

Réglez le mode sur le mode ECO lorsque l’appareil est sous tension. Dernière (Défaut) :

Lorsqu’il n’y a aucune opération pendant une certaine période de temps définie ici, l’appareil se met automatiquement hors tension même s’il y a une entrée audio ou vidéo.

Permet de régler la durée avant le basculement en mode veille auto lorsqu’aucun signal audio ou vidéo n’est émis de cet appareil. Avant que l’appareil n’entre en mode veille, “Veille auto” s’affiche sur l’écran de l’appareil, ainsi que sur l’écran du menu.

30 min : 15 min (Défaut) : Arrêt :

Paramétrez de manière à ce que l’alimentation de l’appareil commute automatiquement en mode veille.

4 heures : 2 heures :

L’appareil passe en mode veille au bout de 60 minutes.

L’appareil passe en mode veille au bout de 30 minutes.

Met la ZONE2 en état de veille au bout d’environ 8 heures. Met la ZONE2 en état de veille au bout d’environ 4 heures. Met la ZONE2 en état de veille au bout d’environ 2 heures.

Ne met pas automatiquement la ZONE2 en état de veille.

L’appareil passe en mode veille au bout de 15 minutes.

L’appareil ne passe pas automatiquement au mode veille.

Les appareils disponibles sont affichés dans la liste dès que vous démarrez le mode de jumelage sur les écouteurs Bluetooth que vous souhaitez connecter. Sélectionnez vos écouteurs Bluetooth dans la liste pour les jumeler. Cet appareil ne peut être jumelé qu’avec un seul casque Bluetooth à la fois. Toutefois, il est possible d’enregistrer jusqu’à 8 casques Bluetooth. Commutez entre les appareils enregistrés depuis Liste des périphériques dans le menu de configuration “Émetteur Bluetooth”. Pour supprimer de la liste un appareil Bluetooth enregistré, utilisez les boutons ui pour le sélectionner, puis appuyez sur le bouton OPTION et sélectionnez “Oubliez cet appareil”.

Configurez l’émetteur Bluetooth de cet appareil. Réglé pour utiliser un casque Bluetooth pour écouter le son reproduit dans la MAIN ZONE.

Permet d’activer/de désactiver l’émetteur Bluetooth.

Permet de désactiver la fonction d’émetteur Bluetooth.

Permet d’activer la fonction d’émetteur Bluetooth.

0 “Mode de sortie” peut également être configuré à partir de “Émetteur Bluetooth” dans le menu d’options. 0 Les enceintes Bluetooth compatibles avec le profil A2DP peuvent être connectées en suivant les mêmes étapes que pour connecter un casque Bluetooth.

Permet de sélectionner la méthode de sortie audio. Le son est transmis au casque Bluetooth et aux enceintes de la zone principale.

Bluetooth + HP (Valeur par défaut):

Le son est transmis uniquement au casque Bluetooth.

Bluetooth uniquement:

0 Les fonctions d’émetteur et de récepteur Bluetooth ne peuvent pas être utilisées simultanément. Les paramètres de ce menu ne sont pas disponibles lorsque vous écoutez de la musique sur un périphérique Bluetooth dans une zone. 0 Même lorsque “Émetteurs” est réglé sur “Marche”, vous pouvez appuyer sur Bluetooth sur la télécommande pour sélectionner la source “Bluetooth” et activer la fonction de récepteur Bluetooth. Pour écouter de la musique stockée sur des périphériques Bluetooth, tels que les smartphones sur cet appareil, appuyez sur Bluetooth sur la télécommande pour commuter la source d’entrée sur Bluetooth, puis reconnectez le périphérique Bluetooth. 0 Les paramètres du menu pour l’émetteur Bluetooth ne sont pas disponibles lorsque cet appareil est regroupé dans l’application HEOS.

Affiche le périphérique Bluetooth connecté à cet appareil.

o Liste des périphériques

Réglez le niveau de sortie du volume.

Permet de régler les paramètres de lecture audio avec un système ZONE2.

1 – 98 (–79 dB – 18 dB) :

0 Les valeurs réglées pour “Limite volume” et “Vol. allumage” s’affichent en fonction du réglage spécifié pour le volume “Échelle”. (v p. 181) 0 Cette option peut être sélectionnée lorsque “Mode affectation” est défini sur “ZONE2”. (v p. 216)

o Niveau canal Gauche

Le volume peut être réglé. Le volume est fixé au niveau souhaité. Impossible de régler le volume avec la télécommande.

0 La valeur en décibels (dB) s’affiche lorsque le paramétrage “Échelle” est défini sur “ –79.5 dB – 18.0 dB”. (v p. 181)

Ajuster le niveau du canal gauche.

-12 dB – +12 dB (Défaut : 0 dB)

Réglages de volume maximum.

o Niveau canal Droit

60 – 80 (–20 dB – 0 dB) (Défaut : 70 (-10 dB))

Ajuster le niveau du canal droit.

-12 dB – +12 dB (Défaut : 0 dB)

Ne pas utiliser de volume maximum.

0 Cette option peut être sélectionnée lorsque “Niveau volume” est défini sur “Variable”. (v p. 239) 0 La valeur en décibels (dB) s’affiche lorsque le paramétrage “Échelle” est défini sur “-79.5 dB - 18.0 dB”. (v p. 181)

Sourdine : 1 – 98 (–79 dB – 18 dB) :

Changez le titre d’affichage de chaque zone selon votre choix.

Utiliser les réglages mémorisés à partir de la dernière session.

Toujours passer en sourdine au démarrage de l’appareil.

Le volume est réglé au niveau défini.

Changez le nom de sélection intelligente qui s’affiche sur l’écran du téléviseur pour celui que vous préférez. Sélect. choix 1 / Sélect. choix 2 / Sélect. choix 3 / Sélect. choix 4

Régler le niveau d’atténuation pendant la mise en sourdine. Complet (Défaut) :

Le son est complètement coupé.

Le son est abaissé de 20 dB.

Le réglage par défaut est restauré pour éditer le nom de zone.

0 Vous pouvez entrer jusqu’à 10 caractères.

0 Cette option peut être sélectionnée lorsque “Niveau volume” est défini sur “Variable”. (v p. 239) 0 La valeur en décibels (dB) s’affiche lorsque le paramétrage “Échelle” est défini sur “-79.5 dB - 18.0 dB”. (v p. 181)

Définir le volume à la mise en marche de l’appareil. Dernière (Défaut) :

0 Vous pouvez entrer jusqu’à 16 caractères.

Le son est abaissé de 40 dB.

Le réglage par défaut est restauré pour éditer le nom de sélection intelligente.

Permet de régler les paramètres relatifs à l’afficheur.

n Lors du réglage de la zone (MAIN ZONE / ZONE2)

Régler la luminosité d’affichage de cet appareil.

L’activation de la Sortie Trigger se fait par l’intermédiaire d’un lien à l’alimentation de la zone réglée sur “Marche”.

n Lors du réglage de la source d’entrée

Activez le déclenchement si la source d’entrée réglée sur “Marche” est sélectionnée.

n Lors du réglage pour le moniteur HDMI Activez le Trigger dans ce mode.

Luminosité d’affichage normale.

Luminosité très faible.

Luminosité d’affichage réduite.

Désactiver l’affichage.

0 Vous pouvez également ajuster l’affichage en tournant la molette DIMMER sur l’appareil principal.

Activez le trigger si le moniteur HDMI réglé sur “Marche” est sélectionné.

N’activez pas le Trigger dans ce mode.

Sélectionnez les conditions d’activation du déclenchement. Pour des détails sur la manière de connecter la prise DC OUT, voir “Prise DC OUT” (v p. 70).

Active les Mises à Jour Automatiques pour que les futures mises à jour soient téléchargées et installées automatiquement lors de la mise en veille de l’appareil.

Permet de vérifier les dernières informations micrologicielles relatives aux mises à jour et mises à niveau, de mettre à jour le micrologiciel et de régler l’affichage des messages de notification pour les mises à niveau.

o Vérifier mise à jour

Cet appareil fera automatiquement la mise à jour la plus récente en micrologiciel lors de sa mise en veille.

Vérifier pour les mises à jour du micrologiciel. Le micrologiciel peut être mis à jour si la mise à jour du micrologiciel a été publiée.

Mettre à jour plus tard :

Effectuez le processus de mise à jour. Lorsque la mise à jour démarre, l’écran de menu se ferme. Pendant la mise à jour, la progression s’affiche sur l’écran. Mettre à jour plus tard.

Active les Mises à Jour Automatiques. Désactive les Mises à Jour Automatiques.

Changer le fuseau horaire. Définir le fuseau horaire qui correspond à votre zone géographique.

0 Cet appareil relance automatiquement la mise à jour si la mise à jour échoue. S’il n’est pas possible d’effectuer encore une mise à jour, le message “Update Error” apparaît sur l’affichage, suivi de l’un des messages suivants. Consultez “Dépistage des pannes” – “Messages d’erreur de mise à jour/mise à niveau” pour de l’information sur les messages d’erreur de mise à jour. (v p. 272) Vérifiez les conditions en fonction du message et réessayez d’effectuer la mise à jour. 0 Ce menu ne peut pas être sélectionné lorsque “Autorise mise à jour” est réglé sur “Arrêt”.

0 Ce menu ne peut pas être sélectionné lorsque “Autorise mise à jour” est réglé sur “Arrêt”.

o Autorise mise à jour

o Notifi. de mise à niv.

Activer ou désactiver les mises à jour et mises à niveau pour cet appareil. Marche (Défaut) :

Lorsque la mise à niveau la plus récente est disponible, un message de notification s’affiche sur l’écran du téléviseur à la mise sous tension. Le message d’information s’affiche pendant environ 40 secondes lorsque l’appareil est mis sous tension.

Permet à cet appareil de recevoir des mises à jour et mises à niveau.

Empêche cet appareil de recevoir des mises à jour et mises à niveau.

Affiche le message de mise à niveau. N’affiche pas le message de mise à niveau.

0 Ce paramètre cause des incompatibilités entre l’appareil et HEOS App. 0 Ce menu ne peut pas être sélectionné lorsque “Autorise mise à jour” est réglé sur “Arrêt”.

o Ajoutez nouvelle option

Remarques concernant l’utilisation de “Mettre à jour” et “Ajoutez nouvelle option”

Permet d’afficher les nouvelles fonctions qui peuvent être téléchargées sur cet appareil et d’effectuer la mise à niveau.

0 Pour utiliser ces fonctions, votre système doit avoir les spécifications et

0 Ne coupez pas l’alimentation tant que l’actualisation ou mise à niveau

Statut mise à niv. :

les réglages nécessaires à une connexion Internet. (v p. 67)

Permet d’afficher les éléments à mettre à niveau.

Permet d’afficher une liste des fonctions supplémentaires disponibles grâce à la mise à niveau.

0 Environ 1 heure est nécessaire pour que la procédure de mise à jour/ mise à niveau soit terminée.

0 Lorsque l’actualisation / mise à niveau démarre, les opérations

Lancer le processus de mettre à niveau. Lorsque la mise à niveau démarre, l’écran de menu se ferme. Pendant la mise à niveau, la durée écoulée s’affiche.

normales de cet appareil ne peuvent plus être effectuées jusqu’à la fin de la actualisation / mise à niveau. Dans certains, cas, l’opération peut réinitialiser les données sauvegardées notamment pour les paramètres de cet appareil.

0 En cas d’échec de la mise à jour ou de la mise à niveau, appuyez sur

la touche X de l’appareil et maintenez-la enfoncée pendant plus de 5 secondes, ou bien débranchez le cordon d’alimentation et rebranchezle. Après environ 1 minute, “Please wait” apparait à l’écran et la mise à jour redémarre. Si l’erreur se répète, vérifiez l’environnement du réseau.

0 Les informations concernant les fonctions “Mise à jour” et “Ajoutez nouvelle option” seront publiées sur le site Internet Marantz chaque fois que des plans les concernant seront arrêtés. Voir le site Web de Marantz pour plus de détails concernant les mises à niveau. 0 Quand la procédure est terminée, “Enregistré” s’affiche dans ce menu et les mises à niveau peuvent être exécutées. Si la procédure n’a pas été effectuée, “-------” s’affiche. Le code ID indiqué sur cet écran est nécessaire pour effectuer cette procédure. Le code ID peut également être affiché en appuyant sur les touches STATUS et SOUND MODE de l’appareil principal et en les maintenant enfoncées pendant au moins 3 secondes. 0 Si la mise à niveau a échoué, le message “Upgrade Error” apparaît sur l’affichage. Consultez “Dépistage des pannes” – “Messages d’erreur de mise à jour/mise à niveau” pour de l’information sur les messages d’erreur de mise à niveau. (v p. 272) Vérifiez les réglages et l’environnement réseau puis effectuez à nouveau la mise à niveau. 0 Ce menu ne peut pas être sélectionné lorsque “Autorise mise à jour” est réglé sur “Arrêt”.

Affiche les signaux d’entrée/de sortie HDMI et les informations du moniteur HDMI pour MAIN ZONE.

Affichage d’informations sur les réglages cet appareil, les signaux d’entrée etc.

Résolutions / HDR / Espace couleurs / Profondeur pixel / ALLM /

QMS / QFT Affiche les informations audio pour MAIN ZONE. Mode son :

Le mode audio actif s’affiche.

Le nombre de canaux de signal d’entrée (présence de canaux avant, surround, LFE) s’affiche.

Fréq. échantillonage. : Décalage :

Moniteur HDMI 1 / Moniteur HDMI 2

Le type de signal d’entrée s’affiche.

Interface / HDR / Résoluti. support. / Fonctions améliorées

0 A ou B peut être affiché à la fin de la résolution. A représente la vidéo non compressée et B représente la vidéo compressée.

La fréquence d’échantillonnage du signal d’entrée s’affiche. La valeur de correction de la normalisation des dialogues s’affiche.

o ZONE Permet d’afficher des infos sur les réglages actuels.

Il s’affiche en entrant les signaux avec canal surround arrière. “MATRIX” s’affiche avec les signaux d’entrée DTSES Matrix, “DISCRETE” avec les signaux DTS-ES Discrete.

Cet élément présente des infos sur les réglages de la MAIN ZONE. L’information affichée est différente en fonction de la source d’entrée. Cet élément présente des informations sur les réglages de la ZONE2.

o Micrologiciel Version : DTS Version :

Affiche et règle les notifications. De même, permet d’afficher ou non la notification lorsque l’alimentation est sous tension.

Affiche les informations relatives au micrologiciel actuel. Affiche la version DTS en cours.

Alertes de notification

Des messages de notification sont affichés.

Les messages de notification ne sont pas affichés.

0 Appuyez sur INFO sur la télécommande pour afficher le nom de la source actuelle, le volume, le nom du mode audio et d’autres informations dans la partie inférieure de l’écran.

Données d'utilisation

Pour nous aider à améliorer nos produits et le service client, Marantz collecte des informations de manière anonyme sur la manière dont vous utilisez votre appareil (telles que les sources d’entrée, les modes audio et les réglages des enceintes fréquemment utilisés). Marantz ne transmettra jamais les informations collectées à des parties tierces. Oui :

Enregistrez et restaurez le paramétrage du périphérique à l’aide d’un dispositif mémoire USB. 0 Utilisez un dispositif de mémoire USB qui dispose d’au moins 128 Mo d’espace libre et qui est formaté en FAT32. Il est possible que les données ne puissent s’Enregitrer/se Charger correctement dans certains dispositifs de mémoire USB. 0 L’Enregistrement/le Chargement des données peut prendre jusqu’à 10 minutes. Ne coupez pas l’alimentation jusqu’à ce que le processus soit terminé.

Ils fournissent des informations sur l’état du fonctionnement de cet appareil. Ne fournit pas d’informations sur l’état de fonctionnement de cet appareil.

o Sauvegarder Configuration

Le paramétrage de l’appareil actuel est enregistré sur le dispositif mémoire USB. Lorsque le paramétrage est enregistré correctement, “Saved” apparaît sur l’écran et le fichier “config.avr” est créé sur le dispositif mémoire USB. 0 Ne modifiez pas le nom de fichier du fichier créé. Cela empêchera ainsi le fichier d’être reconnu comme un fichier de paramétrage lors de la restauration.

o Charger Configuration

Le paramétrage enregistré sur le dispositif mémoire USB est restauré. Lorsque le paramétrage est correctement restauré, “Loaded” s’affiche sur l’écran et l’unité redémarre automatiquement.

Restaure le réglage aux valeurs d’usine par défaut. Vous pouvez appliquer l’initialisation à l’ensemble des réglages de l’appareil ou aux réglages du réseau uniquement.

o Verrouillez Arrêt (Défaut) :

Protection des réglages contre toute modifications involontaire.

Tous les réglages sont réinitialisés aux valeurs d’usine par défaut.

0 Lorsque vous annulez le réglage, mettez “Verrouillez” sur “Arrêt”.

Les réglages du réseau sont réinitialisés aux valeurs d’usine par défaut.

0 Lorsque “Verrouillez” est réglé sur “Marche”, aucun élément de réglage ne s’affiche à l’exception de “Verrou de config.”.

0 Avant de rétablir le paramétrage par défaut, utilisez la fonction “Sauveg. & charger” dans le menu pour enregistrer et restaurer les détails des divers paramétrages configurés de l’appareil. (v p. 247) 0 L’opération de “Réinitialiser” peut être également effectuée par le biais de la touche sur l’appareil principal. Pour plus de détails sur la réinitialisation de tous les réglages aux valeurs d’usine par défaut, voir “Réinitialisation des réglages d’usine” (v p. 273), et pour plus de détails sur la réinitialisation des réglage du réseau aux valeurs d’usine par défaut, voir “Réinitialisation des réglages du réseau” (v p. 274).

0 Ne débranchez pas l’alimentation, ni ne mettez l’appareil hors tension au cours de l’initialisation des réglages du réseau.

Limiter la zone d’opération avec la télécommande

Les opérations de ZONE2 peuvent être désactivées avec la télécommande.

Maintenir enfoncé ZONE2 et SETUP.

Les touches MAIN et ZONE2 clignotent.

o Annulation du paramétrage

Maintenez enfoncées ZONE2 et SETUP tout en configurant le paramétrage.

Les touches MAIN et ZONE2 clignotent et le paramétrage est annulé.

Dépistage des pannes

L’alimentation ne se met pas sous/hors tension

Je souhaite que le volume ne soit pas trop fort par erreur

Je souhaite maintenir le volume au même niveau lorsque je mets l’appareil sous tension Je souhaite avoir le subwoofer toujours en sortie audio

Je souhaite une meilleure clarté des voix dans les films

Je souhaite maintenir les basses et la clarté pendant la lecture à un niveau de volume faible Je souhaite ajuster automatiquement la différence de niveau du volume dans le contenu, tel que la télévision et les films Je souhaite régler l’environnement d’écoute optimisé après la modification de la configuration/position des enceintes ou la modification d’une enceinte pour une nouvelle Je souhaite associer une vidéo à la musique actuelle Je souhaite ignorer les sources d’entrée inutilisées

Je souhaite profiter de la même musique dans toutes les zones de la maison, soirée, etc. Je souhaite minimiser le délai des signaux vidéo lorsque je joue à un jeu sur ma console de jeux Je souhaite utiliser cet appareil à l’aide de la télécommande du téléviseur

Les opérations ne peuvent pas être effectuées via la télécommande

Aucun son n’est émis

L’affichage sur cet appareil n’affiche rien

L’audio souhaité n’est pas émis

Le son est interrompu ou on entend des bruits Aucune vidéo ne s’affiche sur le téléviseur

L’écran du menu ne s’affiche pas sur le téléviseur

La couleur de l’écran du menu et le contenu des opérations affichées sur le téléviseur est différente de la normale

Impossible de lire les fichiers musiques sur le PC ou le NAS

Plusieurs services en ligne ne peuvent pas être lus

La fonction HDMI Contrôle ne fonctionne pas

Messages d’erreur de mise à jour/mise à niveau

Impossible de se connecter à un réseau local sans fil

Impossible de lire les dispositifs mémoire USB

Conseils Je souhaite que le volume ne soit pas trop fort par erreur

0 Réglez la limite supérieure du volume pour “Limite volume” préalablement dans le menu. Ceci empêche des enfants ou d’autres personnes de trop

augmenter le volume par erreur. Vous pouvez définir ceci pour chaque zone. (“Volume” (v p. 181), “Limite volume” (v p. 239))

Je souhaite maintenir le volume au même niveau lorsque je mets l’appareil sous tension

0 Par défaut, le réglage de volume lorsque l’alimentation a été préalablement réglée sur veille sur cet appareil est appliquée à la prochaine mise sous

tension sans aucune modification. Pour utiliser un niveau de volume fixe, réglez le niveau du volume à la mise sous tension pour “Vol. allumage” dans le menu. Vous pouvez définir ceci pour chaque zone. (“Volume” (v p. 181), “Vol. allumage” (v p. 240))

Je souhaite avoir le subwoofer toujours en sortie audio

0 En fonction des signaux d’entrée et du mode audio, le subwoofer peut ne pas transmettre d’audio. Lorsque “Mode subwoofer” dans le menu est réglé

sur “LFE+Main”, vous pouvez faire en sorte que le subwoofer transmette toujours de l’audio. (v p. 224)

Je souhaite une meilleure clarté des voix dans les films

0 Utilisez “Réglage niv Dialog” dans le menu pour ajuster le niveau (“Réglage niv Centrale”). (v p. 175)

Je souhaite maintenir les basses et la clarté pendant la lecture à un niveau de volume faible

0 Réglez “Dynamic EQ” dans le menu sur “Marche”. Ce réglage corrige les caractéristiques de fréquence pour vous permettre de profiter d’un audio

cristallin sans perte de basses même pendant la lecture à un faible niveau de volume. (v p. 183)

Je souhaite ajuster automatiquement la différence de niveau du volume dans le contenu, tel que la télévision et les films

0 Paramétrez l’option “Dynamic Volume” du menu. Les modifications du niveau du volume (entre les scènes calmes et les scènes bruyantes) dans les

contenus lus sur le téléviseur ou dans les films sont automatiquement ajustés au niveau souhaité. (v p. 184)

Je souhaite régler l’environnement d’écoute optimisé après la modification de la configuration/position des enceintes ou la modification d’une enceinte pour une nouvelle 0 Effectuez “Conf.Audyssey®”. Ceci optimise automatiquement les réglages des enceintes pour le nouvel environnement d’écoute. (v p. 205)

Je souhaite associer une vidéo à la musique actuelle

0 Réglez “Sélect. Vidéo” dans le menu d’options sur “Marche”. Vous pouvez combiner la musique actuelle avec la source vidéo souhaitée à partir d'un

décodeur ou d'un DVD, etc. tout en écoutant de la musique depuis le tuner, un CD, une cellule phono, HEOS Music, USB ou Bluetooth. (v p. 137)

Je souhaite ignorer les sources d’entrée inutilisées

0 Réglez les sources d’entrée sur “Masquer les sources” dans le menu. Ceci vous permet d’ignorer les sources d’entrée inutilisées lorsque vous faites

pivoter la molette INPUT SELECTOR de cet appareil. (v p. 204)

Je souhaite profiter de la même musique dans toutes les zones de la maison, soirée, etc.

0 Réglez “Toutes zones stéréo” dans le menu d’options sur “Démarrer”. Vous pouvez lire dans une autre pièce (ZONE2) la musique qui est lue au même

moment dans MAIN ZONE. (v p. 139)

Je souhaite minimiser le délai des signaux vidéo lorsque je joue à un jeu sur ma console de jeux

0 Lorsque la vidéo est retardée par rapport aux fonctionnements des touches avec le contrôleur sur la console de jeux, réglez “Mode vidéo” dans le menu

sur “Jeu”. (v p. 194)

Je souhaite utiliser cet appareil à l’aide de la télécommande du téléviseur

0 Sélectionnez “AV Receiver” dans un menu du téléviseur tel que “Entrée”z ou “Utiliser un appareil HDMi raccordé”z. Le Menu intelligent de cet appareil

s’affiche sur le téléviseur. Vous pouvez utiliser ce Menu intelligent à l’aide de la télécommande de votre téléviseur.

z La méthode de sélection diffère en fonction du téléviseur. Consultez le manuel de l’utilisateur de votre téléviseur pour plus de détails.

Dépistage des pannes

Si un problème se produit, vérifiez d’abord les points suivants:

1. Les connexions sont-elles correctes ? 2. L’appareil est-il utilisé conformément aux descriptions du manuel de l’utilisateur ? 3. Les autres composants fonctionnent-ils correctement ? 0 Si les étapes 1 à 3 ci-dessus n’améliorent pas le problème, redémarrer l’appareil peut améliorer le problème. Continuez d’appuyer sur la touche X sur l’appareil jusqu’à ce que “Restart” s’affiche à l’écran, ou retirez et rebranchez le cordon d’alimentation de l’appareil.

Si cet appareil ne fonctionne pas correctement, vérifiez les symptômes dans cette section. Si les symptômes ne correspondent pas à l’un de ceux décrits ici, veuillez consulter votre revendeur, car cela pourrait être dû à un défaut dans cet appareil. Dans ce cas, débranchez immédiatement l’alimentation et contactez le magasin où vous avez acheté cet appareil.

L’alimentation ne se met pas sous/hors tension L’appareil ne s’allume pas.

0 Vérifiez que la fiche d’alimentation est correctement introduite dans la prise murale. (v p. 71)

L’appareil se met automatiquement hors tension.

0 La minuterie sommeil est réglée. Mettez l’appareil sous tension. (v p. 156)

0 “Veille auto” est réglé. “Veille auto” est déclenché lorsqu’aucune opération n’est effectuée pendant un certain temps. Pour désactiver “Veille auto”,

définissez l’option “Veille auto” du menu sur “Arrêt”. (v p. 237)

L’alimentation se met hors tension et l’indicateur d’alimentation clignote en rouge toutes les 2 secondes environ.

0 En raison de la hausse de température dans cet appareil, le circuit de protection fonctionne. Mettez l’appareil hors tension, patientez une heure environ

jusqu’à ce qu’il ait suffisamment refroidi. Puis, mettez l’appareil à nouveau sous tension. (v p. 293)

0 Veuillez réinstaller cet appareil dans un endroit bien ventilé.

L’appareil se met hors tension et l’indicateur d’alimentation clignote en rouge toutes les 0,5 secondes environ.

0 Vérifiez le branchement des enceintes. Le circuit de protection peut avoir été activé parce que les fils conducteurs du câble des enceintes ont été en

contact les uns avec les autres ou un fil conducteur a été déconnecté de la borne et est entré en contact avec le panneau arrière de cet appareil. Après avoir débranché le cordon d’alimentation, réparez en retorsadant fermement le fil conducteur ou en remettant la borne en ordre, puis rebranchez le fil. (v p. 37) 0 Baissez le volume et mettez l’appareil à nouveau sous tension. (v p. 73) 0 Le circuit de l’amplificateur de cet appareil est défaillant. Débranchez le cordon d’alimentation et contactez notre centre de service client. L’alimentation ne s’éteint pas même lorsque vous appuyez sur le bouton d’alimentation et que l’affichage indique “ZONE2 On”.

0 L’alimentation de la ZONE2 est mise sur ON. Pour mettre hors tension l’alimentation de cet appareil (veille), appuyez sur ZONE2 ON/OFF sur

l’appareil, ou appuyez sur la touche POWER X après avoir appuyé sur la touche ZONE2 de la télécommande pour mettre hors tension l’alimentation de la ZONE2.

Les opérations ne peuvent pas être effectuées via la télécommande Les opérations ne peuvent pas être effectuées via la télécommande. 0 Les piles sont usées. Remplacez-les par des piles neuves. (v p. 10)

0 Faites fonctionner la télécommande à une distance d’environ 7 m de cet appareil et à un angle de 30°. (v p. 10)

0 Retirez tout obstacle se trouvant entre cet appareil et la télécommande.

0 Insérez les piles en respectant la polarité indiquée par les repères q et w. (v p. 10)

0 Le capteur de télécommande de l’appareil est exposé à une forte lumière (soleil, lampe fluorescente de type inverseur, etc.). Déplacez l’appareil afin

que le capteur de télécommande ne soit plus exposé à une forte lumière.

0 La zone cible de fonctionnement ne correspond pas au réglage de la zone spécifiée sur la télécommande. Appuyez sur la touche MAIN ou ZONE2

pour sélectionner la zone de fonctionnement de la télécommande. (v p. 174)

0 Lorsque vous utilisez un dispositif vidéo 3D, la télécommande de cet appareil peut ne pas fonctionner en raison des communications infrarouges entre

les appareils (telles que des lunettes et un téléviseur pour l’affichage 3D). Dans ce cas, ajustez la direction des appareils avec la fonction de communications 3D et leur distance pour vous assurer qu’ils n’affectent pas le fonctionnement de la télécommande de cet appareil.

L’affichage sur cet appareil n’affiche rien L’écran est éteint.

0 Paramétrez l’option “Atténuateur” du menu sur tout autre choix que “Arrêt”. (v p. 241)

0 Lorsque le mode audio est réglé sur “Pure Direct”, l’affichage est hors tension. (v p. 143)

Aucun son n’est émis Aucun son n’est transmis aux enceintes.

0 Vérifiez les connexions de tous les appareils. (v p. 37) 0 Insérez complètement les câbles de connexion.

0 Vérifiez que les bornes d’entrée et les bornes de sortie ne sont pas inversément reliées. 0 Vérifiez l’état des câbles.

0 Vérifiez que les câbles d’enceintes sont correctement connectés. Vérifiez que les fils conducteurs des câbles entrent en contact avec la partie

métallique des bornes des enceintes. (v p. 37)

0 Serrez fermement les bornes d’enceintes. Vérifiez les bornes des enceintes pour un éventuel relâchement. (v p. 37) 0 Vérifiez qu’une source d’entrée correcte est sélectionnée. (v p. 73)

0 Ajustez le volume. (v p. 74)

0 Annulez le mode de sourdine. (v p. 74)

0 Vérifiez le réglage de la borne d’entrée audio numérique. (v p. 201)

0 Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, la sortie audio numérique est réglée pour être

désactivée par défaut.

0 Lorsqu'un casque audio est branché dans la prise PHONES sur l’appareil principal, le son n’est pas émis par la borne d’enceintes et le connecteur PRE OUT.

0 Le son est transmis à votre casque Bluetooth, mais pas aux enceintes ni aux pré-sorties lorsque “Mode de sortie” est réglé sur “Bluetooth uniquement”.

Remplacez “Mode de sortie” par “Bluetooth + HP” pour sortir le son de votre casques Bluetooth ainsi que de vos enceintes ou pré-sorties. (v p. 238)

Aucun son n’est transmis lors de l’utilisation de la connexion DVI-D.

0 Lorsque cet appareil est connecté à un dispositif équipé d’une borne DVI-D, aucun son n’est transmis. Effectuez une connexion audio séparée.

L’audio souhaité n’est pas émis

Le volume n’augmente pas. 0 Le volume maximal défini est trop faible. Réglez le volume maximal à l’aide de l’option “Limite” du menu. (v p. 181) 0 Effectuez le traitement de la correction du volume approprié en fonction des réglages et du format de l’audio d’entrée, pour que le volume puisse ne pas atteindre la limite supérieure. Le volume du casque Bluetooth ne diminue pas. 0 Le volume du casque Bluetooth ne peut être réglé à partir de cet appareil. Utilisez un casque Bluetooth avec réglage du volume. Aucun son n’est transmis lors de l’utilisation de la connexion HDMI. 0 Vérifiez la connexion des connecteurs HDMI. (v p. 54) 0 Pour diffuser un flux audio HDMI par les enceintes, paramétrez l’option “Sortie audio HDMI” du menu sur “AVR”. Pour transmettre du téléviseur, réglez “TV”. (v p. 188) 0 Lors de l’utilisation de la fonction HDMI Contrôle, vérifiez que la sortie audio est réglée sur l’amplificateur AV sur le téléviseur. (v p. 153) Lorsqu’un téléviseur compatible avec la fonction eARC est connecté, le son du téléviseur n’est pas émis par le haut-parleur raccordé à cet appareil. 0 La configuration des paramètres de la fonction eARC peut être nécessaire en fonction du téléviseur compatible avec la fonction eARC que vous utilisez. Assurez-vous qu’eARC est configuré sur marche si ce réglage existe sur votre téléviseur. Pour plus d’informations, consultez le mode d’emploi de votre téléviseur. 0 Assurez-vous que la source d’entrée de cet appareil est “TV Audio”. 0 La fonction eARC n’est pas opérationnelle lorsque la borne d’entrée HDMI est réglée sur la source d’entrée “TV Audio”. Pour activer la fonction eARC, annulez le réglage de la borne d’entrée HDMI, puis redémarrez cet appareil et le téléviseur. (v p. 202) Aucun son n’est transmis à une enceinte spécifique. 0 Vérifiez que les câbles des enceintes sont correctement connectés. 0 Vérifiez qu’une sélection autre que “Aucun” est réglée pour le réglage “Config. enceintes” dans le menu. (v p. 216) 0 Vérifiez le réglage “Mode affectation” dans le menu. (v p. 215) 0 Lorsque le mode audio est “Stereo” et “Virtual”, l’audio est uniquement transmis des enceintes avant et du subwoofer. 0 Le son n’est pas émis par l’enceinte surround arrière si “Virtualiseur de HP” est réglé sur “Marche” lorsque “Config. enceintes” - “Surr. arrière” est réglé sur “1 enceinte” dans le menu. (v p. 178)

Aucun son n’est émis par le subwoofer. 0 Vérifiez les connexions du subwoofer. 0 Allumez le subwoofer. 0 Réglez “Config. enceintes” - “Subwoofer” dans le menu sur “Oui”. (v p. 217) 0 Quand le paramètre “Config. enceintes” - “Avant” dans le menu est réglé sur “Grande”, en fonction du signal d’entrée et du mode audio, il est possible qu’aucun son ne soit transmis au subwoofer. (v p. 217) 0 Lorsqu’aucun signal audio subwoofer (LFE) est inclus dans les signaux d’entrée, il est possible qu’aucun son ne soit transmis du subwoofer. (v p. 224) 0 Vous pouvez décider que le subwoofer transmette toujours du son en réglant “Mode subwoofer” sur “LFE+Main”. (v p. 224) Le son DTS n’est pas émis. 0 Vérifiez que le réglage de sortie audio numérique sur le dispositif connecté est réglé sur “DTS”. Pas de signal audio Dolby Atmos, Dolby TrueHD, DTS-HD, Dolby Digital Plus. 0 Effectuez les connexions HDMI. (v p. 58) 0 Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, “PCM” est réglé par défaut. Il est impossible de sélectionner le mode DTS Neural:X. 0 Il est impossible de sélectionner DTS Neural:X lorsque vous utilisez le casque. Le mode Dolby Surround ne peut pas être sélectionné. 0 Le Dolby Surround ne peut pas être sélectionné lorsque vous utilisez des écouteurs. Il n’est pas possible de sélectionner d’autres modes audio que “Stereo” ou “Direct”. 0 Vous ne pouvez sélectionner que “Stereo” ou “Direct” comme mode audio si vous entrez des signaux Headphone:X.

Audyssey MultEQ® XT, Audyssey Dynamic EQ® et Audyssey Dynamic Volume® ne peuvent pas être sélectionnés.

0 Ces réglages ne peuvent pas être sélectionnés lorsque vous effectuez Conf. Audyssey®. (v p. 205) 0 Basculez sur un mode audio autre que “Direct” ou “Pure Direct”. (v p. 143) 0 Vous ne pouvez pas sélectionner ceci lorsque le son est réglé sur le mode “DTS Virtual:X” ou lorsque le mode sonore contient le nom “+Virtual:X”. 0 Ces réglages ne peuvent pas être sélectionnés lors de l’utilisation d’écouteurs.

Impossible de sélectionner “M-DAX”. 0 Vérifiez que l’appareil reçoit un signal analogique ou un signal PCM (Fréq. échantillonage=44,1/48 kHz). Pour la lecture des signaux multi-canaux tels que Dolby Digital ou les signaux surround DTS, la fonction “M-DAX” est inopérante. (v p. 179) 0 Basculez sur un mode audio autre que “Direct” ou “Pure Direct”. (v p. 143) Aucun son n’est émis lors de l’utilisation de la ZONE2. 0 L’entrée audio du signal numérique de la borne HDMI ou des bornes numériques (OPTICAL/COAXIAL) ne peut pas être lue. Utilisez des connexions analogiques. 0 Lors de l’écoute de l’audio d’un périphérique Bluetooth en ZONE2, supprimez tout obstacle entre le périphérique Bluetooth et cet appareil, et utilisez-le à une distance d’environ 30 m. Les réglages du mode sonore ne sont pas disponibles lorsque vous utilisez un casque Bluetooth. Les paramètres du menu audio ne sont pas non plus disponibles. 0 Cet appareil ne peut pas modifier le mode sonore ou les paramètres du menu audio pour la sortie audio vers le casque Bluetooth.

Le son est interrompu ou on entend des bruits Pendant la lecture de la radio Internet ou d’un dispositif mémoire USB, l’audio est occasionnellement interrompu. 0 Lorsque la vitesse de transfert du dispositif mémoire USB est faible, l’audio peut être occasionnellement interrompu.

0 La vitesse de communication réseau est lente ou la station radio est occupée.

Lorsque vous passez un appel sur un iPhone, du bruit se produit dans la sortie audio de cet appareil. 0 Lorsque vous passez un appel, restez à une distance de 20 cm minimum entre l’iPhone et cet appareil.

Du bruit se produit souvent lors de diffusion FM/AM.

0 Changez l’orientation ou la position de l’antenne. (v p. 64) 0 Séparer l’antenne cadre AM de l’appareil.

0 Utilisez une antenne extérieure. (v p. 64)

0 Éloignez l’antenne des autres câbles de connexion. (v p. 64)

Les sons semblent distordus.

0 Baissez le volume. (v p. 74)

0 Réglez “Arrêt” sur “Mode ECO”. Lorsque “Marche” ou “Automatique” est en “Mode ECO”, l’audio peut être distordu lorsque le volume de lecture est

Le son est coupé lors de l’utilisation d’une connexion Wi-Fi.

0 La bande de fréquence utilisée par le réseau local sans fil est également utilisée par les fours à micro-ondes, les téléphones sans fil, les contrôleurs de

jeux sans fil ainsi que d’autres appareils du réseau local sans fil. L’utilisation de ces appareils en même temps que cet appareil peut provoquer une coupure de la lecture en raison d’une interférence électronique. Il est possible de remédier aux coupures de lecture en utilisant les méthodes suivantes. (v p. 67) - Installez les appareils qui provoquent des interférences à l’écart de cet appareil. - Mettez hors tension les appareils qui provoquent des interférences. - Modifiez les paramètres du canal du routeur auquel cet appareil est connecté. (Consultez le manuel d’instruction du routeur sans fil pour plus de détails sur la manière de changer le canal.) - Passez à une connexion LAN câblé. 0 Notamment lors de la lecture de gros fichiers musicaux, en fonction de votre environnement de réseau local sans fil, le son pendant la lecture peut être interrompu. Dans ce cas, effectuez une connexion LAN câblé. (v p. 227)

Aucune vidéo ne s’affiche sur le téléviseur Aucune image ne s’affiche.

0 Vérifiez les connexions de tous les appareils. (v p. 54)

0 Insérez complètement les câbles de connexion.

0 Vérifiez que les bornes d’entrée et les bornes de sortie ne sont pas inversément reliées. 0 Vérifiez l’état des câbles.

0 Faites correspondre les réglages d’entrée à la borne d’entrée du téléviseur connecté à cet appareil. (v p. 201) 0 Vérifiez que la source d’entrée correcte est sélectionnée. (v p. 73) 0 Vérifiez le réglage de la borne d’entrée vidéo. (v p. 201)

0 Vérifiez que la résolution du lecteur correspond à celle du téléviseur. (v p. 245)

0 Vérifiez que le téléviseur est compatible avec le système de protection des droits d’auteur (HDCP). Si l’appareil est connecté à un matériel non

compatible avec le système HDCP, le signal vidéo ne sera pas correctement transmis. (v p. 278)

0 Pour profiter d'un contenu dont le copyright est protégé par HDCP 2.2 ou HDCP 2.3, utilisez un appareil de lecture et un téléviseur compatibles HDCP

0 Le signal HDMI ne peut pas être converti en signal analogique. Utilisez des connexions analogiques. (v p. 279)

0 Pour lire une vidéo 4K utilisez un “High Speed HDMI Cable” ou un “High Speed HDMI Cable with Ethernet”. Pour obtenir une plus grande fidélité avec

les vidéos 4K, il est recommandé d’utiliser un “Premium High Speed HDMI Cables” ou un “Premium High Speed HDMI Cables with Ethernet” possédant une étiquette de câble mentionnant HDMI Premium Certified Cable sur l’emballage du produit. 0 Utilisez un “Ultra High Speed 48 Gbps HDMI cable” pour profiter d’une vidéo 8K ou 4K 120 Hz. Aucune vidéo ne s’affiche sur le téléviseur avec la connexion DVI-D.

0 Avec la connexion DVI-D, sur certaines associations de dispositifs, les dispositifs peuvent ne pas fonctionner correctement en raison de la protection

de copyright (HDCP). (v p. 278)

Aucune vidéo à partir d’une source d’entrée, telles qu’une console de jeux s’affiche sur le téléviseur.

0 Lorsque des signaux de vidéo spéciaux sont transmis à partir d’une console de jeux, etc., la fonction Conversion vidéo peut ne pas fonctionner.

Connectez la borne d’entrée à la borne de sortie du moniteur du même type.

Pendant que le menu est affiché, aucune vidéo ne s’affiche sur le téléviseur.

0 La vidéo en cours de lecture ne s’affichera pas sur l’arrière-plan du menu lorsque le menu est utilisé pendant la lecture des signaux vidéo suivants.

- Certaines images de contenu vidéo 3D - Images de résolution d’ordinateur (exemple : VGA) - Vidéo ayant un format d’image autre que 16:9 ou 4:3 - Vidéo 4K ou 8K - Certains types de signaux HDR - Certains types de contenu de jeux - Vidéo compressée - Le connecteur d’entrée HDMI 5 ou 6 est sélectionné

L’écran du menu ne s’affiche pas sur le téléviseur L’écran du menu ou l’écran d’informations d’état ne s’affiche pas sur le téléviseur.

0 L’écran du menu s’affiche uniquement sur cet appareil et un téléviseur connecté par câble HDMI. Si cet appareil est connecté à un téléviseur au moyen

d’une borne de sortie vidéo différente, vous pouvez l’utiliser pendant que vous regardez l’écran sur cet appareil.

0 Les informations d’état ne s’afficheront pas sur la TV lorsque les signaux vidéo suivants sont en cours de lecture.

- Certaines images de contenu vidéo 3D - Images de résolution d’ordinateur (exemple : VGA) - Vidéo ayant un format d’image autre que 16:9 ou 4:3 - Certains types de signaux HDR - Certains types de contenu de jeux - Vidéo compressée - 480i/576i, 480p/576p, 720p, 1080i, lorsque le connecteur d’entrée HDMI 5 ou 6 est sélectionné 0 Lorsqu’une vidéo 2D est convertie en vidéo 3D sur le téléviseur, l’écran de menu ou l’écran d’information de statut ne s’affiche pas correctement. (v p. 246) 0 En mode de lecture pure direct, l’écran de menu ou l’écran d’informations d’état ne s’affiche pas. Basculez sur un mode audio autre que le mode pure direct. (v p. 142) 0 Définissez le réglage “Format TV” dans le menu sur une sélection appropriée pour le téléviseur. (v p. 200)

La couleur de l’écran du menu et le contenu des opérations affichées sur le téléviseur est différente de la normale La couleur de l’écran du menu et du contenu des opérations affichées sur le téléviseur est différente.

0 L’exécution d’opérations sur cet appareil pendant la lecture d’un signal Dolby Vision peut provoquer une variation de l`affichage de la couleur de l’écran

du menu et du contenu des opérations. Il s’agit d’une caractéristique du signal Dolby Vision et non d’un dysfonctionnement.

Impossible de lire AirPlay L’icône AirPlay n’apparaît pas dans iTunes ou sur l’iPhone / iPod touch / iPad.

0 Cet appareil et l’ordinateur ou l’iPhone / iPod touch / iPad ne sont pas connectés au même réseau (LAN). Connectez-le au même réseau (LAN) que cet

0 Le micrologiciel sur iTunes / iPhone / iPod touch / iPad n’est pas compatible avec AirPlay. Mettez à jour le micrologiciel à la version la plus récente.

Pas de signal audio.

0 Le volume sur iTunes / iPhone / iPod touch / iPad est réglé au niveau minimum. Le volume sur iTunes / iPhone / iPod touch / iPad est lié au volume sur

cet appareil. Définissez un niveau de volume approprié.

0 La lecture AirPlay ne s’effectue pas ou cet appareil n’est pas sélectionné. Cliquez sur l’icône AirPlay sur l’écran iTunes ou de l’iPhone / iPod touch /

iPad et sélectionnez cet appareil. (v p. 129)

L’audio est interrompu pendant la lecture AirPlay sur l’iPhone / iPod touch / iPad.

0 Quittez l’application exécutée en arrière-plan de l’iPhone/iPod touch/iPad, puis utilisez AirPlay pour lire vos fichiers.

0 Certains facteurs externes peuvent affecter la connexion sans fil. Modifiez l’environnement réseau en prenant des mesures, telles que raccourcir la

distance du point d’accès LAN sans fil.

iTunes ne peut pas être lu via la télécommande.

0 Activez le réglage “Autoriser la commande audio d’iTunes à partir de haut-parleurs distants” sur iTunes. Ensuite, vous pouvez lancer les opérations de

lecture, pause et de saut via la télécommande.

Impossible de lire les dispositifs mémoire USB Le dispositif mémoire USB n’est pas reconnu.

0 Déconnectez et reconnectez le dispositif mémoire USB. (v p. 63)

0 Les dispositifs de mémoire USB compatibles avec une classe de stockage de masse sont pris en charge.

0 Cet appareil ne prend pas en charge une connexion via un hub USB. Connectez le dispositif mémoire USB directement au port USB. 0 Le périphérique de stockage USB doit être formaté en “FAT32” ou “NTFS”.

0 Il n’est pas garanti que tous les dispositifs mémoire USB fonctionnent. Certains dispositifs mémoire USB ne sont pas reconnus. Lors de l’utilisation d’un

type de lecteur de disque dur portable compatible avec la connexion USB qui nécessite l’alimentation d’un adaptateur CA, utilisez l’adaptateur CA fourni avec le disque dur.

Les fichiers sur le dispositif mémoire USB ne s’affichent pas.

0 Les fichiers d’un type non pris en charge par cet appareil ne s’affichent pas. (v p. 75)

0 Cet appareil est capable d’afficher des fichiers dans un maximum de huit niveaux de dossiers. Un maximum de 5 000 fichiers (dossiers) peut aussi être

affiché pour chaque niveau. Modifiez la structure de dossiers du dispositif mémoire USB.

0 Lorsque plusieurs partitions existent sur le dispositif mémoire USB, seuls les fichiers sur la première partition s’affichent.

Les périphériques iOS et Android ne sont pas reconnus.

0 Le port USB de cet appareil ne prend pas en charge la lecture depuis des périphériques iOS et Android.

Impossible de lire les fichiers contenus sur un dispositif mémoire USB.

0 Les fichiers sont créés à un format qui n’est pas pris en charge par cet appareil. Vérifiez que les formats sont pris en charge par cet appareil.

0 Vous tentez de lire un fichier protégé. Les fichiers protégés ne peuvent pas être lus sur cet appareil.

0 La lecture risque de ne pas se faire si la taille du fichier de l'album dépasse 2 MB.

Impossible de lire le Bluetooth Les périphériques Bluetooth ne peuvent pas être connectés à cet appareil.

0 La fonction Bluetooth du périphérique Bluetooth n’a pas été activée. Voir le manuel de l’utilisateur du périphérique Bluetooth pour activer la fonction

0 Amenez le périphérique Bluetooth à proximité de cet appareil.

0 Il est impossible de connecter le périphérique Bluetooth avec cet appareil s’il n’est pas compatible avec le profil A2DP. 0 Mettez le périphérique Bluetooth hors tension puis sous tension, et ensuite essayez à nouveau.

Il est impossible de connecter des smartphones et autres appareils Bluetooth.

0 Il est impossible de connecter des smartphones et autres appareils Bluetooth lorsque “Émetteurs” est configuré sur “Marche”. Appuyez sur la touche

Bluetooth de la télécommande pour commuter la source d’entrée sur Bluetooth, puis connectez l’appareil. (v p. 238)

Impossible de connecter des écouteurs Bluetooth. 0 Rapprochez le casque Bluetooth de cet appareil.

0 Mettez le casque Bluetooth hors tension puis sous tension, et ensuite essayez à nouveau.

0 Accédez à “Général” - “Émetteur Bluetooth”, et configurez “Émetteurs” sur “Marche” dans le menu. (v p. 238)

0 Assurez-vous que cet appareil n’est pas déjà connecté à un autre casque Bluetooth. Vérifiez le casque Bluetooth actuellement connecté en appuyant

sur INFO sur la télécommande ou sur le bouton STATUS de l’appareil. Déconnectez le casque Bluetooth connecté avant de connecter celui que vous voulez utiliser. Les écouteurs Bluetooth ne peuvent pas être connectés si Bluetooth est utilisé comme source d’entrée dans une zone. Le casque Bluetooth ne peut pas être connecté si cet appareil est regroupé dans l’application HEOS. Retirez cet appareil du groupe pour permettre la connexion du casque Bluetooth. Le casque Bluetooth ne peut pas se connecter à cet appareil s’il n’est pas compatible avec le profil A2DP. La connexion et le fonctionnement ne sont pas garantis pour tous les appareils compatibles Bluetooth. Cet appareil ne peut se connecter qu’à un seul casque Bluetooth à la fois. Toutefois, il est possible d’enregistrer jusqu’à 8 casques Bluetooth. Vous pouvez commuter entre des appareils enregistrés depuis “Liste des périphériques” dans le menu “Émetteur Bluetooth”. (v p. 238)

0 Amenez le périphérique Bluetooth à proximité de cet appareil.

0 Supprimez tout obstacle entre le périphérique Bluetooth et cet appareil.

0 Pour éviter les interférences électromagnétiques, placez cet appareil à l’écart des fours à micro-ondes, des périphériques connectés via réseau local

sans fil et d’autres périphériques Bluetooth.

0 Reconnectez le périphérique Bluetooth.

Le son est coupé ou un bruit se produit lors de l’utilisation d’un casque Bluetooth. 0 Rapprochez le casque Bluetooth de cet appareil.

0 Supprimez tout obstacle entre le casque Bluetooth et cet appareil.

0 Reconnectez le casque Bluetooth.

0 Pour éviter les interférences électromagnétiques, placez cet appareil à l’écart des fours à micro-ondes, des périphériques connectés via réseau local

sans fil et d’autres périphériques Bluetooth.

0 Nous vous recommandons d’utiliser un LAN câblé pour connecter cet appareil et d’autres appareils.

0 Le Bluetooth transmet sur la bande de 2,4 GHz, ce qui peut interférer avec le Wi-Fi transmis sur cette bande. Connectez cet appareil et d’autres

appareils au réseau Wi-Fi sur une bande de 5 GHz si votre routeur Wi-Fi le permet.

Le son est en retard sur mon casque Bluetooth.

0 Cet appareil ne peut pas régler le retard audio sur le casque Bluetooth.

Impossible de lire la radio Internet Aucune liste des stations ne s’affiche.

0 Le câble LAN n’est pas correctement connecté ou le réseau est déconnecté. Vérifiez l’état de la connexion. (v p. 67) 0 Effectuez le mode de diagnostic réseau.

Impossible de lire la Radio Internet.

0 La station de radio sélectionnée est à un format qui n’est pas pris en charge par cet appareil. Les formats qui peuvent être lus sur cet appareil sont les

formats MP3, WMA et AAC. (v p. 284)

0 La fonction de pare-feu est activée sur le routeur. Vérifiez le réglage du pare-feu. 0 L’adresse IP n’est pas correctement réglée. (v p. 229) 0 Vérifiez si le routeur est sous tension.

0 Pour obtenir l’adresse IP automatiquement, activez la fonction du serveur DHCP sur le routeur. De même, réglez le réglage sur “Marche” sur cet

appareil. (v p. 229)

0 Pour obtenir l’adresse IP manuellement, réglez l’adresse IP sur cet appareil. (v p. 229)

0 Certaines stations radio émettent en silence pendant certaines périodes. Dans ce cas, aucun son n’est transmis. Patientez un peu et sélectionnez la

même station radio ou sélectionnez une autre station radio. (v p. 114)

0 La station radio sélectionnée n’est pas en service. Sélectionnez une station radio en service.

Impossible de se connecter aux stations radio favorites.

0 La station radio n’est pas en service en ce moment. Enregistrez les stations radio en service.

Impossible de lire les fichiers musiques sur le PC ou le NAS Impossible de lire les fichiers contenus sur un ordinateur.

0 Les fichiers sont enregistrés dans un format incompatible. Enregistrez les fichiers dans un format compatible. (v p. 283)

0 Les fichiers protégés ne peuvent pas être lus sur cet appareil.

0 Le port USB de cet appareil ne peut pas être utilisé pour le branchement d’un ordinateur.

0 Les paramètres de partage média sur le serveur ou NAS ne prennent pas en charge cet appareil. Changez les paramètres pour la prise en charge de

cet appareil. Pour plus de détails, voir le manuel de l’utilisateur fourni avec le serveur ou NAS.

Impossible de trouver le serveur ou de s’y connecter.

0 Le pare-feu de l’ordinateur ou du routeur est activé. Vérifiez les réglages du pare-feu de l’ordinateur ou du routeur.

0 L’ordinateur n’est pas activé. Mettez l’ordinateur en marche. 0 Le serveur n’est pas actif. Activez le serveur.

0 L’adresse IP de cet appareil est incorrecte. Vérifiez l’adresse IP de cet appareil. (v p. 226)

Impossible de lire les fichiers musiques sur le PC.

0 Même si le PC est connecté à la port USB de cet appareil, les fichiers musicaux ne peuvent pas être lus. Connectez le PC de cet appareil via le réseau.

Les fichiers sur le PC ou le NAS s’affichent.

0 Les fichiers d’un type non pris en charge par cet appareil ne s’affichent pas. (v p. 283)

Impossible de lire la musique contenue sur un stockage NAS.

0 Si vous utilisez un stockage NAS conforme à la norme DLNA, activez la fonction du serveur DLNA dans les paramètres du stockage NAS.

0 Sinon, lisez la musique via un ordinateur. Définissez la fonction de partage de fichiers multimédias de Windows Media Player et ajoutez le stockage

NAS au dossier de lecture sélectionné.

0 Si la connexion est limitée, définissez l’équipement audio comme cible de la connexion.

Plusieurs services en ligne ne peuvent pas être lus Plusieurs services en ligne ne peuvent pas être lus. 0 Le service en ligne peut avoir été interrompu.

La fonction HDMI Contrôle ne fonctionne pas La fonction HDMI Contrôle ne fonctionne pas.

0 Vérifiez que “HDMI Contrôle” dans le menu est réglé sur “Marche”. (v p. 190)

0 Vous ne pouvez pas faire fonctionner les dispositifs qui ne sont pas compatibles avec la fonction HDMI Contrôle. De plus, en fonction du dispositif

connecté ou des réglages, la fonction HDMI Contrôle peut ne pas fonctionner. Dans ce cas, faites fonctionner le dispositif externe directement. (v p. 153) 0 Vérifiez que le réglage de la fonction HDMI Contrôle est activé sur tous les dispositifs connectés à cet appareil. (v p. 153) 0 Lorsque vous effectuez des modifications associées à une connexion, telles que la connexion d’un dispositif HDMI supplémentaire, les réglages de fonctionnement du lien peuvent être initialisés. Mettez l’appareil et les dispositifs connectés via HDMI hors, puis à nouveau sous tension. (v p. 153) 0 La borne HDMI MONITOR 2 n’est pas compatible avec la fonction HDMI Contrôle. Utilisez la borne HDMI MONITOR 1 pour la connexion au téléviseur. (v p. 54)

Impossible de se connecter à un réseau local sans fil Accès au réseau impossible.

0 Le paramétrage du nom du réseau (SSID), le mot de passe et le chiffrement n’ont pas été correctement configurés. Configurez les paramètres réseau

en fonction des détails du réglage de cet appareil. (v p. 228)

0 Réduisez la distance entre le point d’accès LAN sans fil et cet appareil, retirez tout obstacle et assurez-vous que la vue au point d’accès n’est pas

obstruée avant d’essayer à nouveau la connexion. De même, installez des fours à micro-ondes et d’autres points d’accès réseau aussi loin que possible. 0 Configurez le paramétrage du canal du point d’accès à l’écart des canaux qui sont en cours d’utilisation par d’autres réseaux. 0 Cet appareil n’est pas compatible EP (TSN). Connexion à Routeur WPS impossible.

0 Vérifiez que le mode WPS du routeur fonctionne.

0 Appuyez sur le bouton WPS du routeur, puis appuyez sur la touche “ Connecter ” affiché sur l’écran TV, dans les 2 minutes.

0 Un routeur/paramétrage compatibles avec les normes WPS 2.0 sont nécessaires. Réglez le temps de cryptage sur “Aucun”, “WPA-PSK (AES)” ou

WPA2-PSK (AES). (v p. 228)

0 Si la méthode de cryptage du routeur est WEP/WPA-TKIP/WPA2-TKIP, vous ne pouvez pas effectuer la connexion à l’aide de la touche WPS sur le

routeur. Auquel cas, utilisez la méthode “Recherche de réseaux” ou “Manuel” pour effectuer la connexion.

Connexion au réseau à l’aide de l’iPhone/iPod touch/iPad impossible.

0 Effectuez une mise à niveau vers la dernière version du micrologiciel de l’iPhone/iPod touch/iPad.

0 Lorsque vous configurez le paramétrage via une connexion sans fil, iOS 7 ou une version ultérieure doit être prise en charge.

Messages d’erreur de mise à jour/mise à niveau

Si une mise à jour/mise à niveau est interrompue ou échoue, un message d’erreur s’affiche. Affichage

Connection failed. Please check your network, then try La connexion réseau est instable. again. La connexion au serveur a échoué. Vérifier votre environnement réseau et réessayer d’effectuer la mise à jour. Update failed. Please check your network, then try again.

Le téléchargement du micrologiciel a échoué. Vérifier votre environnement réseau et réessayer d’effectuer la mise à jour.

Please check your network, unplug and reconnect the power cord, and try again.

La mise à jour a échoué. Maintenez enfoncée la touche X de l’appareil principal pendant plus de 5 secondes, ou bien débranchez le cordon d’alimentation et rebranchez-le. La mise à jour redémarre automatiquement.

Le téléchargement du micrologiciel a échoué. Vérifier votre environnement réseau et réessayer d’effectuer la mise à jour.

Cet appareil est peut-être endommagé. Contactez le centre de service client de votre région.

Réinitialisation des réglages d’usine

Si les témoins du mode d’entrée sont incorrects ou si l’appareil ne peut pas être utilisé, redémarrer l’appareil peut améliorer le problème. Nous vous recommandons de redémarrer l’appareil avant de revenir au paramétrage par défaut. (v p. 253) Si les opérations ne se sont pas améliorées en redémarrant l’unité, suivez les étapes ci-dessous. Divers réglages sont réinitialisés aux valeurs d’usine par défaut. Refaire les réglages.

ZONE2 SOURCE Affichage

Appuyez sur X tout en appuyant simultanément sur MDAX et ZONE2 SOURCE. Retirez vos doigts des deux touches lorsque “Initialized” apparaît sur l’écran.

0 Avant de rétablir le paramétrage par défaut, utilisez la fonction “Sauveg. & charger” dans le menu pour enregistrer et restaurer les détails des divers paramétrages configurés de l’appareil. (v p. 247) 0 Vous pouvez également réinitialiser l’ensemble des réglages aux valeurs d’usine par défaut par le biais de “Réinitialiser” - “Tous les réglages” dans le menu. (v p. 248)

Eteignez l’appareil à l’aide de X.

Réinitialisation des réglages du réseau

Si le contenu du réseau est incorrect ou si l’appareil ne peut pas se connecter au réseau, redémarrer l’appareil peut améliorer le problème. Nous vous recommandons de redémarrer l’appareil avant de revenir au paramétrage par défaut. (v p. 253) Si les opérations ne se sont pas améliorées en redémarrant l’unité, suivez les étapes ci-dessous. Les réglages du réseau sont réinitialisés aux valeurs d’usine par défaut. Refaire les réglages. Toutefois, les paramètres “Affectation des Amplis”, “Config. enceintes” et “Vidéo” ne sont pas réinitialisés.

Appuyez sur X pour mettre l’appareil sous tension. Tournez INPUT SELECTOR pour sélectionner “HEOS Music”. Appuyez longuement sur le bouton de l’unité principale DIMMER et TUNER PRESET CH – en même temps pendant au moins 3 secondes. Retirez vos doigts des deux touches lorsque “Network Reset...” apparaît sur l’écran. “Completed” s’affiche sur l’écran lorsque la réinitialisation est terminée.

0 Avant de rétablir le paramétrage par défaut, utilisez la fonction “Sauveg. & charger” dans le menu pour enregistrer et restaurer les détails des divers paramétrages configurés de l’appareil. (v p. 247) 0 Vous pouvez également réinitialiser les réglages du réseau aux valeurs d’usine par défaut par le biais de “Réinitialiser” - “Paramètres réseau” dans le menu. (v p. 248)

0 Ne coupez pas l’alimentation avant la fin de la réinitialisation.

À propos de HDMI HDMI est l’abréviation de High-Definition Multimedia Interface, une interface numérique audio-vidéo pouvant être connectée à une télévision ou à un amplificateur. Avec la connexion HDMI, les formats audio haute qualité et vidéo haute définition adoptés par les lecteurs Blu-ray (Dolby Digital Plus, Dolby TrueHD, dts-HD, dts-HD Master Audio) peuvent être transmis, ce qui n’est pas possible avec la transmission vidéo analogique. De plus, dans une connexion HDMI, les signaux audio et vidéo peuvent être transmis via un câble unique HDMI, tout en ayant des connexions conventionnelles, il est nécessaire de fournie des câbles audio et vidéo séparément pour une connexion entre les dispositifs. Ceci vous permet de simplifier la configuration du câblage qui peut être très complexe dans un système Home Cinema. Cet appareil prend en charge les fonctions HDMI suivantes.

0 3D Cet appareil prend en charge en entrée et en sortie les signaux vidéo 3D (en 3 dimensions) de la norme HDMI. Pour lire des vidéos 3D, vous devez disposer d’un téléviseur et d’un lecteur prenant en charge la fonction HDMI 3D, ainsi que de lunettes 3D.

0 4K / 8K Cet appareil prend en charge l’entrée et la sortie de signaux vidéo HDMI 4K (3840 x 2160 pixels) et 8K (7680 x 4320 pixels).

Elle établit automatiquement les réglages adéquats pour le type de sortie vidéo (informations sur le contenu).

0 Adobe RGB color, Adobe YCC601 color

Espace de couleurs défini par Adobe Systems Inc. Celui-ci étant plus développé que l’espace RGB, il peut produire des images plus vives et naturelles.

Technologie d’imagerie prise en charge par la norme HDMI. Contrairement à RGB ou YCbCr, qui utilise 8 bits (256 teintes) par couleur, celle-ci utilise 10 bits (1 024 teintes), 12 bits (4 096 teintes) ou 16 bits (65 536 teintes) pour produire des couleurs dont la définition est supérieure. Les deux appareils liés via un câble HDMI doivent prendre en charge Deep Color.

Chacun de ces espaces colorimétriques définit une palette de couleurs disponibles plus large que le modèle traditionnel RGB.

0 ALLM (Auto Low Latency Mode)

Cet appareil bascule automatiquement en mode de faible latence en fonction du contenu de la lecture lorsque vous utilisez une combinaison de téléviseur et de console de jeu compatible avec la fonction ALLM.

Cette fonction permet aux téléviseurs haute définition d’afficher les couleurs avec une plus grande précision. Elle permet l’affichage de couleurs vives et naturelles. “x.v.Color” est une marque commerciale de Sony Corporation.

Cette fonction transmet des signaux audio du téléviseur à cet appareil via le câble HDMI et lit l’audio du téléviseur sur cet appareil en fonction de la fonction HDMI Contrôle. Si un téléviseur sans fonction ARC est raccordée via des connexions HDMI, les signaux vidéo du dispositif de lecture connecté à cet appareil sont transmis à la TV, mais cet appareil ne peut pas lire les signaux audio de la TV. Pour profiter d’un son surround lorsque vous visionnez des programmes télévisés, il est nécessaire d’utiliser un câble audio distinct. En revanche, si un téléviseur avec la fonction ARC est raccordée via des connexions HDMI, aucun câble audio n’est requis. Les signaux audio de la TV peuvent être transmis à cet appareil au moyen d’un câble HDMI. Cette fonction vous permet de bénéficier d’une lecture surround de la TV sur cet appareil.

Même lorsque l’alimentation de cet appareil est réglée sur veille, l’entrée des signaux de la borne d’entrée HDMI est transmis au téléviseur ou à un autre dispositif connecté à la borne de contrôle HDMI.

Si vous connectez l’appareil et la fonction HDMI Contrôle compatible au téléviseur ou au lecteur avec un câble HDMI puis activez le réglage de la fonction HDMI Contrôle sur chaque dispositif, les dispositifs pourront se contrôler mutuellement. 0 Mise hors tension du lien La fonction de mise hors tension de cet appareil peut être liée à l’étape de mise hors tension du téléviseur. 0 Permutation de la destination de sortie audio À partir du téléviseur, vous pouvez permuter la transmission de l’audio du téléviseur à l’amplificateur AV. 0 Ajustement du volume Vous pouvez régler le volume de cet appareil pendant le réglage du volume de la TV. 0 Permutation de la source d’entrée Vous pouvez parcourir les fonctions de cet appareil via les liens à la commutation de fonction d’entrée du téléviseur. Quand le lecteur fonctionne, la source d’entrée de cet appareil bascule automatiquement sur la source de ce lecteur.

Cette fonction peut corriger automatiquement le retard entre l’audio et la vidéo. Utilisez un téléviseur compatible avec la fonction Sync. labiale auto.

La fonction eARC est une extension de la fonction ARC traditionnelle. Elle utilise une commande de fonction eARC dédiée pour lire l’audio de télévision de cet appareil sans passer par le contrôle HDMI. De plus, la fonction eARC peut transmettre des PCM linéaires multicanaux, Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio, DTS:X et d’autres formats audio non compatibles avec l’ARC traditionnel. La connexion à un téléviseur compatible avec la fonction eARC permet également de profiter d’une lecture surround de qualité supérieure du contenu audio lu à partir de votre téléviseur.

0 VRR (Variable Refresh Rate) :

VRR permet de réduire ou d’éliminer le décalage, le bégaiement et la déchirure de la trame pour un jeu plus fluide et plus détaillé.

PCM linéaire 2 canaux

0 QMS (Quick Media Switching) :

PCM linéaire multi-canal

Le système QMS pour les films et les vidéos élimine le retard qui peut entraîner des écrans vides avant l’affichage du contenu.

0 QFT (Quick Frame Transport) :

La QFT réduit la latence pour un jeu plus fluide et sans décalage, et une réalité virtuelle interactive en temps réel.

2 canaux, 32 kHz – 192 kHz, 16/20/24 bit 7.1 canaux, 32 kHz – 192 kHz, 16/20/24 bit Dolby Digital / DTS / Dolby Atmos / Dolby TrueHD / Dolby Digital Plus / DTS:X / DTS-HD Master Audio / DTS-HD High Resolution Audio / DTS Express

o Signaux vidéo pris en charge 0 480i

Système de protection des droits d’auteur

Pour lire la vidéo et l’audio numériques comme les vidéos BD ou les DVD via une connexion HDMI, cet appareil et la TV ou un lecteur doivent tous les deux prendre en charge le système de protection des droits d’auteur, appelé HDCP (High-bandwidth Digital Content Protection System). Le système HDCP est une technologie de protection comprenant le chiffrement de données et l’authentification de l’appareil AV connecté. Cet appareil prend en charge le système HDCP. 0 Si vous connectez un matériel qui ne prend pas en charge le système HDCP, les signaux vidéo et audio ne seront pas reproduits correctement. Lisez le manuel de l’utilisateur de votre téléviseur ou de votre lecteur pour en savoir plus.

Fonction de conversion vidéo Cet appareil convertit automatiquement les signaux d’entrée vidéo comme indiqué sur le schéma ci-dessous avant de les transmettre à la TV. Cet appareil

TV compatible HDMI Sortie (MONITOR OUT)

Signal HDMI Signal HDMI Borne HDMI Borne HDMI Borne HDMI Borne HDMI TV non compatible HDMI Signal vidéo composante Bornes vidéo composante

Signal vidéo composante Bornes vidéo composante

Bornes vidéo composante

Signal vidéo Borne vidéo

Bornes vidéo composante

0 La fonction de la MAIN ZONE Conversion vidéo est compatible avec les formats suivants : NTSC, PAL, SECAM, NTSC4.43, PAL-N, PAL-M et PAL-60. 0 Lors de l’utilisation de signaux vidéos composites, seuls les signaux 480i et 576i sont convertis en signaux HDMI.

Cet appareil peut convertir les signaux vidéo d’entrée à la résolution réglée pour “Résolution” dans le menu avant de les transmettre au téléviseur. (v p. 195) .

HDMI Signal de sortie

480p/576p Vidéo de composant 720p

z Uniquement pris en charge par la borne HDMI 6.

Lecture de dispositifs mémoire USB 0 Cet appareil est compatible avec les standards MP3 ID3-Tag (Ver. 2).

0 Cet appareil peut afficher les illustrations qui ont été intégrées en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4.

0 Cet appareil est compatible avec les tags META WMA.

0 Si la taille d’image (pixels) de la pochette d’un album dépasse 500 × 500 (WMA/MP3/Apple Lossless/DSD) ou 349 × 349 (MPEG-4 AAC), l’appareil

peut ne pas lire la musique correctement.

o Formats compatibles WMAz1 MP3 WAV MPEG-4

z1 Seuls les fichiers non protégés par copyright peuvent être lus sur cet appareil. Le contenu téléchargé sur les sites Internet payants est protégé par copyright. Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d’un ordinateur, risquent également d’être protégés par copyright, en fonction des paramètres de l’ordinateur.

z2 Le décodeur Apple Lossless Audio Codec (ALAC) est distribué sous licence Apache, version 2.0 (http://www.apache.org/licenses/LICENSE-2.0).

Cet appareil prend en charge le profil Bluetooth suivant. 0 A2DP (Advanced Audio Distribution Profile) : Lorsqu’un périphérique Bluetooth prenant en charge ce standard est connecté, les données sonores mono et stéréo peuvent être écoutées en haute qualité. 0 AVRCP (Audio/Video Remote Control Profile) : Lorsqu’un périphérique Bluetooth prenant en charge ce standard est connecté, le périphérique Bluetooth peut être commandé à partir de cet appareil.

Le nombre maximal de fichiers et dossiers lisibles par cet appareil est indiqué ci-dessous. Média

Nombre de niveaux de répertoires z1 Nombre de dossiers Nombre de fichiers

Dispositifs mémoire USB 8 niveaux 500

z1 Le dossier racine est pris en compte. z2 Le nombre de fichiers autorisé peut varier en fonction de la capacité du dispositif mémoire USB et de la taille des fichiers.

Lecture d’un périphérique Bluetooth

o Nombre maximal de fichiers et de dossiers lisibles

La diffusion des ondes radio depuis cet appareil peut interférer avec le fonctionnement des appareils médicaux. Assurez-vous de mettre hors tension l’alimentation de cet appareil et du périphérique Bluetooth dans les endroits suivants, car les interférences des ondes radio peuvent causer des dysfonctionnements. 0 Les hôpitaux, trains, avions, stations essence et les endroits où des gaz inflammables sont générés 0 À proximité de portes automatiques et d’alarmes incendie

Lire un fichier sauvegardé sur un ordinateur ou sur un NAS Cet appareil est compatible avec les standards MP3 ID3-Tag (Ver. 2). Cet appareil peut afficher les illustrations qui ont été intégrées en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4. Cet appareil est compatible avec les tags META WMA. Si la taille d’image (pixels) de la pochette d’un album dépasse 500 × 500 (WMA/MP3/WAV/FLAC/Apple Lossless/DSD) ou 349 × 349 (MPEG-4 AAC), l’appareil peut ne pas lire la musique correctement. 0 Vous devez utiliser un serveur ou un logiciel serveur compatible avec la diffusion dans les formats correspondants pour lire des fichiers audio et image via un réseau. Pour pouvoir lire les formats audio mentionnés ci-dessus via un réseau, vous devez installer un logiciel serveur, comme par exemple Twonky Media Server ou jRiver Media Server, sur votre ordinateur ou votre NAS. D’autres logiciels serveurs sont également disponibles. Veuillez vérifier les formats pris en charge. 0 0 0 0

o Spécifications des fichiers pris en charge WMAz1 MP3

WAV MPEG-4 AACz1 FLAC Apple Losslessz2

z1 Seuls les fichiers non protégés par copyright peuvent être lus sur cet appareil. Le contenu téléchargé sur les sites Internet payants est protégé par copyright. Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d’un ordinateur, risquent également d’être protégés par copyright, en fonction des paramètres de l’ordinateur.

z2 Le décodeur Apple Lossless Audio Codec (ALAC) est distribué sous licence Apache, version 2.0 (http://www.apache.org/licenses/LICENSE-2.0).

Fonction mémoire personnelle plus Les paramétrages les plus récemment utilisés (mode d’entrée, mode de sortie HDMI, mode sonore, commande de tonalités, niveau du canal, MultEQ® XT, Dynamic EQ, Dynamic Volume, M-DAX et décalage audio, etc.) sont sauvegardés pour chaque source d’entrée.

o Spécifications des stations radio lisibles Fréquence d’échantillonnage

.wma 0 Les réglages “Paramètres surr.” sont mémorisés pour chaque mode son.

Fonction dernière mémoire

Cette fonction mémorise les réglages tels qu’ils étaient juste avant le passage en mode veille.

Audyssey MultEQ® XT Audyssey MultEQ® XT rectifie les problèmes d’égalisation qui équilibrent les systèmes audio. Ils peuvent ainsi offrir une qualité d’écoute maximale à tous les auditeurs dans une grande zone d’écoute. Sur la base de plusieurs mesures, MultEQ® XT calcule une solution d’égalisation qui rectifie les problèmes de temps et de réponse dans la zone d’écoute mais effectue aussi une configuration automatique et complète du système surround.

Audyssey Dynamic EQ®

L’option Audyssey Dynamic EQ® résout le problème de la détérioration de la qualité sonore qui accompagne les plus bas niveaux du volume en tenant compte de la perception auditive humaine et de l’acoustique de la pièce. Audyssey Dynamic EQ® fonctionne en tandem avec Audyssey MultEQ® XT pour produire un son équilibré pour tous les auditeurs à tous les niveaux sonores. Audyssey Dynamic Volume®

Dynamic Volume résout les écarts importants de volume entre les programmes télévisés et les publicités, ainsi qu’entre les passages silencieux et bruyants des films. Audyssey Dynamic EQ® est intégré à Dynamic Volume. Aussi, si le volume de lecture est ajusté automatiquement, la réponse des graves perçue, l’équilibre tonal, l’impression surround et la clarté des dialogues restent identiques.

Dolby Digital est un format de signal numérique multicanaux développé par Dolby Laboratories. 5.1 canaux sont reproduits au total: 3 canaux avant (“FL”, “FR” et “C”), 2 canaux surround (“SL” et “SR”) et le canal “LFE” pour les effets de basses fréquences. Grâce à cela, il n’y a pas de diaphonie entre les canaux et un champ sonore réaliste est obtenu avec une impression “tri-dimensionnelle” (sensation de distance, de mouvement et de positionnement). Ceci permet d’offrir une expérience sonore surround chez vous.

Introduit dans le premier cinéma, Dolby Atmos apporte une sensation de dimension et d’immersion pour l’expérience du Home Cinema. Dolby Atmos est un objet adaptable et variable basé sur un format qui reproduit le son comme des sons indépendants (ou des objets) qui peuvent être précisément positionnés et déplacés de manière dynamique à travers l’espace d’écoute tridimensionnel durant la lecture. Un composant clé de Dolby Atmos est l’introduction d’un plan vertical des sons au-dessus de l’auditeur.

Dolby Digital Plus est un format de signaux Dolby Digital amélioré compatible avec 7.1 canaux de son numérique discret, qui améliore également la qualité sonore grâce à des meilleures performances de débit. Il est rétrocompatible avec le Dolby Digital classique, ce qui lui permet d’offrir une plus grande flexibilité en fonction du signal source et de l’équipement de reproduction.

Le contenu Dolby Atmos sera remis à votre récepteur AV Dolby Atmos Enabled via les signaux Dolby Digital Plus ou Dolby TrueHD sur disque Bluray, fichiers téléchargeables et Streaming Media. Un flux Dolby Atmos métadonnées spécial qui décrit le positionnement du son dans la pièce. Cet objet de données audio est décodé par un récepteur Dolby Atmos et est calibré pour optimiser la lecture par l’intermédiaire de tous les systèmes de haut-parleurs Home Cinéma de toute taille et toute configuration.

Dolby Surround est une technologie de nouvelle génération qui mélange façon ingénieuse le son d’ambiance et le contenu 5.1 et 7.1 pour la lecture de votre système d’enceintes surround. Dolby Surround est compatible avec des plans classiques, mais aussi avec les formats Dolby Atmos activé systèmes de lecture en employant des enceintes de plafond ou des produits avec la technologie d’enceintes Dolby.

Dolby TrueHD Dolby TrueHD est une technologie audio haute définition conçue par Dolby Laboratories, qui utilise une technologie de codage sans perte pour reproduire fidèlement le son des masters studio. Ce format permet de prendre en charge jusqu’à 8 canaux audio avec une fréquence d’échantillonnage de 96 kHz et une résolution de 24 bits et jusqu’à 6 canaux audio avec une fréquence d’échantillonnage de 192 kHz et une résolution de 24 bits.

La virtualisation de hauteur Dolby Atmos est une solution de traitement du signal numérique qui exploite la profonde compréhension de Dolby de la perception audio humaine pour créer la sensation de son en hauteur diffusé par les enceintes au niveau de l’auditeur. Ce traitement du signal applique des filtres de repère de hauteur aux composants audio en hauteur contenus dans le signal audio avant leur mixage dans les enceintes de niveau auditeur. Ces filtres simulent les signaux spectraux naturels transmis par nos oreilles aux sons provenant d’au-dessus. Pour la configuration des enceintes stéréo et 3.1 canaux, la virtualisation de hauteur Dolby Atmos est combinée à la virtualisation surround pour créer un son enveloppant à 360 degrés moins les enceintes qui seraient normalement utilisées derrière ou à côté de l’auditeur.

Les enceintes Dolby Atmos Enabled sont une alternative pratique aux enceintes intégrées au plafond ; elles utilisent le plafond au-dessus de vous comme une surface réfléchissante pour reproduire le son au-dessus de l’auditeur. Ces enceintes présentent un pilote de démarrage unique montant et un traitement spécial des signaux. Ces fonctions peuvent être intégrées à une enceinte traditionnelle ou à un module d’enceinte indépendant. Les fonctions impactent de façon minimale le système d’empreinte global de l’enceinte toute en offrant une expérience d’écoute immersive lors de la lecture Dolby Atmos et Dolby Surround.

DTS-ES™ Discrete 6.1 est un format audio numérique discrete 6.1 canaux qui ajoute un canal surround arrière (SB) au son surround numérique DTS. Le décodage des signaux audio 5.1 canaux classiques est également possible en fonction du décodeur.

Vous permet de contrôler votre expérience d’écoute. Si vous avez besoin de clarté et d’intelligibilité, vous pouvez faire en sorte que les dialogues se distinguent davantage des bruits de fond. Cela implique que le contenu a été créé pour prendre en charge Commande dialogue.

DTS-ES™ Matrix 6.1 est un format audio 6.1 canaux insérant un canal surround arrière (SB) à l’encodage de matrice par le son surround numérique DTS. Le décodage des signaux audio 5.1 canaux classiques est également possible en fonction du décodeur.

DTS Abréviation de Digital Theater System, un système audio numérique développé par DTS. DTS fournit une expérience sonore surround puissante et dynamique, que vous trouverez généralement dans les plus belles salles de cinéma du monde.

DTS Express est un format audio prenant en charge les faibles débits binaires (max. 5.1 canaux, 24 à 256 kbps).

DTS-HD DTS 96/24 est un format audio numérique permettant une reproduction sonore de qualité en 5.1 canaux avec une fréquence d’échantillonnage de 96 kHz et une quantisation 24 bits sur les DVD-Vidéo.

Cette technologie audio propose une qualité sonore supérieure et des fonctionnalités améliorées par rapport au système DTS conventionnel et est adoptée en tant qu’audio optionnel pour les Blu-ray Disc. Cette technologie offre une transmission multicanaux, une vitesse de transfert des données supérieure, une fréquence d’échantillonnage élevée et une lecture audio sans perte. Les Blu-ray Disc prennent en charge un maximum de 7.1 canaux.

DTS Digital Surround

DTS™ Digital Surround est le format surround numérique standard de DTS, Inc., compatible avec une fréquence d’échantillonnage de 44,1 ou 48 kHz et jusqu’à 5.1 canaux de son surround discret numérique.

DTS Neural:X DTS-HD High Resolution Audio

Permet une expérience audio immersive pour le contenu ancien. Le mode DTS Neural:X peut traiter votre contenu stéréo, 5.1 ou 7.1 vers un format supérieur afin de vous permettre de profiter pleinement de toutes les enceintes de votre système audio surround.

DTS-HD High Resolution Audio est une version améliorée des formats de signaux DTS, DTS-ES et DTS 96/24, compatible avec des fréquences d’échantillonnage de 96 ou 48 kHz et jusqu’à 7.1 canaux de son numérique discret. Le débit élevé des données permet d’obtenir un son de meilleure qualité. Ce format est entièrement compatible avec les appareils classiques, y compris les données surround numériques DTS 5.1 canaux.

DTS Virtual:X DTS Virtual:X vous permet de profiter d’un son multidimensionnel, indépendamment de la taille de la pièce, de la disposition ou de la configuration des enceintes.

DTS-HD Master Audio est un format audio créé par Digital Theater System (DTS). Ce format permet de prendre en charge jusqu’à 8 canaux audio avec une fréquence d’échantillonnage de 96 kHz et une résolution de 24 bits et jusqu’à 6 canaux audio avec une fréquence d’échantillonnage de 192 kHz et une résolution de 24 bits. Il est entièrement compatible avec les appareils classiques, y compris les données surround numériques DTS 5.1 canaux.

DTS:X Le signal DTS:X produit un hémisphère sonore, dans lequel les survols, ainsi que les bruits de fond ambiants deviennent vraiment enveloppants. Les objets DTS:X permettent au son de passer en douceur d’une enceinte à l’autre de manière très réaliste.

o Audio Il s’agit du codec pour la méthode de compression audio sans perte développée par Apple Inc. Ce codec peut être lu sur iTunes, iPod ou iPhone. Les données compressées à environ 60 – 70 % peuvent être décompressées aux mêmes données d’origine. FLAC (Free Lossless Audio Codec)

LFE Abréviation de Low Frequency Effect, un canal de sortie accentuant l’effet de basse fréquence sonore. Le son surround est intensifié par la production de basses profondes de 20 Hz à 120 Hz vers le(s) subwoofer(s) du système. MP3 (MPEG Audio Layer-3)

Il s’agit d’un format de compression des données audio normalisé au plan international qui utilise la norme de compression vidéo “MPEG-1”. Il compresse le volume de données à environ un onzième de sa taille initiale tout en conservant une qualité de son équivalente à celle d’un CD musical.

MPEG (Moving Picture Experts Group), MPEG-2, MPEG-4

Il s’agit de la valeur de la résistance CA, indiquée en Ω (ohms). Une puissance supérieure peut être obtenue lorsque cette valeur est plus faible. Fonction de normalisation de dialogue

Cette fonction est automatiquement activée lors de la lecture de sources Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS ou DTS-HD. Elle corrige automatiquement le niveau du signal standard des différentes sources programmes.

WMA (Windows Media Audio)

Il s’agit de la technologie de compression audio mise au point par la société Microsoft.

Les données WMA peuvent être encodées à l’aide de Windows Media® Player. Pour coder les fichiers WMA, utilisez uniquement les applications autorisées par la société Microsoft. Si vous utilisez une application non autorisée, le fichier peut ne pas fonctionner correctement.

La différence entre le niveau sonore non déformé maximum et le niveau sonore minimum perceptible du bruit émis par l’appareil. Mixage réducteur

Fréquence d’échantillonnage

Cette fonction réduit le nombre de canaux d’audio surround et effectue la lecture en fonction de la configuration du système.

L’échantillonnage consiste à effectuer une lecture d’une onde sonore (signal analogique) à intervalles réguliers et à exprimer la hauteur de l’onde lors de chaque lecture dans un format numérisé (produisant un signal numérique). Le nombre de lectures effectuées en une seconde est appelée “fréquence d’échantillonnage”. Plus cette valeur est grande, plus le son reproduit est proche du son original.

Impédance des enceintes

Ce sont les noms de différentes normes de format de compression numérique utilisées pour le codage des signaux vidéo et audio. Les normes vidéo sont notamment “MPEG-1 Video”, “MPEG-2 Video”, “MPEG-4 Visual”, “MPEG-4 AVC”. Les normes audio sont notamment “MPEG-1 Audio”, “MPEG-2 Audio”, “MPEG-4 AAC”.

ISF (Imaging Science Foundation) est un organisme qui certifie les techniciens vidéo qui sont ensuite qualifiés pour effectuer l’étalonnage et l’ajustement en fonction des conditions d’installation. Elle permet également de définir les normes de qualité pour l’optimisation de périphérique de performances vidéo.

AirPlay envoie (lit) le contenu enregistré dans iTunes ou sur un iPhone/ iPod touch/iPad à un appareil compatible via le réseau. Clé WEP (Clé réseau)

Il s’agit d’une clé utilisée pour le cryptage des données pendant leur transfert. Sur cet appareil, la même clé WEP est utilisée pour le cryptage et le décryptage des données et il est donc nécessaire de définir la même clé WEP sur les deux appareils afin de pouvoir établir la communication entre eux.

Progressif (balayage séquentiel)

Il s’agit d’un système de balayage du signal vidéo permettant d’afficher 1 trame de vidéo comme une image. Ce système restitue des images avec moins de bruit de fond et sans bord flou comparé au système entrelacé.

La certification Wi-Fi garantit une interopérabilité testée et approuvée par la Wi-Fi Alliance, un groupe de certification de l’interopérabilité entre les appareils LAN sans fil. WPA (Wi-Fi Protected Access)

Il s’agit d’une norme de sécurité établie par la Wi-Fi Alliance. Outre le SSID (nom de réseau) et la clé WEP (clé de réseau), il utilise également une fonction d’identification de l’utilisateur et un protocole de cryptage pour renforcer la sécurité. WPA2 (Wi-Fi Protected Access 2)

Il s’agit d’une nouvelle version de WPA établie par la Wi-Fi Alliance, compatible avec un cryptage AES plus sûr.

WPA-PSK/WPA2-PSK (Pre-shared Key)

Il s’agit d’un système simple d’authentification mutuelle lorsqu’une chaîne de caractères prédéfinis correspond au point d’accès et au client du LAN sans fil.

HDCP Lors de la transmission de signaux numériques entre plusieurs appareils, cette technologie de protection des droits d’auteur crypte les signaux pour empêcher la copie illicite du contenu.

Noms du réseau (SSID: Service Set Identifier)

Lors de la formation de réseaux locaux sans fil, des groupes sont formés pour éviter les interférences, le vol de données, etc. Ces groupes sont basés sur “SSID (noms de réseau)”. Pour améliorer la sécurité, une clé WEP est configurée de façon à ce que la communication ne soit pas disponible à moins que le “SSID” et la clé WEP correspondent. Ce mode est particulièrement adapté pour construire un réseau simplifié.

MAIN ZONE La pièce dans laquelle se trouve l’appareil est appelée MAIN ZONE. Appariement

L’appariement (enregistrement) est une opération qui est nécessaire pour pouvoir connecter un périphérique Bluetooth à cet appareil à l’aide de la technologie Bluetooth. Lorsque les appareils sont appariés, ils s’authentifient mutuellement et peuvent se connecter sans mauvaises connexions. Lors de l’utilisation de la connexion Bluetooth pour la première fois, vous devez apparier l’appareil et le périphérique Bluetooth qui doit être connecté. Circuit de protection

Cette fonction est destinée à prévenir les dommages aux composants sur secteur lorsqu’une anomalie, surcharge ou surtension par exemple, survient pour une raison quelconque.

Renseignements relatifs aux marques commerciales

La marque et les logos Bluetooth® sont des marques commerciales déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par D&M Holdings Inc. est soumise à licence. Les autres marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.

Apple, AirPlay, iPad, iPad Air, iPad Pro and iPhone are trademarks of Apple Inc., registered in the U.S. and other countries. The trademark “iPhone” is used in Japan with a license from Aiphone K.K. Use of the Works with Apple badge means that an accessory has been designed to work specifically with the technology identified in the badge and has been certified by the developer to meet Apple performance standards.

Fabriqué sous licence de Dolby Laboratories. Dolby, Dolby Atmos, Dolby Audio, Dolby Surround, Dolby Vision, et le symbole double-D sont des marques commerciales de Dolby Laboratories.

Fabriqué sous licence Audyssey Laboratories™, avec brevets américains et étrangers en instance. Audyssey MultEQ® XT, Audyssey Dynamic EQ® et Audyssey Dynamic Volume® sont des marques déposées d’Audyssey Laboratories.

Pour les brevets DTS, rendez-vous à l’adresse http://patents.dts.com. Fabriqué sous licence de DTS, Inc. DTS, le symbole, DTS et le symbole, pris ensemble, DTS:X, the logo DTS:X, Virtual:X et le logo DTS Virtual:X sont des marques enregistrées et/ou des marques déposées de DTS, Inc. aux Etats-Unis et/ou dans d’autres pays. © DTS, Inc. Tous droits réservés.

Le logo Wi-Fi CERTIFIED est une marque commerciale déposée de l’Alliance Wi-Fi. La certification WiFi fournit l’assurance que le périphérique a passé le test d’interopérabilité effectués par l’Alliance Wi-Fi, un groupe qui atteste de l’interopérabilité entre les dispositifs de réseau local sans fil.

Les termes HDMI, High-Definition Multimedia Interface et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. This item incorporates copy protection technology that is protected by U.S. patents and other intellectual property rights of Rovi Corporation. Reverse engineering and disassembly are prohibited.

Le logo HDR10+™ est une marque déposée de HDR10+ Technologies, LLC.

0 Amplificateur de puissance

100 W + 100 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,08 % T.H.D.) 140 W + 140 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.) Centrale:

100 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,08 % T.H.D.) 140 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.) Surround:

100 W + 100 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,08 % T.H.D.) 140 W + 140 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.) Surround arrière :

100 W + 100 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,08 % T.H.D.) 140 W + 140 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.) 4 – 16 Ω/ohms

Sensibilité de l’entrée:

100 dB (IHF-A chargée, mode Direct)

Réponse en fréquence:

10 Hz – 100 kHz — +1, –3 dB (mode Direct)

Sensibilité de l’entrée:

±1 dB (20 Hz à 20 kHz)

Facteur de distorsion:

0 Bornes vidéo standard

Niveau d’entrée/sortie et impédance: Réponse en fréquence:

0 Borne vidéo composante couleur

Niveau d’entrée/sortie et impédance:

Réponse en fréquence:

Gamme de fréquence de réception : Sensibilité efficace :

(Remarque : μV à 75 Ω/ohms, 0 dBf = 1 x 10 –15 W) 87,5 MHz – 108,0 MHz 1,2 μV (12,8 dBf)

o Section tuner DAB Plage de réception :

o Section du réseau local sans fil Type de réseau (normes LAN sans fil):

Plage des fréquences utilisées :

WPA/WPA2-PSK (TKIP) 2,4 GHz, 5 GHz

z1 Le logo Wi-Fi® CERTIFIED et le logo du produit Wi-Fi CERTIFIED sont des marques commerciales déposées de l’Alliance Wi-Fi.

o Section Bluetooth Système de communication :

Spécification Version Bluetooth 4.2

Portée de communication maximale :

Environ 30 m dans la ligne de vision z2

Puissance de transmission :

Spécification Version Bluetooth Classe de Puissance 1

Plage des fréquences utilisées :

Profils pris en charge :

Fonction récepteur A2DP (Advanced Audio Distribution Profile) 1.2

Schéma de modulation :

FHSS (Frequency-Hopping Spread Spectrum)

AVRCP (Audio Video Remote Control Profile) 1.5 Fonction émetteur A2DP (Advanced Audio Distribution Profile) 1.2

Codec correspondant :

Portée de transmission (A2DP) :

z2 La plage de communication réelle varie suivant l’influence de facteurs tels que les obstacles entre les appareils, les ondes électromagnétiques émises par les fours à micro-ondes, l’électricité statique, les téléphones sans fil, la sensibilité de la réception, la performance de l’antenne, le système d’exploitation, le logiciel de l’application, etc.

o Général Température de fonctionnement :

5 °C - 35 °C Consommation électrique :

Consommation électrique en mode veille:

Éléments de configuration du menu HDMI Pass Through Commande réseau Autorise mise à jour (v p. 188) / HDMI Contrôle (v p. 231) (v p. 243) (v p. 190)

Modes veille Veille normale

Consommation électrique

0,1 W Contrôle réseau (Bluetooth)

3,3 W Contrôle réseau (Ethernet)

3,4 W Contrôle réseau (Wi-Fi)

3,7 W Veille CEC Arrêt en veille

0,5 W Arrêt en veille

z Lorsque cet appareil est réglé en mode veille par l’envoi d’une commande de veille depuis le contrôleur externe via le connecteur RS-232C de cet appareil.

Pour des raisons d’amélioration, les caractéristiques et l’apparence sont susceptibles d’être modifiées sans avertissement préalable.

o Dimensions (Unité : mm)

o Poids : 10,1 kg Panneau avant

Connexion des enceintes 37 Conseils 251

vA Affectation des entrées 201

Contrôle Internet 164

Conversion vidéo 194, 279

vD Dépistage des pannes 253 Dispositif de commande externe 69

HDMI Contrôle 153, 190

vL LAN filaire 67, 226

LAN sans fil 68, 227

Lecteur Blu-ray Disc 59, 74 Lecteur DVD 59, 74

Liste d’attente 76, 116, 123

Dispositif mémoire USB 63, 75

Dolby Atmos 286 Double amplificateur 49

vM M-DAX 179 Minuterie sommeil 156 Mise à jour du micrologiciel 242

vP Mise en sourdine 74

Mode audio Direct 148

Paramétrage général 173, 234

Panneau avant 17 Paramétrage WiFi 227

Paramétrage de l’enceinte 171, 205 PC 115 Périphérique Bluetooth 80

Réglages audio 170, 175

Réglages Audyssey 182, 207 Réglages d’entrée 171, 201

Réglages réseau 226 Réglages vidéo 170, 186

Réinitialisation des réglages du réseau 274 Réinitialisation des réglages d’usine 273

vS Plan du menu de l’interface graphique 170

Sélection intelligente 158

vT Télécommande 26 Toutes zones stéréo 139
