1710214 - Hotte DE DIETRICH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante ou recyclage
Marque	DE DIETRICH
Modèle	1710214 (DHG376XP, DHG377XP, DHG386XP, etc.)
Largeur	677,5 mm (modèle DHG376XP)
Poids net	8,9 kg (modèle DHG376XP)
Alimentation	230-240 V monophasé
Puissance moteur	300 W (modèle DHG376XP)
Éclairage	2 ampoules halogènes de 20 W
Nombre de vitesses	4 vitesses + timer 10 minutes
Modes de fonctionnement	Version aspirante ou recyclage
Distance minimale d'installation	65 cm entre la hotte et la plaque de cuisson
Entretien filtres antigraisse	Nettoyage tous les 2 mois (lave-vaisselle possible)
Entretien filtres à charbon	Remplacement tous les 6 mois (réf. DHK306AP1)
Nettoyage carrosserie	Chiffon humide avec détergent neutre
Nettoyage intérieur	Chiffon imbibé d'alcool dénaturé
Classe d'isolation	I (mise à la terre obligatoire)
Conformité	Arrêté du 16.08.89 (limitation perturbations radioélectriques)
Longueur du cordon d'alimentation	150 cm

FOIRE AUX QUESTIONS - 1710214 DE DIETRICH

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale est de 65 cm entre le support des casseroles et la partie inférieure de la hotte. Vous devez respecter cette distance pour garantir un fonctionnement sûr.

Comment installer la hotte en version recyclage ?

Pour une installation en recyclage, utilisez des filtres à charbon (réf. DHK306AP1). L'air est purifié et remis en circulation dans la pièce. Retirez les filtres antigraisse pour accéder au logement des filtres à charbon.

Comment installer la hotte en version aspirante ?

Pour une installation aspirante, raccordez la hotte à un conduit d'évacuation vers l'extérieur. Utilisez un tuyau de diamètre conseillé 150 mm avec le moins de coudes possible. Les filtres à charbon ne sont pas nécessaires dans cette version.

Comment nettoyer les filtres antigraisse ?

Démontez les filtres en poussant l'arrêt vers l'intérieur et en tirant vers le bas. Lavez-les avec un détergent liquide, rincez et séchez. Vous pouvez aussi les laver au lave-vaisselle, en évitant le contact avec de la vaisselle sale ou des couverts en argent.

Quand remplacer les filtres à charbon ?

Les filtres à charbon doivent être remplacés tous les 6 mois en moyenne, selon l'utilisation. Référence du filtre : DHK306AP1.

Comment remplacer les ampoules halogènes ?

Ouvrez le couvercle en faisant levier dans les fissures prévues. Remplacez les ampoules par des modèles halogènes 20 W identiques. Attention : ne touchez pas l'ampoule à mains nues.

Que faire si les voyants lumineux clignotent tous ensemble ?

Cela indique qu'il est temps de nettoyer les filtres antigraisse (après environ 30 heures de fonctionnement). Après avoir remonté les filtres propres, appuyez sur l'un des boutons de vitesse pour réinitialiser le témoin.

Puis-je utiliser la hotte avec une cuisson à gaz ?

Oui, mais assurez-vous que la pièce est correctement aérée pour éviter une dépression excessive (max 0,04 mbar). La hotte ne doit pas être raccordée au même conduit que les appareils à combustion.

Comment brancher électriquement la hotte ?

Vérifiez que la tension correspond à celle indiquée sur la plaque signalétique (230-240 V monophasé). La hotte est de classe I, elle doit être reliée à la terre. Le branchement doit être réalisé par un installateur agréé.

Quels sont les modèles couverts par cette notice ?

Cette notice concerne les modèles DHG376XP, DHG377XP, DHG386XP ainsi que DHG316XP et DHG356XP (selon les références). Les caractéristiques techniques peuvent varier selon le modèle.

MODE D'EMPLOI 1710214 DE DIETRICH

DHG376XP - DHG377XP - DHG386XP

IMPORTANT; AVANT Toute OPERATION D'INSTALLATION ET UTILISATION, VEUILLEZ PRENDRE BONNE NOTE DES INSTRUCTIONS SUIVANTES

La distance minimum entre la surface de support des casseroles sur le plan de cuisson et la partie inférieure de la hotte doit etre de 65 cm. Si les consignes, pour l'installation du plan de cuisson, indiquent une plus grande distance, il faut en tener compte. L'air aspiré ne doit pas etre canalisé dans un conduit qui est utilise pour evacuer les fumées produites par des appareils alimentés par des sources d'énergies autres que l'énergie électrique (installations de chauffage central, radiateurs, chauffe-eau, etc.). Pour évacuer l'air qui doit etre éliminé respectez les prescriptions des autorités compétentes. De plus l'air qui doit etre evacué ne doit pas etre décharge dans une cavité du mur, à moins que cette cavité soit prévue pour ce but.

Prévoyez une aération de la pieceADFquate quand une hote et des appareils alimentés par une énergie autre que l'énergie électrique (poèle à gaz, à huile, à charbon etc.) sont utilisés en même temps. En effet, en evacuant l'air, la hotte pourrait creer une dépression dans la piece. La pression négative de la piece ne doit pas dépasser 0,04mbar, évitant ainsi que la source de chaleur provoque un appel des gaz qui doivent être evacués. Il est donc nécessaire d'équipier la piece de prises d'air alimentant un flux d'air frais constant.

Contrer la plaque des caractéristiques techniques se trouvant à l'intérieur de l'appareil; si le symbole (回) figure sur la plaque suivre les instructions suivantes: cet appareil est construit pour appartenir à la classe d'iso1ation II ; il ne doit donc pas etre relié à la terre.

Contrer la plaque des caractéristiques techniques se trouvant à l'intérieur de l'appareil; si le symbole (回) NE figure pas sur la plaque suivre les instructions suivantes: ATTENTION: cet apparil doit être relié à la terre. Lors du raccordement électrique s'assurer que la prise de courant est équipée d'une connexion de mise à la terre.

Lors du raccordement electrique assurez-vous que les valeurs de tension correspondant à celles qui sont indiquées sur la plaque des caractéristiques de l'appareil, qui se trouve à l'intérieur de celui-ci. Si votre apparéil, n'a pas de cable flexible qui ne peut pas être séparé ni de prise, ou bien d'autre dispositif qui garantisse le débranchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de séparation du réseau doivent alors être prévus dans l'installation fixe. Si votre apparéil est muni d'un cable d'alimentation, positionner l' apparéil de manière à ce que la fiche soit accessible.

Avant de proceder à une opération d'entretien ou de nettoyage quelconque, débranchez l'appareil.

ATTENTION: ces apparèils doivent être reliés à la terre.

UTILISATION

Evitez d'utiliser des matérieliaux qui provoquent des flammes à proximé de l'appareil.

Dans le cas de fritures, faites tout particulierement attention au danger d'incendie que représentent les huiles et les corps gras.

A cause de son inflammabilité l'huile usagée est particulièrement dangereuse. N'utilise pas de grils électriques découverts.

Pour éviter des risques d'incendie possibles suivez les instructions données concernant le nettoyage des filtres à graisse et sur la façon d'enlever des dépôts eventuels de graisse sur l'appareil.

ENTRETIEN

Un entretien soigné est une garantie de bon fonctionnement et de bon rendement de votre apparéil dans le temps.

Faites beaucoup d'attention surtout aux filtres antigraissé et nettoyez-les périodiquement (au moins tous les deux mois). Retirez les filtres àGRAISSÉ et LAZE-les avec un détergent liquide à la main ou dans le lave-vaisse.(voir chapitre Entretien).

L'élimination, déventuels dépôts de graisse sur l'appareil, doit être effectue en fonction de l'utilisation de ce dernier (au moins tous les 2 mois). Il faut éviter d'utiliser des produits contenant des abrasifs ou des corrosifs. Pour le nettoyage extérieur des appareils points, utiliser un chiffon mouillé avec de l'eau tiède et un détersif neutre. Pour le nettoyage extérieur des appareils en acier, en cuivre et en laiton il est conseilé d'utiliser des produits spécifique et de suivre les instructions fournies sur le produit.

Pour le nettoyage de l'intérieur de l'appareil, utiliser un chiffon (ou un pinceau) imbibé d'alcool dénaturé.

DESCRIPTION DES APPAREILS

Les descriptions et caractéristiques figurant sur ce document sont données à titre d'information et non d'engagements. En effet, socieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toutes modifications ou améliorations.

Comme toutes les hottes, ces apparciels peuvent etre installés soit en version recyclage soit en version évacuation.

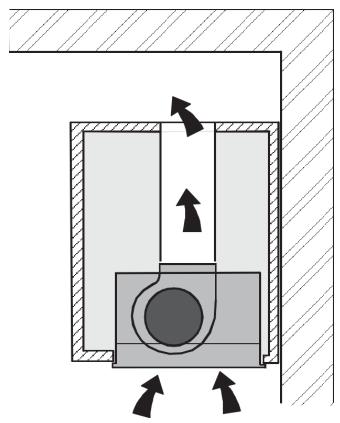

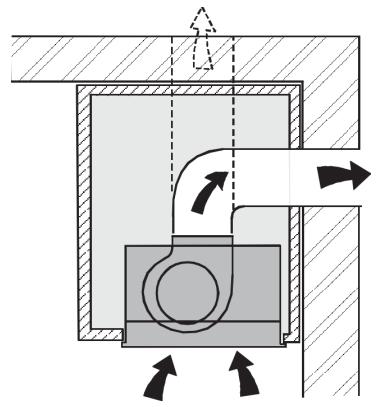

Dans la version Recyclage (Fig. 1), l'air et les vapeurs convoyés par l'appareil sont épures par les filtres à charbon et remis en circulation dans la piece. ATTENTION: Pour la version Recyclage vous devez utiliser les filtres à charbon qui purifiert l'air qui est remis en circulation dans la piece.

Dans la version Aspirante (Fig. 2), les vapeurs et les odeurs de la cuisine sont convoyées directement à l'extérieur par un tuyau d'évacuation à travers la paroi/plafond. Il n'est donc pas nécessaire d'utiliser les filtres à charbon.

Vous devez decide au débutquel type d'installation vous souhaitez.

Votre appareil est livre en recyclage, pourtant si vous decidez d'installer l'appareil en version évacuation vous devez enlever les filtres à charbon.

Cet apparéil est conforme à l'arrêté du 16.08.89 relatif à la limitation des perturbations radioélectriques (Directive CEE n. 76.889 modifiée par la Directive CEE 87.308).

Fig. 1

Fig. 2

INSTALLATION

Il est conseilé de confier les opérations d'installation à des spécialistes.

Installation en version recyclage

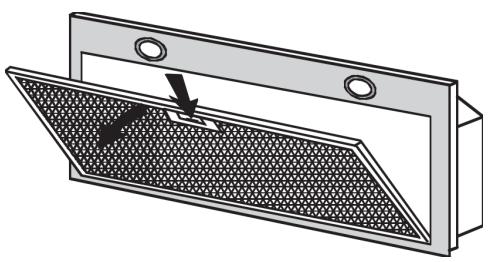

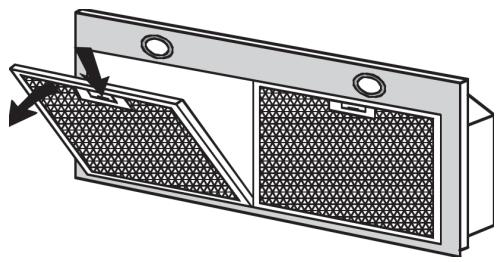

Avont de proceder aux opérations de montage, pour manoeuvrer plus aisément l'appareil, demontez les filtres àGRAisse: à l'aide de la poignee, pousser l'arrêt vers l'intérieur et tirer le filtre vers le bas (Fig. 3).

Fig. 3a

Fig. 3b

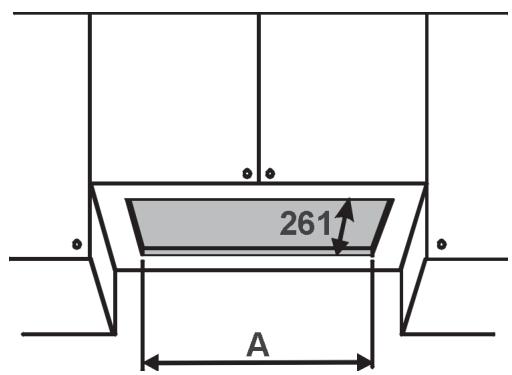

Dans le fond de votre placard mural, faites le trou nécessaire afin d'insérer l'appareil (Fig. 4).

Prévoyez l'alimentation électrique.

Insérez l'appareil dans le trou effectué (Fig. 4).

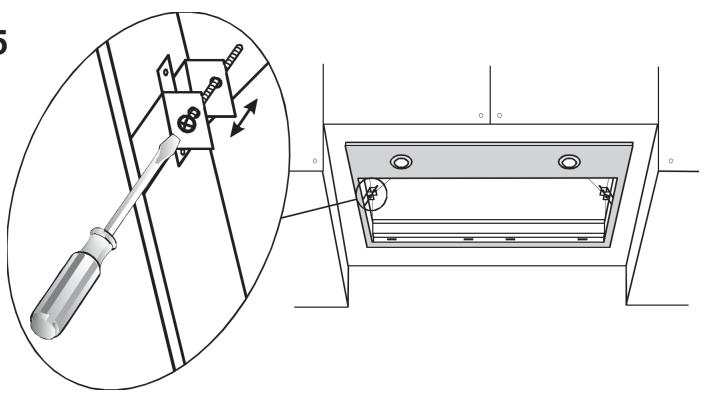

Serrez les deux vis qui se trouvent à l'interieur de la carasse (Fig. 5), jusqu'à ce que l'appareil adhére au fond de l'élement haut. Evitez de visser les deux vis avec force excessive.

Relier à la bride d'évacuation de l'air de votre apparéil un tuyau approprié qui porte l'air jusqu'àu sommet du placard mural.

Effectuez le raccordement électrique de la hotte au moyen du cable d'alimentation.

Fig. 4

MODELS	A
DHG386XP	497mm
DHG316XP
DHG356XP
DHG376XP
DHG377XP	677.5mm

Fig. 5

Installation en version aspirante

Dans le fond de votre placard mural, faites le trou nécessaire afin d'insérer l'appareil (Fig. 4).

Prévoyez l'alimentation électrique et le trou d'évacuation de l'air.

Insérez l'appareil dans le trou effectué (Fig. 4).

Serrez les deux vis qui se trouvent à l'intérieur de la carcasse (Fig. 5), jusqu'à ce que l'appareil adhére au fond de l'élement haut. Evitez de visser les deux vis avec force excessive.

Pour obtenir des conditions optimes, vous devez employer un tuyau d'évacuation qui ait: une longueur suffisante, le moins de courbes possible (l'angle maximum des courbes ne doit pas dépasser 90^ ), soit fait d'une matière approuvée par la loi (qui peut varier selon les Etats), la partie interne le plus lisse possible.

De plus, nous vous conseillons d'eviter des changements brusques de section du tuyau (diamètre conseillé: 150 mm). L'appareil est livré avec un réducteur 150-125cm.

Au moyen d'un tuyau approprié, relier la bride d'évacuation de l'air de votre apparéil au trou d'évacuation de l'air que vous avez fait précédément. Effectuez le raccordement électrique de la hotte au moyen du cable d'alimentation.

FONCTIONNEMENT DE L'APPAREIL

Selon les modèles, l'appareil est muni des types suivants de commandes:

DHG356XP, DHG376XP, DHG377XP, DHG386XP

COMMANDES - Fig. 6:

A - Interrupteur lumière
B - Interrupteur moteur ON/OFF à la première vitesse
C - Interrupteur Il vitesse. En appuyant une seconde fois, le timer, qui éteindra le moteur après 10', se met en marche; le voyant lumineux correspondant clignote pendant tout le temps
D - Interrupteur III vitesse. Le timer fonctionne comme pour l'interrupteur C
E - Interrupteur IV vitesse. Le timer fonctionne comme pour l'interrupteur C.
Au bout d'environ 30 heures de fonctionnement, tous les voyants lumineux se mettent à clignoter tous en même temps pour indiquer que les filtres àGRAISSÉ doivent être nettoyés.
Après avoir remonté les filtres propres, appuyez sur un des trois boutons réglant la vitesse pour faire repartir le compte.

DHG316XP

COMMANDES - Fig. 7:

A - Interrupteur lumière
B - Interrupteur moteur ON/OFF à la première vitesse
C - Interrupteur II vitesse.
D-Interrupteur III vitesse.
E -Voyant lumineux de fonctionnement du moteur.

Fig. 6

Fig. 7

Characteristiques techniques - DHG316XP:

• 1 Moteur puissance 135W
• Tension réseau : 230-240V monophasé
• Eclairage 2 ampoules halogènes de 20W
• Livré avec cordon de 150 cm. avec prise de courant
• Poids brut:Kg.8,4
• Poids net: Kg.6,9
• 1 filtré antigraissée métallique

Characteristiques techniques - DHG376XP:

• 1 Moteur puissance 300W
• Tension réseau : 230-240V monophasé
• Eclairage 2 ampoules halogènes de 20W
• Livré avec cordon de 150 cm. avec prise de courant
• Poids brut:Kg.10,4
• Poids net:Kq.8,9
• 1 filtré antigraissé métallique

Characteristiques techniques - DHG386XP:

• 1 Moteur puissance 300W
• Tension réseau : 230-240V monophasé
• Eclairage 2 ampoules halogènes de 20W
• Livré avec cordon de 150 cm. avec prise de courant
• Poids brut:Kg.8,2
• Poids net: Kg.7,2
• 2 litres antigraissse métalliques

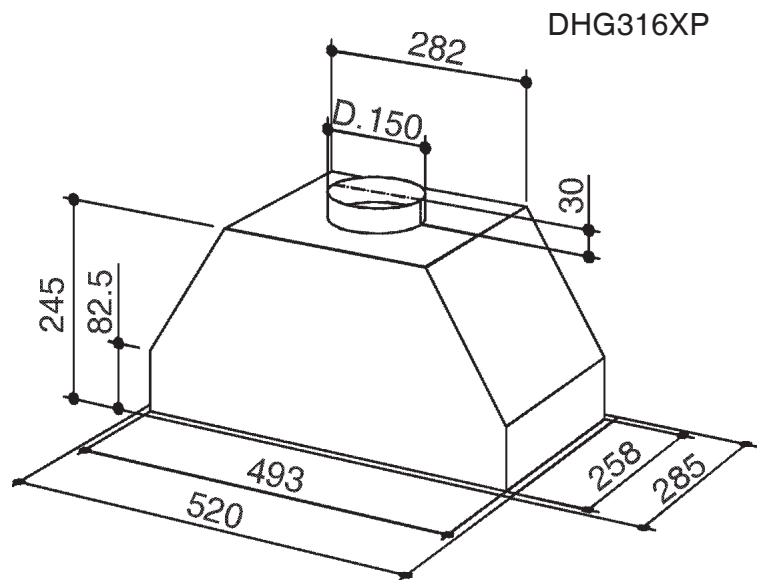

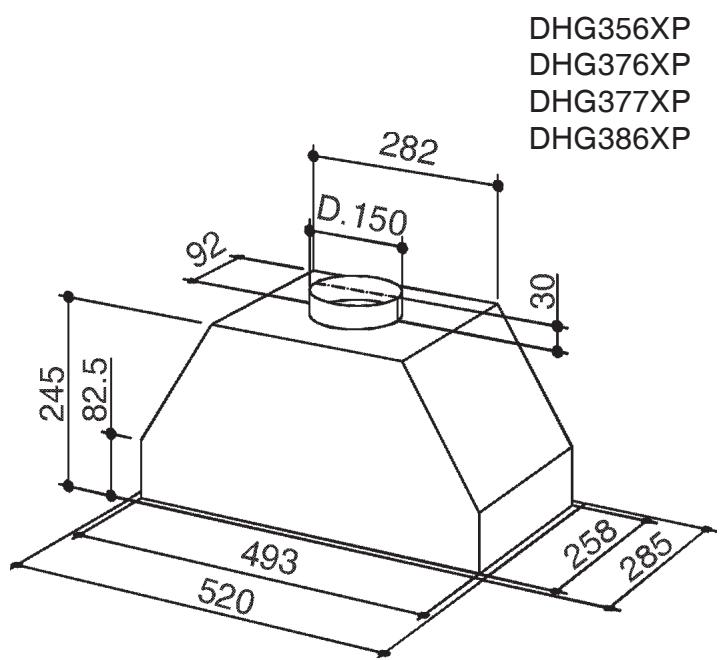

Characteristiques dimensionnelles (Fig. 8)

Characteristiques techniques - DHG356XP:

• 1 Moteur puissance 155W
• Tension réseau : 230-240V monophasé
• Eclairage 2 ampoules halogènes de 20W
• Livre avec cordon de 150 cm. avec prise de courant
• Poids brut:Kg.8,4
• Poids net: Kg.6,9
• 1 filtré antigraissé métallique

Characteristiques techniques - DHG377XP:

• 1 Moteur puissance 300W
• Tension réseau : 230-240V monophasé
• Eclairage 2 ampoules halogènes de 20W
• Livré avec cordon de 150 cm. avec prise de courant
• Poids brut:Kg.10,5
• Poids net:Kg.9,5
• 2 filtrés antigraissè métalliques

Fig. 8

BRANCHEMENT ELECTRIQUE

Lors du branchement electrique, s'assurer que la tension correspond bien a cette indiquee sur la plaque signaletique.

Avant de proceder aux opérations de nettoyage ou d'entretien couper le courant. Le branchement au réseau doit être réalisé par un installateur/agréé, en se conformant à la norme en vigueur. Cet apparéil est construit de façon a appartenir à la classe d'isolation I; il est nécessaire de relier à la terre.

ENTRETIEN

AVANT Toute INTERVENTION, IL FAUT COUPER L'ALIMENTATION DE LA HOTTE (PRISE DE COURANT ou INTERRUPTEUR).

Un entretien soigné assure un bon fonctionnement et un bon rendement dans le temps.

-Entretien de la carrosserie:

Pour le nettoyage de la carrosserie de l'appareil, éviter l'emploi de produits contenant des abrasifs.

-Entretien des filtres antigraisse:

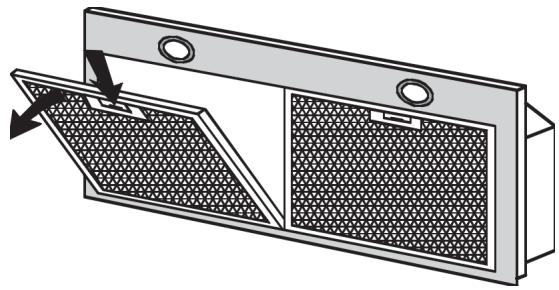

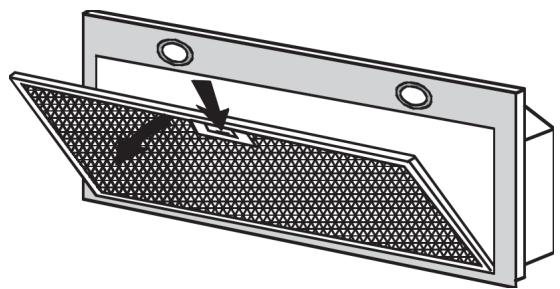

Les filtres antigraissè nécessitant un entretien régulier et il faut donc les nettoyer périodiquement en moyenne tous les deux mois. Démontez les filtres antigraissè: à l'aide de la poignée, pousser l'arrêt vers l'intérieur et tirer les filtres vers le bas (Fig.9). Lavez-les avec aec un nettoyant menager du commerce puis rincer abondamment et secher. Ce nettoyage peut etre effectué dans un lave-vaiselle en prenant soin de ne pas metre les filtres en contact avec de la vaiselle sale ou avec des couverts en argent.

Remontez les filtrres antigraisse.

Fig. 9a

Fig. 9b

-Entretien des filtres à charbon:

Si vous utilisez cette appareil en version recyclage, il sera nécessaire de remplacer les filtres à charbon (Réf.: DHK306AP1) en moyenne tous les six mois, selon l'emploi.

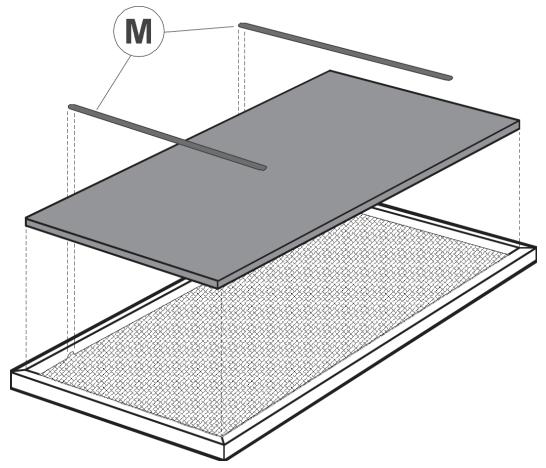

Pour enlever les filtres à charbon, il faut d'abord demonter les filtres antigraisse (Fig.9a, 9b). Enlevez les deux fixations filtres métalliques (M) et positionnez le filtre à charbon à l'intérieur du filtre àGRAISE; ensuite, repositionnez les 2 fixations filtres pour bloquer le filtre à charbon (Fig. 10). Remplacez les filtres et remontez les filtres antigraisse.

Fig. 10

-Remplacement des lampes halogènes:

Pour remplacer les lampes halogènes, ouvre le couvercle en faisant levier grâce aux fissures prévues à cet effet (Fig.11). Remplacez-les par des halogènes ayant les mêmes caractéristiques. ATTENTION: Ne pas toucher l'ampoule à main rue.

Fig. 11
