DHD 389 WG1 - Hotte DE DIETRICH - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Hotte aspirante galbée
Fonction	Extraction des fumées de cuisson
Forme	Courbée
Installation	Murale ou encastrée
Matériau	Acier inoxydable ou verre
Nombre de vitesses	3 vitesses
Type de filtre	Filtres métalliques lavables
Éclairage	Lampe halogène ou LED
Commande	Manuelle ou électronique
Niveau sonore	Non précisé
Débit d'air	Non précisé
Mode d'évacuation	Extraction ou recyclage
Dimensions	Non précisé
Puissance électrique	Non précisé
Consommation énergétique	Non précisé
Accessoires inclus	Non précisé

FOIRE AUX QUESTIONS - DHD 389 WG1 DE DIETRICH

Comment allumer le DE DIETRICH DHD 389 WG1 ?

Pour allumer le DE DIETRICH DHD 389 WG1, tournez le bouton de commande sur la position souhaitée et appuyez sur le bouton d'allumage. Assurez-vous que le gaz est ouvert.

Que faire si le four ne chauffe pas ?

Vérifiez que le thermostat est réglé à la bonne température et que le four est bien branché. Assurez-vous également que la source d'alimentation fonctionne correctement.

Comment nettoyer le DE DIETRICH DHD 389 WG1 ?

Pour nettoyer la surface, utilisez un chiffon humide avec un détergent doux. Évitez les produits abrasifs qui pourraient rayer le revêtement.

Pourquoi y a-t-il une odeur de gaz ?

Si vous sentez une odeur de gaz, éteignez immédiatement le four, ouvrez les fenêtres et vérifiez les connexions de gaz. Si l'odeur persiste, contactez un professionnel.

Comment régler la température du four ?

Pour régler la température, utilisez le bouton de commande du thermostat pour sélectionner la température souhaitée. Vérifiez le témoin lumineux pour savoir quand le four a atteint la température.

Quelle est la capacité du four ?

Le DE DIETRICH DHD 389 WG1 a une capacité de 65 litres, ce qui est idéal pour la cuisson de plats de grande taille.

Comment savoir si le four est préchauffé ?

Le témoin lumineux s'éteint lorsque le four a atteint la température réglée. Cela indique que le préchauffage est terminé.

Que faire si la lumière intérieure du four ne fonctionne pas ?

Vérifiez l'ampoule et remplacez-la si nécessaire. Assurez-vous que le four est débranché avant de procéder au remplacement.

Comment régler le minuteur ?

Pour régler le minuteur, tournez le bouton du minuteur à la durée souhaitée. Le minuteur émettra un signal sonore lorsque le temps sera écoulé.

Y a-t-il une fonction de nettoyage automatique ?

Le DE DIETRICH DHD 389 WG1 ne dispose pas d'une fonction de nettoyage automatique. Un nettoyage régulier à la main est recommandé.

MODE D'EMPLOI DHD 389 WG1 DE DIETRICH

Vou venez d'acquerir une hotte DE DIETRICH et nous vous en remercions.

Nos équipés de recherche ont conçu pour vous une nouvelle génération d'appareils, qui par leur qualité, leur design et leurs évolutions technologiques en font des produits d'exception et révèle un savoir-faire unique.

Avec des lignes modernes et raffinées, votre nouvelle hotte DE DIETRICH s'intègre harmonieusement dans votre cuisine et allie parfaitement la maitrise technologique, les performances d'aspiration, et leUXe esthetique.

Vous trouvez également dans la gamme des produits DE DIETRICH, un vaste choix de fours encastrables, tables de cuisson, de lave-vaiselle, de fours micro-ondes et de réfrigerateurs intégrables, que vous pourrez coordonnner à votre nouvelle hotte DE DIETRICH. Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Grêce à ces "nouveaux objets de valeurs" qui nous servent de repère dans nos vies de tous les jours, DE DIETRICH, reférence de l'excellence, est une veritable invitation à un nouvel art de vivre.

La Marque DE DIETRICH.

Tout au long de la notice,

vous signale les consignes de sécurité,
vous signale les conseils et les astuces

Consignes de sécurité

• Il est interdit de flamber des mets ou de faire fonctionner des foyer gaz sans les recouvrir de plats de cuisson au-dessous de la hotte (les flammes aspirées risqueraient de déteriorer l'appareil).

• Les fritures effectuees sous l'appareil doivent faire l'objet d'une surveillance constante.

• Les réparations doivent être exclusivement effectuees par un spécialiste agreé.
• Nettoyez régulierement le filtré cassette.
• Le fonctionnement au-dessus d'un foyer à combustible (bois, charbon, etc...) n'est pas autorisé.

Ces hottes ont ete conques pour etre utilisées par des particuliers dans un lieu dhabitation. Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l'évolution technique.

Ces hottes sont destinées exclusivement à la cuisson des boissons et denrées alimentaires. Ces produits ne contiennentaucun composant à base d'amiate.

Modèle 3 vitesses

Eclairage

I Petit vitesse
II Moyenne vitesse
III Grande vitesse
Nettoyage fille
① Marche / Arret
Arrêt différé (10 min)

Une première pression sur la vitesse可以选择 déclenchée la mise en marche. Une deuxième pression sur le même bouton déclenché l'arrêt différé (10 min), le voyant clignote et une troisième pression l'arrêt de la hotte.

Modèle 4 vitesses

O

。

O

O

O

%

2

3

4

(2)

O

O

）

O

O

O

O

%

2 Moyenne vitesse
3 Grande vitesse
4 Booster
Moyenne vitesse
Grande vitesse
Booster

15

Eclairage
Marche / Arret
Petite vitesse

Nettoyage filtré

Arrêt différé (15 min)

Une première pression sur la vitesse可以选择 déclenché la mise en marche. Un appui prolongé sur le bouton % permet l'arrêt de la hotte. Une pression sur le bouton ©15 déclenché l'arrêt différé (15 min). Une simple pression sur déclenché l'éclairage. Un appui prolongé sur ce même bouton permet de régler l'intensité de l'éclairage.

Au bout de 30 heures de fonctionnement le voyant clignote. Cela signifie que vous doivent nettoyer vos filtres cassette. Une simple pression sur le bouton le réinitialise.

Dans le cas d'une cuisine chauffée avec un apparéil raccordé à une cheminée (ex : poèle), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte sans les filtres métalliques.

Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des apparéils utilisants du gaz ou un autre combustible.

Comment installer votre hotte ?

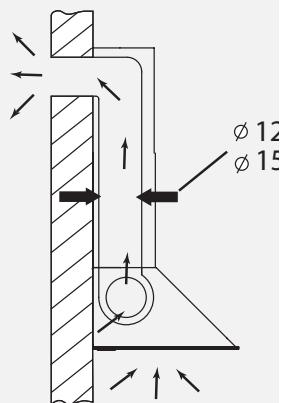

Vos possedez une sortie vers l'extérieur : fig. 4

Votre hotte peut etre raccordee sur celle-ci par I'intermedaire d'une gaine d'évacuation (minimum 125 mm, émaillee, en alu, flexible ou en matière ininflammable). Si voitre gaine est inférieure à 125 mm de diametre, passez obligatoirement en mode recyclage.

Voune ne possedez pas de sortie vers l'extérieur : fig. 5

Tous nos apparéils ont la possibilité de fonctionner en mode recyclage.

Dans ce cas, ajoutez un filtré à charbon actif qui retiendra les odeurs.

Montage de votre hotte

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du

CSTB. En particulier, l'air évacué ne doit pas être envoyé dans un conduit utilisant pour evacuer les fumées d'appareils utilisant du gaz ou autre combustible.

L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent.

La distance minimale entre le plan de cuisson et la partie la plus BASSE de la hotte doit être de 70 cm. Si les instructions de la table de cuisson installée sous la hotte spécifique une distance plus grande que 70 cm, celle-ci doit être prise en compte.

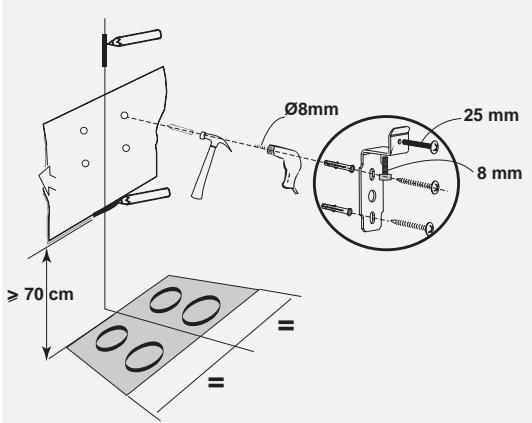

• Placez contre le mur le gabarit de montage: fig. 2
• Tracez un trait vertical sur le mur afin de positionner parfaitement l'axe de votre hotte avec votre apparéil de cuisson.
• Tracez un repère sur le trait vertical à 70 cm minimum de votre plan de cuisson.

Remarque : dans le cas d'un mur creux, utilisez des vis et des chevilles adaptees.

• Demontez les filtres cassette (fig. 3).
• Accrochez la hotte par ses découpes rectangulaires. La taille de ces découpes vous permet un réglage vers la gauche ou vers la droite (fig. 3).

Régler la hauteur et le niveau en manoeuvrant les vis de réglage «A» des supports puis bloquer la hotte contre le mur en serrant les vis «B» (Fig. 3).

Raccordement de votre hotte

Cet apparéil est livré avec un cable d'alimentation H 05 VVF à 3 conducteurs de 0,75 mm2 (neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l'intermédiaire d'une prise de courant normalièTEI 60083 qui doit rester accessible après installation, ou d'un dispositif de une omnipolarie ayant une distance conforme aux normes en vigueur.

Notre responsabilité ne saurait être agagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte. Le fusible de votre installation doit être de 10 ou 16 A. Si le cable d'alimentation est endommagé, faites appel au service après-vente afin d'eviter un danger.

Montage de la cheminée

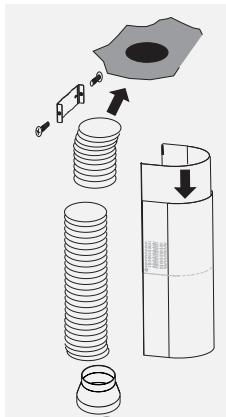

Fonctionnement en évacuation extérieure: fig. 4 et 8

• Enlevez les 2 clips de fixation prévus pour le transport des cheminées.
• Enlevez les 2 vis de fixation du déflecteur plastique (en mode recyclage uniquement).

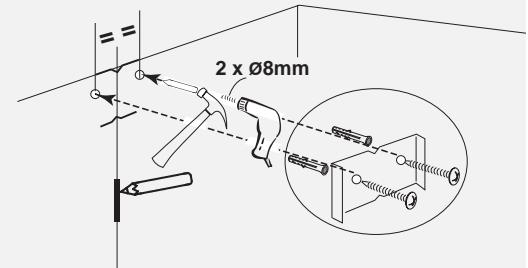

• Fixez contre le mur, en appui sur le plafond, le support de cheminée métallique (fig. 6).

Prendre soit d'aligner les 2 encoches triangulaires du support métallique avec le trait vertical sur le mur.

• Dans le cas d'une gaine diamètre 125 mm, utilisez l'adaptateur fourni (fig. 8).

Si votre gaine extérieure est inférieure à 125 mm, il est obligatoire de raccorderiste hotte en mode recyclage.

• Préparez votre cheminée téléscopique enPNANT soin de dissimuler les ouies (fig. 8).
  Embofter les cheminées l'une dans l'autre au maximum.
• Fixez la partie supérieure sur le support métallique.
• Ajustez la longueur de la cheminée téléscopique en descendant la partie inférieure et l'emboiter dans le sommet de la hotte.

Pour une utilisation optimale de votre apparéil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffisan- te pour éviter demettre la pierce en dépression.

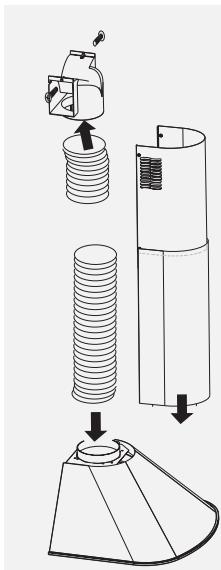

Fonctionnement en recyclage: fig. 5 et 9

• Il est possible dePTRirer les clapets anti-retours.

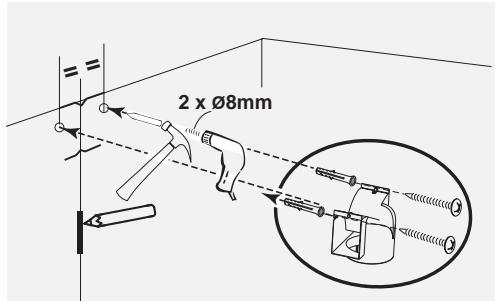

• Fixez contre le mur, en appui sur le plafond, le deflecteur plastique des fumées.

Prendre soit de centerer le déflecteur par rapport au trait vertical trace sur le mur (fig. 7).

• Préparez votre cheminée en prénant soin de placer les ouïes vers le haut de manière que elles soient visibles (fig. 9).
• Fixez la partie supérieure sur le déflecteur plastique.
• Ajustez la longueur de la cheminée téléscopique en descendant la partie inférieure et l'emboiter dans le sommet de la hotte.

Comment changer la lampe ?

Avant toute intervention, la hotter doit être mise hors tension, soit en retardant la prise, soit en actionnant le disjoncteur,

1. Retirez le hublot (fig. 11).
2. Changez la lampe halogène G4-20W-12V.
3. Replacez l'ensemble en effectuant les operations en sens inverse.

Comment nettoyer votre hotte ?

La hotte doit être mise hors tension, soit en retardant la prise, soit en actionnant le disjoncteur, avant que les filtres metalliques soient enlevés. Àprous le nettoyage, les filtres metalliques doivent être de nouveau fixés conformément aux instructions.

	FILTRE CASSETTE	FILTRE CHARBON ACTIF
	Avant la première utilisation du filtre cassette, retirez le film de protection.	Pour les hottes installées en recyclage
ENTRETIEN	IMPERATIF TOUS LES MOIS Pour éviter tout risque d'incendie.	IMPERATIF TOUS LES ANS
POURQUOI?	Ce filtre retient les vapeurs grasses et les poussières. Il est l'élement assurant une part importante de l'efficacité de votre hotte.	Ce filtre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utilisation.
COMMENT?	Avec un nettoyant ménager du commerce, puis rincez abondamment et séchez. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale (ne pasmettre en contact avec de la vaisselle sale ou des couverts en argent).	Commandez ces filtres chez votre revendeur (sous la référence indiquée sur la plaque signalétique située à l'intérieur de la hotte) et notez la date de changement.

N'utilisiez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures.

Pour nettoyer la carrosserie et le hublot d'éclairage, utilisez exclusivement des nettoyants menagers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux.

Démontage du filtré cassette (fig. 10)

Montage du filtré charbon (fig. 12)

1. Retirez les cassettes.
2. Placez le filtrtre charbon neuf sur la cassette coté interieur de la hotte.
3. Placez les 2 tringles de maintien.
4. Faîtes cette opération sur toutes les cassettes.

Relations consommateurs

Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points de vente, les spécialistes après-vente.

Pour communiquer :

nous sommes à l'écoute de toutes vos remarques, suggestions, propositions aux-quelles nous vous répondrons personnellement.

FR

Vous pouvez nous écrire : SERVICE CONSOMMATEURS DE DIETRICH

BP 9526

95069 CERGY PONTOISE CEDEX

ou nous téléphoner au :

0892 02 88 04*

0,34 € TTC / min à partir d'un poste fixe

tarif en viqueur à la date d'impression du document.

• Service fourni par Brandt Customer Services, société par actions simplifiée au capital de 2.500.000 euros - 5/7 avenue des Béthunes, 95310 Saint Ouen l'Aumône - RCS Pontoise 440 303 303

Brandt Appliances - société par actions simplifiée au capital de 10.000.000 Euros RCS Nanterre 440 302 347.

Les défauts d'aspect provoqués par une utilisation anomale ou le nettoyage avec des produits abrasifs qui n'entraine pas un non fonctionnement ou une inaptitude à l'usage ne sont pas pris en compte par le fabriquant. Tout dépannage doit être effectué par un technicien qualifié.

Seuls les distributeurs de notre marque :

• Connaissent parfaitement votre apparéil et son fonctionnement,
• Appliquent intégralement nos méthodes de réglage, d'entretien et de réparation,
• Utilisent exclusivement les pièces d'origine.

En cas de réclamation ou pour commander des pieces de rechange à votre distributeur, précise-lui la référence completé de votre(AP)areil (type de l'appareil et numero de série)

Ces renseignements figurent sur la plaque signalétique fixe à l'intérieur de l'appareil.

Les descriptions et les caractéristiques apportées dans ce livre sont données seulement à titre d'information et non d'engagement. En effet, socieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toutes modifications ou améliorations nécessaires.

Fig. 2/ Abb.2

Fig. 3/ Abb.3

Fig. 4/ Abb.4

Fig. 5/ Abb.5

Fig. 6/ Abb.6

Fig. 7/Abb.7

Fig. 8
Abb.8

Fig. 9
Abb.9

Fig. 10/ Abb.10

Fig. 12
Abb.12
