DRA-CX3 - Amplificateur audio DENON - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Valeur / Description
Type de produit	Amplificateur stéréo réseau
Caractéristiques techniques principales	2 x 65 W (8 ohms), 2 x 85 W (6 ohms)
Alimentation électrique	AC 230 V, 50/60 Hz
Dimensions approximatives	W 280 mm x H 105 mm x D 305 mm
Poids	4,5 kg
Compatibilités	Compatible avec les services de streaming, Bluetooth, AirPlay 2
Fonctions principales	Lecture de musique en streaming, radio Internet, entrée HDMI
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité variable selon le distributeur, consulter le service client
Sécurité	Ne pas exposer à l'humidité, respecter les instructions d'installation
Informations générales utiles	Vérifier la compatibilité avec les enceintes avant l'achat

FOIRE AUX QUESTIONS - DRA-CX3 DENON

Comment réinitialiser le DENON DRA-CX3 aux paramètres d'usine ?

Pour réinitialiser le DENON DRA-CX3, éteignez l'appareil, puis maintenez enfoncé le bouton 'Power' tout en le rallumant. Continuez à maintenir le bouton jusqu'à ce que le logo Denon apparaisse.

Pourquoi le son est-il faible sur le DENON DRA-CX3 ?

Vérifiez que le volume est correctement réglé et que l'appareil n'est pas en mode 'Silence'. Assurez-vous également que les câbles des enceintes sont bien connectés.

Comment connecter le DENON DRA-CX3 à mon réseau Wi-Fi ?

Accédez au menu de configuration du réseau dans les paramètres de l'appareil, sélectionnez 'Wi-Fi', puis suivez les instructions à l'écran pour entrer votre mot de passe Wi-Fi.

Que faire si le DENON DRA-CX3 ne détecte pas mon appareil Bluetooth ?

Assurez-vous que votre appareil Bluetooth est en mode de découverte et que le DENON DRA-CX3 est en mode Bluetooth. Essayez de redémarrer les deux appareils si le problème persiste.

Comment mettre à jour le firmware du DENON DRA-CX3 ?

Rendez-vous dans les paramètres de l'appareil, sélectionnez 'Mise à jour du firmware' et suivez les instructions pour télécharger et installer la dernière version du firmware.

Mon DENON DRA-CX3 ne s'allume pas, que dois-je faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Essayez de débrancher l'appareil puis de le rebrancher après quelques minutes.

Comment ajuster les paramètres d'égalisation sur le DENON DRA-CX3 ?

Accédez au menu 'Audio' dans les paramètres, puis sélectionnez 'Égaliseur'. Vous pourrez ajuster les fréquences selon vos préférences.

Pourquoi l'affichage du DENON DRA-CX3 clignote-t-il ?

Un affichage clignotant peut indiquer un problème de surcharge ou de surchauffe. Éteignez l'appareil, vérifiez les connexions et laissez-le refroidir avant de le rallumer.

Comment régler les niveaux de sortie des enceintes sur le DENON DRA-CX3 ?

Accédez à la section 'Configuration des enceintes' dans le menu des paramètres et ajustez les niveaux de sortie selon vos besoins.

Le DENON DRA-CX3 prend en charge les fichiers audio haute résolution ?

Oui, le DENON DRA-CX3 prend en charge les formats audio haute résolution tels que FLAC et ALAC jusqu'à 24 bits/192 kHz.

MODE D'EMPLOI DRA-CX3 DENON

Nous you remercions d'avoir acquis cet appeareil DENON. Afin de garantir son bon fonctionnement, veuillez dire attentivement les instructions d'utilisation suivantes avant d'utiliser cet appeareil.

Après avoir lu le mode d'emploi, conservez-le afin de pouvoir vous y reporter ultérieurement.

Contenu

Introduction

Accessoires 2

Precautions de manipulation 2

Précautions d'installation 2

A propos de la télécommande 2

Insertion des piles 2

Portee de la télécommande 2

Nomenclature et fonctions

Panneau avant 3

Ecran d'affichage 3

Panneau arriere 3

Télécommande 4

Connexions

Indications de câblages 5

Connexion des enceintes 5

Connexion des bornes d'antennes 6

Connexion d'un lecteur CD 6

Connexion d'une platine tourne-disque 6

Connexion d'un iPod 7

Connexion d'une platine cassette, d'un enregistrateur CD ou d'un enregistrateur MD

Connexion du cordon d'alimentation 7

Fonctionnement

Mise en marche 8

Mise en route de la lecture 8

Réglage de la tonalité 8

Lecture avec un son de meilleure qualite (Mode Pure Direct)…8, 9

Enregistrement 9

Syntonisation d'émissions radios 9

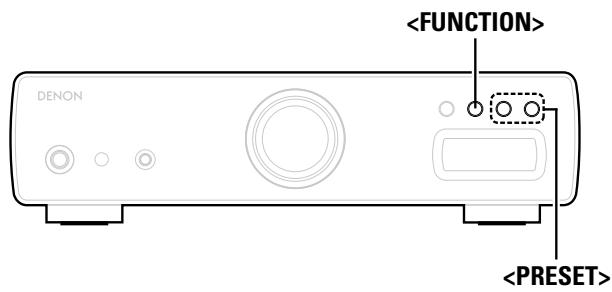

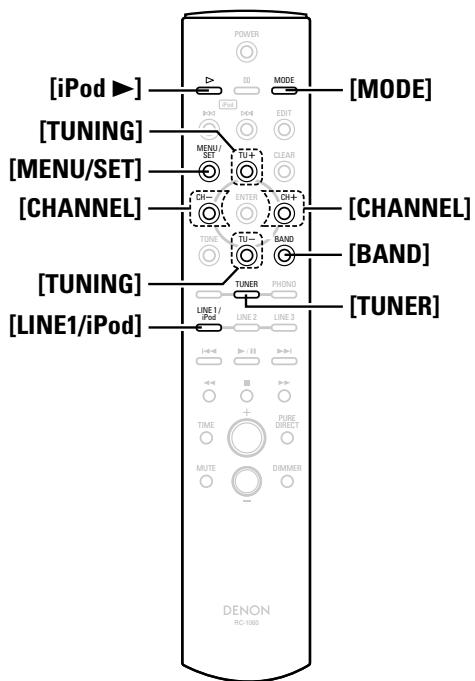

Pré-réglage

Donner un nom à la station de radio syntonise et la prérégler… 9, 10

Prérglage automatique de stations de radio

(Prérglage automatique) 10

Ecoute des stations prérégliées 10

RDS (Système de données radio) 10

Recherche RDS 11

Recherche PTY 11

Recherche TP 11

RT (Radio Text) 11

Lecture d'un iPod 11, 12

Dépistage des pannes 12

Charactéristiques techniques 13

Introduction

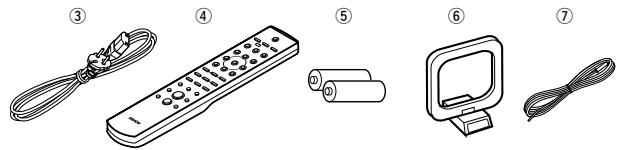

Accessoires

Assurez-vous que les articles suivants sont fournis avec l'appareil.

① Mode d'emploi 1
② List des stations techniques agreees 1
③ Cordon secteur (Longueur du cordon : environ 1,5 m)............ 1
④ Telecommande (RC-1060) 1
(5) Pile seche (R03/AAA). 2
⑥ Antenne-cadre AM 1
⑦ Antenne FM 1

Précautions de manipulation

- Avant demettre l'appareil sous tension

Vérifiez que toutes les connexions ont été correctement effectuées et que les câbles sont fonctionnels.

• Certains circuits restent sous tension même lorsque l'appareil est mis en mode veille. Lorsque vous voyageez ou que vous quittez votre domicilependant une période prolongée, débranchez le cordon d'alimentation de la prise murale.

- Précautions liées à l'utilisation des téléphones portables

L'utilisation d'un téléphone portable à proximé de cet apparéil risque de causeur du bruit. Dans ce cas, éloignez le téléphone portable de l' apparéil lorsque celui-ci est en marche.

- Déplacement de l'appareil

Inactive l'appareil et débranche le cordon d'alimentation de la prise.

Débranche ensuite les câbles de connexion aux autres composants du système avant de déplacer l'appareil.

• Veuillez remarquer que les illustrations de ce manuel sont données à titre explicatif et peuvent différer par rapport à l'appareil.

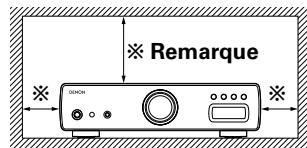

Précautions d'installation

Remarque:

Pour permettre la dissipation de chaleur requise, n'installez pas cet équipement dans un espace confiné tel qu'une bibliothèque ou un endroit similaire.

A propos de la télécommande

La télécommande fournie (RC-1060) peut être utilisée pour contrôler le Lecteur Super Audio CD DENON DCD-CX3 en plus du DRA-CX3 (page 4).

Insertion des piles

① Otez le couvercle arrière de la télécommande.

③ Remettez le couvercle en place.

② Placez deux piles R03/AAA dans le compartment à piles dans le sens indiqué.

Remarques à propos des piles:

• Remplacez les piles si l'appareil ne fonctionne pas même lorsque la télécommande est actionnée à proximé. (Les piles fournies ne servent qu'aux opérations de vérification.)
• Lorsque vous insérez les piles, assurez-vous de les placer dans le bon sens, en respectant les marques “⊕” et “Θ” qui figurent dans le compartment à piles.

• Pour éviter un endommagement de la télécommande ou une fuite du liquide des piles :

• Ne pas mélanger piles neuves et ancériennes.

• Ne pas utiliser deux types de piles différents.
• Ne pas essayer de charger de piles sèches.
• Ne pas court-circuiter, démonter,CHAuffer ou jeter au feu les piles.
• En cas de fuite du liquide de pile, essuyez soigneusement l'intérieur du compartment avant d'insérer de nouvelles piles.
• Œtez les piles de la télécommande si vous ne l'utilise pas pendant longtemps.

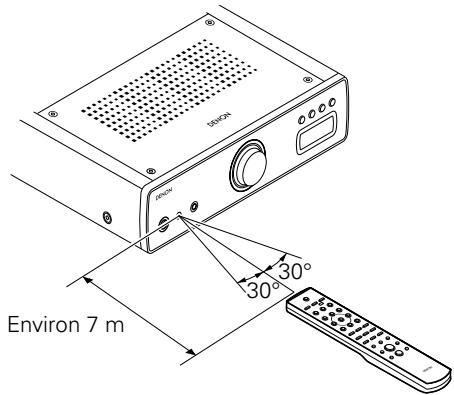

Portée de la télécommande

• Pointez la télécommande vers le capteur de télécommande de l'appareil.
• La télécommande fonctionne jusqu'à une distance d'environ 7 metres, à un angle horizontalatteignant 30^ par rapport au capteur.

REMARQUE:

• L'appareil ou la télécommande risque de fonctionner incorrectly si le capteur de la télécommande est exposé directement à la lumière du soleil, à une lumière artificielle puissant émise par une lampe fluorescente de type inverseur ou à une lumière infrarouge.

Nomenclature et fonctions

Pour les touches qui ne sont pas décrites ici, dire la page indiquée entre parentheses ( ).

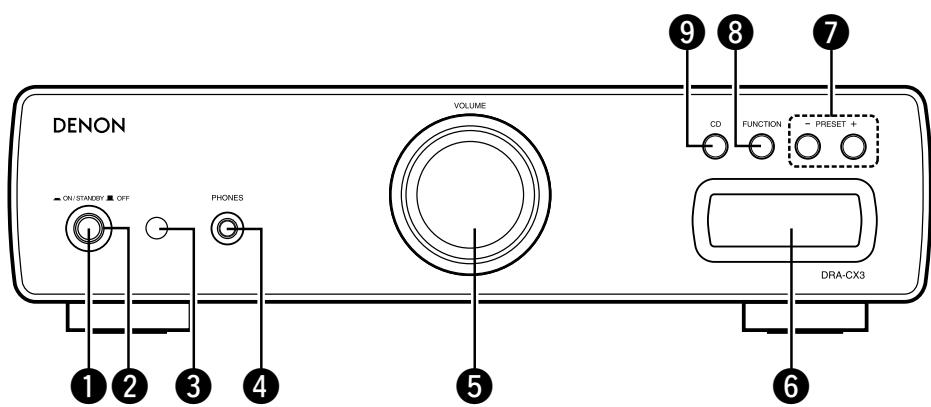

Panneau avant

1 Interrupteur d'alimentation
(ON/STANDBY OFF) (8)
2 Témoin d'alimentation
3 Capteur de télécommande
4 Prise de casque d'écoute (PHONES)

Lorsqu'un casque audio est branché, le son n'est émis que par ce casque.

5 Molette de contrôle VOLUME (8)
6 Ecran d'affichage
7 Touches PRESET (9)
3 Touche FUNCTION (8)
9 Touche CD (8)

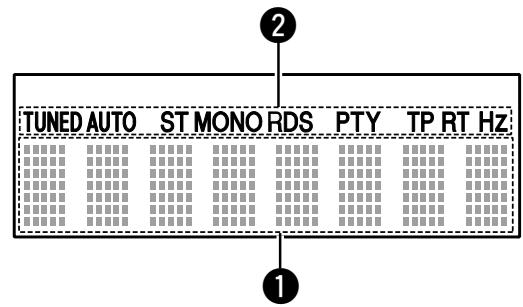

Ecran d'affichage

1 Affichage des informations (8 ~ 11)

Differentes informations s'affichent ici, en fonction du mode d'opération.

Indicateurs du mode de réception du tuner

(9~11)

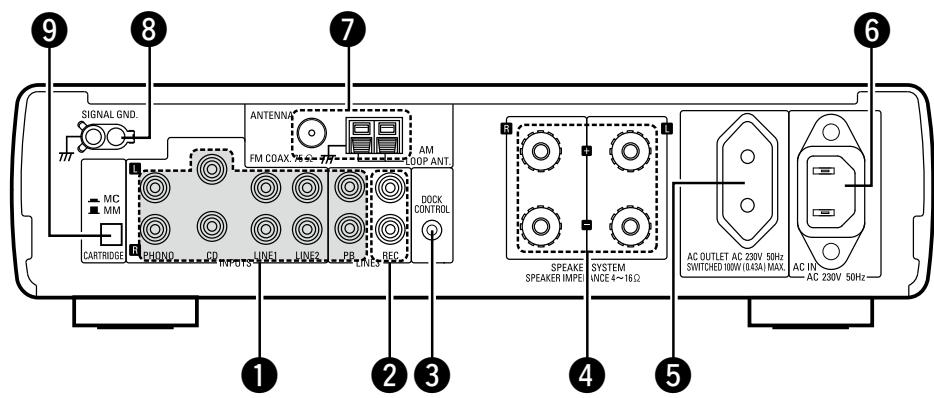

Panneau arrête

1 Bornes d'entrées (6, 7)
2Bones de sortie d'enregistrement (7)
3 Prise DOCK CONTROL (7)
4 Bomes d'enceintes (5)
5 Prise secteur CA (7)

6 Prise CA (7)
7 Bornes ANTENNA (6)
Borns SIGNAL GND (6)
9 Commutateur de selection CARTRIDGE... (6)

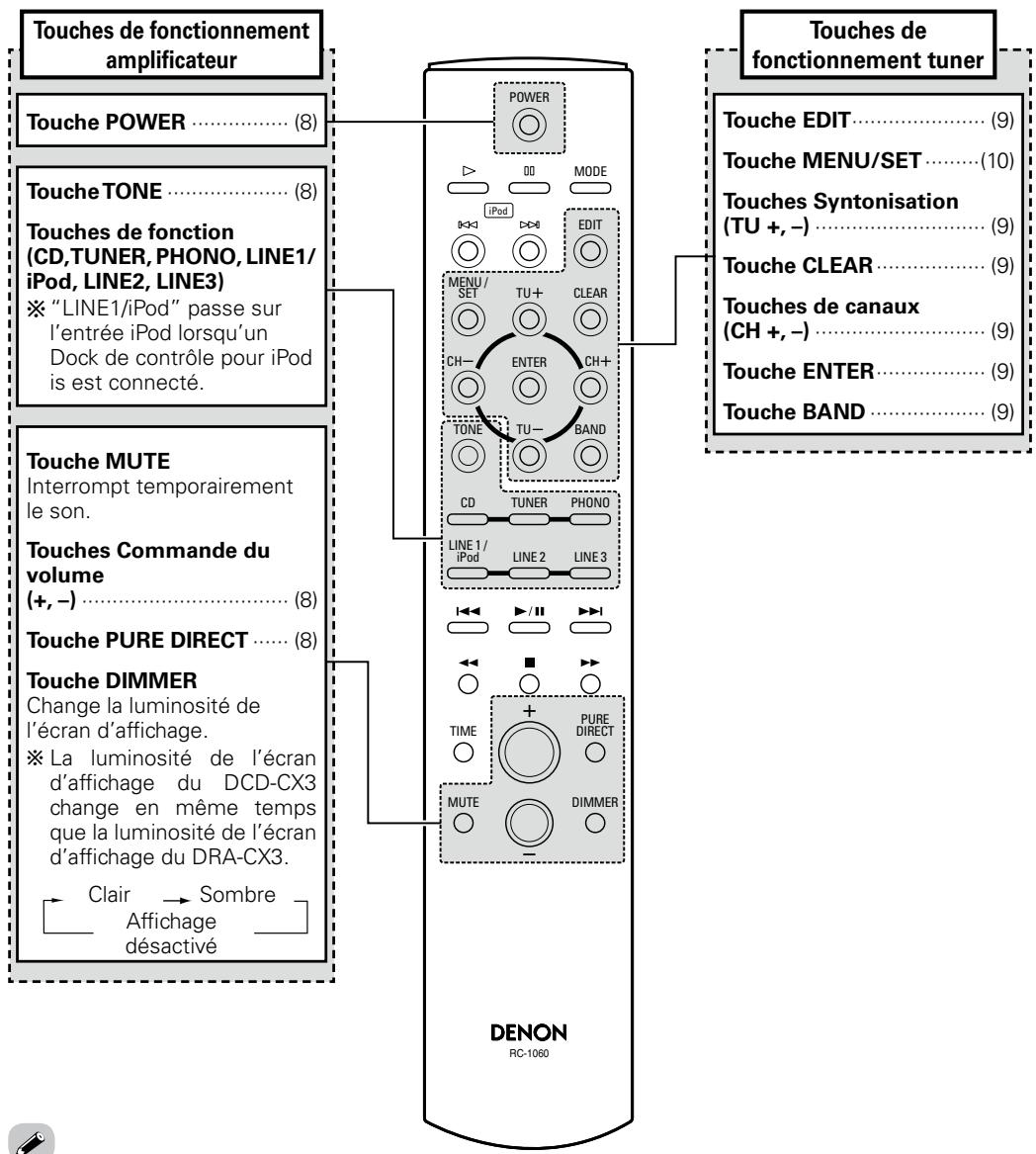

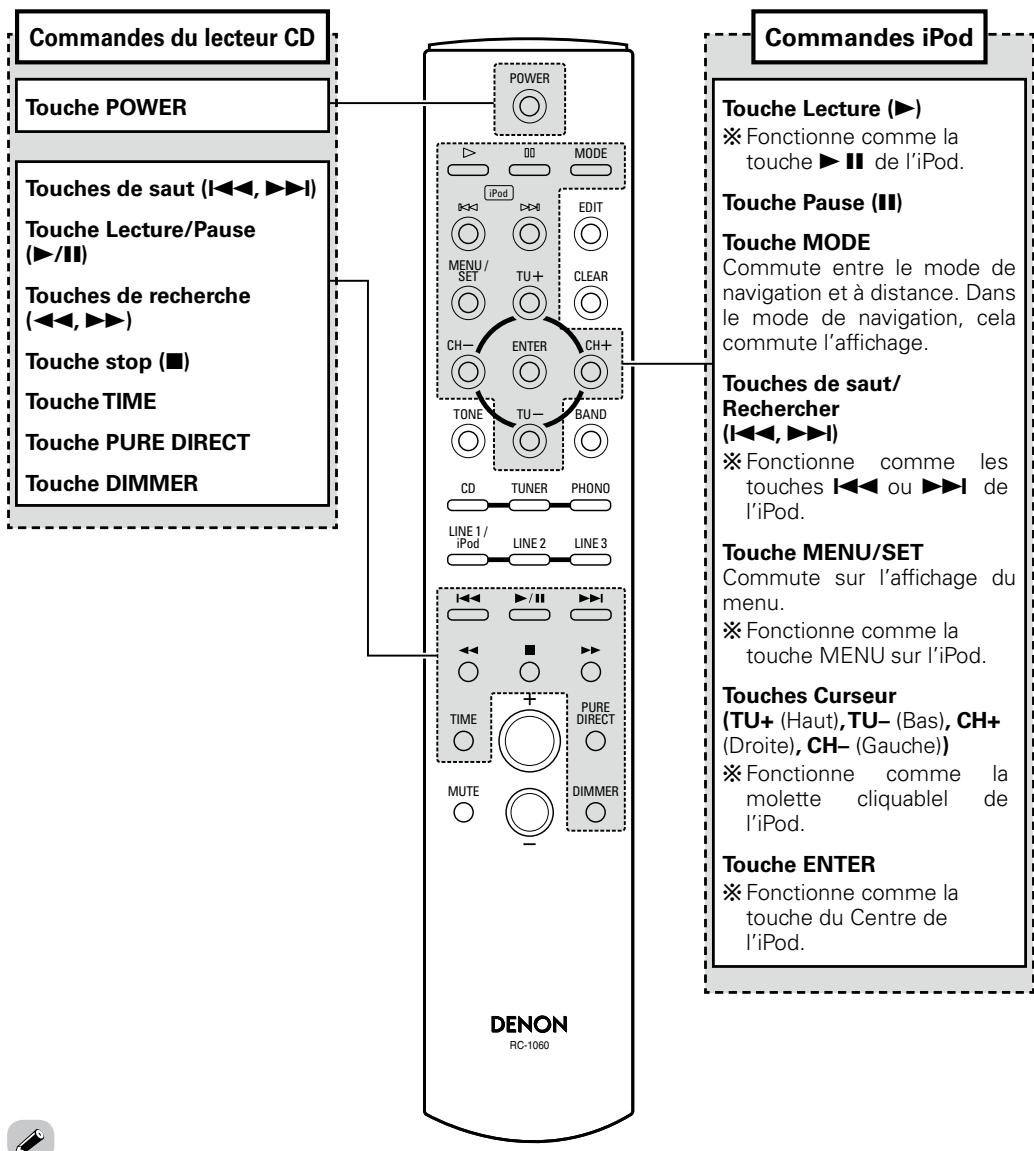

Télécommande

Le fonctionnement des touches de la télécommande dépend de la fonction régée en cours.

• Les touches POWER, PURE DIRECT et DIMMER fonctionnement également pour le Lecteur Super Audio CD DENON DCD-CX3 ainsi, il est possible d'utiliser le DCD-CX3 en même temps que le DRA-CX3. Lorsque les deux apparciels ont des réglages différents, maintenez la touche enforcée pendant au moins 2 secondes pour les réinitialiser tous les deux au réglage par défaut, puis effectuez les réglages que vous pouze.
• Les réglages par défaut sont "acté" pour l'alimentation, "clair" pour l'attenuateur et "désacté" pour le mode pure direct.

• Utiliser le Dock de contrôle pour iPod (ASD-1R : vendu séparément) vendu séparément pour connecter un iPod au DRA-CX3 ( page 7).
• Le mode de lecture de l'iPod inclut les modes de navigation et à distance. Voir "Lecture d'un iPod®" (page 11) pour plus d'informations.

Connexions

REMARQUE:

• Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.
• Lorsque vous effectuez les connexions, reportez-vous également au mode d'emploi des autres composants.
• Veilze à connecter correctement les canaux, gauche (L) avec gauche (L) et droit (R) avec droit (R).
• Ne pas Emméler les cordons d'alimentation et les cables de connexion. Vous risquez de générer un bourdonnement ou du bruit.

Indications de cablages

Effectuez les connexions à l'aide des cables de connexion indiqués ci-dessous.

Câble audio	Direction des signaux
A Connexions analogiques (Stéréo) Câble RCA analogique B Connexion des enceintes + Câble d'enceinte	Signal audio IN OUT OUT IN

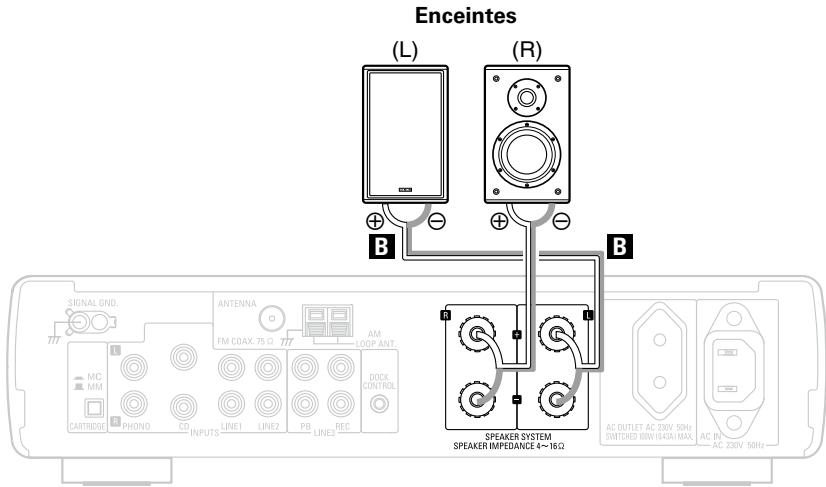

Connexion des enceintes

Connector les enceintes aux bornes d'enceinte en respectant les polarités ( avec , avec ).

REMARQUE:

Lorsque vous effectuez les connexions, veillez à ce qu'aucun des filaments du cable d'enceinte n'entre en contact avec les bornes voisines, avec d'autres filaments de cable d'enceinte, ou avec le panneau arrêté et les vis.

NE JAMAIS toucher les bornes d'enceinte lorsque I'ampli est sous tension. Risque de décharge électrique.

Connexion des câbles d'enceinte

1. Desserrer en tournant dans le sens contraire des aiguilles d'une montre.
2. Insérer le cordon. en torsader ou terminer les fils ame.
3. Serrer en tournant dans lesens des aiguilles d'une montre.

Impédance d'enceinte

Utilisez des enceintes ayant une impédance comprise entre 4 et 16 Ω/ohms.

Remarque sur l'impédance des enceintes

Lors de l'utilisation d'enceintes d'une impédance inférieure à la valeur désignée (par exemple 3 Ω/ohms), la lecture pendant de longues périodes à un niveau de volume élevé peut provoquer une montée de température, qui active le circuit de protection.

Lorsque ce circuit de protection est activé, la sortie aux enceintes est coupée et le témoin d'alimentation clignote. Si cela se produit, débrancher le cordon d'alimentation, attendre le refroidissement de l'appareil et augmenter la ventilation autour de l'appareil. Vérifier également le cablage des cables d'entrée et des cables d'enceinte. Ensuite, rebrancher le cordon d'alimentation et allumer de nouveau l'appareil.

Si le circuit de protection est à nouveau activé bien qu'il n'y ait pas de problème de câblage ou de ventilation autour de l'appareil, couper l'alimentation, et contacter le centre technique DENON.

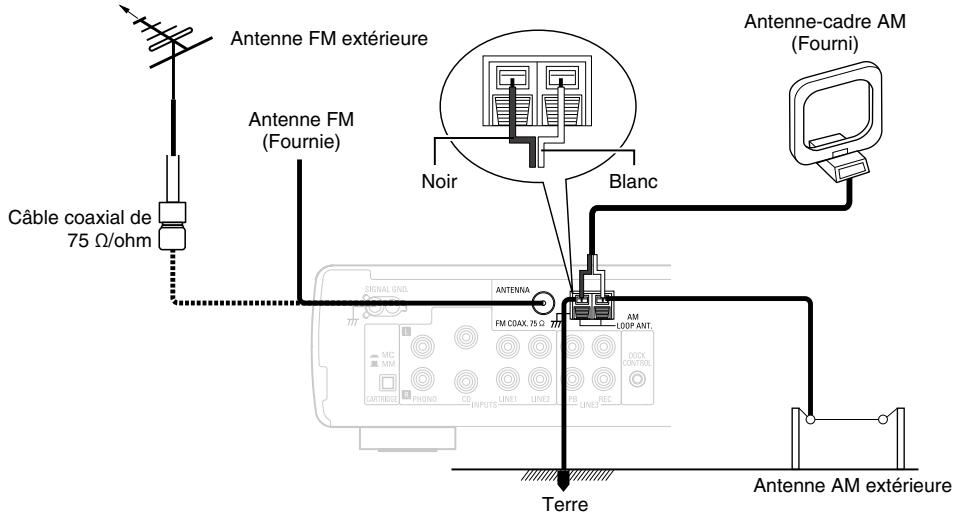

Connexion des bornes d'antennes

Il est possible de connecter directement une antenné FM.

Direction de la station émettrice

Montage de l'antenne-cadre AM

Connexion aux bornes d'antenne AM.

Retrirer le ruban en vinyle et enlever la ligne de connexion.

Plier dans le sens inverse.

。

a. Avec l'antenne sur n'importe qu'elle surface stable.

Montage

b. Avec l'antenne fixeau mur.

Orifice d'installation pour fixation au mur, etc.

Connexion de l'antenne-cadre AM

1. Insérer le fil de l'antenne tout en appuyant sur le levier.

1. Relacher le levier pour verrouiller le fil de l'antenne.

REMARQUE:

• Ne pas connecter simultanément deux antennes FM.
• Mème si une antennne AM extérieure est utilisée, ne pas débrancher l'antenne-cadre AM.
• Il n'est pas possible de receivevoir des émissions AM de bonne qualité si l'antenne-cadre AM est à proximé d'un object métallique.

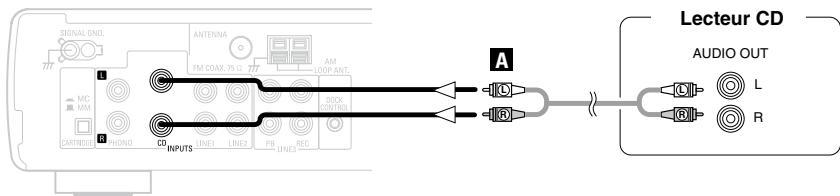

Connexion d'un lecteur CD

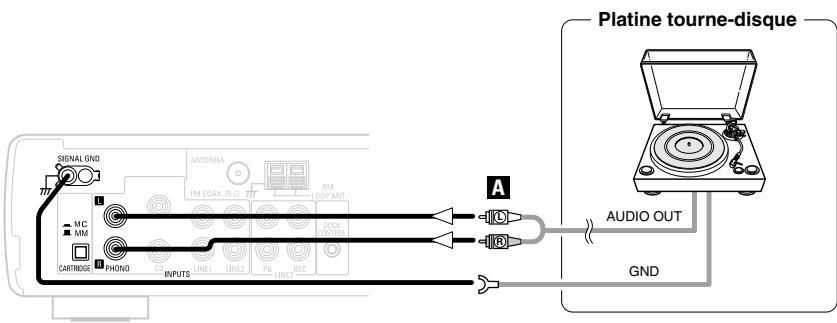

Connexion d'une platine tourne-disque

• Si la connexion du fil de terre de la platine tourne-disque cause du bruit, débranchez-le.

Pour savoir comment connecter le fil de terre de la platine tourne-disque, se reporter au mode d'emploi fourni avec la platine tourne-disque.
- Placez le commutateur de selection de CARTRIDGE sur "MM" ou "MC" en fonction de la cartouche utilisée.

REMARQUE:

• Si une platine vinyle n'est pas connectée aux bornes d'entrée PHONO, ne pas besoinir PHONO car cela provoquerait un bourdonnement ou du bruit, rundout si le volume est très haut.
  Si vous ne connectez pas de platine vinyle, laissez la prise court-circuit en place.
• La borne SIGNAL GND du DRA-CX3 (π) n'est pas mise à la masse correctement.

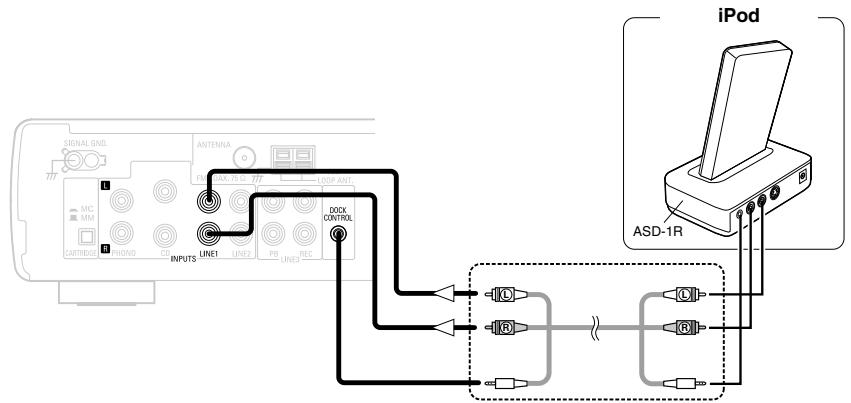

Connexion d'un iPod®

Cable système
(Compris avec le Dock de contrôle pour iPod)

• Utiliser le Dock de contrôle pour iPod vendu séparément (ASD-1R) pour connecter un iPod au DRA-CX3.
• Lors de l'utilisation d'un Dock de contrôle pour iPod (ASD-1R), le commutateur de selection du mode de communication doit être réglé. Pour plus d'informations, se reporter au mode d'emploi du Dock de contrôle pour iPod.
• Lors de la connexion exclusive d'un Dock de contrôle pour iPod exclusif (ASD-1R : vendu séparément), utiliser le cable système compris avec le Dock de contrôle pour iPod exclusif.
• Lorsque le Dock de contrôle pour iPod est connecté, l'indicateur de fonction passé de "LINE1" à "IPod".

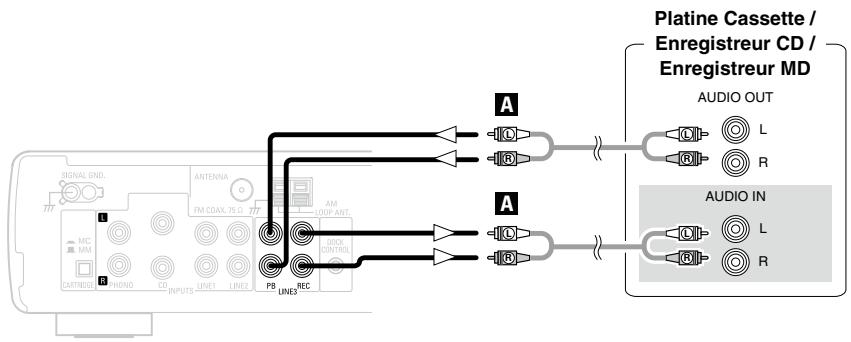

Connexion d'une platine cassette, d'un enregistrreur CD ou d'un enregistrreur MD

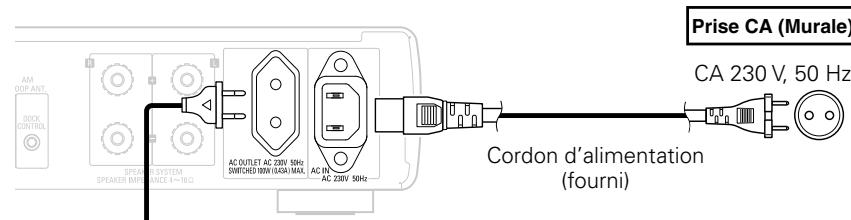

Connexion du cordon d'alimentation

PRISE CA

AINTERRUPTEUR

(capacité totale - 100 W (0,43 A))

L'alimentation est activée et désactivée avec l'interrupteur principal de l'unité principale mais pas avec celui de la télécommande. L'alimentation est fournie dans la prise CA lorsque le DRA-CX3 est en veille. NE JAMAIS brancher de dispositif avec une consommation électrique de 100 W (0,43 A) ou plus.

REMARQUE:

• Insérez fermement les prises. Les connexions incomplètes générent du bruit.
• Brancher le cordon d'alimentation de l'un des composants connectés au DRA-CX3 dans la prise CA du DRA-CX3 sur le panneau arrêté. Ne pas utiliser cette prise pour des sechecheveux ou d'autres dispositifs non audio.

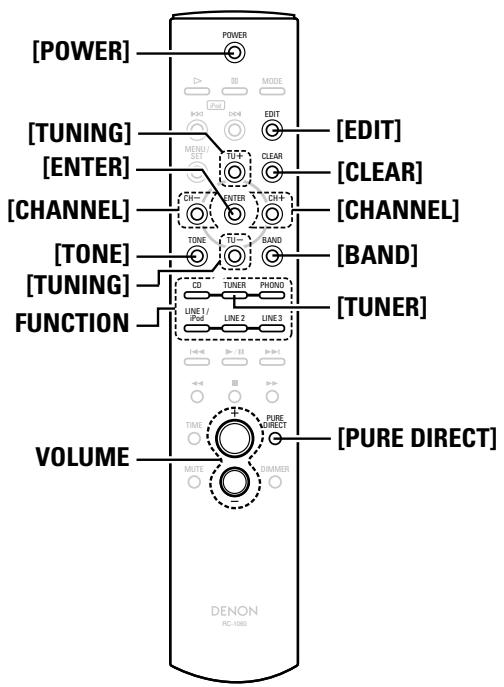

Fonctionnement

A propos du nom des touches dans cette explication

< > : Touches de l'appareil

[ ] : Touches de la télécommande

Nom de touche uniquement :

Touches de l'appareil et de la télécommande

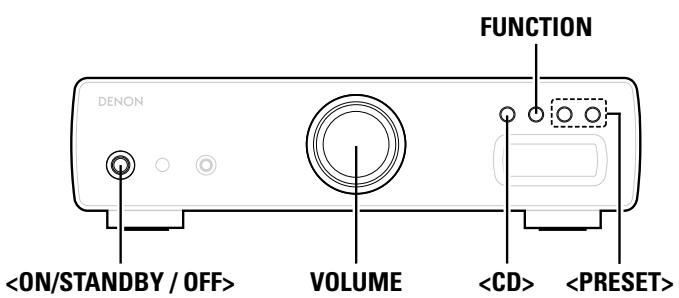

Mise en marche

Appuyez sur .

Lorsque l'appareil est mis sous tension, la fonction qui etait utilisée la dernière fois que l'appareil était allumé est selectionnée (dernière fonction de selection).

Mise en mode veille de l'alimentation:

Appuyez sur [POWER].

Annulation du mode veille:

Appuyez à nouveau sur [POWER].

Extinction de l'appareil:

Appuyez sur .

• Témoin d'alimentation

Allumé Rouge

Veille Orange

Mise en route de la lecture

1 Appuyez sur FUNCTION pour selectionner la fonction d'entrée.

La fonction peut être commutée directement sur "TUNER" en appuyant sur , sur "CD" en appuyant sur .

• L'indicateur "iPod" est affché lorsqu'un Dock de contrôle pour iPod est connecté. ("NO iPod" est affché si dernier iPod n'est connecté au Dock de contrôle pour iPod.)

2 Commencez la lecture à partir du composant sélectionné.

Pour plus d'instructions sur le fonctionnement, voir le mode d'emploi des composants connectés.

3 Ajustez le VOLUME.

※ Il est possible de régler le volume de 0 à -90 dB à -∞. Lorsque le réglage est effectué sur -∞, l'affichage indique "--." dB".

Réglage de la tonalité

1 Appuyez sur [TONE] pour sélectionner le paramètre de tonalité à régler.

BASS: Règle les graves.

TREBLE: Regle les aigus.

BALANCE: Regle la balance gauche/droite du volume.

2 Lorsque le niveau de graves ou d'aigus ou lorsque l'équilibre est affché, effectuer le réglage en appuyant sur [CHANNEL].

Lecture avec un son de toute valeur qualite (Mode Pure Direct)

Appuyez sur [PURE DIRECT].

L'écran d'affichage est éteint.

※ Les signaux audio ne passent pas par le circuit de réglage de tonalité, ainsi un son extrémenent pur est lu.

Annulation du mode Pure Direct:

Appuyez à nouveau sur [PURE DIRECT].

• En Mode Pure Direct, la tonalité est régée sur "plat" et l'équilibre sur "centre". Il est impossible de régler la tonalité et l'équilibre lorsque ce mode est sélectionné.

Enregistrement

1 Appuyez sur FUNCTION pour selectionner la fonction d'entrée.

La fonction peut être commutée directement sur "TUNER" en appuyant sur , sur "CD" en appuyant sur .
* L'indicateur "iPod" est affché lorsqu'un Dock de contrôle pour iPod est connecté. ("NO iPod" est affché si dernier iPod n'est connecté au Dock de contrôle pour iPod.)

2 Mettre l'enregistreur en mode d'enregistrement.
Pour plus d'instructions sur le fonctionnement, voir le mode d'emploi des composants connectés.
3 Lancer la lecture sur le lecteur.
Pour plus d'instructions sur le fonctionnement, voir le mode d'emploi des composants connectés.

• Le signal d'entrée LINE3 n'est pas envoyé vers la borne de sortie d'enregistrement (REC).
• Le réglage du volume ou de la tonalité n'attécte pas le son enregistré.

Syntonisation d'émissions radios

1 Appuyez sur [TUNER], ou pour sélectionner "TUNER".

• La féquence de réception s'affiche.

2 Appuyez sur [BAND] pour sélectionner la bande de réception.

FM AUTO FM MONO AM

3 Appuyez sur [TUNING] pour sélectionner la fréquence de réception.

• Le témoin "TUNED" s'allume lorsqu'une station est syntonisé.

Conditions de réception des stations FM

• Lorsque le mode de gamme de réception est régle sur "FM AUTO", le témoin "ST" s'allume lorsqu'une émission stéreo est synthonisé.
• Si le signal est faible et que la réception de l'émission stéreo n'est pas stable, réglez le mode de réception sur "FM MONO". Le tímoin "MONO" s'allume.

Syntonisation automatique

Maintenez enfoncées les touches ou [TUNING] pour rechercher et syntoniser automatiquement la prochaine émission stéreo.
Les stations ne peuvent pas être syntonisées si le signal est trop faible.

Annulation de la syntaxisation automatique

Appuyez sur ou [TUNING].

Syntonisation manuel

La fréquence change d'un pas à la fois chaque fois que [TUNING] est enforcé.

• Du bruit risque de se produit pendant la réception d'émissions AM si par exemple une télévision se trouve à proximé. Dans ce cas, éloignez le plus possible l'un de l'autre le DRA-CX3 et la télévision.

Pré-réglage

Donner un nom à la station de radio symtonisée et la préregler

• Vous pouvez prérégler jusqu'à 40 stations FM et AM.
• Les stations prérgéles peuvent receivevoir un nom atteignant 8 caractères.

1 Syntoniser la station radio.

• La fréquence de réception s'affiche

2 Appuyez sur [EDIT].
- Le mode de saisie de nom est activé.

3 Appuyez sur [CHANNEL] pour sélectionner le caractère souhaïte.

※ Il est possible de saisir un maximum de 8 caractères pour chaque prééglage.

You pouvez saisir les caractères suivants.

ABCDEFGHIJKLMNOPQRSTUVWXYZ0123456789

^()^ + , - . / = (espace)

※ Appuyez sur [TUNING] pour déplacer le curseur.

※ Appuyez sur [CLEAR] pour effacer les caractères.

4 Appuyez sur [ENTER].

• Le mode de saisie de nom est activé.

5 Appuyez sur [CHANNEL] pour sélectionner le numéro pré-reglé puis appuyez sur [ENTER].

• La fréquence de réception et le mode de réception sont prérégliés.

Pour changer le nom d'une station préreglee:

① Appelez le nom préréglé à modifier puis appuyez sur [EDIT].
② Effectuez les étapes 3, 4 dans "Donner un nom à la station de radio symtonisée et la préregler."

Pour préregler seulement la station:

① Appuyez sur [ENTER] lorsque la station est syntonisée.
② Effectuez l' étape 5 dans "Donner un nom à la station de radio synthonisée et la préregler."

A propos du nom des touches dans cette explication

< > : Touches de l'appareil

[ ] : Touches de la télécommande

Nom de touche uniquement :

Touches de l'appareil et de la télécommande

REMARQUE:

• Si une station est prérégée sous un numéro déjà attribué, le réglage précédent est effacé et remplace par le nouveau.

Préroglage automatique de stations de radio (Préroglage automatique)

1 Appuyez sur [TUNER], ou pour sélectionner "TUNER".

• La féquence de réception s'affiche.

2 Maintenez enfoncée la touche [MENU/SET].

"A. PRESET" s'affiche.

2 Appuyez sur [MENU/SET].

• Les stations radio sont préregliées automatiquement.

• Les stations dont les signaux sont trop faibles ne peuvent pas etre prerégliées automatiquement. Pour les prerégler, syntonisez-les manuellement, puis effectuez l'opération descrie dans "Donner un nom à la station de radio syntonisée et la prerégler."
• Une fois que le préréglage automatique est lancé, il est impossible de l'arrêter avant qu'il ne soit terminé. (Cela prend environ 60 secondes.)

Ecoute des stations prérogliées

Sélectionnez le numéro pré-réglé en appuyant sur ou [CHANNEL].

RDS (Système de données radio)

RDS est un service d'émission disponible uniquement sur la bande FM. Il permet aux stations d'émettre des informations supplémentaires par le biais du signal du programme radio habituel.

Type de programme (PTY)

PTY identifie le type de programme RDS.

NEWS	Nouvelles	WEATHER	Météo
AFFAIRES	Affaires	FINANCE	Finances
INFO	Informations	CHILDREN	Programmes pour enfants
SPORT	Sports	SOCIAL	Affaires sociales
EDUCATE	Education	RELIGION	Religion
DRAMA	Drame	PHONE IN	Entrée téléphone
CULTURE	Culture	TRAVEL	Déplacement
SCIENCE	Science	LEISURE	Loisir
VARIED	Variétés	JAZZ	Musique jazz
POP M	Musique pop	COUNTRY	Musique Country
ROCK M	Musique rock	NATION M	Musique nationale
EASY M	Musique d'ambiance	OLDIES	Musique années soixante
LIGHT M	Classique légère	FOLK M	Musique folklorique
CLASSICS	Classique sérieuse	DOCUMENT	Documentaires
OTHER M	Autre musique

TP identifie les programmes qui émettent des informations sur le traffic.

Radio Text (RT)

RT permet aux stations RDS d'envoyer des messages écrites qui apparaissent sur l'affichage. Les messages écrites peuvent contenir les titres des chansons ou le nom des artistes, des informations d'utilité locale, etc.

REMARQUE:

• Les opérations décrites au dessous de [MENU/SET] ne fonctionnent pas dans les zones où il n'y a pas d'émissions RDS ou là où les signaux de la station RDS sont trop faibles.

Recherche RDS

1 Appuyez sur [BAND] pour sélectionner "FM AUTO".
2 Appuyez sur [MENU/SET].
3 Appuyez sur [TUNING]. La recherche d'une station émettrice RDS commence automatiquement.
※ Si aucune station RDS n'est trouve, "NO PROG" s'affiche.

Recherche PTY

1 Appuyez sur [BAND] pour sélectionner "FM AUTO".
2 Appuyez deux fois sur [MENU/SET].
3 Appuyez sur [CHANNEL] pour sélectionner le type de programme.
4 Appuyez sur [TUNING]. La recherche d'une station émettant le programme choisi commence automatiquement.

※ Si aucun programme du type spécifique n'est trouve, "NO PROG" s'affiche.

Recherche TP

1 Appuyez sur [BAND] pour sélectionner "FM AUTO".
2 Appuyez trois fois sur [MENU/SET].

2 Appuyez sur [TUNING].

La recherche d'une station émettant des informations sur le traffic commence automatiquement.

※ Si aucune station émettant des informations sur le traffic n'est trouvée, "NO PROG" s'affiche.

RT (Radio Text)

Appuyez sur [MODE] jusqu'à ce que "Radio Text" défile sur l'écran d'affichage.

L'affichage commute comme indiqué ci dessous chaque fois que [MODE] est activé.

Lorsque la station symtonisée propose le service radio de message écrit, des messages défilent sur l'écran d'affichage.

• Lorsque le mode RT est activé alors qu'une station radio RDS ne proposant pas le service RT est symtonisée, "NOTEXT" s'affiche sur l'écran d'affichage, et à la place le nom de la station s'affiche.
• De la même façon, le nom de la station s'affiche lorsque le service RT est terminé. Dans ce cas, l'affichage du nom de la station revient automatiquement du mode PS au mode RT lorsqu'une émission RT reprend.
• Le mode RT ne peut pas être utilisé dans la bande AM ou pour les stations FM ne proposant pas d'émissions RDS.

Lecture d'un iPod®

La musique enregistrée dans un iPod peut être lue à l'aide du Dock de contrôle pour iPod (ASD-1R : vendu séparation).

Il est possible de commander l'iPod en utilisant les touches de l'unité principale et de la télécommande.

Made for iPod

iPod est une marque déposée de Apple Computer, Inc., enregistrée aux Etats-Unis et dans les autres pays.

• Vous pouvez utiliser le iPod seulement pour copier ou dire des contenus qui ne sont pas protégés ou dont la copie ou la lecture sont autorisées pour votre usage personnel. Assurez-vous de bien respecter les droits d'auteur en application.
  1 Connectez le DRA-CX3 et l'iPod en utilisant le Dock de contrôle pour iPod (ASD-1R) (page 7).
  2 Appuyez sur [LINE1/iPod] ou pour selectionner "LINE1".

• L'affichage commute entre "LINE1" et "iPod".

3 Appuyez sur [MODE] pendant 2 secondes ou plus pour selectionner le mode de lecture.

Browse Remote

Browse:

Affichage du menu ou des informations de piste sur l'unité principale.

("DENON" est affché sur l'iPod.)

Remote:

Affichage du menu ou des informations de piste sur l'iPod. ("iPod" est affché sur l'unité principale.)

※ Sélectionnez le mode à distance pour profiter des informations vidés de l'iPod comme les diaporamas et lesVIDEOS.

4 Appuyez sur [iPod].

Lorsque de nouveau activé, le mode pause est sélectionné.

• Pour connaître les touches de la télécommande qui peuvent être utilisées lorsque la fonction est régée sur "iPod", lore page 4.

REMARQUE:

• DENON ne peut être tenu pour responsable d'eventuelles pertes de données du iPod lorsqu'un iPod est connecté au DRA-CX3.
• Certaines fonctions risquent de ne pas fonctionner, suivant le type de iPod et la version du logiciel.

Dépistage des pannes

Si un problème se produit, vérifie d'abord les points suivants :

1. Les connexions sont-elles correctes?
2. Avez-vous respecté le mode d'emploi de cet apparéil ?
3. Les autres composants fonctionnent-ils correctement?

Si l'appareil ne fonctionne pas correctement, vérifie les points enumerés dans le tableau ci-dessous. Si le problème persiste, il s'agit peut-être d'un dysfonctionnement.

Dans ce cas, débranchez immédiatement le cordon d'alimentation et contactez votre revendeur.

Symptôme	Cause	Remèdes	Page
Lorsque l'alimentation est activée, le témoin principal ne s'allume pas etaucun son n'est émis.	• La prise du cordon d'alimentation n'est pas bien branchée.	• Vérifiez l'insertion de la prise du cordon d'alimentation et branchez la fermement.	7
Le témoin principal est allumé maisaucun son n'est émis.	• Les cables des enceintes ne sont pas correctement connectés.La fonction (entree) est incorrecte.Le volume est trop faible.	• Connectez les cables correctement.Sélectionnez laonne fonction (entree)Réglez le volume à un niveau suffisant.	588
Aucun son n'est émis d'un côte.	• Les cables des enceintes ne sont pas correctement connectés.Les cables d'entrée ne sont pas correctement connectés.La balance droite/gauche est mal réglee.	• Connectez les cables correctement.• Connectez les cables correctement.Réglez la balance droite/gauche.	56, 78
La position des instruments est inversée avec les sources stéreo.	• La connexion des cables des enceintes ou des cables d'entrée est inversée.	• Vérifiez et corrigez les connexions.	5
Bourdonnement dans les émissions FM.	• Le cable de l'antenne n'est pas correctement connecté.Lebruit provient d'une interférence avec un appareil électronique équipé d'un micro-processeur, ou le signal du système d'émission radio est trop faible.	• Connectez l'antenne correctement.Repositionnez l'équipment ou la position et l'orientation des cables de connexion, de l'antenne, etcConnectez une antenne extérieure.	66
Bourdonnement ou sifflement dans les émissions AM.	• Le bruit provient d'une interférence avec un monitreur à proximité, ou il y a une interférence avec le signal du système d'émission radio.	• Eteignez le monitreur.• Changez la position ou l'orientation de l'antenne-cadre AM.• Connectez une antenne extérieure.	-66
Ronfflement dans les émissions AM.	• Il y a une interférence provoquée par le passage du courant dans le cordon d'alimentation.	• Connectez une antenne extérieure.	6
Pendant la lecture de disques, un bruit strident (vrombissement) se fait entendre lorsque le volume estaugmenté.	• Le lecteur et les haut-parleurs sont tropures les uns des autres.Les sol est souple et vibre facilement.	• Eloignez autant que possible le lecteur et les enceintes les uns des autres.• Utilisez des coussinets ou des chardons d'isolation pour absorber les vibrations des enceintes diffusées par le sol.	6-
La télécommande ne fonctionne pas.	• Les piles sont usées.La télécommande est trop éloignée.Un obstacle estitué entre l'unité principale et la télécommande.La télécommande est actionné à un angle dépassant 30° par rapport au panneau avant.Les piles sont insérées dans le mauvais sens.	• Remplacez-les par des piles neuves.Rapprochez-vous de l'unité principale.Otez l'obstacle.• Placez la télécommande en face de l'unité principale.Insèrez les piles dans le bon sens.	22222

Partie ampli-tuner

Adapté pour Casque/casque stéreo

Sortie de l'amplificateur de l'égaliseur (bomes REC OUT):

Puissance nominale : 150 mV

Sensibilité d'entrée / Impédance d'entrée:

PHONO (MM): 2,5 mV / 47 kΩ/kohms

PHONO (MC): 0,2 mV / 100 Ω/ohms

CD, LINE1, LINE2, LINE3: 130mV/47k /kohms

Variation RIAA: PHONO

PHONO (MC): 30Hz 20kHz± 0,5dB

FM:87,5 MHz 108,0MHz AM: 522kHz 1611kHz

FM: 1,5 V / 75 /ohms AM: 20~ V

35 dB (1 kHz)

Rapport signal/bruit FM: Monaural: 74 dB Stereo: 70 dB

Monaural: 0,3% Stereo: 0,4%

Propriétés

Rapport signal/bruit: PHONO (MM): 84 dB

(Avec les bornes d'entrée court-circuitées, 5 mV signal d'entrée)

PHONO (MC): 70 dB

(Avec les bornes d'entrée court-circuitées, 0,5 mV signal d'entrée)

(Réseau pondéré A) CD, LINE1, LINE2, LINE3 : 95 dB (bornes d'entrée court-circuitées)

Contrôle de la tonalité: BASS: 100 Hz ± 8 dB

TREBLE: 10kHz± 8 dB

Réponse en fréquence: 5 Hz ~ 40 kHz (+0,5 dB, -3 dB) (INPUT: CD, PURE DIRECT : ON)

Généralités

Prise de courant: 1 prise secteur à interrupteur, capacité totale 100 W (0,43 A)

Alimentation: CA 230 V, 50 Hz

Consommation: 105 W

Veille: 0,5 W ou moins

Dimensions externes maximales:

300 (L) x 80 (H) x 341 (P) mm

Poids: 5,5 kg

Telecommande (RC-1060)

Mode de transmission: Pulsations infrarouges

Piles: R03/AAA (deux piles)

Dimensions externes maximales:

Poids: 165 g (piles inclues)

• Dans un but d'amélioration, ces specifications et la conception sont susceptibles de changements sans préavis.
