MODE D'EMPLOI PMA1520AEBKE2 DENON

Manuel de l'Utilisateur

Contenu

Accessoires 3

Portee de la télécommande 4

Charactéristiques 5

Nomenclature et fonctions

Panneau avant 6

Panneau arrriere 9

Télécommande 10

Utilisation de l'amplificateur 10

Fonctionnement du lecteur CD 11

Fonctionnement du lecteur audio réseau 12

Connexions

Connexion des enceintes 14

Connexion des cables d'enceintes 14

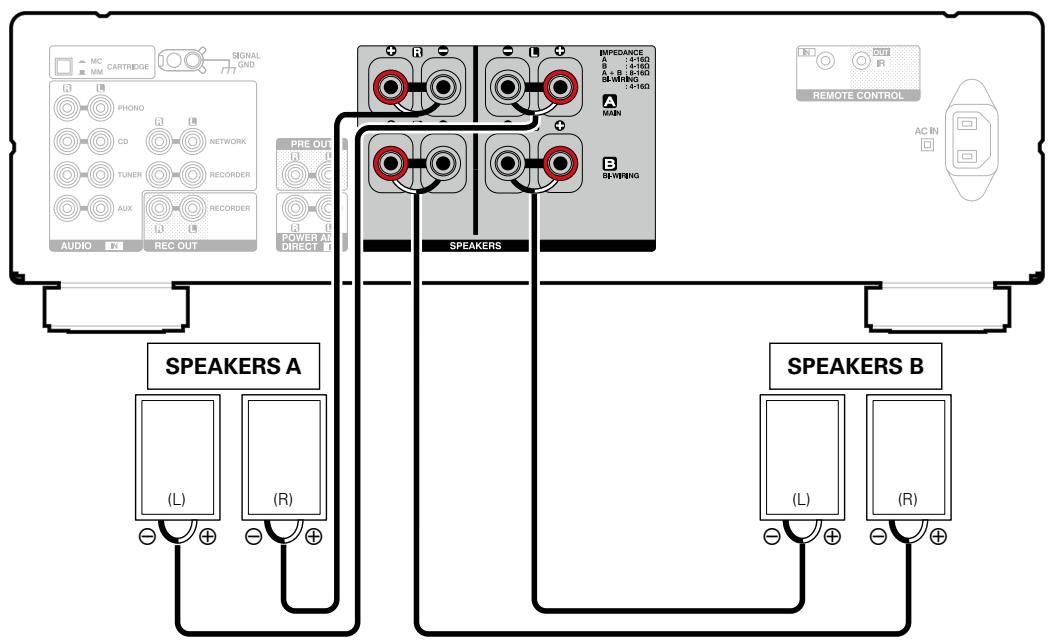

Connexion des enceintes A/B 15

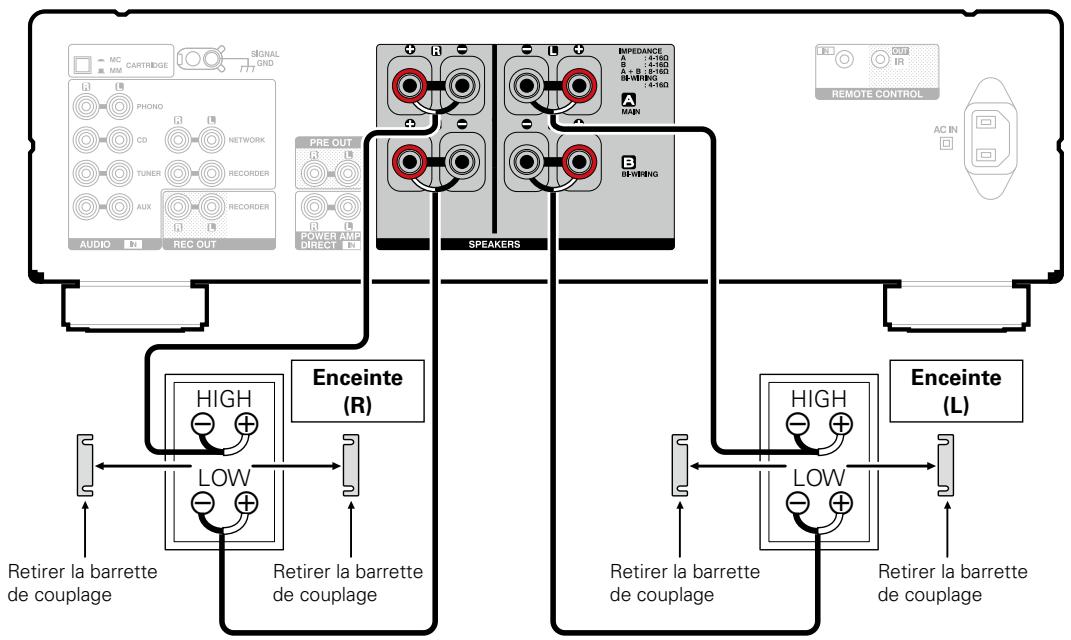

Connexion à double câblage 16

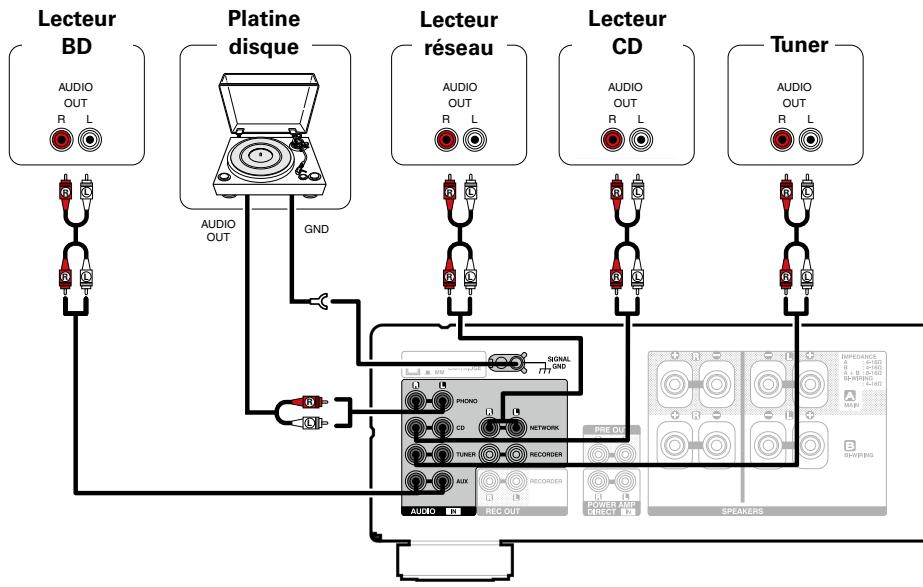

Connexion d'un dispositif de lecture 17

Connexion d'un dispositif d'enregistrement 18

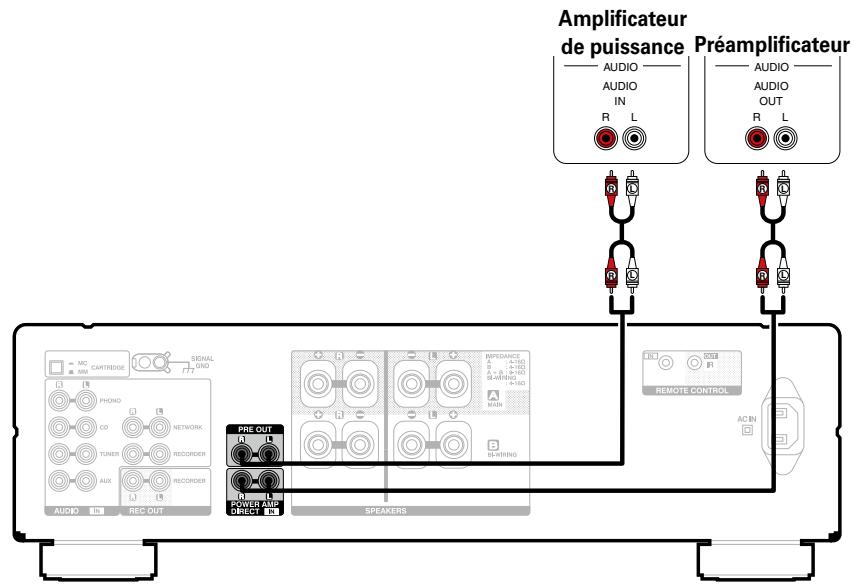

Connexion des amplificateurs 19

Connexion du cordon d'alimentation 20

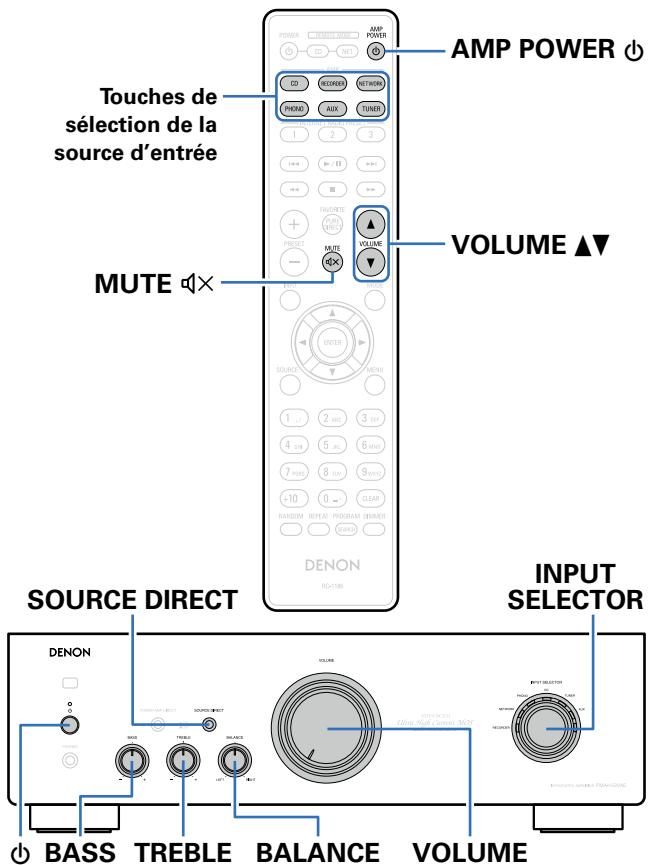

Lecture

Mise sous tension 22

Selection de la source d'entrée 23

Réglage du volume 23

Coupure temporaire du son 23

Réglage de la tonalité 23

Lecture de CD 24

Enregistrement 24

Réglages

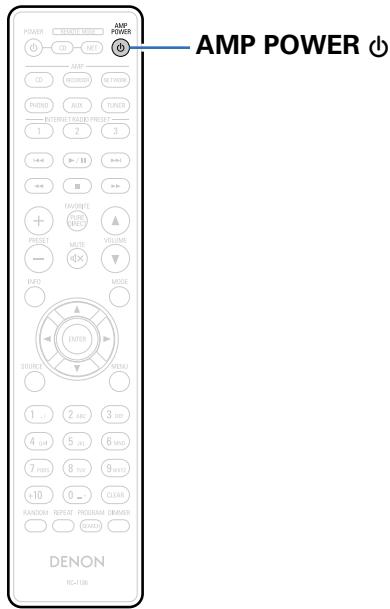

Réglage du mode Veille automatique 26

Mise hors tension du mode Veille auto 26

Mise sous tension du mode Veille auto 26

Réglage du mode Power Amp Direct 27

Activation du mode Power Amp Direct 27

Désactivation du mode Power Amp Direct 27

Conseils

Contenu 28

Conseils 29

Dépistage des pannes 30

Annexe

Explication des termes 34

Spcifications 35

Index 37

Nous you remercions d'avoir acquis cet appareil Denon. Afin d'assurer son bon fonctionnement, veuillez dire attentivement ce manuel de l'utiliser avant d'utiliser I'appareil.

Après avoir lu le manuel, veuillez le conserver pour toute reférence future.

Accessoires

Assurez-vous que les articles suivants sont fournis avec l'appareil.

① Mise en route

⑤ Télecommande (RC-1186)

② CD-ROM (Manuel de l'Utilisateur) ③ Consignes de sécurité

(6) Piles R03/AAA

(4) Cordon d'alimentation

Insertion des piles

① Déplacez le couvercle arrêté dans la direction de la flèche et retirez-le.

② Insérez correctement les deux piles comme indiqué par les marques et situées dans le compartment des piles.

③ Remettez le couvercle en place.

REMARQUE

• Lorsque vous insérez les piles, assurez-vous de les placer dans le bon sens, en respectant les marques et qui figurent dans le compartment à piles.
• Pour éviter un endommagement de la télécommande ou une fuite du liquide des piles:
• Ne pas mélanger piles neuves et ancériennes.
• Ne pas utiliser deux types de piles différents.
• Otez les piles de la télécommande si vous ne l'utilise pas pendant longtemps.
• En cas de fuite du liquide de pile, essuyez soigneusement l'intérieur du compartment avant d'insérer de nouvelles piles.

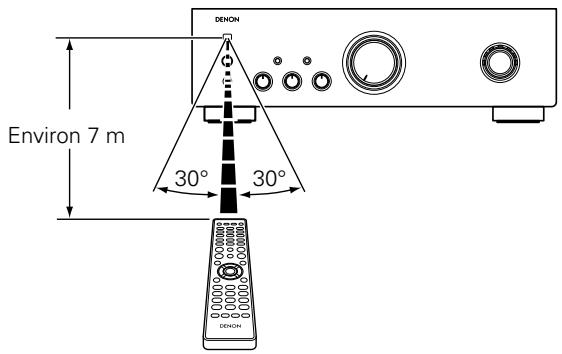

Portée de la télécommande

Pointez la télécommande vers le capteur de télécommande de l'unité.

Caracteristiques

- Advanced UHC-MOS Single Push-pull Circuit

Des transistors à effet de champ (FET) UHC-MOS nouvelle génération sont utilisés pour l'étage de sortie de l'amplificateur de puissance. La commande de puissance d'utilisation a été augmentée de 150 watts à 260 watts.

La stabilité de fonctionnement affectée par les fluctuations de température a été améliorée par l'utilisation du premier étage sélectionné FET double comme étage d'amplification de tension. De plus, la propriété de phase a été stabilisée jusqu'à la gamme haute en utilisant le circuit bootstrap en cascade.

- Alimentation

Pour tirer pleinement parti de l'Advanced UHC-MOS Single Push-pull Circuit, cette alimentation puissante consiste en un transformateur jumeau monté en configuration d'annulation de fuites, des diodes à barrières de Shottky et un Capacitaire de type bloc personnelisé configuré pour fournir un son de haute qualité.

- Égaliseur de son

Mème un utilisateur particulièrement exigeant au niveau des enregistements analogiques sera combé puisque le circuit d'égaliser de son pour l'entrée FET prend en charge MM/MC.

- Borne Pre Out

La borne Pre Out permet d'étendre les possibilités du système en utilisant un autre amplificateur de puissance qui pilote un amplificateur double avec une enceinte prenant en charge le bi-câblage ou en ajoutant un subwoofer afin demettre à niveau le système.

- Adoption d'un potentiametre large avec fonction motorisée

Cet apparéil adopte également un potentiamètre large fourni avec des amplificateurs intégrés de qualité supérieure.

- Conçu pour supprimer la résonance

Les effets des vibrations sur la qualité audio de cet apparéil ont été considérablement minimisés grâce à la dispersion des points de résonance en variant les configurations des ailettes du dissipateur de chaleur et en abaissant le centre de gravité du bloc d'amplificateur de puissance.

Nomenclature et fonctions

Pour les touches non décrites ici, voir la page indiquée entre parentheses ( ).

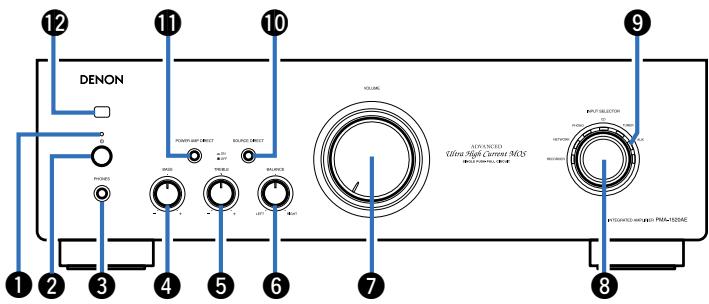

Panneau avant

1 Témoin d'alimentation

Il s'allume comme suit en fonction du statut d'alimentation :

• Pendant plusieurs secondes après la mise sous tension : Rouge (clignotant)

• Sous tension: Vert

• Mise en sourdine : Rouge (clignotant)
  Veille (mode Veille auto désacté) : Rouge
• Veille (mode Veille auto activé) : Arrêt
• Mise hors tension: Arret

Touche d'alimentation (O)

Elle permet demettre sous/hors tension l'alimentation (1 page 22).

3 Prise de casque audio (PHONES)

Utilisée pour connecter un casque.
Cette prise permet de brancher le casque. (la sortie Enceinte est désactivée lorsque le casque est branché.)

REMARQUE

• Afin d'éviter toute perte auditive, ne pas augmenter excessivement le niveau du volume lors de l'utilisation du casque.

4 Commande BASS

Pour ajuster les basses (1 page 23).

5 CommandeTREBLE

Pour ajuster les aigus (1 page 23).

6 Commande BALANCE

Pour ajuster l'équilibre de sortie du volume depuis les enceintes gauche et droite (page 23).

Commande VOLUME

Pour ajuster le niveau du volume (1 page 23).

Molette INPUT SELECTOR

Pour selectionner la source d'entrée (10 page 23).

9 Témoins d'entrée (page 23)

10 Touche SOURCE DIRECT

Pour activer/désactiver le mode SOURCE DIRECT (page 23).

1 Touche POWER AMP DIRECT

Pour activer/désactiver le mode Power Amp Direct (1 page 27).

12 Capteur de télécommande

Pour receivevoir les signaux provenant de la télécommande (page 4).

REMARQUE

• Les fonctions 4, 5 et 6 sont uniquement disponibles lorsque la touche SOURCE DIRECT est désactivée.
• Lorsque la commande VOLUME est régée juste après la position 12:00 (au-delà du milieu), les réglages qui peuvent être effectuels avec les commandes BASS et TREBLE sont réduits.
• Lorsque la commande VOLUME est reglee sur le maximum ou tournée jusqu'au bout dans le sens des aiguilles d'une montre, les graves et les aigus ne peuvent plus etreajustes.
• Lorsque le mode Power Amp Direct est activé, le réglage du volume, de l'équilibre et de la tonalité sur l'unité principale n'a pas d'effet. Vous devez ajuster le volume sur le périhérique d'entrée.
• Lorsque le mode Power Amp Direct est activé, l'unité principale est à son volume maximum. Vérifie le niveau de sortie sur le péripérisque d'entrée avant la lecture et réglez le niveau en conséquence.

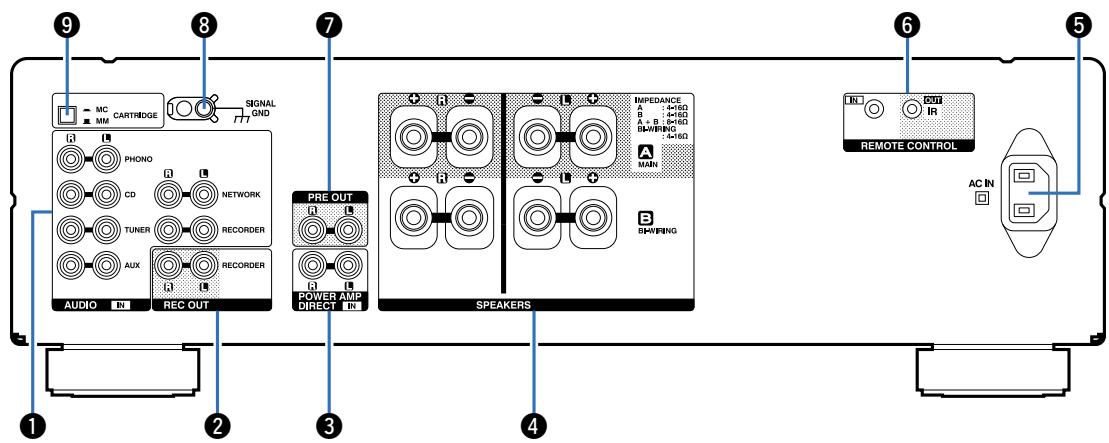

Panneau arrête

1 Connecteurs audio (AUDIO)

Utilisés pour connecter les lecteurs (18 page 17, 18).

Connecteurs REC OUT (RECORDER)

Utilisés pour connecter la borne d'entrée d'un enregistreur (page 18).

3 Connecteurs directs de l'amplificateur de puissance (POWER AMP DIRECT)

Utilisés pour connecter un préamplificateur lorsque cet apparéil est utilisé comme amplificateur de puissance (page 19).

Le volume doit être régé sur le périphérique connecté.

4 Bornes du système d'enceintes (SPEAKERS)

Utilisées pour connecter les enceintes (page 15, 16).

5 Prise CA (AC IN)

Utilisée pour brancher le cordon d'alimentation (18 page 20).

6 Prises REMOTE CONTROL

Prise d'extension pour utilisation future.

7 Connecteurs PRE OUT

Utilisés pour ajouter un équipement tel qu'un amplificateur de puissance ou un subwoofer (12 page 19).

Prises SIGNAL GND

Utilisées pour connecter une platine (14 page 17).

9 Commutateur de selection CARTRIDGE

Réglez ce commutateur sur MM ou MC en fonction du type de cellule utilisé sur votre platine.

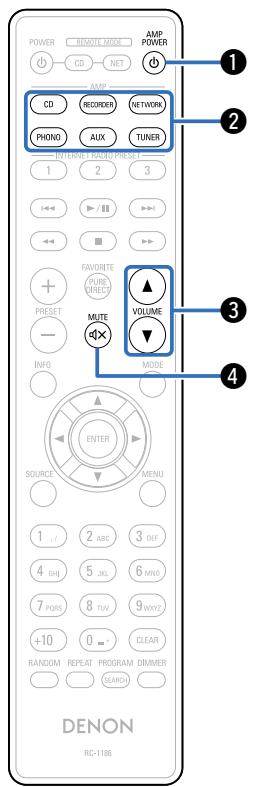

Télécommande

Utilisation de l'amplificateur

1 Touche AMP POWER (0)

Elle permet de mesure sous/hors tension (veille) (page 22, 26).

Touches de selection de la source d'entrée (AMP)

Elles permettent de selectionner la source d'entrée (page 23, 24).

3 Touches VOLUME (▲▼)

Elles permettent d'ajuster le niveau du volume (page 23).

4 Touche MUTE (X)

Elle permet demettre l'audio en sourdine (page 23)

• La télécommande fournie permet de piloter les lecteurs CD Denon ainsi que le lecteur audio réseau. Lorsque vous l'utilisez, reférez-vous également au mode d'emploi des autres périhériques.
• Certains produits peuvent ne pas etre compatibles.

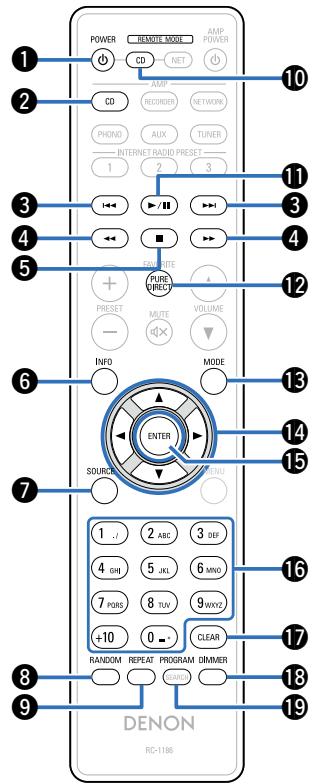

Fonctionnement du lecteur CD

Pour utiliser le lecteur CD Denon, appuyez sur la touche REMOTE MODE CD pour basculer la télécommande sur le mode de fonctionnement du lecteur CD.

• La touche REMOTE MODE CD s'allume pendant environ deux secondes.

1 Touche POWER (O)
Touche de selection de la source d'entrée (CD)
3 Touches Saut arrêté/Saut avant (I<, >I)
4 Touches Retour rapide/ Avance rapide (▲▲, ▷▶)
5 Touche Arrêt (■)
Touche Information (INFO)
7 Touche SOURCE
8 Touche RANDOM
9 Touche REPEAT

10 Touche de selection de télécommande (REMOTE MODE CD)
1 Touche /II
12 Touche PURE DIRECT
13 Touche MODE
14Curseurs ( )
15 Touche ENTER
16 Touches numéroétées (0 - 9, +10)
17 Touche CLEAR
13 Touche DIMMER
19 Touche PROGRAM

• Utilisez l'amplificateur avec la touche de fonctionnement de l'amplificateur même si le mode de fonctionnement de la télécommande est régle sur CD.

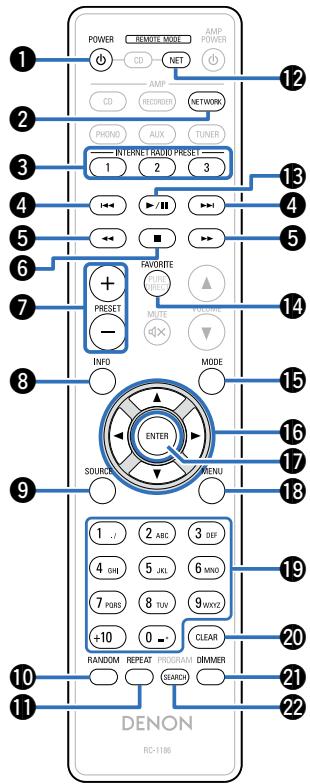

Fonctionnement du lecteur audio réseau

Pour utiliser le lecteur audio réseau Denon, appuyez sur la touche REMOTE MODE NET pour basculer la télécommande sur le mode de fonctionnement NETWORK.

• REMOTE MODE NET s'allume pendant deux secondes environ.

1 Touche POWER (O)
Touche de selection de la source d'entrée (NETWORK)
3 Touches INTERNET RADIO PRESET (1-3)
4 Touches Saut arrêté/Saut avant (I_▲, ▷▶I)
5 Touches Retour rapide/ Avance rapide (▲▲, ▷▶)
6 Touche Arrêt (■)
7 Touches PRESET (+, -)
Touche Information (INFO)
9 Touche SOURCE
10 Touche RANDOM

1 Touche REPEAT
12 Touche de selection du mode Tetecommande (REMOTE MODE NET)
13 Touche /II
14 Touche FAVORITE
15 Touche MODE
16Curseurs ( )
17 Touche ENTER
18 Touche MENU
19 Touches numerotées (0 - 9, +10)
20 Touche CLEAR
2 Touche DIMMER
2 Touche SEARCH

• Utilisez l'amplificateur avec la touche de fonctionnement de l'amplificateur même si le mode de fonctionnement de la télécommande est régle sur NETWORK.

Connexions

Connexion des enceintes (14)

Connexion d'un dispositif de lecture (1 page 17)

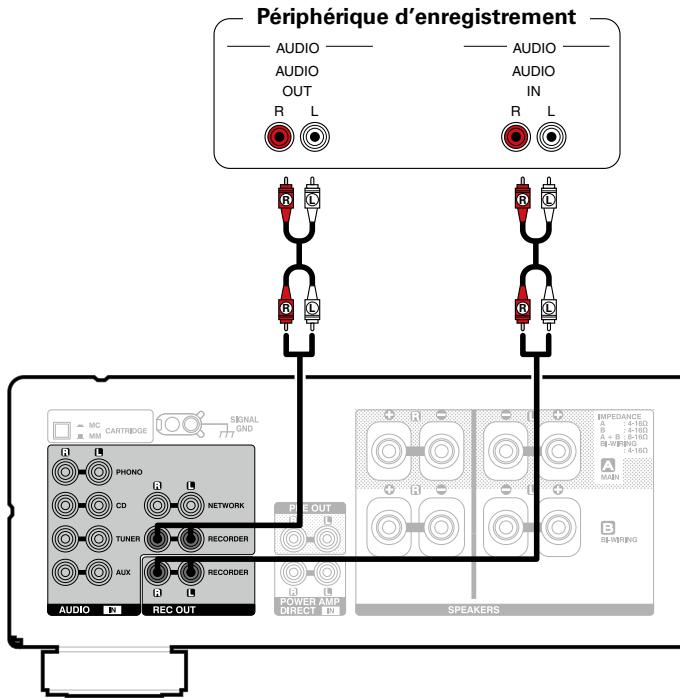

Connexion d'un dispositif d'enregistrement (18)

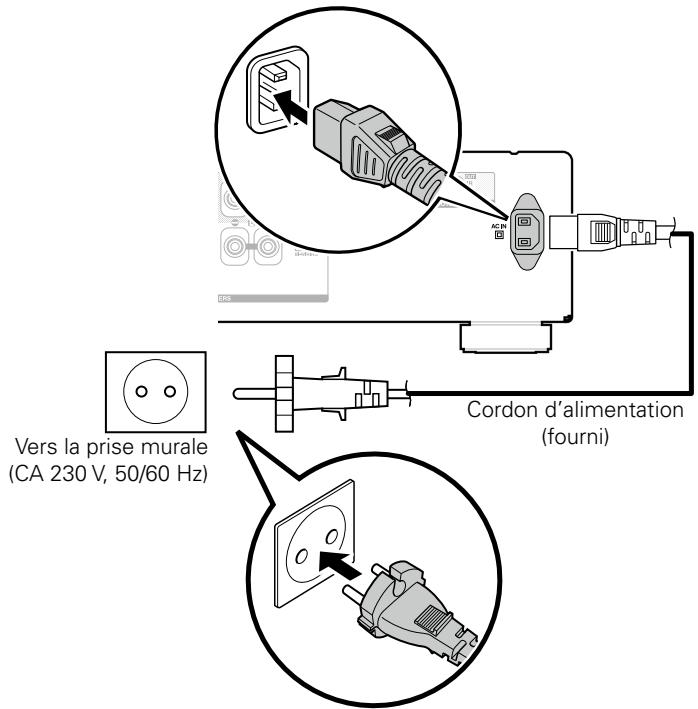

Connexion du cordon d'alimentation (15 page 20)

Les connexions pour tous les formats de signaux audio compatibles sont décrites dans ce mode d'emploi. Veuillez sélectionner les types de connexion correspondant à l'équipment que vous allez brancher.

REMARQUE

• Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.
• Lorsque vous effectuez les branchements, reférez-vous également au mode d'emploi des autres composants.
• Veillez à connecter correctement les canaux gauche et droit (gauche avec gauche et droit avec droit).
• Ne pas mêler les cordons d'alimentation avec les cables de connexion. Cela risquerais le générer un bourdonnement ou du bruit.
• N'augmentez pas le volume lorsqu'une platine est connectee aux bornes d'entrée PHONO. Cela généra un bourdonnement ou du bruit.

Cables utilisés pour les connexions

Fournit les câbles nécessaires en fonction des dispositifs que vous souhaitez connecter.

Cable audio

Cable d'enceinte

Connexion des enceintes

REMARQUE

• Déconnectez la fiche d'alimentation de l'appareil de la prise murale avant de connecter les enceintes.
• Connectez les cables d'enceinte de façon à ce qu'ils ne dépassent pas des bornes d'enceinte. Le circuit de protection risque d'être activé si les fils touchent le panneau arrêté ou si les côts + et - entrent en contact (12) page 34 "Circuit de protection").
• Ne jamais toucher les bornes d'enceinte lorsque le cordon d'alimentation est connecté.
• Utilisez des enceintes dont l'impédance est comprise dans les limites indiquées ci-dessous, en fonction de leurs conditions d'utilisation.

Enceintes utilisées	Impédance
SPEAKERS A Connexion standard)	4 - 16 Ω/ohms
SPEAKERS B	4 - 16 Ω/ohms
SPEAKERS A et SPEAKERS B	8 - 16 Ω/ohms
SPEAKERS A et SPEAKERS B (pour les connexions à double câblage)	4 - 16 Ω/ohms

Dimensions des bornes d'enceintes

Connexion des cables d'enceintes

Vérifiez attentivement les canaux gauche (L) et droit (R) ainsi que les polarités + (rouge) et - (noir) sur les enceintes connectées à l'appareil, et voirlez à connecter correctement les canaux et les polarités.

1 Otez environ 10 mm de la gaine à l'extrémité du cable d'enceinte, puis torsadeze le fil ou appliquez-y une prise.

2 Tournez la borne de l'enceinte dans le sens inverse des aiguilles d'une montre pour la desserrer.

3 Insérez le fil du cable d'enceinte dans la garde de la borne d'enceinte.

4 Tournez la borne de l'enceinte dans le sens des aiguilles d'une montre pour la desserrer.

Connexion des enceintes A/B

• Un signal identique sort des bornes SPEAKERS A et SPEAKERS B.
• Pour la connexion d'un seul ensemble d'enceintes, utilisez les bornes SPEAKERS A ou SPEAKERS B.

Connexion à double câblage

• Lrs du double cablage d'enceintes qui neuvent etre bi-cables, connectez les bornes des gamas moyenne et haute aux bornes SPEAKERS A (ou SPEAKERS B), et connectez les bornes de la gamme basse aux bornes SPEAKERS B (ou SPEAKERS A).
• Cette connexion limite l'effet d'interfERENCE de signaux entre les enceintes de la gamme haute et les enceintes de la gamme basse, vous permettant de profiter de lecture haute qualite.

Connexion d'un dispositif de lecture

Vou puez connecter des platines, des tuners, des lecteurs CD et des lecteurs audio reseau a cet appariel.

Un bruit "retentissant" provenant des enceintes peut se produit lorsque vous selectionnez la source d'entrée "PHONO" sur cet appariel et que vous augmentez accidentellement le volume sans connecter la platine.

• Les bornes d'entrée PHONO sont équipées d'une fiche à broche courte. Retirer cette fiche pour connecter une platine tournedisque.

Conserver la fiche à broche courte retiree en lieu s ur afin de ne pas la perdre.

REMARQUE

• La ligne de terre (SIGNAL GND) sur cet apparéil n'est pas une connexion terrestre sure. Raccordez-la pour réduire le bruit si ce dernier est excessif. Notez qu'en fonction de la platine, la connexion à la ligne de terre peut avoir un effet inverse sur l'augmentation du bruit. Dans ce cas, il n'est pas nécessaire de raccorder la ligne de terre.

Connexion d'un dispositif d'enregistrement

REMARQUE

N'inserez jamais la fiche a broche de court-circuit dans les bornes de sortie pour I'enregistrement (RECORDER). Cela pourrait endommager I'appareil.

Connexion des amplificateurs

REMARQUE

N'sirez jais la fiche a broche de court-circuit dans les bornes PRE OUT. Cela pourait endommager l'appareil.

Connexion du cordon d'alimentation

Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.

Lecture

Mise sous tension (19 page 22)

Sélection de la source d'entrée (page 23)

Réglage du volume (15 page 23)

Coupure temporaire du son (18 page 23)

Réglage de la tonalité (15 page 23)

Lecture de CD (page 24)

Enregistrement (19 page 24)

Mise sous tension

1 Appuyez sur sur cet apparéil pourmettre l' apparéil sous tension. Le témoin d'entrée de la source sélectionnée s'allume.

• Appuyez sur AMP POWER pourmettre l'appareil sous tension a partir du mode veille.

REMARQUE

• Utilisez les touches VOLUME sur cet apparéil pour ajuster le volume au niveau le plus faible avant de lemettre sous tension.

■Mise hors tension

1 Appuyez sur AMP POWER (L'appareil est mis en mode veille.
2 Appuyez sur sur cet apparéil pourmettre l' apparéil hors tension. Tous les témoins s'éteignent.

Sélection de la source d'entrée

1 Appuyez sur la touche de selection de la source d'entrée pour la lecture.

Le témoin de la source d'entrée sélectionnée s'allume.

• Vous pouvez également seLECTIONner la source d'entrée en tournant la molette INPUT SELECTOR sur l'appareil principal.

Réglage du volume

1 Utilisez VOLUME pour régler le volume.

• Vous pouvez également régler le volume en tournant la molette VOLUME sur l'appareil principal.

Coupure temporaire du son

1 Appuyez sur MUTE 品

L'indicateur d'alimentation de l'unité principale clignote en rouge.

• La mise en sourdine peut être annulée en appuyant à nouveau sur MUTE

Réglage de la tonalité

1 Appuyez sur SOURCE DIRECT sur cet apparéil pourmettre le mode source direct hors tension.
2 Tournez les molettes BASS, TREBLE et BALANCE pour ajuster la tonalité.

Lecture de CD

Cette section utilise la lecture d'un CD comme exemple.

1 Appuyez sur sur cet apparéil pourmettre l' apparéil sous tension.
2 Appuyez sur les touches de selection de la source d'entrée pour basculer la source d'entrée sur "CD". Le témoin d'entrée "CD" s'allume.
3 Lisez le CD.
4 Utilisez VOLUME pour régler le volume.

Lecture en mode source direct

Les signaux ne passent pas par le circuit de réglage de tonalité (BASS, TREBLE et BALANCE), ce qui permet une meilleure qualité de son lors de la lecture.
1 Appuyez sur SOURCE DIRECT sur cet apparéil pour activer le mode Source direct.

Enregistrement

1 Appuyez sur la touche de selection de la source d'entrée (CD, NETWORK, PHONO, AUX ou TUNER) à litre.
2 Réglez l'enregistreur sur le mode Enregistrement.
3 Lancez la lecture de la source à enregistrer.

Réglages

Réglage du mode Veille automatique (19 page 26)

Réglage du mode Power Amp Direct (10 page 27)

Réglage du mode Veille automatique

Vou pouvez régler l'appareil pour basculer automatiquement en mode veille s'il n'est pas utilisé pendant 30 minutes lorsqu'il n'y a aucune entrée audio.

Le mode Veille auto est activé par défaut.

Mise hors tension du mode Veille auto

1 Appuyez et maintenez enfoncée la touche AMP POWER pendant plus de 5 secondes pour désactiver le mode Veille auto.

Le témoin d'alimentation clignote trois fois.

Mise sous tension du mode Veille auto

1 Appuyez et maintenez enfoncée la touche AMP POWER pendant plus de 5 secondes pour activer le mode Veille auto.

Le témoin d'alimentation clignote trois fois.

• Si vous reglez le mode Auto Standby quand l'appareil est sur Marche, celui-ci passen en mode veille dés la fin du réglage du mode Auto Standby.
• Lors du chargement de l'iPod, cet apparéil entre en mode veille une fois le chargement terminé.

Réglage du mode Power Amp Direct

Lorsqu'un préamplificateur est connecté à cet apparéil et que ce dernier est utilisé en tant qu'amplificateur de puissance, suivez les instructions ci-dessous pour activer le mode Power Amp Direct.

POWER AMP DIRECT

Activation du mode Power Amp Direct

1 Appuyez sur POWER AMP DIRECT sur I'unité principale.

• L'activation de ce mode permet de dire un périphérique raccordé au connecteur Power Amp Direct sur le panneau arrêté. Dans ce cas, le témoin d'entrée est étéeint.

Désactivation du mode Power Amp Direct

1 Appuyez sur POWER AMP DIRECT sur I'unité principale.

• La désactivation de ce mode permet de dire la source de programme sélectionnée à l'aide de la molette INPUT SELECTOR. Dans ce cas, le tímein d'entrée s'allume.

REMARQUE

• Lorsque le mode Power Amp Direct est activé, le réglage du volume, de l'équilibre et de la tonalité sur l'unité principale n'a pas d'effet. Réglez le volume sur le préamplificateur.
• Lorsque le mode Power Amp Direct est activé, l'unité principale émet à son volume maximum. Vérifie le niveau de sortie sur le périhérique d'entrée avant la lecture et réglez le niveau en conséquence.

Conseils

Contenu

Conseils (29)

Je souhaite régler la tonalité moi-même (29)

Je souhaite que la lecture du son soit fidèle au son original (29)

Je souhaite utiliser des enceintes compatibles avec le double câblage (29)

Je souhaite utiliser cet apparéil comme amplificateur de puissance (29)

Je souhaite utiliser cet apparéil comme préamplificateur (29)

Je souhaite faire fonctionner un lecteur CD Denon ou un lecteur audio réseau à l'aide de la télécommande de cet apparéil............(29)

Je souhaite empêcher l'appareil de basculer automatiquement en mode veille (29)

Dépistage des pannes (30)

L'alimentation ne se met pas sous/hors tension. (30)

Les opérations ne peuvent pas être effectuees via la telecommande (31)

Aucun son n'est émis. (32)

Le son souhaité n'est pas émis. (33)

Le son est interrompu ou on entend des bruits. (33)

Conseils

Je souhaite régler la tonalité moi-même

• Utilisez les molettes BASS, TREBLE et BALANCE pour ajuster le son comme souhaite (page 23).

Je souhaite que la lecture du son soit fidèle au son original

Activez le mode Source Direct (1 page 23).

Je souhaite utiliser des enceintes compatibles avec le double câblage

• Cet apparéil est compatible avec des connexions à double câblage. Bénéficiaz d'une lecture de haute qualité en utilisant des connexions à double câblage (page 16).

Je souhaite utiliser cet apparéil comme amplificateur de puissance

• Activez le mode Power Amp Direct (10 page 27).

Je souhaite utiliser cet apparéil comme préamplificateur

• Branchez l'amplificateur de puissance sur les bornes PRE OUT de cet appeareil (page 19).

Je souhaite faire fonctionner un lecteur CD Denon ou un lecteur audio réseau à l'aide de la télécommande de cet apparéil

• Basculez le mode de fonctionnement de la télécommande (18 page 11, 12).
• Reportez-vous aux manuels d'instructions du lecteur CD ou du lecteur audio réseau.

Je souhaite empêcher l'appareil de basculer automatiquement en mode veille

• Désactivez le mode Veille auto (10 page 26).

Dépistage des pannes

En cas de problème, vérifie d'abord les éléments suivants:

1. Les connexions sont-elles correctes?
2. Avez-vous suivi les instructions du manuel?

3 Les autres composants fonctionnement-ils correctement?

Si l'appareil ne fonctionne pas correctement, vérifie les points énumérés dans le tableau ci-dessous. Si le problème persististe, il s'agit peut-être d'un dysfonctionnement.

Dans ce cas, débranchez immédiatement le cordon d'alimentation et contactez votre revendeur.

L'alimentation ne se met pas sous/hors tension

Symptôme	Cause / Solution	Page
L'appareil ne s'allume pas.	• Vérifiez que la fiche d'alimentation est correctement introduite dans la prise murale.	20
L'appareil se met automatiquement hors tension.	• Le mode Veille auto est régle. Le mode Veille auto met l'appareil en mode veille lorsqu'il n'est pas utilisé pendant environ 30 minutes. Pour désactiver le mode Veille auto, appuyez et maintenez,enforcée la touche AMP POWER Ⓞpendant plus de 5 secondes lorsque le mode Veille auto est activé.	26
L'appareil se met hors tension et le témoin d'alimentation clignote en rouge toutes les 1 seconde environ.	• Veuillez réinstaller cet apparéil dans un endroit bien ventilé.• Vérifiez le branchement des enceintes. Le circuit de protection peut avoir été activé parce que les fil conducteurs du cable des enceintes ont été en contact les uns avec les autres ou un fil conducteur a été déconnecté de la borne et est entré en contact avec le panneau arrêté de cet apparéil. ÀpRES avoir débranché le cordon d'alimentation, réparez en retorsadant fermement le fil conducteur ou en remettant la borne en ordre, puis rebranchez le fil.	-14
L'appareil se met hors tension et le témoin d'alimentation clignote en rouge toutes les 0,5 seconde environ.	• En raison de la hausse de température dans cet apparéil, le circuit de protection fonctionne. Mettez l' apparéil hors tension et patientez une heures environ jusqu'à ce qu'il ait suffisamment refroidi. Puis, mettez l' apparéil à nouveau sous tension. • Baissez le volume et mettez l' apparéil à nouveau sous tension. • Le circuit de l' amplificateur de cet apparéil est défaillant. Coupez l'alimentation et contactez le conseiller du service Denon.	34 22, 23 -

■ Les opérations ne peuvent pas etre effectuees via la telecommande

Symptôme	Cause / Solution	Page
Les opérations ne peuvent pas être effectuées via la télécommande.	• Les piles sont usées. Remplacez-les par des piles neuves. • Faites fonctionner la télécommande à une distance d'environ 7 m de cet apparéil et à un angle de 30°. • Retirez tout obstacle se trouvant entre cet apparéil et la télécommande. • Insérez les piles en respectant la polarité indiquée par les repères ⊕ et ⊙. • Le capteur de télécommande de l' apparéil est exposé à une forte lumière (soleil, lampe fluorescente de type inverseur, etc.). Déplacez l' apparéil afin que le capteur de télécommande ne soit plus exposé à une forte lumière. • Lorsque vous utilisez un dispositif video 3D, la télécommande de cet apparéil peut ne pas fonctionner en raison des communications infrarouges entre les apparéils (telles que des lunettes et un télévisuer pour l'affichage 3D). Dans ce cas, ajustez la direction des apparéils avec la fonction de communications 3D et leur distance pour vous assurer qu'ils n'affectent pas le fonctionnement de la télécommande de cet apparéil.	4 4 4 4 -

Aucun son n'est émis

Symptôme	Cause / Solution	Page
Aucun son n'est transmis aux enceintes.	• Vérifiez les connexions de tous les appareils. • Insérez complètement les cables de connexion. • Vérifie que les bornes d'entrée et les bornes de sortie ne sont pas inversément reliées. • Vérifiez l'état des cables. • Vérifiez que les cables des enceintes sont correctement connectés. Vérifiez que les fils conducteurs des cables sont en contact avec la partie métallique des bornes des enceintes. Serrez également les bornes des enceintes. Vérifiez les bornes des enceintes pour un évientuel relâchement. • Vérifie qu'une source d'entrée correcte est selectionnée. • Ajustez le volume. • Annulez le mode de sourdine.	13 - - - 14 23 23 23

L'audio souhaité n'est pas émis

Symptôme	Cause / Solution	Page
Aucun son n'est transmis à une enceinte spécifique.	• Vérifiez que le cable des enceintes est correctement connecté. • Ajustez la commande BALANCE.	14 23
Pour le son en stéréo, les positions des instruments sont inversées gauche/droite.	• Vérifiez si les enceintes droite et gauche sont connectées aux bornes d'enceintes correctes.	14

■ Le son est interrompu ou on entend des bruits

Symptôme	Cause / Solution	Page
Le son est déformé pendant la lecture.	• Ajustez la pression de l'aiguille. • Vérifiez le bout de l'aiguille. • Remplacez la cellule.	- - -
Lors de la lecture d'un enregistrement, un bourdonnement peut provenir des enceintes.	• Vérifiez que la platine est correctement connectée. • Si un téléviseur ou un péripérisque AV est proche de la platine, de tels péripérisques peuvent affecter l'audio de lecture. Installez la platine aussi loin possible du téléviseur ou des autres péripérisques AV.	17 -
Lors de la lecture d'un enregistrement à un volume élevé, un ronronnement peut provenir des enceintes.	• Installez la platine et les enceintes aussi loin que possible les ones des autres. • Les vibrations des enceintes sont transmises au lecteur par le sol. Servez-vous de coussins, etc., pour absorber les vibrations des enceintes.	17 -

Explication des termes

C

Circuit de protection

Cet Fonction est destinée a prevenir les dommages aux composants sur secteur lorsqu'une anomalie, surcharge ou surtension par exemple, survient pour une raison quelconque.

Si un dysfonctionnement se produit sur cet apparéil, le témoin d'alimentation clignote en rouge et l' apparéil passe en mode veille.

Connexion à double câblage

Cetme de connexion d'une enceinte en utilisant deux cables d'enceinte permte la transmission separée des aigus et des graves.

On obtient ainsi une lecture avec des interférences minimales entre l'unité d'enceinte de gamme haute et l'unité d'enceinte de gamme basse.

1

Impedance des enceintes

C'est une valeur de résistance en courant alternatif, indiquée en (ohms). Une puissance supérieure peut etre obtenue lorsque cette valeur est plus faible.

s

Sélection de cellule MM/MC

Il existe deux types de cellule pour platine : MM (Moving Magnet) et MC (Moving Coil).

Les niveaux de sortie pour ces deux types de cellules sont différents, le réglage de l'égaliser phono monté sur l'appareil doit être modifié en fonction du type de cartouche sur votre platine. Pour effectuer la modification, utilisez la touche de sélection de cellule.

Source direct

ll devient possible d'obtenir une lecture avec une plus grande fidélité car les signaux d'entrée audio sont transmis sans tenir compte des circuits de contrôle de la qualite audio (BASS/TREBLE/BALANCE).

Specifications

Partie amplificateur de puissance

Puisance nominale :

alimentée par deux canaux (CD IN-SPEAKER OUT)

Puisssance dynamique :

70W + 70W (8 Ω/ohms, 20 Hz - 20 kHz, T.H.D. 0,07 %)

Distorsion de haute fréquence :

140W + 140W (4 Ω/ohms, DIN, 1 kHz, T.H.D. 0,7 %)

Bomes de sortie :

0,01 % (puissance nominale : -3 dB), 8 Ω/ohms, 1 kHz

Sensibilité d'entrée / Impédance d'entrée :

Enceinte :

A ou B: 4 - 16 Ω/ohms

A + B : 8 - 16 Ω/ohms

Convient aux casques/casques sté reproduction

P. DIRECT: 0,84 V / 47 kΩ/kohms

Gain:29dB

Partie préamplificateur

Sortie amplificateur égaliseur : (bornes REC OUT)

150mV

Sensibilité d'entrée / Impédance d'entrée :

PHONO (MM) : 2,5 mV/47 kΩ/kohms

PHONO (MC) : 200 μV/100 Ω/ohms

CD, TUNER, AUX, NETWORK, REORDER :

125 mV/47 kΩ/kohms (SOURCE DIRECT : désacté)

125 mV/23 kΩ/kohms (SOURCE DIRECT: activé)

Variation RIAA :

PHONO:20Hz-20kHz±0,5dB

Entrée maximale :

PHONO (MM) : 130 mV/1 kHz

PHONO (MC) : 10 mV/1 kHz

Puissance nominale :

PRE OUT:0,84V (entree CD 125 mV)

Performances generales

Ratio S/N (réseau A :

PHONO (MM) : 89 dB

(avec les bornes d'entrée court-circuitées, signal d'entrée 5 mV)

PHONO (MC) : 74 dB

(avec les bornes d'entrée court-circuitées, signal d'entrée 0,5 mV)

CD, TUNER, AUX, NETWORK, REORDER : 108 dB (bornes d'entrée court-circuitées)

Commande de tonalités (graves):

BASS:100Hz±8dB

TREBLE:10kHz±8dB

Généralités

Alimentation :

CA 230 V, 50/60 Hz

Consommation électrique :

295W

Consommation electrolyte réduite en mode veille: 0,2W

Pour des raisons d'amélioration, les caractéristiques et l'apparce sont susceptibles d'être modifiées sans avertissement préalable.

Index

A

Accessoires 3

C

Cables utilisés pour les connexions 13
Circuit de protection 34
Connexion

Amplificateur de puissance 19
Cordon d'alimentation 20
Enceinte (double câblage) 16
Enceintes 14, 15
Lecteurs 17
Péripérisque d'enregistrement 18
Preamplificateur 19

Conseils 29
Coupure temporaire du son 23

Dépistage des pannes 30

Impedance des enceintes 34

Mise sous tension 22

Mode veille automatique 26

Réglage de la tonalité 23

BALANCE 23

BASS 23

TREBLE 23

Réglage du volume 23

Selection de cellule MM/MC 9,34

Selection de la source d'entrée 23

Source direct 24,34

Télécommande 10
