SUB B1-19 BLANC - Caisson de basses AUDIO PRO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Subwoofer actif
Caractéristiques techniques principales	Caisson de basses avec haut-parleur de 19 pouces
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	Dimensions : 460 x 460 x 460 mm
Poids	Poids : 18 kg
Compatibilités	Compatible avec les systèmes audio de la marque AUDIO PRO et autres systèmes audio avec sortie RCA
Type de batterie	Non applicable (pas de batterie)
Tension	220-240 V
Puissance	Puissance de sortie : 200 W RMS
Fonctions principales	Renforcement des basses, réglage du volume, filtre passe-bas
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées à vérifier auprès du fabricant
Informations générales utiles	Idéal pour les audiophiles et les installations home cinéma, vérifiez les dimensions avant l'achat pour s'assurer de l'intégration dans votre espace

FOIRE AUX QUESTIONS - SUB B1-19 BLANC AUDIO PRO

Comment connecter le SUB B1-19 à mon système audio ?

Pour connecter le SUB B1-19 à votre système audio, utilisez un câble RCA pour relier la sortie subwoofer de votre amplificateur à l'entrée du subwoofer. Assurez-vous que l'appareil est éteint avant de procéder à la connexion.

Quelles sont les dimensions du SUB B1-19 ?

Les dimensions du SUB B1-19 sont de 470 mm de largeur, 430 mm de hauteur et 400 mm de profondeur.

Quel est le poids du SUB B1-19 ?

Le SUB B1-19 pèse environ 16 kg.

Comment régler le niveau de volume du SUB B1-19 ?

Utilisez le bouton de contrôle du niveau de volume situé à l'arrière du subwoofer pour ajuster le volume selon vos préférences.

Le SUB B1-19 fonctionne-t-il avec tous les types d'amplificateurs ?

Oui, le SUB B1-19 est compatible avec la plupart des amplificateurs dotés d'une sortie subwoofer. Vérifiez simplement que votre amplificateur dispose d'une sortie RCA.

Comment résoudre un problème de son faible provenant du SUB B1-19 ?

Vérifiez que le volume du subwoofer est correctement réglé et que le câble RCA est bien connecté. Assurez-vous également que la source audio est configurée pour envoyer un signal vers le subwoofer.

Le SUB B1-19 émet-il des bruits étranges ?

Des bruits étranges peuvent indiquer un problème de connexion ou une interférence. Vérifiez les câbles et essayez de déplacer le subwoofer pour réduire les interférences.

Puis-je utiliser le SUB B1-19 avec des enceintes sans fil ?

Le SUB B1-19 est conçu pour être utilisé avec des systèmes audio filaires. Si vous souhaitez l'utiliser avec des enceintes sans fil, un émetteur sans fil compatible peut être nécessaire.

Comment nettoyer le SUB B1-19 ?

Pour nettoyer le SUB B1-19, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager la finition.

MODE D'EMPLOI SUB B1-19 BLANC AUDIO PRO

(FR) Mode d'emploi (14)

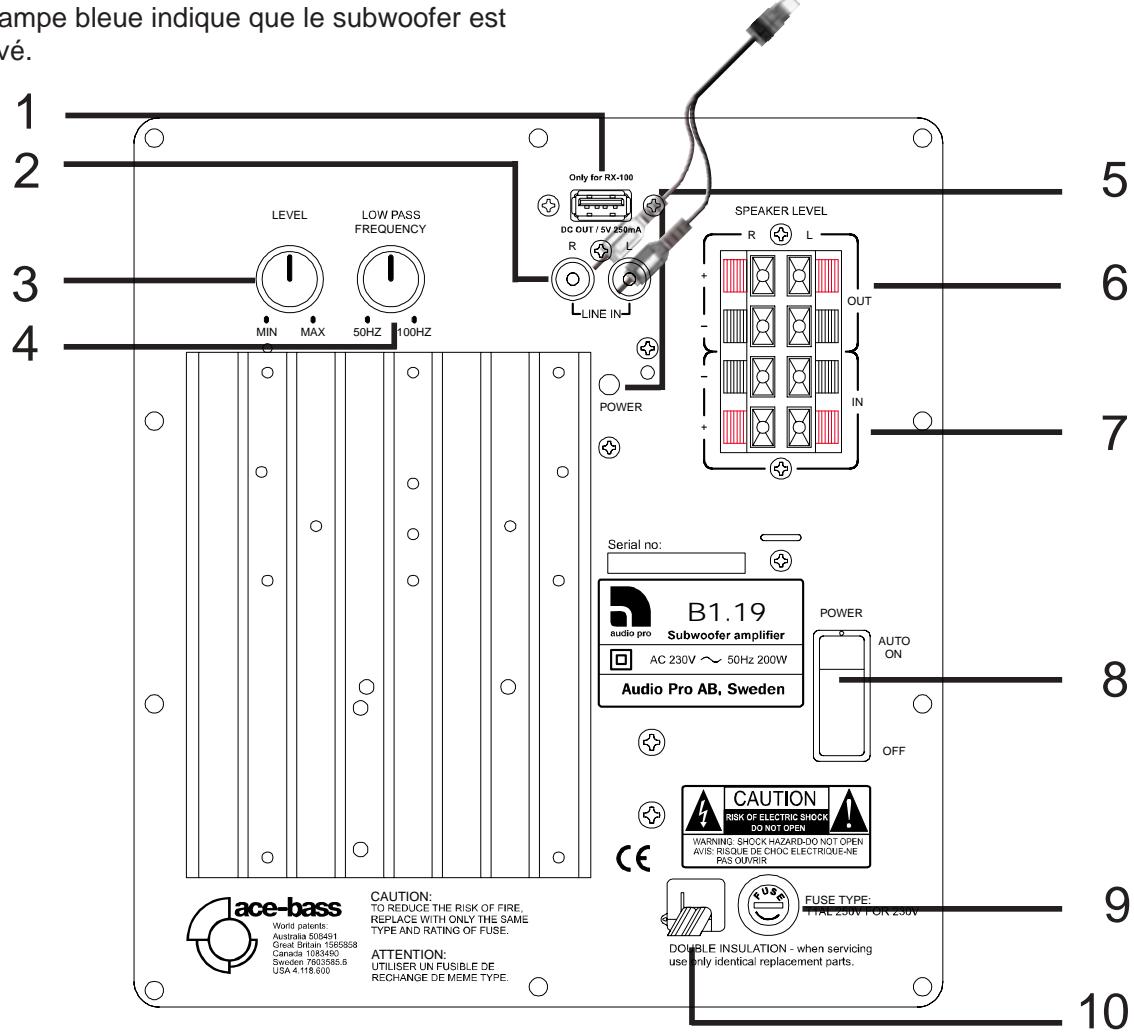

1) Connecteur de charge USB Uniquement pour l'accessoire optionnel RX-100
2) Entrée bas niveau (MONO) venant de l'amplificateur

3) Réglage du volume
4) Réglage du contrôle/passue-bas
5) Témoin ON (appareil alimenté)
6) Sortie haut-parleurs (vers satellites)

7) Entrée haut-parleurs (venant de l'amplificateur)
8) Interrupteur secteur
9)Fusible (T1AL)
10) Câble secteur (230 V)

Attention!

Afin d'éviter les risques de chic électrique, ne pas ouvrir l'appareil ni démonter le panneau arrêté. Ne pas exposer l'appareil à l'eau ou à l'humidité. En cas de fonctionnement défectueux, consulter le service après-vente qualifié.

Le symbole d'un éclair dans un triangle équilatéral est destiné à attirer l'attention de l'utilier sur la présence de composants non isolés à l'intérieur du boîtier; ils peuvent être la cause de chocs électriques pour l'être humain.

Le point d'exclamation, dans un triangle équilatéral, est destiné à attirer l'attention de l'utilier sur la présence d'instructions importantes relatives au fonctionnement ou à l'entretien, reprises dans la litterature accompagnant le produit.

Nous vous félicitons d'avoir besoin le caisson d'extrêmes-graves (Subwoofer) Audio Pro qui vous entraînera dans un monde sonore nouveau.

L'Audio Pro subwoofer constitue un produit unique conçu au départ de techniques innovantes. Son installation et son usage sont juste aisés. Le subwoofer fonctionne selon l'incomparable technique Audio Pro ace-bass. Associée à l'amplificateur intégré, au haut-parleur de graves à course longue et à une ébénisterie extrémement résistante, elle offre une reproduction des graves naturelle et profonde à un niveau sonore que vous n'aviez jamais imagné.

L'Audio Pro subwoofer offre des performances extraordinaires et une foule de possibilités. Pour obtenir le maximum de votre nouveau caisson d'extrêmes-graves, nous vous recommendons de passer quelques moments afin de dire soigneusement ces instructions avant de brancher et d'utiliser votre apparéil.

Qu'est-ce « ACE-BASS » ?

En principe, pour un système normal d'enceintes, il y a lieu de respecter les paramétres mécaniques du haut-parleur (woofer). Des basses extrêmes graves nécessitent, en general, un caisson de grande dimension. Grâce à la technologie « ACE-BASS » l'enceinte est commandée électroniquement, permettant à Audio Pro de produit des subwoofer actifs ultra compacts reproduisant des extrêmes graves. Le subwoofer activé est ainsi obligé de fonctionner de telle sorte comme s'il se trouvait dans un caisson de plus grande dimension.

1. DEBALLAGE

Déballez l'Audio Pro subwoofer avec soin et assurez-vous qu'il n'y ait aucun dégât. Conservez si possible le carton d'emballage. Il vous viendra à point lors d'un déménagement.

Si l'appareil avait etre endommagé, contactez immEDIatementYOUR détaillant.

2. INSTALLATION

Il existe plusieurs possibilités pour connecter votre caisson d'extrêmes-graves à une installation HiFi ou Home Theater. Nous en décrivons deux dans les pages qui suivent.

NOTE IMPORTANTE! Ne jamais brancher le cable secteur avant que tous les autres branchements n'avient été effectués.

2.1 A un amplificateur/pre-ampilateur avec sortie « Subwoofer »

Branchez le cable livre entre la sortie subwoofer de votre amplificateur à la prise LINE IN de votre nouveau caisson d'extrêmes-graves.

Le signal audio passe alors de la sortie subwoofer de l'amplificateur à l'amplificateur intégré du caisson d'extrêmes-graves. En agissant sur le réglage LOW PASS, vous pouze faire varier la fréquence supérieure du caisson d'extrêmes-graves de 50Hz à 100Hz.

Notez:

Branchez les enceintes satellites directement aux prises correspondantes de l'amplificateur.

2.2 Aux prises haut-parleurs (Niveau elevé)

Branchez les câbles pour haut-parleur entre les
sorties haut-parleur de votre amplificateur et les
entées haut-parleur du caisson d'extrêmes-graves.
Vérifiez soignement la concordance des polarités
des câbles (+ à + et - à -). Branchez à la fois les
canaux Droit et Gauche. Les enceintes satellites sont
à connecter aux prises SPEAKER OUTPUT de votre
caisson d'extrêmes-graves. Vérifiez ici aussi la
concordance des polarités (+ à + etc.)
Dans cette configuration, la fréquence du filtré PASSE
HAUT des enceintes satellites est ajustée
automatiquement à 100 Hz.

3. FONCTIONS

Interrupteur secteur (8)

Fait passer l'amplificateur intégré du caisson d'extrèmes-graves du mode ON au mode OFF. Assurez-vous qu'il est en position OFF durant l'instruction.

Placez l'interrupteur secteur sur OFF si vous prévoyez une assez longue période de non'utilisation.

Mise en veille automatique

Quand l'interrupteur d'alimentation est positionné sur AUTO ON:

L'amplificateur sera automatiquement mis en mode veille si aucun signal n'est detecté pendant 20 minutes. Il se rallumera automatiquement si un signal est detecté.

Pour eteindre totalement l'amplificateur, basculez l'interrupteur d'alimentation sur OFF.

Indicateur Mise sous tension (5)

La lampe rouge indique la mise sous tension du subwoofer : mode « en fonctionnement » ou « en veille ».

Indicateur Mise sous Ténsion/En fonctionnement (Del Bleu)

L'indicateur DEL bleu donne le statut du subwoofer.

La lampe bleue indique que le subwoofer est activé.

Bouton de volume (3):

Vous pouvez régler le niveau sonore du caisson d'extrêmes-graves. Agissez avec précaution sur ce réglage en vous rappelant que cet apparéil peut produit une énergie importante.

Low Pass (4):

La fréquence du filtré passée-bas peut être réglée de 50 à 100 Hz. Cette caractéristique unique vous permit d'adapter avec précision votre caisson d'extrêmes-graves aux enceintes satellites. Les fréquences les plus basses seront reproduites uniquement par le caisson d'extrêmes-graves qui déchargerera ainsi les enceintes satellites de cette tâche difficile et ingrate. Ces dernières n'en restitueront que moins les fréquences graves supérieures, moyennes et élevées.

Charge USB (1):

Grace à l'accessoire RX-100, le signal audio peut être transmis sans fil à partir d'une autre unité équipée de l'émetteur TX-100.

Le RX-100 est alimenté par ce connecteur de charge USB. Un cable audio est connecté du RX-100 vers l'entrée audio. TX-100 et RX-100 sont des accessoires optionnels. Rêférez-vous au manuel des TX/RX-100.

4. EMPLACEMENT

Votre caisson d'extrêmes-graves Audio Pro est conçu pour réproduire les informations musicales dans les plages sonores situées sous les 100 Hz. comme l'oreille humaine est incapable de localiser l'origine des sons graves, l'emplacement du caisson d'extrêmes-graves importe assez peu. La pente très raide des filtres passer-bas des caissons d'extrêmes-graves Audio Pro facilité le placement dans votre salle deSEDJour. Nous vous conseillons néanmoins de vous conformer aux lois acoustiques de la manière suivante:

1. Pour que le localonne au mieux, placez le caisson d'extrimes-graves a environ 10 cm des murs d'un coin. Si les graves sont exagerees, eloignez quelque peu le caisson du coin ou modifiez le niveau.
2. C'est en procédant à quelques essais que vous trouvrez l'emplacement le plus ajustat. Un conseil: placez le caisson au pied du mur où sont situées les enceintes satellites.
3. Ne recouvre jamais le caisson d'extrêmes-graves ou de telle manière que l'amplificateur intégré ne soit recouvert.

5. PROBLEMES?

Si vous deviez rencontres des problèmes durant l'usage de votre caisson d'extrêmes-graves, vérifie les points suivants. Si le problème avait subsister, consultez votre revendeur.

1. Contrôlez si tous les branchements ont été opérés correctement. Vérifiez que l'un des cables ne soit pas endommagé ou en court-circuit.
2. L'Audio Pro subwoofer dispose d'une protection efficace contre les surcharges. Elle évite que votre caisson d'extrêmes-graves ne soit endommagé par des niveaux sonores trop élevés.

6. SPECIFICATIONS TECHNIQUES

Amplificateur(RMS): 175 Watt

HP de graves: 6,5" woofer

Response en fréquences: 33-100Hz

Filtre salle-bas: 50 - 100Hz, 24dB/octave

Filtre salle-haut: 100Hz, 6dB/octave

Dimensions:(L) 290 mm

(H)………320 mm + 35 mm

(P). 290 mm

Poids:(net) 10,0 Kg

Ces specifications peuvent être modifiées sans préavis, Audio Pro étant soucieux d'une amélioration constante de ses produits.
