SUB B1-19 NOIR - Caisson de basses AUDIO PRO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses actif
Caractéristiques techniques principales	Subwoofer avec haut-parleur de 19 pouces, technologie bass reflex
Alimentation électrique	230V AC, 50/60Hz
Dimensions approximatives	Dimensions : 600 x 600 x 600 mm
Poids	Poids : 30 kg
Compatibilités	Compatible avec la plupart des systèmes audio et amplificateurs
Puissance	Puissance de sortie : 200W RMS
Fonctions principales	Réponse en fréquence étendue, ajustement du niveau de volume, filtre passe-bas
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le fabricant
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'humidité
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - SUB B1-19 NOIR AUDIO PRO

Comment connecter le SUB B1-19 à mon système audio ?

Pour connecter le SUB B1-19 à votre système audio, utilisez un câble RCA pour relier la sortie de votre amplificateur ou récepteur à l'entrée LFE du subwoofer. Assurez-vous que le subwoofer est alimenté et allumé.

Le subwoofer ne produit pas de son, que faire ?

Vérifiez que le subwoofer est bien connecté et alimenté. Assurez-vous également que le volume du subwoofer est réglé correctement et que la source audio émet un signal bas fréquence. Si le problème persiste, essayez de brancher le subwoofer sur une autre prise électrique.

Comment ajuster les réglages de fréquence du SUB B1-19 ?

Utilisez le potentiomètre de réglage de fréquence sur le panneau arrière du SUB B1-19 pour ajuster la fréquence de coupure selon vos préférences. Un réglage typique se situe entre 40 Hz et 80 Hz, mais cela peut varier selon vos enceintes et votre pièce.

Le subwoofer émet un bruit de fond, que faire ?

Un bruit de fond peut être causé par une mauvaise connexion ou un problème de mise à la terre. Vérifiez toutes les connexions et assurez-vous que le subwoofer est bien mis à la terre. Essayez également de déplacer le subwoofer loin des appareils électroniques qui pourraient provoquer des interférences.

Comment positionner le SUB B1-19 pour un meilleur son ?

Pour un meilleur son, placez le SUB B1-19 dans un coin de la pièce ou près du mur. Cela aidera à renforcer les basses. Évitez de le placer trop près de meubles qui pourraient obstruer le son.

Quel est le poids du SUB B1-19 ?

Le SUB B1-19 pèse environ 15 kg.

Est-ce que le SUB B1-19 est compatible avec tous les systèmes audio ?

Oui, le SUB B1-19 est compatible avec la plupart des systèmes audio qui disposent d'une sortie RCA ou d'une sortie LFE. Assurez-vous simplement de vérifier les spécifications de votre amplificateur ou récepteur.

Comment nettoyer le SUB B1-19 ?

Pour nettoyer le SUB B1-19, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager la finition.

MODE D'EMPLOI SUB B1-19 NOIR AUDIO PRO

(FR) Mode d'emploi (14)

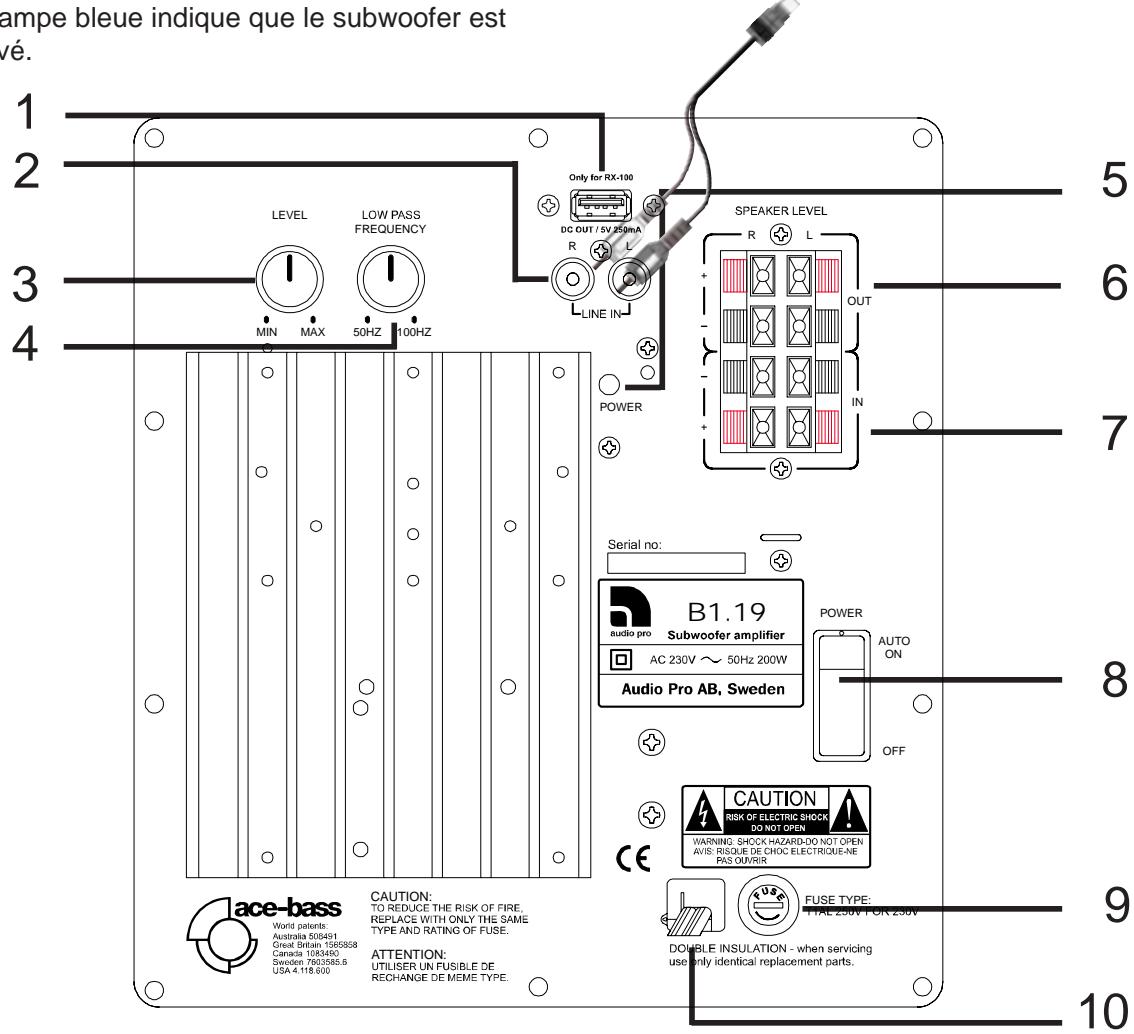

1) Connecteur de charge USB. Uniquement pour l'accessoire optionnel RX-100. 2) Entrée bas niveau (MONO) venant de l'amplificateur.

3) Réglage du volume 4) Réglage du contrôle passage-bas 5) Témoin ON (appareil alimenté) 6) Sortie haut-parleurs (vers satellites)

7) Entrée haut-parleurs (venant de l'amplificateur) 8) Interrupteur secteur 9) Fusible (T1AL) 10) Câble secteur (230 V)

Attention!

Afin d'éviter les risques de choc électrique, ne pas ouvrir l'appareil ni démonter le panneau arrêté. Ne pas exposer l'appareil à l'eau ou à l'humidité. En cas de fonctionnement défectueux, consulter le service après-vente qualifié.

Le symbole d'un éclair dans un triangle équilatéral est destiné à attirer l'attention de l'usager sur la présence de composants non isolés à l'intérieur du boîtier; ils peuvent être la cause de chocs électriques pour l'être humain.

Le point d'exclamation, dans un triangle équilatéral, est destiné à attirer l'attention de l'utilisateur sur la présence d'instructions importantes relatives au fonctionnement ou à l'entretien, reprises dans la littérature accompagnant le produit.

Nous vous félicitons d'avoir besoin le caisson d'extrêmes-graves (subwoofer) audio pro qui vous entraînera dans un monde sonore nouveau.

L'Audio Pro subwoofer constitue un produit unique conçu au départ de techniques innovantes. Son installation et son usage sont justes aisés. Le subwoofer fonctionne selon l'incomparable technique Audio Pro ace-bass. Associée à l'amplificateur intégré, au haut-parleur de graves à course longue et à une ébénisterie extrêmement résistante, elle offre une reproduction des graves naturelle et profonde à un niveau sonore que vous n'aviez jamais imaginé.

L'Audio Pro subwoofer offre des performances extraordinaires et une foule de possibilités. Pour obtenir le maximum de votre nouveau caisson d'extrêmes-graves, nous vous recommandons de passer quelques moments afin de lire soigneusement ces instructions avant de brancher et d'utiliser votre appareil.

Qu'est-ce « ace-bass » ?

En principe, pour un système normal d'enceintes, il y a lieu de respecter les paramètres mécaniques du haut-parleur (woofer). Des basses extrêmes graves nécessitant, en général, un caisson de grande dimension. Grâce à la technologie « ACE-BASS », l'enceinte est commandée électroniquement, permettant à Audio Pro de produire des subwoofer actifs ultra compacts reproduisant des extrêmes graves. Le subwoofer activé est ainsi obligé de fonctionner de telle sorte comme s'il se trouvait dans un caisson de plus grande dimension.

1. DEBALLAGE

Déballez l'Audio Pro subwoofer avec soin et assurez-vous qu'il n'y ait aucun dégât. Conservez si possible le carton d'emballage. Il vous viendra à point lors d'un déménagement.

Si l'appareil avait être endommagé, contactez immédiatementYOUR détaillant.

2. Installation

Il existe plusieurs possibilités pour connecter votre caisson d’extrêmes-graves à une installation Hi-Fi ou Home Theater. Nous en décrivons deux dans les pages qui suivent.

NOTE IMPORTANTE! Ne jamais brancher le câble secteur avant que tous les autres branchements n'aient été effectués.

2.1 A un amplificateur/préamplificateur avec sortie « subwoofer

Branchez le câble livre entre la sortie subwoofer de votre amplificateur à la prise LINE IN de votre nouveau caisson d'extrêmes-graves.

Le signal audio passe alors de la sortie subwoofer de l'amplificateur à l'amplificateur intégré du caisson d'extrêmes-graves. En agissant sur le réglage LOW PASS, vous pouvez faire varier la fréquence supérieure du caisson d'extrêmes-graves de 50Hz à 100Hz.

Notez:

Branchez les enceintes satellites directement aux prises correspondantes de l'amplificateur.

2.2 Aux prises haut-parleurs (niveau élevé)

Branchez les câbles pour haut-parleur entre les sorties haut-parleur de votre amplificateur et les entrées haut-parleur du caisson d’extrêmes-graves. Vérifiez soignement la concordance des polarités des câbles (+ à + et - à -). Branchez à la fois les canaux Droit et Gauche. Les enceintes satellites sont à connecter aux prises SPEAKER OUTPUT de votre caisson d’extrêmes-graves. Vérifiez ici aussi la concordance des polarités (+ à + etc.). Dans cette configuration, la fréquence du filtré PASSE HAUT des enceintes satellites est ajustée automatiquement à 100 Hz.

Interrupteur secteur (8)

Faites passer l'amplificateur intégré du caisson d'extrêmes-graves du mode ON au mode OFF. Assurez-vous qu'il est en position OFF durant l'instruction.

Placez l'interrupteur secteur sur OFF si vous prévoyez une assez longue période de non-utilisation.

Mise en veille automatique

Quand l'interrupteur d'alimentation est positionné sur AUTO ON :

L'amplificateur sera automatiquement mis en mode veille si aucun signal n'est détecté pendant 20 minutes. Il se rallumera automatiquement si un signal est détecté.

Pour éteindre totalement l'amplificateur, basculez l'interrupteur d'alimentation sur OFF.

Indicateur mise sous tension (5)

La lampe rouge indique la mise sous tension du subwoofer : mode « en fonctionnement » ou « en veille ».

Indicateur mise sous tension/en fonctionnement (del bleu)

L'indicateur DEL bleu donne le statut du subwoofer.

La lampe bleue indique que le subwoofer est activé.

Bouton de volume (3):

Vous pouvez régler le niveau sonore du caisson d'extrêmes-graves. Agissez avec précaution sur ce réglage en vous rappelant que cet appareil peut produire une énergie importante.

La fréquence du filtre passe-bas peut être réglée de 50 à 100 Hz. Cette caractéristique unique vous permet d'adapter avec précision votre caisson d'extrêmes-graves aux enceintes satellites. Les fréquences les plus basses seront reproduites uniquement par le caisson d'extrêmes-graves qui déchargera ainsi les enceintes satellites de cette tâche difficile et ingrate. Ces dernières n'en restitueront que les fréquences graves supérieures, moyennes et élevées.

Charge USB (1):

Grâce à l'accessoire RX-100, le signal audio peut être transmis sans fil à partir d'une autre unité équipée de l'émetteur TX-100.

Le RX-100 est alimenté par ce connecteur de charge USB. Un câble audio est connecté du RX-100 vers l'entrée audio. TX-100 et RX-100 sont des accessoires optionnels. Référez-vous au manuel des TX/RX-100.

4. Emplacement

Votre caisson d'extrêmes-graves Audio Pro est conçu pour réproduire les informations musicales dans les plages sonores situées sous les 100 Hz. Comme l'oreille humaine est incapable de localiser l'origine des sons graves, l'emplacement du caisson d'extrêmes-graves importe assez peu. La pente très raide des filtres passeur-bas des caissons d'extrêmes-graves Audio Pro facilite le placement dans votre salle de séjour. Nous vous conseillons néanmoins de vous conformer aux lois acoustiques de la manière suivante:

1. Pour que le localonne au mieux, placez le caisson d'extrêmes-graves à environ 10 cm des murs d'un coin. Si les graves sont exagérées, éloignez quelque peu le caisson du coin ou modifiez le niveau.
2. C'est en procédant à quelques essais que vous trouverez l'emplacement le plus approprié. Un conseil : placez le caisson au pied du mur où sont situées les enceintes satellites.
3. Ne recouvre jamais le caisson d'extrêmes-graves ou de telle manière que l'amplificateur intégré ne soit recouvert.

5. PROBLEMES?

Si vous deviez rencontrer des problèmes durante l'usage de votre caisson d'extrêmes-graves, vérifiez les points suivants. Si le problème avait subsister, consultez votre revendeur.

1. Contrôlez si tous les branchements ont été opérés correctement. Vérifiez que l'un des câbles ne soit pas endommagé ou en court-circuit.
2. L'Audio Pro subwoofer dispose d'une protection efficace contre les surcharges. Elle évite que votre caisson d'extrêmes-graves ne soit endommagé par des niveaux sonores trop élevés.

6. Specifications techniques

Amplificateur (RMS) : 175 Watt

HP de graves: 6,5" woofer

Réponse en fréquences: 33-100Hz

Filtre salle-bas: 50 - 100Hz, 24dB/octave

Filtre salle-haut: 100Hz, 6dB/octave

Dimensions: (L) 290 mm

(H) 320 mm + 35 mm

(P). 290 mm

Poids:(net) 10,0Kg

Ces spécifications peuvent être modifiées sans préavis, Audio Pro étant soucieux d'une amélioration constante de ses produits.
