MODE D'EMPLOI DHD791GW DE DIETRICH
Vous venez d'acquérir une hotte DE DIETRICH et nous vous en remercions.
CS 33
Nos écipes de recherche ont conçu pour vous cette nouvelle génération d'appareils, qui par leur qualité, leur esthétique, leurs fonctions et leurs évolutions technologiques en font des produits d'exception, révélateurs de notre savoir-faire.
DA 48
Votre nouvelle hotte DE DIETRICH s'intègrera harmonieusement dans votre cuisine et alliera parfaitement les performances d'aspiration, et la facilité d'utilisation. Nous avons youlu vous offrir un produit d'excellence.
Vous trouvrez également dans la gamme des produits DE DIETRICH, un vaste choix de jours, de jours à micro-ondes, de tables de cuisson, de lave-vaisse, et de réfrigerateurs intégrables, que vous pourrez coordonnner à votre nouvelle hotte DE DIETRICH.
Bien entendu, dans un souci permanent de satisfaire le moyen possible vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).
Et connectez-vous aussi sur notre site
www.dedietrich-electromenager.com où vous trouverez nos dernières innovations ainsi que des informations utiles et complémentaires.
DE DIETRICH
Les nouveaux objets de valeur
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.
!Important: Avant de mesure votre apparéil en marche, veuilles lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plusrapidement avec son fonctionnement.

1 / A L'ATTENTION DE L'UTILISATEUR
- Consignes de sécurité 04
- Respect de l'environnement 05
Description de votre apparéil 06
2/INSTALLATION DE VOTRE APPAREIL
- Utilisation en version évacuation 07
- Utilisation en version recyclage 07
Raccordementelectrique 08
Montage de la hotte 09
Evacuation extérieure 10
Recyclage 11
3 / UTILISATION DE VOTRE APPAREIL
Description des commandes 12
4/ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL
Nettoyage du filtrer aGRAisse 13
Changement du filtré charbon 13
- Nettoyage et entretien de la carrosserie 14
Changement de lampe 14
- Entretenir votre apparéil 15
5/ANOMALIES DE FONCTIONNEMENT 16
6 / SERVICE APRES-VENTE
Interventions 17
- Relations consommateurs 17
Important
Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'instructor et d'utiliser votre apparéil. Ils ont été rédigés pour leur sécurité et celle d'autrui.
- CONSIGNES DE SECURITÉ
- Cet apparéil a été concu pour être utilisé par des particuliers dans leur lieu d'habitation.
- Cet apparéil doit être utilisé par desadultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisant pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil.
- A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son aspect général. Faites les évientuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.
- Notre apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
- Ne modifies pas ou n'essayer pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
- Les réparations doivent être exclusivement effectuées par un spécialiste/agréé.
- Débranche toujours la hotte avant de procéder à son nettoyage ou à son entretien.
- Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres apparèils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.
- Il est interdirit de flamber des mets ou de faire fonctionner des foyers gaz sans recipients de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de déterminer l'appareil).
- Les fritures effectues sous l'appareil doivent faire l'objet d'une surveillance constante.
Les huiles et graisses portées à très haute température peuvent prender feu. - Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts deGRAISSERISQUE d'occasionner un incendie.
- Le fonctionnement au dessus d'un foyer à
combustible (bois, charbon...) n'est pas autorisé.
- N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre apparéil (exigences relatives à la sécurité électricque).
- Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l'évolution technique.

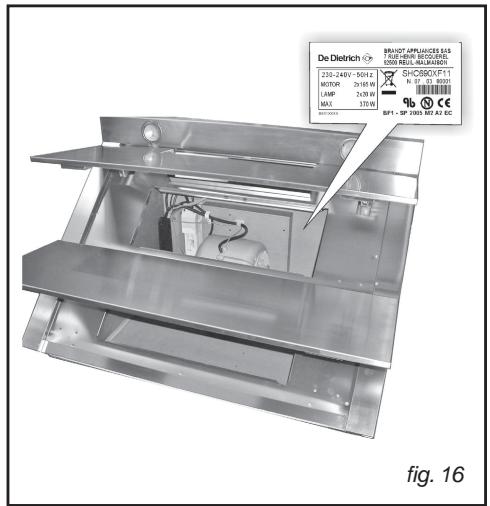

- Afin de retrouver aisément à l'venir les références de votre apparéil, nous vous conseillons de les notes en page "Service Àpres-Vente et Relations Consommateurs". (Cette page vous explique également où les trouver sur votre apparéil).
Attention: Dans la vie
Dans le cas d'une cuisine chauffée avec un apparéil raccordé à une cheminée (ex: poèle), il faut installer la hotte en version recyclage. Ne pas utilisez la hotte sans les filtres àGRAisse. Une ventilation convenable de la pierce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des apparéils utilisants du gaz ou un autre combustible.
- RESPECT DE L'ENVIRONNEMENT
- Les matériaux d'emballage de cet apparéil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

- Voiture apparéil contient également de nombreux matérielles recyclables. Il est donc marqué de ce logo afin de vous indiquer que les apparéils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des apparéils qu'organise votre fabricant sera ainsi réalisé dans les更好地 conditions, conformément à la directive européen 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des apparéils usages les plus proches de votre domicile.
- Nous vous remercions pour votre collaboration à la protection de l'environnement.

Attention
L'installation est réservée aux installateurs et techniciens qualifiés.

Attention
Avant la première utilisation du filtré à graisse, retirez le film de protection.

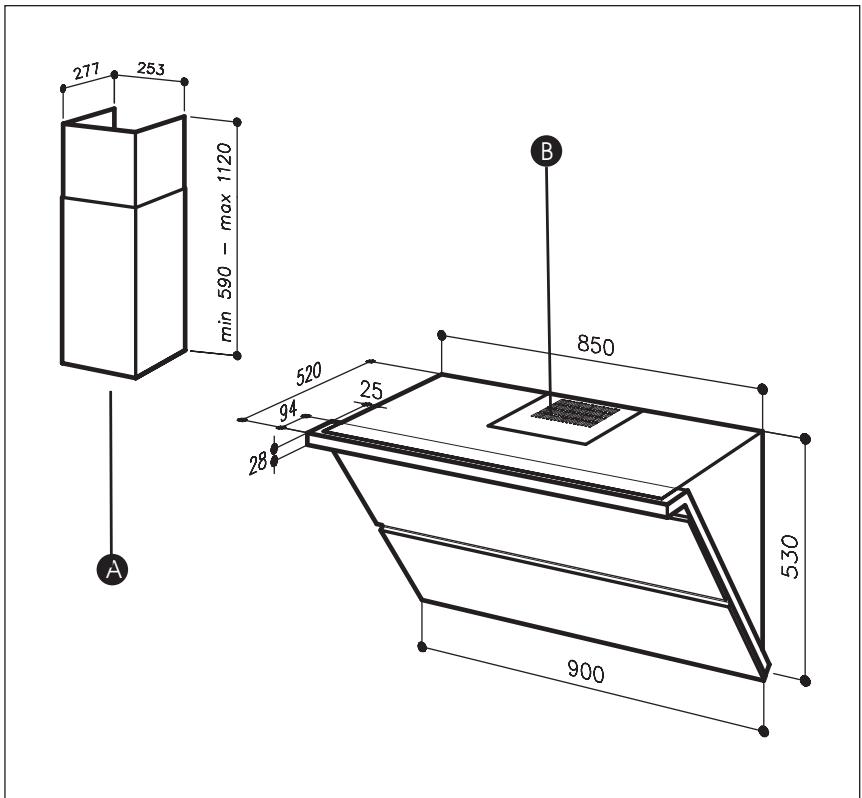

- DESCRIPTION DE VOTRE APPAREIL


Tuyaux téléscopiques (accessoire)

Grille Métallique
- L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
- Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte.
- Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
- Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôle).
- Le conduit d'évacuation, quel qu'il soit ne doit pas déboucher dans les combles.
- Installez la hotte à une distance de sécurité d'au moins 35 cm d'un plan de cuisson.
L'appareil peut être utilisé soit en version à évacuation extérieure soit en version à recyclage.
L'appareil est livré pour fonctionner en recyclage, les filtres à charbon sont installés (Ref.AH4010E1).

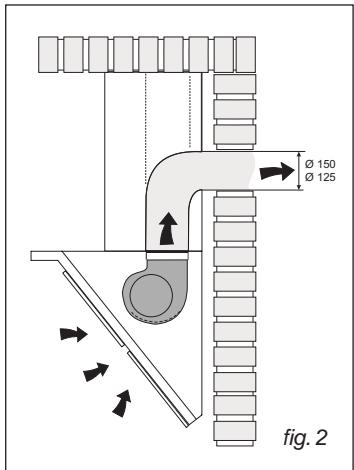

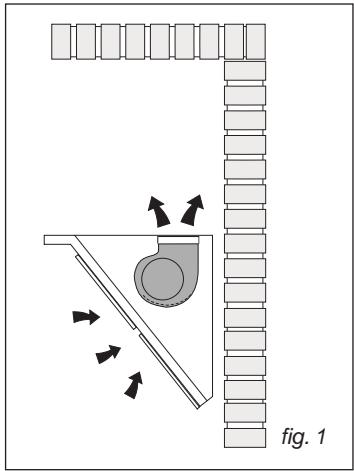

- UTILISATION EN VERSION EVACUATION
You possédez une sortie vers l'exterieur
(fig. 1)
Votre hotte peut etre raccordee sur celle-ci par l'internentaire d'une gaine d'évacuation (minimum 125mm, émaillee, en alu, flexible ou en matière ininflammable).
Pour couvrir la gaine d'évacuation, nous pouvons vous fournir un tuyau décoratif téléscopique (à demander à votre revendeur)
REF.n°:
RHD91X (inox)
RHD91Z (couleur aluminium).
Votre hotte étant livrée en version recyclage, vous doivent préalablementPTRirer le filtre à charbon actifs.
- UTILISATION EN VERSION RECYCLAGE
You ne possedez pas de sortie vers l'exterieur
(fig.2)
Tous nos apparèils ont la possibilité de fonctionner en mode recyclage.
L'air et les vapeurs convoyés par l'appareil sont épures par le filtré à charbon et remis en circulation.


RACCORDEMENT ELECTRIQUE
Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retires.
Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.
Vérifiez que:
- la puissance de l'installation est suffisante,
- les lignes d'alimentation sont en bon état
- le diamètre des fils est conforme aux régles d'installation.

Attention
Cet appeareil doit être relié à la terre.
Notre responsabilité ne saurait etre engagee en cas d'accident consecutif a une mise a la terre inexistante ou incorrecte.
Si vous appeareil, n'a pas de cable flexible qui ne peut pas etre séparé ni de prise, ou bien d'autre dispositif qui garantisse le débranchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de séparation du réseau doivent alors etre prévus dans l'installation fixe.
Cet apparéil est livré avec un cable d'alimentation H 05 VVF à 3 conducteurs de 0,75 mm² (neutre, phase et terre). Il doit être branché sur réseau 230-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d'installation.
Si le cable d'alimentation est endommagé, faites appel au service après-vente afin d'eviter un danger.

Attention
Si l'installation electrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à unElectricien qualifié.

Attention
Si la hotte presente une quelconque anomalie, debranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.
MONTAGE DE LA HOTTE

Attention
L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air evacué ne doit pas être envoyé dans un conduit utilisé pour evacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent.
La distance minimum entre la surface de support des casseroles sur le plan de cuisson et la partie inférieure de la hotte doit être de 35 cm. Si les consignes, pour l'installation du plan de cuisson, indiquent une plus grande distance, il faut en tener compte.

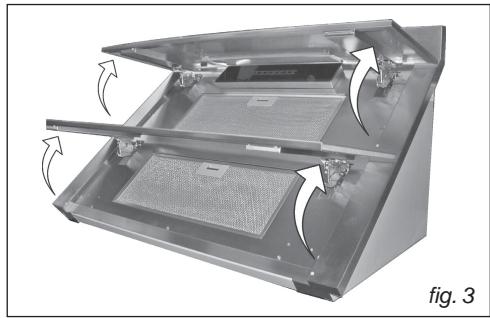

- Ouverture des panneaux antérieurs: au cours de l'installation il sera nécessaire d'ouvrir les panneaux antérieurs:
Pour les ouvrir, les prendre par la partie inférieure et les faire pivoter vers l'extérieur, jusqu'à la butée de fin de course (Fig.3); relâcher délicatement jusqu'à ce qu'ils se bloquent.

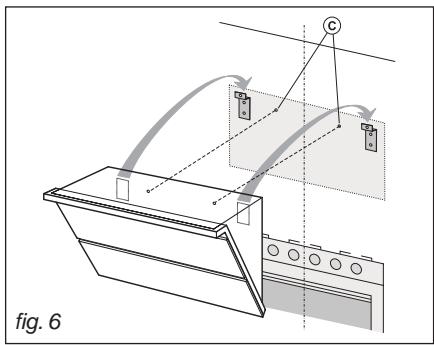

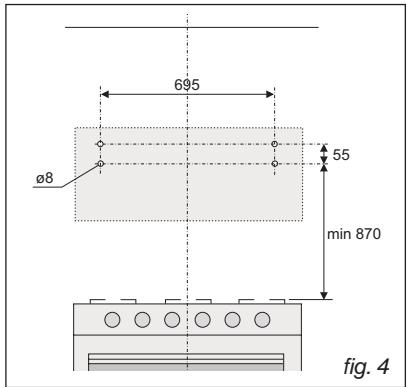

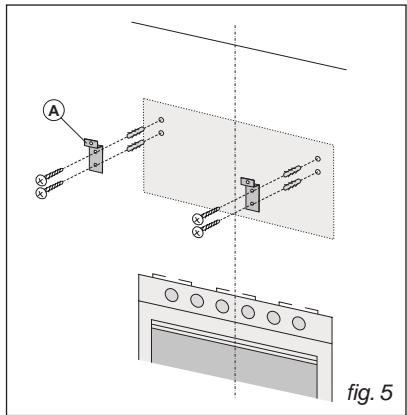

- Fixation au mur: Tracez une ligne sur le mur, à la verticale de votre plan de cuisson. Tracez sur le mur les 4 premiers troux que vous devrezencer, en respectant les mesures indiquées à la Fig.4; percez 4 troux et y placez les 4 chevilles (fournies en équipement). Fixez les supports métalliques (A) au mur en utilisant les trouxs percés - Fig.5-(les vis pour la fixation du support sont fournies).
Puis accrochez la hotte sur les supports (Fig.6). Régler la position horizontale en déplaçant la hotte à droite ou à gauche selon les exigences de l'alignement avec les meubles suspendus. Àpres le réglage, sans enlever la hotte, tracer sur le mur les autres 2trous à percer (C); décrocher la hotte et percer les trouss tracés (diamètre 8mm); ensuite utiliser les 2 chevilles et les 2 vis fournies pour la fixation définitive.

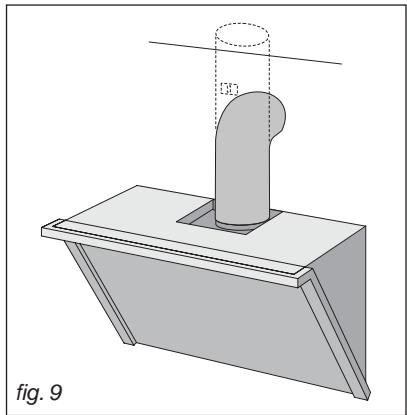

Evacuation extérieure

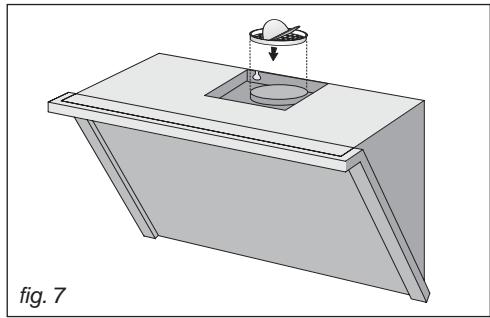

- Montage de la bride: montez la bride sur la sortie d'air de l'appareil en exerçant une légère pression (Fig.7).

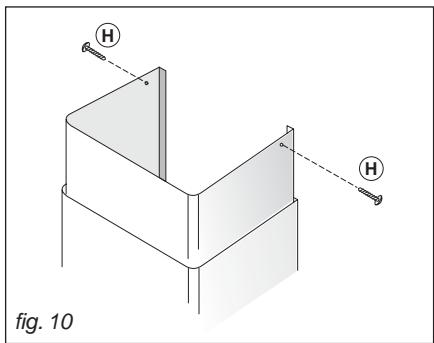

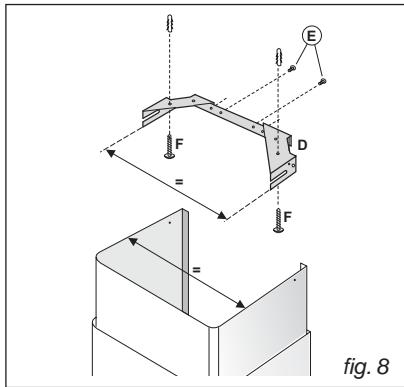

Fixation du tuyau de decoration téléscopique (sur demande): - Régler la largeur de l'étrier de support (D) du tuyau télécopique à l'aide des vis (E) indiquées sur la Fig.8; ensuite, à l'aide des chevilles et des vis (F), fournies, fixer le support au plafond en faisant attention qu'il soit dans l'axe de la hotte.
- Raccordez le conduit pour l'évacuation de l'air à la bouche de sortie d'air de la hotte; utilisez un tuyau couple et bloquez-le sur la bouche de sortie d'air de la hotte à l'aide d'un collier métallique - Fig.9 - (le tuyau et le collier ne sont pas fournis).
- Effectuez le raccordement électrique de la hotte au moyen du cable d'alimentation.
- Installer les tuyaux téléscopiques en les appuyant sur la hotte ; soulever le tuyau supérieur jusqu'au plafond et le fixer à l'aide des 2 vis (H) - Fig.10.



Attention
Votre hotte étant livrée en version recyclage, vous devez préalablement retarder le filtré à charbon actifs.

Conseil
Pour une utilisation optimale de votre apparéil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffisante pour éviter demettre la pièce en dépression.


Reciclage

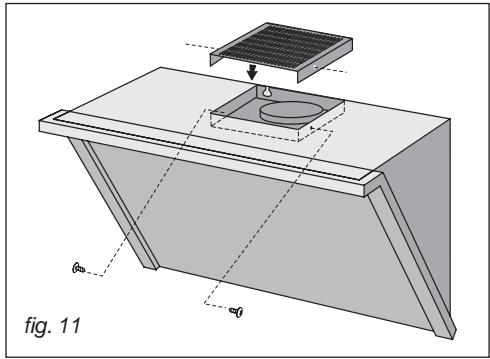

- Monter la grille métallique en la fixant avec 2 vis depuis l'intérieur de la hotte (fig.11).
- Effectuez le raccordement électrique de la hotte au moyen du cable d'alimentation.

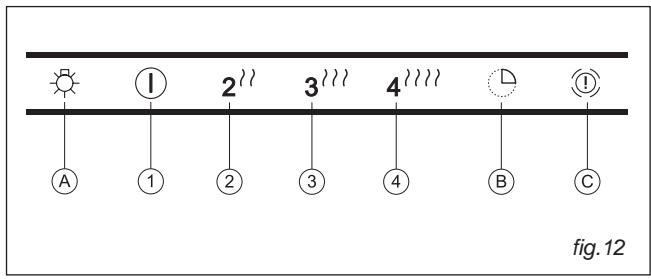

DESCRIPTION DES COMMANDES
A) Allumage et extinction de l'éCLAIRAGE.
1) Actionnement du moteur à la première vitesse (l'icone s'allume). Lapression del'icone pendant 2 secondes environ provoque l'arrêt du moteur.
2) Actionnement du moteur à la deuxieme vitesse (l'icone s'allume). Toutes les autres icones relatives à la vitesse restent éteintes.
3) Actionnement du moteur à la troisième vitesse (l'icone s'allume). Toutes les autres icones relatives à la vitesse restent éteintes.
4) Actionnement du moteur à la quatrième vitesse (l'icone s'allume). Toutes les autres icônes relatives à la vitesse restent éteintes.
B) Actionnement du TIMER (l'icone s'allume). Le moteur s'arrête automatiquement 5 minutes après l'actionnement du timer.
C) ALARME FILTRES. Àpès 30h de fonctionnement, l'icône s'allume pour indiquer qu'il est temps de nettoyer le ou les filtres àGRAISSÉ.
Après 120h de fonctionnement, l'icone clignote pour indiquer qu'il faut nettoyer le ou les filtres àGRAISSÉ et changer les filtres à charbon.
Pour faire repartir le compte-heures, effacez en appuyant sur l'icône pendant qu'elle est allumée (ou pendant qu'elle clignote).


Attention
Débranche l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil. Un entretien régulier de votre apparéil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Attention
Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.
- NETTOYAGE DU FILTRE A GRAISSE
Il est important de veiller à nettoyer périodiquement le filtré àGRAISE.
Intervalle de nettoyage du filtré:
le filtré àGRAISSÉ doit être nettoyé toutes les 30 heures de fonctionnement environ (lorsque l'icone "C" du tableau de commande s'allume ou clignote).
Après avoir nettoyé le filtré, appuyer sur l'icone "C" lorsqu'il est allumé (ou pendant qu'il clignote) pour faire redémarrer le comptage des heures.
Laver les filtres avec un nettoyant menager du commerce puis rincer abondamment et secher. Ce nettoyage peut etre effectuédans un lave-vaisselle en prenant soin de ne pasmettre le filtre en contact avec de la vaisselle sale ou avec couverts en argent.

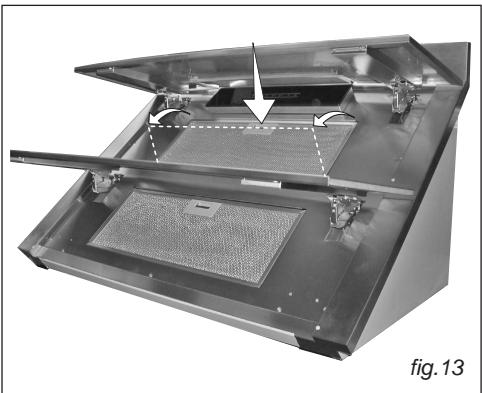

- Demontage du filtré àGRAISSSE (fig.13)
Ouvrir le panneau avant, en le saisissant par la partie inférieure et en le faisant tourner vers l'extérieur, jusqu'au fin de course; relacher delicatement jusqu'à ce qu'il se bloque. Enlever le filtrtre àGRAISSÉ en poussant l'arrêt et en le faisant tourner vers l'extérieur.
- CHANGEMENT DU FILTRE CHARBON
Si l'appareil est utilisé en version recyclage, il faut replacer le filtré à charbon périodiquement.
Intervalle de remplacement du contrôle:
Le filtré à charbon doit être remplace toutes les 120 heures de fonctionnement environ (lorsque l'icone "C" du tableau de commande clignote).
Après avoir monté le filtré neuf, appuyer sur l'icone "C" lorsqu'il clignote pour faire redémarrer le comptage des heures.

- Demontage du filtré à charbon (fig. 9)
Ouvrir le panneau avant, en le saississant par la partie inférieure et en le faisant tourner vers l'extérieur, jusqu'au fin de course; relâcher délicatement jusqu'à ce qu'il se bloque.
Enlever le filtré àGRAISSÉ en poussant l'arrêt et en le faisant tourner vers l'extérieur (Fig.13).

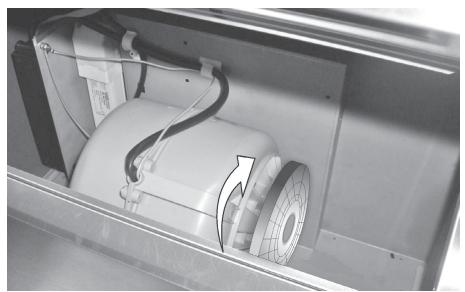

Enlever les filtres à charbon en les faisant tourner dans le sens des aiguilles d'une montre (fig.14).
Filtre à charbon REF. n°AH4010E1
- NETTOYAGE ET ENTRETIEN DE LA CARROSSEIRE
Pour le nettoyage de la carrosserie de l'appareil, éviter l'emploi de produits contenant des abrasifs.
Il peut parfois se former de la condensation sur le panneau recouvrant le filtré àGRAisse. Veuillez a nettoyer régulierement.
CHANGEMENT DE LAMPE

Attention
Avant toute intervention, la hotte doit être mise hors tension, soit en retardant la prise, soit en actionnant le disjoncteur.

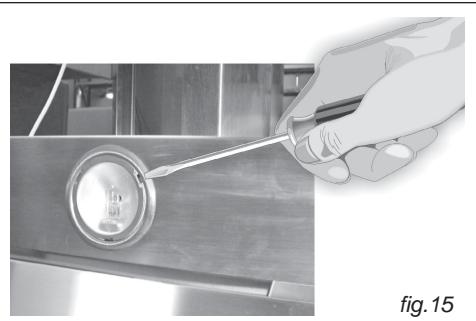

Pour remplacer les lampes halogènes, ouvrez le couvercle en faisant levier grâce aux fissures prévues à cet effet (Fig.15). Remplacez-les par des lampes ayant les mêmes caractéristiques.
ATTENTION: Ne pas toucher l'ampoule à main nue.

fig.14

fig.15

Attention
Avant toute intervention, la hotte doit être mise hors tension, soit en retardant la prise, soit en actionnant le disjoncteur.
- ENTRETENIR VOTRE APPAREIL
| ENTRETIEN... | COMMENT PROCEDER ? | PRODUITS/ACCESSOIRS A UTILISER |
| Enveloppe et accessoires | N'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures. | Pour nettoyer la carrosserie et le hublot d'éclairage, utilisez exclusivement des nettoyants menagers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux. |
| Filtre àGRAisse | Ce filtre retient les vapeurs grasses et les poussières. Il est l'élement assurant une part importante de l'efficacité de votre hotte. Dans le cas de taches persistantes, utilisez une crème non abrasive, puis rincez à l'eau claire. | Avec un nettoyant ménager du commerce, puis rincez abondament et séchez. Ce nettoyage peut être effectué dans libre lave-vaisse en position verticale (ne pasmettre en contact avec de la vaisse sale ou des couverts en argent). |
| Filtre charbon actif | Ce filtre retient les odeurs et doit être changé au moins tous les six mois en fonction de votre utilisation. Commandez ces filtrres chez votre revendeur (sous la référence indiquée sur la plaque signalétique située à l'intérieur de la Hotte) et notez la date de changement. |
Pour préserver votre appareil, nous vous recommendons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnels
au service des particuliers
Clearit you propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos apparèels électroménagers et de vos cuisines.
Vou les trouvez en vente chez votre revendeur habitual, ainsi que toute une ligne de produits accessoires et consommables.
| SYMPTOMES | SOLUTIONS |
| La hotte ne fonctionne pas... | Vérifiez que: • il n'y apas de coupure de courant. • une vitesse a été effectivement sélectionnée. |
| La hotte a un rendement insuffisant... | Vérifiez que: • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • la cuisine est suffisamment aérée pour permettre une prise d'air. • le filtré à charbon n'est pas usage (hotte en version recyclage). |
| La hotte s'est arrêtée au cours du fonctionnement | Vérifiez que: • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché. |
INTERVENTIONS
Les évventuelles interventions sur votre apparéil doivent être effectuées par un professionneliel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre apparéil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (fig.16).

PIECES D'ORIGINE
Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pieces détachéées certifiées d'origine. PIECF
