MODE D'EMPLOI DHD 7000 X DE DIETRICH

FR Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit. Cet appareil est commercialisé en accord avec la directive européenne 2002/96/CE sur les déchets del équipements électriques et électroniques (WEEE).

Chère Cliente, Cher Client,

Vous venez d'acquérir une hotte DE DIETRICH et nous vous en remercions.

Nos équipes de recherche ont conçu pour vous cette nouvelle génération d'appareils, qui par leur qualité, leur esthétique, leurs fonctions et leurs évolutions technologiques en font des produits d'exception, révélateurs de notre savoir-faire.

Votre nouvelle hotte DE DIETRICH s'intègrera harmonieusement dans votre cuisine et alliera parfaitement les performances d'aspiration, et la facilité d'utilisation. Nous avons voulu vous offrir un produit d'excellence.

Vous trouverez également dans la gamme des produits DE DIETRICH, un vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de lave-vaisselle, et de réfrigérateurs intégrables, que vous pourrez coordonner à votre nouvelle hotte DE DIETRICH.

Bien entendu, dans un souci permanent de satisfaire le mieux possible vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livret).

Et connectez-vous aussi sur notre site www.dedietrich-electromenager.com où vous trouverez nos dernières innovations ainsi que des informations utiles et complémentaires.

DE DIETRICH

Les nouveaux objets de valeur

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important : Avant de mettre votre appareil en marche, veuillez lire attentivement aide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

SOMMAIRE

FR

1/ A L'ATTENTION DE L'UTILISATEUR

• Consignes de sécurité 7
• Description de votre appareil 8

2 / COMMENT INSTALLER VOTRE HOTTE

• Montage de votre hotte 10
• Montage et démontage des filtre cassette 10
• Montage et démontage des filtres charbon 10
• Raccordement de votre hotte 11

3 / COMMENT FONCTIONNE VOTRE HOTTE 12

4 / COMMENT NETTOYER VOTRE HOTTE 13

5 / ANOMALIES DE FONCTIONNEMENT 14

6 / SERVICE APRES-VENTE

• Interventions 15
• Relations consommateurs 15

1/ A L'ATTENTION DE L'UTILISATEUR

Important: Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués sur et par l'appareil et dus à la non observatïon des instructions de la présente notice.

- CONSIGNES DE SÉCURITÉ

Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation. Cet appareil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil.

- A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.

- Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.

- Après avoir complété l'installation, et après avoir relié le produit au réseau électrique, soulever le downdraf et enlever le bloc portillon (fig. 1a-1b-1c). Ouvrir ensuite le portillon (fig. 2a-2b) et retirer la protection PVC du filtre anti-gras (fig. 3).

- Ne modifiez pas ou n'essayer pas de modifier les caractéristiques de cet appareil. Cela repré senterait un danger pour vous.

- Les réparations doivent être exclusivement effectuées par un spécialiste agréé.

- Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien.

- Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.

- Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans récipients de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de détériorer l'appareil).

- Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute température peuvent prendre feu.

Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie.

- Le fonctionnement au dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé. N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique).

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l'évolution technique.

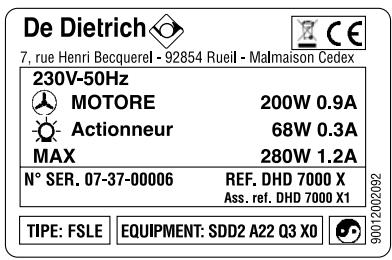

Afin de retrouver aisément à l'avenir les références de votre appareil, nous vous conseillons de les noter en page "Service Après-Vente et Relations Consommateurs". (Cette page vous explique également où les trouver sur votre appareil).

Attention:

Dans le cas d'une cuisine chauffée avec un appareil raccordé à une cheminée (ex : poêle), il faut installer la hotte en version recyclage. Ne pas utilisez la hotte sans les filtres cassettes. Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisants du gaz ou un autre combustible.

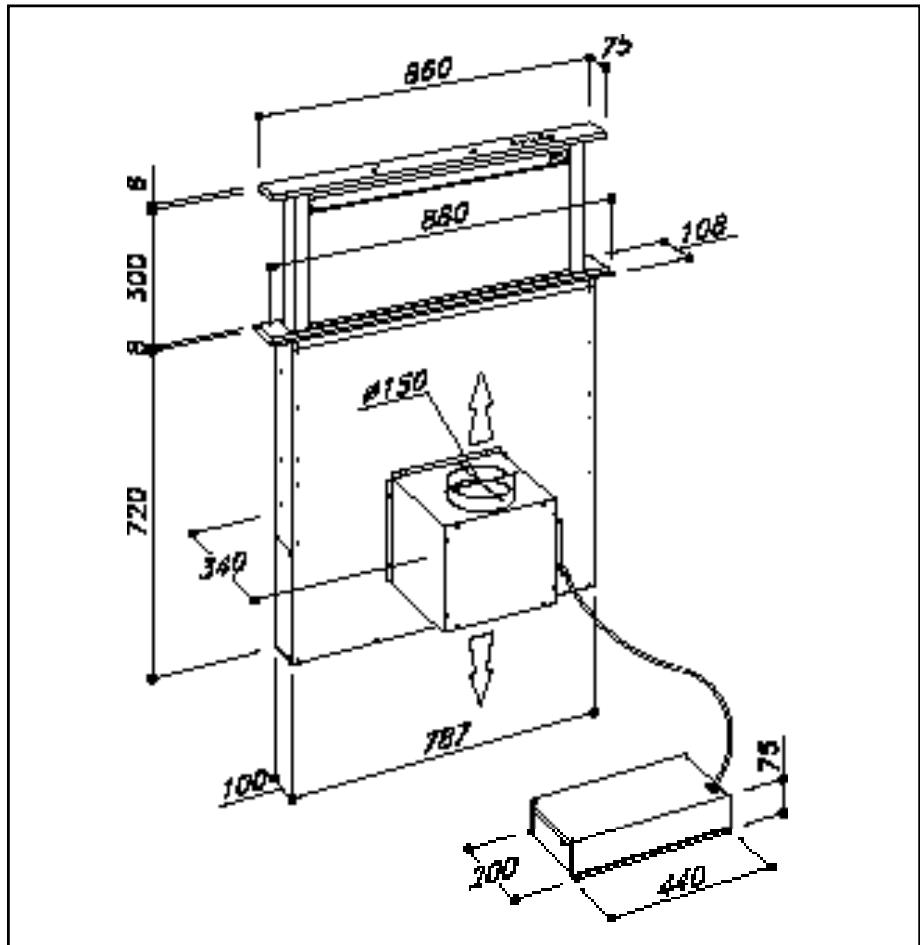

- DESCRIPTION DE VOTRE APPAREIL

860 75 8 300 860 108 720 340 Ø150 100 787 200 440 75

2/ COMMENT INSTALLER VOTRE HOTTE

FR

1) Pour le bon fonctionnement du downdraft, il est important d'effectuer une installation correcte.
2) Sur la partie arrière du plan de la cuisine, effectuer un trou rectangulaire de dimensions 790x100 mm (Voir dessin 4).
3) Si on désire positionner le Downdraft attaché au plan de cuisson, il est possible d'unir le trou du Downdraft avec celui du plan de cuisson.
4) Avant d'effectuer le trou, vérifier, dans la partie interne du meuble, en correspondance de la zone de logement du downdraft, l'absence de la structure du meuble ou d'autres éléments pouvant compromettre une installation correcte. Vérifier que les encombrements du downdraft (avec dans moteur) et du plan de cuisson soient compatibles avec le meuble pour permettre l'installation.
5) Installer le downdraft dans le trou pratiqué, en l'introduisant à partir du haut, comme indiqué dans le Dessin 5;
6) L'encadrement en acier du downdraft doit adhérer parfaitement au plan supérieur de la cuisine.
7) Fixer le downdraft à l'intérieur du meuble en utilisant les brides spécifiques (Dessin 6 A). Selon les dimensions du meuble et les encombrements du tube de sortie de l'air, utiliser les brides de fixage fournies en dotation.

Attention: ne pratiquez pas d'autres trous sur le produit, pour éviter d'endommager les composants internes de coulissement ainsi que les parties électriques.

8) Sur la version avec moteur à bord, procéder au montage du groupe moteur en orientant la sortie de l'air sur la position choisie, vers le bas ou vers le haut (Dessin 6).

Lorsque l'installation du moteur est terminée, procéder au montage de la canalisation pour la sortie de l'air.

9) Positionner la boîte métallique contenant les composants électroniques dans une zone facile d'accès pour toute éventuelle intervention d'assistance (Dessin 7), en reliant les connecteurs électriques de celle-ci au downdraft (Dessin 7).

12) Brancher le produit au réseau électrique.

Calibrage du Downdraft

Après avoir installé le Downdraft, il faut faire démarrer la procédure d'auto-calibrage nécessaire pour le réglage de l'effort d'extraction de l'unité de filtrage. Relier le produit au réseau électrique en vérifiant qu'il soit conforme à la plaquette des données techniques.

Frapper la touche ON/1 (dessin 8), l'extraction de l'unité de filtrage démarre; après avoir atteint les 18 cm de hauteur de l'unité de filtrage, frapper à nouveau la touche OFF (SDD2 touch control) pour interrompre la montée;

frapper ensuite la touche TIMER (dessin 8) puis, dans les deux secondes qui suivent, a touche OFF.

Le Downdraft exécute alors le calibrage de l'unité de filtrage en la déplaçant en bas ou en haut sur quelques centimètres; durant cette phase, les touches du clavier de commande clignotent.

Quand l'auto-calibrage est terminé, l'unité de filtrage retourne sur la position précédente et les touches arrêtent de clignoter. Attendre l'arrêt de l'unité de filtrage, puis reprendre l'utilisation normale du Downdraft.

UTILISATION

Cette hotte est prévue pour l'aspiration des fumées, graisses et vapeurs de cuisson. Elle est réalisée de façon qu'elle puisse être utilisée en version évacuation ou en version recyclage.

Version évacuation extérieure

La hotte est équipée d'une sortie de l'air (Fig.A dessin 5)

Pour l'évacuation des fumées vers l'extérieur (tuyau d'évacuation et colliers de fixation non fournis).

Blocage du clapet anti-retour

Attention! avant de connecter la gaine flexible de sortie d'air au moteur, s'assurer que le clapet anti-retour puisse tourner librement.

Dans le cas d'une installation en evacuation exterieure, l'installation du clapet anti-retour empèche l'entrée du vent et le retour d'air.

Version recyclage

Dans le cas où l'évacuation des fumées et vapeurs vers l'extérieur n'est pas possible, on peut utiliser la hotte en version recyclage. Pour cela, il est nécessaire d'installer les filtres charbon. L'air recyclée est renvoyée dans la cuisine à l'aide d'une gaine qui dirige l'aire sur un côté du meuble (dessin.7 bis).

RACCORDEMENT ELECTRIQUE

Votre appareil est conforme aux directives Europèennes 2006/95/CE (Directives Basse Tension) et 2004/108/CE (compatibilité Electromagnetique).

Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés. L'installation électrique générale est à réaliser avant la mise en place de l'appareil dans le meuble.

Vérifiez que:

-la puissance de l'installation est suffisante,
-les lignes d'alimentation sont en bon état
-le diamètre des fils est conforme aux règles d'installation.

- MONTAGE DE VOTRE HOTTE

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent.

Le produit peut être installé à une distance inférieure à 65 cm du plan de cuisson, comme expliqué dans la directive EN60335-2-31:1997 ensuite modifié avec R061-001-2000.

• MONTAGE ET DEMONTAGE DES FILTRES ANTI-ANTIGRASSE
• MONTAGE ET DEMONTAGE FILTRES CHARBON

Le montage et démontage des filtres anti-graisse et des filtré charbons se fait en position ouvert du downdraft. Pour cela, appuyer sur la touche ON/1. Ensuite retirer le panneau frontal, pur cela appuyer simultanément dans la partie inférieure de chaque côté. Le panneau bascule alors vers vous et libère l'accès aux filtres anti-graisse (fig. 9). Retirer les filtres anti-graisse pour avoir accès aux filtres charbon (fig. 10). Le changement des filtres charbon se fait en fonction de la fréquence d'utilisation du Downdraft, mais au moins une fois tous les 6 mois.

RACCORDEMENT DE VOTRE HOTTE

AVERTISSEMENT : Le boitier électronique de commande doit être installé sous le plan de travail à proximité du corps de la hottes et à 65cm au moins de toute substance ou canalisation contenant une substance inflammable (canalisation de gaz, liquide spécifique d'entretien.)

RECOMMANDATION : Nous vous recommandons d'installer le boitier électronique à 10cm au moins du sol et à une distance suffisante de toute source de chaleur (paroi d'un four ou d'une table de cuisson par exemple).

Cet appareil est livré avec un câble d'alimentation H 05 VVF à 3 conducteurs de 0,75 mm2 (neutre, phase et terre). Il doit être branché sur réseau 220–240 V mono phasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit res ter accessible après installation, conformé ment aux règles d'installation. Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte. Le fusible de votre installation doit être de 10 ou 16 A. Si le câble d'alimentation est endommagé, faites appel au service après-vente afin d'éviter un danger.

Attention

Si la hotte présente une quelconque anomalie, débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

3/ COMMENT FONCTIONNE VOTRE HOTTE

FR

Touche OFF (Dessin 8) : Elle a la fonction de fermeture du panneau d'aspiration soit en forme totale, soit sur des positions intermédiaires au-dessus de 180 mm du plan de cuisson ; durant la fermeture le panneau d'aspiration demeure en fonction à la vitesse établie jusqu'à la hauteur de 180 mm au-dessus du plan de cuisson. En-dessous de cette mesure, la fonction d'aspiration s'interrompt automatiquement.

Touche On/+ (Dessin 8) : Elle a la fonction d'extraction du panneau d'aspiration jusqu'à la hauteur maximum de 300 mm et de programmation automatique de la première vitesse d'aspiration lorsqu'on atteint la hauteur de 180 mm au-dessus du plan de cuisson.

En frappant à nouveau la touche, après avoir atteint cette dimension, il est possible d'augmenter la vitesse du moteur d'aspiration.

Si le panneau d'aspiration est positionné à une hauteur intermédiaire comprise entre 180 mm et 300 mm, il est possible de réactiver la montée du panneau d'aspiration en agissant d'abord sur la touche OFF puis sur la touche On/+.

Voyants lumineux (Dessin 8) Les vitesses de fonctionnement sont indiquées par les voyants lumineux bleu (1° vitesse voyant en bas à gauche).

TOUCHE MOINS (Dessin 8) : Elle est active seulement si la hauteur du panneau d'aspiration est supérieure à 18 cm au-dessus du plan de cuisson et elle permet de réduire la vitesse du moteur d'aspiration.

TOUCHE TIMER (Dessin 8) : Elle a la fonction d'arrêt automatique du dispositif d'aspiration et de fermeture automatique du panneau d'aspiration dix minutes après sa programmation.

Autres fonctions:

- Après 30 heures de fonctionnement de l'appareil, le clavier à poussoirs signale la saturation des filtres anti-graisse à travers le clignotement des voyants lumineux; pour le reset, frapper la touche minuterie.

- Après 4 heures de fonctionnement continu depuis la dernière programmation, l'appareil s'éteint et se ferme automatiquement.

- Durant l'enlèvement du panneau avant pour les opérations de nettoyage et d'entretien, toutes les fonctions électroniques d'aspiration et de déplacement sont bloquées.

- Sécurité anti-pincement : si un obstacle vient gêner la fermeture du Downdraft alors la fermeture s'arrête et le Downdraft remonte.

4/ COMMENT NETTOYER VOTRE HOTTE

Un entretien soigné est une garantie de bon fonctionnement et de bon rendement de votre appareil dans le temps.

La hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur, avant que les filtres métalliques soient enlevés. Après le nettoyage, les filtres métalliques doivent être de nouveau fixés conformément aux instructions.

ENTRETIEN	COMMENT PROCEDER?	PRODUITS/ACCESSOIRES A UTILISER
Enveloppe et accessoires	Pour le nettoyage de l'appareil, il est conseillé d'utiliser un chiffon souple avec de l'eau tiède et un produit de nettoyage neutre, en évitant l'usage de produits contenant des abrasifs ou des corrosifs.	Pour le nettoyage de la surface externe de la hotte et de l'écran du logement lampe, utiliser toujours des produits de nettoyage pour usage domestique présents dans le commerce et dilués dans l'eau, puis rincer avec de l'eau propre et essuyer avec un chiffon souple.
Filtre cassette	Après 30 heures de fonctionnement, le clavier signale la saturation des filtres anti-graisse à travers le cli-gnotement des voyants lumineux; pour le reset, frapper la touche minuterie Ⓕ.	Le nettoyage des filtres anti-gras peut être effectué manuellement ou en lave-vaisselle.Les filtres anti-gras doivent être nettoyés régulièrement car ils peuvent constituer un risque d'incendie. Rétablir les filtres anti-gras et le panneau frontal en faisant attention qu'il soit bien accroché aux deux côtés, faute de quoi il pourrait provoquer le blocage du chariot de filtrage.
Filtre charbon actif	Le filtre charbon s'enlève en retirant d'abord le filtre anti-graisse puis le filtre charbon (Dessin 10 C). Le chargement du filtre charbon se fait en fonction de son utilisation, au moins une fois tous les 6 mois.

Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnels au service des particuliers

Clearit vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines. Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

5/ ANOMALIES DE FONCTIONNEMENT

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas...	Vérifiez que:il n’y a pas de coupure de courant.une vitesse a été effectivement sélectionnée.
La hotte a un rendement insuffisant...	Vérifiez que:la vitesse moteur sélectionnée est suffisante pour la quantité de fumée de vapeur dégagée.la cuisine est suffisamment aérée pour permettre une prise d’air.le filtre à charbon n’est pas usagé (hotte en version recyclage).
La hotte s’est arrêtée au cours du fonctionnement	Vérifiez que:il n’y a pas de coupure de courant.le dispositif à coupure omnipolaire ne s’est pas enclenché.

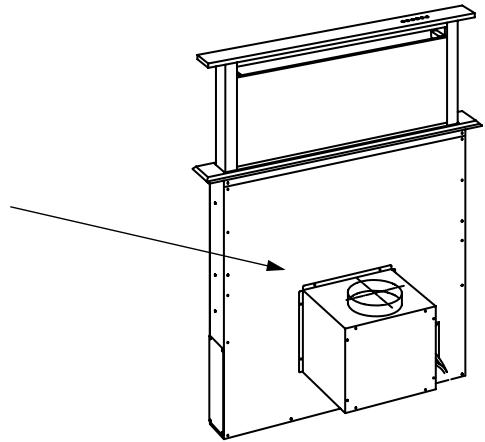

- INTERVENTIONS

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type numéro de serie). Ces renseignements figurent sur la plaque signalétique collée à l'intérieur de la hotte.

De Dietrich 7. rue Henri Becquerel - 92854 Rueil - Malmaison Cedex 230V-50Hz MOTORE 200W 0.9A Actionneur 68W 0.3A MAX 280W 1.2A N° SER. 07-37-00006 REF. DHD 7000 X Ass. ref. DHD 7000 X1 TIPE: FSLE EQUIPMENT: SDD2 A22 Q3 XO

Ceci est un example

Pour en savoir plus sur tous les produits de la marque:

informations, conseils, les points de vente, les spécialistes après-vente.

Pour communiquer:

nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire: SERVICE CONSOMMATEURS DE DIETRICH

BP 9526

95069 GERGY PONTOISE CEDEX

ou nous téléphoner au:

0892 02 88 04*

0,34 euro TTC/mn à partir d'un poste fixe => tarif en vigueur à la date d'impression du document.

PIÉCES D'ORIGINE

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.

*Service fourni par FagorBrandt, locataire gérant, société par actions simplifiée au capital 20.000.000 euros-5/7 avenue des Béthunes, 95310 Saint Ouen l'Aumône-RCS Nanterre 440 303 196.
