DHT 386 XP1 - Hotte DE DIETRICH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	De Dietrich
Modèle	DHT 386 XP1
Largeur	60 cm (598 mm)
Alimentation électrique	228-248 V ~ 50 Hz
Puissance totale	100 W (moteur) + 20 W (éclairage)
Type d'installation	Évacuation ou recyclage
Diamètre de sortie d'air	120 mm ou 150 mm (avec réducteur)
Distance minimale de sécurité	650 mm au-dessus du plan de cuisson
Éclairage	Lampe halogène 20 W
Vitesses d'aspiration	3 vitesses (dont une intensive avec arrêt automatique après 10 min)
Contrôle	Touches mécaniques + télécommande en option
Filtres anti-graisse	Métalliques lavables (nettoyage tous les 2 mois, remplacement tous les 4 mois)
Filtres à charbon	Actif pour version recyclage (remplacement tous les 4 mois)
Matériau	Acier inoxydable (probable)
Classe électrique	Classe I (nécessite mise à la terre)
Utilisation	Domestique uniquement

FOIRE AUX QUESTIONS - DHT 386 XP1 DE DIETRICH

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale de sécurité est de 650 mm. Respectez cette cote pour éviter tout risque de surchauffe.

Comment nettoyer les filtres anti-graisse métalliques ?

Retirez les filtres en actionnant les loquets, lavez-les à la main ou au lave-vaisselle sans les plier, séchez-les puis remontez-les avec la poignée visible. Fréquence : tous les 2 mois.

Quand faut-il remplacer les filtres à charbon ?

Les filtres à charbon ne se lavent pas. Remplacez-les au moins tous les 4 mois ou plus souvent en cas d'utilisation intensive.

Comment remplacer l'ampoule halogène ?

Dévissez les deux vis du support d'éclairage, retirez l'ampoule usagée et remplacez-la par une ampoule halogène de 20 W identique. Revissez le support.

La hotte peut-elle fonctionner en recyclage ?

Oui, elle peut être installée en version filtrante. Assurez-vous que les filtres à charbon actif sont en place. Un trou de 150 mm doit être percé dans l'étagère supérieure.

Quel diamètre de conduit d'évacuation utiliser ?

Utilisez un conduit de 150 mm ou de 120 mm (avec le réducteur fourni). Le parcours doit être le plus court possible.

La télécommande est-elle fournie avec la hotte ?

Non, la télécommande est fournie sur demande. Elle utilise des piles LR03-AAA de 1,5 V.

Comment activer la vitesse intensive ?

Appuyez sur la touche V3 pour activer la vitesse maximale. Elle s'arrête automatiquement après 10 minutes. Vous pouvez la désactiver manuellement.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique et l'interrupteur bipolaire. Assurez-vous que la fiche est bien branchée et que le disjoncteur n'a pas sauté.

Peut-on utiliser la hotte sans filtre anti-graisse ?

Non, les filtres anti-graisse métalliques sont indispensables pour protéger le moteur et éviter les risques d'incendie. Ne faites jamais fonctionner la hotte sans eux.

MODE D'EMPLOI DHT 386 XP1 DE DIETRICH

Chère Madame, Cher Monsieur,

Si vous suivez attentivement les recommandations contenues dans ce mode d'emploi, votre hotte restera toujours efficace, et fournira constamment les mêmes performances.

SOMMAIRE

CONSEILS ET SUGGESTIONS 18

CARACTERISTIQUES 19

INSTALLATION 20

UTILISATION 22

ENTRETIEN 23

INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins.
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la Ière Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Eviter de connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• La hotte ne doit pas être utilisée par des enfants ou des personnes ne pouvant pas assurer une utilisation correcte.

ENTRETIEN

• Avant de procéder à toute opération d'entretien, retirer la hotte en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée.
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détersif liquide neutre.

MILK 228-248 V~50 Hz TOT, 100 W 1X140 B 2X2B @ MAX NOTE: 27.00 4325386

650mm.min.

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de:Comandes,Lumière,Groupe Ventilateur,Filtres
8	1	Grille orientée Sortie de l’Air
9	1	Flasque de Réduction ø 150-120 mm
20	1	Profil fermeture

Réf.	Q.té	Composants pour l'installation
12a	4	Vis 4,2 x 44,4
12e	2	Vis 2,9 x 9,5

Q. té	Documentation
1	Manuel d'instructions

Perçage du Plan de support et Montage de la Hotte

MONTAGE AU MOYEN DE VIS

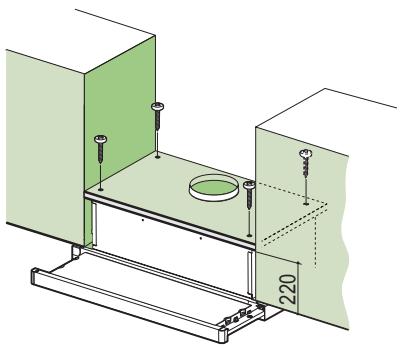

• Le Plan de support de la Hotte doit être monté plus en haut de 220 mm. par rapport au Plan inférieur des Armoires murales.
• Percer un trou de 4,5 mm. sur le support, en utilisant le Gabarit de perçage fourni avec l'appareil.
• Percer un trou de 150 mm. sur le Plan de support, en utilisant le Gabarit de perçage fourni avec l'appareil.
• Fixer à l'aide des 4 Vis 12a (4,2 x 44,4) fournies avec l'appareil.

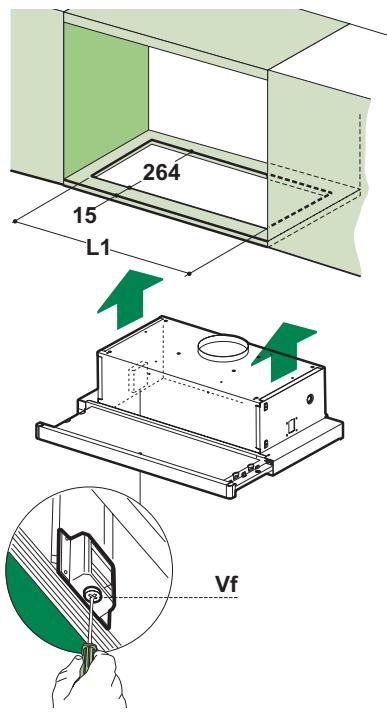

• Il est possible d'installer la Hotte directement sur le plan inférieur des Armoires murales (650 mm. min. par rapport au Plan de Cuisson) au moyen de supports latéraux par encliquetage.
• Effectuer un emboîtage sur le plan inférieur de l'Armoire murale, comme indiqué.
• Insérer la Hotte jusqu'à accrocher les Supports latéraux par encliquetage.
• Bloquer définitivement en serrant les Vis Vf depuis le bas de la Hotte.

Type de hotte	60
L1	598

264 15 L1 Vf

PROFIL DE FERMETURE

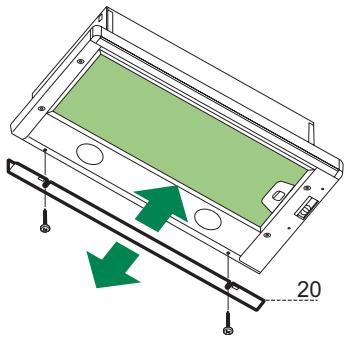

- Il est possible de boucher l'espace entre le rebord de la Hotte et la Paroi du fond, en appliquant le Profil 20 fourni avec l'appareil, à l'aide des Vis déjà prévus à cet effet.

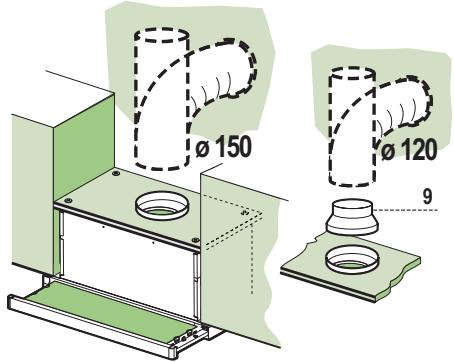

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de ø 150 ou 120 mm, au choix de l'installateur.

• En cas de branchement avec un tube de 120, insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.
• Retirer d’éventuels filtres anti-odeur au charbon

Ø 150 Ø 120 9

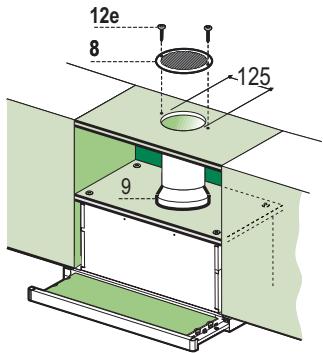

SORTIE AIR VERSION FILTRANTE

• Percer un trou de 150 mm sur l'Étagère qui se trouve au-dessus de la hotte.
• Connecter la sortie du Corps de la Hotte avec la partie supérieure de l'armoire murale au moyen d'un tube rigide ou flexible de 150 mm., dont le choix sera effectué par l'installateur.
• Fixer le tube par de colliers appropriés. Le matériel nécessaire n'est pas fourni.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

12e 8 125 9

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Après avoir installé la hotte, il est indispensable pour la première fois d'ouvrir le chariot coulissant de façon énergique, jusqu'à ce que l'on entende le déclic de fin de course.

Tableau de commande

L	Lumières	Allume et éteint l’éclairage.
M	Moteur	Allume et éteint le moteur aspiration
V1	Vitesses	Diminue la vitesse d’exploitation.
V2	Vitesses	Augmente la vitesse d’exploitation.
V3	Vitesses intensive	Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson. S’arrête automatiquement dans les 10 minutes qui suivent la mise en service. Il est possible de la désactiver manuellement en appuyant sur la touche.
S	Led	Fixe	Led allumage Moteur.
		Clignotement	Led Vitesse intensive.
R		Recepteur pour Telecommande.

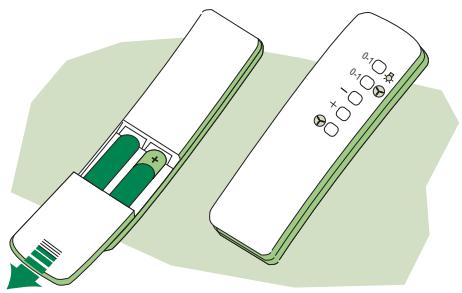

TELECOMMANDE (FOURNIE SUR DEMANDE)

Il est possible de commander cet appareil au moyen d'une télécommande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA.

• Ne pas ranger la télécommande à proximité de sources de chaleur.
• Ne pas jeter les piles; il faut les déposer dans les récipients de récolte spécialement prévus à cet effet.

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES

• Ils nécessitent d'être nettoyés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.

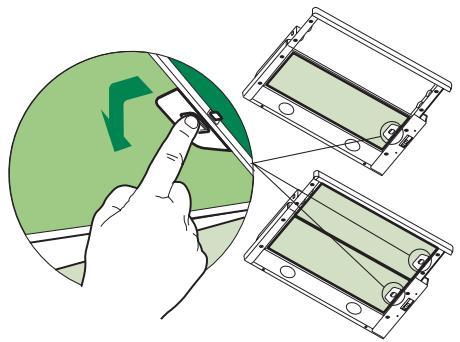

• Retirer les filtres l'un après l'autre, en intervenant sur les dispositifs d'accrochage spécialement prévus.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe.

• Ils ne sont pas lavables ni régénérables; les remplacer au moins tous les quatre mois d'utilisation ou plus fréquemment en cas d'utilisation très intense.

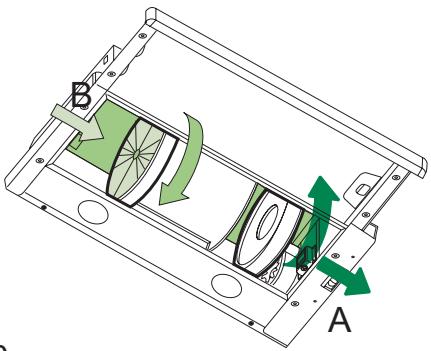

  • Retirer les Filtres anti-graisse.
• Retirer les filtres anti-odeur au charbon actif saturés, comme indiqué (A).
  • Monter les nouveaux filtres (B).
• Remonter les filtres anti-graisse.

• Lampe halogène de 20 W.

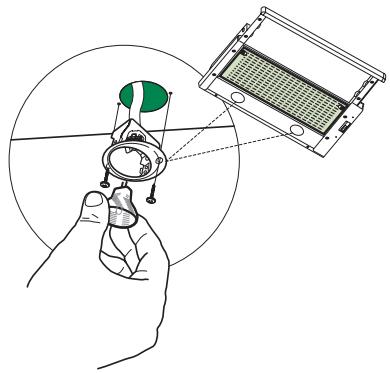

- Retirer les 2 Vis qui fixent le Support éclairage et ôter ce dernier de la Hotte.
• Extraire la Lampe du Support.
- Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la Douille.
- Remonter le Support en le fixant à l'aide des deux Vis précédemment retirées.
