DHG770X - Hotte DE DIETRICH - Notice d'utilisation et mode d'emploi gratuit

Marque	De Dietrich
Modèle	DHG770X
Type de produit	Hotte de cuisine
Mode de fonctionnement	Extraction (conduit extérieur) ou recyclage (filtre à charbon)
Alimentation électrique	220-240 V monophasé, 50 Hz, câble H05WF 3x0,75 mm², fusible 10 ou 16 A
Vitesses moteur	4 vitesses (1ère, 2ème, 3ème, 4ème)
Temporisateur	10 minutes
Éclairage	Lampe halogène G4-20W-12V avec interrupteur on/off
Filtre antigraisse	Filtre cassette métallique lavable au lave-vaisselle (tous les mois)
Filtre à charbon	Filtre actif pour mode recyclage, à changer tous les ans (selon utilisation)
Distance minimale d'installation	70 cm entre le plan de cuisson et la partie la plus basse de la hotte
Diamètre de gaine d'évacuation	Minimum 125 mm (émail, alu, flexible ou ininflammable)
Entretien carrosserie	Nettoyant ménager dilué, rincer à l'eau claire, chiffon doux
Consignes de sécurité	Interdit de flamber sous la hotte ; surveillance des fritures ; réparation par spécialiste agréé
Service consommateur	0892 02 88 04 (service 0,40 €/min) ou courrier : BP 9526, 95069 Cergy Pontoise Cedex

FOIRE AUX QUESTIONS - DHG770X DE DIETRICH

Comment installer la hotte De Dietrich DHG770X ?

Installez la hotte à au moins 70 cm au-dessus du plan de cuisson. Si vous avez une sortie extérieure, raccordez-la avec une gaine de 125 mm minimum. Sinon, utilisez le mode recyclage avec un filtre à charbon. Retirez d'abord les filtres antigraisse pour éviter d'endommager l'appareil.

Quels sont les modes de fonctionnement disponibles ?

La hotte peut fonctionner en mode extraction (évacuation vers l'extérieur via une gaine) ou en mode recyclage (filtration des odeurs par un filtre à charbon actif).

Comment nettoyer les filtres antigraisse ?

Les filtres cassette métalliques doivent être nettoyés tous les mois avec un nettoyant ménager, rincés abondamment et séchés. Ils peuvent aussi être lavés au lave-vaisselle en position verticale, sans contact avec vaisselle sale ou couverts en argent.

Quand changer le filtre à charbon ?

Le filtre à charbon actif doit être changé au moins une fois par an, selon l'utilisation. Commandez-le chez votre revendeur avec la référence indiquée sur la plaque signalétique à l'intérieur de la hotte.

Comment changer la lampe halogène ?

Mettez la hotte hors tension (débranchez ou coupez le disjoncteur). Retirez le hublot (fig. 8A, 8B). Remplacez la lampe par une G4-20W-12V halogène. Remontez le hublot en sens inverse.

Quels sont les risques de sécurité à connaître ?

Ne flambez jamais d'aliments sous la hotte. Surveillez les fritures en permanence. Les réparations doivent être effectuées par un spécialiste agréé. Assurez-vous que la hotte est bien mise à la terre.

Pourquoi la distance minimale de 70 cm est-elle importante ?

Cette distance entre le plan de cuisson et la hotte garantit une évacuation efficace des fumées et vapeurs, tout en évitant les risques de surchauffe ou d'incendie. Si votre table de cuisson spécifie une distance plus grande, suivez celle-ci.

Comment fonctionnent les vitesses et le temporisateur ?

La hotte dispose de 4 vitesses moteur (interrupteurs B, C, D, E) et d'un temporisateur de 10 minutes (interrupteur F) qui arrête automatiquement le moteur après 10 minutes. L'interrupteur A commande la lumière.

Où trouver la plaque signalétique et les pièces détachées ?

La plaque signalétique se trouve à l'intérieur de la hotte. Elle indique le type, le numéro de série et les références des filtres et lampes. Pour commander des pièces, contactez votre distributeur avec ces informations.

Que faire en cas de défaut ou de panne ?

Contactez le service consommateur De Dietrich au 0892 02 88 04 (service 0,40 €/min) ou écrivez à BP 9526, 95069 Cergy Pontoise Cedex. Toute réparation doit être confiée à un technicien qualifié utilisant des pièces d'origine.

MODE D'EMPLOI DHG770X DE DIETRICH

Voues venez d'acquerir une nouvelle hotte DE DIETRICH et nous vous en remercions. Nos Equipes de recherche ont concu pour vous une nouvelle generation d'appareils pour vous permettre d'exercer pleinement vos talents culinaires et vous regaler chaque jour.

Avec des lignes pures et une esthétique moderne, votre nouvelle hotte DE DIETRICH s'intègre harmonieusement dans votre cuisine et allie parfaitement facile d'utilisation et performances de cuisson.

Voutrouvrez égarlement dans la gamme des produits DE DIETRICH, un vaste choix de fours, cuisinières, tables de cuisson, lave-vaiselle, fours micro-ondes et réfrigerateurs intégrables, que vous pourrez coordonnner à votre nouvelle hotte DE DIETRICH.

Bien entendu, dans un souci permanent de satisfaire au besoin vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions.

Spécialiste de tout l'univers de la cuisson, DE DIETRICH contribue ainsi à la réussite culinaire, au plaisir partagé, à la convivialité en vous apportant des produits toujours plus performants, simples d'utilisation, respectieux de l'environnement, esthétiques et fiables.

La Marque DE DIETRICH.

Consignes de sécurité

• Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans les recouvrir de plats de cuisson au-dessous de la hotte (les flammes aspirées risqueraient de déterminer l'appareil).
• Les fritures effectuees sous l'appareil doivent faire l'objet d'une surveillance constante.
• Les réparations doivent être exclusivement effectuees par un spécialiste agreé.
• Nettoyez régulierement le filtré cassette pour éviter tout risque de prise de feu.
• Le fonctionnement au-dessus d'un foyer à combustible (bois, charbon, etc.) n'est pas autorisé.

Ces hottes ont ete concues pour etre utilisées par des particuliers dans un lieu d'habitation. Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liés à l'évolution technique.

Ces hottes sont destinées exclusivement à la cuisson des boissons et denrées alimentaires. Ces produits ne contiennentaucun composantà base d'amiate.

Comment installer votre hotte?

Vous possedez une sortie vers l'extérieur: fig.2

Votre hotte peut etre raccordee sur celie-ci par Iintermediaire d'une gaine d'evacuation (minimum 125 mm, emailee, en alu, flexible ou en matiere ininflammable). Si voitre gaine est inferieure a 125 mm de diametre, passez obligatoirement en mode recyclage.

Vous ne possedez pas de sortie vers l'extérieur: fig.1-2

Tous nos appeareils ont la possibilité de fonctionner en mode recyclage.

Dans ce cas, ajoutez un filtré à charbon actif qui retiendra les odeurs.

Montage de votre hotte

Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des apparèils utilisant du gaz ou un autre combustible.

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air évacué ne doit pas être envoyé dans un conduit utilisé pour evacuer les fumées d'appareils utilisant du gaz ou autre combustible.

L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent. La distance minimale entre le plan de cuisson et la partie la plus BASSE de la hotte doit être de 70 cm. Si les instructions de la table de cuisson installée sous la hotte spécifique une distance plus grande que 70 cm, celle-ci doit être prise en compte.

Installation

Avant l'installation, oter les filtres antigraisse (fig.3) pour éviter d'endommager votre apparéil.

• Préparez la découverte de votre meuble pour receivevoir l'appareil (fig.4).
• Préparez l'installation électrique.
• Préparez les evacuations extérieures (recyclage ou évacuation).
• Reglez les ressorts latéraux de fixation à l'aide des vis (fig.5).
• Insèrez le groupe dans la découvert du meuble jusqu'au déclenchement d'arrêt des ressorts lateraux.
• Fixez définitivement le groupe à l'aide des 4 vis fournies (fig.6).
• Branchez votre apparéil.

Raccordement de votre hotte

Cet apparéil est livré avec un cable d'alimentation H 05 WF à 3 conducteurs de 0,75 mm2 (neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d'installation. Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte. Le fusible de votre installation doit être de 10 ou 16 A. Si le cable d'alimentation est endommagé, faites appel au service après-vente afin d'éviter un danger.

Comment fonctionne votre hotte (fig.10)

Mod. SL 900 (fig.10)

A: interrupteur on/off de la lumière
B: interrupteur on 1 ere vitesse/off moteur
C: interrupteur 2 éme vitesse moteur
D: interrupteur 3 éme vitesse moteur
E: interrupteur 4 éme vitesse moteur
F: temporisateur de 10 minutes

La hotte doit être mise hors tension, soit en retardant la prise, soit en actionnant le disjoncteur, et avant que les filtres métalliques soient enlevés. Àprous le nettoyage, les filtres métalliques ne doivent être de nouveau fixés conformément aux instructions.

	FILTRE CASSETTE	FILTRE CHARBON ACTIF
	Avant la première du filtre cassette, retirez le film de protection.	Pour les hôtes installées en recyclage.
ENTRETIEN	IMPERATIF TOUS LES MOIS Pour éviter tout risque d'incendie.	IMPERATIF TOUS LES ANS Pour éviter tout risque d'incendie.
POURQUOI?	Ce filtre retient les vapeurs grasses et les poussières. Il est l'élement assurant une part importante de l'efficacité de votre hotte.	Ce filtre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utilisation.
COMMENT?	Avec un nettoyant menager du commerce, puis rincez abondamment et séchez. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale (ne pasmettre en contact avec de la vaisselle sale ou des couverts en argent).	Commandez ces filtres chez votre revendeur (sous la référence indiquée sur la plaque signalétique située à l'intérieur de la hotte) et notez la date de changement.

N'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures.

Pour nettoyer la carrosserie et le hublot d'éclairage, utilisez exclusivement des nettoyants menagers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux.

Démontage du filtré cassette (fig.3B)

Montage du filtré charbon (fig.7A)

1. Retirez les cassettes.
2. Placez les deux filtres charbon sur la cassette coté interieur de la hotte.
3. Placez les 2 tringles de maintien.
4. Faites cette opération sur toutes les cassettes.

Comment changer la lampe?

Avant toute intervention, la hotte doit être mise hors tension, soit en retardant la prise, soit en actionnant le disjoncteur.

Lampe halogène:

1. Retirez le hublot (fig.8A, 8B).
2. Changez la lampe halogene G4-20W-12V.
3. Replacez ensemble en effectuant les opérations en sens inverse.

Relations consommateurs

Pour en savoir plus sur tous les produits de la marque:

informations, conseils, les points de vente, les spécialistes après-vente.

Pour communiquer:

nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire: SERVICE CONSOMMATEURS DE DIETRICH

BP 9526

95069 GERGY PONTOISE CEDEX

ou nous téléphoner au:

0892 02 88 04*

*Service fourni par Brandt Customer Services, société par actions simplifiée au capital 2.500.000 euros
5/7 avenue des Béthunes, 95310 Saint Ouen l'Aumone-RCS Pontoise 440 303 303.

Brandt Appliances - societe par actions simplifie au capital de 10.000.000 Euros RCS Nanterre 440 302 347.

Les défauts d'aspect provoqués par une utilisation anormale ou le nettoyage avec des produits abrasifs qui n'entraîne pas un non fonctionnement ou une inaptitude à l'utilisation de l'usage ne sont pas pris en compte par le fabriquant. Tout dépannage doit être effectué par un technicien qualifié.

Seuls les distributeurs de notre marque:

• Connaissent parfaitement votre apparéil et son fonctionnement.
• Appliquent intégralement nos méthodes de réglage, d'entretien et de réparation.
• Utilisent exclusivement les pieces d'origine.

En cas de réclamation ou pour commander des pieces de rechange à votre distributeur, précisez-lui la reférence complète de votre(AP)areil (type de l'appareil et numero de série).

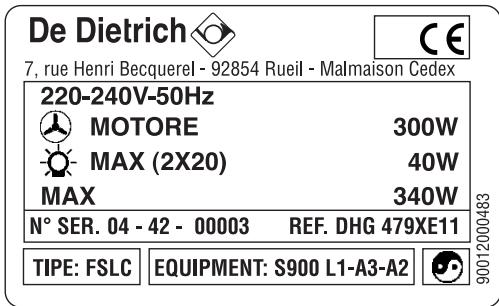

Ces renseignements figurent sur la plaque signalétique fixée à l'intérieur de l'appareil. Les descriptions et les caractéristiques apportées dans ce livre sont données seulement à titre d'information et non d'engagement. En effet, socieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toutes modifications ou améliorations nécessaires.

1	2
3	4
5	6
