WDBO3T341PX - Lave-vaisselle WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Marque	Whirlpool
Modèle	WDBO3T341PX
Type d'installation	Encastrable semi-intégrable 60 cm
Capacité en couverts	14 couverts
Largeur	59,8 cm
Hauteur	82 cm
Profondeur	55,5 cm
Poids	35,5 kg
Classe énergétique	C
Consommation eau par cycle	9,5 L
Consommation électrique (100 cycles)	75 kWh
Niveau sonore	41 dB
Catégorie sonore	B
Nombre de programmes de lavage	10
Programmes disponibles	Eco, 6ème Sens, Intensif, Rapide 30', Silence 40 dB, Antibactérien, Cristal, Quick Wash and Dry, Prélavage, Auto-nettoyant
Technologie de détection intelligente	6ème Sens (adaptation automatique température, durée et eau)
Système de séchage	Natural Dry - ouverture automatique de porte en fin de cycle
Lavage haute pression	PowerClean Pro - 20 jets
Départ différé	1 à 24 heures
Finition	Inox
Indice de réparabilité	8,1/10

FOIRE AUX QUESTIONS - WDBO3T341PX WHIRLPOOL

Quelle est la capacité du Whirlpool WDBO3T341PX ?

Ce lave-vaisselle encastrable 60 cm accueille jusqu'à 14 couverts. Le panier inférieur PowerClean Pro est doté de 20 jets haute pression qui éliminent les résidus tenaces et offrent 30 % d'espace de rangement supplémentaire.

Quelle est la classe énergétique et la consommation de ce modèle ?

Le WDBO3T341PX est classé classe énergétique C. Il consomme 9,5 litres d'eau par cycle et 75 kWh pour 100 cycles, soit environ 13 euros d'électricité pour 100 lavages.

Comment fonctionne la technologie 6ème Sens ?

Le programme 6ème Sens détecte automatiquement le niveau de salissure et la charge de vaisselle. Il adapte la température (50 à 60°C), la durée et la consommation d'eau en conséquence, ce qui en fait le choix idéal pour un usage quotidien économique.

Quel programme choisir pour un lavage rapide ?

Le programme Rapide 30' lave et sèche un chargement peu encrassé en 30 minutes à 50°C. Le programme Quick Wash and Dry offre aussi un résultat accéléré. Ces cycles sont recommandés pour de petites charges légèrement sales.

Quel est le niveau sonore du WDBO3T341PX ?

Ce lave-vaisselle affiche un niveau sonore de 41 dB, classé en catégorie B. Pour une utilisation en soirée, le programme dédié Silence 40 dB abaisse encore le bruit pour un fonctionnement quasi imperceptible.

Comment fonctionne le séchage Natural Dry ?

La fonction Natural Dry ouvre automatiquement la porte en fin de cycle pour laisser circuler l'air frais. Ce système améliore le séchage, notamment sur les récipients en plastique, sans consommer d'énergie supplémentaire.

Comment utiliser le départ différé ?

Le WDBO3T341PX propose un départ différé réglable de 1 à 24 heures. Sélectionnez votre programme, appuyez sur la touche de départ différé, choisissez le délai et lancez. L'affichage indique en permanence le temps restant avant le début du cycle.

Ce lave-vaisselle est-il compatible avec les tablettes tout-en-un ?

Oui, le WDBO3T341PX est compatible avec les tablettes tout-en-un. Il reste conseillé d'ajouter du sel régénérant et de l'agent de rinçage séparément, surtout en zone d'eau calcaire, pour des résultats optimaux et préserver la longévité de l'appareil.

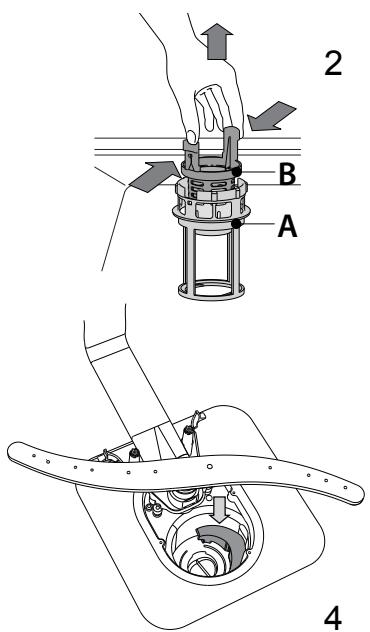

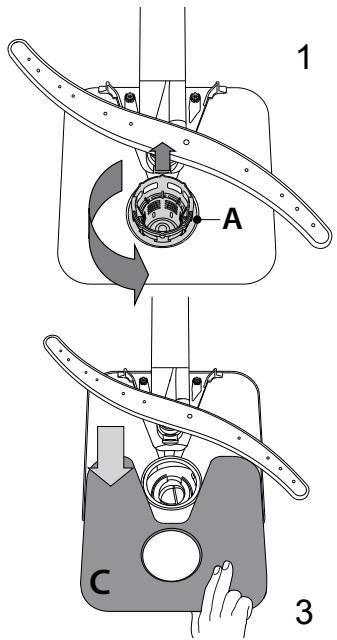

Comment nettoyer le filtre de ce lave-vaisselle ?

Le filtre se situe au fond de la cuve et doit être nettoyé une fois par semaine en usage régulier. Dévissez-le dans le sens inverse des aiguilles d'une montre, rincez-le sous l'eau courante et remettez-le en place. Lancez régulièrement le programme Auto-nettoyant pour entretenir la cuve en profondeur.

Que faire si le lave-vaisselle n'démarre pas ou affiche un code d'erreur ?

Vérifiez que le robinet d'eau est ouvert, que la porte est bien fermée et que l'appareil est correctement alimenté électriquement. En cas de code d'erreur affiché, consultez la notice officielle fournie avec l'appareil pour identifier la cause et les actions correctives à effectuer.

Quelles sont les dimensions du WDBO3T341PX ?

Ce lave-vaisselle mesure 59,8 cm de large, 82 cm de hauteur et 55,5 cm de profondeur, pour un poids de 35,5 kg. Il s'encastre dans un meuble de 60 cm standard, avec une façade inox apparente et des commandes sur la face avant.

Où trouver des pièces détachées pour ce modèle ?

Whirlpool garantit la disponibilité des pièces détachées pendant 15 ans. Vous pouvez en commander chez des spécialistes comme Spareka ou FixPart en indiquant la référence WDBO3T341PX.

MODE D'EMPLOI WDBO3T341PX WHIRLPOOL

Afin de recevoir une assistance plus complète, merci de scanner le QR code sur votre appareil pour obtenir des informations plus détaillées. www.whirlpool.eu/register

MERCI DE SCANNER LE QR CODE SUR VOTRE APPAREIL POUR OBTENIR DES INFORMATIONS PLUS DÉTAILLÉES.

Avant d'utiliser l'appareil, lisez attentivement les consignes de sécurité.

Description du produit

APPAREIL

1. Panier supérieur
2. Volets pliables
3. Bouton de réglage de la hauteur du panier supérieur
4. Bras d'aspersion supérieur
5. Panier inférieur

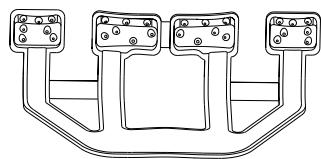

6. Supports Power Clean
7. Panier à couvert
8. Bras d'aspersion inférieur
9. Ensemble filtre
10. Réservoir à sel
11. Distributeurs de détergent et liquide de rinçage
12. Plaque signalétique
13. Panneau de commande

PANNEAU DE COMMANDE

1. Touche Marche-Arrêt/Réinitialisation avec le voyant
2. Touche Sélecteur de programme avec le voyant
3. Touche Multizone avec le voyant
4. Touche Turbo avec le voyant/Verrou
5. Voyant programme Éco
6. Voyant de verrouillage
7. Affichage
8. Voyant pour le numéro du programme et le temps restant
9. Voyant Pastille
10. Voyant Robinet d'eau fermé
11. Voyant de niveau de liquide de rinçage
12. Voyant de niveau de sel
13. Touche Power Clean® avec le voyant
14. Touche Pastille avec le voyant
15. Touche Différé avec le voyant
16. Touche D'EPART/Pause avec le voyant / Drainer

Conseils au SUJET de la première utilisation

Après l'installation, enlevez les boulons d'arrêt sur les paniers et les éléments élastiques qui retiennent le panier supérieur.

Reemplir le réservoir de SEL régénérant

L'utilisation de sel régénérant empêche la formation de calcaire sur la vaisselle et sur les composantes fonctionnelles de l'appareil.

Le réservoir de SEL NE DOIT JAMAIS être VIDE.

Il est important de régler la durée de l'eau.

Le réservoir de sel est situé dans la partie inférieure du lave-vaiselle (voir DESCRIPTION DES PROGRAMMES) et il doit être rempli quand le voyant NIVEAU DE SEL S est allumé sur le panneau de commande.

1. Enlevez le panier inférieur et dévissez le bouchon du réservoir (sens antihoraire).
2. La première fois uniquement, vous devez effectuer l'opération suivante : Remplissez d'eau le réservoir à sel.
3. Placez l'entonnoir (voir figure) et remplissez le réservoir de sel jusqu'au bord (environ 1 kg) ; il est normal qu'un peu d'eau déborde.
4. Enlevez l'entonnoir et essuyez les résidus de sel autour de l'ouverture.

Assurez-vous que le bouchon est bien serré pour éviter que du détergent pénétre dans le réservoir durant le cycle de lavage (le réservoir pourrait s'endommager au point de ne plus être réparable).

Après chaque ajustement de Sel dans le réservoir, il est obligatoire de lancer immédiatement un cycle de lavage afin d'éviter toute corrosion de la cuve.

Régler la DURETE de l'eau

Pour que l'installation d'adoucissement d'eau fonctionne parfaitement bien, il est important de régler la dureté de l'eau aux conditions existantes dans votre lieu de résidence. Vous pouvez obtenir des informations nécessaires auprès de l'utilité publique qui assure la fourniture d'eau.

L'usine règle la valeur par défaut de la durée de l'eau.

• Allumer l'appareil en appuyant sur la touche MARCHE/ARRÊT. Éteindre l'appareil en appuyant sur la touche MARCHE/ARRÊT.
• Appuyer sur la touche DÉMARRER/PAUSE pendant 5 secondes, jusqu'à l'apparition du signal sonore.
• Allumer l'appareil en appuyant sur la touche MARCHE/ARRÊT.
• Le numéro de la sélection actuelle et le voyant de niveau de sel clignotent.
• Appuyer sur la touche P pour sélectionner le niveau de durée désiéré (voir TABLEAU DE DURETE DE L'EAU).

Tableau de dureté de l'eau
Niveau		°dH Degrès allemand	°fH Degrès français	°Clark Degrès angeçais
1	Très douce	0 - 6	0 - 10	0 - 7
2	Moyenne	7 - 11	11 - 20	8 - 14
3	Douce	12 - 16	21 - 29	15 - 20
4	Dure	17 - 34	30 - 60	21 - 42
5	Très dure	35 - 50	61 - 90	43 - 62

• Éteindre l'appareil en appuyant sur la touche MARCHE/ARRÉT. Le réglage est terminé!

Une fois cette opération complétée, lancez un programme sans charger le lave-vaiselle.

Utilisez seulement le sel spécialement conçu pour les lave-vaisselle. Lorsque le sel est versé dans l'appareil, le voyant NIVEAU DE SEL s’éteint.

Si le contenant de Sel n'est pas rempli, l'adoucisseur et l'élément chauffant peuvent être endommagés à cause de l'accumulation de calcaire.

L'utilisation de Sel est recommandée avec n'importe quel type de détergent pour lave-vaiselle.

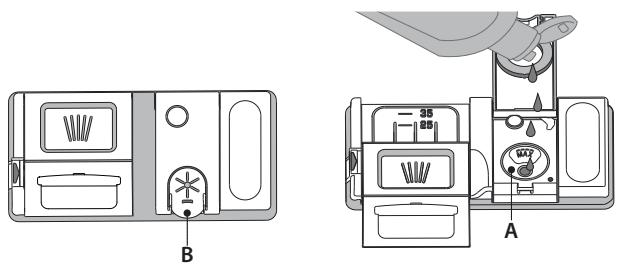

Reemplir le distributeur de liquide de rinçage

Le liquide de rinçage permet à la vaisselle de secher plus facilement. Le distributeur de liquide de rinçage A devrait être rempli lorsque le voyant de NIVEAU DE LIQUIDE DE RINCAGE est allumé à l'écran.

1. Ouvrez le distributeur B en appuyant et en tirant sur l'onglet sur le couvercle.
2. Versez doucement du liquide de rincege jusqu'à la marque de référence (110 ml) du réservoir de remplissage - évitez les débordements. Si cela se produit, nettoyez les dégâts immédiatement avec un linge sec.
3. Appuyez sur le bouchon pour le fermer ; un clic se fait entendre. Ne JAMAIS verser le liquide de rincege directement dans la cuve.

Ajuster le DOSAGE du liquide de rinçage

Si vous n'êtes pas complètement satisfait avec le séchage, vous pouvez ajuster la quantité de liquide de rinçage utilisée.

• Allumez le lave-vaisselle en utilisant la touche MARCHE/ARRÊT. Éteignez-le en utilisant la touche MARCHE/ARRÊT.
• Appuyez sur la touche DÉMARRER/PAUSE à trois reprises - vous entendrez un bip.
• Allumez-le en utilisant la touche MARCHE/ARRÊT.
• Le numéro du niveau de sélection actuelle et le voyant du niveau de liquide de rinceage clignotent.
• Appuyez sur la touche P pour sélectionner la quantité de liquide de rincage qui doit être utilisée.
• Éteignez-le en utilisant la touche MARCHE/ARRÊT. Le réglage est terminé! Si le niveau de liquide de rincage est à 1, il n'y aura pas de liquide de rincage distribué. Dans ce cas, le voyant LIQUIDE DE RINÇAGE ne s'allume quand le réservoir de celui-ci est vide. Un maximum de 5 niveaux peuvent être régés selon le modèle du lave-vaisselle. Les réglages d'usine sont spécifiques au modèle, merci de suivre les instructions ci-dessus pour vérifier ceux qui s'appliquent à votre machine.
• Si vous observez des traces bleuâtres sur la vaisselle, placez sur un niveau plus bas (2-3).
• Si vous observez des gouttelettes d'eau ou des traces de calcaire sur la vaisselle, placez sur un niveau plus haut (4-5).

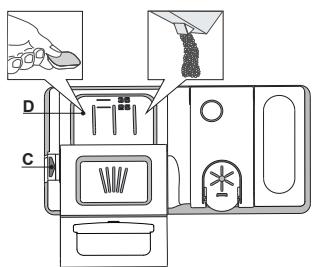

Reemplir le distributeur de detergent

Pour ouvrir le distributeur de détergent, utilisez le dispositif d'ouverture C. Insérez le détergent dans le distributeur sec D seulement. Placez la quantité de détergent pour le prélavage directement dans la cuve.

1. Lorsque vous dosez le détergent, consultez les informations mentionnées précédemment pour ajuster la quantité correcte. À l'intérieur du distributeur D se trouvent des indications pour aider au dosage de la lessive.
2. Enlevez les résidus de détergent sur le bord des récipients avant de fermer le couvercle ; un clic se fait entendre.
3. Fermez le couvercle du distributeur de détergent en le tirant vers le haut jusqu'à ce que le dispositif soit fermement en place.

Le distributeur de détergent s'ouvre automatiquement, au moment déterminé par le programme. Si vous utilisez un détergent « tout-en-un », nous vous conseillons d'utiliser la touche PASTILLE, elle ajuste le programme de façon à atteindre les résultats de lavage et séchage.

L'utilisation d'un détergent non conçu pour les lave-vaisselle peut provoquer un dysfonctionnement ou des dommages à l'appareil.

TABLEAU DES PROGRAMMES

Programme			Séchage	NaturalDry	Options disponibles (*)	Durée du programme de lavage (h:min)**	Consommation d'eau (l/cycle)	Consommation d'énergie (kWh/cycle)
1	Éco	ECO	50°	✓	✓	P h.	3:10	9,5	0,75
2	6th Sense®	6th sense	50-60°	✓	✓	MULTI ZONE > P h.	1:25 - 3:00	7,0 - 14,0	0,90 - 1,40
3	Intensif	65°	✓	✓	MULTI ZONE > P h.	2:50	14,0	1,50
4	Lavage et séchage rapide	50°	✓	✓	MULTI ZONE	1:25	11,5	1,10
5	Cristal	45°	✓	✓	MULTI ZONE	1:40	11,5	1,20
6	Rapide 30'	50°	-	-	MULTI ZONE	0:30	9,0	0,50
7	Silencieux	50°	✓	✓	P h.	3:30	15,0	1,15
8	Antibactérien	65°	✓	-	P h.	1:40	10,0	1,30
9	Prélavage	-	-	-	MULTI ZONE	0:12	4,5	0,01
10	Autonettoyant	65°	-	-	P h.	0:50	8,0	0,85

Les données du programme Éco sont mesurées sous des conditions en laboratoire conformément à la norme européenne EN 60436:2020. Note pour les laboratoires d'essai : pour toutes informations sur les conditions d'essai comparatif EN, s'adresser à: [e-mail] Aucun prétraitement de la vaisselle n'est nécessaire avant l'un quelconque des programmes. Les options ne peuvent pas toutes être utilisées en même temps. Les valeurs indiquées pour des programmes différents du programme Éco sont fournies à titre indicatif uniquement. Le temps réel peut varier selon des facteurs comme la température et la pression de l'eau, la température de la pièce, la quantité de détergent, la quantité et le type de vaisselle, l'équilibre de la charge, les options supplémentaires sélectionnées, et la calibration du capteur. La calibration du capteur peut augmenter la durée du programme jusqu'à 20 minutes.

1 Éco

Le programme Eco est adapté pour nettoyer la vaisselle normalement sale, et pour cette utilisation, c'est le programme le plus efficace en termes d'énergie combinée et de consommation d'eau, et il est utilisé pour évaluer la conformité à la législation européenne en matière d'éco-conception.

2 6 Th SENSE®

Pour la vaisselle normalement sale avec des résidus de nourriture secs. Déterminez le degré de saleté de la vaisselle et régler le programme en fonction de celui-ci. Lorsque le capteur détecte le degré de saleté, une animation apparaît sur l'afficheur et la durée du cycle est mise à jour.

3 Intensif

Programme conseillé pour une vaisselle très sale, particulièrement adapté pour les poêles et les casseroles (ne pas utiliser avec la vaisselle délicate).

Vaisselle sale. Cycle quotidien, assure un rendement de nettoyage optimal et des performances de séchage en moins de temps.

5 Cristal

Programme pour la vaisselle délicate, plus sensible aux températures élevées, comme les verres et les tasses.

6 RAPIDE

Programme à utiliser pour la demi-charge de vaisselle légèrement sale sans résidus alimentaires séchés. N'a pas de phase de séchage.

7 Silencieux

Adéquat lorsque l'appareil fonctionne la nuit. Assure un nettoyage et des performances de séchage optimaux avec les plus faibles émissions de bruit.

8 Antibactérien

Vaisselle sale ou très sale, avec lavage antibactérien supplémentaire. Peut être utilisé pour effectuer l'entretien du lave-vaisselle.

9 PRELAVAGE

Utilisez ce programme pour rafraîchir la vaisselle qui sera lavée plus tard. N'utilisez pas de détergent avec ce programme.

10 Autonettoyant

Programme à utiliser pour effectuer l'entretien du lave-vaisselle, à réaliser uniquement lorsque le lave-vaisselle est VIDE en utilisant des détergents spécifiques conçus pour l'entretien du lave-vaisselle.

Remarques:

Il convient de noter que le cycle Rapide est destiné uniquement à la vaisselle légèrement sale.

Les OPTIONS peuvent être sélectionnées directement en appuyant sur la touche correspondante (voir PANNEAU DE COMMANDE).

Si une option n'est pas compatible avec le programme sélectionné (voir TABLEAU DES PROGRAMMES), le voyant correspondant clignote 3 fois et un bip se fait entendre. La fonction n'est pas activée.

MULTI multizone

ZONE S'il n'y a pas beaucoup de vaisselle à laver, la demi-charge peut être utilisée pour économiser de l'eau, de l'électricité, et du détergent. Sélectionnez un programme et appuyez ensuite sur la touche MULTIZONE : le voyant sur la touche s'illumine et le symbole du panier sélectionné s'affiche à l'écran. Par défaut, l'appareil lave la vaisselle sur tous les paniers. Pour seulement laver la vaisselle sur un panier particulier, appuyez plusieurs fois sur cette touche:

1 L - s'affiche à l'écran (panier supérieur seulement) 3 s'affiche à l'écran (compartiment à couver seulement) s'affiche à l'écran (l'option est ÉTEINTE et l'appareil lave la vaisselle sur tous les paniers).

Chargez seulement le panier supérieur ou inférieur, et réduisez la quantité de détergent en conséquence.

Si le panier supérieur est enlevé, appliquez le détergent directement dans la cuve au lieu du distributeur de détergent.

Cette option permet de réduire la durée des programmes principaux tout en conservant les niveaux de rendement du lavage et du séchage.

Après avoir sélectionné le programme, appuyez sur la touche TURBO et le voyant s'illumine. Appuyez de nouveau sur la touche pour annuler l'option.

Verrouillage des commandes

En appuyant pendant au moins 3 secondes sur la touche TURBO, la fonction VERROUILAGE s'active. La fonction VERROUILAGE désactive le panneau de commande à l'exception de la touche MARCHE/ARRÉT. Appuyez à nouveau sur la touche pour désactiver le VERROUILAGE.

Robinet d'eau fermé - alarme

Clignote lorsqu'il n'y a pas d'arrivée d'eau ou que le robinet d'eau est fermé.

Grâce aux jets haute pression supplémentaires, cette option fournit un lavage plus intensif et puissant dans le panier inférieur, dans la zone spécifique. Elle est recommandée pour le lavage des poêles et des casseroles. Appuyez sur cette touche pour activer POWER CLEAN (le voyant s'allume).

Ce réglage vous permet d'optimiser le rendement du programme selon le type de détergent utilisé.

Appuyez sur la touche PASTILLE (le voyant s'illumine, et le symbole correspondant s'illumine) si vous utilisez un détergent sous la forme d'une pastille (liquide de rinçage, sel, et détergent en une seule dose).

Si vous utilisez un détergent en poudre ou liquide, cette option devrait être éteinte.

Différé

Le début du programme peut être retardé pour une période entre 30 minutes et 24 heures.

1. Sélectionnez un programme et les options souhaitées. Appuyez sur la touche DIFFÉRÉ (plusieurs fois) pour retarder le début du programme. Régulable de 0:30 à 24 heures. Chaque fois que vous appuyez sur la touche, le départ différé est retardé de : 0:30 si la sélection est inférieure à 4 heures, 1:00 si la sélection est inférieure à 12 heures, 4 heures si la sélection est supérieure à 12 heures. Si vous appuyez sur la touche après avoir atteint 24 heures, le départ différé est désactivé.
2. Appuyez sur la touche Demarrer/Pause : la minuterie commence le compte à rebours ;
3. Une fois le temps écoulé, le voyant s'éteint et le programme démarre automatiquement. Si, pendant le compte à rebours, vous appuyez sur la touche Demarrer/Pause de nouveau, l'option DIFFÉRÉ est annulée et le programme sélectionné démarre automatiquement.

La fonction DIFFÉRÉ ne peut pas être réglée une fois le programme en cours.

Pour arrêter ou annuler le cycle en cours, vous pouvez utiliser la fonction Drainer. Si vous appuyez un long moment sur la touche Démarrer/Pause, la fonction

DRAINER s'active. Le programme en cours s'arrête et l'eau dans le lave-vaisselle est vidangée.

NaturalDry est un système de séchage à convection qui ouvre automatiquement la porte pendant/après la phase de séchage pour assurer une performance de séchage exceptionnelle chaque jour. La porte s'ouvre à la température qui est sûre pour les meubles de votre cuisine, donc la porte ne sera pas ouverte quand l'option TURBO sera activée.

À titre de protection supplémentaire contre la vapeur, une feuille de protection spécifique conçue est ajoutée avec le lave-vaisseau (en fonction du type de modèle - il peut être nécessaire de l'acheter). Pour voir comment monter la feuille de protection, consulter le (GUIDE D'INSTALLATION).

La fonctionnalité NaturalDry pourrait être désactivée par l'utilisateur comme suit:

• Pour DÉSACTIVER le émet un bip court. Allumer la machine, l'écran affiche „oOF".
• Pour ACTIVER : allumer, puis éteindre la machine. Maintenir le bouton P enfoncé pendant 5 s, au bout desquelles le lave-vaisseau émet un bip court. Allumer la machine, l'écran affiche „oOn".

PANIER supérieur

Chargez la vaisselle délicate et légère : verres, tasses, soucoupes, saladiers, verres, tasses, petits saladiers.

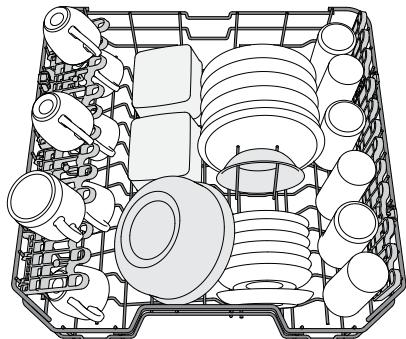

Exemple de chargement du panier supérieur

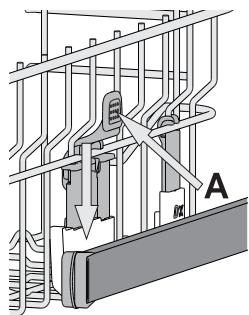

Ajuster la hauteur du PANIER supérieur

Vous pouvez ajuster la hauteur du panier supérieur : position élevée pour placer la vaisselle encombrante sur le panier inférieur et éviter les chocs avec le panier supérieur ; en créant plus d'espace en hauteur.

Le panier supérieur comprend un dispositif de réglage de la hauteur (voir figure). Sans appuyer sur les leviers, soulevez simplement le panier supérieur en le tenant par les côtes jusqu'à ce qu'il soit stable en position élevée. Pour abaisser le panier, appuyez sur les leviers A sur les côtes du panier et déplacez-le vers le bas. Nous vous conseillons fortement de ne pas ajuster la hauteur du panier lorsqu'il est chargé.

Ne JAMAIS soulever ou abaisser un seul côté du panier.

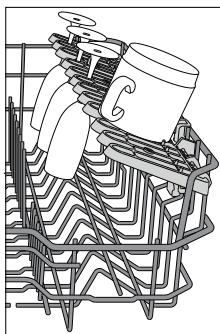

VOLETS Pliables à position réglable

Les volets pliables latéraux peuvent être pliés ou dépliés afin d'optimiser la disposition de la vaisselle à l'intérieur du panier.

Les verres de vin peuvent être placés de façon sécuritaire dans les volets pliables en insérant le pied de chaque verre dans la fente correspondante.

Selon le modèle:

• pour déplier les volets, il est nécessaire de les coulisser vers le haut et de les tourner ou de les vers le bas.
• pour replier les volets, il est nécessaire de les tourner et de les faire coul

PANIER inférieur

Pour les poêles, les couvercles, les plats, les saladiers, les couverts, etc. Les grands plats et les grands couvercles devraient être placés sur le côté pour éviter qu'ils n’entravent le fonctionnement des bras d’aspersion. Le panier inférieur comprend des supports rabattables qui peuvent être placés en position verticale pour charger des assiettes, ou en position horizontale (bas) pour faciliter le chargement des casseroles et des saladiers.

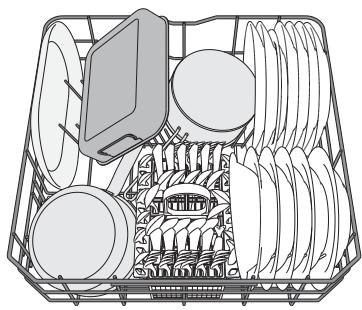

Exemple de chargement du panier inférieur

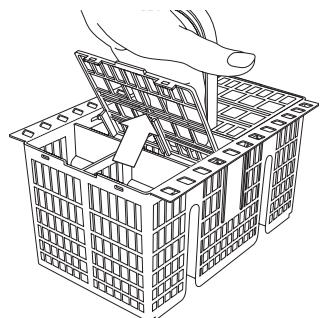

Panierà couvert

Le panier comprend des grilles supérieures pour placer les couverts plus facilement. Le panier à couvert doit uniquement être placé à l'avant du panier inférieur.

Les couteaux et autres ustensiles avec des bords tranchants doivent être placés dans le panier à couvert avec la pointe vers le bas, ou placés à l'horizontal dans le compartiment rabattable sur le panier supérieur.

POWER CLEAN® Sur le PANIER inférieur

Power Clean® utilise des jets d'eau spéciaux, situés à l'arrière de la cavité, pour laver les articles très sales avec une intensité plus élevée. Le panier inférieur comprend une zone d'espace, un support spécial qui se trouve à l'arrière du panier, qui peut être utilisé

pour supporter les poêles à frire et les moules dans une position verticale, prenant ainsi moins de place.

Placer les poêles et les casseroles face aux jets Power Clean® situés à l'arrière de la cuve et activez POWER CLEAN® sur le bandeau.

Comment utiliser Power Clean.

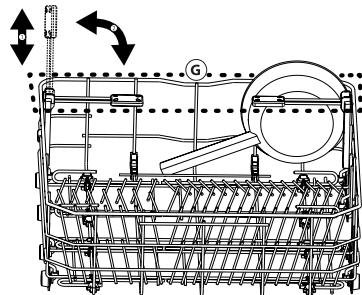

1. Réglez la zone Power Clean (G) en rabattant les supports pour assiettes arrière pour charger des casseroles.
2. Chargez les grands plats et les casseroles en les inclinant à la verticale dans la zone Power Clean. Les casseroles doivent être inclinées dans la direction des jets d'eau haute pression.

1. Vérifier le branchement de l'eau

Assurez-vous que l'appareil est raccordé à un réseau d'alimentation et que le robinet de l'eau est ouvert.

2. Allumer le lave-vaisselle

Appuyez sur la touche MARCHE/ARRÊT.

3. Charger les paniers

(Voir CHARGEMENT DES PANIERS).

5. Choisir le programme et personnaliser le CYCLE

Sélectionnez le meilleur programme selon le type de vaisselle et le niveau de saleté (voir DESCRIPTION DES PROGRAMMES) en appuyant sur la touche P.

Sélectionnez les options désirées (voir OPTIONS ET FONCTIONS).

6. DEMARRER

Démarrez le cycle de lavage en appuyant sur la touche DÉPART/Pause. Vous entendez un bip lorsque le programme démarre.

7. Fin du CYCLE de LAVAGE

La fin du cycle est indiquée par les bips et l'affichage indique END. Ouvrez la porte et éteignez l'appareil en appuyant sur la touche MARCHE/ARRET. Pour éviter de vous brûler, attendez quelques minutes avant de décharger la vaisselle. Déchargez les paniers en commençant par le premier inférieur.

L'appareil s'éteint automatiquement durant des périodes d'inactivité prolongées pour réduire la consommation d'énergie. Si la vaisselle est légèrement sale ou si elle a été rincée avec de l'eau avant d'être placée dans le lave-vaisselle, réduisez la quantité de détergent utilisée en conséquence.

Modifier un programme en COURS

Si vous avez sélectionné le mauvais programme, vous pouvez le changer si c'est fait au début du cycle : appuyez sur la touche MARCHE/ARRÉT pour éteindre l'appareil. Rallumez l'appareil en appuyant sur la touche MARCHE/ARRÉT et sélectionnez le nouveau cycle de lavage et les options désirées ; démarrez le cycle en appuyez sur la touche DÉPART/PAUSE.

Ajouter de la vaissele

Sans eteindre l'appareil, ouvre la porte (attention a la vapeur CHAUBE!) et placez la vaisselle a l'intérieur du lave-vaisselle. Fermez la porte et appuyez sur la touche DEPART/Pause, le cycle demarre au point où il a ete interrompu.

Si la porte est ouverte durant le cycle de lavage, ou s'il y a une panne de courant, le cycle s'interrompt. Une fois la porte refermée ou le courant électrique restauré, pour redémarrer le cycle à partir du point où il a été interrompu, appuyez sur la touche DÉPART/Pause.

Pour désactiver le MODE DEMO, les actions suivantes doivent être réalisées dans l'ordre, sans interruptions. Allumez la machine puis réteignez-la. Appuyez sur le bouton DIFFÉRÉ jusqu'à ce que le signal sonore retentisse. Rallumez la machine. Le témoin « dOF » clignote puis s'éteint.

Conseils

Avant de charger les paniers, enlevez tous les résidus de nourriture sur la vaisselle et videz les verres. Vous n'avez pas besoin de rincer la vaisselle avant de la placer dans le lave-vaisselle.

Placez la vaisselle pour qu’elle tienne bien en place et ne risque pas de tomber ; et placez les récipients avec les ouvertures vers le bas et les parties concaves/convexes côte à côte pour permettre à l’eau d’atteindre toutes les surfaces et couler librement.

Avertissement : les couvercles, poignées, plaques et poêles à frire n’empêchent pas les bras d’aspersion de tourner. Placez les petits articles dans le panier à couvert. La vaisselle et les casseroles très sales devraient être placées sur le panier inférieur car les jets d’eau sont plus forts dans cette section et permettent un meilleur rendement lors du lavage. Après avoir chargé l’appareil, assurez-vous que les bras d’aspersion peuvent bouger librement.

Vaisselle qui NE convient PAS

Vaiselle et couverts en bois. - Verres décoratifs délicats, produits artisanaux, et vaisselle antique. Les garnitures ne sont pas résistantes. - Les pièces en matériel synthétique qui ne supportent pas les hautes températures. La vaisselle en cuivre ou en étain. La vaisselle tachée de cendre, de cire, de graisse lubrifiante, ou d'encre.

Les couleurs des garnitures de verre et des pièces d'aluminium/argent peuvent changer et ternir durant le cycle de lavage. Certains types de verre (p. ex. les objets en cristal) peuvent aussi après plusieurs cycles de lavage.

VERRES et vaissellée endommagés

• Seulement utiliser des verres ou de la porcelaine qui sont lavables au lave-vaisselle conformément aux recommandations du fabricant. Utilisez un détergent doux, ajustat pour la vaisselle.
• Retirez les verres et les couverts du lave-vaisselle aussitôt que le cycle de lavage est terminé

Astuces sur l'économie d'énergie

• Lorsque le lava-vaisselle domestique est utilisé conformément aux instructions du fabricant, le lavage de la vaisselle dans un lava-vaisselle consomme habituellement MOINS D'ENERGIE et d'eau que le lavage à la main.
• Afin d'optimiser l'efficacité du lave-vaisselle, il est recommandé de débuter le cycle de lavage une fois que le lave-vaisselle est totalement chargé. Le chargement du lave-vaisselle domestique jusqu'à la capacité indiquée par le fabricant contribuera à économiser de l'énergie et de l'eau. Vous trouverez des informations sur le chargement correct de la vaisselle dans le chapitre CHARGEMENT DES PANIERS. En cas de chargement partiel, il est recommandé d'utiliser des options de lavage spécifiques si elles sont disponibles (Demi-charge / Zone Wash/ Multi Zone), en remplissant uniquement les paniers sélectionnés. Un chargement incorrect ou une surcharge du lave-vaisselle peut augmenter l'utilisation des ressources (telles que l'eau, l'énergie et le temps), et augmenter le niveau de bruit, en réduisant les performances de nettoyage et de séchage.
• Un préincage manuel des éléments de vaisselle provoque une augmentation de la consommation d'eau et d'énergie et n'est pas recommandé.

Pour éviter les odeurs et les dépôts qui pourraient s'accumuler dans le lave-vaisselle, lancer un programme à haute température au moins une fois par mois. Utilisez une cuillère à café de détergent et lancez le programme sans vaisselle pour nettoyer l'appareil.

Nettover l'ensemble filtre

Nettoyez régulièrement l'ensemble filtré pour éviter qu'il ne s'obstrue et pour permettre aux eaux usées de bien s'éliminer.

L'utilisation du lave-vaisselle avec des filtres obstrués ou des objets étrangers à l'intérieur du système de filtration ou des bras de pulvérisation peut provoquer un dysfonctionnement de l'unité, provoquant une perte de performances, un fonctionnement bruyant ou une utilisation supérieure des ressources.

L'ensemble filtré comprend trois filtres qui séparent les résidus de nourriture de l'eau de lavage pour ensuite faire circuler l'eau.

N'utilise pas le lave-vaisselle sans les filtres ou si un filtre est mal ajusté.

Au moins une fois par mois ou tous les 30 cycles, vérifie l'assemblage du filtre et si nécessaire, nettoyez-le minutieusement sous l'eau courante, en utilisant une brosse non-métallique et en suivant les instructions ci-dessous:

1. Tournez le filtre cylindrique A dans le sens antihoraire et retirez-le (Fig. 1).
2. Enlevez le panier du filtre B en appliquant une légère pression sur les volets latéraux (Fig. 2).
3. Retirez la plaque du filtre en acier inoxydable C (Fig. 3).
4. Si vous trouvez des objets étrangers (comme du verre brisé, de la porcelaine, des os, des pépins de fruits, etc), enlevez-les minutieusement.
5. Inspecter la cavité et enlever les résidus de nourriture. NE JAMAIS ENLEVER la protection de la pompe du cycle de lavage (détails en couleur noir) (Fig 4).

Après avoir nettoyé les filtres, assemblez de nouveau l'ensemble filtré et remettez-le en place correctement ; c'est très important pour que le lave-vaisselle garde son efficacité.

Nettoyer le TUYAU d'arrivée d'eau

Si les tuyaux d'eau sont neufs ou s'ils n'ont pas été utilisés depuis longtemps, laissez l'eau couler pour vous assurer qu'il n'y a pas d'impureté ou de saleté avant de les brancher. Si vous n'effectuez pas cette opération, l'arrivée d'eau pourrait se boucher et endommager le lave-vaiselle.

Nettoyer les BRAS d'aspersion

À l'occasion, des résidus de nourriture s'incrustent dans les bras d'aspersion et bloquent les trous utilisés pour asperger de l'eau. Il est donc conseillé de vérifier les bras de temps en temps et de les nettoyer avec une petite brosse non métallique.

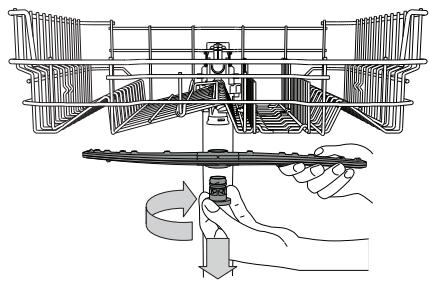

Pour enlever le gicleur supérieur, tournez l'anneau de verrouillage en plastique dans le sens horaire. Le bras d'aspersion supérieur doit être replaced de façon que le cote avec le plus grand nombre de trous est place vers le haut.

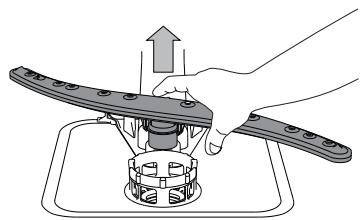

Le bras d'aspersion inférieur peut être enlevé en le tirant vers le haut.

Système adoucisseur d'eau

L'adoucisseur d'eau réduit automatiquement la dureur de l'eau, en empêchant ainsi la formation de calcaire sur la résistance, et en contribuant également à une meilleure performance de nettoyage.

La fréquence de régénération dépend du réglage du niveau de dureté de l'eau - la régénération a lieu une fois tous les 6 cycles Eco avec un niveau de dureté de l'eau réglé à 3.

Le processus de régénération a lieu en fin de cycle pendant que le lave-vaisselle est à l'arrêt. Au début du cycle suivant, le rinçage des résines permet d'évacuer tout le calcaire précipité et le saumur résiduel.

• Une régénération simple consomme: 3,5 L d'eau;
• Prend jusqu'à 5 minutes supplémentaires pour le cycle;
• Consomme moins de 0,005 kWh d'énergie.

Si votre lave-vaiselle ne fonctionne pas correctement, vérifiez si le problème peut être résolu en suivant la liste ci-après. Pour d'autres erreurs ou problèmes, contactez le Service après-vente agréé dont les coordonnées peuvent être trouvées dans le livret de garantie. Les pièces de rechange seront disponibles pour une période allant jusqu'à 7 ou jusqu'à 10 ans, selon les exigences spécifiques du règlement.

PROBLÉMES	CAUSES POSSIBLES	SOLUTIONS
L'indicateur del est allumé	Le réserveir de sel est vide. (Après le replissage, il est possible que levoyant du niveau de sel régénérant ne s'éteigne qu'au bout de plusieurs cycles de lavage).	Remplissez le réserveir de sel régénérant (pour plus d'informations, reportez-vous à la page 2).Réglez la durée de l'eau - reportez-vous au tableau de la page 2.
Le voyage de liquide de rincege est allumé	Le distributeur de liquide de rincege est vide.(Après le replissage, il est possible que levoyant du niveau de liquide de rincege ne s'éteigne qu'au bout de plusieurs cycles de lavage).	Remplissez le distributeur de liquide de rincege (pour plus d'informations, reportez-vous à la page 2).
Le lave-vaiselle ou les commandes ne fonctionnent pas.	L'appareil n'est pas bien branché.	Insérez la fiche dans la prise de courant.
	Panne de courant.	Pour des raisons de sécurité, le lave-vaiselle ne redémarrera pas automatiquement lors du retour de l'alimentation électrique. Appuyez sur le bouton DÉPART/Pause pour reprendre le cycle.
	La portedu lave-vaiselle n'est pas fermée.Broche NaturalDry non entree	Poussez vigoureusement la porte pour entendre le « clic ».
	Le cycle est interrompu par une ouverture de la portesupérieure à 4 secondes.	Fermer la porte et appuyer sur DÉPART/Pause.
	Les commandes ne fonctionnent pas. L'afficheur indique : F9 ou F12 et les voyants Marche/Arrêt et DEPART/Pause clignotent rapidement.	Éteindre l'apparéil en appuyant sur la touche MARCHE/ARRÊT, rallumez-le environ une minute après, et renclaze le programme. Si le problème persisté, débranchez l'apparéil pendant 1 minute, puis rebranchez-le
Le lave-vaiselle ne se vidange pas.	Le cycle de lavage n'est pas encore terminé.	Attendre que le cycle se termine.
	Le tuyau de vidange est plié.	Assurez-vous que le tuyau de vidange n'est pas plié (voir CONSIGNES D'INSTALLATION).
	Le conduit de vidange de l'évier est bouché.	Nettoyez le conduit de vidange de l'évier.
	Le filtre est bouché par des résidues de nourriture	Nettoyez le filtre (voir NETTOYAGE DE L'ENSEMBLE FILTR).
Le lave-vaiselle fait beaucoup de bruit.L'afficheur indique: F3 et les voyants Marche/Arrêt et DEPART/Pause cli-gnotent rapidement.	La vaiselle s'entrechoque.	Replacez la vaiselle (voir CHARGEMENT DES PANIERS).
	Il y a une trop grande quantité de mousse.	Le détergent a été mal mesuré ou il n'est pas adéquat pour les lave-vaiselles (voir REMPLIR LE DISTRIBUTEUR DE DÉTERGENT). Reliance le lave-vaiselle en appuyant sur la touche DRAINDER (voir OPTIONS ET FONCTIONS) et lancez un nouveau programme sans détergent.
La vaiselle n'est pas propre.	La vaiselle n'est pas bien placée.	Replacez la vaiselle (voir CHARGEMENT DES PANIERS).
	Les bras d'aspersion ne bougent pas librement, ils sont gènés par la vaiselle.	Replacez la vaiselle (voir CHARGEMENT DES PANIERS).
	Le cycle de lavage est trop délicat.	Sélectionnez le cycle de lavage approprié (voir TABLEAU DES PROGRAMMES).
	Il y a une trop grande quantité de mousse.	Le détergent a été mal mesuré ou il n'est pas adéquat pour les lave-vaiselles (voir REM-PLIR LE DISTRIBUTEUR DE DÉTERGENT).
	Le bouchon du compartment de liquide de rincege n'est pas bien fermé.	Assurez-vous que le bouchon du distributeur de liquide de rincege est fermé.
	Le filtre est sale ou bouché.	Nettoyez l'ensemble de filtre (voir NETTOYAGE ET ENTRETIEN).
	Il n'y a pas de sel.	Remplir le réservoir de sel (voir REMPLIR LE RÉSERVOIR DE SEL).
L'eau n'arrive pas au lave-vaiselle.L'afficheur indique: et F6 et les voyants Marche/arrêt et DEPART/Pause cli-gnotent rapidement.	L'alimentation d'eau est vide ou le robinet est fermé.	Assurez-vous qu'il y a de l'eau dans le circuit d'alimentation ou que le robinet est ouvert.
	Le tuyau d'accrée est plié.	Assurez-vous que le tuyau d'entrée n'est pas plié (voir INSTALLATION) reprogrammez le lave-vaiselle et relancez-le.
	Le tamis dans le tuyau d'accrée d'eau est obstrué; il est nécessaire de le nettoyer.	Après avoir complété la vérification et le nettoyage, éteignez et rallumez le lave-vais-selle et redémarrez le programme.
Le lave-vaiselle terminé le cycle prématurément.L'afficheur indique: F15 et les voyants Marche/arrêt et DEPART/Pause cli-gnotent rapidement.	Le tuyau de vidange est positionné trop bas ou se vide dans le système d'évacuation domestique.	Vérifiez si l'extrémité du tuyau de vidange est placeé à la hauteur correcte (voir INSTALATION). Vérifiez la vidange dans le système d'évacuation domestique, installez une vanne d'admission d'air si nécessaire.
	De l'air estprésent dans l'alimentation en eau.	Vérifiez si l'alimentation en eau présente des fuites ou d'autres problèmes liassant entrer de l'air.

Vous trouvez les documents normatifs, la documentation standard, le classement des pièces de rechange et des informations supplémentaires sur les produits:

• En visitant notre site web docs.whirlpool.eu et parts-selfservice.whirlpool.com
• En utilisant le code QR
• Vous pouvez également contacter notre Service après-vente (voir numéro de téléphone dans le livre de garantie). Lorsque vous contactez notre Service après-vente, veuillez indiquer les codes figurant sur la plaque signalétique de l'appareil.

Les informations relatives au modèle peuvent être trouvées en utilisant le QR-Code figurant sur l'étiquette énergétique. L'étiquette comprend également l'identifiant du modèle qui peut être utilisé pour consulter le portail du registre sur le site https://eprel.ec.europa.eu.
