Type de produit	Réfrigérateur-congélateur
Marque	HAIER
Modèle	HBI6FMA
Dimensions (L × P × H)	700 × 675 × 1900 mm
Alimentation électrique	220-240 V ~ 50 Hz
Puissance absorbée	120 W
Courant nominal	1,5 A
Classe d'efficacité énergétique	A+
Consommation énergétique annuelle	387 kWh/an
Volume net réfrigérateur	303 L
Volume net congélateur	121 L
Volume net total	424 L
Capacité de congélation	14 kg/24h
Autonomie en cas de panne	20 h
Réfrigérant	R600a (isobutane) 62 g
Niveau sonore	40 dB(A)
Classe climatique	SN/N/ST/T (10 °C à 43 °C)
Dégivrage	Automatique
Éclairage intérieur	LED (12 V, 2 W max)
Fonctions spéciales	Super réfrigération, Super congélation, Mode Vacances, Multifonction, My Zone (Fruits & légumes, 0°C Fresh, Q-Cool)
Accessoires inclus	Bac à glaçons, plateau à œufs, 3 entretoises
Type d'installation	Posé libre

FOIRE AUX QUESTIONS - HBI6FMA HAIER

Comment régler la température du réfrigérateur ?

Déverrouillez le panneau (touche « G » 3 secondes). Appuyez sur la touche « A » pour sélectionner le compartiment réfrigérateur, puis appuyez successivement jusqu'à la température souhaitée (1 °C à 9 °C). Confirmez en appuyant sur une autre touche ou attendez 5 secondes.

Comment activer la fonction Super congélation ?

Déverrouillez le panneau (touche « G » 3 secondes). Appuyez sur la touche « F » (Super congélation). L'indicateur « f » s'allume. La fonction se désactive automatiquement après 50 heures ou en appuyant à nouveau.

Que faire en cas de fuite de gaz réfrigérant ?

L'appareil contient du R600a (inflammable). Ne provoquez pas de flamme ni d'étincelle. Aérez la pièce, ne débranchez pas l'appareil, et contactez le service client.

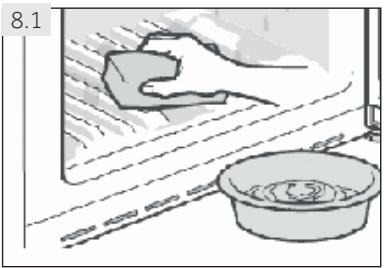

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil. Utilisez une éponge douce imbibée d'eau tiède et d'un détergent doux. Rincez avec un torchon humide. Ne pas utiliser de produits abrasifs, de vapeur ou d'eau chaude sur les clayettes en verre.

Pourquoi l'appareil fait-il du bruit ?

Des bruits légers (ronronnement, eau qui coule) sont normaux. Si le bruit est fort, vérifiez que l'appareil est de niveau et ne touche pas d'objets. Le système anti-condensation peut produire un léger ronronnement.

Comment utiliser le tiroir My Zone ?

Sélectionnez la fonction souhaitée avec la touche « C » : Fruits & légumes, 0 °C Fresh (viandes, frais) ou Q-Cool (boissons). Une fonction doit toujours être active. La température par défaut est 0 °C.

Que faire en cas de coupure de courant ?

Les aliments restent froids environ 20 heures. Ouvrez la porte le moins possible. Si la panne dure plus longtemps, placez des glaçons dans un récipient au-dessus du réfrigérateur. Vérifiez les aliments au retour du courant.

Comment dégivrer l'appareil ?

Le dégivrage est automatique. Aucune action manuelle n'est nécessaire. L'eau de dégivrage s'évapore automatiquement.

Comment changer la lampe LED ?

La lampe LED doit être remplacée uniquement par le fabricant ou un professionnel agréé. Contactez le service client si elle est défectueuse.

Que signifie l'alarme sonore ?

L'alarme retentit si la porte du réfrigérateur reste ouverte plus d'une minute. Fermez-la pour arrêter l'alarme. Si la porte reste ouverte 7 minutes, l'éclairage s'éteint automatiquement.

MODE D'EMPLOI HBI6FMA HAIER

Manuel d'utilisation

Réfrigérateur-congélateur

HB16FMAA

HB16FBAA

HB16FMAAA

HB16FBAAA

Nous vous remercions d'avoir acheté un produit Haier.

Veuillez lire attentivement ces instructions avant d'utiliser l'appareil. Ces instructions contiennent des informations utiles pour bien utiliser cet appareil et vous assurer une installation, une utilisation et un entretien sécurisés et corrects.

Veuillez conserver ce manuel et vous y référer pour une utilisation sécurisée et correcte de l'appareil.

Si vous vendez, donnez ou abandonnez l'appareil pour cause de déménagement, assurez-vous de laisser ce manuel afin que le prochain utilisateur puisse maîtriser l'appareil, notamment les règles de sécurité.

Légende

Avertissement - Consignes importantes de sécurité

Renseignements généraux et conseils

Informations sur l'environnement

Mise au rebut

Contribuez à la protection de l'environnement et de la santé humaine. Veuillez mettre les emballages au rebut dans les espaces prévus pour leur recyclage. Contribuez à recycler les déchets d'appareils électriques et électroniques. Ne mettez pas au rebut les appareils marqués de ce symbole avec les déchets ménagers. Veuillez déposer l'appareil à votre usine de recyclage locale, ou prendre contact avec votre bureau municipal.

AVERTISSEMENT !

Risque de blessure ou d'asphyxie !

Les réfrigérants et les gaz doivent être mis au rebut par des professionnels. Avant toute mise au rebut, assurez-vous que la tuyauterie du système de réfrigération n'est pas endommagée. Débranchez l'appareil du secteur. Coupez les câbles de réseau et mettez-les au rebut. Retirez les plateaux et coffrets ainsi que le verrou de porte et les joints, pour éviter qu'un enfant ou un animal domestique ne reste coincé dans l'appareil.

1- Consignes de sécurité 4 2- Utilisation prévue 9 3- Description du produit 10 4- Panneau de commande 11 5- Utilisation 12 6- Conseils pour économiser de l'énergie 20 7- Équipement 21 8- Entretien et nettoyage 24 9- Dépannage 26 11- Informations techniques 32 12- Service client 33

1- Consignes de sécurité

Avant de mettre l'appareil en marche pour la première fois, veuillez lire les consignes de sécurité ci-après :

AVERTISSEMENT !

Avant la première utilisation

Vérifiez que l'appareil n'a subi aucun dommage lié au transport. Retirez tous les emballages et tenez-les hors de portée des enfants. Attendez au moins deux heures avant d'installer l'appareil pour une meilleure efficacité du système de réfrigération. Il faut toujours au moins deux personnes pour la manipulation de l'appareil car il est lourd.

Installation

• Placez l'appareil dans un endroit bien ventilé. Laissez un espace d'au moins 20 cm de haut et 10 cm autour de l'appareil.
• Ne placez jamais l'appareil dans une zone ou à un endroit humide où il pourrait être éclaboussé par de l'eau. Nettoyez et séchez les éclaboussures d'eau et les taches à l'aide d'un chiffon doux et propre.
• N'installez pas l'appareil en direction des rayons solaires ou à proximité des sources de chaleur (par exemple, les cuisinières, chauffe-eau).
• Installez et positionnez l'appareil dans un espace adéquat en tenant compte de sa taille et de son utilisation. Tenez les ouvertures d'aération de l'appareil ou dans les structures encastrées libres de toute obstruction. Vérifiez que les informations électriques sur la plaque signalétique sont conformes à l'alimentation électrique. Si ce n'est pas le cas, veuillez contacter un électricien. L'appareil fonctionne avec une alimentation de 220~240 VCA/50 Hz. Des fluctuations anormales de tension peuvent entraîner un échec de démarrage ou endommager le régulateur de température ou le compresseur, ou l'appareil peut émettre un bruit anormal pendant le fonctionnement. Dans de tels cas, installez un régulateur automatique. Pour l'alimentation électrique, utilisez une prise avec terre facilement accessible. Mettez à la terre cet appareil.

AVERTISSEMENT!

Installation

Uniquement pour le Royaume-Uni : Cet appareil est équipé d'un cordon d'alimentation avec fiche à 3 fils (mise à la terre), répondant aux normes de la prise à 3 fils (mise à la terre). Ne coupez jamais et ne démontez jamais le troisième fil (mise à la terre). Une fois l'appareil installé, la fiche doit être accessible. N'utilisez pas d'adaptateurs multiprises ou de rallonges. Assurez-vous que le câble d'alimentation n'est pas sous le réfrigérateur. Évitez de marcher sur le câble d'alimentation. N'endommagez pas le circuit réfrigérant.

Utilisation quotidienne

Cet appareil peut être utilisé par des enfants âgés d'au minimum 8 ans, ainsi que par des personnes avec des capacités physiques, sensorielles ou mentales réduites ou sans expérience et connaissances, si elles sont supervisées ou ont été formées à l'utilisation sécurisée de l'appareil et comprennent les risques y relatifs. Tenez les enfants de moins de 3 ans hors de portée de l'appareil, sauf s'ils sont en permanence surveillés. Les enfants ne doivent pas jouer avec l'appareil. En cas de fuite de gaz froid ou de tout autre gaz inflammable aux alentours du réfrigérateur, arrêtez la vanne d'alimentation du gaz qui s'échappe, ouvrez les portes et fenêtres et ne débranchez pas ni ne branchez le câble d'alimentation de l'appareil ou de tout autre appareil. Assurez-vous que l'appareil est programmé pour fonctionner à une plage de température entre 10 et 43 °C. L'appareil pourrait ne pas bien fonctionner si vous le faites fonctionner pendant longtemps à une température en dessous ou au-dessus de la plage indiquée. - Ne placez pas des objets instables (objets lourds, récipients remplis d'eau) au-dessus du réfrigérateur pour éviter tout dommage corporel suite à une chute de l'objet ou un choc électrique causé par le contact avec l'eau. - Ne tirez pas sur les étagères de la porte. La porte pourrait se pencher, le rayon des bouteilles pourrait sauter ou l'appareil pourrait basculer.

1- Consignes de sécurité

AVERTISSEMENT!

Utilisation quotidienne

▸ Ouvrez et fermez les portes uniquement à l'aide des poignées. L'espace entre les portes et le placard est très réduit. N'introduisez pas vos mains dans ces endroits pour éviter de vous coincer les doigts. Ouvrez ou fermez les portes du réfrigérateur uniquement lorsque les enfants ne se trouvent pas près du réfrigérateur. Évitez de ranger ou d'utiliser des produits inflammables, des explosifs ou des matières corrosives à l'intérieur ou autour de l'appareil. - Ne conservez pas de médicaments, de bactéries ou d'agents chimiques dans le réfrigérateur. Le présent réfrigérateur est un appareil électroménager. Il n'est pas recommandé de conserver des matériaux qui requièrent des températures strictes. Évitez de conserver des liquides dans des bouteilles ou des canettes (à l'exception de vins et spiritueux fortement alcoolisés), notamment des boissons gazeuses, car elles peuvent exploser pendant la congélation. Vérifiez le conditionnement des aliments si le congélateur devient plus chaud. - Ne programmez pas inutilement le compartiment réfrigérateur à une température basse. Les températures basses peuvent survenir lorsque les températures hautes sont programmées. Attention : Les bouteilles peuvent se casser. - Ne touchez pas les aliments congelés avec des mains mouillées (portez des gants). Surtout, ne mangez pas les sucettes glacées immédiatement après les avoir sorties du congélateur. Vous risquez une congélation de la langue ou la formation d'ampoules suite à la congélation. PREMIERS SOINS : placez votre langue sous le robinet avec la sucette. Ne la tirez pas de force ! - Ne touchez pas la surface intérieure du compartiment congélateur pendant qu'il est en marche, notamment avec les mains mouillées ; vos mains pourraient se congeler sur la surface. ▸ Débranchez l'appareil en cas de coupure de courant ou avant de le nettoyer. Attendez au moins 5 minutes avant de redémarrer l'appareil, car plusieurs redémarrages endommagent le compresseur. - N'utilisez pas d'appareils électriques autres que ceux recommandés par le fabricant, à l'intérieur des compartiments de stockage d'aliments de l'appareil.

AVERTISSEMENT !

Entretien et nettoyage

Assurez-vous que les enfants sont sous surveillance lors du nettoyage et de l'entretien. - Débranchez l'appareil de l'alimentation électrique avant d'entreprendre tout entretien. Attendez au moins 5 minutes avant de redémarrer l'appareil car plusieurs redémarrages endommagent le compresseur. Tenez la fiche et non le cordon pour débrancher l'appareil. - Ne raclez pas le givre ou la glace à l'aide d'objets tranchants. N'utilisez pas de vaporisateurs, d'appareils de chauffage électriques, de sèche-cheveux, de nettoyants à vapeur ou toute autre source de chaleur afin d'éviter des dommages sur les parties en plastique. - N'utilisez pas d'appareils mécaniques ou des moyens autres que ceux recommandés par le fabricant pour accélérer le processus de dégivrage. Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant, son agent de service ou par des personnes qualifiées similaires afin d'éviter tout risque. - N'essayez pas de réparer, de démonter ou de changer vous-même l'appareil. En cas de réparation, veuillez contacter notre service clientèle. Dépoussiérez l'arrière de l'appareil au moins une fois par an afin d'éviter tout risque d'incendie, et pour réduire votre consommation énergétique. - N'utilisez pas de vaporisateur ou ne rincez pas l'appareil pendant le nettoyage. - N'utilisez pas un pulvérisateur d'eau ou nettoyant à vapeur pour nettoyer l'appareil. Ne nettoyez pas les rayons de congélation en verre avec de l'eau chaude. Le changement soudain de température pourrait briser le verre.

1- Consignes de sécurité

Informations sur le gaz frigorigène

AVERTISSEMENT!

Cet appareil contient du réfrigérant inflammable ISOBUTANE (R600a). Assurez-vous que le système de réfrigération n'est pas endommagé pendant le transport et l'installation. Une fuite de gaz frigorigène pourrait causer des dommages oculaires ou un incendie. Si un dommage est survenu, tenez-vous hors de sources d'incendie visibles, aérez correctement l'espace, ne branchez ou ne débranchez pas la prise d'alimentation de l'appareil ou de tout autre appareil. Informez le service clientèle.

En cas de contact avec les yeux, rincez abondamment les yeux avec de l'eau et consultez immédiatement un ophtalmologue.

ATTENTION!

Lorsque vous fermez la porte, le renfort vertical de la porte gauche doit être rabattu vers l'intérieur (1).

Si vous essayez de fermer la porte gauche et la bande verticale de porte n'est pas rabattue (2), rabattez-la d'abord, sinon elle frappera l'axe de fixation ou la porte droite. Vous constaterez alors des dommages lors du glissement de la porte ou des fuites.

Le renfort vertical de porte dispose d'un fil chauffant. La surface s'échauffera un peu, ce qui est tout à fait normal et n'affecte nullement le fonctionnement du réfrigérateur.

2.1 Utilisation prévue

Cet appareil a été conçu pour la réfrigération et la congélation des aliments. Il est destiné exclusivement pour des intérieurs chauds. Il n'est pas destiné à un usage commercial ou industriel.

Aucune modification ou altération de cet appareil n'est autorisée. Toute utilisation inadéquate vous expose à des risques et à la perte des droits de garantie.

2.2 Accessoires

Vérifiez les accessoires et la documentation suivant cette liste (Fig. 2.2) :

Bac à glaçons

Plateau à œufs

3 entretoises

Étiquette énergétique

Carte de garantie

Manuel de l'utilisateur

2.2

3- Description du produit

Remarque : Différences

En raison des modifications techniques et des divers modèles, certaines illustrations de ce manuel peuvent être différentes de votre modèle.

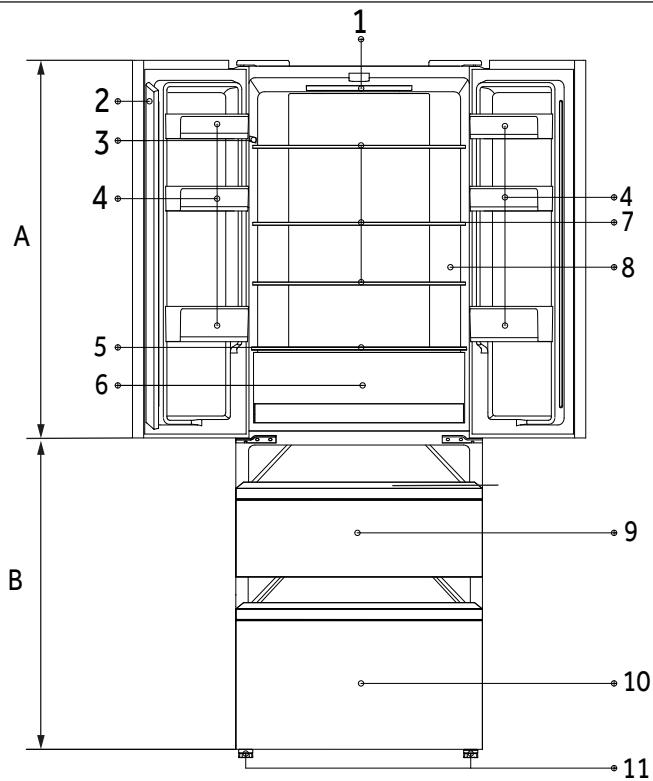

Images des appareils (Fig. 3)

3

A : Compartiment réfrigérateur

1 Lampe d'éclairage du réfrigérateur en LED 2 Poutre de porte 3 Plaque signalétique 4 Casier de porte 5 Couvercle en verre de My Zone 6 Tiroir My Zone 7 Étagère en verre 8 Indicateur de température O.K. (en option)

B : Compartiment congélateur

9 Tiroir de stockage de la partie supérieure du congélateur 10 Tiroir de stockage de la partie inférieure du congélateur 11 Pieds ajustables

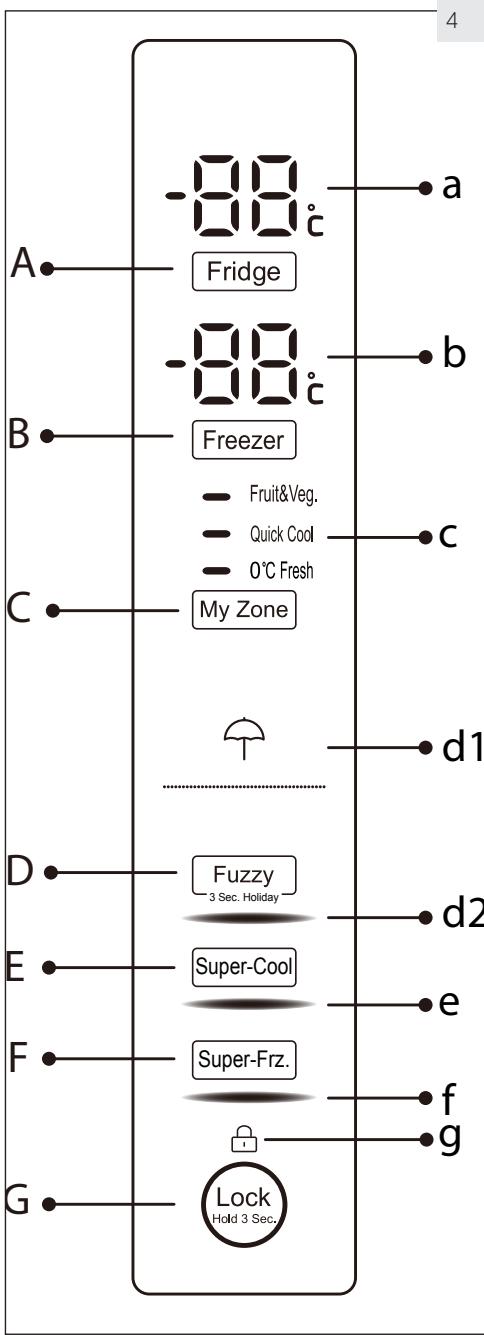

Panneau de commande (Fig. 4)

Touches :

A Réglage de la température du réfrigérateur B Réglage de la température du congélateur C Réglage MyZone D Sélecteur du mode Multifonction et activation/désactivation de la fonction Vacances E Activation/désactivation de la fonction Super réfrigération F Activation/désactivation de la fonction Super congélation G Verrouillage/déverrouillage du panneau

Indicateurs :

a Température du compartiment réfrigérateur b Température du compartiment congélateur c Fonction My Zone d1 Fonction Vacances d2 Mode Multifonction

e Fonction Super réfrigération f Fonction Super congélation g Verrouillage panneau de commande

5.1 Avant la première utilisation

Retirez tous les emballages et tenez-les hors de portée des enfants, puis mettez-les au rebut dans le respect de l'environnement. Nettoyez l'intérieur et l'extérieur de l'appareil avec de l'eau et un détergent doux avant de garder les aliments à l'intérieur. - Une fois l'appareil bien positionné et nettoyé, attendez au minimum 2 heures avant de le brancher à une source d'alimentation. Voir la Section INSTALLATION. - Pré-refrigérez les compartiments à fortes températures avant de charger les aliments. La fonction Super congélation permet de refroidir rapidement le compartiment congélateur. - Les températures du réfrigérateur et du congélateur sont automatiquement réglées à 5°C et -18°C respectivement. Ces derniers sont les réglages recommandés. Au besoin, vous pouvez modifier les températures manuellement. Reportez-vous au MODE RÉGLAGE MANUEL

Les boutons sur le panneau de commande sont des touches de détection qui répondent une fois que vous les effleurez avec le doigt.

5.3 Mise en marche / arrêt de l'appareil

L'appareil se met en marche une fois qu'on le branche à l'alimentation électrique.

Lorsque vous mettez l'appareil en marche pour la première fois, les températures actuelles du réfrigérateur et du congélateur (« a » et « b ») s'affichent à l'écran. L'affichage clignote. Il s'éteint 30 secondes après la fermeture des portes. Le panneau de verrouillage est peut-être actif.

Remarque : Préréglages

L'appareil est réglé à la température recommandée de 5 °C (réfrigérateur) et -18 °C (congélateur). Sous une température ambiante normale, nul besoin de régler la température. Le mode de préréglage du compartiment My Zone est 0 °C. Une fois que l'appareil est mis en marche et débranché de l'alimentation électrique principale, il faut 12 heures pour que les bonnes températures soient atteintes.

Videz l'appareil avant de l'arrêter. Pour arrêter l'appareil, débranchez sa prise de l'alimentation électrique.

5.4 Mode Veille

L'écran d'affichage s'éteint automatiquement 30 secondes après la pression d'une touche. L'écran se verrouille automatiquement. Il se rallume automatiquement lorsque vous appuyez sur une touche ou lorsque vous ouvrez la porte/le tiroir.

5.5 Verrouillage/Déverrouillage du panneau

Remarque : Verrouillage du panneau

Pour éviter toute activation, le panneau de commande se verrouille automatiquement si aucune touche n'est appuyée pendant 30 secondes. Pour tout réglage, le panneau de commande doit être déverrouillé.

• Appuyez sur la touche « G » pendant 3 secondes pour verrouiller toutes les touches du panneau et éviter toute activation (Fig. 5.5). L'indicateur correspondant « d » s'affiche à l'écran. Pour déverrouiller le panneau de commande, appuyez une seconde fois sur cette touche.

5.6 Alarme d'ouverture de la porte

Lorsqu'une des portes du réfrigérateur reste ouverte pendant plus de 1 minute, l'alarme d'ouverture de la porte résonne. Vous pouvez arrêter l'alarme en fermant la porte. Si la porte reste ouverte pendant plus de 7 minutes, la lumière à l'intérieur du compartiment et du panneau de commande s'éteint automatiquement.

5.7 Sélection du mode de fonction

Vous pourrez avoir besoin de programmer une des deux fonctions suivantes sur l'appareil :

5.7.1 Mode Multifonction

Si vous n'avez pas de besoin précis, nous vous recommandons d'utiliser le mode Multifonction :

En mode Multifonction, l'appareil peut automatiquement régler la température en fonction de la température ambiante et des variations de température à l'intérieur de l'appareil. Cette fonction est entièrement automatique.

1. Déverrouillez le panneau en appuyant sur la touche « F » s'il est verrouillé (Fig. 5.5).

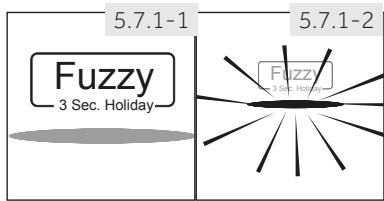

2. Appuyez sur la touche « D » (Multifonction) (Fig. 5.7.1-1).
3. L'indicateur « d2 » s'allume et la fonction est activée (Fig. 5.7.1-2).

En répétant les étapes précédentes ou en sélectionnant une autre fonction, la fonction susmentionnée peut être désactivée à nouveau.

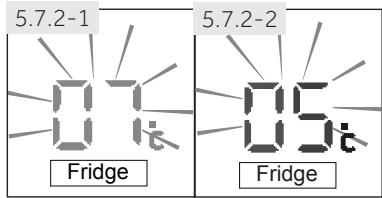

5.7.2 Réglage manuel

Si vous souhaitez régler la température de l'appareil manuellement pour conserver un aliment en particulier, vous pouvez régler la température à l'aide de la touche de réglage de température :

Remarque : Conflit avec d'autres fonctions

La température ne peut être réglée si une autre fonction (Super réfrigération, Super congélation, Vacances ou Multifonction) est activée ou si l'affichage est verrouillé. L'indicateur correspondant clignote en émettant un son.

5.7.2.1 Réglage de la température du réfrigérateur

1. Déverrouillez le panneau en appuyant sur la touche « F » s'il est verrouillé (Fig. 5.5).
2. Appuyez sur la touche « A » (Réfrigérateur) pour sélectionner le compartiment réfrigérateur. La température réelle du compartiment réfrigérateur s'affiche (Fig. 5.7.2-1).
3. Appuyez successivement sur la touche « A » (Réfrigérateur) jusqu'à ce que la valeur de température souhaitée clignote (Fig. 5.7.2-2). Un signal sonore retentit à chaque pression sur une touche. La température augmente par paliers de 1 °C, d'un minimum de 1 °C à un niveau maximum de 9 °C. La température maximale dans le réfrigérateur est de 5 °C. Les températures les plus froides entraînent une consommation d'énergie inutile.
4. Appuyez sur n'importe quelle touche à l'exception de la touche « A » (Réfrigérateur) pour confirmer, sinon le réglage se confirme automatiquement après 5 secondes. La température affichée cesse de clignoter.

5.7.2.2 Réglage de la température du congélateur

1. Déverrouillez le panneau en appuyant sur la touche « F » s'il est verrouillé (Fig. 5.5).
2. Appuyez sur la touche « B » (congélateur) pour sélectionner le compartiment congélateur. La température réelle du compartiment congélateur s'affiche (Fig. 5.7.2-3).
3. Appuyez successivement sur la touche « B » (congélateur) jusqu'à ce que la valeur de température souhaitée clignote (Fig. 5.7.2-4). Un signal sera émis à chaque fois que vous appuyez sur une touche. La température augmente par séquences de 1 °C de -15 °C à -24 °C. La température maximale dans le congélateur est de -18 °C. Les températures les plus froides signalent une consommation d'énergie inutile.
4. Appuyez sur n'importe quelle touche à l'exception de la touche « B » (congélateur) pour confirmer, sinon le réglage se confirme automatiquement après 5 secondes. La température affichée cesse de clignoter.

Remarque : Influence sur les températures

Les températures intérieures sont influencées par les facteurs suivants :

La température ambiante, la fréquence d'ouverture de la porte

La quantité d'aliments conservés, l'installation de l'appareil

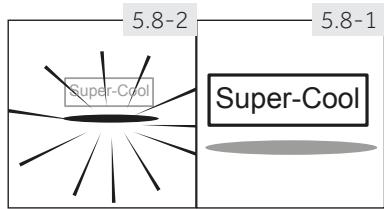

5.8 Fonction Super réfrigération

Activez la fonction Super réfrigération si vous voulez conserver une plus grande quantité d'aliments (par exemple après les achats). La fonction Super réfrigération accélère la réfrigération des aliments frais et aide à protéger les aliments déjà conservés de la chaleur. La température de fabrication varie de 0 à +1 °C.

1. Déverrouillez le panneau en appuyant sur la touche « F » s'il est verrouillé (Fig. 5.5).
2. Appuyez sur la touche « E » (Super réfrigération) (Fig. 5.8.-1).
3. L'indicateur « e » s'allume et la fonction est activée (Fig. 5.8.-2).

En répétant les étapes précédentes ou en sélectionnant une autre fonction, la fonction susmentionnée peut être désactivée à nouveau.

Remarque : Désactivation automatique

Cette fonction se désactivera automatiquement lorsque la température atteindra +2 °C ou après une utilisation de plus de 3 heures.

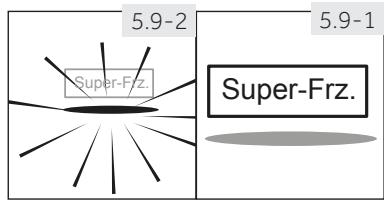

5.9 Fonction Super congélation

Les aliments frais doivent être congelés à fond le plus rapidement possible. Ceci permet de préserver au mieux les valeurs nutritives, l'apparence et le goût des aliments. La fonction Super congélation accélère la congélation des aliments frais et aide à protéger les aliments déjà conservés de la chaleur. Si vous voulez congeler une grande quantité d'aliments en une fois, il est recommandé de régler la fonction Super congélation 24 h à l'avance avant d'utiliser le compartiment de congélation. La température par défaut est de -24 °C.

1. Déverrouillez le panneau en appuyant sur la touche « F » s'il est verrouillé (Fig. 5.5).
2. Appuyez sur la touche « F » (Super congélation) (Fig. 5.9.-1).
3. L'indicateur « f » s'allume et la fonction est activée (Fig. 5.9.-2).

En répétant les étapes précédentes ou en sélectionnant une autre fonction, la fonction susmentionnée peut être désactivée à nouveau.

Remarque : Désactivation automatique

La fonction Super congélation se désactive automatiquement après 50 heures. L'appareil fonctionne ensuite à la température préalablement réglée.

5.10

Fuzzy

3 Sec. Holiday

5.10 Fonction Vacances

Cette fonction permet de régler la température du réfrigérateur de manière permanente à 17 °C.

Cela vous permet de garder la porte du réfrigérateur vide fermée sans odeur ni moisissure pendant votre longue absence (par exemple pendant les vacances). Vous êtes libre de régler la température du congélateur.

1. Déverrouillez le panneau en appuyant sur la touche « F » s'il est verrouillé (Fig. 5.5).
2. Appuyez sur la touche « D » (Multifonction) pendant 3 secondes (Fig. 5.10). L'indicateur « d1 » s'allume et la fonction est activée.

En répétant les étapes précédentes ou en sélectionnant une autre fonction, la fonction susmentionnée peut être désactivée à nouveau.

AVERTISSEMENT!

Sous la fonction Vacances, aucun aliment ne doit être conservé dans le réfrigérateur. La température de +17°C est trop élevée pour conserver des aliments.

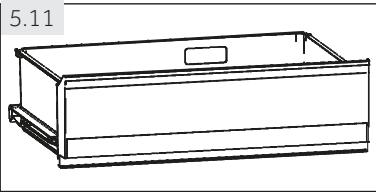

5.11 Tiroir My Zone

Le compartiment de congélation est équipé d'un tiroir My Zone (Fig. 5.11). Les fonctions ci-après sont disponibles :

5.11.1 Fonction Fruits et légumes.

Cette fonction est adaptée pour la conservation de fruits et de légumes frais.

Remarque : Fonction Fruits et légumes

Les fruits sensibles comme l'ananas, l'avocat, la banane et les raisins, ainsi que les légumes comme la pomme, l'aubergine, le haricot, le concombre, la courgette et les tomates, ou encore le fromage, ne doivent pas être conservés dans le tiroir My Zone.

5.11.2 Fonction 0°C Fresh

Cette fonction permet de régler la température dans le tiroir My Zone à 0°C. Cette fonction est appropriée pour la conservation de produits frais tels que la viande ou les denrées instantanées. La plupart des aliments conservent leur fraîcheur à 0°C, sans être pour autant congelés.

Remarque : Fonction 0°C Fresh

En raison de la variation de teneur en eau des viandes, les viandes qui moississent rapidement sont congelées à une température inférieure à 0 °C. Ainsi, coupez immédiatement la viande à conserver et gardez-la dans le rayon My Zone à une température inférieure à 0 °C.

5.11.3 Q-Cool (Réfrigération rapide)

Cette fonction permet de refroidir rapidement des boissons en canette. La température dans le compartiment MyZone est réalisée à +2 °C.

Remarque : Tiroir MyZone

L'une des trois fonctions du compartiment MyZone doit toujours être activée. Pour réduire la température du compartiment réfrigérateur, utilisez la fonction Q-Cool. Pour l'augmenter, utilisez la fonction Fruits et légumes.

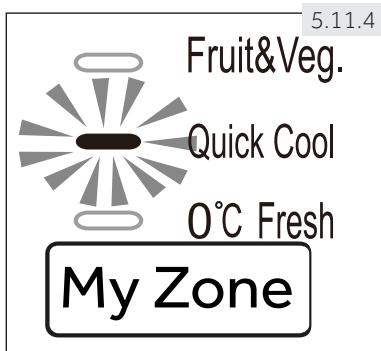

5.11.4 Sélection d'une fonction pour le compartiment MyZone

1. Déverrouillez le panneau en appuyant sur la touche « G » s'il est verrouillé (Fig. 5.5).
2. Appuyez successivement sur la touche « C » (MyZone) jusqu'à ce que la fonction « c » souhaitée clignote (Fig. 5.11.4).
3. Au bout de quelques secondes, l'indicateur « c » brille de manière permanente et le réglage est confirmé.

5.12 Conseils sur la conservation des aliments frais

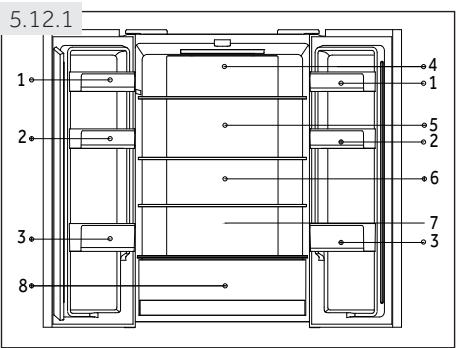

5.12.1 Conservation dans le compartiment réfrigérateur

▸ Maintenez votre réfrigérateur à une température inférieure à 5 °C. Les aliments chauds doivent être refroidis à température ambiante avant de les conserver dans l'appareil. - Les aliments à conserver dans le réfrigérateur doivent être lavés et séchés avant de les conserver. - Les aliments à conserver doivent être bien couverts pour éviter les odeurs ou une altération du goût. Ne conservez pas de grandes quantités d'aliments. Laissez de l'espace entre les aliments pour permettre à l'air froid de circuler entre eux, pour une meilleure réfrigération homogène. Les aliments consommés tous les jours peuvent être conservés à l'avant du rayon. Laissez un espace entre les aliments et les parois internes, pour que l'air y circule. Surtout, ne conservez pas d'aliments près des parois arrière : les aliments peuvent congeler et s'y coller. Évitez un contact direct entre les aliments (notamment les aliments huileux et acides) et la paroi interne, car les aliments huileux/acides peuvent l'éroder. Nettoyez l'huile/les acides qui sont sur les aliments. - Les aliments congelés peuvent se décongeler doucement dans le compartiment réfrigérateur. Ceci permet d'économiser l'énergie. Le processus de vieillissement des fruits et des légumes tels que la courgette, le melon, la papaye, la banane, l'ananas, etc. peut accélérer dans le réfrigérateur. Par conséquent, il est recommandé de les conserver dans le réfrigérateur. Cependant, le mûrissement des aliments complètement verts peut être retardé pendant un certain temps. Les oignons, l'ail, le gingembre, et autres légumes à racine se conservent à température ambiante. Les odeurs désagréables à l'intérieur du réfrigérateur signalent que quelque chose s'est versé et qu'il faut nettoyer. Voir ENTRETIEN ET NETTOYAGE. Les aliments différents doivent se conserver dans des rayons différents en fonction de leurs caractéristiques (Fig. 5.12.1).

1 Beurre, fromage, œufs, épices, etc. 2 Œufs, conserves, épices, etc. 3 Boissons, aliments en conserve. 4 Aliments marinés, conserves, etc. 5 Produits à base de viande, en-cas, etc. 6/7 Pâtes alimentaires, lait, tofu, produits laitiers, etc. 8 Tiroir My Zone : Fruits, légumes, salade (Fruits et légumes), boissons en cannettes (Q-Cool), aliments crus et frais (0°C Fresh)

5.12.2 Conservation dans le compartiment congélateur

Réglez la température de congélation à -18 °C. 24 heures avant la congélation, activez la fonction Super congélation ; pour de petites quantités d'aliments, 4 à 6 heures suffisent. - Les aliments chauds doivent être refroidis à température ambiante avant d'être placés dans le congélateur. - Les aliments découpés en petits morceaux se congèlent plus rapidement et se décongèlent aussi facilement pour la cuisson. Le poids recommandé pour chaque portion est inférieur à 2,5 kg. Il est préférable de conditionner les aliments avant de les conserver dans le congélateur. L'extérieur de l'emballage doit être sec pour éviter que les sachets ne collent les uns aux autres. Le matériau d'emballage doit être sans odeur, hermétique et non toxique. Pour éviter de dépasser le temps de conservation, veuillez inscrire la date de congélation, l'heure et le nom de l'aliment sur l'emballage, en fonction des temps de conservation des différents aliments. ▷ AVERTISSEMENT ! Les acides, les alcalis, le sel, etc. peuvent éroder la surface intérieure du congélateur. Ne placez pas les aliments contenant ces substances (par exemple les poissons d'eau profonde) directement sur les surfaces intérieures. L'eau salée dans le congélateur doit être immédiatement nettoyée. Évitez de dépasser la durée recommandée par le fabricant pour la conservation des aliments. Ne sortez que la quantité d'aliments nécessaire du congélateur. - Consommez rapidement les aliments décongelés. Les aliments décongelés ne peuvent être recongelés que s'ils sont préalablement cuits, auquel cas ils ne sont pas comestibles. - Ne gardez pas une trop grande quantité d'aliments dans le congélateur. Veuillez vous référer à la capacité de congélation du congélateur - voir les DONNÉES TECHNIQUES ou les informations sur la plaque signalétique. - Les aliments peuvent se conserver dans le congélateur à une température d'au moins -18 °C pendant 2 à 12 mois, selon leurs caractéristiques (par exemple, la viande : 3-12 mois, les légumes : 6-12 mois). Lorsque vous congelez des aliments frais, évitez de les mettre contre des aliments déjà congelés. Risque de décongélation !

5.12.3 Lorsque vous conservez des aliments surgelés, veuillez suivre les instructions suivantes :

Suivez toujours les instructions des fabricants concernant le temps de conservation de ces aliments. Ne dépassez pas ces délais ! - Faites en sorte que le temps entre l'achat et la conservation soit le plus court possible pour préserver la qualité de l'aliment. - Achetez des aliments surgelés qui peuvent se conserver à une température de -18 °C ou moins. Évitez d'acheter des aliments qui ont du givre ou de la glace sur l'emballage - cela indique que ces aliments ont été partiellement décongelés puis recongelés à un moment donné - la montée de température affecte la qualité des aliments.

Conseils pour économiser de l'énergie

Assurez-vous que l'appareil est suffisamment ventilé (voir INSTALLATION). N'installez pas l'appareil en direction des rayons solaires ou à proximité des sources de chaleur (par exemple, les cuisinières, chauffe-eau). - Évitez de faire fonctionner l'appareil à une température inutilement BASSE. La consommation énergétique augmente lorsque l'appareil fonctionne à des températures basses. Les fonctions telles que SUPER CONGÉLATION consomment plus d'énergie. Laissez les aliments refroidir avant de les mettre dans l'appareil. Ouvrez la porte de l'appareil le moins possible et le plus brièvement possible. Ne remplissez pas l'appareil pour ne pas obstruer le flux d'air. Évitez que l'air n'entre dans les aliments emballés. - Maintenez toujours les joints de porte propres pour que la porte se ferme correctement. Dégivrez les aliments congelés dans le compartiment de congélation.

Remarque : Différences en fonction des modèles

Selon le modèle, votre produit pourrait ne pas posséder les fonctionnalités suivantes. Reportez-vous au chapitre DESCRIPTION DU PRODUIT.

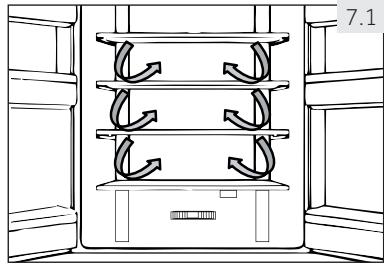

7.1 Ventilation multiple

Le réfrigérateur est équipé d'un système de ventilation multiple, qui permet à l'air froid de circuler dans tous les rayons (Fig. 7.1). Ce système permet de maintenir une température homogène et de conserver les aliments pendant plus longtemps.

7.2 Étagères réglables

Réglez la hauteur des étagères selon vos besoins de conservation.

1. Pour réaménager une étagère, retirez-la d'abord en soulevant ses bords arrêtés (1) puis sortez-la (2) (Fig. 7.2).
2. Pour la réinstaller, placez-la sur les anses des deux côtés puis poussez-la en profondeur vers l'arrière jusqu'à ce que l'arrière se fixe dans les anses sur les côtés.

Remarque : Grilles

Assurez-vous que tous les bouts du rayon sont uniformes.

7.3 Balconnets réfrigérateur

Les casiers de porte peuvent être démontés pour les nettoyer.

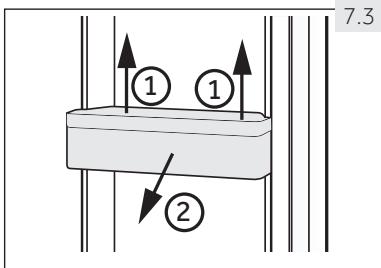

Placez les mains sur chaque côté du casier, soulevez-le (1) puis retirez-le (2) (Fig. 7.3).

Pour remettre le casier, répétez ces procédures dans le sens inverse.

7.4 Tiroir My Zone

Pour utiliser et régler la température du compartiment My Zone (Fig. 7.4), veuillez vous référer à la partie UTILISATION (Tiroir My Zone).

7.5 EN OPTION : Indicateur de température OK

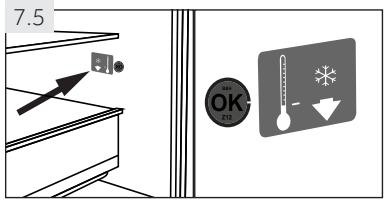

L'indicateur de température OK (Fig. 7.5) sert à déterminer les températures en dessous de +4°C. Diminuez progressivement la température si le signe « OK » ne s'affiche pas.

Remarque : Autocollant OK

Une fois que l'appareil est mis en marche, il faut 12 heures pour atteindre les bonnes températures.

7.6 Tiroir de congélateur démontable

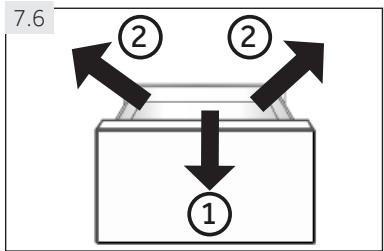

Pour retirer le tiroir, tirez-le au maximum (1) puis soulevez-le et sortez-le (2) (Fig. 7.6).

Pour remettre le tiroir, répétez ces étapes dans le sens inverse.

7.7 Tige de liaison amovible

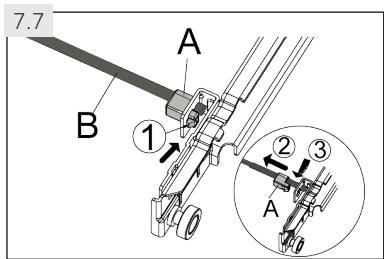

La tige de liaison peut être retirée après avoir retiré le tiroir de congélation supérieur (Fig. 7.7) :

1. Appuyez sur le support (A) du seau en plastique (1) et retirez-le (2).
2. Répétez l'étape 1 de l'autre côté.
3. Retirez (3) la tige de liaison (B).

Pour remettre la tige de liaison, répétez ces étapes dans le sens inverse.

7.8 Tiroir de congélation 3D

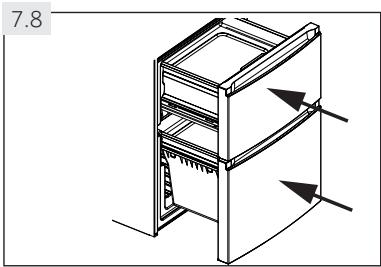

Les tiroirs du congélateur (Fig. 7.8) sont complètement extensibles. Ils sont équipés de glissières télescopiques à roulement facile pour vous permettre de les sortir et de les remettre dans le congélateur. Grâce à son système de fermeture automatique de porte, il est facile de manœuvrer et d'économiser ainsi l'énergie.

AVERTISSEMENT !

Ne surchargez pas les tiroirs. Charge maximale pour chaque tiroir : 35 kg !

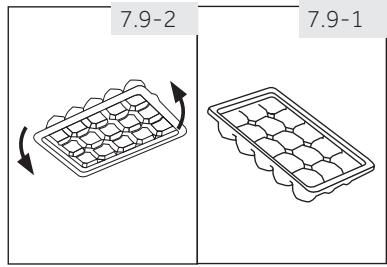

7.9 Bac à glaçons

1. Remplissez les bacs à glaçons au 3/4 et laissez-les dans le tiroir du compartiment de congélation (Fig. 7.9-1).
2. Tordez légèrement le bac ou tenez-le sous le robinet pour décoller les glaçons (Fig. 7.9-2).

7.10 Éclairage

Le voyant DEL intérieur s'allume à l'ouverture de la porte. La qualité des lumières n'est affectée par aucun appareil ou réglage.

8- Entretien et nettoyage

AVERTISSEMENT !

Débranchez l'appareil de la prise d'alimentation avant de le nettoyer.

8.1 Généralités

Nettoyez l'appareil uniquement lorsqu'il y a moins d'aliments ou pas d'aliments.

Pour un bon entretien et afin de prévenir les mauvaises odeurs, veuillez nettoyer l'appareil toutes les quatre semaines.

AVERTISSEMENT !

Évitez de nettoyer l'appareil à l'aide de brosses dures, métalliques, de détergent en poudre, d'essence, d'acétate d'amyle, d'acétone et toute autre solution similaire organique, acide ou alcaline. Veuillez nettoyer avec du détergent spécial réfrigérateur pour éviter tout dommage. N'utilisez pas de vaporisateur ou ne rincez pas l'appareil pendant le nettoyage. N'utilisez pas un pulvérisateur d'eau ou nettoyant à vapeur pour nettoyer l'appareil. Ne nettoyez pas les rayons de congélation en verre avec de l'eau chaude. Le changement soudain de température pourrait briser le verre. Évitez de toucher la surface intérieure du tiroir de rangement du congélateur, surtout avec les mains mouillées, elles pourraient se congeler au contact de cette surface. En cas de chauffage, vérifiez l'état des aliments congelés.

Gardez tout le joint de la porte propre. Nettoyez l'intérieur et l'extérieur de l'appareil avec une éponge humide humidifiée dans de l'eau tiède et un détergent doux (Fig. 8.1). Rincez avec un torchon doux. Ne lavez aucune pièce de l'appareil dans le lave-vaisselle. Nettoyez les accessoires uniquement à l'eau tiède et avec un détergent doux et neutre. - Attendez au moins 5 minutes avant de redémarrer l'appareil car plusieurs redémarrages endommageraient le compresseur.

8.2 Dégivrage

Le réfrigérateur et le congélateur se dégivrent automatiquement, aucune opération manuelle n'est nécessaire.

8.3 Remplacement des lampes LED

AVERTISSEMENT !

Ne remplacez pas la lampe LED vous-même, elle doit être remplacée uniquement par le fabricant ou l'agent de maintenance agréé.

Les lampes sont des lampes LED ; elles consomment moins d'énergie et ont une longue durée de vie. En cas de problème, veuillez contacter le service clientèle. Voir SERVICE CLIENTÈLE.

Caractéristiques des lampes :

Tension 12V ; Puissance maximale : 2 W

8.4 Joints de porte secondaires démontables

L'appareil dispose de six joints de porte sur les tiroirs inférieur et supérieur du congélateur.

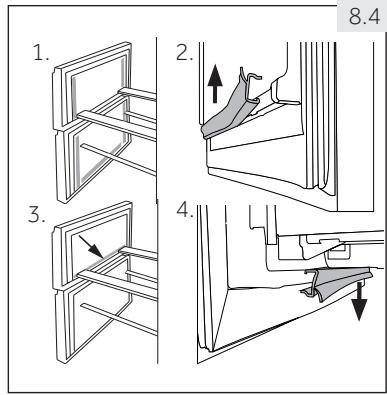

1. Localisez les cinq joints de porte en haut et en bas du tiroir du congélateur (Fig. 8.4-1.).
2. Assurez-vous que les côtés plats des joints pointent vers l'intérieur lors de la fixation (Fig. 8.4-2.).
3. Localisez le joint inférieur du tiroir supérieur tel qu'indiqué (Fig. 8.4-3.).
4. Assurez-vous que son côté plie pointe vers l'intérieur lors de la fixation (Fig. 8.4-4.).

Vous pouvez avoir ces joints ainsi que les joints de la porte / tiroir pivotant auprès du service clientèle. (voir la carte de garantie).

8.5 Non-utilisation pendant une longue période

Si l'appareil n'est pas utilisé pendant une longue période, et si vous n'allez pas utiliser la fonction Vacances pour le réfrigérateur :

Retirez les aliments. Débranchez la prise d'alimentation. Nettoyez l'appareil tel qu'indiqué ci-dessus. Laissez la porte et les tiroirs/porte du congélateur ouverts pour éviter les mauvaises odeurs à l'intérieur.

Remarque : Hors tension

N'éteignez l'appareil que si c'est absolument nécessaire.

8.6 Déplacement de l'appareil

1. Retirez tous les aliments et débranchez l'appareil.
2. Sécurisez les rayons et autres pièces amovibles à l'intérieur du réfrigérateur et du congélateur à l'aide d'un ruban adhésif.
3. Ne penchez pas le réfrigérateur à plus de 45° pour éviter d'endommager le système de réfrigération.

AVERTISSEMENT!

Ne soulevez pas l'appareil par les poignées. Ne placez jamais l'appareil horizontalement au sol.

Vous pouvez résoudre la plupart des problèmes qui pourraient survenir sans expertise précise. En cas de problème, veuillez vérifier toutes les solutions possibles en suivant les instructions ci-dessous avant de contacter un service après-vente. Voir SERVICE CLIENTÈLE.

AVERTISSEMENT !

Avant tout entretien, veuillez arrêter l'appareil et le débrancher du secteur. Les appareils électriques doivent être entretenus uniquement par des experts en électricité, car une mauvaise intervention pourrait causer des dommages considérables. Faites remplacer le cordon d'alimentation endommagé par le fabricant, son représentant ou par des personnes qualifiées afin d'éviter tout risque.

9.1 Tableau de dépannage

Problème	Causes probables	Solutions possibles
Le compresseur ne fonctionne pas.	• La fiche principale n'est pas branche à la prise. • L'appareil est en cycle de dégivrage.	• Branchez la fiche. • Ce processus est normal pour un dégivrage automatique.
L'appareil tourne continulement ou tourne pendant trop longtemps.	• La température interieure et extérieure est trop élevé. • L'appareil a été en arrêt pendant trop longtemps. • Une porte / un tiroir de l'appareil ne se ferme pas correctement. • La porte / le tiroir a été ouvert(e) trop souvent ou pendant trop longtemps. • La température du congélateur est trop BASSE. • Le joint de porte / tiroir est sale, use, fissure ou pas compatible. • Le flux d'air nécessaire n'est pas garantiet.	• Dans ce cas, il est normal que l'appareil tourne plus longtemps. • Normalement, il faut 8 à 12 heures pour que l'appareil se dégivreet complètement. • Fermez la porte / le tiroir et assu-rez-vous que l'appareil est placé sur une surface plane et qu'on ne retrouve pas d'aliments ou de récipient qui cognent sur la porte. • N'ouvre pas la porte / le tiroir trop fréquemment. • Réglez la température le plus haut possible jusqu'à atteindre une température du réfrigérateur satisfais-sante. Il faut 24 heures pour que la température du réfrigérateur se stabilise. • Nettoyez le joint de la porte / du tiroir ou faites-le replacer par le service client. • Assurez une ventilation adéquate.
L'intérieur du réfroideur est sale et/ou dégage des odeurs.	• L'intérieur du réfrigérateur a be-soin de nettoyage. • Les alimentés aux odeurs fortes sont conservés dans le réfrigérateur.	• Nettoyez l'intérieur du réfrigérateur. • Emballez les alimentés correctement.
L'appareil n'est pas suffisamment froid.	• La température est trop élevé. • Des alimentents trop chauds sont placés dans le congeilleur. • Trop d'aliments ont été conservés à la fois. • Les alimentents sont trop pris les uns des autres. • Une porte / un tiroir de l'appareil ne se ferme pas correctement. • La porte / le tiroir a été ouvert(e) trop souvent ou pendant trop longtemps.	• Réglez à nouveau la température • Laissez toujours les alimentents ré-froidir avant de les保守er. • Conservez toujours de petites quantités d'aliments. • Laissez de l'espace entre les différents alimentents pour permettre à l'air de circuler. • Fermez la porte / le tiroir. • N'ouvre pas la porte / le tiroir trop fréquemment.
L'appeil n'est pas suffisamment froid.	• La température est trop BASSE. • La fonction Super congélation est activée ou a fonctionné pendant longtemps.	• Réglez à nouveau la température • Désactiverz la fonction Super congélation.
Formation de moisissure à l'in-terieur du réfrigé-rateur.	• Le climat est trop chaud et trop humide. • Une porte / un tiroir de l'appareil ne se ferme pas correctement. • La porte / le tiroir a été ouvert(e) trop souvent ou pendant trop longtemps. • Les recipients contenant les alimentents ou les liquides sont laissés ouverts.	• Augmentez la température • Fermez la porte / le tiroir. • N'ouvre pas la porte / le tiroir trop fréquemment. • Laissez les alimentents chauds ré-froidir à la température ambiente avant de les couvrir et de les placer dans l'appareil.
La moisissure s'accumule sur les surfaces extériures du réfrigé-rateur ou entre la porte et le tiroir.	• Le climat est trop chaud et trop humide. • La porte / le tiroir n'est pas hermétiquement fermé(e). L'air froid dans l'appareil et l'air chaud à l'ex-terieur est en condensation.	• Ceci est normal en zone humide et cela change lorsque l'humidité diminue. • Assurez-vous que la porte / le tiroir est bien fermé(e).
Du givre dur dans le congeilateur.	• Les alimentents ne sont pas bien embalrés. • Une porte / un tiroir de l'appareil ne se ferme pas correctement. • La porte / le tiroir a été ouvert(e) trop souvent ou pendant trop longtemps. • Le joint de porte / tiroir est sale, use, fissure ou pas compatible. • Quelque chose à l'intérieur empeche la porte de se fermer correctement.	• Emballez toujours bien les alimentents. • Fermez la porte / le tiroir. • N'ouvre pas la porte / le tiroir trop fréquemment. • Nettoyez les joints de la porte / du tiroir ou remplacez-les par de nouveaux. • Repositionnez les rayons, les casiers de porte, ou les recipients à l'intérieur pour permettre à la porte/tiroir de se fermer.
L'appareil produit dessons bizarres.	L'appareil n'est pas placé sur une surface plane.L'appareil est en contact avec certains objets.	Réglez les supports afin d'équilibrer l'appareil.Retirez les objets autour de l'apareil.
Un son léger comparable à celui de l'eau qui coule retentit.	C'est normal.	-
Voues entendrez un bip.	La portedu réfrigérateur est ouverte.	Fermez la porte ou arrêtez l'alarme manuellement.
Voues entendrez un léger ron-ronnements.	Le système anti-condensation fonctionne.	Ceci prévient la condensation et c'est normal.
Le voyant interieur ou le système de refroidissement ne fonctionne pas.	La fiche principale n'est pas branche à la prise.L'alimentation électrique est anor-male.La lampe LED ne fonctionne pas.	Branchez la fiche.Vérifiez l'alimentation électrique de la piece. Contactez la compa-gnie d'électricité.Veuillez contacter le service client pour changer la lampe.
Les cotsés de l'armoire et la bande de porte de viennent chauds.	C'est normal.	-

9.2 Coupure de courant

En cas de coupure d'électricité, les aliments sont en sécurité au froid pendant près de 20 heures. Suivez les conseils suivants pour une interruption de courant prolongée, notamment en été :

Ouvrez la porte / le tiroir à des fréquences très réduites. Ne conservez pas plus d'aliments dans l'appareil pendant l'interruption de courant. Si vous êtes informé à l'avance de la coupure et que l'interruption durera plus de 20 heures, faites des boules de glace, mettez-les dans un récipient et placez le récipient au-dessus du réfrigérateur. Il est conseillé d'inspecter les aliments une fois le courant rétabli. Étant donné que la température à l'intérieur du réfrigérateur va augmenter pendant l'interruption ou autre panne, la période de conservation et la qualité des aliments seront réduites. Tout aliment décongelé doit être consommé, cuit ou recongelé (si possible), immédiatement après, pour éviter tout risque sur la santé.

Remarque : Fonction Mémoire pendant la coupure d'électricité

Après le retour de l'électricité, l'appareil continue de fonctionner avec les réglages définis au préalable avant l'interruption du courant.

10.1 Déballage

AVERTISSEMENT !

L'appareil est lourd. Il faut toujours être au moins à deux pour le manœuvrer. Tenez tous les emballages hors de portée des enfants et mettez-les au rebut dans le respect de l'environnement.

Sortez l'appareil de l'emballage. Retirez tous les emballages.

10.2 Conditions environnementales

La température de la pièce doit toujours varier entre 10 °C et 43 °C, car elle peut influencer la température à l'intérieur de l'appareil et la consommation énergétique. N'installez pas l'appareil près des appareils qui produisent de la chaleur (cuisinières, réfrigérateurs) sans isolation.

10.3 Exigences en matière d'espace

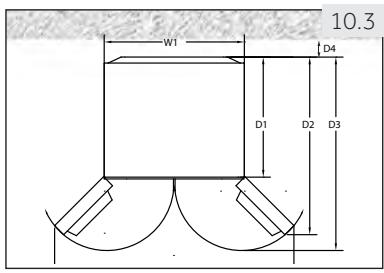

Espace nécessaire lorsque la porte est ouverte (Fig. 10.3) :

Gerätebreite en mm		Gerätetiefe en mm			Wandabstand en mm
W1	W2	D1	D2	D3	D4
700	1188	600	887	966	100

10.4 Ventilation croisée

Pour une meilleure ventilation de l'appareil et pour des raisons de sécurité, les instructions concernant la ventilation croisée doivent être respectées (Fig. 10.5).

10.5 Alignement de l'appareil

L'appareil doit être placé sur une surface plane et solide.

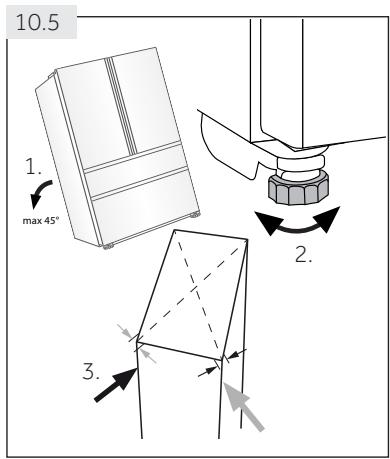

1. Penchez légèrement l'appareil vers l'arrière (Fig. 10.5).
2. Réglez les supports de fixation au niveau souhaité.
3. Vérifiez la stabilité en basculant entre les diagonales. Faites basculer légèrement dans les deux directions. Sinon, le cadre peut se déformer, causant ainsi une fuite au niveau des joints de porte. Une légère inclinaison vers l'arrière facilite la fermeture de la porte.

10.6 Réglage minutieux des portes

Si les portes ne sont pas au même niveau, vous pouvez y remédier en suivant la procédure suivante :

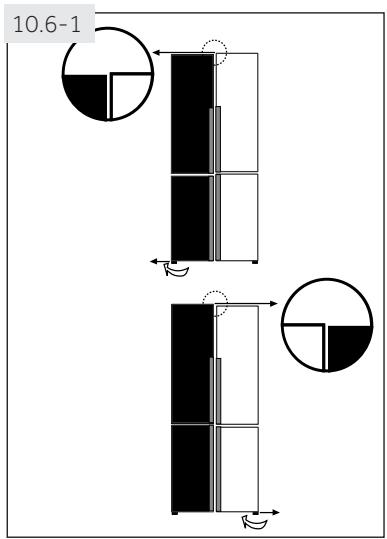

10.6.1 Utilisation des pieds ajustables

Tournez les pieds ajustables en suivant la direction de la flèche (Fig. 10.6-1) pour les tourner vers le haut ou vers le bas.

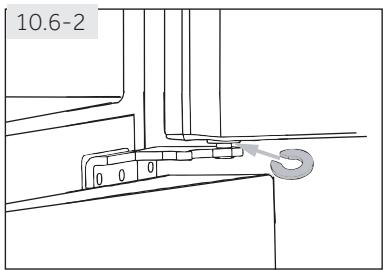

10.6.2 Utilisation des entretoises

Ouvrez la porte supérieure et soulevez-la. Attachez soigneusement l'entretoise (fournie dans le sac d'accessoires) dans l'anneau en plastique blanc de la charnière centrale à la main ou en utilisant des outils comme une pince (Fig. 10.6-2). N'égratignez pas la porte.

Remarque : Positionnement

Lors de l'utilisation ultérieure du réfrigérateur, un phénomène irrégulier au niveau des portes peut se produire suite au poids des aliments conservés. Veuillez les ajuster selon les méthodes susmentionnées.

10.7 Temps d'attente

L'huile d'entretien du compresseur se trouve dans la capsule du compresseur. Cette huile peut se déverser dans le circuit fermé du système pendant le transport. Avant de brancher l'appareil à l'alimentation électrique, vous devez attendre 2 heures (Fig. 10.7) pour permettre à l'huile de retourner dans la capsule.

10.8. Raccordement électrique

Avant chaque branchement, vérifiez si :

l'alimentation électrique, la prise et le fusible correspondent à la plaque signalétique ; la prise d'alimentation est mise à la terre sans aucune fiche multiple ou rallonge ; la prise d'alimentation et la fiche correspondent parfaitement.

Connectez la fiche à une prise correctement installée.

AVERTISSEMENT !

Pour éviter tout risque, remplacez tout câble endommagé auprès du service clients (voir carte de garantie).

11 - Informations techniques

11.1 Fiche du produit conforme à la réglementation UE N° 1060/2010

Marque de fabrique	Haier
Numéro d'identification du modele	HB16FMAA	HB16FMAAA
	HB16FBAA	HB16FBAAA
Catégorie du modele	Réfrigérateur-congélateur
Classe d'efficacité énergétique	A+	A++
Consummation énergétique annuelle (kWh/ an)1)	387	305
Volume de conservation réfrigération (L)	303	303
Volume de conservation congélation (L) ****	121	121
Classement en étoile	* ***
Température des autres compartments > 14 °C	Non applicable
Système de givre	Oui
Protection anti-interruption électrique (h)	20
Capacité de congélation (kg/24 h)	14
Classe climatique
Cet apparéil doit être utilisé à une tempéra-ture ambiente variant entre 10 °C et 43 °C.	SN/N/ST/T
Émission de bruits aériens (db(A) re 1 pW)	40	38
Type de fabrication	Position libre

1) basé sur des résultats d'essais standards pendant 24 heures. La consommation réelle d'énergie dépendra de l'utilisation de l'appareil et de sa position.

11.2 Autres données techniques

Volume total (en L)	485
Volume net (en L)	424
Tension/Fréquence	220-240 V ~/ 50 Hz
Puisance d'entrée (W)	120
Courant d'entrée (A)	1,5
Fusible principal (A)	16
Réfrigérant/quantité	R600a/62 g
Dimensions (P/L/H en mm)	675x700x1900

11.3 Normes et directives CE

Ce produit répond aux exigences de toutes les directives CE applicables ainsi que les normes harmonisées correspondantes, qui prévoient le marquage CE.

Nous vous recommandons notre service clients Haier et l'utilisation de pièces de rechange d'origine.

Si vous avez un problème avec l'appareil, veuillez vous référer à la section DÉPANNAGE.

Si vous ne trouvez pas de solution, veuillez contacter

▷ votre vendeur local ou rendez-vous sur le site www.haier.com, dans la zone Service et support, vous trouverez des numéros de téléphone et une FAQ. Vous pourrez également contacter le service de réclamation.

Pour contacter notre Service, assurez-vous que les informations ci-après sont disponibles.

Ces informations sont disponibles sur la plaque signalétique.

Modèle

N° de série

Vérifiez également la Carte de garantie fournie avec le produit en cas de garantie.

Pour des renseignements généraux concernant les entreprises, vous trouverez ci-jointes nos adresses en Europe :

Adresses de Haier en Europe
Pays*	Adresse postale	Pays*	Adresse postale
Italie	Haier Europe Trading S.R.L. Via De Cristoforis, 12 21100 Verese ITALIE	France	Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANCE
Espagne Portugal	Haier Iberie SL Pg. Garcia Faria, 49-51 08019 Barcelone ESPAGNE	Belgique-FR Belgique-NL Pays-Bas Luxembourg	Haier Bénélux SA Anderlecht Route de Lennik 451 BELGIQUE
Allemagne Autriche	Haier Allemagne GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg ALLEMAGNE	Pologne République Tchéque Hongrie Grèce Roumanie Russia	Haier Pologne Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLOGNE
Royaume-Uni	Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR Royaume-Uni

*Pour de plus amples informations, veuillez consulter le site www.haier.com

Haier
