CANOSCAN 4400F - Scanner CANON - Notice d'utilisation et mode d'emploi gratuit

Type de scanner	A plat (flatbed) avec adaptateur de film intégré
Capteur	CCD
Résolution optique	4 800 x 9 600 dpi
Résolution interpolée	19 200 x 19 200 dpi
Profondeur de couleur (entrée)	48 bits (16 bits par couche RVB)
Profondeur de couleur (sortie)	24 bits (8 bits par couche RVB)
Zone de numérisation maximale	216 x 297 mm (format A4)
Densité optique maximale (DMax)	3,3
Numérisation de film	6 négatifs 35 mm ou 4 diapositives montées
Interface	USB 2.0 Hi-Speed
Boutons de numérisation rapide	7 boutons
Compatibilité Windows	Windows 98 / ME / 2000 Pro / XP
Compatibilité Mac	Mac OS X 10.2.8 et supérieur
Consommation électrique	17 W (fonctionnement) / 4 W (veille)
Dimensions	259 x 474 x 83 mm
Poids	2 800 g

FOIRE AUX QUESTIONS - CANOSCAN 4400F CANON

Comment raccorder le CanoScan 4400F à mon ordinateur ?

Le CanoScan 4400F se connecte via un câble USB 2.0 Hi-Speed fourni dans la boite. Installez d'abord le logiciel depuis le CD fourni, puis branchez le câble USB sur un port libre de votre ordinateur. La détection du scanner est automatique une fois les pilotes installés.

Comment numériser des négatifs 35 mm ou des diapositives ?

Le scanner intègre un adaptateur de film (FAU). Placez jusqu'à 6 négatifs 35 mm dans le porte-film ou 4 diapositives montées dans le porte-diapo, puis sélectionnez le mode Film dans le logiciel ScanGear. Une résolution d'au moins 1 200 dpi est recommandée pour des résultats de qualité.

Quelle résolution choisir selon mon usage ?

• Copie ou envoi par e-mail : 150 à 300 dpi suffisent.
• Impression photo : 600 dpi sont recommandés.
• Numérisation de film ou agrandissement : 1 200 à 4 800 dpi.

La résolution optique maximale du 4400F est de 4 800 x 9 600 dpi.

Le scanner n'est pas reconnu par mon ordinateur, que faire ?

Vérifiez que le câble USB est fermement branché des deux côtés. Essayez un autre port USB directement sur la machine en évitant les hubs. Désinstallez puis réinstallez les pilotes depuis le CD ou le site officiel Canon. Redémarrez l'ordinateur après l'installation.

Le CanoScan 4400F est-il compatible avec Windows 10 ou Windows 11 ?

Canon n'a pas publié de pilotes officiels pour Windows 10 ou 11 pour ce modèle, conçu à l'origine pour Windows XP et Mac OS X. Certains utilisateurs utilisent les pilotes Windows 7 64 bits avec des résultats variables. Consultez le site Canon de votre région pour vérifier la disponibilité de pilotes mis à jour.

Comment obtenir la meilleure qualité pour numériser des photos ?

Nettoyez la vitre avec un chiffon doux non pelucheux avant chaque session. Réglez la profondeur de couleur sur 48 bits dans ScanGear pour conserver un maximum de détails lors de la retouche. Utilisez une résolution d'au moins 600 dpi et activez la correction automatique de la poussière si nécessaire.

Quelle est la différence entre la numérisation 24 bits et 48 bits ?

Le mode 48 bits capture 16 bits par couche de couleur (rouge, vert, bleu), offrant une plage tonale très large, idéale pour la retouche professionnelle. Le mode 24 bits (8 bits par couche) convient aux usages courants et produit des fichiers nettement plus légers.

Comment nettoyer la vitre du CanoScan 4400F ?

Utilisez un chiffon doux légèrement humide, sans solvant ni produit abrasif. Essuyez délicatement la surface de la vitre en évitant de laisser des traces. Laissez sécher complètement avant toute numérisation. Ne vaporisez jamais de liquide directement sur l'appareil.

Pourquoi l'image numérisée présente-t-elle des lignes ou des traces ?

Ces défauts sont le plus souvent causés par des traces de doigts ou des poussières sur la vitre. Nettoyez-la avec un chiffon doux. Si les lignes persistent après nettoyage, lancez un recalibrage via ScanGear. Des rayures profondes sur la vitre peuvent nécessiter le remplacement de la pièce.

Comment utiliser les boutons de numérisation rapide du 4400F ?

Le CanoScan 4400F dispose de 7 boutons intégrés (PDF, Copie, E-mail, Photo, Film, etc.) qui lancent automatiquement l'action correspondante avec les réglages par défaut. Vous pouvez personnaliser le comportement de chaque bouton via le logiciel CanoScan Toolbox fourni avec le scanner.

MODE D'EMPLOI CANOSCAN 4400F CANON

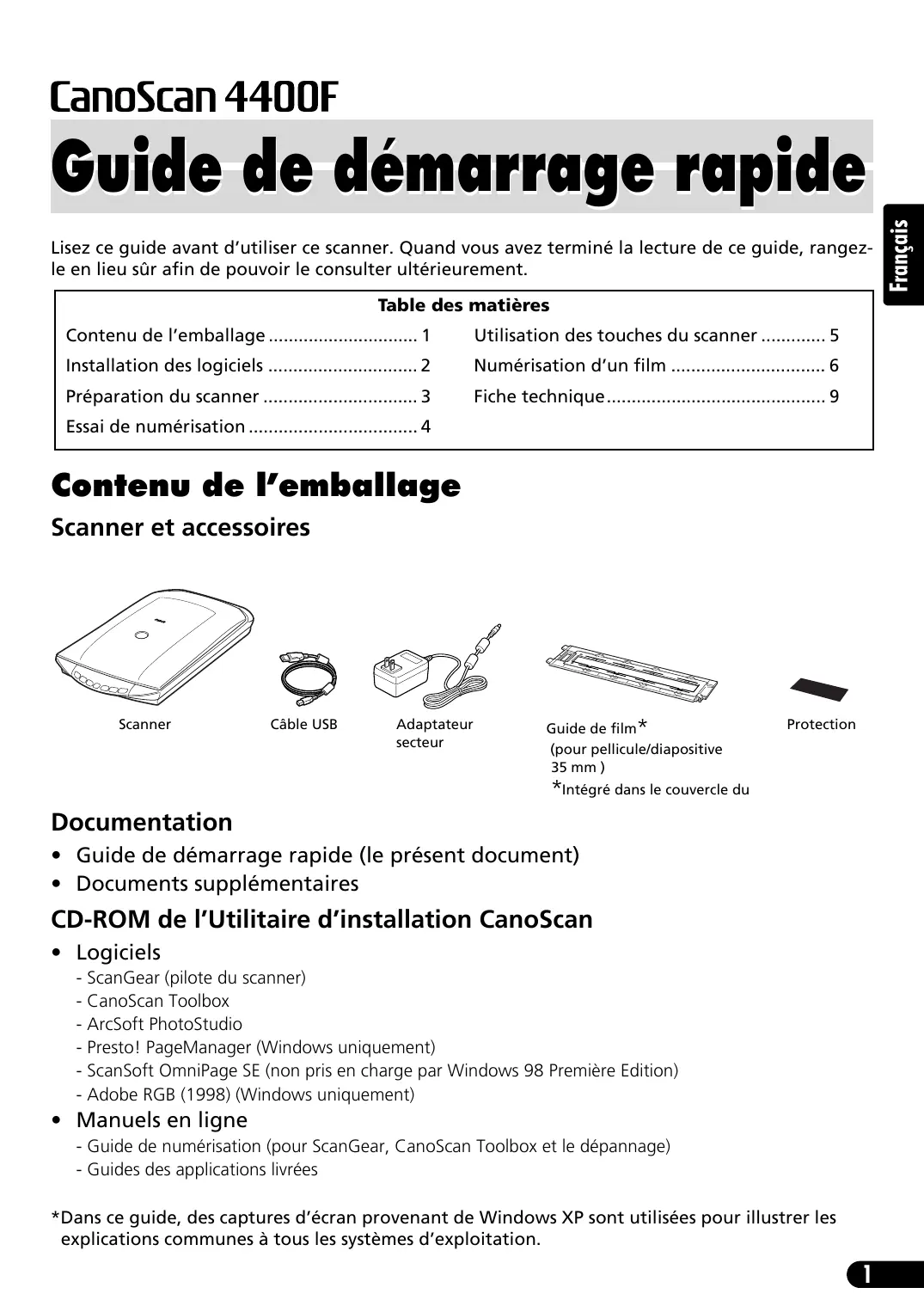

Guide de démarrage rapide

Guide de démarrage rapide

Lisez ce guide avant d'utiliser ce scanner. Quand vous avez terminé la lecture de ce guide, rangez-le en lieu sûr afin de pouvoir le consulter ultérieurement.

Table des matières

Contenu de l’emballage......1	Utilisation des touches du scanner......5
Installation des logiciels......2	Numérisation d’un film......6
Préparation du scanner......3	Fiche technique......9
Essai de numérisation......4

Contenu de l'emballage

Scanner et accessoires

Guide de film*
(pour pellicule/diapositive 35 mm)
*Intégré dans le couvercle du

Protection

Documentation

• Guide de démarrage rapide (le présent document)
• Documents supplémentaires

CD-ROM de l'Utilitaire d'installation CanoScan

- Logiciels

• ScanGear (pilote du scanner)
• CanoScan Toolbox
• ArcSoft PhotoStudio
• Presto! PageManager (Windows uniquement)
• ScanSoft OmniPage SE (non pris en charge par Windows 98 Première Edition)
• Adobe RGB (1998) (Windows uniquement)

- Manuels en ligne

• Guide de numérisation (pour ScanGear, CanoScan Toolbox et le dépannage)
• Guides des applications livrées

*Dans ce guide, des captures d'écran provenant de Windows XP sont utilisées pour illustrer les explications communes à tous les systèmes d'exploitation.

Installation des logiciels

• Ne connectez PAS le scanner à un ordinateur avant d'installer les logiciels. Si vous le raccordez et si l'Assistant Ajout de nouveau matériel détecté s'affiche, cliquez sur [Cancel] (Annuler).
• Quittez toutes les applications en cours avant l'installation, notamment le logiciel antivirus.
• Sous Windows 2000/XP, ouvrez une session en tant qu'administrateur pour installer les logiciels.

1 Insérez le CD-ROM de l'Utilitaire d'installation CanoScan dans le lecteur.

Si vous y êtes invité, sélectionnez votre langue et votre lieu de résidence. L'Utilitaire d'installation CanoScan démarre.

- Sous Macintosh : cliquez deux fois sur l'icône [Setup] (Installation). Entrez l'ID d'administrateur et le mot de passe dans la boîte de dialogue d'authentication.

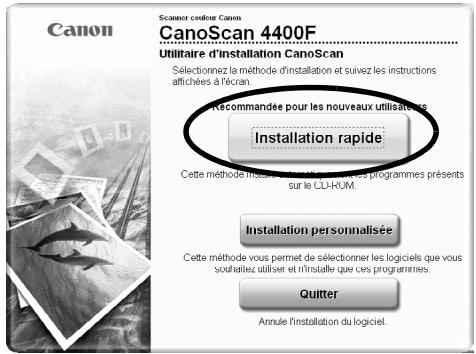

2 Cliquez sur [Installation rapide] dans le menu principal.

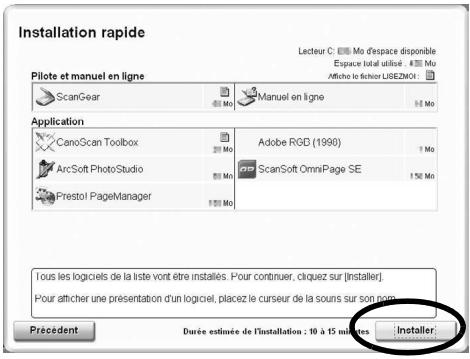

3 Cliquez sur [Installer] pour lancer l'installation.

Lisez attentivement le contrat de licence, puis cliquez sur [Oui] pour continuer. Tous les logiciels et manuels en ligne vont être installés sur votre ordinateur.

4 Pour les applications livrées, suivez les instructions qui s'affichent afin de procéder à leur installation.

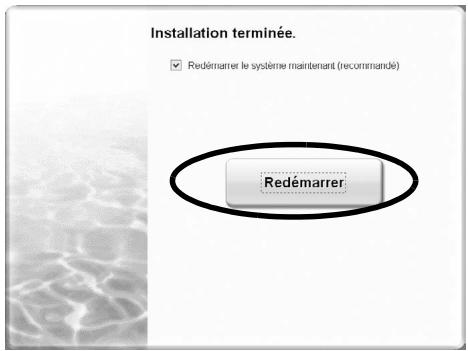

5 Une fois l'installation terminée, cliquez sur [Redémarrer] pour relancer votre ordinateur.

• N'oubliez pas de retirer le CD-ROM du lecteur et de le ranger à un endroit sûr.
• Si vous rencontrez des problèmes lors de l'installation, reportez-vous à la section « Dépannage » du Guide de numérisation.
• Si vous mettez par la suite à niveau votre système d'exploitation vers Windows XP, vous devez réinstaller les logiciels.

Préparation du scanner

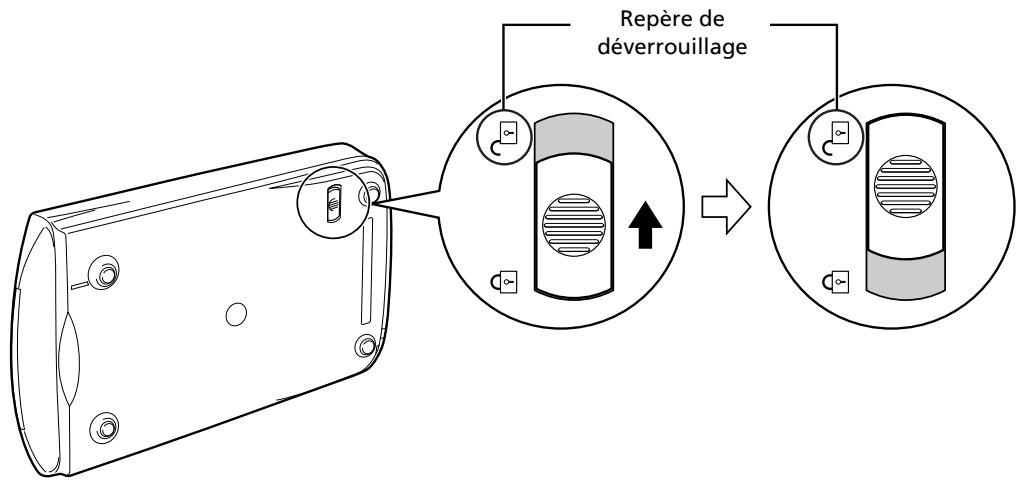

Déverrouillage du scanner

1 Retirez les bandes de protection du scanner.
2 Faites glisser le bouton de verrouillage situé sur le dessous du scanner vers le repère de déverrouillage (☐).

• N'inclinez pas le scanner de plus de 90 degrés par rapport à sa position horizontale lorsque vous libérez le verrou.
• Manipulez le scanner des deux mains. Veillez à ne pas le laisser tomber.
• Verrouillez toujours le scanner lorsque vous le transportez.
• Lors du verrouillage du scanner, ne soulevez pas son dos et n'inclinez pas sa partie frontale (emplacement des touches du scanner) vers l'avant. Sinon, vous risquez d'être incapable de le verrouiller.

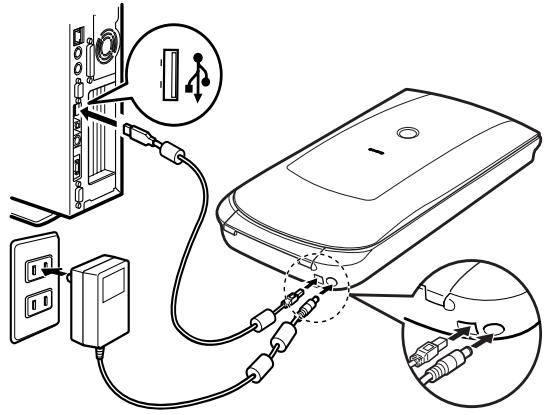

Raccordement du scanner

1 Raccordez le scanner à votre ordinateur à l'aide du câble USB fourni.
2 Raccordez l'adaptateur secteur fourni au scanner, puis branchez-le.

• Utilisez exclusivement le câble USB et l'adaptateur secteur fournis avec le scanner. L'utilisation d'autres câbles ou adaptateurs peut provoquer un dysfonctionnement.
• Si le scanner est raccordé au port USB 1.1 sous Windows XP et si le message « Périphérique USB à haut débit connecté à un concentrateur USB à débit réduit » s'affiche, ignorez-le. Le scanner fonctionne ainsi sans problème.
• Le scanner n'est pas doté d'un interrupteur. Il est activé dès que l'adaptateur secteur est branché.

Essai de numérisation

Cette section explique les procédures de numérisation de base à l'aide du programme de retouche d'image, ArcSoft PhotoStudio, et du pilote du scanner, ScanGear.

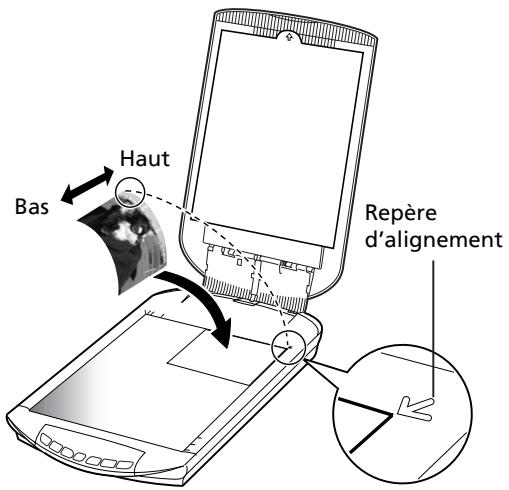

1 Posez un document sur la vitre du scanner et fermez le couvercle du scanner.

Lors de l'ouverture du couvercle du scanner, soutenez-le avec la main jusqu'à ce qu'il soit en place.

2 Lancez ArcSoft PhotoStudio.

Sous Windows : sélectionnez [start] (Démarrer) - [(All) Programs] ((Programmes) (ou [Tous les programmes])) - [ArcSoft PhotoStudio 5.5], puis cliquez sur [PhotoStudio 5.5].

Sous Macintosh : ouvrez les dossiers [Applications] - [PhotoStudio], puis cliquez deux fois sur l'icône [PhotoStudio].

3 Dans le menu [Fichier], cliquez sur [Sélectionner la source] et sélectionnez le modèle du scanner.
Sous Windows : ne sélectionnez pas un nom de modèle contenant [WIA].

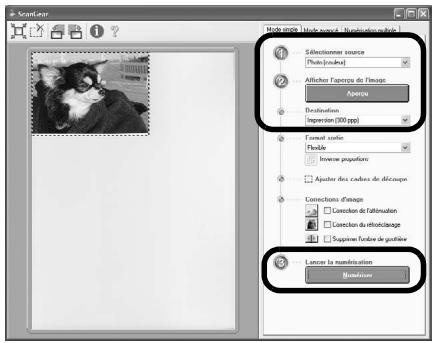

4 Cliquez sur l'icône [Acquisition] pour lancer ScanGear.
5 Sélectionnez le type de document que vous numérisez dans [Sélectionner source] et cliquez sur [Aperçu].
6 Définissez éventuellement les paramètres [Destination] et/ou [Format sortie].
7 Cliquez sur [Numériser] pour lancer la numérisation.

Ne touchez pas le scanner pendant son fonctionnement.

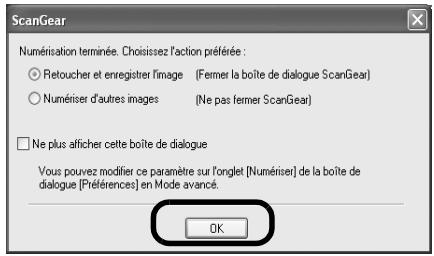

8 Si vous êtes invité à fermer ScanGear, cliquez sur [OK].
9 Enregistrez l'image numérisée dans ArcSoft PhotoStudio et fermez la fenêtre.

- Pour plus d'informations sur la numérisation à l'aide de ScanGear, sur les applications livrées et sur le dépannage, reportez-vous au manuel en ligne Guide de numérisation. Pour ouvrir le Guide de numérisation, double-cliquez sur l'icône correspondante sur le Bureau, ou cliquez sur ? dans ScanGear ou CanoScan Toolbox.

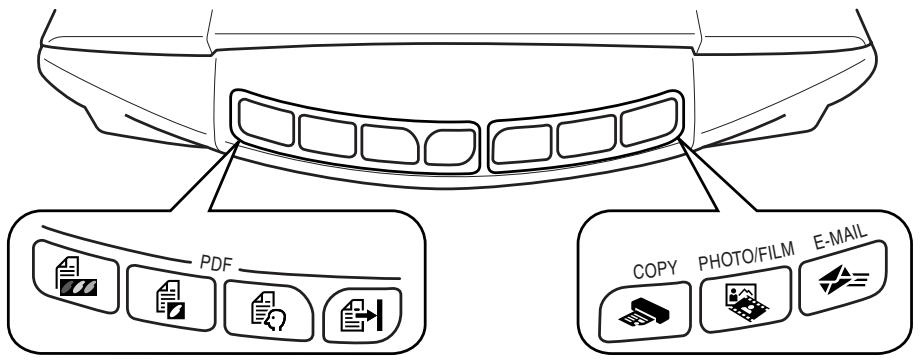

Utilisation des touches du scanner

Les touches du scanner permettent, d'une simple pression, de copier, de numériser, d'envoyer par courrier électronique et d'enregistrer des images numérisées au format PDF. Il vous suffit de poser le document sur le scanner, puis d'appuyer sur la touche correspondant à la fonction souhaitée. Pour plus d'informations, reportez-vous au Guide de numérisation.

Touches PDF

Les touches PDF vous permettent de créer aisément des fichiers PDF selon vos besoins. Remarquez que les noms de ces touches ne sont pas indiqués sur le scanner.

Touche COLOR (COULEUR)

Numérise les images couleur au format A4 ou Lettre* à 300 ppp.

Touche BLACK & WHITE (NOIR & BLANC)

Numérise les images en noir et blanc au format A4 ou Lettre* à 300 ppp.

Touche CUSTOM (PERSONNALISER)

Numérise les images à l'aide des paramètres définis par l'utilisateur.

Touche FINISH (TERMINER)

Met fin à l'opération et enregistre l'image numérisée dans un fichier PDF.

*Le format peut varier selon votre environnement système.

Touche COPY

Imprime (copie) l'image numérisée à l'aide d'une imprimante.

Touche PHOTO/FILM

Ouvre l'image numérisée dans l'application livrée, ArcSoft PhotoStudio.

Touche E-MAIL

Joint l'image numérisée à un nouveau message électronique.

Lorsque vous appuyez pour la première fois sur cette touche, vous êtes invité à sélectionner l'application de messagerie à utiliser avec cette fonction.

• Avant d'utiliser les touches du scanner, vérifiez que tous les logiciels sont installés sur l'ordinateur à l'aide de l'option [Easy Install] (Installation rapide) de l'Utilitaire d'installation CanoScan. Reportez-vous à la section « Installation des logiciels », page 2.
• Sous Mac OS X 10.3 et 10.2.8 : avant d'utiliser les touches du scanner, vous devez configurer Capture d'images (dans le dossier [Applications]) afin que CanoScan Toolbox s'ouvre automatiquement lorsque vous appuyez sur une touche du scanner.
  Lancez Capture d'images, puis procédez comme suit.
• Mac OS X 10.3 : cliquez sur [Options] et sélectionnez CanoScan Toolbox dans [When a scanner button is pressed, open:] (Quand vous appuyez sur un de ses boutons, ouvrir :).
• Mac OS X 10.2.8 : cliquez sur [Other] (Autre) dans [When a scanner button is pressed, open:] (Quand vous appuyez sur un de ses boutons, ouvrir :). Sélectionnez CanoScan Toolbox et cliquez sur [Open] (Ouvrir).
  Cliquez sur [OK] et quittez Capture d'images. Pour plus d'informations, reportez-vous à la section « Dépannage » du Guide de numérisation.

Numérisation d'un film

Ce scanner permet de numériser un film 35 mm (pellicule ou diapositive). Lors de la numérisation d'un film, procédez comme suit.

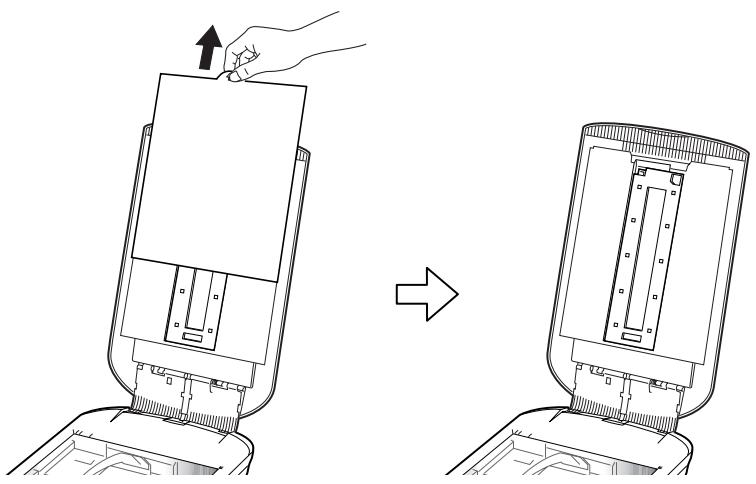

1 Retirez la feuille de protection du couvercle du scanner.

Une fois la numérisation terminée, remettez la feuille de protection en place en l'alignant sur les rainures du couvercle du scanner et en la faisant glisser vers le bas pour la mettre en place.

Remettez toujours la feuille de protection en place lorsque vous ne numérisez pas de film afin de protéger la source lumineuse située dans le couvercle du scanner.

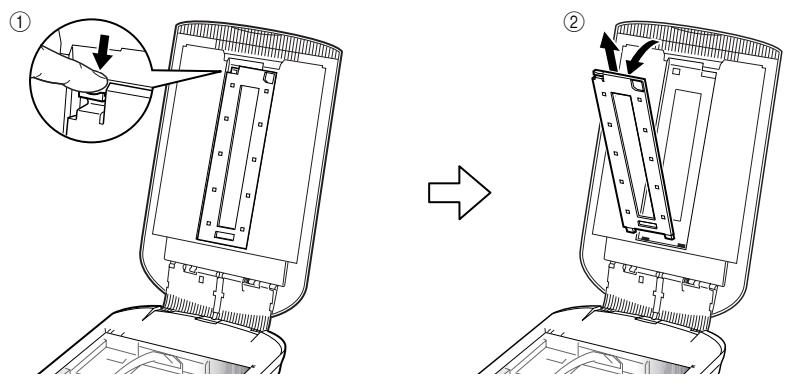

2 Retirez la guide de film du couvercle du scanner.

Soutenez le couvercle du scanner afin qu'il ne se ferme pas, puis ① abaissez et maintenez la patte de la partie supérieure gauche du guide de film et ② inclinez le guide de film vers l'extérieur pour le soulever.

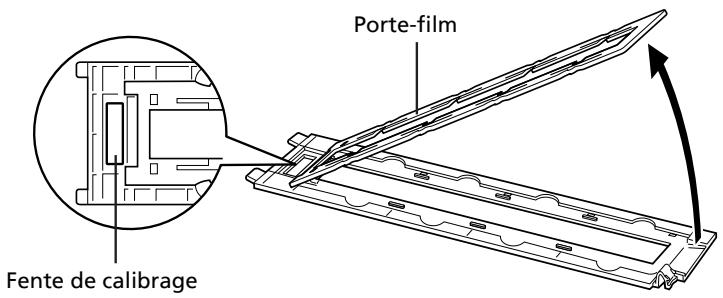

3 Ouvrez le porte-film.

Pincez les deux côtés du porte-film pour l'ouvrir.

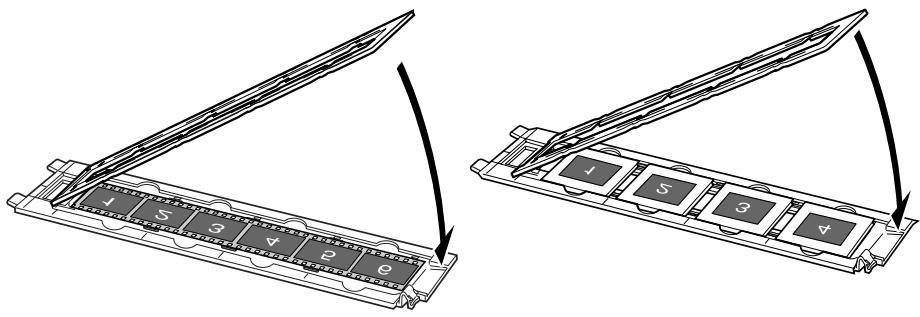

4 Insérez le film dans le guide de film.

Posez le film face vers le bas en plaçant les cadres dans l'ordre inverse.

• Utilisez une brosse soufflante pour éliminer les poussières éventuellement présentes sur le film et susceptibles d'affecter la qualité de l'image, puis veillez à saisir le film par ses bords afin d'éviter de transférer de la poussière ou des traces de doigts sur celui-ci.
• Lors de la numérisation d'un film, ne bloquez pas la fente de calibrage du guide de film. En effet, les couleurs ne sont pas correctement numérisées si la fente de calibrage est obstruée.
• Fermez convenablement le guide de film. Appuyez légèrement jusqu'à ce qu'il se bloque en émettant un déclic.

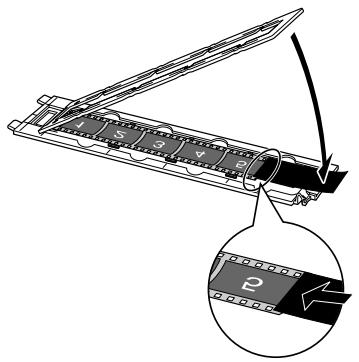

Comment utiliser la protection

Lors de la numérisation de films courts ou recourbés, de la lumière extérieure peut pénétrer par les fentes et produire des bandes de couleur autour des bords de l'image numérisée. Si c'est le cas, utilisez la protection fournie de la manière illustrée.

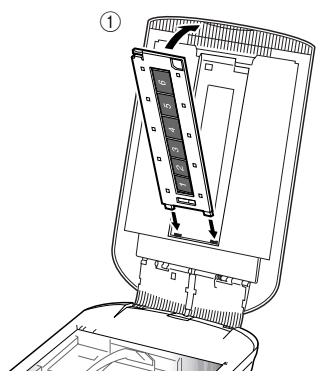

5 Installez le guide de film sur le couvercle du scanner, puis fermez ce dernier.

Maintenez le couvercle du scanner et ① insérez le bord inférieur du guide de film dans la rainure inférieure du couvercle du scanner, puis ② inclinez le haut du guide de film vers le haut pour l'insérer dans le couvercle du scanner jusqu'à ce qu'il se mette solidement en place en émettant un déclic.

6 Démarrez ArcSoft PhotoStudio, puis ScanGear.
Conformez-vous aux étapes 2 à 4 de la section « Essai de numérisation », page 4.

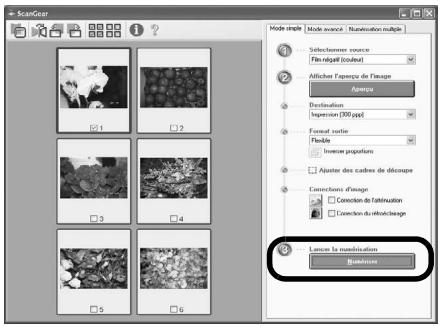

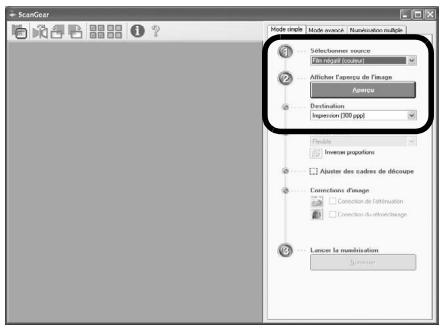

7 Sélectionnez [Film négatif (couleur)] ou [Film positif (couleur)] dans l'option [Sélectionner source] en fonction du film que vous numérisez, puis cliquez sur [Aperçu].
8 Activez la case à cocher en regard du ou des numéros de cadres à numériser. Effectuez les corrections d'image éventuelles.
9 Cliquez sur [Numériser] pour lancer la numérisation.

Ne touchez pas le scanner pendant son fonctionnement.

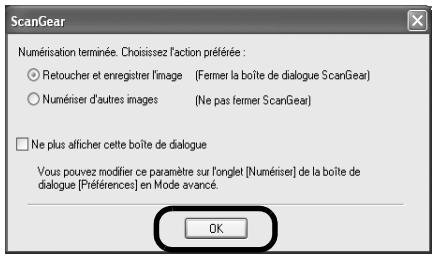

10 Si vous êtes invité à fermer ScanGear, cliquez sur [OK].
11 Enregistrez l'image numérisée dans ArcSoft PhotoStudio et fermez la fenêtre.

• Ne laissez pas le film dans son guide pendant une période prolongée, car la chaleur provenant de l'appareil risque d'endommager le film.
• Pour plus d'informations sur la numérisation d'un film, reportez-vous à la section « Numérisation d'un film » du Guide de numérisation.

Fiche technique

Type de scanner		A plat
Elément de numérisation		CCD couleur 6 lignes
Source lumineuse		Lampe fluorescente à cathode froide
Résolution optique *1		4 800 x 9 600 ppp
Résolution au choix		25–19 200 ppp (ScanGear)
Nombre de bits de numérisation	Couleur	Entrée 48 bits (16 bits pour chaque couleur)48 bits ou Sortie 24 bits (16 bits ou 8 bits pour chaque couleur)
	Niveaux de gris	Entrée 48 bits (16 bits pour chaque couleur)sortie 16 bits *2 ou 8 bits
Vitesse de numérisation *3(Photo ou Document)	Couleur	7,7 ms/ligne (2 400 ppp), 14,8 ms/ligne (4 800 ppp)
	Niveaux de gris,N/B	7,7 ms/ligne (2 400 ppp), 14,8 ms/ligne (4 800 ppp)
Vitesse de numérisation *3(Film)		7,4–74,0 ms/ligne
Vitesse d’aperçu *3*4		Environ 5 s
Interface		USB 2.0 Hi-Speed
Taille de document maximale		A4/Lettre : 216 x 297 mm
Type de film/Nombre de cadres		Pellicule 35 mm (6 cadres max.)/diapositive 35 mm(4 cadres max.)
Touches du scanner		7 touches (PDF x 4, COPY, PHOTO/FILM, E-MAIL)
Plage de fonctionnement	Température	10 °C à 35 °C (50 °F à 95 °F)
	Humidité	10 % à 90 % HR, 20 % à 80 % HR pour la numérisationd’un film sans formation de condensation
Alimentation		Adaptateur secteur (100/120/230/240V)*5
Consommation électrique		En fonctionnement : 17 Watts maximum, en veille :4 Watts (à l’aide de l’adaptateur secteur fourni)
Dimensions extérieures maximales		259 x 474 x 83 mm
Poids		Environ 2,8 kg
Kit d’accessoires en option		Kit d’accessoires CSAK-4400F

*1 La résolution optique représente le taux d'échantillonnage maximal conformément à la norme ISO 14473.
*2 Pour la numérisation d'un film uniquement.
*3 Vitesse la plus rapide en mode USB 2.0 Hi-Speed sur un PC Windows. La durée du transfert n'est pas fournie. La vitesse de numérisation varie selon les types de documents, les paramètres de numérisation ou les caractéristiques techniques de l'ordinateur.
*4 La durée du processus de calibrage n'est pas fournie.
*5 Le type d'adaptateur secteur varie selon la région dans laquelle vous avez acheté le scanner. Utilisez exclusivement les adaptateurs secteur stipulés dans les instructions d'utilisation. (Adaptateur secteur Canon : K30279 pour le Royaume-Uni et K30278 pour les autres pays de l'UE). Ne les utilisez pas pour d'autres produits.
- Fiche technique susceptible d'être modifiée sans avis préalable.

Union européenne (et EEE) uniquement.

Ce symbole indique que, conformément à la directive DEEE (2002/96/CE) et à la réglementation de votre pays, ce produit ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un lieu de ramassage prévu à cet effet, par exemple, un site de collecte officiel des équipements électriques et électroniques (EEE) en vue de leur recyclage ou un point d'échange de produits autorisé qui est accessible lorsque vous faites l'acquisition d'un nouveau produit du même type que l'ancien. Toute déviation par rapport à ces recommandations d'élimination de ce type de déchet peut avoir des effets négatifs sur l'environnement et la santé publique car ces produits EEE contiennent généralement des substances qui peuvent être dangereuses.

Parallèlement, votre entière coopération à la bonne mise au rebut de ce produit favorisera une meilleure utilisation des ressources naturelles. Pour obtenir plus d'informations sur les points de collecte des équipements à recycler, contactez votre mairie, le service de collecte des déchets, le plan DEEE approuvé ou le service d'enlèvement des ordures ménagères. Pour plus d'informations sur le dépôt et le recyclage des produits DEEE, consultez le site www.canon-europe.com/environment.

(EEE : Norvège, Islande et Liechtenstein)

Pour les clients en Europe, au Moyen-Orient, en Afrique et en Russie uniquement

Pour connaître les contacts du support clientèle Canon, reportez-vous à la dernière page de couverture de la brochure European Warranty System (EWS) ou visitez le site suivant :

www.canon-europe.com.

La prise doit être installée à proximité de l'appareil et être facilement accessible.

Avertissement

Lorsque vous utilisez ce produit, vous devez être attentif aux aspects légaux suivants :

• La numérisation de certains documents, notamment les billets de banque, les emprunts d'état et les certificats publics peut être interdite par la loi et peut constituer un délit ou entraîner une responsabilité civile.
• La loi peut exiger que vous obteniez l'autorisation du détenteur des droits d'auteur ou d'autres droits légaux avant de numériser un document.

Si vous n'êtes pas certain qu'il est légal de numériser un document particulier, adressez-vous au préalable à votre conseiller juridique.

• Adobe ^® et Adobe ^® RGB (1998) sont des marques ou des marques déposées d'Adobe Systems Incorporated aux Etats-Unis et/ou dans d'autres pays.
• Microsoft ^® et Windows ^® sont des marques ou des marques déposées de Microsoft Corporation aux Etats-Unis et/ou dans d'autres pays.
• Macintosh, Mac et le logo Mac sont des marques d'Apple Computer, Inc., déposées aux Etats-Unis et dans d'autres pays.
• ©ArcSoft, Inc. Tous droits réservés pour PhotoStudio.
• Les autres noms et produits non mentionnés ci-dessus sont susceptibles d'être des marques ou des marques déposées appartenant à leurs propriétaires.

CanoScan 4400F
