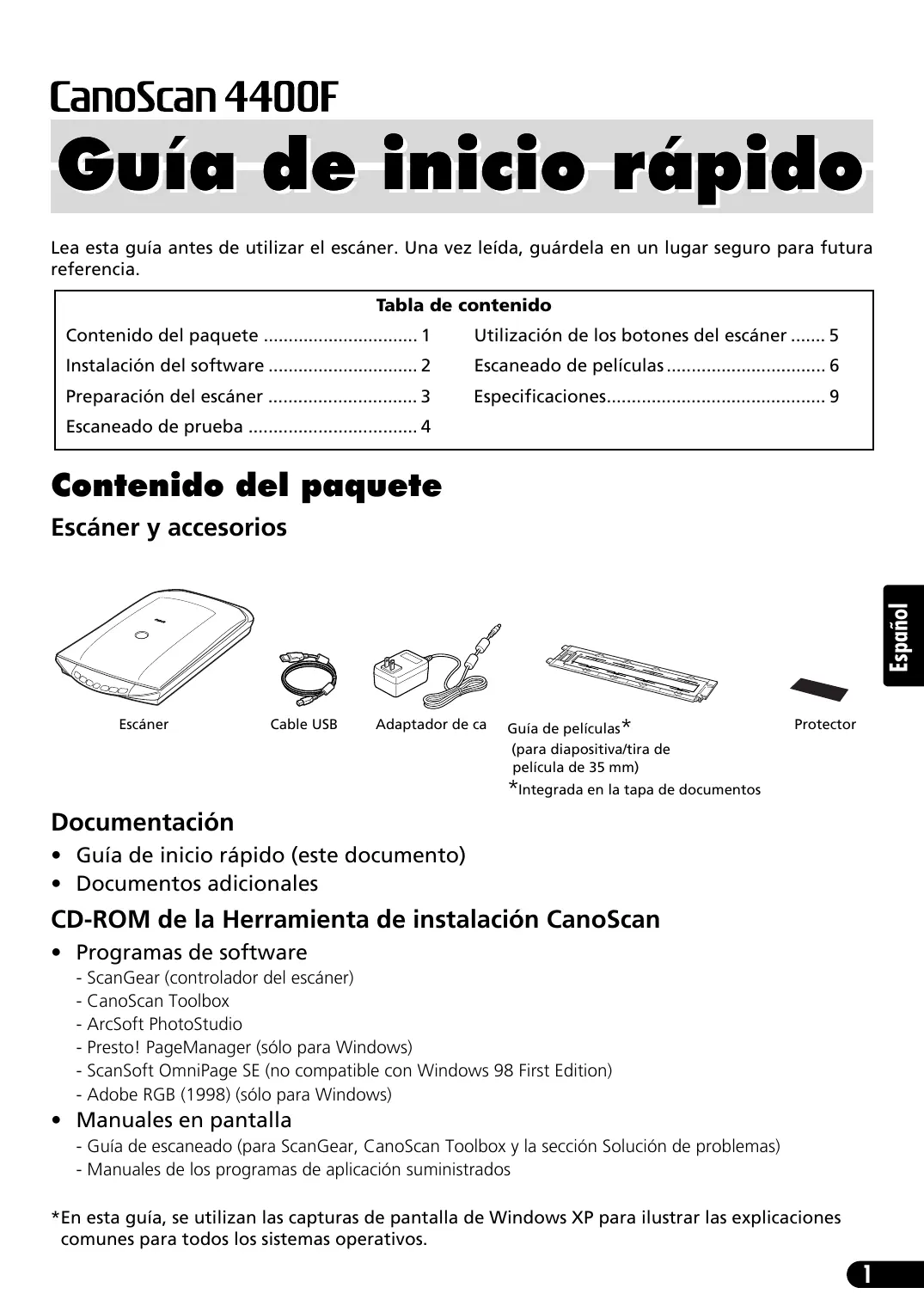

• Quick Start Guide Guide de démarrage rapide Schnellstart-Referenz Guida rapida all’installazione Guía de inicio rápido Guia de Início Rápido Aan de Slag gids QT5-0618-V03 ©CANON INC. 2007 Guía de inicio rápido Lea esta guía antes de utilizar el escáner. Una vez leída, guárdela en un lugar seguro para futura referencia. Tabla de contenido Contenido del paquete p. 1
• Utilización de los botones del escáner p. 5
• Instalación del software p. 2
• Escaneado de películas p. 6
• Preparación del escáner p. 3
• Especificaciones p. 9
• Escaneado de prueba Contenido del paquete Español Escáner y accesorios Escáner Cable USB Adaptador de ca Guía de películas* (para diapositiva/tira de película de 35 mm) Protector *Integrada en la tapa de documentos Documentación p. 4

• Guía de inicio rápido (este documento)
• Documentos adicionales CD-ROM de la Herramienta de instalación CanoScan
• Programas de software - ScanGear (controlador del escáner) - CanoScan Toolbox - ArcSoft PhotoStudio - Presto! PageManager (sólo para Windows) - ScanSoft OmniPage SE (no compatible con Windows 98 First Edition) - Adobe RGB (1998) (sólo para Windows)

• Manuales en pantalla - Guía de escaneado (para ScanGear, CanoScan Toolbox y la sección Solución de problemas) - Manuales de los programas de aplicación suministrados *En esta guía, se utilizan las capturas de pantalla de Windows XP para ilustrar las explicaciones comunes para todos los sistemas operativos.

Instalación del software Instalación del software

• NO conecte el escáner al ordenador antes de instalar el software. Si ha conectado el escáner y aparece el Asistente para nuevo hardware encontrado, haga clic en [Cancel] (Cancelar).
• Antes de iniciar la instalación, cierre todos los programas que se estén ejecutando, incluido el software antivirus.

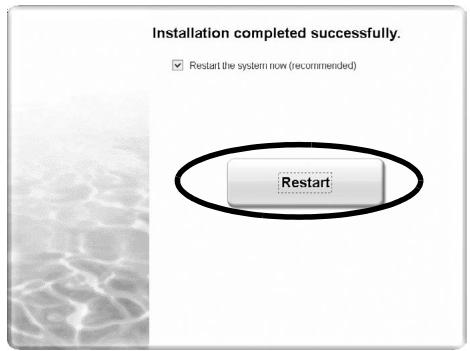

• En Windows 2000/XP, deberá iniciar sesión como administrador para instalar el software. 1 Inserte el CD-ROM de la Herramienta de instalación CanoScan en la unidad. Si se le solicita, seleccione el idioma y el lugar de residencia. Se inicia el programa Herramienta de instalación CanoScan.

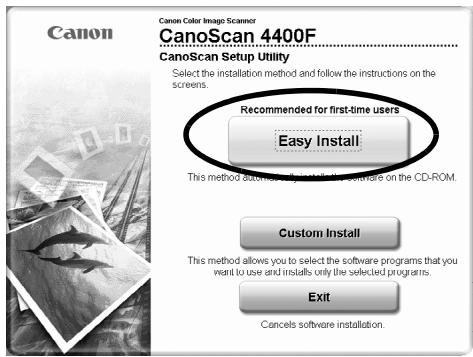

• Para Macintosh: Haga doble clic en el icono [Setup] (Configuración). Introduzca el ID de administrador y la contraseña en el cuadro de diálogo de autenticación. 2 Haga clic en [Easy Install] (Instalación simple) en el menú principal. 3 Haga clic en [Install] (Instalar) para iniciar la instalación. Lea atentamente el contrato de licencia y, a continuación, haga clic en [Yes] (Sí) para continuar. Se instalarán en el ordenador todos los programas de software y los manuales en pantalla. 4 Para instalar las aplicaciones suministradas, siga las instrucciones en pantalla. 5 Cuando haya finalizado la instalación, haga clic en [Restart] (Reiniciar) para reiniciar el ordenador.

• Asegúrese de extraer el CD-ROM de la unidad y guárdelo en un lugar seguro.
• Si detecta algún problema durante la instalación, consulte la sección “Solución de problemas” de la Guía de escaneado.
• Si actualiza el SO a Windows XP posteriormente, deberá reinstalar el software.

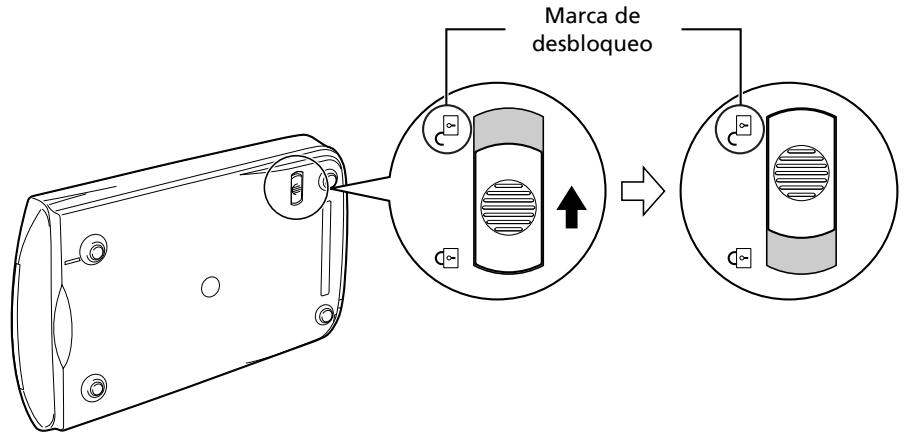

Preparación del escáner Preparación del escáner Desbloqueo del escáner 1 Retire las etiquetas de sellado del escáner. 2 Deslice el mando de bloqueo de la parte inferior del escáner hacia la marca de desbloqueo (

Marca de desbloqueo Español

• Al desbloquear el escáner, no lo incline más de 90 grados respecto a la posición horizontal.
• Sujete el escáner con ambas manos. Procure no dejarlo caer.
• Bloquee siempre el escáner cuando lo mueva o transporte.

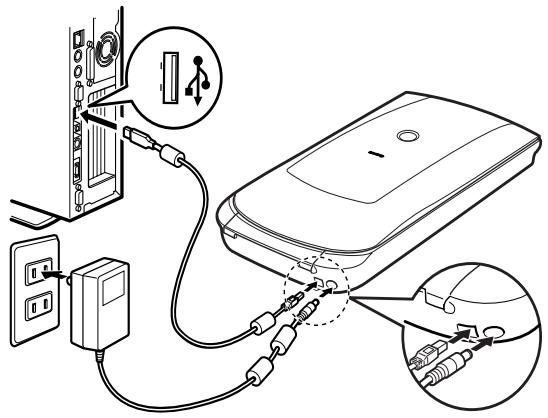

• Al bloquear el escáner, no levante la parte posterior ni incline la parte frontal (dónde se encuentran los botones) hacia abajo. Es posible que no pueda ajustar el bloqueo. Conexión del escáner 1 Conecte el escáner al ordenador mediante el cable USB suministrado. 2 Conecte el adaptador de ca suministrado al escáner y, a continuación, conéctelo a la alimentación.

• Utilice únicamente el cable USB y el adaptador de ca suministrados con el escáner. La utilización de otros cables o adaptadores puede provocar un fallo de funcionamiento en la unidad.
• Si el escáner está conectado al puerto USB 1.1 en Windows XP y aparece el mensaje “Dispositivo USB de alta velocidad conectado en un concentrador USB no de alta velocidad”, ignórelo. El escáner funciona sin problemas en este estado.
• El escáner no dispone de interruptor de alimentación. La alimentación se activa al conectar el adaptador de ca a la toma de corriente.

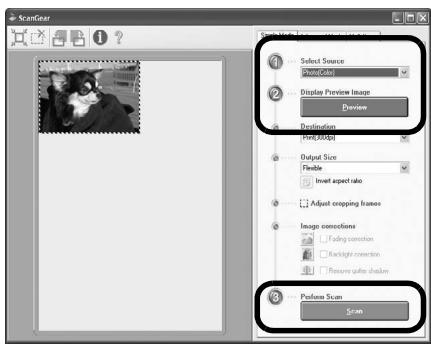

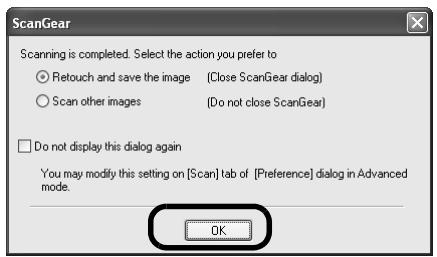

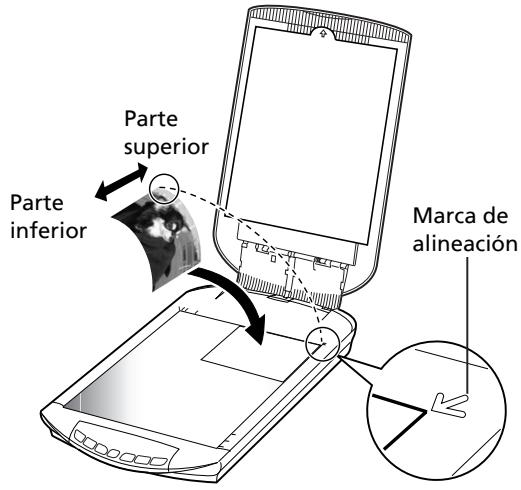

Escaneado de prueba Escaneado de prueba En este apartado se explican los procedimientos de escaneado básicos mediante el programa de edición de imágenes ArcSoft PhotoStudio y el controlador del escáner ScanGear. 1 Coloque un documento en el cristal de documentos y cierre la tapa de documentos. Al abrir la tapa de documentos, sujétela con la mano hasta que se detenga. Marca de alineación Para Windows: Seleccione [start] (Inicio) - [(All) Programs] ((Todos los) programas) - [ArcSoft PhotoStudio 5.5] y [PhotoStudio 5.5]. Para Macintosh: Abra las carpetas [Applications] (Aplicaciones) y [PhotoStudio] y, a continuación, haga doble clic en el icono [PhotoStudio]. 3 En el menú [File] (Archivo), haga clic en [Select Source] (Selección del origen) y elija el modelo del escáner. Para Windows: No seleccione el nombre de modelo que incluya [WIA]. 5 Seleccione el tipo de documento que está escaneando en [Select Source] (Selección del origen) y haga clic en [Preview] (Vista preliminar). 6 Ajuste las opciones [Destination] (Destino) y/o [Output Size] (Tamaño de salida) según sea necesario. 7 Haga clic en [Scan] (Escanear) para iniciar el escaneado. No toque el escáner mientras está en funcionamiento. 8 Cuando se le pregunte si desea cerrar ScanGear, haga clic en [OK] (Aceptar). 9 Guarde la imagen escaneada en ArcSoft PhotoStudio y cierre la ventana.

• Para obtener más información acerca del escaneado con ScanGear, las aplicaciones incluidas y los procedimientos de solución de problemas, consulte el manual en pantalla Guía de escaneado. Para abrir la Guía de escaneado, haga doble clic en el icono Guía de escaneado en el escritorio, o haga clic en en ScanGear o CanoScan Toolbox.

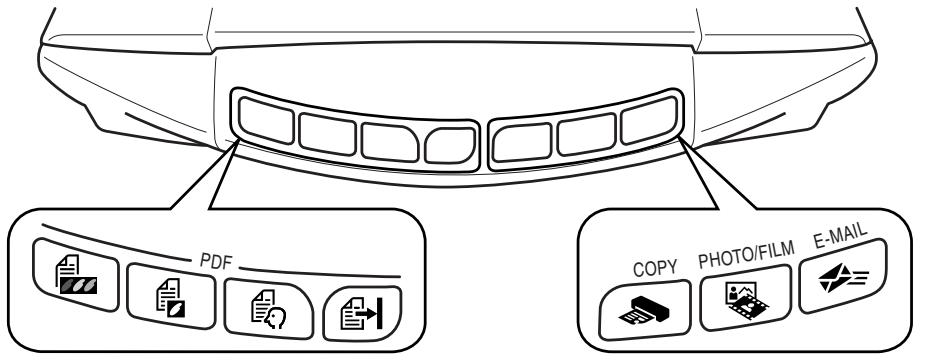

Utilización de los botones del escáner Utilización de los botones del escáner Los botones del escáner permiten copiar, escanear, enviar por correo electrónico y guardar imágenes escaneadas en formato PDF con sólo pulsar un botón. Sólo tiene que colocar el documento en el escáner y pulsar el botón del escáner correspondiente a la función que desea realizar. Para obtener más información, consulte la Guía de escaneado. Botones PDF Permiten crear archivos PDF fácilmente según sus necesidades. Tenga en cuenta que el nombre de estos botones no se indica en el escáner. Botón COLOR Permite escanear imágenes en color de tamaño A4 o Carta* a 300 ppp. Permite escanear imágenes en blanco y negro de tamaño A4 o Carta* a 300 ppp. Botón CUSTOM (PERSONALIZADO) C O PY

P HOTO/F

Botón COPY Permite imprimir (copiar) la imagen escaneada en una impresora. Botón PHOTO/FILM Permite abrir la imagen escaneada en el programa de aplicación suministrado, ArcSoft PhotoStudio. Español P DF Botón E-MAIL Permite adjuntar la imagen escaneada a un mensaje de correo electrónico nuevo. La primera vez que pulse este botón, se le solicitará que elija el programa de correo electrónico que desea utilizar con esta función. Permite escanear imágenes según los ajustes especificados por el usuario. Botón FINISH (ACABADO) Permite finalizar la operación y guardar la imagen escaneada en un archivo PDF. *El tamaño puede variar según el entorno del sistema.

• Antes de utilizar los botones del escáner, compruebe que se han instalado todos los programas de software en el ordenador con la opción [Easy Install] (Instalación simple) del programa de la Herramienta de instalación CanoScan. Consulte la sección “Instalación del software” en la página 2.
• Para Mac OS X 10.3 y 10.2.8: Antes de utilizar los botones del escáner, debe configurar Image Capture (en la carpeta [Applications] (Aplicaciones)) para que CanoScan Toolbox se inicie automáticamente al pulsar un botón del escáner. Inicie Image Capture y, a continuación, realice lo siguiente. - Mac OS X 10.3: Haga clic en [Options] (Opciones) y seleccione CanoScan Toolbox en [When a scanner button is pressed, open:] (Cuando se pulse un botón del escáner, abrir:). - Mac OS X 10.2.8: Seleccione [Other] (Otros) en [When a scanner button is pressed, open:] (Cuando se pulse un botón del escáner, abrir:). Seleccione CanoScan Toolbox y haga clic en [Open] (Abrir). Haga clic en [OK] (Aceptar) y cierre Image Capture. Para obtener más información, consulte “Solución de problemas” en la Guía de escaneado.

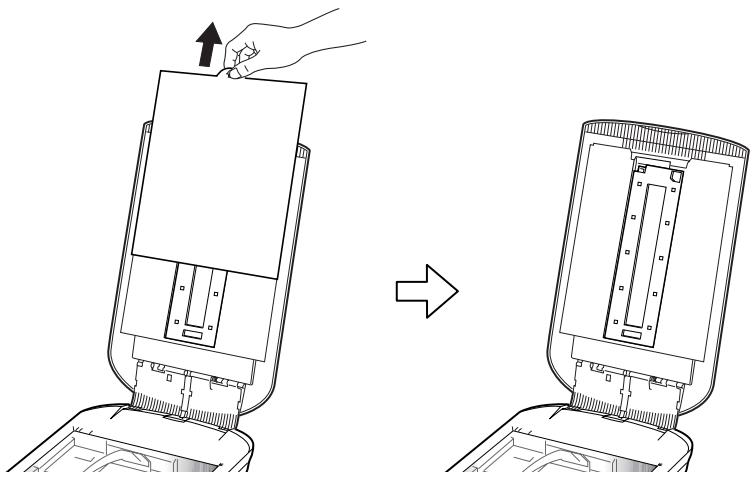

Escaneado de películas Escaneado de películas Este escáner puede escanear diapositivas o tiras de películas de 35 mm. Siga el procedimiento que se indica a continuación para escanear una película. 1 Retire la hoja protectora de la tapa de documentos. Cuando finalice el escaneado, vuelva a colocar la hoja protectora alineando los bordes con las ranuras de la tapa de documentos y deslícela hacia abajo totalmente. Vuelva a colocar siempre la hoja protectora mientras no escanea películas para proteger la fuente de iluminación de la tapa de documentos. 2 Retire la guía de películas de la tapa de documentos.

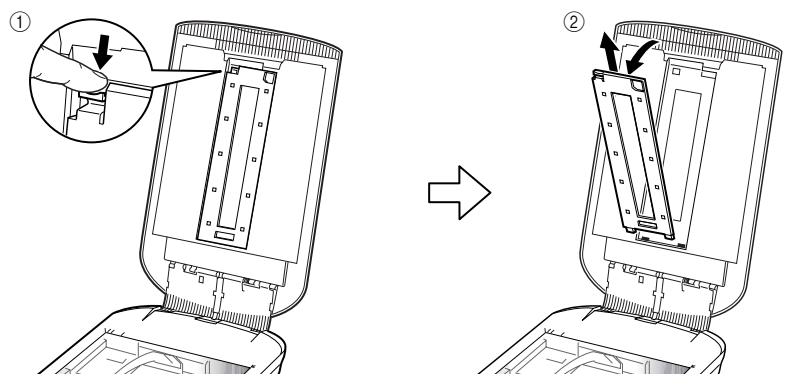

Sujete la tapa de documentos para que no se cierre y, a continuación, a mantenga presionada la lengüeta de la parte superior izquierda de la guía de películas y b incline la guía de películas hacia fuera para levantarla. 3 Abra la unidad Unidad adaptadora de películas adaptadora de películas. Presione ambos lados de la unidad adaptadora de películas para abrirla. Ranura de calibración

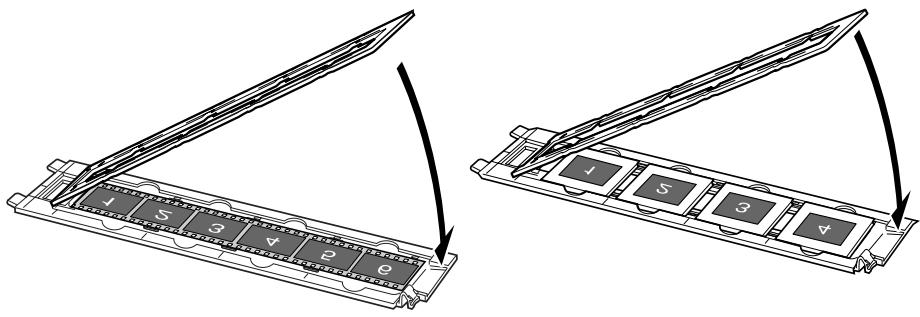

Escaneado de películas 4 Introduzca la película en la guía de películas. Coloque la película boca abajo con los fotogramas en orden inverso. Español

• Utilice un cepillo soplador para retirar restos de polvo de la película, que podrían influir en la calidad de la imagen, y procure sostener la película por los bordes para evitar que queden huellas dactilares o suciedad en la superficie de la misma.

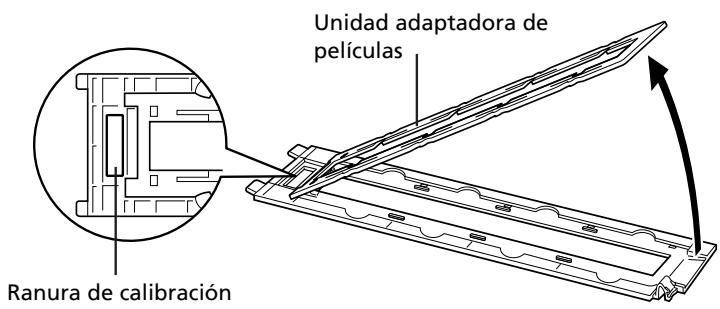

• No bloquee la ranura de calibración de la guía de películas durante el escaneado de una película. Los colores no se escanearán correctamente si la ranura de calibración se encuentra obstruida.

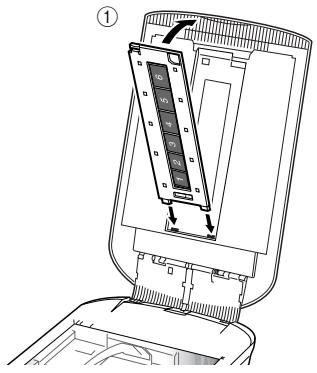

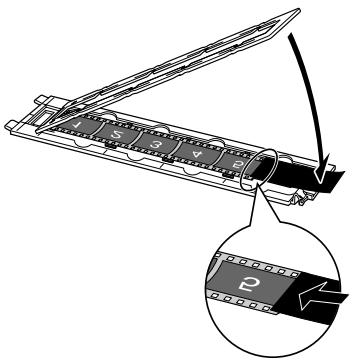

• Cierre la guía de películas asegurándose que quede bien cerrada. Presiónela ligeramente hasta que encaje en su sitio. Cómo utilizar el protector Durante el escaneado de una película corta o curvada, es posible que entre demasiada luz por las aberturas y que aparezcan franjas de color alrededor de los márgenes de la imagen escaneada. Si esto ocurre, utilice el protector suministrado tal y como se muestra en la ilustración. 5 Coloque la guía de películas en la tapa de documentos y ciérrela.

Sujete la tapa de documentos y, a continuación, a introduzca el margen inferior de la guía de películas en la ranura inferior de la tapa de documentos y b incline la parte superior de la guía de películas hacia arriba hasta que encaje firmemente en la tapa de documentos.

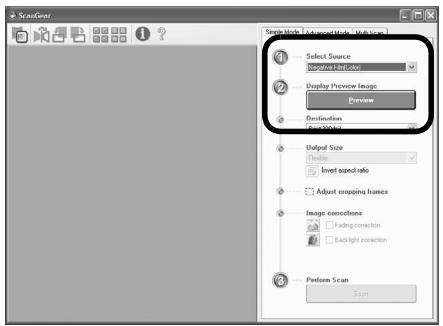

Escaneado de películas 6 Inicie ArcSoft PhotoStudio y, a continuación, inicie ScanGear. Siga los pasos del 2 al 4 de la sección “Escaneado de prueba” en la página 4. negativa (Color)) o [Positive Film (Color)] (Película positiva (Color)) en [Select Source] (Selección del origen) según la película que desee escanear y, a continuación, haga clic en [Preview] (Vista preliminar). 8 Coloque una marca de verificación al lado de los números de los fotogramas que desea escanear. Realice las correcciones de imagen que sean necesarias. 9 Haga clic en [Scan] (Escanear) para iniciar el escaneado. No toque el escáner mientras está funcionando. 10 Cuando se le pregunte si desea cerrar ScanGear, haga clic en [OK] (Aceptar). 11 Guarde la imagen escaneada en ArcSoft PhotoStudio y cierre la ventana.

• No deje la tira de película en la guía de películas durante períodos de tiempo prolongados, ya que el calor de la unidad podría dañarla.
• Para obtener más información acerca del escaneado de películas, consulte la sección “Escaneado de películas” en la Guía de escaneado.

Especificaciones Especificaciones Tipo de escáner Plano Elemento de escaneado Color de 6 líneas CCD (dispositivo de carga acoplada) Fuente de iluminación

4.800 x 9.600 ppp

Resolución seleccionable Profundidad de bits de escaneado Velocidad de escaneado *3 Color (fotografía o Escala de grises, documento) blanco y negro Entrada de 48 bits (16 bits para cada color) salida de 48 o 24 bits (16 bits u 8 bits para cada color) Entrada de 48 bits (16 bits para cada color) salida de 16 bits *2 u 8 bits 7,7 ms/línea (2.400 ppp), 14,8 ms/línea (4.800 ppp) 7,7 ms/línea (2.400 ppp), 14,8 ms/línea (4.800 ppp) De 7,4 a 74,0 ms/línea Velocidad de escaneado *3 (película) Velocidad de vista Aproximadamente 5 segundos preliminar*3*4 Interfaz USB 2.0 Hi-Speed Tamaño máximo del documento Tipo de película/número de fotogramas Botones del escáner Intervalo de funcionamiento A4/Carta: 216 x 297 mm Tira de 35 mm (6 fotogramas máx.)/diapositiva de 35 mm (4 fotogramas máx.) 7 botones: 4 botones PDF, COPY, PHOTO/FILM, E-MAIL Temperatura Humedad Requisitos de alimentación Consumo de energía Español Resolución óptica Lámpara fluorescente de cátodo frío

De 10qC a 35qC (50qF a 95qF) HR del 10% al 90%, HR del 20% al 80% al escanear películas sin formación de condensación Adaptador de ca (100/120/230/240V)*5 En funcionamiento: 17 vatios como máximo; en espera: 4 vatios (utilizando el adaptador de ca suministrado) Dimensiones exteriores máximas Peso Kit de accesorios opcionales 259 x 474 x 83 mm Aproximadamente 2,8 kg Kit de accesorios CSAK-4400F La resolución óptica corresponde a la máxima frecuencia de muestreo según la norma ISO 14473. Sólo para el escaneado de películas. Velocidad máxima en el modo USB 2.0 Hi-Speed en ordenadores Windows. No se incluye el tiempo de transferencia. La velocidad de escaneado varía en función del tipo de documento, la configuración de escaneado o las especificaciones del ordenador. No incluye el tiempo de procesamiento de la calibración. El tipo de adaptador de ca puede variar según la zona geográfica de adquisición del escáner. Utilice sólo los adaptadores de alimentación de ca que se indican en el manual del usuario. (Adaptador de alimentación de ca Canon: K30279 para el Reino Unido y K30278 para otros países europeos.) No los utilice con otros productos.

• Las especificaciones están sujetas a cambios sin previo aviso.

Sólo para la Unión Europea (y el EEA). Este símbolo indica que este producto no debe desecharse con los desperdicios del hogar, de acuerdo con la directiva WEEE (2002/96/EC) y con la legislación nacional. Este producto debería entregarse en uno de los puntos de recogida designados, como por ejemplo, intercambiando uno por otro al comprar un producto similar o entregándolo en un lugar de recogida autorizado para el reciclado de equipos electrónicos (EEE). La manipulación inapropiada de este tipo de desechos podría tener un impacto negativo en el entorno y la salud humana, debido a las sustancias potencialmente peligrosas que normalmente están asociadas al EEE. Al mismo tiempo, su cooperación a la hora de desechar correctamente este producto contribuirá a la utilización efectiva de los recursos naturales. Para más información acerca de dónde puede desechar el equipo para su reciclado, póngase en contacto con las autoridades locales, con las autoridades encargadas de los desechos, con un plan WEEE autorizado o con el servicio de recogida de basuras para hogares. Si desea más información acerca de la devolución y reciclado de productos WEEE, visite la web www.canon-europe.com/environment. (EEA: Noruega, Islandia y Liechtenstein) Sólo para los clientes en Europa, Oriente Medio, África y Rusia Para ponerse en contacto con el Centro de ayuda al cliente de Canon, consulte la contraportada del folleto European Warranty System (EWS) o visite www.canon-europe.com. La toma de corriente deberá estar instalada cerca del equipo y deberá ser de fácil acceso. Advertencia Cuando utilice este producto debe tener en cuenta los siguientes aspectos legales:

• El escaneado de determinados documentos, como billetes de banco (letras bancarias), bonos del estado y certificados públicos, puede estar prohibido por ley y derivar en responsabilidades civiles o penales.
• Es posible que la ley le obligue a obtener la autorización de la persona titular del copyright u otros derechos legales sobre el elemento que está escaneando. Si no está seguro de la legalidad del escaneado de un determinado elemento, debería consultar con su asesor legal previamente.

• Adobe y Adobe RGB (1998) son marcas comerciales registradas o marcas comerciales de Adobe Systems Incorporated en los Estados Unidos o en otros países.

• Microsoft y Windows son marcas comerciales registradas o marcas comerciales de Microsoft Corporation en los Estados Unidos o en otros países.
• Macintosh, Mac y el logotipo de Mac son marcas comerciales de Apple Computer, Inc., registradas en los Estados Unidos y en otros países.
• ©ArcSoft, Inc. Reservados todos los derechos para PhotoStudio.
• Otros nombres y productos no mencionados anteriormente pueden ser marcas registradas o marcas comerciales de sus respectivas compañías.
